IL PROBLEMA DELLE

INFILTRAZIONI

È risaputo che le infiltrazioni in edilizia possono provocare ingenti danni, non solo dal punto di vista estetico (molto spesso utile a identificare il problema), ma soprattutto a livello strutturale

Spesso capita infatti di dover intervenire su elementi orizzontali (pavimenti, solai, coperture) già esistenti e provvisti di guaina impermeabilizzante.

Forare la guaina non è mai una buona idea, in quanto il ripristino della barriera impermeabilizzante è solitamente una operazione complessa che richiede adeguata manodopera, know how e,soprattutto, i giusti prodotti.

Quando si ha a che fare con l’installazione di parapetti su solai esistenti, spesso risulta necessario forare l’impermeabilizzazione del balcone/soletta.

Infiltrazioni in casa

Infiltrazioni in balcone

L’uso di una resina non idonea all’esterno potrebbe provocare le infiltrazioni d’acqua nel massetto e nel cemento.

LA SOLUZIONE DI FARAONE E HILTI

Il pacchetto resina Hilti e la tecnologia Faraone evitano il passaggio dell’acqua all’interno dei fori di fissaggio per combattere le infiltrazioni.

Pacchetto a prova di test

Questa soluzione combinata, oltre a limitare le infiltrazioni d’acqua in balcone e in terrazzo, supera i severi e numerosi test richiesti dalle normative vigenti.

Prova d’impatto

Prova di spinta

I NOSTRI TEST DI

IMPERMEABILIZZAZIONE

1: Confezionamento e preparazione dei campioni di prova

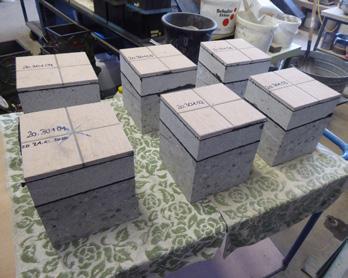

1. Predisposizione di 6 campioni a simulare la stratigrafia di una “soletta tipo”.

2. Foratura da 14 mm al centro dei campioni e pulizia dei fori

3. Inghisaggio delle 6 barre inox 12x160 mm mediante la resina HILTI HIT-RE 500 V4.

2: Cosa va a simulare queste prova

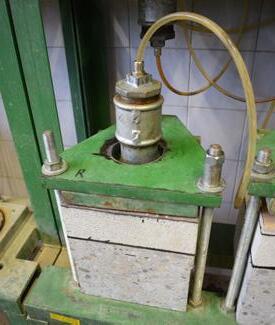

1. Viene iniettata acqua in pressione sulla testa della barra filettata mediante appositi ugelli.

2. La prova viene eseguita in 2 modalità differenti, in base a diverse normative (vedi pagina accanto).

3. Al termine della prova i campioni vengono sezionati ed analizzata l’eventuale presenza di acqua sia nel massetto che nel calcestruzzo.

LE FASI DI SPERIMENTAZIONE

Prova 1: 0,5 bar - per 200 ore (8,3 giorni) | NORMA RVS 15.04.12 BRIDGES

Simula una colonna d’acqua di 5 m al di sopra del fissaggio.

(È come se il profilo Ninfa venisse installato sul fondo di una piscina con 5 metri d’acqua)

CAMPIONE N.01

CAMPIONE N.05

CAMPIONE N.06

Prova 2: 5 bar - per 72 ore (3 giorni) | NORMA EN 12390-8:2019 TESTING HARDENED CONCRETE

Simula una colonna d’acqua di ben 50 m al di sopra del fissaggio.

(È come se il profilo Ninfa venisse installato sul fondo di una piscina con 50 metri d’acqua)

CAMPIONE N.02

CAMPIONE N.03

CAMPIONE N.04

Contenuto acqua: Massetto +1,5%M, Calcestruzzo 0%

Contenuto acqua: Massetto 0%, Calcestruzzo 0%

Contenuto acqua: Massetto 0%, Calcestruzzo 0%

Contenuto acqua: Massetto +4,6%M, Calcestruzzo 0%

Contenuto acqua: Massetto +3,9%M, Calcestruzzo 0%

Contenuto acqua: Massetto +4,8%M, Calcestruzzo 0%

Si raccomandano i seguenti tipi di resina

(La scelta finale della resina viene demandata al progettista o alla direzione lavori)

VINILESTERE

• Adatta per interno e esterno

• Carichi di tenuta elevati

• Viscosità media

EPOSSIDICA

• Alta viscosità (più bassa densità permette maggiore adesione su tutto il foro)

• Certificazione subacquea

• Alti carichi garantiti

COMBINAZIONE VINCENTE FARAONE + HILTI

Oltre che la sicurezza .collabora anche tu per limitare le infiltrazioni d’acqua in balcone o terrazzo dopo l’installazione di un parapetto in esterno.

• Lo studio sperimentale di infiltrazione con la resina HILTI HIT-RE 500 V4 ha mostrato un eccellente comportamento nei confronti della penetrazione dell’acqua nei campioni di solaio.

• Anche nelle condizioni più estreme, con pressione a 5 bar per 3 giorni, non si è rilevata traccia di acqua nel calcestruzzo. Ciò sta ad indicare un’ottima adesione tra la resina HILTI, la barra filettata e la guaina bituminosa (precedentemente forata con rotopercussione).

• Per tale motivo, in tutti i casi in cui è necessario forare la guaina per l’installazione di parapetti tipo Ninfa e Maior, utilizzare la resina HILTI HIT-RE 500 V4 e barre filettate inox A4 può essere una valida soluzione per limitare le infiltrazioni in balconi e solai esposti alle intemperie.

• Ovviamente, affinchè la soluzione sia efficace e valida, bisogna attenersi alle linee guida di installazione del parapetto Ninfa/Maior fornite dalla Faraone S.r.l. ed alle istruzioni di installazione dell’inghisaggio chimico fornite da HILTI.

• Inoltre i parapetti in vetro Faraone rispettano le normative vigenti superando tutti i test svolti presso il Faraone Lab e presso gli enti certificatori.

LA FORMAZIONE E LE AZIONI DI FARAONE

I primi in Italia ad eseguire prove reali e a promuovere il rispetto delle normative sui parapetti e ringhiere.

Dal 2005 la Faraone si impegna in questo progetto ambizioso legato alla formazione, con il Faraone tour, seminari e meeting, ampliando sempre di più il proprio ventaglio di tematiche e collaboratori esperti.

Crediamo nella collaborazione con i progettisti e con tutti i professionisti del settore per fornire tutti gli strumenti e gli aggiornamenti necessari sul mondo delle architetture trasparenti.

Anche per questo, nel 2020 è nato il Campus Faraone.

Un contenitore formativo fatto di appuntamenti

sia dal vivo che on-line.

La nuova piattaforma online è stata creata con lo scopo di aprire un nuovo canale e di offrire un maggior numero di contenuti suddivisi in corsi di formazione specifici tra cui: Progettazione, BIM, Case histories, Sicurezza e normative, Marketing e strategia aziendale e tanto altro.

Cosa trovi all’interno del Campus Faraone

- Webinar

- Eventi fisici dal vivo

- Formazione On-Demand

Iscriviti al campus Faraone per vedere tutti gli appuntamenti svolti insieme ad Hilti dove approfondiamo tutti gli argomenti relativi alle infiltrazioni d’acqua e alle soluzioni tecnologiche

Tutta la formazione del Campus Faraone all’interno di una piattaforma Online.

PRODOTTI

Ancoranti chimici

PRODOTTO

DESCRIZIONE

Ancorante chimico epossidico a iniezione ad alte prestazioni con certificazioni per collegamenti di ferri di ripresa e ancoraggi per carichi pesanti da 0,5l

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Ancorante chimico vinilestere a iniezione ad alte prestazioni con certificazioni per collegamenti di ferri di ripresa e ancoraggi per carichi pesanti da 0,5l

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

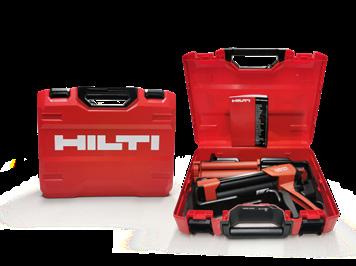

Dispenser manuale per applicazioni di ancoranti chimici ibridi/epossidici con valigetta (come in foto) 2036320

Per maggiori informazioni su questo articolo scansiona il QR code

PRODOTTI

Punte perforanti

PRODOTTO

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Punta per perforatori SDS Plus (TE-C) di alta qualità per la foratura di tasselli nel cemento armato (sistema metrico). Per fissaggio M8 409191

LUNGHEZZA

LUNGHEZZA DI LAVORO

DIMENSIONE CONFEZIONE

DESCRIZIONE

Punta per perforatori SDS Plus (TE-C) di alta qualità per la foratura di tasselli nel cemento armato (sistema metrico). Per fissaggio M10

2151629

Per maggiori informazioni su questo articolo scansiona il QR code

DIAMETRO

LUNGHEZZA

LUNGHEZZA DI LAVORO

DIMENSIONE CONFEZIONE

DESCRIZIONE

Punta per perforatori SDS Plus (TE-C) di alta qualità per la foratura di tasselli nel cemento armato (sistema metrico). Per fissaggio M12

2151637

Per maggiori informazioni su questo articolo scansiona il QR code

DIAMETRO

LUNGHEZZA

LUNGHEZZA DI LAVORO

DIMENSIONE CONFEZIONE

DIAMETRO

PRODOTTI

Punte aspiranti

PRODOTTO

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Punta cava di alta qualità SDS Plus (TE-C) per eseguire fori praticamente senza polvere nel calcestruzzo. Per fissaggio M10 2223496

LUNGHEZZA

LUNGHEZZA DI LAVORO

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Punta cava di alta qualità SDS Plus (TE-C) per eseguire fori praticamente senza polvere nel calcestruzzo. Per fissaggio M12

DIAMETRO

LUNGHEZZA

LUNGHEZZA DI LAVORO

2223497

DIAMETRO

PRODOTTI

Scovolini

PRODOTTO

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Accessori per spazzole e guida per resine a iniezione. Lunghezza: 145 mm

380917

DIAMETRO FORO TRAPANO

LUNGHEZZA

LUNGHEZZA DI LAVORO

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Accessori per spazzole e guida per resine a iniezione. Lunghezza: 145 mm

DIAMETRO FORO TRAPANO

LUNGHEZZA

LUNGHEZZA DI LAVORO

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Accessori per spazzole e guida per resine a iniezione. Lunghezza: 145 mm

336548

DIAMETRO FORO TRAPANO

LUNGHEZZA

LUNGHEZZA DI LAVORO

336549

PRODOTTI

Maniglia scovolino

PRODOTTO

Per maggiori informazioni su questo articolo scansiona il QR code

Pompa soffietto

Per maggiori informazioni su questo articolo scansiona il QR code

DESCRIZIONE

Accessori per spazzole e guida per resine a iniezione. Lunghezza: 300 mm

DESCRIZIONE in collaborazione con

ARTICOLO

229138

CONTENUTO CONFEZIONE DIMENSIONE CONFEZIONE

300 mm 1x Manubrio HIT-RBH 1 pezzo

Accessori di soffiaggio per resine a iniezione

ARTICOLO

60579

DIAMETRO FORO DEL TRAPANO LUNGHEZZA

SCARICA L’APP:

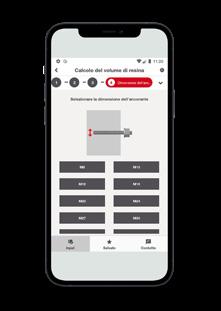

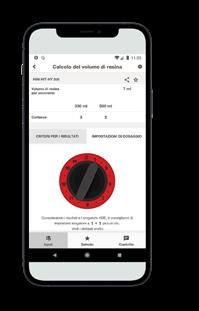

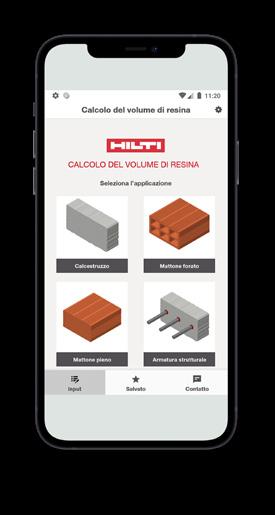

Calcolo del volume della resina Hilti

Con questa app potrai calcolare in tempo reale la giusta quantità di resina necessaria sia in fase di progettazione che di installazione per limitare gli sprechi.

Cosa puoi impostare con l’App:

• Tipo di applicazione (ancoraggi su calcestruzzo, muratura piena o forata);

• Tipo di resina da utilizzare;

• Tipo di barra;

• Diametro dell’ancorante;

• Profondità di posa;

• Diametro del foro;

• Tipo di riempimento (foro riempito completamente, normalmente o per 2/3);

• Dimensione e la lunghezza della retina più appropriata in caso di applicazione su muratura forata.

Scarica l’app (per Android ed Apple)

GUIDA ALLA PROGETTAZIONE DEI PARAPETTI IN VETRO

Lo strumento indispensabile per i tuoi progetti

Tutte le altre pubblicazioni

Manuale del parapetto in vetro

Scopri tutte le soluzioni tecniche di Faraone + Hilti all’interno della guida

Manuale degli impianti sportivi

TECNOLOGIA NINFA

PAVIMENTO

GUAINA TIPO INDEX IMPERMEABILIZZANTE

RESINA E FISSAGGIO HILTI

MASSETTO ALLEGGERITO

CALCESTRUZZO

Scarica qui la Guida alla progettazione

Libro Architetture trasparenti

CI PRENDIAMO CURA DEI TUOI PROGETTI

La nostra esperienza al tuo servizio. Ti guidiamo nella scelta della soluzione migliore per le tue esigenze.

I VANTAGGI DELLA PARTNERSHIP:

1. Faraone e Hilti insieme per dare una risposta concreta alla problematica delle infiltrazioni legate all’installazione di un parapetto

2. Faraone ti offre una consulenza tecnica gratuita per la corretta installazione dei parapetti

3. Hilti ti offre il contatto dell’Engineering Competence Center per avere maggiori informazioni su resine e fissaggi
