ANÁLISIS DE REFERENTE USO MIXTO COMERCIO Y
OFICINAS
EURAVENIR TOWER
ARQUITECTOS:
ARQ. BRIAN SANCHEZ
ARQ. VANESSA GUZMÁN
ALUMNO:
CLEMENTE GUIZADO , ALEX RENATO
CRUZ LLACTA , DEYVID JERMAN
ATAUCUSI MOISES, RUBÍ ANABEL
ALCANTARA CAMPOS, MAYRA ANAHIS
TALLERDEDISEÑOARQUITECTONICOIV UTP
2023
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra LEYENDA PROYECTO A N Á L I S I S C O C E P T U A L FRANCIA GRUPO#5 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán MACRO - LOCALIZACION Y UBICACION UTP
1/5000

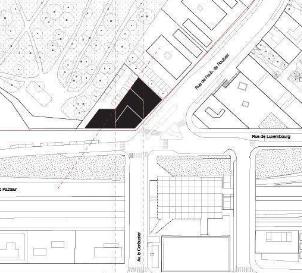

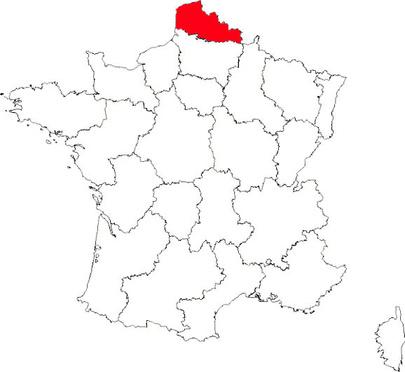

DE LOCALIZACIÓN LILLE
1/1250
: 2014
8
ESC:
PLANO
EESC:
AÑO
FIRMA: LAN ARCHITECTURE PISOS :

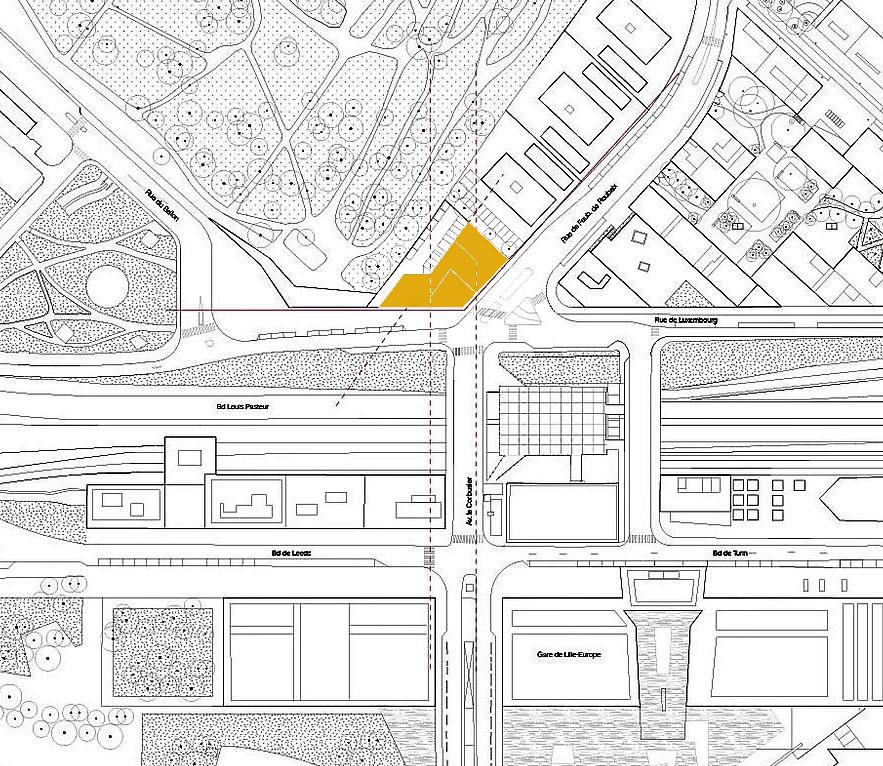

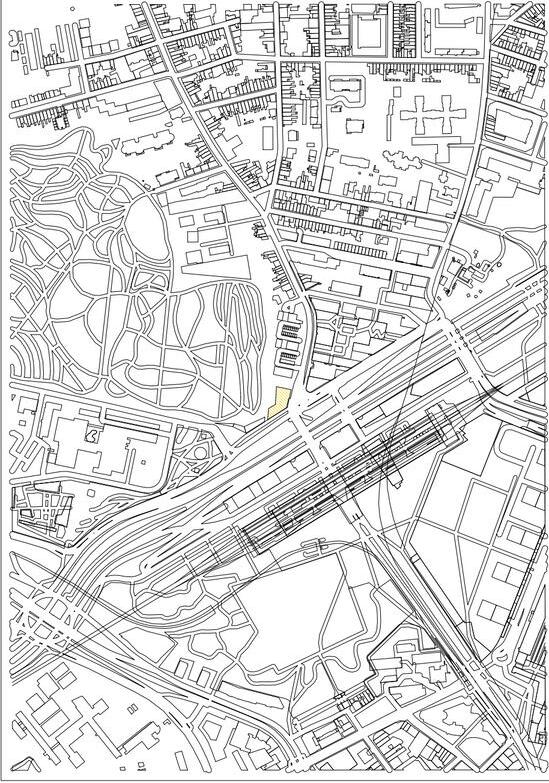

A NIVEL MACRO PODEMOS OBSERVAR UN PAR DE HITOS QUE VENDRIAS A SER UN BANCO Y UNA ESTACION DE TREN Y UN PAR DE NODOS QUE ESTARIAN RODEADOS DE COMERCIO Y
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra PROYECTO HITOS LEYENDA CONCLUCIÓN A N Á L I S I S C O C E P T U A L GRUPO#5 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
DE LOS HITOS Y
EESC: 1/1250 1 3 4 2
MACRO- ANÁLISIS DE CONTEXTO MEDIATO UTP VISTAS
NODOS
DEPARTAMENTOS 1.
2 3 4
CCI DE RÉGION HAUTS-DE-FRANCE CAMARA DE COMERCIO
EN CONCLUSION EL PROYECTO ESTA RODEADO DE BASTANTE AREA VERDE SIENDO ASI LA MAS PREDOMINANTE , EN SEGUNDO LUGAR PREDOMINA EL COMERCIO
EESC: 1/1250 PROYECTO LEYENDA Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán MACRO - USO DE SUELOS UTP VIVIENDA COMERCIO LEYENDA DE USO DE SUELOS: RECREACIÓN CONCLUSIÓN 60% 30% 10% Bd Louis Pasteur Rue de Luxembourg A v L e C o r b u s i e r A v L e C o r b u s i e r Bd de Turin Bd de Turin P o n t d e K h a r k i v P o n t d E r f u r t RueduBallon Rue du Faubourg de Roubaix 1 2 Crédit

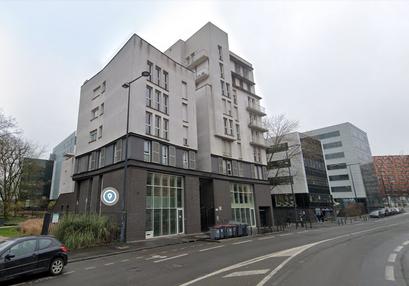

BANCO 1 2 Suit Novotel (HOTEL)
Mutuel

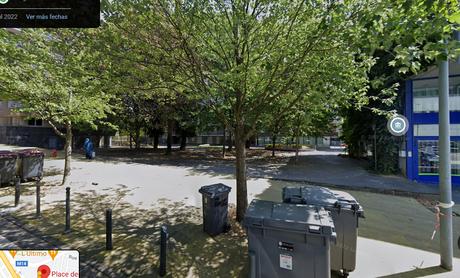

GOOGLE MAPS
GOOGLE MAPS
CONCLUSIÓN

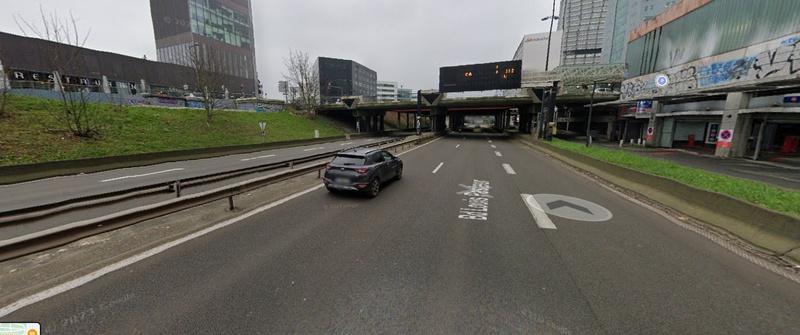

SE VE QUE LA MAS IMPORTANTE ES LA CALLE BD LOUIS PASTEUR Y LA QUE ES PARA EL INGRESO AL PROYECTO ES LS CALLE RUE DE LUXEMBORD
GOOGLE MAPS

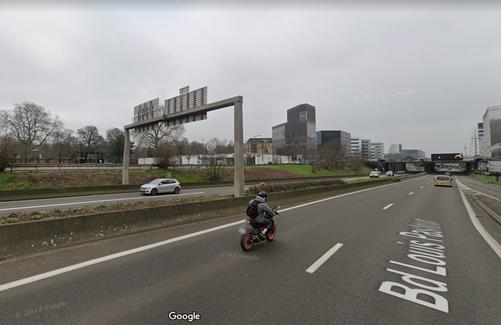

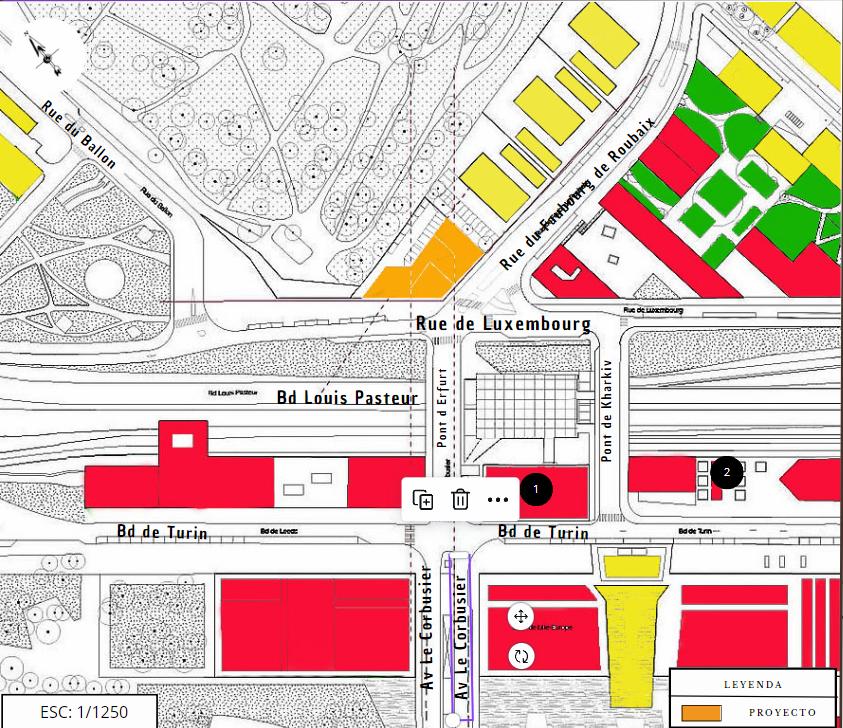

Bd Louis Pasteur Rue de Luxembourg A v L e C o r b u s i e r A v L e C o r b u s i e r Bd de Turin Bd de Turin P o n t d e K h a r k i v P o n t d E r f u r t RueduBallon Rue du Faubourg de Roubaix PROYECTO LEYENDA
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
UTP B. A.

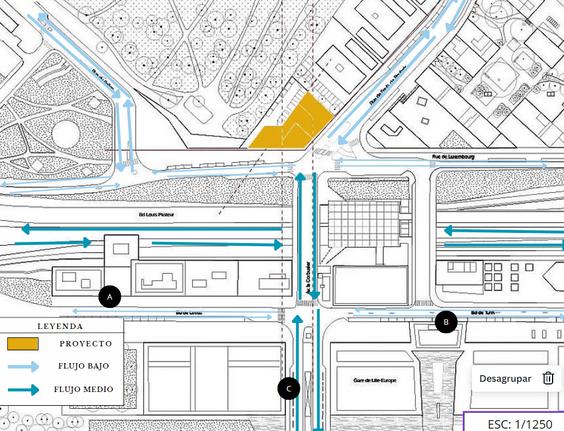

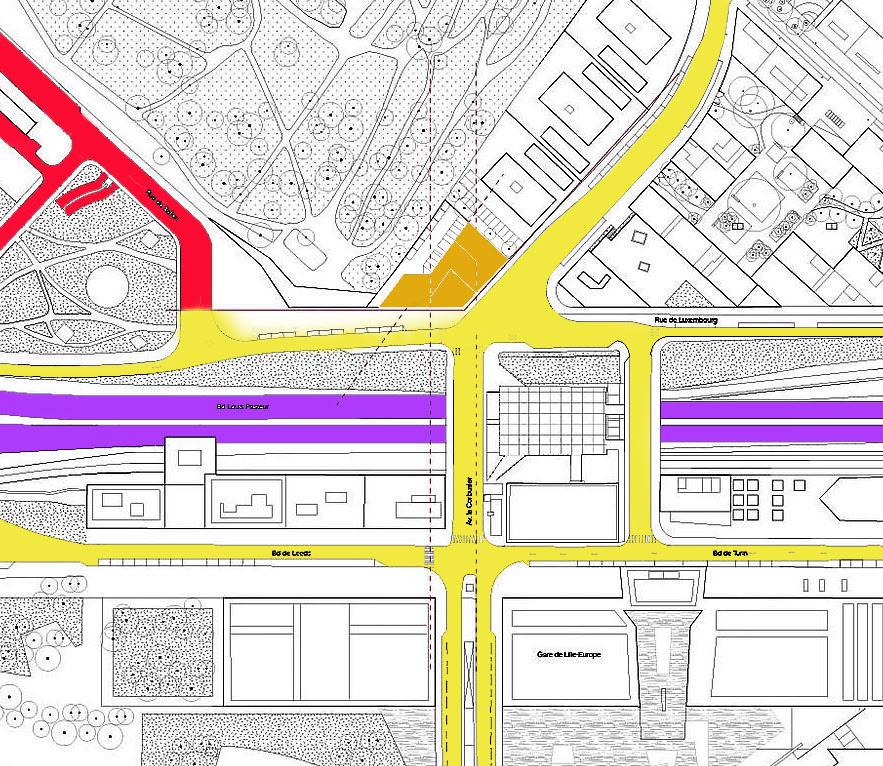

MACRO - FLUJO VEHICULAR
C. Rue de Luxembourg
Louis Pasteur Rue du Faubourg de Roubaix B B A A EESC: 1/1250
Bd
EL FLUJO VEHICULAR LEVE
PREDOMINA EN CASI TODO
EL NIVEL MACRO, EL FLUJO INTERMEDIO SE DA EN LA
CALLEBD LOUIS PASTEUR
GOOGLE MAPS
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP ARQ Brian Sanchez / ARQ Vanessa Guzmán MACRO - FLUJO VEHICULAR UTP B A. PARADEROS
GOOGLE MAPS
PS

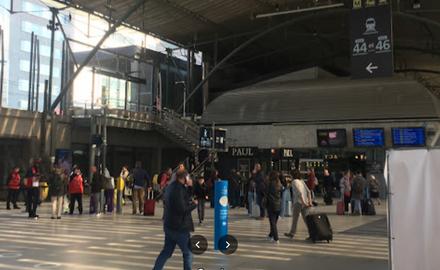

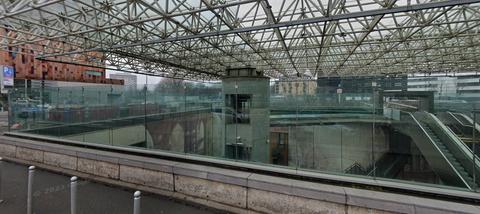

Lille Bus Station Europe Lille Europe BUS STOP ESTACION DE TREN C.
CONCLUSIÓN
BAJO FLUJO MEDIO LEYENDA PROYECTO B A C EESC: 1/1250
FLUJO

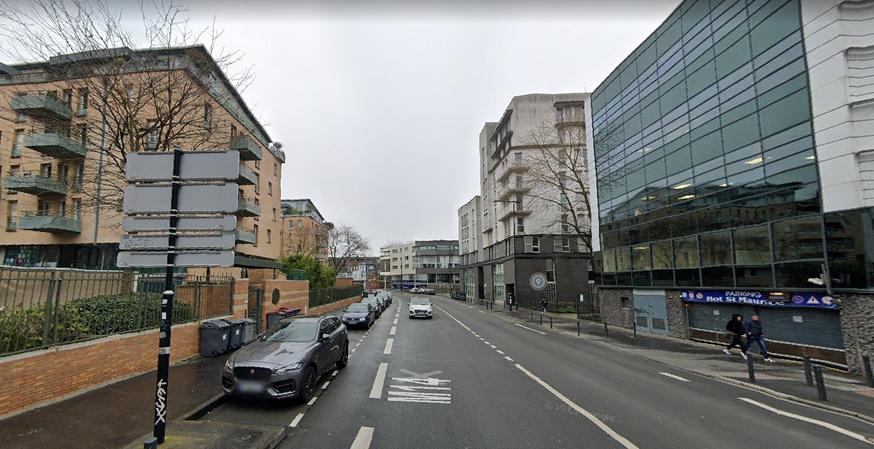

ESTA VIA ES DE MEDIA CONGESTION .
ESTA VIA ES DE MEDIA CONGESTION Y ES DOBLE ,Y MUY APLIA.
SE VE QUE LA MAS IMPORTANTE ES LA CALLE BD LOUIS PASTEUR Y LA QUE ES PARA EL INGRESO AL PROYECTO ES LS CALLE RUE DE LUXEMBORD.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
-
VIALES UTP BD LOUIS PASTEUR 1
SS

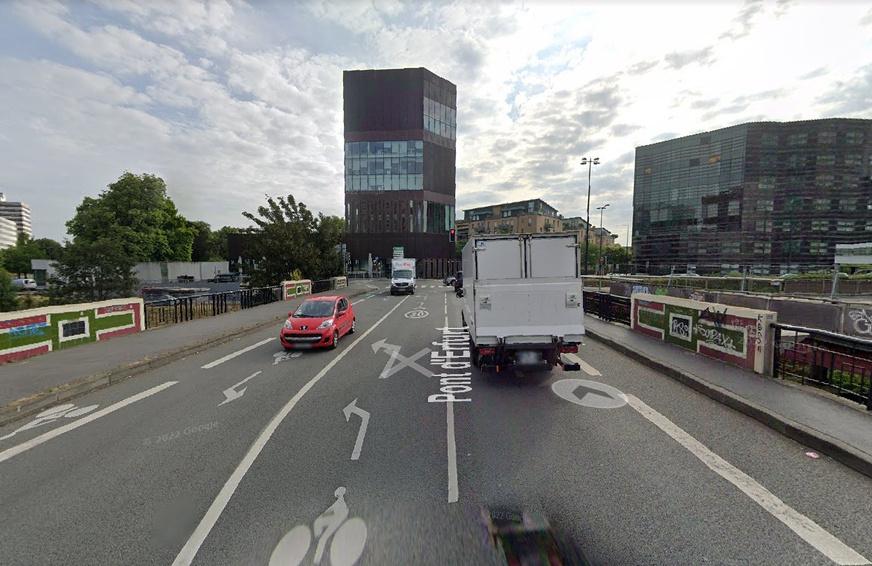

2. PONT D'ERFURT
MACRO

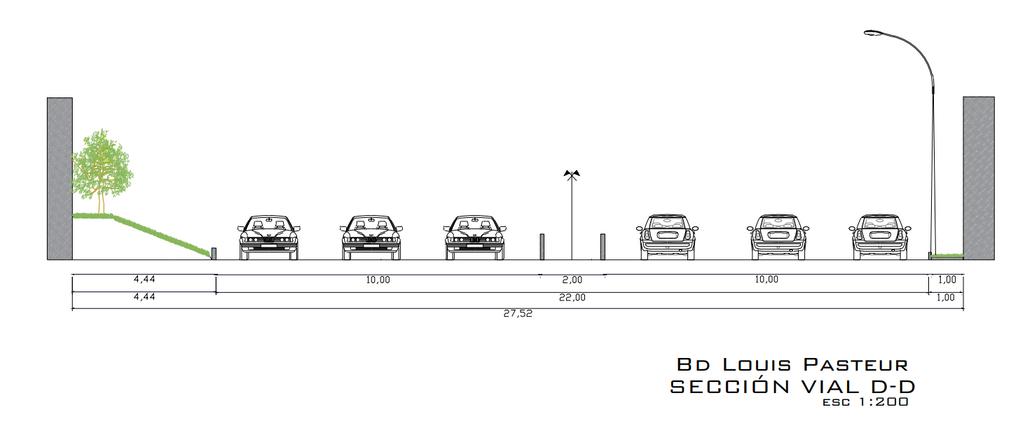

CORTES
CONCLUSIÓN
GOOGLE MAPS
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra PROYECTO LEYENDA CONCLUCIÓN A N Á L I S I S C O C E P T U A L GRUPO#5 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán MICRO- ANÁLISIS DE CONTEXTO MEDIATO UTP VISTAS DE LOS HITOS Y NODOS EESC: 1/500 E N C O N C L U S I Ó N , E N E L N I V E L M I C R O N O S E E N C O N T R A R O N L O S H I T O S N I N O D O S , S I E N D O A S I E L P R O Y E C T O ( U N H I T O ) E L P R O Y E C T O E S D E B A J A A L T U R A A C O M P A R A C I O N D E L O S E D I F I C I O S D E S U S A L R E D E D O R E S , F A C I L D E R E C O N O C E R . PROYECTO LEYENDA
EESC: 1/500

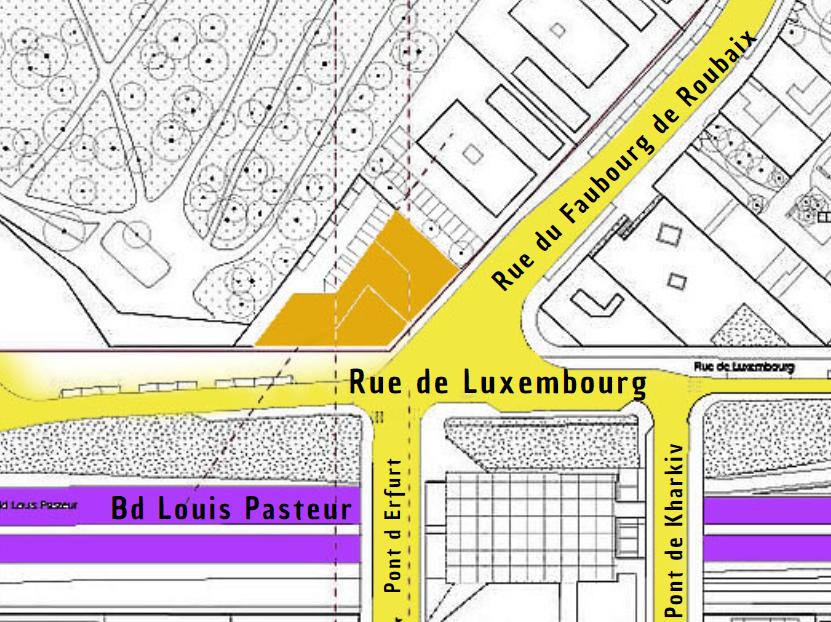

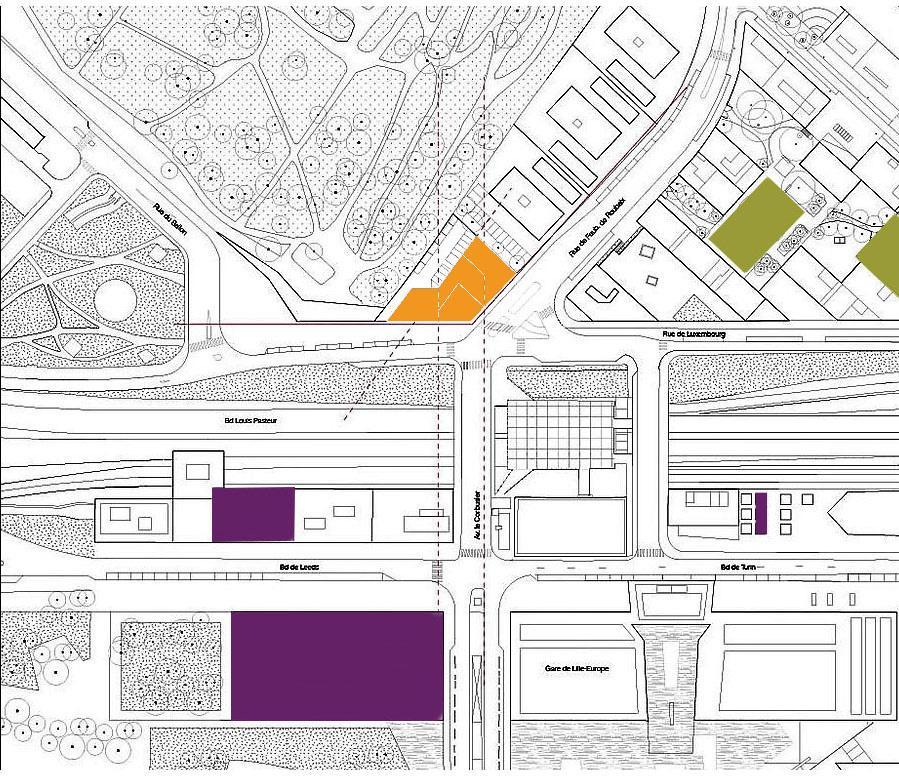

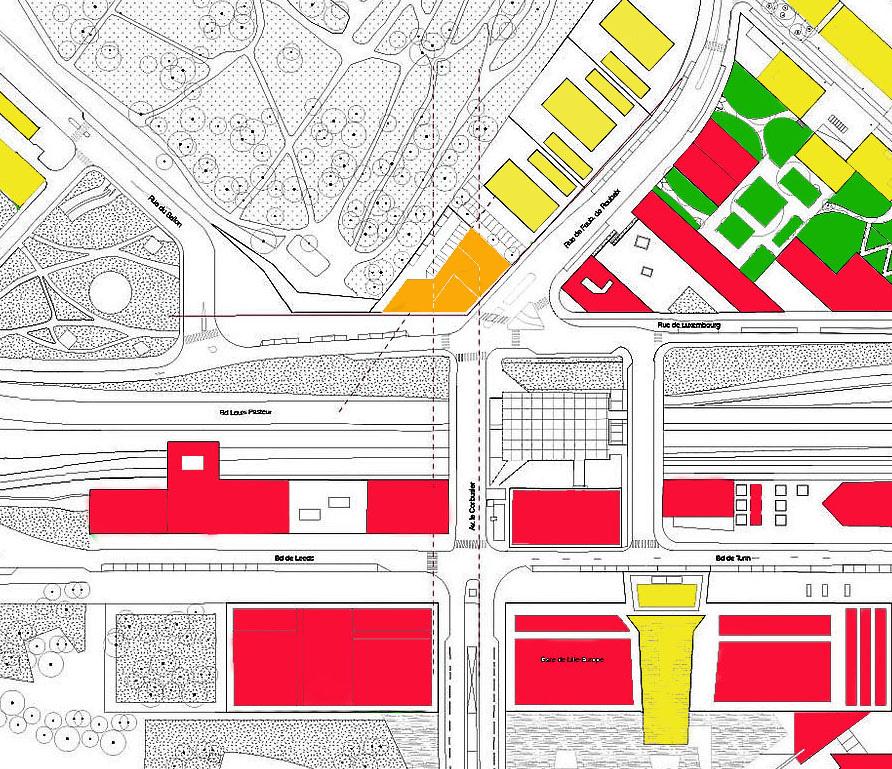

MICRO - USO DE SUELOS
Marine CUVELIER | Avocate en droit du dommage corporel et droit de la famille. OFICINA DE ABOGADOS
MICRO SE PUEDE OBSERVAR EL COMERCIO , AREAS VERDES Y VIVIENDAS QUE VENDRIAN A
PROYECTO LEYENDA 1 2 Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán UTP VIVIENDA COMERCIO LEYENDA DE USO DE SUELOS: RECREACIÓN

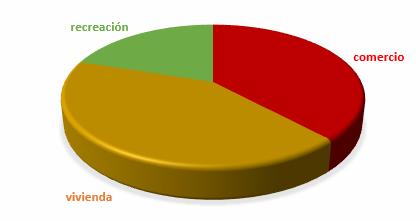

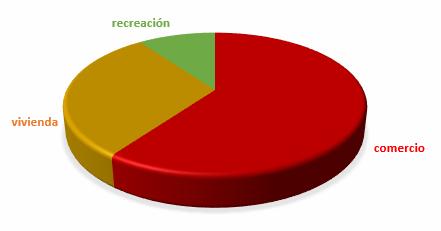

38% 42% 20% 1 2 A NIVEL
SER
CONCLUSIÓN
DEPARTAMENTOS
I N E X T E N S E F I N A N Z A S Y T R A N S M I S I O N L I L L I E

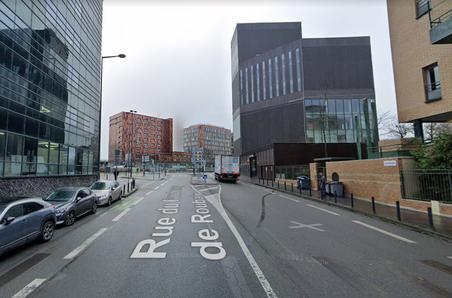

Rue du Faubourg de Roubaix
Bd Louis Pasteur
LEYENDA
VIAS FERREAS
CONCLUSIÓN

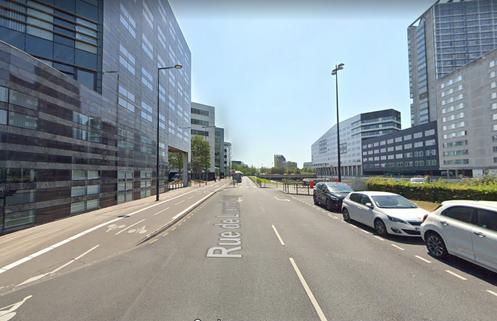

LAS CALLES RUE DU FAUBOURG DE RO Y LA CALLE RUE DE LUXEMBOURG SON LAS MAS
SERCANAS PARA PODER ACCEDER
GOOGLE MAPS

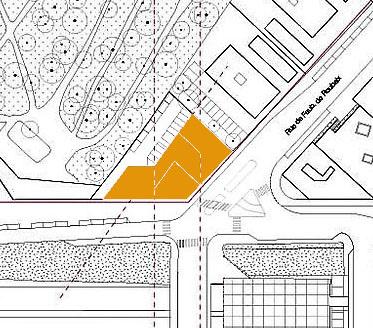

EESC: 1/500
VIAS ARTERIALES
VIAS EXPRESAS
VIAS LOCALES
A A B
B
PROYECTO
LEYENDA
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa
MICRO - FLUJO VEHICULAR UTP A.
Guzmán
S
C
SIENDO AMBAS VIAS LOCALES g
ESTA VIA ES DE BAJA CONGESTION Y ES DOBLE ,TIENE SIMBOLOS DE TRANCITO EN ABUNDANCIA.
ESTA VIA ES DE BAJA CONGESTION Y ES DOBLE ,TIENE SIMBOLOS DE TRANCITO EN ABUNDANCIA.
LAS CALLES RUE DU FAUBOURG DE RO Y LA CALLE RUE DE LUXEMBOURG SON LAS MAS SERCANAS PARA PODER ACCEDER
SIENDO AMBAS VIAS LOCALES
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán MICRO - CORTES VIALES UTP

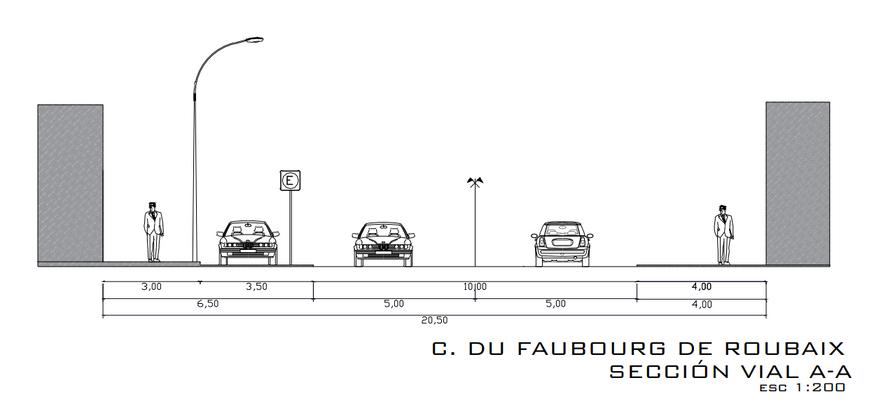

C. DU FAUBOURG DE ROUBAIX 1.

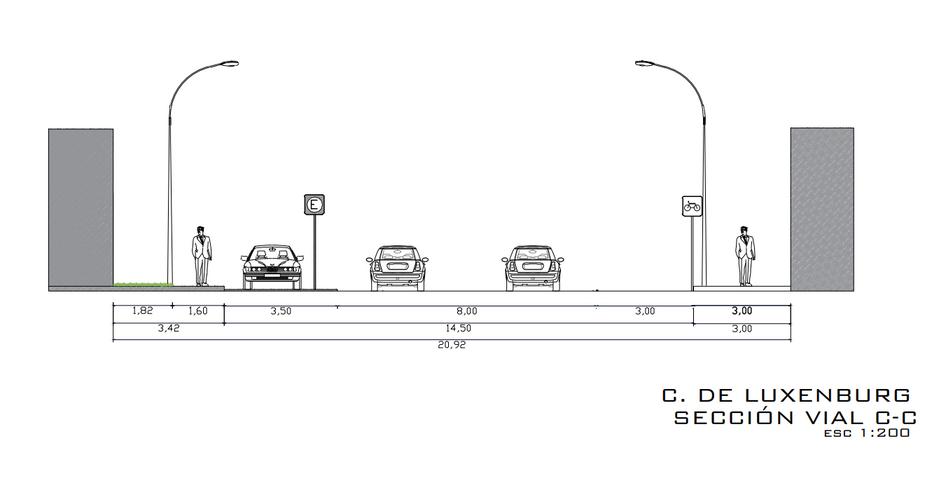

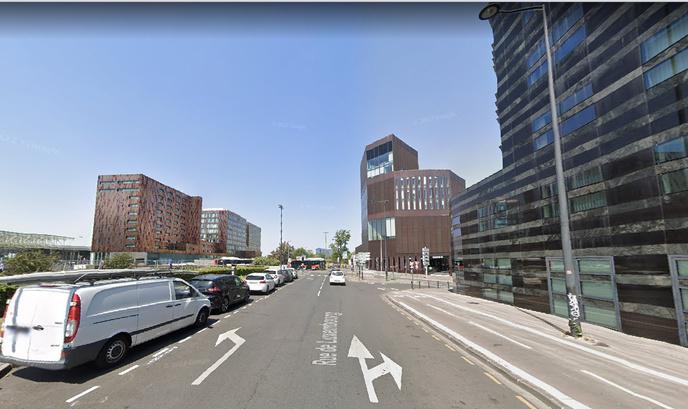

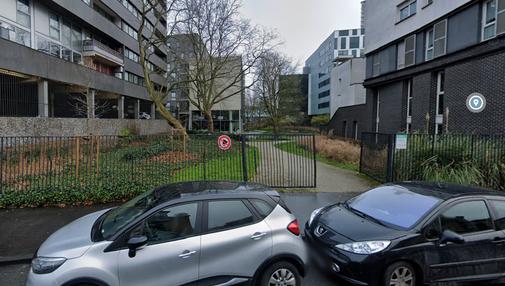

2. C. DE LUXENBURG
CONCLUSIÓN
GOOGLE MAPS
MAPS 2.
CONCLUSIÓN
1/500
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
1 3 2 3 PROYECTO LEYENDA EESC:
A N Á L I S I S C O C E P T U A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
UTP
EESC: 1/750

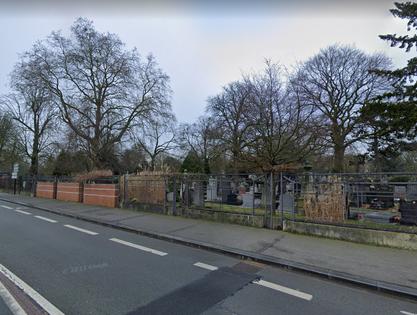

AREAS VERDES
A NIVEL MACRO SE OBSERVA BASTANTE AREA VERDE NO NECESARIAMENTE SON PARQUESS SON PASTISALES Y ARBOLEDAS LEYENDA V E G E T A C I Ó N 1. GOOGLE
GOOGLE
3.
MAPS

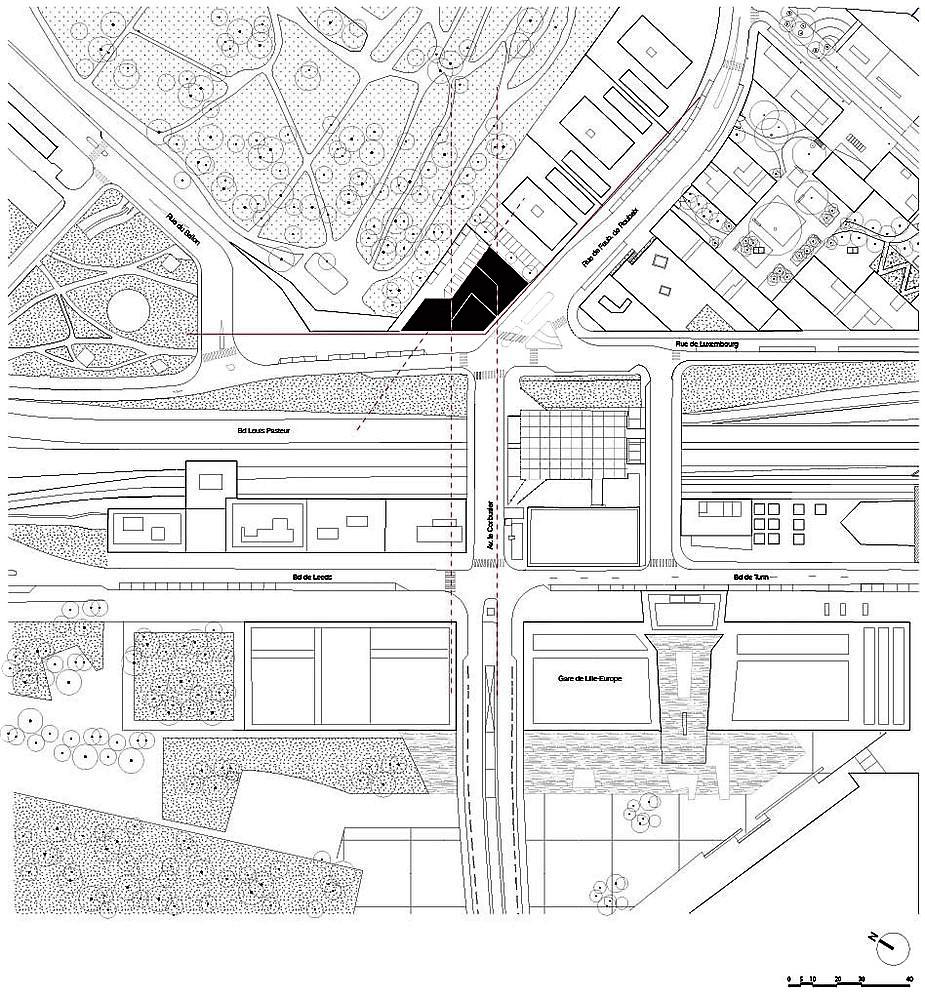

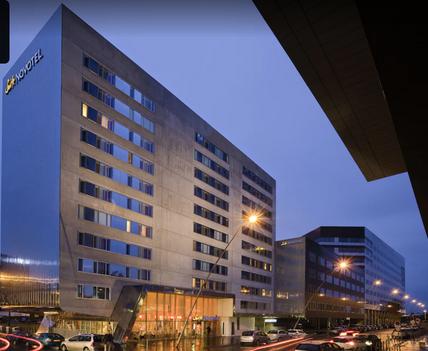

LILLE OFFICE BUILDING MAYO, 2015 EN: https://www earchitect.com/france/lilleoffice-building

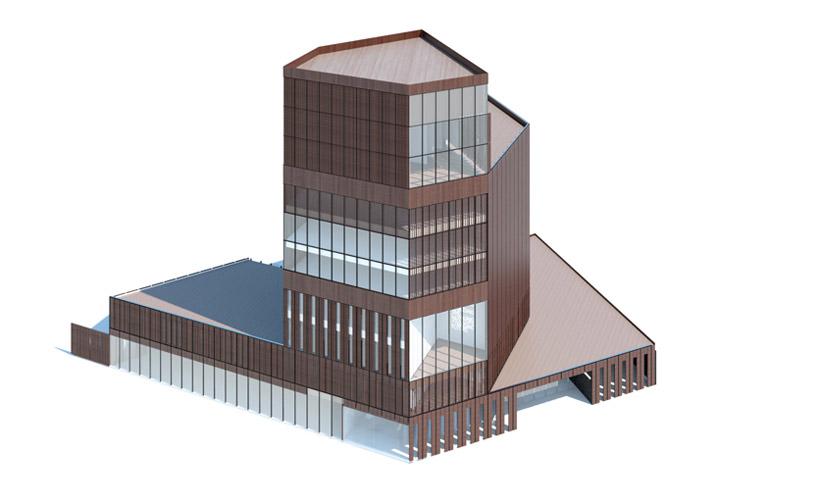

ANÁLISIS DE EURAVENIR TOWER

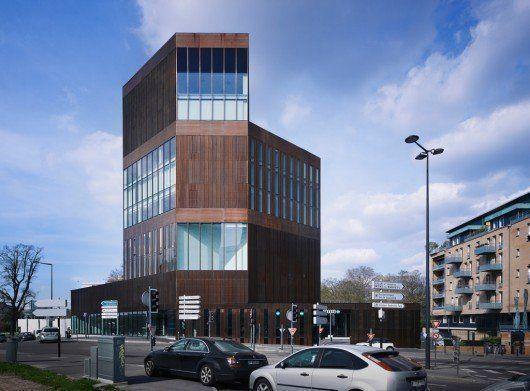

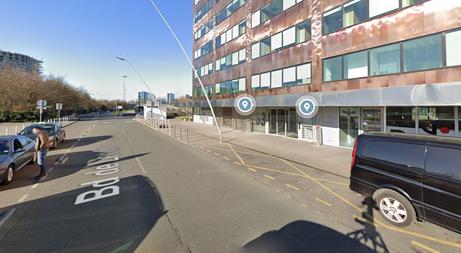

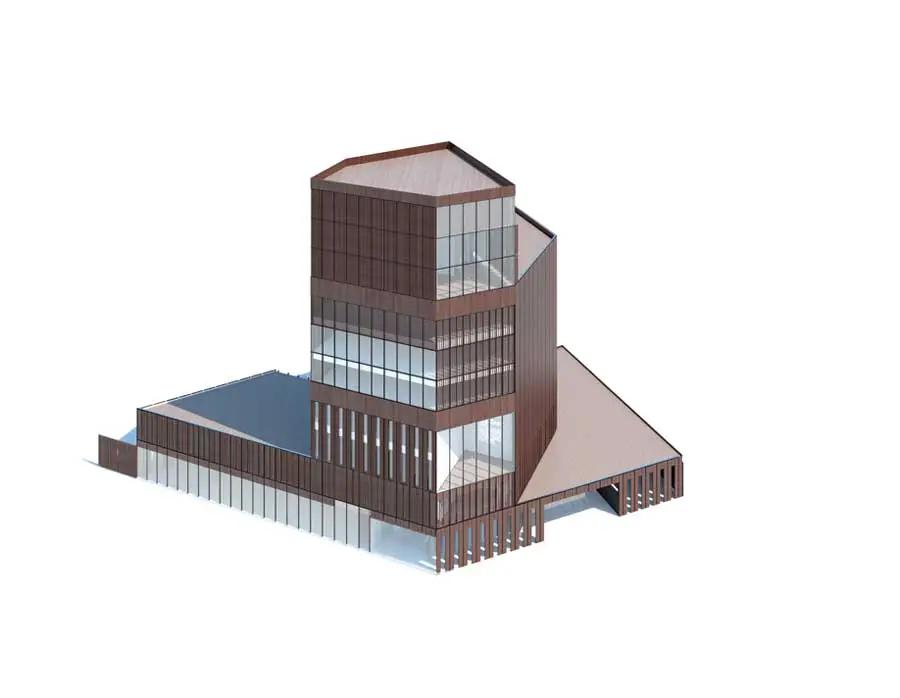

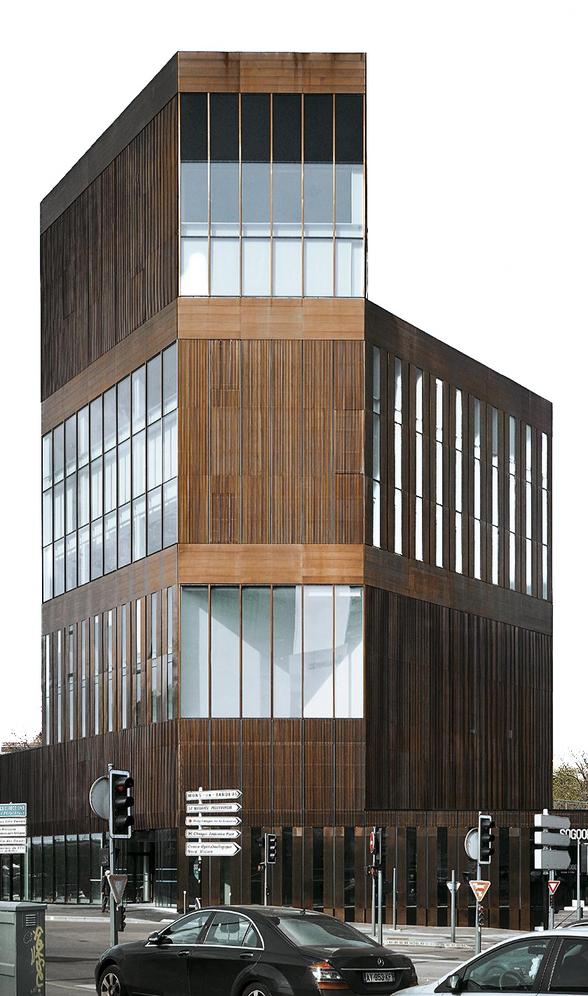

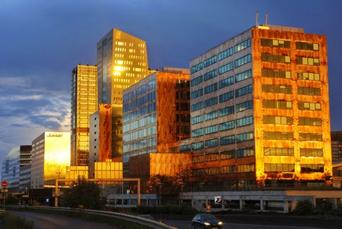

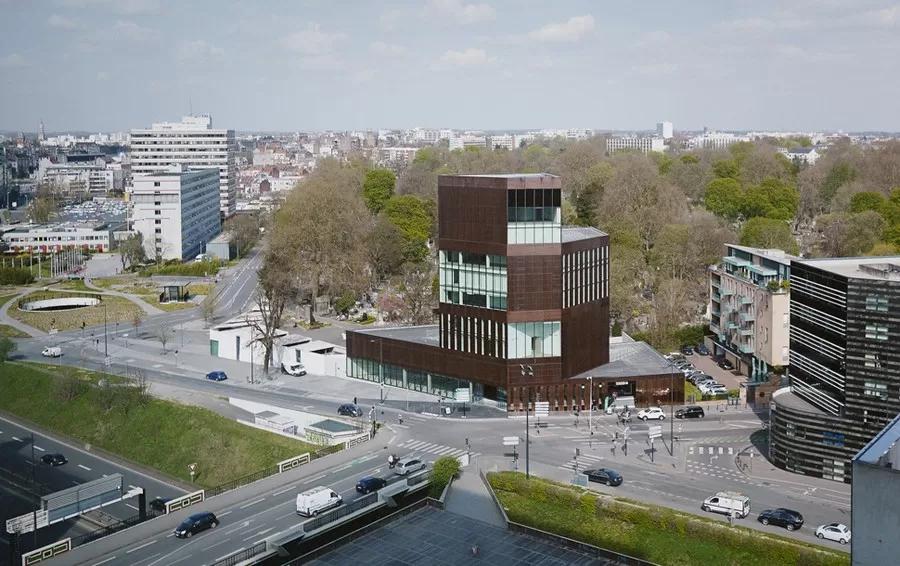

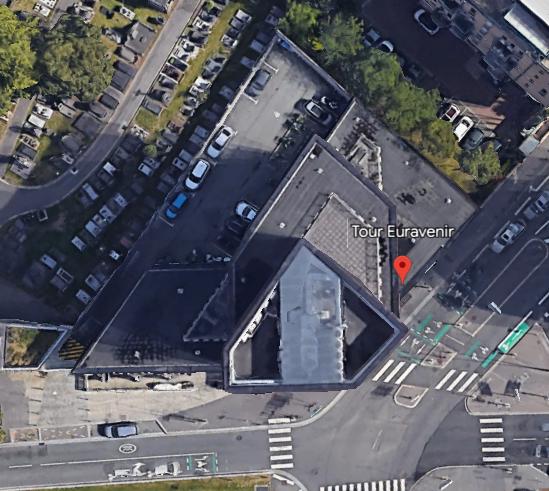

Ubicada en la intersección de diferentes ejes, la obra actúa como un centro que reúne los elementos que gravitan alrededor de él.
Conclusiones:
El proyecto se basa en brindar a los habitantes y trabajadores un espacio público que fomenta la interacción social.
El proyecto es una sucesión de grandes ventanales
Combina lo privado y lo público, lo vertical con lo horizontal.
Crear ambientes que se beneficien de luz natural directa
LILLE OFFICE BUILDING. MAYO, 2015 EN: https://www.e-architect.com/france/lille-officebuilding
LA GEOMETRIA SE DIO A TRAVES DE AMPLIAR Y CRUZAR LOS EJES DENTRO DE LA PARCELA.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
0ESTE
ANÁLISIS DE ESTRATEGIAS PROYECTUALES
EESC: 1/500
Conclusiones:
SALIDADELSOL AMANECER
Clima templado, no hace demasiado calor ni demasiado frío
De marzo a mayo (primavera) las temperaturas son suaves y el sol aparece a meenud0.
De junio a septiembre (verano) el calor no supera los 35 grados.
PUESTADELANOCHECER
De octubre a diciembre (otoño) el clima es húmedo y en ocasiones nieva.
A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
ESTE
ANÁLISIS DE ESTRATEGIAS PROYECTUALES
1 2
Asímetria
La obra es asímetrica, se visualiza diferentes figuras geometricas en la composición.
Jerarquía
El volumen vertical resalta entre todo el proyecto.
3 4
Ritmo por repetición
Se repiten los vanos, conservando su tamaño, forma y distancia. .
Pauta
A traves del volumen 4 se congrega a los elementos de la composición. .
Conclusiones Es importante reconocer los principios ordenadores para saber como se reune la edificación. .
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí
, Mayra 1 A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez
/Alcantara
/ ARQ Vanessa Guzmán
LILLE OFFICE BUILDING MAYO, 2015 EN: https://www earchitect com/france/lille-office-building
LILLE OFFICE BUILDING. MAYO, 2015 EN: https://www earchitect com/france /lille-office-building
2 3 4 3
LILLE OFFICE BUILDING. MAYO, 2015 EN: https://www e-architect com/france/lille-office-building
ANÁLISIS DE ESTRATEGIAS PROYECTUALES
ORGANIZACIÓN EN TRAMA (IRREGULAR )
Carece de organización o planificación en su distribución y ambientes.
Sus espacios no son iguales, tanto en tamaño como en forma.
Conclusiones
La organización en trama facilita la distribución de los espacios y de las columnas y vigas.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
1

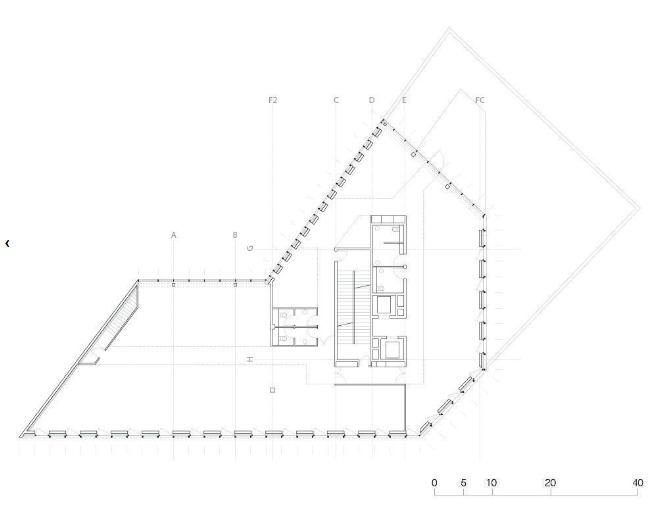

PLANTA
PLANTA
Organización espacial
Central Agrupa numerosos espacios en torno a una central y suele ser de espacio regular para reunir espacios a su alrededor. .
Lineal

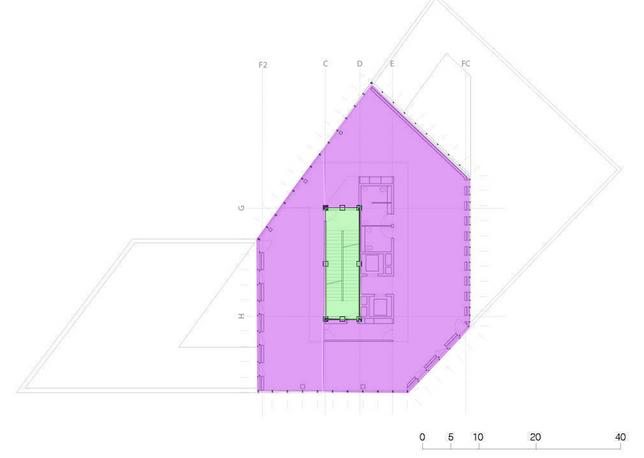

PLANTA 2 A 7
PLANTA 8
Conclusiones
La organización espacial dispone los elementos en el espacio, .
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra p
A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán ORGANIZACIÓN FORMAL
.
Trama
BAJA PLANTA 1
Circulación vertical
Organización espacial
Lineal

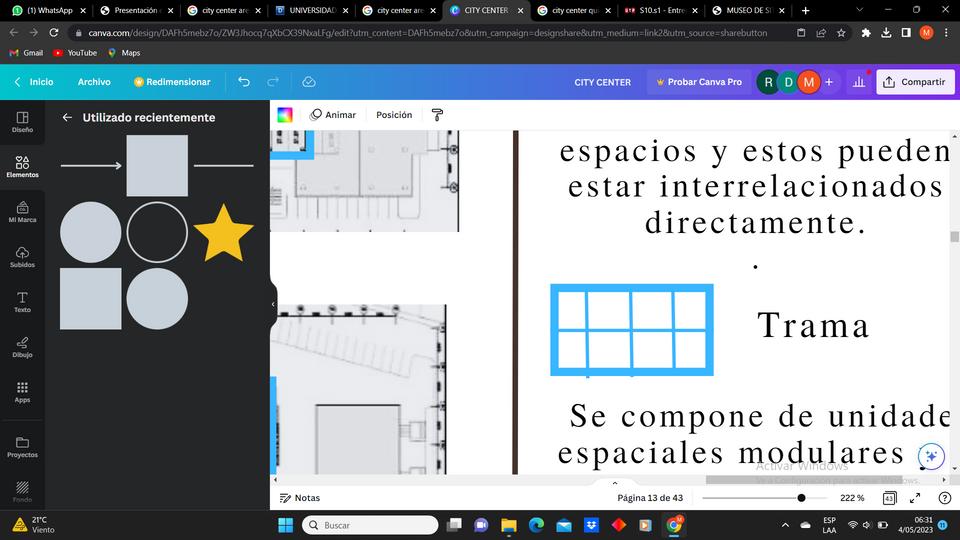

Se basa en una serie de espacios y estos pueden estar interrelacionados directamente.
.
Conclusiones
La organización espacial dispone los elementos en el espacio, .
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán ORGANIZACIÓN
FORMAL
Conclusión:
En cada nivel del proyecto se tiene un núcleo central de circulación vertical y las áreas son concebidas para permitir un diseño flexible buscando la interacción social .

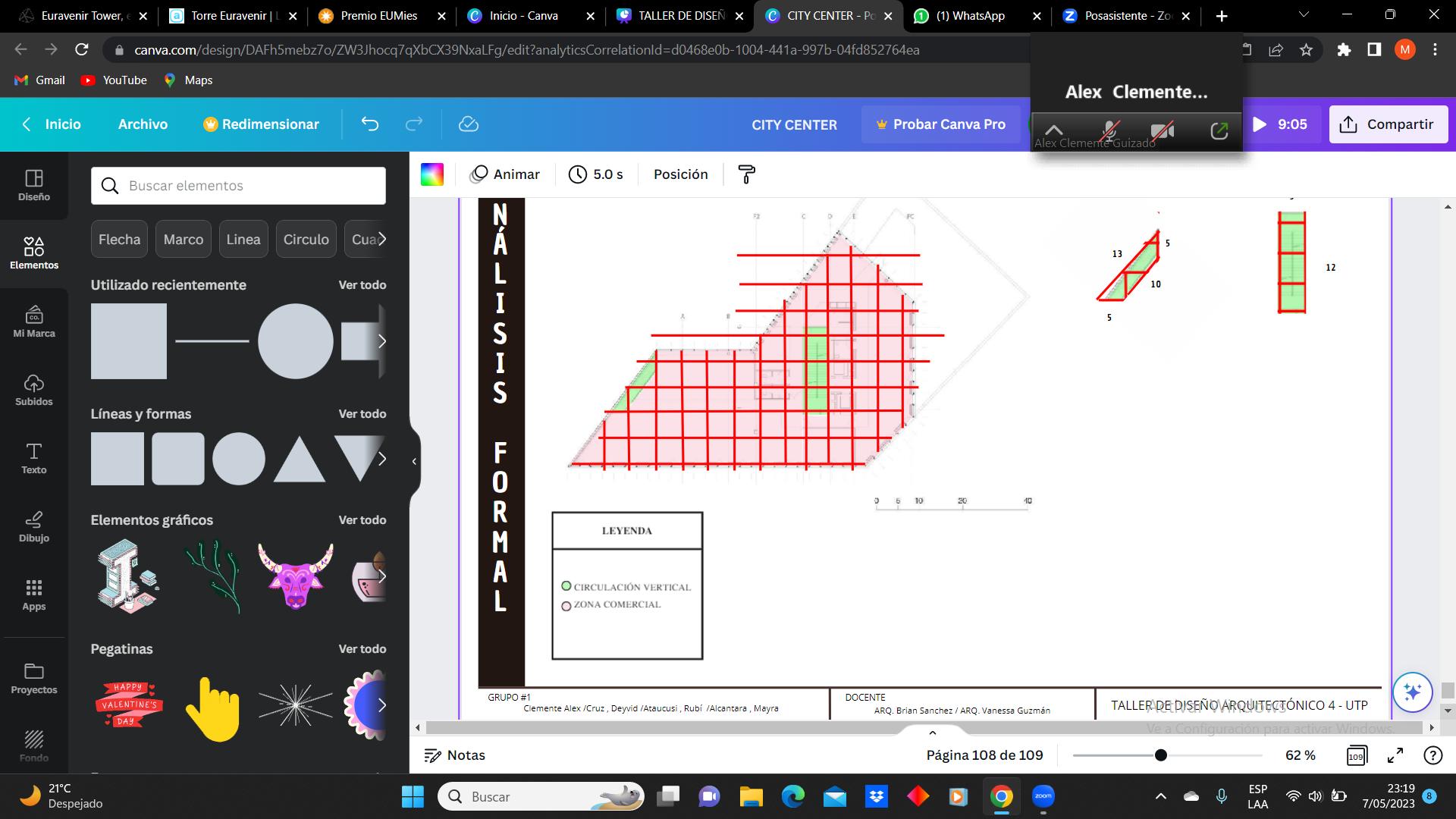

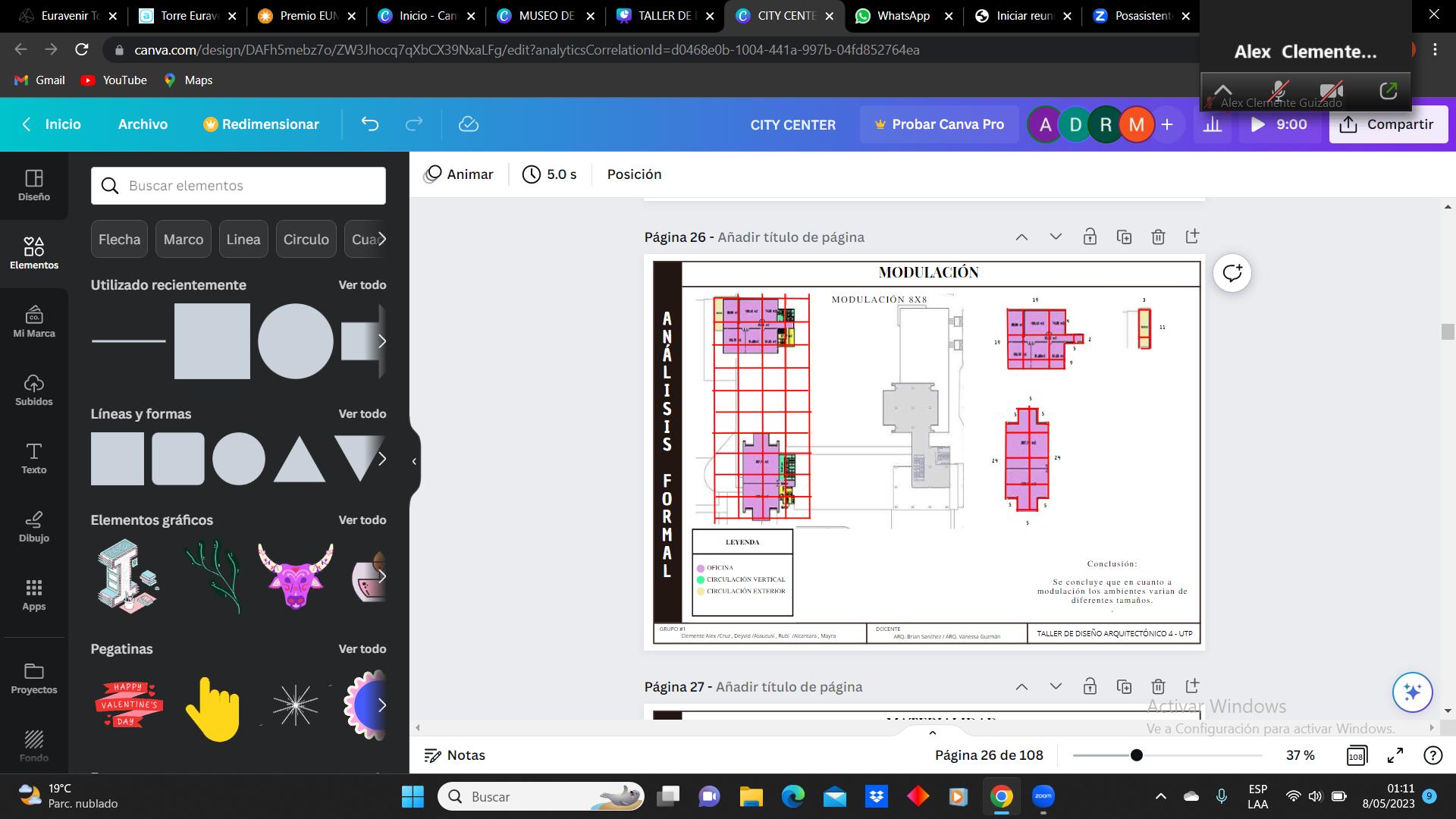

A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán MODULACIÓN MODULACIÓN
5 5 13 10 5 12 20 23 60 12 25 27 13
5X5

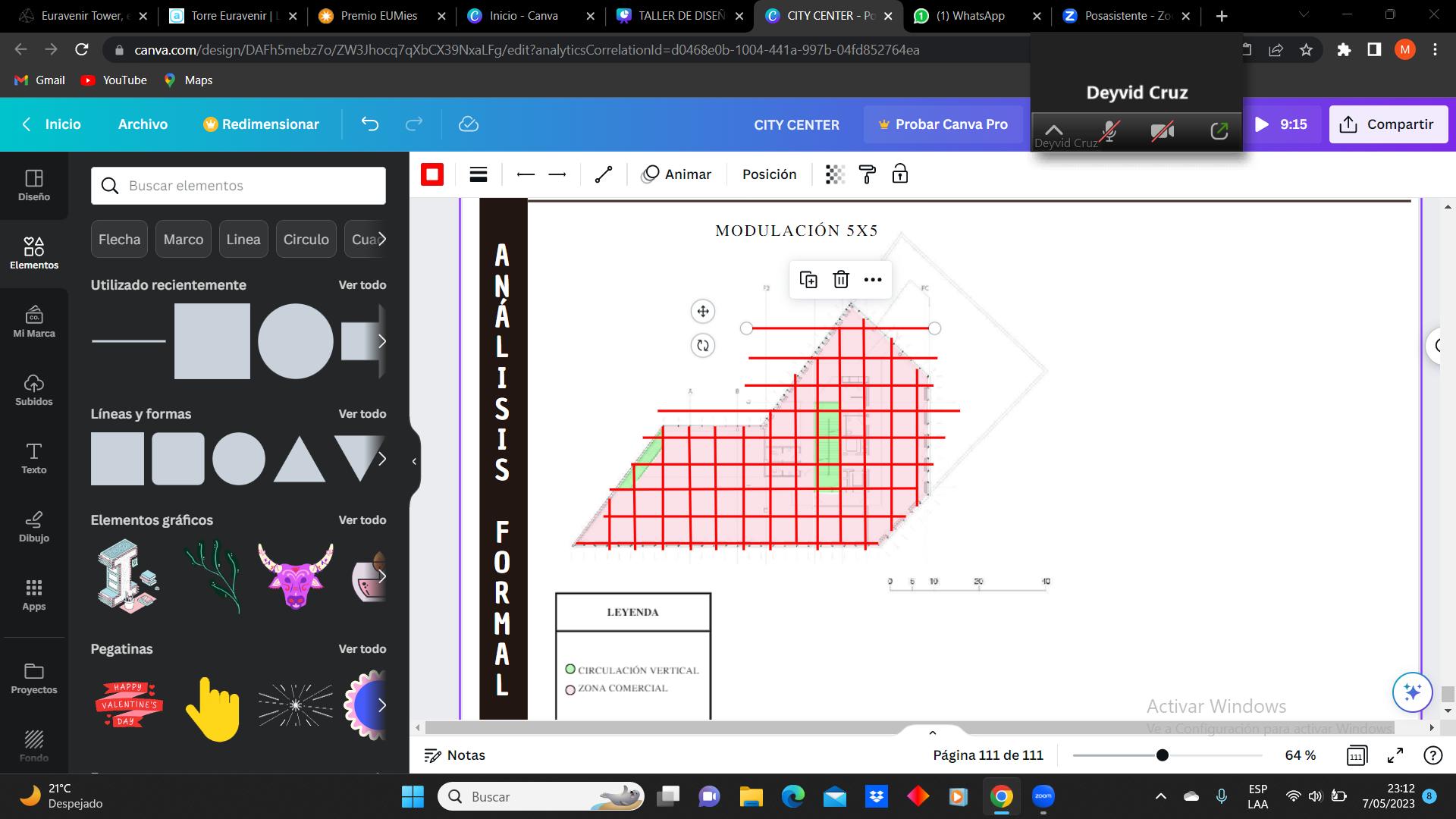

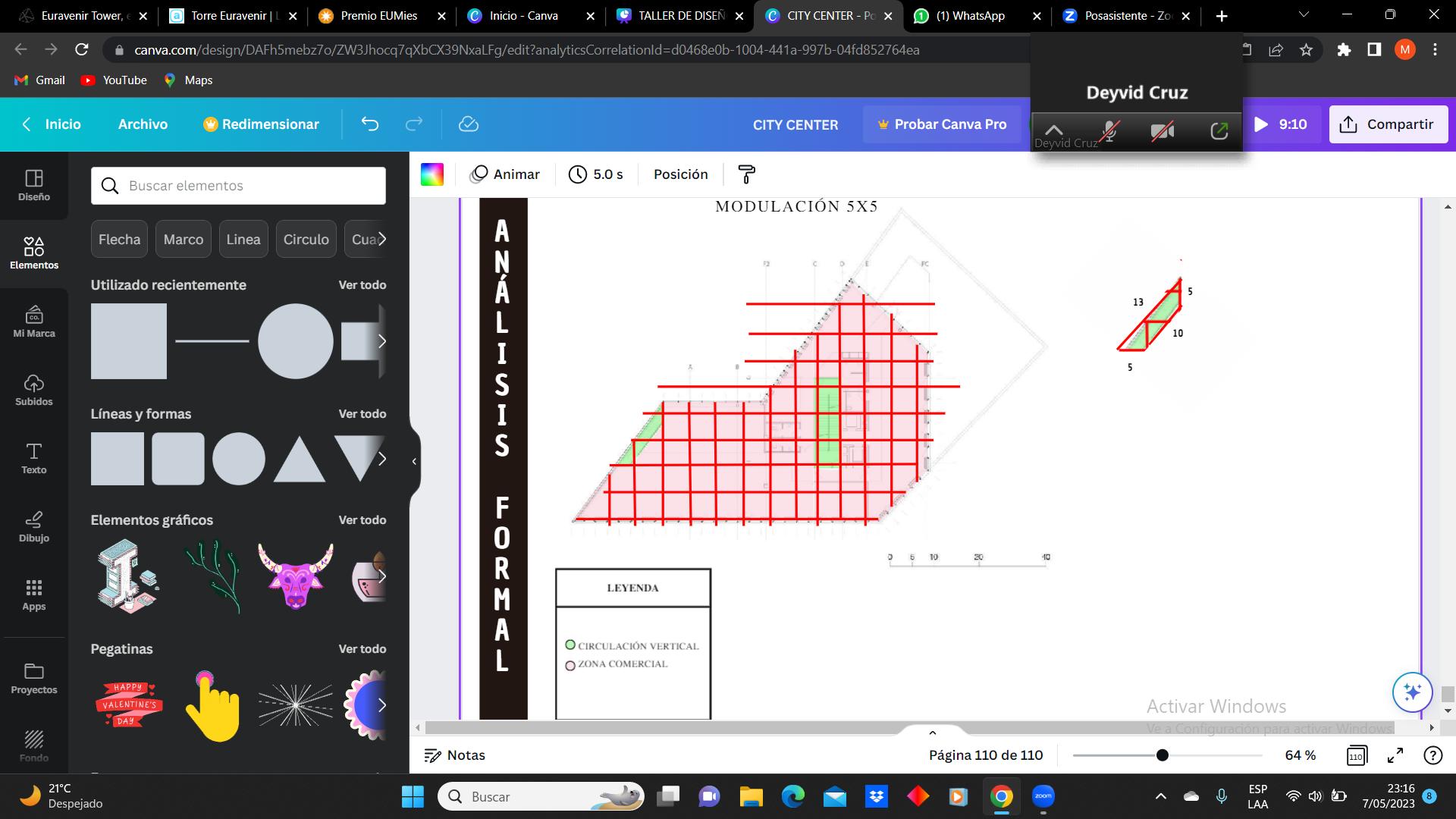

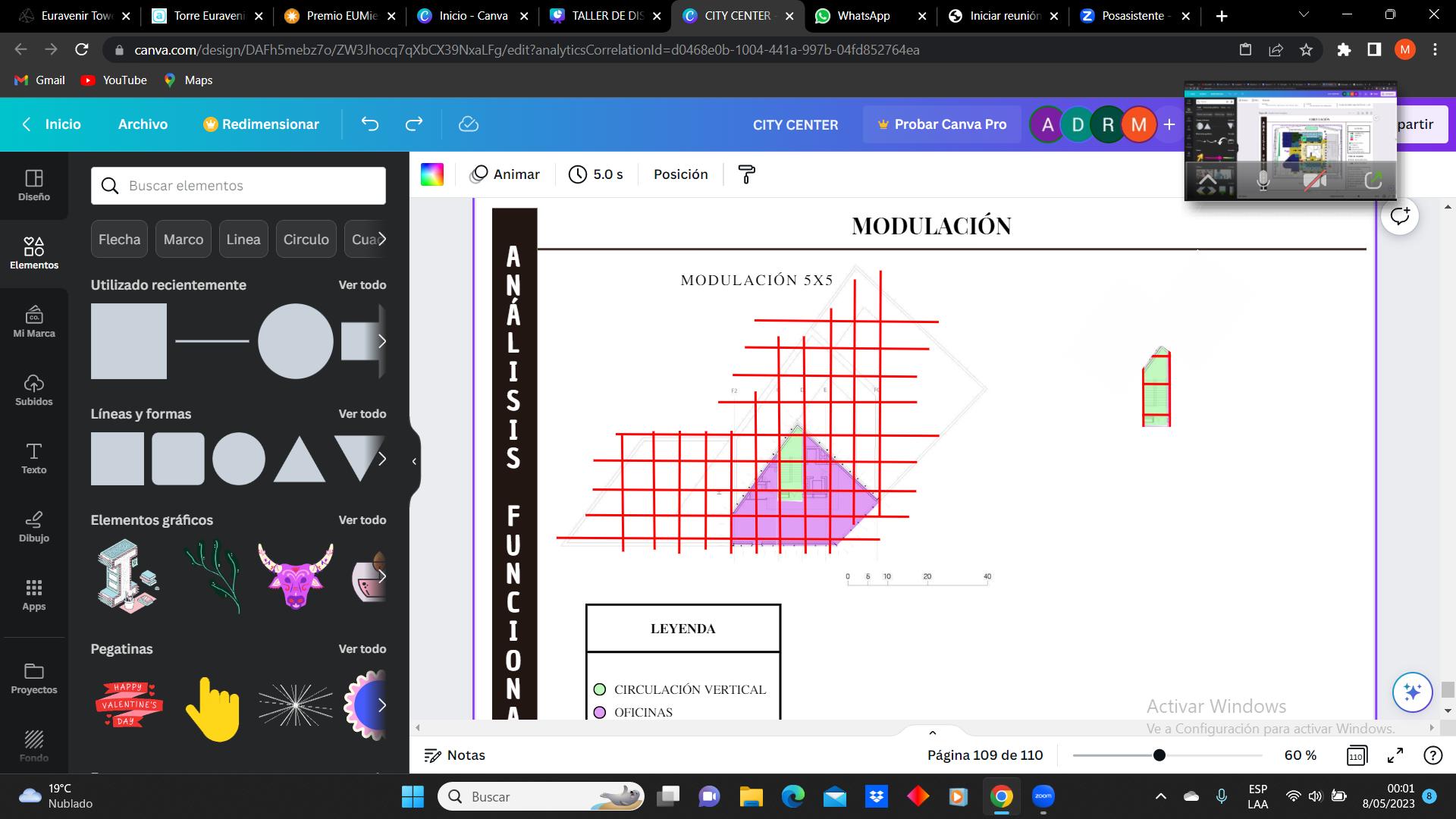

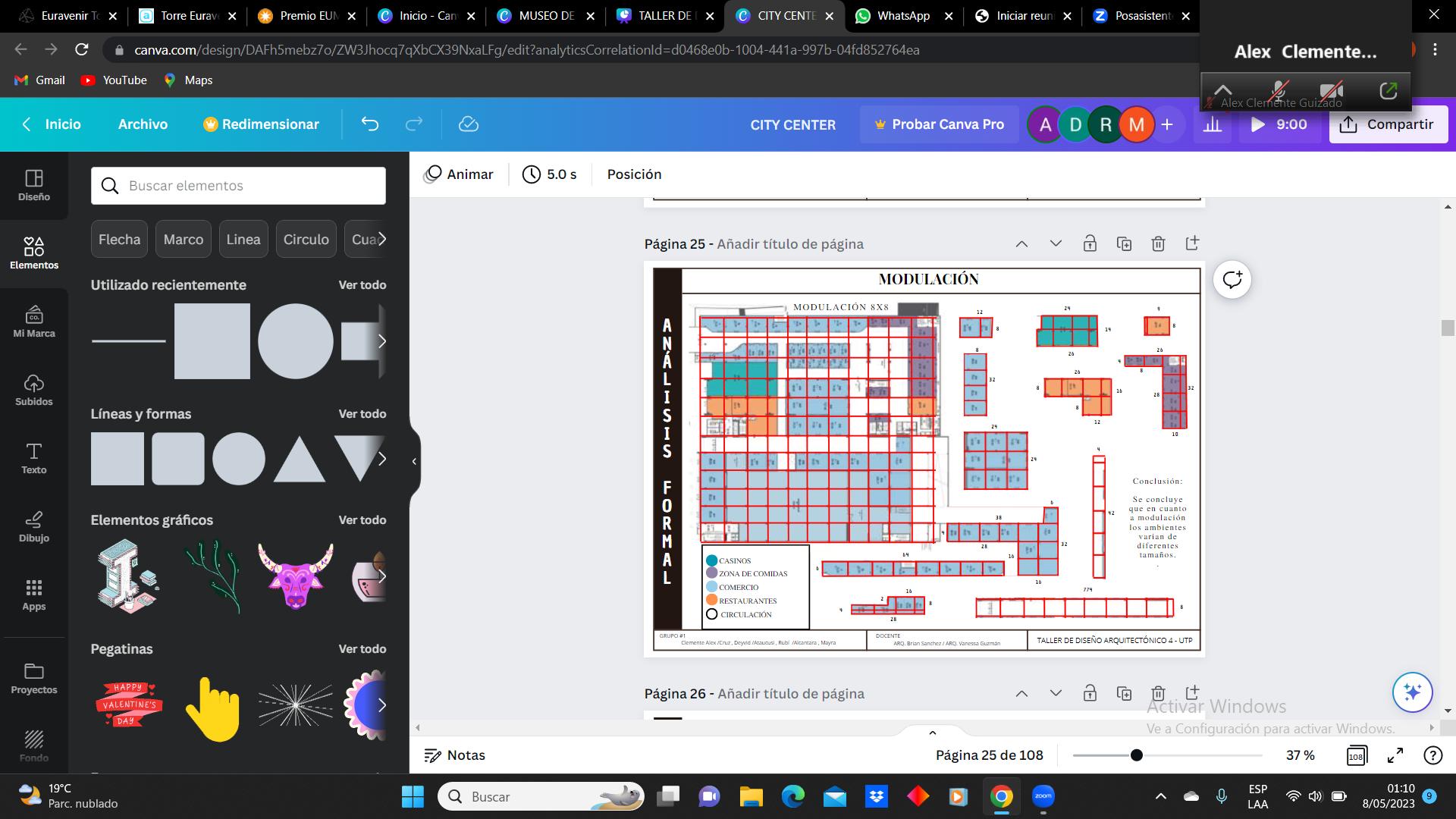

MODULACIÓN 5X5
Conclusión:
En cada nivel del proyecto se tiene un núcleo central de circulación vertical y las áreas son concebidas para permitir un diseño flexible buscando la interacción social .
A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán MODULACIÓN
15 14 10 5 5 2 5 14 7 14

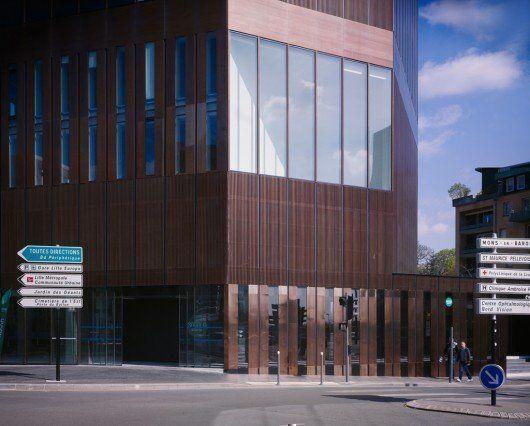

EURAVENIR TOWER FACHADAS Rejas Cobre
El cobre y el vidrio crea un diálogo interesante entre la arquitectura y el ecosistema.
Vidrio aislantes laminados

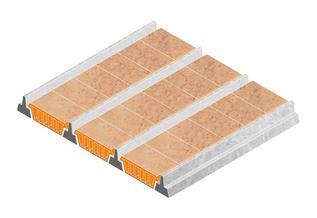

El cobre se utiliza como una especie de revestimiento fijo en los tramos opacos o semividriados de la fachada.
Vidrios aislantes laminados que ayudan a crear aislamiento acústico y solar.
El diseño de las fachadas se rigen por un patrón reticular de 1,35 metros de altura

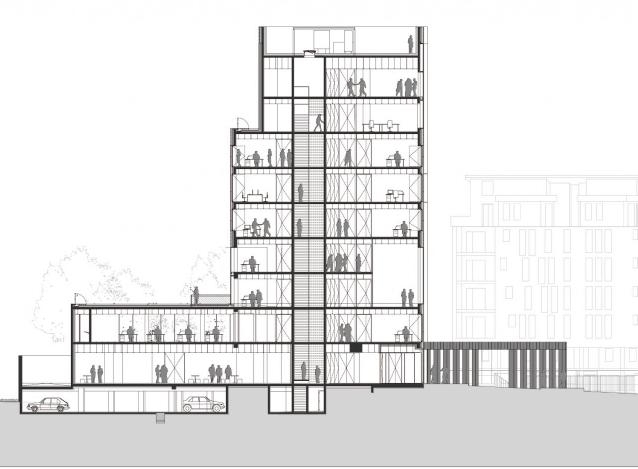

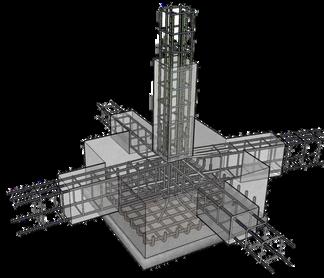

Estructura de vigas, placas, columnas y losas
Losas de hormigón
Los tubos con aleaciones de acero junto a las vigas de acero hace que el edificio tenga buen soporte
Vigas de acero
Conclusiones:
La envolvente del edificio fue diseñada como una manera de reinventar visualmente la ciudad.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F O R M A L GRUPO#1 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán MATERIALIDAD
LILLE OFFICE BUILDING. MAYO, 2015
ESTACIONAMIENTO
CIRCULACIÓN VERTICAL ZONA COMERCIAL
CONCLUSIONES:
La planta baja cuenta con dos zonas, una comercial y otra para el estacionamiento, también cuenta con dos circulaciones verticales.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
LEYENDA
A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán

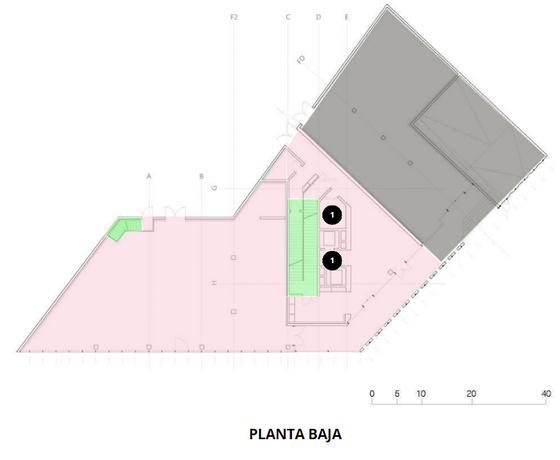

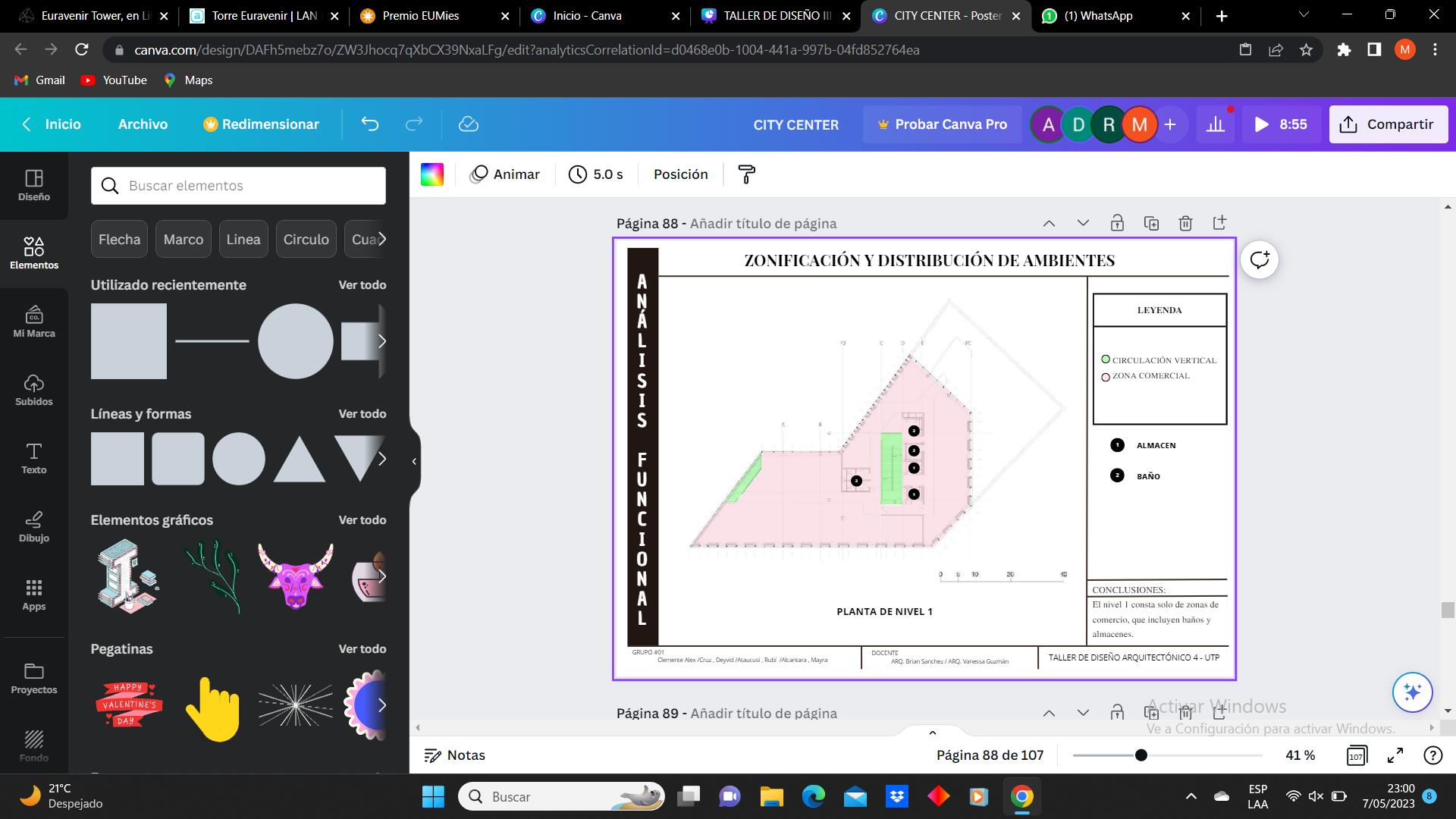

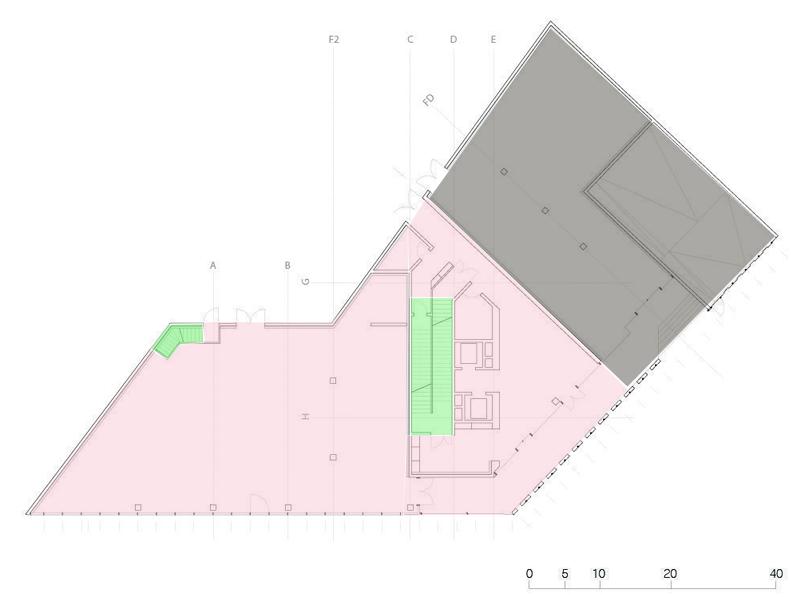

PLANTA BAJA 1 1 1 ALMACEN
ZONIFICACIÓN Y DISTRIBUCIÓN DE AMBIENTES
CIRCULACIÓN VERTICAL ZONA COMERCIAL
CONCLUSIONES:
El nivel 1 consta solo de zonas de comercio, que incluyen baños y almacenes.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán PLANTA DE NIVEL 1 ZONIFICACIÓN
DISTRIBUCIÓN
LEYENDA
Y
DE AMBIENTES
1 2 1 1 2 2 2 ALMACEN BAÑO
ZONIFICACIÓN Y DISTRIBUCIÓN DE AMBIENTES
CIRCULACIÓN VERTICAL OFICINAS

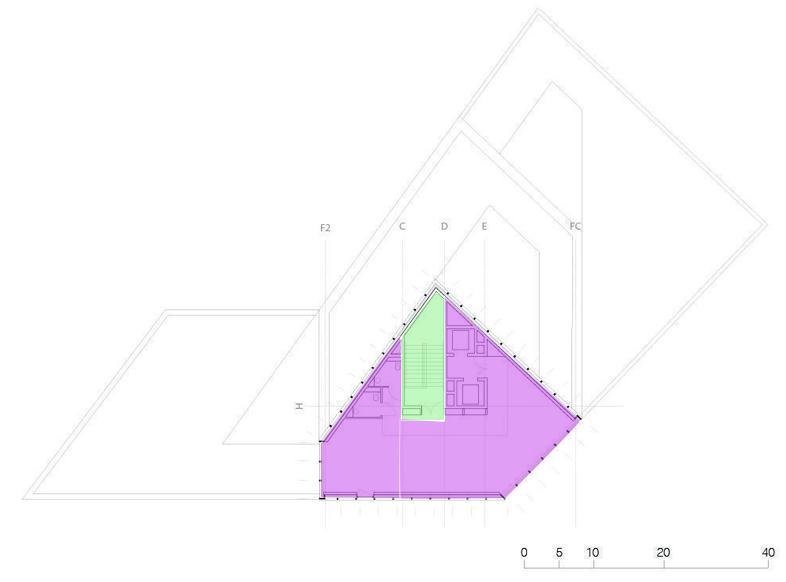

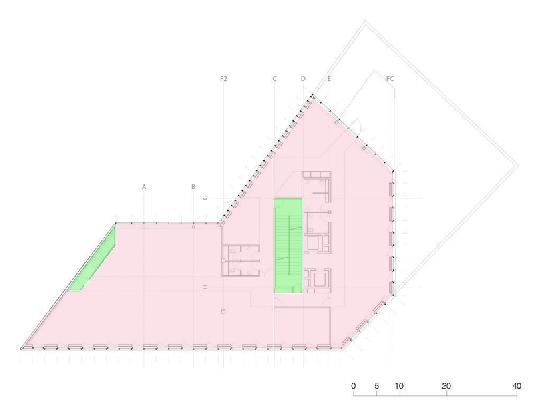

PLANTA DEL NIVEL 2 AL 7
CONCLUSIONES:
En la plantas del 2 al 7 la distribución y zonificación igual, solo cuenta con una circulación vertical, además con baños y almacenes.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
LEYENDA
1 1 2 2 A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
ZONIFICACIÓN Y
DE AMBIENTES
LEYENDA
CIRCULACIÓN VERTICAL
OFICINAS

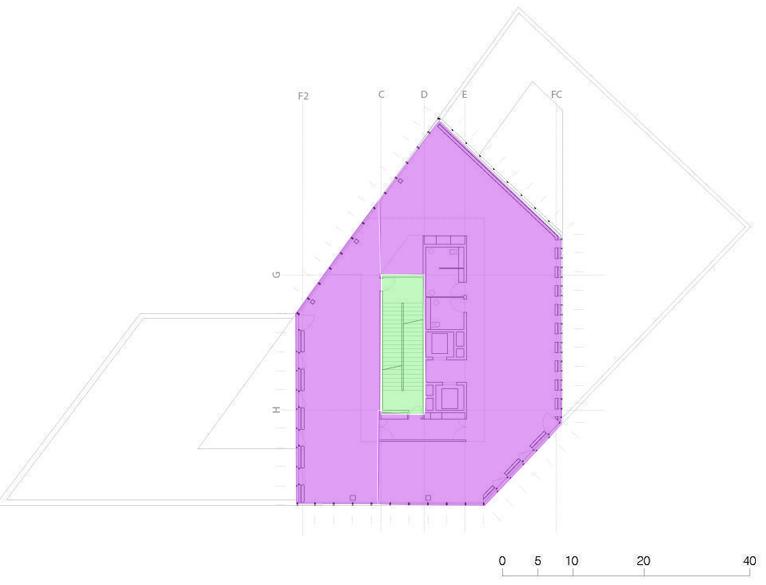

PLANTA DEL NIVEL 8
CONCLUSIONES:
La dimensión del nivel 8 es mas pequeña, pero cuenta con 2 baños y 2 almacenes
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
1 1 2 2
DISTRIBUCIÓN
LEYENDA
ESTACIONAMIENTO
CIRCULACIÓN VERTICAL ZONA COMERCIAL OFICINAS
CONCLUSIONES:
El proyecto solo cuenta con 3 zonas; comercio, oficinas y estacionamiento.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
DISTRIBUCIÓN
ZONIFICACIÓN Y
DE AMBIENTES
RUEDUFAUBOURGDEROUBAIX
LEYENDA
ACCESO VEHICULAR PRINCIPAL (PARA EL PÚBLICO)
ACCESO PEATONAL
PRINCIPAL
ACCESO PEATONAL SECUNDARIO (OFICINA)
RUE D'ESCH-SUR-ALZETTE
A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
ACCESOS
LEYENDA
TIPOS DE USUARIO: CLIENTES oficinistas
(EL ESTACIONAMIENTO DE USO PRIVADO)
CONCLUSIONES:
La planta baja cuenta con 2 circulaciones verticales, además tiene un estacionamiento de uso exclusivo para los oficinistas.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
1 1
A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
RECORRIDO PLANTA BAJA
CIRCULACIÓN
TIPOS DE USUARIO: PÚBLICO EN GENERAL
RECORRIDO DE NIVEL 1
CONCLUSIONES:
El nivel 1 cuenta con una circulación vertical principal y otra secundaria al final del recorrido.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
LEYENDA
1 2 1 1 2 2 2 A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
ALMACEN
CIRCULACIÓN
BAÑO
LEYENDA
CIRCULACIÓN VERTICAL
OFICINAS
RECORRIDO DEL NIVEL 2 AL 7
TIPOS DE USUARIO: OFICINISTAS
CONCLUSIONES:
La circulación del nivel 2 al 7 se repite, solo cuenta con una circulación vertical
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
1 1 2 2 A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
CIRCULACIÓN
TIPOS DE USUARIO: OFICINISTAS
CONCLUSIONES:
La circulación del nivel 8 es axial
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
LEYENDA
1 1 2 2 A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán RECORRIDO DEL NIVEL 8 CIRCULACIÓN
LEYENDA
ESTACIONAMIENTO
CIRCULACIÓN VERTICAL ZONA COMERCIAL OFICINAS
CONCLUSIONES:

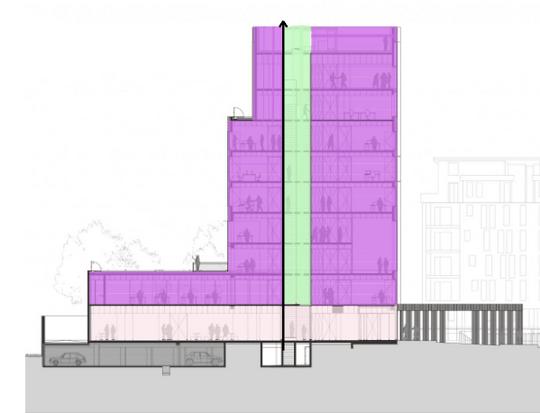

El proyecto cuenta con una circulación vertical de un solo eje.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán CIRCULACIÓN
ZONA COMERCIAL
ESTACIONAMIENTO
FLUJOGRAMA DE LA PLANTA BAJA
INGRESO PEATONAL
INGRESO
VEHICULAR
ALTA ACCESIBILIDAD
MEDIA ACCESIBILIDAD
CONCLUSIONES:
El flujo de la planta baja es alto en el ingreso peatonal, ya que el estacionamiento del sótano es privado.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
SECUENCIA ESPACIAL
CIRCULACIÓN VERTICAL
ZONA COMERCIAL
CIRCULACIÓN VERTICAL
ZONA COMERCIAL
MEDIA ACCESIBILIDAD
BAJA ACCESIBILIDAD
FLUJOGRAMA DEL NIVEL 1
ZONA COMERCIAL
INGRESO
PEATONAL
CONCLUSIONES:
El flujo de la planta 1 es alto en la zona comercial y en las circulaciones bajan, ya que son de uso exclusivo para los oficinistas.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra
A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
SECUENCIA ESPACIAL ALTA ACCESIBILIDAD
OFICINAS
SECUENCIA ESPACIAL
FLUJOGRAMA DEL NIVEL 2 AL 7
OFICINAS
CIRCULACIÓN
VERTICAL
OFICINAS
OFICINAS
CONCLUSIONES:
El flujo de la planta 2 al 7 es medio porque solo tienen acceso los trabajadores de las oficinas.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
MEDIA ACCESIBILIDAD
SECUENCIA ESPACIAL
CIRCULACIÓN VERTICAL OFICINAS
OFICINAS
MEDIA ACCESIBILIDAD
FLUJOGRAMA DEL NIVEL 8
OFICINAS
CONCLUSIONES:
El flujo de la planta 8 es medio, al igual que en las demás plantas que tienen oficinas.
Clemente Alex /Cruz , Deyvid /Ataucusi , Rubí /Alcantara , Mayra A N Á L I S I S F U N C I O N A L GRUPO#01 TALLER DE DISEÑO ARQUITECTÓNICO 4 - UTP DOCENTE ARQ Brian Sanchez / ARQ Vanessa Guzmán
CONCLUSIONES
El proyecto tiene un concepto único, innovador y moderno.
Cuenta con una ubicación privilegiada con excelente conectividad y moderna infraestructura.
Tecnología y servicios necesarios para tener una excelente calidad de vida.
El cambio que tuvo gracias
CRECIMIENTO URBANO GRACIAS
AL PROYECTO
VARIACIONES EN SU MODULACIÓN
Comercio
Oficinas
Modulos de 8x8
ACTUAL
ANTES
CONCLUSIONES
Este proyecto de oficinas tiene un programa muy flexible. Cada nivel está organizado en torno a un núcleo central que contiene todos los espacios de servicio y circulaciones verticales.
Las áreas de oficinas fueron concebidas para permitir un diseño flexible y racional y fomentar la división de los espacios de la planta en dos superficies equivalentes.
CUENTA CON UN FLUYO VEHICULAR MEDIO Y BAJO
CUENTA CON ESPACIO AMPLIOS Y DINAMICOS
https://encrypted-tbn0.gstatic.com/images?
https://www.wikiwand.com/es/City_Center_Quimer
REFERENCIAS
https://docplayer.es/55897021-Universidadnacional-san-agustin-de-arequipa.htm
a
https://architizer.com/projects/euravenir-tower
