PREZENTARE GENERALĂ A SISTEMULUI

1. FieldView Yield ECU. "Creierul" operațiunii. Acest dispozitiv are următoarele caracteristici:

16 GB de stocare la bord, intrare pentru antenă GPS externă, conectivitate Bluetooth® pentru împerechere cu un iPad

2. Receptor GPS extern cu corecție EGNOS a semnalului GPS.

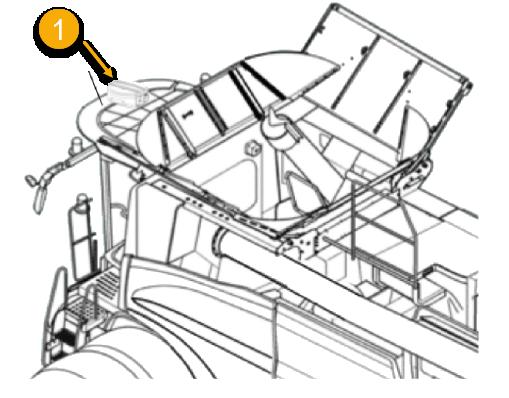

Receptorul GPS trebuie să fie montat pe acoperișul cabinei, pe linia mediană a combinei. Utilizarea acestui receptor GPS va oferi o precizie de poziționare mai bună decât o simplă antenă GPS externă.

3. Senzori optici

Doi senzori vor fi instalați de o parte și de alta a elevatorului de cereale curate. Un fascicul de lumină este trimis între cei doi senzori, permițând măsurarea volumului de cereale de pe fiecare paletă. Senzorii vor fi conectați direct la monitorul FieldView Yield prin intermediul cablajelor furnizate.

4. Senzor de umiditate

Senzorul de umiditate extinde sistemul FieldView Yield kit System pentru a oferi citiri fiabile ale umidității cerealelor. Senzorul se instalează la baza elevatorului de cereale curate, pe ușa inferioară, și face citiri de capacitate de la cereale pe măsură ce acestea se deplasează prin elevator. Datele brute colectate de la senzorul de umiditate sunt trimise la monitorul de randament și încărcate fără fir pentru a crea hărți de umiditate de înaltă calitate, care pot fi vizualizate prin intermediul aplicației FieldView Cap App.

Poziția de instalare pe ușa inferioară este importantă, dar variază oarecum de la o mașină de recoltat la alta. Cheia este să se instaleze aproape de locul în care cerealele ies din mașina de sorbire transversală și aproape de punctul cel mai de jos al ușii, chiar înainte de locul în care este vizibilă o uzură semnificativă din cauza fluxului de cereale.

Instalarea Ecu De Randament

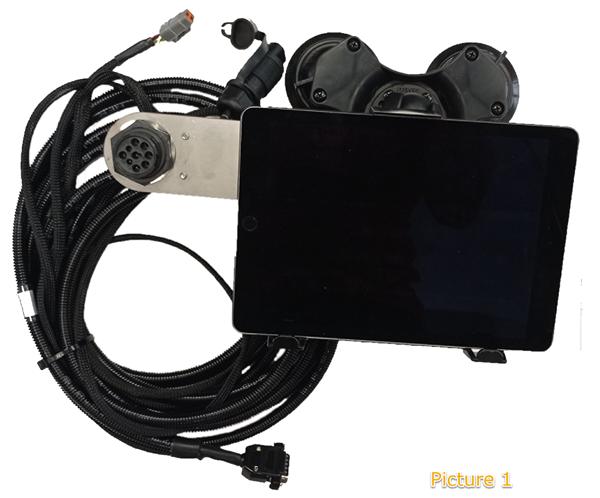

FieldView Yield ECU se montează în cabina combinei și trebuie să fie conectat la priza auxiliară standard de 12 V, protejată de o siguranță de 5 A

Dacă nu există o astfel de priză auxiliară, trebuie să utilizați un cablu suplimentar în kit, care trebuie să fie conectat la o sursă de alimentare de 12 V protejată de o siguranță de 5 A, după care veți putea conecta ECU Yield la aceasta

1. Îndepărtați orice panouri sau lumini de pe plafonieră necesare pentru a avea acces la alimentarea cu tensiune de 12 V și creați un spațiu liber pentru a instala monitorul de randament. Pentru a asigura o conectivitate Bluetooth™ optimă, nu amplasați monitorul de randament direct lângă interferențe radio, cum ar fi un radio cu două căi.

2. Folosiți conectorii în formă de "T" furnizați pentru a vă conecta la +12V și la masă. Folosiți un clește pentru a fixa conectorii T-Splice pe fire. Asigurați-vă că folosiți conectorul de dimensiunea corectă și asigurați-vă că conectorul se închide "la fix".

3. Cu conectorii în formă de T conectați la o sursă de alimentare de 12 V, atașați conectorul roșu de la cablul de pe cablajul primar la +12 V și conectorul negru la masă

4. Instalați suportul cu FieldView Yield ECU preinstalat pe el pe locul din spate al suportului RAM al iPad-ului, așa cum se arată în imaginea 1.

Instalarea Receptorului Gps Extern

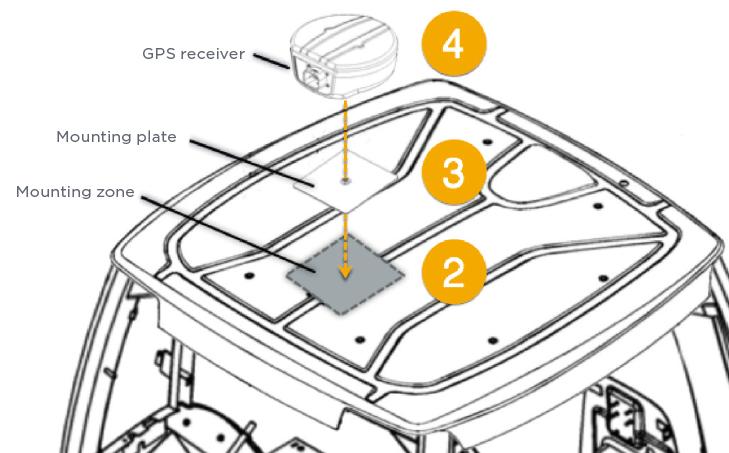

1. Localizați o zonă pe acoperișul cabinei de comandă pentru a fixa placa de montare a receptorului GPS.

2. Curățați praful și resturile de pe zona de montare cu un șervețel de curățare a adezivului.

3. Atașați partea cu bandă adezivă a plăcii de montare a receptorului GPS la acoperișul cabinei, în zona curățată.

4. Atașați receptorul GPS la placa de montare

5. Conectați conectorul cu 14 pini la receptorul GPS extern.

6. Conectați cablajul extins al senzorului de umiditate și al senzorului optic

7. Conectați fișa de alimentare la priza de alimentare auxiliară din cabina Combain.

8. Conectați unitatea Field View Drive

9. Conectați ECU de randament

Instalarea Senzorului Optican

Monitorul de randament include doi senzori optici. Senzorul cu 2 fire este un emițător, iar cel cu 3 fire este un receptor. Luminile LED se găsesc pe corpul senzorilor, iar lumina verde indică faptul că senzorii sunt conectați la alimentare. Senzorii înregistrează cantitatea de boabe de pe fiecare paletă prin măsurarea perioadei de timp în care lumina senzorului este blocată. Monitorul de randament FarmTRX va transfera automat aceste citiri brute ale senzorilor în contul dumneavoastră Web App, astfel încât să vă puteți post-calibra toate câmpurile în câțiva pași simpli, online, dacă nu reușiți să calibrați pe câmp în timpul recoltării.

Pentru a obține cele mai precise citiri ale datelor de randament, amplasarea senzorilor optici trebuie să îndeplinească următoarele criterii: nu se regăsește în tabel, vă rugăm să selectați o locație adecvată a senzorului pe baza celor doi pași de mai sus.

1) Senzorii ar trebui să fie instalați cât mai sus posibil în liftul de cereale curate, într-un loc în care să aveți acces la interiorul și exteriorul liftului, având grijă să vă asigurați că nu vor intra în contact cu piesele mobile ale combinei.

2) Senzorii trebuie să fie centrați pe paletele lanțului de ridicare. Unele lanțuri de ascensor pot avea suporturi care susțin paletele și care pot interfera cu fasciculul de senzori. În acest caz, puteți trișa amplasarea senzorului spre exterior pentru a evita aceste suporturi.

Consultați tabelul Măsurători de găurire de la pagina 7 pentru specificațiile de măsurare a poziționării senzorilor la mai multe mărci și modele de combine. Dacă combina dvs.

M Surare I Marcare Pentru Amplasarea Senzorilor

În continuare, va trebui să măsurați și să marcați locul în care să faceți găurile pentru senzorii de pe elevatorul de cereale curat. Pe direcția ascendentă, senzorii se vor monta pe fața interioară și exterioară a elevatorului (pe unde trec paletele de cereale umplute).

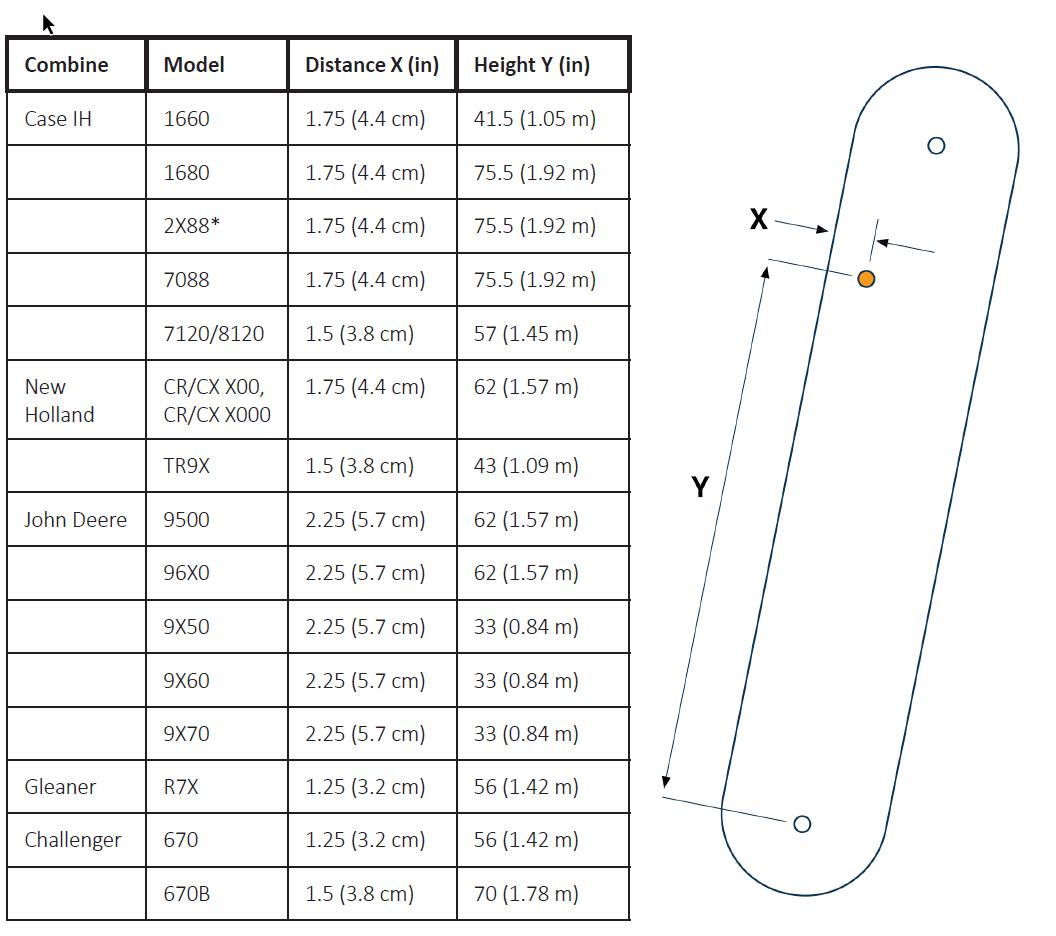

Tabelul Măsurătorile de găurire de mai jos afișează măsurătorile pentru combine obișnuite:

Dacă modelul dvs. nu este indicat în tabelul Măsurători de găurire, rețineți principiile principale pentru o instalare reușită a senzorului: lțimea (Y) și distanța (X) marcate, folosiți un perforator central pentru a marca locația pentru găurirea găurilor pilot de montare a senzorului.

1) Așezați senzorii cât mai sus posibil în elevatorul de cereale curate.

2) Așezați senzorii centrați pe paletele lanțului de ascensor. Cheia pentru a obține rezultate precise de la senzorii dvs. este să vă asigurați că senzorii măsoară doar variațiile de cereale peste fiecare paletă. Atunci când măsurați pentru valoarea X, țineți cont de suporturile care susțin fiecare paletă. Dacă distanța X plasează senzorul prea aproape de marginea suportului de susținere sau dacă se aliniază cu un unghi de pe suport, acestea trebuie să fie mutate ușor. Diagrama de mai jos evidențiază mai multe exemple de instalare cu vederi de profil ale diferitelor console de susținere a paletelor și cele mai bune locuri pentru a face găurile pentru senzor.

Notă: În această etapă, este esențial ca lanțul și paletele ascensorului să fie în stare bună - lanțul nu trebuie să fie prea slăbit. Dacă este slăbit, cu palete uzate sau lipsă, calitatea și acuratețea citirilor randamentului vor fi afectate negativ.

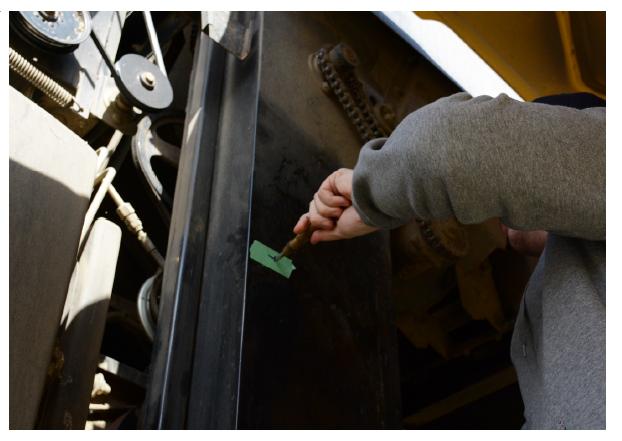

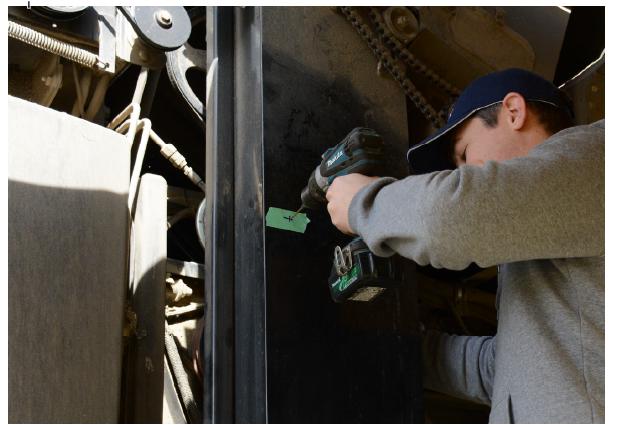

1. Folosind măsurătorile din tabelul de măsurători de găurire, măsurați și marcați înălțimea (Y). 2. Măsurați din centrul rulmentului, până la înălțimea (Y) și marcați. Vă recomandăm să folosiți bandă adezivă pentru a ușura marcarea. Folosiți un pătrat de încadrare pentru a trasa înălțimea (Y) pe banda de mascare pe elevatorul de cereale curat.

Înălțimea (Y) fiind marcată pe elevatorul de cereale curat, măsurați și marcați distanța (X).

Notă: Este foarte important ca senzorii optici să fie instalați direct opuși unul față de celălalt, așa că aveți grijă când marcați găurile de montare. După cum s-a menționat mai sus, nu este necesar să urmați întocmai măsurătorile din tabel. Atâta timp cât senzorii sunt montați la înălțime pe elevator, în timp ce sunt centrați pe palete, veți primi rezultate precise.

6. IMPORTANT: Folosiți un tampon cu alcool pentru a curăța temeinic zona din jurul orificiului perforat, asigurându-vă că tot uleiul, grăsimea și reziduurile sunt complet îndepărtate de pe fața elevatorului.

Lăsați alcoolul să se evapore complet, astfel încât suprafața ascensorului din jurul găurii să fie uscată că din găurii forate este complet curată și uscată (pasul aliniați ghidul de găurire cu gaura și apăsați ferm pe partea laterală a ascensorului timp de cel puțin 15 secunde. la locul lor pe elevator pentru a permite înt

Dacă pe ușa liftului există vopsea oxidată în jurul orificiului perforat, utilizați un produs de curățare de uz casnic pentru a curăța și pregăti bine zona înainte de a folosi un tampon cu alcool.

Notă: Plăcile de montare a senzorilor se lipesc direct pe ușa liftului. Pentru a asigura o aderență corespunzătoare, ușa trebuie să fie curățată prin curățare de toate reziduurile.

7. Folosind o lanternă, priviți în elevator pentru a vă asigura că nu există nicio paletă direct în spatele orificiului forat. Dacă există o paletă în cale, avansați lanțul elevatorului până când spațiul din spatele găurii este liber.

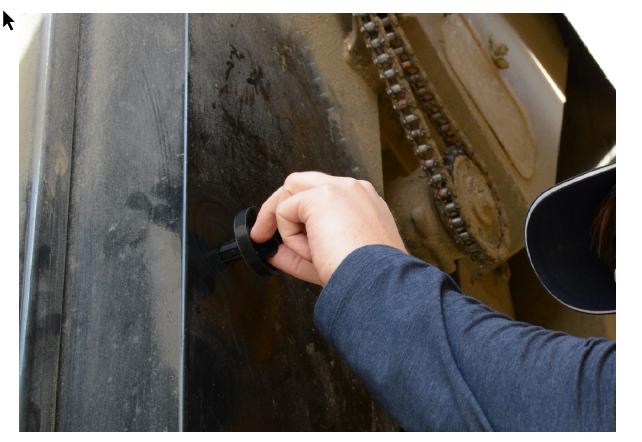

8. Îndepărtați suportul roșu de pe partea adezivă a plăcii de montare FarmTRX și introduceți ghidul de găurire în placa de montare. Rotiți ghidul de găurire în sensul acelor de ceasornic pentru a-l fixa în placa de montare.

9.

Legătura adezivă este activată de presiune, astfel încât este esențial să se împingă ferm și să se mențină o presiune constantă pentru a crea o legătură puternică între ghidul de găurire și elevator.

Pentru a lăsa timp pentru ca adezivul să se întărească, următorul pas în acest proces va fi instalarea monitorului de randament și conectarea la curent, apoi instalarea cablajului

11. Întoarceți ghidul de găurire în sens invers acelor de ceasornic pentru a-l scoate din placa de montare.

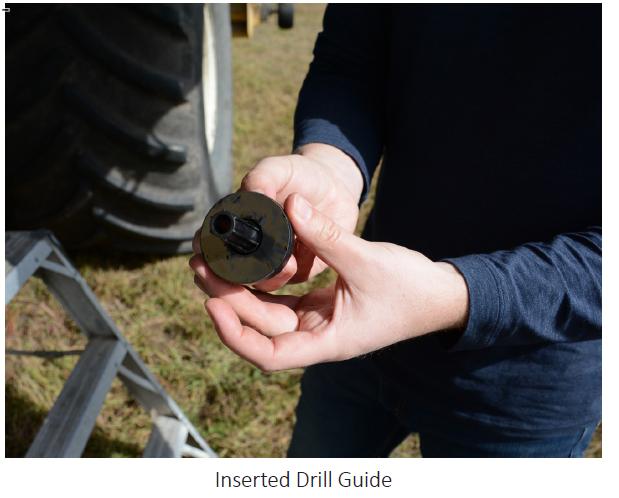

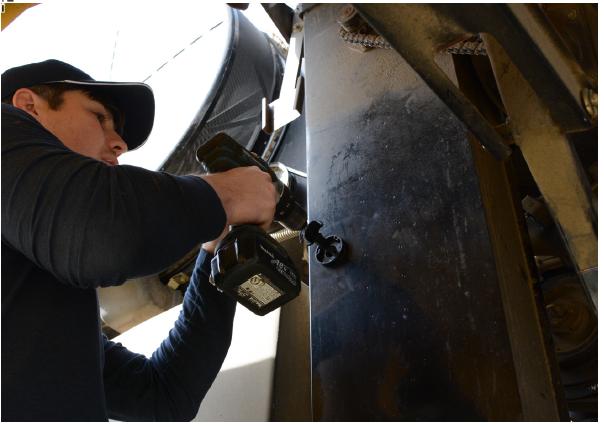

12. Puneți ghidul de găurire pe prelungitorul de 30 cm al burghiului și introduceți-l în burghiu.Atașați burghiul pilot de 3 mm.

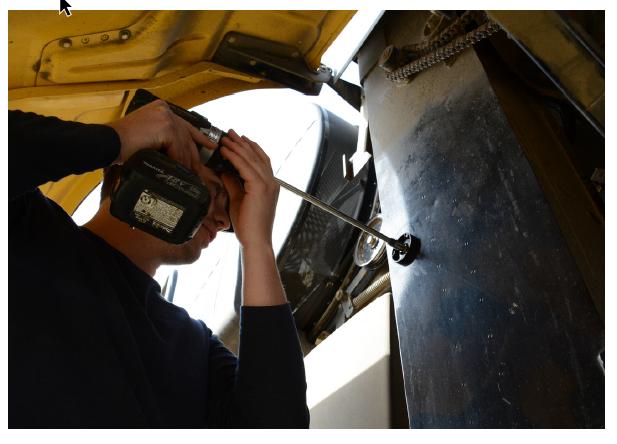

13. Introduceți ghidul de găurire în placa de montare și rotiți-l în sensul acelor de ceasornic pentru a-l fixa în poziție. Acest lucru va asigura o aliniere dreaptă pe burghiu.

14. Procedeți la efectuarea unei găuri în peretele din spate al ascensorului.

18. Îndepărtați suportul roșu de pe partea adezivă a plăcii de montare FarmTRX și introduceți ghidul de găurire în placa de montare. Rotiți ghidul de găurire în sensul acelor de ceasornic pentru a se bloca în poziție.

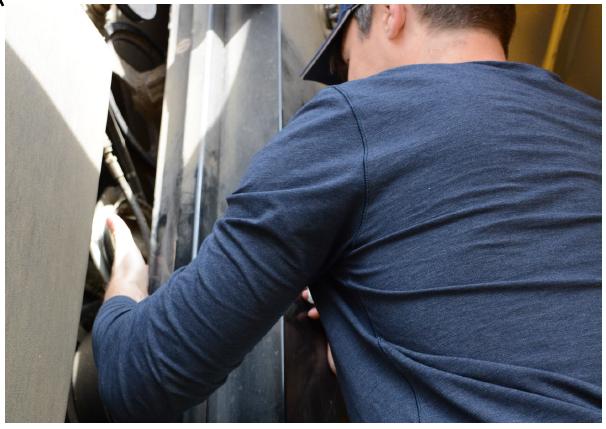

19. Aliniați ghidul de găurire cu gaura și apăsați ferm pe partea laterală a elevatorului, împingând în mod constant timp de 15 secunde.

20. Lăsați pe loc timp de un minut, apoi îndepărtați ghidul de găurire.

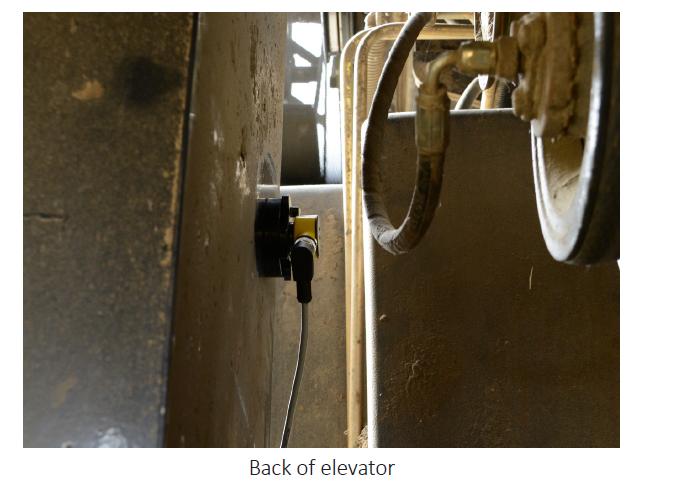

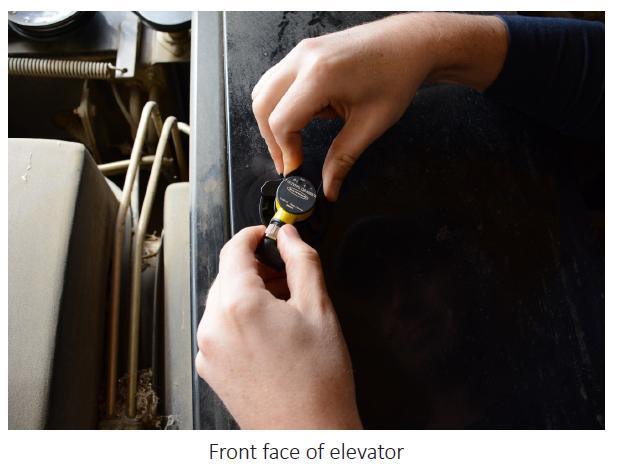

21. Introduceți ambii senzori și rotiți în sensul acelor de ceasornic pentru a-i fixa în poziție. Conectați senzorii la cablajul de cabluri.

Cablajul De Cablare

1. După ce ECU de randament este montat, cablajul primar va trebui să fie direcționat în afara cabinei și spre elevatorul de cereale curat. Cablajul poate ieși la baza unei ferestre, dacă garnitura permite, la un inel de cablare existent sau prin găurirea unei noi locații.

2. Odată ce cablajul principal a fost trasat în afara cabinei, stabiliți o cale sigură către elevatorul de cereale curat, evitând orice piese în mișcare ale combinei. În cele mai multe cazuri, veți dori să urmați fasciculul principal de cablaje și să fixați cablajul FarmTRX de-a lungul acestui traseu.

Notă: Este esențial ca cablajul principal să fie fixat departe de orice piese sau curele în mișcare, de orice lucru care ar putea cauza rupturi sau uzură.

TESTAREA kitului FieldView YIELD

Odată ce senzorii optici sunt instalați și conectați la ECU Yield, sistemul poate fi testat în următoarele moduri:

1. Porniți mașina de recoltat. Acest lucru ar trebui să pornească ECU Yield conectat la o sursă de alimentare de 12 V comutată.

2. Pentru a testa puterea: Cu ajutorul smartphone-ului sau al tabletei, descărcați și deschideți aplicația web FIELDVIEW YieldKit și navigați la pagina Connection (Conexiune) pentru a căuta/scana dispozitive Bluetooth™. Un dispozitiv numit "YM:___" ar trebui să apară la Dispozitive disponibile. Dacă nu apare, încercați să apăsați butonul de reîmprospătare. Dacă tot nu apare, este posibil să fie nevoie să dezactivați și să activați Bluetooth™ de pe telefon sau tabletă

3. Testați senzorii optici.

Cu mașina de recoltat pornită (nu este necesar ca motorul să fie în funcțiune pentru aceasta), mergeți la elevatorul de cereale curat și rotiți manual transmisia treierului. Atunci când paletele goale trec pe lângă senzorii optici, senzorul cu LED-uri luminoase va clipi. Dacă clipește, atunci senzorii optici sunt alimentați corect și sunt aliniați.

Instalarea Senzorului De Umiditate

Senzorul de umiditate FieldView extinde sistemul de monitorizare a randamentului FieldView pentru a oferi citiri fiabile ale umidității cerealelor. Senzorul se instalează la baza elevatorului de cereale curate, pe ușa inferioară, și efectuează citiri de capacitate de la cereale pe măsură ce acestea se deplasează prin elevator. Datele brute colectate de la senzorul de umiditate sunt trimise la monitorul de randament și încărcate fără fir pentru a crea hărți de umiditate de înaltă calitate care pot fi vizualizate prin aplicația web FIELDVIEW YieldKit.

Poziția de instalare pe ușa inferioară este importantă, dar variază oarecum de la o mașină de recoltat la alta. Cheia este să se instaleze aproape de locul în care cerealele ies din mașina de sorbire transversală și aproape de punctul cel mai de jos al ușii, chiar înainte de locul în care este vizibilă o uzură semnificativă din cauza fluxului de cereale. Imaginile din secțiunile de mai jos vă vor ajuta să vă ghidați.

PREZENTARE GENERALĂ A COMPONENTELOR

• Senzor de umiditate ü Capacul carcasei senzorului de umiditate ü Flanșă pentru senzorul de umiditate

• Șablon de tăiere a hârtiei

• Feronerie de montaj ü 6x șuruburi ü 6x #8-32 Piulițe ü 6x #8-32 piulițe Nyloc ü 6x Șaibe

INSTRUMENTE NECESARE

• Șablon de tăiere a hârtiei (inclus)

• Puncție centrală

• 65mm Hole-Saw

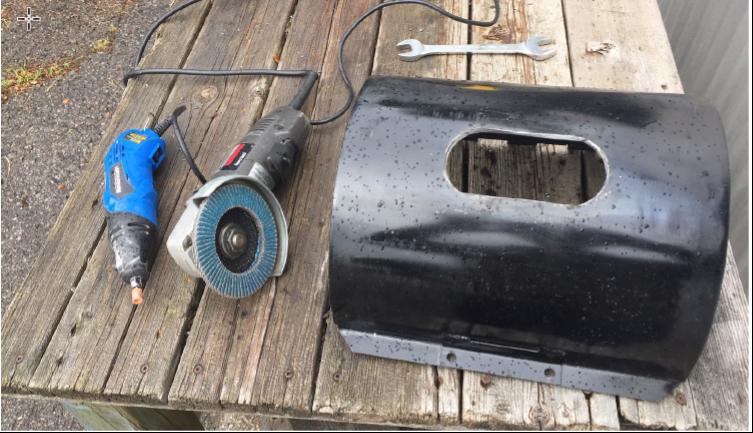

• Polizor unghiular cu lamă cu disc de tăiere

Vă rugăm să luați în considerare următoarele aspecte atunci când selectați o locație de instalare pe ușa inferioară a elevatorului dumneavoastră de cereale curate:

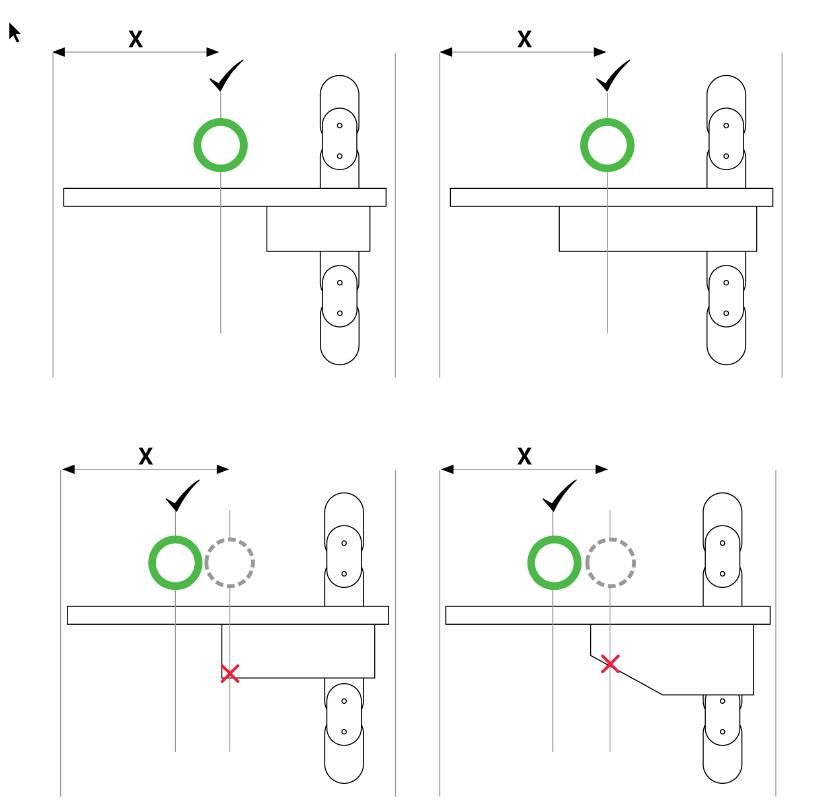

-Senzorul ar trebui să fie ușor depărtat de linia mediană a ușii inferioare (aproximativ centrat între orele 6:00 și 6:30).

Rețineți că amplasarea de mai jos este optimă pentru majoritatea mașinilor de recoltat, însă dacă recoltați în principal soia, luați în considerare amplasarea senzorului mai la dreapta pentru a evita acumularea de noroi.

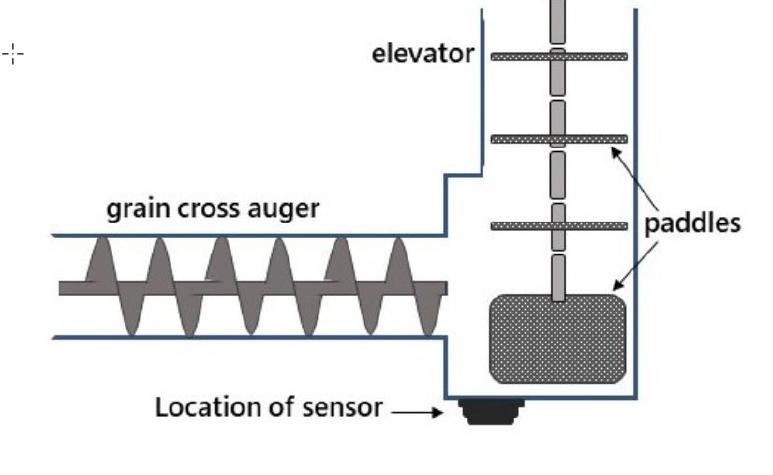

Senzorul trebuie instalat într-o locație în care să fie mai puțin susceptibil la uzura cauzată de curgerea cerealelor. De exemplu, locația de instalare de mai jos a fost selectată pentru a se asigura că senzorul nu este instalat acolo unde există urme evidente de uzură pe ușă (observați diferența de vopsea).

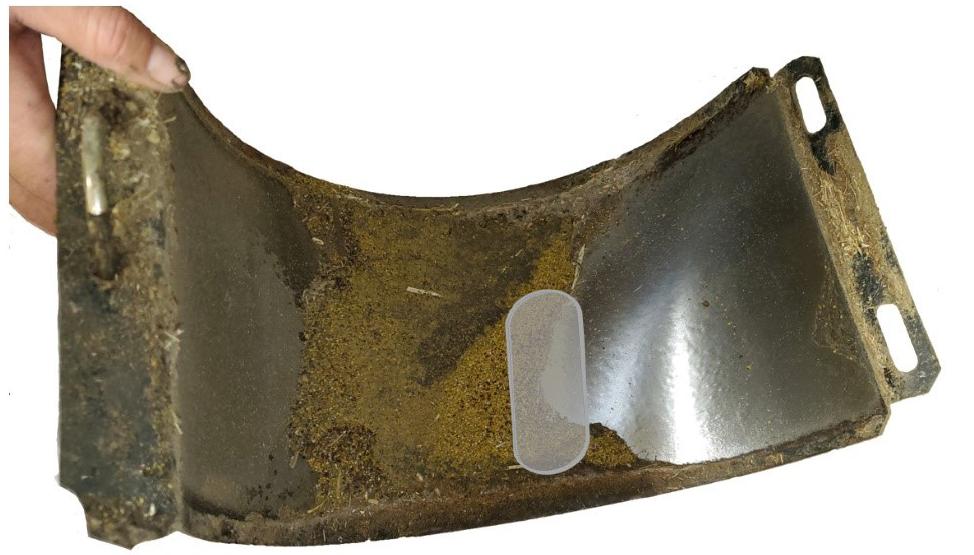

Fiecare ușă de trapă va prezenta diferite modele de uzură. Scopul este de a plasa senzorul aproape de ieșirea burghiului de tragere, astfel încât un strat continuu de cereale să fie împins pe suprafața senzorului. Alegeți o poziție care va minimiza atât acumularea de resturi de recoltă, cât și uzura excesivă pe suprafața senzorului. În cazul majorității, veți putea distinge punctul de tranziție între momentul în care cerealele se pot lipi de ușă și cel în care începe să apară uzura metalului.

Senzorul trebuie instalat într-o locație în care să fie mai puțin susceptibil la uzura cauzată de curgerea cerealelor. De exemplu, locația de instalare de mai jos a fost selectată pentru a se asigura că senzorul nu este instalat acolo unde există urme evidente de uzură pe ușă (observați diferența de vopsea).

Rețineți că amplasarea de mai jos este optimă pentru majoritatea mașinilor de recoltat, însă dacă recoltați în principal soia, luați în considerare amplasarea senzorului mai la dreapta pentru a evita acumularea de noroi.

Orientați senzorul de umiditate pentru a vă asigura că hamul de cabluri nu va afecta deschiderea ușii inferioare. Cablajul senzorului de umiditate trebuie să se îndrepte spre partea din spate a combinei.

Mai jos este un alt exemplu de la o ușă New Holland care arată amplasarea optimă a senzorului la tranziția dintre acumularea de resturi și uzură.

Din nou, dacă recoltați în principal soia, luați în considerare plasarea senzorului mai sus pe ușa trapei pentru a vă adapta la acumularea de noroi.

Pa I De Instalare

1) Scoateți ușa inferioară pentru o manevrare mai ușoară. După ce ați poziționat cu atenție șablonul de tăiere a senzorului de umiditate pe baza indicațiilor oferite în paragrafele anterioare, curățați suprafața ușii și lipiți șablonul inclus pe partea exterioară a ușii.

2) Folosiți un perforator central pentru a marca cu un pumn central cele două locații de găurire cu ferăstrăul.

3) Faceți o gaură pilot cu un burghiu de 3 mm pentru tăieturile cu ferăstrăul de găurit.

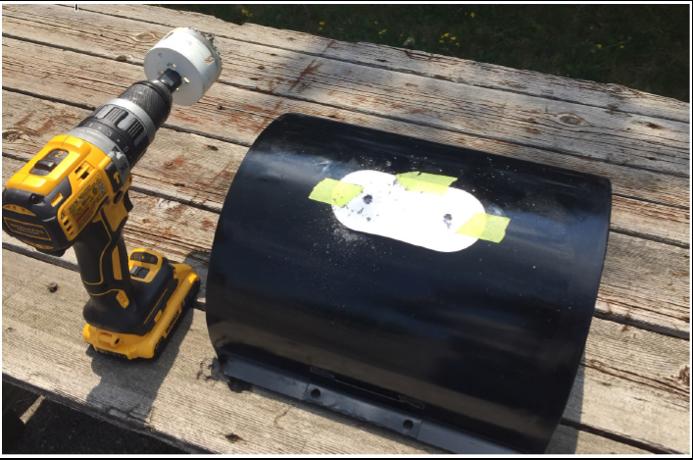

4) Folosiți un ferăstrău de găurit de 65 mm pentru a găuri două cercuri de găurit.

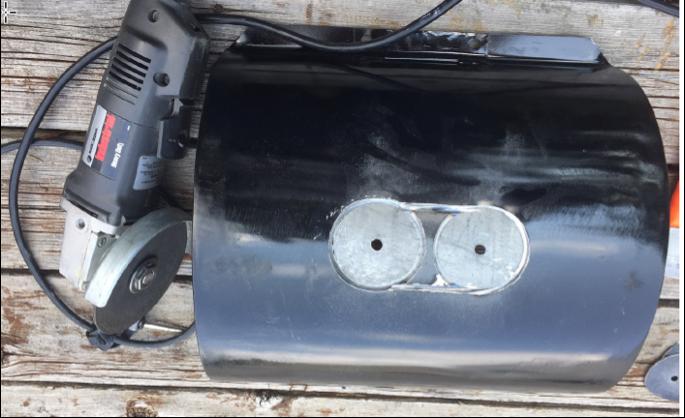

5) Opțiunea de a folosi un tăietor cu plasmă pentru a elibera deschiderea. Dacă se utilizează o lamă a discului de tăiere al polizorului unghiular, îndepărtați bucățile triunghiulare dintre cele două tăieturi cu ferăstrăul de găuri pentru a crea o deschidere curată.

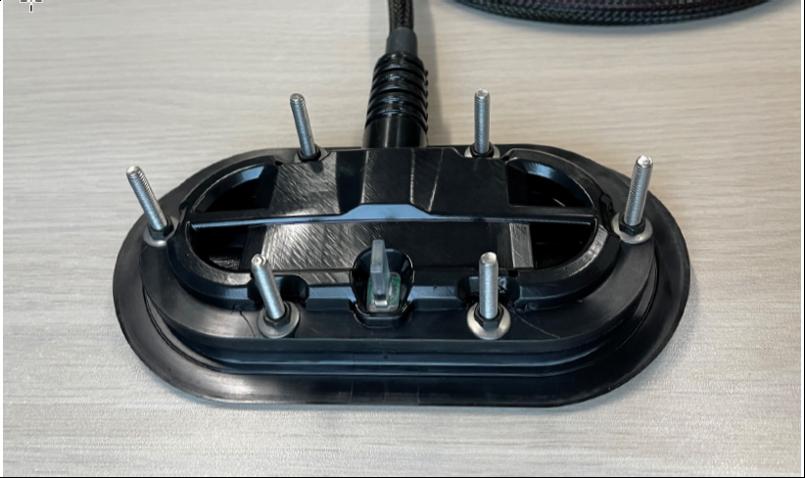

6) Montați flanșa senzorului de umiditate pe partea interioară a ușii trapei.

7) Așezați senzorul de umiditate pe flanșă. Aveți grijă să aliniați senzorul de umiditate și flanșa astfel încât crestătura de la baza cablului să se potrivească în crestătura flanșei.

8) Introduceți cele 6 șuruburi și fixați-le cu șaibele și piulițele furnizate, folosind o bucșă de 1/4" și o cheie Allen de 3/32". La acest pas, nu utilizați piulițele Nyloc.

Nyloc. Strângeți-le folosind o priză de 11/32". Evitați să strângeți prea tare.

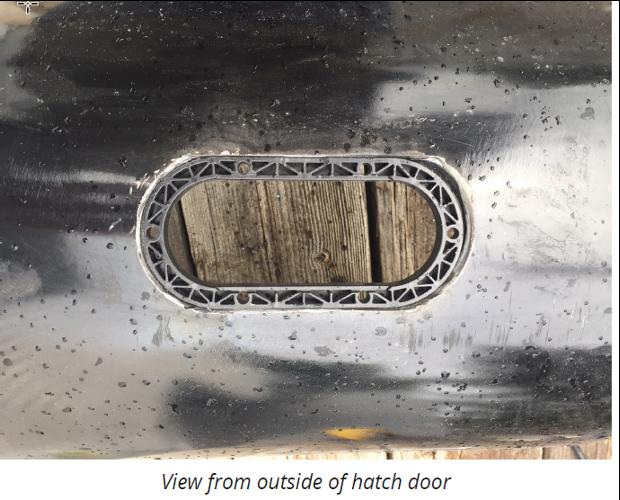

10) Asigurați-vă că între senzorul de umiditate și ușa trapei se realizează o etanșare etanșă

11) Conectați cablajul senzorului de umiditate la cablajul de interconectare a senzorului de monitorizare a randamentului.

Instalarea senzorului de umiditate este acum completă. Pentru îndrumări privind utilizarea, vă rugăm să consultați Ghidul aplicației FarmTRX Harvest sau Ghidul de pornire rapidă inclus în kitul dvs.
