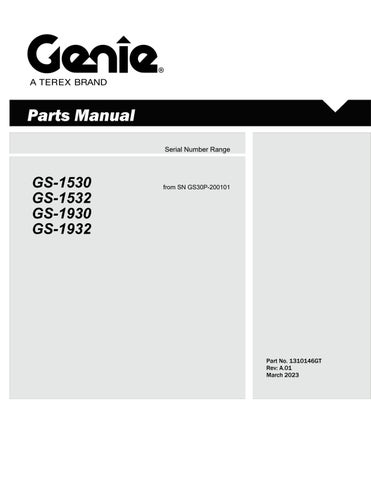

Parts Manual Serial Number Range
GS-1530 GS-1532 GS-1930 GS-1932
from SN GS30P-200101
Part No. 1310146GT Rev: A.01 March 2023
March 2023
2
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
3
March 2023
4
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
5
March 2023
6
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023 Table of Contents
Description
Page
001 Parts Stocking List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
001.1 Parts Stocking List (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
001.2 Parts Stocking List (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
100 Decals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
101.1 GS-1530 & GS-1532, Battery Side, ANSI & Australia (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
101.2 GS-1530 & GS-1532, Battery Side, ANSI & Australia (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
102.1 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18
102.2 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22
103.1 Decals with Words, GS-1530 & GS-1532, Platform, ANSI & Australia (E-Drive, Hydraulic Drive) . . . . . .
26
104.1 Decals with Symbols, GS-1530 & GS-1532 Battery Side, ANSI & CE (E-Drive) . . . . . . . . . . . . . . . . . . . . . . .
28
104.2 Decals with Symbols, GS-1530 & GS-1532 Battery Side, ANSI & CE (H-Drive) . . . . . . . . . . . . . . . . . . . . . . .
30
105.1 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (E-Drive) . . . . . . . . . . . . . . .
32
105.2 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (H-Drive) . . . . . . . . . . . . . . .
36
106.1 Decals with Symbols, GS1530 & GS1532 Platform ANSI & CE (E-Drive, Hydraulic Drive) . . . . . . . . . . . . .
40
107.1 Decals with Words, GS-1930 Battery Side, ANSI & Australia (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42
107.2 Decals with Words, GS-1930 Battery Side, ANSI & Australia (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
44
108.1 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (E-Drive) . . . . . . . . . . . . . . . . . . . . .
46
108.2 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (H-Drive) . . . . . . . . . . . . . . . . . . . . .
50
109.1 Decals with Words, GS-1930 Platform, ANSI & Australia (E-Drive, Hydraulic Drive) . . . . . . . . . . . . . . . . . .
54
110.1 Decals with Symbols, GS-1930 Battery Side, ANSI & CE (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
56
110.2 Decals with Symbols, GS-1930 Battery Side, ANSI & CE (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
58
111.1 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . .
60
111.2 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . .
64
112.1 Decals with Symbols, GS-1930 Platform, ANSI & CE (E-Drive, Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . .
68
113.1 Decals with Words, GS-1932 Battery Side, ANSI & Australia (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
70
113.2 Decals with Words, GS-1932 Battery Side, ANSI & Australia (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
72
114.1 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (E-Drive) . . . . . . . . . . . . . . . . . . . . .
74
114.2 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (H-Drive) . . . . . . . . . . . . . . . . . . . . .
78
115.1 Decals with Words, GS-1932 Platform, ANSI & Australia (E-Drive, Hydraulic Drive) . . . . . . . . . . . . . . . . . .
82
116.1 Decals with Symbols, GS-1932 Battery Side, ANSI & CE (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
84
116.2 Decals with Symbols, GS-1932 Battery Side, ANSI & CE (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
86
117.1 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . .
88
117.2 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (H-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . .
92
118.1 Decals with Symbols, GS-1932 Platform, ANSI & CE (E-Drive, Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . .
96
200 Drive Chassis Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
98
201.1 Steer Linkage and Wheels (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
98
201.2 Steer Linkage and Wheels (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
102
202.1 Non-Steer Axle Installation (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
106
202.2 Non-Steer Axle Installation (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
108
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
7
March 2023 Table of Contents
Description
8
Page
203.1 Level Sensor Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
110
204.1 Pothole Protection Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
112
205.1 Battery Pack Module (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
116
205.2 Battery Pack Module (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
118
206.1 Battery Charger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
120
207.1 Power Unit Module (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
122
207.2 Power Unit Module (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
124
208.1 Ground Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
128
209.1 Electrical Wiring (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
132
209.2 Electrical Wiring (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
134
210.1 Power Cables (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
138
210.2 Power Cables (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
140
211.1 Function Manifold and Accumulator Components (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
142
300 Scissor Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
144
301.1 Scissor Assembly Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
144
302.1 Scissor Assembly, GS-1530/1532 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
146
303.1 Scissor Assembly, GS-1930/1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
150
400 Platform Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
154
401.1 Platform Components, GS-1530/1532 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
154
402.1 Platform Components. GS-1930/1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
158
403.1 Platform Gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
162
404.1 Power to Platform . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
164
405.1 Platform Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
168
406.1 Joystick Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
170
500 Hydraulic Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
172
501.1 Hydraulic Components (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
172
501.2 Hydraulics Components (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
174
502.1 Function manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
176
503.1 Check Valve Manifold (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
178
504.1 Brake Release Hand Pump Manifold (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
180
505.1 Hydraulic Power Unit, All Models (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
182
506.1 Power Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
184
507.1 Lift Cylinder Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
186
508.1 Hydraulic Hoses and Fittings (E-Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
188
508.2 Hydraulic Hoses and Fittings (Hydraulic Drive) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
190
600 Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
194
601.1 Alarm, Horn and Flashing Beacons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
194
602.1 Air Line to Platform . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
196
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023 Table of Contents
Description
Page
603.1 Voltage Inverter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
198
604.1 PCON Guard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
200
605.1 RCBO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
202
606.1 Lift Tools Work Tray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
204
607.1 Lift Tools Spill Guard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
206
608.1 Lift Tools Access Deck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
208
609.1 Lift Tools Pipe Cradle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
210
610.1 Lift Tools Panel Carrier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
212
700 Platform Overload . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
214
701.1 Platform Overload . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
214
Part Number Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
216
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
9
001 Parts Stocking List
March 2023
001.1 Parts Stocking List (E-Drive)
10
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
001 Parts Stocking List 001.1 Parts Stocking List (E-Drive)
Item
Part No.
Description
-
1257733GT
PAINT, WET, TRAFFIC BLACK(1 GL)** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-
1258567GT
PAINT, AEROSOL, TRAFFIC BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-
1268GT
PAINT,AEROSOL,GENIE GRAY*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-
1484GT
PAINT,AEROSOL,BRIGHT BLUE*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-
32150GT
PAINT, WET, GENIE BLUE (1 GL)** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-
32151GT
PAINT, WET, GENIE GRAY (1GL)** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
-
66399GT
GREASE,DIELECTRIC 4 OZ** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27581GT
MANUAL, EMI SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B
1298933GT
MANUAL, SAIA MANUAL OF RESPONSIBILITIES, MEWP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
1300318GT
FILTER, ELEMENT, SPIN ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
78546GT
BREATHER CAP, HYD. TANK, 1/4 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
11
001 Parts Stocking List
March 2023
001.2 Parts Stocking List (Hydraulic Drive)
12
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
001 Parts Stocking List 001.2 Parts Stocking List (Hydraulic Drive)
Item
Part No.
Description
A-
66399GT
GREASE,DIELECTRIC 4 OZ** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A-
1484GT
PAINT,AEROSOL,BRIGHT BLUE*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A-
1268GT
PAINT,AEROSOL,GENIE GRAY*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A-
1258567GT
PAINT, AEROSOL, TRAFFIC BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A-
32150GT
PAINT, WET, GENIE BLUE (1 GL)** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A-
32151GT
PAINT, WET, GENIE GRAY (1GL)** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A-
1257733GT
PAINT, WET, TRAFFIC BLACK(1 GL)** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27581GT
MANUAL, EMI SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B
1298933GT
MANUAL, SAIA MANUAL OF RESPONSIBILITIES, MEWP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
42079GT
PIN,COTTER,.156 X 2.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
78622GT
FILTER ASSY,SAE8,10 MIC,PAPR** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
78546GT
BREATHER CAP, HYD. TANK, 1/4 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
13
100 Decals
March 2023
101.1 GS-1530 & GS-1532, Battery Side, ANSI & Australia (E-Drive)
14
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 101.1 GS-1530 & GS-1532, Battery Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
1
31060GT
DECAL,DANGER DO NOT ALTER SWTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
5
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82657GT
DECAL,INSTRUCT,BATTERY CONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290668GT
DECAL,INSTRUCTIONS-CHARGER OP, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1290675GT
DECAL,DANGER,BATTERY SAFETY***,GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1292960GT
DECAL DANGER BRAKE REL SAFETY, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1298833GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
15
100 Decals
March 2023
101.2 GS-1530 & GS-1532, Battery Side, ANSI & Australia (H-Drive)
16
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 101.2 GS-1530 & GS-1532, Battery Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
1
31060GT
DECAL,DANGER DO NOT ALTER SWTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
5
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82657GT
DECAL,INSTRUCT,BATTERY CONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290668GT
DECAL,INSTRUCTIONS-CHARGER OP, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1290675GT
DECAL,DANGER,BATTERY SAFETY***,GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
T107029GT
DECAL DANGER BRAKE REL SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1298833GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
17
100 Decals
March 2023
102.1 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (E-Drive)
18
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 102.1 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
43619GT
DECAL,LABEL,SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
72999GT
DECAL,LABEL,PETRO CANADA*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
82366GT
DECAL,CHEVRON RANDO HD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1280819GT
DECAL,WARNING,CANCER AND REPRODUCTIVE HARM, PROP 65 . . . . . . . . . . . . . . . . . .
1
20
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1290659GT
DECAL,DANGER,ELECT HAZARD,PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1290664GT
DECAL,OP INST,GCON, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292051GT
DECAL,EMERGENCY LOWERING, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
19
100 Decals
March 2023
102.1 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (E-Drive)
20
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 102.1 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
29
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1292990GT
1
31
1293324GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (E-drive only) DECAL, ICES-2/CAN-2 COMPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32
1294685GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
35
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
21
100 Decals
March 2023
102.2 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (H-Drive)
22
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 102.2 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
43619GT
DECAL,LABEL,SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
72999GT
DECAL,LABEL,PETRO CANADA*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
82366GT
DECAL,CHEVRON RANDO HD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1280819GT
DECAL,WARNING,CANCER AND REPRODUCTIVE HARM, PROP 65 . . . . . . . . . . . . . . . . . .
1
20
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1284981GT
DECAL,ACCUMULATOR EXPLOSION HAZARD,WORD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1290659GT
DECAL,DANGER,ELECT HAZARD,PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1290664GT
DECAL,OP INST,GCON, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292051GT
DECAL,EMERGENCY LOWERING, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
23
100 Decals
March 2023
102.2 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (H-Drive)
24
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 102.2 GS-1530 & GS-1532, Ground Controls Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
29
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
1293324GT
DECAL, ICES-2/CAN-2 COMPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
1294685GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
35
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
25
100 Decals
March 2023
103.1 Decals with Words, GS-1530 & GS-1532, Platform, ANSI & Australia (E-Drive, Hydraulic Drive)
26
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 103.1 Decals with Words, GS-1530 & GS-1532, Platform, ANSI & Australia (E-Drive, Hydraulic Drive)
Item
Part No.
Description
1
1699GT
TAPE,WARNING,BLK/YEL,108'*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
28236GT
DECAL,WARN,IMPROPER OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
43618GT
DECAL,LABEL-DIRECTION ARROWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
44736GT
DECAL,DANGER,TIP-OVER,TILT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
62053GT
DECAL,COSMETIC,GENIE GS-1530** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
82557GT
DECAL,LABEL,PLAT CONT LOCATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
82568GT
DECAL,COSMETIC,GENIE GS-1532 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
137605GT
DECAL,E-STOP,GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
137656GT
DECAL,PROPEL,GR/GRC/GS,PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
144116GT
DECAL GENIE GS-1530 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
14
144117GT
DECAL,COSMETIC,GENIE GS1532BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
15
1281175GT
DECAL, LANYARD, FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
16
1283810GT
DECAL,STD,DUAL ZONE,GR/GS,UI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1293165GT
DECAL,DANGER/WARNING COMBO, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1294398GT
NEW ANSI CHECK MASK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1294635GT
DECAL, PLATFORM OVERLOAD LED INDICATOR LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1296034GT
DECAL,SMARTLINK,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
21
1296298GT
DECAL, DANGER, MAX CAPACITY 600LBS, SIDE FORCE 45/90LBS . . . . . . . . . . . . . . . . . . .
1
22
1296821GT
DECAL, WARNING, TOOL TRAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1296823GT
DECAL, WARNING, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1296824GT
DECAL, WARNING, PANEL CARRIER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
25
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1301158GT
DECAL,LABLE,FAULT CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
27
100 Decals
March 2023
104.1 Decals with Symbols, GS-1530 & GS-1532 Battery Side, ANSI & CE (E-Drive)
28
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 104.1 Decals with Symbols, GS-1530 & GS-1532 Battery Side, ANSI & CE (E-Drive)
Item
Part No.
Description
1
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
2
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
3
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
82481GT
DECAL,SYMBOL-BATTERY SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
114337GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1298834GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
29
100 Decals
March 2023
104.2 Decals with Symbols, GS-1530 & GS-1532 Battery Side, ANSI & CE (H-Drive)
30
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 104.2 Decals with Symbols, GS-1530 & GS-1532 Battery Side, ANSI & CE (H-Drive)
Item
Part No.
Description
1
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
2
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
3
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
82481GT
DECAL,SYMBOL-BATTERY SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
82495GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
114337GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1298834GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
31
100 Decals
March 2023
105.1 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (E-Drive)
32
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 105.1 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (E-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
97719GT
DECAL, LABEL, SAFETY ARM SYMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1290673GT
DECAL SYMBOL ELECTRIC HAZARD PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1292052GT
DECAL LABEL AUX LOWERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
33
100 Decals
March 2023
105.1 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (E-Drive)
34
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 105.1 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (E-Drive)
Item
Part No.
Description
29
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
35
100 Decals
March 2023
105.2 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (H-Drive)
36
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 105.2 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (H-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
97719GT
DECAL, LABEL, SAFETY ARM SYMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1284982GT
DECAL,ACCUMULATOR EXPLOSION HAZARD,SYMBOL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1290673GT
DECAL SYMBOL ELECTRIC HAZARD PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1292052GT
DECAL LABEL AUX LOWERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1305532GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1530/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
37
100 Decals
March 2023
105.2 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (H-Drive)
38
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 105.2 Decals with Symbols, GS-1530 & GS-1532 Ground Control Side, ANSI & CE (H-Drive)
Item
Part No.
Description
29
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
39
100 Decals
March 2023
106.1 Decals with Symbols, GS1530 & GS1532 Platform ANSI & CE (E-Drive, Hydraulic Drive)
40
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 106.1 Decals with Symbols, GS1530 & GS1532 Platform ANSI & CE (E-Drive, Hydraulic Drive)
Item
Part No.
Description
1
1699GT
TAPE,WARNING,BLK/YEL,108'*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43618GT
DECAL,LABEL-DIRECTION ARROWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
62053GT
DECAL,COSMETIC,GENIE GS-1530** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
82568GT
DECAL,COSMETIC,GENIE GS-1532 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
114338GT
DECAL,SYM-TIP-OVR,TILT ALARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
137605GT
DECAL,E-STOP,GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
137656GT
DECAL,PROPEL,GR/GRC/GS,PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
144116GT
DECAL GENIE GS-1530 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
144117GT
DECAL,COSMETIC,GENIE GS1532BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
14
1281175GT
DECAL, LANYARD, FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
15
1283810GT
DECAL,STD,DUAL ZONE,GR/GS,UI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1293166GT
DECAL,TIP-OVER,CRUSH, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1294688GT
DECAL,PLATFORM OVERLOAD, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1296034GT
DECAL,SMARTLINK,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
20
1296299GT
DECAL, DANGER, MAX CAPACITY 272KG, SIDE FORCE 200/400N . . . . . . . . . . . . . . . . . . . .
1
21
1298467GT
DECAL, SYMBOL, READ THE MANUAL, 2.38x1.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
41
100 Decals
March 2023
107.1 Decals with Words, GS-1930 Battery Side, ANSI & Australia (E-Drive)
42
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 107.1 Decals with Words, GS-1930 Battery Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
1
31060GT
DECAL,DANGER DO NOT ALTER SWTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
5
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82657GT
DECAL,INSTRUCT,BATTERY CONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290668GT
DECAL,INSTRUCTIONS-CHARGER OP, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1290675GT
DECAL,DANGER,BATTERY SAFETY***,GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1292960GT
DECAL DANGER BRAKE REL SAFETY, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1298833GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
43
100 Decals
March 2023
107.2 Decals with Words, GS-1930 Battery Side, ANSI & Australia (H-Drive)
44
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 107.2 Decals with Words, GS-1930 Battery Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
1
31060GT
DECAL,DANGER DO NOT ALTER SWTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
5
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82657GT
DECAL,INSTRUCT,BATTERY CONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290668GT
DECAL,INSTRUCTIONS-CHARGER OP, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1290675GT
DECAL,DANGER,BATTERY SAFETY***,GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
T107029GT
DECAL DANGER BRAKE REL SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1298833GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
45
100 Decals
March 2023
108.1 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (E-Drive)
46
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 108.1 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
43619GT
DECAL,LABEL,SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
72999GT
DECAL,LABEL,PETRO CANADA*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
82366GT
DECAL,CHEVRON RANDO HD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1280819GT
DECAL,WARNING,CANCER AND REPRODUCTIVE HARM, PROP 65 . . . . . . . . . . . . . . . . . .
1
20
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1290659GT
DECAL,DANGER,ELECT HAZARD,PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1290664GT
DECAL,OP INST,GCON, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292051GT
DECAL,EMERGENCY LOWERING, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
47
100 Decals
March 2023
108.1 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (E-Drive)
48
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 108.1 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
29
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
1293324GT
DECAL, ICES-2/CAN-2 COMPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
1294685GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
35
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
49
100 Decals
March 2023
108.2 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (H-Drive)
50
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 108.2 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
43619GT
DECAL,LABEL,SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
72999GT
DECAL,LABEL,PETRO CANADA*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
82366GT
DECAL,CHEVRON RANDO HD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1280819GT
DECAL,WARNING,CANCER AND REPRODUCTIVE HARM, PROP 65 . . . . . . . . . . . . . . . . . .
1
20
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1284981GT
DECAL,ACCUMULATOR EXPLOSION HAZARD,WORD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1290659GT
DECAL,DANGER,ELECT HAZARD,PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1290664GT
DECAL,OP INST,GCON, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292051GT
DECAL,EMERGENCY LOWERING, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
51
100 Decals
March 2023
108.2 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (H-Drive)
52
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 108.2 Decals with Words, GS-1930 Ground Controls Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
29
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
1293324GT
DECAL, ICES-2/CAN-2 COMPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
1294685GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
35
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
53
100 Decals
March 2023
109.1 Decals with Words, GS-1930 Platform, ANSI & Australia (E-Drive, Hydraulic Drive)
54
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 109.1 Decals with Words, GS-1930 Platform, ANSI & Australia (E-Drive, Hydraulic Drive)
Item
Part No.
Description
1
1699GT
TAPE,WARNING,BLK/YEL,108'*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
28236GT
DECAL,WARN,IMPROPER OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
43618GT
DECAL,LABEL-DIRECTION ARROWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
44736GT
DECAL,DANGER,TIP-OVER,TILT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
62054GT
DECAL,COSMETIC,GENIE GS-1930** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
82557GT
DECAL,LABEL,PLAT CONT LOCATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
114272GT
DECAL,COSMETIC,GENIE GS1930BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
137605GT
DECAL,E-STOP,GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
137656GT
DECAL,PROPEL,GR/GRC/GS,PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1281174GT
DECAL,LANYARD,FALL ARREST/FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
14
1283810GT
DECAL,STD,DUAL ZONE,GR/GS,UI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1293165GT
DECAL,DANGER/WARNING COMBO, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1294398GT
NEW ANSI CHECK MASK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1294635GT
DECAL, PLATFORM OVERLOAD LED INDICATOR LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1296034GT
DECAL,SMARTLINK,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
1296300GT
DECAL, DANGER, MAX CAPACITY 500LBS, SIDE FORCE 45/90LBS . . . . . . . . . . . . . . . . . . .
1
20
1296821GT
DECAL, WARNING, TOOL TRAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1296823GT
DECAL, WARNING, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1296824GT
DECAL, WARNING, PANEL CARRIER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
23
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1301158GT
DECAL,LABLE,FAULT CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
55
100 Decals
March 2023
110.1 Decals with Symbols, GS-1930 Battery Side, ANSI & CE (E-Drive)
56
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 110.1 Decals with Symbols, GS-1930 Battery Side, ANSI & CE (E-Drive)
Item
Part No.
Description
1
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
2
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
3
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
82481GT
DECAL,SYMBOL-BATTERY SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
114337GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1298834GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
57
100 Decals
March 2023
110.2 Decals with Symbols, GS-1930 Battery Side, ANSI & CE (H-Drive)
58
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 110.2 Decals with Symbols, GS-1930 Battery Side, ANSI & CE (H-Drive)
Item
Part No.
Description
1
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
2
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
3
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
82481GT
DECAL,SYMBOL-BATTERY SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
82495GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
114337GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1298834GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
59
100 Decals
March 2023
111.1 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (E-Drive)
60
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 111.1 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (E-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
97719GT
DECAL, LABEL, SAFETY ARM SYMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1290673GT
DECAL SYMBOL ELECTRIC HAZARD PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1292052GT
DECAL LABEL AUX LOWERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
61
100 Decals
March 2023
111.1 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (E-Drive)
62
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 111.1 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (E-Drive)
Item
Part No.
Description
29
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
63
100 Decals
March 2023
111.2 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (H-Drive)
64
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 111.2 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (H-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
97719GT
DECAL, LABEL, SAFETY ARM SYMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1284982GT
DECAL,ACCUMULATOR EXPLOSION HAZARD,SYMBOL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1290673GT
DECAL SYMBOL ELECTRIC HAZARD PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1292052GT
DECAL LABEL AUX LOWERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1305533GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1930 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
65
100 Decals
March 2023
111.2 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (H-Drive)
66
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 111.2 Decals with Symbols, GS-1930 Ground Control Side, ANSI & CE (H-Drive)
Item
Part No.
Description
29
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
67
100 Decals
March 2023
112.1 Decals with Symbols, GS-1930 Platform, ANSI & CE (E-Drive, Hydraulic Drive)
68
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 112.1 Decals with Symbols, GS-1930 Platform, ANSI & CE (E-Drive, Hydraulic Drive)
Item
Part No.
Description
1
1699GT
TAPE,WARNING,BLK/YEL,108'*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43618GT
DECAL,LABEL-DIRECTION ARROWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
62054GT
DECAL,COSMETIC,GENIE GS-1930** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
114272GT
DECAL,COSMETIC,GENIE GS1930BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
114338GT
DECAL,SYM-TIP-OVR,TILT ALARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
137605GT
DECAL,E-STOP,GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
137656GT
DECAL,PROPEL,GR/GRC/GS,PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1281174GT
DECAL,LANYARD,FALL ARREST/FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
13
1281175GT
DECAL, LANYARD, FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
14
1283810GT
DECAL,STD,DUAL ZONE,GR/GS,UI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1293166GT
DECAL,TIP-OVER,CRUSH, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1294688GT
DECAL,PLATFORM OVERLOAD, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1296034GT
DECAL,SMARTLINK,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
1296301GT
DECAL, DANGER, MAX CAPACITY 227KG, SIDE FORCE 200/400N . . . . . . . . . . . . . . . . . . . .
1
20
1298467GT
DECAL, SYMBOL, READ THE MANUAL, 2.38x1.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
69
100 Decals
March 2023
113.1 Decals with Words, GS-1932 Battery Side, ANSI & Australia (E-Drive)
70
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 113.1 Decals with Words, GS-1932 Battery Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
1
31060GT
DECAL,DANGER DO NOT ALTER SWTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
5
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82657GT
DECAL,INSTRUCT,BATTERY CONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290668GT
DECAL,INSTRUCTIONS-CHARGER OP, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1290675GT
DECAL,DANGER,BATTERY SAFETY***,GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1292960GT
DECAL DANGER BRAKE REL SAFETY, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1298833GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
71
100 Decals
March 2023
113.2 Decals with Words, GS-1932 Battery Side, ANSI & Australia (H-Drive)
72
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 113.2 Decals with Words, GS-1932 Battery Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
1
31060GT
DECAL,DANGER DO NOT ALTER SWTC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
5
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82657GT
DECAL,INSTRUCT,BATTERY CONNECT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290668GT
DECAL,INSTRUCTIONS-CHARGER OP, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1290675GT
DECAL,DANGER,BATTERY SAFETY***,GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
T107029GT
DECAL DANGER BRAKE REL SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1298833GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
73
100 Decals
March 2023
114.1 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (E-Drive)
74
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 114.1 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
43619GT
DECAL,LABEL,SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
72999GT
DECAL,LABEL,PETRO CANADA*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
82366GT
DECAL,CHEVRON RANDO HD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1280819GT
DECAL,WARNING,CANCER AND REPRODUCTIVE HARM, PROP 65 . . . . . . . . . . . . . . . . . .
1
20
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1290659GT
DECAL,DANGER,ELECT HAZARD,PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1290664GT
DECAL,OP INST,GCON, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292051GT
DECAL,EMERGENCY LOWERING, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
75
100 Decals
March 2023
114.1 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (E-Drive)
76
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 114.1 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (E-Drive)
Item
Part No.
Description
29
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
1293324GT
DECAL, ICES-2/CAN-2 COMPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
1294685GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
35
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
77
100 Decals
March 2023
114.2 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (H-Drive)
78
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 114.2 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43093GT
DECAL,LABEL,TIRE SPECS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
43619GT
DECAL,LABEL,SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
72999GT
DECAL,LABEL,PETRO CANADA*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
82366GT
DECAL,CHEVRON RANDO HD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
82561GT
DECAL,DANGER-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
1263543GT
DECAL,COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1280819GT
DECAL,WARNING,CANCER AND REPRODUCTIVE HARM, PROP 65 . . . . . . . . . . . . . . . . . .
1
20
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1284981GT
DECAL,ACCUMULATOR EXPLOSION HAZARD,WORD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1290659GT
DECAL,DANGER,ELECT HAZARD,PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1290664GT
DECAL,OP INST,GCON, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292051GT
DECAL,EMERGENCY LOWERING, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
79
100 Decals
March 2023
114.2 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (H-Drive)
80
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 114.2 Decals with Words, GS-1932 Ground Controls Side, ANSI & Australia (H-Drive)
Item
Part No.
Description
29
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
1293324GT
DECAL, ICES-2/CAN-2 COMPLIANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
1294685GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
35
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
81
100 Decals
March 2023
115.1 Decals with Words, GS-1932 Platform, ANSI & Australia (E-Drive, Hydraulic Drive)
82
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 115.1 Decals with Words, GS-1932 Platform, ANSI & Australia (E-Drive, Hydraulic Drive)
Item
Part No.
Description
1
1699GT
TAPE,WARNING,BLK/YEL,108'*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
28236GT
DECAL,WARN,IMPROPER OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
43618GT
DECAL,LABEL-DIRECTION ARROWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
44736GT
DECAL,DANGER,TIP-OVER,TILT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
82287GT
DECAL,COSMETIC,GENIE GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
82557GT
DECAL,LABEL,PLAT CONT LOCATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
137605GT
DECAL,E-STOP,GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
137656GT
DECAL,PROPEL,GR/GRC/GS,PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
144118GT
DECAL,COSMETIC,GENIE GS1932BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
1281174GT
DECAL,LANYARD,FALL ARREST/FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
14
1283810GT
DECAL,STD,DUAL ZONE,GR/GS,UI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1293165GT
DECAL,DANGER/WARNING COMBO, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1294398GT
NEW ANSI CHECK MASK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1294635GT
DECAL, PLATFORM OVERLOAD LED INDICATOR LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1296034GT
DECAL,SMARTLINK,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
1296300GT
DECAL, DANGER, MAX CAPACITY 500LBS, SIDE FORCE 45/90LBS . . . . . . . . . . . . . . . . . . .
1
20
1296821GT
DECAL, WARNING, TOOL TRAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1296823GT
DECAL, WARNING, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1296824GT
DECAL, WARNING, PANEL CARRIER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
23
1297433GT
DECAL, DANGER, ELECRICAL HAZARD, SLAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1301158GT
DECAL,LABLE,FAULT CODES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
83
100 Decals
March 2023
116.1 Decals with Symbols, GS-1932 Battery Side, ANSI & CE (E-Drive)
84
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 116.1 Decals with Symbols, GS-1932 Battery Side, ANSI & CE (E-Drive)
Item
Part No.
Description
1
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
2
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
3
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
82481GT
DECAL,SYMBOL-BATTERY SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
114337GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1298834GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
85
100 Decals
March 2023
116.2 Decals with Symbols, GS-1932 Battery Side, ANSI & CE (H-Drive)
86
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 116.2 Decals with Symbols, GS-1932 Battery Side, ANSI & CE (H-Drive)
Item
Part No.
Description
1
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
2
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
3
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
82481GT
DECAL,SYMBOL-BATTERY SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
82495GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
114337GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1290699GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1298834GT
DECAL, DANGER, TIP-OVER, BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
87
100 Decals
March 2023
117.1 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (E-Drive)
88
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 117.1 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (E-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
97719GT
DECAL, LABEL, SAFETY ARM SYMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1290673GT
DECAL SYMBOL ELECTRIC HAZARD PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1292052GT
DECAL LABEL AUX LOWERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1292275GT
DECAL, ELECTRIC DRIVE, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
89
100 Decals
March 2023
117.1 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (E-Drive)
90
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 117.1 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (E-Drive)
Item
Part No.
Description
29
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
91
100 Decals
March 2023
117.2 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (H-Drive)
92
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 117.2 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (H-Drive)
Item
Part No.
Description
1
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
38149GT
DECAL,LABEL,PATENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43658GT
DECAL,LABEL,PWR TO CHARGR 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
44980GT
DECAL,LABEL,PWR TO CHARGR 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
52475GT
DECAL,LABEL,TRANSPORT TIEDOWN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
72086GT
DECAL,LABEL,LIFTING EYE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
72143GT
DECAL,EMERGENCY STOP,GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
82474GT
DECAL,SYMBOL-USE SAFETY ARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
82666GT
DECAL,LABEL,FORKLIFT POCKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
97719GT
DECAL, LABEL, SAFETY ARM SYMB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1263542GT
DECAL, COMPARTMENT ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1272242GT
DECAL,MACHINE REGISTRATION/OWNER TRANSFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1278704GT
DECAL,CHARGE STATUS IND. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1283878GT
DECAL,TECH PRO LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1284982GT
DECAL,ACCUMULATOR EXPLOSION HAZARD,SYMBOL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1290673GT
DECAL SYMBOL ELECTRIC HAZARD PLUG, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1291624GT
DECAL COSM,GENIE UFT,CONNECT LEXAN COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1292052GT
DECAL LABEL AUX LOWERING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1292512GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1292513GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1292514GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1292515GT
DECAL COSM,GENIE LIFT CONNECT,ESN,SKU4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1292990GT
DECAL,RELEASE BRAKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
1305534GT
DECAL, LABEL, WHEEL LOAD, E-DRIVE, GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
93
100 Decals
March 2023
117.2 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (H-Drive)
94
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 117.2 Decals with Symbols, GS-1932 Ground Control Side, ANSI & CE (H-Drive)
Item
Part No.
Description
29
T112804GT
DECAL,GCON PANEL,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
95
100 Decals
March 2023
118.1 Decals with Symbols, GS-1932 Platform, ANSI & CE (E-Drive, Hydraulic Drive)
96
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
100 Decals 118.1 Decals with Symbols, GS-1932 Platform, ANSI & CE (E-Drive, Hydraulic Drive)
Item
Part No.
Description
1
1699GT
TAPE,WARNING,BLK/YEL,108'*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
28174GT
DECAL,POWER TO PLATFORM 230V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
28235GT
DECAL,POWER TO PLATFORM 115V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
43618GT
DECAL,LABEL-DIRECTION ARROWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
44981GT
DECAL,LABEL,AIRLINE 110 PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
82287GT
DECAL,COSMETIC,GENIE GS-1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
82487GT
DECAL,SYMBOL-READ THE MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
114338GT
DECAL,SYM-TIP-OVR,TILT ALARM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
137605GT
DECAL,E-STOP,GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
137656GT
DECAL,PROPEL,GR/GRC/GS,PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
144118GT
DECAL,COSMETIC,GENIE GS1932BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
1281174GT
DECAL,LANYARD,FALL ARREST/FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
13
1281175GT
DECAL, LANYARD, FALL RESTRAINED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
14
1283810GT
DECAL,STD,DUAL ZONE,GR/GS,UI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1293166GT
DECAL,TIP-OVER,CRUSH, GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1293217GT
DECAL SYMBOL ELECTRIC HAZARD GS-1330m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1294688GT
DECAL,PLATFORM OVERLOAD, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1296034GT
DECAL,SMARTLINK,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
1296301GT
DECAL, DANGER, MAX CAPACITY 227KG, SIDE FORCE 200/400N . . . . . . . . . . . . . . . . . . . .
1
20
1298467GT
DECAL, SYMBOL, READ THE MANUAL, 2.38x1.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
97
200 Drive Chassis Components
March 2023
201.1 Steer Linkage and Wheels (E-Drive)
98
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 201.1 Steer Linkage and Wheels (E-Drive)
Item
Part No.
Description
1
66770GT
FITTING,STRAIGHT DRIVE-IN ZERK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
3
1268954GT
BOLT,CARRIAGE,1/4-20X1.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
4
1306359GT
CLAMP, ONE HOLE, 0.60-0.65 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
1306006GT
PLATE, CABLE CLAMP BRACKET,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
237238GT
SCREW,HHF,M6-1.0X12,DIN6921,10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
7
42079GT
PIN,COTTER,.156 X 2.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
44780GT
NUT,CASTLE,1.125-18 UNEF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
44781GT
KEY,RECTANGULAR,.31X.28X1.25"* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1298917GT
TIRE/WHEEL, NON-MARKING, TAPERED SHAFT, 12x4.5” . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
1299144GT
DRIVETRAIN, MOTOR, GEARBOX, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11-
1296211GT
SPEED SENSOR SERVICE KIT (WITH SCREWS & GASKET) . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11-
1296213GT
BRAKE SERVICE KIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11-
1296210GT
BEARING SERVICE KIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11-
1296215GT
BRAKE COVER SERVICE KIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11-
1308080GT
SEAL KIT, GEARBOX, DRIVETRAIN, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11-
1308084GT
BEARING KIT, GEARBOX, DRIVETRAIN, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1306039GT
FORMING,CABLE TRAY,MINI YOKE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
1306359GT
CLAMP, ONE HOLE, 0.60-0.65 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
14
1256463GT
BOLT,CARRIAGE,1/4-20X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
15
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
16
824090GT
SCREW,HHF,3/8-16X1,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
17
39340GT
NUT,WELD,3/8-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
18
1304171GT
PLATE MOTOR GUARD, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
824093GT
SCREW, HHF, 3/8-16 X 1.75, 8, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
20
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
21
1300565GT
HYDRAULIC SYSTEM,GS/GR STEER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1259193GT
PIN,CLEVIS,3/4X2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
99
200 Drive Chassis Components
March 2023
201.1 Steer Linkage and Wheels (E-Drive)
100
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 201.1 Steer Linkage and Wheels (E-Drive)
Item
Part No.
Description
23
1259194GT
CLIP,HAIR PIN,.125X2,.5-.75,ZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1256109GT
SCREW,HHC,3/8-16X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
25
1255758GT
WASHER,FLAT,3/8,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
26
47548GT
BEARING,FLANGE,0.75IDX1.00ODX0.49L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
27
119619GT
BEARING,1.5 ID X 1.75 ODX1.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
28
1306905GT
GROMMET,RUBBER 1.3 ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
29
1306057GT
1
29B
1306060GT
30
105565GT
WELDMENT,YOKE, 30", MINI, LT, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1530, GS-1930 (ground control side) WELDMENT,YOKE, 32", MINI, RT, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1532, GS-1932 (ground control side) WASHER,THRUST, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31
1259195GT
PIN,CLEVIS,3/4X3.25,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
824128GT
RUE RING,3/4,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1306056GT
1
33B
1306058GT
34
1259192GT
WELDMENT,YOKE, 30", MINI, RT, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1530, GS-1930 (battery side) WELDMENT,YOKE, 32", MINI, LT, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1532, GS-1932 (battery side) SCREW, YOKE LOCK, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35
1306041GT
FORMING,TERMINAL COVER,SIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
36
1306040GT
FORMING,TERMINAL COVER,TOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
37
1255757GT
BOLT,CARRIAGE,3/8-16X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
38
1309740GT
WELDMENT, TIE ROD, GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
39
56912GT
SPRING CLIP,1/4-20,.025-.15X.54,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
40
824079GT
SCREW,HHF,1/4-20X1,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
41
1257082GT
WASHER,SHIM,.75X1.125X.030,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 2
1 2
101
200 Drive Chassis Components
March 2023
201.2 Steer Linkage and Wheels (Hydraulic Drive)
102
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 201.2 Steer Linkage and Wheels (Hydraulic Drive)
Item
Part No.
Description
1
66770GT
FITTING,STRAIGHT DRIVE-IN ZERK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
105051GT
FORMING,HOSE CLAMP SUPPORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1256123GT
SCREW,HHC,1/4-20X3.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
58592GT
PLATE,HOSE ROUTG,BULKHEAD(PTD) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
78736GT
CLAMP,2 HOSE,PLASTIC,5/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
7
1255757GT
BOLT,CARRIAGE,3/8-16X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
1256109GT
SCREW,HHC,3/8-16X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1255758GT
WASHER,FLAT,3/8,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
47548GT
BEARING,FLANGE,0.75IDX1.00ODX0.49L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
12
84571GT
TIE ROD ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12-
47548GT
BEARING,FLANGE,0.75IDX1.00ODX0.49L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
12-
1309740GT
1
13
1306994GT
13B
1307063GT
14
1259195GT
WELDMENT, TIE ROD, GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (bearings not included) WELDMENT,YOKE, 30", MINI, LT, H-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1530, GS-1930 (battery side) WELDMENT,YOKE, 32", MINI, LT, H-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1532, GS-1932 (battery side) PIN,CLEVIS,3/4X3.25,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
824128GT
RUE RING,3/4,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
105122GT
WHEEL & TIRE ASSY,LP,12"****** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
17
1256287GT
SCREW,HHC,1/2-13X3.5,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
18
1274172GT
NUT,NYLOCK FLG,1/2-13,G,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
19
96388GT
2
20
105547GT
MOTOR,HYDRAULIC,530,14.0CU.IN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 501.2) CYLINDER,GS/GR STEER*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21
1259193GT
PIN,CLEVIS,3/4X2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1259194GT
CLIP,HAIR PIN,.125X2,.5-.75,ZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
44780GT
NUT,CASTLE,1.125-18 UNEF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
24
44781GT
KEY,RECTANGULAR,.31X.28X1.25"* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
25
42079GT
PIN,COTTER,.156 X 2.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 1 1
103
200 Drive Chassis Components
March 2023
201.2 Steer Linkage and Wheels (Hydraulic Drive)
104
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 201.2 Steer Linkage and Wheels (Hydraulic Drive)
Item
Part No.
Description
26
119619GT
BEARING,1.5 ID X 1.75 ODX1.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
27
1306993GT
1
27B
1307062GT
28
105565GT
WELDMENT,YOKE, 30", MINI, RT, H-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1530, GS-1930 (ground control side) WELDMENT,YOKE, 32", MINI, RT, H-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1532, GS-1932 (ground control side) WASHER,THRUST, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29
1288705GT
FORMING, LH BRACKET, DRIVE MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1288704GT
FORMING, RH BRACKET, DRIVE MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 2
105
200 Drive Chassis Components
March 2023
202.1 Non-Steer Axle Installation (E-Drive)
106
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 202.1 Non-Steer Axle Installation (E-Drive)
Item
Part No.
Description
1
1255759GT
BOLT,CARRIAGE,1/2-13X2,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
2
1274172GT
NUT,NYLOCK FLG,1/2-13,G,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
3
1304828GT
1
3B
1301777GT
3C
1304829GT
4
1259191GT
CWT,REAR,GS1932,OUTDOOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1932 outdoor, XH COUNTERWEIGHT,GS1932,E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1930 CWT,REAR,GS1932,AUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1932 outdoor, AUS SCREW,BHC,3/8-16X1.75,F835,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
1298917GT
TIRE/WHEEL, NON-MARKING, TAPERED SHAFT, 12x4.5” . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
1298930GT
ASSY,NON-DRIVE SPINDLE,GS30,E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6-
1308091GT
BEARING KIT, SPINDLE, GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
78680GT
2
8
1257862GT
PLATE, BRAKE SPACER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1532, GS-1932 SCREW,HHF,1/2-13X2.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
1256179GT
BOLT,CARRIAGE,1/2-13X1.5,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1274172GT
NUT,NYLOCK FLG,1/2-13,G,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
1306403GT
WELDMENT, LADDER, MINI, THREE RUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
128584GT
SWITCH TOGGLE SPDT 2P MNT SHDR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Ref. Electrical Plugs and Cords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
Qty.
1 1 2
8
14
1270281GT
ASSEMBLY, CHARGER STATUS LED, 2V, BCI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1303685GT
FORMING,REAR BRKT,E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15B
1303686GT
1
16
128118GT
FORMING,REAR BRKT,E-DRIVE,US PLUG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (US Plug option) BUSHING,STRAIN RELIEF,.875/.40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
824067TAGT
SCREW, HHC, 3/8-16 X 1, 8, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
18
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
39232GT
CABLE,EMERGENCY DOWN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
107
200 Drive Chassis Components
March 2023
202.2 Non-Steer Axle Installation (Hydraulic Drive)
108
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 202.2 Non-Steer Axle Installation (Hydraulic Drive)
Item
Part No.
Description
1
1305724GT
FORMING, REC. PLUG BRKT, H-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B
1306406GT
FORMING,REAR BRKT,H-DRIVE,CE PLUG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1C
144226GT
FORMING, REC. PLUG BRKT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6595GT
3
1270281GT
PLUG,ELECTRICAL,DOMESTIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 406.1 for all options ASSEMBLY, CHARGER STATUS LED, 2V, BCI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
44781GT
KEY,RECTANGULAR,.31X.28X1.25"* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
44780GT
NUT,CASTLE,1.125-18 UNEF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
42079GT
PIN,COTTER,.156 X 2.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
105122GT
WHEEL & TIRE ASSY,LP,12"****** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
1256287GT
8
8A
1257102GT
9
1274172GT
SCREW,HHC,1/2-13X3.5,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1530 & GS-1930 models only SCREW,HHC,1/2-13X5,8,ZAG ...................................................... GS-1532 & GS-1932 models only NUT,NYLOCK FLG,1/2-13,G,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
96257GT
BRAKE,HYDRAULIC*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
78680GT
2
12
1256179GT
PLATE, BRAKE SPACER ...................................................... GS-1532 & GS-1932 models only BOLT,CARRIAGE,1/2-13X1.5,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
1258393GT
PLATE, COUNTERWEIGHT LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1255759GT
BOLT,CARRIAGE,1/2-13X2,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
15
1300185GT
ASSY,MINI LADDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15-
1306403GT
WELDMENT, LADDER, MINI, THREE RUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
1259191GT
SCREW,BHC,3/8-16X1.75,F835,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1304828GT
1
17-
1301777GT
17-
1304829GT
18
105067GT
CWT,REAR,GS1932,OUTDOOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1932 outdoor, XH COUNTERWEIGHT,GS1932,E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1932 CWT,REAR,GS1932,AUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1932 outdoor, AUS MANIFOLD,BRAKE RELEASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 504.1 for detail)
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
8 8
2
1 1 1
109
200 Drive Chassis Components
March 2023
203.1 Level Sensor Installation
110
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 203.1 Level Sensor Installation
Item
Part No.
Description
1
823368GT
SENSOR,LEVEL,UNIVERSAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
824216GT
SCREW, PHPM, 10-32 X 1.5, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
1274168GT
NUT,NYLOCK,10-32,A,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
4
96948GT
SWITCH,LIMIT,W/ROLLER ARM*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
1299695GT
FORMING,ALARM BRACKET,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
1261183GT
2
6-
1254572GT
ASSEMBLY,VISUAL IND LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (option) LIGHT,TURN SIGNAL,1.25" LED,AM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6-
1270162GT
2
6-
1271521GT
7
47238GT
ASSEMBLY, BEACON LED, 24V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 1261183 HARNESS, BEACON, LED, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 1261183 GROMMET,RUBBER 1.5 ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
824125GT
BOLT,CARRIAGE,3/8-16X1,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1255797GT
BOLT,CARRIAGE,1/4-20X2,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
78736GT
CLAMP,2 HOSE,PLASTIC,5/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
96196GT
PLATE,HOSE ROUTING,BULKHEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
1256679GT
NUT,SERRATED,1/4-20,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
14
1303779GT
1
15
1256463GT
16
1277924GT
17
1255756GT
MOTOR CONTROLLER,24V,90A DUAL AC,150A PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (only E-Drive) BOLT,CARRIAGE,1/4-20X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (only E-Drive) NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (only E-Drive) BOLT,CARRIAGE,1/4-20X1.5,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
2
1 1
2 2 3
111
200 Drive Chassis Components
March 2023
204.1 Pothole Protection Assembly
112
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 204.1 Pothole Protection Assembly
Item
Part No.
Description
2
1300036GT
Ref.Wheel and Tire Assy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 201.1) ASSY,POT HOLE PUSHER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1300053GT
WLDMT/ASSY,PH GUIDE,E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3-
1300540GT
BEARING,2.03IDX2.25ODX1.00L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
4
1255757GT
BOLT,CARRIAGE,3/8-16X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
5
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
6
1300027GT
PLATE,POTHOLE LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1303129GT
BEARING,POTHOLE GUARD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1259197GT
PIN,CLEVIS,.625X1.88,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
9
1259180GT
WASHER,SHIM,.625X1.188X.064,ZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
10
1259177GT
RUE RING,5/8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
11
78086GT
BALL STUD, GAS STRUT, 3/8-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
1283028GT
NUT,LP NYLOCK,3/8-16,2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
39542GT
GAS SHOCK,SCISSORS*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1298928GT
WELDMENT, POTHOLE, LEFT SIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
96085GT
WASHER,THRUST,.63 X 1.13 X .06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
16
1259177GT
RUE RING,5/8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
17
1259179GT
PIN,CLEVIS,.625X1.79,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
18
824128GT
RUE RING,3/4,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
96133GT
PIN,CLEVIS,.75 X 2.31 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1259686GT
WASHER,FLAT,.765X1.312X.093,ZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1300029GT
WLDMT/ASSY,PH BELLCRANK LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1259178GT
PIN,CLEVIS,.375X1.75,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
12016GT
PIN,COTTER,.125 X .75 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
825358GT
WASHER,FLAT,5/16,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
96541GT
CAM FOLLOWER,1.125X.375,DELRIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1298927GT
WELDMENT, POTHOLE, RIGHT SIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1300025GT
PLATE,POTHOLE LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
113
200 Drive Chassis Components
March 2023
204.1 Pothole Protection Assembly
114
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 204.1 Pothole Protection Assembly
Item
Part No.
Description
28
105156GT
BUSHING,FLNGD,.63 X .77 X .38 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
29
96948GT
SWITCH,LIMIT,W/ROLLER ARM*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
30
1302399GT
PLATE, SWITCH BRACKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
1274168GT
NUT,NYLOCK,10-32,A,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
1257264GT
SCREW,BHC,10-32X1.5,F835,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
33
1298911GT
PLATE, REAR BULKHEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
105060GT
GROUND STRAP, 8"LG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
35
1255757GT
BOLT,CARRIAGE,3/8-16X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
36
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
115
200 Drive Chassis Components
March 2023
205.1 Battery Pack Module (E-Drive)
116
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 205.1 Battery Pack Module (E-Drive)
Item
Part No.
Description
1
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
1290574GT
FORMING,CONTACTOR/FUSE BRACKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
1288481GT
QUICK DISCONNECT CASING, BATT SB120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
826516GT
SCREW, PHPM, 10-32 X 1.0, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
1274168GT
NUT,NYLOCK,10-32,A,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
18503GT
NUT, LOCKING - LG FLANGE 5/16 - 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
825358GT
WASHER,FLAT,5/16,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
40833GT
FUSE, 275AMP, VERY FAST ACTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
66717GT
1
11
1259266GT
FUSE BLOCK, ANN & ANL FUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (includes mounting fasteners) SCREW,HEX UNSLOTTED,14-10X.5,TYPE C,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
1307960GT
WELDMENT, BATTERY TRAY,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
30784-2550GT
THREADED ROD,(1/4-20),25.50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1256863GT
WASHER,FLAT,.75,F436,HRD,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
15
1299390GT
BATT,6V,210AH T605 LPT\3CAP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
15-
1255805GT
NUT,SERRATED,5/16-18,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
1256127GT
BOLT,CARRIAGE,1/4-20X1",GR 5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 1
18
824217GT
Ref. Battery Charger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 206.1) SCREW, PHPM SEMS ET, M4-.7 X 8, ZAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19
74268GT
CONTACTOR,AUX PUMP 24V,80A*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
55675GT
LATCH, LRG PADDLE HANDLE GS90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
2
3
117
200 Drive Chassis Components
March 2023
205.2 Battery Pack Module (Hydraulic Drive)
118
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 205.2 Battery Pack Module (Hydraulic Drive)
Item
Part No.
Description
Qty.
1
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
2
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
3
1273054GT
FORMING, CONTACTOR/FUSE BRACKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
824037GT
NUT, HH JAM, 1/4-20, A, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
5
824080GT
SCREW,HHF,1/4-20X1.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
6
66397GT
QUICK DISCONNECT CASING,BATT** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
1255805GT
NUT,SERRATED,5/16-18,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
825358GT
WASHER,FLAT,5/16,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
1259266GT
SCREW,HEX UNSLOTTED,14-10X.5,TYPE C,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
40833GT
FUSE, 275AMP, VERY FAST ACTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
66717GT
1
12
1307806GT
13
30784-2550GT
FUSE BLOCK, ANN & ANL FUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (includes mounting fasteners) ASSY, GS BATTERY TRAY, H-DRIVE .. (does not include decals, please refer to section 1) (includes items 1, 2, 3, 13, 14, 17 and 20) THREADED ROD,(1/4-20),25.50 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
1256863GT
WASHER,FLAT,.75,F436,HRD,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15A
76494GT
BATT,6V,225AH T105 LPT\3CAP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15A-
18503GT
NUT, LOCKING - LG FLANGE 5/16 - 18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15A-
137770GT
15A-
137769GT
BATTERY WATERING KIT,24V UNIV ............. (to watch the installation video, copy and paste this link to your web browser) https: //www.youtube.com/watch?v=13zTtl-hWik BATTERY WATERING HAND PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15B
105150GT
15B-
137770GT
15B-
137769GT
16
1270456GT
17
1 1
4
BATTERY, AGM, 6V, (TROJAN) *** ...... (horizontal battery connections) (replaced 96205, vertical battery cable connections) BATTERY WATERING KIT,24V UNIV ............. (to watch the installation video, copy and paste this link to your web browser) https: //www.youtube.com/watch?v=13zTtl-hWik BATTERY WATERING HAND PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
1
1256679GT
CONTACTOR,DRIVE,24V,180A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (W/logo) NUT,SERRATED,1/4-20,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19
825349GT
Ref. Battery Charger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (Refer to 206.1) SCREW,PHPM,10-32X.38,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
20
55675GT
LATCH, LRG PADDLE HANDLE GS90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
2
119
200 Drive Chassis Components
March 2023
206.1 Battery Charger
120
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 206.1 Battery Charger
Item
Part No.
Description
1
1264372GT
CHARGER,24V,650W,USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
1272557GT
1-
1272844GT
1-
1279428GT
POWER CORD, IEC 320, 90 ................................................. power supply cord (ANSI/CSA models) CABLE,CHARGER, DC, W/ BTS ................................................... for AGM 'maintenance free' batteries KIT, DC BLOCK ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
1273576GT
2 3
1272557GT
4
Part No. 1310146GT
Qty.
CABLE ASSY,CHARGER/BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for standard 'flooded' batteries Ref. CABLE ASSY,CHARGER/BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 210.1) POWER CORD, IEC 320, 90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
Ref. PLUG, ELECTRICAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 403.1)
GS-1530,GS-1532,GS-1930,GS-1932
121
200 Drive Chassis Components
March 2023
207.1 Power Unit Module (E-Drive)
122
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 207.1 Power Unit Module (E-Drive)
Item
Part No.
Description
1
1298923GT
WELDMENT, HYDRAULIC TRAY, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1303364GT
FORMING, BRACKET, HYD HOSE CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
4
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
1283213GT
FORMING, CONTROL PANEL, TECH PRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
1252764GT
SPACER, GROUND CONTROL ECU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1300318GT
FILTER, ELEMENT, SPIN ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
55675GT
LATCH, LRG PADDLE HANDLE GS90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
66204GT
FILTER CAP (PLUG 1-1/2" NPT HEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1306167GT
POWER UNIT, 2606 MOTOR, MINI SLAB, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
78546GT
BREATHER CAP, HYD. TANK, 1/4 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1287951GT
PLATE, POWER UNIT MOUNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1260703GT
SCREW,FHS,3/8-16X1,F835,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
14
1255757GT
BOLT,CARRIAGE,3/8-16X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
15
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
81579GT
HORN, 24VDC, SPADE TERMINALS*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1304152GT
CLAMP, HOSE, HYD TRAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1255797GT
BOLT,CARRIAGE,1/4-20X2,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
39540GT
1
21-
72326GT
ALARM,STEADY TONE*** ........................................................ (STANDARD ALARM OPTION) NUT,PLASTIC,RING FOR ALARMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21B
1313257GT
WHITE NOISE ALARM 24VDC ...................................................... (WHITE NOISE ALARM OPTION)
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
123
200 Drive Chassis Components
March 2023
207.2 Power Unit Module (Hydraulic Drive)
124
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 207.2 Power Unit Module (Hydraulic Drive)
Item
Part No.
Description
1
231114GT
HYDR TRAY ASSY W/WORDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1A-
1307653GT
1
1B
231167GT
WELDMENT, HYDRAULIC TRAY, H-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (decals not included, refer to section one) HYDR TRAY ASSY,GS30 W/SYMBOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B-
1307653GT
1
2
824080GT
3
1277924GT
WELDMENT, HYDRAULIC TRAY, H-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (decals not included, refer to section one) SCREW,HHF,1/4-20X1.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to figure 208.1) NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
1280158GT
4A-
1276561GT
KIT,SLAB HYD TANK TUBE REPLACMENT ................................ (includes draw tube, return tube, and filter control mount) TUBE, ASSY, RETURN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4A-
1270598GT
TUBE, ASSY, DRAW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4B
1276562GT
FORMING,FILTER-CONTROLLER MOUNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Qty.
1
Ref. FORMING, CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
T108326GT
PLATE,HARNESS MOUNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
55675GT
Ref. GCON, GR/GRC/GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to figure 208.1) LATCH, LRG PADDLE HANDLE GS90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
66204GT
FILTER CAP (PLUG 1-1/2" NPT HEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1280158GT
11A-
1276561GT
KIT,SLAB HYD TANK TUBE REPLACMENT ................................ (includes draw tube, return tube, and filter control mount) TUBE, ASSY, RETURN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11A-
1276562GT
FORMING,FILTER-CONTROLLER MOUNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11B
1270598GT
TUBE, ASSY, DRAW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
78546GT
BREATHER CAP, HYD. TANK, 1/4 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
1280158GT
13A-
1270598GT
KIT,SLAB HYD TANK TUBE REPLACMENT ................................ (includes draw tube, return tube, and filter control mount) TUBE, ASSY, DRAW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13A-
1276562GT
FORMING,FILTER-CONTROLLER MOUNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13B
1276561GT
TUBE, ASSY, RETURN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
226163GT
1
14-
T109012GT
HYD. TANK KIT, GS30,32,46 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (includes items 15 and 16) TANK,HYD, SLAB SCISSORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
96855GT
CLAMP,HOSE,1 EAR,1-1/16*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
1
1
125
200 Drive Chassis Components
March 2023
207.2 Power Unit Module (Hydraulic Drive)
126
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 207.2 Power Unit Module (Hydraulic Drive)
Item
Part No.
Description
16
96709GT
GROMMET,SLAB HYD TANK*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
96699GT
SLEEVE,TANK SUPPORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18
824113GT
WASHER,FLAT,USS,1/4,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19
1256463GT
BOLT,CARRIAGE,1/4-20X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20
824078GT
SCREW,HHF,1/4-20X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21
Qty. 2
23
823408GT
24
6091GT
REF. FILTER ASSY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to figure 501.1) REF. ELECTRIC MOTOR/PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to figure 505.1) MOTOR CONTROLLER, DC,24V,300A .......... for machines that have had a contactor kit previously installed; replaced 218236 NUT, NYLOCK, 1/4-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25
1256863GT
WASHER,FLAT,.75,F436,HRD,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
26
51063GT
SCREW,PHILLIPS,RHM,10-32 X 1.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
22
27
Part No. 1310146GT
1 3
REF. BEACON ASSY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to figure 601.1)
GS-1530,GS-1532,GS-1930,GS-1932
127
200 Drive Chassis Components
March 2023
208.1 Ground Controls
128
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 208.1 Ground Controls
Item
Part No.
Description
1
1283213GT
FORMING, CONTROL PANEL, TECH PRO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
66812GT
BUTTON,PUSH,RED MUSHROOM HEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2-
58627GT
NUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-
66817GT
E-STOP NC CONTACT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
96452GT
CIRCUIT BREAKER, 7.0 AMP*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-
122994GT
NICKEL PLATED JAM NUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-
6700GT
WASHER,STAR,EXTERNAL,.375 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
96008-SGT
KEYSWITCH,3 POS. W/KEYS*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4-
37947GT
4-
83093GT
4-
85239GT
4-
96009GT
4-
96010GT
5
96010GT
KEYS,10 PACK*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold seperately) KEY SINGLE*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold seperately) NUT,RETAINER (96008) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold seperately) WASHER,NITRILE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold seperately) SCREW,PHILLIPS,PHM,8-32 X.25** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold seperately) SCREW,PHILLIPS,PHM,8-32 X.25** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
6
1272122GT
CONN, RECEP, 5 WAY, DEUTSCH, HD10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1272123GT
DUST CAP, RECEPTACLE, 5 WAY, CIRCULAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1253477GT
SCREW,PHPM,4-40X.5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
9
826854GT
NUT,NYLOCK,4-40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
10
1284285GT
GCON,STD,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
137562GT
DECAL,MEMBRANE, GR/GRC/GS GCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
137668GT
SCREW,PHM,6-19X.75, 48-2 TRI-L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
13
T106366GT
ENCLOSURE,GC27-25/GC21-19,FRNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
T106363GT
ADAPTER, RJ45, GC27-25/GC21-19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
137637GT
SCREW,PHM,4-20X.5, 48-2 TRI-L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
T106362GT
COVER, RJ45, GC27-25/GC21-19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
1284287GT
PCBA,GCON,STD,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
T106372GT
ENCLOSURE, GC21-19, BK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
51063GT
SCREW,PHILLIPS,RHM,10-32 X 1.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
129
200 Drive Chassis Components
March 2023
208.1 Ground Controls
130
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 208.1 Ground Controls
Item
Part No.
Description
20
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
21
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
131
200 Drive Chassis Components
March 2023
209.1 Electrical Wiring (E-Drive)
132
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 209.1 Electrical Wiring (E-Drive)
Item
Part No.
Description
Qty.
1
1307803GT
1
2
1301854GT
3
T112510GT
HARNESS,GROUND CONTROLLER,MINI E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.101 CABLE, BRAKE RELEASE SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.102 CABLE, PLATFORM CONTROL, 15XX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
T112509GT
CABLE,LFT CYL DN,15/19XX, W/LS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
1307875GT
ASSY,POTHOLE HARNESS,GS30, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
T112511GT
1
7
1272119GT
8
1270281GT
1 1
16
1291051GT
CABLE, PLATFORM CONTROL, 19XX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.106 HARNESS,LED CHRGER,GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.107 ASSEMBLY, CHARGER STATUS LED, 2V, BCI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.108 CABLE,CONTACT ALARM,CHASSIS TO PLAT,15XX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.109 (No longer available) ASSEMBLY, DOWN LIMIT, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.110 ASSY,ROT SENSR W/ HARNESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.111 ASSEMBLY, BEACON LED, 24V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.112 COMPOSITE MOTOR CABLE,MINI E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.113 CABLE,CONTACT ALARM,CHASSIS TO PLAT,19XX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.114 (No longer available) CABLE,CONTACT ALARM,45IN LINK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . no longer available HARNESS,CONTACT ALARM,GS30 PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
1289899GT
HARNESS, GATEWAY, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1308039GT
CABLE ASSY,MC TO POWER UNIT,RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1308041GT
CABLE ASSY,MC TO POWER UNIT,BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1273576GT
CABLE ASSY,CHARGER/BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1308037GT
CABLE ASSY,BATT,5.50"RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
232576GT
CABLE ASSY,BATT, 12" RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
233371GT
CABLE ASSY, BATT, 23"RD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1308040GT
CABLE ASSY,CONT TO MC,RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1272557GT
POWER CORD, IEC 320, 90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
232578GT
CABLE ASSY,BATT, 20" BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
1257058GT
1
28
43956GT
CABLE ASSY., BATT. 79" BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refer to 209.127 WIRE CABLE,14/3 CON.TPE JKT* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 10
T112507GT
11
T113136GT
12
1270162GT
13
1307809GT
14 15
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
1 1 1 1 1 2 2 1 1 1
1
133
200 Drive Chassis Components
March 2023
209.2 Electrical Wiring (Hydraulic Drive)
134
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 209.2 Electrical Wiring (Hydraulic Drive)
Item
Part No.
Description
Qty.
-
105214GT
-
56926GT
A
88335GT
CABLE TIE MOUNT, WINGED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . not shown CLIP,TIE HARNESS MOUNT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . not shown PLUG,DTM SEAL 20-24GA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
B
1264822GT
B-
1264834GT
1A
228786GT
1A-
233644GT
1A-
233711GT
1B
1263221GT
1C
T110891GT
1C-
233711GT
1D
1263220GT
KIT, TRC RETROFIT, STNDRD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Telematics (includes 1264834) INSTRN, TRC RETROFIT, STNDRD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HARNESS, GS SENSORS, ANSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI, CSA, S.America RESISTOR,200 OHM 10W,CERAMIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
T112507GT
HRNS ASSY,RESISTOR DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 228786 and T110891 HARNESS, GS SENSORS, ANSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI, CSA, S. America HARNESS, GS SENSORS, CE ...................................................... CE, AUS, Asia (Green connector) HRNS ASSY,RESISTOR DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 228786 and T110891 HARNESS, GS SENSORS, CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE, AUS, Asia REF. LEVEL SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 203.1 HARNESS, ROTARY ANGLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE and AUS ASSY,ROT SENSR W/ HARNESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE and AUS REF. BEACONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 601.1 ASSEMBLY, DOWN LIMIT, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
1307875GT
ASSY,POTHOLE HARNESS,GS30, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 3
T114031GT
4
T113136GT
5
8 9
1257824GT
10 11B
T112509GT
12
1291577GT
13 14
1258394GT
15 16 17
Part No. 1310146GT
REF. FUNCTION MANIFOLD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 502.1 HARNESS,FUNCTION MANIFOLD,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (Black connector) REF. LIFT CYLIDER VALVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 506.1 CABLE,LFT CYL DN,15/19XX, W/LS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE and AUS PRESSURE TRANSDUCER,0-5K PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . REF. GROUND CONTROLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 208.1 HARNESS, GS POWER CONTROL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (Grey connector) REF. MOTOR CONTROLLER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 207.1 REF. ELECTRICAL WIRING AND POWER CABLES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 210.1 REF. DC MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 505.1
GS-1530,GS-1532,GS-1930,GS-1932
1 1
1
1
1 1
1
1
1
135
200 Drive Chassis Components
March 2023
209.2 Electrical Wiring (Hydraulic Drive)
136
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 209.2 Electrical Wiring (Hydraulic Drive)
Item
Part No.
Description
18
96459GT
HARNESS ASSEMBLY, INVERTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22
T112510GT
REF. BATTERY CHARGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 206.1 REF. FUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 205.1 REF. BATTERY COMPARTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 205.1 CABLE, PLATFORM CONTROL, 15XX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22-
T112511GT
CABLE, PLATFORM CONTROL, 19XX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22A
218579GT
WIRE CABLE 18/5 - UNSHIELDED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
22B-
218579GT
WIRE CABLE 18/5 - UNSHIELDED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 274
22C
231921GT
KIT,CONN,RECEPT W/PIN AND LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22C-
231922GT
KIT,CONN,PLUG W/SCKT AND LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
144213GT
REF. Joystick Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 407.1 CHARGER INTERLOCK CBLE,GS30/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25
1272119GT
HARNESS,LED CHRGER,GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26
1270281GT
ASSEMBLY, CHARGER STATUS LED, 2V, BCI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 20 21
23
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
137
200 Drive Chassis Components
March 2023
210.1 Power Cables (E-Drive)
138
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 210.1 Power Cables (E-Drive)
Item
Part No.
Description
A
28131GT
WIRE LOOM,1.25 DIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
B
96110GT
BOOT, CABLE, TERMINAL COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
C
79140GT
BOOT,CABLE TERMINAL,RED,XL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
232576GT
CABLE ASSY,BATT, 12" RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1308040GT
CABLE ASSY,CONT TO MC,RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1257058GT
CABLE ASSY., BATT. 79" BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
1308037GT
CABLE ASSY,BATT,5.50"RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
5
96306GT
CABLE ASSY,BATT,9.50"RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
232578GT
CABLE ASSY,BATT, 20" BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1308039GT
CABLE ASSY,MC TO POWER UNIT,RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1257054GT
CABLE ASSY., BATT. 11.5" RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
66717GT
FUSE BLOCK, ANN & ANL FUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1288481GT
QUICK DISCONNECT CASING, BATT SB120 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
233371GT
CABLE ASSY, BATT, 23"RD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
40833GT
FUSE, 275AMP, VERY FAST ACTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
139
200 Drive Chassis Components
March 2023
210.2 Power Cables (Hydraulic Drive)
140
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 210.2 Power Cables (Hydraulic Drive)
Item
Part No.
Description
A
28131GT
WIRE LOOM,1.25 DIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
B
96110GT
BOOT, CABLE, TERMINAL COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
C
79140GT
BOOT,CABLE TERMINAL,RED,XL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
1
96304GT
CABLE ASSY,BATT,5.50"RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
2
96306GT
CABLE ASSY,BATT,9.50"RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1257054GT
CABLE ASSY., BATT. 11.5" RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
232578GT
CABLE ASSY,BATT, 20" BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
1257059GT
CABLE ASSY.,BATT. 74.5"RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
1257055GT
CABLE ASSY., BATT. 9.5" BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
66717GT
FUSE BLOCK, ANN & ANL FUSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
40833GT
FUSE, 275AMP, VERY FAST ACTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
232576GT
CABLE ASSY,BATT, 12" RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1257058GT
CABLE ASSY., BATT. 79" BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
233371GT
CABLE ASSY, BATT, 23"RD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
66397GT
QUICK DISCONNECT CASING,BATT** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
232582GT
GROUND WIRE ASSY,GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
233431GT
HRNS,CONTACTOR SIGNL,GS30/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1273576GT
15B
1272844GT
CABLE ASSY,CHARGER/BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (for 1264372) (standard batteries) CABLE,CHARGER, DC, W/ BTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (AGM batteries)
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
141
200 Drive Chassis Components
March 2023
211.1 Function Manifold and Accumulator Components (Hydraulic Drive)
142
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
200 Drive Chassis Components 211.1 Function Manifold and Accumulator Components (Hydraulic Drive)
Item
Part No.
Description
1
105209GT
CLAMP,CABLE & HOSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
824081GT
SCREW,HHF,1/4-20X1.5,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
6091GT
NUT, NYLOCK, 1/4-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
1277924GT
Ref. Function Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 502.1) NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
6
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
7
78422GT
ACCUMULATOR,180 PSI PRECHARGE* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
105210GT
FORMING, ACCUMULATOR BRACKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
105211GT
FORMING, ACCUMULATOR CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
143
300 Scissor Components
March 2023
301.1 Scissor Assembly Installation
144
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
300 Scissor Components 301.1 Scissor Assembly Installation
Item
Part No.
Description
1
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
2
1255757GT
BOLT,CARRIAGE,3/8-16X1.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
3
1300941GT
SLIDER, UHMW, GS1530 PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3A
1300940GT
SLIDER, UHMW, GS1930 PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
4
96126GT
SLIDER, UHMW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
824092GT
SCREW,HHF,3/8-16X1.5,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
825020GT
ROD END,.250X2.75,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
96253GT
WELDMENT, PLATFORM MOUNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
36369GT
BEARING,0.75IDX1.00ODX0.75L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
145
300 Scissor Components
March 2023
302.1 Scissor Assembly, GS-1530/1532
146
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
300 Scissor Components 302.1 Scissor Assembly, GS-1530/1532
Item
Part No.
Description
Qty.
--
56926GT
1
84578GT
1A-
96487GT
CLIP,TIE HARNESS MOUNT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . not shown INNER ARM ASSY,#3,15FT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
105280GT
3
96331GT
4
58000GT
5
105085GT
6
96121GT
7
1 6
WELDMENT,LINK PLATFORM MNT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number LINK BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
SAFETY CHOCK,SCISSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number PIN,MINI END*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1274166GT
WELDMENT, LINK, SINGLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number NUT,NYLOCK,3/8-16,C,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
824069GT
SCREW,HHC,3/8-16X2.5,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
47666GT
PIN,1.50DIAX9.13LG,1HOLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
105818GT
1
10A-
96487GT
WLDTMT,LINK,#1 INNER,15&19 FT .............................. US part number; (decals not included, refer to section one) BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10B-
105818GT
1
10B-
96487GT
WLDTMT,LINK,#1 INNER,15&19 FT .............................. US part number; (decals not included, refer to section one) BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
105183GT
2
12
105184GT
13
105182GT
14
824164GT
WLDMT,CABLE BRIDGE,BOTTOM,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number WELDMENT,CABLE BRIDGE,TOP,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number WLDMT,CABLE BRIDGE,LOWER,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number SNAP RING,EXTERNAL,1.25,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
1251799GT
WASHER,SHIM, 1.27 X 2.13 X 0.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
96130GT
PIN, MINI, CENTRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
824080GT
SCREW,HHF,1/4-20X1.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18
825020GT
ROD END,.250X2.75,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
20
1305162GT
PIN,CHASSIS PIVOT,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
21
84581GT
1
21B
84583GT
22
96120GT
OUTER ARM ASSY#1,15&19FT WORD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (USA, Canada, and Australia) OUTER ARM ASSY,#1,15&19FT SYMB ......................................... US part number; (Europe, Asia, South America) WELDMENT, LINK, INNER #2 .............................. US part number; (decals not included, refer to section one)
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
8
4
1
6
6
1 1 6
6
1 1
147
300 Scissor Components
March 2023
302.1 Scissor Assembly, GS-1530/1532
148
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
300 Scissor Components 302.1 Scissor Assembly, GS-1530/1532
Item
Part No.
Description
22A-
96487GT
BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
23
96283GT
PIN, CYLINDER, SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
Part No. 1310146GT
Qty.
REF. LIFT CYLINDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1)
GS-1530,GS-1532,GS-1930,GS-1932
149
300 Scissor Components
March 2023
303.1 Scissor Assembly, GS-1930/1932
150
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
300 Scissor Components 303.1 Scissor Assembly, GS-1930/1932
Item
Part No.
Description
Qty.
--
56926GT
1
84579GT
1A-
96487GT
CLIP,TIE HARNESS MOUNT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . not shown INNER ARM ASSY,#4 19FT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
105280GT
3
1 6 2
105085GT
WELDMENT,LINK PLATFORM MNT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number PIN,MINI END*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
96487GT
BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
5
96121GT
4
6
1274322GT
WELDMENT, LINK, SINGLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
824069GT
SCREW,HHC,3/8-16X2.5,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
58000GT
1
9
47666GT
SAFETY CHOCK,SCISSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number PIN,1.50DIAX9.13LG,1HOLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
105818GT
1
10A-
96487GT
WLDTMT,LINK,#1 INNER,15&19 FT .............................. US part number; (decals not included, refer to section one) BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10B
105818GT
WLDTMT,LINK,#1 INNER,15&19 FT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10B-
96487GT
BEARING,1.26IDX1.53ODX1.25L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
11
105183GT
WLDMT,CABLE BRIDGE,BOTTOM,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
12
105185GT
CLIP, CABLEBRIDGE, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
13
105184GT
2
13B
132185GT
14
105182GT
14B
132183GT
15
824164GT
WELDMENT,CABLE BRIDGE,TOP,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number WELDMENT,CABLE BRIDGE,TOP,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . China part number WLDMT,CABLE BRIDGE,LOWER,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number WLDMT,CABLE BRIDGE,LOWER,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . China part number SNAP RING,EXTERNAL,1.25,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
1251799GT
WASHER,SHIM, 1.27 X 2.13 X 0.1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
96130GT
PIN, MINI, CENTRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
18
1305162GT
PIN,CHASSIS PIVOT,MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
84581GT
1
19B
84583GT
20
84582GT
OUTER ARM ASSY#1,15&19FT WORD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (USA, Canada, Australia) OUTER ARM ASSY,#1,15&19FT SYMB ......................................... US part number; (Europe, Asia, South America) INNER ARM ASSY,#2,15/19 FT,WRD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . US part number
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
6
1
6
3 1 1 8
1 1
151
300 Scissor Components
March 2023
303.1 Scissor Assembly, GS-1930/1932
152
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
300 Scissor Components 303.1 Scissor Assembly, GS-1930/1932
Item
Part No.
Description
21
96283GT
PIN, CYLINDER, SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
96331GT
Ref. Lift Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1) LINK BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
24
824080GT
SCREW,HHF,1/4-20X1.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25
825020GT
ROD END,.250X2.75,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
2
153
400 Platform Components
March 2023
401.1 Platform Components, GS-1530/1532
154
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 401.1 Platform Components, GS-1530/1532
Item
Part No.
Description
1
3
1253478GT
Ref. Platform Control Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 405.1) Ref. Platform Control Box Mount Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 405.1) SCREW,HHF,3/8-16X2,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
1283027GT
NUT,LP NYLOCK,5/16-18,2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
825358GT
WASHER,FLAT,5/16,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
1259223GT
BOLT,SHS,3/8X.375X5/16-18,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
47166GT
BRACKET,FOOT PEDAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
47225GT
TAPE,NON-SKID,DIE CUT,1.38X1.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
96413GT
WLDMT,LOCKING ROLLER SUPPORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1259181GT
PIN,LOCK,0.5X3.125,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
39469GT
SPRING,COMPRESSION.485 X1.75** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
41630GT
HOUSING, LOCK PIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1255758GT
WASHER,FLAT,3/8,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1283028GT
NUT,LP NYLOCK,3/8-16,2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
96247GT
1
15B
1311033GT
16
21279GT
WELDMENT,ROLLER BRACKET,RT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . to SN GS30P-2015576 WELDMENT, ROLLER BRACKET RT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . from SN GS30P-201557 BUTTON, .800 O.D. X .281 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
47163GT
ROLLER,PLATFORM EXTENSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
18
1274596GT
WELDMENT, FOLDING, SIDERAIL, MAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
T113787GT
RIVET,ALUM,STL,.188 X .250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20
20
39310GT
WEAR/GUIDE PAD MAIN PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
21
39474GT
WEAR PAD,PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
22
824090GT
SCREW,HHF,3/8-16X1,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
1288281GT
PLATE, GATE LIP, MINI GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1290029GT
RIVET, AL, AL, .25 X .875 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
26
1302484GT
WLDMNT, PLATFORM, GS1530, PUNCHED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
39328GT
NUT,WELD,3/8-16,BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
1 2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 4
155
400 Platform Components
March 2023
401.1 Platform Components, GS-1530/1532
156
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 401.1 Platform Components, GS-1530/1532
Item
Part No.
Description
28
824067GT
SCREW,HHC,3/8-16X1,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
29
66890GT
WLDMT, MAIN SIDERAIL,UPP,RT ** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
29-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30
47188GT
FOAM,CLOSED CELL 1.75X.250X18" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
66886GT
ENTRY SWING TUBE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
66485GT
TUBE, VERT, FOLDING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1259182GT
Ref. SWING GATE ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 403.1) PIN,WIRE LOCK 3/8 X 2 -1/2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
34-
78022GT
35
1274596GT
LANYARD,BLACK NYLON,TYPE 1*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (CE & Australia models) WELDMENT, FOLDING, SIDERAIL, MAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
36
66889GT
WLDMT, MAIN SIDERAIL,UPP,LT ** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
36-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37
1277860GT
GLIDE BUTTON, FOLDING RAILS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
38
1260926GT
BOLT,CARRIAGE,3/8-16X2.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
39
1302489GT
WLDMNT, EXT DECK, MINI, PUNCHED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
40
44743GT
1
40B-
24514GT
40B-
824082GT
MANUAL BOX W/DECALS*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USA/Canada/Australia BOX,INSTRUCTION STORAGE ......................... Europe/Asia/South America (decal required; refer to Section100) SCREW, HHF, 1/4-20 X 1.75, 8, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
40B-
1271924GT
WELDMENT, CABLE TRACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
40B-
825358GT
WASHER,FLAT,5/16,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
41
1274595GT
WELDMENT, EXTENSION DECK RAIL, LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
41-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42
96849GT
WLDMT,DECAL PLATE, GS30/32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
43
1274594GT
WELDMENT, EXTENSION DECK RAIL, UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
43-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
44
96246GT
WELDMENT,ROLLER BRACKET,LT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
45
96200GT
1
46
824078GT
WLDMT, LANYARD ROLLER BRKT ............................................... (decals not included, refer to section one) SCREW,HHF,1/4-20X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 4
4
157
400 Platform Components
March 2023
402.1 Platform Components. GS-1930/1932
158
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 402.1 Platform Components. GS-1930/1932
Item
Part No.
Description
1
3
1253478GT
Ref. Platform Control Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 405.1) Ref. Platform Control Box Mount Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 405.1) SCREW,HHF,3/8-16X2,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
1283027GT
NUT,LP NYLOCK,5/16-18,2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
825358GT
WASHER,FLAT,5/16,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
1259223GT
BOLT,SHS,3/8X.375X5/16-18,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
47166GT
BRACKET,FOOT PEDAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
47225GT
TAPE,NON-SKID,DIE CUT,1.38X1.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
96413GT
WLDMT,LOCKING ROLLER SUPPORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1259181GT
PIN,LOCK,0.5X3.125,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
39469GT
SPRING,COMPRESSION.485 X1.75** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
41630GT
HOUSING, LOCK PIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1255758GT
WASHER,FLAT,3/8,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1283028GT
NUT,LP NYLOCK,3/8-16,2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
96247GT
1
15B
1311033GT
16
21279GT
WELDMENT,ROLLER BRACKET,RT*** ............................................ (ground controls side), to SN GS30P-201556 WELDMENT, ROLLER BRACKET RT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . from SN GS30P-201557 BUTTON, .800 O.D. X .281 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
47163GT
ROLLER,PLATFORM EXTENSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
18
1274596GT
WELDMENT, FOLDING, SIDERAIL, MAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
T113787GT
RIVET,ALUM,STL,.188 X .250 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20
20
39310GT
WEAR/GUIDE PAD MAIN PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
21
39474GT
WEAR PAD,PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
22
824090GT
SCREW,HHF,3/8-16X1,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
1288281GT
PLATE, GATE LIP, MINI GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1290029GT
RIVET, AL, AL, .25 X .875 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
26
1302477GT
WLDMNT, PLATFORM, GS1930, PUNCHED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
39328GT
NUT,WELD,3/8-16,BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
1 2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 4
159
400 Platform Components
March 2023
402.1 Platform Components. GS-1930/1932
160
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 402.1 Platform Components. GS-1930/1932
Item
Part No.
Description
28
824067GT
SCREW,HHC,3/8-16X1,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
29
66890GT
WLDMT, MAIN SIDERAIL,UPP,RT ** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
29-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30
47188GT
FOAM,CLOSED CELL 1.75X.250X18" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
31
66886GT
ENTRY SWING TUBE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
66485GT
TUBE, VERT, FOLDING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34
1259182GT
Ref. SWING GATE ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 403.1) PIN,WIRE LOCK 3/8 X 2 -1/2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
34-
78022GT
35
1274596GT
LANYARD,BLACK NYLON,TYPE 1*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (CE & Australia models) WELDMENT, FOLDING, SIDERAIL, MAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
36
66889GT
WLDMT, MAIN SIDERAIL,UPP,LT ** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
36-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
37
1277860GT
GLIDE BUTTON, FOLDING RAILS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
38
1260926GT
BOLT,CARRIAGE,3/8-16X2.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
39
1302489GT
WLDMNT, EXT DECK, MINI, PUNCHED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
40
44743GT
1
40B
24514GT
40B-
824082GT
MANUAL BOX W/DECALS*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . USA/Canada/Australia BOX,INSTRUCTION STORAGE ......................... Europe/Asia/South America (decal required; refer to Section100) SCREW, HHF, 1/4-20 X 1.75, 8, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
40B-
1271924GT
WELDMENT, CABLE TRACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
40B-
825358GT
WASHER,FLAT,5/16,USS,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
41
1274595GT
WELDMENT, EXTENSION DECK RAIL, LOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
41-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42
96849GT
43
1274594GT
WLDMT,DECAL PLATE, GS30/32 ............................................... (decals not included, refer to section one) WELDMENT, EXTENSION DECK RAIL, UPPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
43-
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
44
96246GT
WELDMENT,ROLLER BRACKET,LT*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
45
96200GT
1
46
824078GT
WLDMT, LANYARD ROLLER BRKT ............................................... (decals not included, refer to section one) SCREW,HHF,1/4-20X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 4
1 1
4
161
400 Platform Components
March 2023
403.1 Platform Gate
162
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 403.1 Platform Gate
Item
Part No.
Description
1
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1274603GT
FORMING, HALF GATE, HINGE SIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1253485GT
SCREW,HHF,1/4-20X2,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
4
104804GT
HINGE, SPRING, LONG LEG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
6
66544GT
LATCH HANDLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
22446GT
SPRING, COMPRESSION .835 X 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1253478GT
SCREW,HHF,3/8-16X2,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
66551GT
WELDMENT, HALF GATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
1274597GT
WELDMENT, FORMING, HALF GATE, CATCH SIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
824094GT
SCREW,HHF,3/8-16X2.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
163
400 Platform Components
March 2023
404.1 Power to Platform
164
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 404.1 Power to Platform
Item
Part No.
Description
A
33724GT
1
10775GT
1B
1310378GT
2
1259259GT
KIT,GASKET,UK POWER TO PLAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (includes 1 each, items 26 and 28) T-BOX,2.75 X 4.5 X 2.0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . replaced by 1310378GT T-BOX, 2.75 X 4.5 X 2.0** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . replaced 10775GT SCREW,PHPM,6-32X.75,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
74006GT
3B
105812GT
4
45546GT
5
13585GT
6
43956GT
6B
43956GT
OUTLET, 110V ............................................................... 1 (ANSI and CSA models) WIRE CABLE,14/3 CON.TPE JKT* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264 GS-1530, GS-1532 WIRE CABLE,14/3 CON.TPE JKT* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 364
7
7056GT
CONN, SQZ, 1/2NPT, 0.38-0.50,SM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
1257296GT
SCREW,PHPM-ST,8-32X.50,TYPE F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
44936GT
WASHER,STAR,EXTERNAL,#8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
11
6935GT
Ref. ROLLER BRACKET .......................................................... (refer to 401.1 through 404.1) CONN, SQZ, 1/2NPT, LOCKNUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
6595GT
PLUG,ELECTRICAL,DOMESTIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12B
6595GT
PLUG,ELECTRICAL,DOMESTIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
25388GT
PLUG,FUSED,250V,13AMP,U.K.** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
1280665GT
PLUG, TYPE F, 230A, 50HZ, 16A, IP44 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
144161GT
PLUG,PWR,UK,16AMP,3PIN,BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
105117GT
PLUG,FLG INLET,15A/125V,2PWGD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16-
105118GT
GASKET,(BOOT) FLANGE INLET PLG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
48282GT
POWER CORD, IEC 320 BLANK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
105118GT
GASKET,(BOOT) FLANGE INLET PLG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1271081GT
NUT,NYLOCK,8-32,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
20
105483-SGT
PLATE,AC ADAPTER(ANSI/CSA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20-
6091GT
2
20-
6878GT
NUT, NYLOCK, 1/4-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . not included BOLT,CARRIAGE,1/4-20 X .75,G2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . not included
10
Part No. 1310146GT
Qty.
COVER,GFCI,HORIZONTAL,WEATHER ........................ ANSI and CSA models) (includes gasket and mounting fasteners) COVER,T-BOX LOCKABLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EE rated (not shown) SCREW,RHM,6-32 X .5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
GS-1530,GS-1532,GS-1930,GS-1932
1 1
1 1
2
2
165
400 Platform Components
March 2023
404.1 Power to Platform
166
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 404.1 Power to Platform
Item
Part No.
Description
21
105117GT
PLUG,FLG INLET,15A/125V,2PWGD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1268950GT
SCREW,PHPM,8-32X.50,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
23
144129GT
RECESSED SIDE PLUG ASSY, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
6626GT
WIRE CAP,ORANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
10777GT
COVER, BLANK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
66355GT
1
27
T112563GT
GASKET, UK & DIN PWR. TO PLAT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (2.9 x 2.9 inches) SVC KIT,UK RECEPT.REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28
66356GT
1
29
105483-SGT
29B
96236GT
GASKET, UK RECEPTACLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (2.9 x 2.9 inches) PLATE,AC ADAPTER(ANSI/CSA) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (ANSI/CSA) PLATE,AC ADAPTER,DIN/UK*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29C
105090GT
PLATE, AC ADAPTER(AUS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30
66353GT
RECEPTACLE, DIN, 220V 50A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
1
167
400 Platform Components
March 2023
405.1 Platform Controls
168
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 405.1 Platform Controls
Item
Part No.
Description
A
1283792GT
A-
137587GT
PCON,STD,DUAL ZONE,GS/GR ......................... complete platform control box with coil cord, bracket not included HARNESS, ESTOP, GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
137656GT
DECAL,PROPEL,GR/GRC/GS,PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
39540GT
1
2-
72326GT
3
1283810GT
ALARM,STEADY TONE*** ................................................... order 72326 mounting ring separately NUT,PLASTIC,RING FOR ALARMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 39540 DECAL,STD,DUAL ZONE,GR/GS,UI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
66812GT
BUTTON,PUSH,RED MUSHROOM HEAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4-
66817GT
E-STOP NC CONTACT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
137605GT
DECAL,E-STOP,GR/GRC/GS PCON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
T106368GT
ENCLOSURE, GC14-1, TOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
T106373GT
(component no longer available) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . refer to 401.1 CAP,BUTTON,K12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
9
1283790GT
PCBA,PCON,STD,DUAL ZONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
137637GT
SCREW,PHM,4-20X.5, 48-2 TRI-L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
T106370GT
ENCLOSURE,GC14-1/GC16-1, BOT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
137640GT
SCREW,PHM,8-16X.75, 48-2 TRI-L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
T114397GT
14
137611GT
FORMING,PLAT CONTROL BOX ............................................... (decals not included, refer to section one) ASSY, COIL CORD, GR/GRC/GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
137699GT
PLUG, 6POS ECO PWR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Ref., JOYSTICK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 406.1) SCREW,BHSCS,M5X10,SS ........................................ apply Loctite 243 or equivalent before installation
1
7
16 17
229845GT
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
1
169
400 Platform Components
March 2023
406.1 Joystick Controller
170
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
400 Platform Components 406.1 Joystick Controller
Item
Part No.
Description
--
137634GT
JOYSTICK, HALL EFFECT, SINGLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
--
229097GT
TERMINAL, SPLINE (AMP) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
--
214544GT
1
235463GT
2
235463GT
3
229092GT
KIT,BOOT,JOYSTICK,SL1000 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . joystick boot KIT,SWITCH,JYSTK,SL1000 ..................................................... function enable and steer switches KIT,SWITCH,JYSTK,SL1000 ..................................................... function enable and steer switches ROCKER,2 SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
229093GT
BOOT, 2 SWITCH, SILICON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
229086GT
SCREW, SELF TAP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
229087GT
HANDLE HALF,RIGHT,W/TOP SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6B
229091GT
7
229088GT
SCREW,GRUB,M5X8MM,HLF DOG,BZP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 229087GT HANDLE HALF,LEFT,W/TOP SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7B
229090GT
8
229089GT
SCREW,GRUB,M5X8MM CUP(BLK) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 229088GT TRIGGER, EXTENDED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8-
229094GT
SPRING, HANDLE TRIGGER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
171
500 Hydraulic Components
March 2023
501.1 Hydraulic Components (E-Drive)
172
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 501.1 Hydraulic Components (E-Drive)
Item
Part No.
Description
3
105547GT
Ref. Lift Cylinder Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1) Ref. Pressure Transducer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1) CYLINDER,GS/GR STEER*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-
105550GT
KIT,STEER CYL SEAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3-
105553GT
3-
105554GT
3-
105555GT
KIT,STEER CYL SEAL,040271P,HDM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (for code H408147 and up) KIT,STEER CYL SEAL,040499P,HDM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (for code H41109 and up) KIT,STEER CYL SEAL,040505P,HDM (for codes H41205, H41255, H51290, H501111, H505109, H509101, H60723 and H60870) Ref. Power unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 506.1)
1 2
4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
173
500 Hydraulic Components
March 2023
501.2 Hydraulics Components (Hydraulic Drive)
174
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 501.2 Hydraulics Components (Hydraulic Drive)
Item
Part No.
1
Description
Qty.
8
96388GT
8-
96419GT
9
105547GT
Ref. Lift Cylinder Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1) Ref. Pressure Transducer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1) Ref. Brake Release Hand Pump Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 504.1) BRAKE,HYDRAULIC*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (no seal kits available) FILTER ASSY,SAE8,10 MIC,PAPR** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (paper, standard) FILTER ELEMENT-10MICRON, PAPER* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (paper, standard) FILTER ASSY,FIBRGLS,#8-#8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (fiberglass, optional upgrade) FILTER ELEMENT,BETA(10)=200 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (fiberglass, optional upgrade) Ref. Check Valve Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 503.1) Ref. Function Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 502.1) MOTOR,HYDRAULIC,530,14.0CU.IN* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-30 SEAL KIT,RC SERIES DR MOTOR*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (for 96388 and 96417) CYLINDER,GS/GR STEER*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9-
105550GT
KIT,STEER CYL SEAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9-
105553GT
9-
105554GT
9-
105555GT
10
78422GT
KIT,STEER CYL SEAL,040271P,HDM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (for code H408147 and up) KIT,STEER CYL SEAL,040499P,HDM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (for code H41109 and up) KIT,STEER CYL SEAL,040505P,HDM (for codes H41205, H41255, H51290, H501111, H505109, H509101, H60723 and H60870) ACCUMULATOR,180 PSI PRECHARGE* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 3 4
96257GT
5
78622GT
5A-
44788GT
5B
T114321GT
5B-
44207GT
6 7
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
2 1
1
2
1
1
175
500 Hydraulic Components
March 2023
502.1 Function manifold
176
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 502.1 Function manifold
Item
Part No.
Description
A-
105304GT
B-
49612GT
MANIFOLD,FUNCTION*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (manifold, complete) O-RING KIT (ORFS FITTINGS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
C-
49613GT
PLUG AND CAP KIT-SERVICE,ORFS* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
48997GT
1-
48880GT
CONN,520120-8-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (A, Testing) CAP,DIAGNOSTIC NIPPLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
20224GT
2
84386GT
3
1299589GT
3-
44226GT
4
46216GT
4-
44227GT
5
105303GT
5-
84385GT
5-
44174GT
VALVE, DYN. BRAKING, GS30** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (E, Drive forward/reverse) COIL,20VDC DEUTCSH W/DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold separately) NUT-COIL SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5-
44230GT
SEAL KIT-P.N.44169,44172,44171 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
44168GT
6-
77709GT
6-
44174GT
VALVE,SOLENOID,3POS 4WAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (F, Steer left/right) COIL,#8 20VDC,DEUTSCH W/DIOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold separately) NUT-COIL SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6-
44229GT
SEAL KIT, VALVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
84384GT
7-
1261888GT
8
44169GT
8-
84385GT
8-
44174GT
PRTY,FLOW CNTRL VALVE,.75 GPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (G, Steer circuit) SEAL KIT (84384) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 84384 VALVE-SOLENOID, 2POS 4 WAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (H, Platform up) COIL,20VDC DEUTCSH W/DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (sold separately) NUT-COIL SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8-
44230GT
SEAL KIT-P.N.44169,44172,44171 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
1299589GT
9-
44226GT
VALVE, IWP LIFT POWER ASSIST RELIEF, 1500PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (I, System relief) SEAL KIT-FOR P.N.44167 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
DIAGNOSTIC FEMALE Q-DSCNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (pressure gauge not included) CHECK DISK, NO SPRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (B, Steer circuit) VALVE, IWP LIFT POWER ASSIST RELIEF, 1500PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (C, Lift relief) SEAL KIT-FOR P.N.44167 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . VALVE,CHECK,IWP-S/CWP PWR ASSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (D, Drive circuit) SEAL KIT, VALVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
GS-1530,GS-1532,GS-1930,GS-1932
177
500 Hydraulic Components
March 2023
503.1 Check Valve Manifold (Hydraulic Drive)
178
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 503.1 Check Valve Manifold (Hydraulic Drive)
Item
Part No.
Description
-
105164GT
KIT,MANIFOLD,200 PSI CV,MINI** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
105165GT
Part No. 1310146GT
Qty.
ACCESSORY,MINI CHK VAL MANIF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (no longer available) MANIFOLD,200 PSI CHECK VALVE** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (S, Drive circuit)
GS-1530,GS-1532,GS-1930,GS-1932
179
500 Hydraulic Components
March 2023
504.1 Brake Release Hand Pump Manifold (Hydraulic Drive)
180
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 504.1 Brake Release Hand Pump Manifold (Hydraulic Drive)
Item
Part No.
Description
105067GT
Qty.
1
84739GT
MANIFOLD,BRAKE RELEASE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (includes items 1, 2 and 4) VALVE,HAND PUMP ASSEMBLY*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
84740GT
SEAL KIT,HAND PUMP*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
84742GT
KNOB,HAND PUMP (RED)*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
84743GT
VALVE,PILOT OPERATED ASSEMBLY* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-
84740GT
SEAL KIT,HAND PUMP*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-
84746GT
KNOB,PILOT OP VALVE (BLACK)*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
39877GT
CONNECTOR,070120-4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
84748GT
SPRING,HAND PUMP ROD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
1
1
181
500 Hydraulic Components
March 2023
505.1 Hydraulic Power Unit, All Models (Hydraulic Drive)
182
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 505.1 Hydraulic Power Unit, All Models (Hydraulic Drive)
Item
Part No.
Description
B-
49812GT
C-
78006GT
ENCLOSING BAND KIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Band Kit (EE models) FORMING,PADLOCK BRACKET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
D-
44716GT
HANDLE,ANDERSON CONNECTOR SB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
40844GT
MOTOR,ELECTRIC,24VDC 4.5HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
43685GT
SEAL KIT,LIFT PUMP,BARNES** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
44777GT
BEARING,MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1-
44778GT
BEARING,MOTOR,36843,BRUSH END* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
44750GT
SPRING-BRUSH,40844, SCISSORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
3
44752GT
COVER-BRUSH INSPEC.40844,SCISS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
4
44751GT
BRUSH,PWR UNIT (40844)** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
5
824100GT
SCREW,SHC,3/8-24X1.25,A574,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
824110GT
WASHER, LOCK, 3/8, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
231572GT
PUMP,4CC,GEAR,CCW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7-
233641GT
1
7-
85197GT
SEAL KIT,BOSCH PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for Bosch PN 9510090001 SEAL KIT,BOSCH PUMP*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for Bosch PN 9510290001
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
1
183
500 Hydraulic Components
March 2023
506.1 Power Unit
184
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 506.1 Power Unit
Item
Part No.
Description
1
1303166GT
VALVE-SOLENOID, 2POS 4WAY, SV08-40-0-N-20ERZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1302843GT
SCREW, GB/T70.1, M8X55, ZNCR, 12.9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
3
1300318GT
FILTER, ELEMENT, SPIN ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
1300319GT
INSERT, THREADED, INTERNAL HEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
1302837GT
PLUG, M8X1, Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
6
1302836GT
PLUG, M10X1, Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1303165GT
VALVE-SOLENOID, 3POS 4WAY, SV08-47A-0-N-20ERZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1302840GT
SCREW, GB/T5789, M6X8, 8.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
9
1302841GT
WASHER, TRIANGULAR, PU-**-04-P . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
10
78546GT
BREATHER CAP, HYD. TANK, 1/4 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
66204GT
FILTER CAP (PLUG 1-1/2" NPT HEX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
1301148GT
TANK, HYD. POLYETHYLENE, MINI SLAB, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
1302844GT
SUCTION TUBE, NPT3/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
14
1302845GT
SUCTION FILTER, PU-LW1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1302838GT
SCREW, GB/T70.1, M8X80, 12.9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
1302839GT
WASHER, GB/T848, 8, BZN, 300HV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
17
1303167GT
RELIEF VALVE, RV08-20H-0-N-33/29 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1302834GT
PLUG, SAE9, 16-18, Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
1302835GT
PLUG, SAE3/4-16, 200Z60680 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1300178GT
PUMP MOTOR, POWER UNIT, 24V, 114MM, LONG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
21
1302207GT
COUPLING, POWER UNIT, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
22
1301547GT
MANIFOLD BLOCK, CENTER BLOCK, POWER UNIT, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . .
1
23
1302833GT
SEAL KITS, O-RING, 109X5.3, 12.5X1.8, 8.5X1.8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1302842GT
HOSECLAMP, 118-140MM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
1301544GT
GEAR PUMP, 1.5CC, MINI SLAB, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
1301548GT
MANIFOLD BLOCK, DEPUTY BLOCK, POWER UNIT, E-DRIVE . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
185
500 Hydraulic Components
March 2023
507.1 Lift Cylinder Assembly
186
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 507.1 Lift Cylinder Assembly
Item
Part No.
Description
1
55558GT
2
105543GT
ORIFICE,LONG, .037*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (lift cylinder) CYLINDER, MINI LIFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2-
105548GT
SEAL KIT,LIFT CYL MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
39878GT
Ref. Down Coil Wire Harness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 210.1, 210.2) CONNECTOR, 070120-6-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
28443GT
CABLE TIE, 11.5" BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
7
44973GT
Ref. Emergency Down Cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 203.1) NUT,COIL (39909) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
84422GT
COIL-SOLENOID VALVE,20V DC*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
66465GT
1
9-
40477GT
VALVE,W/20V NC SOLENOID,MANUAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (includes items 7 and 8) VALVE,CARTRIDGE*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9-
44979GT
SEAL KIT,39909,PLAT LWR VALVE* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
41557-SGT
CABLE BRACKET,PAINTED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
824077GT
SCREW,HHF,1/4-20X.5,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12
96770GT
CLAMP, HOSE, 1 EAR, 11/16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
105478GT
BEARING,1.5025IDX1.5075ODX1.5L . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
6
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 1
1
4
187
500 Hydraulic Components
March 2023
508.1 Hydraulic Hoses and Fittings (E-Drive)
188
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 508.1 Hydraulic Hoses and Fittings (E-Drive)
Item
Part No.
Description
1
39877GT
CONNECTOR,070120-4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
39878GT
CONNECTOR, 070120-6-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
3
48997GT
CONN,520120-8-12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
48880GT
CAP,DIAGNOSTIC NIPPLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
13921GT
ELBOW,070220-4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
1307652-5038GT ASSY, HOSE, HYD, -4, 300, STR, STR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
105261GT
HOSE 75631X2720 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
1290540-3975GT ASSY, HOSE, HYD, -6, 5000, STR, STR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
105262GT
HOSE, ASSY, UPPER LIFT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1307717-5650GT ASSY, HOSE, AIR, -6, 300, STR, STR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
189
500 Hydraulic Components
March 2023
508.2 Hydraulic Hoses and Fittings (Hydraulic Drive)
190
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 508.2 Hydraulic Hoses and Fittings (Hydraulic Drive)
Item
Part No.
Description
1
39873GT
ELBOW,070220-6-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
2
96350GT
HOSE, ASSY, MOTOR CROSSOVER ............................... (Components: 39890, 39890, and 56776 @ 53.25 inches) Ref. PressureTransducer Harness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1) CONNECTOR,070120-4-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (CE models) CONNECTOR, 070120-6-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
Qty.
4
39881GT
5
39878GT
6
115166GT
7
105653GT
8
96351GT
9
13921GT
10
14
1291001-1655GT ASSY, HOSE, AIR, -6, 350, STR, 90 ................................... (Components: 96406, 96406, and 75361 @12 inches) 105261GT HOSE 75631X2720 .................................. (Components: 96407, 96770 and 75631 @ 107 inches) 1290540-2309GT ASSY, HOSE, HYD, -6, 5000, STR, STR .................................. (Components: 39890, 47223, and 56776 @ 13 inches) 105262GT HOSE, ASSY, UPPER LIFT .................................. (Components: 39890, 39890, and 56776 @ 73 inches) 42283GT ELBOW,070320-6-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
15
39877GT
CONNECTOR,070120-4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
16
20923GT
CONNECTOR,070120-8-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17 18
1291000-2745GT ASSY, HOSE, AIR, -6, 350, STR, STR .................................. (Components: 96406, 96406, and 75631 @ 22 inches) 96398GT CONNECTOR, 070120-12-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
105284GT
1
11 12 13
HOSE,ASSY,DRIVE MOTORS,MINI, L .................................. (Components: 39890, 39890, and 56776 @ 31 inches) HOSE,ASSY,DRIVE MOTORS,MINI .................................. (Components: 39890, 39890, and 56776 @ 31 inches) HOSE, ASSY, STEER .................................. (Components: 78855, 78855, and 78852 @ 22 inches) ELBOW,070220-4-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 4
1 2 2
21
96353GT
22
96391GT
23
96355GT
HOSE, ASSY, BRAKE .................................. (Components: 78855, 78855, and 78852 @ 46 inches) Ref. Diagnostic Nipple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 502.1) HOSE, ASSY, PRESSURE .................................. (Components: 39890, 39890, and 56776 @ 40 inches) HOSE 78852X475 .................................. (Components: 78855, 78855, and 78852 @ 17 inches) TUBE, ASSY, RETURN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
96354GT
TUBE, ASSY, DRAW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
25
22664GT
ELBOW,070220-12-10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
26
39876GT
ELBOW,070220-6-8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
27
48923GT
PLUG,090109A-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
28
105283GT
HOSE ASSY, MAN/ACCUM, MINI .................................. (Components: 78855, 78855, and 78852 @ 14 inches)
1
20
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
1 2 1
191
500 Hydraulic Components
March 2023
508.2 Hydraulic Hoses and Fittings (Hydraulic Drive)
192
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
500 Hydraulic Components 508.2 Hydraulic Hoses and Fittings (Hydraulic Drive)
Item
Part No.
Description
2
30
78091GT
Check Valve Manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 503.1) ELBOW,SWIVEL NUT 90DEG, -6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31
55839GT
CONN,SWIVEL STR, THR, 6F650X . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
32
1305709GT
TEE, RUN 6803-06-06-06 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
193
600 Accessories
March 2023
601.1 Alarm, Horn and Flashing Beacons
194
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 601.1 Alarm, Horn and Flashing Beacons
Item
Part No.
Description
A-
105797GT
KIT,BEACON,GS32/46 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
B-
1260386GT
1
81579GT
VISUAL ALARM SUPPLEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE Models HORN, 24VDC, SPADE TERMINALS*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
39540GT
1
4-
72326GT
4B
1313257GT
5
1261183GT
5A
1254572GT
ALARM,STEADY TONE*** ........... Does not include 72326 nut; order separately, (STANDARD ALARM OPTION) NUT,PLASTIC,RING FOR ALARMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 39540 WHITE NOISE ALARM 24VDC ...................................................... (WHITE NOISE ALARM OPTION) ASSEMBLY,VISUAL IND LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE Models LIGHT,TURN SIGNAL,1.25" LED,AM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5A-
1270162GT
2
5A-
1271521GT
6
9116GT
7
6889GT
8
824215GT
9
1261143GT
10
1274168GT
11
231931GT
11-
105556GT
11-
105557GT
12
824124GT
13
1277924GT
ASSEMBLY, BEACON LED, 24V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 1261183 HARNESS, BEACON, LED, MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 1261183 BOLT,CARRIAGE,1/4-20 X 1.25,G2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE Models to SN GS3016P-154331 NUT,LP NYLOCK,1/4-20 .................................................... CE Models to SN GS3016P-154331 SCREW, PHPM, 10-32 X .75, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE Models to SN GS3016P-154331 PLATE,VISUAL IND LIGHT MOUNT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE Models to SN GS3016P-154331 NUT,NYLOCK,10-32,A,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI models STROBE,BEACON, AC COMP 12-80V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI models LENS,FLASHING BEACON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 231931 BULB,FLASHING BEACON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . for 231931 BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI models NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
1294444GT
PLATE, BEACON, EE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
15
96699GT
SLEEVE,TANK SUPPORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CE Models
3
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 2 2
1 4 4 4 2
2
4 4
195
600 Accessories
March 2023
602.1 Air Line to Platform
196
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 602.1 Air Line to Platform
Item
Part No.
Description
A-
96515-SGT
B-
96516-SGT
1
27900GT
AIR TO PLAT, GS15, ACC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1530, GS-1532 AIR TO PLAT, GS19, ACC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GS-1930, GS-1932 BULKHEAD,FEMALE X 6 X 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
27895GT
COUPLER,1/4"SERIES 3/8 MPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
96542GT
PLUG,1/4"SERIES,3/8 P-LOCK*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3B
27894GT
PLUG,1/4"SERIES,3/8 MPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
27900GT
BULKHEAD,FEMALE X 6 X 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
27901GT
HOSE END,BARBED,RIGID,-6-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
27902GT
CLAMP,HOSE,2 EAR, 5/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
27903GT
7B
27903GT
8
28443GT
HOSE,LOW PRESSURE,.375 ID,BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275 GS-1530, GS-1532 HOSE,LOW PRESSURE,.375 ID,BLK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340 GS-1930, GS-1932 CABLE TIE, 11.5" BLACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9
27904GT
HOSE END,BARBED,RIGID,90DEG6-6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
197
600 Accessories
March 2023
603.1 Voltage Inverter
198
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 603.1 Voltage Inverter
Item
Part No.
Description
A-
1301609GT
SERVICE KIT,INVERTER 800W, GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1293284GT
INVERTER,24VDC,120VAC 800W . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1256127GT
BOLT,CARRIAGE,1/4-20X1",GR 5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
4
1256855GT
SCREW,HHF,1/4-20X.625,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
1300560GT
PLATE, INVERTER MOUNT, GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
199
600 Accessories
March 2023
604.1 PCON Guard
200
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 604.1 PCON Guard
Item
Part No.
Description
1
1283768GT
1-
1279627GT
KIT,PCON GUARD,SLAB/GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . includes installation instructions WELDMENT, PCON GUARD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7265GT
Ref. PCON, GR/GRC/GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 405.1) Ref. FORMING, PLAT CONTROL, GR/GRC ................................... (refer to 405.1), (holes drilled for PCON Guard option) RIVET,STEEL,P, .25 X .375 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 3 4
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1 1 4 4
201
600 Accessories
March 2023
605.1 RCBO
202
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 605.1 RCBO
Item
Part No.
Description
1
1257227GT
SCREW,PHPM,10-32X.625,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
1283004GT
NUT,NYLOCK FLG,10-24,A,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
1269086GT
ENCLOSURE, FUSE, MODULAR, 100X150X96, IP65 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
1279207GT
FORMING, RCBO, GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
824089GT
SCREW, HHF, 3/8-16 X .75, 8, ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
1283031GT
NUT,NYLOCK,M10-1.5,DIN985,10,ZAB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
231868GT
RCBO,16A,30MA,6KA 110/230V AC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1280947GT
GLAND ASSY,M25, 6-13MM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
43956GT
10
1280948GT
WIRE CABLE,14/3 CON.TPE JKT* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 not shown SLEEVE, CABLE-END, 16AWG, 1.5MM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 not shown
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
203
600 Accessories
March 2023
606.1 Lift Tools Work Tray
204
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 606.1 Lift Tools Work Tray
Item
Part No.
Description
-
1298461GT
KIT, ANSI/CE TOOL TRAY, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
824078GT
SCREW,HHF,1/4-20X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
2
1296036GT
FORMING, MOUNT, TOOL TRAY, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
47478GT
BUMPER,RUBBER,1"OD X .461 H . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
4
1292944GT
TOOL TRAY, SLAB SCISSORS, GR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5A
1296821GT
1
5B
1298467GT
DECAL, WARNING, TOOL TRAY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . For ANSI Option DECAL, SYMBOL, READ THE MANUAL, 2.38x1.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . For CE Option
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
205
600 Accessories
March 2023
607.1 Lift Tools Spill Guard
206
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 607.1 Lift Tools Spill Guard
Item
Part No.
Description
--
1311819GT
KIT, SPILL GUARD HYDRAULIC CONTAINMENT, GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
1310053GT
PAD, OIL CONTAINMENT, POWER PACK, E-DRIVE, GS MINI . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
1310110GT
TRAY, OIL CONTAINTMENT, POWER PACK, E-DRIVE, GS MINI . . . . . . . . . . . . . . . . . . . . . . .
1
3
1304165GT
PLUG, NYLON 1 BLACK DOMED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
4
7713GT
NUT, LP NYLOCK, 3/8-16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
824090GT
SCREW,HHF,3/8-16X1,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
1311931GT
WELDMENT, SPILL GUARD TRAY, E-DRIVE, GS MINI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1311935GT
PAD, OIL CONTAINMENT, STEER CYLINDER, E-DRIVE, GS MINI . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
207
600 Accessories
March 2023
608.1 Lift Tools Access Deck
208
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 608.1 Lift Tools Access Deck
Item
Part No.
Description
--
1291517GT
IT, LIFT ACCESS DECK 1930/1932 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
1259182GT
PIN,WIRE LOCK 3/8 X 2 -1/2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
1291520GT
TUBE, RAIL HANDLE TOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
47478GT
BUMPER,RUBBER,1"OD X .461 H . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
4
1291802GT
FORMED, PULL HANDLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
5
1293656GT
BOLT, SHS, 3/8X1.375X1/4-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
6091GT
NUT, NYLOCK, 1/4-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
1295634GT
SCREW,HHC,1/4-20 X .75, LOCTITE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
8
6638GT
WASHER,FLAT,USS,1/4"Y . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
9
1293641GT
FORMING, LOWER RAIL HANDLE RH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1293655GT
PIN, QUICK RELEASE, 3/8X1-7/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
11
39479GT
SCREW, HHC, 1/2-13 X 2.75 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
12
6095GT
WASHER, FLAT, 1/2 PLTD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
6198GT
NUT,NYLOK,1/2-13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
14
824029GT
NUT,TL FLG,3/8-16,G,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
1253478GT
SCREW,HHF,3/8-16X2,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
66544GT
LATCH HANDLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
22446GT
SPRING, COMPRESSION .835 X 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
18
1291518GT
FORMING, STEP, ACCESS DECK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
19
11978GT
WASHER,FLAT,NYLON.515X.88X.093 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
20
1293645GT
SPACER, NYLON, 0.5 X 1.0 X 1.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
21
1291519GT
FORMING, LOWER RAIL HANDLE LH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
209
600 Accessories
March 2023
609.1 Lift Tools Pipe Cradle
210
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 609.1 Lift Tools Pipe Cradle
Item
Part No.
Description
--
1298463GT
KIT, ANSI/CE PIPE CRADLE, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
1292948GT
CRADLE, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
2
46718-1000GT
TRIMLOCK,BLACK,3/16, 10 INCHES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
3
1253478GT
SCREW,HHF,3/8-16X2,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20
4
1283028GT
NUT,LP NYLOCK,3/8-16,2,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
5
46718-1350GT
TRIMLOCK,BLACK,3/16, 13.5 INCHES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
1292952GT
CRADLE, LARGE PIPE, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
7
47478GT
BUMPER,RUBBER,1"OD X .461 H . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8
8
1292951GT
FORMING, BRACKET, LOCK PIN, SIDERAIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
9
1292947GT
UPRIGHT, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
10
1260926GT
BOLT,CARRIAGE,3/8-16X2.25,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
11
1292949GT
LOWER FOOT MOUNT, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
12
1292950GT
LOWER SPACER, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
13
1298555GT
FORMING, BRACE, PIPE CRADLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
14
1256123GT
SCREW,HHC,1/4-20X3.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
15
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
16
56570GT
STRAP, CONDUIT HOLDER 60"*** . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
17
78038GT
CAP, PLASTIC, 1.25 X 0.08" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
211
600 Accessories
March 2023
610.1 Lift Tools Panel Carrier
212
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
600 Accessories 610.1 Lift Tools Panel Carrier
Item
Part No.
Description
--
1298464GT
KIT, ANSI/CE PANEL CRADLE, GS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
1
1292953GT
PANEL CRADLE, XX30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
2
77664GT
ADJUSTABLE STRAP ASSY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
3
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
4
824124GT
BOLT,CARRIAGE,1/4-20X.75,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
824078GT
SCREW,HHF,1/4-20X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
6
1256693GT
SCREW,HHF,3/8-16X2.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
1296819GT
FORMING, ANCHOR, STRAP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
213
700 Platform Overload
March 2023
701.1 Platform Overload
214
GS-1530,GS-1532,GS-1930,GS-1932
Part No. 1310146GT
March 2023
700 Platform Overload 701.1 Platform Overload
Item
Part No.
Description
1
2
1291577GT
Ref: Lift Cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . (refer to 507.1) PRESSURE TRANSDUCER,0-5K PSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
41557-SGT
CABLE BRACKET,PAINTED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
4
7339GT
SCREW,HHC,1/4-20 X .5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
5
6356GT
WASHER,LOCK,.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
6
1304100GT
FORMING,CHASSIS BRACKET,GS30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
7
33576GT
CONN,SQZ,BLK,1/2NPT,.38-.50,SM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
8
T115429GT
NUT,CORDGRIP,1/2 NPT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
9
T113142GT
OFFSET, RDN, 1/4-1.25,10-32 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
10
1251757GT
SCREW,PHPM,10-32X.5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
11
229146GT
SCREW,SET,8-32X.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
12
T114082GT
LEVER ARM,ANGLE SENSR ACTUATOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
13
824068GT
SCREW,HHC,3/8-16X1.25,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
14
1274322GT
NUT,NYLOCK FLG,3/8-16,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
15
39579GT
RIVET,STL,STL,.188 X .45 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
16
T113139GT
CLIP,DTM RECEP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
17
824078GT
SCREW,HHF,1/4-20X.75,8,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
18
56912GT
SPRING CLIP,1/4-20,.025-.15X.54,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
19
1304102GT
FORMING,SENSOR COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
20
1257296GT
SCREW,PHPM-ST,8-32X.50,TYPE F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
21
1258187GT
NUT,TL,8-32,A,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
22
T113136GT
ASSY,ROT SENSR W/ HARNESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
23
227189GT
FRMNG,ARM SNSR BRCKT,MINI,MET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
24
1277924GT
NUT,NYLOCK FLG,1/4-20,F,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
25
1256179GT
BOLT,CARRIAGE,1/2-13X1.5,5,ZAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2
1
Part No. 1310146GT
Qty.
GS-1530,GS-1532,GS-1930,GS-1932
1
215
March 2023 Part Number Index Part no.
Page Number
Part no.
Page Number
Part no.
Page Number
1268GT
11, 13
28174GT
19, 23, 27, 33, 37, 41...
44169GT
177
1484GT
11, 13
28235GT
19, 23, 27, 33, 37, 41...
44174GT
177
1699GT
27, 41, 55, 69, 83, 97
28236GT
27, 55, 83
44207GT
175
6091GT
127, 143, 165, 209
28443GT
187, 197
44226GT
177
6095GT
209
30784-2550GT
117, 119
44227GT
177
6198GT
209
31060GT
15, 17, 43, 45, 71, 73
44229GT
177
6356GT
215
32150GT
11, 13
44230GT
177
6595GT
109, 165
32151GT
11, 13
44716GT
183
6626GT
167
33576GT
215
44736GT
27, 55, 83
6638GT
209
33724GT
165
44743GT
157, 161
6700GT
129
36369GT
145
44750GT
183
6878GT
165
37947GT
129
44751GT
183
6889GT
195
38149GT
19, 23, 33, 37, 47, 51...
44752GT
183
6935GT
165
39232GT
107
44777GT
183
7056GT
165
39310GT
155, 159
44778GT
183
7265GT
201
39328GT
155, 159
44780GT
99, 103, 109
7339GT
215
39340GT
99
44781GT
99, 103, 109
7713GT
207
39469GT
155, 159
44788GT
175
9116GT
195
39474GT
155, 159
44936GT
165
10775GT
165
39479GT
209
44973GT
187
10777GT
167
39540GT
123, 169, 195
44979GT
187
11978GT
209
39542GT
113
44980GT
19, 23, 33, 37, 47, 51...
12016GT
113
39579GT
215
44981GT
19, 23, 27, 33, 37, 41...
13585GT
165
39873GT
191
45546GT
165
13921GT
189, 191
39876GT
191
46216GT
177
18503GT
117, 119
39877GT
181, 189, 191
46718-1000GT
211
20224GT
177
39878GT
187, 189, 191
46718-1350GT
211
20923GT
191
39881GT
191
47163GT
155, 159
21279GT
155, 159
40477GT
187
47166GT
155, 159
22446GT
163, 209
40833GT
117, 119, 139, 141
47188GT
157, 161
22664GT
191
40844GT
183
47225GT
155, 159
24514GT
157, 161
41557-SGT
187, 215
47238GT
111
25388GT
165
41630GT
155, 159
47478GT
205, 209, 211
27581GT
11, 13
42079GT
13, 99, 103, 109
47548GT
101, 103
27894GT
197
42283GT
191
47666GT
147, 151
27895GT
197
43093GT
15, 17, 19, 23, 43, 45...
48282GT
165
27900GT
197
43618GT
27, 41, 55, 69, 83, 97
48880GT
177, 189
27901GT
197
43619GT
19, 23, 47, 51, 75, 79
48923GT
191
27902GT
197
43658GT
19, 23, 33, 37, 47, 51...
48997GT
177, 189
27903GT
197
43685GT
183
49612GT
177
27904GT
197
43956GT
133, 165, 203
49613GT
177
28131GT
139, 141
44168GT
177
49812GT
183
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
216
March 2023 Part Number Index Part no.
Page Number
Part no.
Page Number
Part no.
Page Number
51063GT
127, 129
78086GT
113
96010GT
129
52475GT
15, 17, 19, 23, 29, 31...
78091GT
193
96085GT
113
55558GT
187
78422GT
143, 175
96110GT
139, 141
55675GT
117, 119, 123, 125
78546GT
11, 13, 123, 125, 185
96120GT
147
55839GT
193
78622GT
13, 175
96121GT
147, 151
56570GT
211
78680GT
107, 109
96126GT
145
56912GT
101, 215
78736GT
103, 111
96130GT
147, 151
56926GT
135, 147, 151
79140GT
139, 141
96133GT
113
58000GT
147, 151
81579GT
123, 195
96196GT
111
58592GT
103
82287GT
83, 97
96200GT
157, 161
58627GT
129
82366GT
19, 23, 47, 51, 75, 79
96236GT
167
62053GT
27, 41
82474GT
29, 31, 33, 37, 57, 59...
96246GT
157, 161
62054GT
55, 69
82481GT
29, 31, 57, 59, 85, 87
96247GT
155, 159
66204GT
123, 125, 185
82487GT
33, 37, 41, 61, 65, 69...
96253GT
145
66353GT
167
82495GT
31, 59, 87
96257GT
109, 175
66355GT
167
82557GT
27, 55, 83
96283GT
149, 153
66356GT
167
82561GT
15, 17, 19, 23, 43, 45...
96304GT
141
66397GT
119, 141
82568GT
27, 41
96306GT
139, 141
66399GT
11, 13
82657GT
15, 17, 43, 45, 71, 73
96331GT
147, 153
66465GT
187
82666GT
15, 17, 19, 23, 29, 31...
96350GT
191
66485GT
157, 161
83093GT
129
96351GT
191
66544GT
163, 209
84384GT
177
96353GT
191
66551GT
163
84385GT
177
96354GT
191
66717GT
117, 119, 139, 141
84386GT
177
96355GT
191
66770GT
99, 103
84422GT
187
96388GT
103, 175
66812GT
129, 169
84571GT
103
96391GT
191
66817GT
129, 169
84578GT
147
96398GT
191
66886GT
157, 161
84579GT
151
96413GT
155, 159
66889GT
157, 161
84581GT
147, 151
96419GT
175
66890GT
157, 161
84582GT
151
96452GT
129
72086GT
15, 17, 19, 23, 29, 31...
84583GT
147, 151
96459GT
137
72143GT
19, 23, 33, 37, 47, 51...
84739GT
181
96487GT
147, 149, 151
72326GT
123, 169, 195
84740GT
181
96515-SGT
197
72999GT
19, 23, 47, 51, 75, 79
84742GT
181
96516-SGT
197
74006GT
165
84743GT
181
96541GT
113
74268GT
117
84746GT
181
96542GT
197
76494GT
119
84748GT
181
96699GT
127, 195
77664GT
213
85197GT
183
96709GT
127
77709GT
177
85239GT
129
96770GT
187
78006GT
183
88335GT
135
96849GT
157, 161
78022GT
157, 161
96008-SGT
129
96855GT
125
78038GT
157, 161, 163, 211
96009GT
129
96948GT
111, 115
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
217
March 2023 Part Number Index Part no.
Page Number
Part no.
Page Number
Part no.
Page Number
97719GT
33, 37, 61, 65, 89, 93
105797GT
195
229091GT
171
104804GT
163
105812GT
165
229092GT
171
105051GT
103
105818GT
147, 151
229093GT
171
105060GT
115
114272GT
55, 69
229094GT
171
105067GT
109, 181
114337GT
29, 31, 57, 59, 85, 87
229097GT
171
105085GT
147, 151
114338GT
41, 69, 97
229146GT
215
105090GT
167
115166GT
191
229845GT
169
105117GT
165, 167
119619GT
101, 105
231114GT
125
105118GT
165
122994GT
129
231167GT
125
105122GT
103, 109
128118GT
107
231572GT
183
105150GT
119
128584GT
107
231868GT
203
105156GT
115
132183GT
151
231921GT
137
105164GT
179
132185GT
151
231922GT
137
105165GT
179
137562GT
129
231931GT
195
105182GT
147, 151
137587GT
169
232576GT
133, 139, 141
105183GT
147, 151
137605GT
27, 41, 55, 69, 83, 97...
232578GT
133, 139, 141
105184GT
147, 151
137611GT
169
232582GT
141
105185GT
151
137634GT
171
233371GT
133, 139, 141
105209GT
143
137637GT
129, 169
233431GT
141
105210GT
143
137640GT
169
233641GT
183
105211GT
143
137656GT
27, 41, 55, 69, 83, 97...
233644GT
135
105214GT
135
137668GT
129
233711GT
135
105261GT
189, 191
137699GT
169
235463GT
171
105262GT
189, 191
137769GT
119
237238GT
99
105280GT
147, 151
137770GT
119
823368GT
111
105283GT
191
144116GT
27, 41
823408GT
127
105284GT
191
144117GT
27, 41
824029GT
209
105303GT
177
144118GT
83, 97
824037GT
119
105304GT
177
144129GT
167
824067GT
157, 161
105478GT
187
144161GT
165
824067TAGT
107
105483-SGT
165, 167
144213GT
137
824068GT
215
105543GT
187
144226GT
109
824069GT
147, 151
105547GT
103, 173, 175
214544GT
171
824077GT
105548GT
187
218579GT
137
824078GT
105550GT
173, 175
226163GT
125
824079GT
187 127, 157, 161, 205, 213, 215 101
105553GT
173, 175
227189GT
215
824080GT
119, 125, 147, 153
105554GT
173, 175
228786GT
135
824081GT
143
105555GT
173, 175
229086GT
171
824082GT
157, 161
105556GT
195
229087GT
171
824089GT
203
105557GT
195
229088GT
171
824090GT
99, 155, 159, 207
105565GT
101, 105
229089GT
171
824092GT
145
105653GT
191
229090GT
171
824093GT
99
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
218
March 2023 Part Number Index Part no.
Page Number
Part no.
Page Number
Part no.
Page Number
824094GT
163
1257059GT
141
1268950GT
167
824100GT
183
1257082GT
101
1268954GT
99
824110GT
183
1257102GT
109
1269086GT
203
824113GT
1257227GT
203
1270162GT
111, 133, 195
1257264GT
115
1270281GT
107, 109, 133, 137
824125GT
127 117, 119, 123, 125, 131, 143... 111
1257296GT
165, 215
1270456GT
119
824128GT
101, 103, 113
1257733GT
11, 13
1270598GT
125
824164GT
147, 151
1257824GT
135
1271081GT
165
824215GT
195
1257862GT
107
1271521GT
111, 195
824216GT
111
1258187GT
215
1271924GT
157, 161
824217GT
117
1258393GT
109
1272119GT
133, 137
825020GT
145, 147, 153
1258394GT
135
1272122GT
129
825349GT
1258567GT
11, 13
1272123GT
129
1259177GT
113
1272242GT
19, 23, 33, 37, 47, 51...
826516GT
119 113, 117, 119, 155, 157, 159... 117
1259178GT
113
1272557GT
121, 133
826854GT
129
1259179GT
113
1272844GT
121, 141
1251757GT
215
1259180GT
113
1273054GT
119
1251799GT
147, 151
1259181GT
155, 159
1273576GT
121, 133, 141
1252764GT
123
1259182GT
157, 161, 209
1274166GT
147
1253477GT
1259191GT
107, 109
1274168GT
111, 115, 117, 195
1259192GT
101
1274172GT
1253485GT
129 155, 159, 163, 209, 211 163
1259193GT
99, 103
1274322GT
1254572GT
111, 195
1259194GT
101, 103
1274594GT
103, 107, 109 99, 103, 107, 111, 113, 115... 157, 161
1255756GT
1259195GT
101, 103
1274595GT
157, 161
1259197GT
113
1274596GT
155, 157, 159, 161
1255758GT
111 101, 103, 113, 115, 123, 145 101, 103, 155, 159
1259223GT
155, 159
1274597GT
163
1255759GT
107, 109
1259259GT
165
1274603GT
163
1255797GT
111, 123
1259266GT
117, 119
1276561GT
125
1255805GT
117, 119
1259686GT
113
1276562GT
125
1256109GT
101, 103
1260386GT
195
1277860GT
1256123GT
103, 211
1260703GT
123
1277924GT
1256127GT
117, 199
1260926GT
157, 161, 211
1278704GT
157, 161 99, 103, 111, 117, 119, 123... 19, 23, 33, 37, 47, 51...
1256179GT
107, 109, 215
1261143GT
195
1279207GT
203
1256287GT
103, 109
1261183GT
111, 195
1279428GT
121
1256463GT
99, 111, 127
1261888GT
177
1279627GT
201
1256679GT
111, 119
1263220GT
135
1280158GT
125
1256693GT
213
1263221GT
135
1280665GT
165
1256855GT
199
1263542GT
29, 31, 33, 37, 57, 59...
1280819GT
19, 23, 47, 51, 75, 79
1256863GT
117, 119, 127
1263543GT
15, 17, 19, 23, 43, 45...
1280947GT
203
1257054GT
139, 141
1264372GT
121
1280948GT
203
1257055GT
141
1264822GT
135
1281174GT
55, 69, 83, 97
1257058GT
133, 139, 141
1264834GT
135
1281175GT
27, 41, 69, 97
824124GT
825358GT
1253478GT
1255757GT
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
219
March 2023 Part Number Index Part no.
Page Number
Part no.
Page Number
Part no.
Page Number
1283004GT
203
1292275GT
15, 19, 29, 33, 43, 47...
1296823GT
27, 55, 83
1283027GT
155, 159
1292512GT
19, 23, 33, 37, 47, 51...
1296824GT
27, 55, 83
1283028GT
113, 155, 159, 211
1292513GT
19, 23, 33, 37, 47, 51...
1297433GT
15, 17, 21, 25, 27, 43...
1283031GT
203
1292514GT
19, 23, 33, 37, 47, 51...
1298461GT
205
1283213GT
123, 129
1292515GT
21, 25, 33, 37, 49, 53...
1298463GT
211
1283768GT
201
1292944GT
205
1298464GT
213
1283790GT
169
1292947GT
211
1298467GT
41, 69, 97, 205
1283792GT
169
1292948GT
211
1298555GT
211
1283810GT
27, 41, 55, 69, 83, 97...
1292949GT
211
1298833GT
15, 17, 43, 45, 71, 73
1283878GT
19, 23, 33, 37, 47, 51...
1292950GT
211
1298834GT
29, 31, 57, 59, 85, 87
1284285GT
129
1292951GT
211
1298911GT
115
1284287GT
129
1292952GT
211
1298917GT
99, 107
1284981GT
23, 51, 79
1292953GT
213
1298923GT
123
1284982GT
37, 65, 93
1292960GT
15, 43, 71
1298927GT
113
1287951GT
123
1292990GT
21, 25, 33, 37, 49, 53...
1298928GT
113
1288281GT
155, 159
1293165GT
27, 55, 83
1298930GT
107
1288481GT
117, 139
1293166GT
41, 69, 97
1298933GT
11, 13
1288704GT
105
1293217GT
29, 31, 33, 37, 41, 57...
1299144GT
99
1288705GT
105
1293284GT
199
1299390GT
117
1289899GT
133
1293324GT
21, 25, 49, 53, 77, 81
1299589GT
177
1290029GT
155, 159
1293641GT
209
1299695GT
111
1290540-2309GT
191
1293645GT
209
1300025GT
113
1290540-3975GT
189
1293655GT
209
1300027GT
113
1290574GT
117
1293656GT
209
1300029GT
113
1290659GT
19, 23, 47, 51, 75, 79
1294398GT
27, 55, 83
1300036GT
113
1290664GT
19, 23, 47, 51, 75, 79
1294444GT
195
1300053GT
113
1290668GT
15, 17, 43, 45, 71, 73
1294635GT
27, 55, 83
1300178GT
185
1290673GT
33, 37, 61, 65, 89, 93
1294685GT
21, 25, 49, 53, 77, 81
1300185GT
109
1290675GT
15, 17, 43, 45, 71, 73
1294688GT
41, 69, 97
1300318GT
11, 123, 185
1290699GT
15, 17, 29, 31, 43, 45...
1295634GT
209
1300319GT
185
1291000-2745GT
191
1296034GT
27, 41, 55, 69, 83, 97
1300540GT
113
1291001-1655GT
191
1296036GT
205
1300560GT
199
1291051GT
133
1296210GT
99
1300565GT
99
1291517GT
209
1296211GT
99
1300940GT
145
1291518GT
209
1296213GT
99
1300941GT
145
1291519GT
209
1296215GT
99
1301148GT
185
1291520GT
209
1296298GT
27
1301158GT
27, 55, 83
1291577GT
135, 215
1296299GT
41
1301544GT
185
1291624GT
19, 23, 33, 37, 47, 51...
1296300GT
55, 83
1301547GT
185
1291802GT
209
1296301GT
69, 97
1301548GT
185
1292051GT
19, 23, 47, 51, 75, 79
1296819GT
213
1301609GT
199
1292052GT
33, 37, 61, 65, 89, 93
1296821GT
27, 55, 83, 205
1301777GT
107, 109
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
220
March 2023 Part Number Index Part no.
Page Number
Part no.
Page Number
Part no.
Page Number
1301854GT
133
1306040GT
101
T106368GT
169
1302207GT
185
1306041GT
101
T106370GT
169
1302399GT
115
1306056GT
101
T106372GT
129
1302477GT
159
1306057GT
101
T106373GT
169
1302484GT
155
1306058GT
101
T107029GT
17, 45, 73
1302489GT
157, 161
1306060GT
101
T108326GT
125
1302833GT
185
1306167GT
123
T109012GT
125
1302834GT
185
1306359GT
99
T110891GT
135
1302835GT
185
1306403GT
107, 109
T112507GT
133, 135
1302836GT
185
1306406GT
109
T112509GT
133, 135
1302837GT
185
1306905GT
101
T112510GT
133, 137
1302838GT
185
1306993GT
105
T112511GT
133, 137
1302839GT
185
1306994GT
103
T112563GT
167
1302840GT
185
1307062GT
105
T112804GT
21, 25, 35, 39, 49, 53...
1302841GT
185
1307063GT
103
T113136GT
133, 135, 215
1302842GT
185
1307652-5038GT
189
T113139GT
215
1302843GT
185
1307653GT
125
T113142GT
215
1302844GT
185
1307717-5650GT
189
T113787GT
155, 159
1302845GT
185
1307803GT
133
T114031GT
135
1303129GT
113
1307806GT
119
T114082GT
215
1303165GT
185
1307809GT
133
T114321GT
175
1303166GT
185
1307875GT
133, 135
T114397GT
169
1303167GT
185
1307960GT
117
T115429GT
215
1303364GT
123
1308037GT
133, 139
1303685GT
107
1308039GT
133, 139
1303686GT
107
1308040GT
133, 139
1303779GT
111
1308041GT
133
1304100GT
215
1308080GT
99
1304102GT
215
1308084GT
99
1304152GT
123
1308091GT
107
1304165GT
207
1309740GT
101, 103
1304171GT
99
1310053GT
207
1304828GT
107, 109
1310110GT
207
1304829GT
107, 109
1310378GT
165
1305162GT
147, 151
1311033GT
155, 159
1305532GT
15, 17, 21, 25, 29, 31...
1311819GT
207
1305533GT
43, 45, 49, 53, 57, 59...
1311931GT
207
1305534GT
71, 73, 77, 81, 85, 87...
1311935GT
207
1305709GT
193
1313257GT
123, 195
1305724GT
109
T106362GT
129
1306006GT
99
T106363GT
129
1306039GT
99
T106366GT
129
Part No. 1310146GT
GS-1530,GS-1532,GS-1930,GS-1932
221
