Parker EME Maßbilder 190-120130N01 Compax3 Zubehör (Auszug) 3 Inhalt 1. Maßbilder ................................................................................................. 4 1.1 Netzfilter.................................................................................................... 4 1.1.1. Netzfilter NFI01/01 .............................................................................................. 4 1.1.2. Netzfilter NFI01/02 .............................................................................................. 4 1.1.3. Netzfilter NFI01/03 .............................................................................................. 5 1.1.4. Netzfilter NFI02/0x 5 1.1.5. Netzfilter NFI03/01 & NFI03/03 6 1.1.6. Netzfilter NFI03/02 .............................................................................................. 7 1.2 Motorausgangsdrossel............................................................................ 8 1.2.1. Motorausgangsdrossel MDR01/04 ................................................................... 8 1.2.2. Motorausgangsdrossel MDR01/01 ................................................................... 8 1.2.3. Motorausgangsdrossel MDR01/02 ................................................................... 9 1.2.4. Verdrahten der Motorausgangsdrossel .......................................................... 9 1.3 Netzdrossel für PSUP30 .......................................................................... 9 1.4 Externe Ballastwiderstände .................................................................. 11 1.4.1. Maßbilder der Ballastwiderstände ................................................................. 11 1.5 Kondensatormodul ModulC4 ................................................................ 15 2. Index ....................................................................................................... 16
1. Maßbilder
1.1 Netzfilter
für Compax3 S025 V2 und Compax3 S063 V2
für Compax3 S0xx V4, Compax3 S150 V4 und Compax3 S1xx V2
Maßbilder Compax3 Zubehör 4 190-120130N01 Compax3 Zubehör (Auszug) Netzfilter In diesem Kapitel finden Sie 4 Motorausgangsdrossel 8 Netzdrossel für PSUP30 9 Externe Ballastwiderstände 11 Kondensatormodul ModulC4 15
1.1.1. Netzfilter NFI01/01
Maßbild: 50,8±0,3 85,4 116 139 79,5 101 88,9±0,4 55,5 Ø 4 5,2 x 4 L I N E L O A D Angaben in mm
1.1.2. Netzfilter NFI01/02
Maßbild: 65 6,6 177 151 70 ± 0,3 140 125 111 Ø 4 L I N E L O A D Angaben in mm
1.1.3. Netzfilter NFI01/03
für Compax3 S300
1.1.4. Netzfilter NFI02/0x
Parker EME Maßbilder 190-120130N01 Compax3 Zubehör (Auszug) 5
Maßbild: 6,6 240 217 115 ± 0,3 159 145 ± 0,5 129 64 Ø 4 L I N E L O A D Angaben in mm
Compax3 Hxxx V4 Maßbild: B1 B M6 T1 T BFU H2 H1 H1 Filter Typ Abmessungen Lochabstände Abstände Gewicht Erdungsklemme Anschlussklemme B H H2 T B1 H1 T1 BFU HFU mm mm mm kg C3H050V4 NFI02/01 233 515 456 70 186 495 40 150 440 4,3 M6 16 mm2 C3H090V4 NFI02/02 249 715 649 95 210 695 40 150 630 8,5 M8 50 mm2 C3H1xxV4 NFI02/03 249 830 719 110 150 700 15,0 M10 95 mm2
Unterbaufilter für
1.1.5. Netzfilter NFI03/01 & NFI03/03
für PSUP10D6 und PSUP20D6 Maßbild:
Maßbilder Compax3 Zubehör 6 190-120130N01 Compax3 Zubehör (Auszug)
I I PE PE A B Label G D L1 L2 L3 L1 L2 L3 F C E H Front view Coined Earthing Symbol on both sides Load Terminals Line Terminals Top view Side view Bottom view Filter Typ A B C D E F G H Gewicht GND(I) Anschlussklemme mm kg NFI03/01 240 50 85 270 0,8 30 255 5,4 1,5 M5 10 mm 2 NFI03/03 220 85 90 250 1,0 60 235 5,4 2,4 M6 16 mm 2

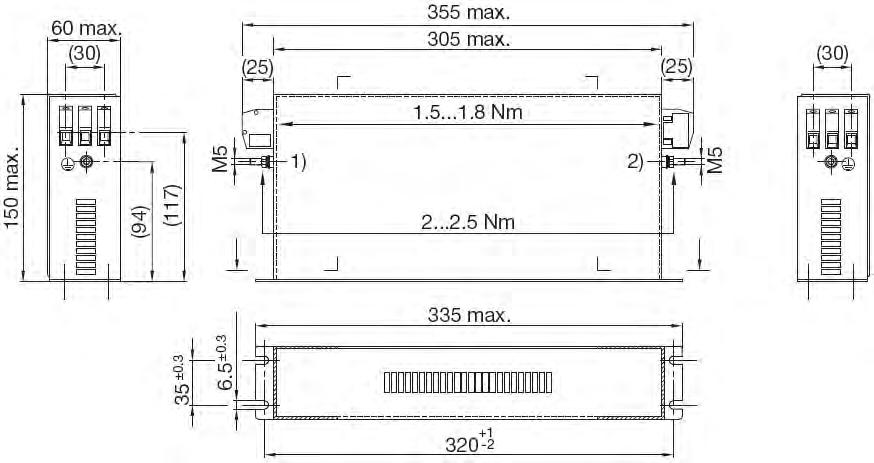

1.1.6. Netzfilter NFI03/02
für PSUP10D6
Maßbild:
Parker EME Maßbilder 190-120130N01 Compax3 Zubehör (Auszug) 7
Angaben in mm
1.2
Maßbilder Compax3 Zubehör 8 190-120130N01 Compax3 Zubehör (Auszug)
Motorausgangsdrossel 1.2.1. Motorausgangsdrossel MDR01/04 bis 6,3A Motornennstrom (3,6mH) Maßbild: 120 54 95 5 90 40 170 U1 V1 W1 U2 V2 W2 Angaben in mm 1.2.2. Motorausgangsdrossel MDR01/01 bis 16A Motornennstrom (2mH) Maßbild: 150 67 95 6 113 50 195 U1 V1 W1 U2 V2 W2 Angaben in mm
1.2.3. Motorausgangsdrossel MDR01/02
Gewicht: 5,8kg Angaben
1.2.4. Verdrahten der Motorausgangsdrossel
1.3 Netzdrossel für PSUP30
Erforderliche Netzdrossel für PSUP30: 0,45 mH / 55 A
Wir bieten Ihnen die Netzdrosseln:
LCG-0055-0,45 mH (BxTxH: 180 mm x 140 mm x 157 mm; 10 kg)
LCG-0055-0,45 mH-UL (mit UL Zulassung) (BxTxH: 180 mm x 170 mm x 157 mm; 15 kg)
Maßbild: LCG-0055-0,45 mH
Parker EME Maßbilder 190-120130N01 Compax3 Zubehör (Auszug) 9
Motornennstrom
Maßbild: 180 76 110 6 136 57 195 U1 V1 W1 U2 V2 W2
bis 30A
(1,1mH)
in
mm
M Motor MDR Compax3 PE PE U V W Br+ Br+ + -U1 U2 V2 V1 W1 W2
Maßbild: LCG-0055-0,45 mH-UL
Maßbilder Compax3 Zubehör 10 190-120130N01 Compax3 Zubehör (Auszug)
Angaben in mm
1.4 Externe Ballastwiderstände
In diesem Kapitel finden Sie 11
Maßbilder der Ballastwiderstände
Gefahr!
Gefahren beim Umgang mit Ballastwiderständen!
Gehäusetemperatur bis zu 200 °C!
Gefährliche Spannung!
Das Gerät darf nur in montiertem Zustand betrieben werden!
Die externen Ballastwiderstände sind so zu montieren, dass ein Berührschutz gewährleistet ist (IP20).
Montieren Sie die Anschlußleitungen unten. Die Ballastwiderstände müssen geerdet werden. Bei BRM13 und BRM14 empfehlen wir eine Sperrkantscheibe zu verwenden. Beachten Sie den Hinweis auf den Widerständen (Warnschild).
Beachten Sie, daß eine Länge der Anschlußleitung >2 m nicht zulässig ist!
1.4.1. Maßbilder der Ballastwiderstände
Parker EME Maßbilder 190-120130N01 Compax3 Zubehör (Auszug) 11
Ballastwiderstand BRM8/01 In diesem Kapitel finden Sie 11 Ballastwiderstand BRM5/01 12 Ballastwiderstand BRM5/02, BRM9/01 & BRM10/01 12 Ballastwiderstand BRM4/0x und BRM10/02 13 Ballastwiderstand BRM11/01 & BRM12/01 13 Ballastwiderstand BRM13/01 & BRM14/01 14 1.4.1.1 Ballastwiderstand BRM8/01 Maßbild: 5,4 10 40 20 240 225 Angaben in mm
Maßbilder Compax3 Zubehör 12 190-120130N01 Compax3 Zubehör (Auszug) 1.4.1.2 Ballastwiderstand BRM5/01 Maßbild: 222 245 101 6,5 48 73 12 Angaben in mm
Ballastwiderstand BRM5/02, BRM9/01 & BRM10/01 Maßbild: 9597 96 98 250 330 64 120 6,5 64 92 12 1 Angaben in mm
1.4.1.3
Parker EME Maßbilder 190-120130N01 Compax3 Zubehör (Auszug) 13
Maßbild: 9597 96 98 A B C 120 6,5 C 92 12 1 1: thermisches Überstromrelais BRM4/01 BRM4/02 BRM4/03 & BRM10/02 A mm 250 300 540 B mm 330 380 620 C mm 64 64 64
Ballastwiderstand BRM11/01
Maßbild: H 490 380 Ø10,5 B2 B1 B BRM11/01 BRM12/02 B mm 330 B1 mm 295 B2 mm 270 H mm 260 Gewicht kg 6,0 7,0
1.4.1.4 Ballastwiderstand BRM4/0x und BRM10/02
1.4.1.5
& BRM12/01
Maßbilder Compax3 Zubehör 14 190-120130N01 Compax3 Zubehör (Auszug)
Maßbild: 303 60 337 74,2° 74,2° 30 17 5,4 10 10 5,4 10 10 17 54 ±0,2 26±0,2 2 3 1,4 1 A A A-A C C (5 : 1) Angaben in mm
1.4.1.6 Ballastwiderstand BRM13/01 & BRM14/01
