Bulletin HY11-5715-685/DE Leistungsverstärker für Druckventile/Stromventile Installationsanleitung
Leistungsverstärker für Druckventile Serien ED104 / ET104 Installationsanleitung
Hinweis
Dieses Dokument und andere Informationen von der Parker-Hannifin Corporation, seinen Tochtergesellschaften und Vertragshändlern enthalten Produkt- oder Systemoptionen zur weiteren Untersuchung durch Anwender mit technischen Kenntnissen.Der Anwender ist durch eigene Untersuchung und Prüfung allein dafür verantwortlich, die endgültige Auswahl des Systems und der Komponenten zu treffen und sich zu vergewissern, dass alle Leistungs-, Dauerfestigkeits-, Wartungs-, Sicherheits- und Warnanforderungen der Anwendung erfüllt werden. Der Anwender muss alle Aspekte der Anwendung genau untersuchen, geltenden Industrienormen folgen und die Informationen in Bezug auf das Produkt im aktuellen Produktkatalog sowie alle anderen Unterlagen, die von Parker oder seinen Tochtergesellschaften oder Vertragshändlern bereitgestellt werden, zu beachten. Soweit Parker oder seine Tochtergesellschaften oder Vertragshändler Komponenten oder Systemoptionen basierend auf technischen Daten oder Spezifikationen liefern, die vom Anwender beigestellt wurden, ist der Anwender dafür verantwortlich festzustellen, dass diese technischen Daten und Spezifikationen für alle Anwendungen und vernünftigerweise vorhersehbaren Verwendungszwecke der Komponenten oder Systeme geeignet sind und ausreichen.
2
5715-685 DE.indd CM 04.07.13
Parker Hannifin Corporation Hydraulics Group
ED_ET104
ED104 Elektronikmodul zur Ansteuerung von Stetig-Druckbegrenzungsventilen. Die Druckwerte und deren Änderungsverlauf werden durch extern eingespeiste Sollwertsignale sowie interne Begrenzungs- und Rampenpotentiometer bestimmt. Zwischen Eingangssignal und Magnetstrom besteht ein linearer Zusammenhang. Der Druckwert verhält sich entsprechend der Ventilkennlinie und ist teilweise volumenstromabhängig.
ET104 Elektronikmodul zur Ansteuerung von Stetig-Stromventilen. Der Drosselquerschnitt und dessen Änderungsverlauf werden durch extern eingespeiste Sollwerte, sowie interne Begrenzungs- und Rampenpotentiometer bestimmt. Der Messwert (Volt) am Modul ist indirekt identisch mit dem Drosselquerschnitt bzw. dem entsprechenden Volumenstrom Q (l/min).
Konstruktionsmerkmale
speisten positiven Sollwertsignalen in Ausgangssignale für den Regelmagnet.
mierbaren Steuerungen.
rung auf externe Rampenvorgabe.
Arbeitsbereichs an den vollen Sollwertbereich. mit Konstantstromregelung für konstante, temperaturunabhängige Magnetkräfte.
Verbesserung von statischen Kenngrößen.
oden für die Anzeige der Betriebszustände.
ED_ET104 5715-685 DE.indd CM 04.07.13
3
Leistungsverstärker für Druckventile Serien ED104 / ET104 Installationsanleitung
Parker Hannifin Corporation Hydraulics Group
-
-
-
)( A B Y ED104 ET104
-
Installationsanleitung
Bestellschlüssel
Leistungsverstärker für Druckventile
Serien ED104 / ET104
Elektronikmodul Druckventile
Konstr.Stand ModulAusführung
Verstärker, einstellbare Min/MaxBegrenzung, Auf/ Ab-Rampen
Elektronikmodul Stromventile Ventilgröße Code Ventil Magnet
00 TDA...LAF E16 bis E 50 35 mm
00 TEA...LAF E16 bis E 50 35 mm
99 TDA...LAF E63 bis E100 60 mm
99 TEA...LAF E63 bis E100 60 mm
Technische Daten
Konstr.Stand ModulAusführung Verstärker, einstellbare MIN/MAXBegrenzung, Auf/ Ab-Rampen
Versorgungsspannungsbereich [V] 22...38, Welligkeit max. 5%
Eingangssignalspannungen
5...30 VDC
+10, max. 10 mA Magnet-Ausgangsstrom max.
Anschluss
ED 1,3 / ET 1,05
Installationsquerschnitte min. [mm2] Spannungsversorgung + Ventil: 1,5; Sollwerteingang: 0,5
Vorzuschaltende Sicherung
ED_ET104 5715-685 DE.indd CM 04.07.13
4
Parker Hannifin Corporation Hydraulics Group
Leistungsaufnahme [VA] max. 40 Sollwertspannung [VDC] 0...+10
Referenzausgang [V]
[VDC]
[A]
Rampenzeit [s] 0...5 Sekunden Umgebungsteperaturbereich [°C] 0...+70
DSA,
ED ET
DWU, DWE, RE
104 104 00
(Ansicht
ED_ET104 5715-685 DE.indd CM 04.07.13
Installationsanleitung 5 Parker Hannifin Corporation Hydraulics
Leistungsverstärker für Druckventile Serien ED104 / ET104
Group
Speisung
Eingang Rampeneinstellung exter n 26 Ausgang Regelmagnet
Bezugspotential 0V Speisung
Eingang Rampenabschaltung 25 Ausgang Regelmagnet A 27 Eingang Rampeneinstellung exter n
Bezugspotential 0V Sollwert EMV 10kOhm = = U l 181131 RoteLED Messbuchsen GelbeLED Rampen 2A 13 2227 AnschlussBeispiele: Signalzuführung + 24VDC +10VDC Rampen 26 + 25 Ventil-Typwahlweise (sieheBestellschlüssel) MI (POTI) 14 (SPS) 0 16 Externe Rampen Optionen AUSAUF AB 1M í TDAD
Schaltplan Anschlussleiste
B) 14 Eingang Sollwer t 0...+10VDC 16 Ausgang +10V Referenz 18 Eingang 24VDC
22
11
13
31
Leistungsverstärker für Druckventile Serien ED104 / ET104 Installationsanleitung

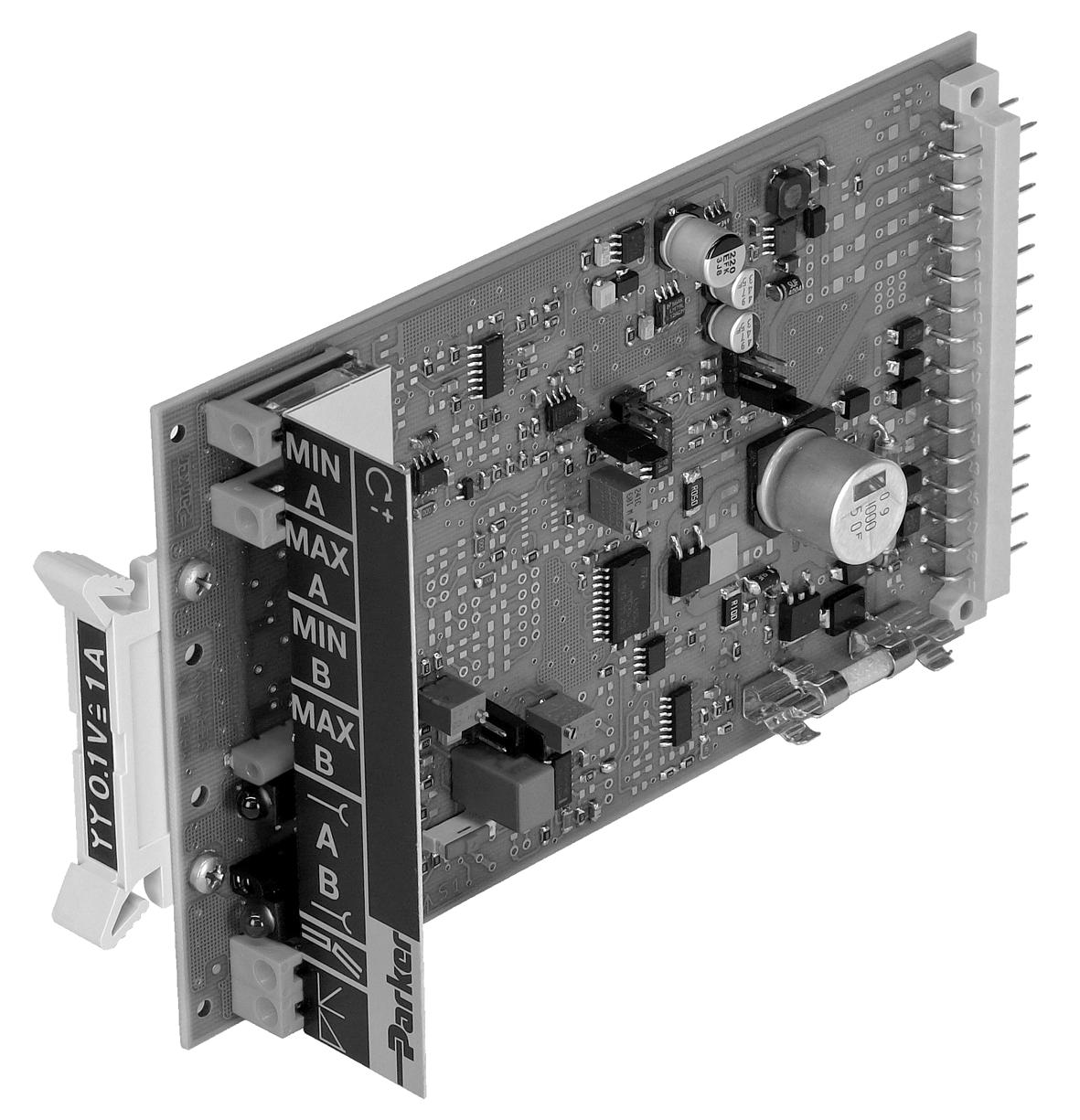

Bedienungs- u. Diagnose-Elemente (Ansicht A)
Wichtige Hinweise:
Um Überhitzung zu vermeiden, ist die Stromversorgung zur Elektronik-Karte abzuschalten, wenn die Hydraulik-Versorgung zum Proportionalventil ausgeschaltet ist!
Grundsätzlich ist die Stromversorgung zur ElektronikKarte abzuschalten, bevor diese aus dem Kartenhalter entfernt oder in diesen eingesteckt wird! -
räte anschließen.

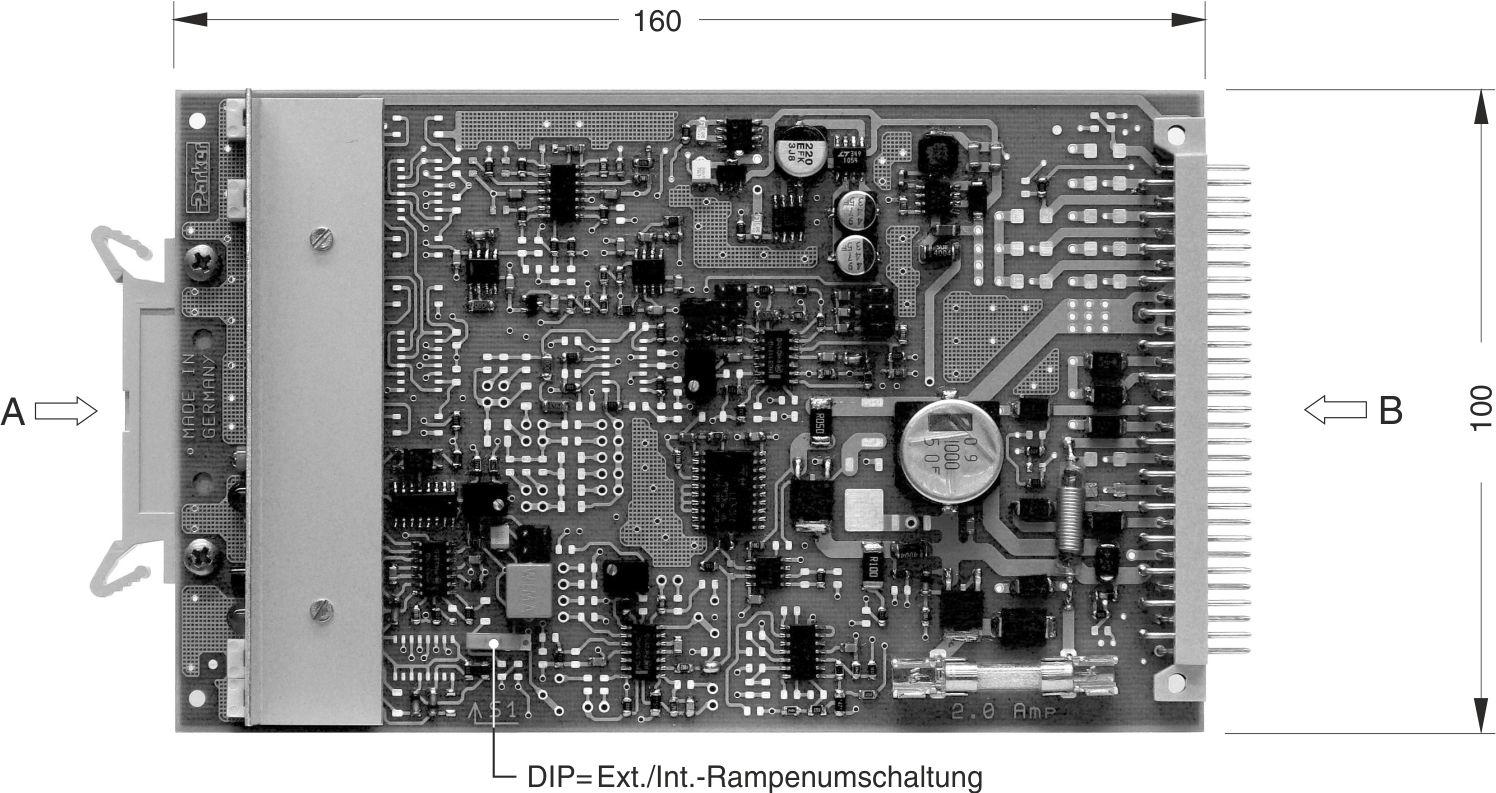

Abmessungen (Eurokarte)
ED_ET104 5715-685 DE.indd CM 04.07.13
des unteren Druckwertes des oberen Druckwertes
3 (B-Angaben sind hier unbenutzt)
4 Rote Messbuchse für Messwert
5 Schwarze Messbuchse für Messwert
6 Rote LED (A) für:
7 Gelbe LED für:
8 Rote Griffleiste mit Referenzangaben für Messwerte
9 AUF-Rampenpotentiometer
10 AB-Rampenpotentiometer
6
Parker Hannifin Corporation Hydraulics Group
Installationshinweise für Elektronik - Baugruppen zur Sicherstellung der Elektromagnetischen Verträglichkeit
Spannungsversorgung
schriften entsprechen (CE-Zeichen, Konformitätserklärung).
Im gleichen Stromkreis eingebaute Relais, Schütze und Magnetventile sind mit Funkenlöschkombinationen bzw. überspannungsbegrenzenden Bauelementen zu beschalten.
Anschlussleitungen
Die Leitungen zwischen dem Einbauort der Baugruppe und den Peripherie-Einheiten, wie Spannungsversorgung, Ventilmagnete, Wegmesssystem, Sollwertquelle müssen geschirmt sein. Hierbei sind folgende Mindestquerschnitte zu beachten: Spannungsversorgung und Ventilmagnete 1,5 mm2, andere Verbindungen 0,5 mm2. Die Kapazität sollte ca. 130 pF/m (Ader/Ader) nicht überschreiten. Maximale Leitungslänge = 50 m. Es dürfen keinerlei andere Leitungen innerhalb der abgeschirmten Verbindungsleitungen zur Baugruppe geführt werden. Die Leitungsabschirmungen sind beidseitig zu erden (s. Abschnitt “Erdung“), wobei keine Masseschleifen entstehen dürfen.
Steckverbindungen
Für den Anschluss eines Wegmesssystems ist ein Sensorsteckverbinder 4polig+PE mit Metallgehäuse und integriertem Anschluss für die Abschirmung der Anschlussleitung zu verwenden. Geeignete Steckverbinder sind von Parker lieferbar:
5004108 (Kabeldose 4polig+PE)
Die Steckverbindung ist gemäß Anschlussplan zu installieren, wobei die Leitungsabschirmung rundkontaktierend mit dem dafür vorgesehenen Klemmteil verbunden werden muss.
Einbau
Die Baugruppe ist in ein leitfähiges, geschirmtes Gehäuse einzubauen. Dies kann z.B. ein Schaltschrank sein, welcher den EMV-Vorschriften entspricht. Eine einwandfreie Gehäuseerdung ist obligatorisch (s. Abschnitt “Erdung“).
Erdung
Die Montageplatte des Ventils muss einwandfrei mit dem geerdeten Maschinenrahmen verbunden werden. Die Abschirmungen der Verbindungsleitungen sind im Schaltschrank mit Erde zu verbinden. Es ist darauf zu achten, dass zwischen Schaltschrank und Maschinenrahmen ein niederohmiger Potentialausgleich vorhanden ist (Leitung mit >10 mm2 Querschnitt), um Erdschleifen zu verhindern.
