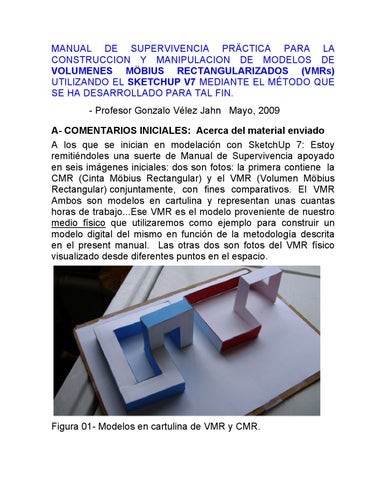

MANUAL DE SUPERVIVENCIA PRÄCTICA PARA LA CONSTRUCCION Y MANIPULACION DE MODELOS DE VOLUMENES MÖBIUS RECTANGULARIZADOS (VMRs) UTILIZANDO EL SKETCHUP V7 MEDIANTE EL MÉTODO QUE SE HA DESARROLLADO PARA TAL FIN. - Profesor Gonzalo Vélez Jahn Mayo, 2009 A- COMENTARIOS INICIALES: Acerca del material enviado A los que se inician en modelación con SketchUp 7: Estoy remitiéndoles una suerte de Manual de Supervivencia apoyado en seis imágenes iniciales: dos son fotos: la primera contiene la CMR (Cinta Möbius Rectangular) y el VMR (Volumen Möbius Rectangular) conjuntamente, con fines comparativos. El VMR Ambos son modelos en cartulina y representan unas cuantas horas de trabajo...Ese VMR es el modelo proveniente de nuestro medio físico que utilizaremos como ejemplo para construir un modelo digital del mismo en función de la metodología descrita en el present manual. Las otras dos son fotos del VMR físico visualizado desde diferentes puntos en el espacio.

Figura 01- Modelos en cartulina de VMR y CMR.

2

Figura 02-.Otra vista del modelo en cartulina de un VMR Las siguientes cuatro figuras muestran una secuencia de imágenes digitales derivadas del uso del Método del Escultor.

.

3

4

Figuras 03 a 06- Modelación digital partiendo de un Bloque.

(Activar modelos 0 a 4 anexos al presente Manual) El manual está particularmente orientado a su uso por personas que se inician en el manejo del SketchUp y se ha hecho posible por cuanto la modularidad que operará en el desarrollo del Taller para la construcción de Volúmenes Möbius Rectangularizados (VMRs) así lo permite.

Observese que, fieles a la estrategia de aprendizaje a distancia trazada para este curso mantendremos en este caso la secuencia de aprender: viendo, usando y haciendo. De modo que lo anteriormente expuesto encaja perfectamente, para el que se inicia con aprender viendo y luego usando (manipulando) los tres modelos aquí comentados. Finalmente, y como aplicación del presente manual, ustedes podrán crear construyendo que es lo que veremos seguidamente…

5

REGLA BASICA: Ustedes pueden experimentar con cualquiera de los tres modelos digitales suscritos pero nunca, en esta primera fase, deben alojar dichos cambios en los modelos originalmente enviados. Lo que sí pueden hacer, en cambio, es sacar copias a los modelos digitales originales para experimentar con ellos o guardar el modelo afectado identificándolo con otros nombres. De esa forma dispondrán siempre de los modelos originales, además de los alterados…

B- Acerca de las herramientas lógicas a ser utilizadas.

Existen dos barras de herramientas para apoyar la generación de modelos digitales 3D. La primera de ellas, más básica y sencilla se ubica en la parte superior horizontal de la ventana de trabajo y aparece en dicha ventana al iniciarse una sesión de trabajo. La segunda es algo más completa y, al menos inicialmente tendrá que ser invocada por el usuario en el menú aún cuando, para, efectos de la presente demostración hemos incorporado ambas, horizontal y verticalmente en la ventana de trabajo. El usuario o usuaria podra utilizarlas por separado o mezcladas si así lo desea, eso no hace diferencia. Lo que si es importante es que, al menos inicialmente, basta dominar una muy pequeña cantidad de las opciones (íconos) que ofrecen para crear y manipular modelos a través de su uso.Esas opciones son: - el ícono que se activa con un simple ‘clic’ sobre su imagen facultando al usuario o usuaria a dibujarlo sobre la base del piso mostrado en la ventana de trabajo. Si lo que se desea es un cuadrado ir a la esquina inferior derecha de la ventana de trabajo y especificar allí las dimensiones.

- El ícono (push/pull) que una vez activado y ubicada la punta del cursor sobre el rectángulo dibujado en la base del piso y manteniéndo pisado dicho cursor se “hala” este hacia arriba generando un objeto 3D (en nuestro caso.un

6

cubo o poliedro) en un proceso que sólo detiene al liberar el cursor adherido al tope de la figura….

(Debe recordarse que cada vez que se abandona un ícono para utilizar otro es necesario previamente acudir al ícono para liberar al ícono que va a ser utilizado de la dependencia del uso del ícono que venía siendo previamente utilizado).

También este ícono , empujando hacia adentro, al ser demarcada con él una superficie menor en la cara de un cubo, por ejemplo, puede convertir el interior de un cubo en un espacio hueco….

Figura 06- Ejemplo de poliedro hueco.

Otra herramienta de gran interés es aquella identificada con el ícono (Orbit), la cual permite al usuario desplazar su visual a diferentes puntos de ubicación dentro del terreno virtual de modo de poder apreciar aspectos no visibles de uno o más VMRs quedando el usuario facultado, para disfrutar de este beneficio, con sólo hacer ‘clic’ sobre el ícono aquí mencionado…

7

Una herramienta muy sencilla y de gran utilidad práctica es la representada por el ícono (paint bucket) que permite preparar y añadir color a superficies poligonales, en nuestro caso…

Una última herramienta mencionada aquí es la identificada con el ícono (Move). De especial importancia, por cuanto ella nos permite, una vez cumplido el procedimiento de activación, que es común a todos los íconos anteriormente descritos, el poder transladar un objeto virtual de un sitio a otro del espacio con sólo mantener la punta de nuestro cursor adherida a él.

Figura 07- Volumen Móbius Rectangular (VMR)

Figura 08- Movimiento visual alrededor de un VMR

8

Y aquí una primera tarea de adiestramiento orientada a aprender usando (manipulando) : *****************************************************  Completar las superficies azules del modelo 3 en SketchUp 07, anexo al presente manual, de forma tal que quede como el arriba señalado. (El color final utilizado y sus visuales deben ser diferentes a las utilizadas en mi ejemplo…) ***************************************************** C- Acerca del método de trabajo aquí descrito para desarrollar un Volumen Möbius Rectangular (VMR) orientado a su uso por principiantes en el manejo del SketchUp v7.

Si fueramos a asignarle un nombre lo llamaría el “Método del Escultor”, por cuanto el escultor clásico que utiliza el bloque de mármol como medio donde construir las ideas y modelos que surgen en su mente opera, fundamentalmente, con un procedimiento de deconstrucción, a través del cual y haciendo uso de un cincel, un mazo y de un pulso certero va desechando aquellos fragmentos de su bloque que no se avienen a transmitir la idea que brota en su mente y ese descarte, que a su vez puede influir en el proceso creativo lo va llevando gradualmente a la obtención de una obra en ocasiones imperecedera.

En una escala más tosca, y partiendo del humilde cubo digital como componente básico, pienso que cualquier participante neófito, con suficiente determinación y tenacidad en su voluntad puede llegar a construir Volúmenes Möbius Rectangulares (VMRs) que pueda ir luego traduciendo gradualmente a la arquitectura en función de los requisitos que de ella debe interpretar.

Para decirlo en una frase: construyo cubos digitales que me ayudan a construir sucesivamente, filas, plataformas culminando en un volúmen (lease bloque digital) que debe encerrar el VMR a ser conformado. Todo ello, viene a constituirse en una suerte de envolvente que aloja potencialmente en su seno el objeto cuyo

9

modelo digital deseo extraer de él.

O aún más pragmáticamente: imaginen que tuvieran una caja de “tacos” (cubitos) de aquellos de madera que usaban los niños para jugar otrora. Pero que esta caja poseyera un número ilimitado de cubos que les permitieran construir sobre una suerte de damero cualquier VMR que podamos imaginar. Esa es la esencia del método que buscamos aplicar…. Sólo que digitalmente en vez de físicamente. Lo cual aporta un número creciente de ventajas para lo digital tales como perforación de túneles, colores (y texturas) que pueden ser aplicados y cambiados en cualquier momento, caminatas y su filmaciones, cambios de escala automáticos, interacciones a distancia etc.

Y aquí se plantea una segunda tarea de adiestramiento orientada a aprender haciendo, o mejor dicho deshaciendo. *****************************************************  Obtener, a partir de un bloque suministrado como anexo al presente Manual el poliedro toroidal fotografiado en la figura 07. (El color final utilizado en el VMR y sus visuales deben ser diferentes a las utilizadas en la figura 07…) ***************************************************** Lo primero que deben hacer es obtener el bloque de tres plataformas de 5 x 5 cubos básicos que se anexa al presente Método ( Modelo 0). Todos sus cubos han sido liberados de compromisos de agrupación y, por tanto la tarea consiste en eliminar cubos sobrantes para que surja el poliedro deseado. Y para eso se tienen de guía los tres modelos subsiguientes.

Tan sencillo como eso….

D- Beneficios derivados de la aplicación del método planteado.  Reducir el tiempo de aprendizaje inicial del SketchUp 7.  Reducir sustancialmente el tiempo de construir moelos digitales de Volúmenes Moebius Rectangularea (VMRs).

10

 Aportar una sólida estructura  de construcción de modelos digitales 3D que elimina las considerables demoras originadas por la dificultad de visualizar el ensamblaje gradual de componentes en el ámbito digital 3D.  Facilitar la manipulación y visualización de VRMs construídos ppr esa vía; tanto los dados como ejercicios y tareas como los descubiertos por ustedes al aplicar el método.

E- Acerca de ir un paso más allá en autonomía y entender como se construye el bloque en el cual se apoya este Método.

Sé que muchos de ustedes podrían conformarse con beneficiarse del uso del bloque 3D de componentes cúbicos autónomos que se les envió con el modelo 0; al fin y al cabo son diseñadores y/o investigadores centrados en la problemática de arquitectura y no en el manejo de modelos digitales 3D. Pero no deben olvidar que este Taller tiene por delante el manjo de muchos y muy variados tipos de modelos de VRMs a ser explorados tanto externamente como internamente y que esta segunda parte ameritará conocimientos adicionales, como parte del Método arriba presentado que aún no hemos contemplado.

En consecuencia, nos abocaremos de seguido a detallar la mecánica de cómo construir el bloque que contiene el conjunto de cubos autónomos que ustedes acaban de utilizar.

Se debe advertir, desde un inicio, que el cubo digital (o cubo básico) que va a servir de replicador inicial debe ser elaborado con sumo cuidado puesto que cualquier falla en su constitución pudiera ocasionar problemas para el “tallado” y recuperación de VMRs una vez construido el bloque digital conformado por el conjunto de cubos autónomos que lo constituyen.

Esto significa que al construir dicho volumen unitario debemos

11

incorporar un concepto fundamental que es el que garantizará la coherencia del cubo una vez asumida su presencia en forma colectiva.

Este concepto consiste en la capacidad de agrupar los componentes básicos del cubo (lineas, planos) según un compromiso que no podrá ser vulnerado cuando se desarmen los que permiten agrupar cubos en filas y estas en plataformas para conformar el bloque total.

Dicho en otras palabras: que el nivel mínimo de compromisos de vinculación exigidos entre componentes para construir un bloque total es el de cubos y que la relación interna a cada cubo es indestructible y no entra en juego en cuanto a su relación con otros componentes del sistema constructivo-deconstructivo que conforma el bloque total ni sus componentes.

Para construir la relación interna indestructible del cubo básico se construye inicialmente el cubo por el procedimiento que describimos en la aplicación de + explicada anteriormente y una vez obtenido el cubo básico se lo rodea

utilizando el marco virtual producido por la barra de menús ubicada en la parte superior de la ventana de trabajo y se activa la opción Edit / Make Group lo que proteje al cubo básico y a todos los que dependen de él (es decir, a todos los demás cubos que conformen el Bloque) de ser descompuesto en sus componentes básicos.

Acto seguido y en función de ese cubo básico, aboquémonos a construir una fila, repitiendo a dicho cubo (que debemos haber copiado con la instrucción copy previamente) tantas veces como

12

sea necesario, utilizando para ello la instrucción paste y luego ajustando el nuevo cubo a los anteriores apoyándose en el recurso descrito anteriormente. Así obtendremos, con suma rapidez la fila básica de cubos deseada. Una vez hecho esto se agrupan los cubos utilizando y Edit/Make Group para garantizar que no se van a disgregar antes de tiempo.

Recuerden que, para conformar una fila de cubos siempre debe construirse la fila de izquierda a derecha , y una vez hecho esto, proceder a construir una plataforma con la fila disponible colocándo dicha fila secuencialmente siempre de atrás hacia delante. Una vez construída la plataforma se agrupan sus filas, por el procedimiento anteriormente descrito, para proteger su integridad inicial y tendremos entonces una plataforma básica.

Con esa plataforma , al duplicarla utilizando copy-paste, y adosando las nuevas plataformas en secuencia (que deben ir siempre colocadas de abajo hacia arriba) obtendremos, finalmente, el bloque digital que aloja en sus plataformas cubos digitales autónomos que pueden se retirados del bloque si afectar a los demás…

Y lo más importante, hemos creado una suerte de estantería digital , una estructura de sustentación que permite la unión entre cubos para construir un Volumen Möbius Rectangular que permite que aquellos que sobrevivan al descarte puedan mantenerse unidos entre sí sin problemas de coherencia 3D. Un consejo final: Cuando inicien la construcción del bloque, verifiquen que: el cubo básico defina desde un principio su condición dimensional ajustando (sus dimensiones en la esquina inferior derecha de la ventana de trabajo) la aproximación inicial de ancho y largo y luego ajustar seguidamente el alto. Por último, construir en modo isométrico, Es más fácil que en perspectiva, la cual siempre puede incorporarse producto acabado..
