Instalar el manillar
Antes de instalar el manillar, consulta los temas sobre la postura (Postura de pedaleo, página 2) y la

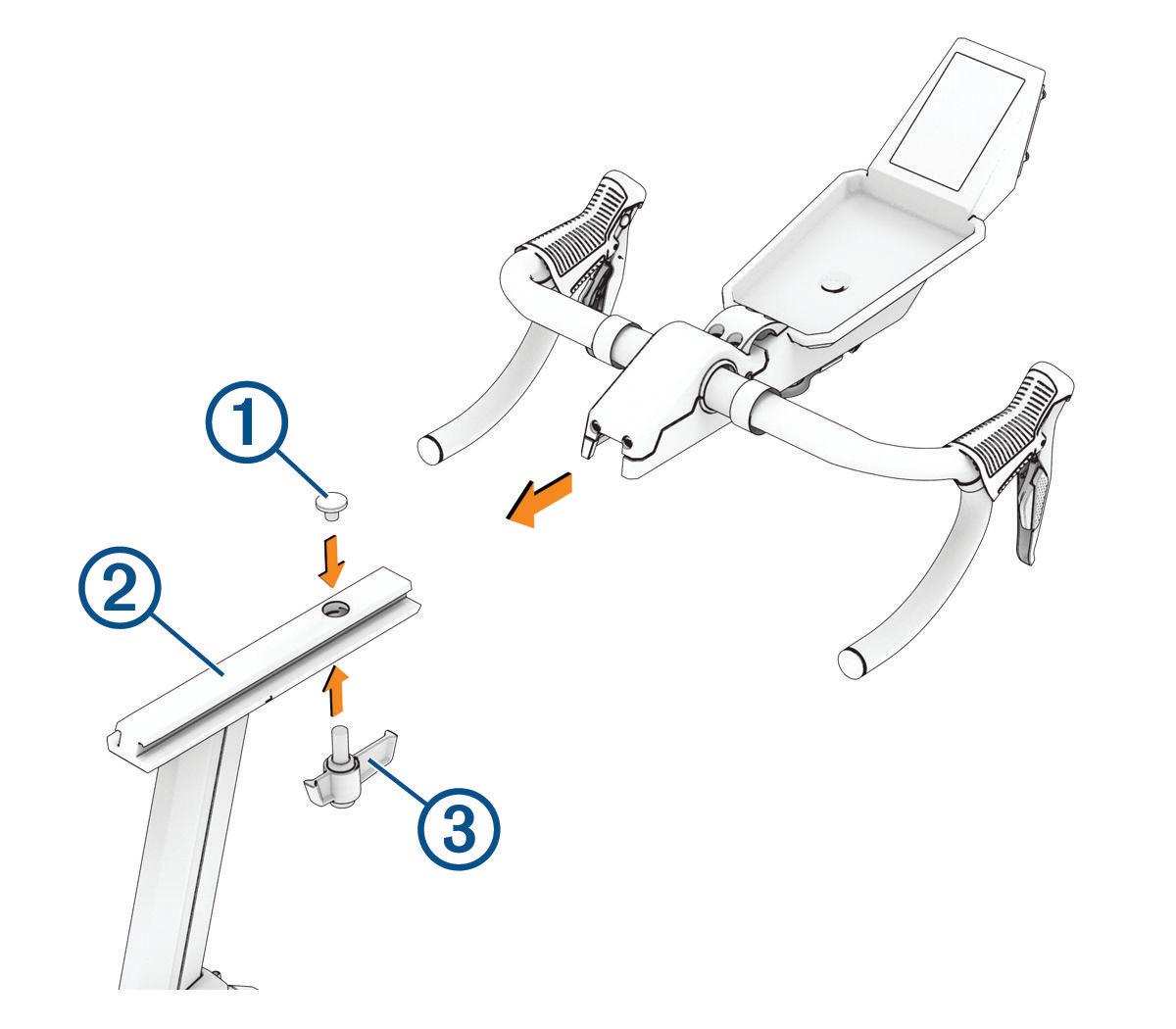

Egeometría (Ajustar la geometría del rodillo, página 3). 1 Abre el kit de montaje . 2 Utiliza una llave Allen de 6 mm para retirar el tornillo de fijación. 3 Coloca la tapa en el riel del manillar .
4 Desliza el manillar por el riel del manillar. 5 Ajusta el alcance del manillar y aprieta la manija M12 x 25 .
La distancia máxima del manillar es de 15 cm. 6 Utiliza la llave Allen de 8 mm para retirar el tornillo de fijación de la barra del manillar.
7 Ajusta la altura del manillar y aprieta la manija M16 x 22 .
La altura máxima del manillar es de 26 cm.
8 Si es necesario, sigue estos pasos para ajustar el ángulo del manillar. 9 Utiliza la llave Torx 20 para retirar la cubierta del manillar . 10 Usa la llave Allen de 5 mm para aflojar los cuatro tornillos. 11 Ajusta el ángulo del manillar. 12 Aprieta los cuatro tornillos. 13 Sustituye y fija la cubierta del manillar.
