PROYECTO DE ARQUITECTURA II

BTALLER BÁSICO

PROFESORES:

CECILIA VEGA*

CARLOS RAMIREZ

SEBASTIÁN ASTE

DAVID ORTIZ

ROMINA PORTILLA

CLAUDIA SÁNCHEZ

Facultad de Ingeniería y Arquitectura

Carrera de Arquitectura - Área de Diseño Arquitectónico Ciclo 2022-2

Ev. Continua 1

E-01: GRAVEDAD Y MOVIMIENTO

Semana 01

Descripción

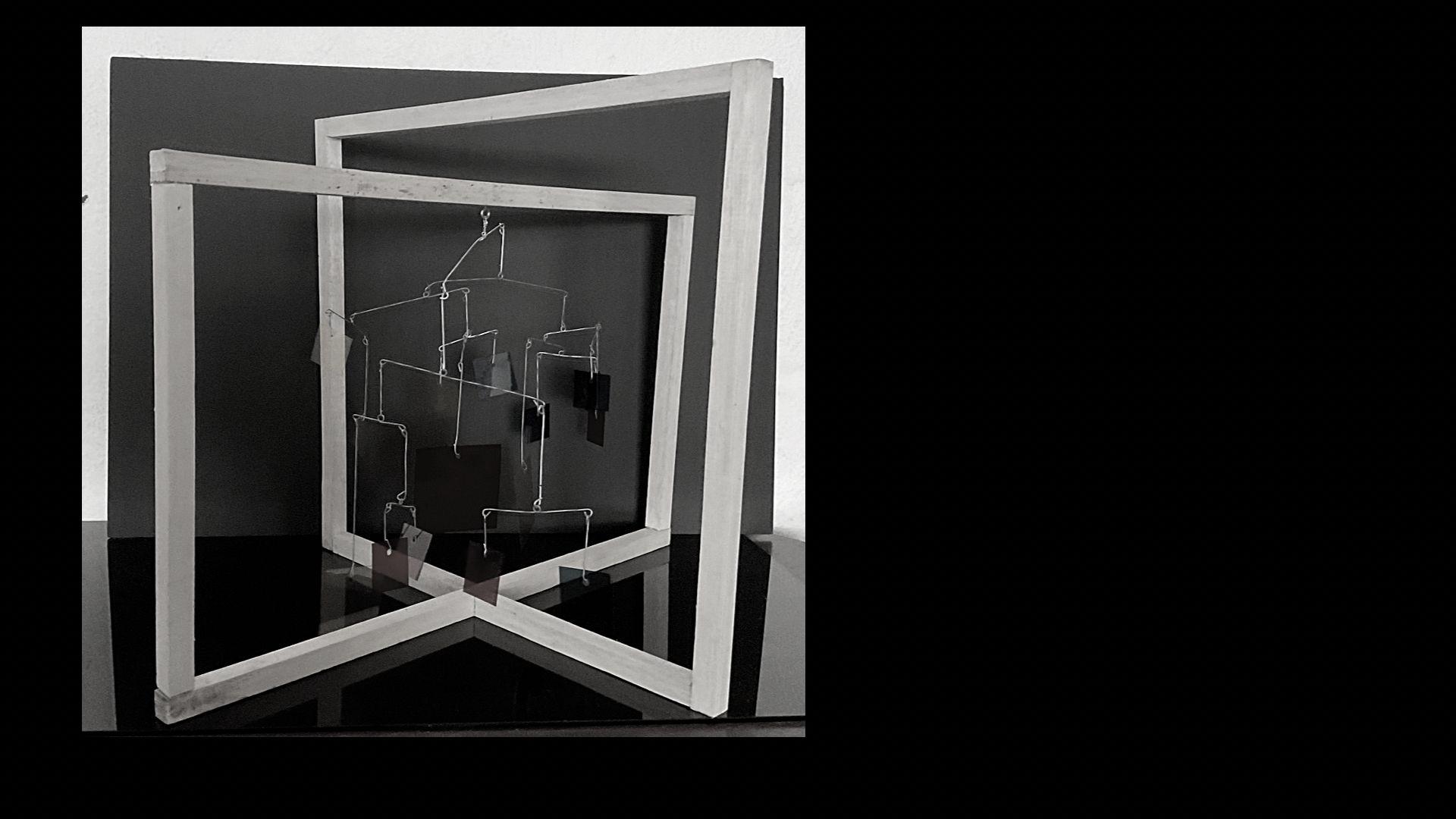

● Realizar una composición abstracta, utilizando elementos lineales y geométricos, organizándolos buscando el equilibrio de la composición.

● La composición deberá organizar adecuadamente los elementos físicos que la constituyen, haciendo una estructura coherente, agradable a los sentidos y que tenga movimiento.

● Los elementos deberán ser “unidos” mediante articulaciones..

● Al trabajar con elementos de distinto grado de transparencia, opacidad y forma, tamaño y peso, se manejan criterios de equilibrio y ligereza.

Objetivos

Conocer los elementos ordenadores Representar volumétricamente la geometría y la composición. Comprender la organización y el equilibrio.

- Comprender y fomentar la plástica en la arquitectura , manejando diversos materiales.

Criterios de Evaluación

MANEJA CRITERIOS DE EQUILIBRIO Y MOVIMIENTO MUESTRA UNA ORGANIZACIÓN EN LA COMPOSICIÓN USA CREATIVAMENTE LOS MATERIALES Y COLOR PRESENTACIÓN DEL TRABAJO (MAQ. + VIDEO)

mantendrán este equilibrio.

Ev. Continua

1 E-02: SABERES APRENDIDOS

Semana 02

Descripción

● Realizar una infografía grupal, a manera de resumen, donde se evidencie todo lo aprendido en el Nivel I (para los alumnos de Nivel II) y los conocimientos sobre el libro de Ching (para los alumnos de nivel I)

● Este ejercicio debe mostrar los conceptos o teorías aprendidas en clase y cómo estas fueron aplicadas.

● Debe tomarse en cuenta el proceso de la teoría, la práctica y lo aprendido. El análisis o resumen debe ser principalmente gráfico.

● Dependerá del alumno, la capacidad creativa y compositiva del diseño y diagramación de la infografía.

Objetivos

Adquisición de nuevos conocimientos Refrescar los conocimientos previos

- Fomentar el aprendizaje colaborativo Ejecutar el nivel de síntesis gráfica para representar los conceptos.

Criterios de Evaluación

Expresión de conceptos - Representación gráfica. organización de la información Presentación - Total:

6 6 6 2 20

Formatos de entrega

Investigación Infografía Pizarra, portafolio

Ev. Continua

1 E-03: SUPERFICIES ACTIVAS

Semana 02, 03 y 04

Descripción

● El ejercicio tiene como objetivo solucionar el acceso peatonal a un objeto arquitectónico (qué tiene de base 7.00mts x 4.00mt), creando un sistema de espacios públicos, tanto de permanencia como de paso que guíen al usuario desde el nivel inferior hasta el ingreso a la composición arquitectónica.

● El sistema de espacios se plantea como una secuencia de superficies activas o plataformas, que van ascendiendo por la pendiente hasta culminar en el ingreso al objeto arquitectónico.

Objetivos

Generar espacios de permanencia y circulaciones Conocer el trabajo en pendiente Desarrollar de planos (plantas y cortes) Sustentar de la propuesta

Criterios de Evaluación

Definición de espacios y circulaciones Modelación de la topografía (zonas de uso y áreas verdes) - Sustentación - Presentación - Total:

de entrega

Maqueta Panel con axonometría Corte de composición

E03a SUPERFICIES ACTIVAS

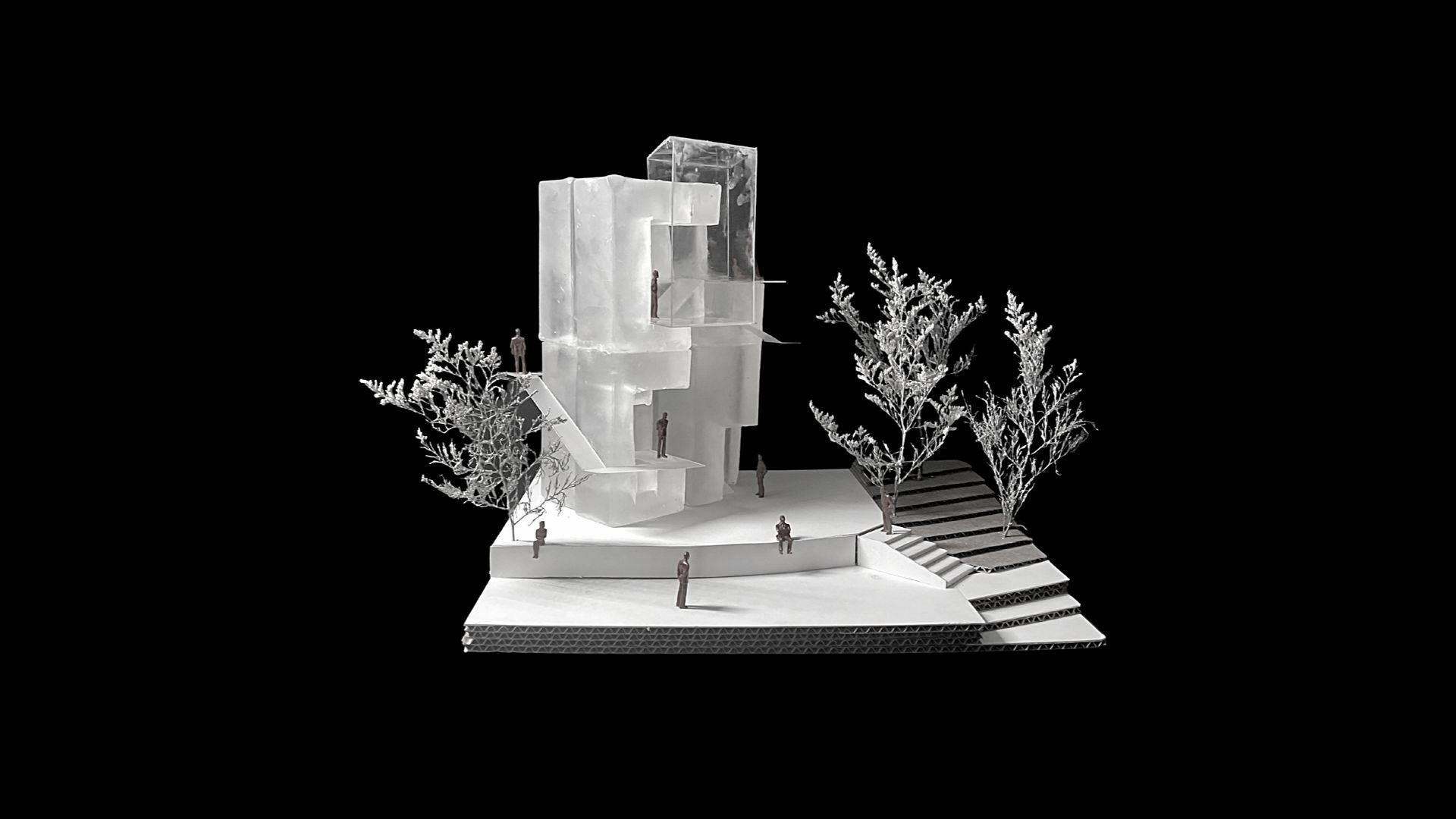

En este ejercicio diseñe un sistema de espacios mediante superficies activas, el cual cuenta con 5 espacios, un público de bienvenida, 3 plazuelas públicas de descanso a lo largo de todo el recorrido y el espacio que cuenta con el objeto arquitectónico (mirador) que se encuentra al final de mi recorrido. Estos espacios cuentan con un camino que no interrumpe la permanencia. Este sistema de espacios se plantea como una secuencia de superficies activas o plataformas, que van ascendiendo por la pendiente hasta culminar en el ingreso al objeto arquitectónico. Además cuentan con vegetación que tiene la función de dar sombra y permanencia a estos espacios.

E-04: COMPOSICIÓN ESTEREOTÓMICA & TECTÓNICA

Semana 05, 06, 07, 08

Descripción

El presente ejercicio busca la transformación de la masa, mediante 6 espacios, manteniendo la estructura continua del volumen y facilitando el ingreso de la luz natural por diversos puntos de la composición para acentuar las diferentes características espaciales.

Características de la composición:

● Volumen (cajón) de jabón, de base rectangular de lados 15 cm x 10 cm, y 25 cm de altura (8 moldes antiguos).

● Cuenta con 6 espacios, que presenten diferentes características en cuanto a dimensión, dirección y tipo de iluminación natural. Plantear actividades internas.

● La composición se realizará en corte trabajando los espacios desde el interior del cajón.

● Estudiar y considerar en la composición las características de los referentes de Alberto Campo Baeza.

Objetivos

Generación de espacios mediante la sustracción volumétrica Generación de espacios mediante la adición volumétrica Reconocer la tipología de espacios y relaciones espaciales

- Utilizar la modulación Manejo del vocabulario para sustentar su propuesta

Criterios de Evaluación

Composición espacial volumétrica

- Tipologías de espacios Relaciones espaciales Presentación y sustentación Vocabulario y conceptos aprendidos

- Total:

Formatos de entrega

Criterios RIBA

6 4 4 4 2 20

E04 COMPOSICIÓN ESTEREOTÓMICA & TECTÓNICA

En el presente ejercicio genere 6 espacios mediante la excavación de esta masa, el cual es el método de sustracción. Además facilite el ingreso de luz y acentúe las diferentes características espaciales, generando de esta manera dos espacios al interior con ingreso de luz y 4 al exterior. Estos espacios tienen relaciones espaciales, estas son : conexión convexa y contiguo. Por otra parte, se le agregó los elementos tectónicos para darle mayor jerarquía a un espacio. Se colocaron los caminos de recorrido y ambientación acorde a esta composición estereotómica.

CG1 – CG5 – CG8

E-05: EL USUARIO Y EL LUGAR

Semana 09

Descripción

El ejercicio busca que el estudiante analice el lugar donde se ubicará su proyecto, reconozca las características del mismo así como las actividades de los usuarios de la zona.

Para esto, se trabajará en grupo para analizar el lugar a escoger y luego se trabajará individualmente para producir un collage y narrativa.

Para el análisis del lugar realizar  el mapeo de:

● Flujos: Asignados y deseables.

● Puntos de reunión e hitos.

● Vegetación; ubicación y dimensiones

● Visuales importantes ( presentarán 4 dibujos a mano)

● Se proporciona imagen satelital para ubicación y límites.

Para la presentación  del usuario y problemática se realizará lo siguiente:

- Descripción en forma de narrativa corta.

- Collage digital, A3 horizontal.

Criterios RIBA

CG1

CG2

CG3

CG4

Criterios de Evaluación

Cumple con criterios de mapeo

- Narración clara, describiendo usuarios y problemática.

Collage mostrando la imagen síntesis de la historia

- Total:

5 5 10 20

E05: EL USUARIO Y EL LUGAR

CG1- CG2 - CG3 – CG4

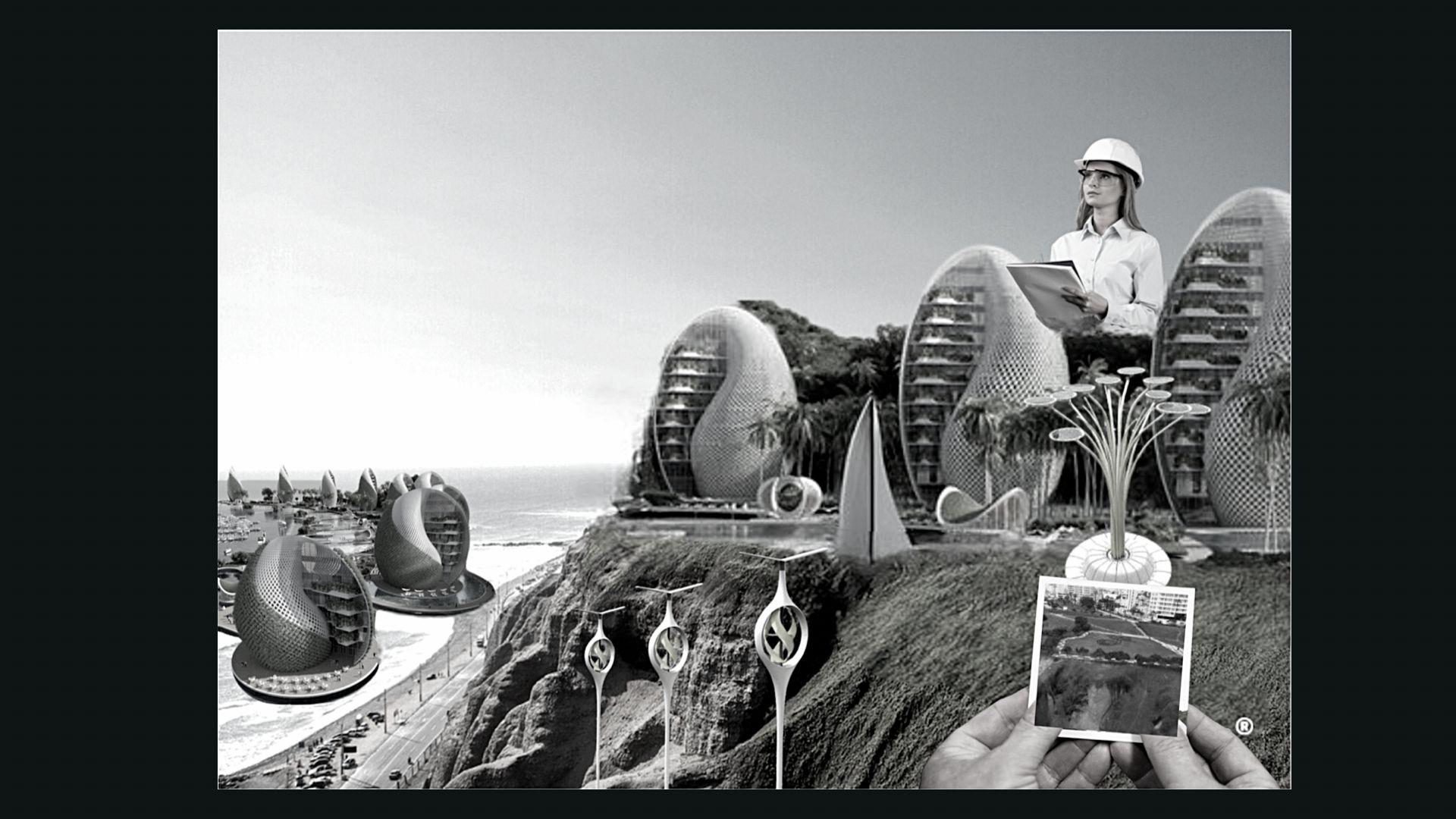

En este analizamos el lugar donde se ubicará mi proyecto, reconocí las características del mismo así como las actividades de mi usuario en la zona. Para el análisis del lugar ubicamos los puntos de reunión, la vegetación, las visuales importantes, y los flujos asignados y deseables. Luego realizamos un collage en el cual ilustre como vería el parque aca a 100 años. Además realice una narrativa en la cual explique y detalle a mi usuario y sus actividades.

E-06: ORGANIGRAMA

Semana 10

Descripción

Con la información brindada en clase sobre tipo de organizaciones espaciales, y con el análisis de usuario y el análisis de contexto que hemos realizado en la etapa previa, se desarrollará el organigrama espacial de nuestro proyecto.

Organización espaciales: Organización central Organización Lineal - Organización radial Organización agrupada Organización en trama

Tipos de espacios: Abierto Semi-abierto Cerrado

Jerarquía: - Menos jerárquico Más Jerárquico

Tipos de relaciones: Interior a otro Conexo - Contiguo

Luz: Iluminación directa Iluminación indirecta

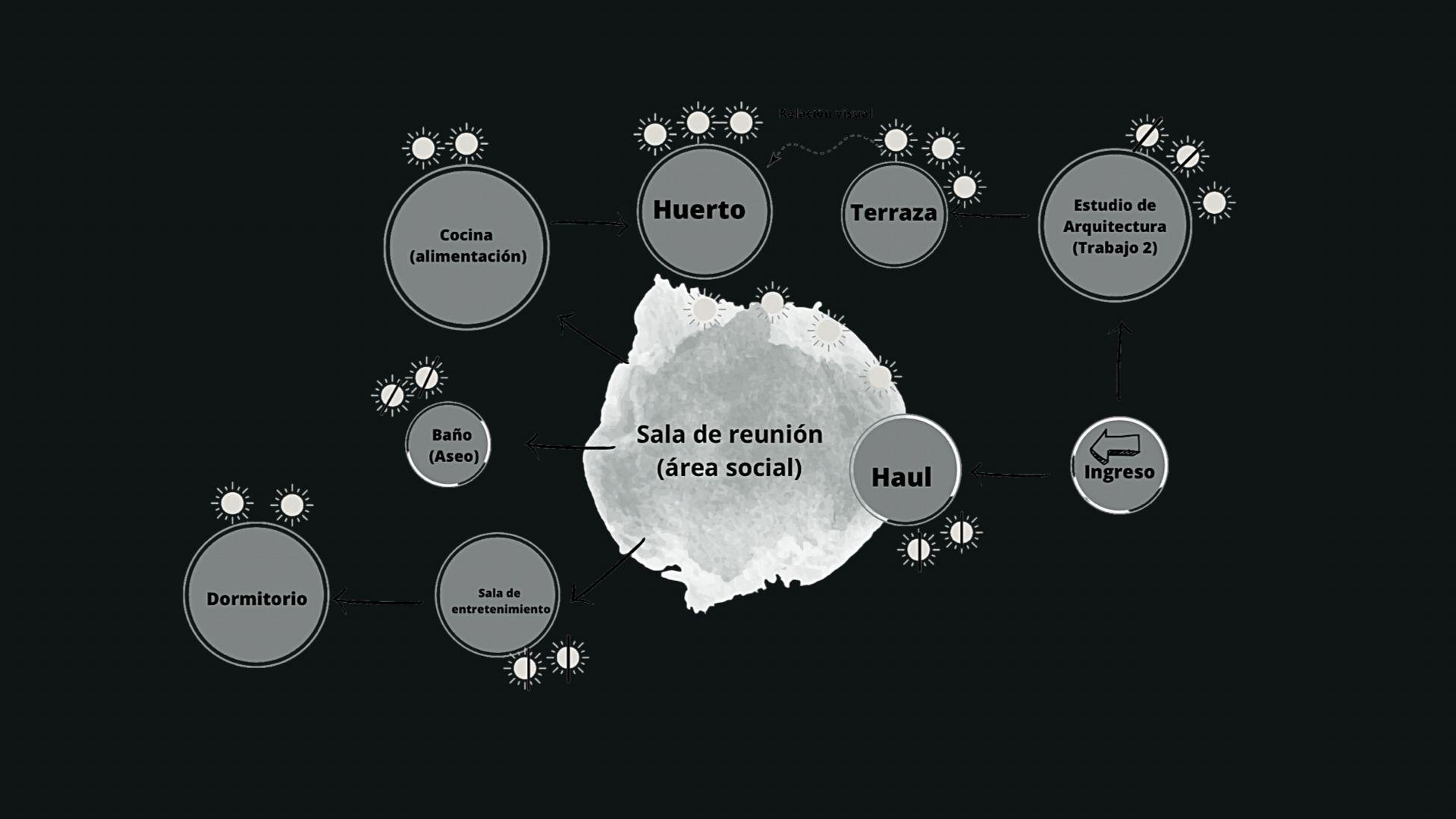

En esta etapa desarrolle el organigrama con 9 espacios y teniendo en cuenta las relaciones espaciales. Dando así una conexión convexa a mi espacio jerárquico con el haul. Además coloque el tipo de ingreso de luz a estos espacios y designe la proporción adecuada para cada uno.

E-07: IDEACIÓN

Semana 11

Descripción

En esta etapa, nos enfocaremos en desarrollar  a manera de exploración, la aproximación a la forma y el espacio de los elementos que reconocimos en nuestro organigrama inicial.

Posteriormente se desarrolla las relaciones espaciales planeadas entre nuestros espacios, resultando en una primera aproximación al proyecto.

La forma asignada al espacio, será de acuerdo a la asignación de tipo revisada en nuestro organigrama previamente. Las cualidades del espacio las podemos manejar mediante seis aspectos principales:

GRADO DE CERRAMIENTO + FORMA DEL ESPACIO + VISUALES + FOCO DEL ESPACIO + LUZ NATURAL + ILUMINACIÓN DE SUPERFICIES

Y FORMAS

La composición del espacio se logrará de acuerdo a su dimensión y proporción Así mismo, se considerará la dirección del espacio, a dónde se quiere ver, cómo ingresa la luz natural, entre otros. Se debe tener en cuenta que el sol sale por el este y se oculta en el oeste

E07: IDEACIÓN

En esta etapa desarrolle de manera de exploración 9 cubos con diferentes proporciones uniendolos con relaciones espaciales para formar este habitáculo. Así mismo, considere la dirección del espacio, a dónde se quiere ver, cómo ingresa la luz natural, entre otros. Asigne mis espacios de acuerdo a mi organigrama realizado en la etapa anterior.

CG1- CG2 – CG5 – CG8

E-07: ESTRUCTURA + VOLUMEN + ESPACIO + PIEL

Semana 12 – 13 – 14 - 15

Descripción

En esta etapa se comienza a trabajar con los conceptos de estructura, tramas y modulaciones, para proponer el proyecto “La Célula Urbana”.

Se desarrolla una propuesta a escala 1/50, ubicando los espacios previamente desarrollados, identificados para el usuario elegido en la primera etapa de este ejercicio.

Como etapa final, se trabajará la “piel del proyecto”, que sirva como cobertura para los espacios que el alumno crea por conveniente, manejando conceptos de luz, transparencia, materialidad, composición y diseño.

La producción del trabajo final, involucra toda la narrativa trabajada desde el inicio, así como apoyo de dibujos técnicos de isometría, corte y plotplan para presentar el trabajo final.

E07: ESTRUCTURA + VOLUMEN + ESPACIO + PIEL

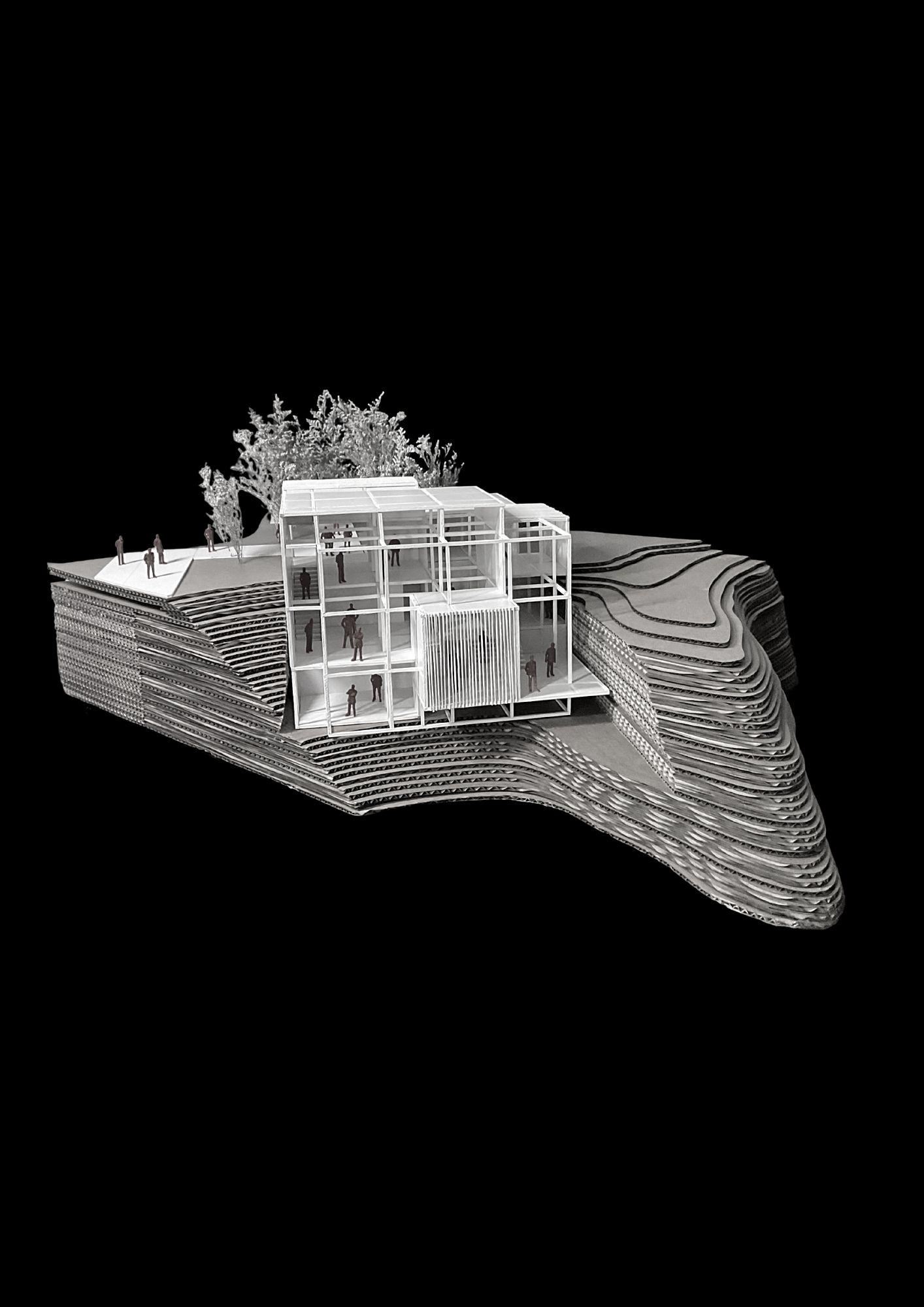

En esta etapa comencé a trabajar con los conceptos de estructura, tramas y modulaciones, para proponer el proyecto “La Célula Urbana”. Mi propuesta cuenta con 9 espacios, los cuales son: un haul, sala principal, comedor, terraza, cocina, baño, huerto, estudio de arquitectura y un dormitorio. Estos espacios están conectados mediante relaciones espaciales tales como contiguas, convexas, una interior a otra y relaciones visuales. Además la mayoría de espacios tiene vista al mar lo cual es un objetivo del proyecto. Se maneja también el ingreso de la luz.

CG1- CG2 - CG3 – CG5 – CG6 – CG7 – CG8 – CG9
