PARTE III. HILIO PULMONAR y SILUETA CARDIOVASCULAR

Page 1

TÓRAX. SIGNOS Y PATRONES

RADIOLÓGICOS.

PARTE III.

1.

2.

HILIO PULMONAR. SILUETA CARDIOVASCULAR
Madrid
Dr. César Pedrosa.

A los radiólogos del Dpto. de Imagen del Hospital Clínico San Carlos en agradecimiento por su incansable y generosa ayuda.

Dr. César Pedrosa

Madrid. Abril 2023

HILIO. DEFINICIÓN

ANATOMÍA DEL HILIO PULMONAR ANATOMÍA. GANGLIOS NORMALES ANATOMÍA. INTERSTICIO PERIBRONCOVASCULAR

ANILLO ALREDEDOR DE ARTERIA. SIGNO DEL AUSENCIA/REDUCCIÓN DE TAMAÑO DEL HILIO

CONVERGENCIA DEL HILIO

CRECIMIENTO HILIAR BILATERAL

CRECIMIENTO HILIAR UNILATERAL

CRECIMIENTO HILIAR UNILATERAL + LESIÓN MEDIASTÍNICA

AFECTACIÓN DEL ESPACIO PERIBRONCOVASCULAR BILATERAL

AFECTACIÓN DEL ESPACIO PERIBRONCOVASCULAR UNILATERAL

HILIO TAPADO, SIGNO DEL SIGNO DEL 1-2-3

ÍNDICE: HILIO,
*En el modo
“Presentación” se puede acceder a cada signo con un click sobre el nombre
*Algunos signos tienen más de una diapositiva
*Esquina superior derecha
”Retorno al índice”

ÍNDICE: SILUETA CARDIOVASCULAR

ANATOMÍA. SILUETA CARDIOVASCULAR. BIPEDESTACIÓN

SILUETA CARDIOVASCULAR. (SIGUE)

*Algunos signos tienen más de una diapositiva

ANATOMÍA.. BIPEDESTACIÓN VERSUS DECÚBITO SUPINO ANATOMÍA. SILUETA CARDIOVASCULAR. BORDES CARDIACOS ANATOMÍA. SILUETA CRDIOVASCULAR. VASOS ANATOMÍA. PROYECCIÓN LATERAL ANATOMÍA. PERICARDIO NORMAL. ANATOMÍA. ARTERIA PULMONAR ANATOMÍA. SITUS SOLITUS ANATOMÍA. SITUS SOLITUS. EXCEPCIÓN. ARCO DERECHO. ANATOMÍA. SITUS INVERSUS ANATOMÍA. SÍNDROME DE KARTAGENER ANATOMÍA. DEXTROCARDIA ANATOMÍA. SITUS AMBIGUO AORTA. ANATOMÍA Y EDAD ANEURISMA MICÓTICO. AORTA ANEURISMA DEL SENO DE VALSALVA ANEURISMA DEL VENTRÍCULO IZQUIERDO

*En el modo “Presentación” se puede acceder a cada signo con un click sobre el nombre

AORTA ENVUELTA, SIGNO DE LA AORTA ESTRECHA. SIGNO DE LA AORTITIS.

AORTITIS IGG4

AORTITIS SIFILÍTICA

AUSENCIA DE PERICARDIO

BOTELLA DE AGUA, SIGNO DE LA CALCIFICACIONES CARDIOVASCULARES. ESQUEMA GENERAL CALCIFICACIÓN ANILLO MITRAL CALCIFICACIÓN ARTERIAS CORONARIAS. CALCIFICACIONES. APP Y VCVI CALCIFICACIONES AORTA TORÁCICA

CRECIMIENTO DE AURÍCULA IZQUIERDA

CRECIMIENTO DE VENTRÍCULO DERECHO

CRECIMIENTO DE VENTRÍCULO IZQUIERDO

CRECIMIENTO DE AI Y VI

¿QUÉ VENTRÍCULO ESTÁ DILATADO?

DESPLAZAMIENTO MEDIALDEL CALCIO AÓRTICO

DILATACIÓN DE LA AORTA ASCENDENTE

DILATACIÓN DE LA AORTA TORÁCICA

DILATACIÓN DE LA ARTERIA PULMONAR

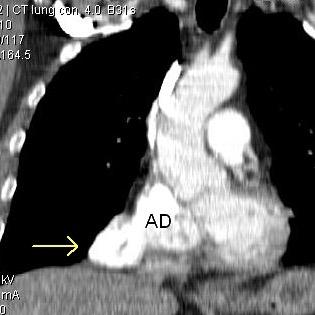

DIVERTÍCULO DE AURÍCULA DERECHA

DOBLE SOMBRA, SIGNO DE LA

EDEMA DE PULMÓN ASIMÉTRICO

EDEMA BILATERAL DE PULMÓN

EDEMA PULMONAR NO CARDIOGÉNICO

EDEMA CARDIOGÉNICO SIN CARDIOMEGALIA

EDEMA DE PULMÓN UNILATERAL

EDEMA DE PULMÓN UNILATERAL. EXVACUO

FIGURA EN 3.. SI GNO DE LA

GALLETA DE OREO. SIGNO DE LA GRASA EPICÁRDICA,SIGNO DE LA

HEMATOMA INTRAMURAL AÓRTICO

HIPERTROFIA LIPOMATOSA DEL SEPTO

HOFFMAN-RIGLER. SIGNO DE LIPOMA DEL SEPTO MICROCARDIA

PATRÓN VASCULAR. AUMENTO VASCULARIDAD PATRÓN VASCULAR. SÍNDROMES HIPERCINÉTICOS

PATRÓN VASCULAR. REDISTRIBUCIÓN

*Esquina superior derecha ”Retorno al índice”

CALCIFICACIÓN AURÍCULA IZQUIERDA CALCIFICACIÓN. DUCTUS ARTERIOSUS CALCIFICACIÓN DEL PERICARDIO

CALCIFICACIÓN DEL MIOCARDIO

CALCIFICACIÓN VÁLVULA MITRAL CALCIFICACIÓN. VÁLVULA AÓRTICA

CARDIOMEGALIA GLOBAL

CARDIOMEGALIA >1000 GRAMOS

CARDIOMEGALIA CON LESIONES PULMONARES

CARDIOMEGALIA SIN LESIONES PULMONARES.

CARDIOPATÍA CON ITC < DE 0,55

CRECIMIENTO DE AURÍCULA DERECHA.

PATRÓN.ALTERACIÓN DE LA SIMETERÍA ÁPICES-BASES PATRÓN. ALTERACIONES DE LA FORMA

PEZÓN AÓRTICO, SIGNO DEL ROTURA TRUMÁTICA DE AORTA.

SEUDOANEURISMA TRAUMÁTICO DE AORTA

SEUDOANEURISMA DEL VENTRÍCULO IZQUIERDO

SILUETA CARDIOVASCULAR. DESVIACIÓN A LA DERECHA

SILUETA CARDIOVASCULAR. DESVIACIÓN A LA IZQUIERDA TRONCOS SUPRA-AÓRTICOS. AUMENTO

VÁLVULA AÓRTICA BICÚSPIDE

VENA ÁCIGOS. AUMENTO

VENOLOBAR. SÍNDROME

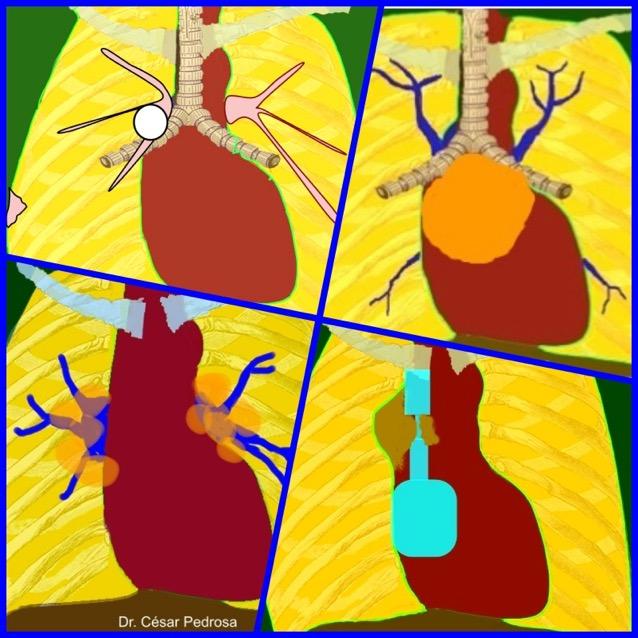

1. HILIO PULMONAR

Índice

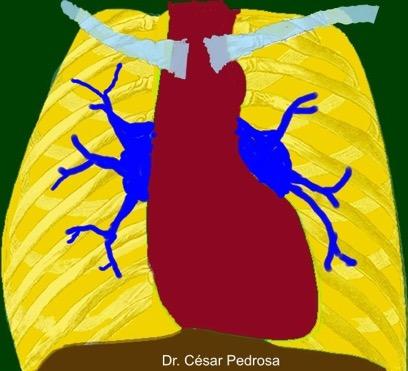

HILIO PULMONAR. Definición

El “pedículo” de vasos y bronquios que conectan los pulmones con el mediastino. El componente anatómico esencial del hilio “radiográfico” son las Arterias pulmonares.

Contienen:

Arterias y Venas pulmonares, Bronquios, Arterias y Venas bronquiales. Plexo con Vasos linfáticos, Ganglios, Nervios y tejido areolar. (“Intersticio peribroncovascular”)

Índice

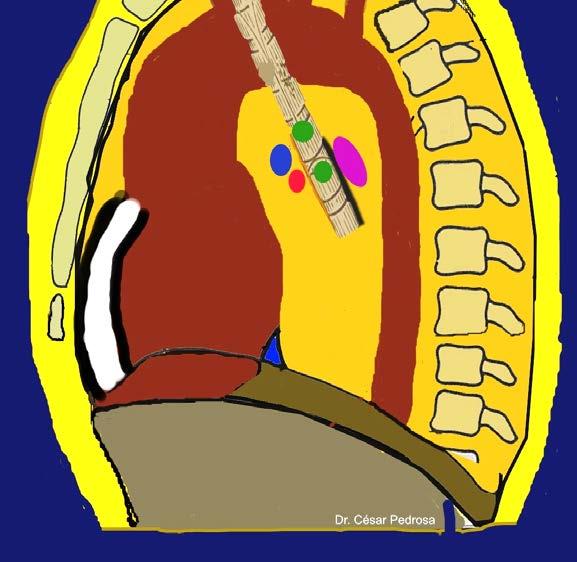

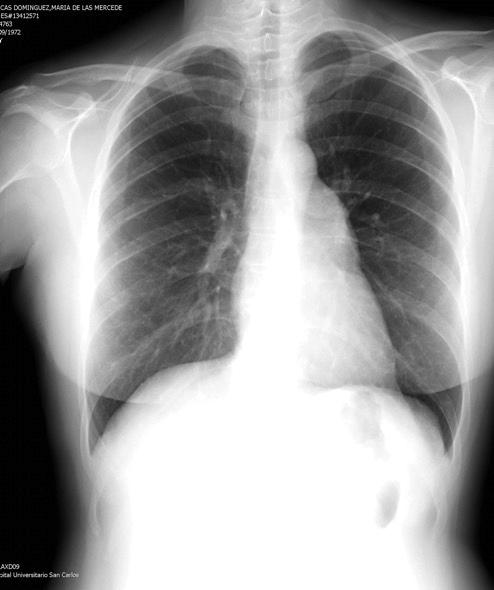

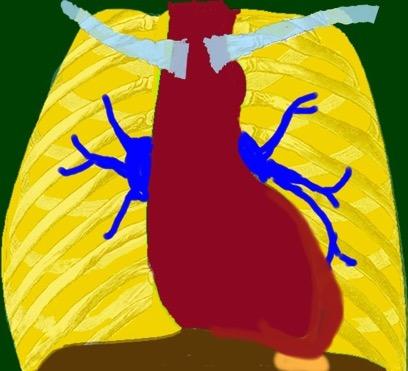

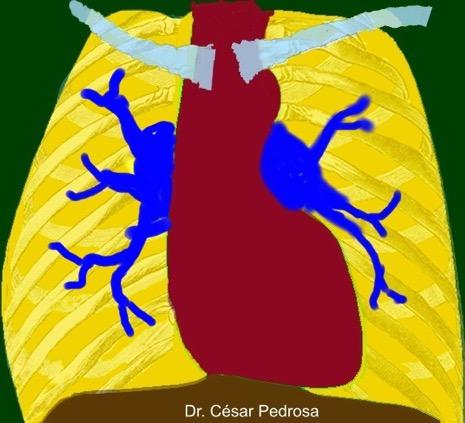

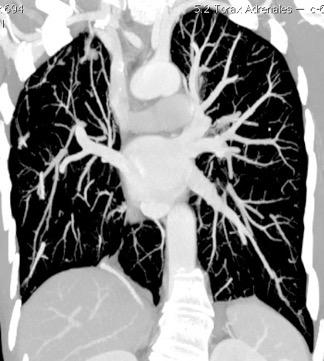

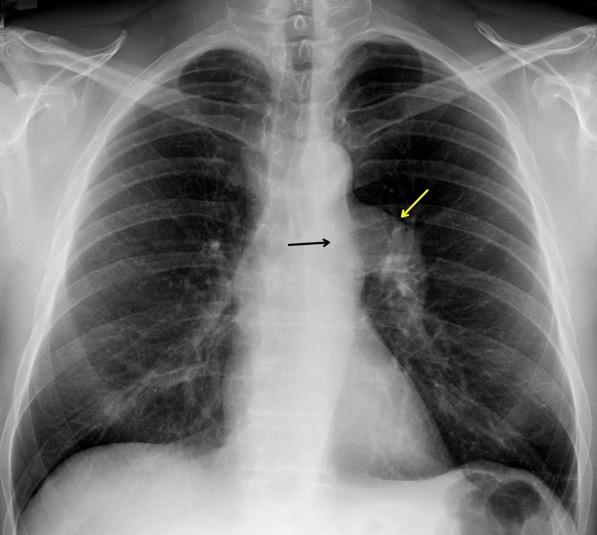

ANATOMÍA DEL HILIO PULMONAR.

99% de las sombras hiliares se debe a los vasos pulmonares. (sobre todo las arterias)

Izquierdo más alto..97% Igual tamaño………84& Igual densidad……..88% de Lacey G et al.

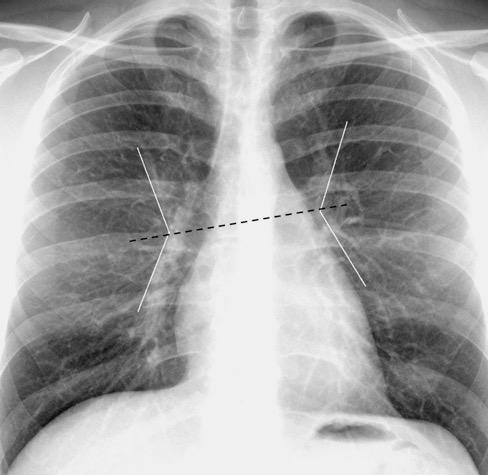

Posición de las “V” hiliares

la V formada por la Art. pulmonar inferiory su cruce con la Art. de lób. sup.

Línea interhiliar

El hilio izquierdo no debe ser nunca más bajo que el derecho

2013 Felson
Fundamentals.1960
The Chest X-Ray. A Survival Guide. Saunders.
B.
Índice*

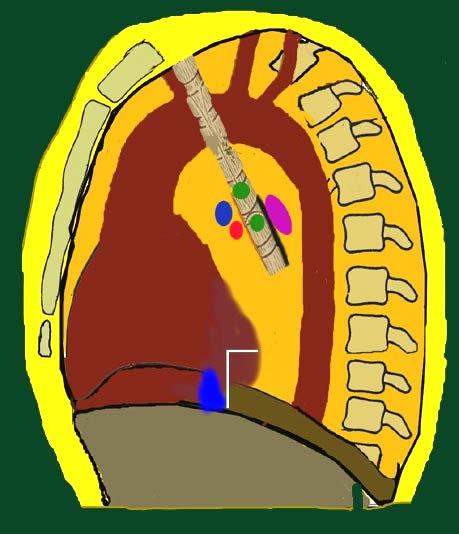

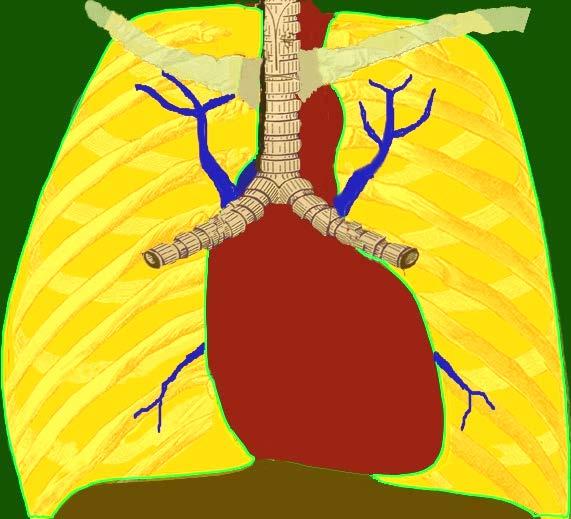

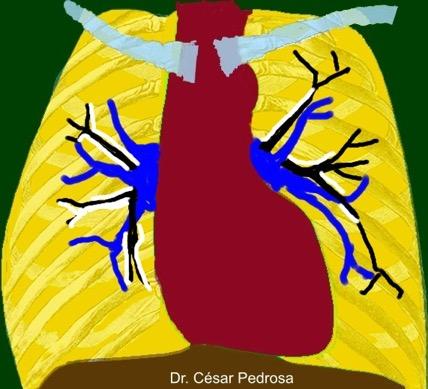

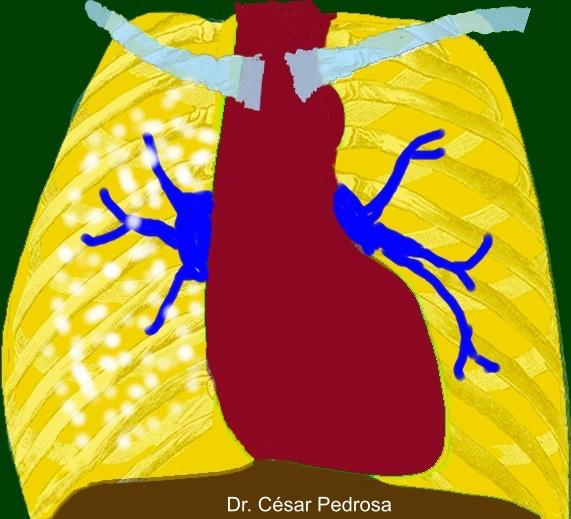

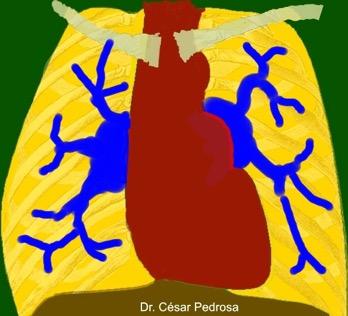

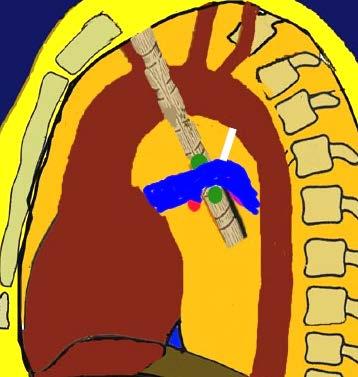

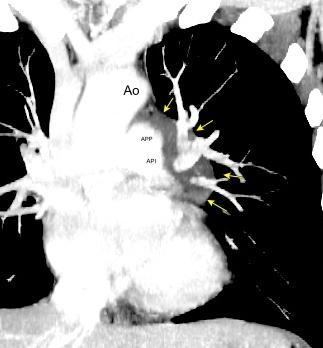

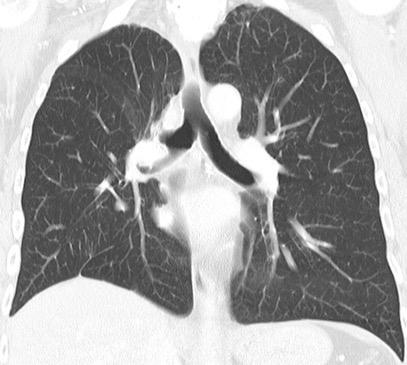

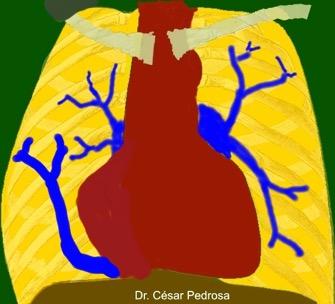

HILIO PULMONAR. Anatomía

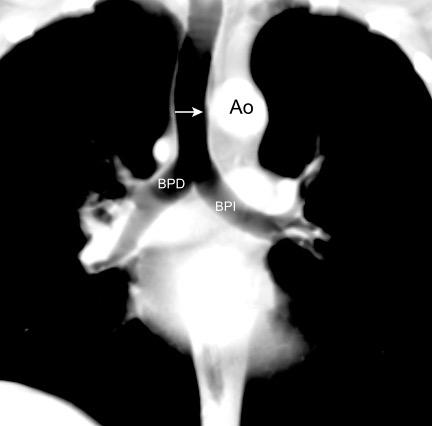

Los bronquios principales y sus ramificaciones son parte del hilio, pero contribuyen poco a la densidad hiliar.

Los ganglios hiliares normales , por su tamaño, no son visibles.

Derecho

Izquierdo

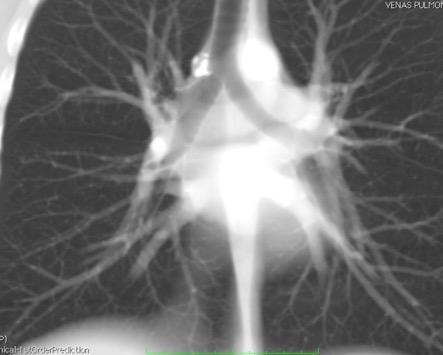

Las arterias y VENAS pulmonares de los lóbulos superiores forman parte dela imagen hiliar.

Las venas pulmonares inferiores (VPD) NO forman

habitualmente parte de las sombras hiliares

Índice

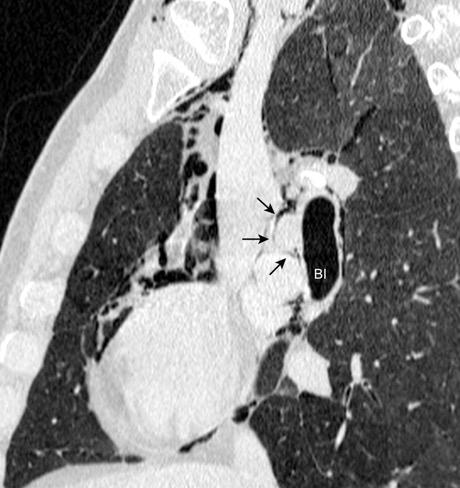

HILIO

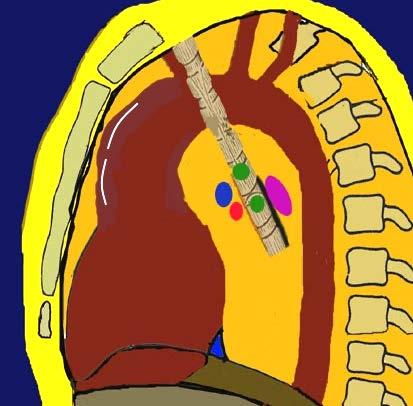

Zonas ganglionares hiliares Kligerman S et al. AJR.2010 UyBico SJ et al. Radiographics. 2010 Del lóbulo superior…................. 1-3 Interlobar…..................................4-5 Del lóbulo medio..........................6 Del lóbulo inferior.......................7-8 Sone S et .CT anatomy of Hilar Lymphadenopathy. AJR. 1983 Índice
PULMONAR. GANGLIOS NORMALES

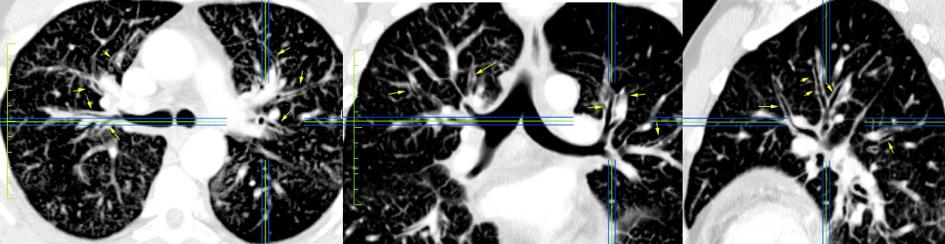

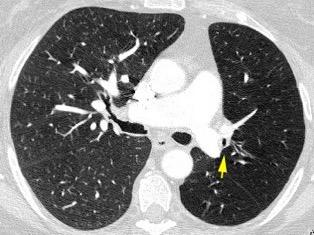

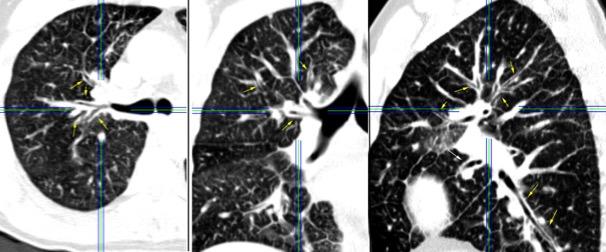

ANATOMÍA DEL HILIO PULMONAR. intersticio

peribroncovascular

El intersticio peribroncovascular hiliar no sólo rodea los vasos pulmonares y bronquios sino que los conecta.

El margen del intersticio normal, es en los cortes axiales siempre cóncavo o recto

Murata K et al. Peribronchovascular interstitium of the pulmonary hilum: normal and abnormal findings on thin-section electron-beam CT . AJR 1996.

Índice*

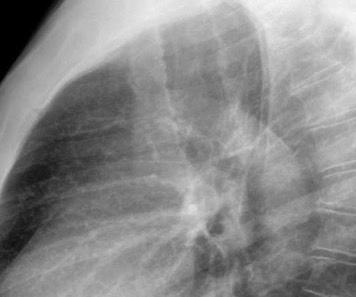

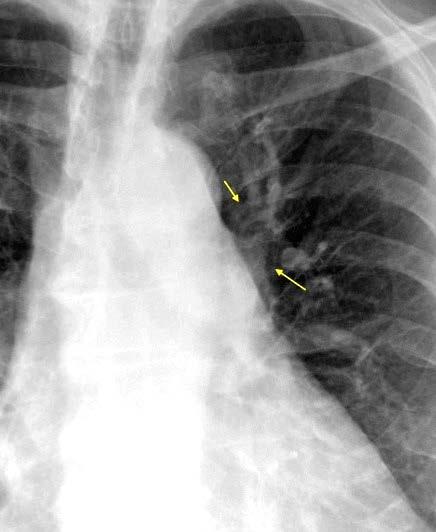

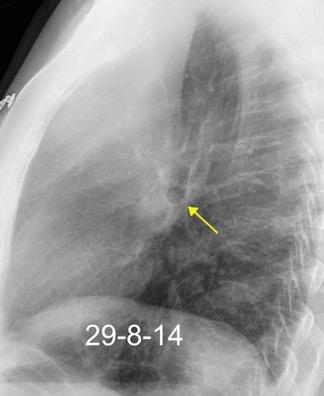

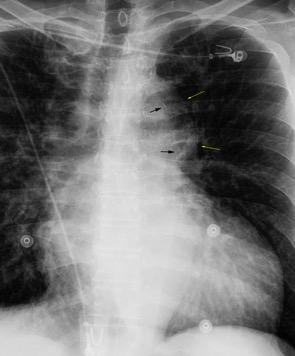

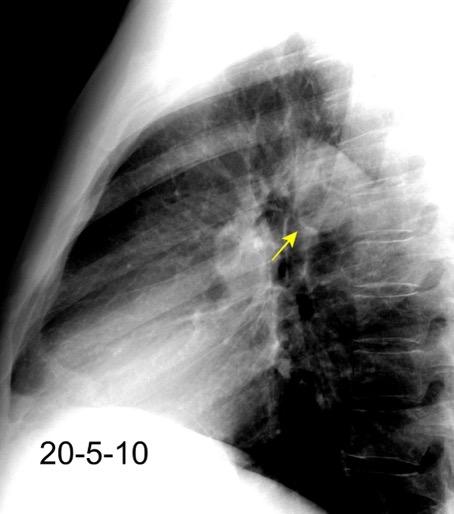

SIGNO DEL ANILLO ALREDEDOR DE ARTERIA

The Ring-around-the-Artery Sign

Neumoperitoneo: la disección del aire es en los planos fasciales y alrededor de la arteria pulmonar derecha. A menudo con otros signos.

Causas: Asma, Trauma, Cateterización de arteria subclavia, Abuso de la cocaína

Agarwal PP. The Ring-around-the-Artery Sign. Radiology 2006
Espontáneo
Índice*
Dr. César Pedrosa

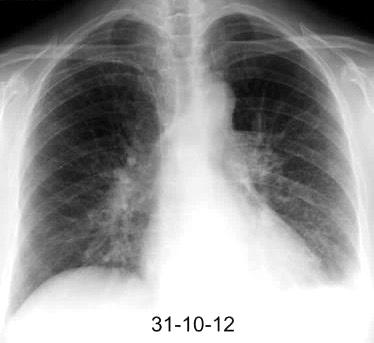

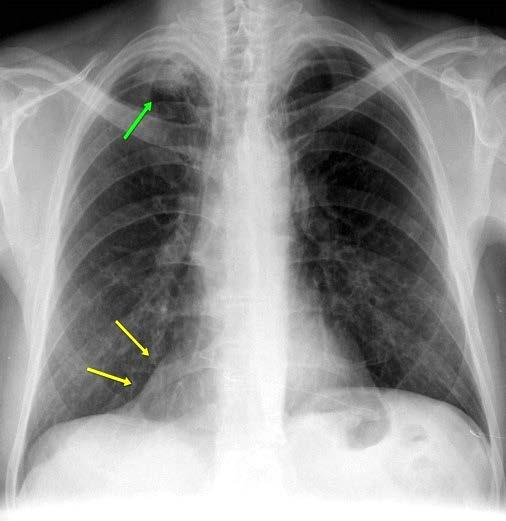

AUSENCIA Y/O REDUCCIÓN DE TAMAÑO DEL HILIO

Resección del LSD por carcinoma

Atelectasia

Cirugía

Hipoplasia

Art. pulmonar

Swyer-JamesMcLeod

Kerr IH. Vascular changes in the lungs on the plain radiograph of the chest. Postgraduate Medical Journal. 1970. Índice*

AUSENCIA Y/O REDUCCIÓN DE TAMAÑO DEL HILIO

Bronquiolitis obliterativa post- infección en la infancia o adolescencia.

Atelectasia

Cirugía

Hipoplasia

Art. pulmonar

Swyer-JamesMcLeod

Síndrome de Swyer-James.

Complicación frecuente:

Bronquiectasias

Kerr IH. Vascular changes in the lungs on the plain radiograph of the chest. Postgraduate Medical Journal. 1970.

Machado D et al. Swyer-James- Macleod syndrome as a rare cause of unilateral hyperlucent lung. Three case reports. Medicine (Baltimore). 2019

Índice*

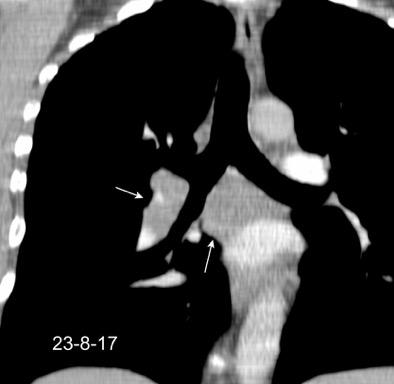

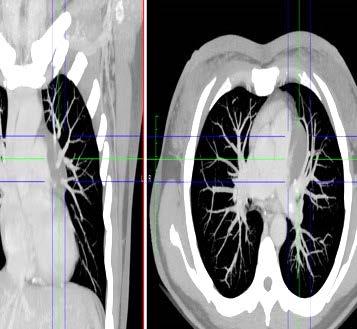

AUSENCIA Y/O REDUCCIÓN DE TAMAÑO DEL HILIO

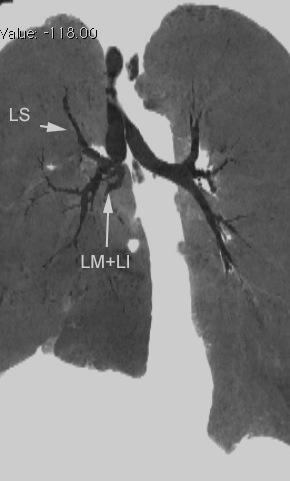

Hipoplasia Art. PD + Ausencia del Bronquio del LM.

Durhan G et al. Imaging of congenital lung diseases presenting in the adulthood: a pictorial review. Insights Imaging. 2021.

Índice*

DD entre masa mediastínica y dilatación de arteria pulmonar.

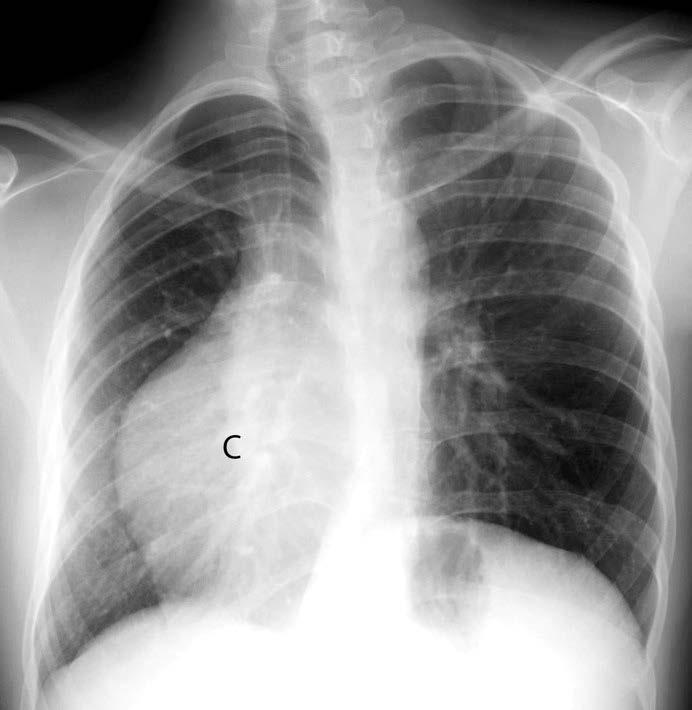

Q. pericárdico superpuesto al hilio

1. Los vasos pulmonares no terminan en la masa

Felson B. More chest roentgen signs and how to teach them.

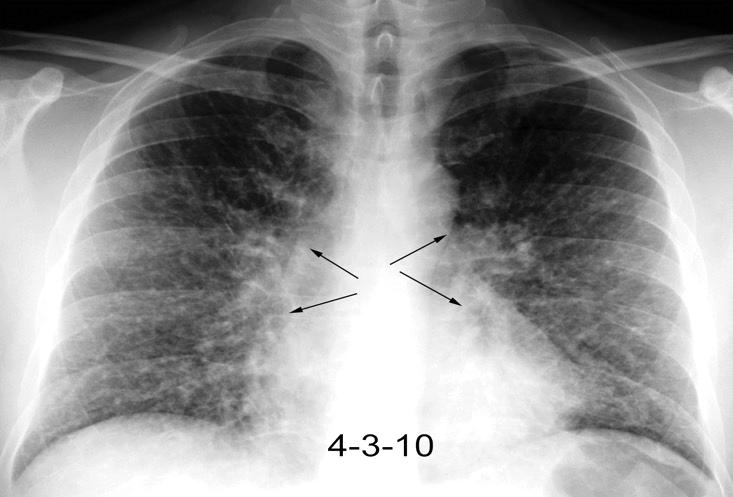

“SIGNO DE LA “CONVERGENCIA DEL HILIO”

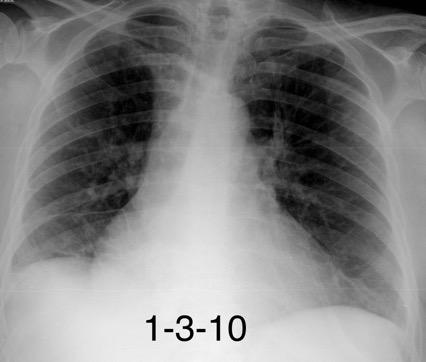

TEP crónico
Annual Oration in Memory of L
Garland. MD. 1903-1966. Radiology 1968 Índice*
Henry

DD entre masa mediastínica y dilatación de arteria pulmonar.

Felson B. Fundamentals.1960

2. Los vasos pulmonares “convergen” con la silueta de la arteria pulmonar

Felson B. More chest roentgen signs and how to teach them.

Annual Oration in Memory of L Henry Garland. MD. 1903-1966. Radiology 1968

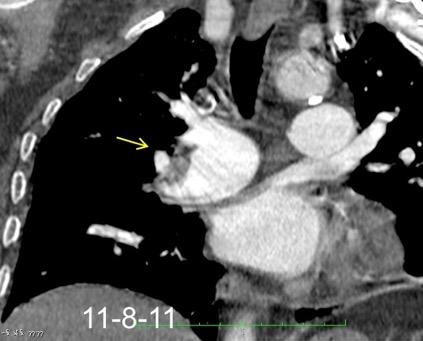

TEP crónico. HPA

TEP crónico

“SIGNO DE LA “CONVERGENCIA DEL HILIO”
Índice*

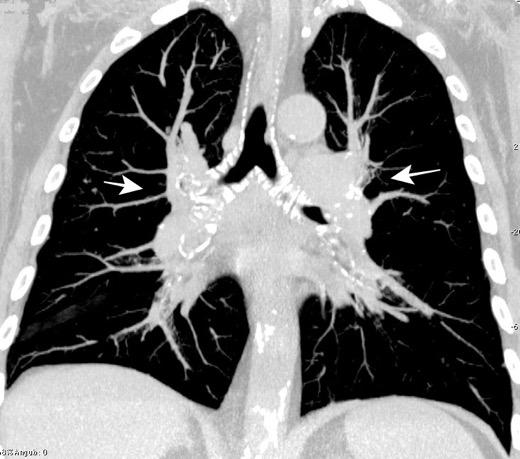

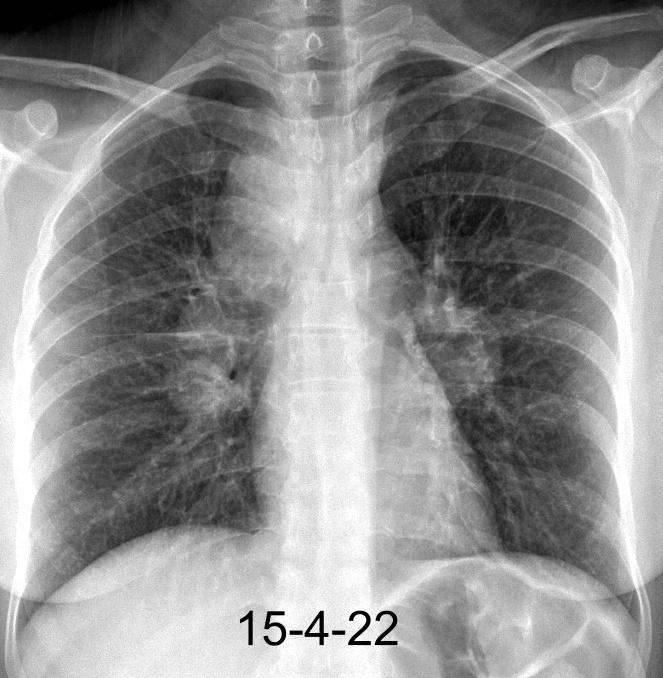

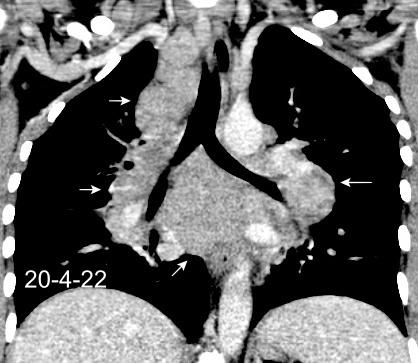

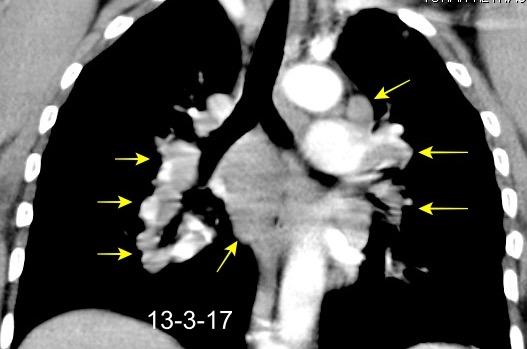

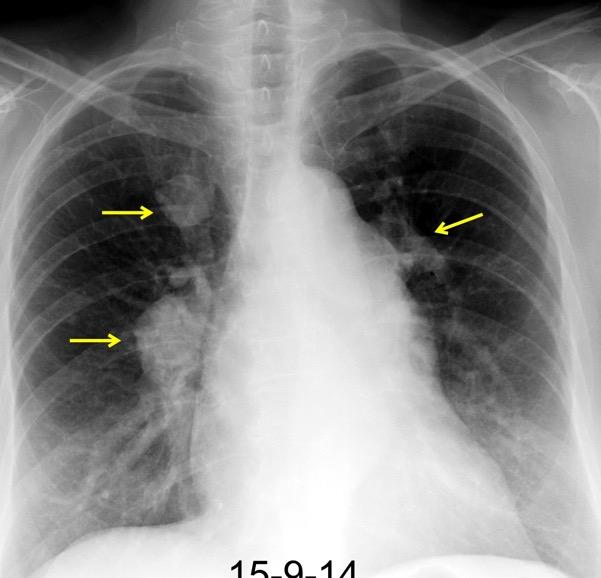

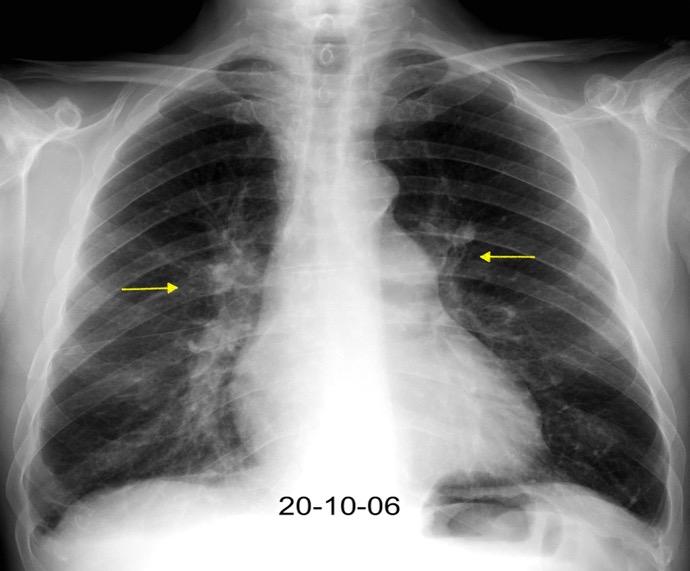

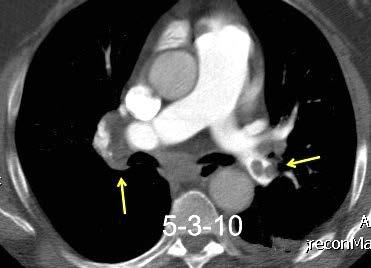

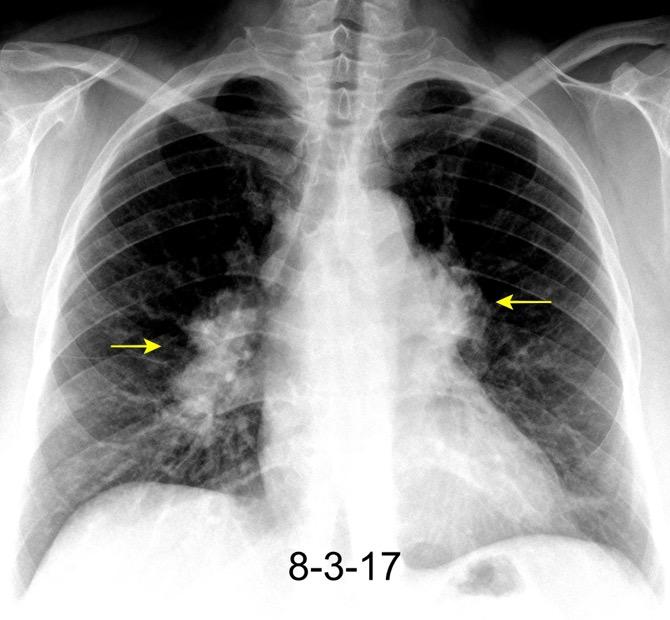

CRECIMIENTO HILIAR BILATERAL

Tuberculosis y Teratoma

MASAS

Ganglios.

Tuberculosis / Sarcoidosis

Carcinoma

broncogénico.

Linfoma

Metástasis

Silicosis

Enf. de Castleman

Reeder M and Felson B. Gamuts in Radiology. 2017/ Kahraman. H. BMJ Case Rep. 2013
Índice*

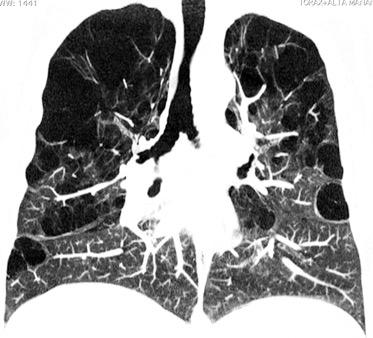

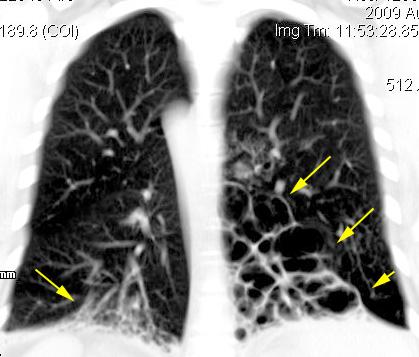

Enfermedad pulmonar

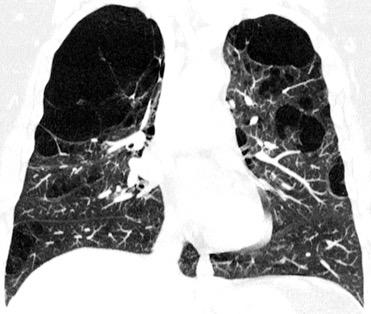

EPOC

Enf intersticial restrictiva.

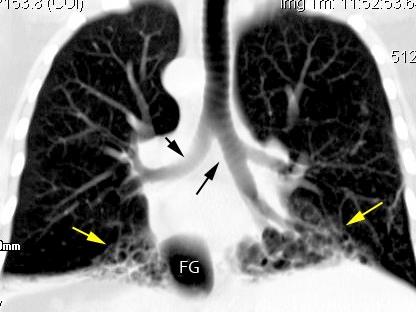

Fibrosis idiopática

Fibrosis quística

Sarcoidosis

Artritis reumatoide

Dahnert 2017

CRECIMIENTO HILIAR BILATERAL Índice*

Enf. congénita con shunt derecha-izquierda No cianóticas (CIA,CIV, Ductus) Cianóticas (Transposición, Truncus).

Dahnert 2017

Enfermedad cardiovascular CIA

CRECIMIENTO HILIAR BILATERAL Parche Índice*
operada

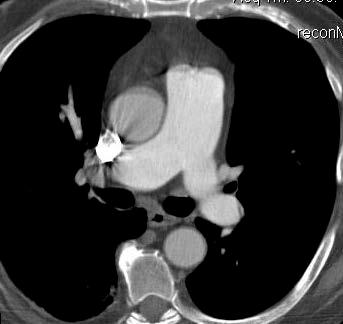

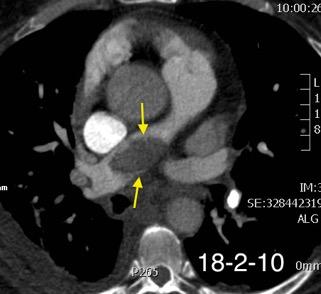

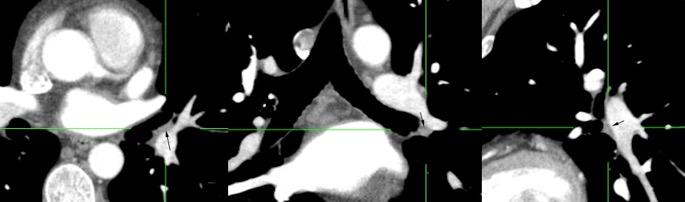

HPA. TEP crónico Signos pulmonares Infartos residuales Cicatrices de infarto Patrón en mosaico”

Castañer E et al. CT Diagnosis of Chronic Pulmonary Embolism. Radiographics.2009.

Índice*
CRECIMIENTO HILIAR BILATERAL Origen cardiovascular

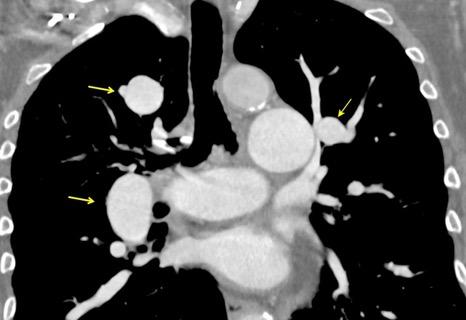

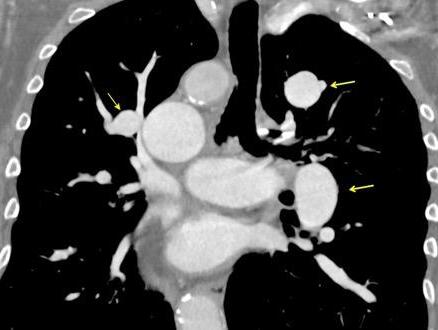

Aneurismas de

Raros. 1/14000 autopsias

3 grupos.

1, Eisenmenger por Enf. congénita cardiaca.

2. Anomalías de arteria pulmonar

3. Enf. tejido conectivo.

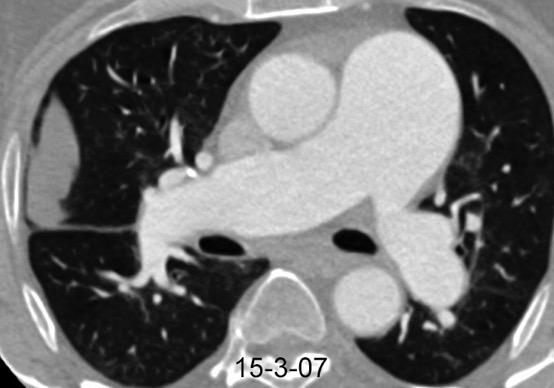

Gupta M et al. Pulmonary artery aneurysm: a review. Pulm Circ. 2020
arteria pulmonar. CRECIMIENTO HILIAR BILATERAL Origen cardiovascular
Índice*

Atelectasia

Masa

mediastínica pulmonar

pleural

Consolidación pulmonar

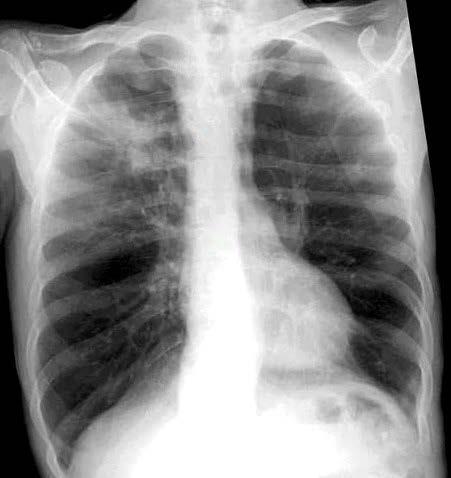

Atelectasias de LSD y LM por antigua Tb.

a. Falso
CRECIMIENTO HILIAR UNILATERAL Índice*

Odita JC et al.Hilar enlargement in respiratory syncytial virus pneumonia., Eur J Radiol . 1989

Franquet T et al. Unilateral hilar enlargement and oligemic lung secondary to mediastinal hydatidosis.,. Eur J Radiol . 1990

b. Ganglios

Neumonía viral o bacteriana. (esp. Tb)

Absceso pulmonar

Mononucleosis infecciosa

M icoplasma, Psitacosis.

Linfoma/Leucemia

Enf. metastática (pulmón, mama, cabeza y cuello, riñón y testículo)

Reeder M and Felson B. Gamuts in Radiology. 2017

HILIAR UNILATERAL
CRECIMIENTO
Tuberculosis
Índice*

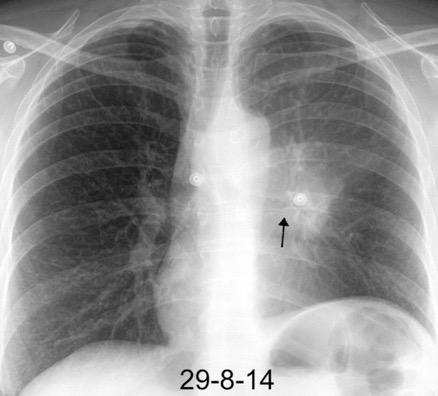

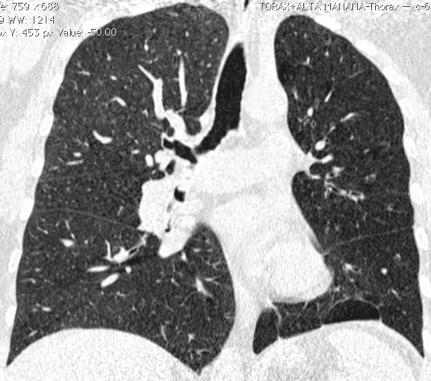

CRECIMIENTO HILIAR UNILATERAL

Ca. microcítico

c. Masa bronquial Ca. de pulmón

Carcinoide

Tumor benigno (lipoma, etc.)

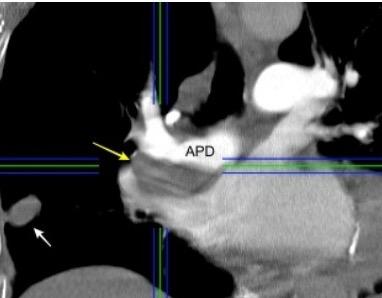

T. de Art. pulmonar

Índice*

CRECIMIENTO HILIAR UNILATERAL

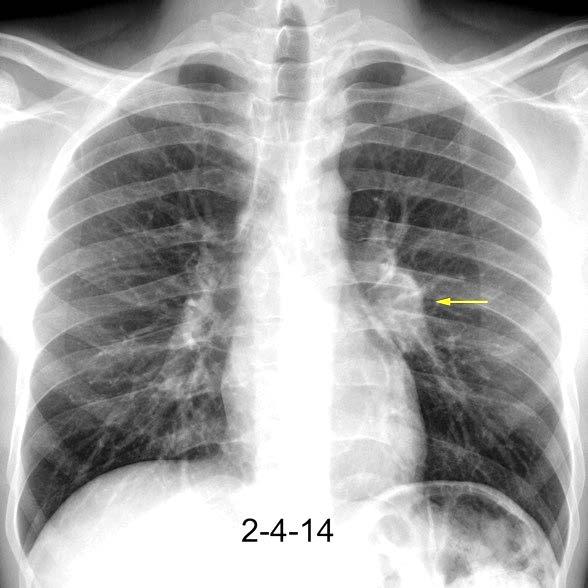

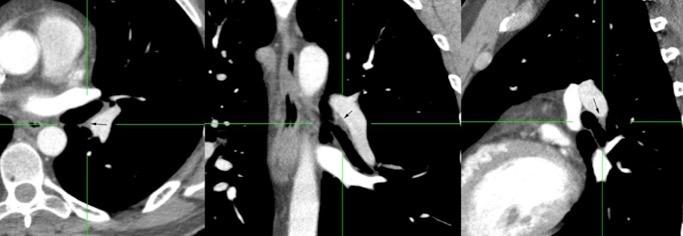

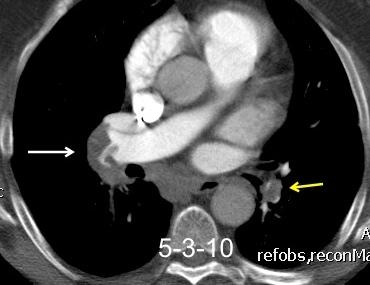

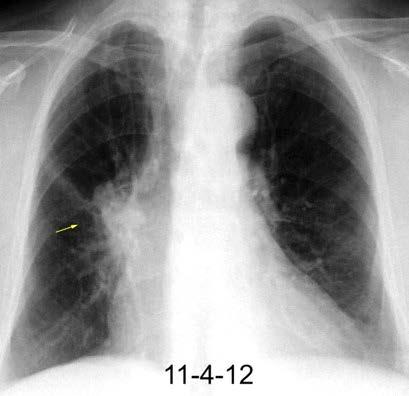

d. Vascular TEP

(signo de Fleischner)

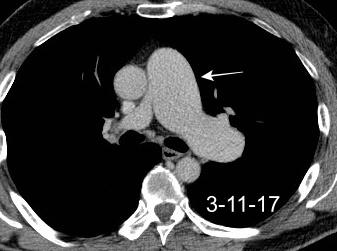

Aneurisma de Art. pulmonar.

Estenosis de válvula pulmonar

Behçet

Hilio prominente.

(“Plump hilus”)

“Signo de Fleischner”

Reeder M and Felson B. Gamuts Radiology. 2017

Erkan F et al. Pulmonary vasculitis in Behçet's disease. Am Rev Respir Dis. 1992

TEP Índice*

CRECIMIENTO HILIAR UNILATERAL

Falso “Plump hilus·

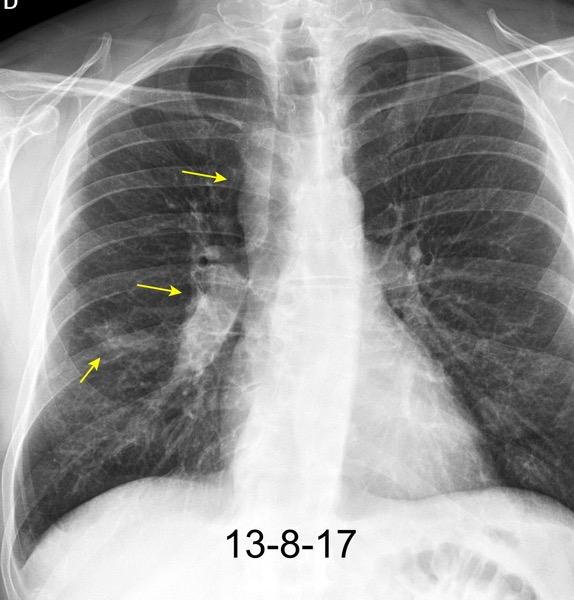

TEP + Sarcoidosis. (Ganglios en ambos hilios)

Índice*

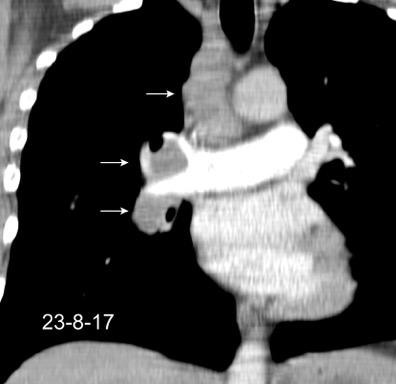

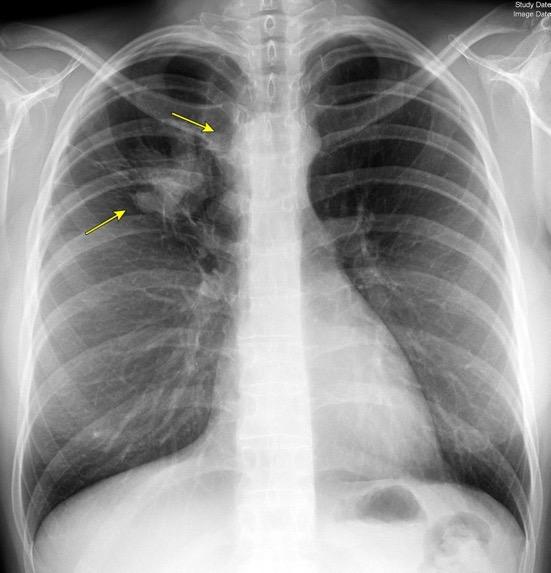

CRECIMIENTO HILIAR UNILATERAL + MEDIASTÍNICO

Carcinoma microcítico

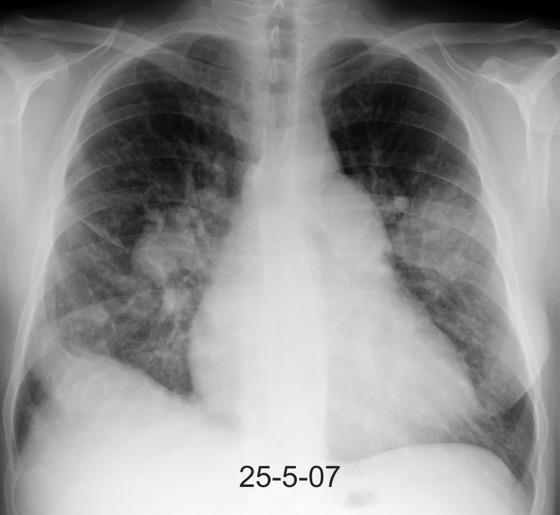

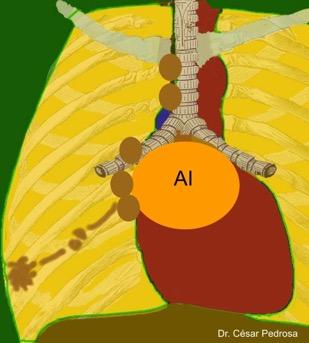

Carcinoma microcítico + Lesión mitral.

Índice*

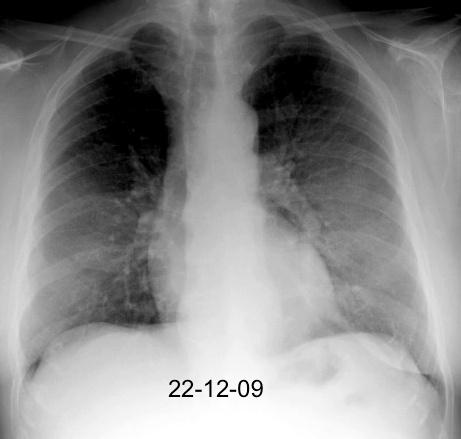

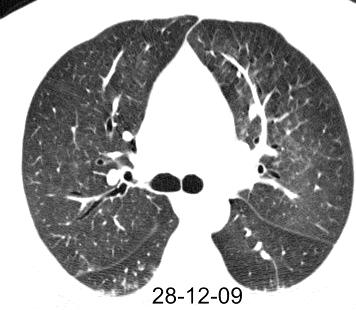

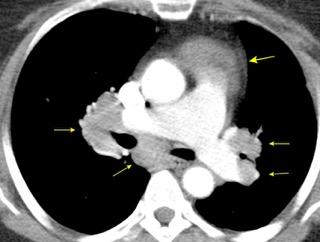

2. Bilateral

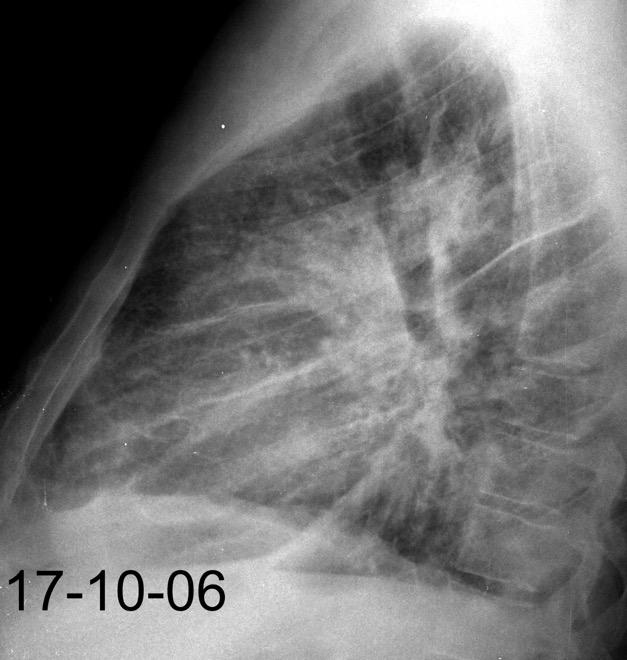

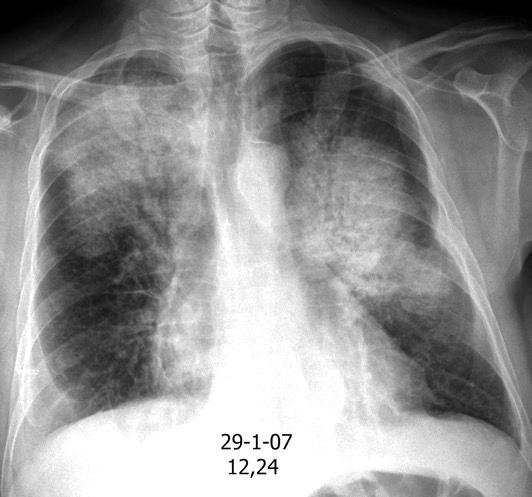

Linfangitis carcinomatosa

Linfoma maligno

Sarcoidosis

Silicosis

Edema intersticial

crónico

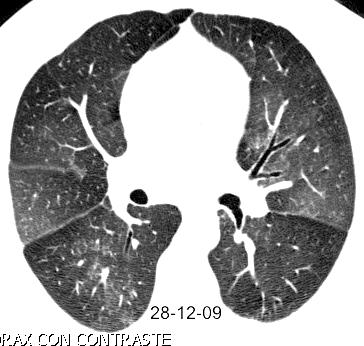

Linfangitis carcinomatosa

Mod. de Murata K et al . AJR 1996

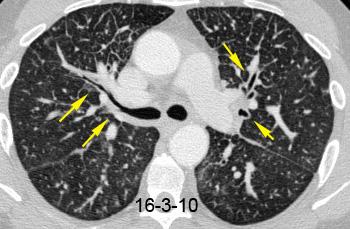

HILIO. AFECTACIÓN DEL ESPACIO
PERIBRONCOVASCULAR
Índice*

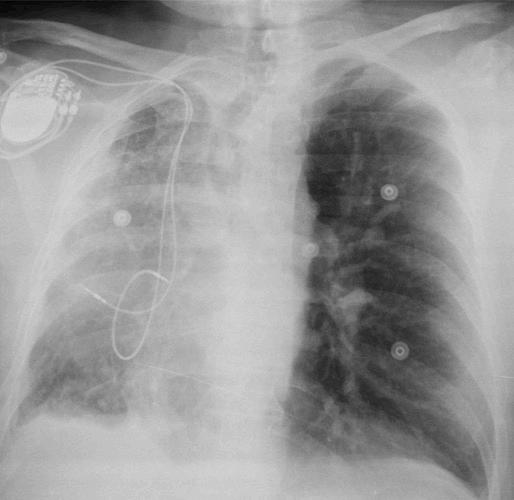

HILIO. AFECTACIÓN DEL ESPACIO PERIBRONCOVASCULAR.

Unilateral

Cortesía: Dr. JL Carreras

100 casos

Linfangitis…………23

Pulmón….18 Mama……2

Estómago.2

Neumonía…………14

Edema pulmonar..13

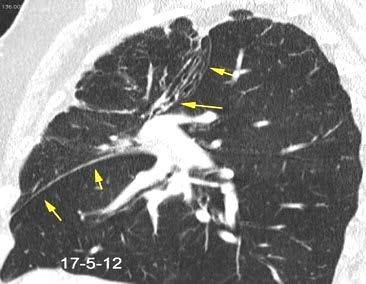

Linfangitis unilateral por Ca. NCP

Youngberg AS. Unilateral Diffuse Lung Opacity. Radiology 1977
Índice*

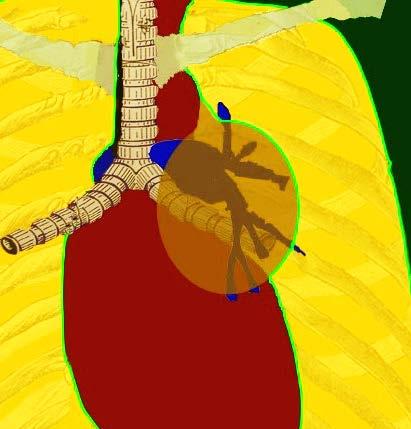

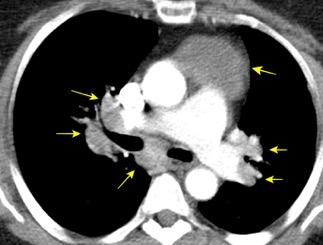

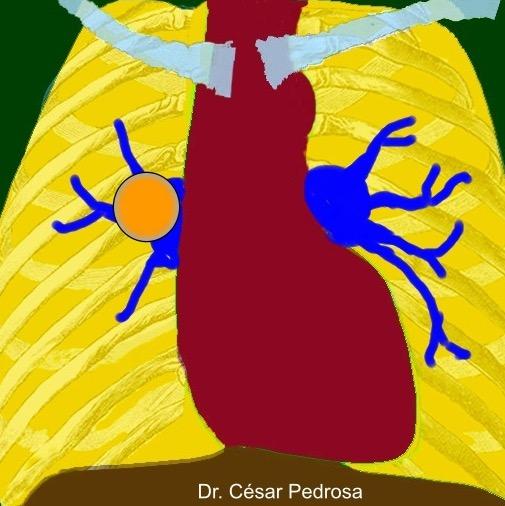

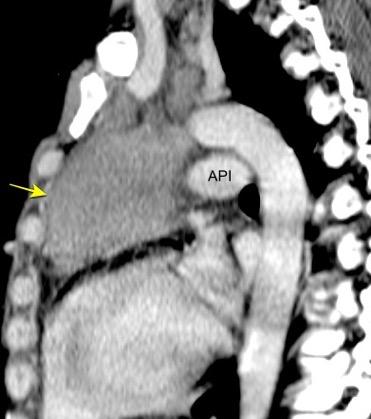

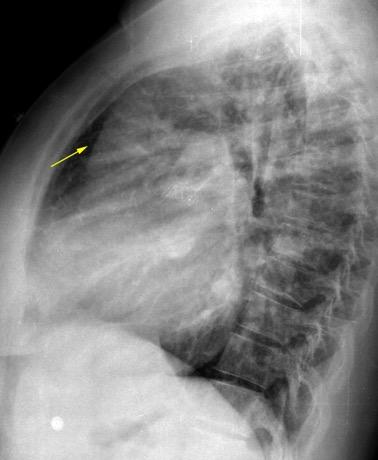

SIGNO DEL “HILIO TAPADO”. (Hilum overlay sign)

Demuestra que existe interfase entre el hilio y una densidad cercana, por delante o por detrás. Excluye lesión hiliar.

Felson B. More chest roentgen signs and how to teach them. Annual Oration in Memory of L Henry Garland. MD. 1903-1966. Radiology 1968

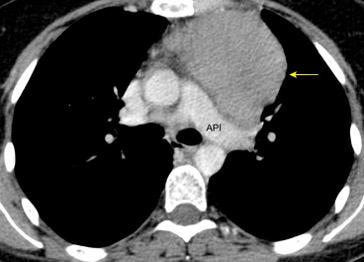

Linfoma Hodgkin. Esclerosis nodular
Índice*
Dr. César Pedrosa

95% de pacientes tienen ganglios hiliares bilaterales aislados o con afectación mediastínica (paratraqueal derecho).

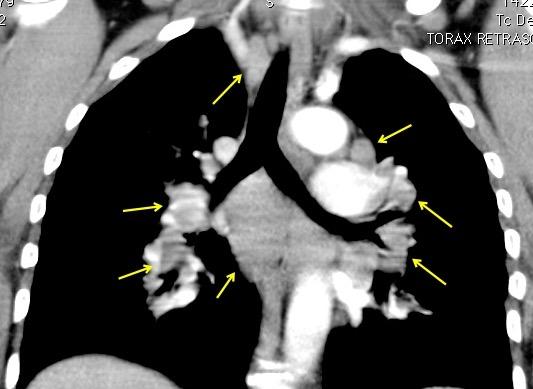

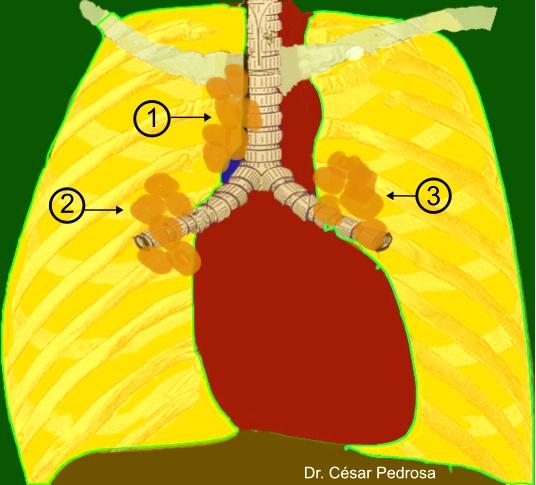

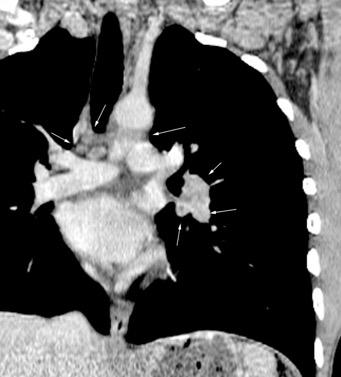

HILIO. SIGNO DEL 1-2-3
Criado E et al.. Radiographics. 2010 3 1
de
2 Sarcoidosis Índice*
Triada
Garland

2. CORAZÓN Y GRANDES VASOS

Índice

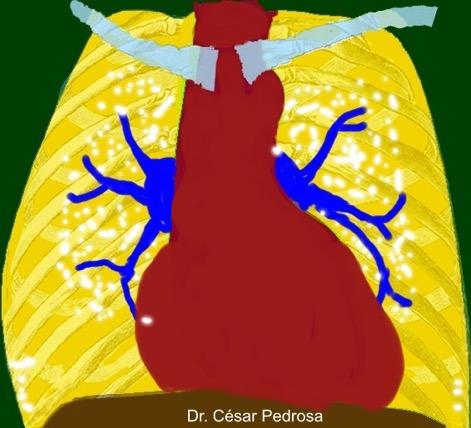

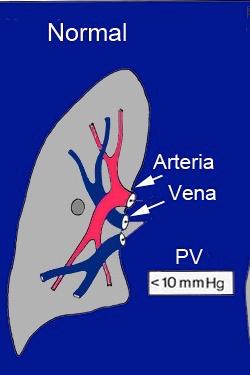

“Normal”

PV: <10 mm Hg

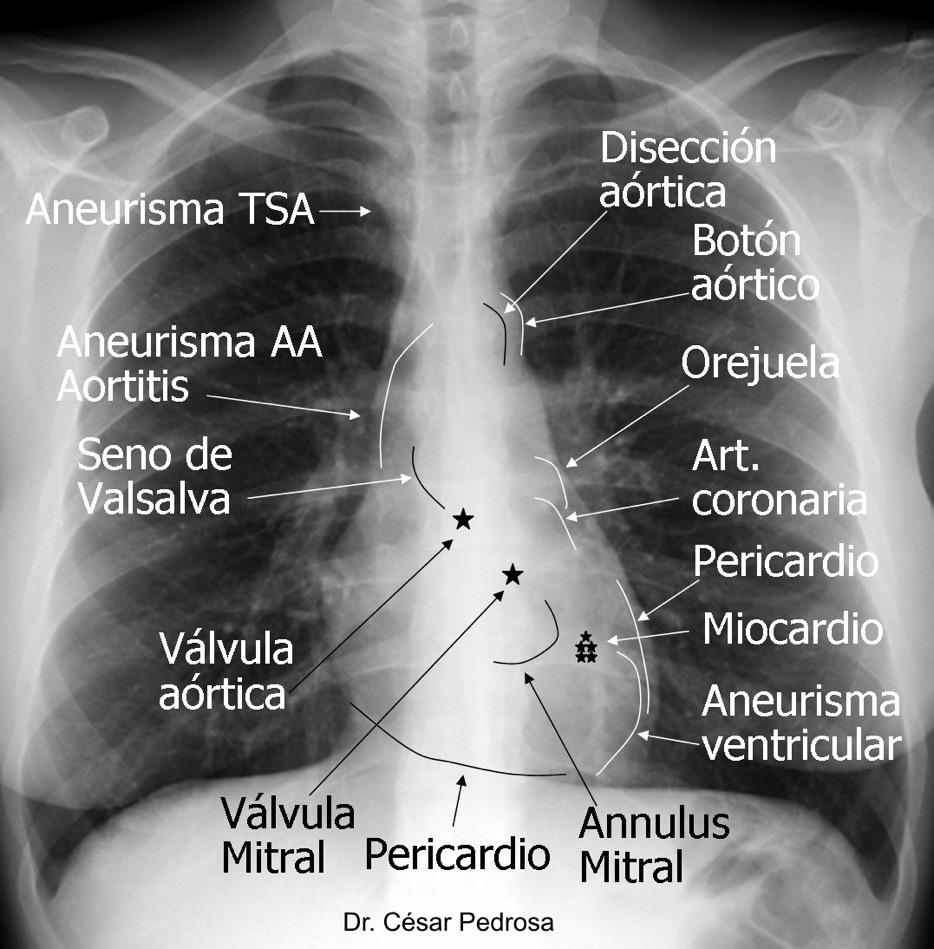

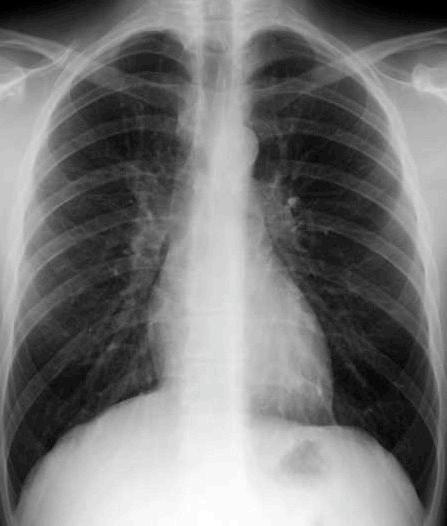

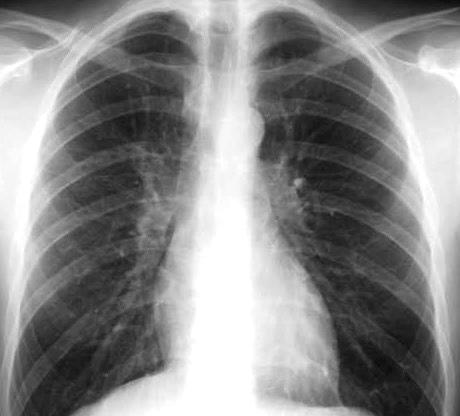

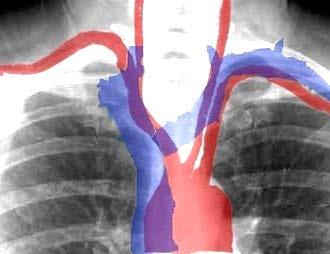

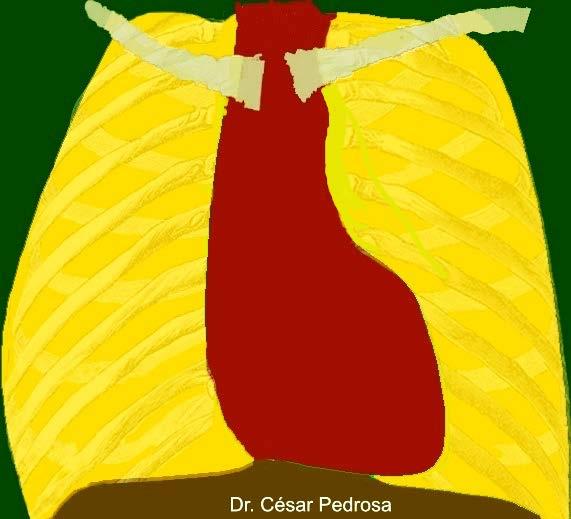

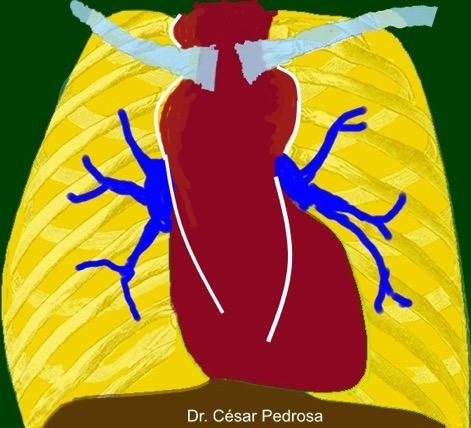

ANATOMÍA. SILUETA CARDIOVASCULAR.

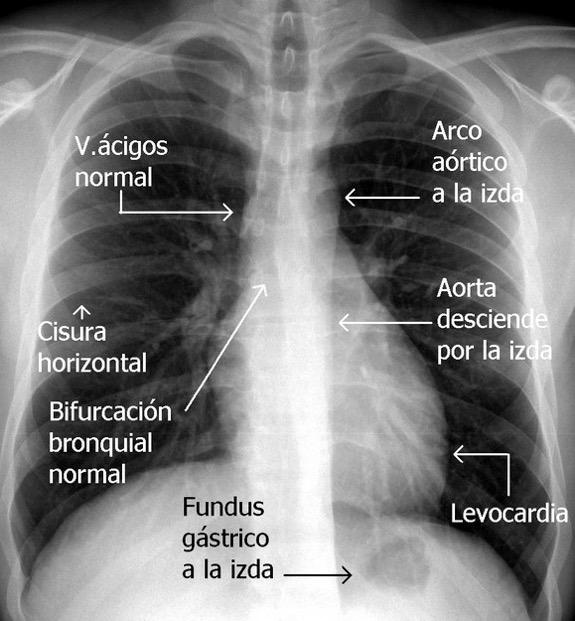

Burgener

Aorta no forma parte de borde derecho

Hilios Similares en tamaño y densidad.

Izquierdo más alto Tráquea en línea media

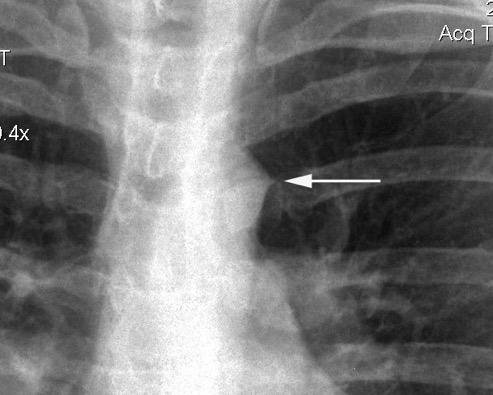

Impronta traqueal a la izquierda Botón aórtico <3 cm.

<30 años……… 95% 30-40 años.......91%

>40 años........69%

>4 cm ………….0% .

: Isquemia LS/LI
Duerinckx AJ. Plain film / MR imaging correlation in heart disease Radiol Clin N Am 2004
Felson B . Fundamentals .1960
Índice

CARDIOVASCULAR.

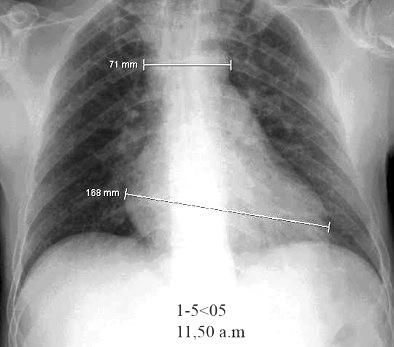

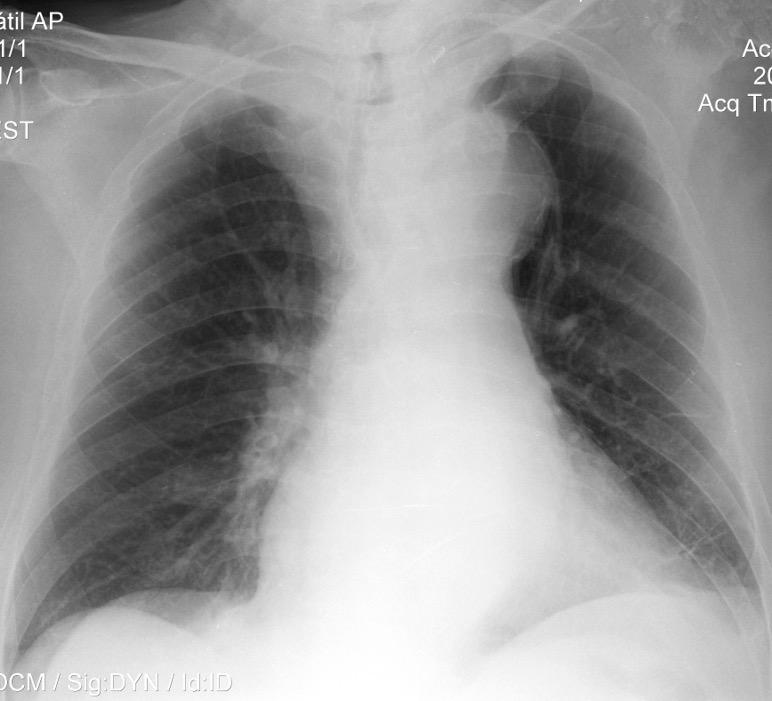

Inconvenientes

Falso aumento de la silueta cardiaca por razones técnicas PA

1. Decúbito supino

3. Lordosis forzada.

2.Espiración.

4. Proyección AP

AP
ANATOMÍA. SILUETA
Índice

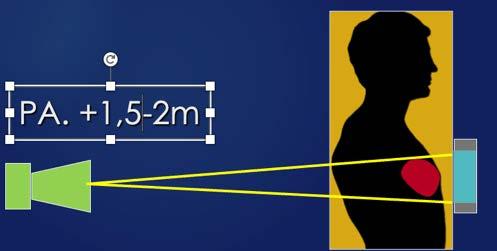

1m
AP.

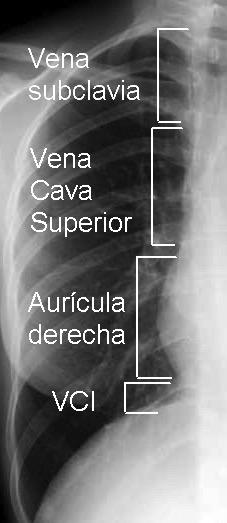

Bordes cardiacos

Lado “azul”

Lado “rojo”

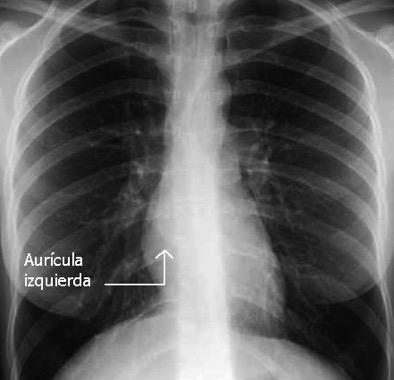

AI puede llegar al borde

derecho: 5% de los normales

Felson B. Fundamentals. 1960

SILUETA CARDIOVASCULAR. Índice
ANATOMÍA.

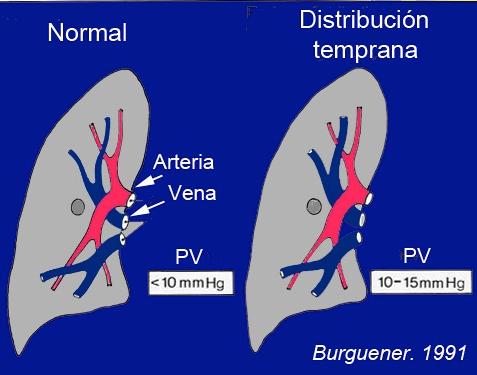

ANATOMÍA SILUETA CARDIOVASCULAR. Patrón vascular Índice

“Normal” PV: <10 mm Hg

Isquemia de lóbulos superiores

Tráquea en línea media

Burgener 1991

Hilios Similares en tamaño y densidad. Izquierdo más alto Diafragma derecho más alto

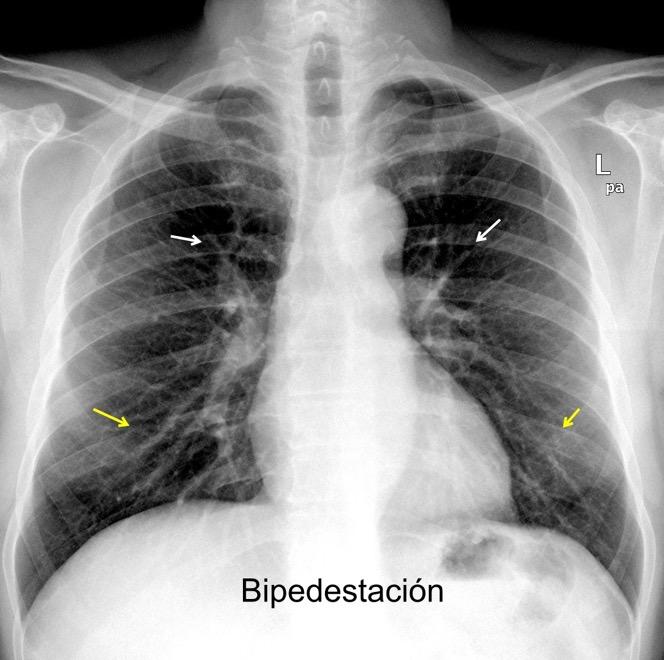

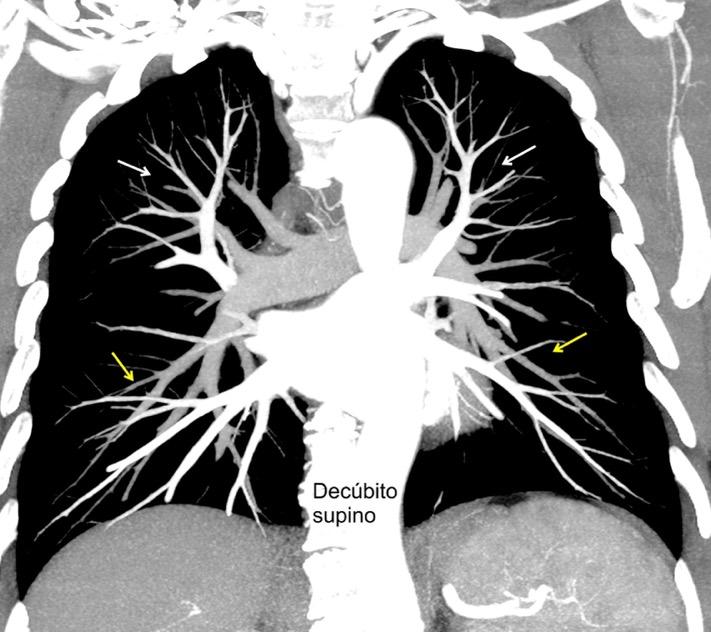

“Asimetría vascular ápices-bases” Vasos iguales en decúbito supino

Woodring JH.

Radiology 1991

ANATOMÍA. SILUETA CARDIOVASCULAR.

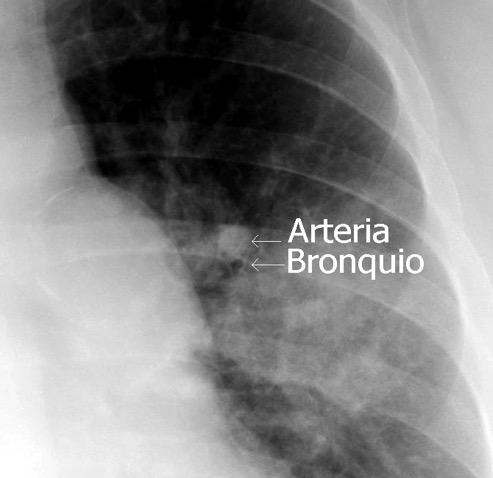

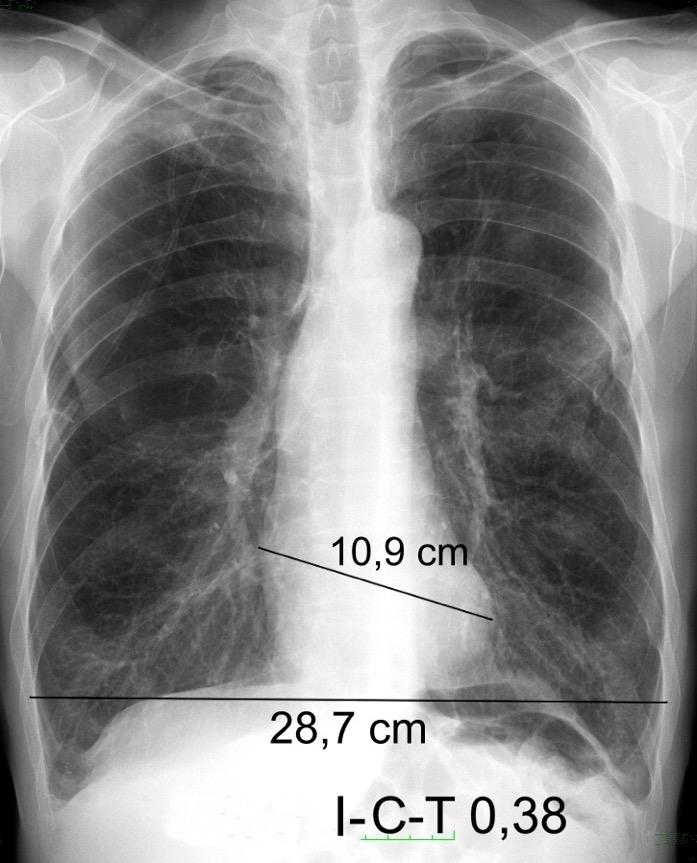

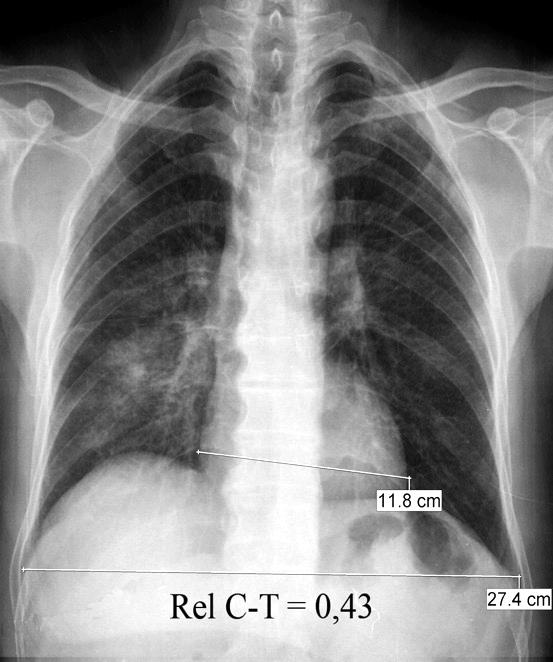

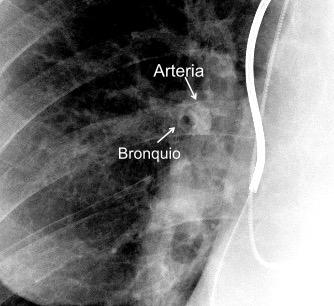

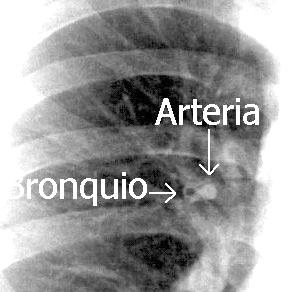

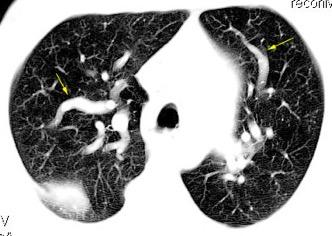

Relación diámetros arteria-bronquio en normales

Bipedestación. 0,85 (SD 0,15)

Decúbito supino 1,01 (SD 0,13)

Mitral

HAP

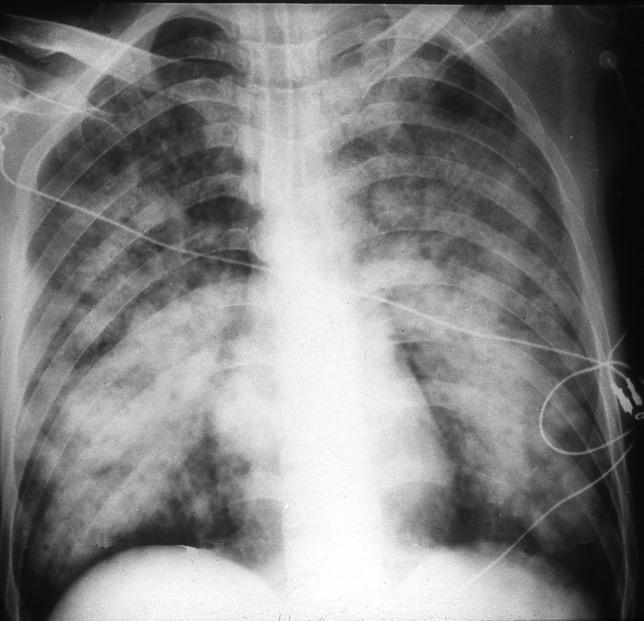

Sobrecarga de líquidos. 1,62 (DS 0,31)

Fallo izquierdo. 1,50 (DS 0,25)

Índice

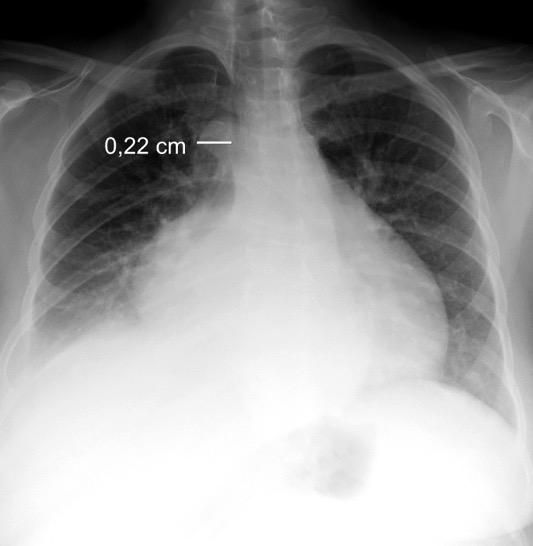

2-4,5 mm.

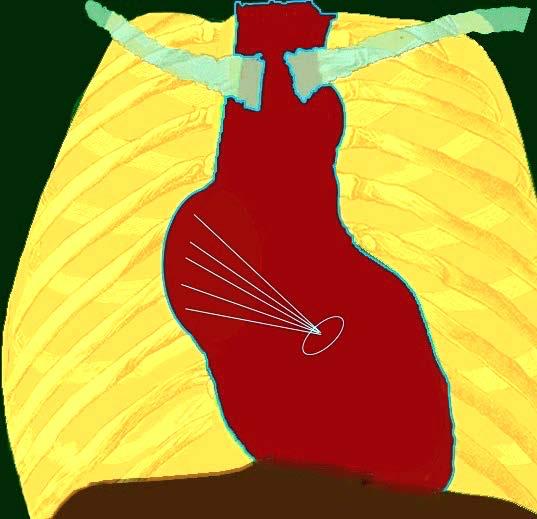

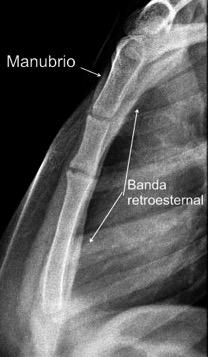

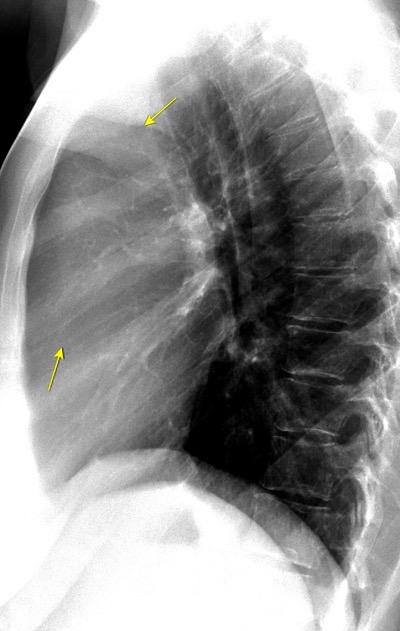

Banda retroesternal

Borde aórtico

anterior visible: 24%

Tracto de salida VD

Válvulas mitral y aórtica

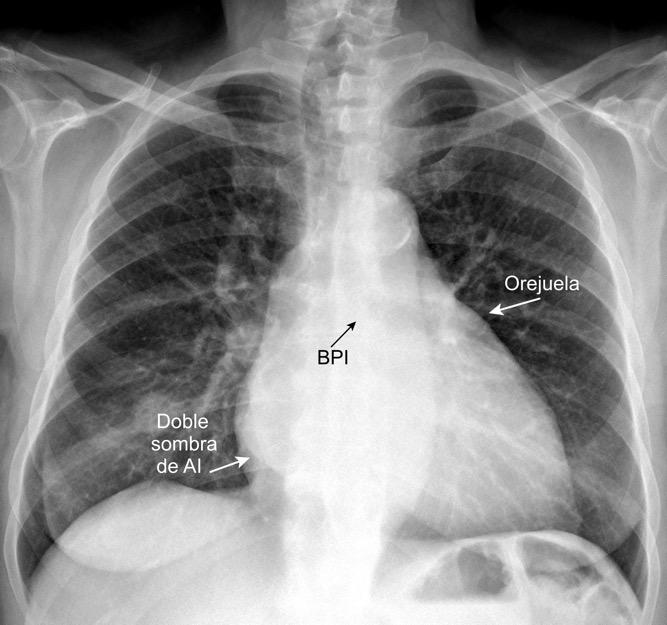

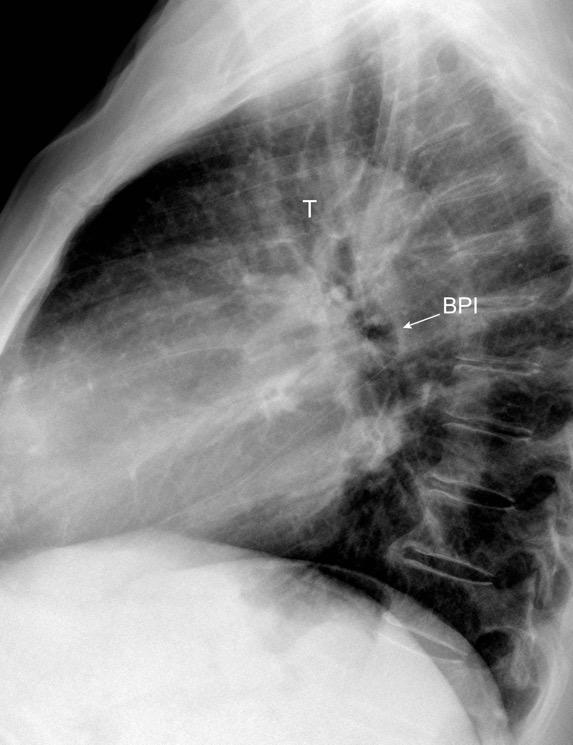

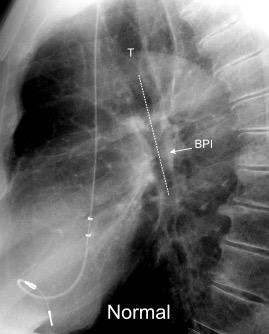

BPI sigue la línea de tráquea

Signo de Hoffman-Rigler

M
A

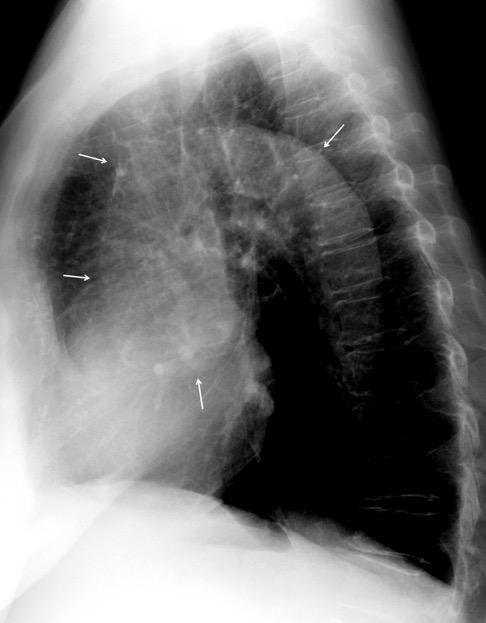

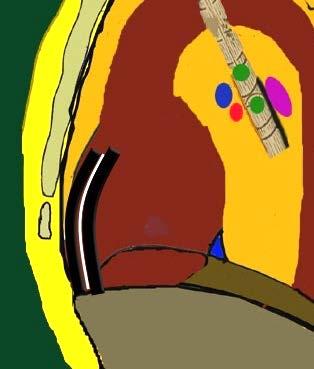

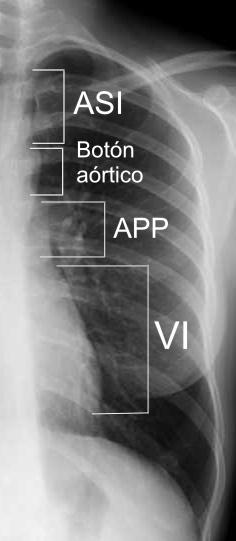

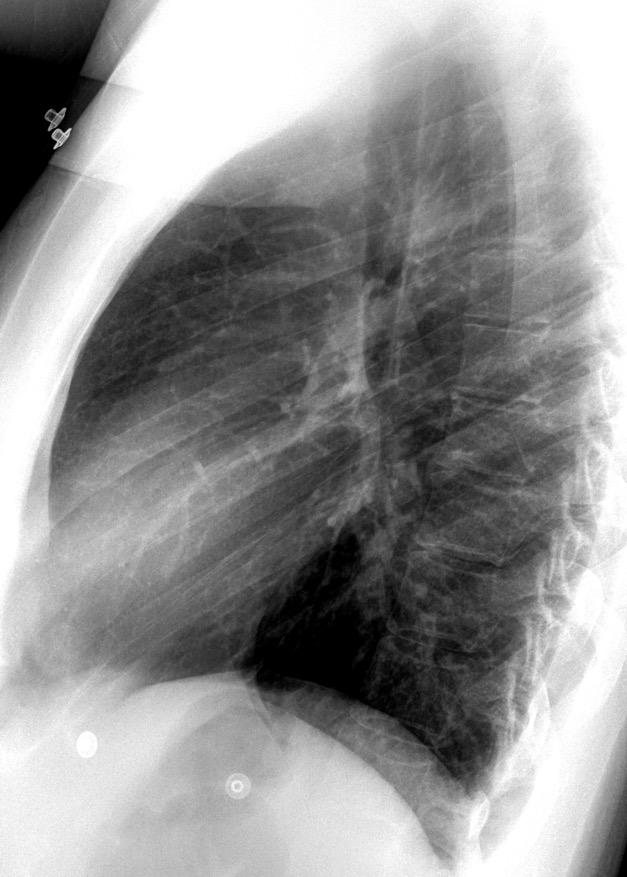

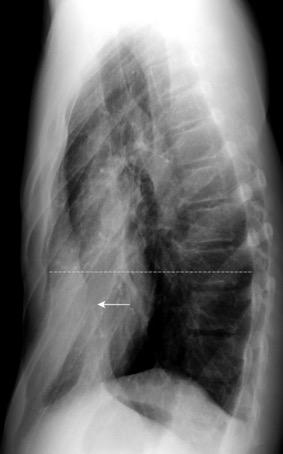

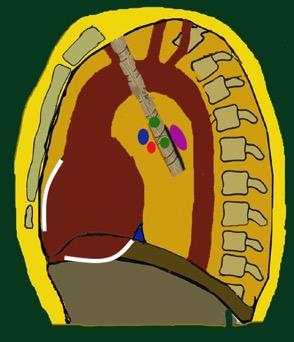

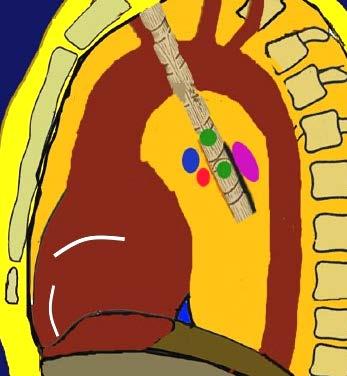

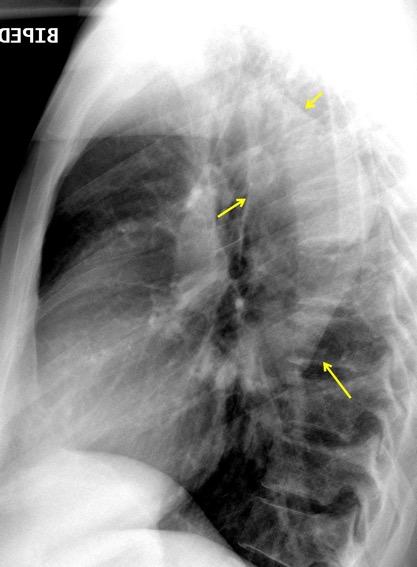

ANATOMÍA. SILUETA CARDIOVASCULAR. LATERAL Índice

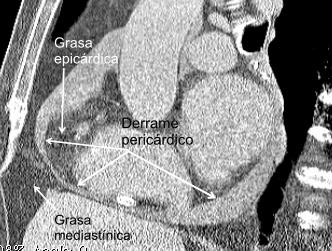

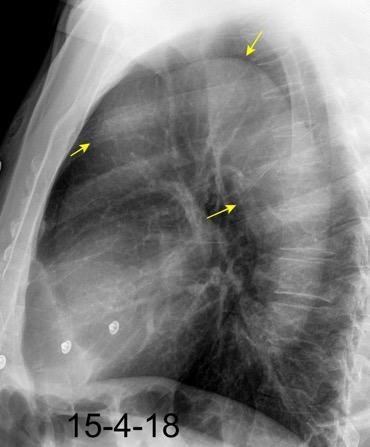

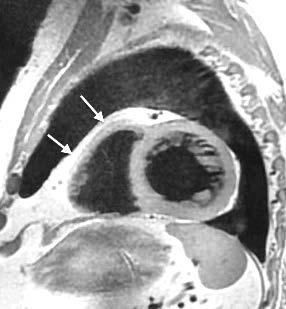

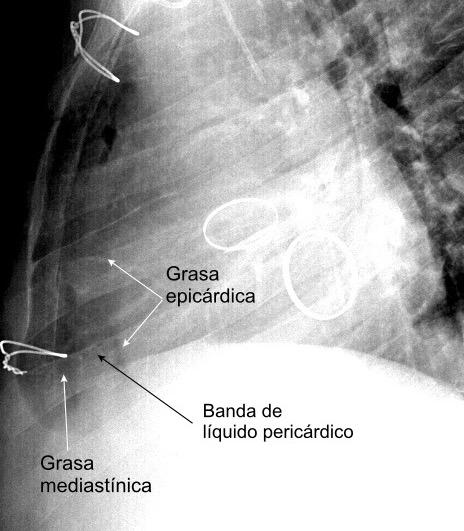

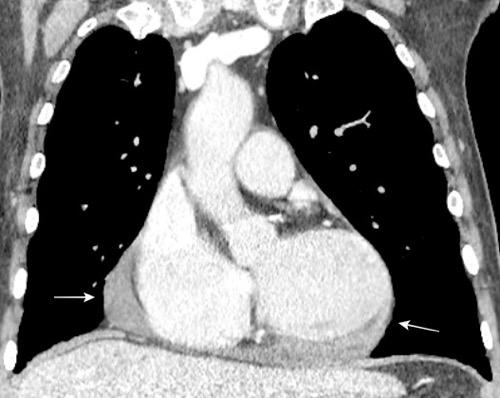

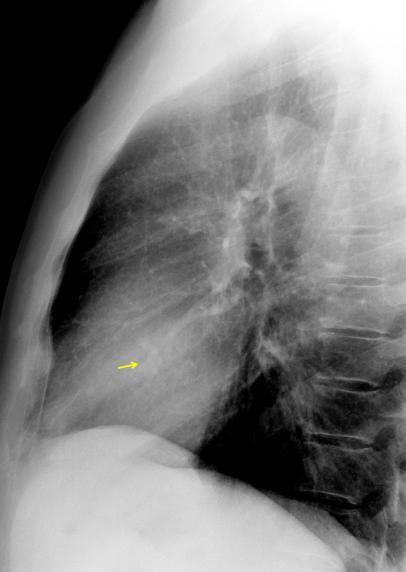

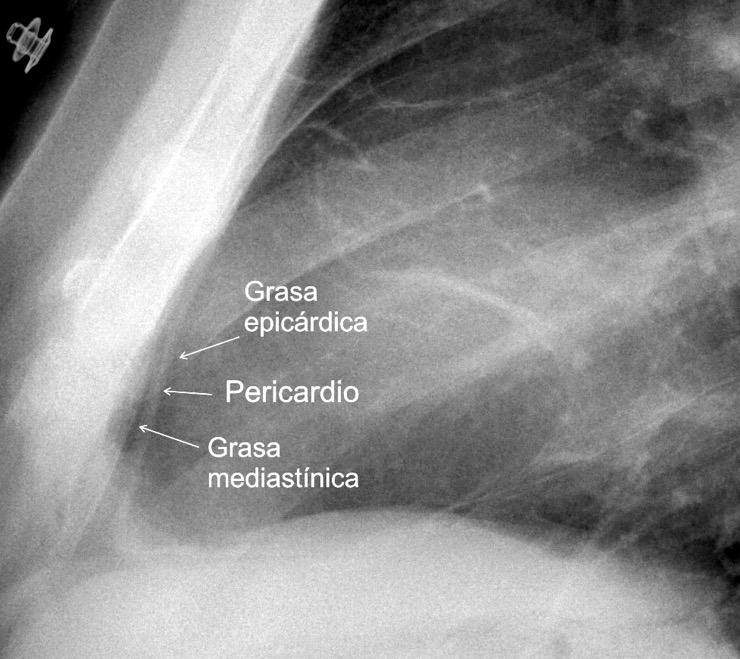

Banda pericárdica normal.

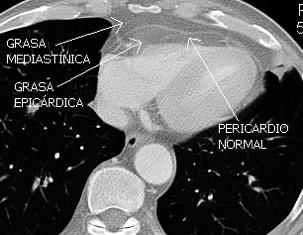

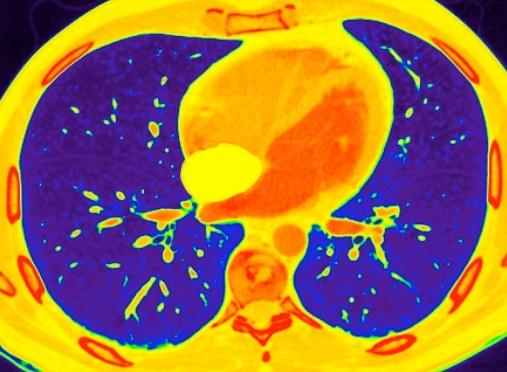

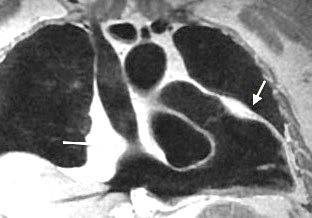

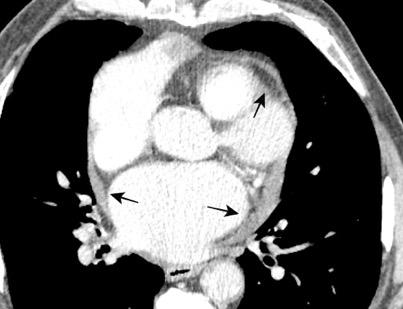

PERICARDIO NORMAL

Línea fina entre la grasa mediastínica y la grasa epicárdica.

20% de normales

C Pedrosa Cummings AR et al. Imaging of pericardial diseases.

Semin Ultrasound CT MRI 2016
Dr.
Índice
ANATOMÍA.

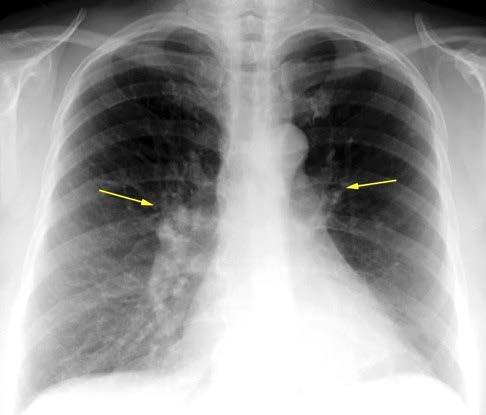

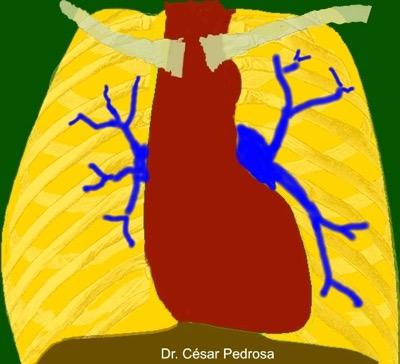

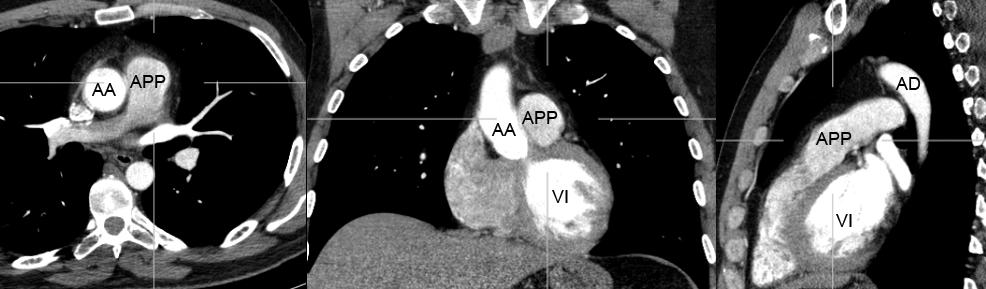

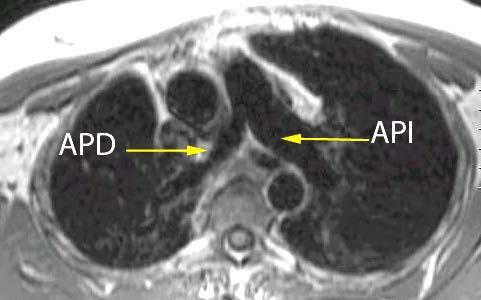

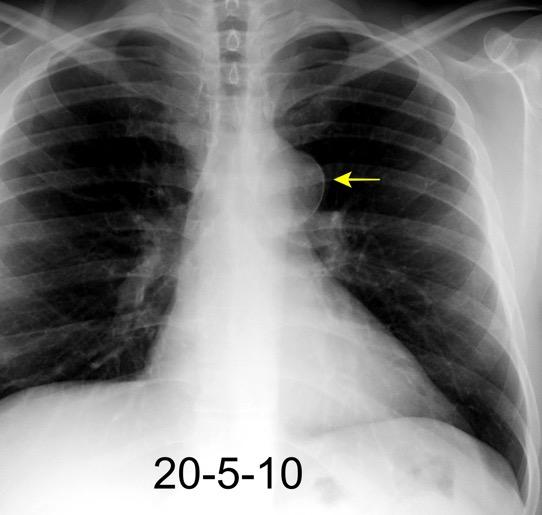

ARTERIA PULMONAR. ANATOMÍA

Tamaño normal (TC)

2,72 cm (SD=0,3).

Edwards. PE. Brit J Radiol. 1998

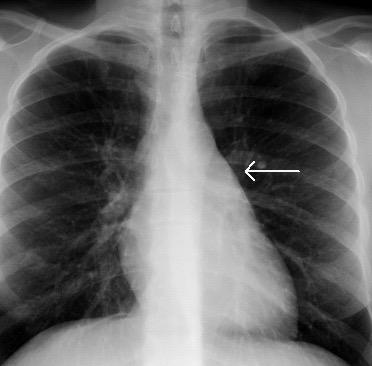

Un detalle práctico Tamaño parecido Art. Pulmonar. y aorta

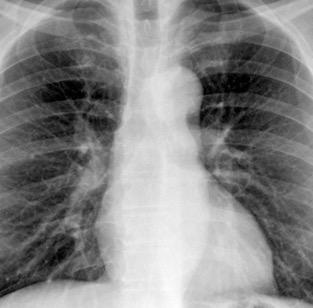

Prominente: (1/6 de los examinados) Más en delgados y en la infancia.(¡niñas!).

Felson. B. Fundamentals 1960

Índice

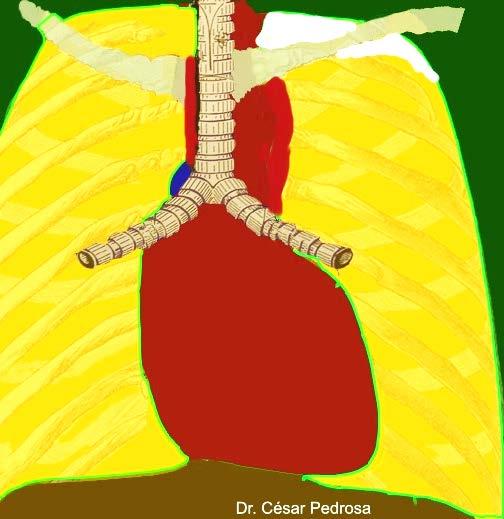

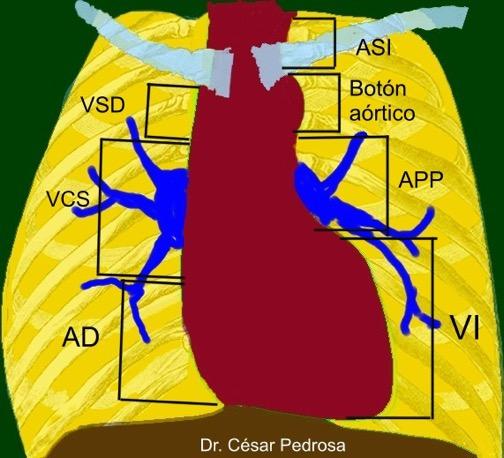

ANATOMÍA SILUETA CARDIOVASCULAR.

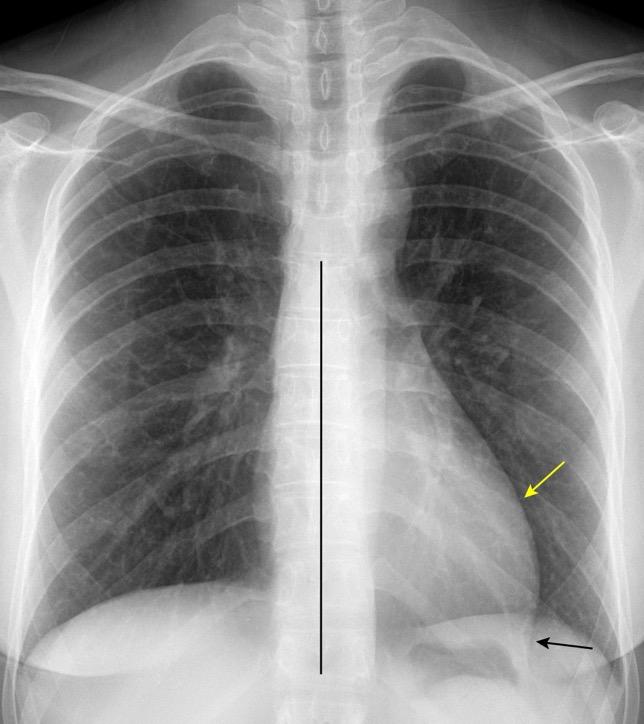

SITUS SOLITUS (99,99% de la población)

Aurícula izda. y aorta y estómago en lado izdo.

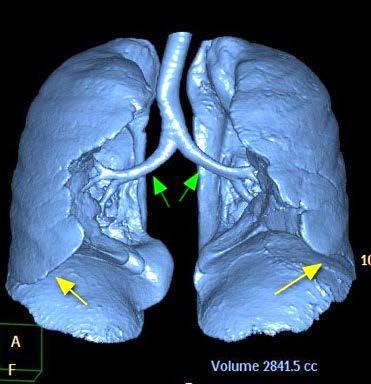

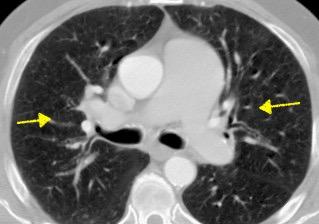

Asimetría bronquial. BPD más corto y horizontal Impronta del botón aórtico en la tráquea a la izquierda

Enf. Cardiaca congénita presente 0,6-0,8%

Índice

ANATOMÍA SILUETA CARDIOVASCULAR. Índice

SITUS SOLITUS

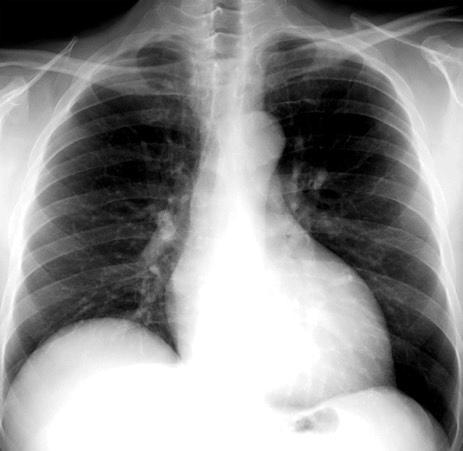

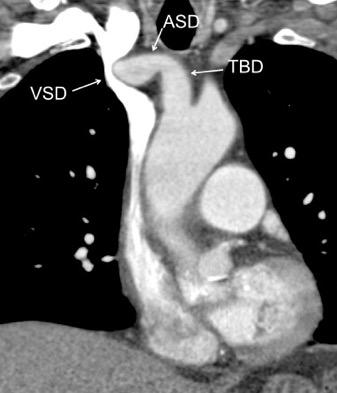

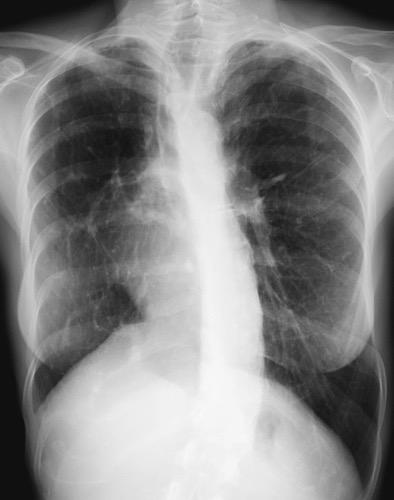

Excepción: Arco aórtico derecho

Impronta traqueal a la derecha

< 1%. Poblaci ón Defecto cardiaco: 5-10%

Fallot........71% CIA o CIV 21% Coartación..7%

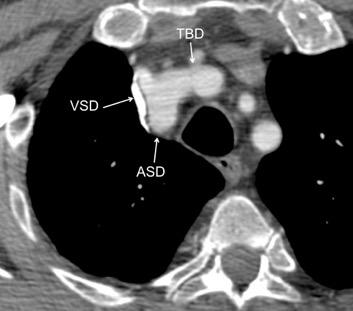

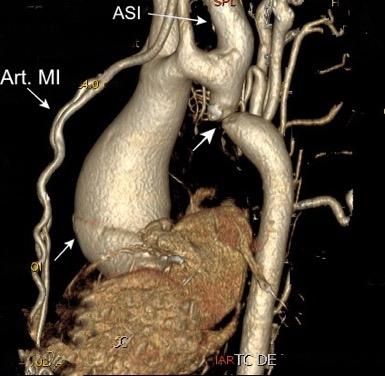

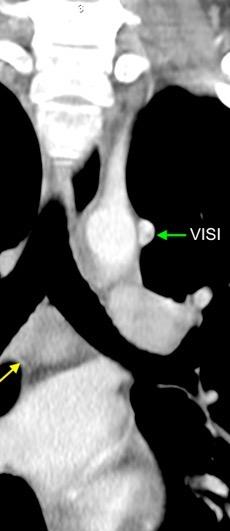

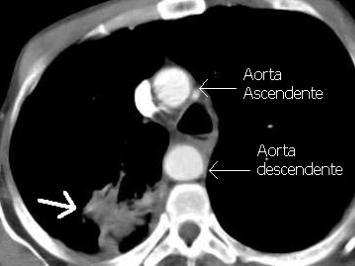

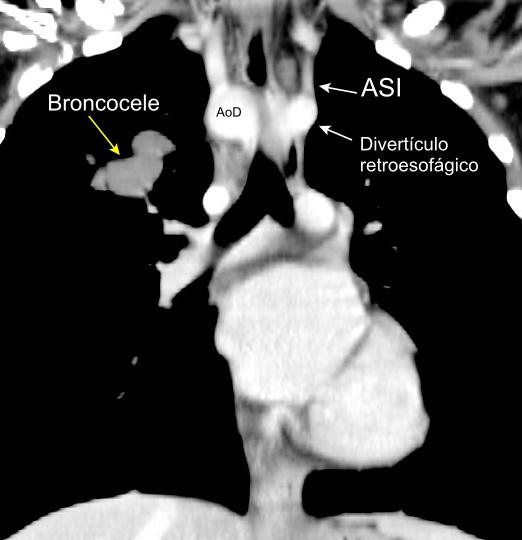

Variante: Arco aórtico derecho con ASI aberrante + Ca. de pulmón

T

SITUS SOLITUS

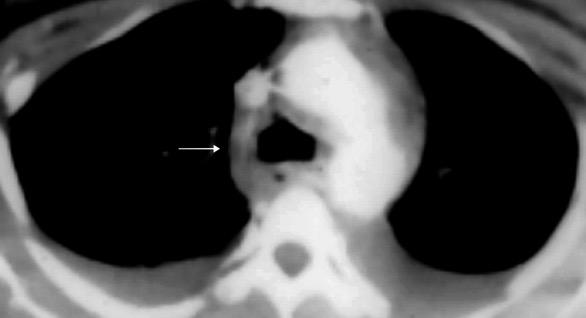

Impronta traqueal a la derecha

Excepción: arco aórtico doble

Arco aórtico doble+ VCSI + atresia bronquial

El más frecuente con disfagia “lusoria”

Hanneman K et al.Congenital Variants and Anomalies of the Aortic Arch. Radiographics 2017
Índice
ANATOMÍA SILUETA CARDIOVASCULAR.

ANATOMÍA SILUETA CARDIOVASCULAR.

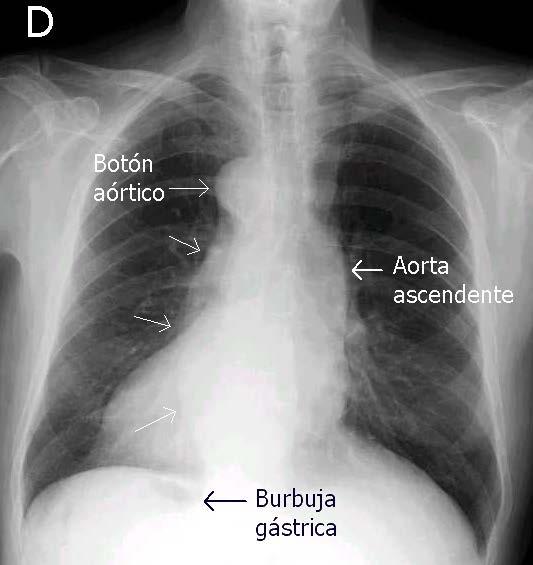

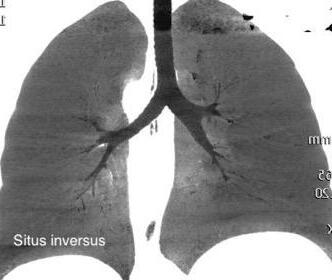

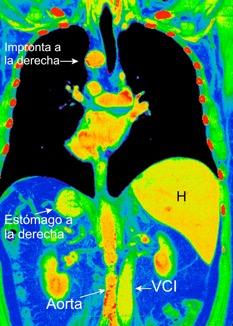

SITUS INVERSUS

1/20.000

Enf. Cardiaca Congénita: 3 -5% Transposición Corregida

Mayo C et al Situs inversus totalis: a statistical review of data on seventy-six cases with special reference to disease of the biliary tract. Arch Surg 1949

Situs Inversus

1. Aislado Imagen “en espejo”
Lucas JS et al. ERS Task
Eur Respir J. 2017
Force guideline for the diagnosis of primary ciliary dyskinesia.
Índice

Síndrome de Kartagener (20% de los . S. inversus)

Asociación Infertilidad Telecantus

Sinusitis. Bronquiectasias

Situs inversus totalis

Enf. Cardiaca Congénita.

3-5%% Transposición corregida

50% de los pacientes con disquinesia ciliar primaria tienen el síndrome de Kartagener. Kennedy MP. AJR. 2007

Lucas JS et al. ERS Task Force guideline for the diagnosis of primary ciliary dyskinesia. Eur Respir J. 2017
CARDIOVASCULAR.
SITUS INVERSUS ANATOMÍA SILUETA
Índice

ANATOMÍA SILUETA CARDIOVASCULAR.

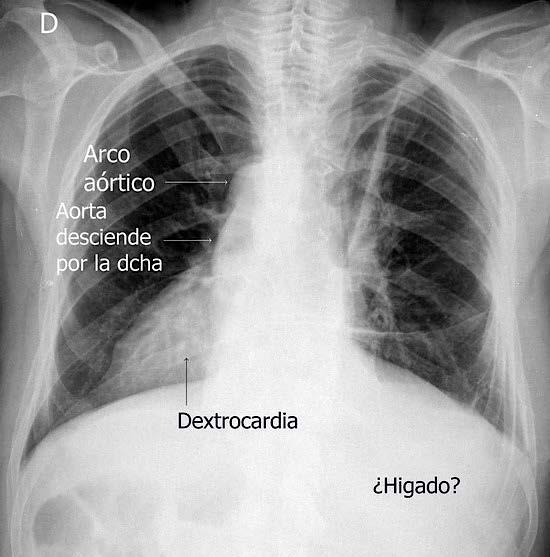

DEXTROCARDIA

(1/12000 nacimientos)

2. Cardiopatías complejas: Transposición corregida, etc.

Mutlu H et al. A variant of Poland syndrome associated with dextroposition. J. Thorac. Imaging. 2007

1. Aislada 3. Síndrome de Poland. (Variante)
Malian PD et al. Approach t0 dextrocardia in adults: review. AJR. 2007
Índice

ANATOMÍA SILUETA CARDIOVASCULAR.

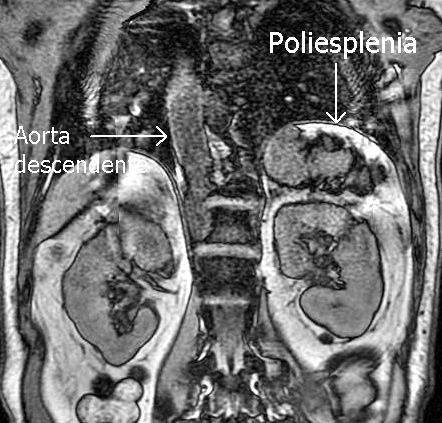

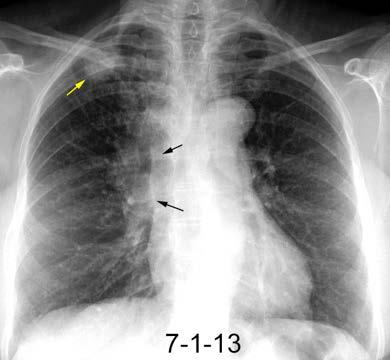

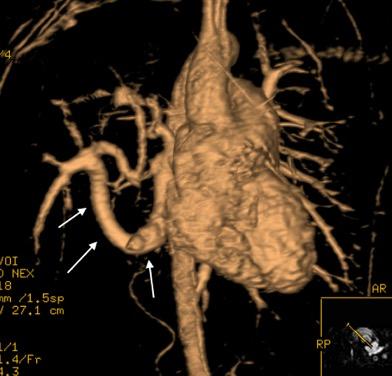

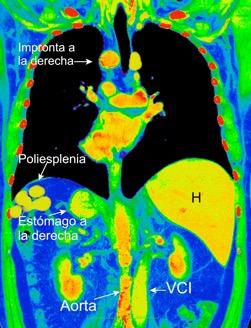

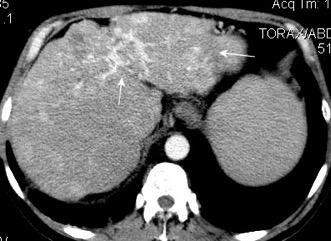

SITUS AMBIGUO

Síndrome de Heterotaxia o poliesplenia)

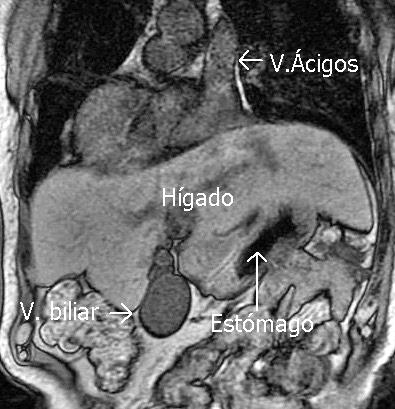

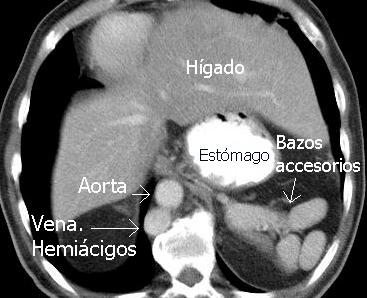

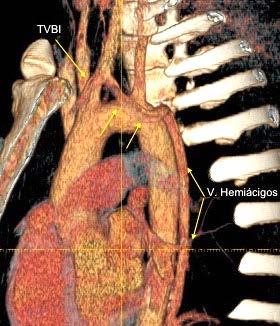

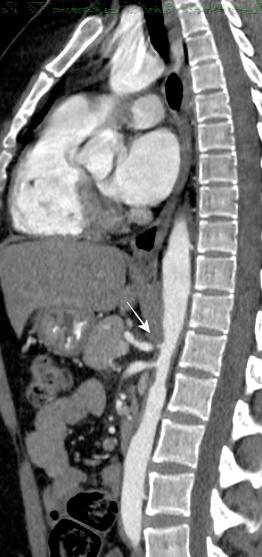

Ausencia de la porción intrahepática de la VCI con continuación ácigos o hemiácigos

50% de los S .de poliesplenia tienen dextrocardia.

Majdian PD et al. Approach to dextrocardia. AJR. 2007
Índice

Síndrome de Heterotaxia o poliesplenia) SITUS AMBIGUO

Hallazgos

Hígado simétrico…......50-67%

Pulmones bilobulares. 68-88%

VCS bilateral …............35-50%

Atrio común...............25-30%

Hipoplasia o ausencia de 1 ventrículo..................37%

Estenosis valvular o subvalvular pulmonar..42 -43%

Majdian PD et al. Approach to dextrocardia.

Winer-Muram
et
Radiol Clin North Am.
AJR. 2007/
HT
al. The spectrum of heterotaxic syndromes.
1989.
CARDIOVASCULAR. Índice
ANATOMÍA SILUETA

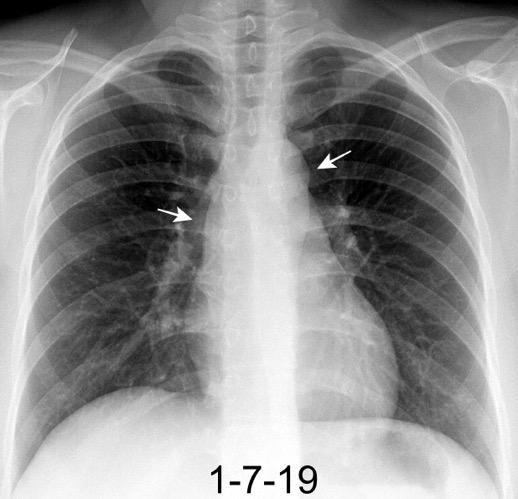

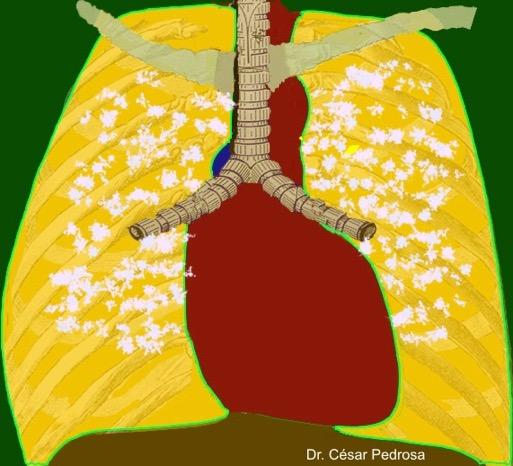

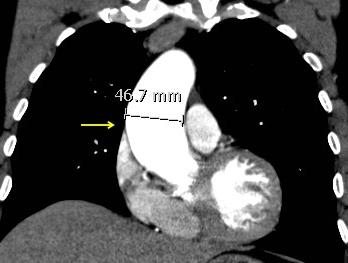

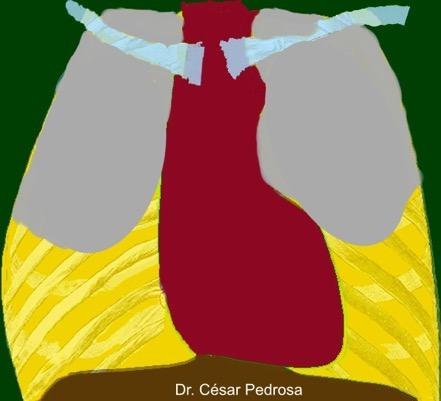

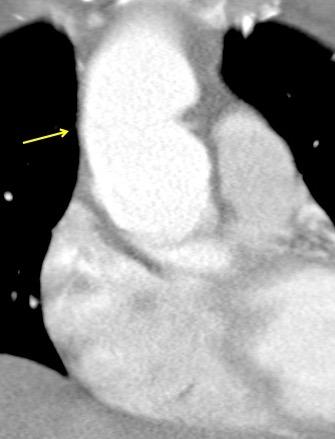

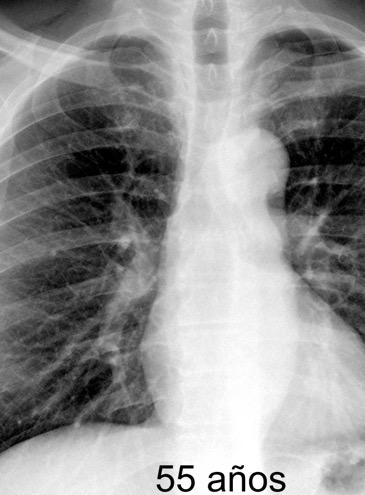

La aorta ascendente “normal” no forma parte del borde derecho

La longitud de la aorta ascendente se aumenta 2 veces de los 20 a los 80 años.

O’Rourke M et al. Aortic Dimensions and Stiffness in Normal Adults.

JAAC:

Cardiovascular Imaging. 2008

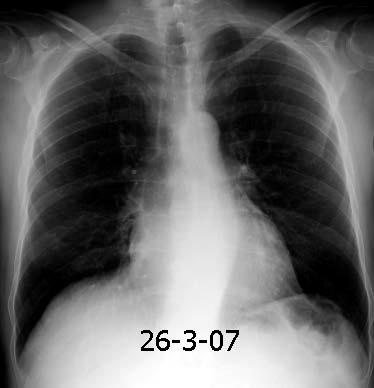

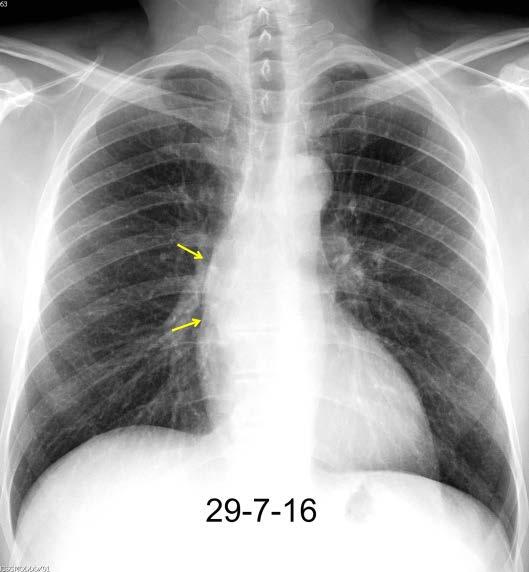

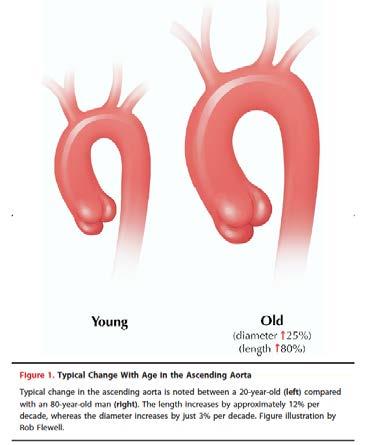

AORTA. ANATOMÍA Y EDAD

La AA se elonga con la edad incluso en sujetos normales.

Sugawara J et al. JACC: Ageassociated elongation of ascending aorta in adults.

Cardiovascular Imaging 2008

Con elongación aórtica, la AA puede formar parte del borde.

Índice

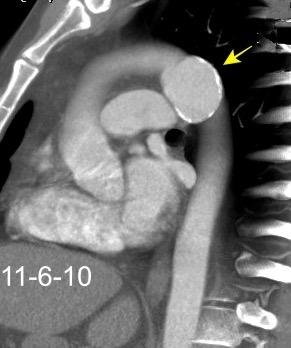

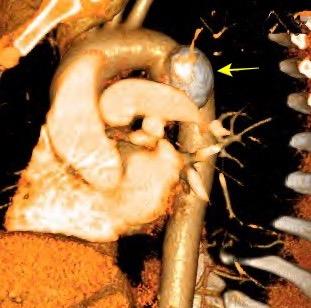

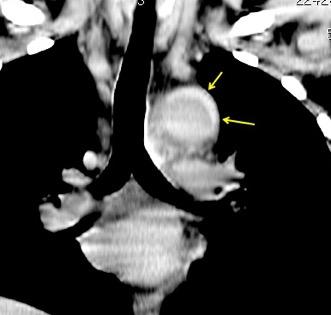

Rotura infecciosa de la pared de una arteria con formación de un saco en continuidad con la luz arterial

0,1-1% de los aneurismas tratados. (La mayoría en drogadictos)

Diabetes, Enf. crónicas

T. malignos. Procedim. vasculares invasivos

Tendencia a formarse

donde existe corriente

sanguínea lenta: senos arteriales, bifurcaciones, coartación aórtica, etc.

Sepsis grave, con gangrena de Fourrier.

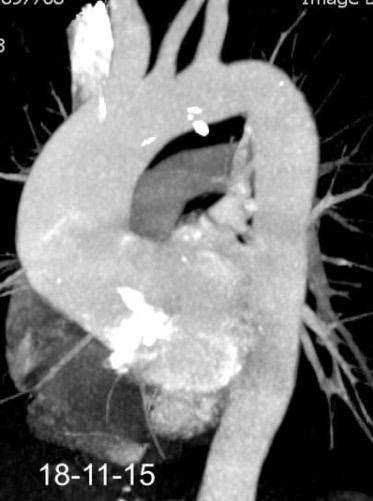

Insuficiencia aórtica severa. Aneurismas

micóticos calcificados de raíz aórtica

ANEURISMA MICÓTICO . AORTA
W-K et al. Infected (Mycotic) Aneurysms: Spectrum of Imaging Appearances and Management. Radiographics 2008 Índice
Lee

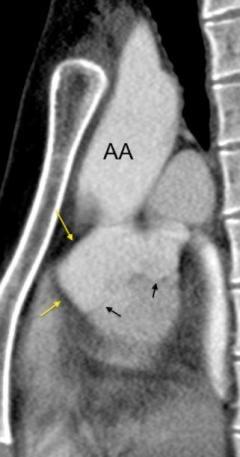

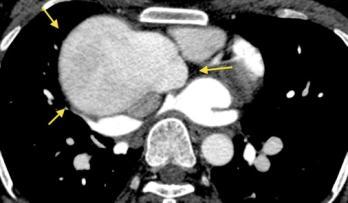

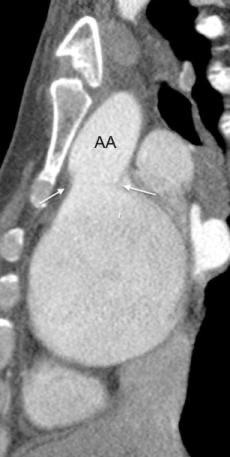

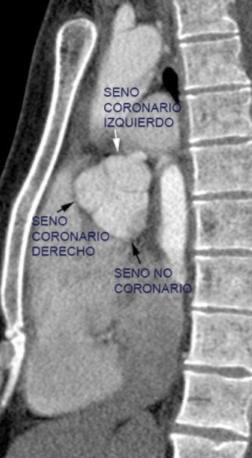

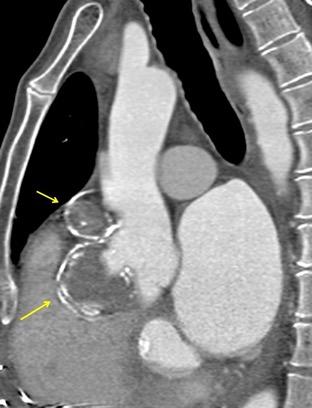

ANEURISMA DEL SENO DE VALSALVA

Aneurisma del seno de Valsalva

Seno coronario derecho más frecuente

0.09% of 8138 de autopsias y en 0.15%–3.5 % de pacientes con cirugía cardiaca. 3-4 veces más frecuentes en hombres. Más en asiáticos.

Asociación con Sínd. Marfán

Bricker AO et -al. Valsalva sinus aneurysms: findings at CT and MR imaging. Radiographics. 2010
Índice

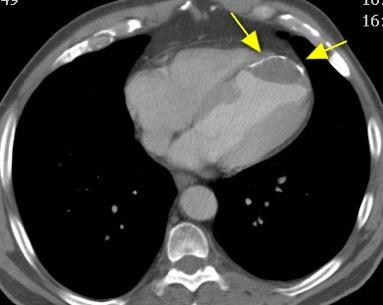

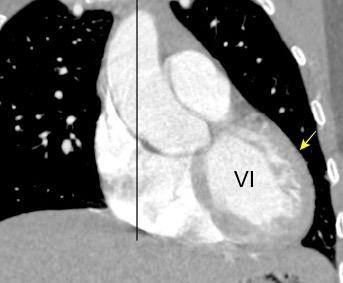

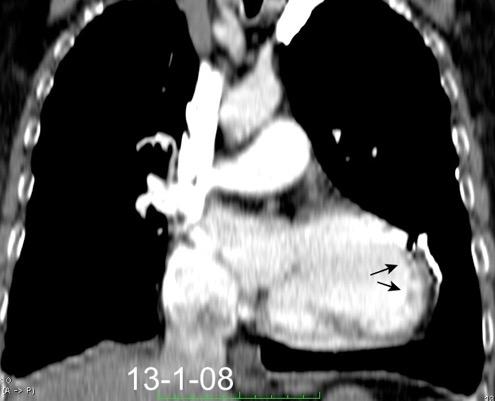

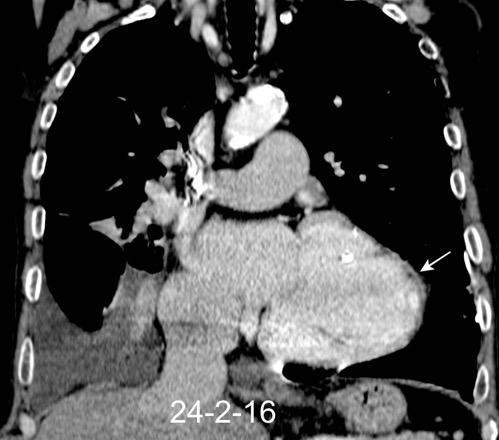

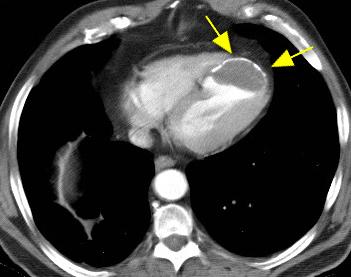

ANEURISMA DEL VENTRÍCULO IZQUIERDO

85-90% de aneurismas de VI ocurren en infarto de miocardio agudo de pared anterior

30-35% de los infartos de miocardio transmurales

Localización: 85% Apical y pared anteroseptal de VI.

Calcificación fina, curvilínea, Mirando hacia ápex.

Friedman BM et al. Postnfarction

Ventricular Aneurysms. Clin Cardiol 1995

Índice

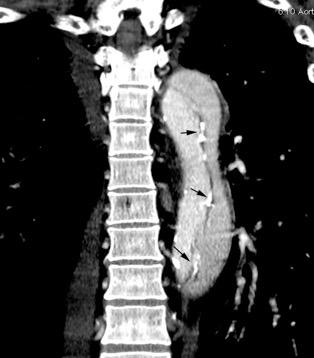

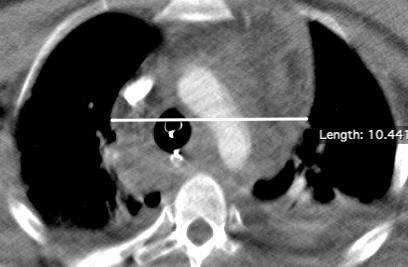

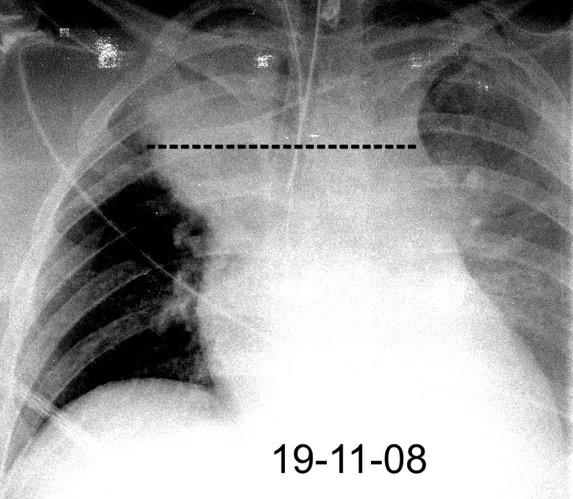

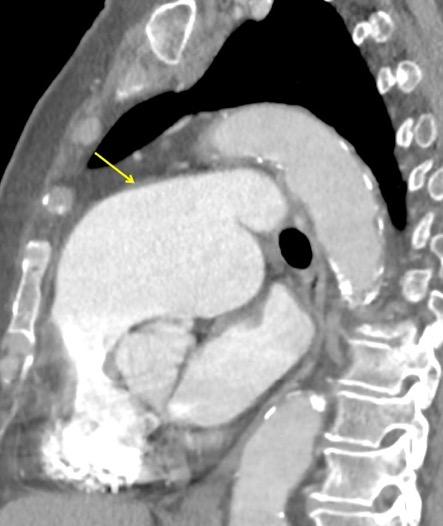

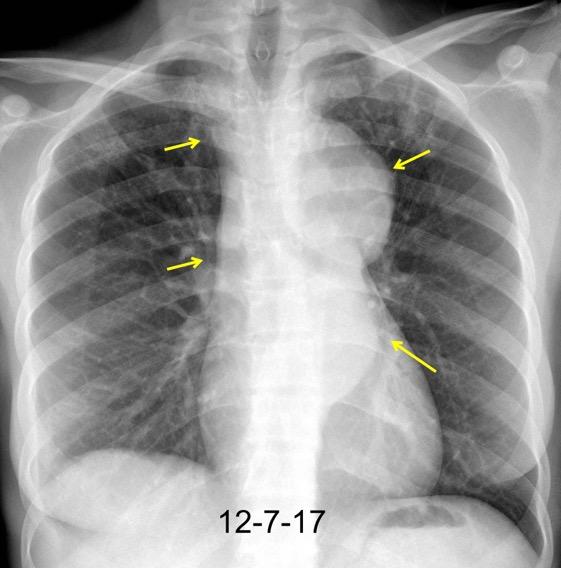

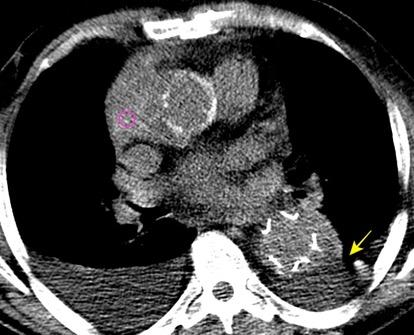

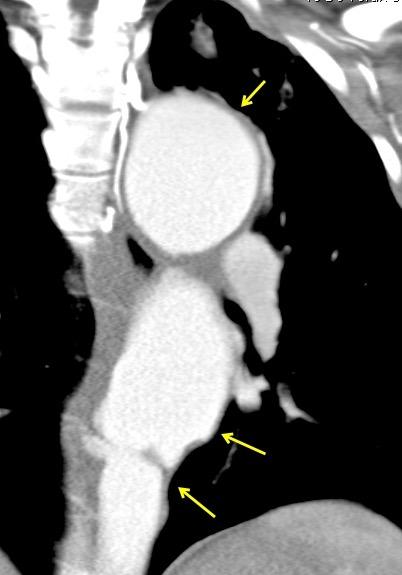

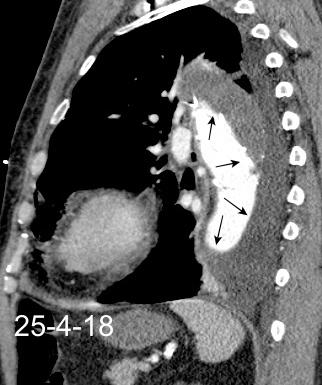

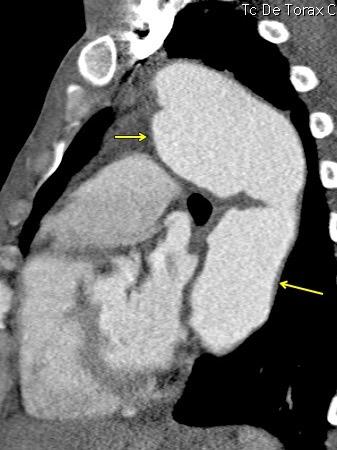

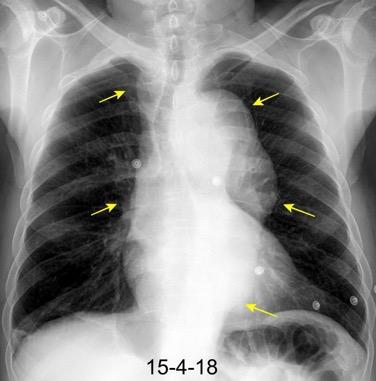

Indica rotura aórtica reciente. Se manifiesta por una pared aórtica posterior o el contacto con el borde lateral vertebral borrados por la hemorragia.

Rotura aneurisma de Aorta descendente.

Dolor. (10 días antes: "Rotura inminente”)

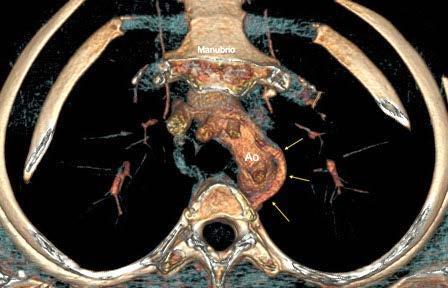

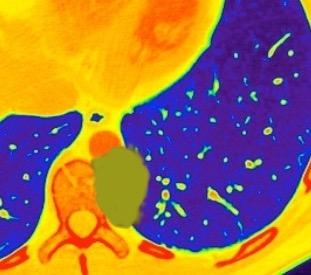

SIGNO
DE LA AORTA ENVUELTA
“Draped aorta”.
A. Yudin, Metaphorical Signs in Computed Tomography of Chest and Abdomen, Springer International Publishing Switzerland 2014
Índice

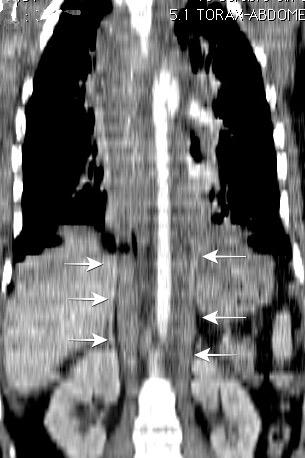

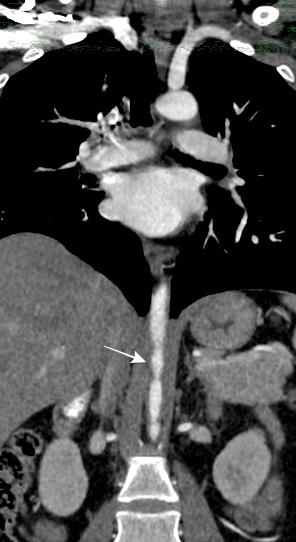

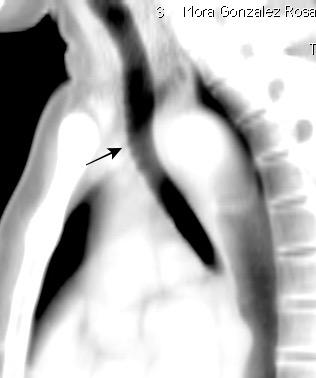

SIGNO DE LA AORTA ESTRECHA.

(“Skinny aorta”)

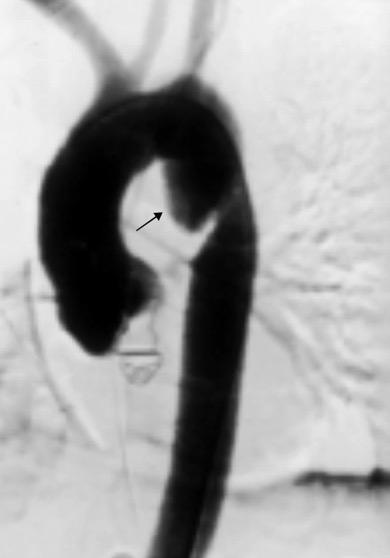

Coartación aórtica

Pseudocoartación

Vasculi tis de grandes vasos

Rotura aórtica

Compresión extrínseca

Radioterapia

Neurofibromatosis

Aortitis extensa .

Basado en Kicska G. Narrowed aorta. Stern-Gurney. Expertdd.Chest. Marisys. 2011

Enf. de Takayasu. (Mujeres, 2ª y 3ª décadas)

Khan R et al. Takayasu’s Arteritis in a 33-Year-Old Male. Cureus 2021

Índice

SIGNO DE LA AORTA ESTRECHA.

aorta”)

Coartación aórtica

Pseudocoartación

Vasculi tis de grandes vasos

Rotura aórtica

Compresión extrínseca

Radioterapia

Neurofibromatosis

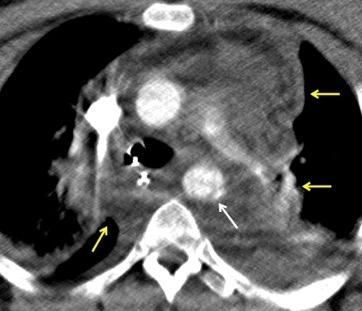

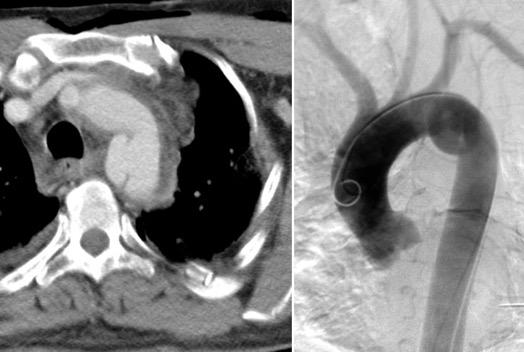

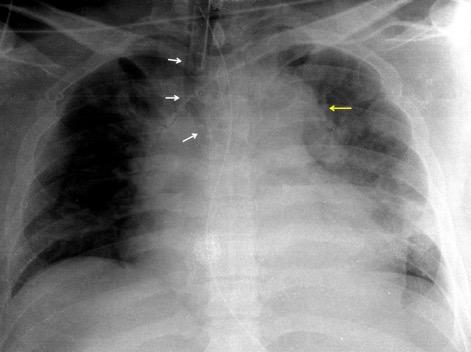

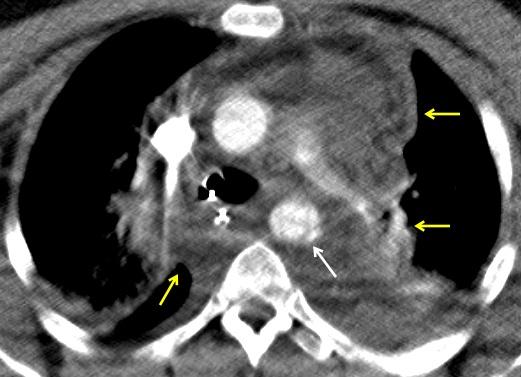

Rotura traumática aórtica.

Hematoma toracoabdominal que comprime la aorta

(“Skinny
Basado en Kicska G. Narrowed aorta. Stern-Gurney. Expertdd.Chest. Marisys. 2011 Khan R et al. Takayasu’s Arteritis in a 33-Year-Old Male. Cureus 2021
Índice

1. Infecciosas

Tb, lúes, Micobacterias, VIH

2. No infecciosas Enf. Reumáticas

Takayasu, Cél. Gigantes

espondilitis anquilosante, AR, etc.

3. Idiopáticas Aortitis idiopática

Aneurisma inflamatorio

Fibrosis retroperitoneal ¿Aortitis IgG4?

4. Aortitis inducida por radiación

Katabathina VS et al. Infectious and Noninfectious Aortitis: Cross-Sectional Imaging Findings.

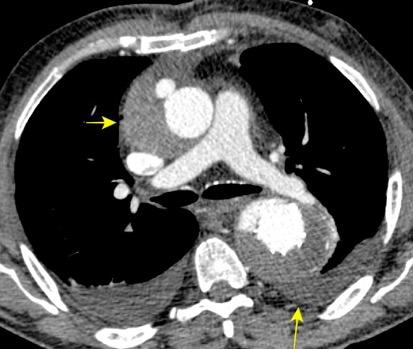

Aortitis IgG4

AORTITIS Índice*
Ultrasound
2012 Índice
Semin
CT MRI.

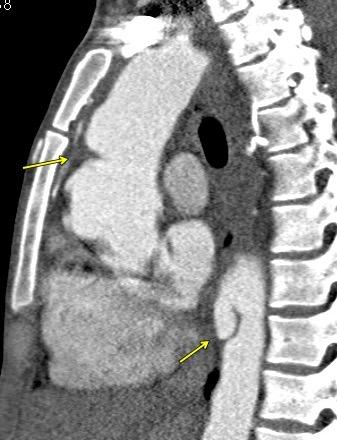

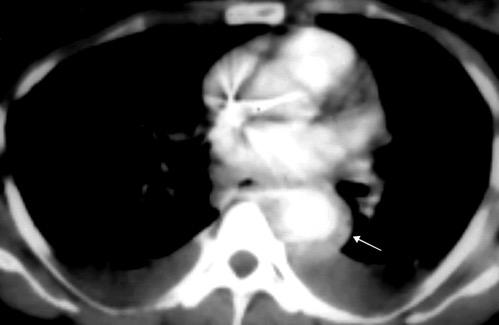

AORTITIS

Índice Rx. tórax: Diapositiva anterior

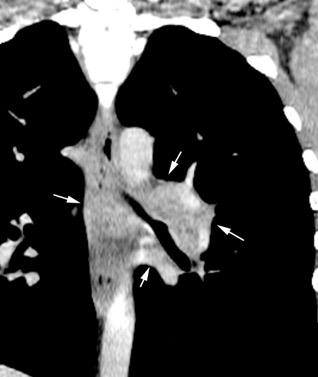

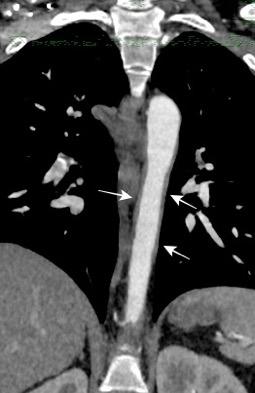

Aortitis IgG4

VIH+. Enf. autoinmune: Pancreatitis, corazón,glándulas salivales, mediastino, riñones, retroperitoneo Aorta (especialmente abdominal)

Restrepo CS et al. Aortitis: Imaging Spectrum of the Infectious and Inflammatory Conditions of the Aorta. RadioGraphics. 2011./ Moore

Dwet al. The great imitator: IgG4 periaortitis masquerading as an acuteaortic syndrome on computed tomographic angiography.

Radiol Case Reports. 2016

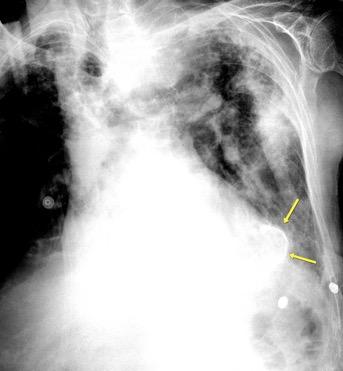

AORTITIS SIFILÍTICA

Localización: Aorta ascendente.

Sífilis. > de 50 años Afectación de AA (60%), Calcificación curvilínea.

Sacular….......75%

Calcificación fina curvilínea ….15-20%

Localización: Aorta ascendente...36%

Restrepo CS et al .Aortitis…Radiographics 2011
“Erosión” del borde esternal posterior
Índice
Bodhey NK, et al. M. Early sternal erosion and luetic aneurysms of thoracic aorta. Eur J Cardiothorac Surg. 2005

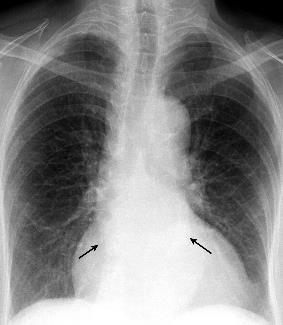

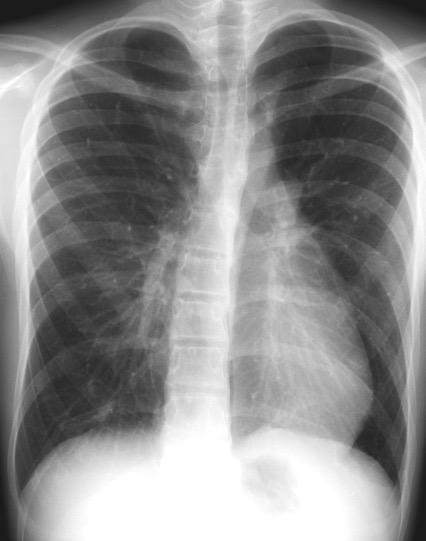

AUSENCIA DEL PERICARDIO

Raro. Ratio V:M 3:1

Ausencia completa del lado izdo..………………35%

Superficie diafragmática. 17%

Ausencia total bilateral…..9% Lado derecho……………….4%

Asociado a quiste broncogénico, Ductus, CIV, hernia diagragmática.

Bogaert J. Pericardial disease: Value of CT and MR imaging. Radiology. 2013

Wang ZJ et-al. CT and MR imaging of pericardial disease. Radiographics. 2003.
Índice

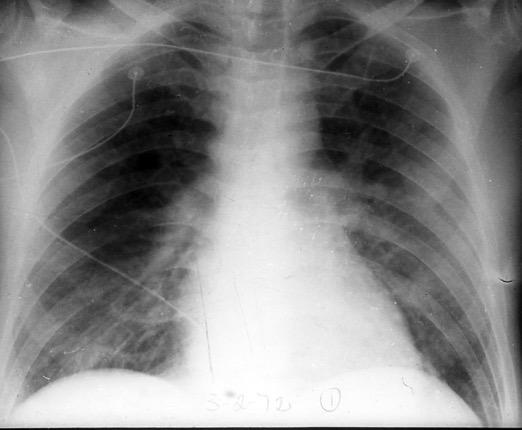

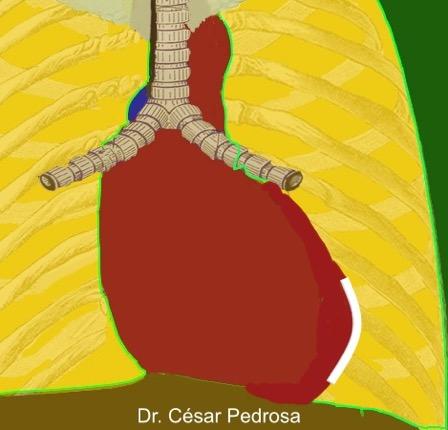

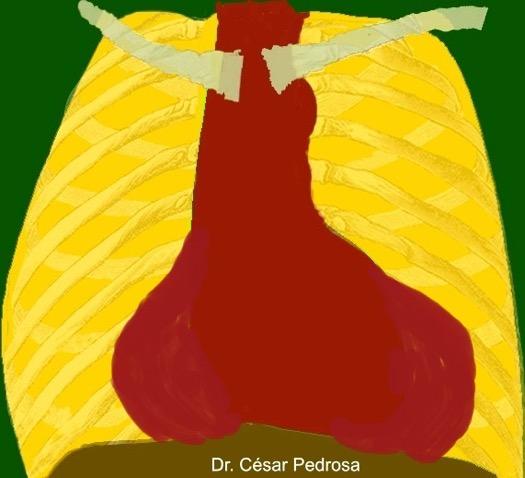

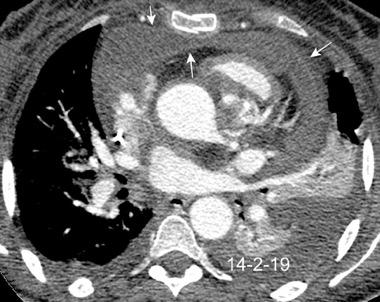

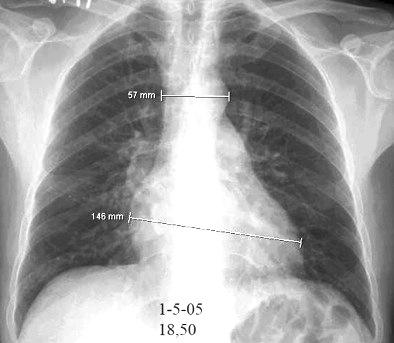

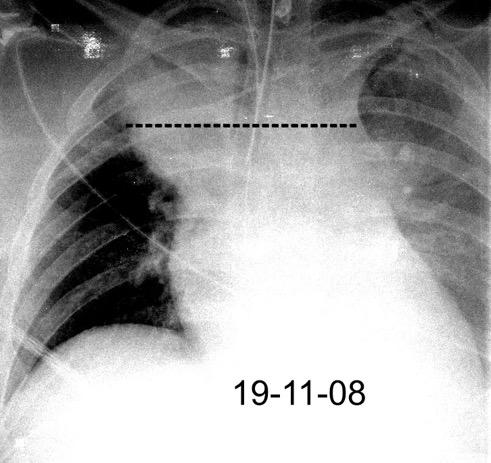

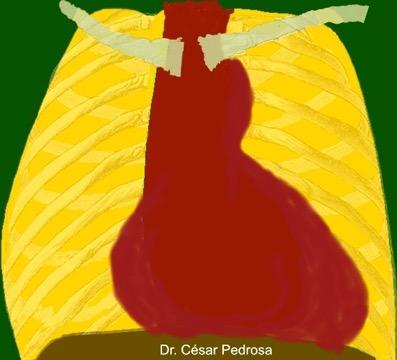

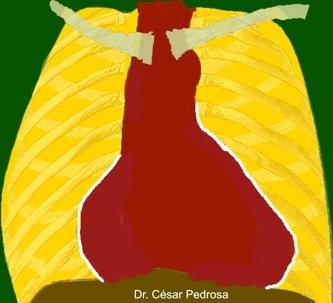

SIGNO DE LA BOTELLA DE AGUA

Water bottle sign

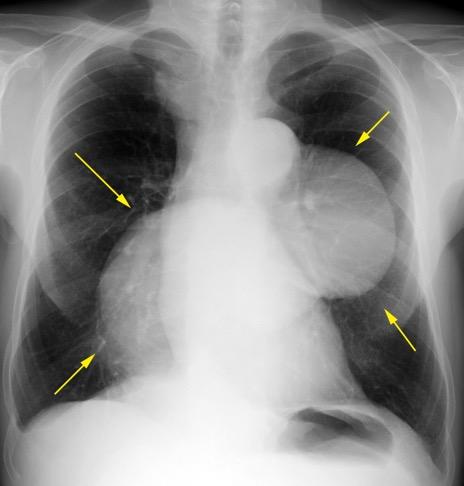

Visualización en PA de una silueta cardiovascular grande con bordes redondeados y ángulos agudos que recuerda a un matraz, debido a derrame pericárdico

Parker MS et al. Radiologic Signs in Thoracic Imaging: Case-Based Review and Self -Assessment Module. AJR 2009. Derrame pericárdico Índice

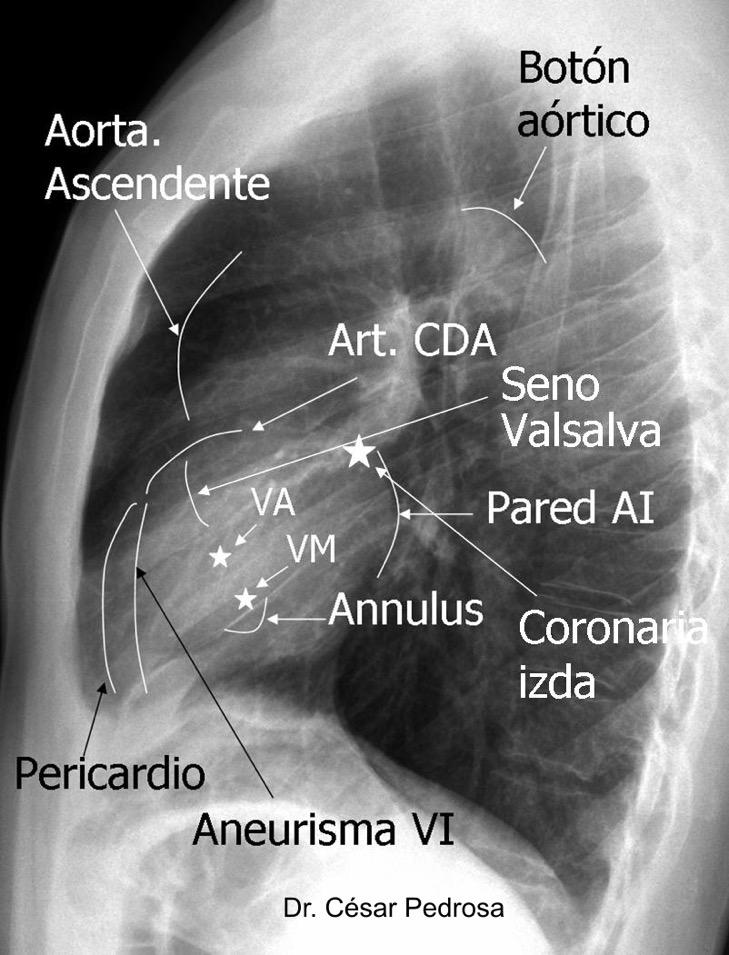

CALCIFICACIONES CARDIOVASCULARES

Índice

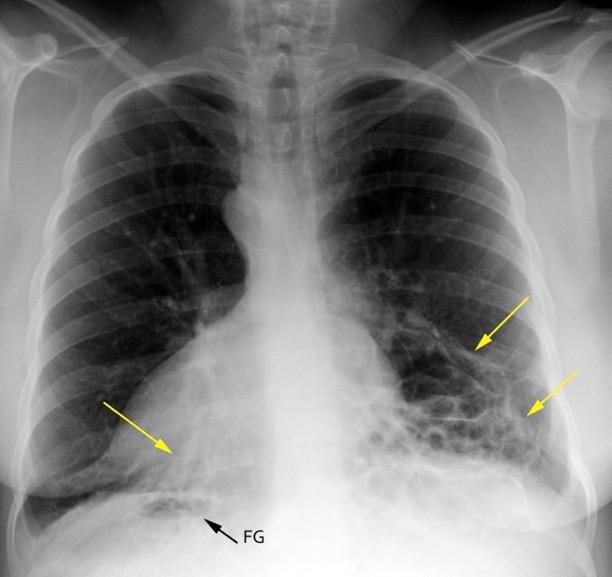

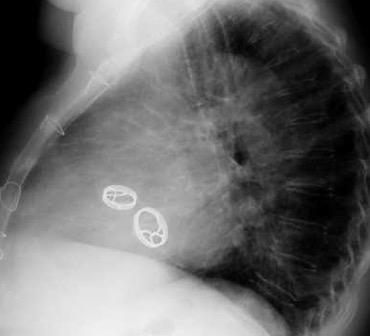

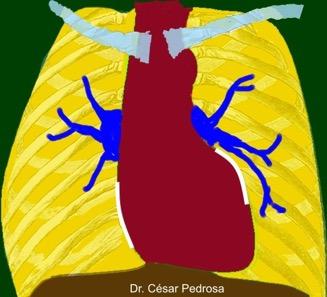

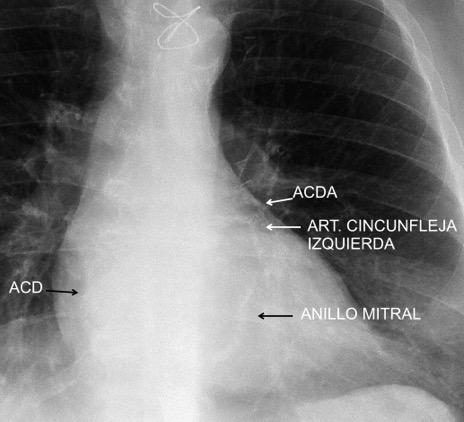

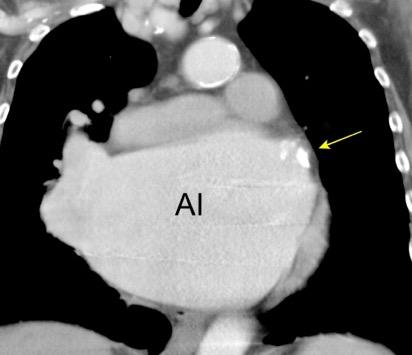

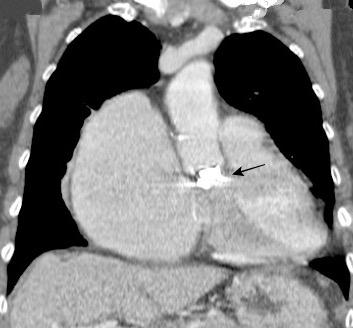

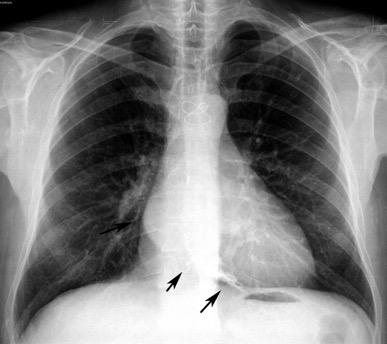

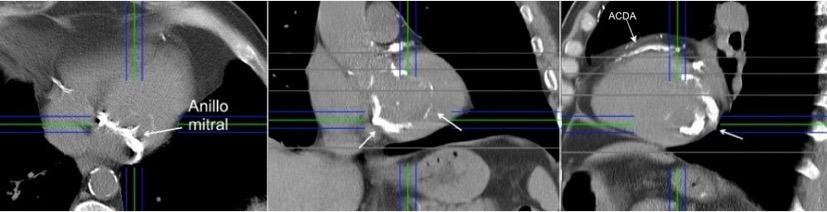

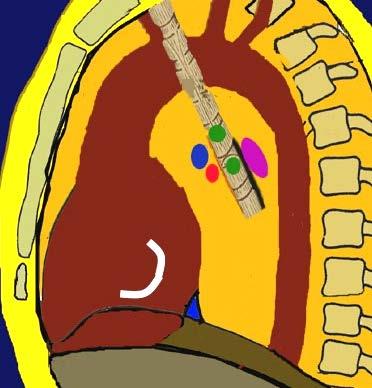

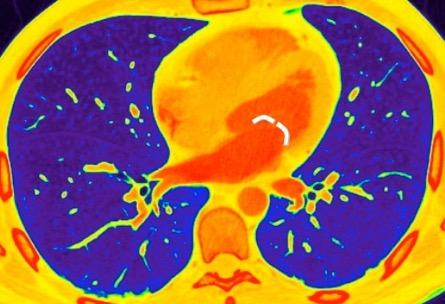

CALCIFICACIONES DEL ANILLO MITRAL

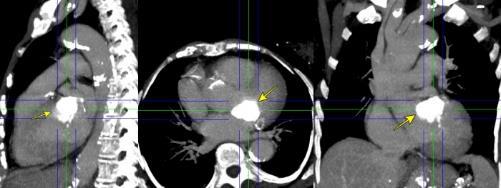

6% en autopsia. Puede ser fisiológica en ancianos. Fallo renal crónico

Calcificación “caseosa” del anillo mitral. (leche de calcio)

Variante. 0,6% de las calcificaciones del anillo.(2,7% en autopsia)

Fox CS et al. Mitral Annular Calcification Predicts Cardiovascular Morbidity and Mortality . The Framingham Heart Study. Circulation 2003

Kamel PI et al. Prediction of Coronary Artery Calcium and Cardiovascular Risk on Chest Radiographs Using Deep Learning. Radiology: Cardiothoracic Imaging 2021.

Shriki
J et al. Caseous mitral annular calcifications: Multimodality imaging characteristics. World J Radiol . 2010
Índice

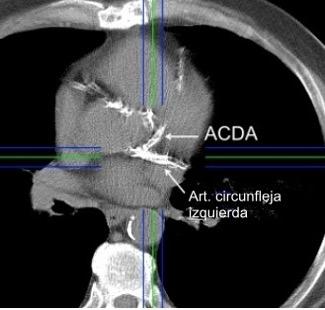

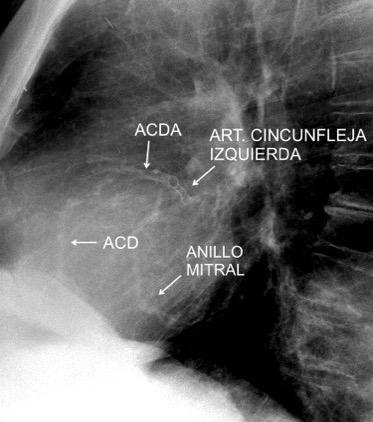

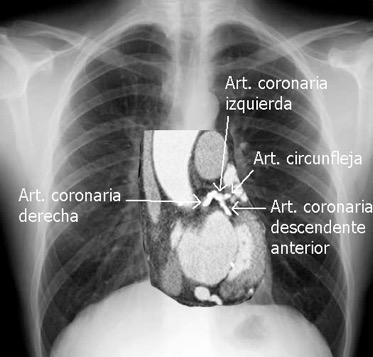

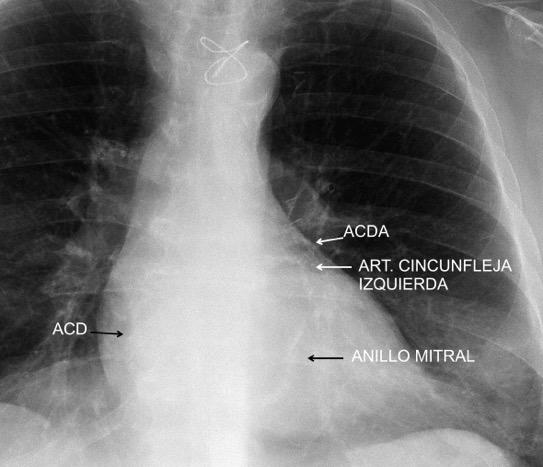

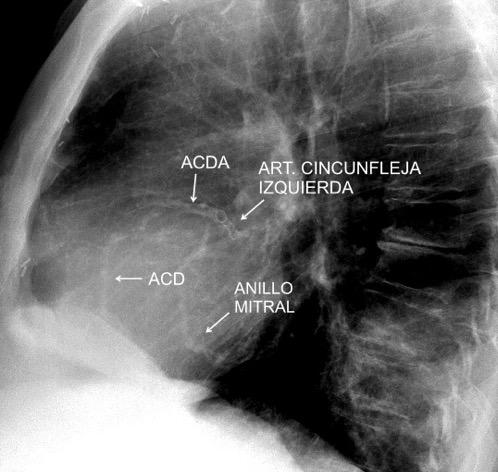

CALCIFICACIONES ART. CORONARIAS

Rx. Tórax: Pobre fiabilidad Certeza Diagnóstica …....42% ACDA ACD Triángulo CAC

Souza AS et al. Chest film detection of coronary artery calcification. The value of the CAC triangle Radiology.1978

Ban X et al. Advanced imaging modalities provide new insights into coronary artery calcification. Eur J Radiol 2022

Índice

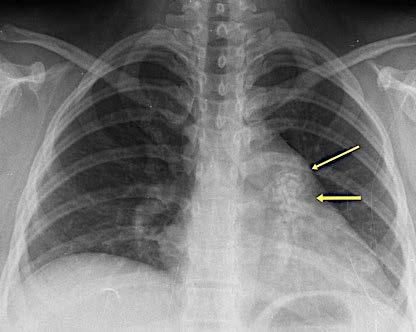

CALCIFICACIONES

CARDIOVASCULARES

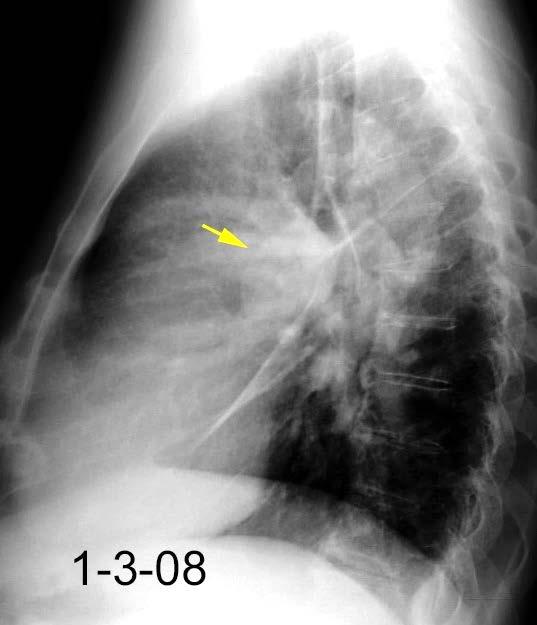

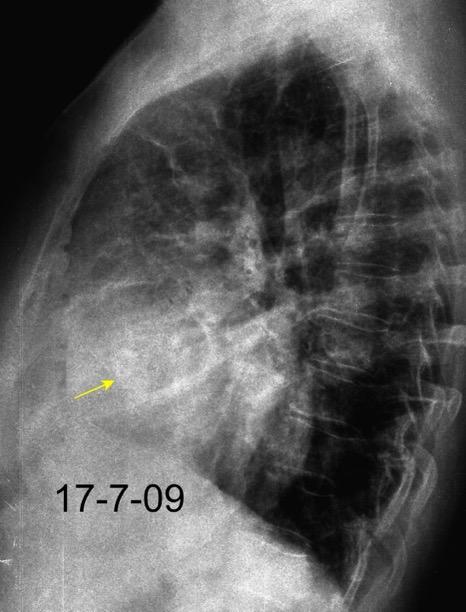

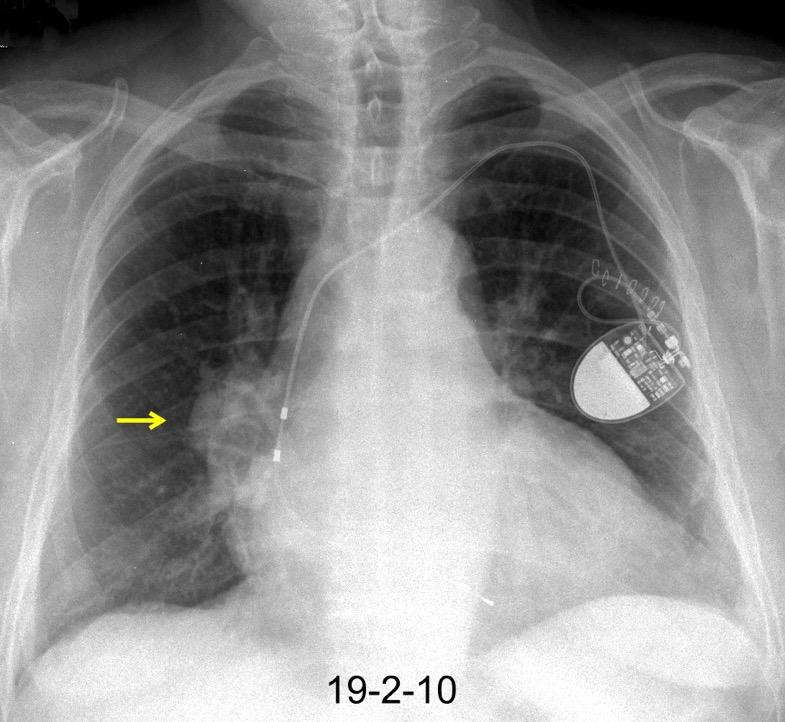

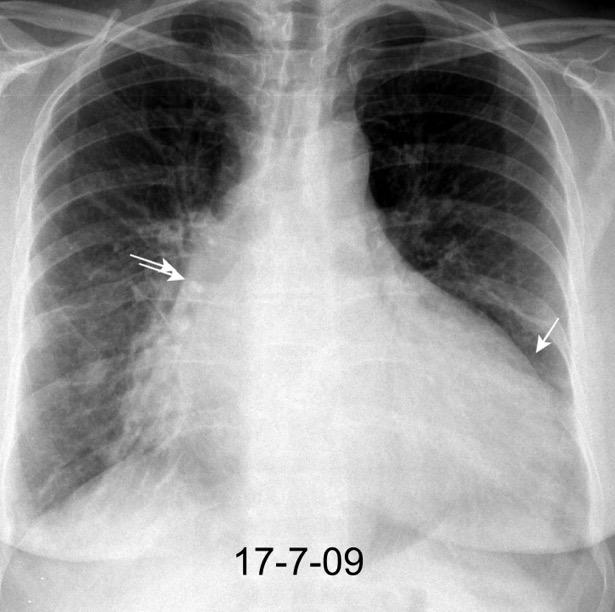

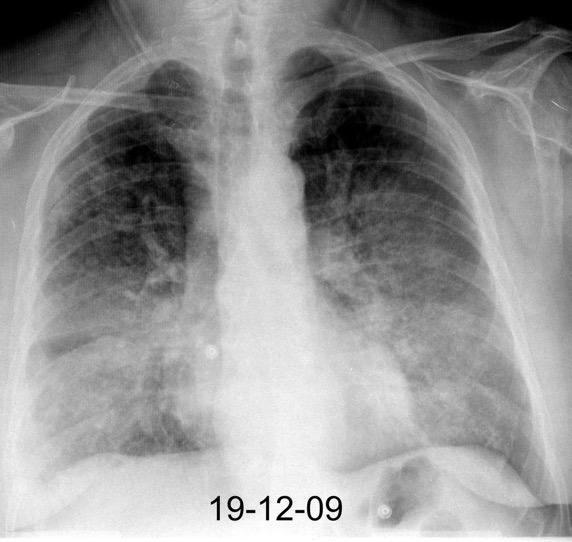

Trombo de VD a Art. Pulmonar. Síndrome antifosfolípidos

1-2% de la población. Fenómenos trombóticos en gente joven. (Abortos de repetición, accidentes cerebrovasculares. IAM)

Iñiguez AI et al. Trombo cardíaco calcificado en un paciente con síndrome antifosfolípido Radiología.2009.

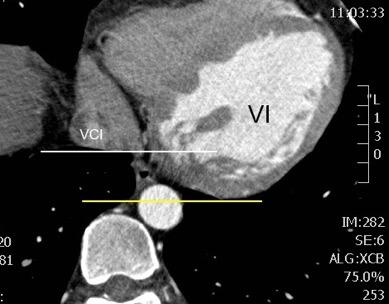

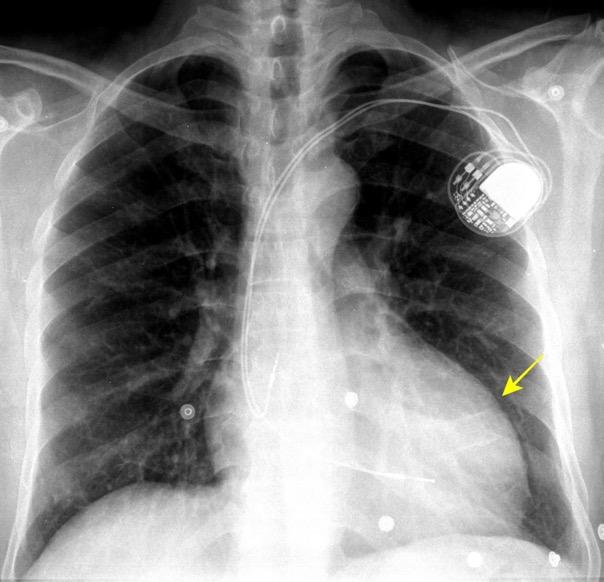

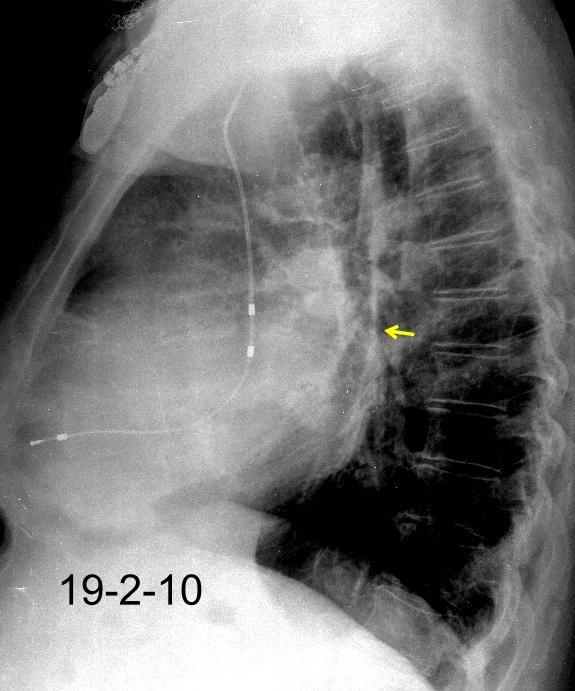

Trombo calcificado en Vena cava inferior y AD

Vena cava inferior

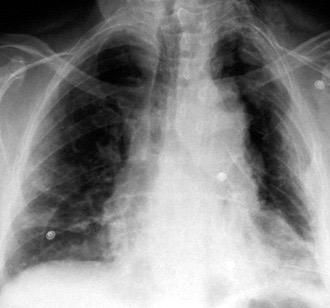

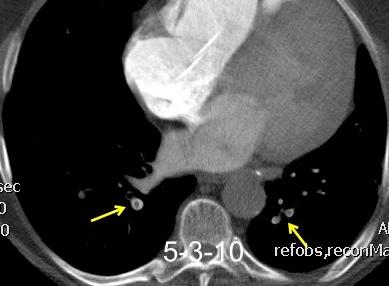

2009. TEP. 8-2-10. Cuadro neumónico

Ahmed M ert al. Inferior Vena Cava Calcified Thrombus

Presenting With Abdominal Pain: A Case Report. Cureus 2020

Índice

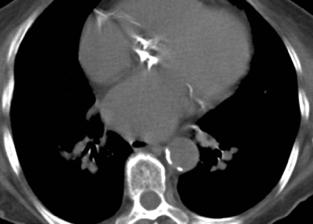

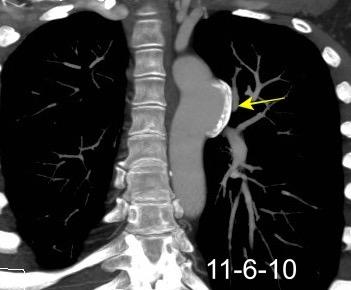

CALCIFICACIONES AÓRTICAS

Incidencia aumentada de ACV en calcificación de aorta (descendente) y art. coronarias y FA.

Aorta de “porcelana”.

Riesgo importante para cirugía aórtica

Hermann DM et al.Thoracic aortic calcification is associated with incident stroke in the general population in addition to established risk factors. The Nixdorf Recall Study Investigative Group. Eur Heart J Cardiovasc Imaging. 2015

Hillerson D et al. Incidental Coronary Artery Calcification and Stroke Risk in Patients With Atrial Fibrillation. AJR 2020

César Pedrosa

Bapat VN, et al. Distribution of calcium in the ascending aorta in patients undergoing transcatheter aortic valve implantation and its relevance to the transaortic approach.JACC Cardiovasc Interv. 2012 Índice

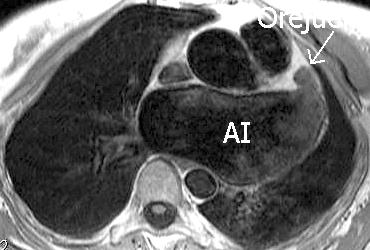

Orejuela. Se asocia a trombo Hab. Estenosis mitral

Aurícula izquierda
Difusa parietal Pacientes en fibrilación y fallo Estenosis mitral avanzada CALCIFICACIONES AURÍCULA IZQUIERDA
Gowda RM. Rad Clin N Amer. 2004/ Mashnken AH et al. MDCT Detection of MitralValve Calcification:Prevalence and Clinical Relevance Compared with Echocardiography . . AJR 2007 Índice

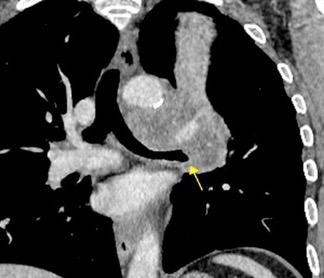

CALCIFICACIONES CARDIOVASCULARES

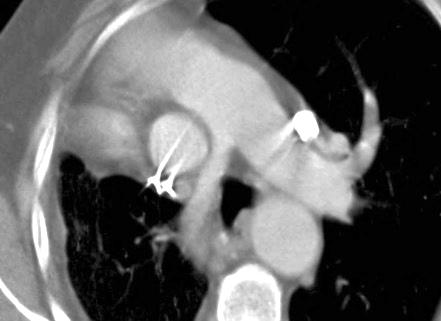

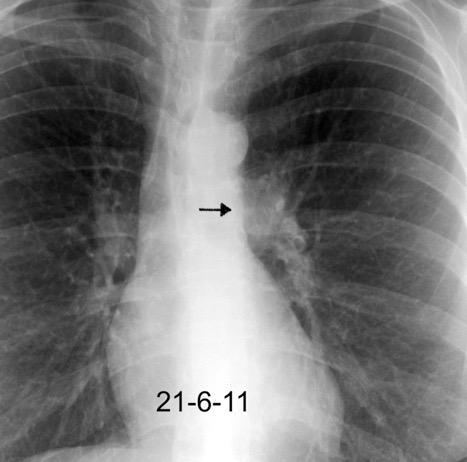

Ductus arteriosus

Causas

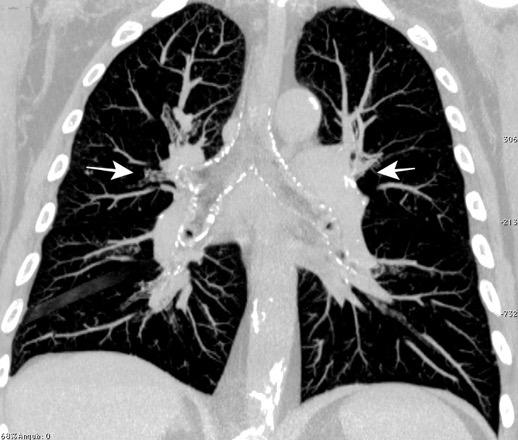

Adultos: Ductus abierto asociado a hipertensión pulmonar pre-capilar crónica

Niños: Ductus cerrado

Elmar M et al. Remnants of Fetal Circulation: Appearance on MDCT in Adults. AJR. 2005

Diller G-P et al. Pulmonary Vascular Disease in Adults With Congenital Heart Disease. Circulation 2007

36 años. Hipoplasia de Art. Pulm.

Dcha. con bronquiales abundantes. Ductus torrencial.

Hipertensión pulmonar izquierda

Índice

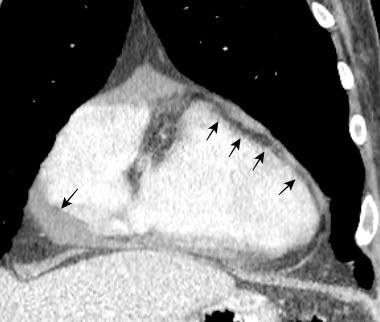

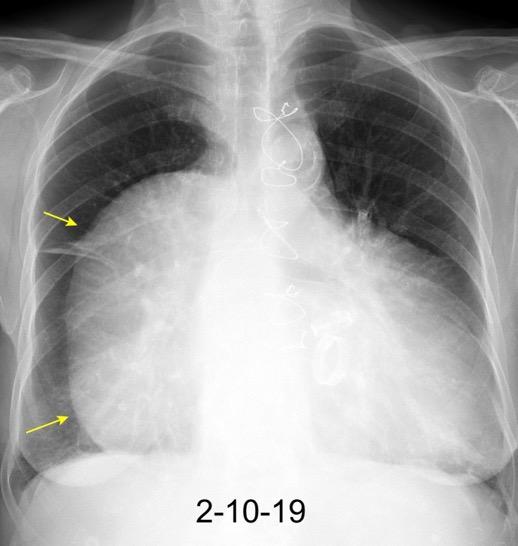

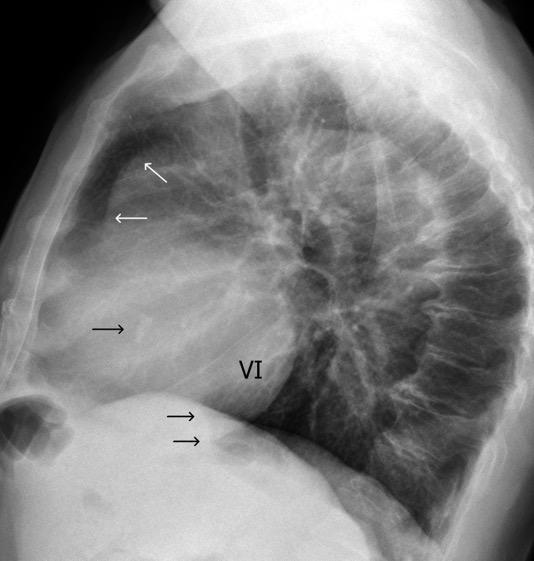

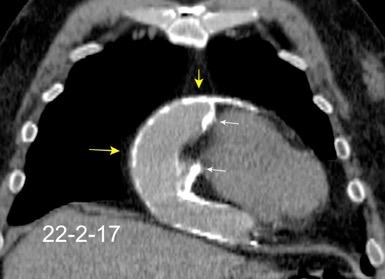

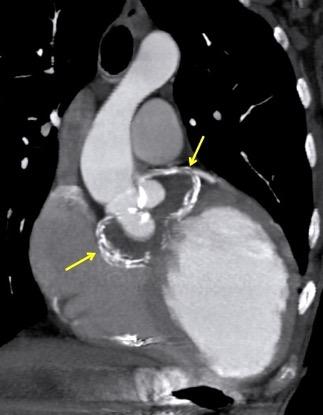

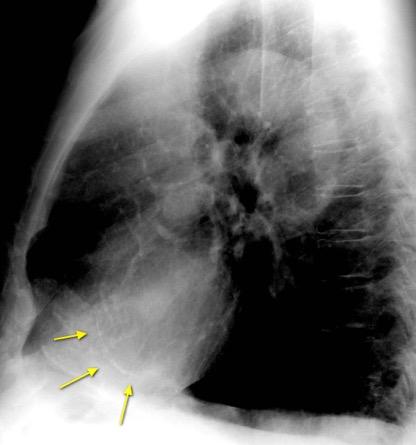

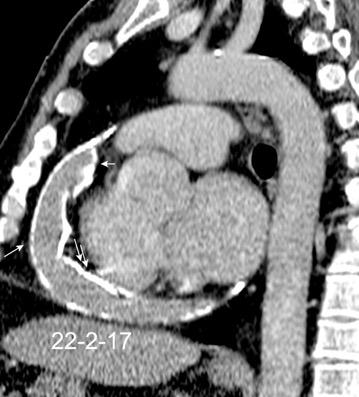

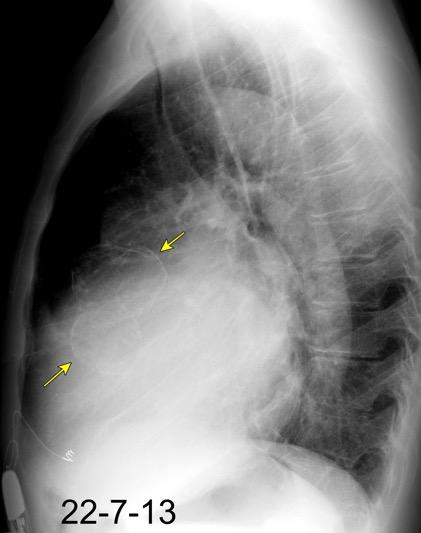

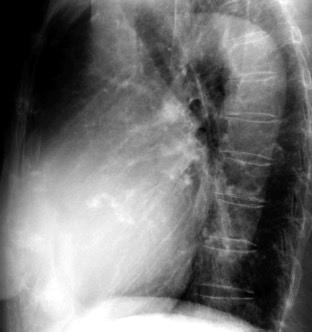

CALCIFICACIONES CARDIOVASCULARES Pericardio

Ca++ en ambas hojas de pericardio

Infección (Tuberculosis)

Cosackie/Influenza A y B

Enf. Sistémicas.

(Lupus, Fiebre reumática)

Pericarditis urémica

Post-hemopericardio

Trauma/ Cirugía cardiaca

Tumores /Quiste

Post-radioterapia

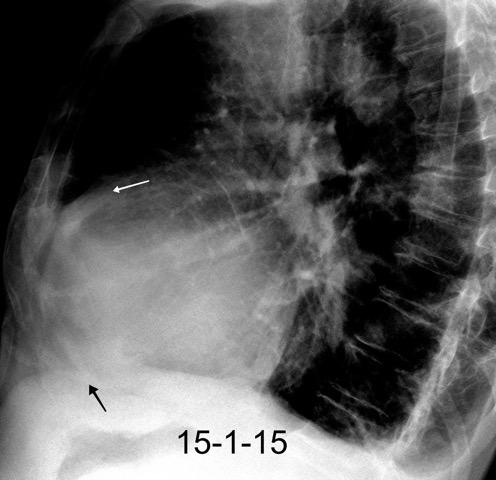

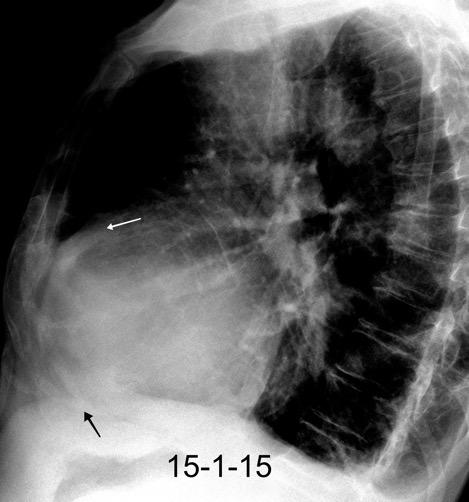

Lado derecho del corazón.

(mejor en lateral)

AP: Pericarditis crónica inespecífica

Cummings KW et al. Imaging of Pericardial Diseases. Semin Ultrasound CT MRI .2016/ Ünal E et al. The imaging appearances of vari ous pericardial Disorders. Insights into Imaging.2019 Índice

CALCIFICACIONES CARDIOVASCULARES

Pericardio

Causas: Países desarrollados: Desconocida. (Cirugía previa, radioterapia). En desarrollo: Pericarditis Tb y supurativa

Puede existir calcificación extensa sin signos/síntomas de constricción

50-70% de los pacientes con calcificación pericárdica tienen síntomas de constricción.

Cummings KW et al. of Pericardial Diseases. Semin Ultrasound CT MRI . 2016/ Ünal E et al. The imaging appearances of various pericardial Disorders. Insights into Imaging.2019 Índice

Tuberculosis

4% de 294 pacientes ingresados con enfermedad pericárdica aguda era de origen tuberculosos

Sagrista-Sauleda J, et al.

Tuberculous pericarditis: ten year experience with a prospective protocol for diagnosis and treatment. J Am Coll Cardiol . 1988

Calcificaciones groseras y en surco interventricular. Isiguzo G et al. Diagnosis and Management of Tuberculous Pericarditis: What Is New? Current Cardiology Reports 2020.

CALCIFICACIONES CARDIOVASCULARES
Índice
Pericardio

CALCIFICACIONES CARDIOVASCULARES Miocardio

Más en hombres. 8% de los pacientes con infarto importante y + 6 años de supervivencia

(ACD dominante) Gowda.

Radiol Clin N Am 2004 Índice Georgiev Aet al. Large, calcified aneurysm of the left ventricle: Case report of an incidental finding. Clin Case Rep. 2022
aneurisma
Epidermoide
IAM en 1995.
apical. Ahora Ca.

CALCIFICACIONES

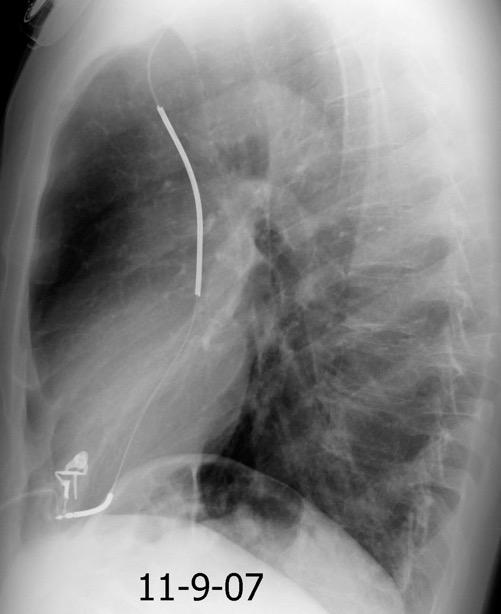

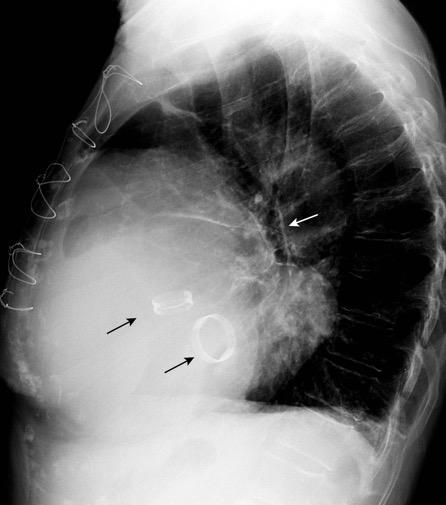

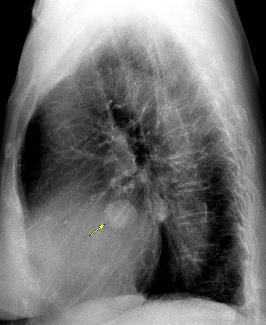

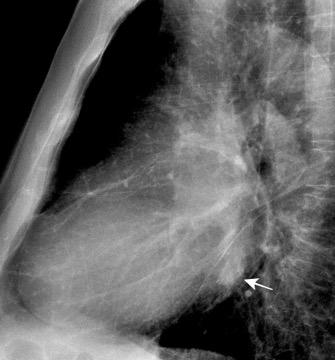

VALVULARES. Situación: PA no valorables

Válvula mitral y aórtica

V. aórtica

Prótesis mitral Prótesis aórtica

V. aórtica

Localización

Rx. lateral: Inferior a la línea carina- ángulo costofrénico anterior

V. mitral

V. mitral

Índice

CALCIFICACIONES VALVULARES

Válvula mitral

Causas

Enf. Reumática. (casi siempre)

Prolapso

Válvula mitral 2 -3% de la enfermedad reumática

Calcio detectado en los 30s, a la vez que aparecen los síntomas

Índice

CALCIFICACIONES VALVULARES

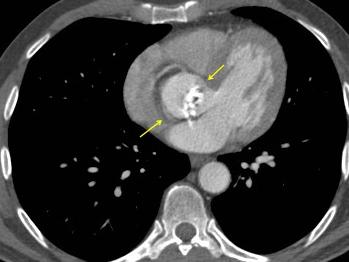

Estenosis aórtica

Reumática +AR

Ca++ detectado. 47años/media

Depósito irregular muy denso

La severidad de la calcificación se correlaciona bien con el aumento del gradiente a través de la válvula. Liu F et al. AJR 2006

75
años
Índice

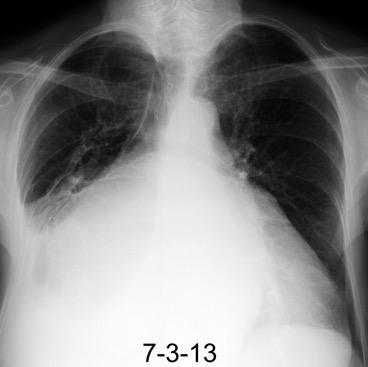

GLOBAL. Causas

Insuficiencia aórtica/ mitral/tricuspídea Cardiopatías

hipercinéticas

Cardiomiopatía congestiva/ isquémica

Derrame/Masa

pericárdica Higgins. 2005 Infarto en 2005.Miocardiopatía dilatada. ICC.

CARDIOMEGALIA
Índice

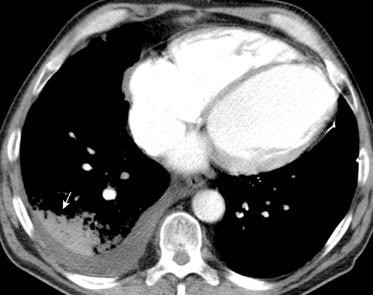

Neumonía LID

Corazón > 1000 gr.

23 pacientes con corazón > 1000 gr. Regurgitación aórtica .61% Estenosis aórtica + regurgitación aórtica…………………13% Miocardiopatía hipertrófica..17%

CIV + Estenosis mitral….4%

Insuficiencia aórtica severa

Azhar AS et al. A Sizable Aortic Root Paravalvular Mycotic Pseudoaneurysm. Case Reports in Cardiology. 2016

GLOBAL
Roberts
CARDIOMEGALIA
Dr. C Pedrosa
WC et al -The king of hearts: analysis of 23 patients with hearts weighing 1,000 grams or more. Am J Cardiol . 1985
Índice

CARDIOMEGALIA CON LESIONES PULMONARES

Fallo cardiaco (Edema pulmonar)

Linfangitis

TEP Ca. de pulmón+

Derrame pericárdico

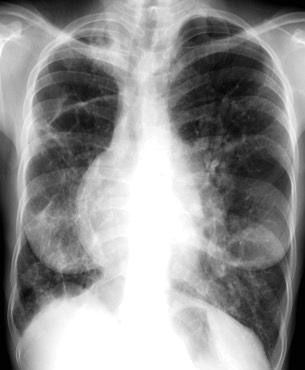

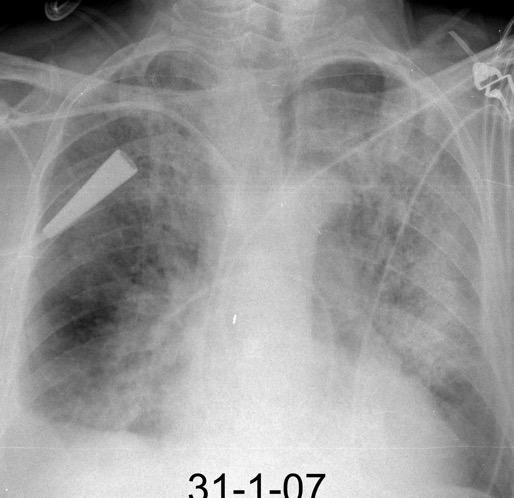

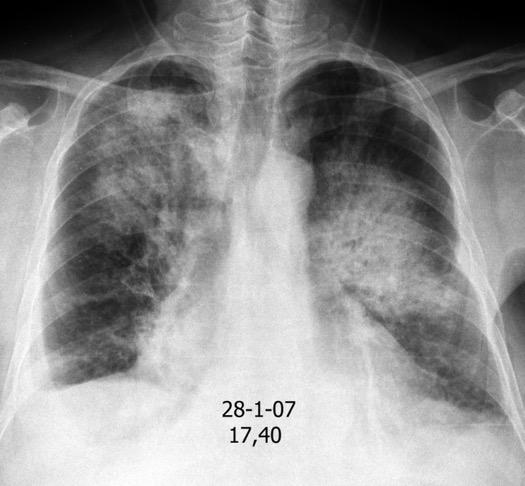

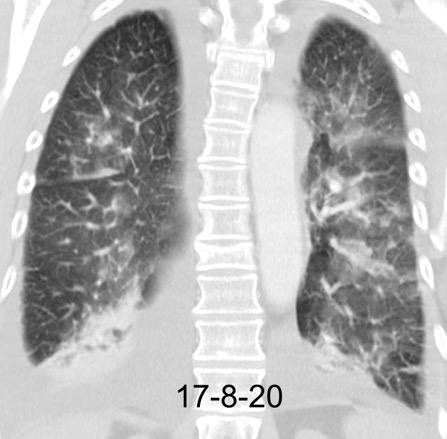

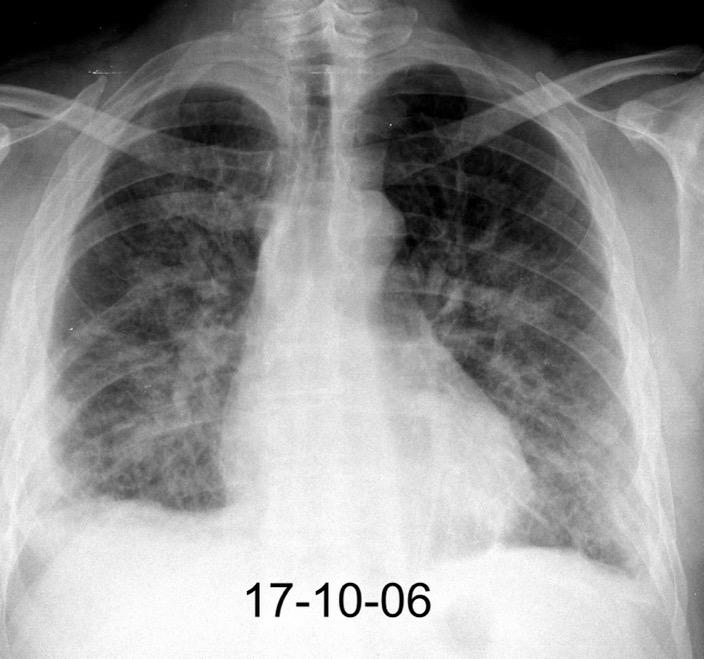

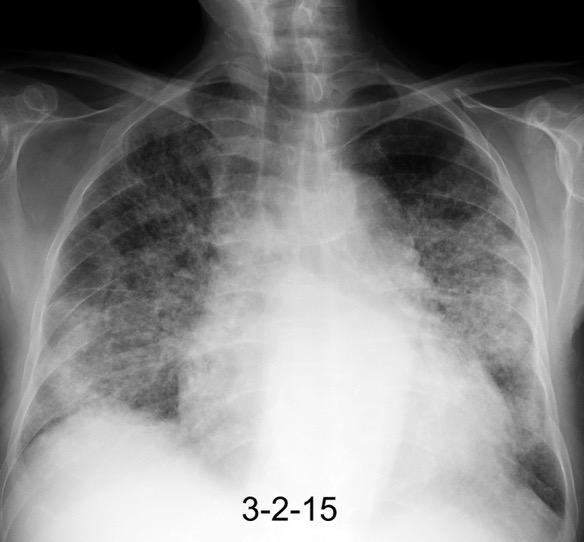

Cardiomegalia. Doble lesión mitral. Edema pulmonar. Edema alveolar e intersticial. Líneas Kerley B y A. Calcificación marcada válvula mitral.

Dr. C Pedrosa
Índice

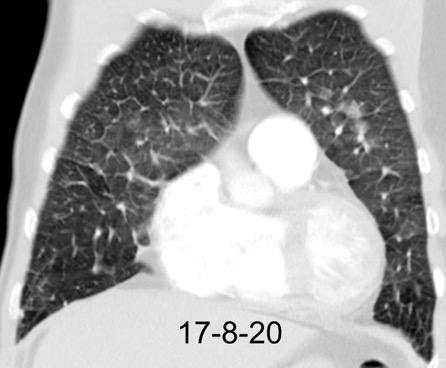

CARDIOMEGALIA CON LESIONES PULMONARES

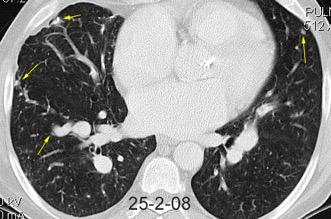

Linfangitis + derrame pericárdico
Pedrosa
Dr. C
Índice

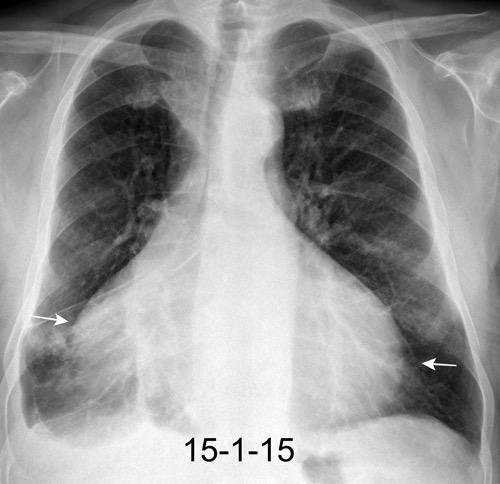

CARDIOMEGALIA SIN LESIONES PULMONARES

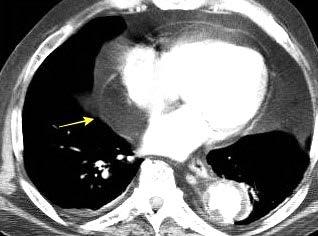

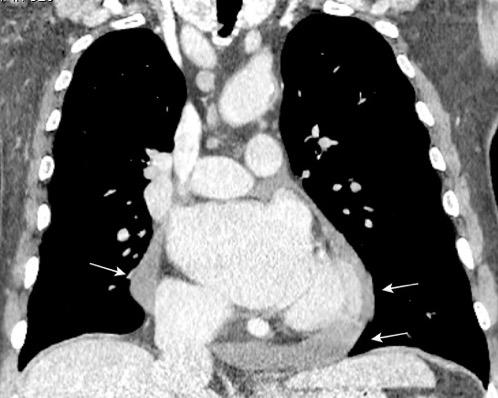

Causas: 1. Derrame pericárdico

2. Lesión multiválvulas con insuficiencia tricuspídea

Endocarditis Afectación de mitral y aórtica.

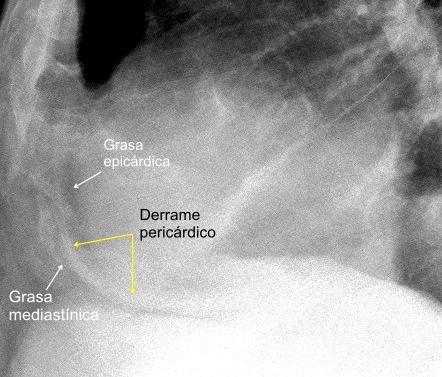

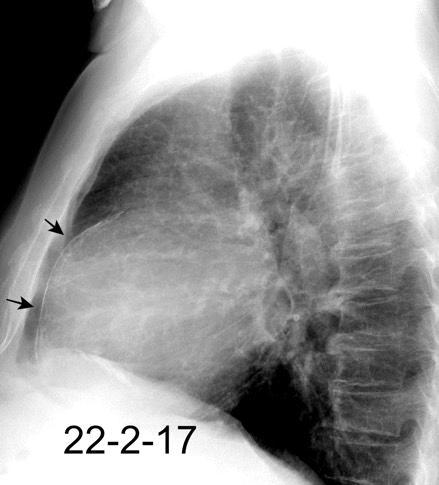

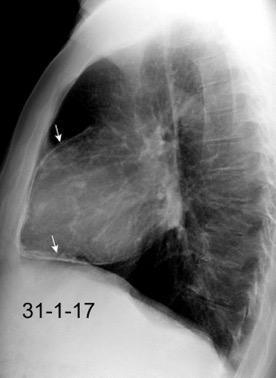

Signo del ”oreo cookie sign” por líquido pericárdico.

Parker MS et al. Radiologic Signs in Thoracic Imaging: Case-Based Review and Self -Assessment Module. AJR 2009. Índice

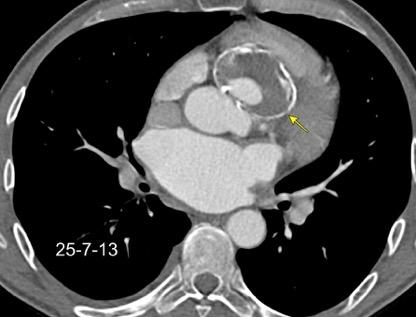

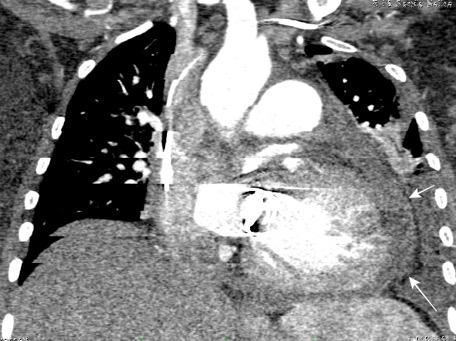

CARDIOMEGALIA SIN LESIONES PULMONARES

Causas: 1. Derrame pericárdico

2. Lesión multiválvulas con insuficiencia tricuspídea

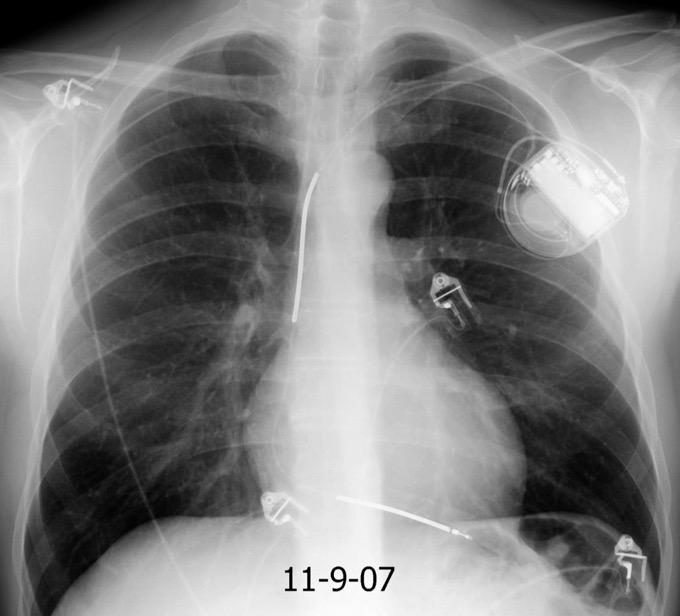

Lesión mitro-aórtica. Endocarditis de prótesis. Insuficiencia tricuspídea severa

1% de la población. Casi siempre por dilatación de VD e hipertensión pulmonar 2ª a lesión valvular izquierda.

Fibrilación auricular.

Gatti G et al. J Thorac Dis . 2022

Zhang J et al. Clinical Presentation, Diagnosis, and Management of Idiopathic Enlargement of the Right Atrium: An Analysis Based on Systematic Review of 153 Reported Cases. Cardiology 2021

Índice

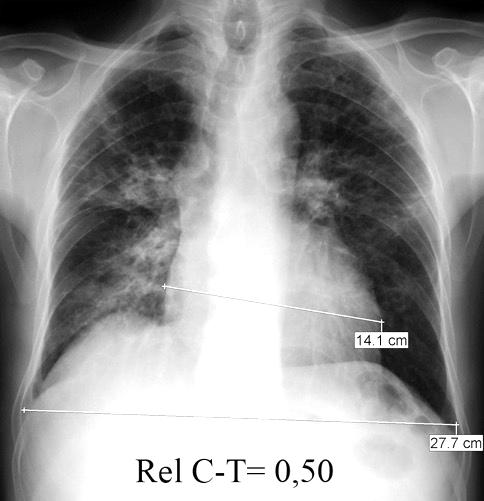

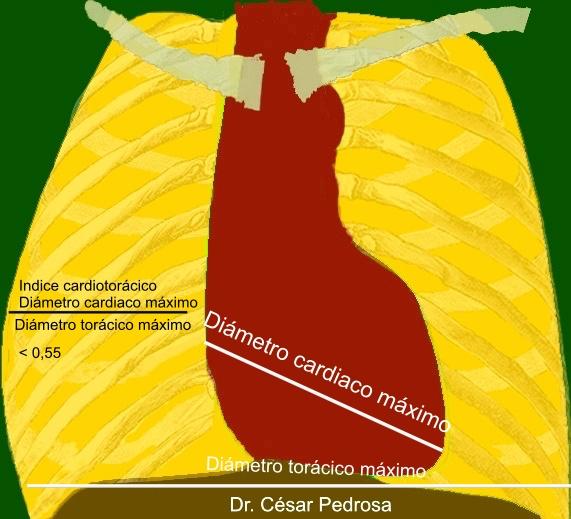

CARDIOPATÍAS CON ÍNDICE

CARDIOTORÁCICO (ICT) < 0,55

Estenosis aórtica

Hipertensión arterial Estenosis mitral Infarto A. miocardio

Cardiomiopatía hipertrófica/restrictiva Prolapso de V. Mitral Mixoma /Trombo AI

Pericarditis constrictiva

Mod. de Higgins. 2005

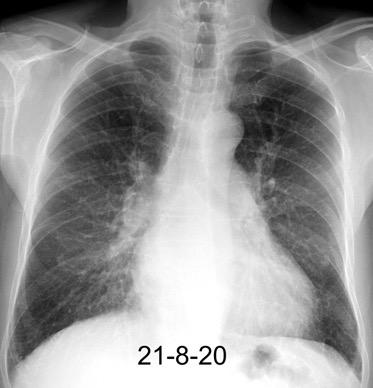

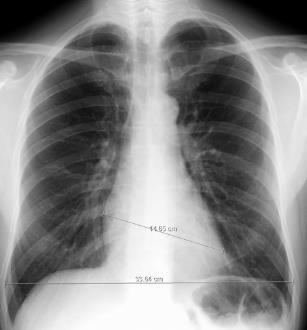

ICT = 0,43

Prolapso mitral severo

Poder discriminatorio pobre. Las decisiones clínicas basadas en ITC intermedio (45-55% )deben evitarse. Índice >55% indica probable cardiomegalia.

Truszkiewicz K et al. Radiological Cardiothoracic Ratio in Evidence-Based Medicine. J Clin Med. 2021/ Simkus P et al. Limitations of cardiothoracic ratio derived from chest radiographs to predict real heart size: comparison with magnetic resonance. imaging. Insights Imaging. 2021.

Dr. C Pedrosa
Índice

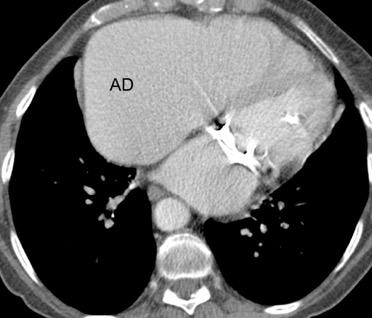

CRECIMIENTO DE AURÍCULA DERECHA

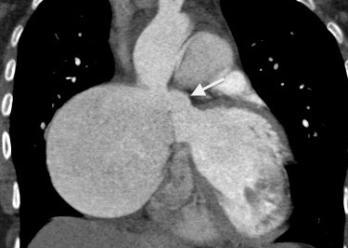

Anomalía de Ebstein

Malformación de la válvula tricúspide con miopatía del ventrículo derecho.

Incidencia: 1/20.000

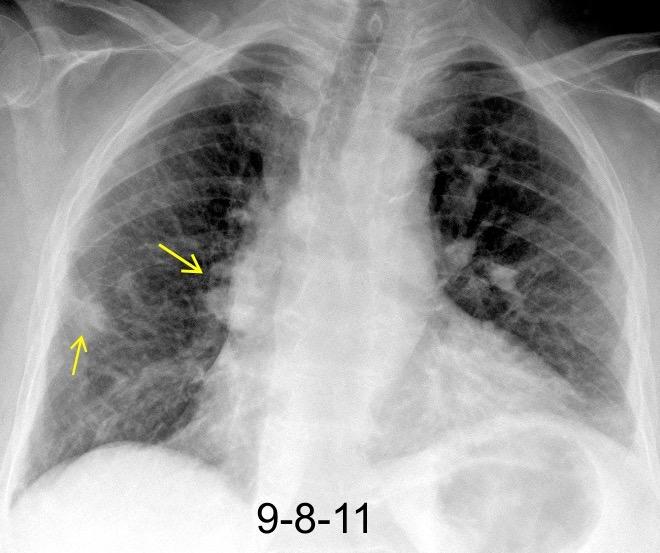

Signos Desplazamiento hacia abajo y hacia afuera del contorno cardiaco derecho inferior. Puede presentar silueta normal.

Kilner PJ et al. Recommendations for cardiovascular magnetic resonance in adults with congenital heart disease from the respective working groups of the European Society of Cardiology. European Heart Journal 2010.

Índice

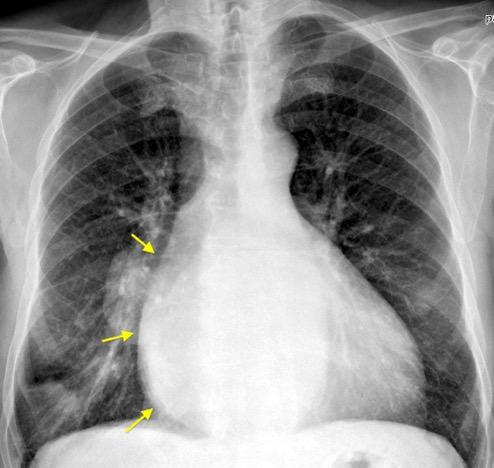

CRECIMIENTO DE AURÍCULA DERECHA.

Shunts I -D

Estenosis pulmonar

Fallo cardiaco derecho

Fallot

Insuficiencia tricúspide

Anomalía de EBSTEIN

Hipoplasia de corazón izdo. secundario a >VD

Dilatación congénita

Idiopática

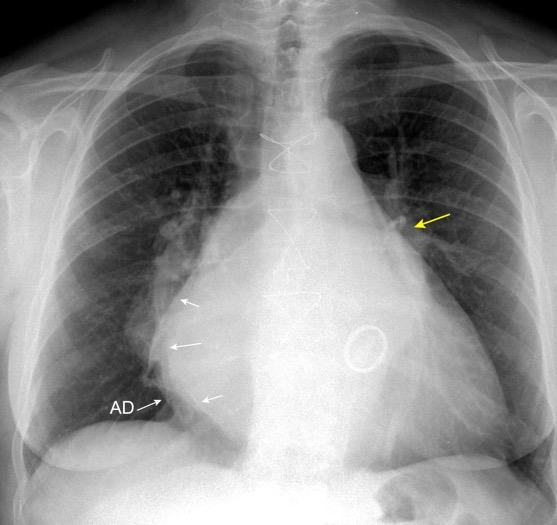

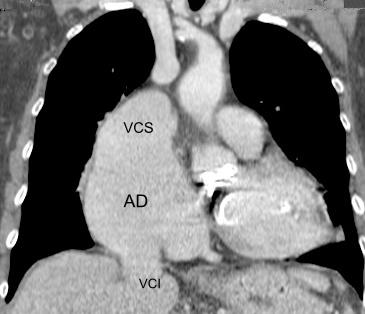

Lesión mitro-aórtica.
tricuspídea
Zhang J et al. Clinical Presentation, Diagnosis, and Management of Idiopathic Enlargement of the Right Atrium: An Analysis Based on Systematic Review of 153 Reported Cases. Cardiology 2021 Índice

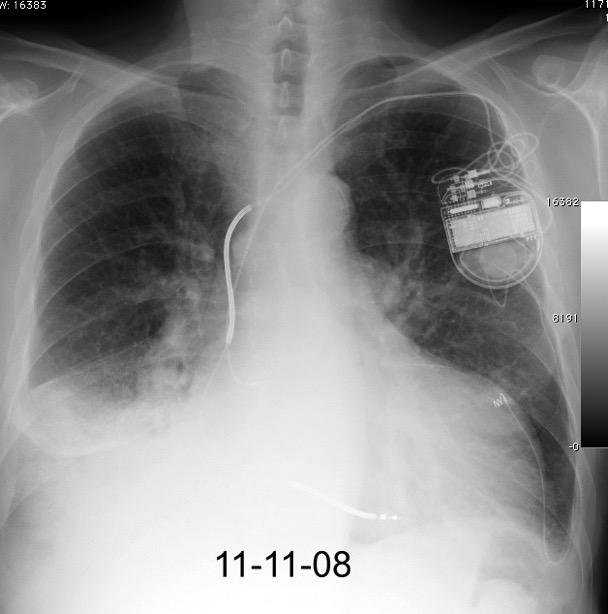

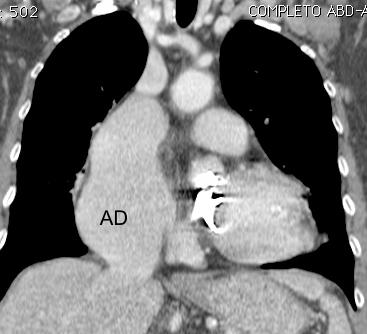

Endocarditis de prótesis. Insuficiencia
asevera

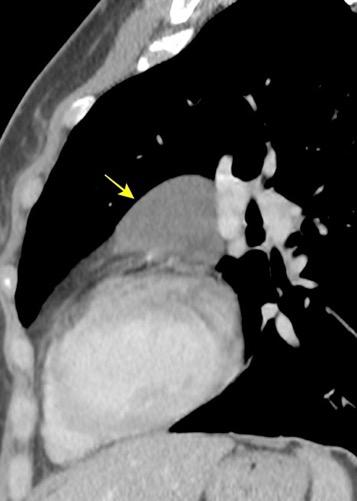

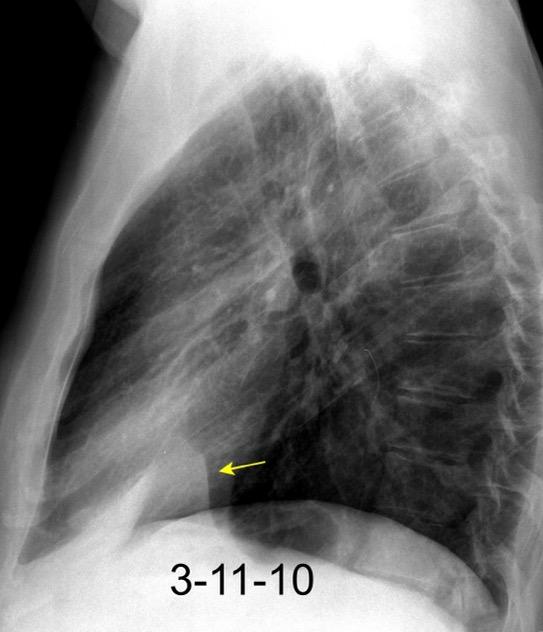

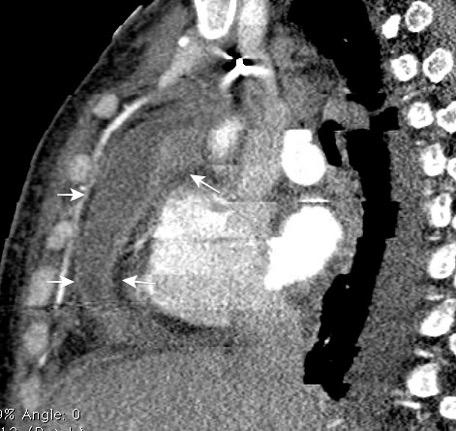

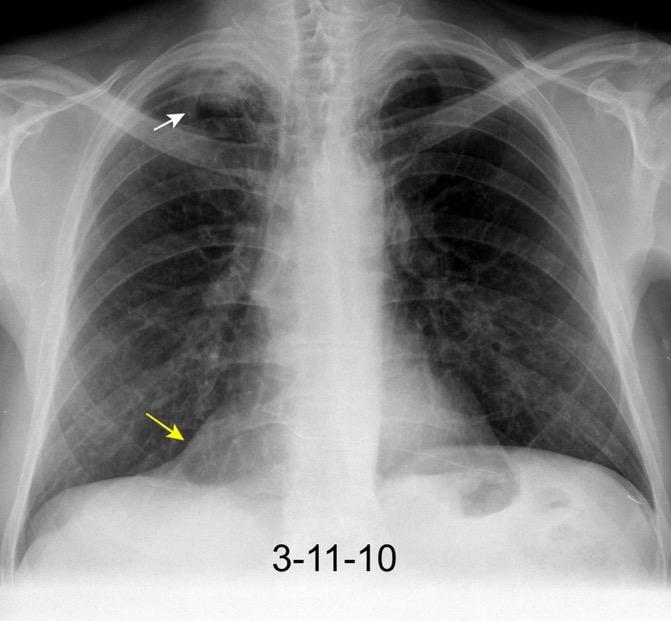

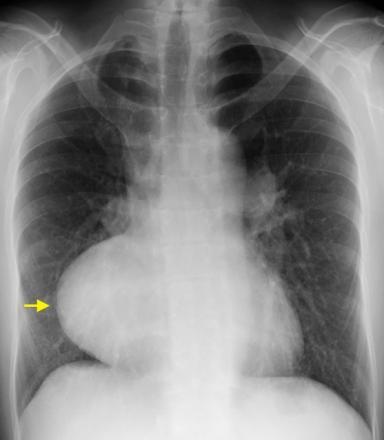

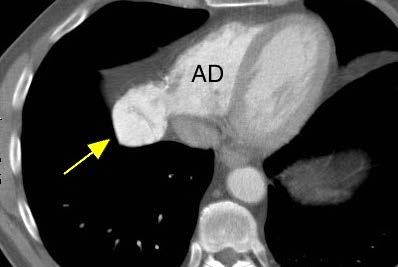

Divertículo de AD + Ca. epidermoide de LSD

Asociación frecuente con arritmias (y muerte súbita)Único o múltiple.

DD. Divertículo del seno coronario

CRECIMIENTO DE AURÍCULA DERECHA Binder TM et al. Congenital Malformations of the Right Atrium and the Coronary Sinus. Chest 2000 Índice

CRECIMIENTO DE AURÍCULA IZQUIERDA

Dos condiciones asociadas con >AI:

Sobrecarga de presión y de volumen

Causas frecuentes

1.Disfunción de VI.

Fallo izquierdo.

Isquemia crónica, diabetes.

Causas menos frecuentes

Shunts I -D.

Cardiomiopatía

Enfermedad mitral

Enfermedad hipertensiva.

2. Enf. valvular mitral.

3. Fibrilación auricular crónica.

“ Un volumen aumentado de la AI predice un nivel más elevado de eventos

cardiovasculares

Pericarditis constrictiva Kicska

Tsang T S et al Prediction of cardiovascular outcomes with left atrial size: is volume superior to area or diameter? J Am Coll Cardiol 2006.

G en EXPERTddx. Chest. Amyrsis. 2011/ Tops LF et al. Multi ‐modality imaging to assess left atrial size, anatomy and function. Heart 2007
Índice

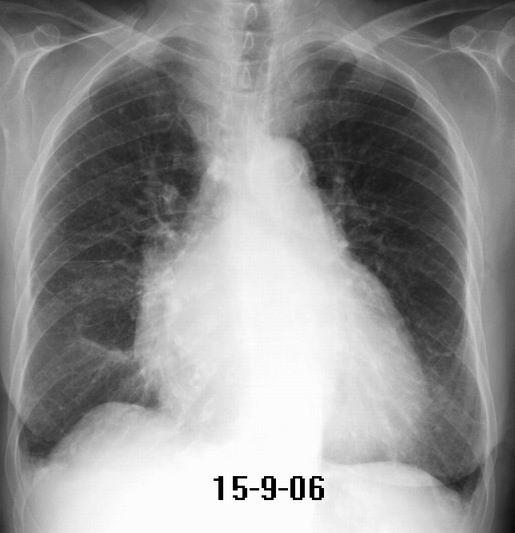

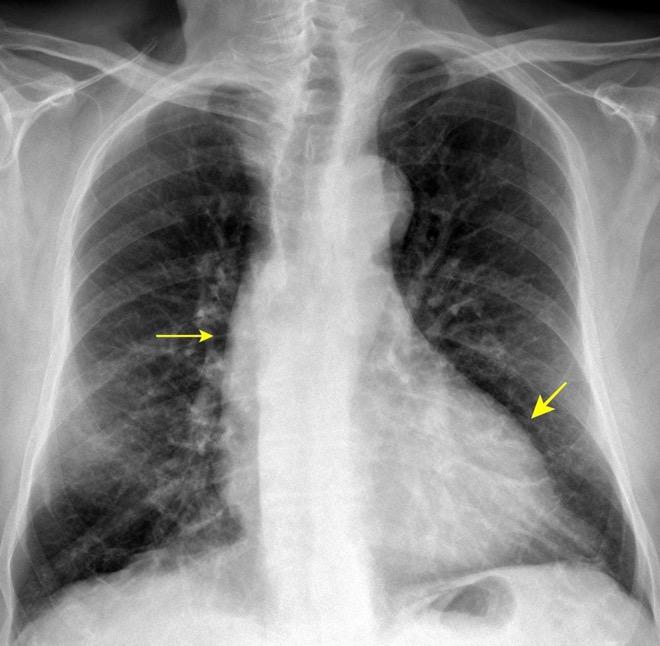

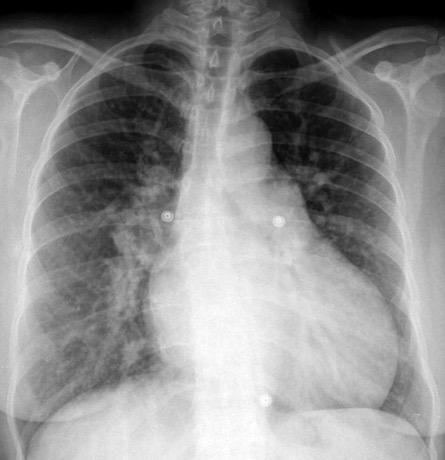

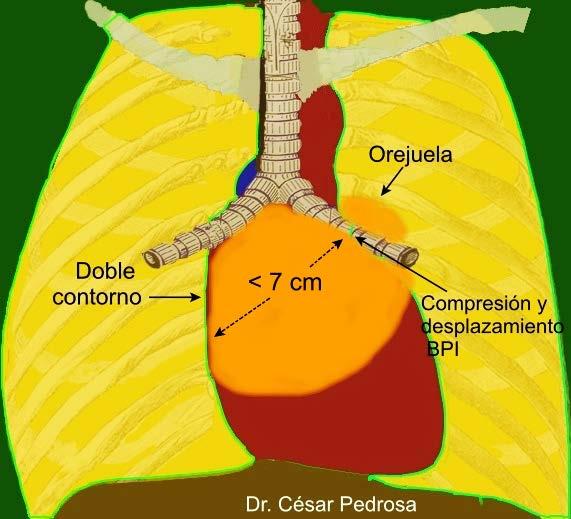

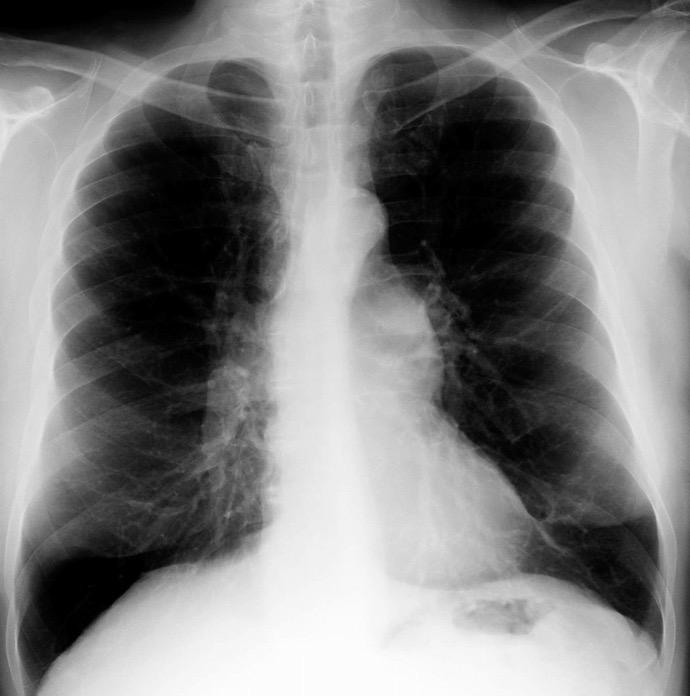

CRECIMIENTO DE AURÍCULA IZQUIERDA

Signos directos

Enfermedad mitral

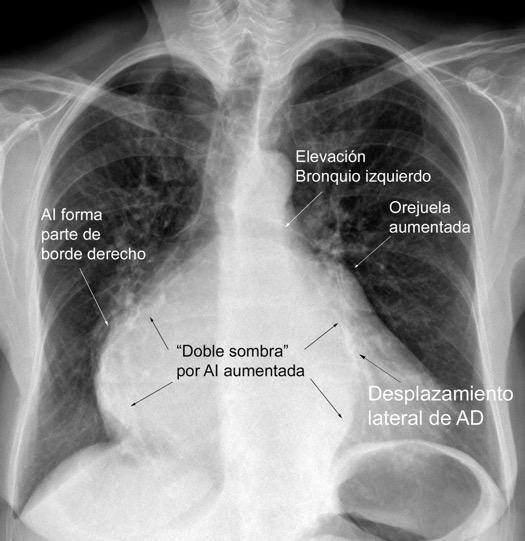

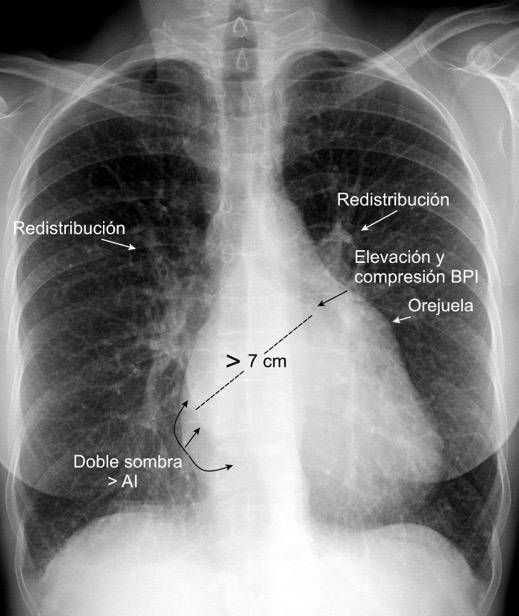

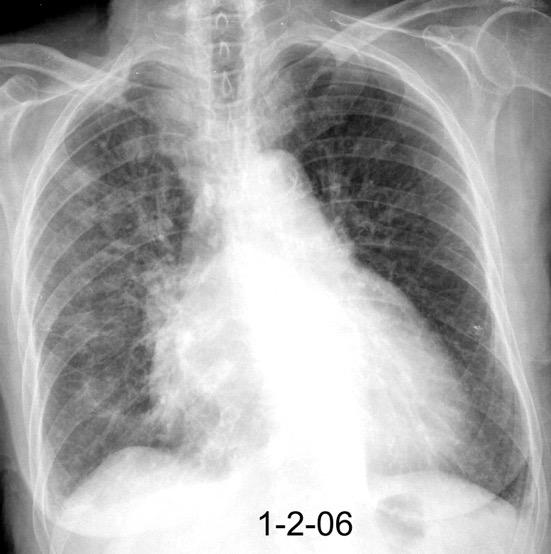

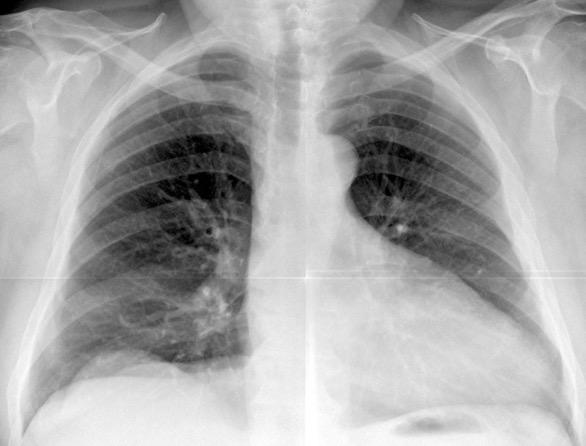

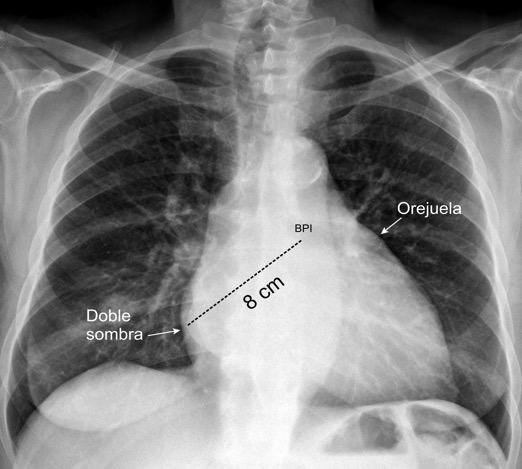

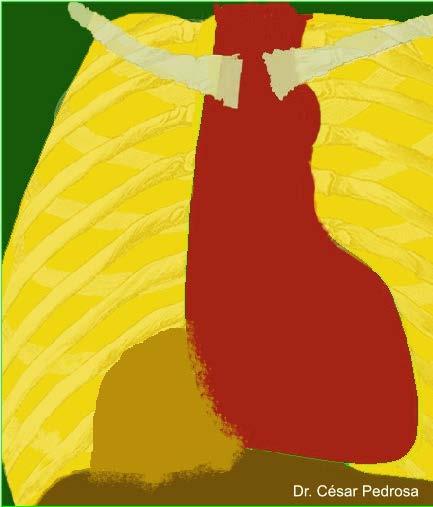

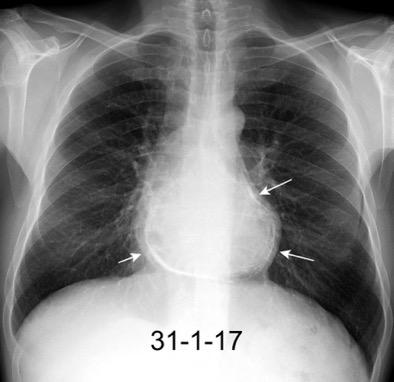

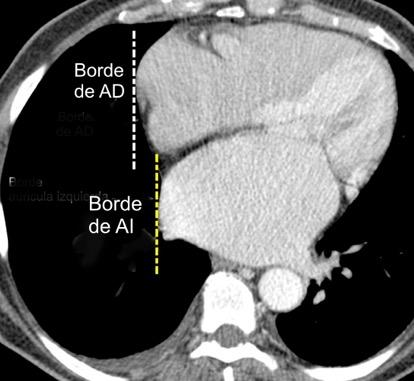

1. “Doble sombra”cardiaca

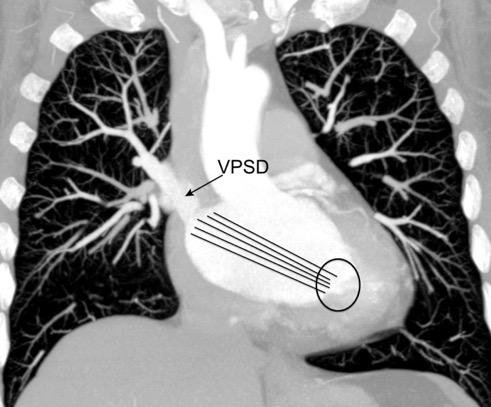

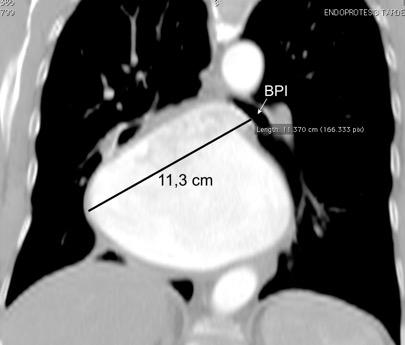

2. Distancia entre borde derecho de AI y el BPI (diámetro trasversal)

> de 7 cm. Higgins 2005

3. Compresión, estrechamiento y/o desplazamiento de BPI (en PA)

Índice

CRECIMIENTO DE AURÍCULA IZQUIERDA

Signos directos

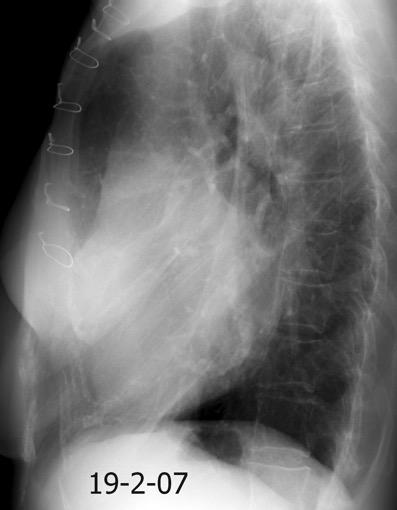

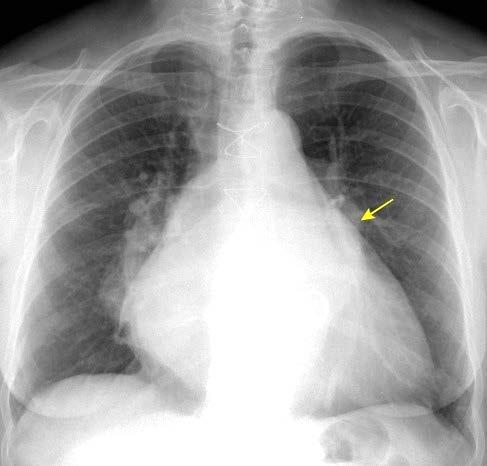

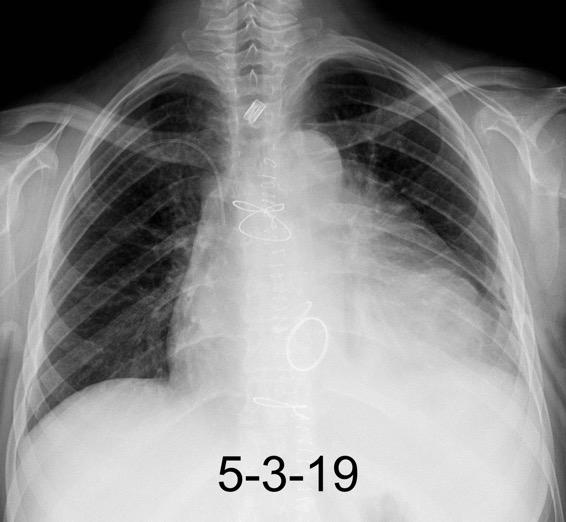

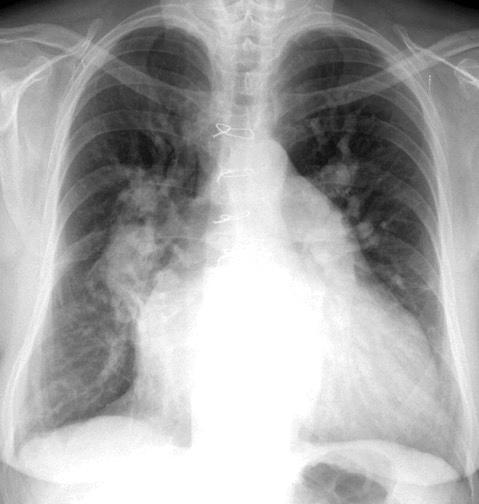

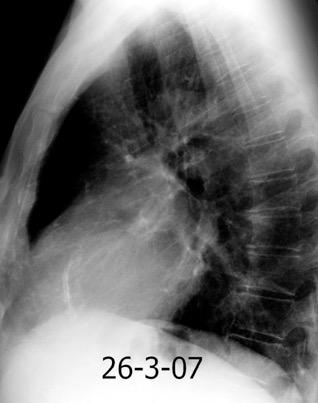

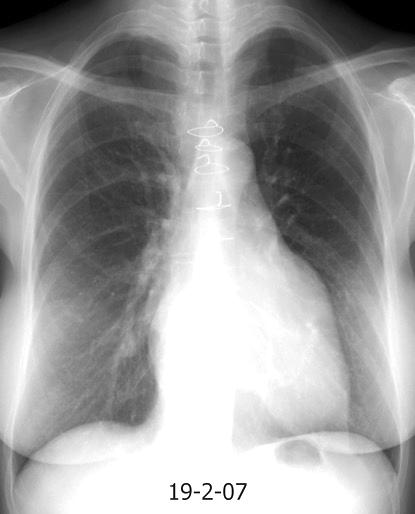

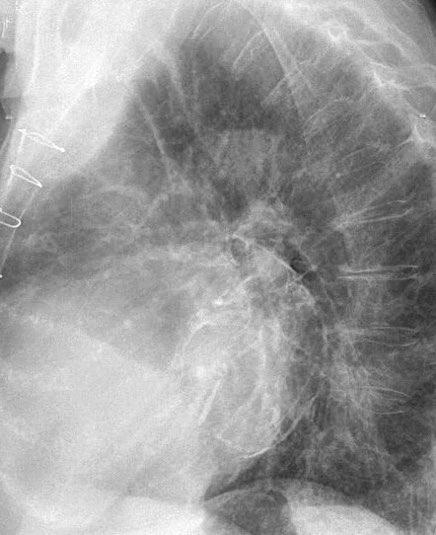

Síndrome de Marfan. Operada de aneurisma aórtico. Insuf. mitral

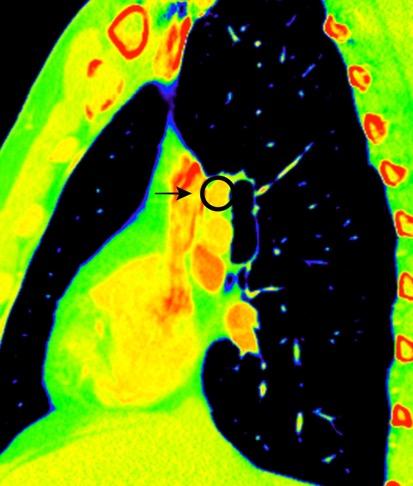

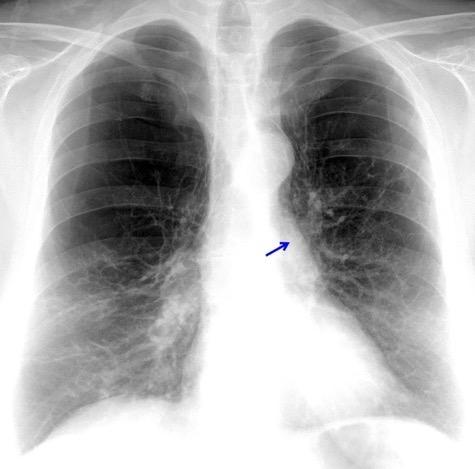

4. Crecimiento de la orejuela

5. Calcificación del trombo en la orejuela

Ahmed M et al. Sudden death as a first manifestation of left atrium thrombus in rheumatic severe mitral stenosis. Journal of Cardiology

Cases 2019/ Romero vJ et al. . Detection of Left Atrial Appendage Thrombus by Cardiac Computed Tomography in Patients With At rial Fibrillation. Circulation. Cardiovascular Imaging 2013

Índice

CRECIMIENTO DE AURÍCULA IZQUIERDA

Signos directos

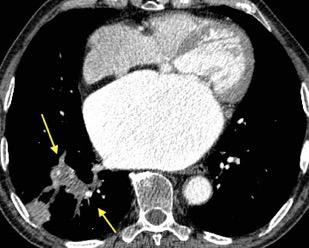

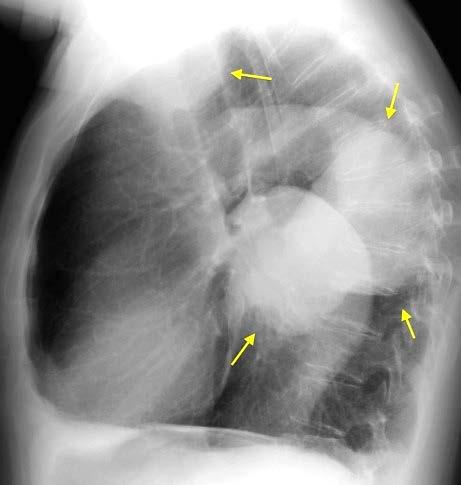

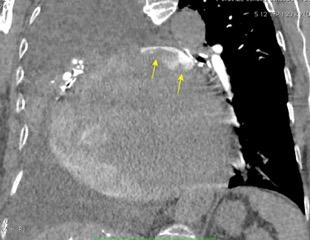

6. Aurícula izquierda gigante

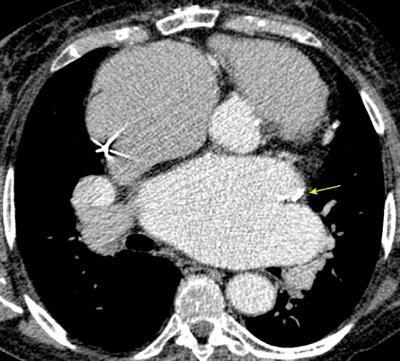

7. Calcificación de la pared

Luo Y et l. Massive calcification of giant left atrium in a rheumatic mitral stenosis patient: A case report. Respiratory Medicine Case Reports . 2019

8. Calcificación valvular.

167 pacientes: 47% Estenosis mitral severa /moderada.

38% regurgitación.

15% combinación de ambas

Shamsudeen I et al. Presentation and management of calcific mitral valve disease. Int J Cardiol. 2020

Índice

CRECIMIENTO DE AURÍCULA IZQUIERDA

Signos directos

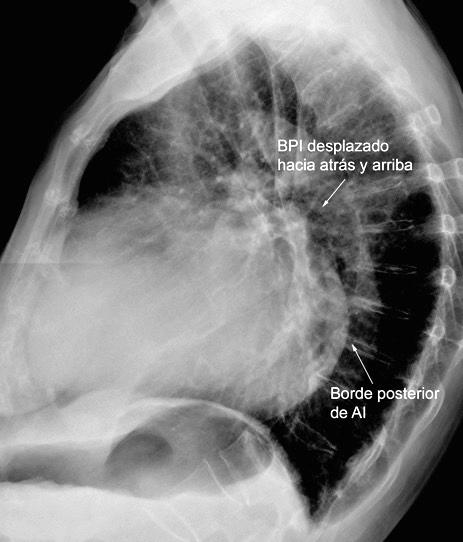

9.

Douglas PS. The left atrium: a biomarker of chronic diastolic dysfunction and cardiovascular disease risk. J Am Coll Cardiol. 2003;

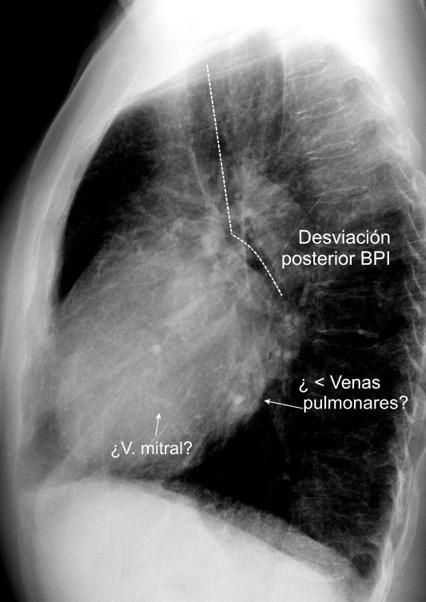

Desplazamiento posterior del BPI.
Índice

CRECIMIENTO DE VENTRÍCULO DERECHO

Desplazamiento hacia la izquierda y arriba del ápex cardiaco

Elongación del borde derecho. > 60% del borde mediastínico

Causas frecuentes

Fallo cardiaco izquierdo

Hipertensión pulmonar 2ª

Fallo cardiaco derecho

Menos frecuentes

Shunt izda-dcha

Enf. Valvular dcha.

Hipertensión pulmonar 1ª

Kicska G en EXPERTddx. Chest. Ampréis. 2011 Índice

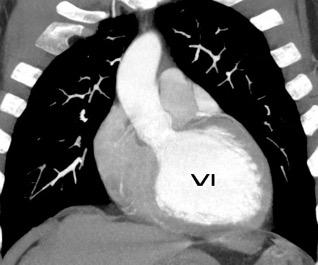

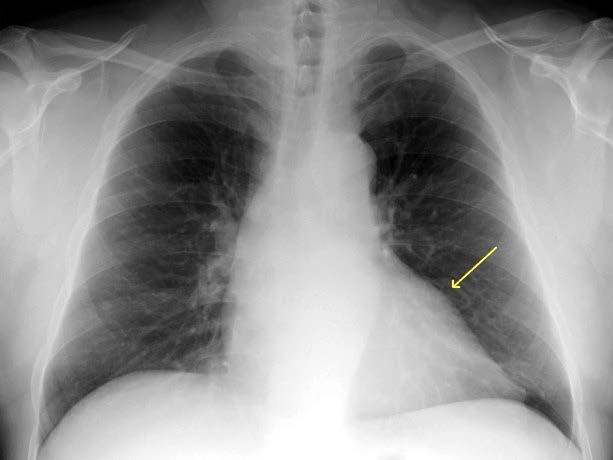

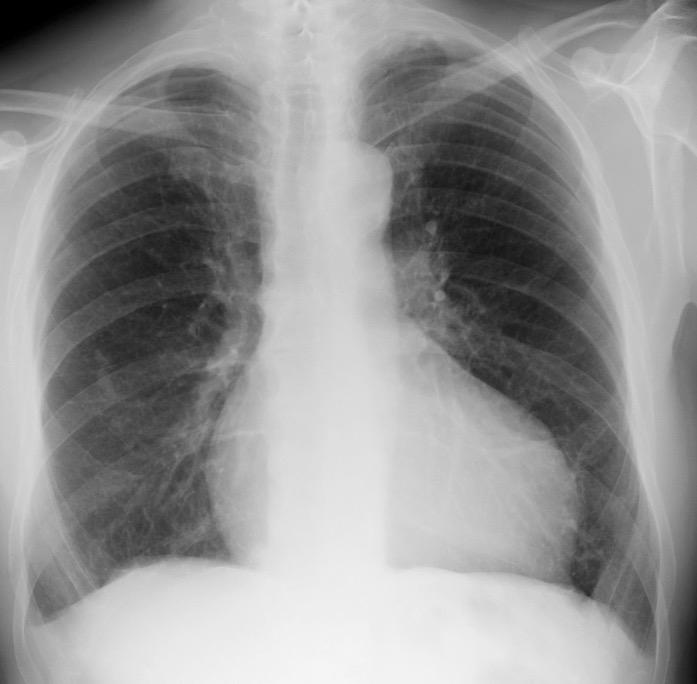

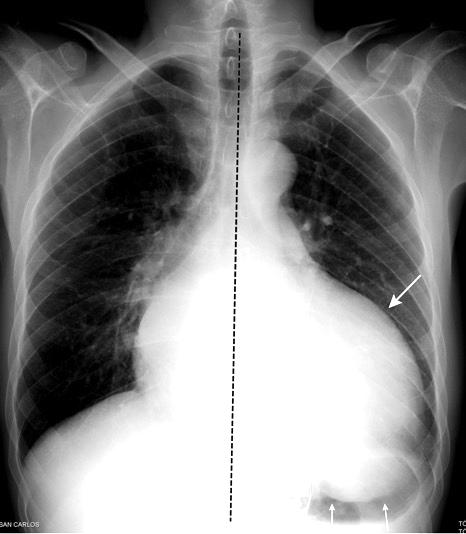

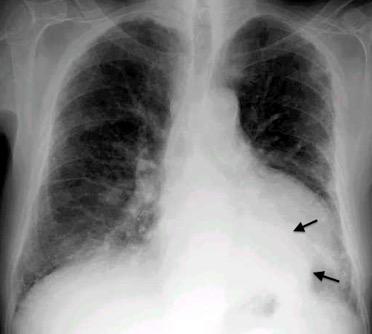

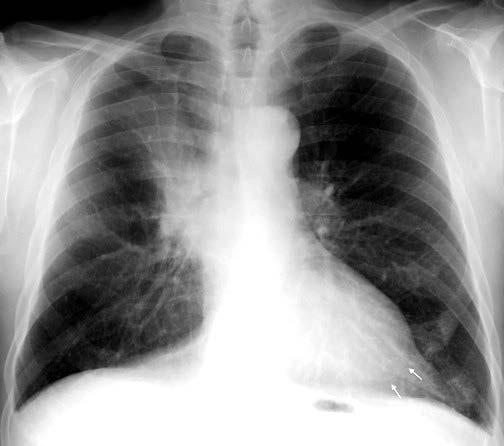

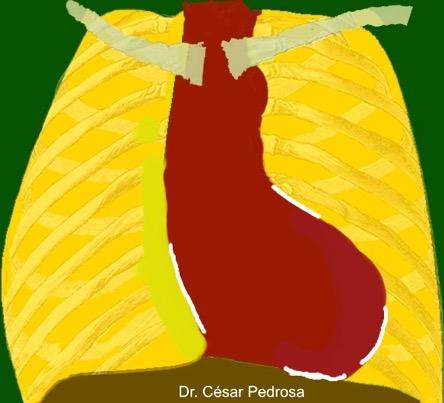

CRECIMIENTO DE VENTRÍCULO IZQUIERDO

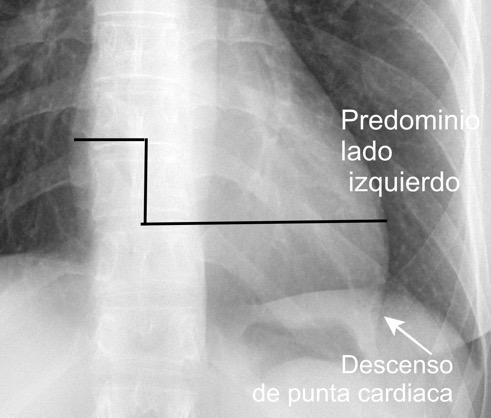

1. Ápex cardiaco: Desplazamiento hacia la izquierda y abajo. (Visible por debajo del diafragma)

2. Borde izquierdo prominente.

Signos en Proyección PA Para obtener una sensibilidad del 75%, hace falta que el volumen del ventrículo izquierdo esté en el 66% por encima del límite alto de la normalidad. Rose CP. Invest. Radiol. 1982.

3. Silueta “izquierda” predominante Índice

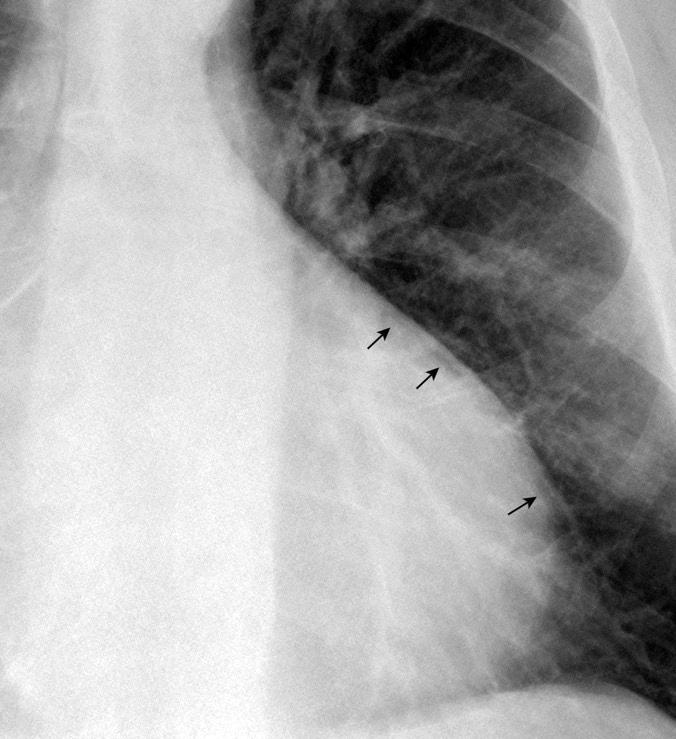

CRECIMIENTO DE VENTRÍCULO IZQUIERDO

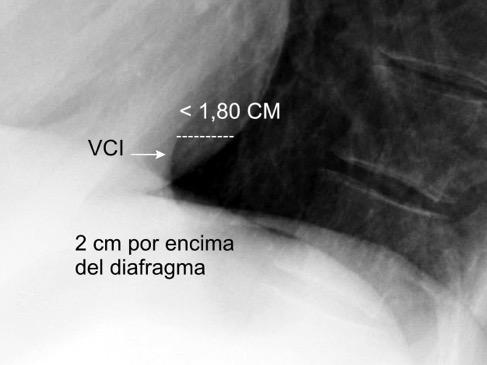

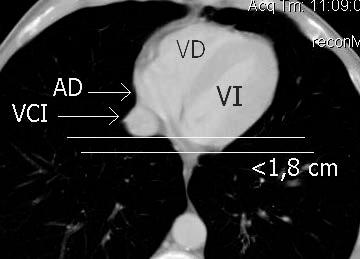

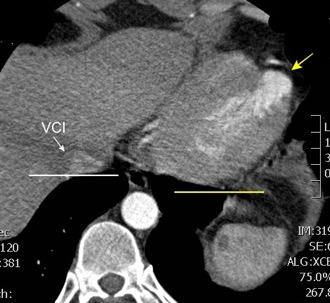

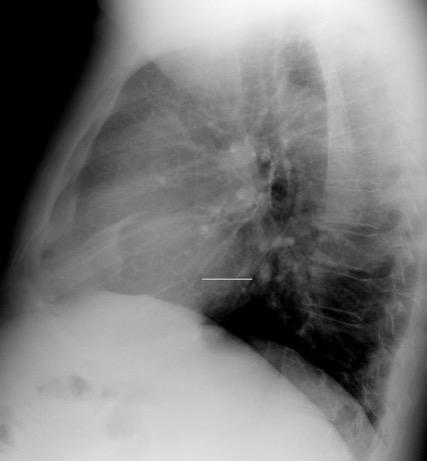

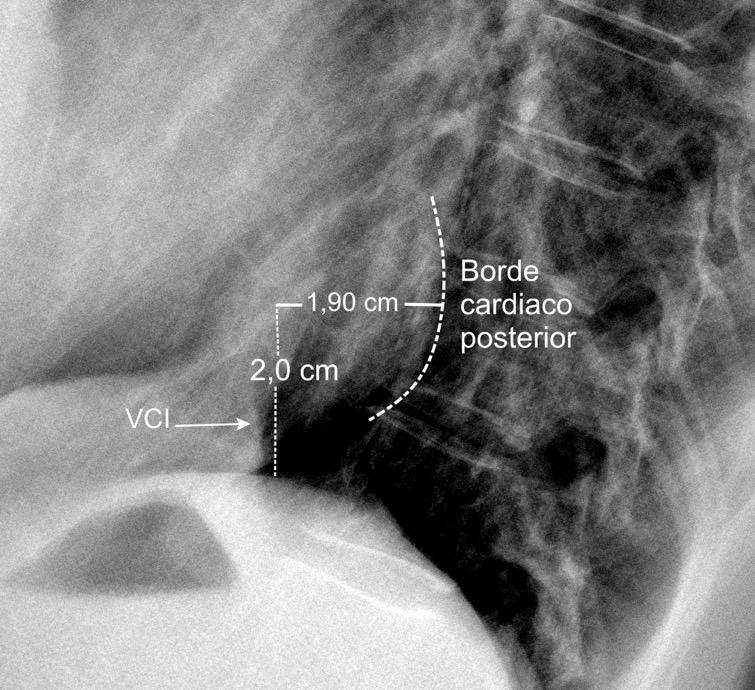

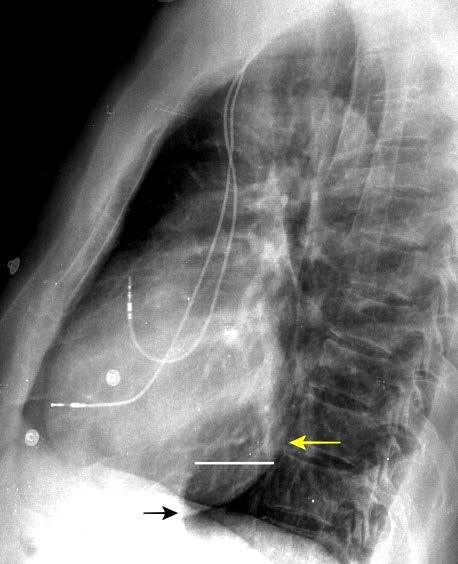

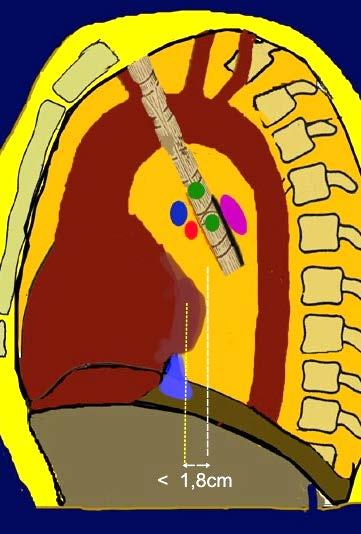

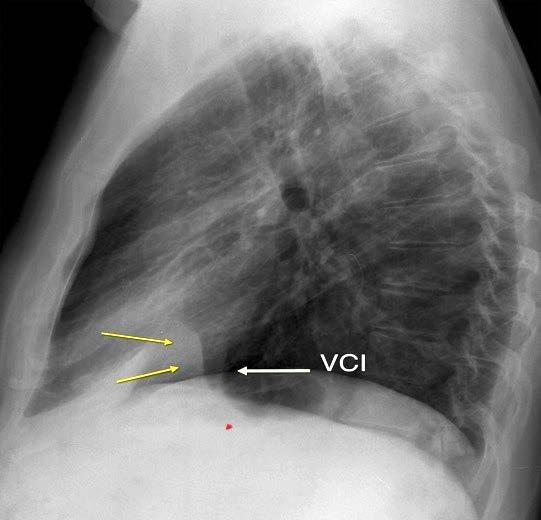

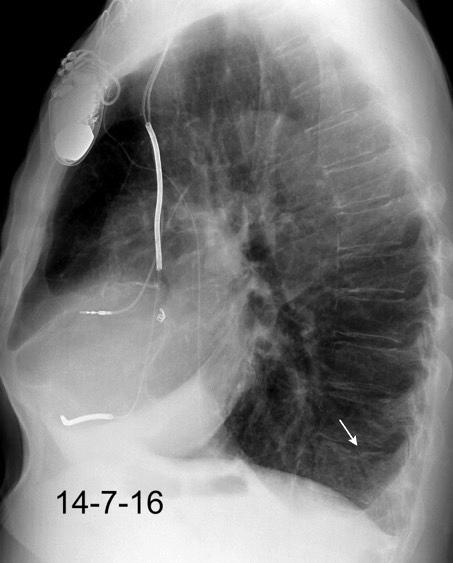

2. Signo de Hoffman-Rigler.N Borde cardiaco posterior > de 1,80 cm de la VCI. Medido 2 cm por encima del diafragma (1,90 Freeman)

Hoffman R, Rigler L. Evaluation of the left ventricular enlargement in the lateral projection of the chest. Radiology 1965

Chikos PM et al.,Correlation between Chest Film and Angiographic

Assessment of Left Ventricular Size. AJR 1977

Índice

Kicska G en EXPERTddx.Chest .

Amyrsis. 2011

CRECIMIENTO DE VENTRÍCULO IZQUIERDO

Causas frecuentes

Fallo izquierdo

Regurgitación aórtica

Regurgitación mitral (Lesión valvular-IAM)

Causas menos frecuentes

Ductus arteriosus

Coartación aórtica

Cardiomiopatía dilatada

Cardiomiopatía hipertrófica

Amiloidosis

Cardiomiopatía dilatada

2ª a embarazo inducida por alcohol.

Miocardiopatía dilatada idiopática

Dilatación ventricular izquierda más disfunción sistólica en ausencia de enfermedad coronaria o lesiones de sobrecarga

Japp AG et al. The Diagnosis d Evaluation of Dilated Cardiomyopathy.

Journal of the American College of Radiology.2016

Índice

Miocardiopatía hipertrófica

IZQUIERDO

Sólo el 50% de las miocardiopatías hipertróficas “sintomáticas” tiene alteraciones radiográficas.

Causas: HTA, Estenosis aórtica

Miocardiopatía hipertrófica

Otras

miocardiopatías

Desorden genético sin etiología conocida. Prevalencia: 0.3 - 0.5% de la población general. Hipertrofia del VI (>12-15 mm). 15% de casos hipertrofia de VD asociada.

Leaphart D et al. Call a Spade a Spade: Missed Diagnosis of Apical Hypertrophic Cardiomyopathy. Am

Brigden
Heart J 1987 Bogaert J. MR imaging in Hypertrophic Cardiomyopathy: From Magnet to Bedside. Radiology. 2014
W. Hypertrophic cardiomyopathy. Brit
CRECIMIENTO DE VENTRÍCULO
J
Med Sci. 2019
Índice

CRECIMIENTO DE VENTRÍCULO IZQUIERDO

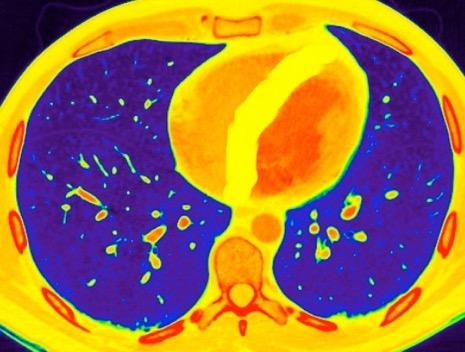

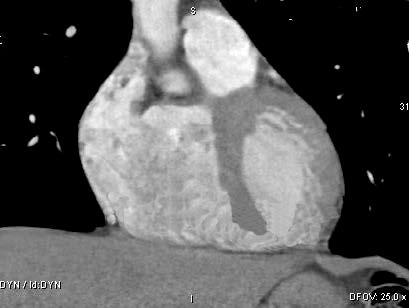

Hipertrofia concéntrica del ventrículo izquierdo Causas:

HTA, Estenosis aórtica Miocardiopatía hipertrófica Otras miocardiopatías

Miocardiopatía hipertrófica (MH)

RM esencial para diferenciar MH de “fenocopias” como Amiloide, Enf. de Fabry

Ibrahim T et al. Diagnosis of apical hypertrophic cardiomyopathy using magnetic resonance imaging.Heart 2000

Leaphart D et al. Call a Spade a Spade: Missed Diagnosis of Apical Hypertrophic Cardiomyopathy. Am J Med Sci. 2019

Bogaert J. MR imaging in Hypertrophic Cardiomyopathy: From Magnet to Bedside. Radiology. 2014

Índice

CRECIMIENTO DE VENTRÍCULO IZQUIERDO

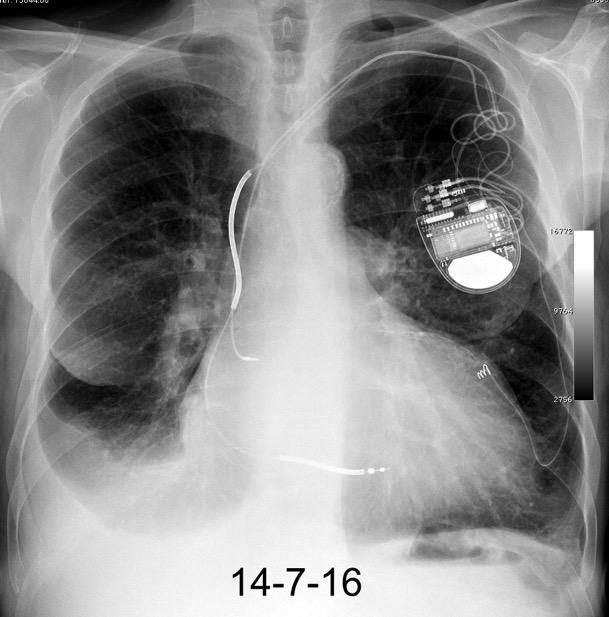

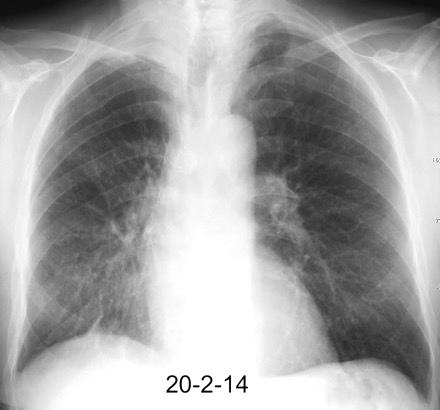

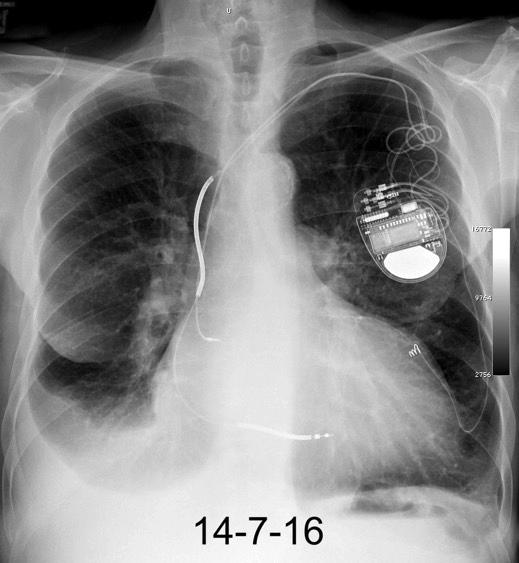

Miocardiopatía dilatada

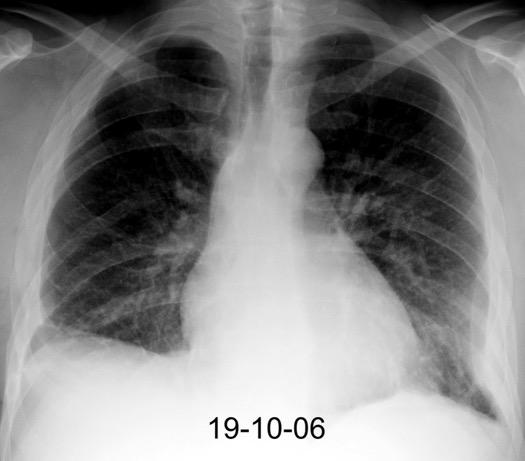

Infarto en 2005.Miocardiopatía dilatada. ICC. Cardiomegalia.

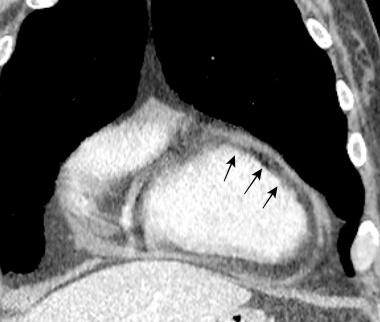

Grasa en infarto

Japp AG et al. The Diagnosis and Evaluation of Dilated Cardiomyopathy. Journal of the American College of Radiology.2016

Índice

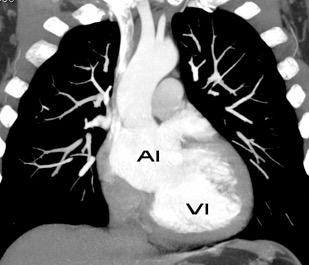

IZQUIERDA Y DE VENTRÍCULO ZQUIERDO

Insuficiencia mitral y aórtica

Miocardiopatía hipertrófica

Causas

Insuficiencia mitral

Lesión mitro-aórtica

Lesión mitral + Miocardiopatía hipertróficaç

Lesión mitral + Cardiopatía isquémica

Miocardiopatía dilatada

CRECIMIENTO
DE AURÍCULA
Índice

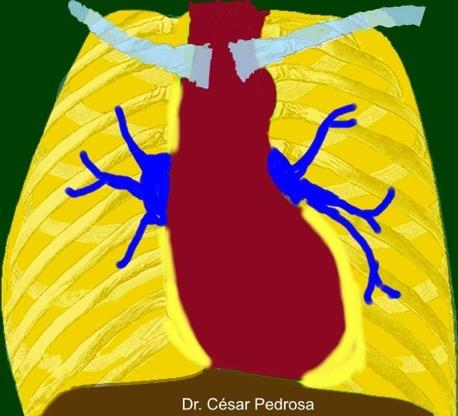

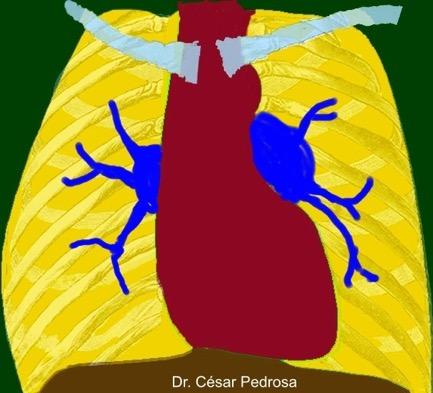

¿Qué ventrículo está dilatado? Si está dilatada

La aorta La arteria pulmonar

Ventrículo izdo. Ventrículo dcho.

Índice
CRECIMIENTO VENTRICULAR

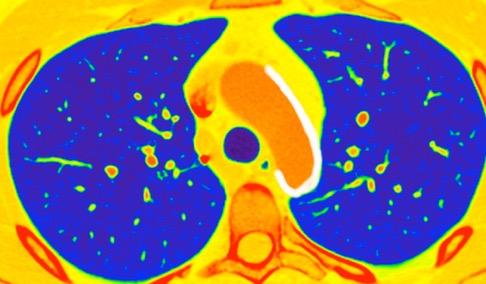

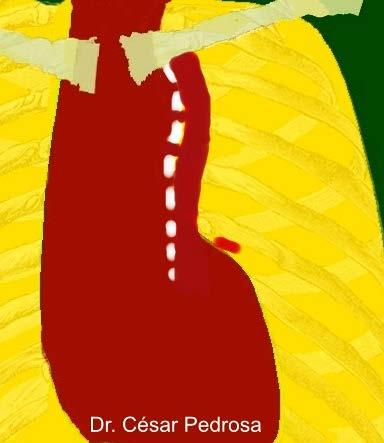

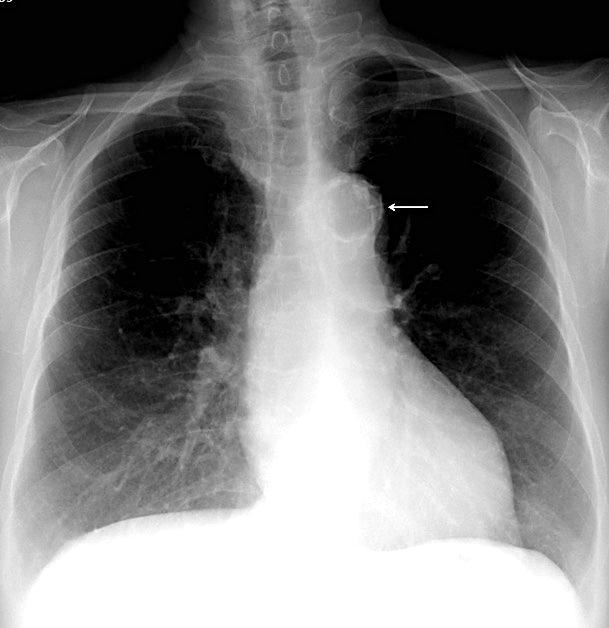

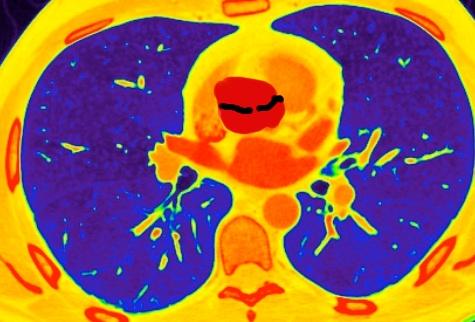

DESPLAZAMIENTO MEDIAL DEL CALCIO AÓRTICO

Significa disección. El espacio entre la calcificación de la íntima y el borde externo de la aorta es superior a 1cm. (14%)

Disección aórtica

Gartland S, Sookur D,
dissection: an x ray sign. Emerg Med J. 2007.
Lee H. Aortic
Índice

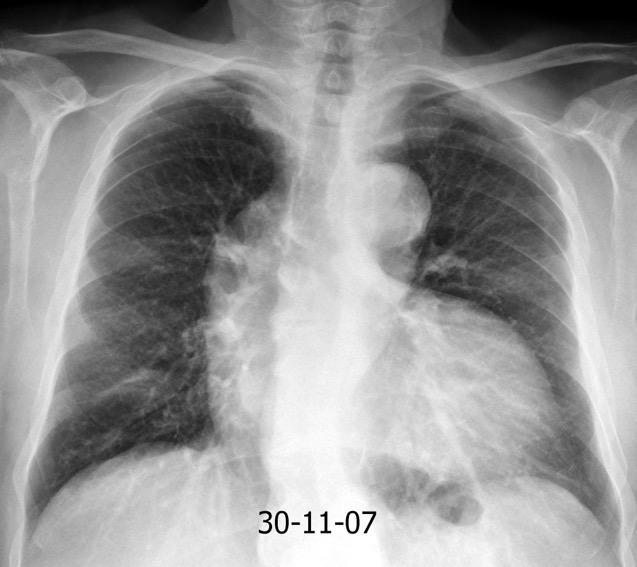

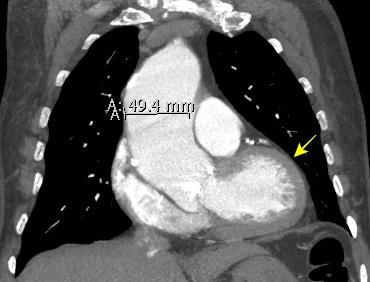

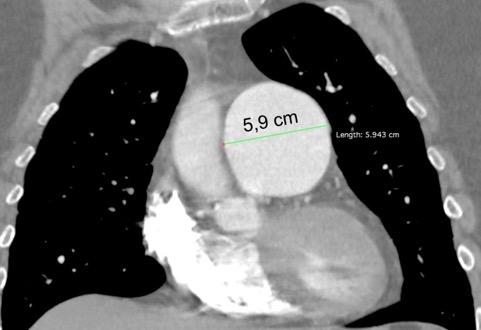

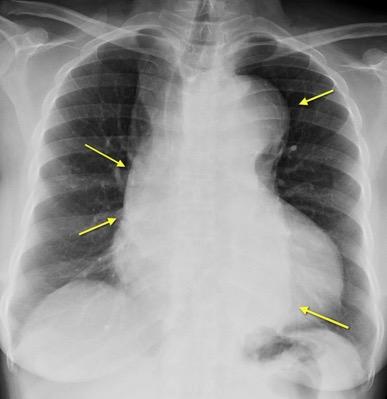

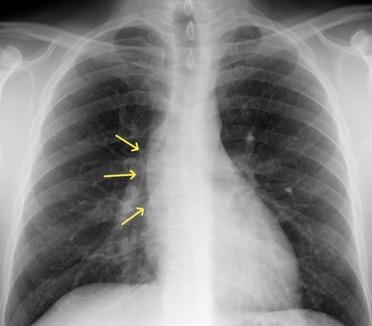

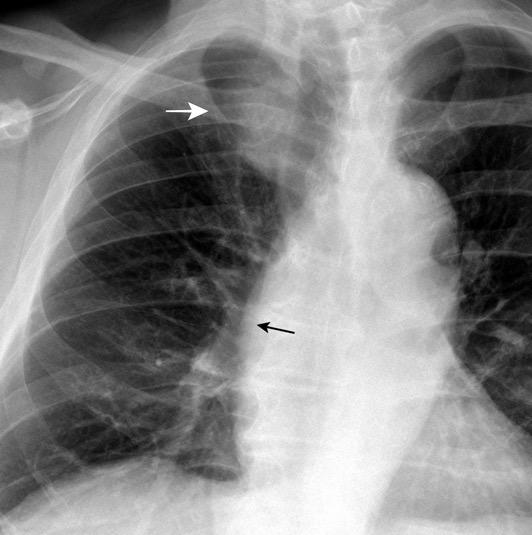

DILATACIÓN SELECTIVA DE AORTA ASCENDENTE

Aneurisma aórtico

Estenosis valvular

Estenosis subvalvular

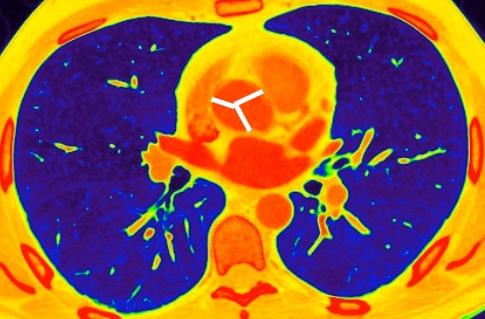

Válvula bicúspide

Insuficiencia aórtica

Disección (Tipo A)

Aortitis (sífilis)

Marfan

Coartación aórtica

Válvula aórtica bicúspide.

Doble lesión aórtica

Litmanovich D et-al. AJR 2009

Índice

DE LA AORTA TORÁCICA

Ateroesclerosis

Hipertensión arterial

Estenosis/Insuficiencia aórtica

Disección aórtica

Seudoaneurisma

Micótico/Post-traumático

Aortitis

Enf. del colágeno/conectivo

Sífilis

DILATACIÓN
Aneurismas
Basado en Kicska G. Dilated aorta. Stern-Gurney. Expertdd.Chest. Marisys. 2011 Índice
ateroescleróticos

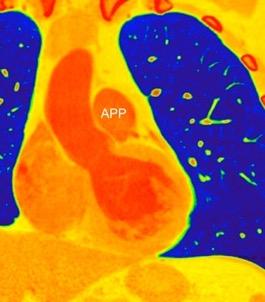

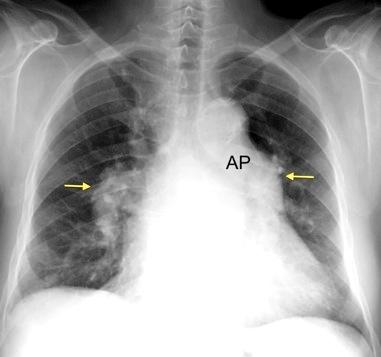

DILATACIÓN DE LA ARTERIA PULMONAR PRINCIPAL

Idiopática. (mujeres jóvenes)

Síndromes hipercinéticos

EPOC Hipertensión pulmonar

TEP

Retorno venoso anómalo

Estenosis pulmonar

Enfermedad mitral

Burgener FA. Differential Diagnosis in conventional radiography. Thieme 2008

Estenosis valvular de arteria pulmonar.

Descubierta por neumonía de língula.

Índice

Divertículo de AD +Ca. del LSD

Divertículo de AD .(único o múltiple)

Asociación frecuente con arritmias (y muerte súbita)

DD: Divertículo del seno coronari o

DIVERTÍCULO
Pineda V et al. Lesions of the Cardiophrenic Space: Findings at Cross-sectional Imaging. Radiographics. 2007
DE LA AURÍCULA DERECHA
Binder TM et al. Congenital Malformations of the Right Atrium and the Coronary Sinus. Chest 2000
Índice

SIGNO DE LA “DOBLE SOMBRA”

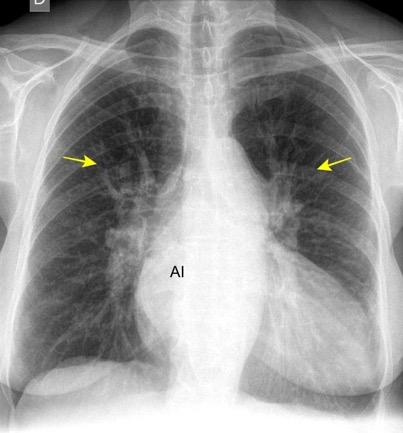

Crecimiento de AI

Ganglios subcarinales Quiste broncogénico Quiste de duplicación

El crecimiento de aurícula izquierda hace que forme parte del borde derecho.

Lesión mitral.

> Orejuela

El signo más “sensible” de > AI

Shamsudeen I et al. Presentation and management of calcific mitral valve disease.

2020

Int
Tops LF et al. Multi ‐modality imaging to assess left atrial size, anatomy and function. Heart
J Cardiol.
2007 Índice

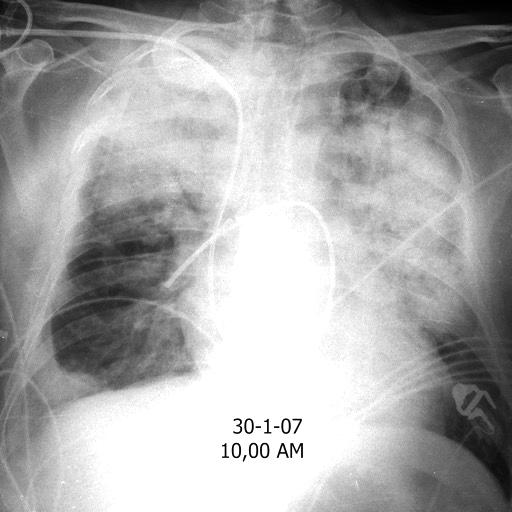

ASIMÉTRICO

VPSD.

Insuficiencia mitral severa Post- infarto agudo de miocardio.(rotura aguda de valva posterior de la mitral)

2,1% de los edemas cardiogénicos

Inotani S et al. Unilateral cardiogenic pulmonary edema.Journal of Cardiology Cases. 2017

Attlas D, Mansencal N, Auvert B, et al.. Prevalence, characteristics, and outcomes of patients presenting with cardiogenic unilateral pulmonary edema. Circulation 2010;

EDEMA DE PULMÓN
Índice
La posición de la válvula favorecería el reflujo hacia la

Edema cardiogénico Edema no cardiogénico (SDRA)

Presión vascular elevada en el pulmón.“Hidrostático

Aumento de la permeabilidad vascular y epitelial

Rx. de tórax: Muy limitada para diferenciar las diferentes formas de edema.

Frecuencia, 8195 pacientes con cirugía mayor. Incidencia: 7,6%.

Mortalidad: 11,9%

Friedman MB. Assesment of pulmonary edema…Jounal of Cardiothorac and Vascular Anesthesia. 2018

Mortalidad 12-15%

McSweeney et l. Acute lung faiure. Semin Respir Crit Care 2011

EDEMA DE PULMÓN BILATERAL
Matthay MA. Resolution of Pulmonary Edema. Thirty Years of Progress. Am J Respir Crit Care. 2014.
Índice

EDEMA DE PULMÓN NO CARDIOGÉNICO

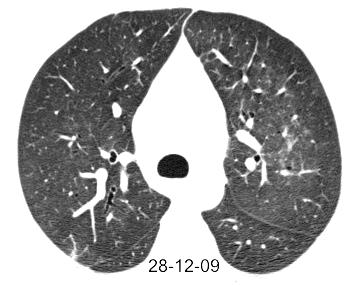

Lesiones bilaterales……………………92% Gravedad-dependientes……………86% Basilares…………………………………68% Consolidación homogénea…………25% “

“parcheada”……42% Mixta. Consolidación + vidrio deslustrado

Broncograma aéreo………………….89% Derrame pleural………………………..50%

Uremia. Entró en una gasolinera. Inmediatamente se puso enfermo.

Lee KS et al. High-resolution CT of alveolar filling disorders. Radiol Clin N Am 2001
Índice

EDEMA DE PULMÓN NO CARDIOGÉNICO

Edema no cardiogénico en uremia. Evolución

Fallo renal

Drogas. (Heroína, Quimioterapia)

Inhalación de tóxicos. (Humo, Gases tóxicos)

Pancreatitis

Trauma (Neurogénico, Obstrucción de vías aérea, Shock)

Trasfusiones

Edema de altitud

Idiopático. (Distrés respiratorio).

Kjeldsberg KM et al. Radiographic Approach to Multifocal Consolidation.

Seminars in Ultrasound, CT, and MRI,. 2002

Entró en una gasolinera.

Inmediatamente se puso enfermo.

Gavelli G, Zampatori M. Thoracic complications in uremic patients….Radiol Clin N Am .1997

Índice

EDEMA NO CARDIOGÉNICO

(Near-drowning)

Otros

Ahogamiento

Sobrecarga hídrica

Sobredosis. (heroína, metadona)

Distres respiratorio Coagulación vascular diseminada

Embolismo graso

Embolismo líquido amniótico

Patología neurogénica

Edema de altitud

Proteinosis alveolar

Ahogamiento en bañera con lejía

Burgener FA et al. Differential Dianosis in conventional Radiology. 3rd Edition. Thieme 2008

Gregorakos L, et al. Near-drowning: clinical course of lung injury in adults. Lung. 2009./Putnam CE et al. . Drowning: another plunge. AJR 1975/Gluecker T et al. Clinical and radiological features of pulmonary edema…Radiographics 1999

Índice

Índice

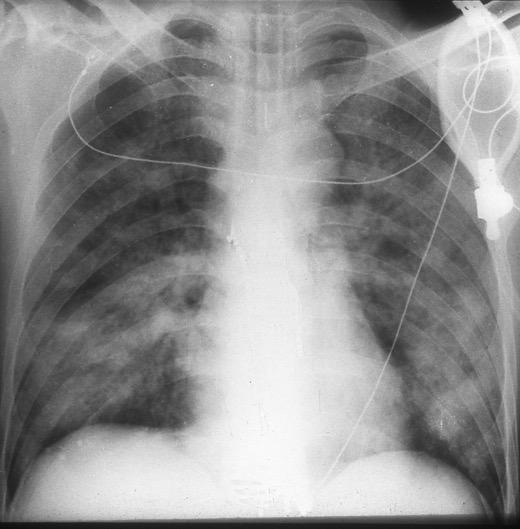

EDEMA DE PULMÓN SIN CARDIOMEGALIA

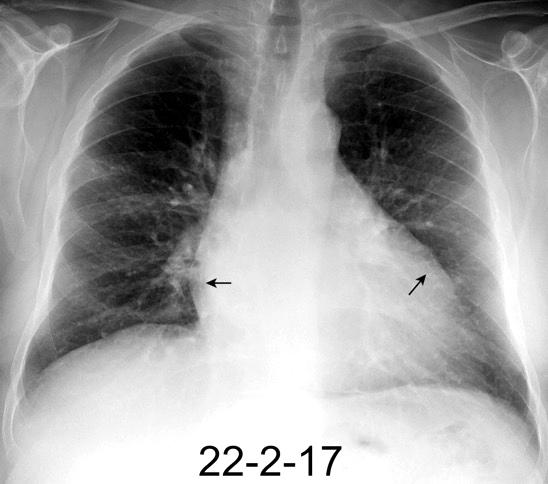

La imagen cardiaca en las primeras horas de una crisis coronaria aguda puede ser normal

Angina (insuficiencia miocárdica aguda).

2ª a estenosis aórtica severa.

Cardiomegalia. 54-58-76%

Dr. César Pedrosa
Tattersfield AE et al. Chest X-ray Film in Acute Myocardial Infarction. British Medical Journal, 1969/Moore A. Acute Myocardial Infarct . Radiol Clin N Am . 2019/. Llorrens P et al . Estudio RAD-ICA: valor pronostico de la radiograf ia de t orax obtenida en urgencias en pacientes con insuficiencia cardiaca aguda. Emergencias. 2019

Sin “cardiomegalia”

Infarto agudo de miocardio

EDEMA CARDIOGÉNICO SIN CARDIOMEGALIA
Dr. César P Índice

EDEMA DE PULMÓN UNILATERAL

Gravitacional

Enf. Pulmonar obstructiva/Enfisema

Obstrucción Art. Pulmonar unilateral

TEP, Extrínseca (CA, Aneurisma aórtico, etc.)

Obstrucción Ven. pulmonar unilateral

Tumor atrial izquierdo

Tumor/Fibrosis mediastínica

Edema ex-vacuo (Post neumotórax, toracentesis) Higgins. 2005

Lesión mitral. Edema unilateral. (No es infrecuente en pacientes postrados que permanecen sobre el lado derecho)

Índice

EDEMA DE PULMÓN UNILATERAL. (ex-vacuo)

Edema

pulmonar de re-expansión.

Neumotórax

He Fang et al. Re-expansion pulmonary edema post -pneumothorax. Burns & Trauma, 2020

Cózar F et al. Edema de reexpansión pulmonar ¿mito o realidad? Reexpansion Pulmonary Edema: Myth or Reality? Arch. Bronconeumol. 2020.

Índice

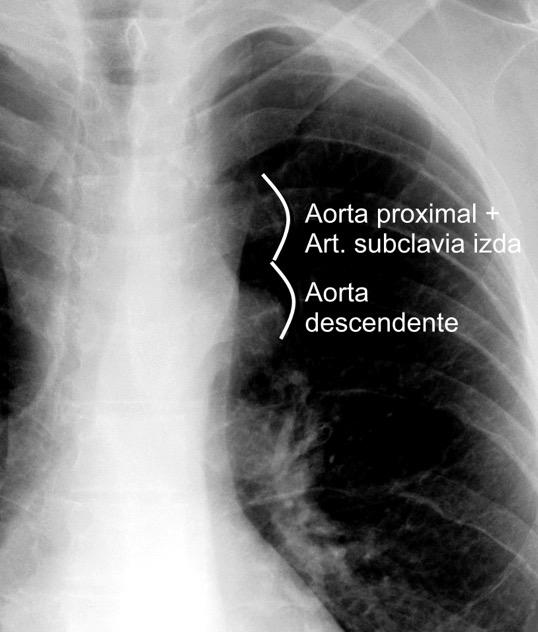

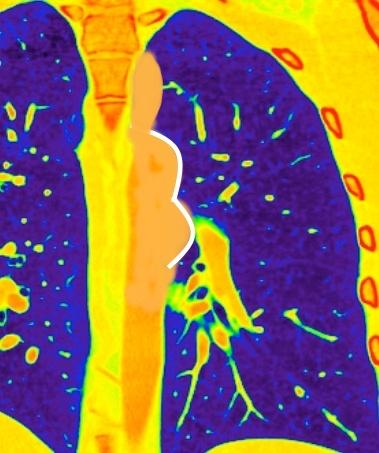

SIGNO DE LA FIGURA EN 3. Coartación aórtica

El signo se forma por la dilatación de la arteria subclavia izquierda y la aorta proximales a la coartación y la dilatación aórtica distal a la coartación.

Asociación: CIV

Válvula aórtica bicúspide

Estenosis subaórtica

Lesiones válvula mitral (parachute valve)

Aneurisma del polígono de Willis

25% de los niños con coartación severa sobreviven, sin cirugía, hasta la edad de 46 años.

Ferguson EC et al. Classic Imaging Signs of Congenital Cardio-vascular Abnormalities . Radiographics 2007 / Henzel AW et al. Figure of 3-sign: a case report. European Heart Journal - Case Reports.2019.
Índice

SIGNO DE LA “GALLETA OREO”. (Oreo cookie sign)

(También del sandwich)

Banda densa de líquido pericárdico entre 2 bandas más oscuras de la grasa epicárdica y mediastínica

Kligerman S. Imaging of Pericardial Disease. Radiol Clin North Am. 2019

Derrame pericárdico. Cardiopatía isquémica.

Aortitis con captación ligera en PET. pANCA positivo

Índice

EPICÁRDICA

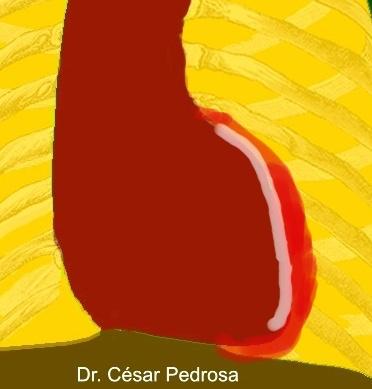

Visualización en PA de tórax del pericardio engrosado por líquido, separado de la silueta por la grasa epicárdica

Derrame pericárdico

Carsky EW et al. Epicardial fat sign in the diagnosis of pericardial effusion.

JAMA 1980

SIGNO DE LA GRASA
“Epicardic fat pad sign”
Rozenstein A et al. Plain-Film Diagnosis of Pericardial Disease. Semin in Roentgenol. 1999 Índice

HEMATOMA INTRAMURAL AÓRTICO

En TC sin contraste el hematoma intramural aparece como una densidad redondeada o semilunar con densidad aumentada, (valores de atenuación de 60 -70 UH) y mayor de 7 cm. Sin contraste Con contraste

Ferrera C et al. Diagnosing Aortic Intramural Hematoma: Current Perspectives.. Vasc Health Risk

Dr. César Pedrosa
2020/Vilacosta I,
P, Cañadas V, San Román JA, Ferreirós J, Rodríguez E. Acute aortic
a new look at an old conundrum. H. 2009 /. Chao CP,
al.
CT
intramural hematoma. Radiographics. 2009.
Manag.
Aragoncillo
syndrome:
et
Natural history and
appearances of aortic
Índice

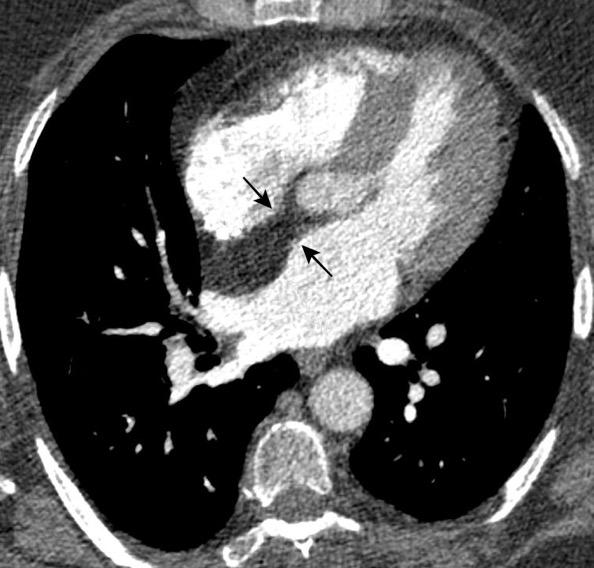

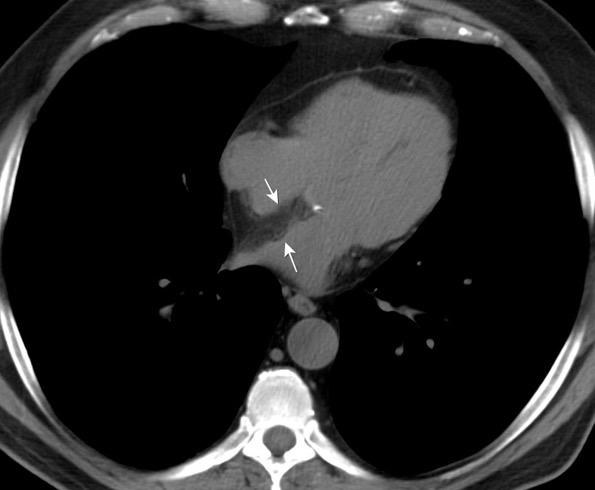

HIPERTROFIA LIPOMATOSA DEL SEPTO

Factor de riesgo: Enfisema+ esteroides

TC: 2,2% de los pacientes

A menudo asintomático.

Arritmias, muerte súbita, fallo cardiaco, síndrome de VCS, derrame pericárdico.

Deformidad en “reloj de arena” debido a la hipertrofia de la “crista gallis”.

Bielicki G et al. Lipomatous hipertrophy of the atrial septum- a benign Heart anomaly…. BMC Cardiovascular Disorders. 2018

Cortesía: Dra. B. Cabeza

Índice

Indicativo de crecimiento ventricular izquierdo

Normal

Hoffman RB, Rigler LG: Evaluation of left ventricular enlargement in the lateral projection of the chest. Radiology. 1965.

2 cm por encima de diafragma. < 1,8 cm

Miocardiopatía dilatada por Enf. de Chagas. (H-R de 4,57 cm). Aneurisma ventricular.

Monge-Maillo B. Challenges in the management of Chagas disease in L atin-American migrants in Europe. Clinical Microbiology and Infection. 2017

SIGNO DE HOFFMAN-RIGLER. (H-R)
4,57 cm
Índice

15-20% de tumores cardiacos.

Hallazgo incidental. Borde bien definido DD con hipertrofia lipomatosa del septo.

LIPOMA DEL SEPTO

Gowsini J et al. The challenge in diagnosing cardiac tumors to avoid unnecessary cardiac surgery. Clin Case Rep. 2020/ Shu S et al. The value of multimodality imaging in diagnosis and treatment of cardiac lipoma. BMC Med Imaging.. 2021

Dr. César Pedrosa

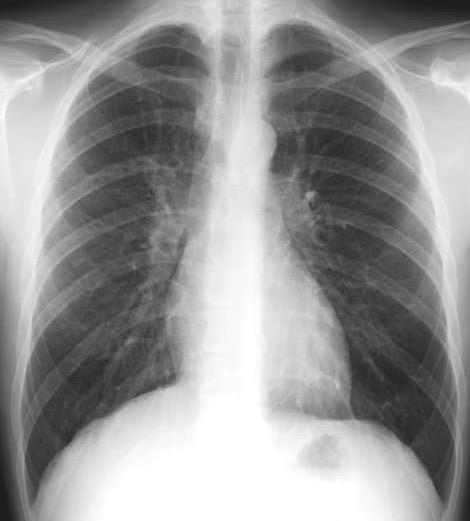

Índice

Astenia / “Normal ”

Enfisema/ Atrofia senil

Caquexia

Malnutrición

Tuberculosis

Cáncer/ Linfoma

Colitis ulcerosa

Esclerodermia

Anorexia nerviosa

EPOC severo. Enfisema. Infección por Micobacterias

Aisanov Z et al. Management of cardiovascular comorbidities in chronic obstructive pulmonary disease patients. J Thorac Dis. 2020

MICROCARDIA.
ÍCT <0,55
Índice

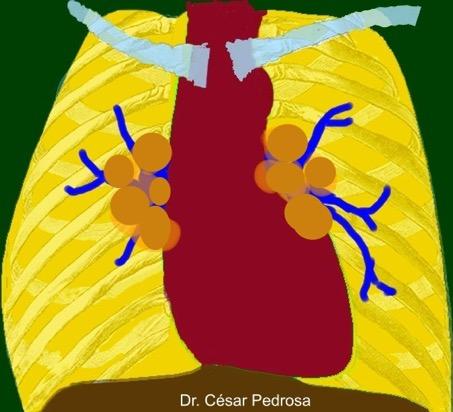

Tuberculosis (Adison) Paracocidiodomicosis (Adison) Paracocidioidomicosis con Adison agudo 2005 2006 Jude CM.et al. Radiographics 2014 Crum NF. Coccidioidomycosis: A Contemporary Review. Infect Dis Ther.2022. Afectación adrenal: > de 90% MICROCARDIA. Causas Índice

2. PATRÓN VASCULAR 1. Aumento vascularidad pulmonar

a. Enf. cardiaca congénita (Shunts de izda-dcha)

Comunicación

interventricular

Ductus arteriosus

Comunicación

interauricular

Retorno venoso anómalo

Ductus arteriosus

Índice

PATRÓN VASCULAR

2. Síndromes hipercinéticos (alto volumen minuto)

Frecuentes Anemia crónica

Hipervolemia (exceso líquidos)

Embarazo

Tirotoxicosis

Telangectasia Hemorrágica hereditaria. Síndrome de Rendu-Osler.

Obesidad mórbida…….31%

Enf. Hepática. ……….. .23%

Shunts arteriovenosos…16%

Enf. Pulmonar…………..16%

Desórdenes

mieloproliferativos……..8%

Reddy YNV et al. High-output Heart Failure. JACC. 2016.

Begbie M et al. Hereditary haemorrhagic telangiectasia (Osler-Weber-Rendu syndrome): a view from the 21st century Postgrad Med J. 2003

Índice

PATRÓN VASCULAR

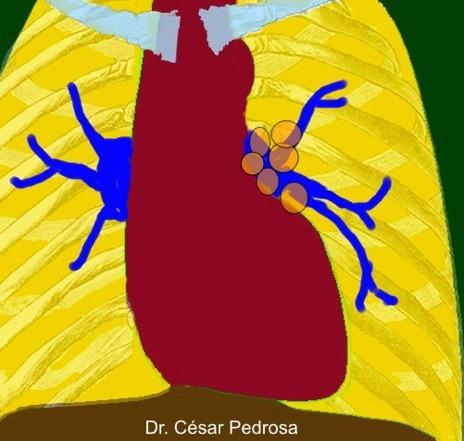

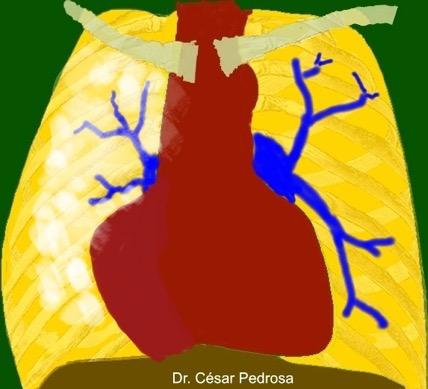

Redistribución.

3. Alteración de la asimetría vascular “normal” ápices/bases.

2. Vasos apicales mayores que los basales

1. “Redistribución” por hipertensión venocapilar

2. Enfisema (α-1 Antitripsina).

Meyer CA et al. Radiographics 2000)

3. Asma infantil (agudo). Jorobachi 1994.

4. Decúbito supino

Mitro-aórtica

Índice

1. Asimetría exagerada ápices-bases

Enfisema bulloso

Atelectasias basales bilaterales

Enfisema bulloso.

Pacientes jóvenes Bullas gigantes

Lób. superiores

3. Alteración de la asimetría vascular “normal ” ápices/bases

N et al. . Vanishing lung syndrome (giant bullous emphysema): CT findings in 7 patients and a literature review. J Thorac Imaging. 2009. PATRÓN VASCULAR Índice
Sharma

PATRÓN VASCULAR 4. Alteraciones de la forma

Configuración “aórtica”

3 segmentos

Estenosis/ Insuf. aórtica

Hipertensión arterial

Coartación aórtica

Configuración “mitral ”

4 segmentos

Estenosis/ Insuf. mitral

Mixoma atrial

1 2 3
> Aorta ascendente 1 2 3 4 Orejuela Aorta A. Pulm V. izdo Índice

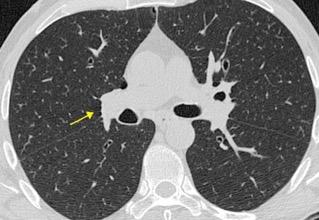

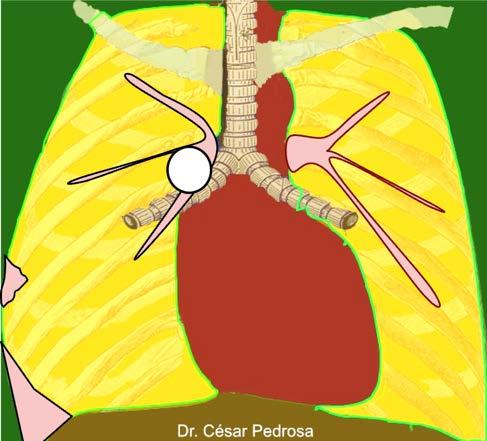

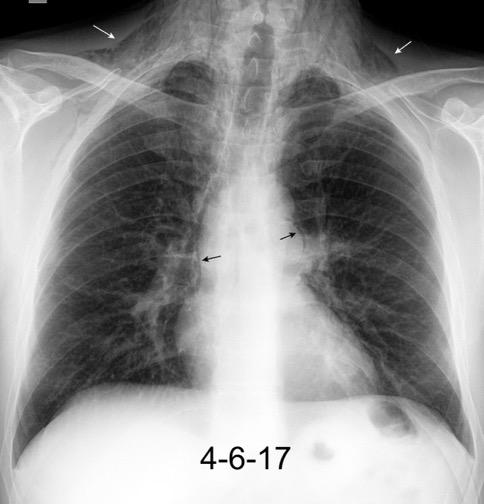

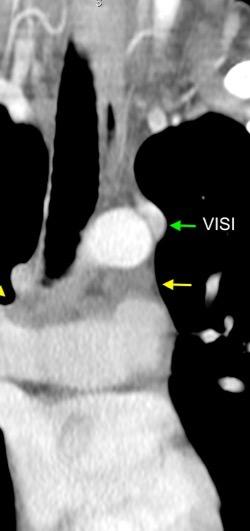

Porción horizontal de la vena intercostal superior izda. Visible en obstrucción de VCS

Visualización 6-10% en normales

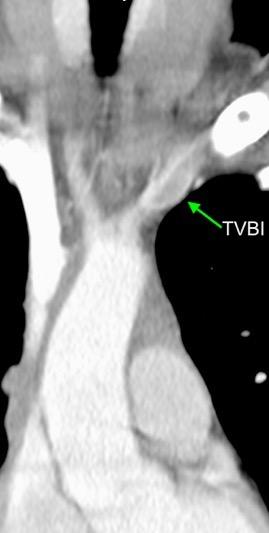

Linfoma B de células grandes. Tumor angiotrópico con invasión de TVBI - VISI y la pared torácica

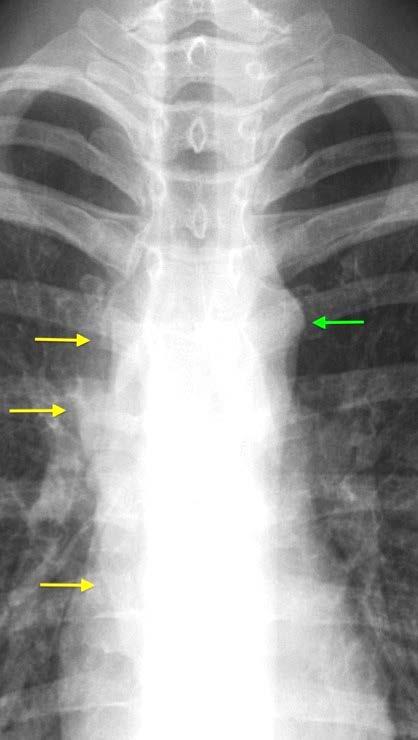

SIGNO DEL PEZÓN AÓRTICO
Khosa et al. Primary and Metastatic Vascular Neoplasms: Imaging Findings. AJR. 2012.
Normal
Índice

SIGNOS DE ROTURA TRAUMÁTICA DE AORTA

Muy frecuentes

Ensanchamiento del mediastino superior (> 8 cm)

Sensibilidad

81-100% E:specificidad

10-60%

Forma irregular de la lumen aórtica

S: 53-100

E: 21-55%

Mirvis SE. Diagnostic Imaging of Acute Thoracic Injury. Semin in Ultrasound, CT and MRI 2004
Índice

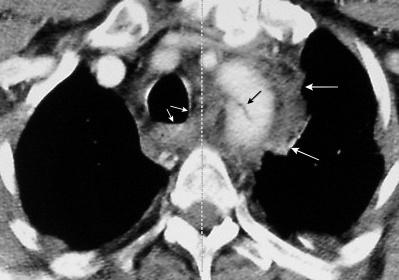

Seudoaneurisma aórtico Hemorragia periaórtica Mirvis SE. Diagnostic Imaging of Acute Thoracic Injury. Semin in Ultrasound, CT and MRI 2004 Colgajo (“Flap”) de la íntima SIGNOS
AORTA Índice
Muy frecuentes
DE ROTURA TRAUMÁTICA DE

Aumento de la banda paratraqueal derecha

2.Aumento de la línea paraespinal. (S:12-83% E: 89-97%)

3. “Casquete apical”

Con 2 signos presentes:

Hematoma

Harris JH JR et al. To reduce routine computed tomographic angiography for thoracic aortic injury assessment in level II blunt trauma patients using three mediastinal signs on the initial chest radiograph: a preliminary report Emerg Radiol 2018

Índice
SIGNOS DE ROTURA TRAUMÁTICA DE AORTA

Traumático Tráfico (años antes). Infección.

Complicación cirugía

Capuzzo JM et al. Delayed Traumatic Aortic Pseudoaneurysm Formation

Causing Vertebral Body Erosion and Back Pain: Case Report and Literature Review . World Neurosurg . 2018/ Wada T et al.

Calcified Aortic Wall Removal for Dysphagia Aortica Caused by Chronic Traumatic Aortic Pseudoaneurysm.

Ann Vasc Surg . 2021.

Aneurisma post-traumático de aorta descendente

SEUDOANEURISMA TRAUMÁTICO Kalisk K et al. Radiological features of uncommon aneurysms of thecardiovascular system. World J Radiol 2016
Índice

Rotura “contenida” del ventrículo izquierdo (tras IAM).

Su pared es el epicardio, el pericardio y el hematoma.

En el verdadero:

miocardio necrosado

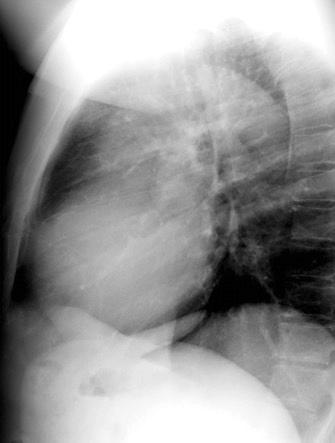

Rx.: Masa posterolateral Puede calcificar después de muchos años.

Carcinoma diseminado de próstata. Infarto de miocardio hace años.

SEUDOANEURISMA DE VI
Brown SL, Gropler RJ, Harris KM. Distinguishing left ventricular aneurysm from pseudoaneurysm. A review of the literature. Chest .1997 Índice

Desviación hacia derecha SILUETA CARDIOVASCULAR.

1. Hipoplasia/Agenesia Art. pulmonar dcha.

2. Atelectasia del PD

3. Síndrome venolobar

4. Cirugía/Destrucción pulmonar

5. “Masa” del hemitórax izquierdo.

Hipoplasia de Art. pulmonar dcha. VCI persistente

Masrani A, et al. Anatomical associations and radiological characteristics of Scimitar syndrome on CT and MR. J Cardiovasc Comput Tomogr. 2018

Índice

SILUETA CARDIOVASCULAR.

Desviación hacia la izquierda

Normal Rotación Diámetro AP reducido Pectus Espalda recta Atelectasia marcada del Pulmón izdo. Hipoplasia Art. pulmonar izquierda Ausencia del pericardio Masa del lado derecho

1/3 2/3

Diámetro reducido. (Pectus, etc.)

Índice

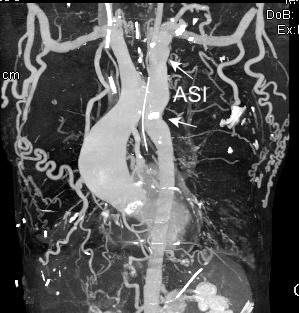

TRONCOS SUPRA-AÓRTICOS. Aumento.

Aneurisma

ASD-TBD

Lado derecho Dilat./Aneurisma de TSA.

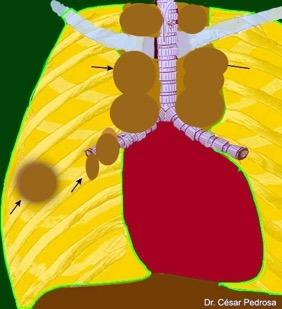

Bocio Ganglios Grasa

Lado izquierdo Dilat./Aneurisma de ASI/Aorta Bocio Ganglios Grasa

Cury M et al.Supra-aortic vessels. aneurysms: diagnosis and prompt intervention.J Vasc Surg. 2009
Índice
Coartación

VÁLVULA AÓRTICA BICÚSPIDE

2% de la población general. Frecuente en jóvenes. Se asocia a coartación aórtica

50% Ductus, CIV y Síndrome de Turner.

Calcio detectado 28 años/media + de 90% de afectados

antes de 40 años

Normal

Alkadhi H et al. Cardiac CT for the differentiation of bicuspid and tricuspid aortic valves: comparison with echocardiography and surgery .

AJR 2010
..
Índice

Ausencia o interrupción

VENA ÁCIGOS. Aumento. Normal Bipedestación < 10mm

VCI con continuación ácigos o hemiácigos.

Hipertensión portal

Pericarditis constrictiva

Fallo cardiaco

Obstrucción VCS/VCI

Insuficiencia tricúspide

Embarazo

Aneurisma Ganglios

Línea

Derrame pleural

Distancia diafragma-fundus

PARA-aórtica borrada Fundus desplazado medialmente

Linfoma B de cél grandes. Hepatopatía severa por hepatitis. Varices esofágicas en el tórax,

Índice

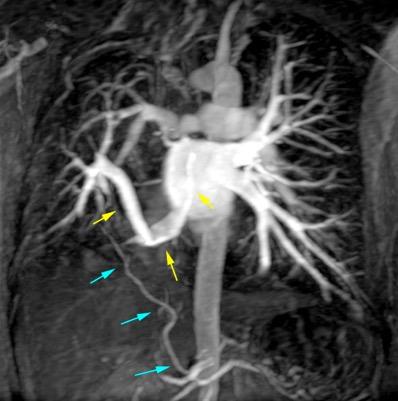

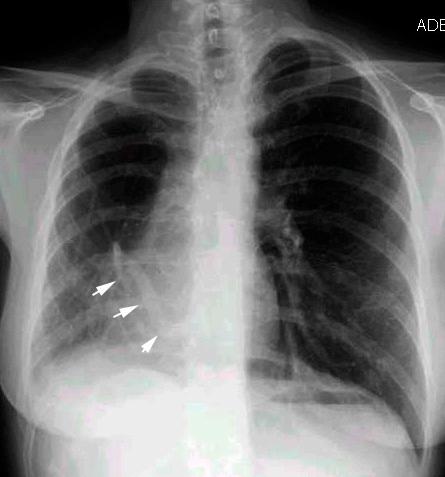

SÍNDROME VENOLOBAR

o de la cimitarra.

Raro. Retorno venoso anómalo parcial con shunt izquierda-derecha

1. Retorno curvo en forma de cimitarra de pulmón derecho a VCI

2. Hipoplasia variable de arteria pulmonar derecha

3. Dextroposición del corazón

4. Irrigación sistémica anómala del pulmón derecho. (Secuestro visible)

Masrani A, McWilliams S, Bhalla S, Woodard PK. Anatomical associations and radiological characteristics of Scimitar syndrome on CT and MR. J Cardiovasc Comput Tomogr. 2018

Konen E et al. Congenital Pulmonary Venolobar Syndrome: Spectrum of Helical CT Findings with Emphasis on Computerized Reformatting. Radiographics 2003

Índice

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
