NEIZRAVNO GRIJANI SPREMNICI VODE
VIŠE OD 60 ZEMALJA
4 KONTINENTA
Skenirajte ovaj kod kako biste pogledali korporativni video tvrtke TESY
TESY je jedan od vodećih Europskih proizvođača električnih bojlera za vodu, neizravno grijanih spremnika za vodu, električnih uređaja za grijanje i rješenja dizalica topline.
U posljednjem desetljeću tvrtka TESY pokazala je brzi razvoj i dovela svijetu široku paletu vrhunskih proizvoda i patentiranih rješenja koja udovoljavaju trenutnim zahtjevima za energetsku učinkovitost i zaštitu okoliša.
Tvrtka nastavlja svoju rast ulažući u najnovije tehnologije, proizvodne kapacitete i nove proizvode.
VIŠE OD 1000 ZAPOSLENIKA
4 TVORNICE
Od listopada 2017. godine tvrtka TESY je službeni član EHPA (Europsko udruženje dizalica topline), čiji je cilj pružiti tehničku i financijsku podršku europskim, nacionalnim i lokalnim vlastima u zakonodavnim i regulatornim pitanjima te pitanjima o energetskoj učinkovitosti.
Tvrtka TESY je također član Europske tehničke komisije koja radi na razvoju europskih propisa vezanih na energetsku učinkovitosti, za koju provodimo laboratorijska ispitivanja i analize električnih grijača vode kako bismo provjerili i validirali metodologiju opisanu u europskim propisima.
MISIJA VIZIJA
Podižemo ljestvicu u našoj industriji, kako bismo bili globalno prepoznati kao lider u inovacijama i dizajnu u rješenjima za toplu vodu i grijanje. Više udobnosti jednim dodirom.
Usmjerili smo svoja srca i umove na unošenje topline u vaš život.
VRIJEDNOSTI
STRAST
Mi smo strastveni tim profesionalaca-entuzijasta s ambicioznim ciljevima. Vodeći svojim primjerom, stvaramo kulturu koja nadahnjuje ljude da idu dalje. Stavljamo srce i um u sve što radimo kako bismo prihvatili dinamičnu promjenu.
INOVACIJA
Osoblje tvrtke TESY je otvorenog uma, željno učenja i nadahnuto za stvaranje. Izazivajući status quo, koristimo najnovije tehnologije u vrhunskoj funkcionalnosti i impresivnom dizajnu.
POVJERENJE
Zajednička vizija otvorenosti i integriteta temeljna je vrlina dugoročnih partnerstava tvrtke TESY. Podržavajući, lojalni i puni povjerenja, nudimo pouzdane proizvode i kvalitetu usluga s poštovanjem prema pojedincu.
SADRŽAJ
Stranica 2
Stranica 3
Stranica 4
Stranica 5 Stranica 6 Stranica 8
Stranica 10 Stranica 12 Stranica 14 Stranica 16
Stranica 18 Stranica 20 Stranica 22
Stranica 24 Stranica 26
Stranica 28
Stranica 30 Stranica 32
Stranica 34 Stranica 36 Stranica 38 Stranica 40 Stranica 42 Stranica 44 Stranica 46 Stranica 48
Stranica 50 Stranica 52
Stranica 54 Stranica 56 Stranica 58 Stranica 60 Stranica 62 Stranica 64 Stranica 66
Stranica 68 Stranica 70
Stranica 72 Stranica 74 Stranica 76
Stranica 78 Stranica 80 Stranica 82 Stranica 84 Stranica 86 Stranica 88 Stranica 90
Stranica 92 Stranica 94 Stranica 96 Stranica 98
Stranica 100
O tvrtki TESY
Misija, vizija, vrijednosti
Sadržaj
Korporativna društvena odgovornost
Tehnologija
Struktura čitanja kodova
Spremnici tople vode za kućanstvo za sustave dizalica topline
| s jednim dvostrukim izmjenjivačem topline visokog učinka | 160 L do 500 L
| s dva dvostruka izmjenjivača topline visokog učinka | 200 L do 500 L | s dva dvostruka izmjenjivača topline visokog učinka | 800 L i 1000 L
Spremnici tople vode za kućanstvo s ulazima i izlazima pod kutom od 45°
Spremnici tople vode za kućanstvo s ulazima i izlazima pod kutom od 45° | 200 L do 500 L
Spremnici tople vode za kućanstvo s ulazima i izlazima pod kutom od 45° | 800 L do 2000 L
Spremnici tople vode za kućanstvo s dva integrirana/paralelna izmjenjivača topline
Spremnici tople vode za kućanstvo | s dva integrirana/paralelna izmjenjivača topline | 200 L do 500 L
Spremnici tople vode za kućanstvo s jednim izmjenjivačem topline, s dva izmjenjivača | Klasa A
Spremnici tople vode za kućanstvo | s jednim izmjenjivačem topline | 200 L i 300 L
Spremnici tople vode za kućanstvo | s dva izmjenjivača topline | 200 L i 300 L
Spremnici tople vode za kućanstvo s jednim izmjenjivačem topline, s dva izmjenjivača | Klasa B, Klasa C
Spremnici tople vode za kućanstvo | bez izmjenjivača topline s 2 ulaza i 2 izlaza | 200 L i 500 L
Spremnici tople vode za kućanstvo | bez izmjenjivača topline s 2 ulaza i 2 izlaza | 800 L i 1000 L
Spremnici tople vode za kućanstvo | bez izmjenjivača topline s 2 ulaza i 2 izlaza | 1500 L i 2000 L
Spremnici tople vode za kućanstvo | s jednim izmjenjivačem topline | 160 L do 500 L
Spremnici tople vode za kućanstvo | s jednim izmjenjivačem topline | 800 L do 2000 L
Spremnici tople vode za kućanstvo | s dva izmjenjivača topline | 160 L do 500 L
Spremnici tople vode za kućanstvo | s dva izmjenjivača topline | 800 L do 2000 L
Spremnici tople vode za kućanstvo za ugradnju ispod zidnih kotlova
Spremnici tople vode za kućanstvo za ugradnju ispod zidnog kotla | s jednim izmjenjivačem topline | 120 L i 160 L
Međuspremnici malog kapaciteta za sustave dizalica topline
Međuspremnici malog kapaciteta za sustave dizalica topline s 2 ulaza i 2 izlaza i 1 džepom za senzor temperature | 30 L Slim
Međuspremnici malog kapaciteta za sustave dizalica topline s 2 ulaza i 2 izlaza i 1 džepom za senzor temperature | 50 L Slim
Međuspremnici malog kapaciteta za sustave dizalica topline s 4 ulaza i 4 izlaza i 2 džepa za senzor temperature | 50 L Slim
Međuspremnici malog kapaciteta za sustave dizalica topline s 4 ulaza i 4 izlaza i 2 džepa za senzor temperature | 80 L
Međuspremnici malog kapaciteta za sustave dizalica topline s 2 ulaza i 2 izlaza i 1 džepom za senzor temperature | 100 L
Međuspremnici malog kapaciteta za sustave dizalica topline s 4 ulaza i 4 izlaza i 2 džepa za senzor temperature | 100 L
Emajlirani međuspremnici za sustave dizalica topline
Emajlirani međuspremnici za sustave dizalica topline | 50 L i 80 L
Serije emajliranih i neemajliranih međuspremnika protiv kondenzacije za sustave dizalica topline
Emajlirani međuspremnici s rješenjem protiv kondenzacije | 160 L i 200 L
Neemajlirani međuspremnici sa sustavima rješenja protiv kondenzacije | bez izmjenjivača topline | 100 L do 200 L
Međuspremnici
Međuspremnici | bez izmjenjivača topline | 200 L do 500 L
Međuspremnici | bez izmjenjivača topline | 800 L do 2000 L
Međuspremnici | s jednim izmjenjivačem topline | 200 L do 500 L
Međuspremnici | s jednim izmjenjivačem topline | 800 L do 2000 L
Međuspremnici | s dva izmjenjivača topline | 400 L do 500 L
Međuspremnici | s dva izmjenjivača topline | 800 L do 2000 L
Kombinirani međuspremnici s valovitim higijenskim izmjenjivačem topline od nehrđajućeg čelika Kombinirani međuspremnici | s valovitim higijenskim izmjenjivačem topline od nehrđajućeg čelika | 500 L do 1000 L | s valovitim higijenskim izmjenjivačem topline od nehrđajućeg čelika s jednim izmjenjivačem topline | 500 L do 1000 L | s valovitim higijenskim izmjenjivačem topline od nehrđajućeg čelika s dva izmjenjivača topline | 800 L do 1000 L
Pribor
Tvrtka TESY se zalaže za integriranje korporativne društvene odgovornosti u sve poslovne politike i prakse i na taj način tijekom proizvodnje minimalizira utjecaj na okoliš.
Nastojimo stalno poboljšavati ustaljene procese i strogo se pridržavamo svih propisa o zaštiti okoliša.
Kako je naš fokus na učinkovitosti, naši uređaji također mogu koristiti alternativne izvore energije.
TEHNOLOGIJA
UKLONJIVA IZOLACIJA OD POLIESTERA
Uklonjiva poliesterska netkana izolacija koristi se za modele od 800 L do 2000 L. U crnoj je boji i s površinom od stiropora otpornog na udarce i letvicom za zatvaranje za montažu.
Vrsta spremnika za vodu
V – Nije emajlirano
EV – Vertikalno
emajlirano
Broj izmjenjivača topline u spremniku
S – Jedan izmjenjivač topline S2 – Dva izmjenjivača topline
Vanjski promjer spremnika u cm.
XX XXXX X XXXX XX XX XXX
Broj zavojnica u izmjenjivaču topline Grupa kapaciteta
6 9 4/7 10 11 2х23 2х14
STRUKTURA ČITANJA KODOVA
Primjeri
Br. st. 301409
Kratica za specifične informacije
45D – Ulazi i izlazi pod kutom od 45°
HP – Dizalica topline
B – 2 ulaza i 2 izlaza
Z – ugradnja ispod zidnog plinskog kotla
DN18 – Vrsta prirubnice
А – Energetska klasa
ACF – Spojnice za aktivno hlađenje
W – Bijeli PVC omotač
Vrsta spremnika za vodu
EV –Vertikalno emajlirano S –Jedan izmjenjivač topline
Broj zavojnica u izmjenjivaču topline Grupa kapaciteta
Vanjski promjer spremnika u cm.
EV 9 S 200 60
9 – zavojnice u izmjenjivaču topline
Br. st. 304998
Br. st.
305230
Vrsta spremnika za vodu
EV –Vertikalno emajlirano
Broj zavojnica u izmjenjivaču topline
Heat Exchanger 1
Integrirani/paralelni izmjenjivači topline
Broj zavojnica u izmjenjivaču topline
Vrsta spremnika za vodu
EV –Vertikalno emajlirano
Broj zavojnica u izmjenjivaču topline
S2 –Dva izmjenjivača topline
Grupa kapaciteta Vanjski promjer spremnika u cm.
Kratica za specifične informacije Ulazi i izlazi pod kutom od 45°
EV 7/5 S2 200 60 45D
5 – zavojnice u izmjenjivaču topline 2
7 – zavojnice u izmjenjivaču topline 1
Heat Exchanger 2
Grupa kapaciteta Vanjski promjer spremnika u cm.
EV 9 S + 13 S 200 60
vanjske unutarnje
9 – zavojnice 13 – zavojnice
Br. st. 305250
Vrsta spremnika za vodu
EV –Vertikalno emajlirano
Broj zavojnica u izmjenjivaču topline
S –Jedan izmjenjivač topline
Grupa kapaciteta Vanjski promjer spremnika u cm.
Konkretne informacije Dizalice topline
EV 2x15 S 300 65 HP
2х15 – Jedan dvostruki izmjenjivač topline s 15 zavojnica
Dvostruki izmjenjivač topline
Vrsta spremnika za vodu
EV –Vertikalno emajlirano
Broj zavojnica u izmjenjivaču topline
Broj zavojnica u izmjenjivaču topline
S2 –Dva izmjenjivača topline
Grupa kapaciteta
Vanjski promjer spremnika u cm.
Konkretne informacije Dizalice topline
EV 2x5 2x12 S2 300 60 HP
2х5 – Dvostruki izmjenjivač topline s 5 zavojnica
2х12 – Dvostruki izmjenjivač topline s 12 zavojnica
Dvostruki izmjenjivač topline
PREDNOSTI
SPREMNICI TOPLE VODE ZA KUĆANSTVO S
IZMJENJIVAČIMA TOPLINE VELIKE SNAGE ZA
SUSTAVE DIZALICE TOPLINE
Podni neizravno grijani spremnici vode za proizvodnju tople vode za kućanstvo s dvostrukim izmjenjivačem topline s unutarnjim kolektorom i velikom površinom, pogodni za korištenje s niskotemperaturnim izvorima topline. Ova obitelj proizvoda posebno je dizajnirana za sustave dizalica topline.
Asortiman uključuje modele:
od 160 L do 500 L s dvostrukim izmjenjivačem topline visokog učinka od 200 L do 1000 L s dva dvostruka izmjenjivača topline visokog učinka
Prednosti:
D vostruki izmjenjivač topline visokog učinka povećava učinkovitost niskotemperaturnih izvora topline.
Smanjeni hidraulički otpor (pad tlaka) izmjenjivača topline s većim promjerom ulaza i izlaza na G1 1/2. (model od 160 L s ulazima/izlazima na G1).
Izmjenjivači topline velikih površina za spajanje na dizalice topline ili sustave kondenzacijskih plinskih kotlova.
Prikladno za rad s niskotemperaturnim izvorima topline.
Visoko kvalitetni EMAJL PREMAZ s tehnologijom TESY CrystalTech PRO. ZAŠTITA MAGNEZIJEVIM ANODAMA unutarnje površine spremnika za produženi vijek trajanja proizvoda.
VISOKO UČINKOVITA IZOLACIJA za minimalne gubitke topline za modele do 500 L.
Visoko učinkovita UKLONJIVA IZOLACIJA OD POLIESTERA za modele 800 L i 1000 L.
SPREMNICI TOPLE VODE ZA KUĆANSTVO
za sustave dizalica topline
s jednim dvostrukim izmjenjivačem
topline visokog učinka
160 L do
500 L
energetske učinkovitosti
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica
Pad tlaka zavojnice pri protoku m³/h
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 55°
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S1) zavojnica 55°
Pad tlaka zavojnice pri protoku m³/h (S1) zavojnica 55° mBar (l/min)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
Spremnici tople vode za kućanstvo za sustave dizalica topline | s jedim dvostrukim izmjenjivačem topline visokog učinka | 160 L do 500 L
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
R recirkulacija
T termometar
TR otvor za regulator temperature
TS1 termo džep 1. razine
TS2 termo džep 2. razine
TS3 termo džep 3. razine
EE otvor za električni element
MA1 magnezijeva anoda 1
MA2 magnezijeva anoda 2 G1 1/2
MA3 magnezijeva anoda 3
TS3 nije dostupan za model od 200 L Oznake navoja prema EN ISO 228-1!
S2
s dva dvostruka izmjenjivača
topline visokog učinka
200 L do 500 L
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1)
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S2) zavojnica 80⁰ min (l/min)
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 55⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 55⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 55⁰ L
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S1) zavojnica 55⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S1) zavojnica 55⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S2) zavojnica 55⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
Pad tlaka zavojnice pri protoku m³/h (S2)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
tople vode za kućanstvo za sustave dizalica
| s dva dvostruka izmjenjivača topline visokog učinka | 200 L do 500 L
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline G1 1/2 G1 1/2 G1 1/2
IS2 ulaz izmjenjivača topline G1 1/2 G1
OS2 izlaz izmjenjivača topline G1 1/2 G1 1/2 G1 1/2
R recirkulacija G3/4 G3/4 G3/4
T termometar Ø14 Ø14 Ø14
TR otvor za regulator temperature G1/2 G1/2 G1/2
TS1 termo džep 1. razine G1/2 G1/2 G1/2
TS2 termo džep 2. razine G1/2 G1/2 G1/2
TS3 termo džep 3. razine - G1/2 G1/2
EE otvor za električni element G1 1/2 G1 1/2 G1 1/2
MA1 magnezijeva anoda 1 G3/4 G3/4 G3/4
MA2 magnezijeva anoda 2 G1 1/2 G1 1/2 G1 1/2
MA3 magnezijeva anoda 3 - - G1 1/2
TS3 nije dostupan za model od 200 L Modeli od 200 L i 300 L imaju dvije magnezijeve anode Oznake navoja prema EN ISO 228-1!
PRIMJER UGRADNJE I SPAJANJA
±5 mm
Dimenzije
s dva dvostruka izmjenjivača topline visokog učinka
800 L i
1000 L
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰ L
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica 80⁰ L
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S2) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 55⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 55⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 55⁰ L
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S1) zavojnica 55⁰ L
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S1) zavojnica 55⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C primarne strane (S2) zavojnica 55⁰ min (l/min)
Pad tlaka zavojnice pri protoku m³/h (S1)
Pad tlaka zavojnice pri protoku m³/h (S2)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva) Visoko učinkovita UKLONJIVA IZOLACIJA OD POLIESTERA za modele od 800 L do 2000 L.
(33.3)
Spremnici tople vode za kućanstvo za sustave dizalica topline | s dva dvostruka izmjenjivača topline visokog učinka | 800 L i 1000 L
CW ulaz hladne vode
izlaz tople vode
ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
IS2 ulaz izmjenjivača topline
OS2 izlaz izmjenjivača topline
otvor za regulator
TS1 termo džep 1. razine
TS2 termo džep 2. razine
TS3 termo džep 3. razine
PRIMJER UGRADNJE I SPAJANJA
SPREMNICI TOPLE VODE ZA KUĆANSTVO S ULAZIMA I IZLAZIMA POD KUTOM 45°
Bar
Izlaz tople vode
S2 ulaz izmjenjivača topline
Recirkulacija
S2 izlaz izmjenjivača topline
S1 ulaz izmjenjivača topline
S1 izlaz izmjenjivača topline
Ulaz hladne vode
Otvor za regulator temperature
Termo džep 2. razine
Termo džep 1. razine
Servisni otvor
PREDNOSTI

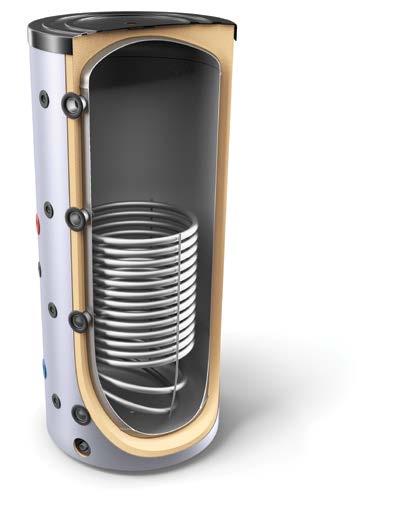

Tvrtka TESY je razvila novu ponudu neizravno grijanih spremnika vode s ulazima i izlazima pod kutom od 45° za JEDNOSTAVNU I PRAKTIČNU INSTALACIJU.
Prikladno za NOVE INSTALACIJE i RENOVACIJE postojećih sistema. Posebno dizajnirano za instalaciju u uskim prostorima s JEDNOSTAVNIM PRISTUPOM do svih otvora za održavanje.
Široka paleta modela od 200 do 2000 L PODNIH spremnika za toplu vodu u kućanstvima. Kompatibilni za upotrebu u stambenim zgradama za jednu i više obitelji, kao i u uredima, rekreacijskim i industrijskim prostorima.
UŠTEDA PROSTORA. Posebno dizajnirano za uske prostore, kao što su male tehničke prostorije, kutovi ili prostori ispod stepenica.
Visoko kvalitetni EMAJL PREMAZ s tehnologijom TESY CrystalTech PRO
DVA IZMJENJIVAČA TOPLINE za spajanje na OBNOVLJIVE ZELENE IZVORE ENERGIJE poput solarnih panela i drugih izvora topline.
Niski položaj donjeg izmjenjivača topline što osigurava učinkovito zagrijavanje vode u hladnom dijelu spremnika.
ZAŠTITA MAGNEZIJEVIM ANODAMA unutarnje površine spremnika za produženi vijek trajanja proizvoda:
JEDNA MG+ anoda za model od 200 L
DVIJE MG+ anode za modele od 300 L do 1000 L
TRI MG+ anode za modele od 1500 L do 2000 L
Visoko učinkovita IZOLACIJA PU PJENOM BEZ CFC za modele do 500 L.
Visoko učinkovita UKLONJIVA IZOLACIJA OD POLIESTERA za modele od 800 L do 2000 L.
SERVISNI OTVOR za jednostavan pregled i održavanje.
Mogućnost za ugradnju grijača različite snage.
Džep za ugradnju regulatora topline.
Džepovi za senzore temperature.
Indikator temperature.
S2
SPREMNICI TOPLE
s ulazima i izlazima
kutom od 45°
200 L do
500 L
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne
(S1) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰ L
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S2) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
Pad tlaka zavojnice pri protoku m³/h (S2)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
(l/min)
CW ulaz hladne vode G1 G1 G1
izlaz tople vode G1 G1 G1
IS1 ulaz izmjenjivača topline G1 G1 G1
OS1 izlaz izmjenjivača topline G1 G1 G1
IS2 ulaz izmjenjivača topline G1 G1 G1
OS2 izlaz izmjenjivača topline G1 G1 G1
R recirkulacija G3/4 G3/4 G3/4
T termometar Ø 14x1.5 Ø 14x1.5 Ø 14x1.5
TR otvor za regulator temperature G1/2 G1/2 G1/2
TS1 termo džep 1. razine G1/2 G1/2 G1/2
TS2 termo džep 2. razine G1/2 G1/2 G1/2
EE otvor za električni element G1 1/2 G1 1/2
magnezijeva anoda 1 - G3/4 G3/4
magnezijeva anoda
ØC
Promjer s izolacijom
SPREMNICI TOPLE
s ulazima i izlazima
S2
Klasa energetske učinkovitosti
radna temperatura izmjenjivača topline
Nazivni tlak
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S2) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
Pad tlaka zavojnice pri protoku m³/h (S2)
*10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
(l/min)
ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
IS2 ulaz izmjenjivača topline
OS2 izlaz izmjenjivača topline
R recirkulacija
T termometar
TR otvor za regulator temperature
TS1 termo džep 1. razine
TS2 termo džep 2. razine
EE otvor za električni element
magnezijeva anoda 1
SPREMNICI TOPLE VODE ZA
PREDNOSTI
SPREMNICI TOPLE VODE
ZA KUĆANSTVO
S DVA INTEGRIRANA/PARALELNA IZMJENJIVAČA TOPLINE

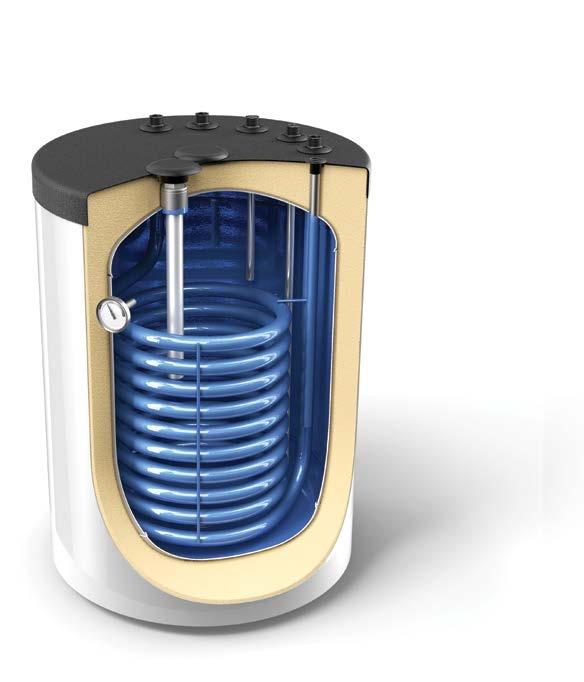

Podni neizravno grijani spremnici vode s dva integrirana izmjenjivača topline za proizvodnju tople vode za kućanstvo. Izmjenjivači topline posebno su projektirani kako bi zadržali sličnu površinu za izmjenu topline na objema serpentinama.
Asortiman uključuje modele od 200, 300 i 500 L.
Prednosti:
Učinkovito zagrijavanje pune količine vode s dva integrirana izmjenjivača topline velike površine.
VISOKO UČINKOVITA IZOLACIJA PU pjena bez CFC za minimalne gubitke topline.
Visoko kvalitetni EMAJL PREMAZ s tehnologijom TESY CrystalTech PRO.
MAGNESIUM ANODES PROTECTION of the inner tank surface for extended product life.
Mogućnost za ugradnju grijača različite snage.
SERVISNI OTVOR za jednostavno čišćenje i održavanje.
Otvor za recirkulaciju.
S2
s dva integrirana/paralelna izmjenjivača topline
200 L do 500 L
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1+ S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰ L
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica 80⁰ L
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1+ S2) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S2) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1+ S2) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
Pad tlaka zavojnice pri protoku m³/h (S2)
Pad tlaka zavojnice pri protoku m³/h (S1+ S2)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
topline | 200 L do 500 L
PRIMJER UGRADNJE I SPAJANJA
CW ulaz hladne vode G1 G1 G1
HW izlaz tople vode G1 G1 G1
IS1 ulaz izmjenjivača topline G1 G1 G1
OS1 izlaz izmjenjivača topline G1 G1 G1
IS2 ulaz izmjenjivača topline G1 G1 G1
OS2 izlaz izmjenjivača topline G1 G1 G1
R recirkulacija G3/4 G3/4 G3/4
T termometar Ø 14x1.5 Ø 14x1.5 Ø 14x1.5
TR otvor za regulator temperature G1/2 G1/2 G1/2
TS1 termo džep 1. razine G1/2 G1/2 G1/2
TS2 termo džep 2. razine G1/2 G1/2 G1/2
TS3 termo džep 3. razine G1/2 G1/2 G1/2
EE otvor za električni element G1 1/2 G1 1/2 G1 1/2
MA1 magnezijeva anoda 1 G3/4 G3/4 G3/4
MA2 magnezijeva anoda 2 G1 1/2 G1 1/2 G1 1/2 Oznake navoja prema EN ISO
SPREMNICI TOPLE VODE ZA KUĆANSTVO
S JEDNIM IZMJENJIVAČEM TOPLINE, S DVA IZMJENJIVAČA
CLASS A
PREDNOSTI
SPREMNICI TOPLE VODE ZA KUĆANSTVO S
VISOKOM ENERGETSKOM UČINKOVITOSTI
KLASE A
Širok izbor podnih neizravno grijanih spremnika vode za proizvodnju tople vode za kućanstvo, projektiranih za optimizaciju potrošnje energije, osiguravajući minimalne toplinske gubitke zahvaljujući izolaciji A klase energetske učinkovitosti. Pogodan za ugradnju u stambene zgrade za jednu i više obitelji kao i za komercijalnu primjenu.
Asortiman uključuje modele od 200 L i 300 L u klasi energetske učinkovitosti A: s jednim izmjenjivačem topline s dva izmjenjivača topline
Prednosti:
VISOKO UČINKOVITA IZOLACIJA u skladu s najnovijim industrijskim propisima – ERP klasa A
Visoko kvalitetni EMAJL PREMAZ s tehnologijom TESY CrystalTech PRO. ZAŠTITA MAGNEZIJEVIM ANODAMA unutarnje površine spremnika za produženi vijek trajanja proizvoda.
SERVISNI OTVOR za jednostavan pregled i održavanje. Mogućnost za ugradnju grijača različite snage.
Džep za ugradnju regulatora topline.
Džepovi za senzore temperature.
s jednim izmjenjivačem topline
200 L i
300 L
Aclass
Klasa energetske učinkovitosti
*10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva) CLASS A
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰ L
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
Spremnici tople vode za kućanstvo |
PRIMJER UGRADNJE I SPAJANJA
Model
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline G1
recirkulacija
TR otvor za regulator temperature G1/2 G1/2
TS1 termo džep 1. razine G1/2 G1/2
EE otvor za električni element G1 1/2 G1 1/2
MA1 magnezijeva anoda 1 G3/4 G3/4
MA2 magnezijeva anoda 2 G1 1/2 G1 1/2 Oznake navoja prema EN ISO 228-1!
s dva izmjenjivača topline
200 L i 300 L
Aclass
Klasa energetske učinkovitosti
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰ L
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica 80⁰ L
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S2) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S2)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
Spremnici tople vode za kućanstvo | s
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline G1
IS2 ulaz izmjenjivača topline G1
OS2 izlaz izmjenjivača topline G1
recirkulacija
termometar
TR otvor za regulator
TS1 termo džep 1. razine G1/2 G1/2
TS2 termo džep 2. razine G1/2 G1/2
EE otvor za električni element G1 1/2 G1 1/2
MA1 magnezijeva anoda 1 G3/4 G3/4
MA2 magnezijeva anoda 2 G1 1/2
SPREMNICI TOPLE VODE ZA KUĆANSTVO
S JEDNIM IZMJENJIVAČEM TOPLINE, S DVA IZMJENJIVAČA
CLASS B
CLASS C
PREDNOSTI
SPREMNICI TOPLE VODE ZA KUĆANSTVO BEZ, S JEDNIM IZMJENJIVAČEM TOPLINE, S DVA IZMJENJIVAČA
Širok asortiman podnih neizravno grijanih spremnika vode za proizvodnju tople vode za kućanstvo, pogodan za ugradnju u stambene zgrade za jednu i više obitelji kao i za komercijalnu primjenu.
Asortiman uključuje modele od 160 L do 2000 L u klasi energetske učinkovitosti B ili C: s jednim izmjenjivačem topline s dva izmjenjivača topline bez izmjenjivača topline s dva ulaza i dva izlaza
Prednosti:
VISOKO UČINKOVITA IZOLACIJA u skladu s najnovijim industrijskim propisima – ERP klasa B i C
Visoko kvalitetni EMAJL PREMAZ s CrystalTech PRO
ZAŠTITA MAGNEZIJEVIM ANODAMA unutarnje površine spremnika za produženi vijek trajanja proizvoda:
• DVIJE MG+ anode za modele od 160 L do 1000 L
• TRI MG+ anode za modele od 1500 L do 2000 L
Servisni otvor za jednostavan pregled i održavanje.
Servisni otvor za jednostavan pregled i održavanje.
Servisni otvor za jednostavan pregled i održavanje.
Džepovi za senzore temperature.

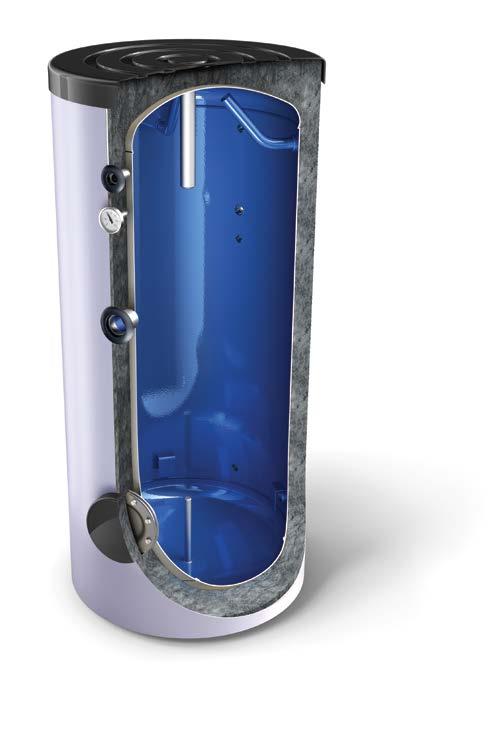

SPREMNICI TOPLE VODE
bez izmjenjivača topline s 2 ulaza i 2 izlaza
200 L do
500 L
PRIMJER UGRADNJE I SPAJANJA
SPREMNICI TOPLE VODE
bez izmjenjivača topline s 2 ulaza i 2 izlaza
800 L i 1000 L
PRIMJER UGRADNJE I SPAJANJA
SPREMNICI TOPLE VODE
bez izmjenjivača topline s 2 ulaza i 2 izlaza
1500 L i 2000 L
Spremnici tople vode za kućanstvo |
PRIMJER UGRADNJE I SPAJANJA
TS1 termo džep 1. razine G1/2 G1/2
TS2 termo džep 2. razine G1/2 G1/2
TS3 termo džep 3. razine G1/2 G1/2
otvor za električni element
L1 1. razina G2 G2 L2 2. razina G2 G2 MA1 magnezijeva anoda 1 G1 1/4 G1 1/4 MA2 magnezijeva anoda 2 G1 1/4 G1 1/4
MA3 magnezijeva anoda 3 G1 1/4 G1 1/4
SPREMNICI TOPLE VODE
s jednim
izmjenjivačem
topline
160 L do 500 L
CLASS B
CLASS C
površina izmjenjivača
kapacitet izmjenjivača
gubici ΔT45K
Klasa energetske učinkovitosti
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
Spremnici tople vode za kućanstvo |
PRIMJER UGRADNJE I SPAJANJA
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
R recirkulacija
TR otvor za regulator temperature
TS1 termo džep 1. razine
EE otvor za električni element
MA1 magnezijeva anoda 1
MA2 magnezijeva anoda 2
SPREMNICI TOPLE VODE
s
jednim izmjenjivačem topline
CLASS C
Klasa energetske učinkovitosti
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
Uklonjiva poliesterska netkana izolacija koristi se za modele od 800 L do 2000 L.
Spremnici tople vode za kućanstvo | s
PRIMJER UGRADNJE I SPAJANJA
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
recirkulacija
termometar
TR otvor za regulator temperature
TS1 termo džep 1. razine
EE otvor za električni element
MA1 magnezijeva anoda 1
MA2 magnezijeva anoda 2 G1 1/4
MA3 magnezijeva anoda 3 -
Modeli od 800 L i 1000 L imaju dvije magnezijeve anode. Oznake navoja prema EN ISO 228-1!
SPREMNICI TOPLE VODE
s dva izmjenjivača topline
CLASS B
CLASS C
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S2) zavojnica 80⁰
Pad tlaka zavojnice
Pad tlaka zavojnice pri protoku m³/h (S2)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
IS2 ulaz izmjenjivača topline
OS2 izlaz izmjenjivača topline
R recirkulacija
termometar
TR otvor za regulator temperature
TS1 termo džep 1. razine
TS2 termo džep 2. razine
EE otvor za električni element
MA1 magnezijeva anoda 1 G3/4 G3/4 G3/4 G3/4 G3/4
MA2 magnezijeva anoda 2
S2
s dva izmjenjivača topline
energetske učinkovitosti
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S2) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S2) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S2) zavojnica 80⁰
Pad tlaka zavojnice pri
Pad tlaka zavojnice pri protoku m³/h (S2)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
tople vode za kućanstvo | s dva izmjenjivača topline | 800 L do 2000 L
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
IS2 ulaz izmjenjivača topline
OS2 izlaz izmjenjivača topline
R recirkulacija
termometar
TR otvor za regulator temperature
TS1 termo džep 1. razine
TS2 termo džep 2. razine
EE otvor za električni element G1
MA1 magnezijeva anoda
magnezijeva
PRIMJER UGRADNJE I SPAJANJA
SPREMNICI TOPLE VODE ZA KUĆANSTVO ZA UGRADNJU
ISPOD ZIDNIH KOTLOVA
PREDNOSTI
SPREMNICI TOPLE VODE ZA KUĆANSTVO ZA
UGRADNJU ISPOD ZIDNIH KOTLOVA
Podni neizravno grijani spremnici vode s kompaktnim vanjskim dimenzijama, povećanom površinom unutarnjeg izmjenjivača topline i prikladno smještenim utičnicama za jednostavno spajanje.
Asortiman uključuje modele od 120 L i 160 L kapaciteta s izmjenjivačem topline.
Prednosti:
Kompaktne ukupne dimenzije, pogodne za ugradnju ispod zidnih kotlova, kao što su plinski, električni ili drugi.
Prikladno postavljanje izlaza u polukrug iznad gornjeg poklopca za ugradnju ispod plinskog kotla.
Mogućnost rada s plug-and-play električnim grijačima (3 kW) kao rezervom.
Visoko učinkovita PU izolacija, razvijena za održavanje tople vode dulje vrijeme i za smanjenje gubitaka topline.
Odvodni otvor.
Snažan izmjenjivač topline.
Energetski učinkovit uređaj u skladu s europskim propisima (klasa A za model od 120 L).
SPREMNICI TOPLE VODE ZA
ISPOD ZIDNOG KOTLA
s jednim izmjenjivačem topline
energetske učinkovitosti
Učinak P ponovnog zagrijavanja izmjenjivača topline pri brzini protoka primarne strane (S1) zavojnica 80⁰
V40 - isporučena topla voda s temperaturom od najmanje 40 °C (S1) zavojnica 80⁰
Vrijeme ponovnog zagrijavanja 10 - 60 °C* primarne strane (S1) zavojnica 80⁰
Pad tlaka zavojnice pri protoku m³/h (S1)
* 10 ℃ - temperatura hladne vode, 60 ℃ - temperatura tople vode (voda za kućanstva)
PRIMJER UGRADNJE I SPAJANJA
CW ulaz hladne vode G3/4B G3/4B
HW izlaz tople vode G3/4B G3/4B
IS1 ulaz izmjenjivača topline G3/4B G3/4B
OS1 izlaz izmjenjivača topline G3/4B G3/4B
R recirkulacija G3/4B G3/4B
T termometar Ø14 Ø14
TR otvor za regulator temperature G1/2 G1/2
TS1 termo džep 1. razine TS1Ø10 TS1Ø10
TS2 termo džep 2. razine TS2Ø16 TS2Ø16
D odvod G3/4 G3/4
MA1 magnezijeva anoda 1 G1 1/4" G1 1/4"
Oznake navoja prema EN ISO 228-1!
ZA SUSTAVE DIZALICA TOPLINE
PREDNOSTI
NEEMAJLIRANI MEĐUSPREMNICI ZA SUSTAVE DIZALICA TOPLINE
Asortiman međuspremnika malog kapaciteta uključuje modele od 30 L Slim, 50 L Slim, 80 L i 100 L za okomitu ugradnju u zid.
Prednosti:
INSUTECH tehnologija koja stvara VISOKO UČINKOVITU IZOLACIJU za očuvanje temperature tekućine.
METALNI ULAZI I IZLAZI s G1 ½” za veliki protok:
• 4 ULAZA i 4 IZLAZA za spajanje na DVA IZVORA topline - modeli P2 od 50 L, 80 L i 100 L
• 2 ULAZA i 2 IZLAZA - modeli P1 od 30 L, 50 L i 100 L
DŽEPOVI ZA SENZORE TEMPERATURE:
• 2 DŽEPA - modeli P2 od 50 L, 80 L i 100 L
• 1 DŽEP - modeli P1 od 30 L, 50 L i 100 L
Mogućnost UGRADNJE GRIJAČA
INTEGRIRANA MONTAŽNA PLOČA za okomitu montažu na zid.
AV otvor.
Nazivni tlak od 6 bara.
Mogućnost ANTIKONDENZACIJSKE IZOLACIJE na priključcima.
Estetski bijeli metalni omotač.
PRIBOR
AK antikondenzacija TESY VB 306090
AK PA GF utičnica G1 1/2 TESY VB 306091
AK termoset G1/2 TESY VB 306092
Komplet od 4 komada plastična čepa, K-flex brtve i dvostrane naljepnice
Komplet od 4 komada poliamidna čepa G1 ½ s O-prstenovima
Komplet od 2 komada mesinganih čahura za termo džepove, kabelske uvodnice i K-flex brtve
Koristi se za sprječavanje vlage oko priključaka kada se međuspremnici koriste u načinu hlađenja.
Koristi se za pokrivanje neiskorištenih spojeva međuspremnika.
Dvije mesingane čahure s kabelskim uvodnicama koriste se za termo džepove. K-flex brtve su neobavezne za sprječavanje vlage oko priključaka kada se koriste međuspremnici u sustavu hlađenja.

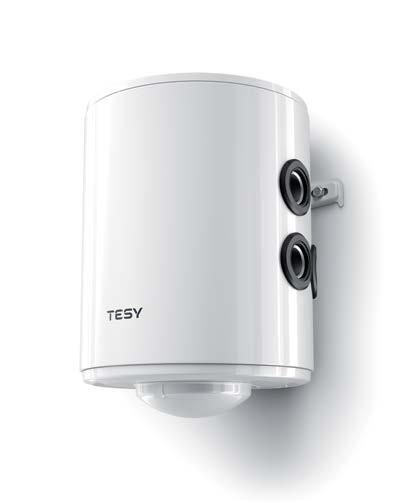

ZA sustave dizalica topline
s 2 ulaza i 2 izlaza i 1 džepom za
senzor temperature
30 L SLIM
Međuspremnici malog kapaciteta za sustave dizalica topline | s 2 ulaza i 2 izlaza | 1 džep za senzor temperature
PRIMJER UGRADNJE I SPAJANJA
TS1 džep za senzor temperature 1. razine G 1/2
otvor za sustav ventilacije zraka G 1/2 EE otvor za električni element/ isupuštanje
razina
1/2
ZA sustave dizalica topline
s 2 ulaza i 2 izlaza i 1 džepom za
senzor temperature
Međuspremnici malog kapaciteta za sustave dizalica topline | s 2 ulaza i 2 izlaza I 1 džepom za senzor temperature
PRIMJER UGRADNJE I SPAJANJA
džep za senzor temperature 1. razine
otvor za sustav ventilacije zraka G 1/2
otvor za električni element/ isupuštanje

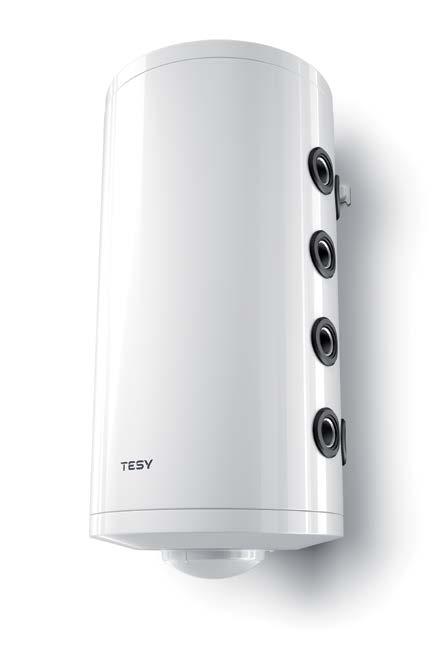

za sustave dizalica topline
s 4 ulaza i 4 izlaza i 2 džepa za
senzor temperature
Međuspremnici malog kapaciteta za
dizalica
| s 4 ulaza i 4 izlaza | 2 džepa za senzor temperature
PRIMJER UGRADNJE I SPAJANJA
otvor za sustav ventilacije zraka
otvor za električni element/ isupuštanje
za sustave dizalica topline
s 4 ulaza i 4 izlaza i 2 džepa za
senzor temperature
80 L
Međuspremnici malog kapaciteta za
dizalica
| s 4 ulaza i 4 izlaza | 2 džepa za senzor temperature
L1,2,3,4
PRIMJER UGRADNJE I SPAJANJA
džep za senzor temperature 1. razine
džep za senzor temperature 2. razine G 1/2
otvor za sustav ventilacije zraka G 1/2
otvor za električni element/ isupuštanje
za sustave dizalica topline
s 2 ulaza i 2 izlaza i 1 džepom
za senzor temperature
100 L
Međuspremnici malog kapaciteta za sustave dizalica
| s 2 ulaza i 2 izlaza | 1 džep za senzor temperature
PRIMJER UGRADNJE I SPAJANJA
otvor za sustav ventilacije zraka
otvor za električni element/ isupuštanje
za sustave dizalica topline
s 4 ulaza i 4 izlaza i 2 džepa za
senzor temperature
100 L
L1,2,3,4
Međuspremnici malog kapaciteta za sustave dizalica
| s 4 ulaza i 4 izlaza | 2 džepa za senzor temperature
L1 L2 L2 L3 L3 L4 L4
PRIMJER UGRADNJE I SPAJANJA
džep za senzor temperature 1. razine G 1/2
džep za senzor temperature 2. razine G 1/2
otvor za sustav ventilacije zraka G 1/2
otvor za električni element/ isupuštanje
1. razina
2. razina
3. razina
4. razina
PREDNOSTI
EMAJLIRANI MEĐUSPREMNICI
ZA SUSTAVE TOPLINSKE PUMPE
Asortiman uključuje modele kapaciteta 50 L i 80 L bez izmjenjivača topline za zidnu ugradnju.
Prednosti:
Izolacija od 50 mm PU visoke gustoće za male gubitke energije.
4 ulaza i 4 izlaza s G 1.1/4“ za veći protok.
Klasa B visoke energetske učinkovitosti.
Stratifikacijski nosači na gornjim i donjim ulazima i izlazima.
Odvod na G 1½”.
Ventilacija zraka na G ¾”.
Nazivni tlak od 6 bara.
Mogućnost UGRADNJE GRIJAČA.
50 L i 80 L
Emajlirani međuspremnici za sustave toplinske pumpe
PRIMJER UGRADNJE I SPAJANJA
EMAJLIRANIH I NEEMAJLIRANIH
MEĐUSPREMNIKA PROTIV KONDENZACIJE
ZA SUSTAVE DIZALICA TOPLINE
Bar
PREDNOSTI
SERIJE MEĐUSPREMNIKA PROTIV KONDENZACIJE ZA SUSTAVE DIZALICA TOPLINE
Međuspremnici, posebno dizajnirani da budu kompatibilni sa sustavima dizalica topline.
Raspon uključuje modele od 100 L, 160 L i 200 L, podne, bez izmjenjivača topline.
Prednosti:
Optimalan rad u načinu grijanja i hlađenja.
RJEŠENJE PROTIV KONDENZACIJE. Dodatna izolacija oko svih ulaza i izlaza za sprječavanje kondenzacije u načinu hlađenja.
Klasa A (100 L) i klasa B (160 - 200 L) visoke energetske učinkovitosti.
4 ulaza i 4 izlaza veličine G1 1/2 osiguravaju visok protok.
Dodatni džepovi za ventilaciju i odvod zraka.
Inovativne mlaznice za raslojavanje na svim ulazima i izlazima.
2 džepa za senzor temperature (1 za model od 100 L).
160 L i 200 L
CLASS B
PRIMJER UGRADNJE I SPAJANJA
otvor za sustav ventilacije zraka
bez izmjenjivača topline
CLASS B
Neemajlirani međuspremnici sa sustavima rješenja protiv
| bez izmjenjivača topline | 100 L do 200 L
Odvod
L1 1. razina
L2 2. razina
G1 1/2 G1 1/2 G1 1/2
G1 1/2 G1 1/2 G1 1/2
L3 3. razina G1 1/2 G1 1/2 G1 1/2
PRIMJER UGRADNJE I SPAJANJA
MEĐUSPREMNICI
Bar
PREDNOSTI
MEĐUSPREMNICI
ZA SUSTAVE GRIJANJA
Širok izbor međuspremnika za rad u zatvorenim sustavima grijanja.
Raspon uključuje modele od 200 L do 2000 L s dva, jednim ili bez izmjenjivača topline.
Prednosti:
Četiri termo džepa.
Visoko učinkovita izolacija od PU pjene bez CFC za modele od 200 L do 500 L. Visoko učinkovita UKLONJIVA IZOLACIJA OD POLIESTERA za modele od 800 L do 2000 L. Izmjenjivači topline velike površine.
MEĐUSPREMNICI
bez izmjenjivača topline
200 L do
500 L
Međuspremnici
PRIMJER UGRADNJE I SPAJANJA
TS1 termo džep 1. razine
TS2 termo džep 2. razine
TS3 termo džep 3. razine
TS4 termo džep 4. razine
AV otvor za sustav ventilacije zraka
D Odvod
L1 1. razina
L2 2. razina
L3 3. razina
L4 4. razina
MEĐUSPREMNICI
bez izmjenjivača topline
Međuspremnici
PRIMJER UGRADNJE I SPAJANJA
TS4 termo džep 4. razine
otvor za sustav ventilacije zraka
MEĐUSPREMNICI
s jednim izmjenjivačem topline
200 L do
500 L
PRIMJER UGRADNJE I SPAJANJA
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
TS1 termo džep 1. razine
TS4 termo džep 4. razine
TSS1 thermo sensor pocket heat exchanger
Solid fuel boiler
MEĐUSPREMNICI
s jednim izmjenjivačem topline 800 L
PRIMJER UGRADNJE I SPAJANJA
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
TS1 termo džep 1. razine
termo džep 2. razine
TS3 termo džep 3. razine
TS4 termo džep 4. razine
TSS1 thermo sensor pocket heat exchanger
3. razina
4. razina
MEĐUSPREMNICI
s dva izmjenjivača topline
400 L do
500 L
Međuspremnici | s
PRIMJER UGRADNJE I SPAJANJA
IS1 ulaz izmjenjivača topline G1 G1
OS1 izlaz izmjenjivača topline G1 G1
IS2 ulaz izmjenjivača topline G1 G1
OS2 izlaz izmjenjivača topline G1 G1
TS1 termo džep 1. razine G1/2 G1/2
TS2 termo džep 2. razine G1/2 G1/2
TS3 termo džep 3. razine G1/2 G1/2
TS4 termo džep 4. razine G1/2 G1/2
TSS1 thermo sensor pocket heat exchanger G1/2 G1/2
TSS2 thermo sensor pocket heat exchanger G1/2 G1/2
L1 1. razina
L2 2. razina
L3 3. razina
1/2 G1 1/2 L4 4. razina
MEĐUSPREMNICI
s dva izmjenjivača topline
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
IS2 ulaz izmjenjivača topline
OS2 izlaz izmjenjivača topline
TS1 termo džep 1. razine
TS2 termo džep 2. razine
TS3 termo džep 3. razine
TS4 termo džep 4. razine G1/2
TSS1 thermo sensor pocket heat exchanger
TSS2 thermo sensor pocket heat exchanger
L1 1. razina
L2 2. razina
L3 3. razina
L4 4. razina
PRIMJER UGRADNJE I SPAJANJA
KOMBINIRANI MEĐUSPREMNICI
S VALOVITIM HIGIJENSKIM
IZMJENJIVAČEM TOPLINE OD NEHRĐAJUĆEG ČELIKA
PREDNOSTI
KOMBINIRANI MEĐUSPREMNICI ZA SUSTAVE
GRIJANJA I PROIZVODNJU TOPLE VODE ZA KUĆANSTVO
Međuspremnici za sustave grijanja u kombinaciji s proizvodnjom tople vode za kućanstvo.
Voda za potrebe kućanstva osigurana je kontinuiranim protokom kroz valovitu serpentinu od nehrđajućeg čelika.
Ovaj proces proizvodnje potrošne tople vode je visoko učinkovit i osigurava nisku potrošnju energije u usporedbi sa standardnim modelima.
Asortiman uključuje modele od 500 L do 1000 L s: higijenskom valovitom zavojnicom od nehrđajućeg čelika i dva izmjenjivača topline higijenskom valovitom zavojnicom od nehrđajućeg čelika i jednim izmjenjivačem topline higijenskom valovitom zavojnicom od nehrđajućeg čelika
Prednosti:
Proizvodnja tople vode za kućanstvo pomoću higijenskog izmjenjivača topline od AISI 316L čelika.
Pogodno za kombiniranje različitih vrsta nisko i visokotemperaturnih izvora topline.
Nazivni radni tlak od 10 bara izmjenjivača topline tople vode za kućanstvo.
95 °C maksimalne radne temperature izmjenjivača kućne tople vode za kućanstvo.
4 ulaza i 4 izlaza za spajanje različitih vrsta izvora topline.
4 otvora za termo džepove.
Visoko učinkovita UKLONJIVA IZOLACIJA OD POLIESTERA za modele 800 L i 1000 L.
s valovitim higijenskim izmjenjivačem topline od nehrđajućeg čelika
500 L do 1000 L
Količina povučene tople vode na (θc + 30) ili više. Zagrijavanje spremnika do 60 °C.
Uklonjiva poliesterska netkana izolacija koristi se za modele od 800 L do 2000 L.
PRIMJER UGRADNJE I SPAJANJA
CW ulaz hladne vode
HW izlaz tople vode
TS1 termo džep 1. razine
TS2 termo džep 2. razine
TS3 termo džep 3. razine
TS4 termo džep 4. razine
EE otvor za električni element G1 1/2 G1
AV otvor za sustav ventilacije zraka
L1 1. razina
L2 2. razina
L3 3. razina
L4 4. razina
s valovitim higijenskim izmjenjivačem topline od nehrđajućeg čelika s jednim izmjenjivačem topline
500 L do 1000 L
Klasa energetske učinkovitosti
Količina povučene tople vode na (θc + 30) ili više.
Zagrijavanje spremnika do 60 °C.
Pad tlaka zavojnice pri protoku m³/h (S1)
Uklonjiva poliesterska netkana izolacija koristi se za modele od 800 L i 1000 L.
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
TS1 termo džep 1. razine
TS2 termo džep 2. razine
otvor za električni element
otvor za sustav ventilacije zraka
Solid fuel boiler
s valovitim higijenskim izmjenjivačem topline od nehrđajućeg čelika s dva izmjenjivača topline
Količina povučene tople vode na (θc + 30) ili više.
Zagrijavanje spremnika do 60 °C.
Pad tlaka zavojnice pri protoku m³/h (S1)
Pad tlaka zavojnice pri protoku m³/h (S2)
Uklonjiva poliesterska netkana izolacija koristi se za modele od 800 L i 1000 L.
Kombinirani
PRIMJER UGRADNJE I SPAJANJA
CW ulaz hladne vode
HW izlaz tople vode
IS1 ulaz izmjenjivača topline
OS1 izlaz izmjenjivača topline
IS2 ulaz izmjenjivača topline G1 G1
OS2 izlaz izmjenjivača topline G1 G1
TS1 termo džep 1. razine G1/2 G1/2
TS2 termo džep 2. razine G1/2 G1/2
TS3 termo džep 3. razine G1/2 G1/2
TS4 termo džep 4. razine G1/2 G1/2
EE otvor za električni element G1 1/2 G1 1/2
AV otvor za sustav ventilacije zraka G1 1/2 G1 1/2
L1 1. razina G1 1/2 G1 1/2 L2 2. razina
L3 3. razina
4. razina
Električni komplet bez poklopca za prirubnicu
Od 800 L do 2000 L
3 kW Električni komplet 3 kWPLUG AND PLAY 301456
3 kW Električni komplet 3 kW 301455
4.5 kW Električni komplet 4.5 kW 301457
6 kW Električni komplet 6 kW 305620
4.5 kW Električni komplet 4.5 kW 300560
6 kW Električni komplet 6 kW 300562
7.5 kW Električni komplet 7.5 kW 300564
12 kW Električni komplet 12 kW 304313
Poklopac za prirubnicu s utičnicom za grijač
Od 160 L do 500 L Komplet prirubnice
Od 800 L do 2000 L Komplet prirubnice
Od 800 L do 2000 L Komplet prirubnice
Tip prirubnice
DN 120
301459
305497
305496
Paket uključuje:
Gumena brtva za prirubnicu
Poklopac za prirubnicu s utičnicom G 1½”
Grijač 3000 W/230V, L=375mm, G 1½"
Termostat + Termički graničnik 70 ±5℃ / 85 ±5℃
Utikač (MB3000 ORW1_230V-64)
Paket uključuje:
Gumena brtva za prirubnicu
Poklopac za prirubnicu s utičnicom G 1½”"
Grijač 3000 W/230V - 3x230V, L= 290mm, G 1½"
Termostat + Termički graničnik, kapilarno 75±4℃ / 95 +0/-6℃
Paket uključuje:
Gumena brtva za prirubnicu
Poklopac za prirubnicu s utičnicom G 1½”
Grijač 4500 W/230V - 3x230V, L=405mm, G 1½"
Termostat + Termički graničnik, kapilarno 75±4℃ / 95 +0/-6℃
Paket uključuje:
Gumena brtva za prirubnicu
Poklopac za prirubnicu s utičnicom G 1½”
Grijač 6000 W/230V - 3x230V, L=440mm, G 1½"
Termostat + Termički graničnik, kapilarno 75±4℃ / 95 +0/-6℃
Paket uključuje: Grijač 4500 W 230V - 3x230V, L=405mm, G 1½"
Termostat + Termički graničnik, kapilarno 75±4℃ / 95 +0/-6℃
Paket uključuje: Grijač 6000 W/230V - 3x230V, L=505mm, G 1½"
Termostat + Termički graničnik, kapilarno 75±4℃ / 95 +0/-6℃
Paket uključuje: Grijač 7500 W/400V - 3x230V, L=615mm, G 1½"
Termostat + Termički graničnik, kapilarno 75±4℃ / 95 +0/-6℃
Paket uključuje: Grijač 12000 W/400V - 3x230V, L=520mm, G2"
Termostat + Termički graničnik, kapilarno 75±4℃ / 95 +0/-6℃
Paket uključuje: Gumena brtva za prirubnicu Poklopac za prirubnicu s utičnicom G 1½”
Paket uključuje: Gumena brtva za prirubnicu Cover for flange with socket G2”
Paket uključuje: Gumena brtva za prirubnicu Poklopac za prirubnicu s utičnicom G 1½”
Primjenjivo za spremnike s obujmom
Od160 L do 500 L
DN 180 Od 800 L do 2000 L
MODEL Snaga Naziv Br. st.
Opis
Električni kompleti
Od 160 L do 500 L
Grijači s integriranim termostatom + termički graničnik Od 160 L do
Od 800 L do 2000
Od 120 L do 160 L Neizravno grijani spremnici vode ispod plinskih kotlova 3kW Grijač HCWH 3KW UGT
Kombinirane jedinice za regulaciju temperature
Od 160 L do 500 L
Od 800 L do 2000 L
Kombinirane jedinice za regulaciju /160-500L 300592
Combined Control Unit / 750-2000L 300593
3 fazni, L= 615mm, G 1½", IP 65
3000W/230V 3 fazni, L= 700mm, G1 1/2, IP 65
Termostat + Termički graničnik, kapilarno 90±3℃ / 110 +0/6℃
Termostat + Termički graničnik, kapilarno 90±3℃ / 110 +0/6℃
MODEL Snaga
Naziv
Br. st.
Opis
Grijačs
Tesy Ltd.
Sofia Park, Building 16 V, 2nd Floor
1166 Sofia, Bulgaria www.tesy.hr
Ovaj katalog je marketinški materijal i nije ponuda.
Za određene modele obratite se svom dobavljaču.
Autorska prava © Sva prava pridržana, v. 1 2024 – TESY Ltd.
