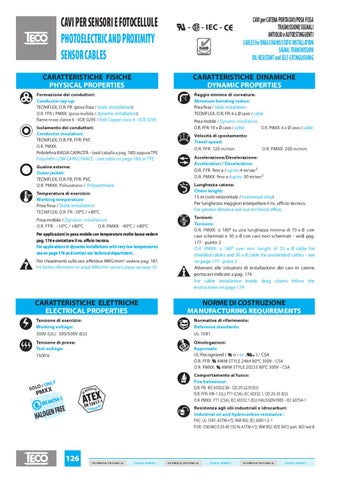

CAVI PER SENSORI E FOTOCELLULE PHOTOELECTRIC AND PROXIMITY SENSOR CABLES CARATTERISTICHE FISICHE PHYSICAL PROPERTIES
- IEC -
-
CAVI per CATENA PORTACAVI/POSA FISSA TRASMISSIONE SEGNALI ANTIOLIO e AUTOESTINGUENTI CABLES for DRAG CHAINS/STATIC INSTALLATION SIGNAL TRANSMISSION OIL-RESISTANT and SELF-EXTINGUISHING
CARATTERISTICHE DINAMICHE DYNAMIC PROPERTIES
Formazione dei conduttori: Conductor lay-up: TECNIFLEX, O.R. FR (posa fissa / static installation): O.R. FFR / PMXX (posa mobile / dynamic installation): Rame rosso classe 6 - VDE 0295 / Red Copper class 6 - VDE 0295 Isolamento dei conduttori: Conductor insulation: TECNIFLEX, O.R. FR, FFR: PVC O.R. PMXX: Poliolefina BASSA CAPACITÁ - (vedi tabella a pag. 180) oppure TPE Polyolefin LOW CAPACITANCE - (see table on page 180) or TPE Guaina esterna: Outer jacket: TECNIFLEX, O.R. FR, FFR: PVC O.R. PMXX: Poliuretano / Polyurethane
Raggio minimo di curvatura: Minimum bending radius: Posa fissa / Static installation: TECNIFLEX, O.R. FR: 6 x Ø cavo / cable Posa mobile / Dynamic installation: O.R. FFR: 10 x Ø cavo / cable O.R. PMXX: 6 x Ø cavo / cable Velocità di spostamento: Travel speed: O.R. FFR: 120 m/min. O.R. PMXX: 200 m/min. Accelerazione/Decelerazione: Acceleration / Deceleration O.R. FFR fino a / up to: 4 m/sec2 O.R. PMXX fino a /up to: 30 m/sec2 Lunghezza catena: Chain lenght: 15 m (solo orizzontale / horizontal only) Per lunghezze maggiori interpellare il ns. ufficio tecnico. For greater distance ask our technical office.
Temperatura di esercizio: Working temperature: Posa fissa / Static installation: TECNIFLEX, O.R. FR: -30°C / +80°C Posa mobile / Dynamic installation: O.R. FFR: -10°C / +80°C O.R. PMXX: -40°C / +80°C Per applicazioni in posa mobile con temperature molto basse vedere pag. 176 e contattare il ns. ufficio tecnico. For applications in dynamic installations with very low temperatures see on page 176 and contact our technical department. Per chiarimenti sulle sez. effettive AWG/mm2 vedere pag. 181 For further information on actual AWG/mm2 sections please see page 181
CARATTERISTICHE ELETTRICHE ELECTRICAL PROPERTIES
Torsioni: Torsions: O.R. PMXX: ± 180° su una lunghezza minima di 70 x 0 con cavi schermati e 50 x 0 con cavi non schermati - vedi pag. 177 - punto 2 O.R. PMXX: ± 180° over min. length of 70 x 0 cable for shielded cables and 50 x 0 cable for unshielded cables - see on page 177 - point 2 Attenersi alle istruzioni di installazione dei cavi in catene portacavi indicate a pag. 174 For cable installation inside drag chains follow the instructions on page 174
NORME DI COSTRUZIONE MANUFACTURING REQUIREMENTS
Tensione di esercizio: Working voltage: 300V (UL); 300/500V (EU)
Normative di riferimento: Reference standards: UL 1581
Tensione di prova: Test voltage: 1500 V
Omologazioni: Approvals: UL Recognized ( o / or ) / CSA O.R. FFR: AWM STYLE 2464 80°C 300V - CSA O.R. PMXX: AWM STYLE 20233 80°C 300V - CSA
SOLO
/
Comportamento al fuoco: Fire behaviour: O.R. FR: IEC 60332.3A - CEI 20-22/II (EU) O.R. FFR: VW-1 (UL); FT1 (CSA); IEC 60332.1, CEI 20-35 (EU) O.R. PMXX: FT1 (CSA); IEC 60332.1 (EU) HALOGEN FREE - IEC 60754-1
ONLY
X PMX
Resistenza agli olii industriali e idrocarburi: Industrial oil and hydrocarbon resistance : PVC: UL 1581; ASTM n°2; IRM 902; IEC 60811-2-1 PUR: CNOMO E.03.40.150 N; ASTM n°2; IRM 902; VDE 0472 part. 803 test B
