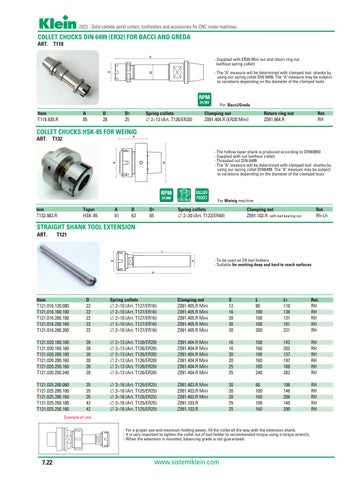

2023 - Solid carbide spiral cutters, toolholders and accessories for CNC router machines
COLLET CHUCKS DIN 6499 (ER32) FOR BACCI AND GREDA ART. T118 A
- Supplied with ER20 Mini nut and return ring nut (without spring collet)
D
D1
- The "A" measure will be determined with clamped tool shanks by using our spring collet DIN 6499. The "A" measure may be subject to variations depending on the diameter of the clamped tools
RPM 24.000
Item T118.935.R
A 85
D 28
D1 25
Spring collets ∆ 2÷13 (Art. T126/ER20)
For: Bacci/Greda
Clamping nut Z091.404.R (ER20 Mini)
Return ring nut Z091.904.R
Rot. RH
COLLET CHUCKS HSK-85 FOR WEINIG A
- The hollow taper shank is produced according to DIN69893 - Supplied with nut (without collet) - Threaded nut DIN 6499 - The "A" measure will be determined with clamped tool shanks by using our spring collet DIN6499. The "A" measure may be subject to variations depending on the diameter of the clamped tools
D
ART. T132
BALLUFF POCKET
RPM 24.000
tem T132.982.R
Taper HSK-85
A 61
D 63
D1 85
T139.185.N
For Weinig machine
Spring collets ∆ 2÷30 (Art. T123/ER40)
Clamping nut Z091.102.R with ball bearing nut
Rot. Rh-Lh
STRAIGHT SHANK TOOL EXTENSION T121
S
D
ART.
- To be used on ER tool holders - Suitable for working deep and hard to reach surfaces
L1
Item T121.016.120.080 T121.016.160.100 T121.016.200.100 T121.016.200.160 T121.016.200.200
D 22 22 22 22 22
Spring collets ∆ 2÷10 (Art. T127/ER16) ∆ 2÷10 (Art. T127/ER16) ∆ 2÷10 (Art. T127/ER16) ∆ 2÷10 (Art. T127/ER16) ∆ 2÷10 (Art. T127/ER16)
Clamping nut Z091.405.R Mini Z091.405.R Mini Z091.405.R Mini Z091.405.R Mini Z091.405.R Mini
S 12 16 20 20 20
L 80 100 100 160 200
L1 118 138 131 191 231
Rot. RH RH RH RH RH
T121.020.160.100 T121.020.160.160 T121.020.200.100 T121.020.200.160 T121.020.250.160 T121.020.250.240
28 28 28 28 28 28
∆ 2÷13 (Art. T126/ER20) ∆ 2÷13 (Art. T126/ER20) ∆ 2÷13 (Art. T126/ER20) ∆ 2÷13 (Art. T126/ER20) ∆ 2÷13 (Art. T126/ER20) ∆ 2÷13 (Art. T126/ER20)
Z091.404.R Mini Z091.404.R Mini Z091.404.R Mini Z091.404.R Mini Z091.404.R Mini Z091.404.R Mini
16 16 20 20 25 25
100 160 100 160 160 240
142 202 137 197 188 282
RH RH RH RH RH RH
T121.025.200.060 T121.025.200.100 T121.025.200.160 T121.025.250.100 T121.025.250.160
35 35 35 42 42
∆ 3÷16 (Art. T125/ER25) ∆ 3÷16 (Art. T125/ER25) ∆ 3÷16 (Art. T125/ER25) ∆ 3÷16 (Art. T125/ER25) ∆ 3÷16 (Art. T125/ER25)
Z091.403.R Mini Z091.403.R Mini Z091.403.R Mini Z091.103.R Z091.103.R
20 20 20 25 25
60 100 160 100 160
106 146 206 140 200
RH RH RH RH RH
Example of use: - For a proper use and maximum holding power, fill the collet all the way with the extension shank; - It is very important to tighten the collet nut of tool holder to recommended torque using a torque wrench; - When the extension is mounted, balancing grade is not guaranteed.
7.22
