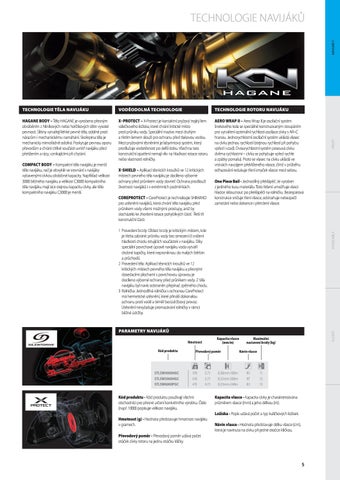

TECHNOLOGIE TĚLA NAVIJÁKU
VODĚODOLNÁ TECHNOLOGIE
TECHNOLOGIE ROTORU NAVIJÁKU
HAGANE BODY – Tělo HAGANE je vyrobeno přesným obráběním z hliníkových nebo hořčíkových slitin vysoké pevnosti. Slitiny vytvářejí lehké pevné tělo, odolné proti nárazům i mechanickému namáhání. Skořepina těla je mechanicky mimořádně odolná. Poskytuje pevnou oporu převodům a chrání citlivé součásti uvnitř navijáku před přetížením a rázy, vznikajícími při chytání.
XPROTECT – X-Protect je kontaktní pryžový trojitý lem válečkového ložiska, které chrání kritické místo proti průniku vody. Speciální mazivo mezi druhým a třetím lemem slouží pro ochranu před tlakovou vodou. Mezi pryžovými těsněními je labyrintový systém, který prodlužuje vodotěsnost po delší dobu. Všechna tato konstrukční opatření nemají vliv na hladkost rotace rotoru nebo vlastnosti rolničky.
AERO WRAP II – Aero Wrap II je oscilační systém šnekového kola se speciálně konstruovaným stoupáním pro vytváření optimální rychlosti oscilace cívky s AR–C hranou. Jednorychlostní oscilační systém ukládá vlasec na cívku jednou rychlostí (stejnou rychlostí při pohybu vpřed i vzad). Dvourychlostní systém posouvá cívku dvěma rychlostmi – cívka se pohybuje vpřed rychle a zpátky pomalu). Proto se vlasec na cívku ukládá ve vrstvách navzájem překříženého vlasce, čímž v průběhu odhazování redukuje tření smyček vlasce mezi sebou.
COMPACT BODY – Kompaktní tělo navijáku je menší tělo navijáku, než je obvyklé ve srovnání s navijáky vybavenými cívkou obdobné kapacity. Například velikost 3000 běžného navijáku a velikost C3000 kompaktního těla navijáku mají sice stejnou kapacitu cívky, ale tělo kompaktního navijáku C3000 je menší.
XSHIELD – Aplikací těsnicích kroužků ve 12 kritických místech pevného těla navijáku je docíleno výborné ochrany před průnikem vody dovnitř. Ochrana prodlouží životnost navijáků i v extrémních podmínkách. COREPROTECT – CoreProtect je technologie SHIMANO pro utěsnění navijáků, která chrání tělo navijáku před průnikem vody všemi možnými prostupy, aniž by docházelo ke zhoršení rotace pohyblivých částí. Řeší tři konstrukční části:
PRUTY
NAVIJÁKY
TECHNOLOGIE NAVIJÁKŮ
One Piece Bail - Jednodílný překlápěč. Je vyroben z jediného kusu materiálu. Toto řešení umožňuje vlasci hladce sklouznout po překlápěči na rolničku. Bezespárová konstrukce snižuje tření vlasce, odstraňuje nebezpečí zamotání nebo dokonce i přetržení vlasce.
ZAVAZADLA
1 Provedení brzdy: Oblast brzdy je kritickým místem, kde je třeba zabránit průniku vody bez omezení či snížení hladkosti chodu rotujících součástek v navijáku. Díky speciální povrchové úpravě navijáku voda vytváří drobné kapičky, které neproniknou do malých štěrbin a průchodů. 2 Provedení těla: Aplikací těsnicích kroužků ve 12 kritických místech pevného těla navijáku a přesnými dosedacími plochami s povrchovou úpravou je docíleno výborné ochrany před průnikem vody. Z těla navijáku byl navíc odstraněn přepínač zpětného chodu. 3 Rolnička: Jednodílná rolnička s ochranou CoreProtect má hermetické utěsnění, které přináší dokonalou ochranu proti vodě a téměř bezúdržbový provoz. Utěsnění nevyžaduje promazávání rolničky v rámci běžné údržby.
Kapacita vlasce (mm/m)
Hmotnost Kód produktu
STLSW4000HGC STLSW5000HGC STLSW6000PGC
Převodový poměr
370 410 415
5.7:1 5.7:1 4.7:1
Kód produktu - Kód produktu používají všichni obchodníci pro přesné určení konkrétního výrobku. Číslo (např. 1000) popisuje velikost navijáku.
0.30mm-180m 0.33mm-200m 0.33mm-240m
VLASCE
PARAMETRY NAVIJÁKŮ Maximální nastavení brzdy (kg) Návin vlasce
93 97 83
11 13 13
Kapacita vlasce - Kapacita cívky je charakterizována průměrem vlasce (mm) a jeho délkou (m). Ložiska - Popis udává počet a typ kuličkových ložisek.
Hmotnost (g) - Hodnota představuje hmotnost navijáku v gramech.
Návin vlasce - Hodnota představuje délku vlasce (cm), která je navinuta na cívku při jedné otočce kličkou.
Převodový poměr - Převodový poměr udává počet otáček cívky rotoru na jednu otáčku kličky.
