TALLER DE DISEÑO ARQUITECTONICO IV PROYECTO ECOLODGE POZUZO
INTEGRANTES:
DÍAZ VÁSQUEZ RAFAEL ARMANDO
CÁTEDRA: ARQ. ORTIZ ZEVALLOS ANA MARÍA ARQ. SAN JUAN GARCIA VERÓNICA
CESAR ARMANDO
CAYO GARAYAR RENZO GONZALO
INDICE
1. TOMA DE PARTIDO
2. ZONIFICACION
3. ESTRATEGIAS DE IMPLANTACION TERRITORIAL
4. ANALISIS NORMATIVO
TOMA DE PATIDO
PUBLICO OBJETIVO
Rango etario: 25-45
Grupos de interés:
• Matrimonios
• Parejas
• Familias pequeñas
• Grupos de amigos
• Mochileros

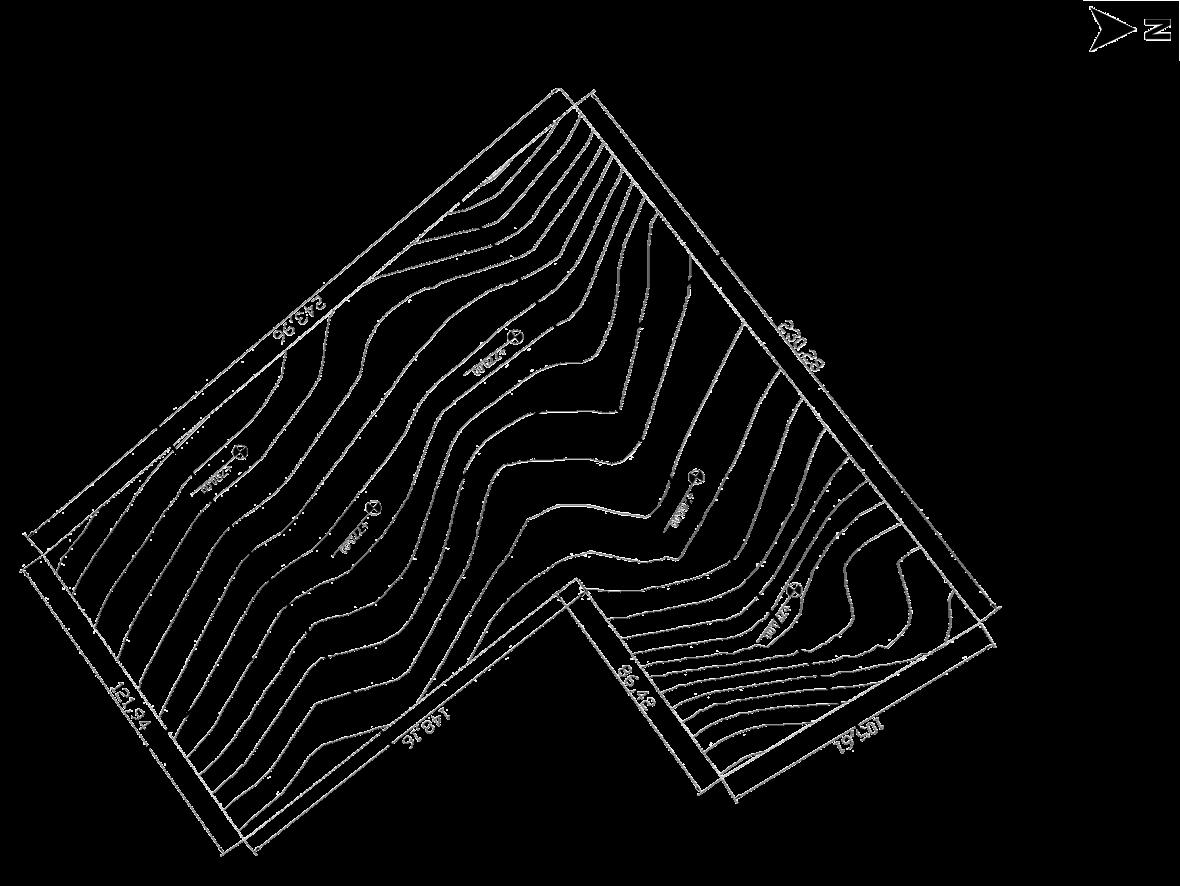

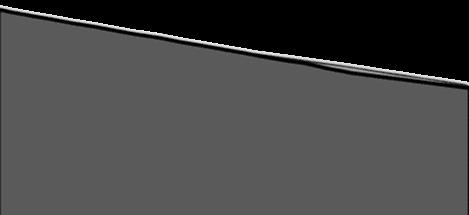

CORTE A A’ CORTE B B’ CORTE C C’ 782.92 msnm 761.20 msnm 783.61 msnm 736.03 msnm 771.34 msnm 763.87 msnm 7
TOMA DE PATIDO
CONCEPTUALIZACIÓN

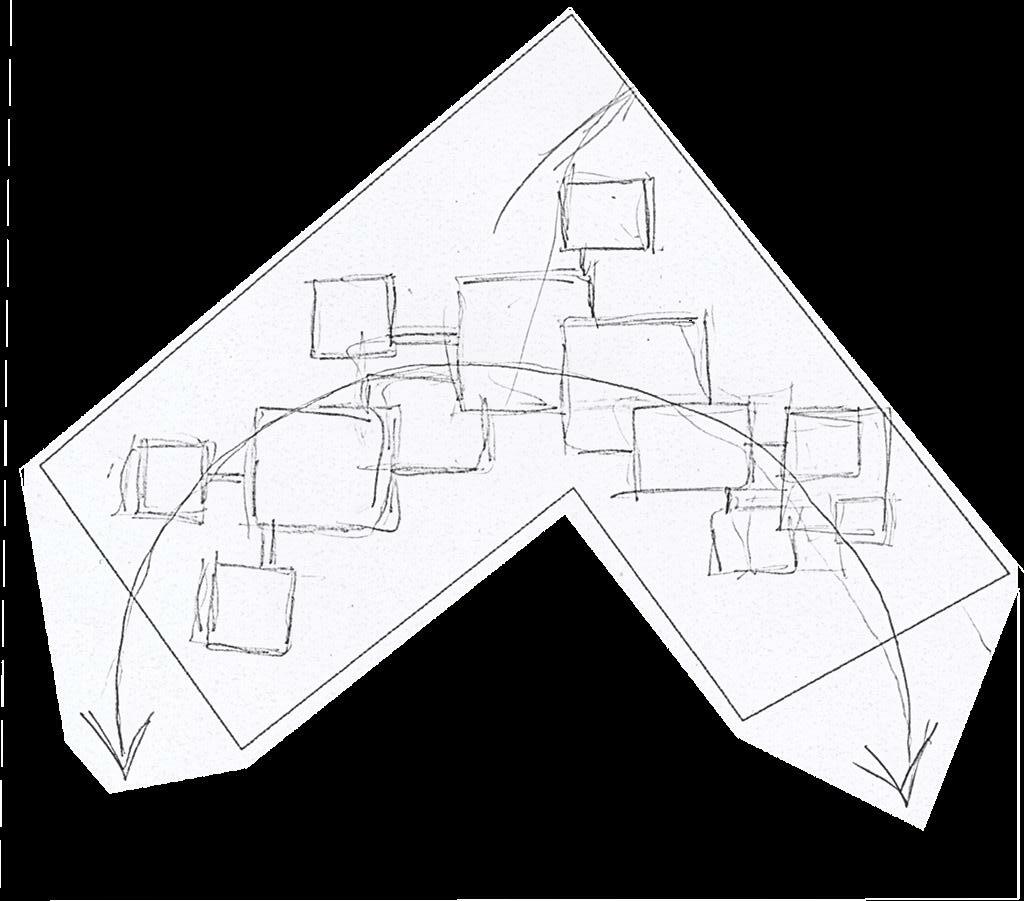

PAUTA EN ARCO COMO ELEMENTO DISTRIBUIDOR DEL PROYECTO

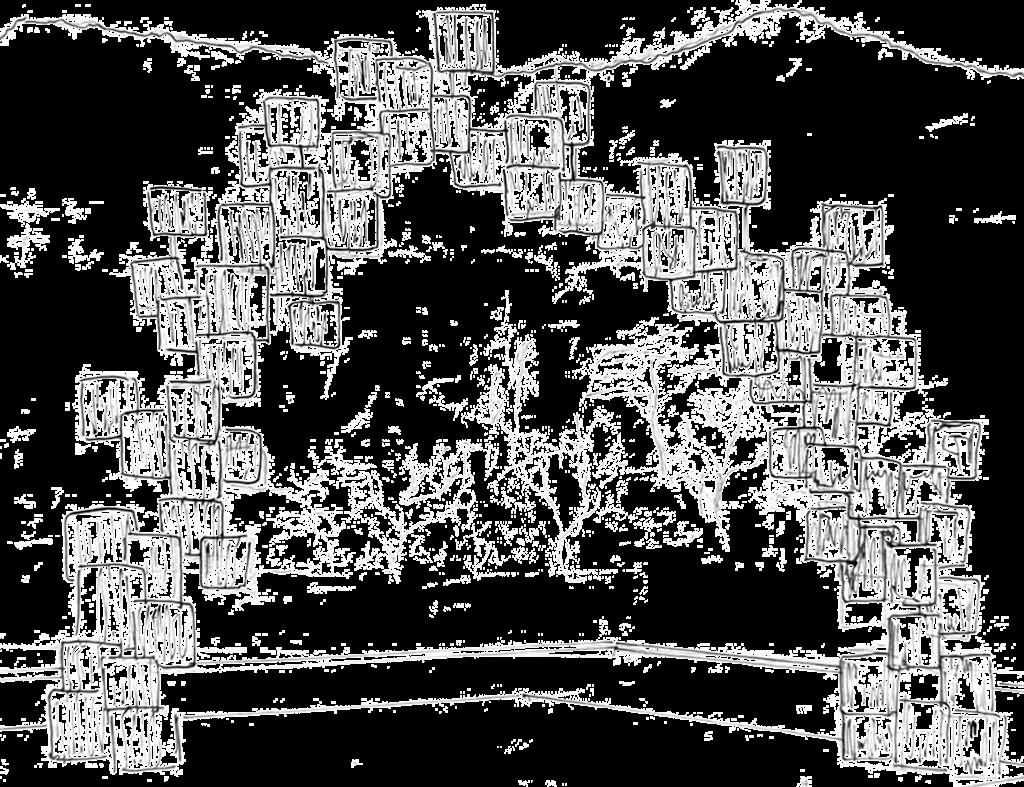

Búsqueda de patrones en el referente del land art estudiado anteriormente
Interpretación inicial del referente

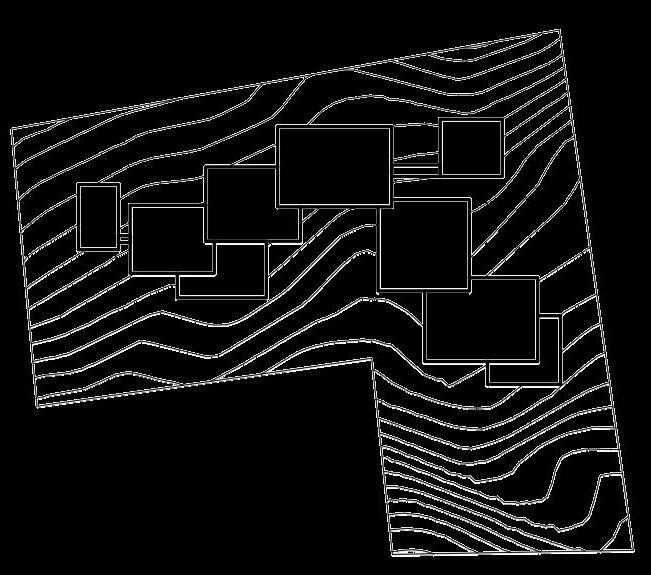

RITMO POR REPETICIÓN DE FORMAS RECTANGULARES PROPUESTAS

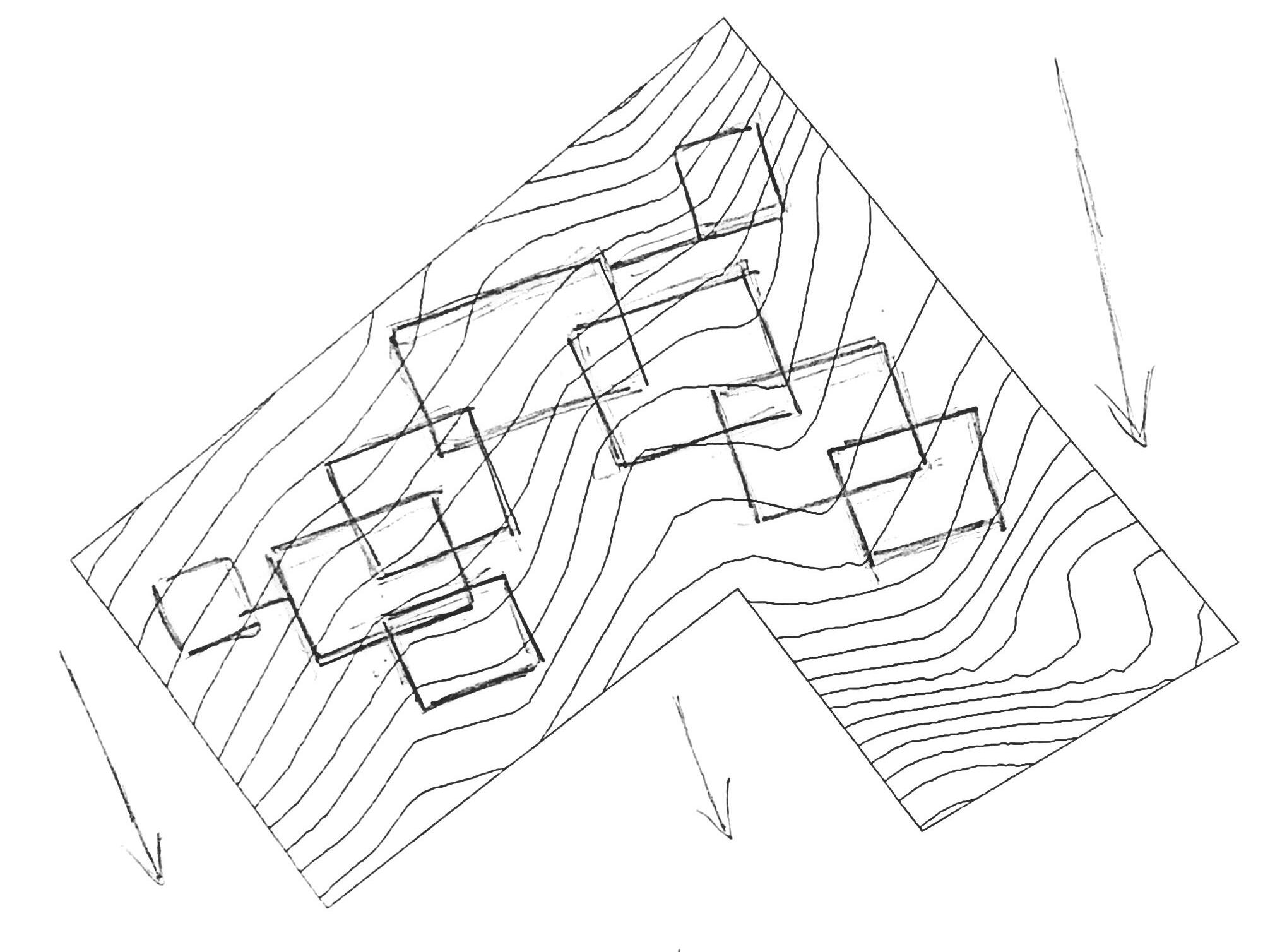

Elementos orientados en dirección de la topografia del terreno
JERARQUIZACÍON DE LAS FOR MAS DE ACUERDO A LA DISTIN CION DE NIVEL

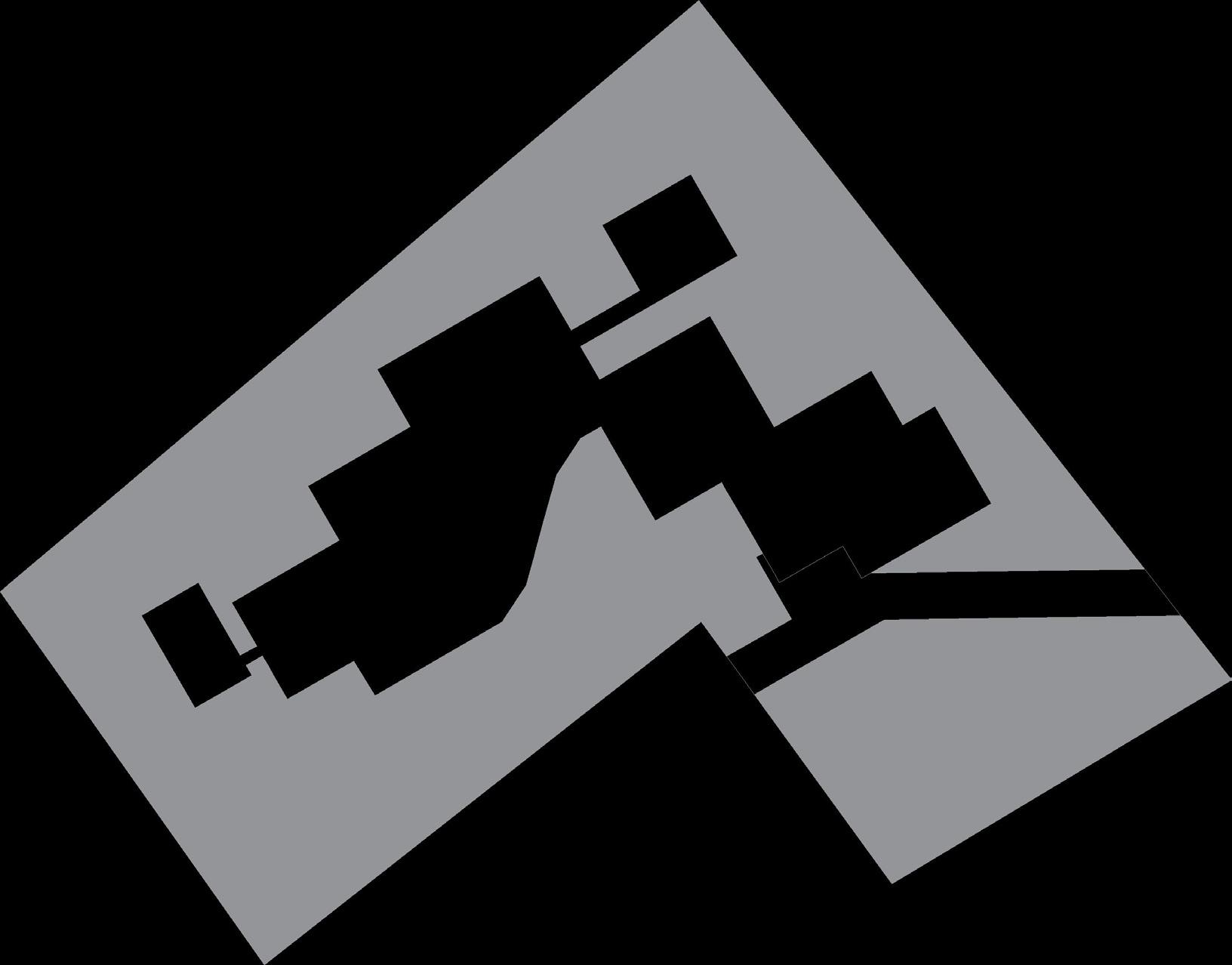

Delimitacion final de los elementos convertidos en espacios en el terreno
9

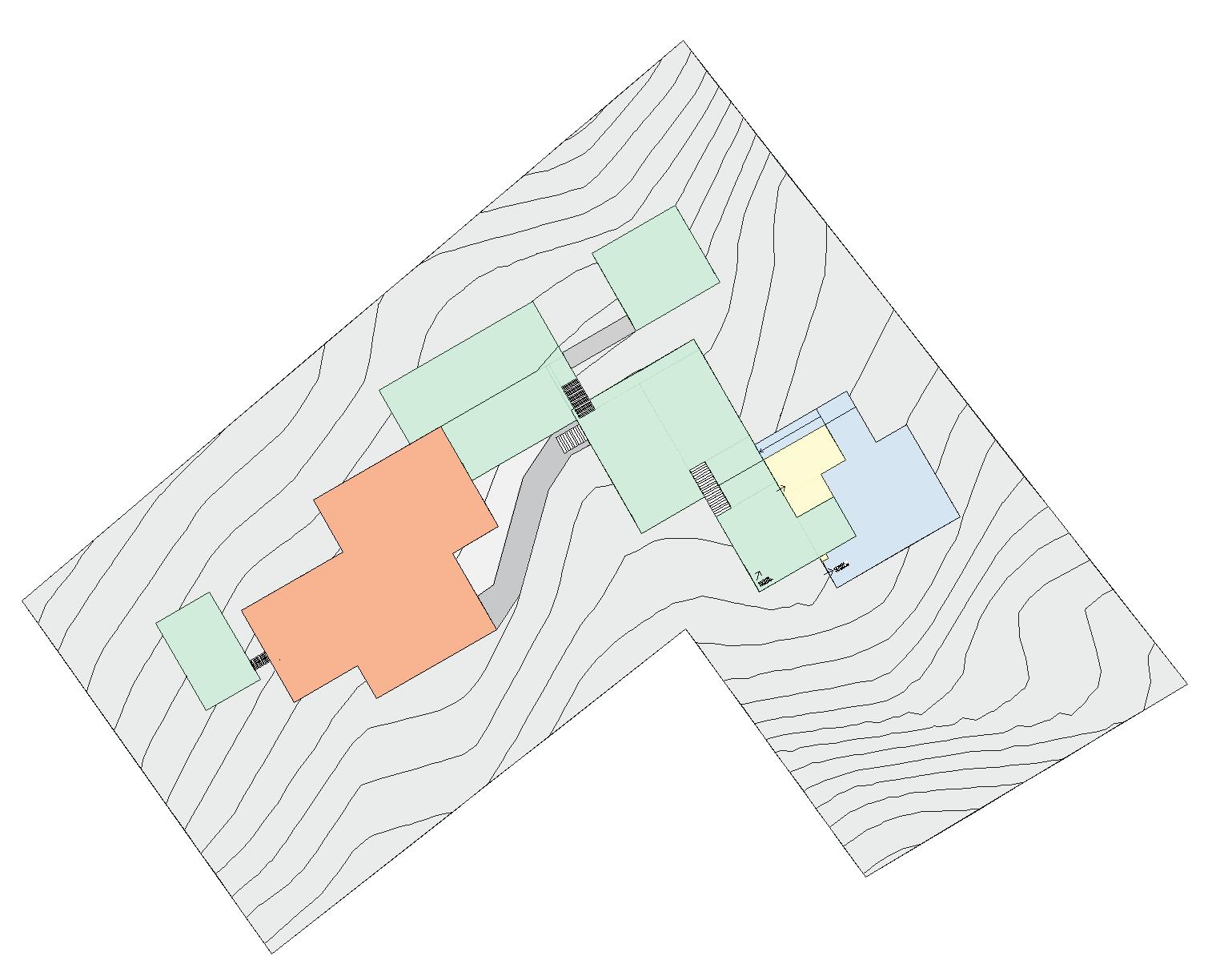

ZONIFICACIÓN
ADMINISTRATIVA
ZONAS AMBIENTES AFORO ÁREA TOTAL 3 28.5 3 28.5 Administrativa 4 Logística y contabilidad 3 Reservas 3 28.5 2 44.6 Hombres 3 Mujeres 3 2 2 Dormitorio Terraza Baño Dormitorio Terraza Baño Dormitorio Terraza Baño Dormitorio Terraza Cocina Comedor Baño 30 45 2 19 9 13.5 Hombre 6 Mujeres 5 Discapacitados 1 4 18 3 4.5 2 19 6 9 60 90 7 7 7 7 Hombres 5 Mujeres 6 Discapacitados 1 6 42.6 2 20 2 10 1 3 1 3 Hombres + vestidor 3 Mujeres + vestidor 3 65.8 Área de juegos 65.8 485.5 96 Hombre 5 Mujeres 6 Losa multi usos 405.5 37.7 200 2 6 2 6 2 40 2 40 981.7 Vigilancia MATRIMONIAL (5) ZONA COMÚN RECEPCIÓN Y VESTIBULO Hall principal Recepción y caja Sala de estar SS.HH Tópico Área informativa RESTAURANTE Recepción RECREACION Juegos Infantiles. Área de camping Mirador Servicios higiénicos: Sala de espera ZONA DE SERVICIOS ESTACIONAMIENTO + PATIO DE MANIOBRAS ALMACÉN Depósito de limpieza Depósito de basura Cuarto de máquinas Cuarto de electricidad PROGRAMA ARQUITECTONICO 95 15 6 268 SUBAMBIENTES ZONA
OFICINAS Gerencia Secretaría Oficinas: Sala de juntas Archivo Servicios higiénicos: CONTROL Cuarto de control HOSPEDAJE 403.2 26.5 26.5 Área de mesas Área de buffet Bar Servicios higiénicos: TRIPLE (7) 1 2 2 3 253 DOBLE (8) SIMPLE (10) BUNGALOWS LAVANDERÍA 3 36 Full body/ yoga SS.HH 24.5 Área de mesas 21 157 COCINA Cocina principal Almacén Despensa Depósito de limpieza Depósito de basura
FLUJOGRAMA DEPOSITO LOSA DEPORTIVA MULTI USOS MIRADOR TALLER DE DANZA TALLER DE DANZA SSHH JUEGOS INFANTI LES AREA DE JUEGOS ALMACEN LAVANDERIA S.S.H. H. Cuarto de limpieza Cuarto de basura COCINA AREA DE MESAS ESCENARIO S.S.H .H S.S. H.H A. BUFE T BARR A RECEPCIÓNA. ESPERA FULL BODY YOGA A. MESASS.S.H.H Z. DE CAMPING TRIPLE MATRIMONIAL SIMPLE DOBLE ESTACIONA MIENTOS PUESTO DE CONTROL SUM HALL RECEPCION Y CAJA SSHH TOPICO ZONA DE ESTAR AREA INFORMATIVA OFICINA ADMINIST. RESERVAS LOGISTICA Y CONTABILIDAD ARCHIVOS GERENCIA SALA DE JUNTAS SSHH CUARTO DE LIMPIEZA CUARTO DE BASURA CUARTO ELECTRICIDAD CUARTO MAQUINAS BAHIA DE DESCARGA MIRADOR SECRETARIA MIRADOR ENTRADA PRINCIPAL ENTRADA VEHICULAR 11
ZONIFICACIÓN
ZONA COMÚN
de
de
de
de
1. Dormitorios simples 2. Dormitorios dobles 3. Dormitorios matrimoniales 4. Dormitorios triples 1. Hall principal 2. Recepción y caja 3. SS.HH 4. SUM 5. Recepción 6. Sala de espera 7. Área de mesas 8. SSHH 9. Cocina principal 10. Almacén 11. Depósito de limpieza Y basu ra 12. Juegos Infantiles. 13. Área de juegos 14. Taller
Costura 15. Taller
Danza 16. SSHH 17. Mirador 1 + zona de camping 18. Mirador 2 19. Área
yoga 20. Loza multideportiva 21. Área
descanso
HOSPEDAJE
ZONA DE SERVICIOADMINISTRACIÓN
de
de
de
de
de
de
1. Gerencia 2. Secretaría 3. Oficina administrativa 4. Oficina de logística y contabilidad 5. Oficina de reservas 6. Sala de juntas 7. Archivo 8. SSHH 9. Vigilancia 1. Estacionamientos 2. Pato
maniobras 3. Lavandería 4. Depósito
limpieza 5. Depósito
basura 6. Cuarto
máquinas 7. Cuarto
electricidad 8. Bahía
desembarque
13
ZONIFICACIÓN
ZONA PÚBLICA
1 Hall
Recepción y caja
S.S.H.H.
Tópico
Sala de Estar
S.S.H.H.
A. de mesas/barra/escenario/A. de buffet
Recepción
S. de espera
Taller- costura
S.S.H.H.
Taller- danza
Juegos infantiles
A. de juegos
A. de mesas
Full Body/ Yoga
S.S.H.H.
37 Losa multi usos
Z. de camping
Mirador
ZONA SEMI-PÚBLICA
6 Zum
Sala de juntas
S.S.H.H.
Gerencia
Secretaria
O. Administrativa
Reservas
O. Logística/ cont.
Archivo
Estacionamiento
B. dobles
B. Simples
B. Matrimoniales
B. Triples
ZONA PRIVADA
15 Bahía de descarga
16 C. Maquinas, Electricidad
C. Basura , Limpieza
Lavandería
Almacén
S.S.H.H. + Vestuario
D. de limpieza y Basura
Deposito
Cocina
39 43
2
3
4
5
25
26
27
28
29
30
31
32
33
34
35
36
38
39
7
8
9
10
11
12
13
14
18
40
41
42
43
17
19
20
21
22
23
24

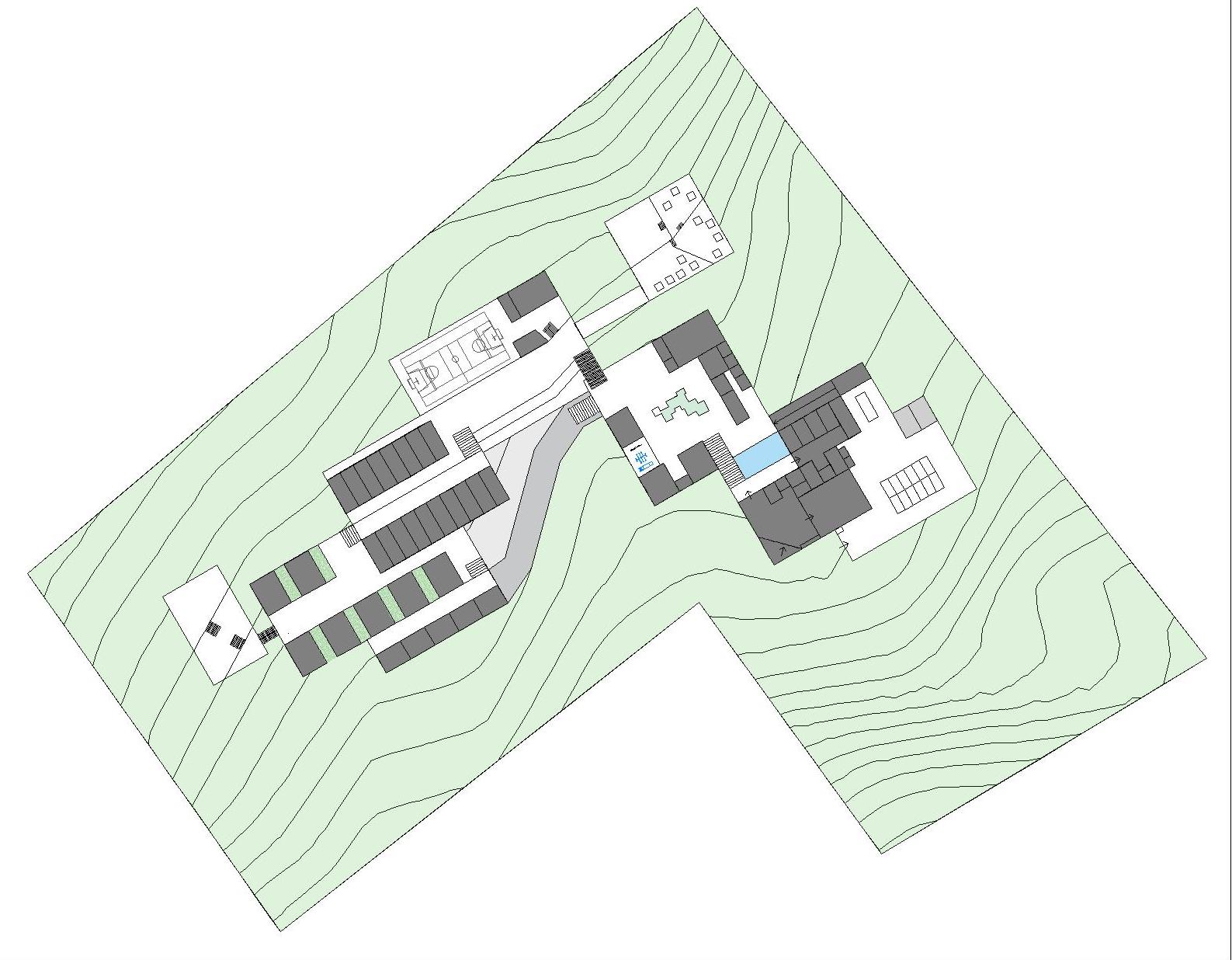

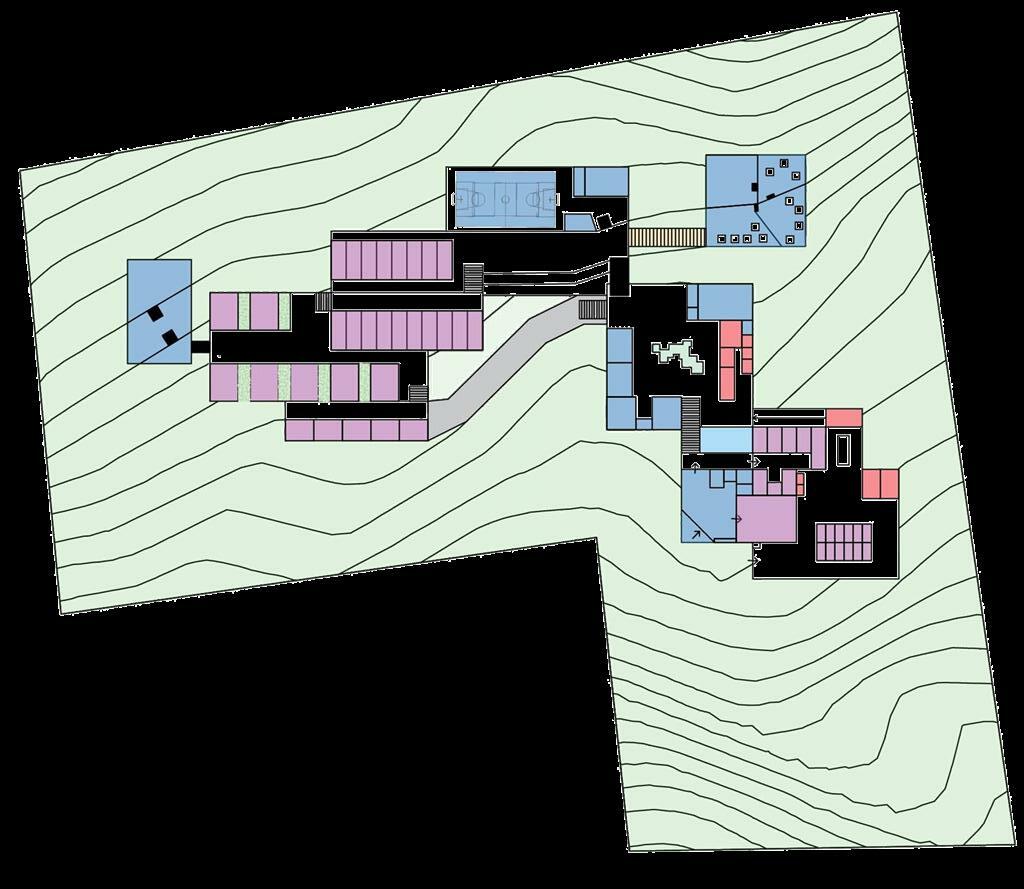

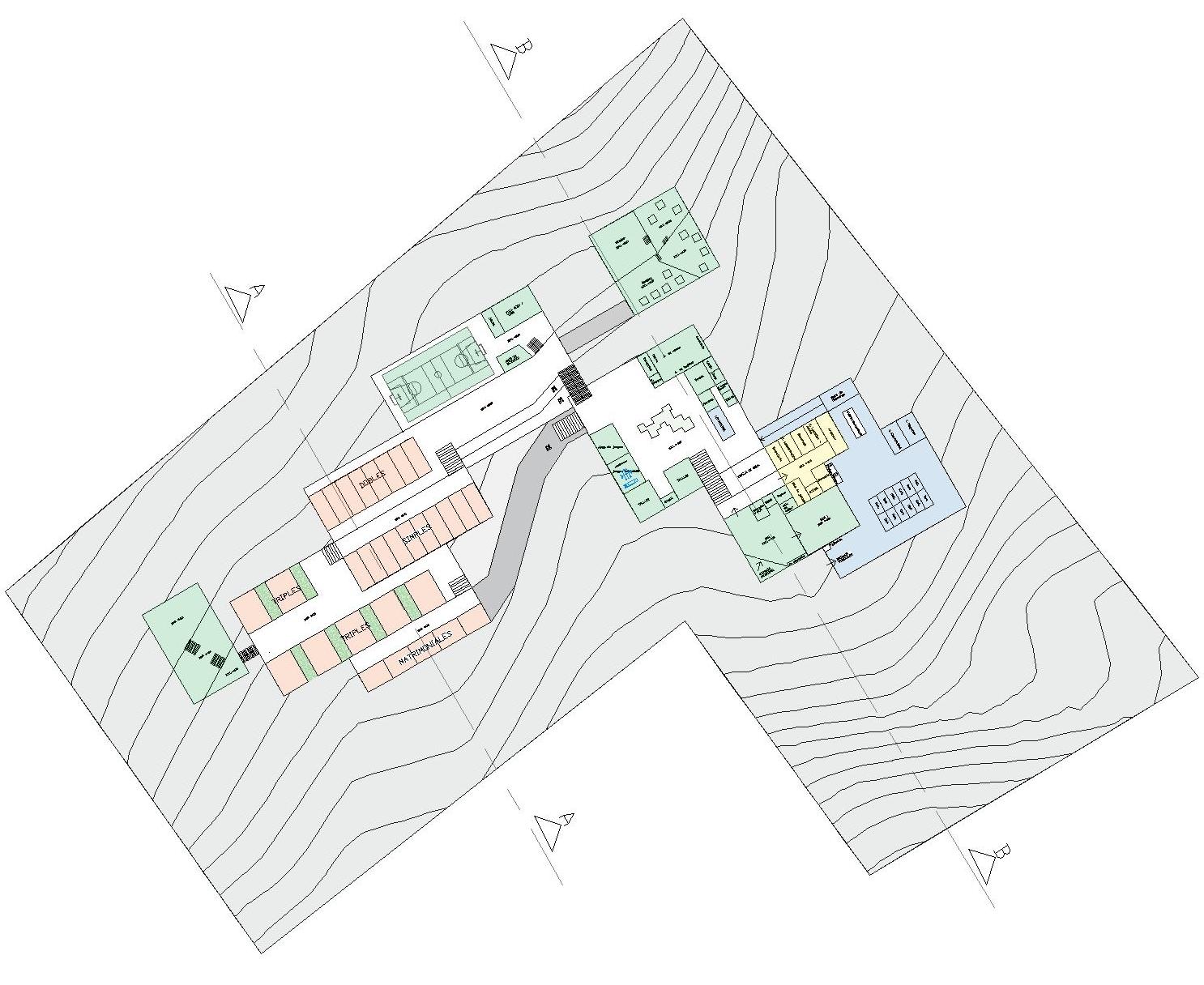

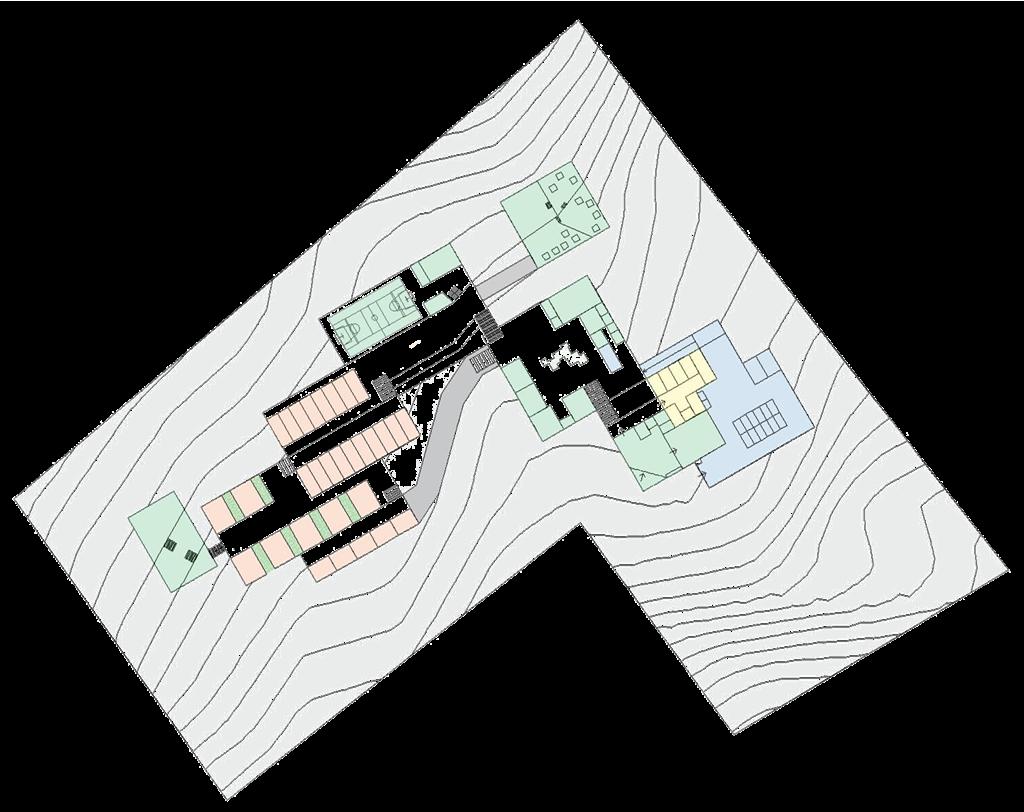

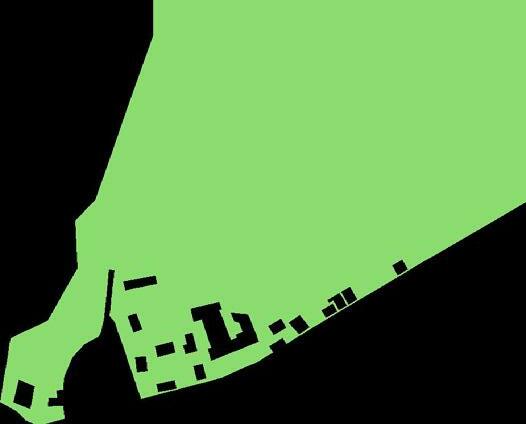

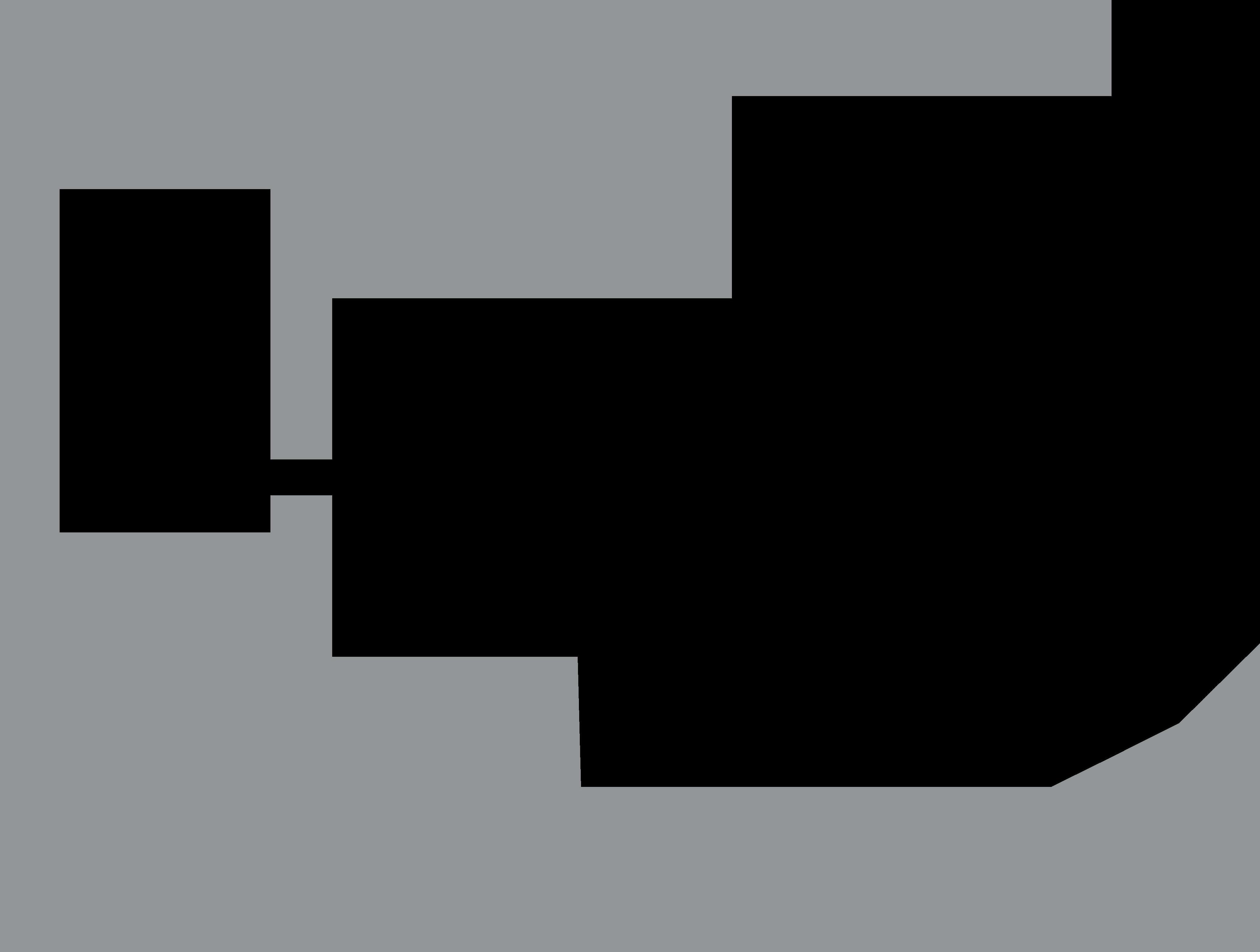

1 2 3 4 5 6 7 8 9 17 18 16 15 10 11 12 19 13 14 22 21 23 20 24 25 26 27 28 39 36 38 35 37 34 33 31 30 29 4032 41 43 42 LLENOS Y VACIOS 15
ZONIFICACIÓN

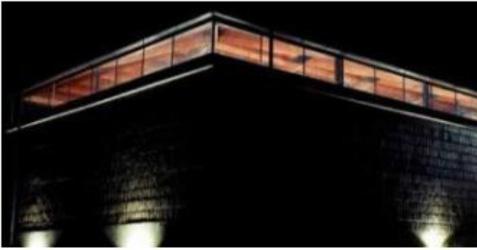

TRATAMIENTO DE VANOS A CONSIDERAR
Para el desarrollo espacial de ciertas áreas se tomara en consideracion el uso de venta nas en los limites superiores de estos mismo espacios, aprovechando la altura que debe ran tener debido al clima tropical de la zona
Referencial*
31.50
Imagen

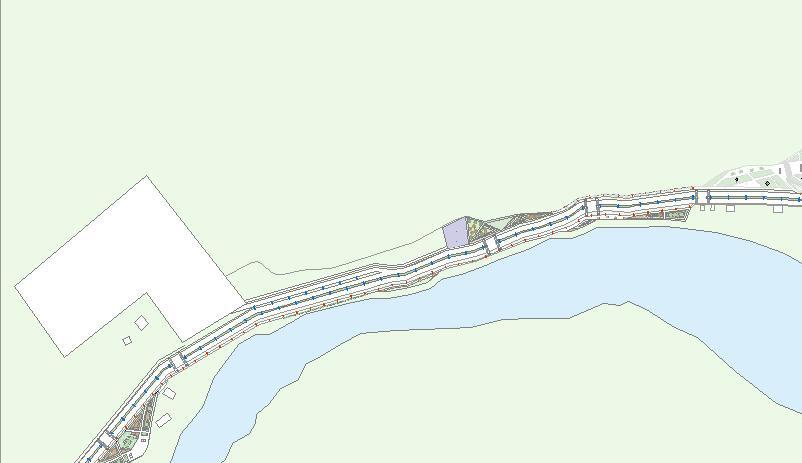

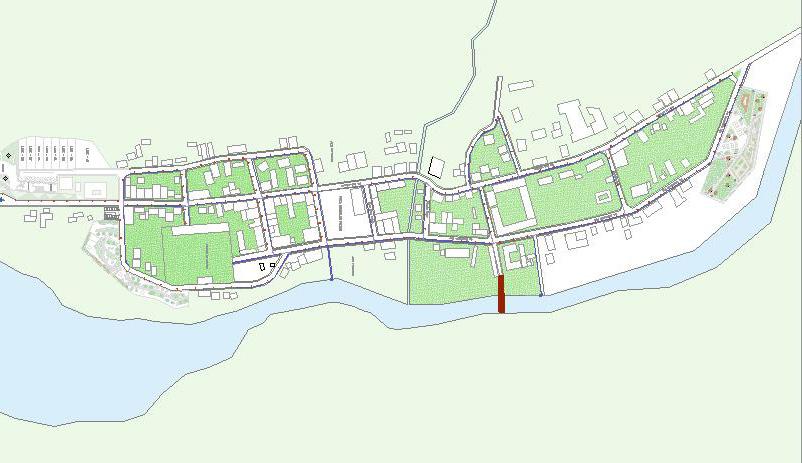

17 11.00 1.85 2.00 1.85 3.25 2.97 2.50 4.17 16.62 30.00 1.96 1.85 .90 31.50 Nueva desviacion vial propuesta:
ZONIFICACIÓN
RECREACION PROPUESTA
de
PROPUESTOS:
Danza,
de costura
en
de
en
RESTAURANT DESPENSA ALMACEN LAVANDERIA PATIO .15 2.85 .15 5.10 .15 3.70 3.05 .15 2.55 .15 3.155.253.703.202.70 18.00 .15 7.07 .15 1.39 1.20 .60 .15 1.20 1.10 .15 1.20 1.99 .15 1.70 1.50 .15 1.59 1.20 .60 .15 .53 1.20 1.78 .15 2.48 .15 7.22 3.34 2.45 3.34 3.35 3.54 3.81 2.63 29.66 .152.85.1514.70.15 3.15 14.85 18.00 .15 9.70 .15 7.85 .15 1.20 1.92 1.20 .15 7.04 .15 7.19 4.47 8.00 10.00 29.66 S.S.H.H. HOMBRES S.S.H.H. DISCAPACITADO S.S.H.H. MUJERES COCINA A. DE MESAS ESCENARIO RECEPCION S. DE ESPERA BAR A. BUFFET S.S.H.H. HOMBRES S.S.H.H. MUJERES

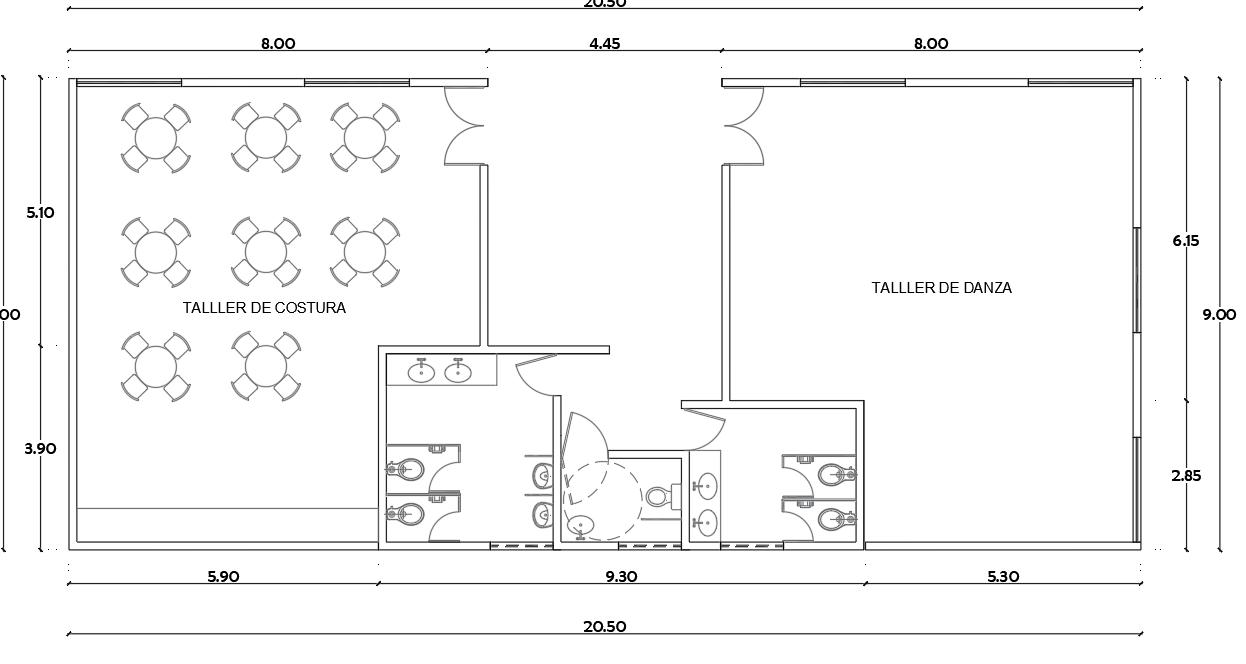

Beirishpolka
Pozuzo ESPACIOS
Taller de
el turista aprende la cultura e historia de Pozuzo a travez de la enseñanaza de la beirishpolka. Taller
de trajes tipicos, el turista participa activamente
la creacion
la indumentaria tipica utilizada
la danza beirishpolka
19 11.92
ZONIFICACIÓN

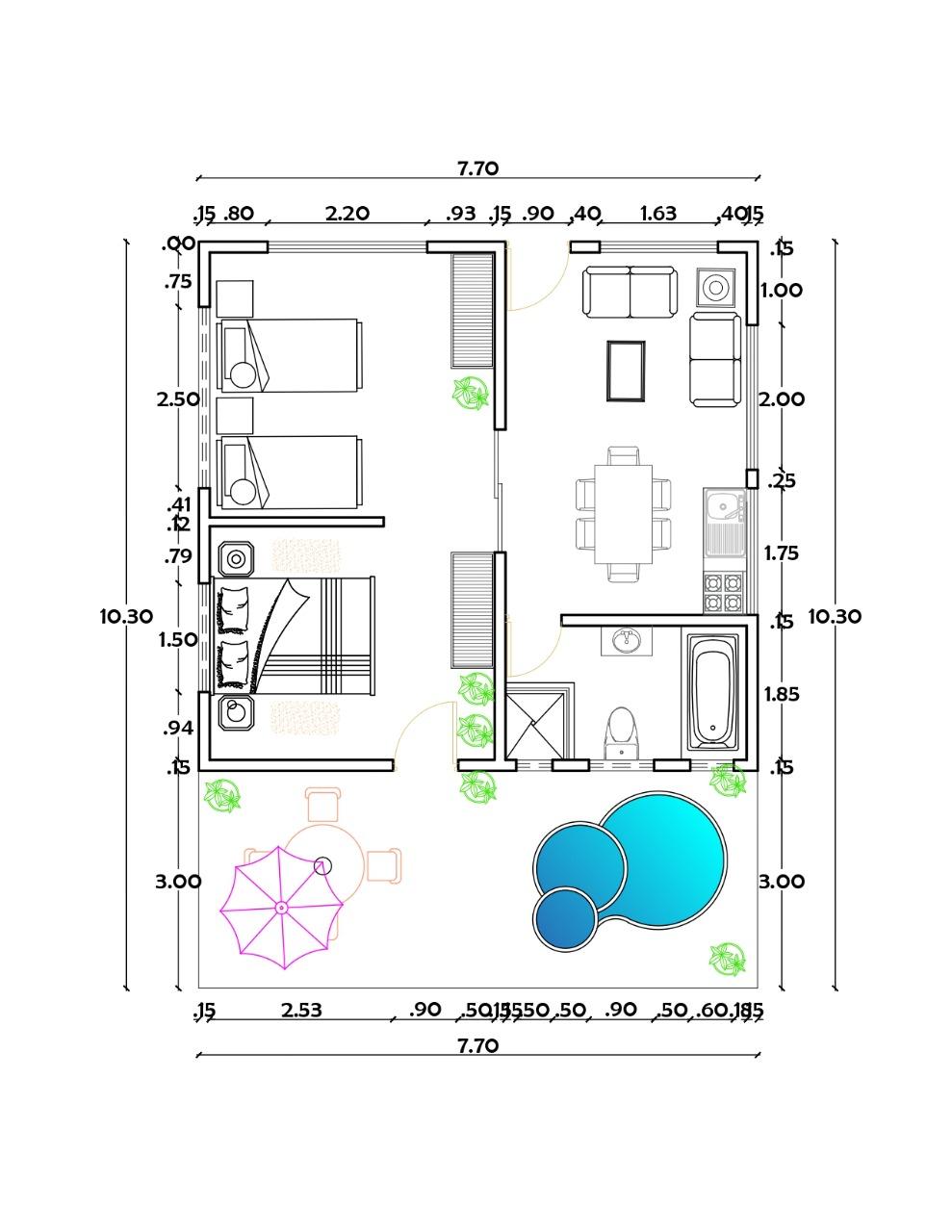

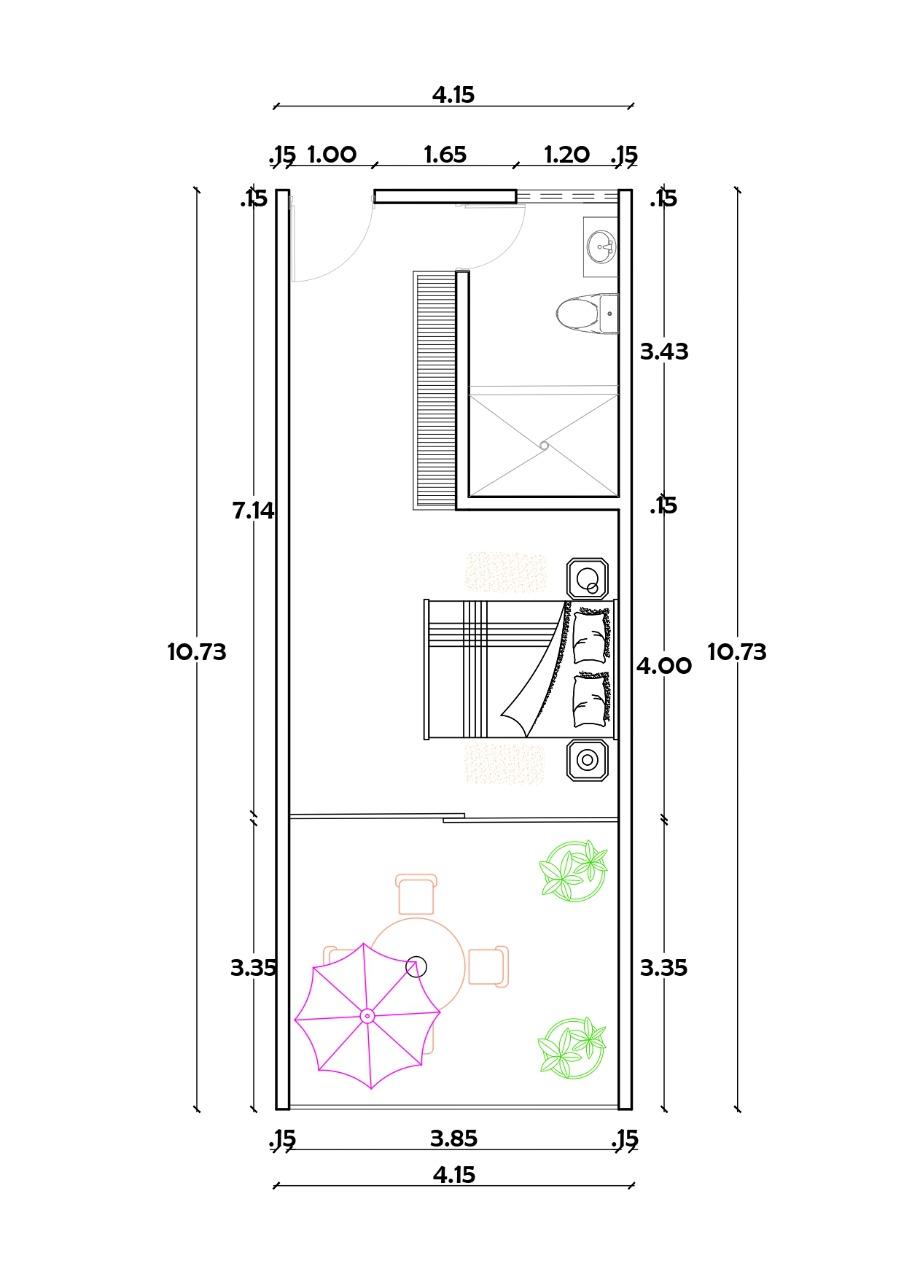

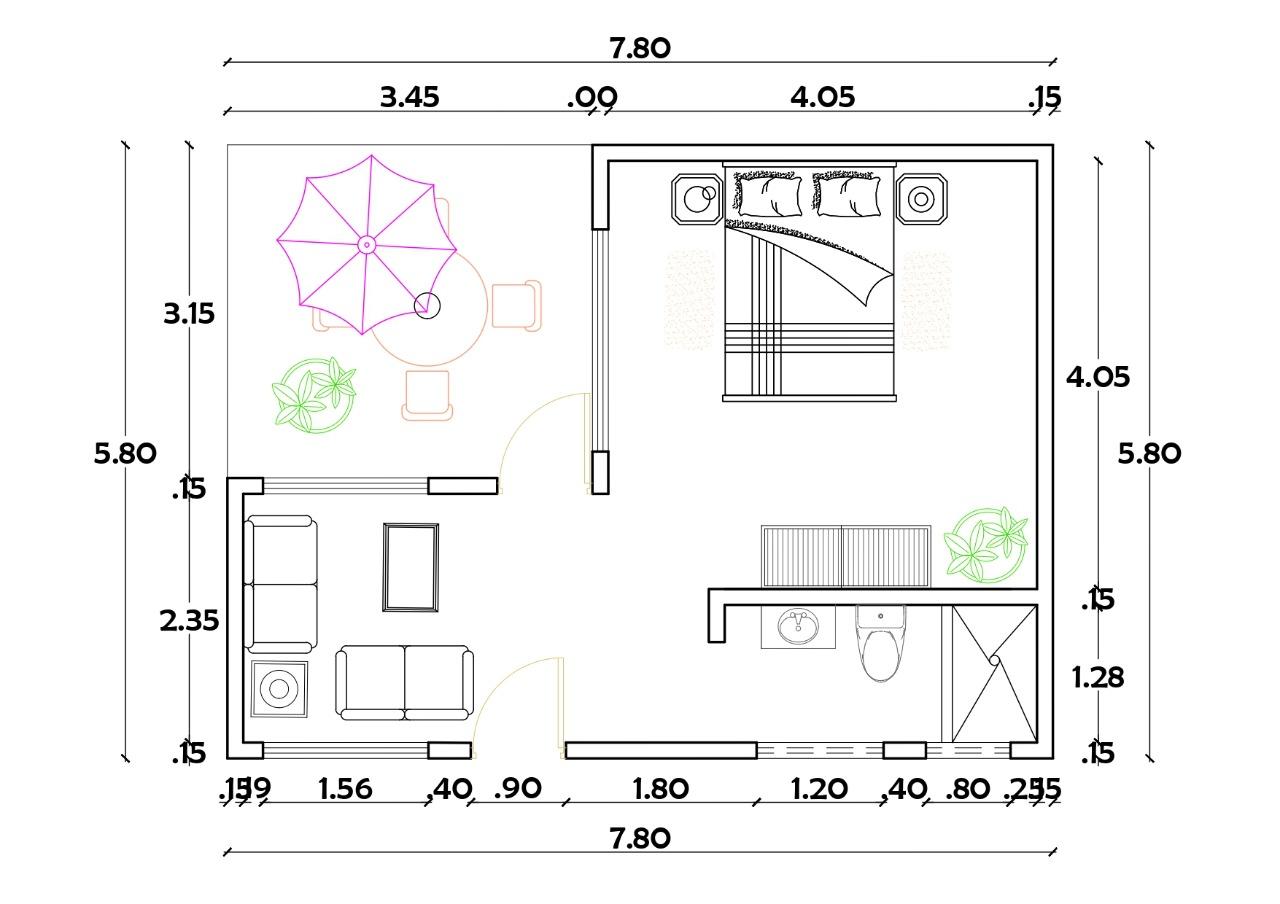

BOUNGALOWS:

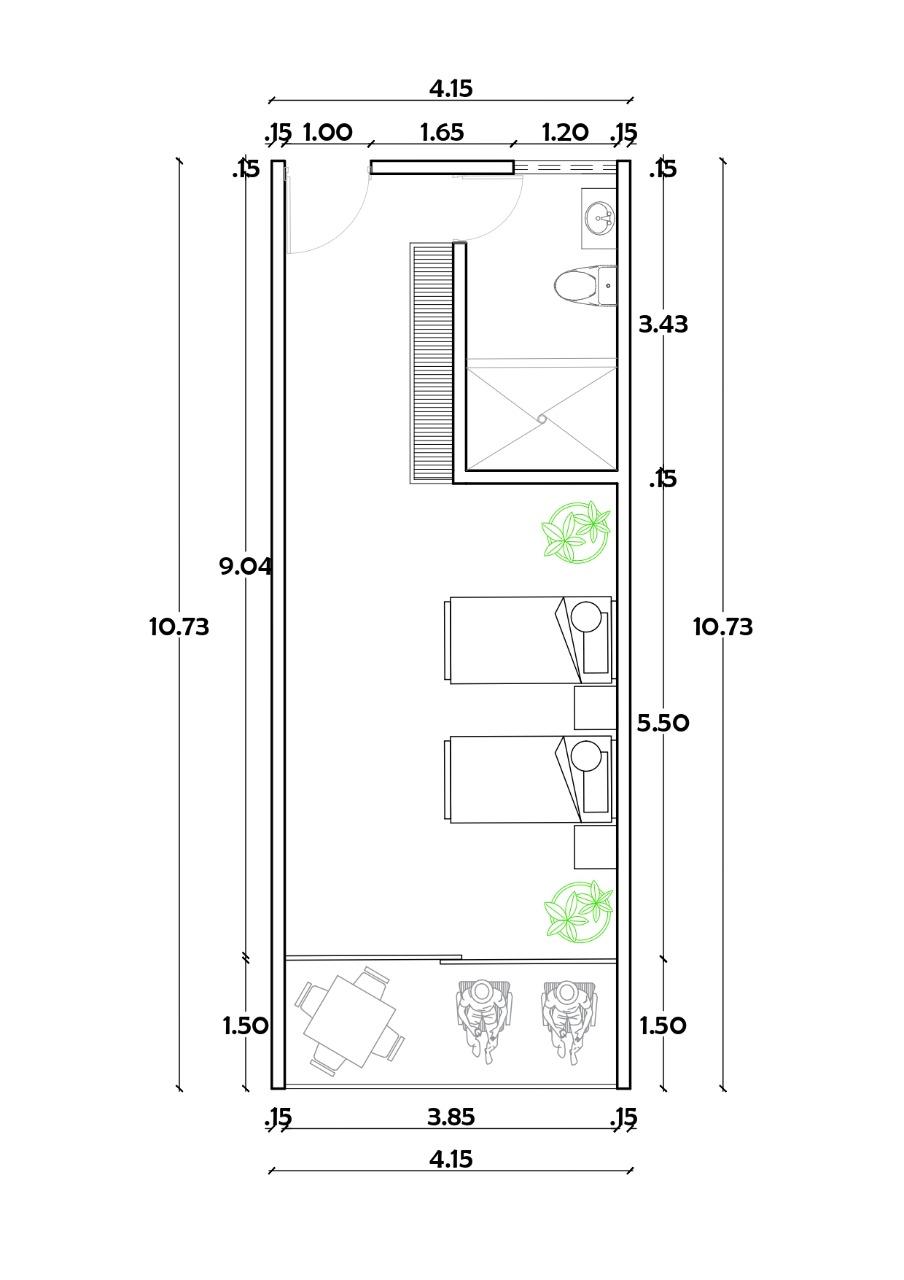

SIMPLE DOBLE
21 N.P.T. +8.00 N.P.T. +7.00 N.P.T. +6.00 TRIPLE MATRIMONIAL

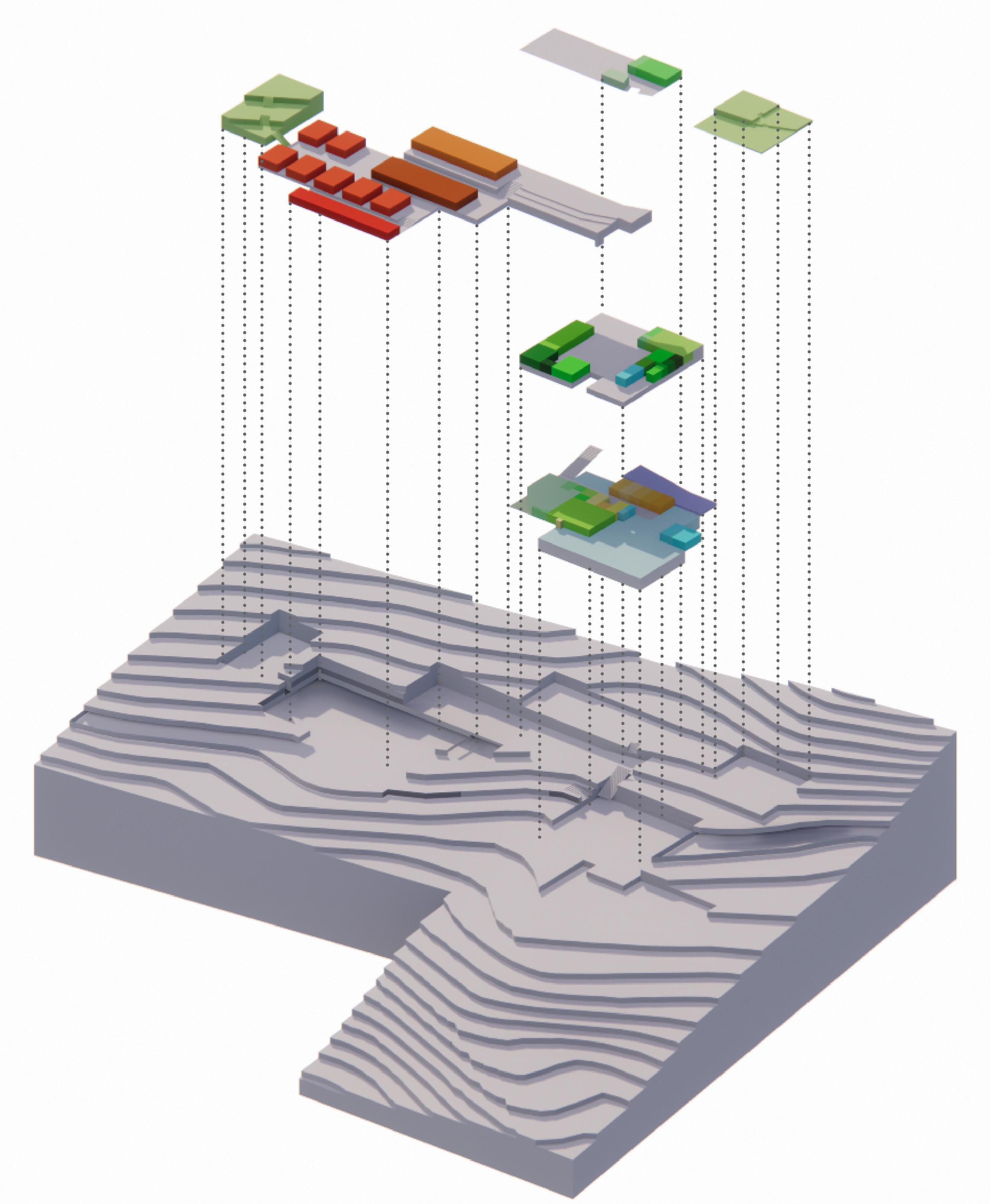

ESTRATEGIAS DE IMPLANTACION TERITORIAL
ZONA COMÚN HOSPEDAJE ADMINISTRACIÓN
ZONA DE SERVICIO
CORTE A - A’
CORTE B - B’
NIVEL 1 NIVEL 2 NIVEL 3 NIVEL 4 23

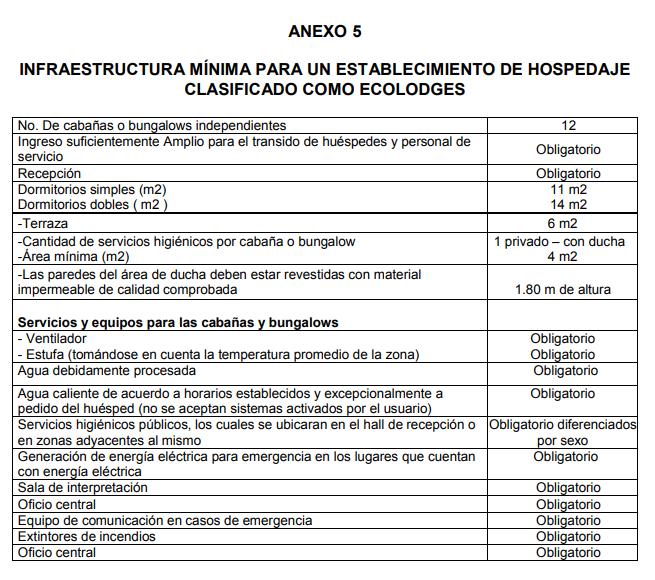

ANÁLISIS NORMATIVO
REFERENCIAS TECNICAS ENCONTRADAS:
La pendiente puede variar de acuer do al clima de la zona, por lo que en una zona sin lluvias, debe tener una inclinación del 12%, en zonas de llu vias moderadas, debe inclinarse un 30%, y en zonas lluviosas, la inclina ción debe ser del 45%.
A través de esto, reconocemos que la zona de Pozuzo contempla una grado de precipitaciones moderada, por lo tanto, se deberá de tomar en cuenta una inclinación en techos no menor al 30%.
Referencias aproximadas
SISTEMA CONSTRUCTIVO

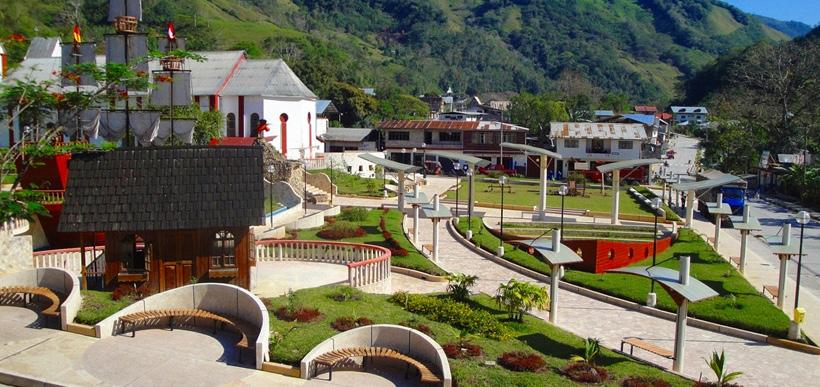

Tipos de sistemas constructivos encontrados en Oxapampa

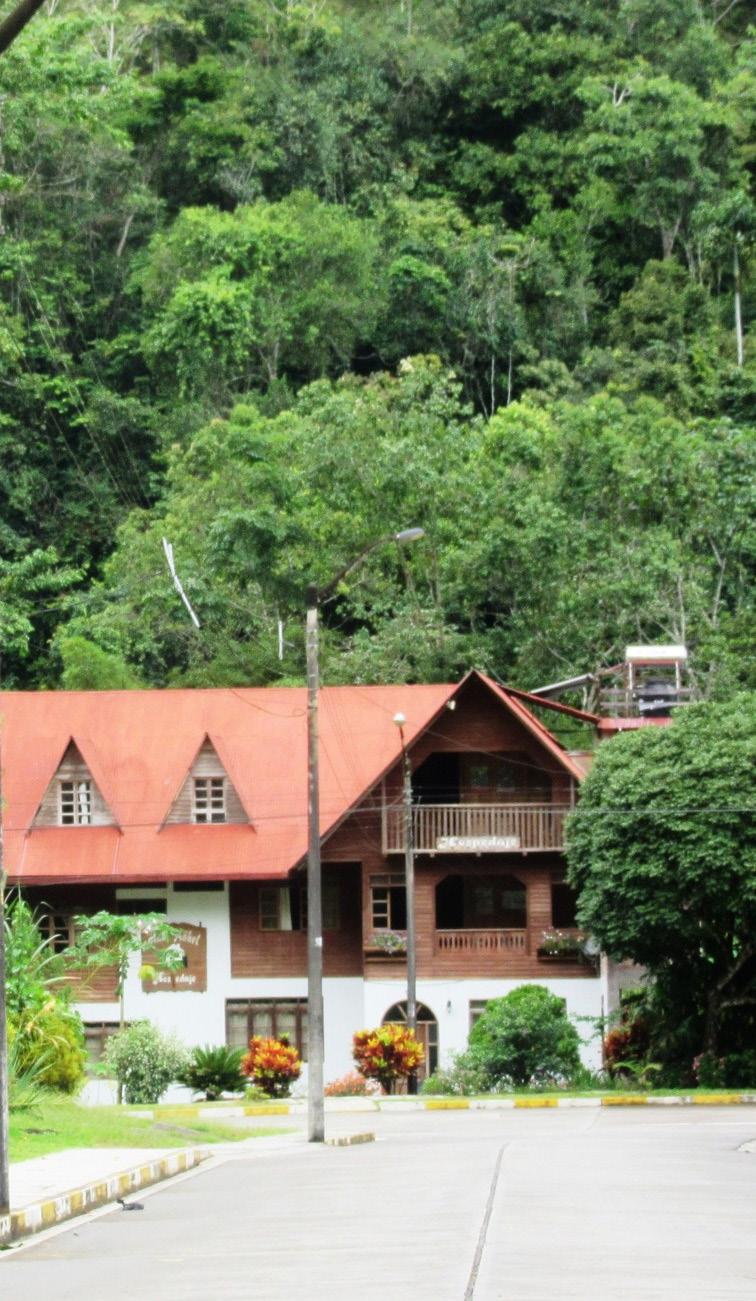

Sistema constructivo con madera

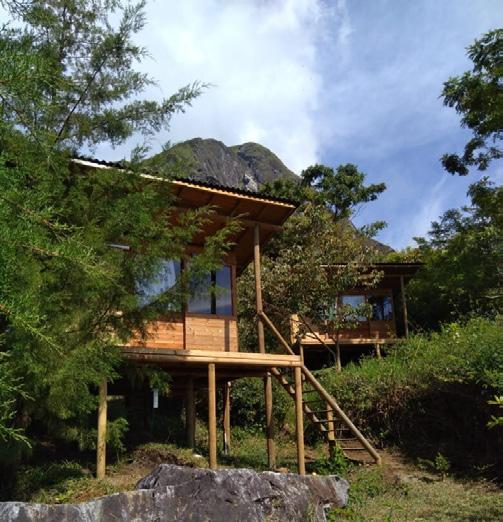

Ulcumana Ecolodge
MATERIALES A CONSIDERAR
Ulcumano
Ideal para: Carpinteriaestructuras
Pino
Ideal para: Puertas - SuelosBalcones
Capirona Ideal para: PisosMuebles

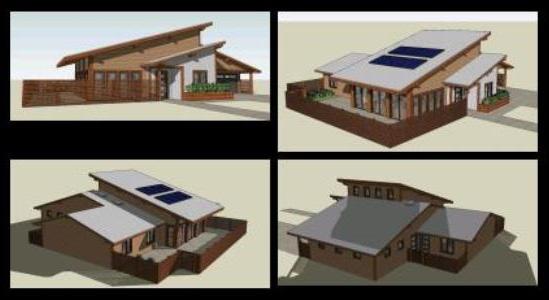

MODULO BASICO SOSTENIBLE, 1nvestigacián Selva, UPC (2020)
25
Sistema constructivo elegido:
Sistema constructivo con bambu
Sistema constructivo con madera
Sistema constructivo con piedra
