TALLER DE DISEÑO ARQUITECTONICO
PROYECTO ECOLODGE POZUZO
IV
DÍAZ VÁSQUEZ
ARMANDO
CÁTEDRA:
CESAR
ARMANDO
CAYO GARAYAR RENZO GONZALO
RAFAEL
ARQ. ORTIZ ZEVALLOS ANA MARÍA ARQ. SAN JUAN GARCIA VERÓNICA INTEGRANTES:
INDICE 1. TOMA DE PARTIDO 2. ZONIFICACION 3. ESTRATEGIAS DE IMPLANTACION TERRITORIAL 4. ANALISIS NORMATIVO

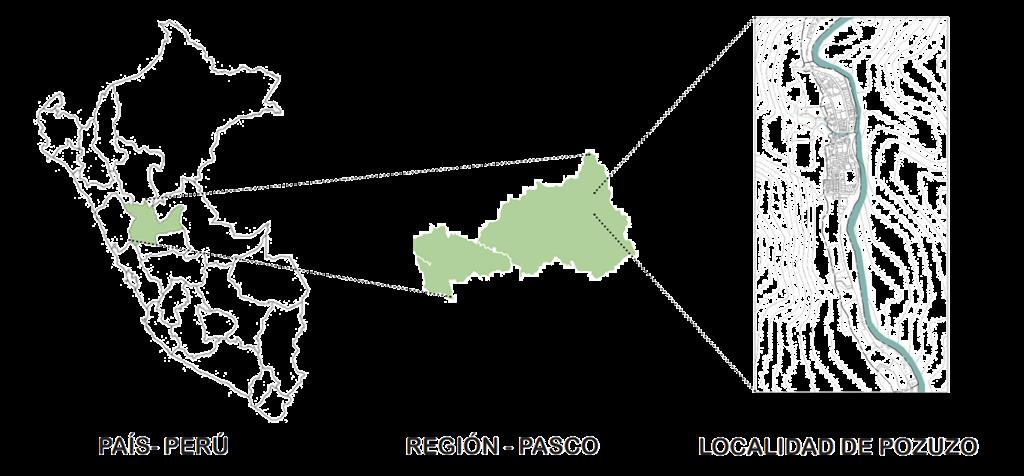

TOMA DE PATIDO
Rango etario: 25-45 Grupos de interés: • Matrimonios • Parejas • Familias pequeñas • Grupos de amigos • Mochileros PUBLICO OBJETIVO

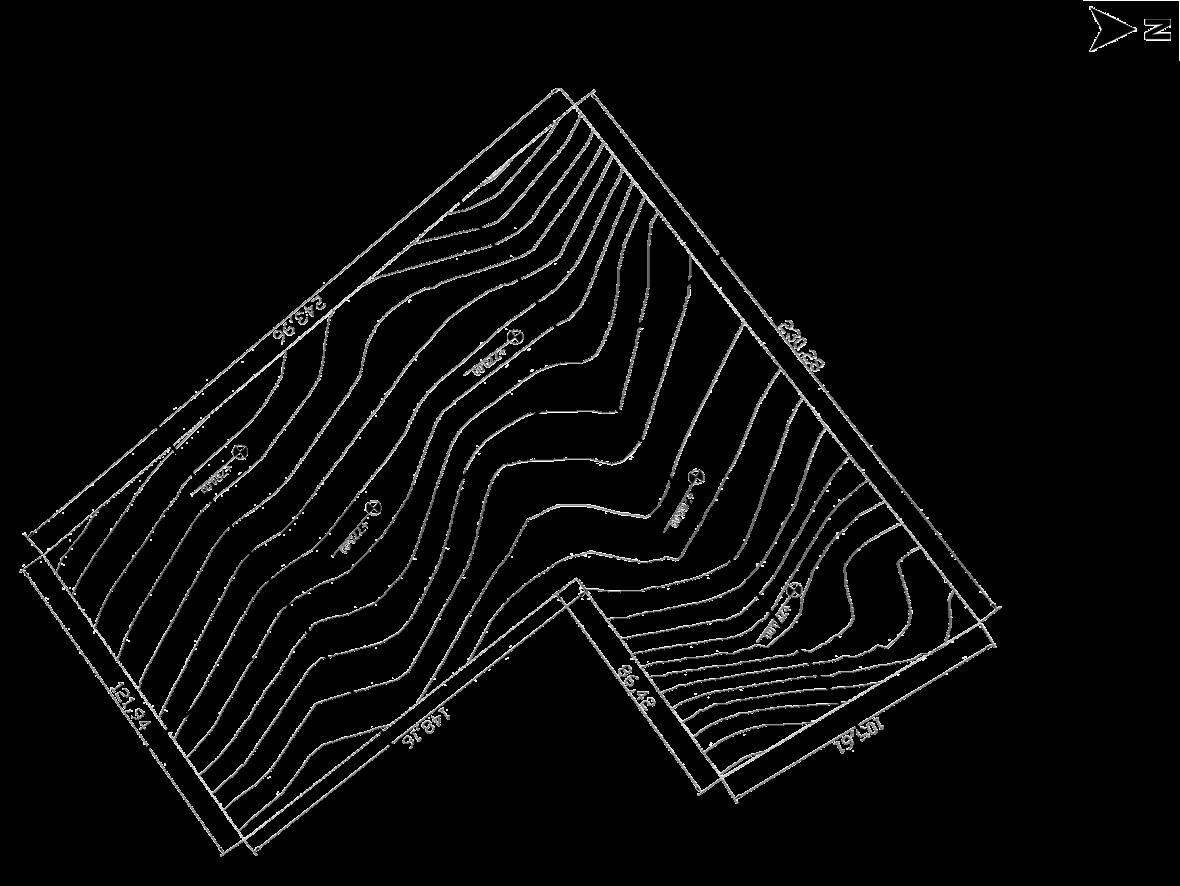

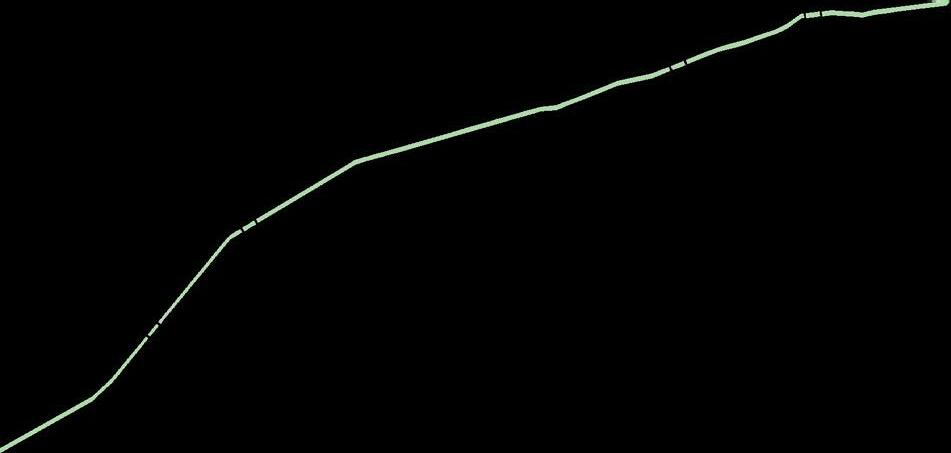

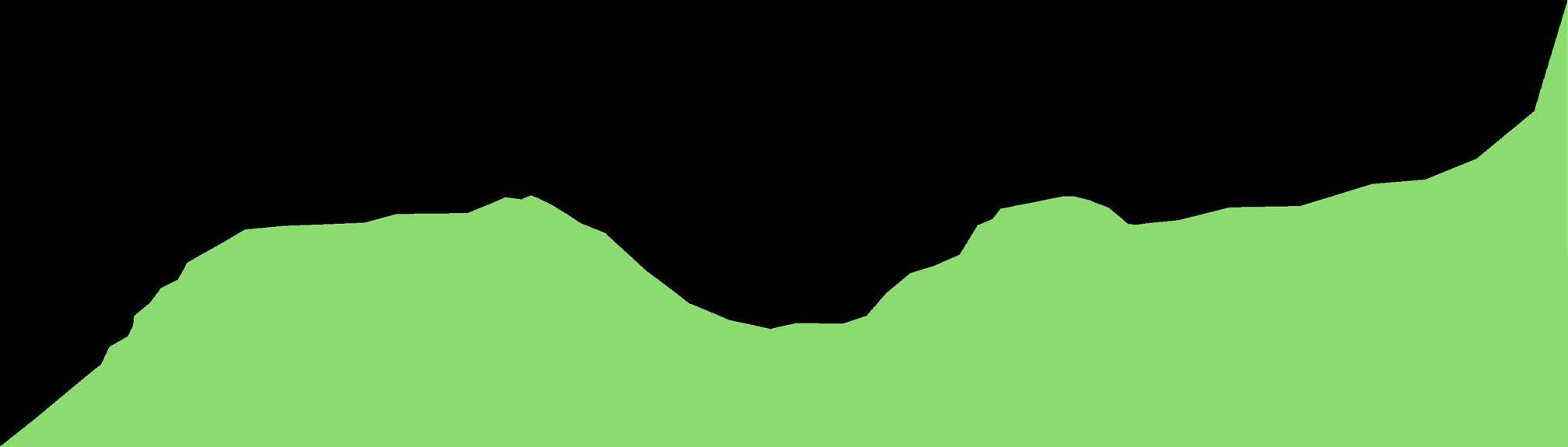

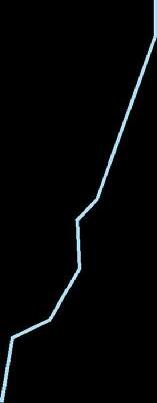

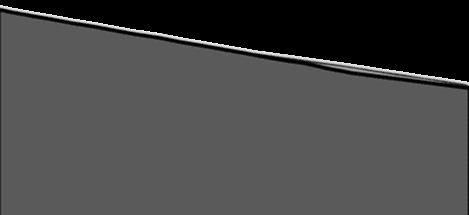

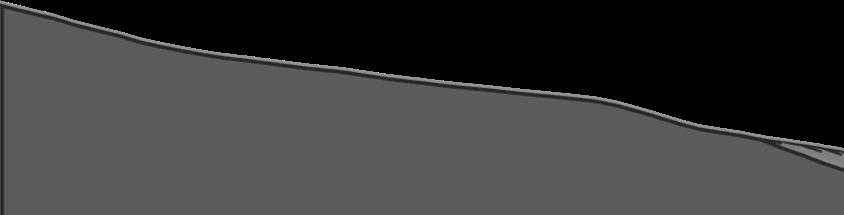

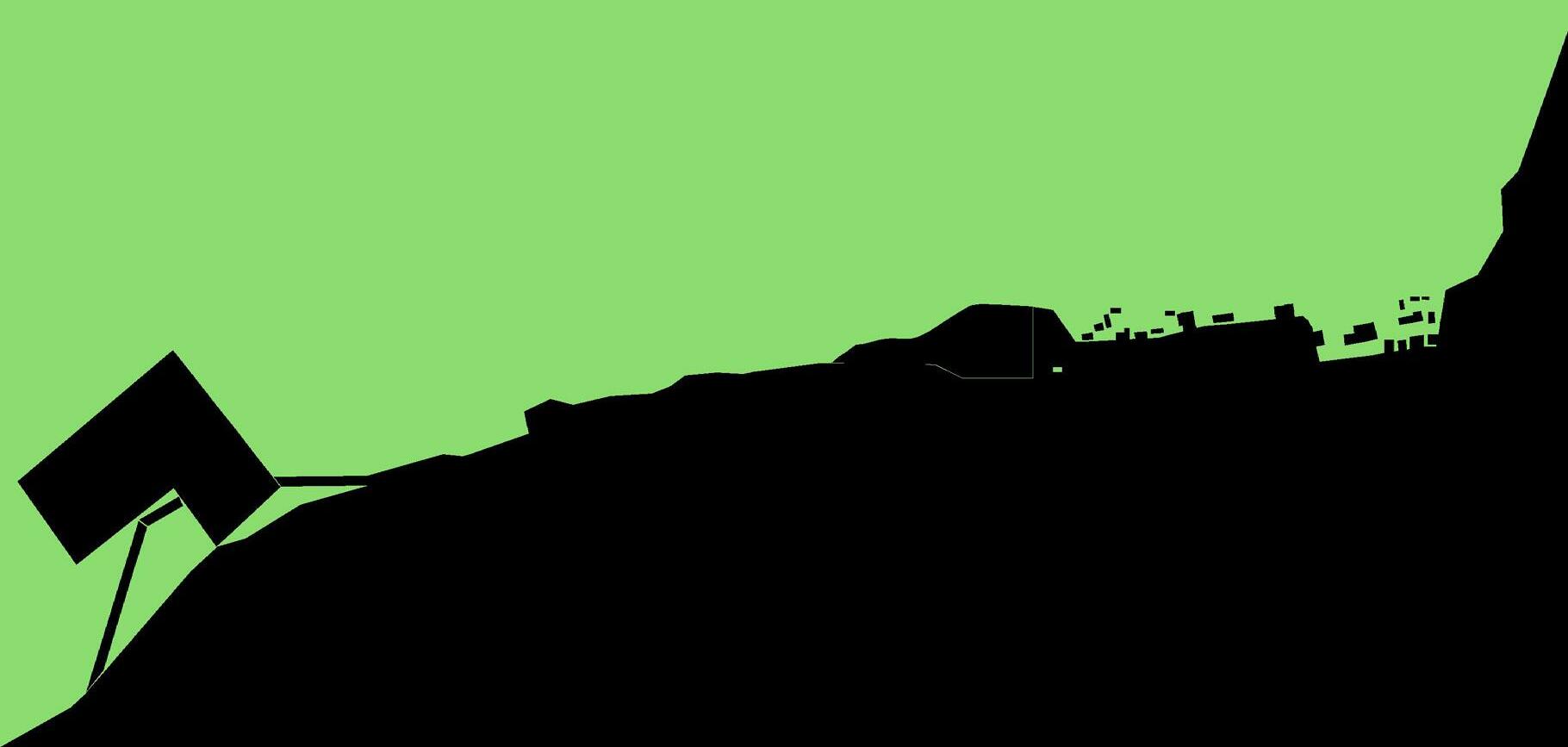

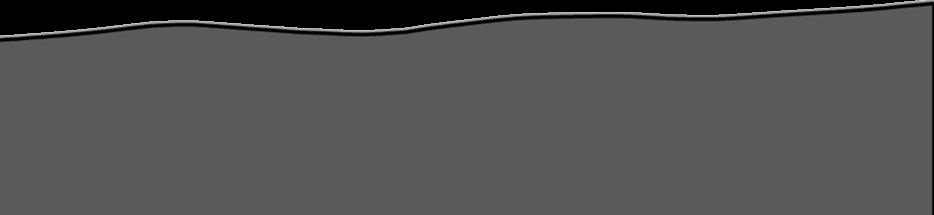

CORTE A A’ CORTE B B’ CORTE C C’ 782.92 msnm 761.20 msnm 783.61 msnm 736.03 msnm 771.34 msnm 763.87 msnm 7
TOMA DE PATIDO
CONCEPTUALIZACIÓN

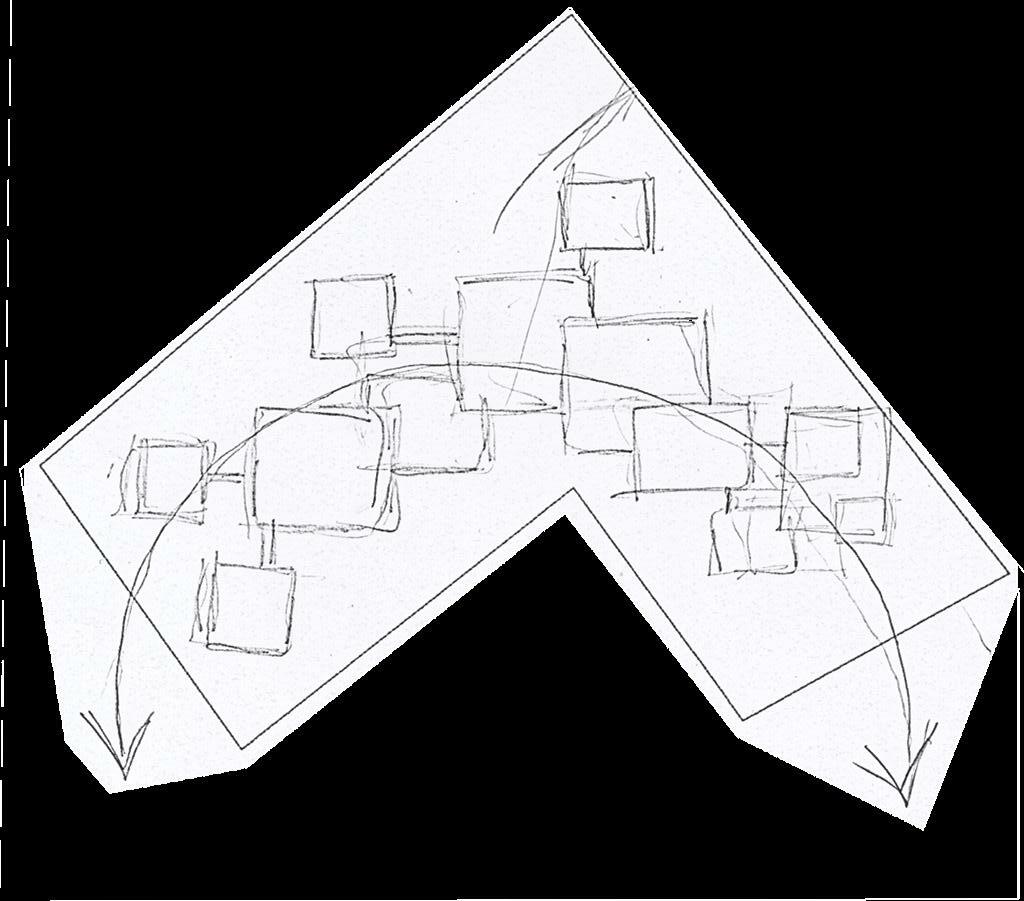

PAUTA EN ARCO COMO ELEMENTO DISTRIBUIDOR DEL PROYECTO

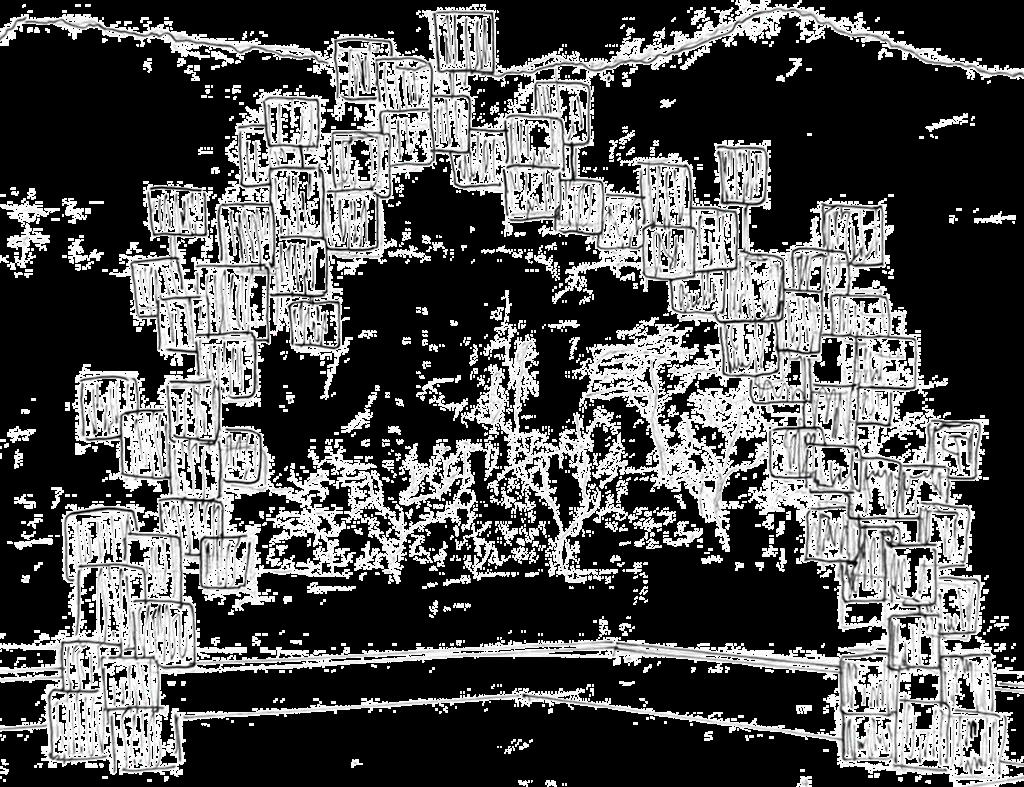

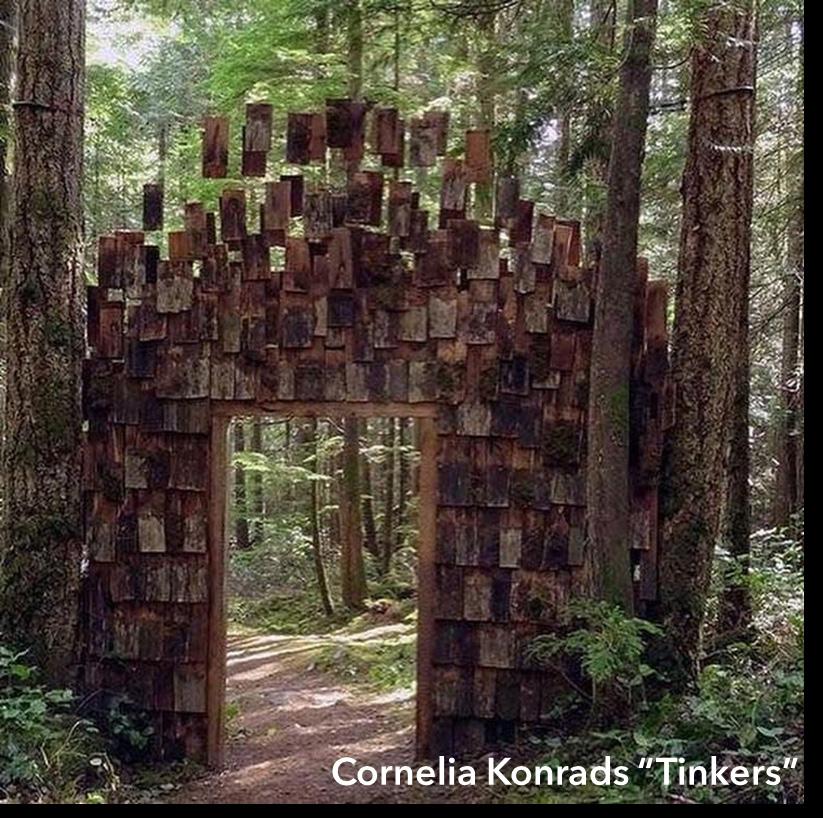

Búsqueda de patrones en el referente del land art estudiado anteriormente
Interpretación inicial del referente

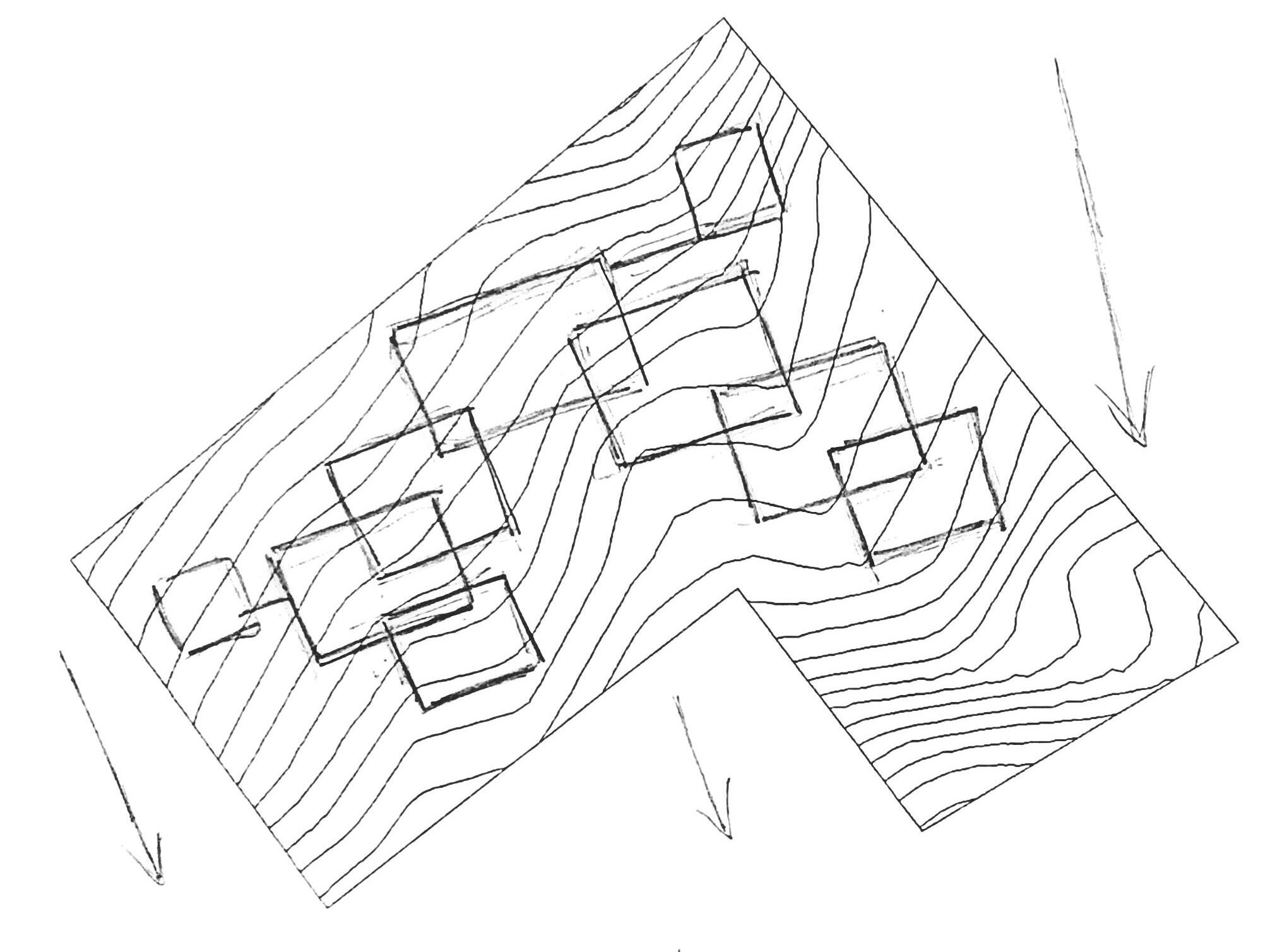

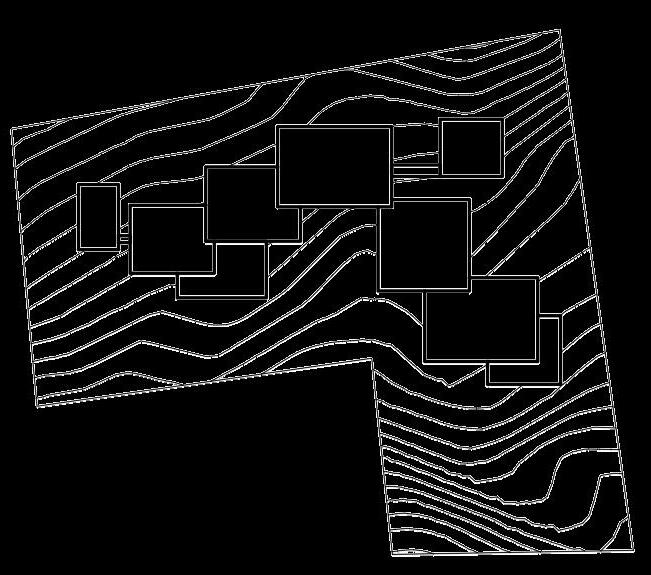

Elementos orientados en dirección de la topografia del terreno

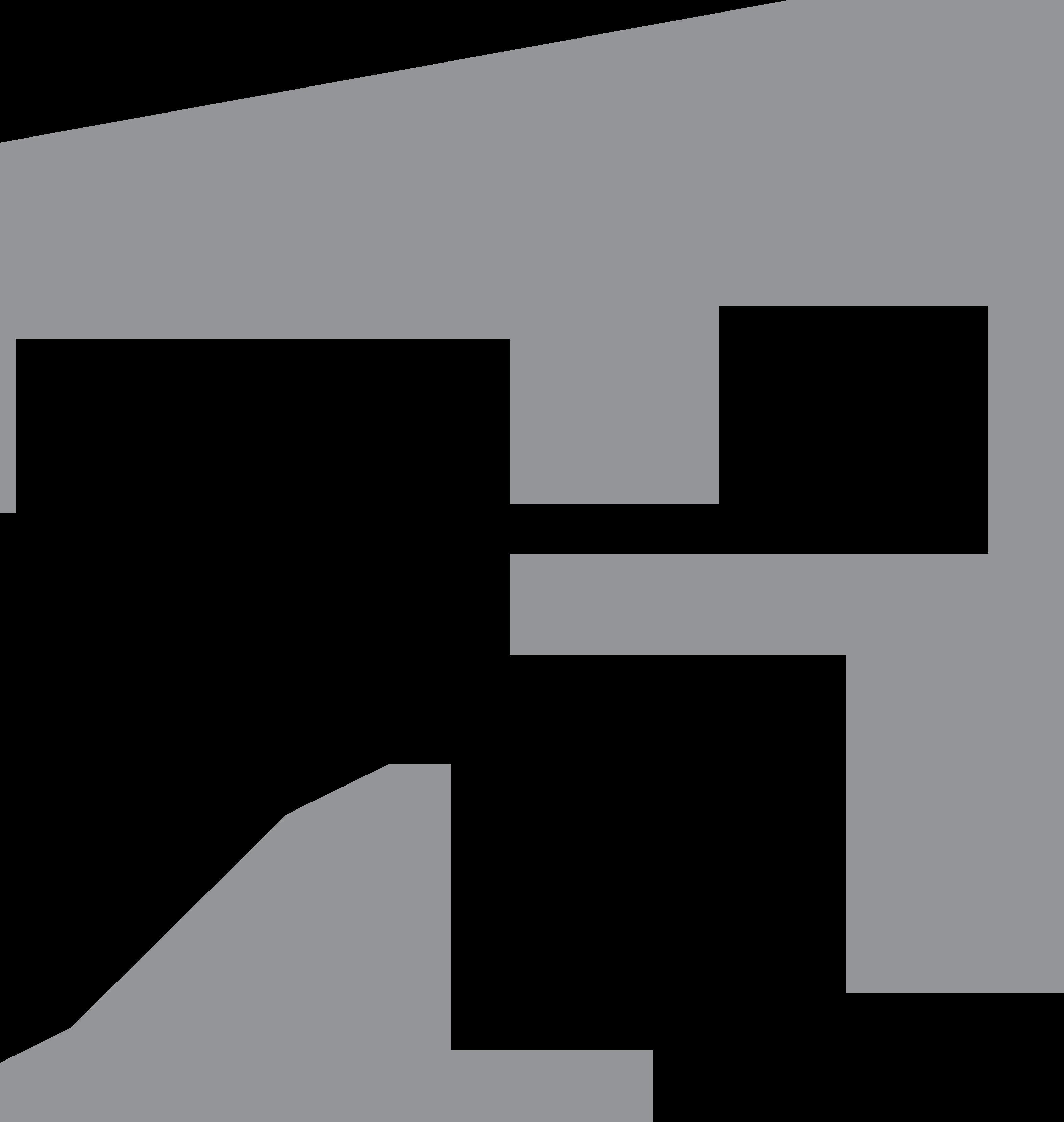

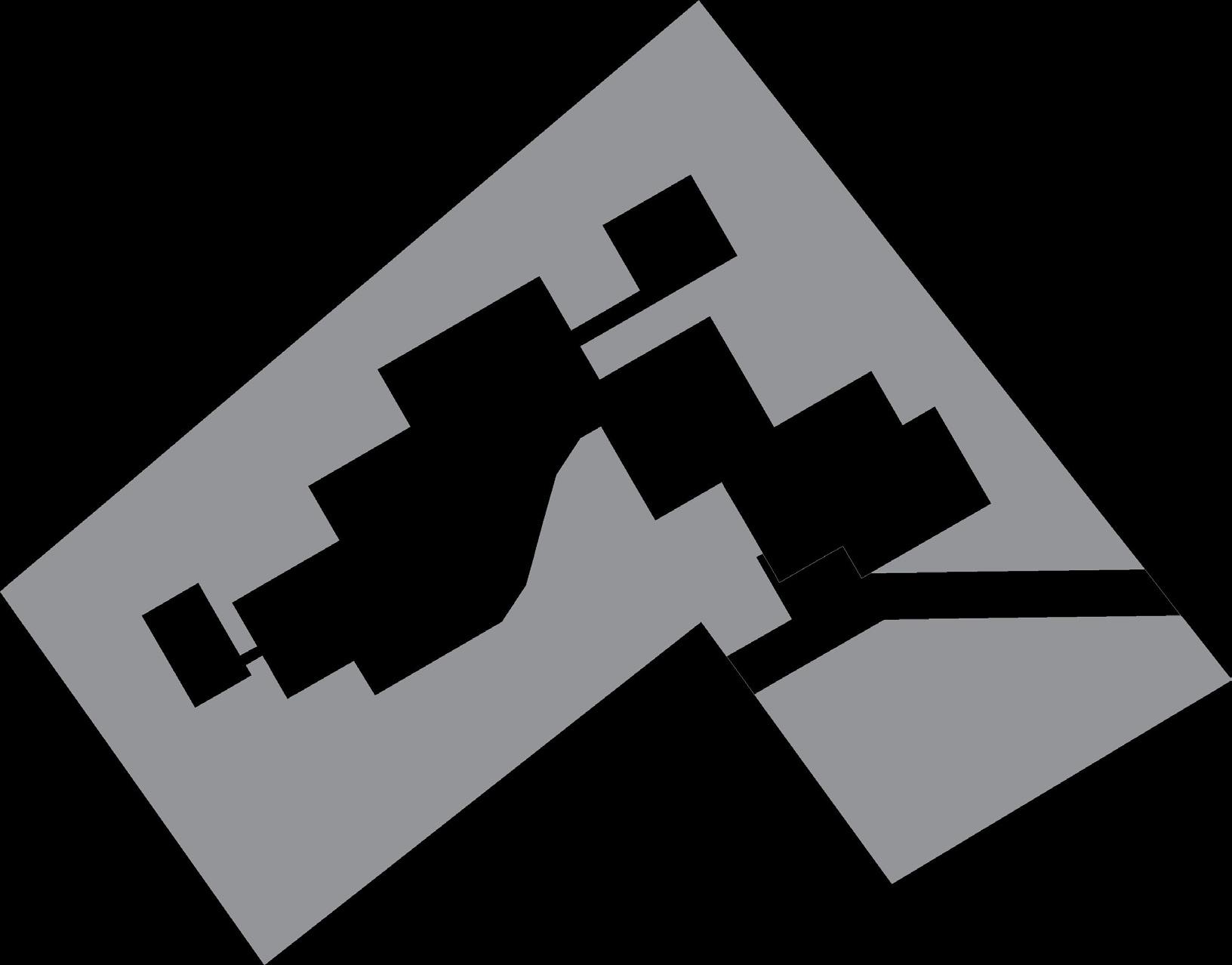

Delimitacion final de los elementos convertidos en espacios en el terreno
9
RITMO POR REPETICIÓN DE FORMAS RECTANGULARES PROPUESTAS

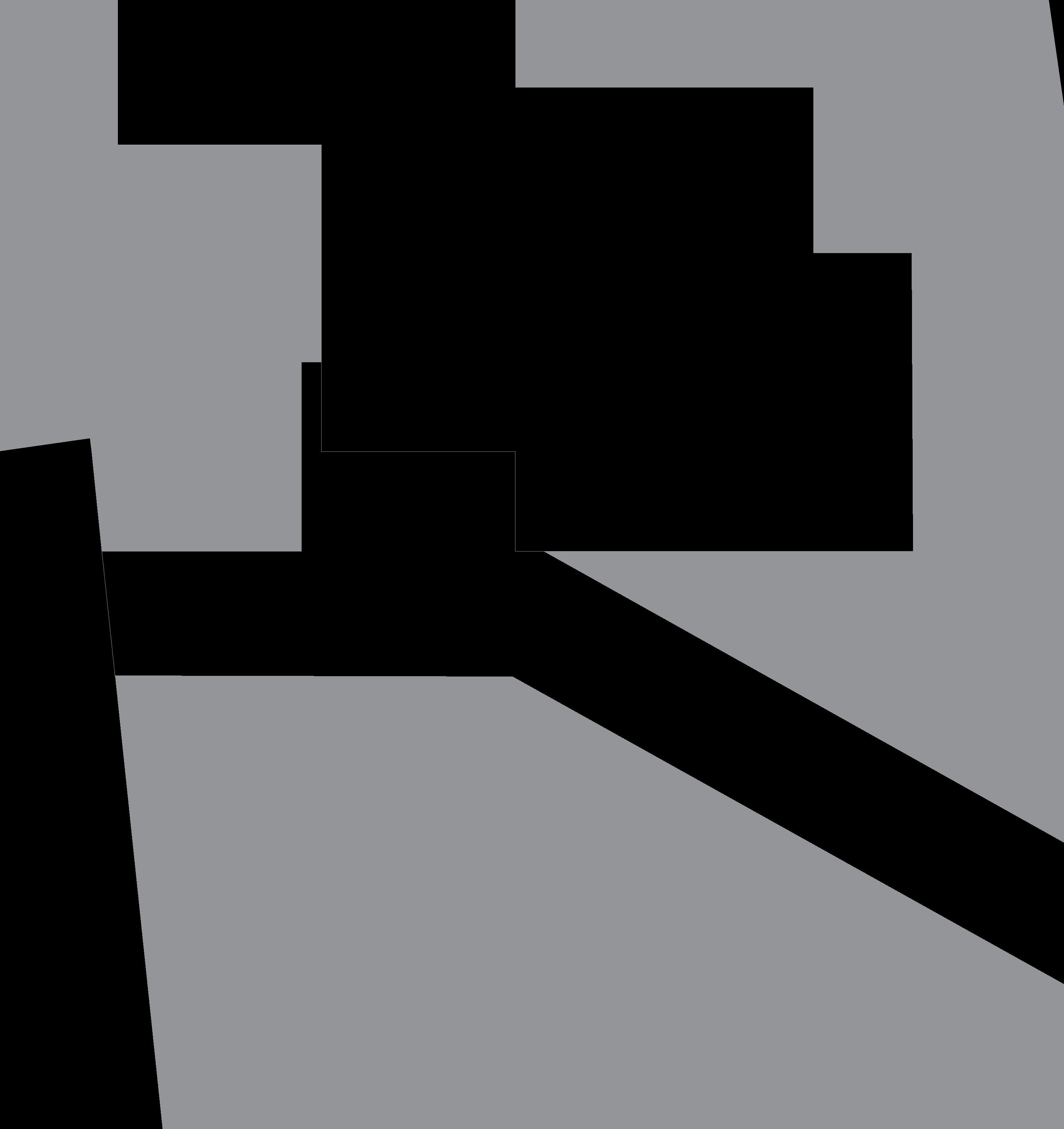

JERARQUIZACÍON DE LAS FOR MAS DE ACUERDO A LA DISTIN CION DE NIVEL
ZONIFICACIÓN ZONAS AMBIENTES AFORO ÁREA TOTAL 3 28.5 3 28.5 Administrativa 4 Logística y contabilidad 3 Reservas 3 28.5 2 44.6 Hombres 3 Mujeres 3 2 2 Dormitorio Terraza Baño Dormitorio Terraza Baño Dormitorio Terraza Baño Dormitorio Terraza Cocina Comedor Baño 30 45 2 19 9 13.5 Hombre 6 Mujeres 5 Discapacitados 1 4 18 3 4.5 2 19 6 9 60 90 7 7 7 7 Hombres 5 Mujeres 6 Discapacitados 1 6 42.6 2 20 2 10 1 3 1 3 Hombres + vestidor 3 Mujeres + vestidor 3 65.8 Área de juegos 65.8 485.5 96 Hombre 5 Mujeres 6 Losa multi usos 405.5 37.7 200 2 6 2 6 2 40 2 40 981.7 Vigilancia MATRIMONIAL (5) ZONA COMÚN RECEPCIÓN Y VESTIBULO Hall principal Recepción y caja Sala de estar SS.HH Tópico Área informativa RESTAURANTE Recepción RECREACION Juegos Infantiles. Área de camping Mirador Servicios higiénicos: Sala de espera ZONA DE SERVICIOS ESTACIONAMIENTO + PATIO DE MANIOBRAS ALMACÉN Depósito de limpieza Depósito de basura Cuarto de máquinas Cuarto de electricidad PROGRAMA ARQUITECTONICO 95 15 6 268 SUBAMBIENTES ZONA ADMINISTRATIVA OFICINAS Gerencia Secretaría Oficinas: Sala de juntas Archivo Servicios higiénicos: CONTROL Cuarto de control HOSPEDAJE 403.2 26.5 26.5 Área de mesas Área de buffet Bar Servicios higiénicos: TRIPLE (7) 1 2 2 3 253 DOBLE (8) SIMPLE (10) BUNGALOWS LAVANDERÍA 3 36 Full body/ yoga SS.HH 24.5 Área de mesas 21 157 COCINA Cocina principal Almacén Despensa Depósito de limpieza Depósito de basura
FLUJOGRAMA DEPOSITO LOSA DEPORTIVA MULTI USOS MIRADOR TALLER DE DANZA TALLER DE DANZA SSHH JUEGOS INFANTI LES AREA DE JUEGOS ALMACEN LAVANDERIA S.S.H. H. Cuarto de limpieza Cuarto de basura COCINA AREA DE MESAS ESCENARIO S.S.H .H S.S. H.H A. BUFE T BARR A RECEPCIÓNA. ESPERA FULL BODY YOGA A. MESASS.S.H.H Z. DE CAMPING TRIPLE MATRIMONIAL SIMPLE DOBLE ESTACIONA MIENTOS PUESTO DE CONTROL SUM HALL RECEPCION Y CAJA SSHH TOPICO ZONA DE ESTAR AREA INFORMATIVA OFICINA ADMINIST. RESERVAS LOGISTICA Y CONTABILIDAD ARCHIVOS GERENCIA SALA DE JUNTAS SSHH CUARTO DE LIMPIEZA CUARTO DE BASURA CUARTO ELECTRICIDAD CUARTO MAQUINAS BAHIA DE DESCARGA MIRADOR SECRETARIA MIRADOR ENTRADA PRINCIPAL ENTRADA VEHICULAR 11

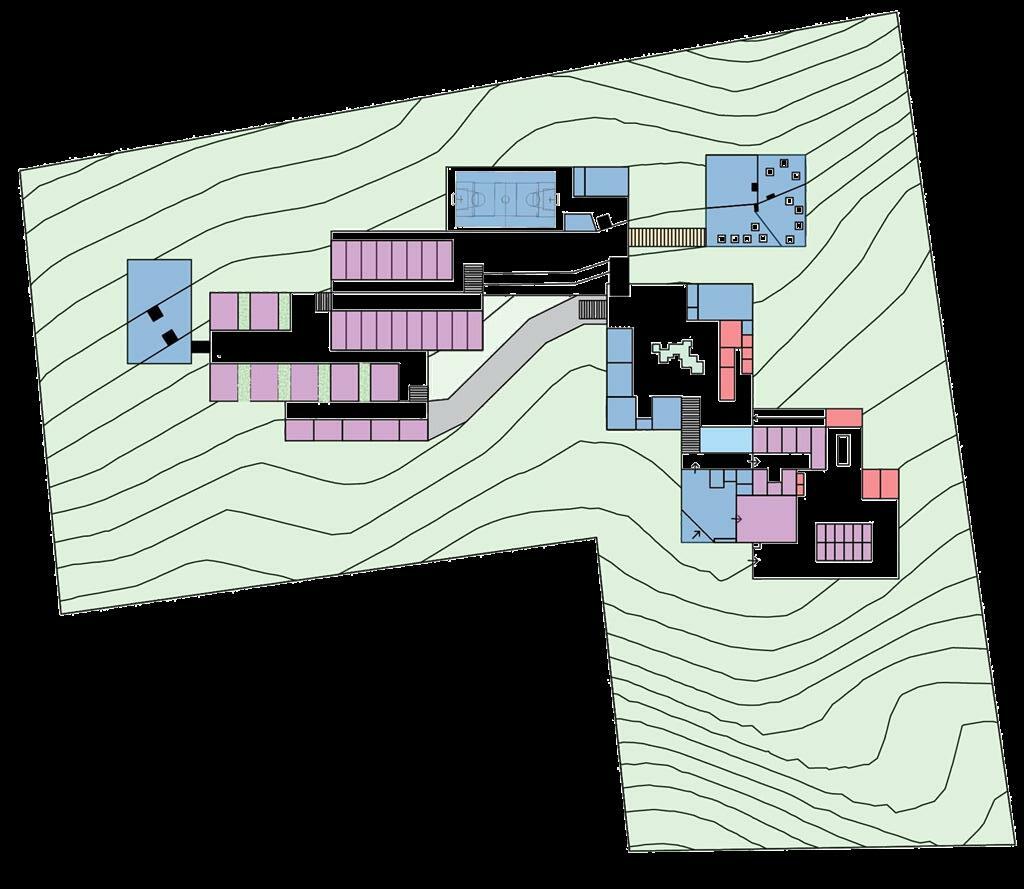

ZONIFICACIÓN 1. Dormitorios simples 2. Dormitorios dobles 3. Dormitorios matrimoniales 4. Dormitorios triples 1. Hall principal 2. Recepción y caja 3. SS.HH 4. SUM 5. Recepción 6. Sala de espera 7. Área de mesas 8. SSHH 9. Cocina principal 10. Almacén 11. Depósito de limpieza Y basu ra 12. Juegos Infantiles. 13. Área de juegos 14. Taller de Costura 15. Taller de Danza 16. SSHH 17. Mirador 1 + zona de camping 18. Mirador 2 19. Área de yoga 20. Loza multideportiva 21. Área de descanso ZONA COMÚN HOSPEDAJE
ZONA DE
1. Gerencia 2. Secretaría 3. Oficina administrativa 4. Oficina de logística y contabilidad 5. Oficina de reservas 6. Sala de juntas 7. Archivo 8. SSHH 9. Vigilancia 1. Estacionamientos 2. Pato de maniobras 3. Lavandería 4. Depósito de limpieza 5. Depósito de basura 6. Cuarto de máquinas 7. Cuarto de electricidad 8. Bahía de desembarque
SERVICIOADMINISTRACIÓN 13

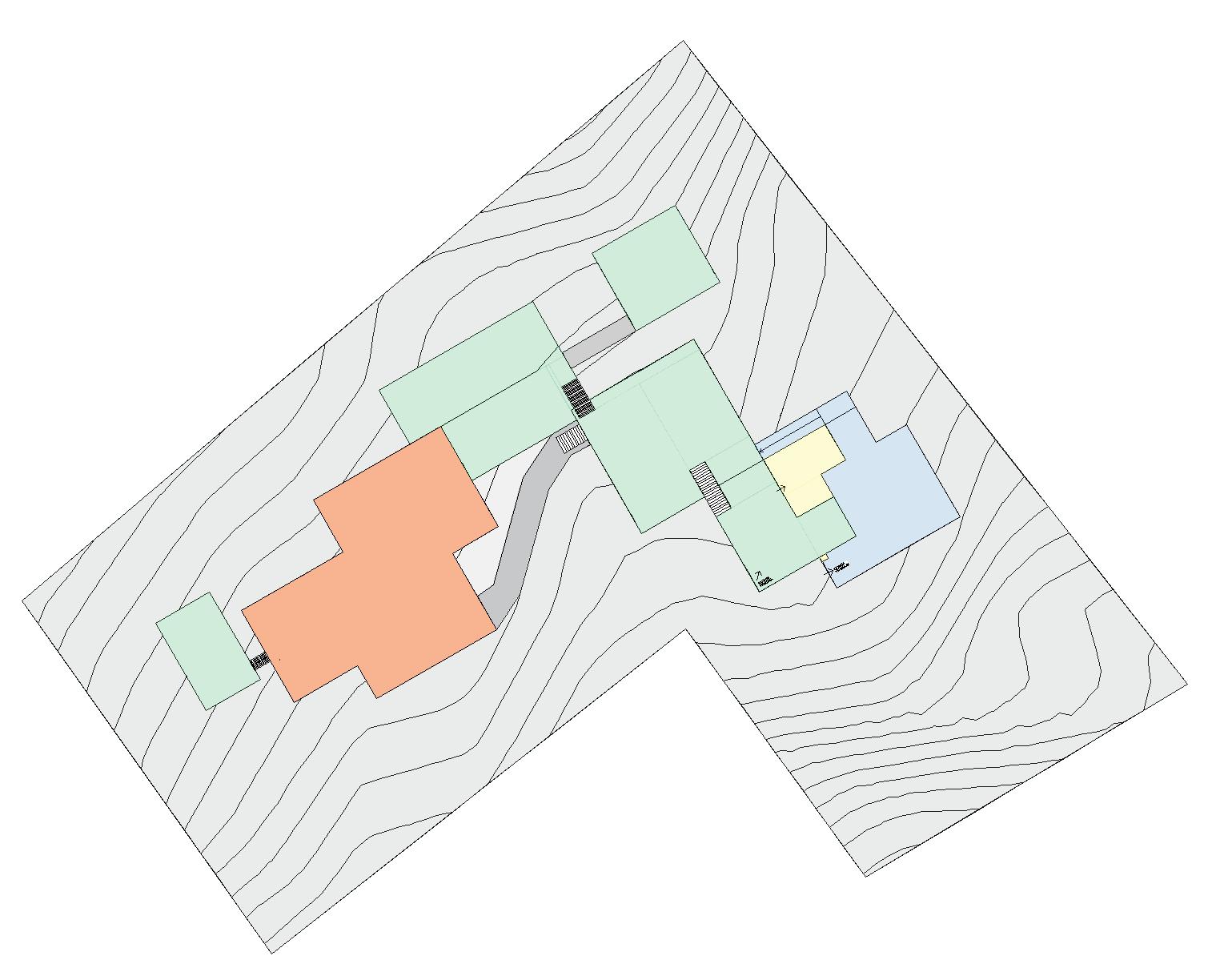

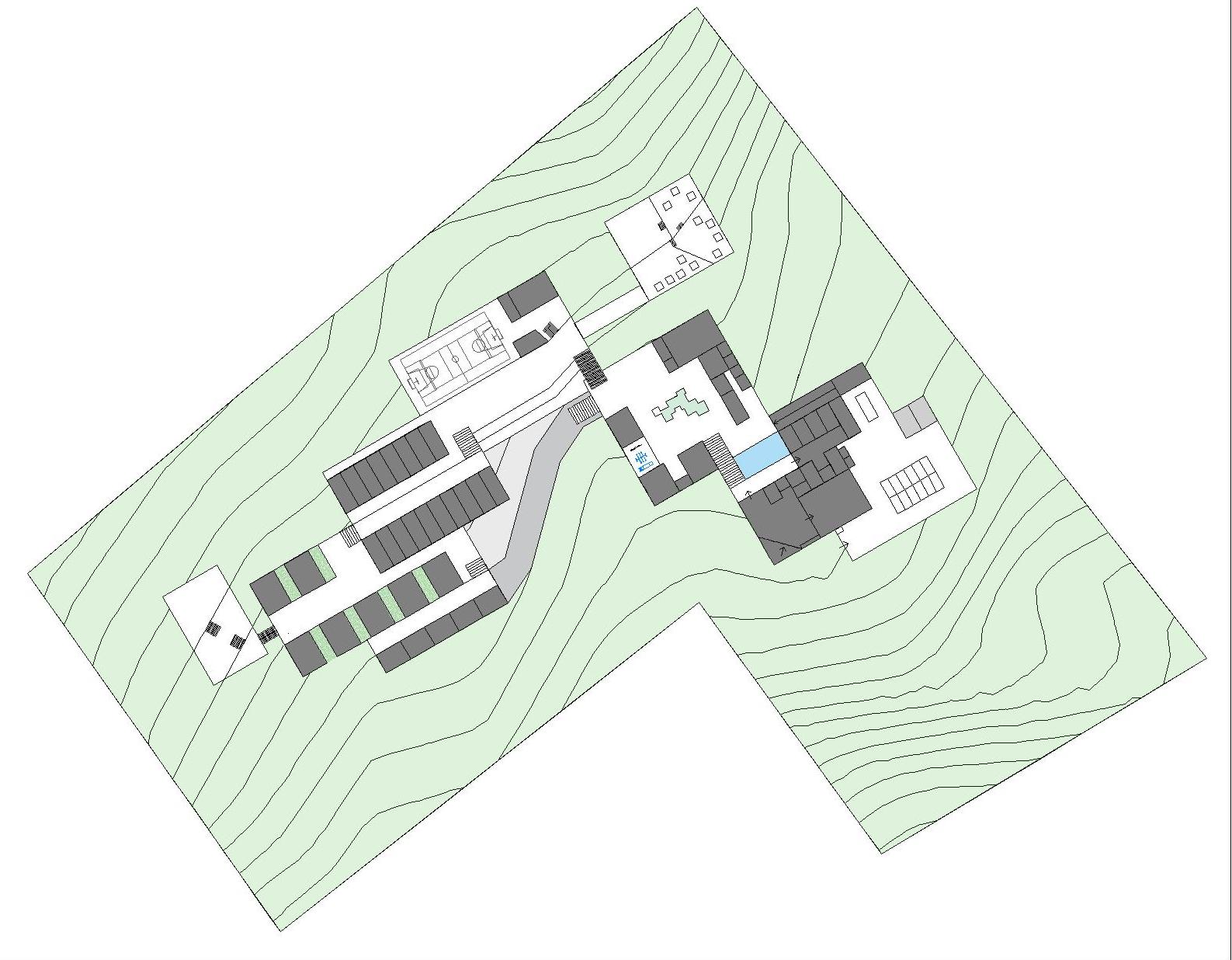

ZONIFICACIÓN 39 43 1 Hall 2 Recepción y caja 3 S.S.H.H. 4 Tópico 5 Sala de Estar 25 S.S.H.H. 26 A. de mesas/barra/escenario/A. de buffet 27 Recepción 28 S. de espera 29 Taller- costura 30 S.S.H.H. 31 Taller- danza 32 Juegos infantiles 33 A. de juegos 34 A. de mesas 35 Full Body/ Yoga 36 S.S.H.H. 37 Losa multi usos 38 Z. de camping 39 Mirador ZONA PÚBLICA 6 Zum 7 Sala de juntas 8 S.S.H.H. 9 Gerencia 10 Secretaria 11 O. Administrativa 12 Reservas 13 O. Logística/ cont. 14 Archivo 18 Estacionamiento 40 B. dobles 41 B. Simples 42 B. Matrimoniales 43 B. Triples ZONA SEMI-PÚBLICA 15 Bahía de descarga 16 C. Maquinas, Electricidad 17 C. Basura , Limpieza 19 Lavandería 20 Almacén 21 S.S.H.H. + Vestuario 22 D. de limpieza y Basura 23 Deposito 24 Cocina ZONA PRIVADA

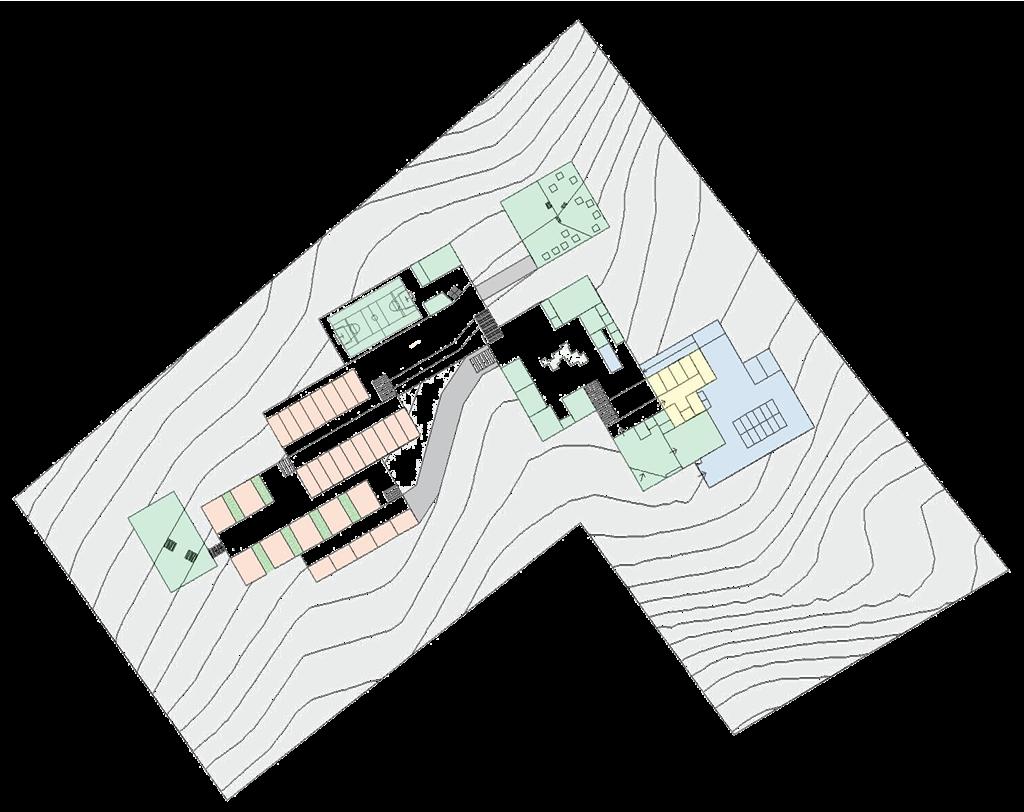

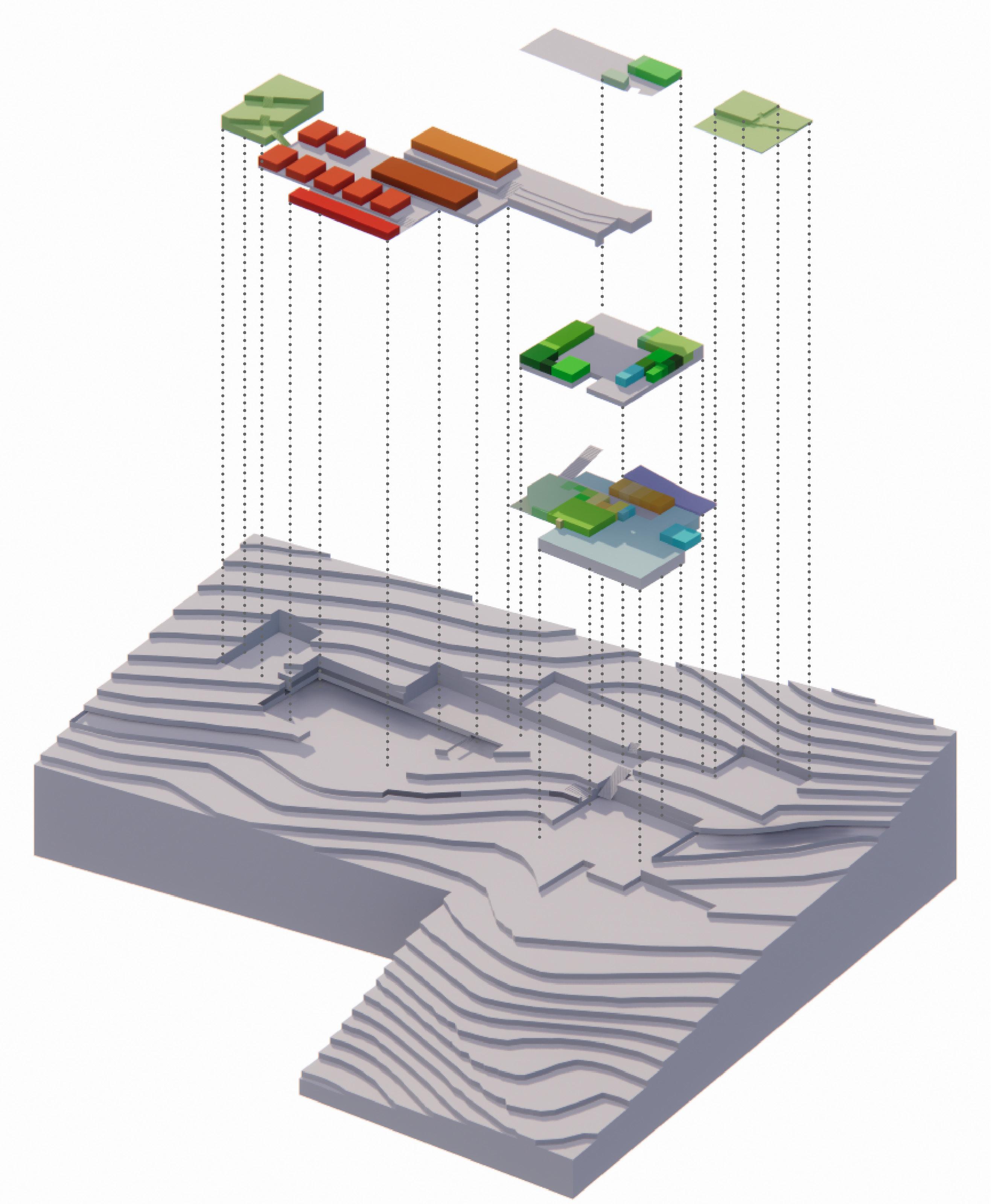

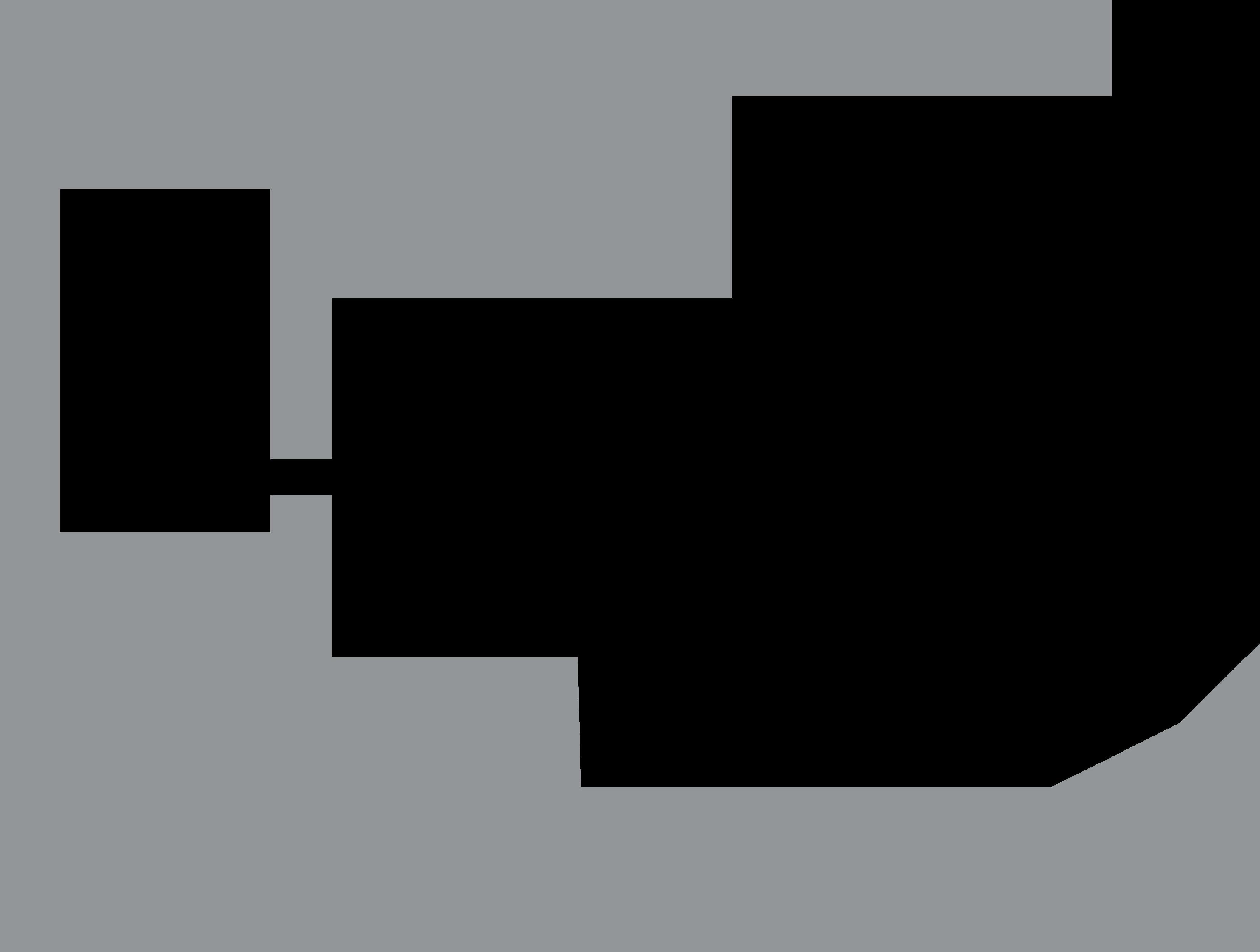

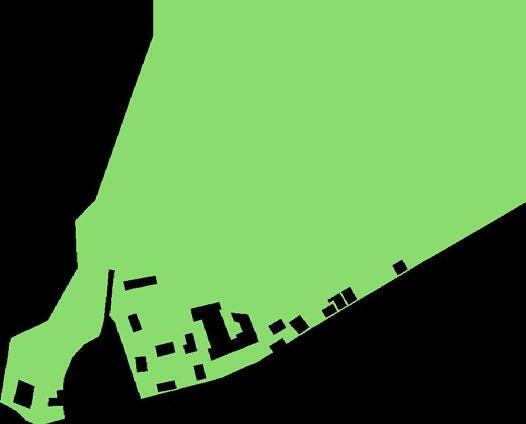

1 2 3 4 5 6 7 8 9 17 18 16 15 10 11 12 19 13 14 22 21 23 20 24 25 26 27 28 39 36 38 35 37 34 33 31 30 29 4032 41 43 42 LLENOS Y VACIOS 15
ZONIFICACIÓN

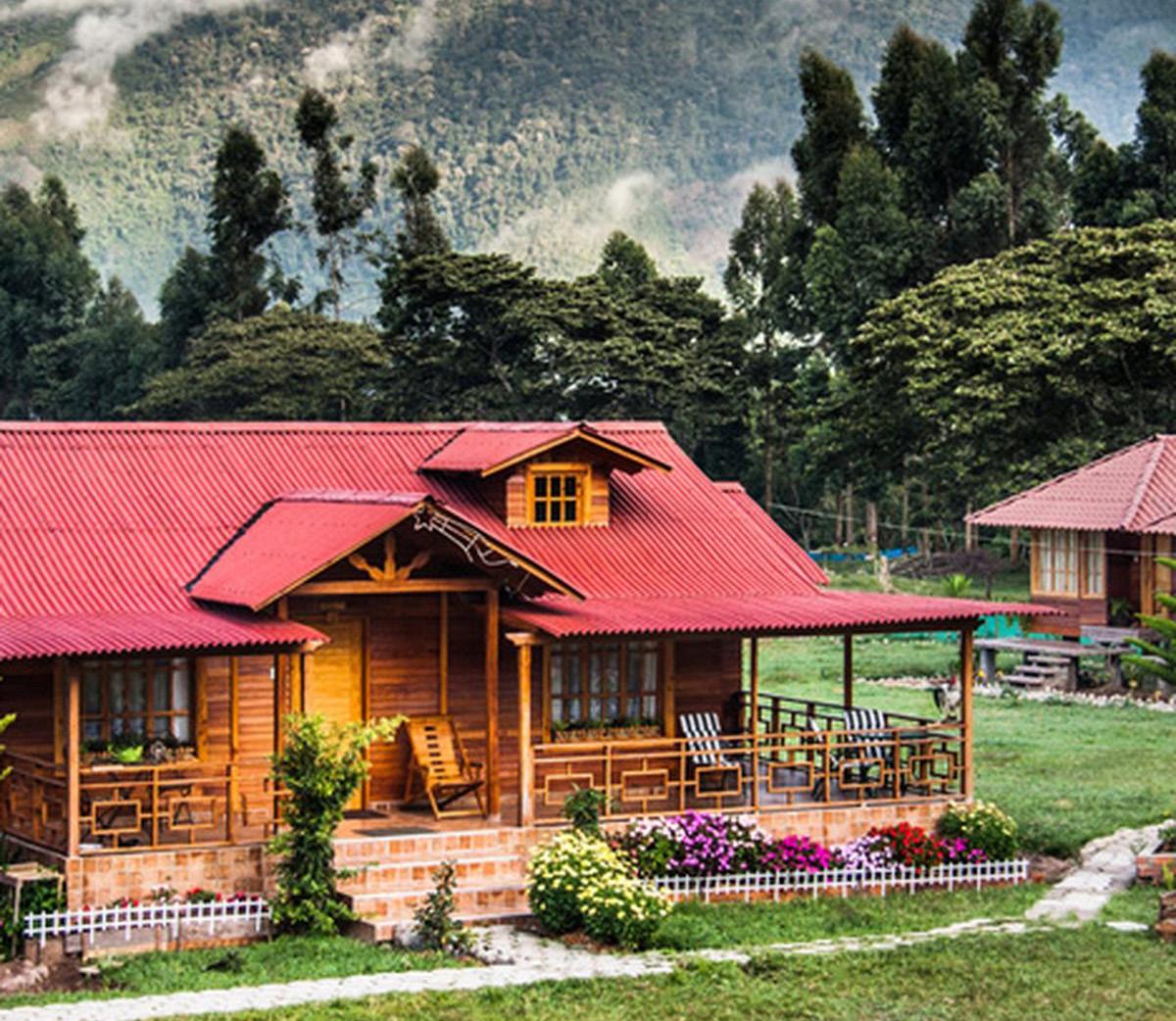

TRATAMIENTO DE VANOS A CONSIDERAR

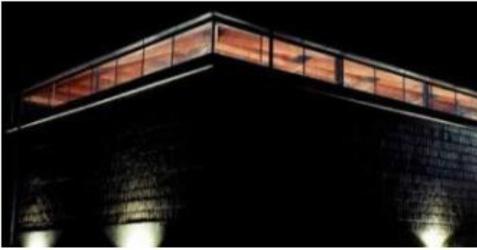

Para el desarrollo espacial de ciertas áreas se tomara en consideracion el uso de venta nas en los limites superiores de estos mismo espacios, aprovechando la altura que debe ran tener debido al clima tropical de la zona
Imagen Referencial*
31.50

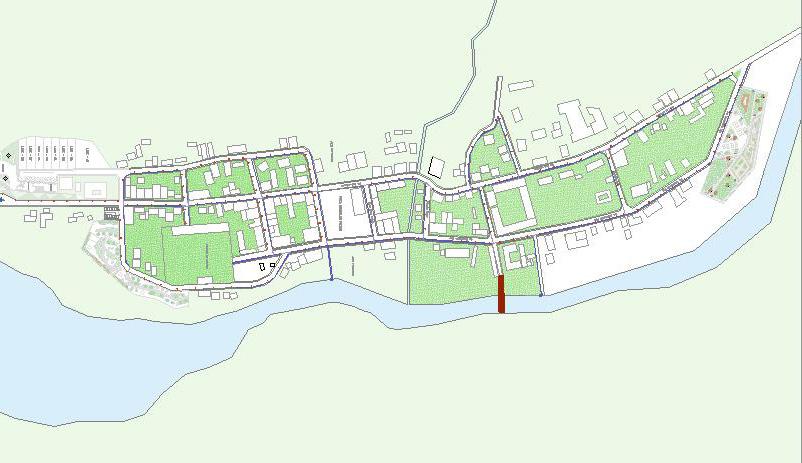

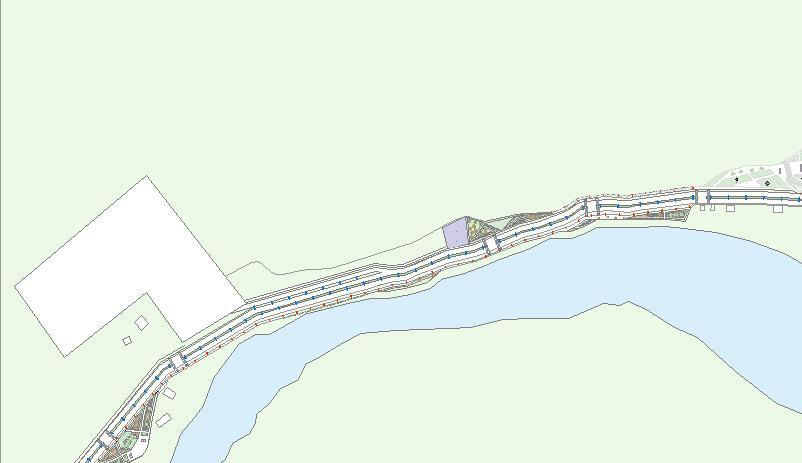

17 11.00 1.85 2.00 1.85 3.25 2.97 2.50 4.17 16.62 30.00 1.96 1.85 .90 31.50 Nueva desviacion vial propuesta:
RECREACION PROPUESTA
Beirishpolka de Pozuzo
ESPACIOS PROPUESTOS:
Taller de Danza, el turista aprende la cultura e historia de Pozuzo a travez de la enseñanaza de la beirishpolka.

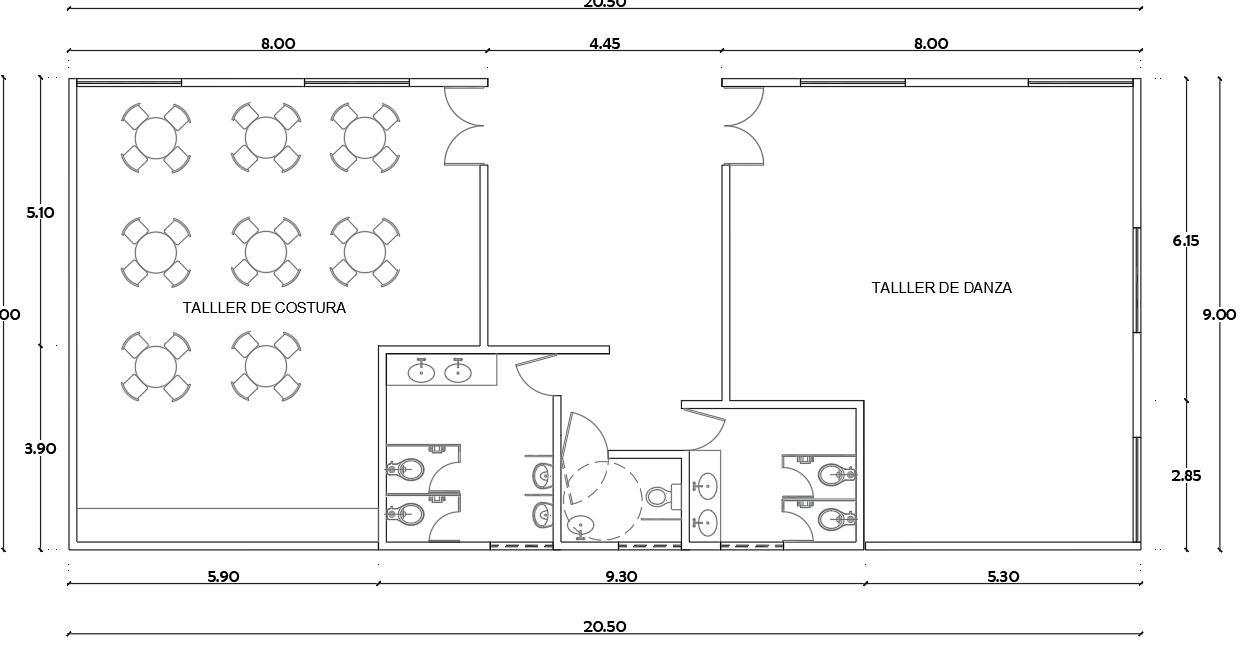

Taller de costura de trajes tipicos, el turista participa activamente en la creacion de la indumentaria tipica utilizada en la danza beirishpolka
ZONIFICACIÓN RESTAURANT DESPENSA ALMACEN LAVANDERIA PATIO .15 2.85 .15 5.10 .15 3.70 3.05 .15 2.55 .15 3.155.253.703.202.70 18.00 .15 7.07 .15 1.39 1.20 .60 .15 1.20 1.10 .15 1.20 1.99 .15 1.70 1.50 .15 1.59 1.20 .60 .15 .53 1.20 1.78 .15 2.48 .15 7.22 3.34 2.45 3.34 3.35 3.54 3.81 2.63 29.66 .152.85.1514.70.15 3.15 14.85 18.00 .15 9.70 .15 7.85 .15 1.20 1.92 1.20 .15 7.04 .15 7.19 4.47 8.00 10.00 29.66 S.S.H.H. HOMBRES S.S.H.H. DISCAPACITADO S.S.H.H. MUJERES COCINA A. DE MESAS ESCENARIO RECEPCION S. DE ESPERA BAR A. BUFFET S.S.H.H. HOMBRES S.S.H.H. MUJERES
19 11.92
ZONIFICACIÓN

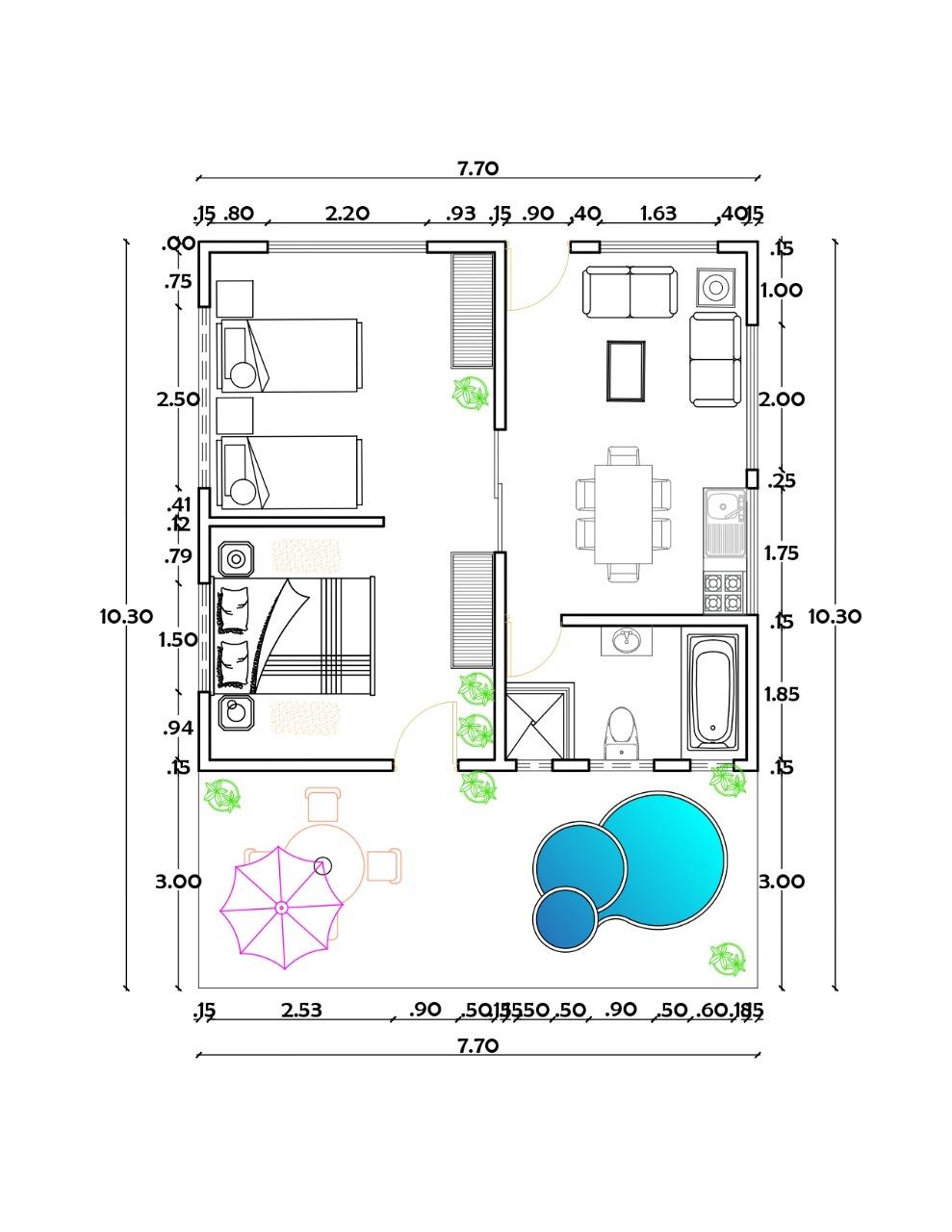

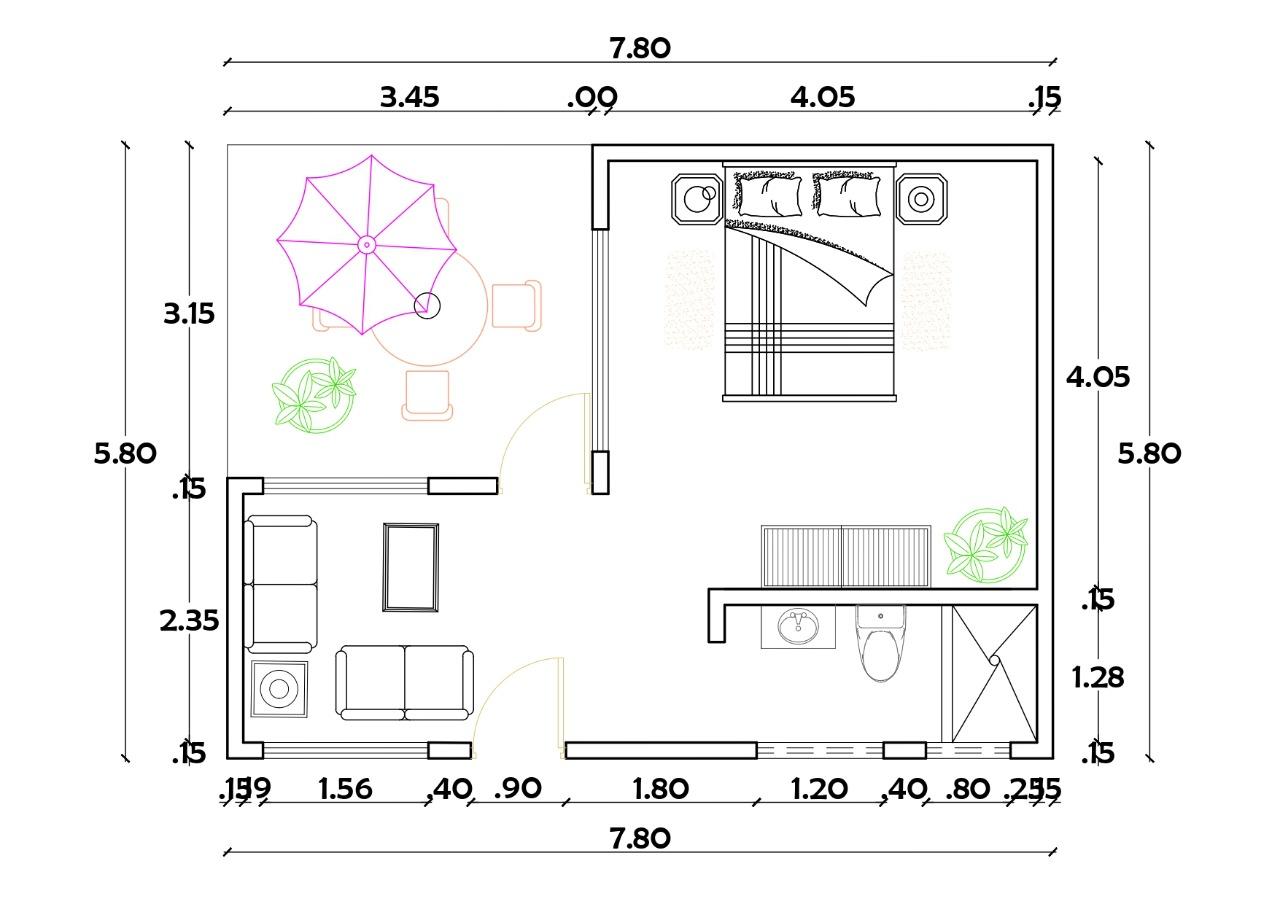

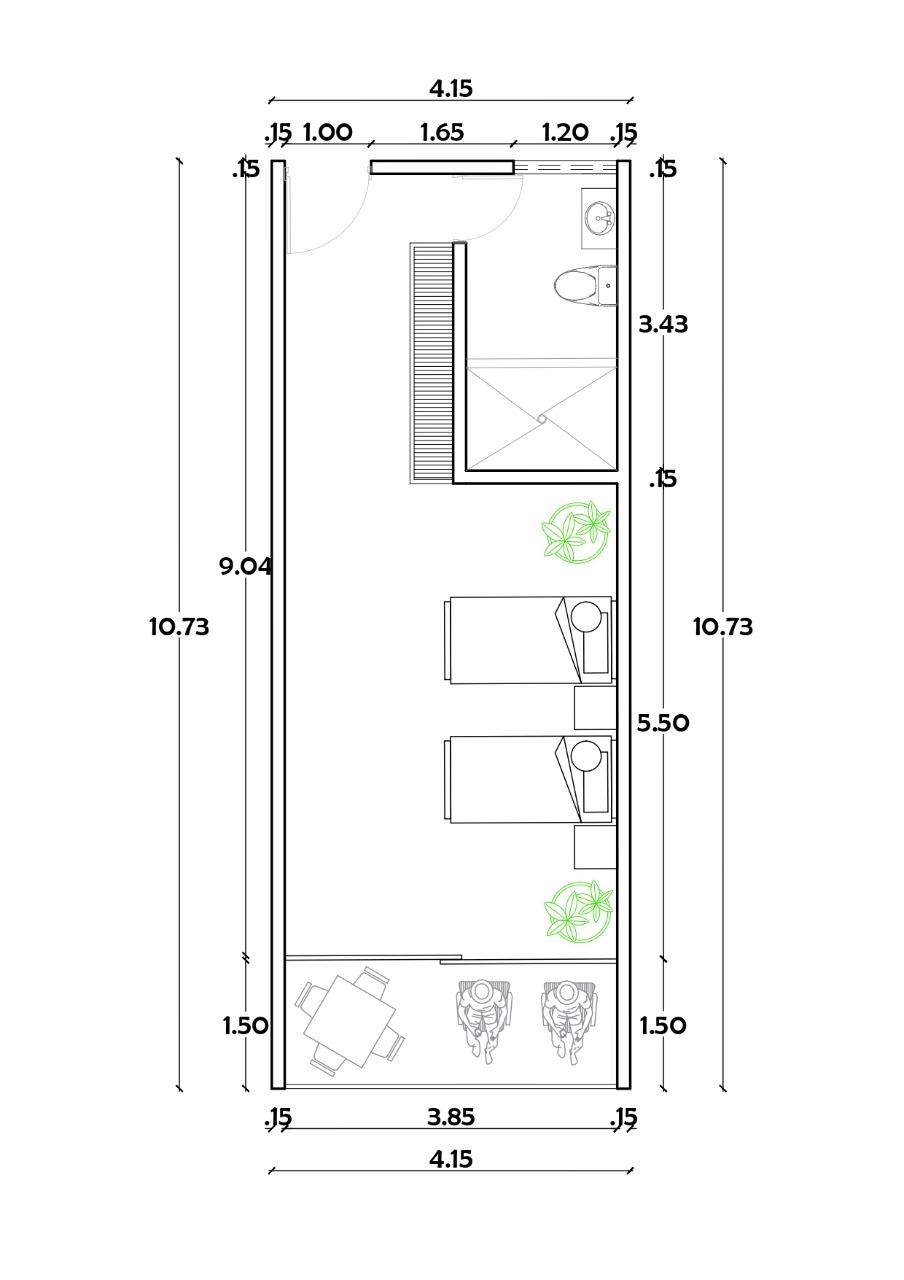

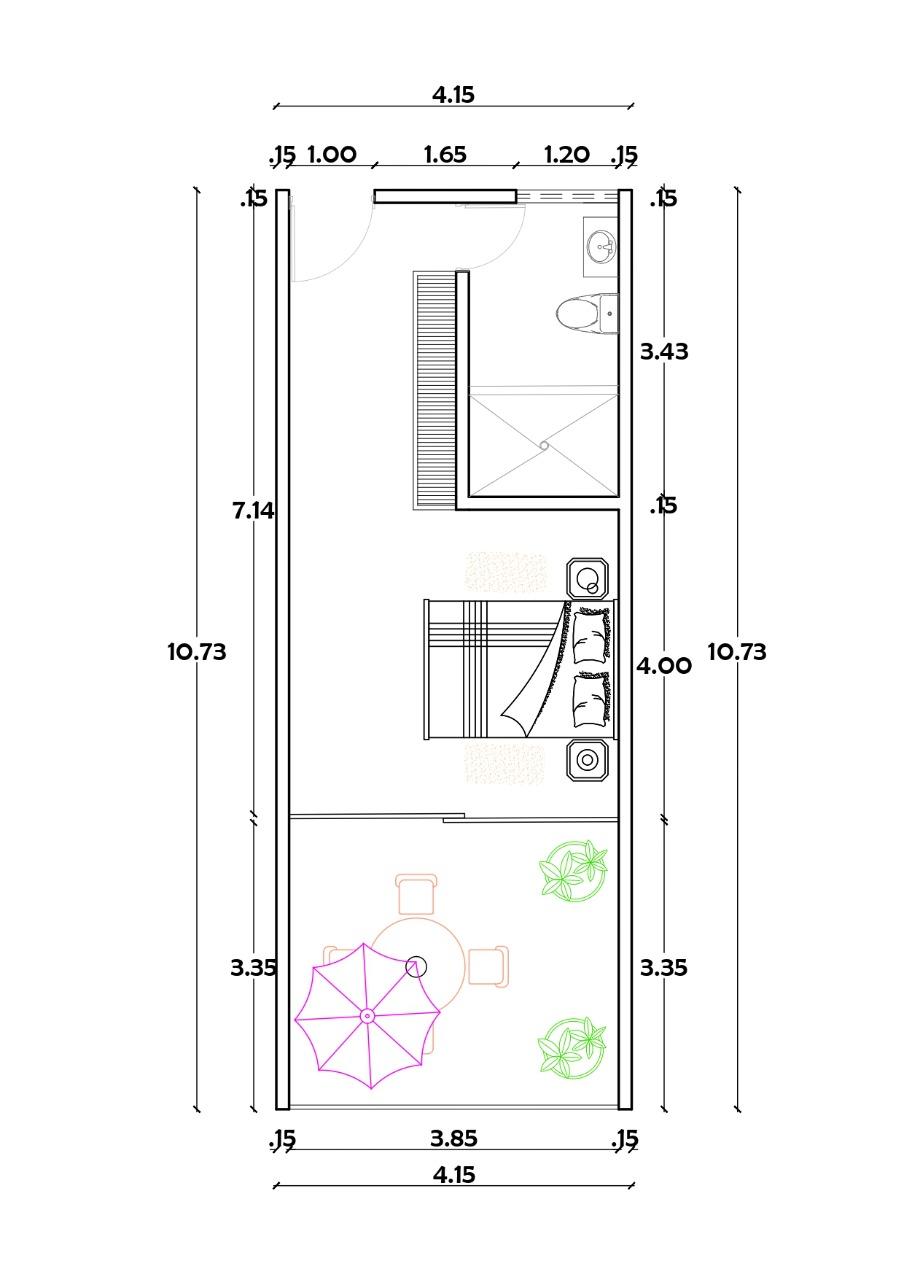

BOUNGALOWS: SIMPLE DOBLE
21 N.P.T. +8.00 N.P.T. +7.00 N.P.T. +6.00 TRIPLE MATRIMONIAL
ESTRATEGIAS DE
TERITORIAL
COMÚN
DE SERVICIO
A -
IMPLANTACION
CORTE
A’ CORTE B - B’ ZONA
HOSPEDAJE ADMINISTRACIÓN ZONA
NIVEL 1 NIVEL 2 NIVEL 3 NIVEL 4 23
ANÁLISIS

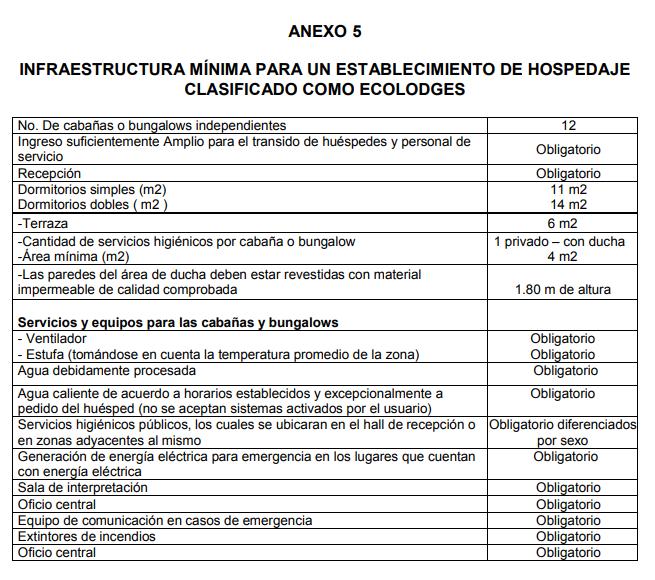

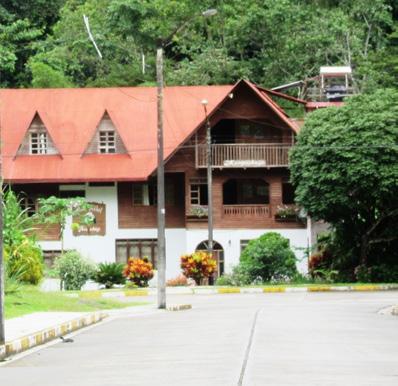

REFERENCIAS TECNICAS ENCONTRADAS:
La pendiente puede variar de acuerdo al clima de la zona, por lo que en una zona sin lluvias, debe tener una inclinación del 12%, en zonas de lluvias mode radas, debe inclinarse un 30%, y en zonas lluviosas, la inclinación debe ser del 45%.
A través de esto, reconocemos que la zona de Po zuzo contempla una grado de precipitaciones mo derada, por lo tanto, se deberá de tomar en cuenta una inclinación en techos no menor al 30%.
NORMATIVO
