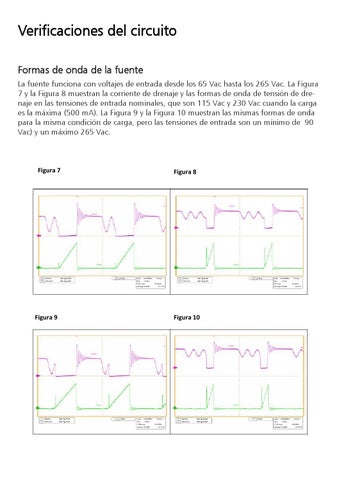

Verificaciones del circuito Formas de onda de la fuente La fuente funciona con voltajes de entrada desde los 65 Vac hasta los 265 Vac. La Figura 7 y la Figura 8 muestran la corriente de drenaje y las formas de onda de tensión de drenaje en las tensiones de entrada nominales, que son 115 Vac y 230 Vac cuando la carga es la máxima (500 mA). La Figura 9 y la Figura 10 muestran las mismas formas de onda para la misma condición de carga, pero las tensiones de entrada son un mínimo de 90 Vac) y un máximo 265 Vac.
Figura 7
Figura 9
Figura 8
Figura 10
