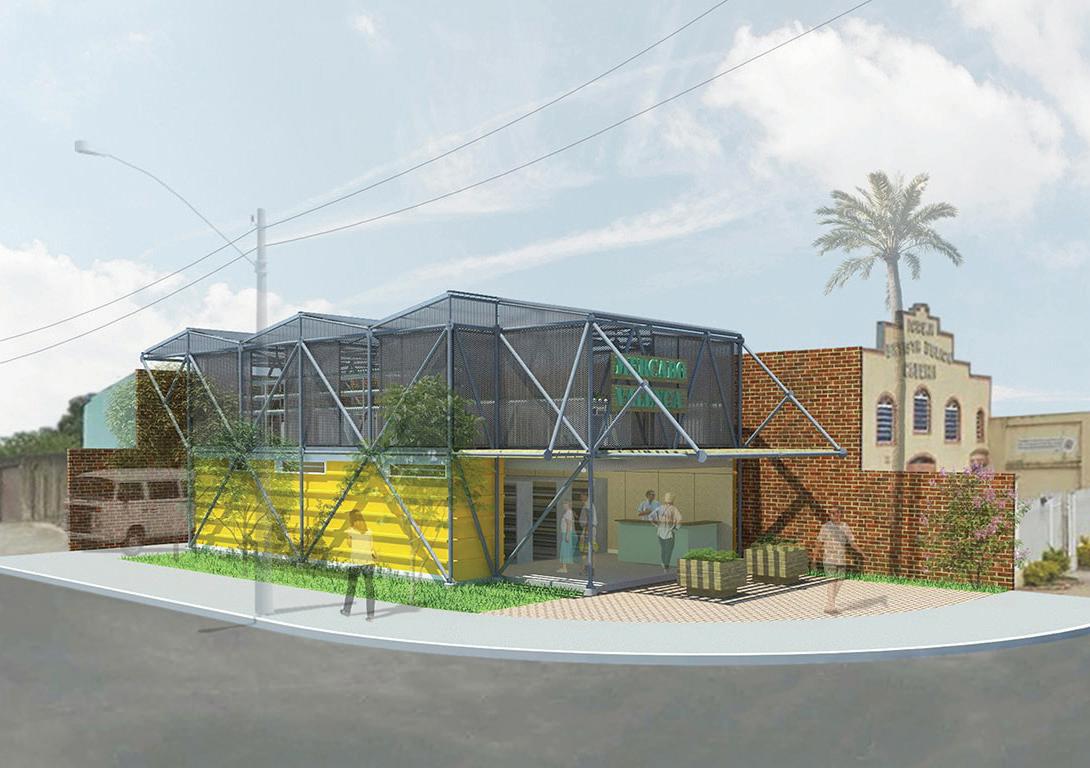

Demonstração básica do funcionamento das estruturas modulares

(utilizada-se como exemplo um edifício formado por 4x3 módulos)

Estrutura tubular metálica treliçada.

Toda a estufa é protegida por telas para impedir entrada de animais. Painéis internos móveis são utilizados para proteção contra chuva e frio

Cobertura com telha translúcida para permitir maior luminosidade possível para a estufa

Janelas laterais

(utilizadas quando há espaçamento suficiente entre a estrutura e a divisa do lote

Paredes pré-fabricadas compostas

Cobertura em pérgola para entrada do mercado (térreo)

Obs.: ver pranchas para maior detalhamento e compreensão do funcionamento e aplicabilidade das estruturas

Trilho guia para porta de enrolar

O espaço de lote deixado pelo recuo lateral obrigatório pode ser utilizado para plantio de árvores frutíferas (no máximo de porte médio para não sombrear em demasia a estufa no andar superior) e/ou plantas de ciclo longo de vida (que não compensam ser cultivadas com a hidroponia) servindo como horta ou mesmo com a função paisagística

O espaço sob a pérgola é utilizado como extenção do mercado através de bancadas móveis com produtos

Acesso ao mercado com piso intertravado

Bancada de apoio

Saídas de água para enchimento dos reservatórios de hidroponia

Reservatórios para solução nutritiva do cultivo hidropônico (ver Infográfico Hidroponia)

Utiliza-se um carrinho móvel para transporte de equipamentos e produtos (colheita) desde ou até o monta carga

Saídas de água para enchimento dos reservatórios de hidroponia

Produção Estufa de Hidroponia:

47.20 m² de canais de cultivo = 945 plantas* * possibilidade de futura expansão de até 60% (para mais informações ver Infográfico Hidroponia, prancha 4)

ELEVAÇÃO 01 escala 1:50

Entre o Salão de Hidroponia “A” e o “B” está disposta um treliça em “v” pela qual é possível a passagem dos trabalhadores da mesma forma que pelo espaço de uma porta

Corredor de Manutenção

Reservatório d’água elevado (independente do sistema empregado para hidroponia) para instalações do Vestiário, WC e bancada de apoio (ver Corte BB)

Painéis deslizantes para proteção contra baixas temperaturas e churva

No perímetro de toda a estufa hidropônica utiliza-se uma tela para proteção conta animais e insetos

Sugestão: utilizar ripas de palets interno

Pq. Valença II

LOCALIZAÇÃO: Pq. Valença

CONSTRUÇÃO EXISTENTE (lote vizinho) Forro Piso em chapa de aço dobrada

Canais de Cultivo do tipo “Berçário” (ver inforgráfico hidroponia, prancha 4)

(prancha 4)

Exemplo de implantação das estruturas modulares na praça central do CHU “Santa Clara” (Campinas-SP).
