Rafael Arakaki de Souza

Modelagens 3D feitas a partir do Sketchup e renderizadas no Enscape.

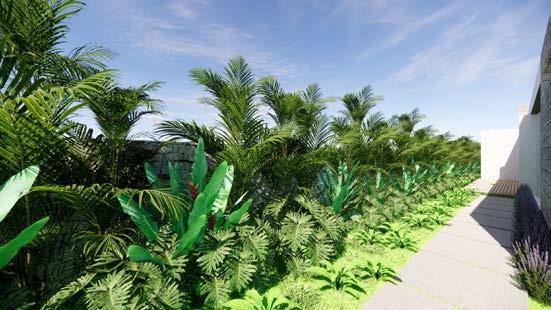

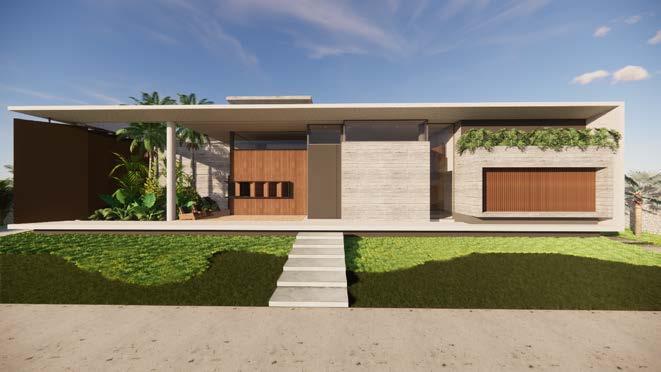

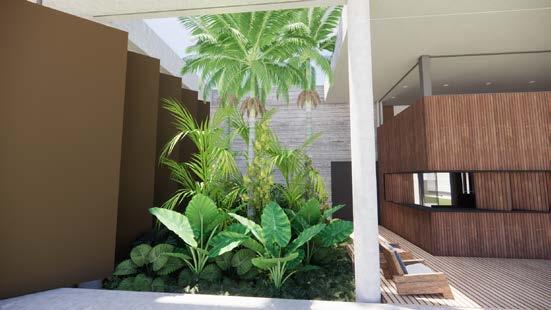

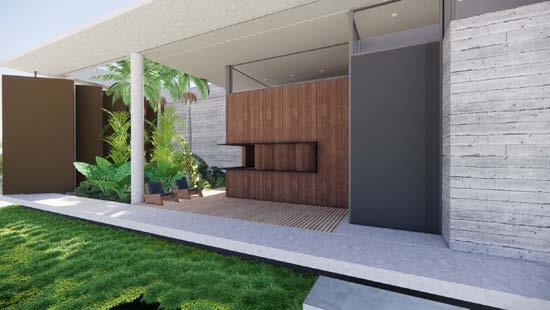

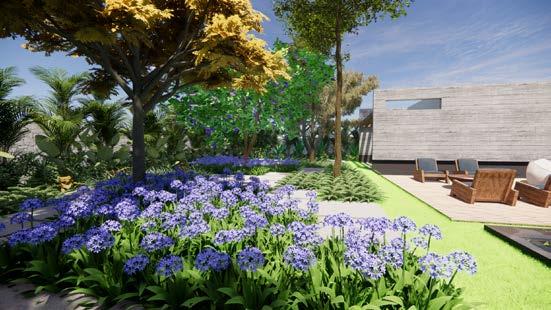

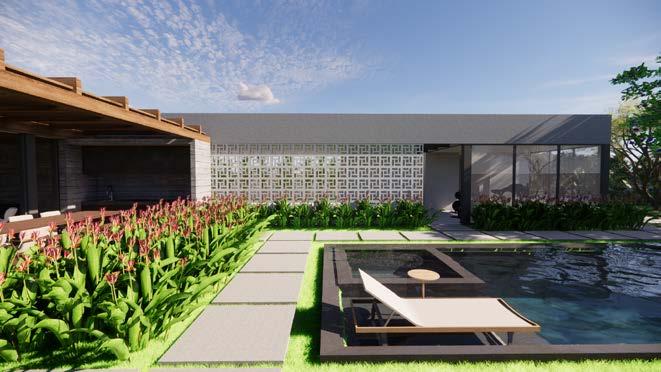

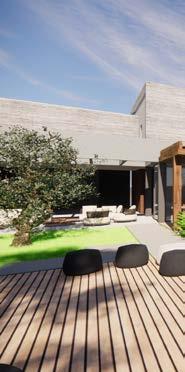

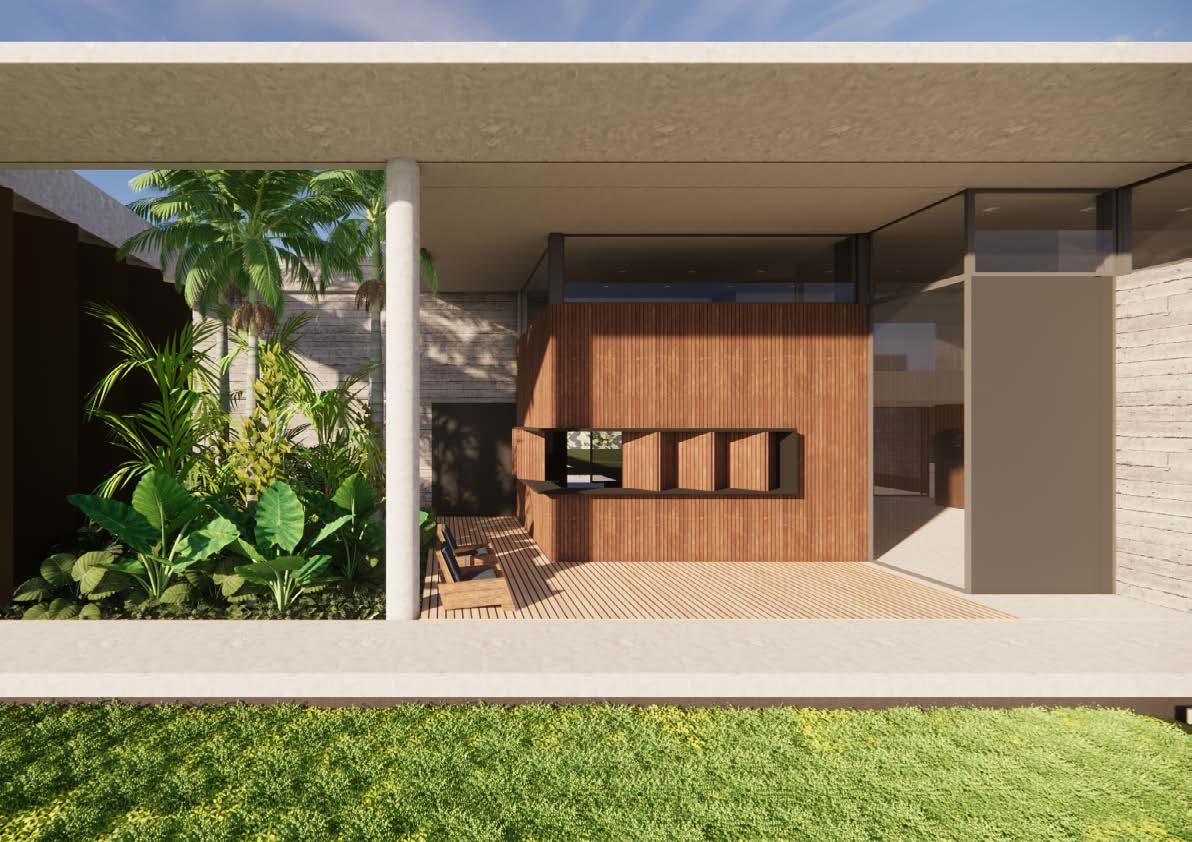

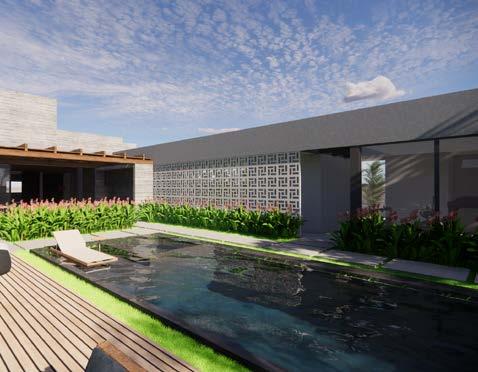

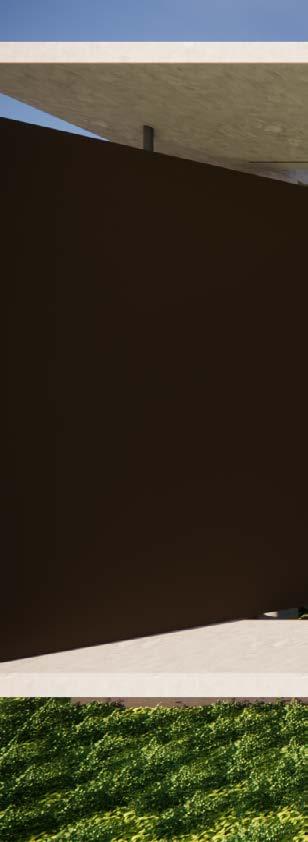

3D e renderizações realizados para a paisagista Mariana Fiuza em 2023 com os softwares Sketchup e Enscape. À direita e abaixo imagens da fachada da residência. Na página seguinte, imagens da área de lazer nos fundos da residência.

3D e renderizações realizados para Estúdio Halina Sanchez em 2024 com os softwares Sketchup e Enscape, respectivamente.

A proposta de interiores do apartamento buscou incorporar cores e texturas mais quentes para trazer aconchego aos ambientes antes muito sóbrios e frios.

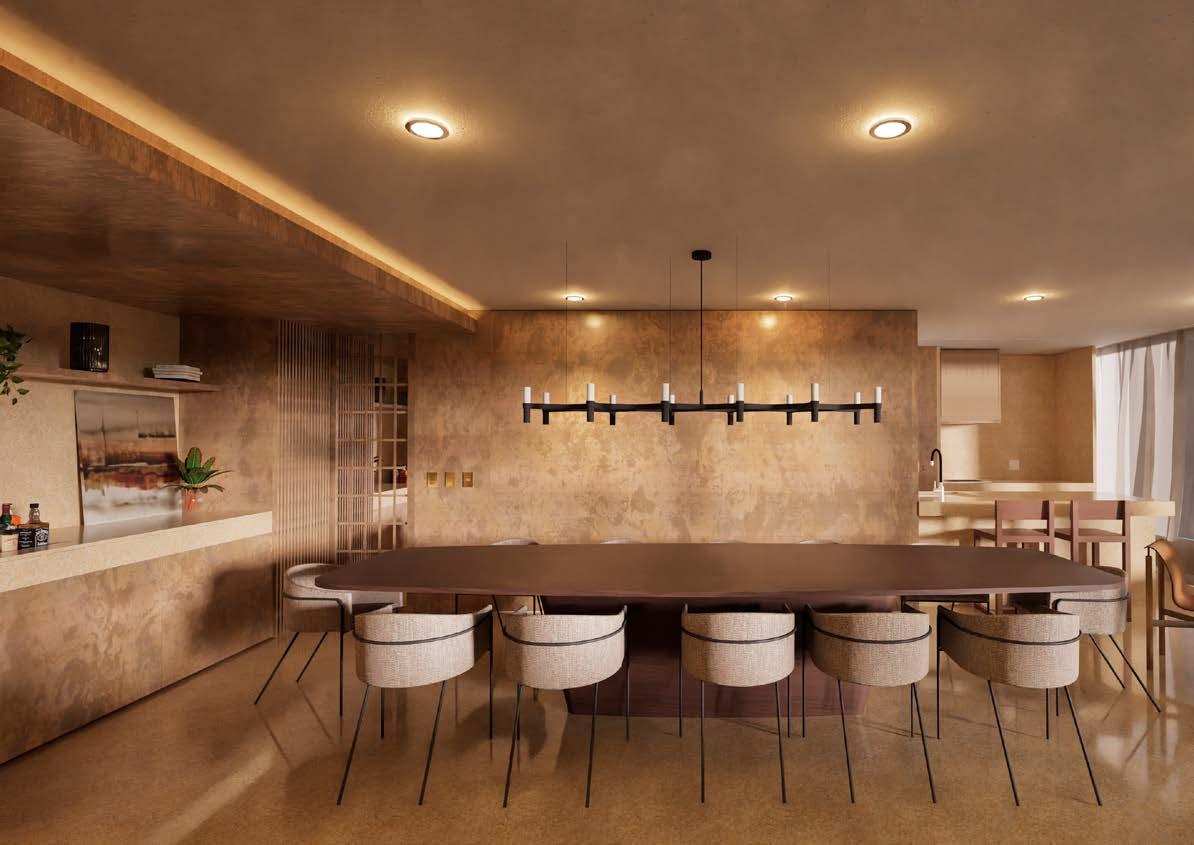

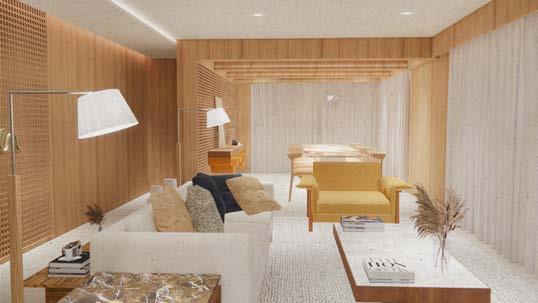

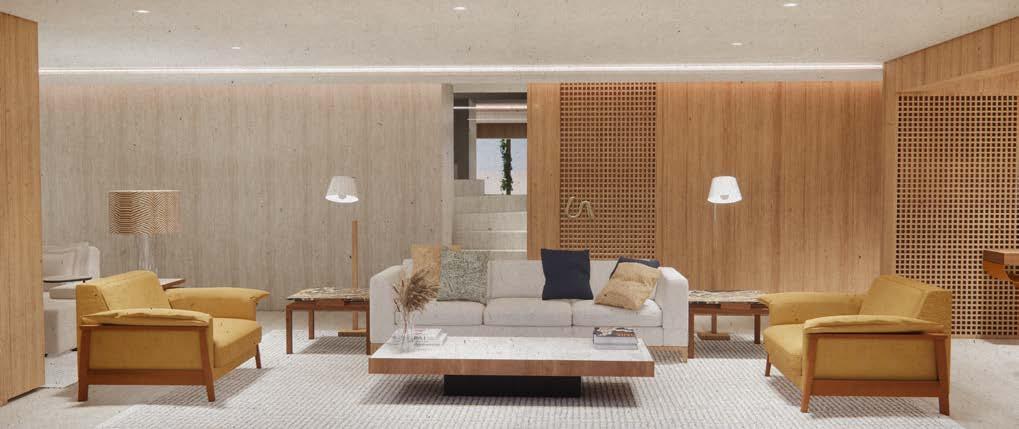

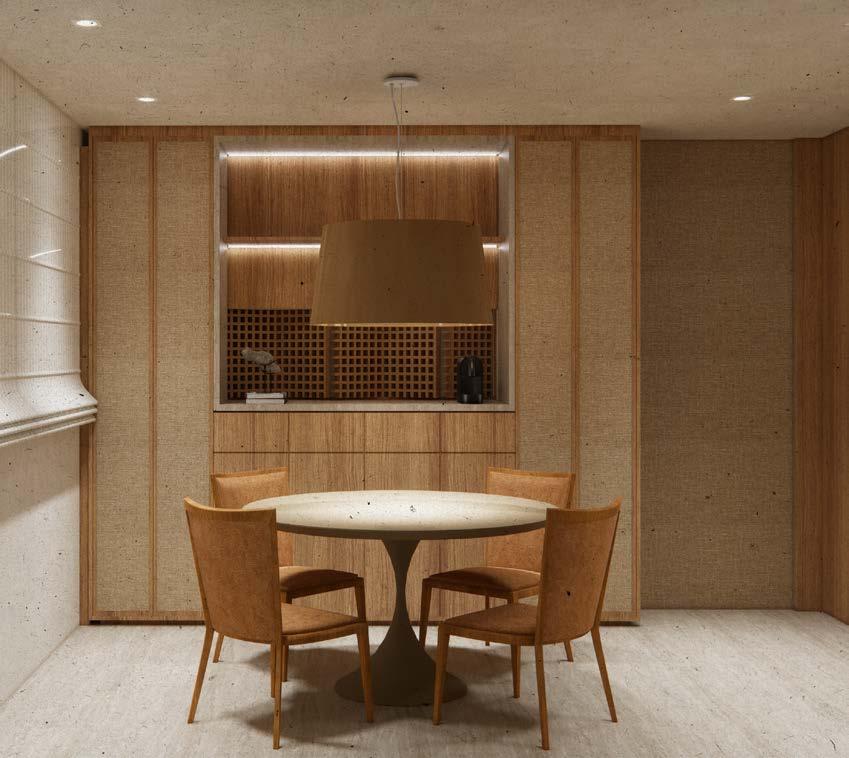

À esquerda, imagens da sala de jantar, da sala de estar e da sala de café.

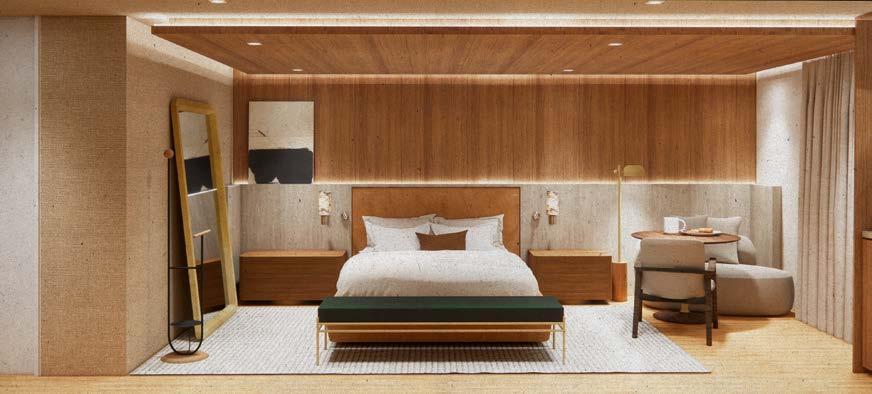

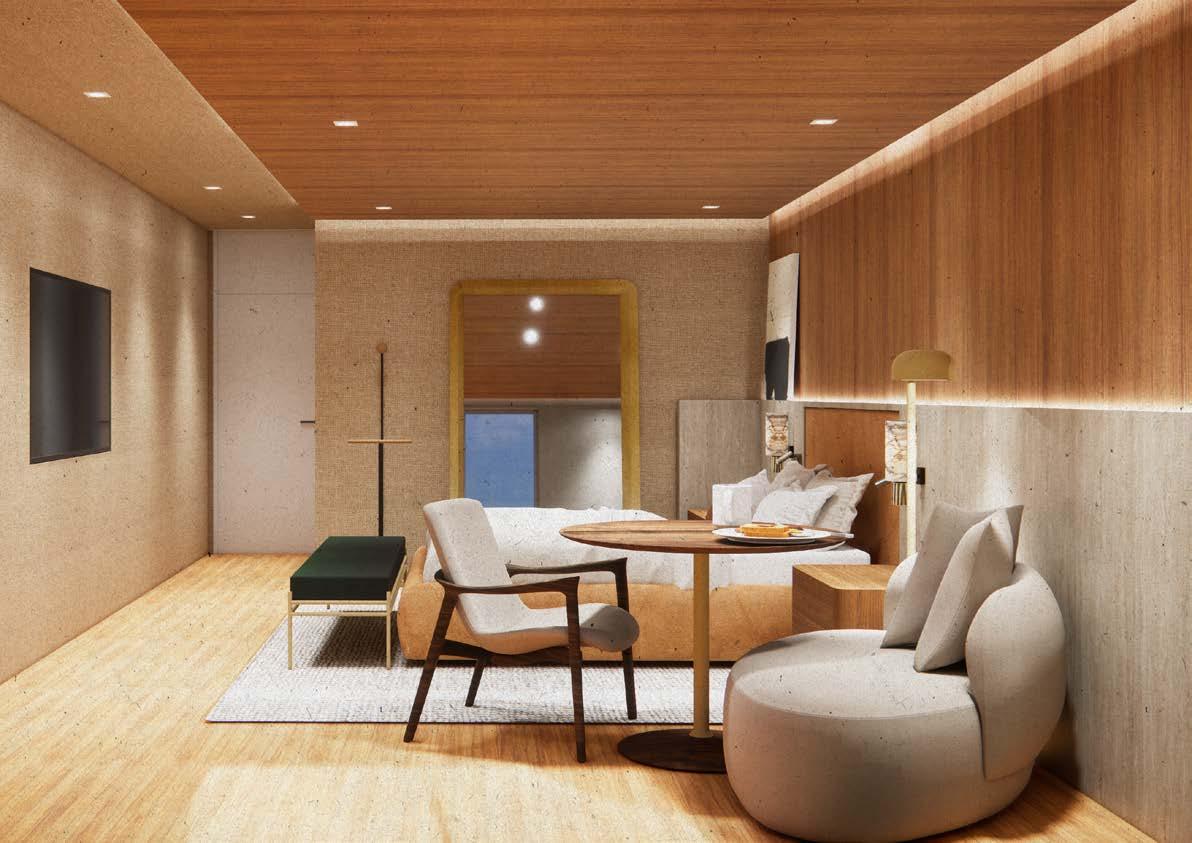

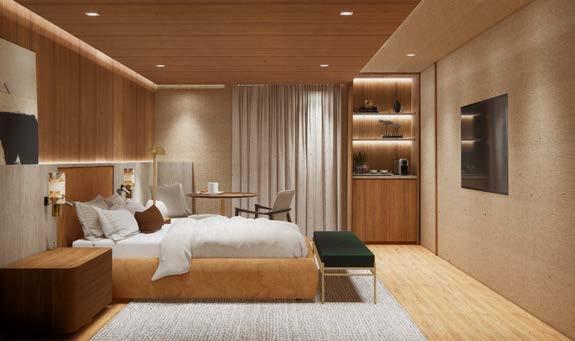

Na página anterior e à esquerda, imagens da suíte master.

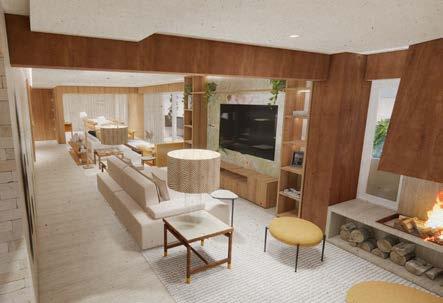

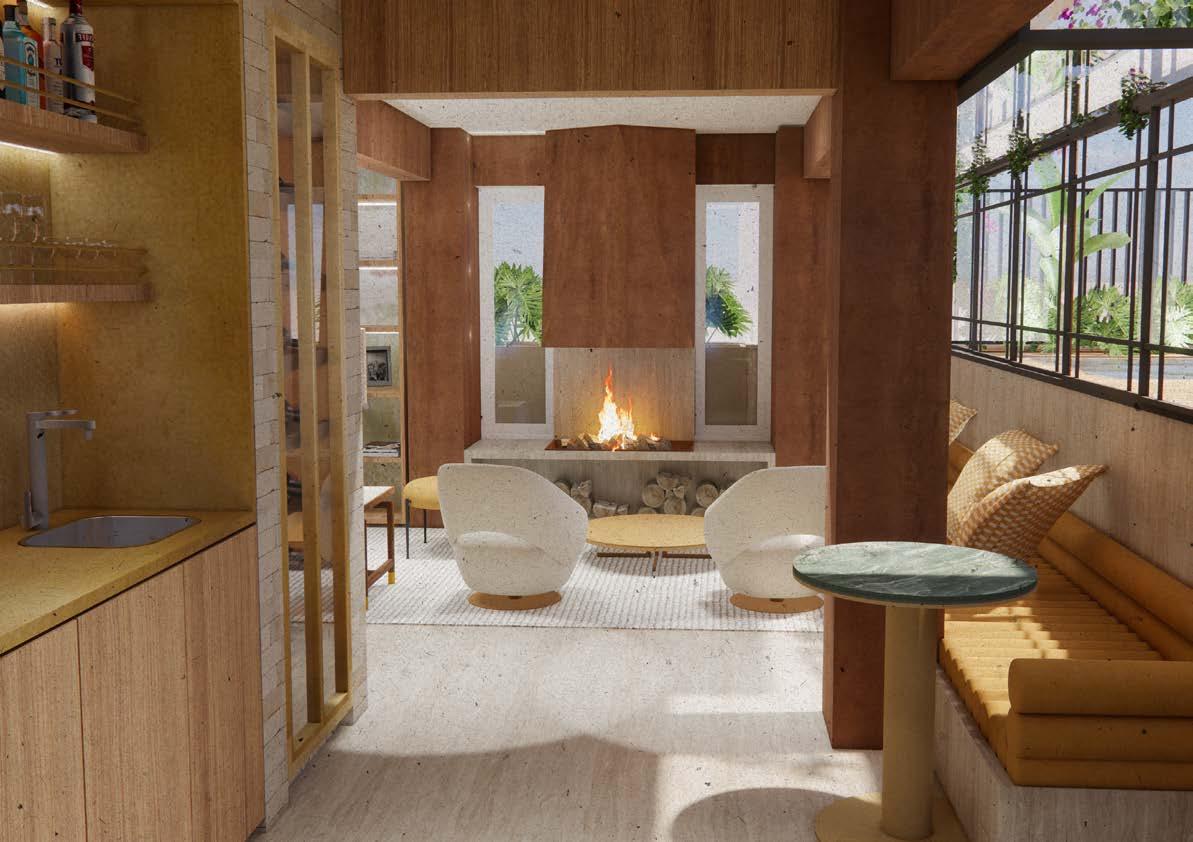

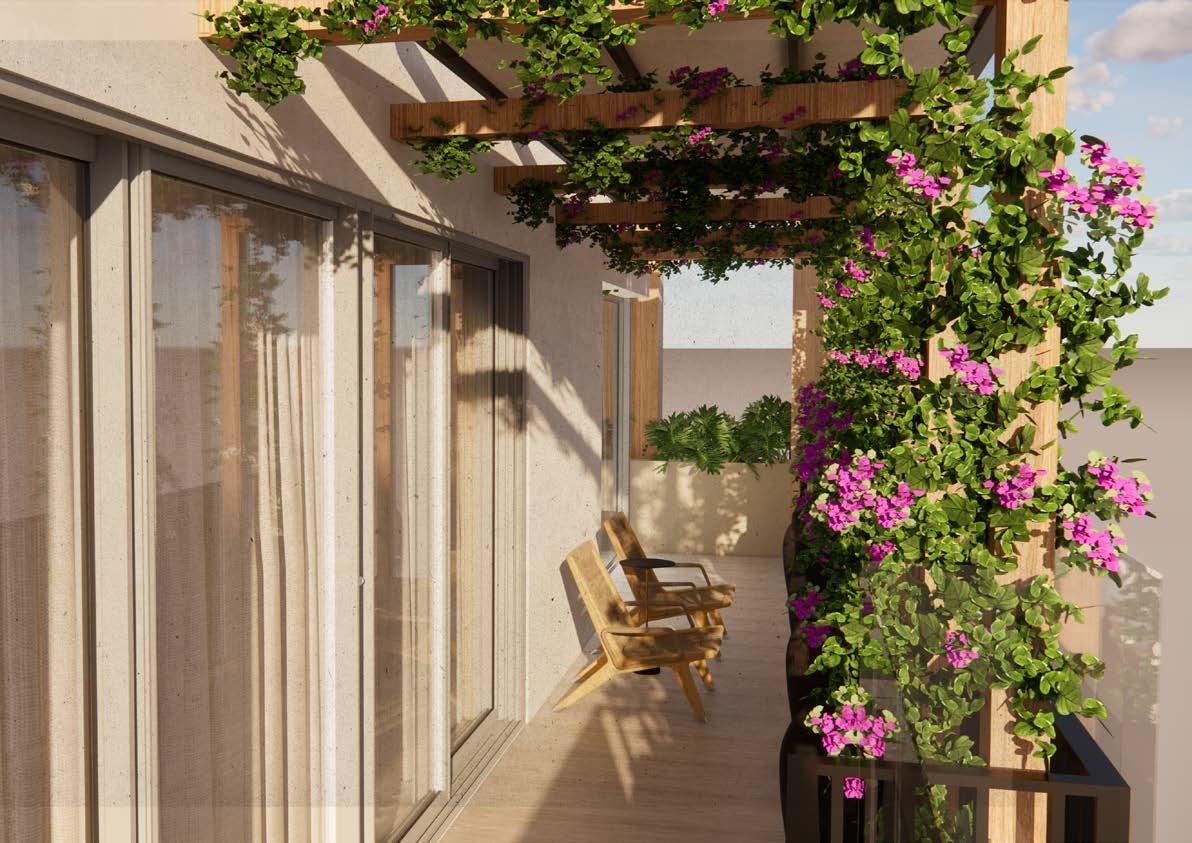

Nas páginas seguintes, imagens do lounge com lareira e da varanda.

A seguir, desenhos técnicos do projeto de interiores de um apartamento em São Paulo feitos em Archicad para o Estúdio Halina Sanchez. Imagem feita com Twinmotion.

DETALHE 01 PERFIL DE LATÃO EMBUTIDO

DETALHE 02

RODAPÉ EM MADEIRA

OBS.¹: AS METRAGENS NÃO CONSIDERAM MARGEM DE PERDA; OBS.²: ONDE NÃO CONSTA RODAPÉ É PORQUE: · É O

LEGENDA DE PISO (SEM MARGEM DE PERDA)

NOTAS:

ITENS MARCADOS COMO N/A PARA ESSA TIPOLOGIA ESTÃO PRESENTES EM OUTRAS E, POR ISSO, NÃO FORAM DELETADOS DA TABELA

PISO EM MADEIRA EXISTENTE A SER RESTAURADO2,34m²

CARPETE CROSSLEY AXMINISTER - VER PROJETO COMPLEMENTAR | BELTECH - 16,51m²

DETALHE 01

RESTAURO DO MÁRMORE EXISTENTE - 4,32m² (COMPLEMENTAR AS PEÇAS DE MÁRMORES DE ACORDO COM OS AJUSTES DE CIVIL)

N/A PARA ESSA TIPOLOGIA

N/A PARA ESSA TIPOLOGIA

DETALHE 02

RODAPÉ

LEGENDA DE RODAPÉS

RODAPÉ NOVO EM MADEIRA - FOLHA NATURAL DE CARVALHO AMERICANO - 10 x 2cm - 13,40m

RODAPÉ EM PERFIL DE ALUMÍNIO INVERTIDO NA COR CHAMPAGNE 10 x 2cm - 2,42m

DETALHE 03 RODAPÉ INVERTIDO ESCALA 1:5

LEGENDA DE SOLEIRAS

DETALHE

- VER DETALHES - VER DETALHES - VER ELEVAÇÕES ACABAMENTOS; - VER AMPLIAÇÕES

ADICIONAIS - VER DETALHES

ACABAMENTOS; - VER DETALHES

ACABAMENTOS; - VER DETALHES

ADICIONAIS - VER DETALHES

ACABAMENTOS;

- VERIFICAR - ESCLARECER

DESENHOS

OBS.¹: AS METRAGENS

OBS.²: ONDE

· É O PRÓPRIO · É FEITO

OBS.³: ESPESSURA

ITENS MARCADOS ESSA TIPOLOGIA EM OUTRAS DELETADOS

SOLEIRA EXISTENTE A SER MANTIDA - 85,5 x 14,5cm - 01 UN

PERFIL ENTRE PISOS EM LATÃO 2 x 1cm - L 122,0cm - 01 UN SOL.1

SOLEIRA EM QUARTZITO VIVID GREEN - 73 x 11,5cm - 01 UN

Desenhos técnicos feitos em Autodcad para o Estúdio Halina Sanchez referentes ao projeto de retrofit de um hotel em São Paulo, que contemplou diversas alterações tanto de obra civil, com alterações de piso e forro, como propostas de novos mobiliários, marcenarias e peças decorativas.

PAINEL E 3 PORTAS EMBUTIDAS EM MARCENARIA + FORRO EM MARCENARIA - TIPO 6 - 1UN

PAINEL E 3 PORTAS EMBUTIDAS EM MARCENARIA + FORRO EM MARCENARIA - TIPO 6 - 1UN MA-01

01

DE 0,5cm

PUXADOR ORGÂNICO METÁLICO (VER DET. FLS 1700)

NOTAS:

1. MEDIDAS EM METROS

NOTAS:

2. CONFERIR MEDIDAS NO LOCAL

3. ACABAMENTO: FOLHA NATURAL DE CARVALHO AMERICANO COM VERNIZ

1. MEDIDAS EM METROS

IGNÍFUGO, HIDROFUGANTE E PU-20% EXTERNO, MDF AREIA GUARARAPES

2. CONFERIR MEDIDAS NO LOCAL

3. ACABAMENTO: FOLHA NATURAL DE CARVALHO AMERICANO COM VERNIZ IGNÍFUGO, HIDROFUGANTE E PU-20% EXTERNO, MDF AREIA GUARARAPES INTERNO E PALHA SINTÉTICA ACQUA TRAMA 4 x 4 - COR: AMÊNDOA E CROISSANT NANI CHINELLATO

OBS.: NÃO COLOCAR FOLHA DE MADEIRA NATURAL NA FACE QUE ESTÁ VOLTADA PARA PAREDE.

OBS.:

02

RODAPÉ INVERTIDO METÁLICO (VER DET. FLS 500) .10

NO FUNDO DA GAVETA, ONDE ESTARÁ A FONTE

EM MARCENARIA

ELEVAÇÃO 01

esc 1:25

GRELHA METÁLICA REMOVÍVEL PARA SAÍDA DE AR CONDICIONADO COR X098, SAYERLACK

PROJEÇÃO DA ARANDELA DECORATIVA (VER SPEC BOOK)

PAINEL EM MARCENARIA

ACABAMENTO: FOLHA NATURAL DE CARVALHO AMERICANO

FORRO GESSO EXISTENTE .43 .06 .06 .43 .06 .06 PROJEÇÃO DA PRATELEIRA ORGÂNICA METÁLICA (VER DET. FLS 1700)

PUXADOR ORGÂNICO METÁLICO (VER DET. FLS 1700)

PORTA EMBUTIDA DE GIRO COM MOLDURA EM MARCENARIA E PALHA SINTÉTICA

ACABAMENTO: FOLHA NATURAL DE CARVALHO AMERICANO E PALHA SINTÉTICA ACQUA TRAMA 4x4AMÊNDOA E CROISSANT NANI CHINELLATO OBS.: DEIXAR 10cm AFASTADO DO CHÃO .435

SINTÉTICA ACABAMENTO: FOLHA NATURAL DE CARVALHO AMERICANO E PALHA SINTÉTICA ACQUA TRAMA 4x4 AMÊNDOA E CROISSANT NANI CHINELLATO OBS.: DEIXAR 10cm AFASTADO DO CHÃO

AA

Desenhos

técnicos feitos em Archicad para o Estúdio Halina Sanchez referentes ao projeto residencial na Fazenda da Grama.

Design de objetos

Projetos desenvolvidos no escritório

Voga Planejamento Gráfico-Visual

Da esquerda à direita: simulação da caixa fechada da edição especial com marcadores de taça de brinde; simulaçao da caixa aberta; imagem dos marcadores de taça em uso.

testeira de pinus 30 mm tonalizado com logo em serigrafia

tubo de proteção em perfil tubular de aço galvanizado Ø 3/4" com verniz fosco

requadro de pinus 30 mm tonalizado

lonita presa ao requadro de cantoneira metálica de 3/4"

alma de MDF 15 mm ou 18 mm fixada no requadro de pinus

lonita presa ao requadro de cantoneira metálica de 3/4"

projeção testeira

tubo de proteção em perfil tubular de aço galvanizado Ø 3/4" com verniz fosco

prateleira em pinus 15 mm tonalizado montantes em perfil tubular Ø 3/8" calandrada

testeira de pinus 30mm tonalizado com logo em serigrafia

fundo da prateleira em MDF 9 mm

base em pinus 15 mm tonalizado com lastro fundo da prateleira em MDF 9 mm

logos pretos em serigrafia

prateleira em pinus 15 mm tonalizado montantes em perfil tubular Ø 3/8" calandrada

base em pinus 15 mm tonalizado com lastro

tubo de proteção em perfil tubular de aço galvanizado Ø 3/4" com verniz fosco logos coloridos em dtf ou dtg

prateleira em pinus 15 mm tonalizado montantes em perfil tubular Ø 3/8" calandrada

fundo da prateleira em MDF 9 mm

mãos francesas

camada simples de lonita de algodão cru com impermeabilização presa a estrutura metálica para sustentação

base em pinus 15 mm tonalizado com lastro

Desenhos técnicos, perspectiva explodida e simulação de um display de chão para exibição de vinhos em mercados.

HOMO EROTICUS

Peças gráficas e catálogos desenvolvidos para uma disciplina de projeto visual, cuja proposta era planejar a exposição da obra de um fotográfo e produzir materiais gráficos para a mesma exposição.

À direita os bonecos do catálogo em tamanho A5, com suas capas serigrafadas em papel cinza e preto; à esquerda deles um estudo do símbolo e da tipografia adotados para o projeto. Abaixo uma pilha dos cartazes em tamanho A3.

Homo

fotografias de eroticus

Alair Gomes

Alair Gomes (1921 - 1992): brasileiro nascido no Rio de Janeiro, formou-se engenheiro e chegou a lecionar e atuar como crítico de arte, porém, sua paixão era fotografia e deve à ela o seu reconhecimento nos dias de hoje.

Não escondia seu olhar erótico sobre a vida e fez júz à afirmação de que ‘todo fotógrafo é um voyeur’ por meio de suas fotografias. Estas, de caráter majoritariamente homoerótico, retratam - com ares de adoração - a efervescência do Rio de Janeiro e a profusão de corpos jovens nas praias e bulevares ao longo das décadas de 1970 e 1980.

Ao lado o cartaz, produzido em tamanho A3, que convidava à exposição.

A ideia por trás da exposição

seria a de criar um ambiente propício para a observação das fotografias envolvendo o mesmo nível de dedicação e concentração que Alair Gomes despendeu para produzí-las. Assim, foi proposta a produção de uma tenda branca em seu interior e preta em seu exterior, para isolar a luminosidade externa. Toda a iluminação do interior seria organizada de modo a criar uma aura de mistério e descrição, de modo que o visitante ou observa as fotografias expostas ou assume, em certa medida, o papel do fotográfo e observa os corpos dos demais visitantes.

Ao lado, imagens do modelo 3D para ilustrar a organização espacial proposta.

Croquis da exposição.
