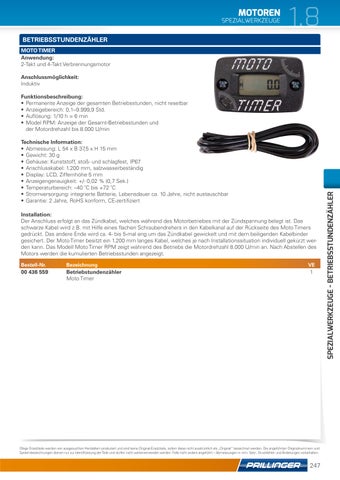

MOTOREN
SPEZIALWERKZEUGE
1.8
BETRIEBSSTUNDENZÄHLER MOTO TIMER Anwendung: 2-Takt und 4-Takt Verbrennungsmotor Anschlussmöglichkeit: Induktiv
Technische Information: • Abmessung: L 54 x B 37,5 x H 15 mm • Gewicht: 30 g • Gehäuse: Kunststoff, stoß- und schlagfest, IP67 • Anschlusskabel: 1.200 mm, salzwasserbeständig • Display: LCD, Ziffernhöhe 5 mm • Anzeigengenauigkeit: +/- 0,02 % (0,7 Sek.) • Temperaturbereich: –40 ˚C bis +72 ˚C • Stromversorgung: integrierte Batterie, Lebensdauer ca. 10 Jahre, nicht austauschbar • Garantie: 2 Jahre, RoHS konform, CE-zertifiziert Installation: Der Anschluss erfolgt an das Zündkabel, welches während des Motorbetriebes mit der Zündspannung belegt ist. Das schwarze Kabel wird z.B. mit Hilfe eines flachen Schraubendrehers in den Kabelkanal auf der Rückseite des Moto Timers gedrückt. Das andere Ende wird ca. 4- bis 5-mal eng um das Zündkabel gewickelt und mit dem beiligenden Kabelbinder gesichert. Der Moto Timer besitzt ein 1.200 mm langes Kabel, welches je nach Installationssituation individuell gekürzt werden kann. Das Modell Moto Timer RPM zeigt während des Betriebs die Motordrehzahl 8.000 U/min an. Nach Abstellen des Motors werden die kumulierten Betriebsstunden angezeigt. Bestell-Nr.
Bezeichnung
VE
00 436 559
Betriebstundenzähler Moto Timer
1
Obige Ersatzteile werden von ausgesuchten Herstellern produziert und sind keine Original-Ersatzteile, sofern diese nicht ausdrücklich als „Original“ bezeichnet werden. Die angeführten Originalnummern und Systembezeichnungen dienen nur zur Identifizierung der Teile und dürfen nicht weiterverwendet werden. Falls nicht anders angeführt – Abmessungen in mm. Satz-, Druckfehler und Änderungen vorbehalten.
247
SPEZIALWERKZEUGE - Betriebsstundenzähler
Funktionsbeschreibung: • Permanente Anzeige der gesamten Betriebsstunden, nicht resetbar • Anzeigebereich: 0,1–9.999,9 Std. • Auflösung: 1/10 h = 6 min • Model RPM: Anzeige der Gesamt-Betriebsstunden und der Motordrehzahl bis 8.000 U/min
