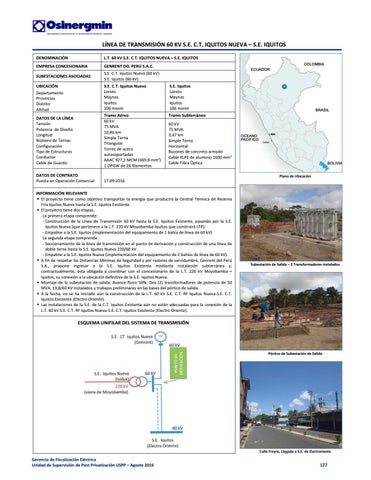

LÍNEA DE TRANSMISIÓN 60 KV S.E. C.T. IQUITOS NUEVA – S.E. IQUITOS
DENOMINACIÓN
L.T. 60 kV S.E. C.T. IQUITOS NUEVA – S.E. IQUITOS
EMPRESA CONCESIONARIA
GENRENT DEL PERÚ S.A.C.
SUBESTACIONES ASOCIADAS
S.E. C.T. Iquitos Nueva (60 kV) S.E. Iquitos (60 kV)
UBICACIÓN Departamento Provincias Distrito Altitud
S.E. C.T. Iquitos Nueva Loreto Maynas Iquitos 106 msnm
DATOS DE LA LÍNEA Tensión Potencia de Diseño Longitud Número de Ternas Configuración Tipo de Estructuras Conductor Cable de Guarda
Tramo Aéreo 60 kV 75 MVA 10,86 km Simple Terna Triangular Torres de acero autosoportadas AAAC 927,2 MCM (469,8 mm2) 1 OPGW de 24 filamentos
DATOS DE CONTRATO Puesta en Operación Comercial
17.09.2016
S.E. Iquitos Loreto Maynas Iquitos 106 msnm Tramo Subterráneo 60 kV 75 MVA 3,47 km Simple Terna Horizontal Buzones de concreto armado Cable XLPE de aluminio 1600 mm2 Cable Fibra Óptica
Plano de Ubicación
INFORMACIÓN RELEVANTE El proyecto tiene como objetivo transportar la energía que producirá la Central Térmica de Reserva Fría Iquitos Nueva hasta la S.E. Iquitos Existente. El proyecto tiene dos etapas. La primera etapa comprende: ‐ Construcción de la Línea de Transmisión 60 kV hasta la S.E. Iquitos Existente, pasando por la S.E. Iquitos Nueva (que pertenece a la L.T. 220 kV Moyobamba‐Iquitos que construirá LTP). ‐ Empalme a la S.E. Iquitos (implementación del equipamiento de 1 bahía de línea de 60 kV) La segunda etapa comprende: ‐ Seccionamiento de la línea de transmisión en el punto de derivación y construcción de una línea de doble terna hasta la S.E. Iquitos Nueva 220/60 kV. ‐ Empalme a la S.E. Iquitos Nueva (implementación del equipamiento de 2 bahías de línea de 60 kV). A fin de respetar las Distancias Mínimas de Seguridad y por razones de servidumbre, Genrent del Perú S.A., propone ingresar a la S.E. Iquitos Existente mediante instalación subterránea y, contractualmente, está obligada a coordinar con el concesionario de la L.T. 220 kV Moyobamba – Iquitos, su conexión a la ubicación definitiva de la S.E. Iquitos Nueva. Montaje de la subestación de salida. Avance físico 50%: Dos (2) transformadores de potencia de 50 MVA, 13,8/60 KV instalados y trabajos preliminares en las bases del pórtico de salida. A la fecha, no se ha iniciado aún la construcción de la L.T. 60 kV S.E. C.T. RF Iquitos Nueva‐S.E. C.T. Iquitos Existente (Electro Oriente). Las instalaciones de la S.E. de la C.T. Iquitos Existente aún no están adecuadas para la conexión de la L.T. 60 kV S.E. C.T. RF Iquitos Nueva‐S.E. C.T. Iquitos Existente (Electro Oriente).
Subestación de Salida – 2 Transformadores instalados
ESQUEMA UNIFILAR DEL SISTEMA DE TRANSMISIÓN
Pórtico de Subestación de Salida
Gerencia de Fiscalización Eléctrica Unidad de Supervisión de Post Privatización USPP – Agosto 2016
Calle Freyre, Llegada a S.E. de Electroriente
