NIBU industrikatalog

Innhold

3 Festeprodukter

4 Sokkel

6 Møbelhjul

7 Hyllebærere

9 Lås og åpnere

12 Dørdempere

14 Skruer

18 Koblingsbeslag

23 Barløsning for overskap

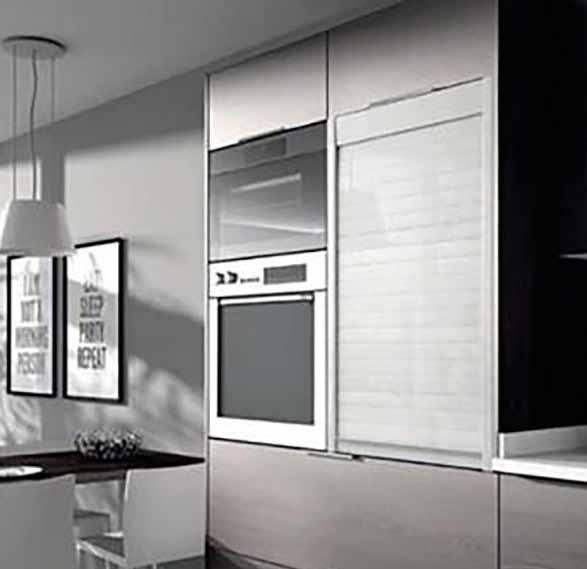

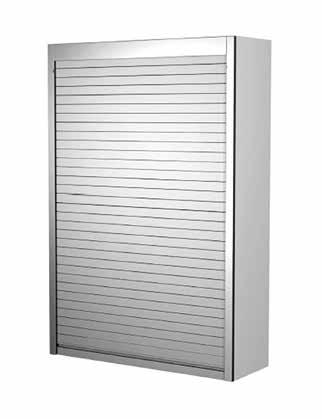

24 Sjalusidør

25 Diverse

29 Hengsler og skinner

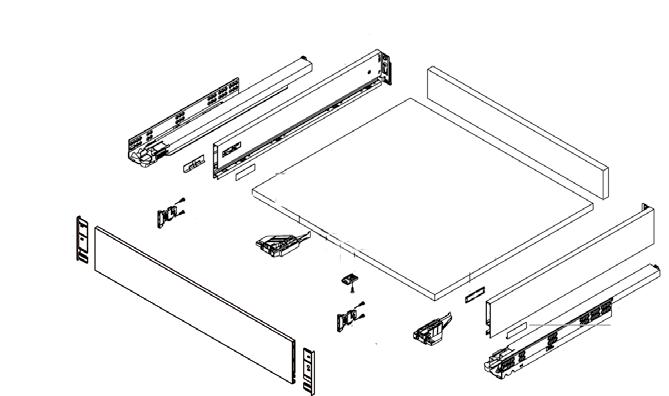

30 Stålskuffer VIONARO

33 Skinner for treskuff DYNAPRO/ VIONARO

35 Skinner for treskuff - rulleskinne

36 Monteringsverktøy for skinner

38 Hengsler - Tiomos Click on

43 Hengsler - Tiomos Impresso Click on

45 Tiomos

46 Hengsler - Nexis Click on

49 Hengsler - Nexis Impresso Click on

51 Hengsler - SSP

52 Festeplater - Tiomos

55 Festeplater - CS/ Nexis

57 Festeplater SSP

58 Monteringsverktøy for hengsler

59 Diverse hengsler

61 Klaffebeslag

64 Klaffeløfter

66 Skyvedørsbeslag

68 Monteringsveiledninger

98 Indeks: Alfabetisk

99 Indeks: Varenummer

Festeprodukter

Sortimentet på festeprodukter inneholder sammenføyningsbeslag, støttebein, hyllebærere, skruer, skapoppheng, dørdempere, møbelhjul, med mer.

Alle varer er lagerført.

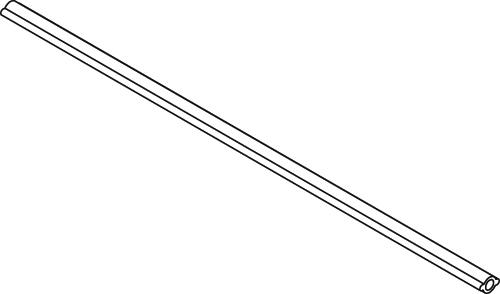

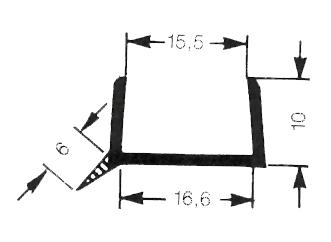

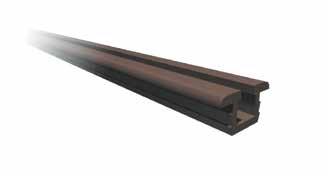

Vaskelist 7258 for sokkel

For 16 - 17 mm tykk sokkel.

Varenr.Farge

Enhet 1570085Transparent 10 stk

Lengder à 3 meter.

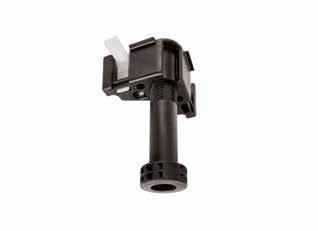

Høydejusterer for sokkel

Materiale: Metall

Varenr.Farge

Enhet 1521742Grå Stk

Høydejustering av sokkel til kjøkken eller andre tunge møbler, f.eks. bokhyller o.l.

Bores med Ø 8 mm hull gjennom møbelbunnen. Justering foretas med skrutrekker med stjerne eller rett blad. Justering 0-12 mm.

Bæreevne 175 kg /stk.

Sokkelben m/klips 135 - 160 mm

Materiale: Plast

Varenr.Farge

Sokkelben diameterEnhet 1560307Sort 30 mm Pose

Sokkelben til bruk for to skap. Hver pose inneholder 2 stk. ben, 2 stk. klips og skruer.

Sokkelben u/klips og fot H 100

Materiale: Plast

Varenr.Farge

DiameterHøydeEnhet 1560321Sort 30 mm 100 mmStk

Utbyttbart til sokkelben m/klips, se varenr 1560307 (over). Justerbar høyde fra 100 til 115 mm.

Sokkelben 140 - 165 mm

Materiale: Plast

Varenr.FargeSokkelben diameterSokkelfot diameterEnhet 1560314Sort30 mm 50 mm Pose

Sokkelben til bruk for 2 skap. Hver pose inneholder 2 sett ben og skyveklips for press mellom sokkel og gulv

Støtteben 301C – justerbart

Materiale: Aluminium

Varenr.Farge

1560505«Rustfri»

1560536Sort

Design: Kristin Ulven. Fotograf: Amalie Fagerli

Møbelhjul

Varenr.Farge Enhet 1550308Stål/hvit Stk

Møbelhjul med firkantplate

Bæreevne 10 kg

Varenr.FargeProduktDiameter hjulBæreevneEnhet 1550001Sort u/brems40 mm25 kgStk 1550216Sort u/brems50 mm40 kgStk 1550209Sort m/brems50 mm40 kgStk

Leveres med og uten brems.

Møbelhjul 63136

Med kulelager

Varenr.FargeProduktHøyde Diameter hjul Bæreevne Enhet 1550421Forniklet/gråu/brems130 mm100 mm 70 kgStk 1550445Forniklet/gråm/brems130 mm100 mm 70 kgStk

Hjulet er svingbart og finnes med og uten brems.

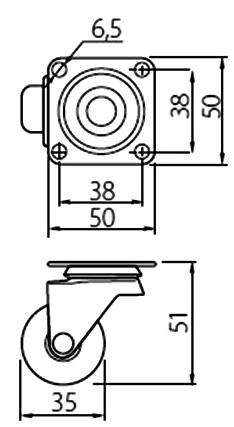

Møbelhjul 35

Varenr.Farge Produkt Høyde Diameter hjul Bæreevne Enhet 1550452Transparentu/brems51 mm35 mm25 kgStk

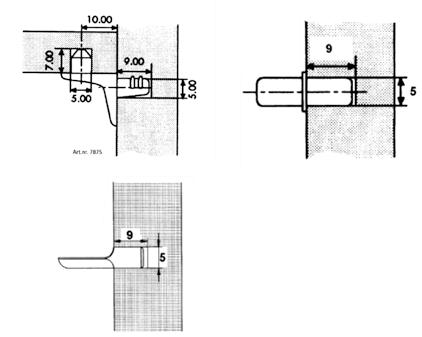

Hyllebærer

Materiale: Metall

Varenr. Farge Beskrivelse Enhet 1530508 Forniklet 7857 Rund Ø 5/5 mm Stk 1530553 Transparent Plasthylse for glass passer 7857 Stk 1530706 Forniklet 7759 Rund/flat Ø 5 mm Stk 1530751 Forniklet 7875 m/låsetapp Ø 5 mm Stk 1530652 Galvanisert Grey-holder 2,5 mm for 5 mm borring, CC 224 mm Stk

Hyllebærer K-Line

Varenr. Farge Diameter Enhet 1530058 Forniklet 5 mm Stk

Gummipute til glasshyller. Benyttes sammen med K-line.

Varenr. Farge Enhet 1530065 Transparent Stk

Hylleholder 7935, skjult

Varenr. Farge Enhet 1530614 Forniklet Sett

Et sett inneholder to stk med plugg og skruer. Lengde: 108 mm

Hylleknekt 8882

Materiale: Zamac

Varenr. Farge Lengde Høyde Diameter Enhet 2534307 «Rustfri» 185 mm 115 mm 21 mm Par Skjult veggfeste.

Hylleknekt 148

Materiale: Stål

Bæreevne

Varenr.Farge Mål Enhet 1534100 Hvit

1534131 Hvit

1534148 25 kg

Hvit

150 x 200 mm Stk

75 x 100 mm Stk 1534124Hvit

200 x 250 mm Stk

300 x 350 mm Stk

250 x 300 mm Stk 1534155 Hvit

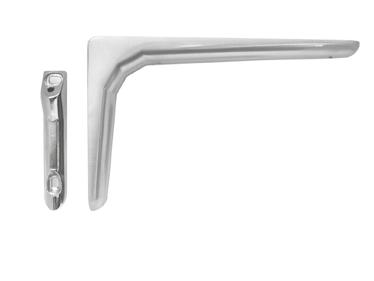

Hylleknekt Kaiman

For platetykkelse 7 - 41 mm

Materiale: Zamac

Varenr.Farge Maks hylledybdeBæreevneEnhet 1534407«Rustfri» 320 mm 25 kg/stkPar

Maks belastning: 25 kg/stk ved hylle dybde 320 mm Mulighet for vertikal og tilt justering.

Hylleknekt Kalabrone

For platetykkelse 8 - 30 mm

Materiale: Zamac

Varenr.Farge Enhet 1534308«Rustfri» Par

Maks belastning: 25 kg/stk ved hylle dybde 320 mm Mulighet for vertikal og tilt justering.

Hylleknekt Kalabrone Mini

For platetykkelse 5 - 10 mm

Materiale: Zamac

Varenr.Farge Enhet 1534353«Rustfri» Stk

Maks belastsning: 6 kg/stk ved hylle dybde 150 mm, inkludert vekten av platen. Mulighet for vertikal justering. 40 kg

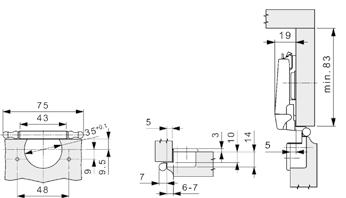

Skap - skuffelås 507

Likelåsende

Varenr.Farge

BeskrivelseEnhet 1540224Forniklet Skuffelås 507Stk 1540255Forniklet AnslagsplateStk

Leveres komplett med 2 nøkler, dekorring og anslagsplate.

Barnesikring 5002 for skuff/skap

Varenr.Farge

Enhet 1540408Hvit plast Stk

Kulesneppert

Materiale: Messing

Varenr.Farge

Enhet 1540101Polert Stk

Magnetlås

Varenr.Farge Bæreevne Enhet 1540002Hvit 4 kg Stk

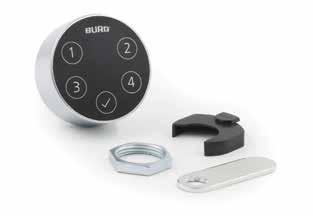

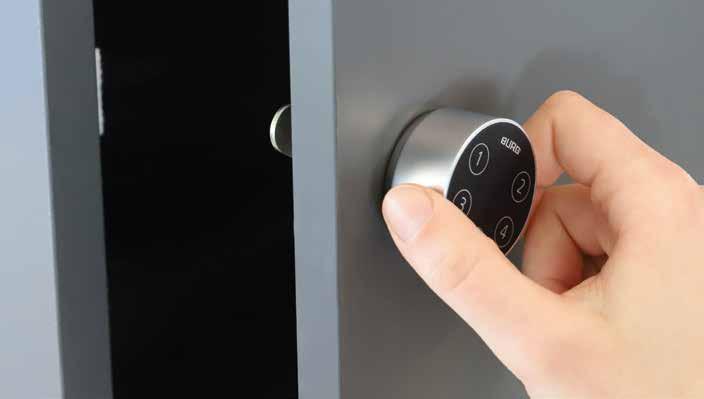

Elektronisk Lås Intro Kode

Materiale: Zamac, plast og stål

Varenr. Produkt

1540415 Lås Intro Kode H/V

Inkl.:

Låsesystem, kam festeskrue M4 x 8 mm, stoppeskive og mutter M19.

Egenskaper/ Teknisk:

• Ergonomisk håndtering og design av høy kvalitet

• Eksternt batteriskift

• Lett å ettermontere

• Justerbar i 45° trinn

• Passer til kam type B

• Nødstrømforsyning via mikro USB-port

• Passer til venstre og høyre hengslet dør 90°.

• Tåler temperaturer fra -20° - 55°C og luftfuktighet 10% - 85%

• Låsesykluser: 3000

• Kode lengde: 4 - 15 tall

• Funksjoner: Privat modus eller multi-bruker modus

Kam og batteri medfølger ikke og må kjøpes separat.

Tilbehør:

Varenr. Produkt

1540521 Kam 53 mm uten krumtapp Stk 1540538 Kam 40 mm med krumtapp 3 mm Stk 1540545 Kam 40 mm med krumtapp 6 mm Stk 1540569 Kam 50 mm med krumtapp 4 mm Stk 1540477 Batteri Varta CR2450 Stk 1540484 Låseverktøy åpne reset pin Stk 1540491 Låseverktøy lås anti-twist Stk

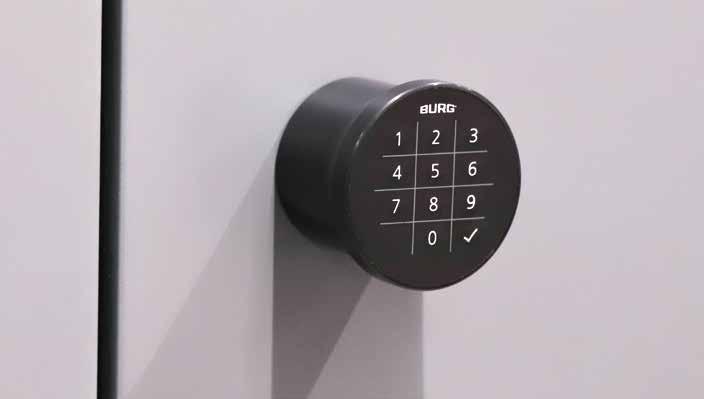

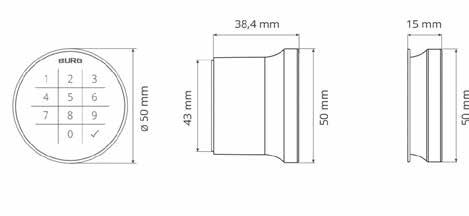

Elektronisk Lås Flexo Kode

Materiale: Zamac, plast og stål

Varenr.Produkt Diameter DybdeUtskjæringsmålMaks dør tykkelseEnhet

1540422Lås Flexo Kode Høy H

Inkl.:

Låsesystem, kam festeskrue M6 x 12 mm og mutter M19.

Egenskaper/ Teknisk:

• Ergonomisk håndtering og design av høy kvalitet

• Ekstern batteritilgang og batteribytte

• Tidsstyrt låsing og opplåsing

• Lett å ettermontere

• Justerbar kam i 90° trinn

• Lukkeretning: Venstre ved høyre hengslet dør 90°/ Høyre ved venstre hengslet dør 90°

• Tåler temperaturer fra -20° - 55°C og luftfuktighet 10% - 85%

• Låsesykluser: 30 000/ca 3,5 år

• Kode lengde: 4 - 6 tall

• Funksjoner: Privat modus eller multi-bruker modus

Kam og batteri medfølger ikke og må kjøpes separat.

Tilbehør:

Varenr.Produkt

1540521Kam 53 mm uten krumtapp Stk

1540538Kam 40 mm med krumtapp 3 mm Stk

1540545Kam 40 mm med krumtapp 6 mm Stk

1540569Kam 50 mm med krumtapp 4 mm Stk

1540460Batteri Varta 1/2 AA à 2 stk Stk

1540484Låseverktøy åpne reset pin Stk 1540491Låseverktøy lås anti-twist Stk

Varenr. 1532007 og 1532052.

Varenr. 1532106

Dørdempere

Varenr. Farge Beskrivelse Diameter Enhet 1532007 Transparent TP 1950 selvklebende 7 x 1,5 mm Stk* 1532052 Transparent TP 1960 selvklebende 10 x 3 mm Stk* 1532106 Transparent TP 1970 for innboring 8 x 8 x 5,5 mm Stk

*Ark à 50 stk

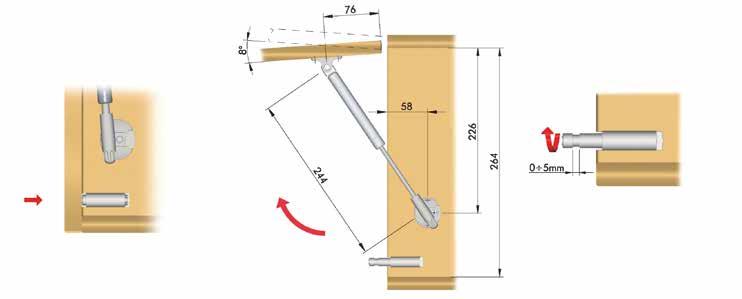

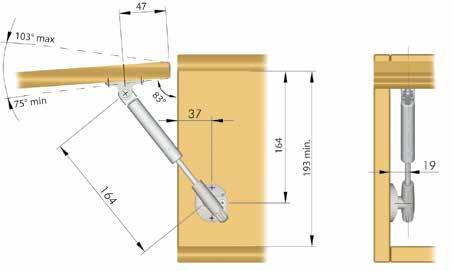

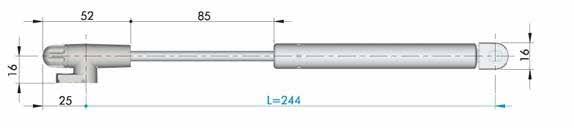

Gassdørdemper

For innboring/adapter.

Varenr. Farge Enhet 1532304 Grå Stk

Adapter

Til gassdørdemper for feste i skrogkant.

Varenr. Farge Enhet 1532311 Grå Stk

Trykk-knappåpner for innboring

Med magnet

Varenr. Farge Enhet 1732407 Grå Stk

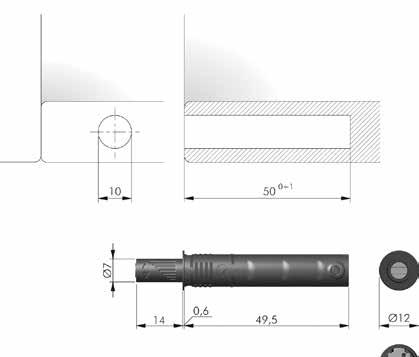

Trykk-knappåpner lang med buffer

Varenr. Farge Enhet 1732452 Grå Stk

Se monteringsskisse side 96.

Trykk-knappåpner kort

Kan også benyttes for innboring.

Dekkappe til trykk-knappåpner kort.

Varenr. Farge Enhet 1732414 Grå Stk

Festeplate for trykk-knappåpner kort.

Varenr. Farge Enhet 1732421 Grå Stk

Se monteringsskisse side 96.

Trykk-knappåpner lang med buffer

Dekkappe til trykk-knappåpner lang med buffer.

Varenr. Farge Enhet 1732469 Grå Stk

Festeplate for trykk-knappåpner lang med buffer.

Varenr. Farge Enhet 1732476 Grå Stk

Se monteringsskisse side 96.

Anslagsplate til trykk-knappåpner m/ magnet

Selvklebende

Varenr. Farge Diameter Tykkelse Enhet 1731486 Rustfri 15 mm 0,6 mm Stk

Selvklebende anslagsplate for trykk-knappåpner med magnet.

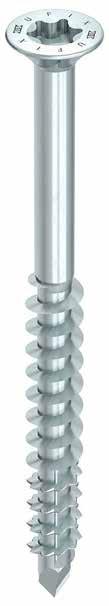

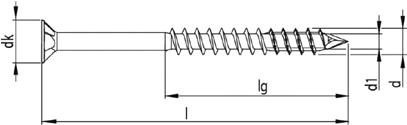

MDF skrue HECO-UFIX

VarenrType

1513204HECO-UFIX

1513211HECO-UFIX

1513228HECO-UFIX

1513235HECO-UFIX

1513242HECO-UFIX

1513259HECO-UFIX

1513266HECO-UFIX

1513273HECO-UFIX

Delgjenget skrue i blank forniklet stål. Forsenket hode med freseriller. Med borspiss for rask og enkel forboring.

HECO-Drive - bare én bitsstørrelse og kompatibel med Torx.

HECO-Drive-20 H-Drive med stick-fit

Forsenket hode med fresespor Ideelle skjærefunksjoner i tre, nøyaktig passform 90◦ forsenking

Sagende gjenger Reduserer kjøremomentet

Kutteribber på spissen Reduser MDF-splitting

MDF borepunkt Rask og enkel forboring

Bits for HECO-UFIX

VarenrType DiameterEnhet

mm Stk

Stick-fit effekt, enhåndsbetjening mulig.

Treskrue Spax med Torx

Med borspiss og senkhode med skjær. Varenr.Type

1512719 Helgjenget* 3,5 mm 16 mmStk 1512726 Helgjenget* 3,5 mm 20 mmStk 1512733 Helgjenget* 3,5 mm 25 mmStk 1512740 Delgjenget* 3,5 mm

1512757 Delgjenget*

1512764 Delgjenget* 3,5

1512771 Delgjenget* 3,5

1512788

1512801 Helgjenget

1512818

1512832

1512849

mmStk 1512825 Delgjenget

1512856 Delgjenget

1512870 Delgjenget

1512863

1512887 Delgjenget 4,0 mm 70 mmStk 1512924 Delgjenget 4,5 mm 45 mmStk 1512931 Delgjenget 4,5 mm 50 mmStk 1513044 Delgjenget 5,0 mm 50 mmStk 1513075 Delgjenget

*) Leveres med borspiss og hevet senkhode med skjær.

Bits for Torx

Varenr.Type

Skrue - UNITA Konfirmatskrue

Skrue

Varenr.Farge DiameterLengdeEnhet 1521001Forniklet 6,3 mm50 mmStk

Dekkapper

Varenr.Farge Enhet 1521209Hvit Stk

Treskruer med borspiss og hevet senkhode med skjær.

Euroskrue

For 5 mm boring.

Varenr.Farge LengdeProduktEnhet

1512306Forniklet 11 mm PanhodeStk

1512313Forniklet 13 mm PanhodeStk

1512320Forniklet 16 mmPanhodeStk

1512214Forniklet 13 mm SenkhodeStk

1512221Forniklet 22 mm Senkhode Stk

1512207Forniklet 25 mm Senkhode Stk

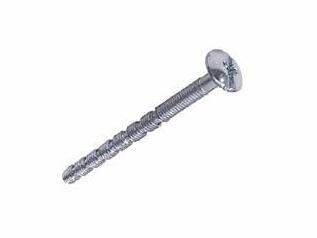

Skruer M4 m/kappespor

Varenr.Lengde

1510210 55 mm (Klippes fra 55 - 20 mm med 5 mm intervaller.) Stk

Skruer M4 m/kombispor

Varenr.Lengde

1510166 8 mm

151015910 mm

151000515 mm

151001218 mm

151011120 mm

151002922 mm

151014223 mm

151003625 mm

151012828 mm

151004330 mm

151005035 mm

151013538 mm

151010440 mm

151006742 mm

151007445 mm

151009855 mm

Skrue M4 Kombi

Kombinert maskin- og tregjenge.

Varenr.Lengde Enhet 1510203 25 mm (10 + 15 mm) Stk 1510203 Kombinert maskin- og tregjenge (10+15) mm.

Muffe

Varenr.Beskrivelse DiameterLengdeEnhet 1512405M8 12 mm23 mm Stk

Muffe for innskruing i vegg/tak i tre/spon for takfeste av baldakin og lignende. For skrue/bolt M8.

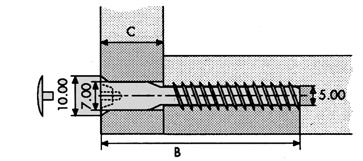

Varenr.Beskrivelse «A»Diameter «B»Lengde «C»Enhet 1512429M6 12 mm15 mmStk

Muffe for innskruing.

Koblingsskrue/hylse

Skrue (finnes i to lenger)

Varenr.FargeLengdeDiameterTotal lengde m/hylseEnhet 1520226Forniklet15 mm4 mm(29-39 mm) Stk 1520219Forniklet18 mm4 mm(32-42 mm) Stk

Koblingshylse

Varenr.Farge LengdeDiameterEnhet 1520202Forniklet 27 mm5 mm Stk

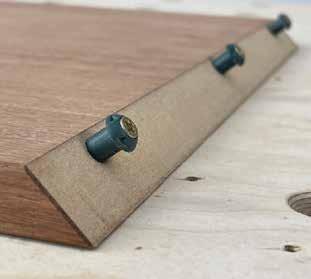

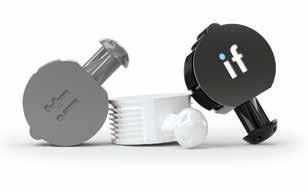

Peanut 1

Materiale: glassfiberforsterket nylon.

Varenr.Farge

1536005Hvit RAL 9010

1536012Mørk grå RAL 9023

1536029Brunbeige RAL 1011

1536036Sort RAL 9005

Enhet

Eske à 200 stk

• En selvklemmende enkeltkomponent-kontakt med rask og enkel montering av skap og gir en meget sterk sammenføyning.

• Krever kun én CNC-bearbeidingsprosess.

• Kan settes sammen flere ganger

Varenr.Beskrivelse

1536142 Peanut 1 bor bits pakke: 1 x 5 mm og 1 stk 25 mm CNC drillbor

Enhet

1536128Peanut fres med Ø12 mm skaft Stk

1536135Peanut fres med Ø8 mm skaft Stk

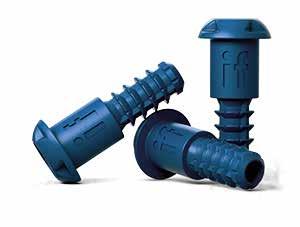

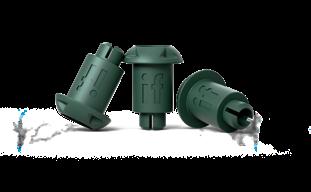

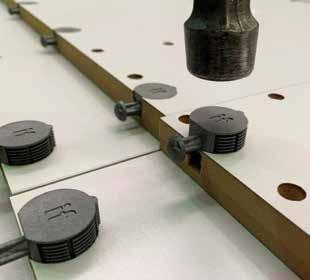

Peanut 2

Materiale: glassfiberforsterket nylon.

Varenr.Farge

Enhet

1536104Blå Eske à 200 stk

• En selvklemmende usynlig kobling med rask og enkel montering av skap og gir en meget sterk sammenføyning.

• Kan settes sammen flere ganger

• Ideell ved behov av flatpakkede forsendelser

• Fin for bore- og innsettingsmaskiner

• Er kompatibel med PEANUT Jigg og Mini jigg.

Varenr.Beskrivelse

Enhet

1536142 Peanut 1 bor bits pakke: 1 x 5 mm og 1 stk 25 mm CNC drillbor Stk

Peanut Tilbehør

Varenr.Beskrivelse

1536159 Peanut Mini Jigg sett som består av:

1 x mini Jigg hoveddel

1 x mini Jigg vinkel

2 x endestoppere

1 x borstyring 6 mm

1 x bor med endestopp 6 mm

1 x jigg veske

2 x M6 Umbrakoskruer

1 x Umbrakonøkkel 4 mm

1 x Umbrakonøkkel 2,5 mm

1536166 Peanut Jigg sett som består av:

1 x Jigg hoveddel

1 x Jigg vinkel

4 x Jigg innsats MK2

1 x styrehylse til fres

1 x borstyring 6 mm

1 x bor med endestopp 6 mm

4 x M6 Umbrakoskruer

Peanut 2 kort

Materiale: glassfiberforsterket nylon.

Varenr.Farge

1536111Grønn

Enhet

Eske à 200 stk

• En selvklemmende usynlig kobling med rask og enkel montering av skap og gir en meget sterk sammenføyning.

• Kan settes sammen flere ganger

• Ideell ved behov av flatpakkede forsendelser

• Fin for bore- og innsettingsmaskiner

• Er kompatibel med PEANUT Jigg og Mini jigg.

• 45° skjøter med 18 mm + materialer

• 90° skjøter med 15,3 mm + materialer

Varenr.Beskrivelse

Enhet

1536135Peanut fres med Ø8 mm skaft Stk

1536234Peanut 5 mm borsett Sett

Enhet

Sett

Varenr.Beskrivelse

Enhet

1536203 Peanut Mini Jigg stopp-plugger 2 stk

1536227 Peanut styrehylse for Jigg 30 mm Styrehylse for håndoverfres til Peanut Jigg. Stk

1536234 Peanut 5 mm borsett som består av: 1 x 5 mm borstyring 1 x bor med endestopp 5 mm 1 x 2,5 mm Umbrakonøkkel

1536241 Peanut 6 mm borsett som består av: 1 x 6 mm borstyring 1 x bor med endestopp 6 mm 1 x 2,5 mm Umbrakonøkkel

Benkeplateforbinder Quick Ø 35mm

Materiale: Metall/plast

Varenr.Farge

DiameterEnhet 1520660Grå 35 mm Stk

Brukes på plater minimum 25 mm tykkelse, og kan stramme inn 12 mm. Monteringen gjøres enkelt dersom du bruker 6 mm umbraconøkkel eller drill.

Benkeplateforbinder

Materiale: Metall

Varenr.Farge DiameterLengdeHøydeEnhet 1520608Galvanisert35 mm150 mm18 mmStk 1520615Galvanisert35 mm 65 mm18 mmStk

Koblingsbeslag AZ 21

Varenr.Beskrivelse

Enhet 1520158 Koblingsbeslag for 16 mm plate. Stk 1520165Bolt Stk

Alu - sinklist med 8 mm dybel og skruefeste

Materiale: Aluminium

Varenr.Farge Skapbr.SkrogLengdeBreddeHøydeEnhet

1562059Eloksert

1562097Eloksert aluminium

1562004Eloksert aluminium

1562028Eloksert aluminium

1562011Eloksert aluminium

1562035Eloksert aluminium

1562066Eloksert aluminium

1562073Eloksert aluminium100 cm16 mm

mmStk

mm18 mm18 mmStk

mm18 mm18 mmstk

1562080Eloksert aluminium120 cm16 mm1168 mm18 mm18 mmstk

Med 4 mm spor for rygg.

Koblingsbeslag Supra

Snekke

Varenr. Farge Høyde Diameter Enhet 1520707 Galvanisert 12,5 mm 15 x 12,5 mm Stk

Bolt

Varenr. Farge Tykkelse Lengde Enhet 1520851 Galvanisert 5 mm 20,3 mm Stk

Dekktape

Varenr. Farge Enhet 1520905 Hvit Stk

Koblingsbeslag Solid MF

Materiale: Zamac

Varenr. Beskrivelse Lengde Bredde Høyde Enhet 1540705 Solid F 52

Stk 1540712 Solid M

Benyttes sammen.

Det ideelle festebeslaget for tung belastning, f.eks. for forbindelser i sengekonstruksjon, skapstruktur og metallkonstruksjon.

Sammenføyningsbeslag

Skrue

Varenr. Farge

Enhet 1520356 Stål

Stk

Hus

Varenr. Farge

Enhet 1520301 Hvit 20 x 13

Stk

Koblingsbeslag for skuffefront

Varenr. Farge Lengde Bredde Tykkelse Enhet 1614918 *Sølv 456 mm 40 mm 4 mm Stk

For kobling av 2 stk skuffefronter.

* Fargen sølv er utgående, men erstattes av mørk grå når lageret er tomt.

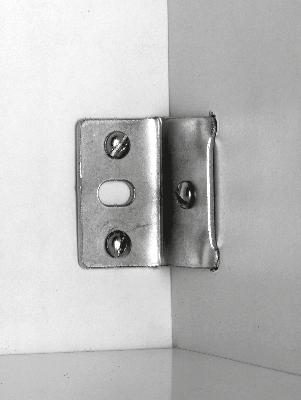

Skapoppheng

Materiale: Stål

Varenr. Farge Enhet 1530805 Galvanisert Stk

Hyllevinkel - møbel

Materiale: Plast, nylon eller stål

Varenr. Farge Dybde Høyde Produkt Enhet 1530102 Hvit 23

1530126 Transparent 23

Stk 1530201 Galvanisert

Lamello

Materiale: Trekjeks

Varenr. Beskrivelse Lengde Høyde Tykkelse Enhet 1531628 Lamello 0 47 mm 15 mm 4 mm Eske à 1000 stk 1531604 Lamello 10 53 mm 19 mm 4 mm Eske à 1000 stk 1531659 Lamello 20 56 mm 23 mm 4 mm Eske à 1000 stk

Sentrumstapp

Materiale: Tre

Varenr. Farge Diameter Lengde Enhet 1530959 Naturfarget 6 mm

mm Stk 1530904 Naturfarget 8 mm

mm Stk 1530918 Naturfarget 8 mm 35 mm Stk 1530911 Naturfarget 8 mm 40 mm Stk

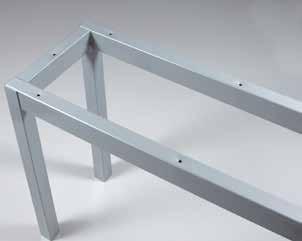

Bjelke for montering av overskap ved barløsning

Varenr. Farge Lengde Bredde Dybde Enhet 1647213 Sølv

Bildet viser to bjelker og fot

Veggfeste til barløsning

Varenr. Farge Bredde Dybde Høyde Enhet 1647251

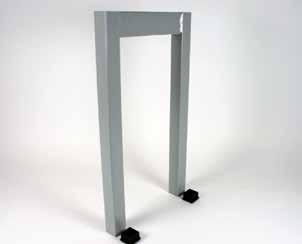

Fot til barløsning

Varenr. Farge Bredde Dybde Høyde Enhet

Sjalusidør Zmart

Varenr. Farge

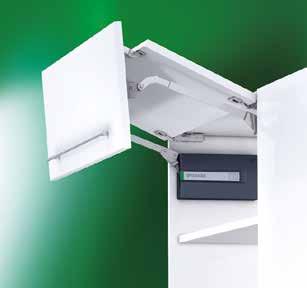

Z-Smart Lift

Komplett sett er inkludert med:

A - Sideprofil Venstre

B - Sideprofil Høyre

C - Toppdeksel

D - Panel samler

E - Panel samler

F - Z-smart oppløft m/ enkel justering

G - Paneldør og endeprofil m/ håndtak

Dekkapper

Materiale: Plast

Varenr. Farge Beskrivelse Diameter Enhet 1531406 Hvit Dekkappe 5 x 8 mm Stk 1531208 Hvit Dekkappe 8 x 13 mm Stk 1531505 Hvit Dekkappe for hengslehull 35 Stk

Hjørnebeskytter

Leveres i fast eller fleksibel høyde.

Varenr. Farge Høyde Enhet 1531703 Naturfarget 30 mm Stk

Kabelgjennomføring

Materiale: ABS plast

Varenr. Farge Diameter u/flens Diameter m/flens Høyde m/flens Enhet 1521704 Sort 60 mm 72 mm 24 mm Stk

Utskjæring Ø=60 mm.

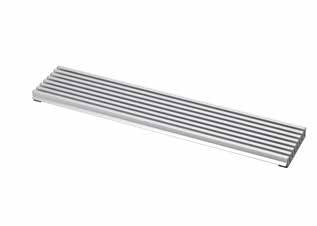

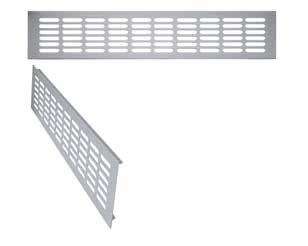

Luftegitter IMA

Materiale: Aluminium

Varenr. Farge Bredde Dybde Høyde Enhet 1642751 «Rustfri» 598 mm 25 mm 32-125 mm Stk 1642744 Hvit 598

1642775 Sort 598 mm

1642768 «Rustfri»

Lufteareal: mer enn 200 cm³ Kan kappes på høyden.

Luftegitter med fals

Materiale: Plast

Produktmål Utskjæringsmål

Varenr. Farge Bredde Høyde Bredde Høyde Enhet 1642706 Hvit

Lufteareal: mer enn 200 cm³

Luftegitter med fals

Materiale: Aluminium

Produktmål Utskjæringsmål

Varenr. Farge Bredde Høyde Bredde Høyde Enhet 1642621

Lufteareal: mer enn 200 cm³

Profil for utsparing skuff

Materiale: Plast. Til skuff plassert under vask.

Varenr. Farge Høyde Lengde Enhet 1631700 Hvit

mm Stk 1631717 Grå

Fleksibel profil for 16 mm skuffebunn. Enkel installasjon. Kan kappes.

mm Stk

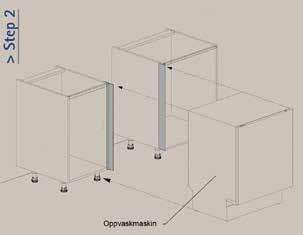

Sidebeskyttelse for oppvaskmaskin

Varenr. Farge Bredde Tykkelse Høyde Enhet 1631748

1631755

Sidebeskyttelse for skap med oppvaskmaskin. Med dobbeltsidig tape. Beskytter skrog mot damp.

Hengsler og skinner

Sortimentet på hengsler, skinner, skuffesystemer og løftebeslag kommer fra en av Europas ledende leverandører, Grass.

Grass produkter produseres i Tyskland og Østerrike. Alle varer er lagerført.

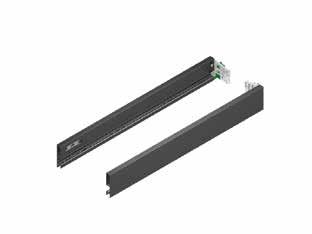

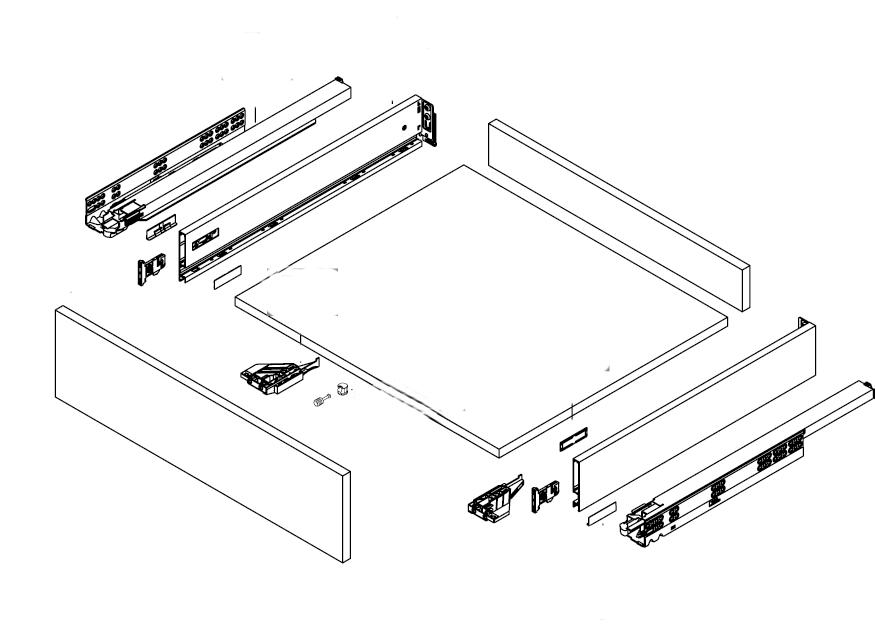

VIONARO skuffeside

Høyde 89 mm:

Varenr. Farge Lengde Enhet 1755307 Grafittgrå

mm Par 1755314 Grafittgrå

mm Par 1755321 Grafittgrå

mm Par 1755338 Grafittgrå

Par 1755345 Grafittgrå

Par 1755352 Grafittgrå

mm Par 1755369 Grafittgrå

Par 1755376 Grafittgrå

Par 1755383 Grafittgrå

Høyde 185 mm:

Varenr. Farge Lengde

1755406 Grafittgrå

mm Par 1755413 Grafittgrå

mm Par 1755420 Grafittgrå

mm Par 1755437 Grafittgrå

mm Par 1755444 Grafittgrå

Par 1755451 Grafittgrå

Par 1755468 Grafittgrå

mm Par 1755475 Grafittgrå

Par 1755482 Grafittgrå

Skuffesider i lakkert stål. - for trebakstykke

- 90° rett inn- og utside - 13 mm brede skuffesider

- Med integrert adapter for trebakstykke

Monteringsveiledning side 69-78

VIONARO dekkbrikke

- Integrert 3D justeringsmulighet; side, høyde og fronthellingsjustering

- Bunnen trenger ikke ytterligere bearbeiding

- Brukes sammen med Dynapro skinner, se side 33.

Varenr. Farge Enhet 1755703 Grafittgrå Stk

2 stk pr skuff.

VIONARO Frontbeslag

For skruing

Varenr. Farge Beskrivelse Enhet 1755741 Grå For skruing Stk 1755727 Grå Med 10 mm dybel Stk

2 stk pr skuff.

VIONARO Låsebeslag front

Varenr. Farge

Enhet 1755734 Grå

Sett

1 sett pr skuff.

VIONARO Frontstabilisator

Varenr. Farge

Enhet 1755772 Grå Stk

For Vionaro skuffersider høyde 185 mm. For pressing, hull Ø=10 mm.

2 stk pr skuff.

VIONARO frontprofil og tilbehør H89

For innenforliggende skuff høyde 89 mm med trebakstykke.

Varenr. Farge Beskrivelse

Enhet 1755802 Grafittgrå Frontprofil L 1160 mm, H 89 mm Stk 1755826 Grafittgrå Sidedekkbrikker. H 89 mm. Sett=2 stk Sett

1756007 Forniklet Skrue til feste frontbeslag/frontprofil, 4 stk pr skuff Stk 1756014 Grå Front/bunn kobling for brede skuffer* Stk

* for skuffer fra bredde ≥ 800 mm.

Frontprofilen kappes etter mål. Maks bredde skuff 1200 mm.

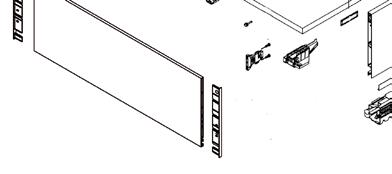

VIONARO frontprofil og tilbehør H185

For innerforliggende skuff høyde 185 mm med trebakstykke.

Varenr. Farge Beskrivelse Enhet 1755901 Grafittgrå Frontprofil L 1160 mm, H 185 mm Stk 1755925 Grafittgrå Sidedekkbrikker. H 185 mm. Sett=2 stk Sett 1756007 Forniklet Skrue til feste frontbeslag/frontprofil, 4 stk pr skuff Stk

1756021 Grå Frontstabilisator skuffeside for H 185 mm, 2 stk pr skuff. Stk 1756014 Grå Front/bunn kobling for brede skuffer*

* for skuffer fra bredde ≥ 800 mm.

Frontprofilen kappes etter mål. Maks bredde skuff 1200 mm.

Frontprofil

VIONARO skuffeside

Høyde 63 mm

Varenr. Farge Lengde Enhet 1756101 Grafittgrå 500 mm Par

Brukes sammen med Dynaproskinner, Bruk VIONARO adapter sett 1756132. Se neste produkt.

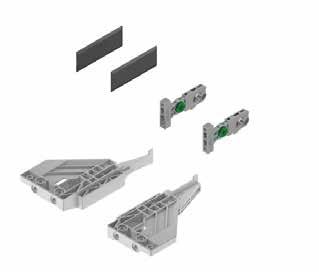

VIONARO adaptersett

For skuffeside høyde 63 mm.

Varenr. Farge Enhet 1756132 Grafittgrå Sett

Komplett adaptersett inneholder dekkbrikker, frontbeslag og låsebeslag front. Passer kun til VIONARO skuffeside høyde 63 mm. Se forrige produkt.

VIONARO Tavinea Optima

Delesystem for Vionaro høyde 185 mm.

Varenr. Beskrivelse Farge Lengde Høyde Enhet 1756205 Deleprofil Grafittgrå 1108 mm 95 mm Stk 1756212 Profilholder Grafittgrå Stk 1756229 Smartboard Grafittgrå Stk

Deleprofilen kan kappes. Maks skuffebredde 1200 mm.

Profilholder er vendbar høyre/venstre, må bruke 2 stk pr inndeling.

Dynapro TM/SC 3D 40 kg / 50 kg / 70 kg

Skinne for treskuff og Vionaro stålskuffer med fulluttrekk og integrert demping. Kan også kombineres med Tipmatic funksjon for håndtaksløse fronter.

Varenr. Bæreevne Lengde

Enhet

«Slide on» montering. Med integrert verktøyløs 3D justering Høydejustering: +3,5 mm

Sidejustering: ±1,5 mm

Fronthellingsjustering: +4,0 mm

Monteringsveiledning side 79.

Dynapro 3D brakettsett

Varenr. Farge Enhet 1760790 Grå/grønn Sett

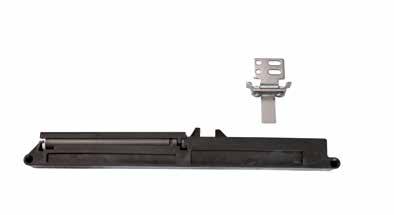

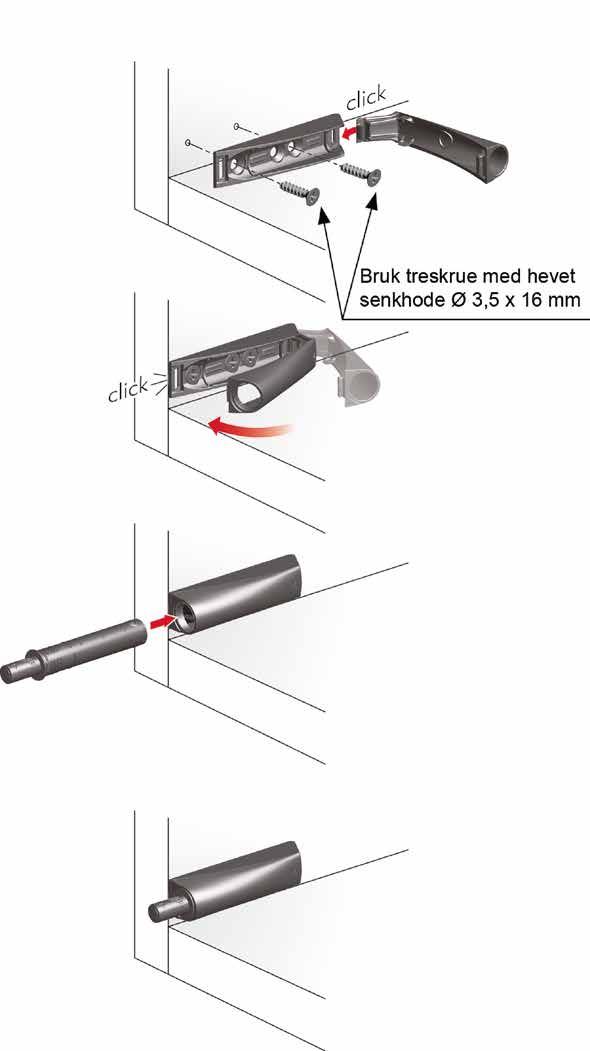

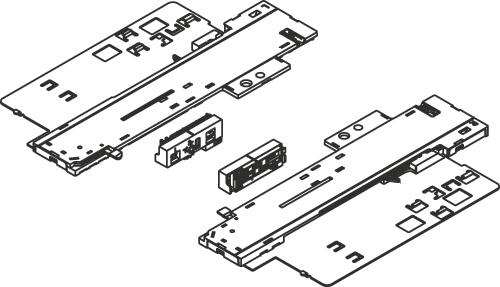

Utkast og aktivator for Dynapro Tipmatic / SC

Varenr. Enhet 1759206 Sett

Utkast og aktivator i et sett.

Synkroniseringsstang for Dynapro

Varenr. Enhet 1759244 Stk

Maks skuffebredde: 1200 mm. Kan kappes.

Dybdejustering Dynapro

Justering inntil +3,5 mm.

Varenr. Farge

Enhet 1760875 Grå Sett

Plateholder bak

For uttrekkbar hylle.

Varenr. Farge

Enhet 1755277 Grå Stk

Passer til Dynapro. 2 stk pr hylle.

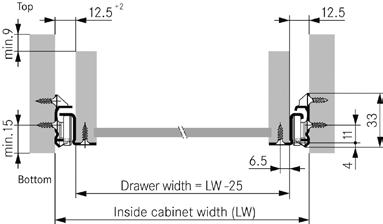

Skuffeskinne 1302

For treskuff m/normaluttrekk.

Varenr. Farge

Rulleskinne med normaluttrekk. Bæreevne 30 kg.

Monteringsverktøy VIONARO

Varenr. Beskrivelse Enhet 1756038 Bormal til frontprofil, frontinnfestning og frontstabilisator. Stk 1756045 Merkemal for frontfeste og frontstabilisator Stk 1756052 Innslagsverktøy til frontstabilisator. Stk 1756069 Innslagsverktøy til bunnfeste. Stk 1756083 Innslagsverktøy til frontfeste Stk.

TECMATOR ZMV-TP2 1200

Pneumatisk monteringsjigg til Vionaro for små serier.

Varenr. Enhet 1756076 Stk

- montering av skuffer opp til 1200 mm utvendig skapbredde

- stabil montering

- trykkluftstyrt

- høy ytelse

1756045

1756052

1756069

1756083

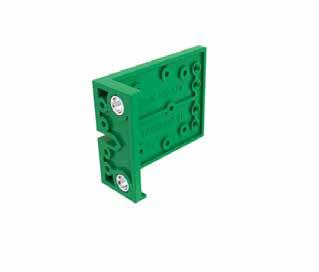

Bormal til brakettsett

For Dynapro skuff.

Varenr. Enhet 1790124 Stk

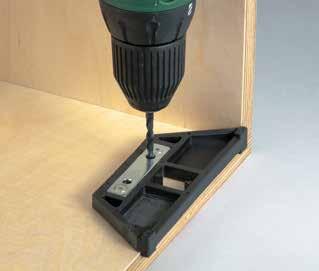

Bormal Dynapro skinne

For forboring av innfestningshull i skrogside.

Varenr. Enhet 1790131 Stk

Bormal 94730

Varenr. Farge

Enhet 1790452 Aluminium Sett

Bestillingsvare

Senterdrillbit 35692

Varenr. Farge

Diameter

Enhet 1754898 Sort 3,5 mm Stk

Til forboring av hull til feste av skinner.

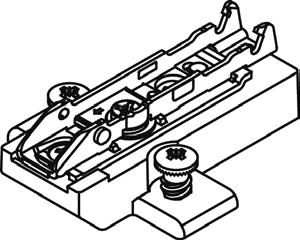

Monteringsplatens høyde

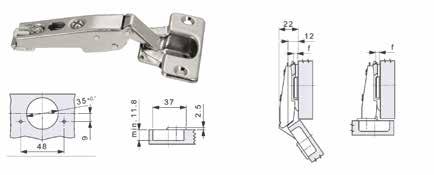

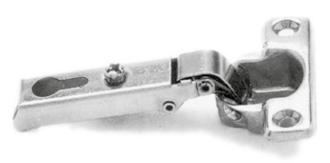

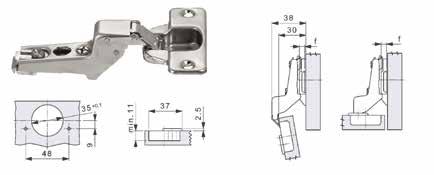

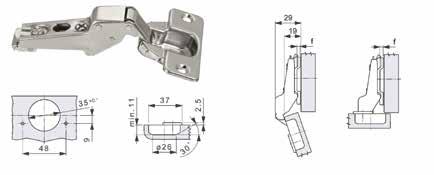

Hengsel Tiomos CS 110/K19

Med integrert demping. 110°. Innenforliggende med klipps.

Varenr. Farge Enhet 1710016 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 110/K9,5

Med integrert demping. 110˚. Halvtpåliggende med klipps.

Varenr. Farge Enhet 1710023 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 110/K3

Med integrert demping. 110°. Påliggende med klipps.

Varenr. Farge Enhet 1710030 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 120/K3

Med integrert demping. 120˚. Påliggende med klipps.

Varenr. Farge Enhet 1710047 Forniklet Stk

Dekkbrikker bestilles separat.

Bildet viser hengsel med dekkbrikker.

Monteringsplatens høyde

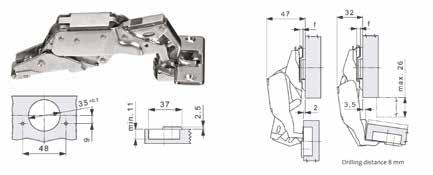

Hengsel Tiomos CS 160/K3

Med integrert demping. 160˚. Påliggende med klipps. Med null innspring (gir fri side).

Varenr. Farge Enhet 1710061 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 110/K0

Med integrert demping. 110˚ Full påliggende med klipps.

Varenr. Farge Enhet 1710009 Forniklet Stk

Dekkbrikker bestilles separat.

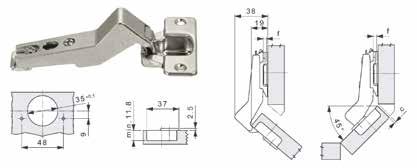

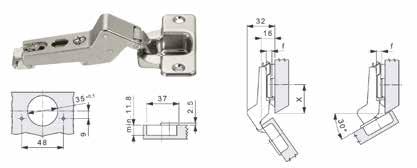

Hengsel Tiomos CS 110/30 A

Med integrert demping. For skråskap 30°. Påliggende med klipps.

Varenr. Farge Enhet 1710146 Forniklet Stk Dekkbrikker

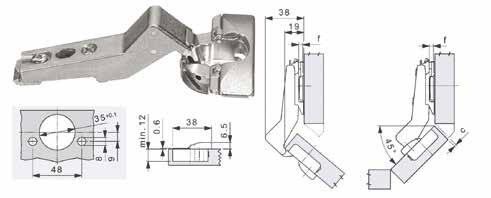

Hengsel Tiomos CS 110/45 A

Med integrert demping. For skråskap 45°. Påliggende med klipps.

Varenr. Farge Enhet 1710122 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 110/45 E

Med integrert demping. For skråskap 45°. Innenforliggende med klipps.

Varenr. Farge Enhet 1710139 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 110/90 E

Med integrert demping. 110°. Paralellhengsel med klipps.

Varenr. Farge Enhet 1710108 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 110/90 A

Med integrert demping. 110°. Påliggende paralellhengsel med klipps.

Varenr. Farge Enhet 1710115 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 90/90

Klaffehengsel for hjørneskap uten demping.

Varenr. Farge Enhet 1710184 Forniklet Stk

Dekkbrikke bestilles separat.

Hengsel Tiomos CS 110/M9

Multihengsel med klipps.

Varenr. Farge Beskrivelse Enhet 1710153 Forniklet Med softclose Stk 1710160 Forniklet Uten fjær og softclose Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS125 M0

Med integrert demping 125°. For dørtykkelser fra 6 mm.

Hengsel uten gryte med klipp.

Varenr. Farge Enhet 1710177 Forniklet Stk

Dekkbrikker bestilles separat.

Hengsel Tiomos CS 100 / K3

For kjøleskap. Uten integrert demping.

Varenr. Farge Enhet 1710078 Forniklet Stk

Dekkbrikker bestilles separat. 3-7

Hengsel Tiomos CS

Night 110/K3

Med integrert demping. 110º. Påliggende med klips.

Varenr. Farge Enhet 1710702 Sort Stk

En mørk, trendy farge. Dekkbrikker bestilles separat.

Hengsel Tiomos H105

Skjult hengsel med integrert demping. 105º åpningsvinkel. Min. dørtykkelse 18 mm.

Varenr. Farge Enhet 1710658 Forniklet Sett

Bestillingsvare.

Monteringsveiledning side 80.

Hengsel Tiomos H105 Night

Skjult hengsel med integrert demping. 105º åpningsvinkel. Min. dørtykkelse 18 mm.

Varenr. Farge Enhet 1710665 Sort Sett

Bestillingsvare.

Monteringsveiledning side 80.

Hengsel Tiomos Flap 90

Klaffehengsel uten demping. 90º åpningsvinkel. For dørtykkelse 14-21 mm.

Varenr. Farge Enhet 1710672 Forniklet Stk

Dekkbrikke for hengslearm Tiomos Flab 90

Varenr. Farge Enhet 1710689 Forniklet Stk

Kan brukes sammen med KINVARO D-M, varenr.: 1710696 - se side 63.

Monteringsveiledning side 81.

48 45/ 8 9

Monteringsplatens høyde 0

48 45/ 8

Monteringsplatens høyde 0

Hengsel Tiomos Impresso 110/K19

Med integrert demping. 110˚ innerforliggende for dørmontasje uten skruer.

Varenr. Farge Enhet 1710207 Forniklet Stk

For verktøyløs hurtigmontering.

Hengsel Tiomos Impresso 110/K9,5

Med integrert demping. 110˚ halvtpåliggende for dørmontasje uten skruer.

Varenr. Farge Enhet 1710214 Forniklet Stk

For verktøyløs hurtigmontering.

Hengsel Tiomos Impresso 110/K3

Med integrert demping. 110˚ påliggende for dørmontasje uten skruer.

Varenr. Farge Enhet 1710221 Forniklet Stk

For verktøyløs hurtigmontering.

Hengsel Tiomos Impresso 120/K3

Med integrert demping. 120˚ påliggende for dørmontasje uten skruer.

Varenr. Farge Enhet 1710238 Forniklet Stk

For verktøyløs hurtigmontering.

48 45/ 8 9

Monteringsplatens høyde 0

Hengsel Tiomos Impresso 160/K3

Med integrert demping. 160˚ påliggende for dørmontasje uten skruer.

Varenr. Farge Enhet 1710245 Forniklet Stk

For verktøyløs hurtigmontering.

Monteringsplatens høyde 0

Hengsel Tiomos Impresso 110/30˚ A

Med integrert demping. For skråskap 30˚ påliggende for dørmontasje uten skruer.

Varenr. Farge Enhet 1710276 Forniklet Stk

For verktøyløs hurtigmontering.

Hengsel Tiomos Impresso 110/45˚ A

Med integrert demping. For skråskap 45˚ påliggende for dørmontasje uten skruer.

Varenr. Farge Enhet 1710269 Forniklet Stk

For verktøyløs hurtigmontering.

Monteringsplatens høyde 0

48 45/ 8 9 35+0.1

Monteringsplatens høyde 3

Hengsel Tiomos Impresso 110/90˚

Med integrert demping. 110˚ paralellhengsle for dørmontasje uten skruer.

Varenr. Farge Enhet 1710252 Forniklet Stk

For verktøyløs hurtigmontering.

Dekkbrikke for hengslearm Tiomos

Kort type - passer alle Tiomos.

Varenr. Farge Enhet 1710603 Forniklet Stk 1710726 Sort Stk

Dekkbrikke for hengslegryte Tiomos CS

Varenr. Farge Enhet 1710610 Forniklet Stk 1710719 Sort Stk

Åpningsvinkelbegrenser 85˚ Tiomos

Varenr. Farge Enhet 1710627 Forniklet Stk

Hengsel CS 100/15

100° m/klipp for innenforliggende dør.

Varenr. Farge Enhet 1714120 Forniklet Stk

Hengsel CS 110/08

110° m/klipp for halvtpåliggende dør.

Varenr. Farge Enhet 1714212 Forniklet Stk

Hengsel CS 110/00

110° m/klipp for heltpåliggende dør. Finnes med og uten fjær.

Varenr. Beskrivelse Farge Enhet 1714205 Med fjær Forniklet Stk 1714229 Uten fjær Forniklet Stk

Hengsel CS 125/00

125° m/klipp for heltpåliggende dør.

Varenr. Farge Enhet 1714304 Forniklet Stk

Monteringsplate 04

Hengsel CS 170/00

170° m/klipp for heltpåliggende dør.

Varenr. Farge Enhet 1714403 Forniklet Stk

Hengsel CS 30/95

30° m/klipp for skråskap.

Varenr. Farge Enhet 1714502 Forniklet Stk

Hengsel CS 45/95

45° m/klipp for skråskap.

Varenr. Farge Enhet 1714519 Forniklet Stk

Hengsel CS 90/95

Paralellhengsel m/klipp.

Varenr. Farge Enhet 1714526 Forniklet Stk

Hengsel CS 90/90

Klaffehengsel for hjørneskap.

Varenr. Farge Enhet 1714533 Forniklet Stk

Dørtykkelse (b) Avstand (a) Festeplate (f)

Demper softclose CS

Komplett med adapter.

Varenr. Farge Enhet 1719002 Forniklet Stk

Passer til alle Nexis Click-on hengsler unntatt 170° og hengsel for Alu Profil Fleksibel.

Dekkbrikke hengslegryte

For CS hengsler.

Varenr. Farge Enhet 1719033 Forniklet Stk

Demper Soft-close Nexis

For 170° hengsle. Passer både for CS og Impressario.

Varenr. Farge Enhet 1719064 Forniklet Stk

Hengsel CS 110/08 Impresso

110° for m/klipp for halvtpåliggende dør og dørmontasje uten skruer.

Varenr. Farge Enhet 1711013 Forniklet Stk

For verktøyløs hurtigmontering.

Hengsel CS 110/00 Impresso

110° for heltpåliggende dør og dørmontasje uten skruer.

Varenr. Farge Enhet 1711006 Forniklet Stk

For verktøyløs hurtigmontering.

Hengsel CS 170/00 Impresso

170° m/klipp for heltpåliggende dør og dørmontasje uten skruer.

Varenr. Farge Enhet 1711204 Forniklet Stk

For verktøyløs hurtigmontering.

Hengsel CS 45/95 Impresso

45° m/klipp for skråskap og dørmontasje uten skruer.

Varenr. Farge Enhet 1711303 Forniklet Stk

For verktøyløs hurtigmontering.

Paralellhengsel CS 90/95

Impresso

Paralellhengsel m/klipp og dørmontasje uten skruer.

Varenr. Farge Enhet 1711310 Forniklet Stk

For dimensjoner på monteringsplate, se CS 90/95 side 47

For verktøyløs hurtigmontering.

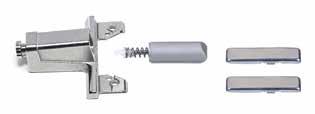

Demper Soft-close Impresso

Komplett demper består av varenr. 1719040 og 1719057.

Varenr. Demper Farge Enhet 1719040 Grå Stk

Varenr. Adapter Farge Enhet 1719057 Forniklet Stk

Passer alle Nexis Impresso hengsler untatt 170°

Demper Soft-close Impresso

For 170° hengsler.

Varenr. Farge Enhet 1719064 Forniklet Stk

Hengsel CS 180/00 uten pynt

180° m/klipp for overfallsdør.

Varenr. Farge Enhet 1710757 Forniklet Stk

Hengsel CS 180/00 med pynt

180° m/klipp for overfallsdør.

Varenr. Farge Enhet 1710788 Forniklet Stk

Hengsel SSP 270/08

270° m/SSP for halvtpåliggende/innenforliggende*.

Varenr. Farge Enhet 1710832 Forniklet Stk

* Kan også benyttes som synbart innenforliggende, m/plate 08 varenr. 1715073, side 7.38. Hengselstolpe må da felles inn i bakkant dør.

Hengsel SSP 270/00

270° m/SSP for heltpåliggende.

Varenr. Farge Enhet 1710849 Forniklet Stk

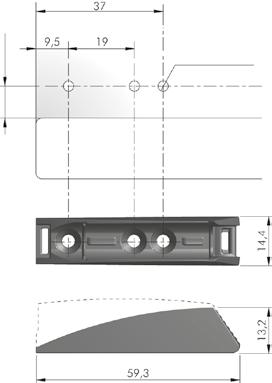

Festeplate Tiomos CS/1D

00/37

For treskruer. 17-20 mm skrog Med innebygd høydejustering.

Varenr. Farge Enhet 1716100 Forniklet Stk

Festeplate Tiomos CS/1D

00/37

Med formonterte 13,5 mm euroskruer. 17-20 mm skrog. Med innebygd høydejustering.

Varenr. Farge Enhet 1716124 Forniklet Stk

Festeplate Tiomos CS/1D

02/37

For treskruer. 15-17 mm skrog. Med innebygd høydejustering.

Varenr. Farge Enhet 1716107 Forniklet Stk

Festeplate Tiomos CS/1D

02/37

Med formonterte 13,5 mm euroskruer. 15-17 mm skrog. Med innebygd høydejustering.

Varenr. Farge Enhet 1716131 Forniklet Stk

Festeplate Tiomos CS/1D

04/37

Med formonterte 13,5 mm euroskruer. 12-15 mm skrog. Med innebygd høydejustering.

Varenr. Farge Enhet 1716155 Forniklet Stk

Festeplate Tiomos CS/1D

06/37

Med formonterte 13,5 mm euroskruer. Med innebygd høydejustering.

Varenr. Farge Enhet 1716223 Forniklet Stk

Festeplate Tiomos CS/1D

00/20

For skjult montering. 17-20 mm skrog. Med innebygd høydejustering.

Varenr. Farge Enhet 1716179 Forniklet Stk

Festeplate Tiomos CS Eco

02/28

Med formonterte 13,5 mm euroskruer. 15-17 mm skrog.

Varenr. Farge Enhet 1716209 Forniklet Stk

Kantfesteplate Tiomos

CS/1D

1,5

For treskruer. Med innebygd høydejustering.

Varenr. Farge Enhet 1716193 Forniklet Stk

Festeplate Tiomos CS

-2/37

For treskurer. 17-20 mm skrog.

Varenr. Farge Enhet 1716186 Forniklet Stk

Festeplate Tiomos CS/1D 00

For treskruer. Med innebygd høydejustering. Brukes med hengsel krøkning K9,5.

Varenr. Farge Enhet 1716216 Forniklet Stk

Kile for festeplate Tiomos

Bygger +5˚. Maks 3 x stabelbar.

Varenr. Farge Enhet 1715523 Forniklet Stk

Festeplate CS 00/37

For treskruer. 17-20 mm skrog.

Varenr. Farge Enhet 1715738 Forniklet Stk

Festeplate CS med formonterte euroskruer

Varenr. Farge

Beskrivelse Tykkelse skrog Enhet 1715905 Forniklet

CS 00/28 17-20 mm Stk 1715707 Forniklet

CS 00/37 17-20 mm Stk 1715912 Forniklet

CS 02/28 15-17 mm Stk 1715714 Forniklet

Festeplate CS/2D

CS 02/37 15-17 mm Stk

Festeplate med innebygd høyde- og dybdejustering.

Varenr. Farge

Beskrivelse Tykkelse skrog Enhet 1716001 Forniklet

CS 00/37 17-20 mm Stk 1716018 Forniklet

CS 02/37 15-17 mm Stk 1716025 Forniklet

CS 04/37 12-15 mm Stk

Kantfesteplate CS 2D

For treskrue, festeplate m/innebygd høyde og dybde justering 17-20 mm skrog.

Varenr. Farge Enhet 1716032 Forniklet Stk

Kantfesteplate CS 00

17-20 mm skrog.

Varenr. Farge Enhet 1715844 Forniklet Stk

Dekkbrikke for hengselarm

For CS og Impresso.

Varenr. Farge Enhet 1796003 Forniklet Stk

Kan leveres med kundelogo v/minimum 5000 stk.

Dybel

Varenr. Farge Lengde Bredde Borring Ø Enhet 1790209 Forniklet 10,5 mm 8,5 mm 8 mm Stk

Leveres uten skrue

Festeplate SSP med formonterte euroskruer

Varenr. Farge

1715059 Forniklet

1715066 Forniklet

1715004 Forniklet

Beskrivelse Tykkelse skrog Enhet

SSP 00/37 17-20 mm Stk

SSP 02/37 15-17 mm Stk

SSP 00/28 17-20 mm Stk

Festeplate SSP 08/37

Todelt. Med innebygd høydejustering.

Varenr. Farge Enhet

1715073 Forniklet Stk

Sammen med hengslet SSP 270/08 gir dette innenforliggende dør (se side 51 varenummer 1710832)

Merkemal Tiomos hengsel

For merking av gryte Ø 35 mm og borrekke 37 mm.

Varenr. Enhet 1790179 Sett

Grass Jig 500

Varenr. Farge

Enhet 1795013 Aluminium Sett

Jig for utfresing av hull til hengsler og festeplater ved bruk av drill.

Et sett består av:

1 Jig. 1 mal for montering av festeplate (37 mm innboring). 1 bit for drill.

1 bor Ø 35 mm. 2 bor Ø 8 mm.

Bormal for festeplate

Materiale: Plast

Varenr. Farge

Enhet 1790117 Sort Stk

For festesplater med CC 32 mm og 37 mm innboring.

Bor

Til Grass bormaskiner.

Varenr. Bor Ø

K00: For heltpåliggende dør

K08: for halvtpåliggende dør

Minihengsel M95

Varenr. Farge Betegnelse Enhet 1720008 Forniklet M95/00 Stk 1720022 Forniklet M95/08 Stk

Festeplate 02/28-37

For minihengsler M95 og MG95.

Varenr. Farge Beskrivelse Enhet 1722002 Forniklet 02/28-37 vendbar Stk

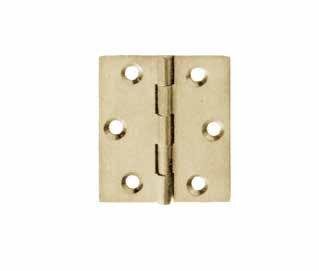

Bladhengsel

Materiale: Messing

Varenr. Farge Lengde Bredde Enhet 1730601 Polert 30 mm 30 mm Stk 1730625 Polert 40 mm 35 mm Stk 1730649 Polert 50 mm 40 mm Stk

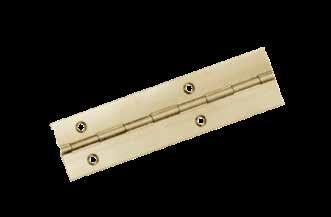

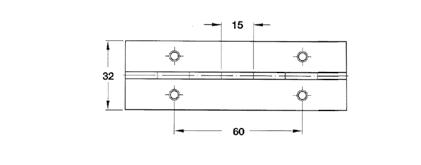

Pianohengsel

Materiale: Jern

Varenr. Farge Lengde Bredde Enhet 1730700 Formessinget 700 mm 32 mm Stk

Klaffebordhengsel

Materiale: Messing

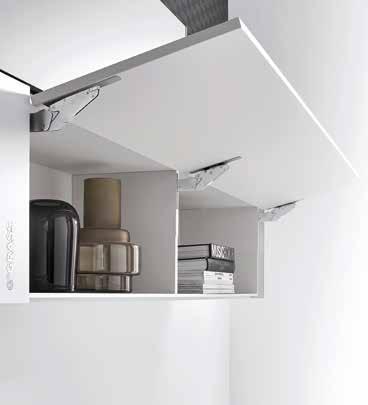

Foldliftbeslag Kinvaro F-20

Med demping.

Varenr. Farge Skaphøyde Dørvekt Enhet 1731523 Forniklet/grå 600–649 mm 4,1–12,1 kg Sett 1731530 Forniklet/grå 650–699 mm 3,8–11,4 kg Sett

Kan brukes på klaffedørkombinasjoner med høyde fra 2 x 260 mm – 2 x 375 mm.

For dørbredde fra 400 mm–1200 mm. Levers komplett med sammenføyningshengsler.

Se monteringstabell side 82-85.

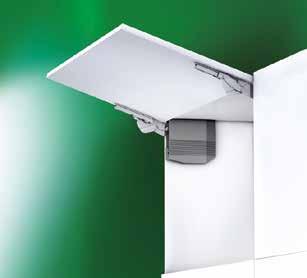

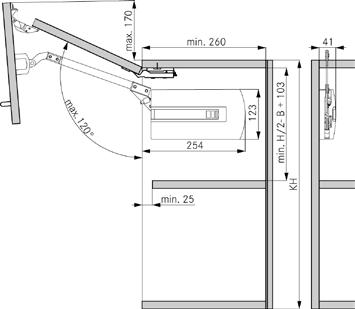

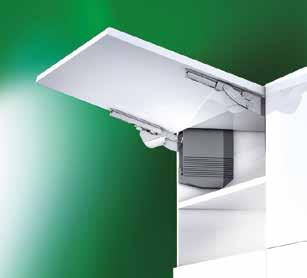

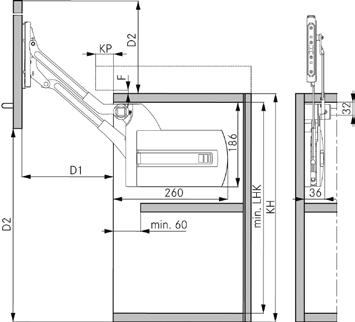

Løftebeslag Kinvaro L-80

Med demping.

Varenr. Farge Fjær Skaphøyde Dørvekt Enhet 1731806 Grå 5A 430-600 mm 2,0-4,5 kg Sett 1731813 Grå 5B

Egnet for dør til mikrobølgeovn. For skapbredder: 450-1200 mm

Se monteringstabell side 86-88.

Klaffebeslag Kinvaro T-65

Med demping.

Varenr. Farge Skaphøyde Skapbredde Dørvekt

Enhet 1731714 Grå 250-600 mm 400-1200 mm 0,7-7,4 kg Stk

- variabel åpningsvinkel, holder fronten sikkert på plass i alle vinkler fra 45-110 °

- justerbar bremsekraft

- integrert justerbar stengningdemping

- skap kan monteres over

Se monteringstabell side 89-90.

Klaffebeslag Kinvaro T-71

Med demping.

Varenr. Farge Skaphøyde Skapbredde Dørvekt

Enhet 1731738 Forniklet 300 - 600 mm inntil 1200 mm 1,5 - 8,5 kg Sett

- variabel åpningsvinkel, holder fronten sikkert på plass i alle vinkler fra 45-110 °

- justerbar bremsekraft

- integrert justerbar stengningdemping

- skap kan monteres over

- 3D justering: høyde/side/helling: ± 1,5 mm.

Se monteringstabell side 91.

Klaffebeslag Kinvaro T-76

Med demping.

Varenr. Farge Skaphøyde Skapbredde Dørvekt Enhet 1731745 Forniklet 400 - 600 mm inntil 1200 mm 5,2 - 11 kg Sett

- variabel åpningsvinkel, holder fronten sikkert på plass i alle vinkler fra 45-110 °

- justerbar bremsekraft

- integrert justerbar stengningdemping

- skap kan monteres over

- 3D justering: høyde/side/helling ± 1,5 mm

Se monteringstabell side 92.

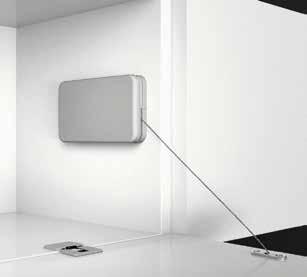

Klaffeholder Kinvaro D-M

Med demping.

Varenr. Farge Dørhøyde Enhet 1710696 Grå 200 - 480 mm Stk

- Klaffeholder med kabelhold.

- Med demping

- For horisontal eller vertikal montering

- Vendbar

- Kraft: 100 N

Se monteringstabell side 93.

Dekkappe Kinvaro D-M

Varenr. Farge Enhet 1710580 Hvit Stk 1710597 Mørk Stk

Bildet viser klaffeløfteren med dør- og skrogbrakett.

Klaffeløfter Kraby 164 mm - Friksjon

Varenr. Betegnelse

Farge Enhet 1731202 164/45N Champagne Stk

Sylinder: Olje - gass. Klaffeløfteren holder døren åpen i ønsket posisjon. Justerbar fra 86˚- 94˚

Dør- og skrogbrakett må bestilles separat. Se side 65.

Se monteringstabell side 94-95.

Bildet viser klaffeløfteren med dør- og skrogbrakett.

Klaffeløfter Kraby 164 mm - Automatisk

Varenr. Betegnelse

Farge Enhet 1731264 164/50N

Champagne Stk

Champagne Stk 1731271 164/80N

Sylinder: Olje - gass. Klaffeløfteren løfter døren helt opp.

Justerbar fra 86˚ - 94˚.

Dør- og skrogbrakett må bestilles separat. Se side 65.

Se monteringstabell side 94-95.

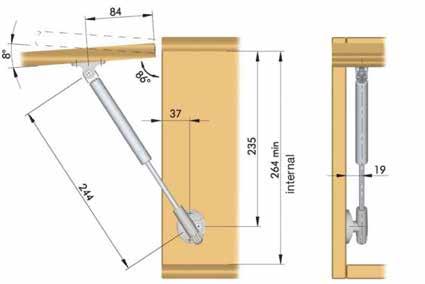

Klaffeløfter Kraby 244 mm - Friksjon

Varenr. Betegnelse

Farge Enhet 1731226 244/N45

Champagne Stk 1731233 244/N60

Champagne Stk

Champagne Stk 1731240 244/N90

Sylinder: Olje - gass. Klaffeløfteren holder døren åpen i ønsket posisjon. Justerbar fra 86˚ - 94˚.

Dør- og skrogbrakett må bestilles separat. Se side 65.

Se monteringstabell side 94-95.

Klaffeløfter Kraby 244 mm - Automatisk

Varenr. Betegnelse

Farge Enhet 1731288 224/50N

Champagne Stk 1731295 224/80N

Champagne Stk 1731257 224/120N

Champagne Stk

Sylinder: Olje - gass. Klaffeløfteren løfter døren helt opp. Justerbar fra 86˚ - 94˚.

Dør- og skrogbrakett må bestilles separat. Se side 65.

Se monteringstabell side 94-95.

(varene ligger i gammel katalog på side 5.09 og 5.10) - gjelder alle klaffeløfter

Dørbrakett

til Kraby klaffeløfter.

Varenr. Farge Enhet 1731332 Forniklet Stk

(varene ligger i gammel katalog på side 5.09 og 5.10) - gjelder alle klaffeløfter

Skrogbrakett

til Kraby klaffeløfter.

Varenr. Farge Enhet 1731349 Forniklet Stk

på side 5.09 og 5.10) - gjelder alle

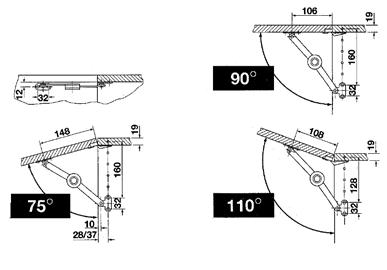

Klaffestøtte mekanisk justerbar

Med dør- og skrogbrakett.

Varenr. Vektgrense Farge Enhet 1541054 3 kg Krom Stk 1541061 4 kg Krom Stk

Klaffestøtten er vendbar, og finnes for 3 og 4 kg. På dører med høyde over 40 cm og vekt over 2 kg, anbefales 2 støtter.

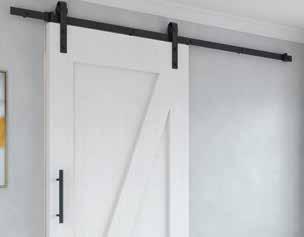

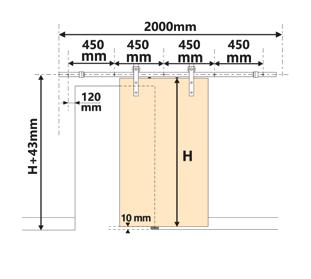

Skyvedørsbeslag 2 m

Materiale: stål pulverlakkert

Varenr. Farge Lengde Høyde Dybde Maks tyngd Enhet 1780378 Sort 2020 80 90 7,8 Stk

Inkludert i settet:

2 m skinne profil, 2 stk. hjul, endestopper, distansebrakett, bunnstyring, skruer og bolter, plugger for veggfeste.

For montering av utenpåliggende dør inntil 80 kg. Tykkelse dør: 35-45 mm.

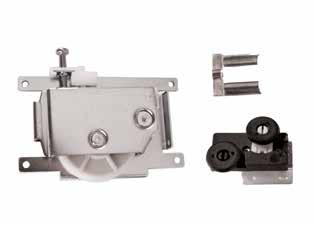

Beslagsett

Nibu skyvedørsgarderobe.

Varenr. Farge Enhet 1780309 Stål/sort Sett

Ett sett består av to bunnhjul m/kulelager, to toppstyringer og én stopper. (Beslagsett til en dør). Max belastning 50 kg per dør.

Soft Close demper

til skyvedørsgarderobe.

Varenr. Farge Enhet 1780330 Sort Sett

Ett sett består av én demper og én medbringer. Kan benyttes til de fleste skyvedørgarderobe-system.

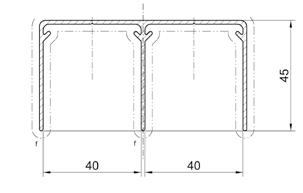

Topp og bunnprofil

til NIBU skyvedørsgarderobe.

Varenr. Farge Enhet

1780316 Eloksert aluminium Sett 1780323 Sort Sett

Produktmål

Type Lengde Bredde Høyde

Ett sett består av én topprofil og én bunnprofil. Lengde à 3 meter.

Kan benyttes for dører opp til 25 mm tykkelse. Monteres med bakkant bunnprofil og bakkant topprofil i lodd.

Dørhøyde med standard brems: Lysåpning -34 til -52 mm

Dørhøyde med soft close demper: Lysåpning -45 til -52 mm

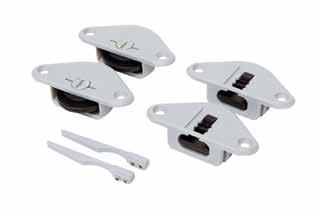

Beslagsett SF 22

For innfelt montering.

Varenr. Farge Enhet 1780101 Brun plast Sett

Min. dørtykkelse: 19 mm

Maks. dørhøyde: Lysåpning -7 mm

Min. avstand mellom dører: 6 mm

Kun til møbler/skyvedører. Maks 22 kg per dør

Skinne for innfelling

til beslagsett SF 22.

Materiale: Plast

Varenr. Farge Lengde Enhet 1780118 Brun plast 3 meter Stk

Monteringsveiledninger

Monteringsveiledninger på Grass produkter kan lastes ned fra våre hjemmesider nibu.no. Finn produktet raskt ved å taste inn varenummeret i søk-feltet.

Har du behov for øvrig dokumentasjon som sertifikater eller CAD-tegninger kan du gå direkte på Grass sine hjemmesider https://www.grass.eu/en/tec-center/downloads/ for nedlastning eller ta kontakt med oss.

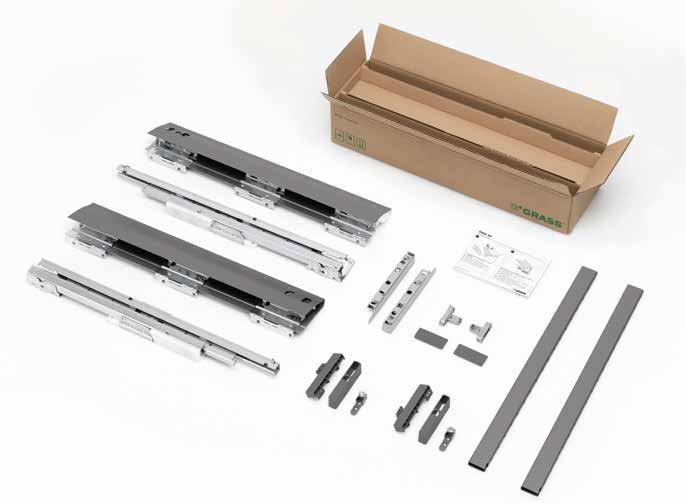

VIONARO høyde 89 - deleoversikt

VIONARO innenforliggende høyde 89 - deleoversikt

Lådsystem.Vionaro. .utdragslåda H89 med träbakstycke.

Inbyggnadsmått front

Minsta inbyggnadsmått

Alla mått i millimeter. Ändringar förbehålles.

Inbyggnadsmått bakstycke Kapmått för 16 mm spånskiva

KB Skåpsbredd

KV Skåpets framkant

LWK Innermått skåp

MET Minsta inbyggnadsmått

NL Längd

RW Bakstycke RWB Bakstyckets bredd

RWH Bakstyckets höjd

VIONARO innenforliggende høyde 89

Inbyggnadsmått front

Minsta inbyggnadsmått

B Botten

BB Bottenbredd

BL Bottenlängd

IBB Bredd inner frontproﬁl

Alla mått i millimeter. Ändringar förbehålles.

Inbyggnadsmått bakstycke Kapmått för 16 mm spånskiva

KB Skåpsbredd

KV Skåpets framkant

LWK Innermått skåp

MET Minsta inbyggnadsmått

Längd

Bakstycke RWB Bakstyckets bredd RWH Bakstyckets höjd

Teknisk infor mation H89/H121

M O N T E RI NG/DE MO N T E RI N G

Isättning av lådor

Placera lådan på de utdragna skenorna.

Skjut in lådan helt. Lådan låses fast automatisk!

Bor ttagning av lådor

Drag ut lådan. Tr yck på tappen till låskopplingen på båda sidor och tag av lådan från skenornna.

Montering av lådfronter

Skjut in frontinfästningen i lådsidorna. Frontstycket snäpps fast automatiskt.

Demontering av lådfronter

Lossa lådfronten med skruvmejsel Pozidriv nr 2.

J U S T E RI NGA R

Excentrisk höjdjustering (+2,5/-1,5 mm) + –

Sidojustering (±1,5 mm)

Justering av lådfrontens lutning (+2,5/-1,5 mm)

Görs på båda sidorna.

VIONARO høyde 185 - deleoversikt

VIONARO innenforliggende høyde 185 - deleoversikt

VIONARO høyde 185

Inbyggnadsmått front

Minsta inbyggnadsmått

BL Bottenlängd

FAS Fronttäckning i sida

FST Frontöverhäng

Alla mått i millimeter. Ändringar förbehålles.

Inbyggnadsmått bakstycke Kapmått för 16 mm spånskiva

KB Skåpsbredd

KV Skåpets framkant

LWK Innermått skåp

MET Minsta inbyggnadsmått NL Längd

RW Bakstycke

RWB Bakstyckets bredd

RWH Bakstyckets höjd

Lådsystem.Vionaro. .Innerutdrag H185 med träbakstycke.

VIONARO innenforliggende høyde 185

Inbyggnadsmått front

Minsta inbyggnadsmått

F Ö R K L AR I N G

B Botten

BB Bottenbredd

BL Bottenlängd

IBB Bredd inner frontproﬁl

Alla mått i millimeter. Ändringar förbehålles.

Inbyggnadsmått bakstycke Kapmått för 16

KB Skåpsbredd

KV Skåpets framkant

LWK Innermått skåp

MET Minsta inbyggnadsmått

Längd

Bakstycke

Bakstyckets bredd

Bakstyckets höjd

Ø 7

VIONARO høyde

M O N T E RI NG/DE MO N T E RI N G

Isättning av lådor

Placera lådan på de utdragna skenorna.

Skjut in lådan helt. Lådan låses fast automatiskt!

Bor ttagning av lådor

Drag ut lådan, tr yck på tappen till låskopplingen och lyf t av lådan från skenan.

Montering av lådfronter

Skjut in frontinfästningen i lådsidorna. Frontstycket snäpps fast automatiskt. Fixera frontstabilisatorn.

Demontering av lådfronter

Lossa lådfronten med skruvmejsel

Pozidriv nr 2.

VIONARO høyde 185

VIONARO Høyde 185

J U S T E RI NGA R

Excentrisk höjdjustering (+2,5/-1,5 mm) +

Sidojustering (±1,5 mm)

Justering av lådfrontens lutning (+2,5/-1,5 mm)

Görs på båda sidorna.

DYNAPRO

Inbyggnadsmått

Infästningsposition låskoppling

Infästningsposition

F Ö R K L A R I N G

BB Bottenbredd

FAS Fronttäckning i sida

FST Frontöverhäng

KV Skåpets framkant

Alla mått i millimeter. Ändringar förbehålles.

LWK Innermått skåp MET Minsta inbyggnadsmått

Längd RWB Bakstyckets bredd

TIOMOS H

Hinge systems.Tiomos H.+45° corner cabinet hinge I N S TAL L AT I O N I N F OR M AT I O N

Overlaying Half overlay

TIOMOS FLAP 90

Hinge systems.Special hinges.90° ﬂap hinge I N S TAL L A T IO N

ION

Overlaying,

U M B E R O F HI N GE S

O T E S

Use chipboard screws Ø 3.5 x 15 mm (not included in the deliver y) to attach the hinge to the ﬂap and base panel.

Hinge dimensions and reveal calculation with factor y setting.

Foldliftbeslag Kinvaro F-20

Løftebeslag Kinvaro L-80

Klaffebeslag Kinvaro T-65

Klaffebeslag Kinvaro T-71

monterings - oc H inbyggnadsanvisningar

Beräkning frontens vikt

Luckans bredd x frontens höjd x frontens tjocklek x specifik vikt 1 + vikt handtag 2 = luckans vikt

1 Specifik vikt: MDF-material 0.85 kg/dm3, spånplatta 0.65 kg/dm3, furu/gran 0.45 kg/dm3

2 Stånghandtagen måste ingå i beräkningen med 0.1 kg per 100 mm handtagsbredd. Vi rekommenderar en testmontering

varning obs!

Klaffbeslagsystem.Kinvaro.T-71 Vridlucksbeslag Alla mått i millimeter. Ändringar förbehålles.

risk för personskador! beslaget är fjäderspänt!

f Ö r K laring

F Fog FAS Fronttäckning i sida

Klaffebeslag Kinvaro T-76

Klaffbeslagsystem.Kinvaro.T-71 Vridlucksbeslag

monterings - oc H inbyggnadsanvisningar

Front

Montering av luckor med standard-aluminiumprofiler (19 mm)

Montering av trä- och ramluckor (min. 55 mm bredd)

* Standard aluminium ramprofil (19 mm) * Förborrning Ø 2 mm är nödvändig

Beräkning frontens vikt

Luckans bredd x frontens höjd x frontens tjocklek x specifik vikt 1 + vikt handtag 2 = luckans vikt

1 Specifik vikt: MDF-material 0.85 kg/dm3, spånplatta 0.65 kg/dm3, furu/gran 0.45 kg/dm3

2 Stånghandtagen måste ingå i beräkningen med 0.1 kg per 100 mm handtagsbredd. Vi rekommenderar en testmontering

varning

Alla mått i millimeter. Ändringar förbehålles.

obs!

risk för personskador! beslaget är fjäderspänt!

f Ö r K laring

F Fog FAS Fronttäckning i sida

Klaffeholder KINVARO D-M

Flap systems.Kinvaro.T-105 ﬂap stay ASSEMB LY AN D IN S TAL L ATION IN S T RUCTION S

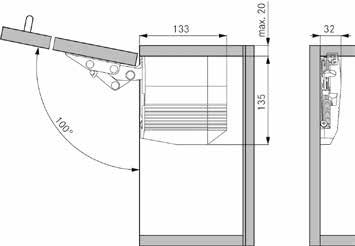

Drill position and space required V1

A B 200 – 330 102 194

– 430 126 218

– 480 136 228

Front mounting for wooden ﬂaps

FAS + 10 FAS + 10 Ø 5 x 13 Ø 10 x 11 C + F A U

FH C (V1) C (V2)

200 – 330 137 161

330 – 430 161 161 430 – 480 171 161

Calculation of ﬂap weight

Minimum gap and door protrusion depend on the hinge ﬁtted. You can ﬁnd suitable hinges in the hinge systems product catalogue.

LEGEN D

FAS Front overlay, side FAU Front overlay, bottom FH Front height

Flap width x flap height x flap thickness x density 1 + weight of handle2 = weight of flap

1 Densities: MDF board 0.85 kg/dm 3 , chipboard 0.65 kg/dm 3 , spruce/pine 0.45 kg/dm 3

2 Bar handles must be entered with 0.1 kg per 100 mm of handle length. We recommend a trial ﬁtting

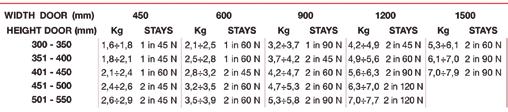

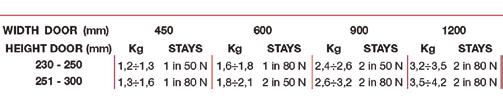

KRABY

KLAFFELØFTER –FRIKSJON

Med denne varianten kan du sette døren i forskjellige posisjoner.

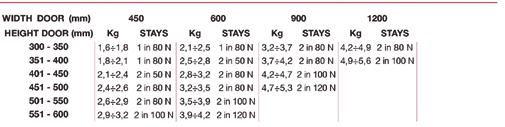

Bredde dør (mm)

Høyde dør (mm)

Varenummer 1731202 Klaffeløfter KRABY 164/N45 med friksjon

KLAFFELØFTER –AUTOMATISK

Med denne varianten åpner døren seg automatisk helt opp. Den har soft automatikk som gjør at den «dempes» mot slutten av åpningen.

Bredde dør (mm)

Høyde dør (mm)

Varenummer 1731264 Klaffeløfter KRABY 164/N50 Automatisk

Varenummer 1731271 Klaffeløfter KRABY 164/N80 Automatisk

KRABY KLAFFELØFTER TEKNINSK TEGNING OG TABELL FOR 244 mm

KLAFFELØFTER –FRIKSJON

Med denne varianten kan du sette døren i forskjellige posisjoner.

Bredde dør (mm)

Høyde dør (mm)

Varenummer 1731226 Klaffeløfter KRABY 244/N45 med friksjon

Varenummer 1731233 Klaffeløfter KRABY 244/N60 med friksjon

Varenummer 1731240 Klaffeløfter KRABY 244/N90 med friksjon

KLAFFELØFTER –AUTOMATISK

Med denne varianten åpner døren seg automatisk helt opp. Soft automatikk som gjør at den «dempes» mot slutten av åpningen.

Bredde dør (mm)

Høyde dør (mm)

Varenummer 1731288 Klaffeløfter KRABY 244/N50 Automatisk

Varenummer 1731295 Klaffeløfter KRABY 244/N80 Automatisk

Varenummer 1731257 Klaffeløfter KRABY 244/N120 Automatisk

VIKTIG! Dørbraketten må plasseres vertikalt med spor i front.

Dimensjonen på ovenstående mål refererer til skrog med hengsler uten fjærer og monteringsplater 0 mm. Automatisk åpner

Press for å åpne

Justerbar

Innvendig mål

244 mm

244 mm Automatisk åpner med push ut system

Dørdemper

Indeks: Alfabetisk

Adapter

20 Alu - sinklist med 8 mm dybel og skruefeste

13 Anslagsplate til trykk-knappåpner m/magnet

9 Barnesikring 5002 for skuff/skap

20 Benkeplateforbinder

20 Benkeplateforbinder Quick Ø 35mm

66 Beslagsett

67 Beslagsett SF 22

23 Bjelke for montering av overskap ved barløsning

59 Bladhengsel

58 Bor

37 Bormal 94730

37 Bormal Dynapro skinne

58 Bormal for festeplate

37 Bormal til brakettsett

63 Dekkappe Kinvaro D-M

25 Dekkapper

56 Dekkbrikke for hengselarm

45 Dekkbrikke for hengslearm Tiomos

45 Dekkbrikke for hengslegryte Tiomos CS

48 Dekkbrikke hengslegryte

48 Demper softclose CS

50 Demper Soft-close Impresso

48 Demper Soft-close Nexis

34 Dybdejustering Dynapro

56 Dybel

33 Dynapro 3D brakettsett

33 Dynapro TM/SC 3D 40 kg / 50 kg / 70 kg

65 Dørbrakett

12 Dørdempere

11 Elektronisk Lås Flexo Kode

10 Elektronisk Lås Intro Kode

16 Euroskrue

59 Festeplate 02/28-37

55 Festeplate CS 00/37

55 Festeplate CS/2D

55 Festeplate CS med formonterte euroskruer

57 Festeplate SSP 08/37

57 Festeplate SSP med formonterte euroskruer

54 Festeplate Tiomos CS/1D 00

53 Festeplate Tiomos CS/1D 00/20

52 Festeplate Tiomos CS/1D 00/37

52 Festeplate Tiomos CS/1D 02/37

53 Festeplate Tiomos CS/1D 04/37

53 Festeplate Tiomos CS/1D 06/37

54 Festeplate Tiomos CS -2/37

53 Festeplate Tiomos CS Eco 02/28

61 Foldliftbeslag Kinvaro F-20

56 For CS og Impresso.

23 Fot til barløsning

12 Gassdørdemper

58 Grass Jig 500

47 Hengsel CS 30/95

47 Hengsel CS 45/95

49 Hengsel CS 45/95 Impresso

48 Hengsel CS 90/90

47 Hengsel CS 90/95

46 Hengsel CS 100/15

46 Hengsel CS 110/00

49 Hengsel CS 110/00 Impresso

46 Hengsel CS 110/08

49 Hengsel CS 110/08 Impresso

46 Hengsel CS 125/00

47 Hengsel CS 170/00

49 Hengsel CS 170/00 Impresso

51 Hengsel CS 180/00 med pynt

51 Hengsel CS 180/00 uten pynt

51 Hengsel SSP 270/00

51 Hengsel SSP 270/08

40 Hengsel Tiomos CS 90/90

41 Hengsel Tiomos CS 100 / K3

39 Hengsel Tiomos CS 110/30 A

39 Hengsel Tiomos CS 110/45 A

40 Hengsel Tiomos CS 110/45 E

40 Hengsel Tiomos CS 110/90 A

40 Hengsel Tiomos CS 110/90 E

39 Hengsel Tiomos CS 110/K0

38 Hengsel Tiomos CS 110/K3

38 Hengsel Tiomos CS 110/K9,5

38 Hengsel Tiomos CS 110/K19

41 Hengsel Tiomos CS 110/M9

38 Hengsel Tiomos CS 120/K3

41 Hengsel Tiomos CS125 M0

39 Hengsel Tiomos CS 160/K3

41 Hengsel Tiomos CS Night 110/K3

42 Hengsel Tiomos Flap 90

42 Hengsel Tiomos H105

42 Hengsel Tiomos H105 Night

44 Hengsel Tiomos Impresso 110/30˚ A

44 Hengsel Tiomos Impresso 110/45˚ A

44 Hengsel Tiomos Impresso 110/90˚

43 Hengsel Tiomos Impresso 110/K3

43 Hengsel Tiomos Impresso 110/K9,5

43 Hengsel Tiomos Impresso 110/K19

43 Hengsel Tiomos Impresso 120/K3

44 Hengsel Tiomos Impresso 160/K3

25 Hjørnebeskytter

7 Hyllebærer

7 Hyllebærer K-Line

7 Hylleholder 7935, skjult

8 Hylleknekt 148

7 Hylleknekt 8882

8 Hylleknekt Kaiman

8 Hylleknekt Kalabrone

8 Hylleknekt Kalabrone Mini

22 Hyllevinkel - møbel

4 Høydejusterer for sokkel

25 Kabelgjennomføring

56 Kantfesteplate CS 00

55 Kantfesteplate CS 2D

54 Kantfesteplate Tiomos CS/1D 1,5

54 Kile for festeplate Tiomos

62 Klaffebeslag Kinvaro T-65

62 Klaffebeslag Kinvaro T-71

63 Klaffebeslag Kinvaro T-76

60 Klaffebordhengsel

63 Klaffeholder Kinvaro D-M

64 Klaffeløfter Kraby 164 mm - Automatisk

64 Klaffeløfter Kraby 164 mm - Friksjon

64 Klaffeløfter Kraby 244 mm - Automatisk

64 Klaffeløfter Kraby 244 mm - Friksjon

65 Klaffestøtte mekanisk justerbar

20 Koblingsbeslag AZ 21

21 Koblingsbeslag for skuffefront

21 Koblingsbeslag Solid MF

21 Koblingsbeslag Supra

17 Koblingsskrue/hylse

9 Kulesneppert

22 Lamello

26 Luftegitter IMA

26 Luftegitter med fals

61 Løftebeslag Kinvaro L-80

9 Magnetlås

60 Materiale: Messing

26 Materiale: Plast

14 MDF skrue HECO-UFIX

61 Med demping.

58 Merkemal Tiomos hengsel

59 Minihengsel M95

36 Monteringsverktøy VIONARO

17 Muffe

6 Møbelhjul

6 Møbelhjul 35

6 Møbelhjul 63136

6 Møbelhjul med firkantplate

50 Paralellhengsel CS 90/95 Impresso

18 Peanut 1

18 Peanut 2

19 Peanut 2 kort

19 Peanut Tilbehør

59 Pianohengsel

34 Plateholder bak

27 Profil for utsparing skuff

21 Sammenføyningsbeslag

37 Senterdrillbit 35692

22 Sentrumstapp

27 Sidebeskyttelse for oppvaskmaskin

24 Sjalusidør Zmart

22 Skapoppheng

9 Skap - skuffelås 507

67 Skinne for innfelling

65 Skrogbrakett

16 Skrue M4 Kombi

16 Skruer M4 m/kappespor

16 Skruer M4 m/kombispor

15 Skrue - UNITA Konfirmatskrue

35 Skuffeskinne 1302

66 Skyvedørsbeslag 2 m

66 Soft Close demper

5 Sokkelben 140 - 165 mm

4 Sokkelben m/klips 135 - 160 mm

4 Sokkelben u/klips og fot H 100

14 Stick-fit effekt, enhåndsbetjening mulig.

5 Støtteben 301C – justerbart

34 Synkroniseringsstang for Dynapro TM / SC

36 TECMATOR ZMV-TP2 1200

67 Topp og bunnprofil

15 Treskrue Spax med Torx

12 Trykk-knappåpner for innboring

13 Trykk-knappåpner kort

13 Trykk-knappåpner lang med buffer

33 Utkast og aktivator for Dynapro Tipmatic / SC

4 Vaskelist 7258 for sokkel

23 Veggfeste til barløsning

32 VIONARO adaptersett

30 VIONARO dekkbrikke

30 VIONARO Frontbeslag

31 VIONARO frontprofil og tilbehør H89

31 VIONARO frontprofil og tilbehør H185

31 VIONARO Frontstabilisator

31 VIONARO Låsebeslag front

30 VIONARO skuffeside

32 VIONARO skuffeside

32 VIONARO Tavinea Optima

45 Åpningsvinkelbegrenser 85˚ Tiomos

1719057

1719064

1731295

1731332

1731349

1731523

1731530

1731714

1731738

1731745

1731806

1750456

1750609

1750623

1750630

1750647

1750654

1750678

1754898

1755277

1755413

1755420

1755437

1755444

1755451

1755482

Side Varenr. Side Varenr.

NIBU AS, Industriveien 3, 3430 SPIKKESTAD

Instagram: @nibu_norge

75 / ordre@nibu.no Facebook: NibuNorge
