Portfolio

Martina Naranjo
01 02 03 04
Master Plan Alta Córdoba Estación Intermodal Viviendas Plaza Pringles
Naranjo 2
Renovación de Silos
Índice Martina
Portfolio Arquitectura 3
Imagen - Modelado 3D Rhino, renderizado con V-ray Expresión Gráfica, 2020

CV

Datos Personales

Nombre y apellido: Martina Naranjo

Lugar y fecha de nacimiento: Pasadena, California, Estados Unidos 19/10/2000

Domicilio: Olmos 685 bis

Localidad: Rosario, Santa fe, Argentina

Teléfono: + 54 341 6586 777

Correo electrónico: martina.naranjo@gmail.com

Estudios

2019 - en curso

Facultad de Arquitectura, Diseño y Planeamiento Univerisdad Nacional de Rosario

2014 - 2018

Escuela Superior de Comercio “Libertador Gral. San Martín” Universidad Nacional de Rosario Bachiller en economía y administración

Idiomas

Español: Nativo

Inglés: Nivel avanzado, B2

Conocimientos

Autocad Photoshop Lumion V-ray
Revit Rhino Illustrator Indesign
4
Martina Naranjo
Portfolio Arquitectura 5
Imagen - Modelado 3D Rhino, renderizado Lumion 11 Proyecto Arquitectónico 2, 2023

Master Plan Alta Córdoba

El presente proyecto tiene como objetivo fundamental la conexión de dos Frentes urbanos dentro del barrio de Alta Córdoba que presentan características distintas. El frente norte se caracteriza por zonas residenciales con una densidad baja. El frente sur por su lado, presenta una mayor evolución, donde se pueden encontrar una mayor diversidad programática, junto con comercios gastronómicos,hoteles entre otras actividades.

La propuesta busca fortalecer la integración de la ciudad, mejorar la calidad de vida de sus habitantes y fomentar la convivencia ciudadana a través del uso del espacio público, creando un pulmón verde para la ciudad.

01
Martina Naranjo 6
Portfolio Arquitectura 7
Axonometría - Modelado 3D Rhino, renderizado con V-ray Proyecto Arquitectónico 2, 2023
8
Martina Naranjo
Portfolio Arquitectura 9

Sector 1

-1.50 ±0.00 ±0.00 ±0.00 ±0.00 +0.60 +1.80
Área FOS 44.000 m 20% Martina Naranjo 10
Planta Nivel Comercial + 6,00 3.75 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 3.75 26.00 125.00 Portfolio Arquitectura 11

Planta Tipo Viviendas

Planta Viviendas Segundo Nivel

Planta Viviendas y Amenities

3.75 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 3.75 3.75 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 3.75 3.75 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 3.75 3.75 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 3.75 3.75 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 3.75 3.75 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 7.50 3.75
Martina Naranjo 12

Desarrollo planta tipo placa

3 núcleos verticales mecánicos y de escalera

Monoambientes: 84

Duplex 1 habitación: 70

Duplex 2 habitaciones: 72

Simplex 3 habitaciones: 40

Desarrollo programa complementario Estacionamientos placa: 270 (3 pisos)

Estacionamientos públicos: 108

Oficinas: 2 pisos

Biblioteca: 2 pisos

Unidades en contacto con el suelo (completamiento): 30

Planta Viviendas- Esc 1:150
Monoambiente 1 habitación
Corte Viviendas - Esc !:200
SUP. SEMICUBIERTA: 10 m2 SUP. SEMICUBIERTA: 10 m2 SUP. SEMICUBIERTA: 5 m2 SUP. SEMICUBIERTA: 6.50 7.65 1.50 6.50 7.65 1.50 6.50 3.90 3.90 7.50 10.63 1.50 1.50 6.50 7.65 3.70 3.60 3.68 3.70 3.60 3.70 15.00 1.50 1.48 6.70 8.30 Portfolio Arquitectura 13
Corte unidades esc. 1:100

Imagen - Modelado 3D Rhino, renderizado Lumion 11

Proyecto Arquitectónico 2, 2023

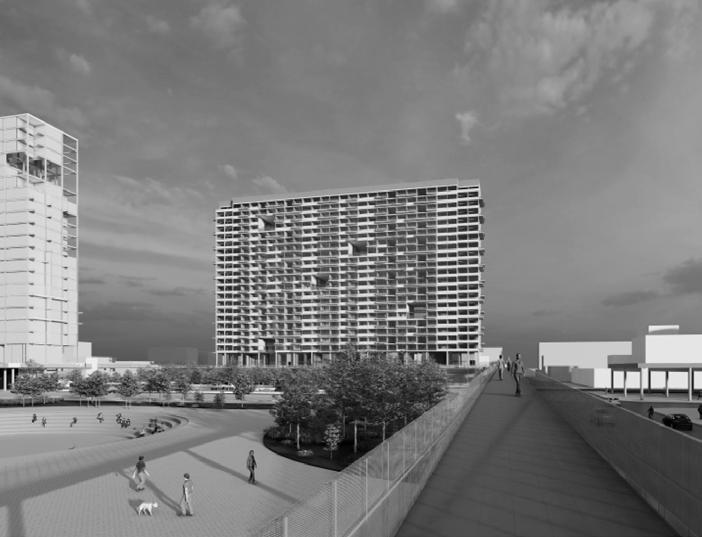

El proyecto se rige por una pasarela elevada a 6 metros, que funciona como cruce peatonal de vías y paseo comercial. Este espacio elevado se concibe como el corazón del proyecto.

A su vez se proyectó un parque verde extenso. Los edificios circundantes están diseñados para tener vistas y acceso directo al parque.

El Sector 1 consta de una placa de viviendas en altura de 20 pisos, con una longitud de 100 metros por 15 metros. Se emplaza sobre el basamento donde funcionan oficinas y se encuentran los estacionamientos.

Propusimos un programa adicional con uso de biblioteca, que se exitende hacia el parque por medio del anfiteatro, vinculándose distintos sectores del proyecto, generando un concepto integral.

14
Martina Naranjo Imagen - Modelado 3D Rhino, renderizado Lumion 11
Portfolio Arquitectura 15
Proyecto Arquitectónico 2, 2023
16
Martina Naranjo

Estación Intermodal

La estación se sitúa en la ciudad de Córdoba Argentina en el barrio de Alta Córdoba. El proyecto busca solucionar una problemática central que es la conectividad de norte a sur que carece el lugar, además de crear espacios verdes que el propio entorno no posee. Sumado a estas dos problemáticas proyectamos un gran parque donde se encuentra la estación intermodal, con cruces tanto de noreste a suroeste y de noroeste a sureste, es posible debido al doble paso planteado de las vías ferroviarias, siendo por arriba o por debajo de estas.

Los ingresos a los andenes de los trenes se dan a partir del nivel -6 metros y se conectan mediante escaleras mecánicas hacia el nivel 00 metros donde se encuentran las vías. Es en este mismo nivel -6 metros donde está el resto del programa, tanto sea la estación de colectivos, el estacionamiento vehicular, los comercios y oficinas, servicios y el área administrativa

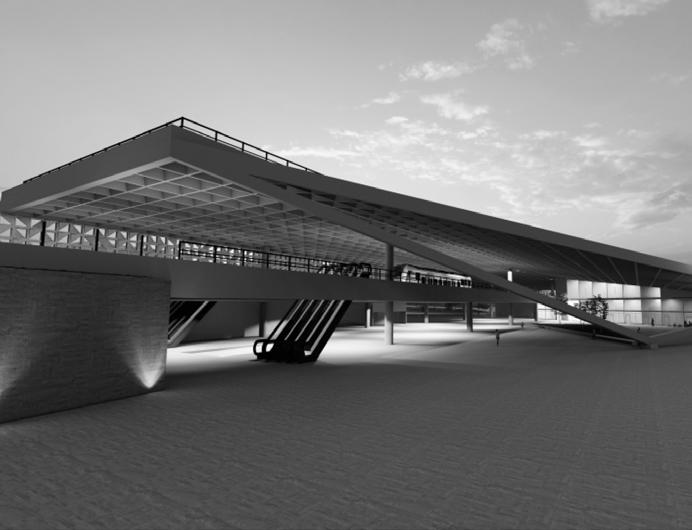

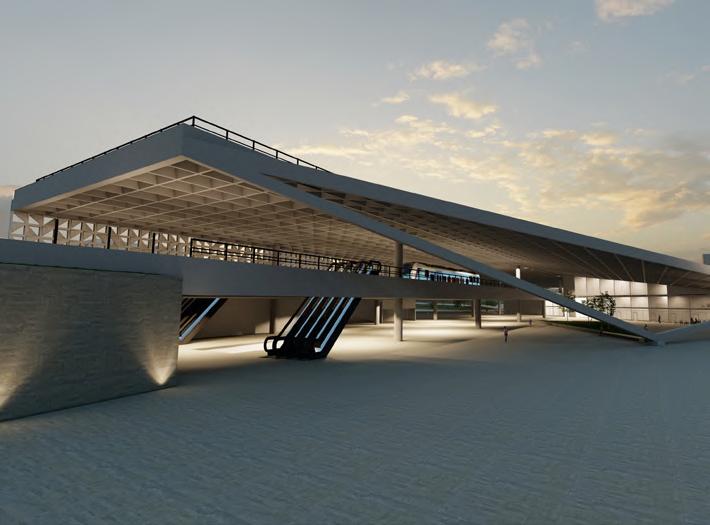

Se genera un sector de esparcimiento en la ciudad en el cual el parque dialoga con la estación mediante la gran cubierta de hormigón casetonado, que no establece un límite con el exterior permitiendo el paso del parque por debajo de éste. En ciertos sectores el casetonado no presenta losa, creando así espacios permeables permitiendo el ingreso de luz natural en el paso. Es así que el gran espacio verde y la estación funcionan como una unidad conectada con los caminos definidos por un entramado de formas triangulares, mimetizándose con la gran cubierta facetada.

02
Portfolio Arquitectura 17

Referencias

Locales comerciales Servicios

Estación colectivos Estacionamiento

Andenes de tren Oficinas y administración

Subte Circulación vertical

Boletería

Axonometría programática
Martina Naranjo 18

PA2 2023 TALLER BELTRAMONE

Losa de HºAº (cubierta)

Casetones de HºAº (cubierta estación de colectivos)

Casetones de HºAº (cubierta transitable)

Vigas perimetrales de HºAº

Columnas “V”de HºAº (cubierta)

Vigas de HºAº (estructura independiente de las vias del tren)

Columnas de HºAº (estructura independiente de las vias del tren)

Casetones de HºAº (cubierta estacionamiento)

Columnas de HºAº (estacionamiento)

Muros portantes de HºAº (funcionan como muros de contención)

Axonometría Estructural

+0.00 m -6.00 m -6.00 m -6.00 m +0.00 m +8.20 m +8.20 m
Portfolio Arquitectura 19
+8.80 ±0.00 -6.00 -6.00 Planta Techos Escala 1.1000 Planta Techos - Esc 1:2000
20
Martina Naranjo
±0.00 ±0.00 ±0.00 Portfolio Arquitectura 21
Planta Nivel - 6 - Esc 1:2000
22
Martina Naranjo

Referencias

1 Estación de colectivos

2 Boleterías

3 Locales Comerciales

4 Andenes tren

5 Subte

6 Museo estación

7 Oficinas

8 Locales comerciales

Portfolio Arquitectura 23
Planta Nivel - 6 - Esc 1:2000
24
Martina Naranjo
Portfolio Arquitectura 25
Corte Transversal - Esc 1:500
26
Martina Naranjo

Referencias

1 Estación de colectivos

2 Boleterías

3 Locales Comerciales

4 Andenes tren

5 Subte

6 Museo estación

7 Oficinas

8 Locales comerciales

Portfolio Arquitectura 27
Axonometría - Modelado 3D Rhino, renderizado Lumion 11 Proyecto Arquitectónico 2, 2023
28
Martina Naranjo
Portfolio Arquitectura 29

Edificio de Viviendas Plaza Pringles

El terreno está ubicado en Rosario, Santa Fe en la manzana que comprende calle Córdoba, Paraguay, Rioja y Pte Roca. El edificio tiene el acceso planteado desde calle Paraguay y por Córdoba. Esta obra se plantea a partir de una estructura completamente de hormigón armado y del lado Oeste se decidieron colocar parasolesa de madera para permeabilizar la luz solar de forma medida y generar un contraste a nivel visual. Así el edificio se caracteriza por tres fuertes elementos que destacan: el hormigón de la estructura, los grandes vidriados y la madera en el lateral.

03
Martina Naranjo 30

Imagen - Modelado en Rhino 3D y renderizado con Twinmotion

Proyecto Arquitectónico 1 - 2022

Portfolio
31
Arquitectura
+0.00m+0.00m - 3.25 6.00 6.00 4.75 4.75 7.80 7.80 7.80 7.80 +0.00m +1.00m0.30 3.25 6.00 6.00 4.75 4.75 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90
Planta Baja - Esc 1:250
32
Planta Tipo - Esc 1:250 Martina Naranjo
+50.98 ±0.00 3.70 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00
Oeste Portfolio Arquitectura 33
Vista

Renovación Silos Puerto Norte

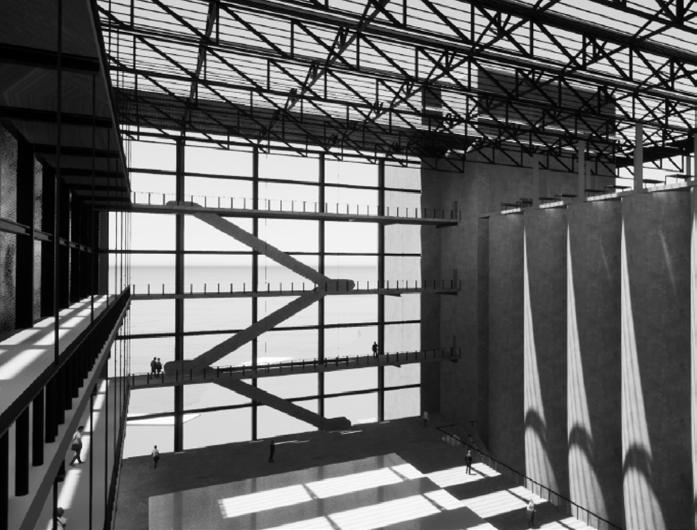

En este proyecto se buscó la renovación de los silos ubicados en Puerto Norte, Rosario. El programa del edifcio cuenta con una gran sala principal por donde se ingresa. En esta se proyecta un circuito de recorrido vertical el cual permite tener distintas perspectivas tanto del interior como el exterior del edificio. La permeabilidad del material envolvente del edificio permite una visión hacia el río Paraná. A la vez, esta sala también cuenta con una cubierta la cual recibe iluminación natural debido a la implementación de vidrio, que brinda su caracter translúcido. A la vez cuenta con un subsuelo donde está el Aula Magna y una sala de exposiciones en la cual también hay visuales a los silos. Se logra así generar una reconceptualización de estas edificaciones que forman parte de la historia de la ciudad.

04
34
Martina Naranjo
Imagen - Modelado en Rhino 3D y renderizado con Twinmotion Proyecto Arquitectónico 1 - 2022
35
Portfolio Arquitectura
+ 3.50 + 3.50 ± 0.00 ± 0.00 + 3.50 ± 0.00 6,05 6,05 6,05 6,05 6,05 6,05 6,05 6,05 6,05 6,05 5,99 6,43 6,43 6,43 4,46
+24,5m +31,5m
36
PLANTA BAJA ESC. 1:100 REDUCCIÓN 60
%
Martina Naranjo
+0,0m
+3,5m
+10,5m +17,5m Portfolio +24,5m 37 +31,5m Arquitectura
