Seguridad humana y protección contra incendios

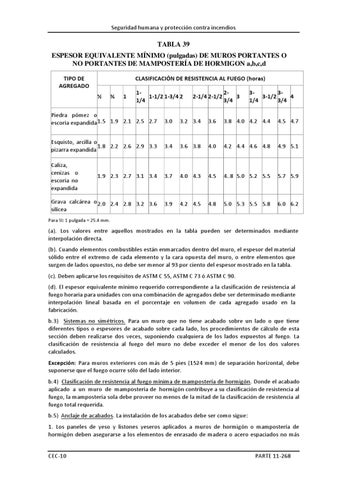

TABLA 39 ESPESOR EQUIVALENTE MÍNIMO (pulgadas) DE MUROS PORTANTES O NO PORTANTES DE MAMPOSTERÍA DE HORMIGON a,b,c,d TIPO DE AGREGADO
CLASIFICACIÓN DE RESISTENCIA AL FUEGO (horas) ½
¾
1
11-1/2 1-3/4 2 1/4
2-1/4 2-1/2
23 3/4
333-1/2 4 1/4 3/4
Piedra pómez o escoria expandida 1.5 1.9 2.1 2.5 2.7
3.0
3.2 3.4
3.6
3.8 4.0 4.2 4.4
4.5 4.7
Esquisto, arcilla o 1.8 2.2 2.6 2.9 3.3 pizarra expandida
3.4
3.6 3.8
4.0
4.2 4.4 4.6 4.8
4.9 5.1
Caliza, cenizas o escoria no expandida
1.9 2.3 2.7 3.1 3.4
3.7
4.0 4.3
4.5
4..8 5.0 5.2 5.5
5.7 5.9
Grava calcárea o 2.0 2.4 2.8 3.2 3.6 silícea
3.9
4.2 4.5
4.8
5.0 5.3 5.5 5.8
6.0 6.2
Para SI: 1 pulgada = 25.4 mm.
(a). Los valores entre aquellos mostrados en la tabla pueden ser determinados mediante interpolación directa. (b). Cuando elementos combustibles están enmarcados dentro del muro, el espesor del material sólido entre el extremo de cada elemento y la cara opuesta del muro, o entre elementos que surgen de lados opuestos, no debe ser menor al 93 por ciento del espesor mostrado en la tabla. (c). Deben aplicarse los requisitos de ASTM C 55, ASTM C 73 ó ASTM C 90. (d). El espesor equivalente mínimo requerido correspondiente a la clasificación de resistencia al fuego horaria para unidades con una combinación de agregados debe ser determinado mediante interpolación lineal basada en el porcentaje en volumen de cada agregado usado en la fabricación. b.3) Sistemas no simétricos. Para un muro que no tiene acabado sobre un lado o que tiene diferentes tipos o espesores de acabado sobre cada lado, los procedimientos de cálculo de esta sección deben realizarse dos veces, suponiendo cualquiera de los lados expuestos al fuego. La clasificación de resistencia al fuego del muro no debe exceder el menor de los dos valores calculados. Excepción: Para muros exteriores con más de 5 pies (1524 mm) de separación horizontal, debe suponerse que el fuego ocurre sólo del lado interior. b.4) Clasificación de resistencia al fuego mínima de mampostería de hormigón. Donde el acabado aplicado a un muro de mampostería de hormigón contribuye a su clasificación de resistencia al fuego, la mampostería sola debe proveer no menos de la mitad de la clasificación de resistencia al fuego total requerida. b.5) Anclaje de acabados. La instalación de los acabados debe ser como sigue: 1. Los paneles de yeso y listones yeseros aplicados a muros de hormigón o mampostería de hormigón deben asegurarse a los elementos de enrasado de madera o acero espaciados no más CEC-10
