PORTFOLIO Karen GAMBINO

Étudiante en Architecture - Toulouse

/ Contenu

REQUALIFICATION DU MIRAIL

Toulouse, France

2023 - S9

HABITAT PARTICIPATIF

Rabastens, France

2021 - S5

PROJET URBAIN À MANDRIONE

Rome, Italie

2022 - S7

UN ÉQUIPEMENT PUBLIC EN SITE COMPLEXE

Rabastens, France

2022 - S6

SÉQUENCES, USAGES ET CONNEXIONS

Nègrepelisse, France

2021 - S4

ANNEXES

01

02 03

04 05 06

Actuellement étudiante en 2ème année de MASTER à l’ENSA Toulouse, je suis à la recherche d’un stage à partir de mi septembre 2024 d’une durée minimale de 2 mois.

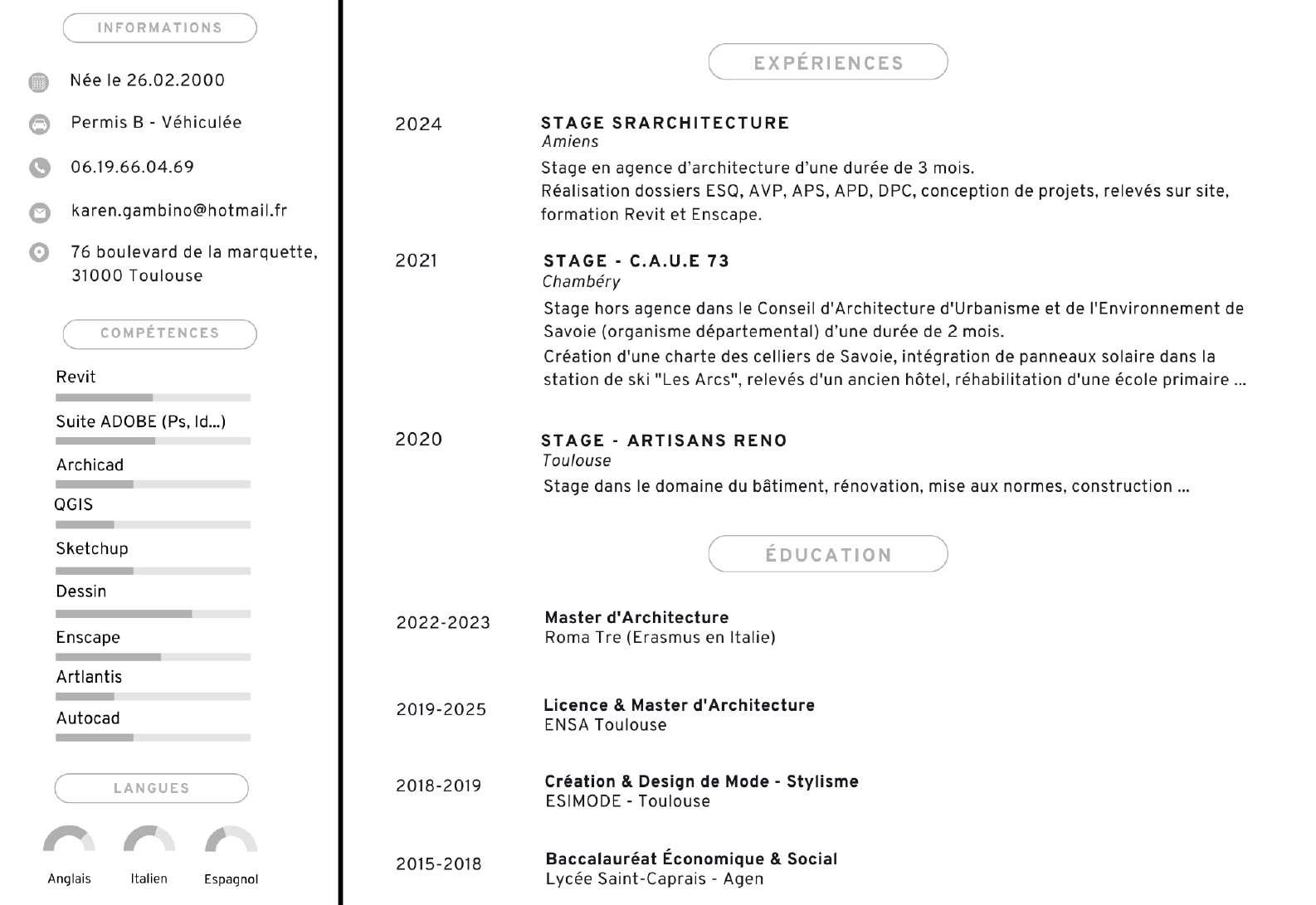

/ Curriculum Vitae

Karen GAMBINO

RÉINVESTIR LE MIRAIL

Toulouse, France

2023 - S9 - Master 2

Ce projet vise à revitaliser le quartier Mirail, qui est actuellement en cours de démolition, conçu à l’origine par l’équipe de l’architecte Georges Candilis en 1960.

L’objectif principal est d’améliorer les conditions thermiques, l’accessibilité aux personnes à mo bilité réduite et le confort des appartements des tripodes du quartier Mirail-Reynnerie, tout en leur offrant une seconde vie.

Après les travaux de réhabilitation, un nouveau concept a été envisagé pour prolonger cette dy namique. Une galerie serpente le long des deux tripodes, abritant des espaces collectifs pour les résidents et guidant vers le nouveau projet, caractérisé par un vaste rez-de-chaussée ouvert.

Le nouveau bâtiment se compose de trois blocs distincts : au nord, les espaces communs, tandis qu’au sud et à l’est se trouvent des logements allant du studio aux T3/T4 traversants. Ce projet est conçu pour accueillir des seniors ainsi que des familles, favorisant ainsi l’aspect intergénérationnel. Il comprend un étage courant dupliqué sur 5 étages et un dernier étage distinct.

Plan RDC tripode réhabilité, ajout des ascenseurs | Réhabilitation

Fragment plan RDC tripode existant | Réhabilitation

Façade Sud existante | Réhabilitation

Frangment plan RDC tripode réhabilité | Réhabilitation

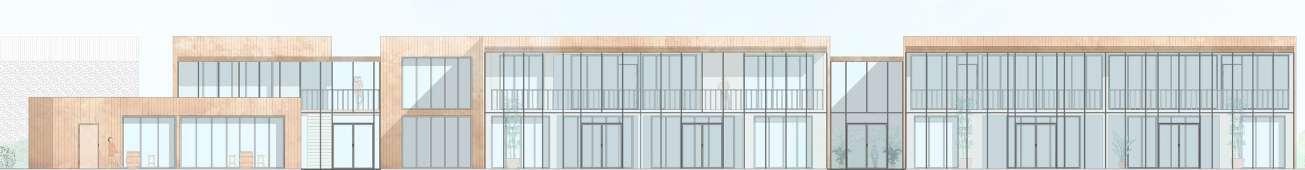

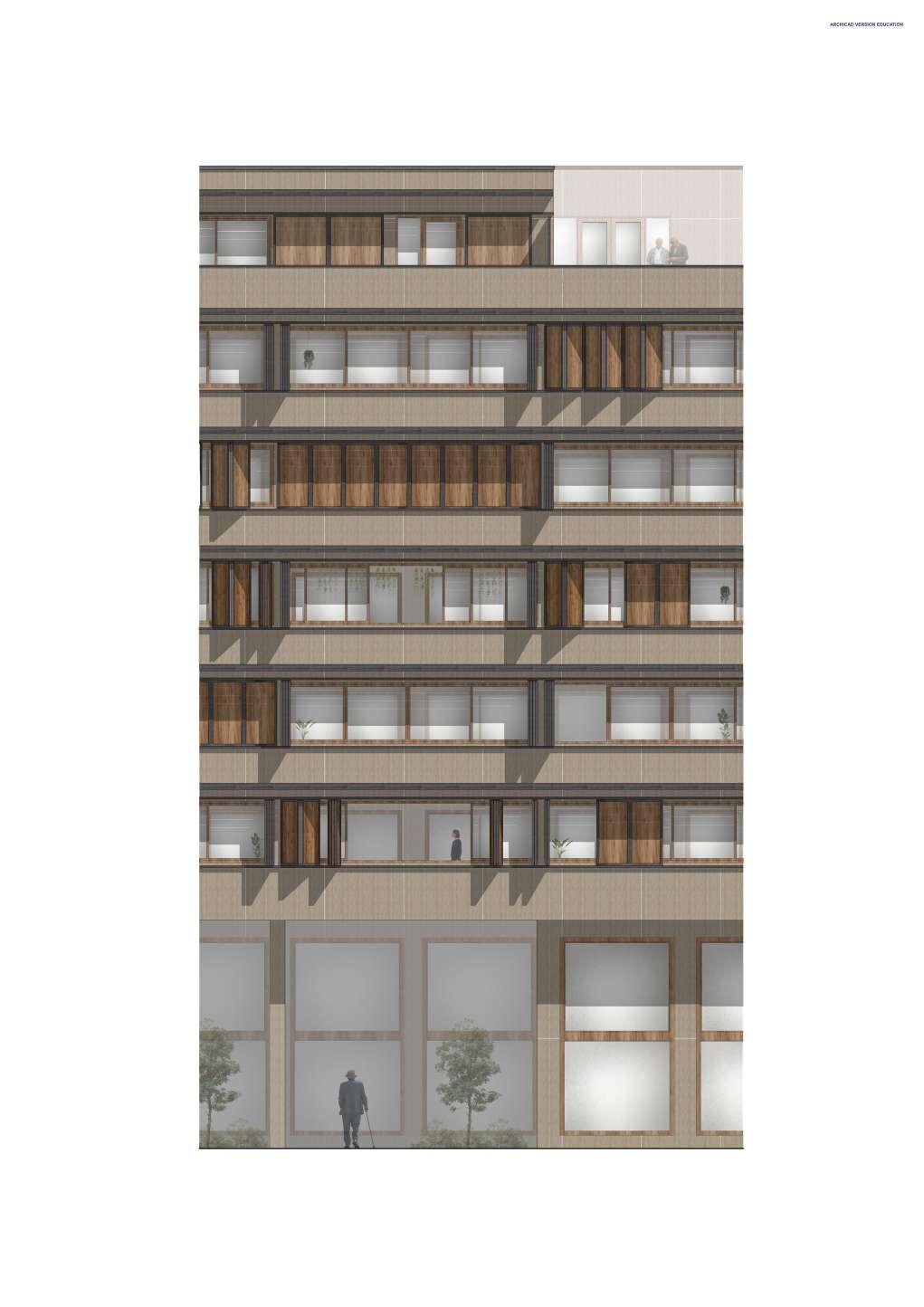

Façade Sud réhabilitée | Réhabilitation

Existant : T5 & T3 l Réhabilitation

Démolition & construction l Réhabilitation

Projeté : T4 & T3 l Réhabilitation

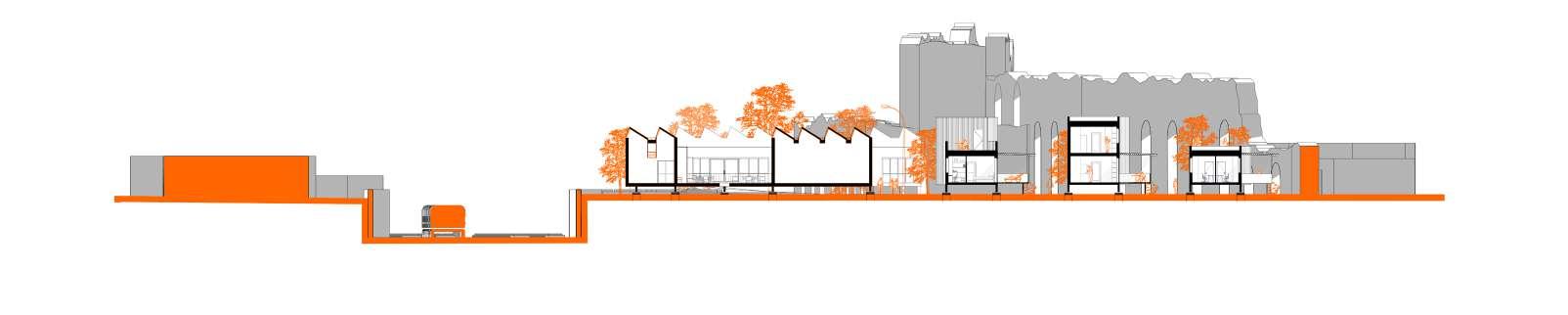

Coupe | Réhabilitation

Dans cet exemple, un T3 & T5 sont réhabilités :

- Ajout d’un ascenseur / retrait d’une chambre du T5

- Mise aux normes PMR

- Confort thermique amélioré

- Aggrandissement des balcons Sud

- Agrandissement des chambres / retrait balcon nord trop étroit

- Requalification du dressing

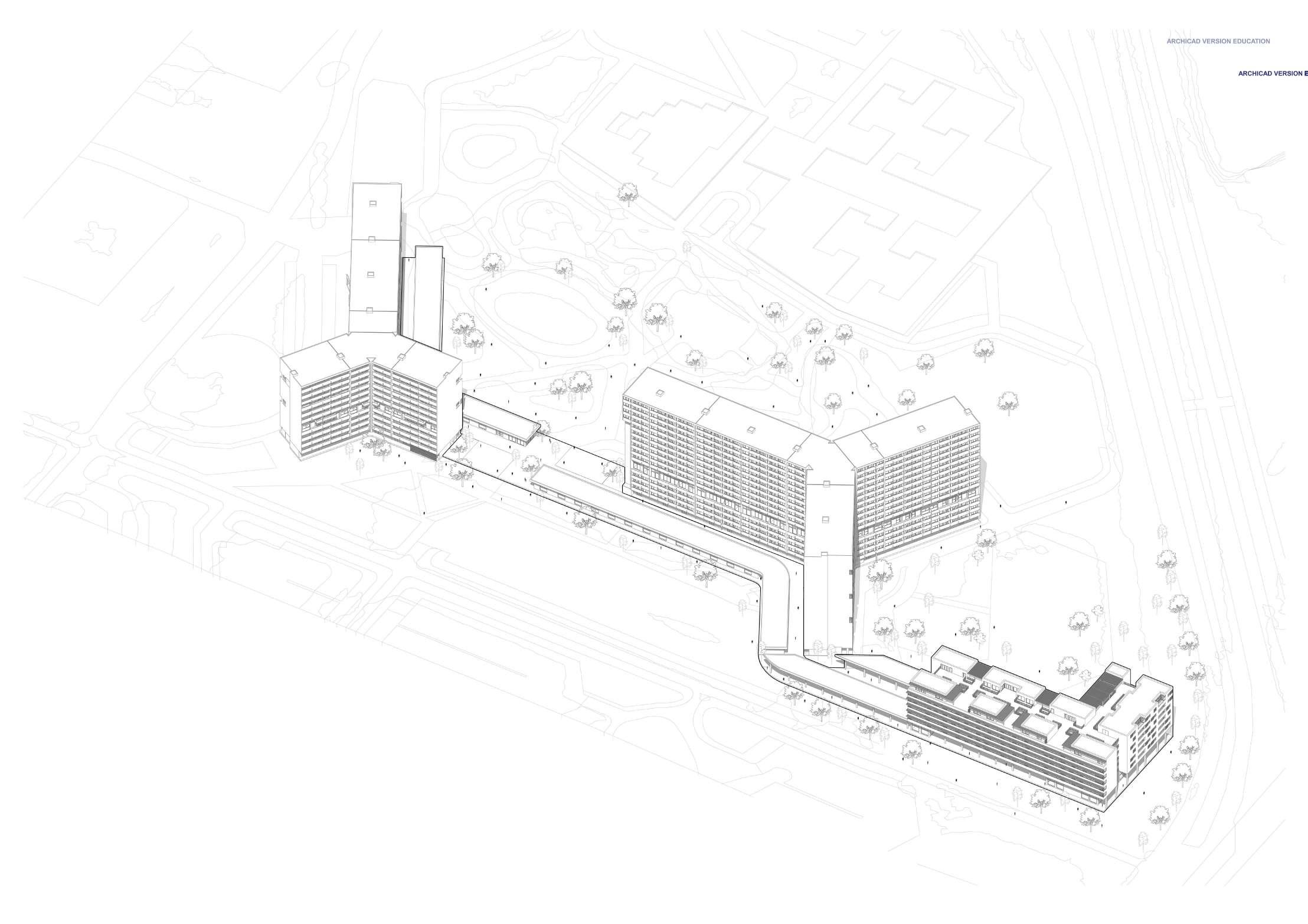

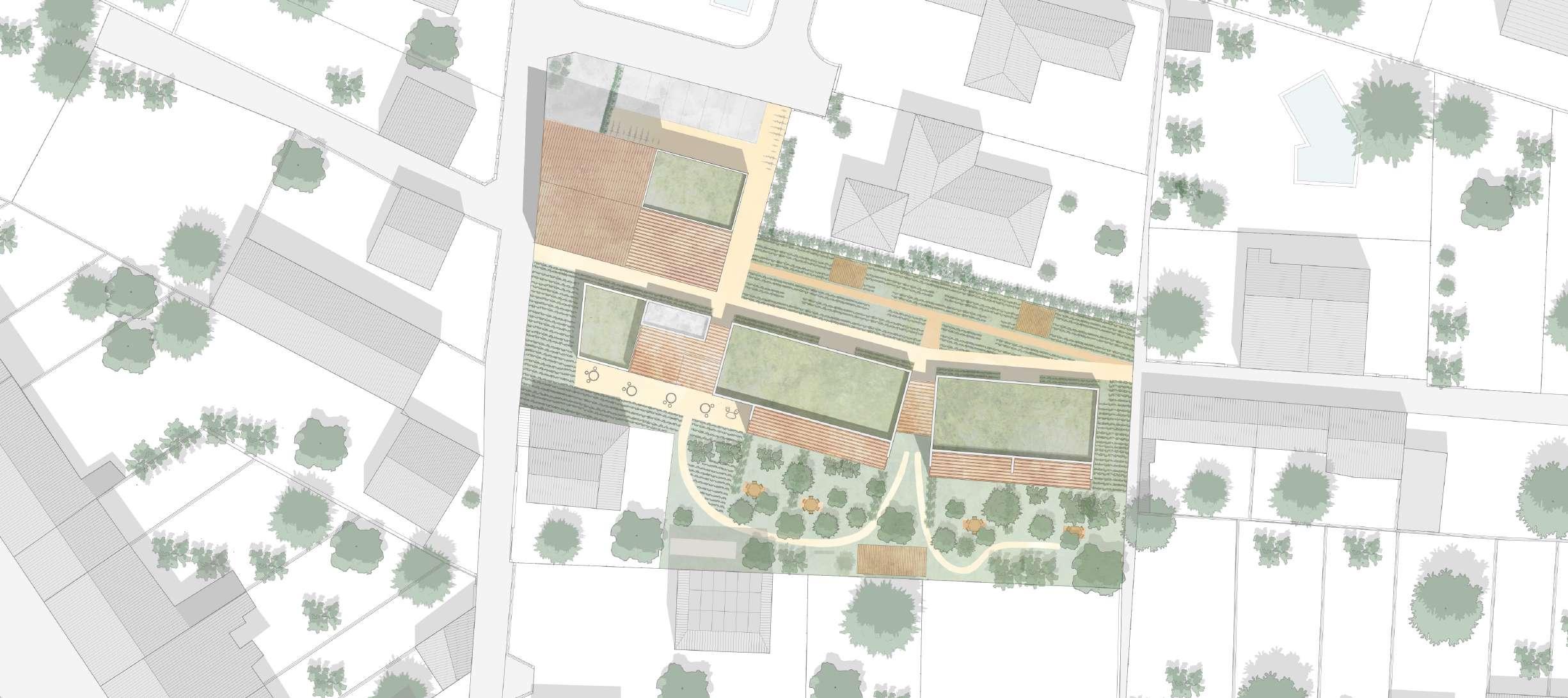

Plan masse tripodes existants et projet neuf | Réhabilitation du Mirail

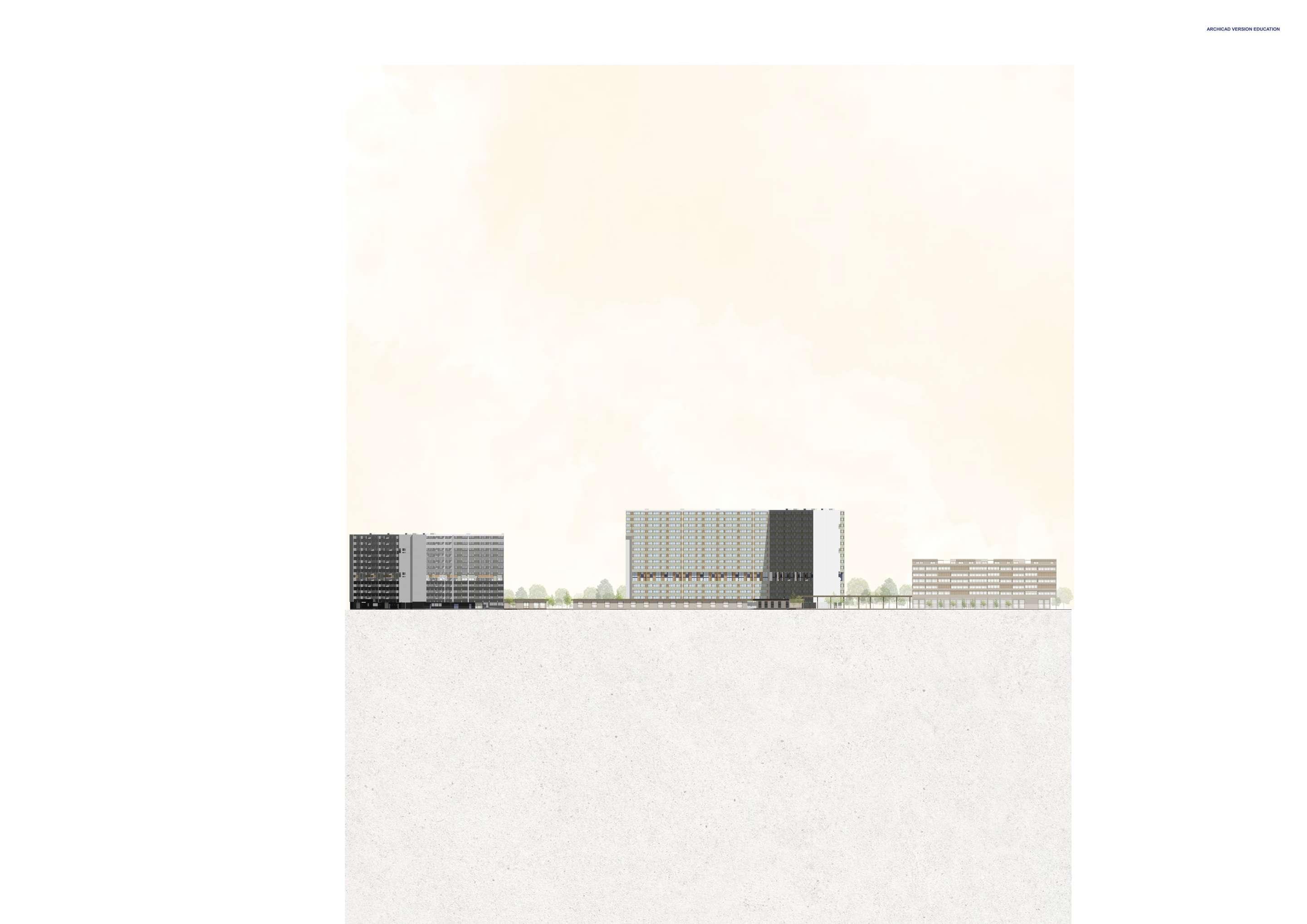

Élévation Sud | Réhabilitation du Mirail

HABITAT

PARTICIPATIF

Rabastens, France

2022 - S6 - Licence 3

Ce projet d’habitat participatif porte le nom de « La promenade des cépages », et doit s’inscrire à l’échelle de la ville et de la parcelle.

L’habitat participatif et biosourcé, incarne une approche novatrice de la construction et de la vie communautaire. Il repose sur la collaboration active des futurs habitants.

Ensemble, ils co-créent des espaces de vie écologiquement responsables, utilisant des matériaux biosourcés : ici, le bois.

Cette démarche privilégie des ressources renouvelables et locales. Les habitants s’engagent dans une logique de durabilité.

La singularité sera l’association découverte des cépages de Rabastens (regroupant les vignes, la zone de production, un bar, une terrasse et un commerce).

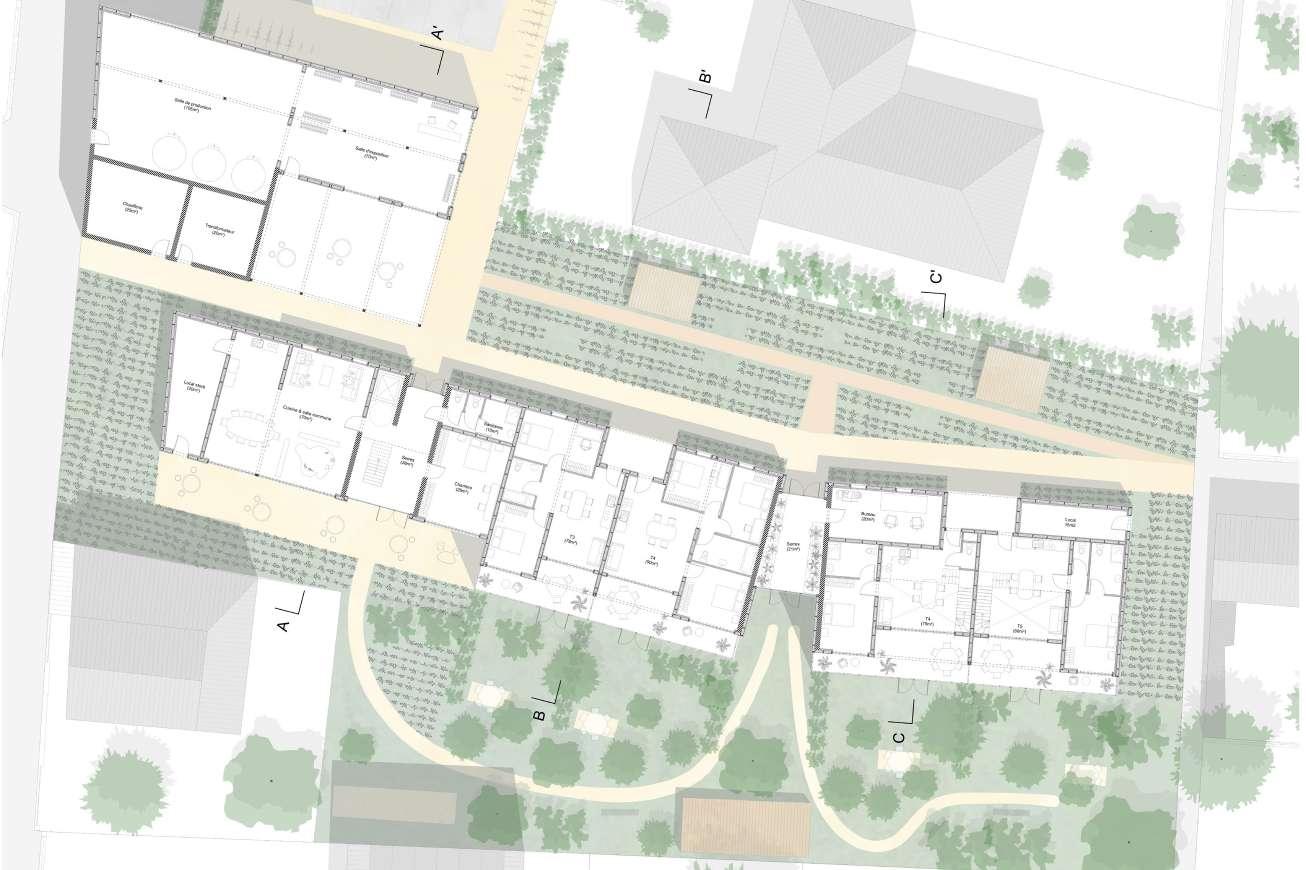

RDC (+/-0 00)

Coupe transversale AA’ | Habitat participatif

Détail constructif | Habitat participatif

03

PROJET URBAIN MANDRIONE

Rome, Italie

2022 - S7 - Master 1

Au sud-est de Rome, se trouve la Via de Mandrione, une rue du quartier de Tuscolano.

Le tracé de la rue longe en grande partie l’Acquedotto Felice -XVIe siècle-.

Il s’agit d’une zone dans le besoin d’être revitalisée, actuellement sous-utilisée et même abandonnée.

C’est ici que prendra place un atelier d’artistes, où ils pourront travailler sur leurs projets et les exposer aux passants.

De l’autre côté de l’avenue, qui servait auparavant de passage motorisé, des maisons seront utilisées par ces artistes, mais aussi par des familles et des couples.

1/2000A1

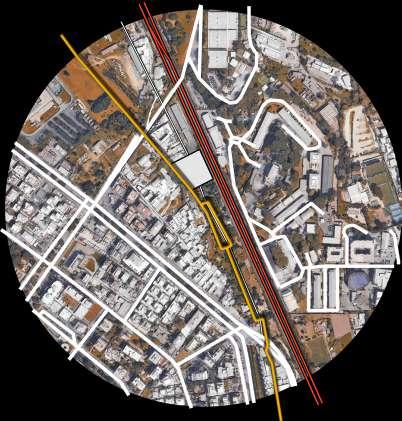

Plan de situation | Mandrione

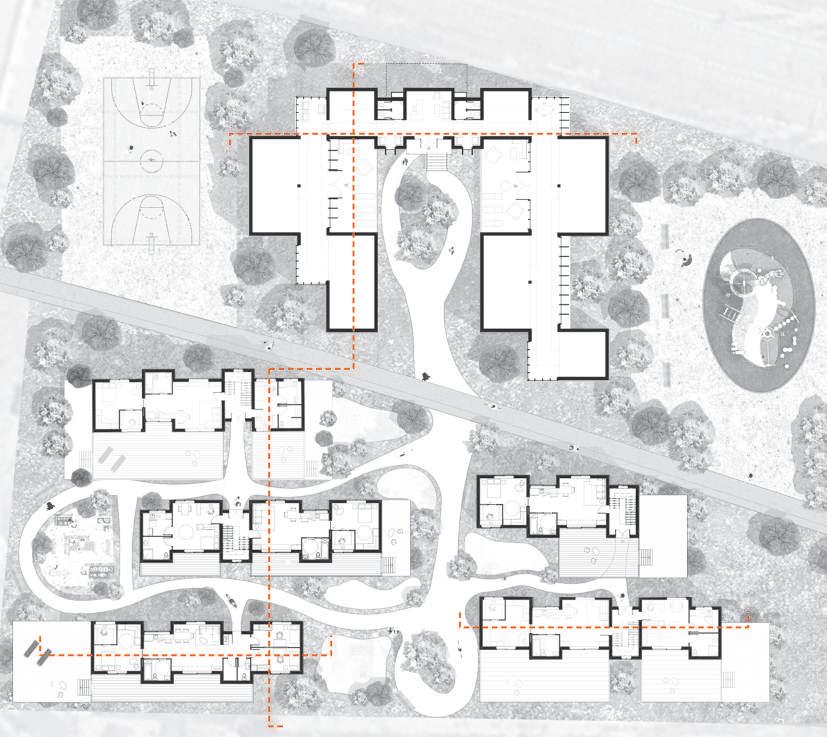

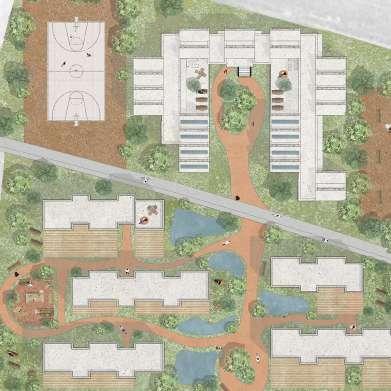

Plan masse | Mandrione

La rue est désormais une piste cyclable et piétonne, accessible aux véhicules motorisés uniquement en cas d’urgence.

La promenade piétonne conduit l’individu à déambuler entre des espaces d’eau, des jardins partagés, des potagers, un parc pour enfants et un terrain de sport. Tous les âges sont amenés à se rencontrer.

C’est une sorte de « poumon vert » au cœur de Rome.

Notre parcelle est quadrillée par une grille de 5x3 m, destinée à séparer les espaces de service (ceux de 3 m de large) des espaces desservis (ceux de 5 m de large).

Nous avons à créer des ouvertures visuelles principalement en direction de l’aqueduc et à créer une limite avec la voie ferrée avec l’atelier pour éviter les nuisances acoustiques.

RDC | Mandrione

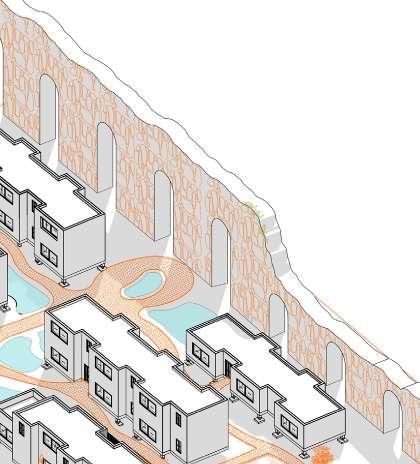

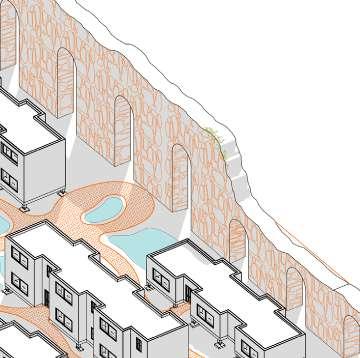

Axonométrie | Mandrione

Coupe

UN EQUIPEMENT

PUBLIC EN SITE

COMPLEXE - CAAPP

Rabastens, France

2022 - S6 - Licence 3

Le Centre d’Apprentissage d’Architecture Passive et Participative vise à former et à sensibiliser les acteurs du secteur de la construction à une approche de conception de bâtiments respectueuse de l’environ nement, efficiente sur le plan énergétique et centrée sur les besoins et la participation des utilisateurs.

Il comprend des ateliers de construction avec des espaces prévus et équipés pour expérimenter à l’échelle 1:1, des initiations à l’architecture pour le jeune public, un espace extérieur qui pourra faire l’objet de lieu d’exposition, des salles de classe ainsi qu’un auditorium pour les sémi naires.

L’architecture du CAAPP se doit donc respectueuse de l’environnement et du patrimoine de la ville existante.

Le système sera à ossature bois avec une trame régulière de montants de 8 mètres se répétant tous les 6 mètres. La trame est marquée par la présence des gouttières et les toits avec une pente de 3% .

Chaque atelier est séparé par un mur en briques, on retrouve une jonction ossature bois et mur en briques.

On compte au total 5 ateliers à différentes vocations (expérimentations des enveloppes, des charpentes et ossature bois, des revêtements intérieurs et extérieurs, de l’énergie et du climat ainsi qu’un atelier polyvalent qui s’adaptera à la demande).

L’espace extérieur est relié par des toiles.

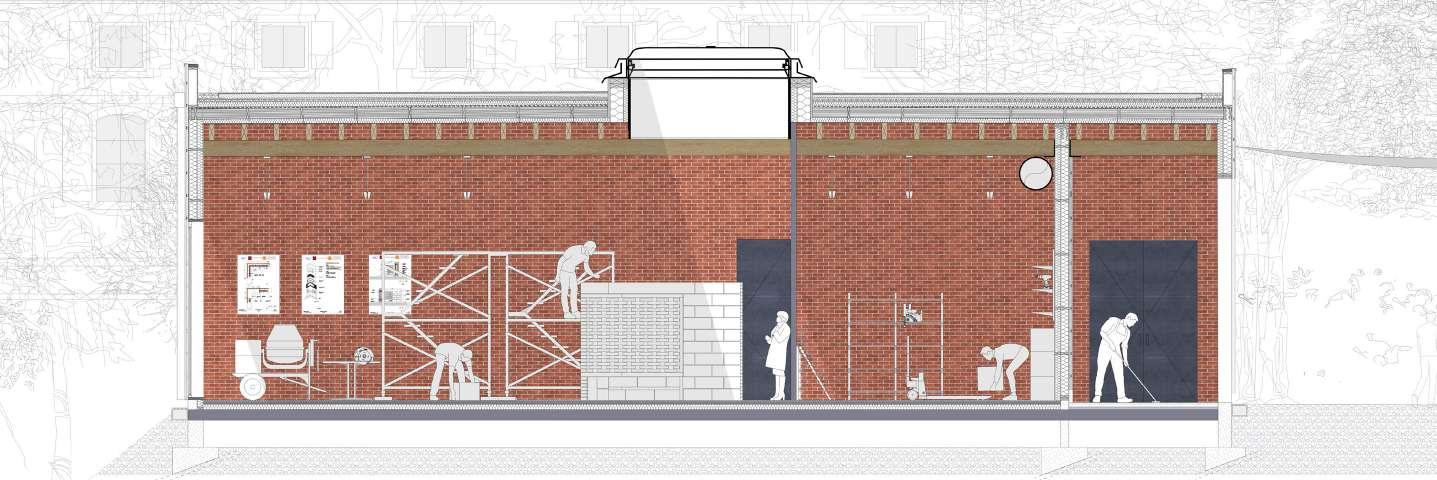

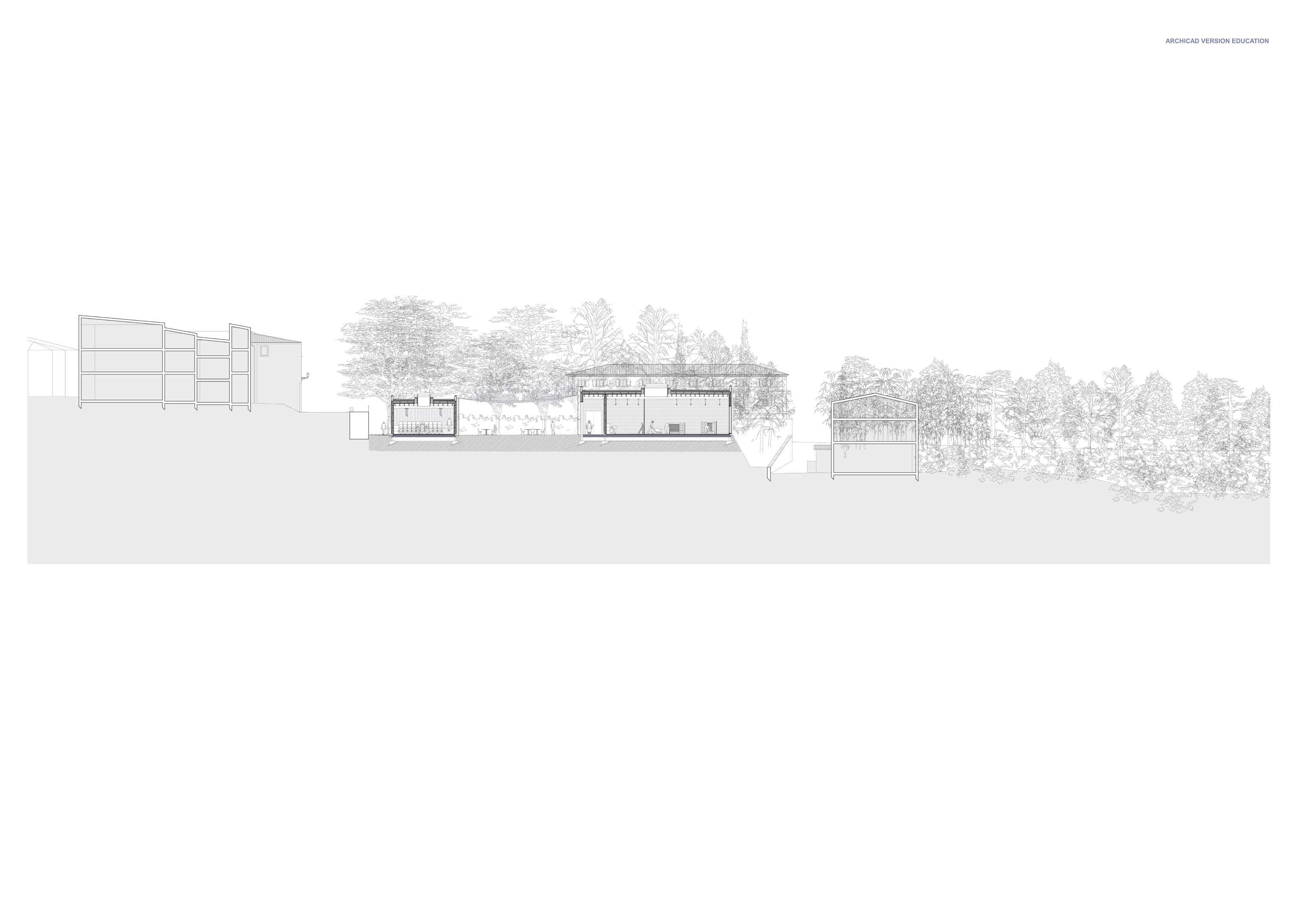

Coupe transversale | CAAPP

Coupe

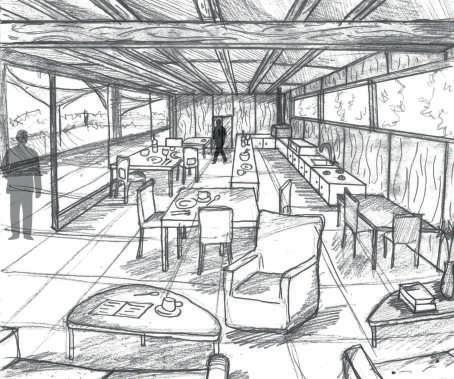

Croquis de la céfétéria | CAAPP

SÉQUENCES, USAGES ET CONNEXIONS

Nègrepelisse, France

2021 - S4 - Licence 2

Labellisée Architecture Contemporaine Remarquable, « La cuisine » (lieu du projet) est un exemple d’architecture à contempler. Son intégration, ses proportions, la finesse dans le choix des matériaux, des couleurs...

Son architecture est hostile à toute forme de vie. Elle tourne le dos à son environnement et crée en son cœur, une cour inhabitable. Le but est d’en faire une cour à habiter, qu’il faut apprivoiser.

L’atelier a revisité les exemples et précédents de l’architecture thermale. Ce projet présente une série d’hypothèses, basées sur des possibilités d’usages, de nouvelles relations à l’espace, au temps, à la nature, à l’environnement et au bien-être.

Ces hypothèses ont été expérimentées à l’échelle 1:1 à l’été 2021, en collaboration avec le collectif européen Constructlab, dans le cadre du programme Architecture et paysage à La cuisine de Nègrepelisse.

S41/2021

Bureau of Architectural Speculations

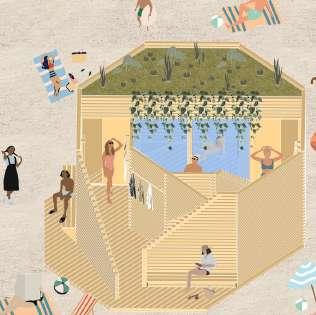

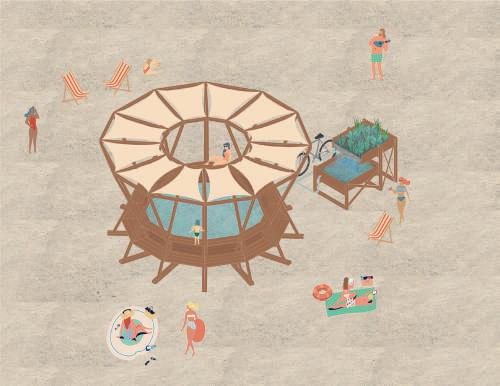

Hypothèse du sauna| La Cuisine

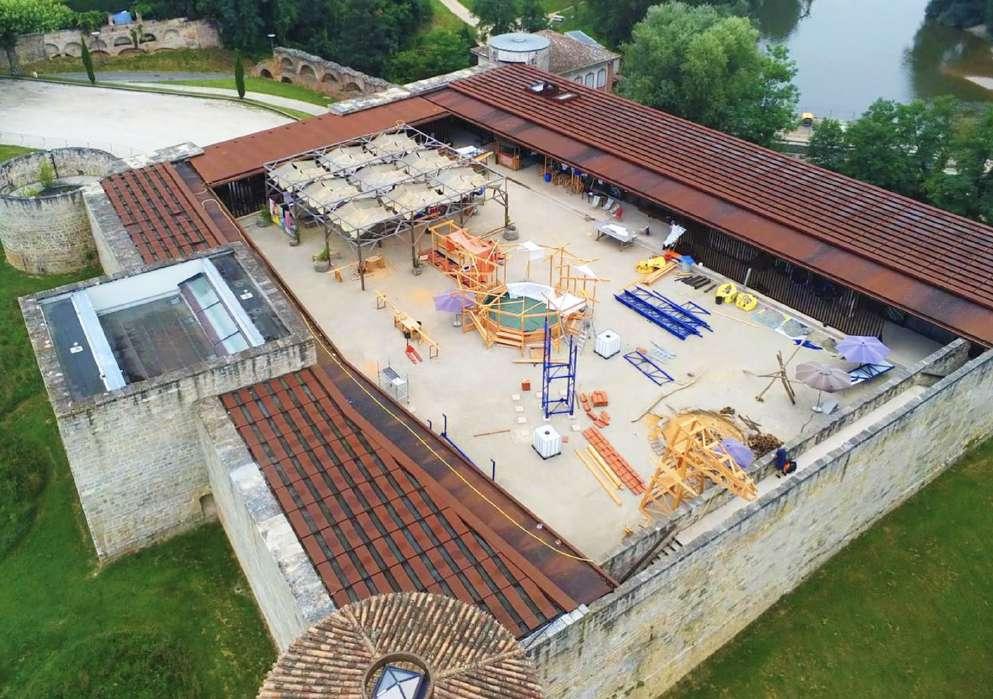

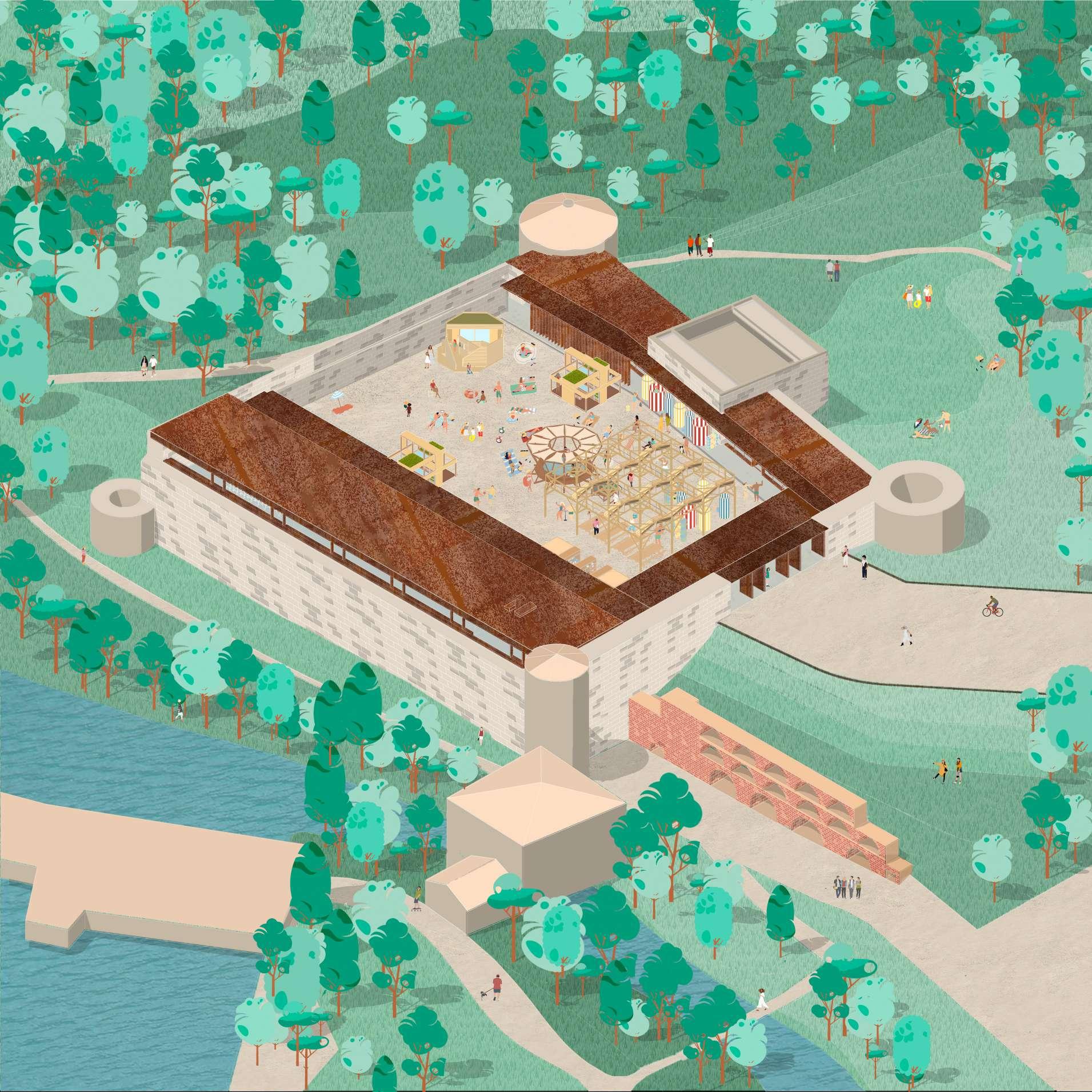

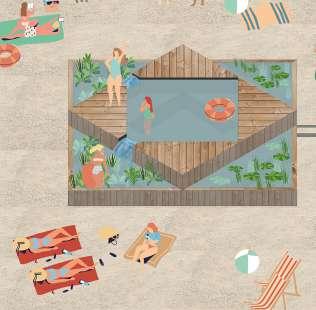

Projet avec hypothèse à taille réelle | La cuisine (Piscines, sauna, douches, service de restauration/plonge)

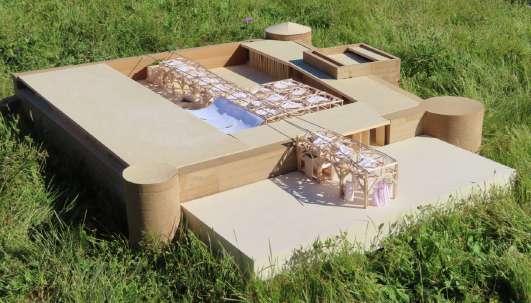

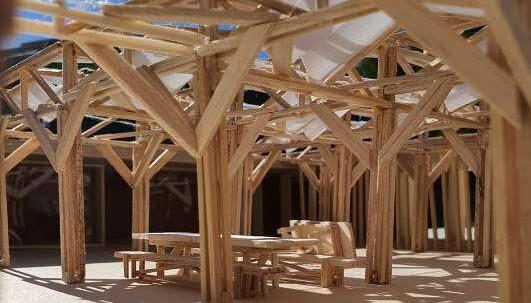

Maquette | La cuisine

ANNEXESFESTIVAL DES CABANES

Annecy, France

2019 - S2 - Licence 1

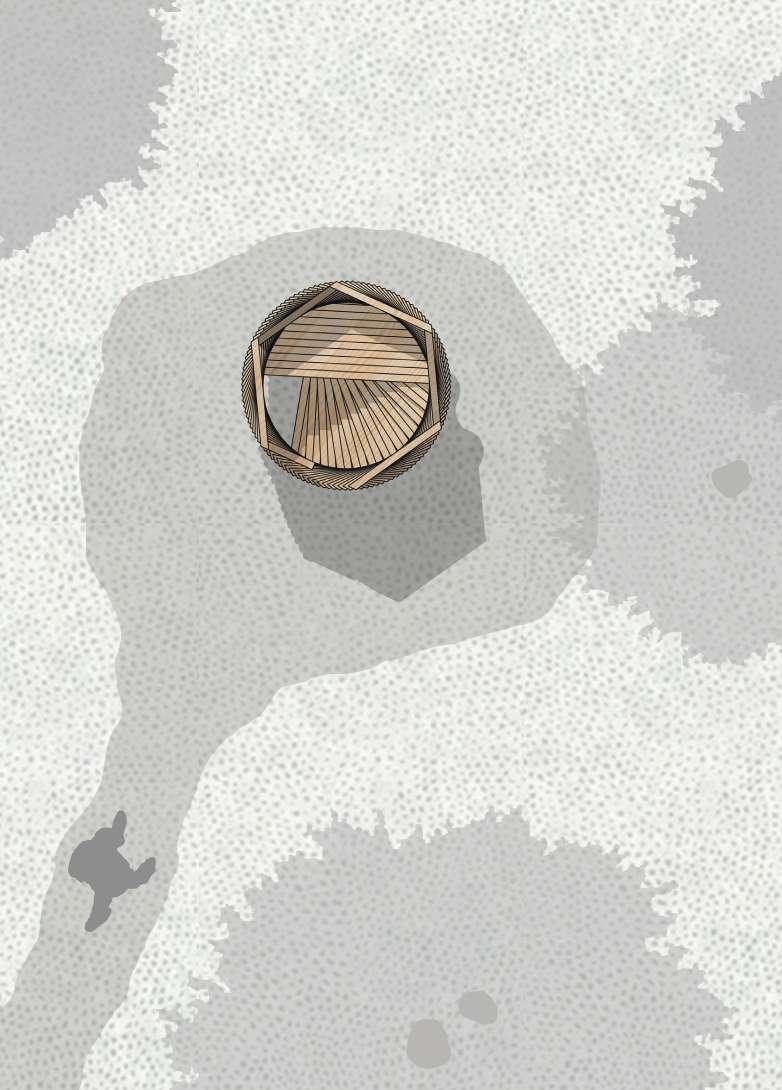

Le but du concours est d’attribuer un site à chaque groupe, les participants devront créer une « cabane » qui servira de point de vue, de lieu de pause, de jeu...

Au milieu du paysage, une imposante forme semble s’être perdue. Elle intrigue, questionne, nous invite à avancer pour en découvrir l’originalité.

Le spectateur s’avance et découvre un hexagone vertical, l’ouverture en biais invite celui-ci à trouver une façon de pénétrer dans la cabane.

Des rayons lumineux semblent percer celle-ci, ils guident l’observateur vers un sommet des plus intriguant : que se trouve-t-il là haut ? Puis, marche après marche, on semble s’élever vers le ciel, guidé par ces murs protecteurs.

Jusqu’alors coupé de la nature environnante, l’observateur est confronté à un paysage qui s’étend au loin, la vue majestueuse semble apaiser l’esprit et nous fait plonger dans un monde où seul le bruit des oiseaux et la brise. .légère du vent semblent importer.

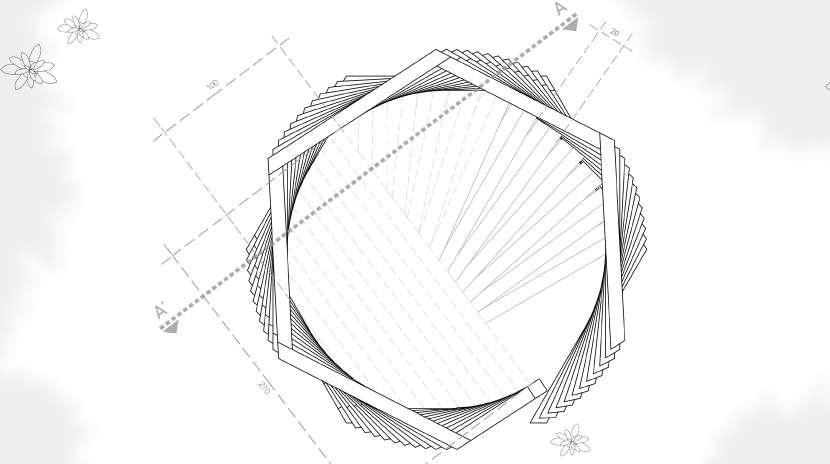

COUPE AAʼ 1:20

ELEVATION NORD-EST 1:20

Coupe | Le festival des cabanes

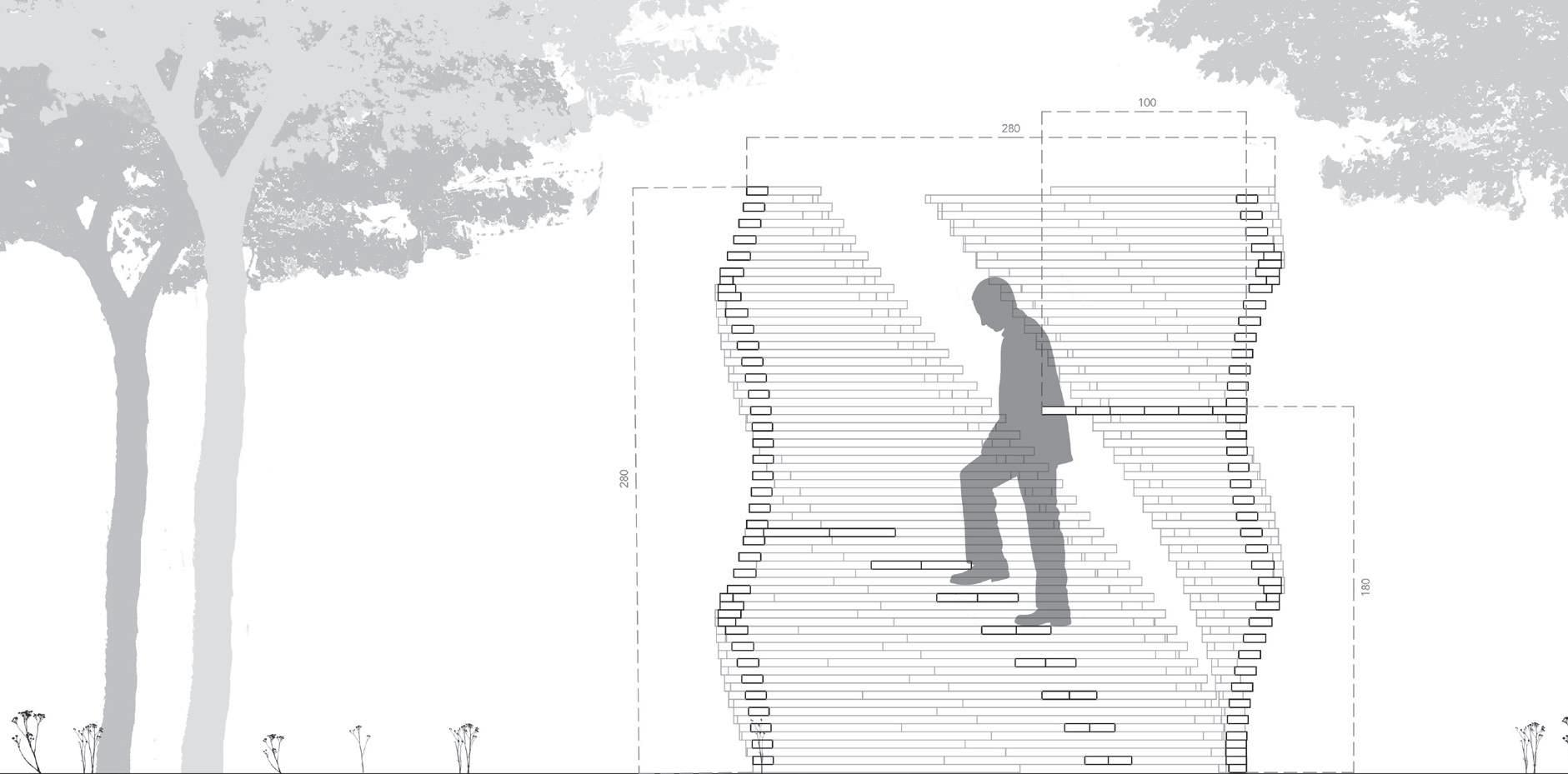

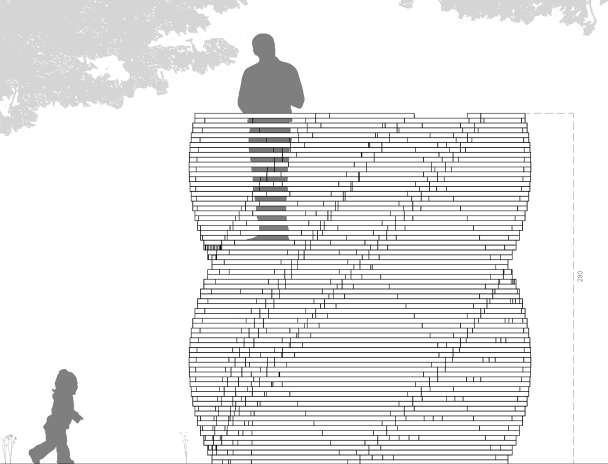

Élévation | Le festival des cabanes

Certains projets ont été réalisés en collaboration avec :

DEVISSCHER Yann

REMAUD Etienne

GUILLEM Rayan
