UniversidadMarianoGalvez F A C U L T A D D E A R Q U I T E C T U R A C A M P U S V I L L A N U E V A D I S E Ñ O A R Q U I T E C T O N I C O 6

Linkparacarpetaderenders

ANÁLISIS DE SITIO

Ubicación de terreno

ZONA2VILLANUEVA,GUATEMALA

USO ACTUAL DEL TERRENO

El terreno actualmente está vacío, cuenta con 3 puntos colindantes.

DETALLES DEL TERRENO

El siguiente proyecto tiene la función de dar la máxima comodidad al arquitecto, dibujantes y personal designado, con las áreas adecuadas, con la mejor calidad, promoviendo un diseño arquitectónico acorde y regulado por la municipalidad de Villa Nueva, fusionada con la propuesta del uso de instalaciones pertinentes para reducir los costos de energía para una arquitectura agradable al medio ambiente

El terreno se encuentra ubicado en: zona 2 villa nueva, colindante a residenciales cerro Alto y ayuda económica para el adulto mayor, sobre carretera principal pacífico sur, con una topografía relativamente plana. Arquitectura moderna con énfasis en Arquitectura Ambiental.

Objetivo general: Generar espacios innovadores, cómodos y totalmente funcionales para poner en práctica la capacidad de aplicación de los conceptos en arquitectura ambiental, considerando todos los elementos y características que esta posee.

ANÁLISIS DE SITIO Vientos/fachadas

Para el uso adecuado de la ntilación he iluminación, tomara cuenta la orientación y los vientos predominantes que se dan en Villa nueva, Guatemala.

Grafica

COLINDANCIA

COLINDANCIA

VIENTOS DOMINANTES

VEGETACION

COLINDANCIA

FachadascríticasSureste Recorrido

CALLE DE ACCESO

Vientospredominantesnoreste

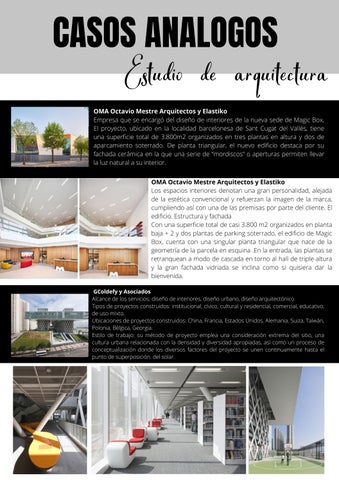

CASOS ANALOGOS Estudio de arquitectura

OMA Octavio Mestre Arquitectos y Elastiko

Empresa que se encargó del diseño de interiores de la nueva sede de Magic Box, El proyecto, ubicado en la localidad barcelonesa de Sant Cugat del Vallès, tiene una superficie total de 3 800m2 organizados en tres plantas en altura y dos de aparcamiento soterrado De planta triangular, el nuevo edificio destaca por su fachada cerámica en la que una serie de “mordiscos” o aperturas permiten llevar la luz natural a su interior.

OMA Octavio Mestre Arquitectos y Elastiko

Los espacios interiores denotan una gran personalidad, alejada de la estética convencional y refuerzan la imagen de la marca, cumpliendo así con una de las premisas por parte del cliente El edificio Estructura y fachada

Con una superficie total de casi 3.800 m2 organizados en planta baja + 2 y dos plantas de parking soterrado, el edificio de Magic Box, cuenta con una singular planta triangular que nace de la geometría de la parcela en esquina En la entrada, las plantas se retranquean a modo de cascada en torno al hall de triple altura y la gran fachada vidriada se inclina como si quisiera dar la bienvenida

GColdefy y Asociados

Alcance de los servicios: diseño de interiores, diseño urbano, diseño arquitectónico Tipos de proyectos construidos: institucional, cívico, cultural y residencial, comercial, educativo, de uso mixto.

Ubicaciones de proyectos construidos: China, Francia, Estados Unidos, Alemania, Suiza, Taiwán, Polonia, Bélgica, Georgia.

Estilo de trabajo: su método de proyecto emplea una consideración extrema del sitio, una cultura urbana relacionada con la densidad y diversidad apropiadas, así como un proceso de conceptualización donde los diversos factores del proyecto se unen continuamente hasta el punto de superposición. del solar.

ARQUITECTURA

Bioclimática/Sustentable

EI objetivo principal de la Arquitectura Bioclimática es de mantener el equilibrio y la armonía, estas son una constante con el medio ambiente Busca lograr un gran nivel de confort térmico

Tiene en cuenta el clima y las condiciones del entorno para ayudar a conseguir el confort térmico interior mediante la adecuación del diseño, la geometría, la orientación y la construcción del edificio adaptado a las condiciones climáticas de su entorno Juega exclusivamente con el diseño y los elementos arquitectónicos, sin utilizar sistemas mecánicos, que más bien se consideran como sistemas de apoyo.

La Arquitectura Bioclimática es en definitiva, una arquitectura adaptada al medio ambiente, sensible al impacto que provoca en la naturaleza, y que intenta minimizar el consumo energético con él, la contaminación ambiental.

Recursos como orientar las ventanas al sur en estas latitudes, el uso de ciertos materiales con determinadas

propiedades térmicas, como la madera o el adobe; el recurso de enterrar la edificación al abrigo del suelo.

Leyes y normas

Leyes y normas de construcción

REGLAMENTO DE CONSTRUCCIÓN DE VILLA NUEVA, GUATEMALA

REGLAMENTO DE CONSTRUCCION, (villanueva.gob.gt)

https://www.villanueva.gob.gt/wp content/uploads/2021/01/reglamento-construccion-urbanismoornato-municipio-villa-nueva pdf

Analisis Antropométrico

El diseño arquitectónico es un proceso en el cual se generan diferentes tipos de estructuras espaciales y funcionales en la siguiente descripción se presentan medidas mínimas requeridas para la edificación, quedando a que todo dependerá a discreción del proyecto y al de la realidad requerida.

Medidas básicas de antropometría

Mobiliario

Sillas

Baños

Mesas

MATERIALES y sistemas

Fachadas de hormigón

Las fachadas de hormigón son perfectas para crear homogeneidad en la estructura, además de aportar un aire industrial a las casas desarrolladas bajo dicho estilo Este tipo de fachada necesita de aislantes térmicos e impermeabilizadores para poder mantener la temperatura en el interior del hogar y evitar humedades

CÁLCULODEPANELESSOLARES

E=consumodiarios Hsp=horasolarpico wp=potenciapanel

=No.depaneles

=6.33kw---6.33x1000=E=6330w

6330wx13 8229

4Hx300w 1200

= =685=7panelessolaresde300wc/u

Sistemastermosifónicode captaciónsolar

En estos sistemas se transfiere el agua caliente directamente desde el captador solar hacia el depósito de acumulación Funcionamiento: cuando el captador es calentado por el Sol, el agua aumenta de temperatura desplazándose hacia arriba Una vez en el deposito de almacenamiento, este se vacía con una cantidad equivalente de agua más fría que se dirige al captador

MATERIALES y sistemas

Adoquín ecológico

tiene un impacto ambiental positivo al ayudar en la prevención de inundaciones, reducción en el efecto isla de calor, recarga de acuíferos subterráneos, mantenimiento del flujo del curso de las aguas en épocas de sequí

Murosverdesy cubiertasverdes

comienzan a ser un paisaje habitual en las ciudades y los edificios. Se trata de un recurso para crear un entorno más natural dentro del hábitat urbano, adaptado a la realidad de la falta de espacio, que ayuda a mitigar los efectos del cambio climático,

es un laminado fabricado con fibras celulósicas impregnadas en resinas termoestables, sometidas a alta presión y altas temperaturas.

PanelfenólicooHPL

SISTEMASActivos

uesta de sistemas activos, para el abastecimiento y manejo de los siguientes cios y a al entorno inmediato ternas de agua potable terna agua pluvial terna de agua grises nta de tratamiento cas fotovoltaicas nta eléctrica de emergencia anejo de basura forestación

Reforestación

En este diseño optamos por darle la vitalidad por medio de jardines interiores y exteriores ,en los cuales tomamos en cuenta varias plantas de sol, semi sombra, así mismos cestos

Manejo de basura

Este lo ubicaremos en el espacio estratégico del proyecto para tener mayor acceso desde todos los puntos y sea fácil su extracción, este sistema consiste de los 3 botes de reciclaje, Estos sistemas es para implementar reducción de materiales contaminantes, y los pocos usados hacer una clasificación correcta Entre pasticos, papel, vidrios

Planta eléctrica de emergencia (Ubicación)

En nuestro diseño destinamos un espacio esquinado para la instalación eléctrica, la cual funcionara por métodos energéticos pasivos, en caso de emergencia, contaremos con sala de control e instalaciones necesarias en este sistema Su ubicación es pensado para su fácil acceso En este caso usaremos: Un generador eléctrico de respaldo para uso residencial marca Generac se instala en el exterior (techo, jardín, etc.) y opera automáticamente cuando se requiera suministrar energía al proyecto. Funciona con gas natural o gas LP y puede respaldar la totalidad de las cargas eléctricas, o únicamente parte de los aparatos y equipos

DETALLES DE INSTALACIONES ESPECIALES

Cisterna de agua potable

Tabla1.250lts/hab./día

Tabla2.1x2+1=3

3 x 250 lts/ hab / día = 750 litros de capacidad al día

Reserva = (3) (Se utiliza 3 o dos veces más de reserva)

750 (3) = 2250 litros

Por 16 departamentos = 2250 (16) = 36000m3

Conversiónam3= 36000/ 1000 = 36.0 m3.

Área=V/h

L=Raízde15m2

L=3.87m

NOTA. La altura de la Cisterna se recomienda que sea de 2m. CONCLUSIÓN

1. Por calculo Cisterna: de 3 87m x 3 87m x 2 4m

Los precios de cisternas Rotoplas dependen de su capacidad de almacenamiento; las hay de 1200 L, 2800 L, 5 mil litros y 10 mil litros. Sin importar el volumen todas tienen garantía de por vida y su diseño evita que se presenten filtraciones y fisuras

Cisterna de agua pluvial

400lt= 400m2/ 1 año* 900m2*550

CÁLCULO DE AGUAS GRISES

NOTA:Serecomiendaescogerunamedidadelacisternapor encimadelaobtenidayaquepornuestrorégimendelluvias irregularconvienedisponerdecapacidadparaalmacenar

CÁLCULO DE CISTERNA AGUA POTABLE

CÁLCULO DE CISTERNA AGUA PLUVIAL

REFERENCIASBibliograficas

Discesur. (2021, mayo 17). 5 Tipos de revestimientos para fachadas. Discesur.es. https://discesur.es/5-tipos-revestimientos-para-fachadas/

de Fachadas, S. (s/f). Revestimiento de exteriores – Sistemas de fachadas. Sistemasdefachadas.com. Recuperado el 24 de julio de 2022, de https://sistemasdefachadas.com/tag/revestimiento-de-exteriores/

Plantas de Luz Residenciales Generac- Cime Power Systems(2022)

iiarquitectos: Ejemplo de Calculo de Cisterna(2017)

Dimensionamiento de una Cisterna para Aguas Pluviales (depositosycisternas.com)

5 viviendas bioclimáticas que aprovechan la energía solar | GreenDates (2017)

Analogía de diseño

● Este proyecto tiene la función de dar la máxima comodidad al arquitecto, dibujantes y personal designado, con las áreas adecuadas, con la mejor calidad, promoviendo un diseño arquitectónico acorde y regulado por la municipalidad de Villa Nueva, fusionada con la propuesta del uso de instalaciones pertinentes para reducir los costos de energía para una arquitectura agradable al medio ambiente

Metamorfosis

Programa de necesidades

Publico

●1 Vestíbulo.

●2 Administración.

● 3 Sala de Presentación ( proyectos a clientes/juntas)

●4 Oficina de trámites administrativos como (pagos de impuestos/ presupuestos/Contratación y control del equipo.)

●5 Galería(Trabajos).

●6 Servicio sanitario (publico semi privado

● 7 Área de creación (Elaboración de planos (digitales / manuales)

●8 Oficina principal(Arquitecto)

● 9 Área de manejo en redes sociales y páginas web del estudio.

●10 Área de descanso privado

●11 Área de preparación alimentos

●12 Área recreación

●13 Terraza

●14 s.s privado

ELEVACION OESTE

esc: 1/100

CORTE/SECCION LONGITUDINAL

CORTE/SECCION TRASVERSAL

esc: 1/100

Recepción / vestíbulo

esc: 1/100

ELEVACION SUR

esc: 1/100

Galería principal

● ESTRUCTURA METALICA / SISTEMAS / MEDIDAS PERSONALIZADAS

VIGAS DE CIMENTACION TUBO RECTANGULAR

Oficina administrativa

●En la estructura del estudio se colocaron columnas de 0.20 x 0.80 en el primer nivel ya que recae más peso y en el 2do, 3er nivel se colocaron de 0.20x0.60 ya que soportan menos peso y la estructura no siempre debe de quedar de la misma forma, este diseño tiene el objetivo de que la columna se pierda en el muro colocado de 0.20, así podemos ahorrar la acción de enlucir y es más económico.

ZAPATA CORRIDA TIPO L

Area de presentaciones

Area de trabajo viertual/manual

Oficina del arquitecto

Maqueta volumétrica
