Projekt-Nr.: 2022-0282 Auftraggeber: JC Eventtechnik GmbH Projektname: Tri-Frame Ständerwerk www.expo-engineering.de Seite 2 von 40 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift). Inhaltsverzeichnis 1 Aufbau- und Betriebshinweise............................................................... 3 2 Objektbeschreibung................................................................................ 5 3 Berechnungsgrundlagen ........................................................................ 8 4 Verwendete Materialien........................................................................... 9 5 Lastannahmen ........................................................................................10 5.1 Ständige Lasten / Eigengewichte.........................................................10 5.2 Schneelasten 10 5.3 Windlasten (outdoor)............................................................................10 5.4 Horizontale Ersatzlast nach Messerichtlinie (indoor) 11 5.5 Begehung Wartungssteg 11 6 Schnittgrößenermittlung........................................................................11 7 Nachweise der Bauteiltragfähigkeit ......................................................12 7.1 Tri-Frame Traverse 12 7.1.1 Einzelgurt 13 7.1.2 Doppelgurt...................................................................................... 13 7.1.3 Übertragbares Moment 13 7.1.4 Diagonalen..................................................................................... 13 7.1.5 Vertikalen 13 7.1.6 Übertragbare Querkraft 13 7.1.7 Vorhandene Beanspruchung.......................................................... 14 7.2 Basement 15 7.3 Ausleger...............................................................................................17 7.4 Diagonalanschlag.................................................................................18 7.5 Diagonale 22 7.6 Plattform...............................................................................................24 7.7 Spindeln 26 8 Nachweise der Lagesicherheit outdoor................................................28 8.1 Kippsicherheit.......................................................................................28 8.2 Gleitsicherheit 30 8.3 Ballast je Variante outdoor...................................................................31 9 Nachweise der Lagesicherheit indoor – großes Basement ................32 9.1 Kippsicherheit 32 9.2 Gleitsicherheit 34 9.3 Ballast je Variante................................................................................35 10 Nachweise der Lagesicherheit indoor – kleines Basement................36 10.1 Kippsicherheit 37 10.2 Gleitsicherheit ......................................................................................38 10.3 Ballast je Variante 39 11 Unterpallung outdoor.............................................................................40 12 Schlussbemerkungen ............................................................................40 Autorisierter Betreiber JC Eventtechnik ipoK e z u r Ansicht - nur für int e nenr !hcuarbeG

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

1 Aufbau- und Betriebshinweise

Eine fachgerechte Montage und Betrieb der Konstruktion sind Voraussetzung für diese statische Berechnung. Unbeachtet allgemein gültiger Sicherheitsanforderungen sind aus statischer Hinsicht folgende Hinweise zu beachten:

 Die Outdoor Varianten können in sämtlichen Gebieten im Binnenland aufgestellt werden, in denen die Basis-Windgeschwindigkeit gemäß DIN EN 1991-1-4/NA ≤ 25,0 m/s beträgt und die Topografie einem Mischprofil der Geländekategorien II und III entsprechen. In Deutschland entspricht das in Windzone I den Höhenlagen bis 1000 m ü. NN und in Windzone II den Höhenlagen bis 800 m ü. NN. Die Höhe dieser Varianten ist maximal auf 5m begrenzt.

 Es erfolgt keine Unterscheidung der Betriebszustände in Abhängigkeit der Windgeschwindigkeiten. Die Konstruktion kann in den ausgewiesenen Windzonen ohne zusätzliche Verstärkungsmaßnahmen aufgestellt werden.

 Die Indoor Varianten können auch in Räumen mit „Hallenwind“ aufgestellt werden. Es wurde eine horizontale Ersatzlast gemäß der Messe Richtlinien eingesetzt.

 Die Konstruktion ist auf einem ebenen und ausreichend tragfähigen Untergrund zu errichten. Ggf. sind ausgleichende / lastverteilende Maßnahmen zu treffen (s. Unterpallungen).

 Für die korrekte Verankerung (Ballast und Reibwerte) der Konstruktion sind die Hinweise im Kapitel „Nachweis der Lagesicherheit“ zu beachten.

 Es sind für die Hauptkonstruktion nur original Bauteile der Firma LedTek, und ATC zu verwenden.

 Sämtliche Verbindungen sind gegen selbständiges Lösen zu sichern.

 Die Breite der Wände kann beliebig breit gewählt werden, wenn jeden laufenden Meter ein Tragrahmen eingebaut wird.

 Weitere Angaben im Dokument sind ebenfalls zu beachten.

AutorisierterBetreiber

Allgemeine Hinweise:

 Es wird auf die Hinweise in der igvw-Schrift SQ P1 bezüglich Schutzpotentialausgleich, Blitzschutz und Mängelprüfung der verwendeten Bauteile verwiesen.

www.expo-engineering.de

Seite 3 von 40 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

JCEventtechnik K o p ie zur Ansichtnur fü r nenretni !hcuarbeG

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

 Die herstellerseitigen Aufbau- und Betriebshinweise sind ebenfalls zu berücksichtigen.

 Sämtliche verwendeten Bauprodukte müssen CE-und (in Deutschland) Ügekennzeichnet sein.

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 4 von 40

Stempel

Unterschrift).

Dokument ist nur gültig als Original (mit

und

JCEventtechnik Kopie zur Ans i c thrun rüf nenretni G e brauch!

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk www.expo-engineering.de

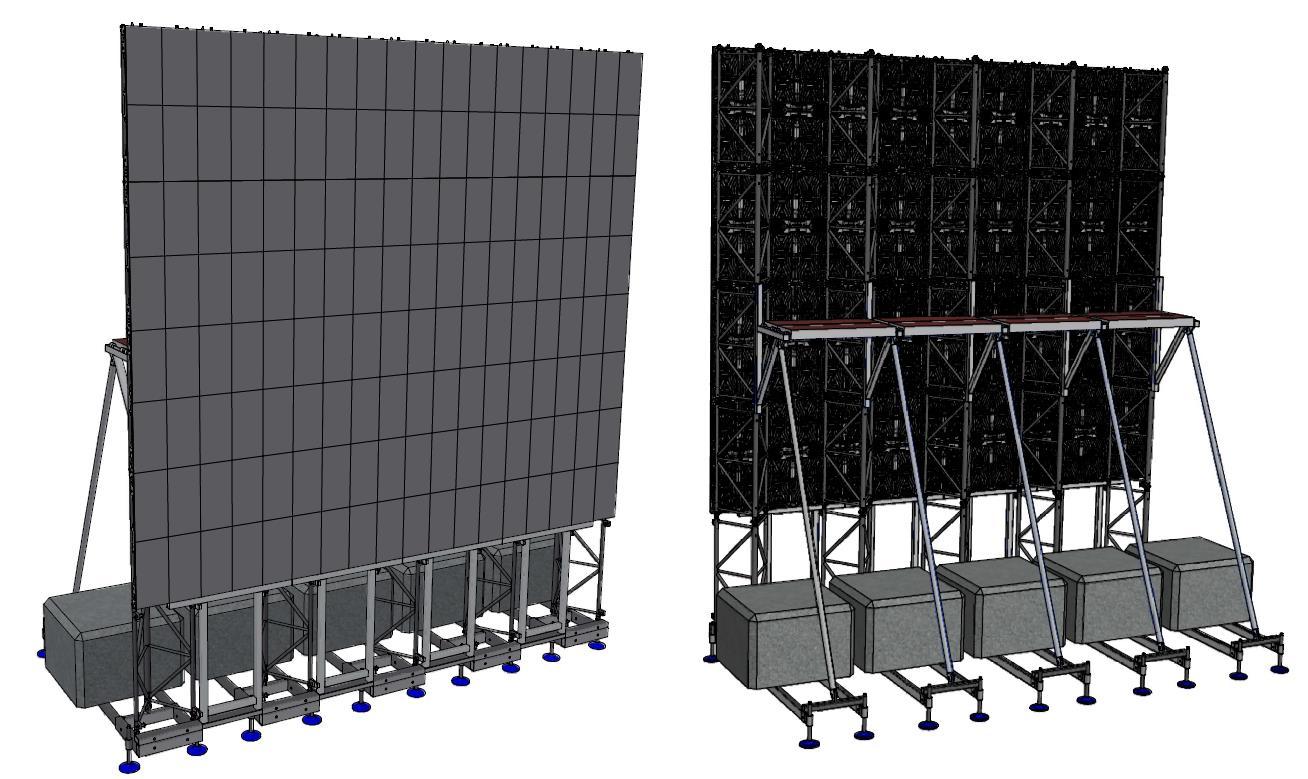

2 Objektbeschreibung

Bei den Konstruktionen handelt es sich um Tagwerke für unterschiedlich große LED Wände im Innen- und Außenbereich.

Das Tragwerk besteht aus vertikalen Tri-Frame Traversen und bodenseitigen Stahlrahmen für die Ballastierung. Zur Aussteifung sind Diagonale angeordnet.

Des Weiteren ist bei den höheren Varianten ein Laufsteg zur Wartungszwecken eingebaut

Die Basements sind als große Variante für den Außenbereich und als kleine Variante, indoor bis 5 Meter Höhe zu haben. Bei den kleinen Basements im Indoor Bereich wird keine Diagonale zum hinteren Stützpunkt ausgeführt.

Seite 5 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses

JC Eventtechnik ipoK e zur Ansicht - nur für i n nenret !hcuarbeG

Autorisierter Betreiber

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

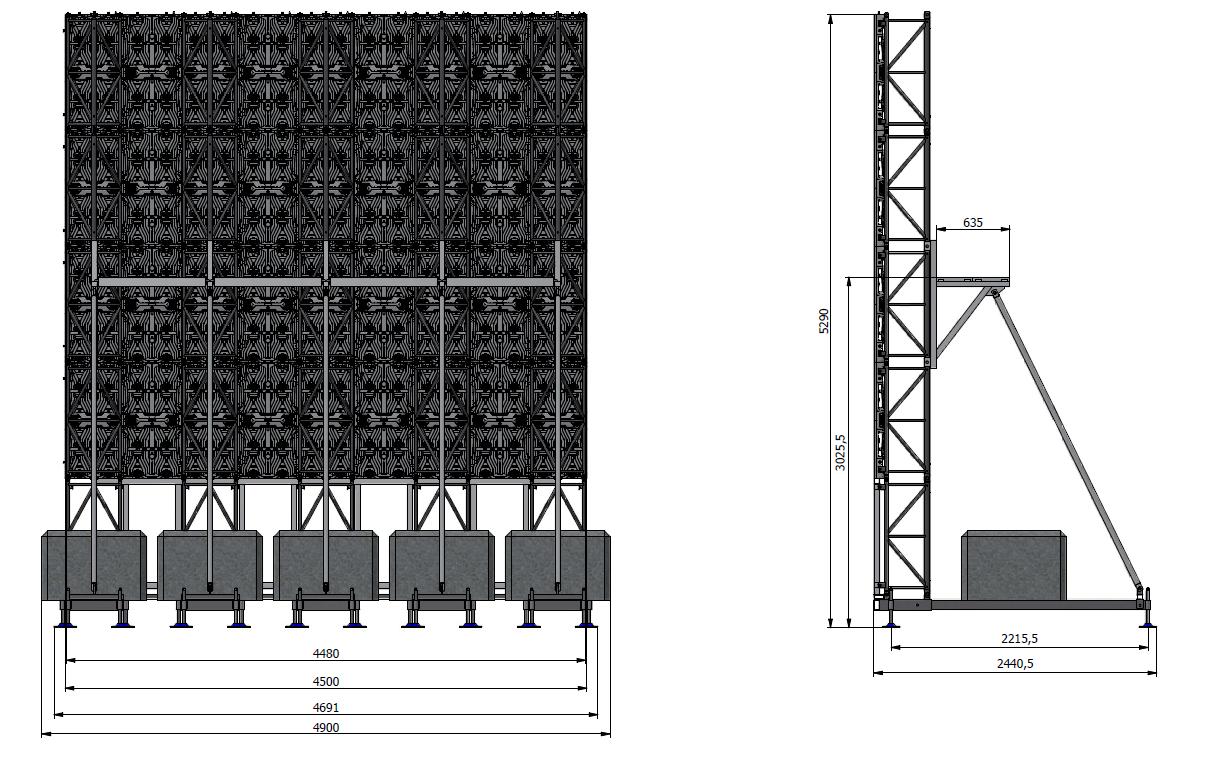

Höhe max: 4,99m im Außenbereich = genehmigungsfreier Fliegender Bau. Durch die Spindeln und Basements beträgt die Höhe der Konstruktion ca. 2030cm mehr als die Höhe der Tri-Frame Ständer.

Tri-Frame Traverse

www.expo-engineering.de

Dieses

Seite 6 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Kopie zur Ansichtrun rüf nenretni beG ar u c h!

Autorisierter Betreiber

JC Eventtechnik

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

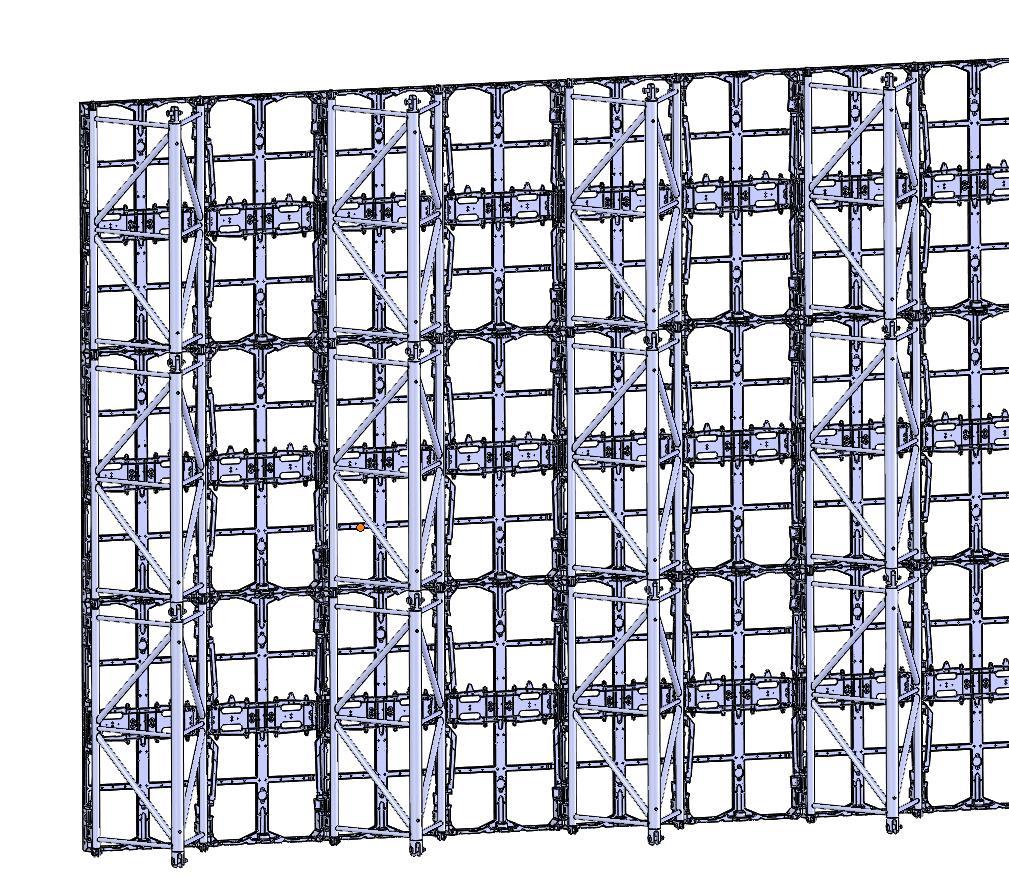

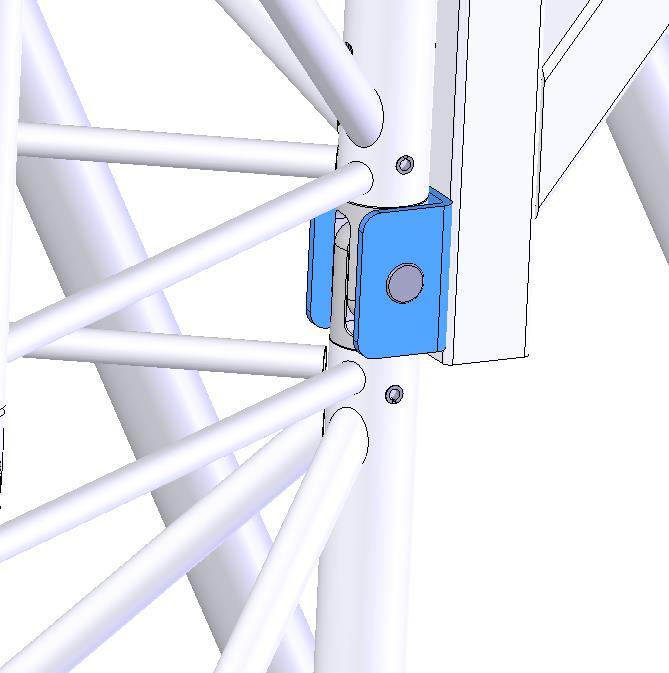

LED-Module (Rahmen) mit Tri-Frame Traversen:

AutorisierterBetreiber

Die LED-Module selbst brauchen daher nicht frei tragend über einen Anschluss den Wind abtragen, sondern übertragen nur geringen Schub auf die Tri-Frames.

www.expo-engineering.de Seite 7 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

z u r thcisnA - run rüf itn e r nen

JCEventtechnik Kopi e

Gebrauch!

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

3 Berechnungsgrundlagen

Allgemeine Literatur:

 Wendehorst, Bautechnische Zahlentafeln

 Schneider, Bautabellen für Ingenieure

Grundlagen des konstruktiven Ingenieurwesens:

 DIN EN 1991-1 Eurocode 1: Einwirkungen auf Tragwerke (12/2010)

 DIN EN 1993-1 Eurocode 3: Bemessung und Konstruktion von Stahlbauten (12/2010)

 DIN EN 1995-1 Eurocode 5: Bemessung und Konstruktion von Holzbauten (12/2010)

 DIN EN 1999-1 Eurocode 9: Bemessung und Konstruktion von Aluminiumtragwerken (05/2010)

AutorisierterBetreiber JCEventtechnik

 DIN EN 13814 Fliegende Bauten und Anlagen für Veranstaltungsplätze und Vergnügungsparks (2005-06)

 DIN EN 13782: Fliegende Bauten – Zelte (2006-05)

www.expo-engineering.de

Seite 8 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses

eipoK ruz thcisnAnur für internen Gebrauc h !

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

4 Verwendete Materialien

Aluminiumlegierung

Erläuterung (fo / fu // fo,HAZ / fu,HAZ // Beulklasse) [kN/cm²]

EN AW 6082 T6 (Tri-Frame)

EP, ET t ≤ 5 mm (25,0 / 29,0 // 12,5 / 18,5 // A)

EN AW 6060 T66 EP t >3 mm (15,0 / 19,5 // 6,5 / 11,0 // A)

Stahl Erläuterung (fy / fu) [kN/cm²] S235

/ 36,0)

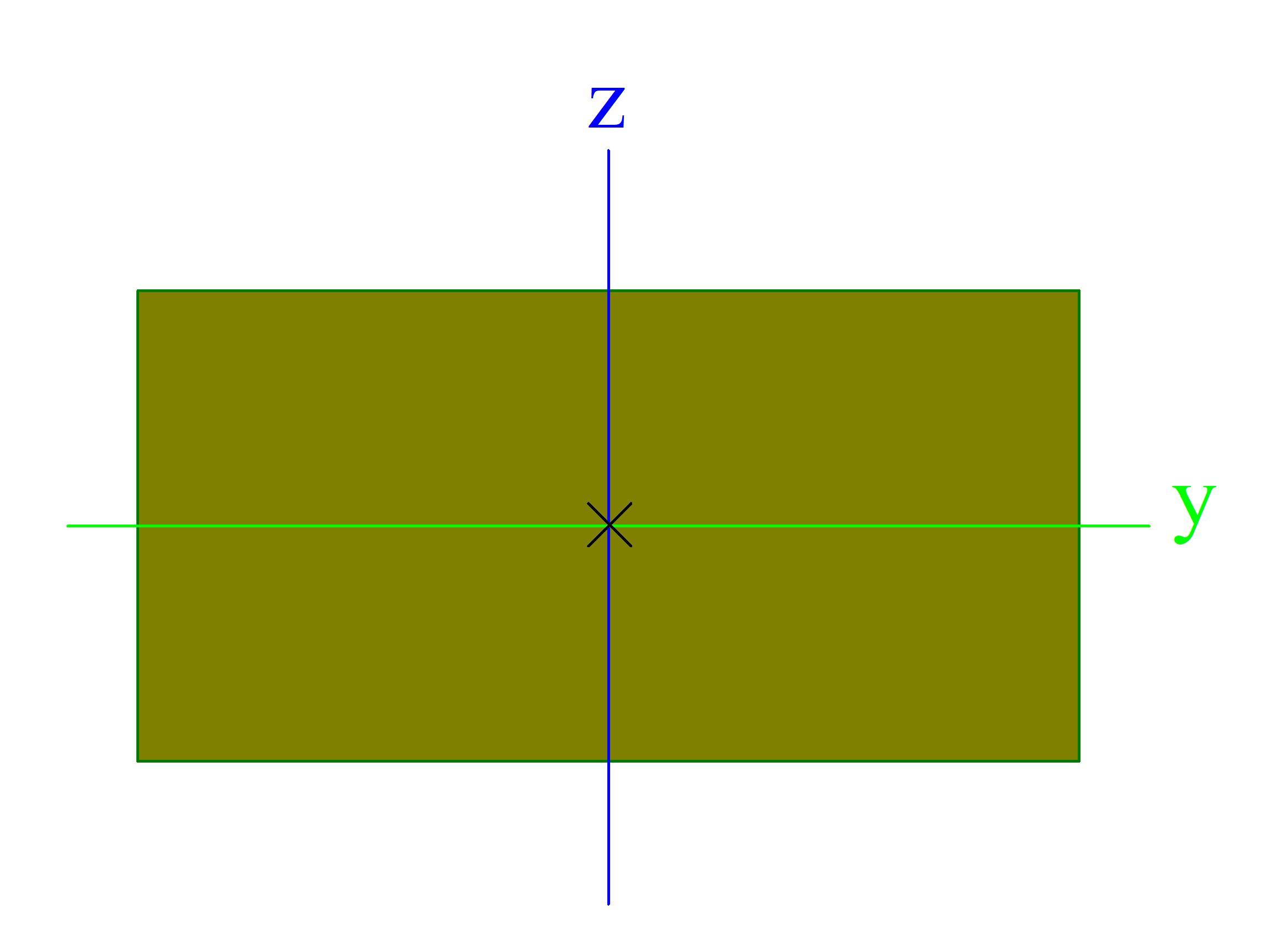

Holz Unterpallung Erläuterung (fm,k / fv,k ) [kN/cm²]

C24

/ 100,0)

/ 0,4)

www.expo-engineering.de Seite 9 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

(23,5

S355 (35,5

8.8 (64,0

10.9 (90,0

(90,0

/ 49,0)

/ 80,0)

/ 100,0) 42CrMo4

(2,4

Kopie zur Ansichtn u r rüf nenretni hcuarbeG !

Autorisierter Betreiber

JC Eventtechnik

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

5 Lastannahmen

5.1 Ständige Lasten / Eigengewichte

Profile der Bodenrahmen

Werden vom Programm anhand ihrer Material- und Querschnittseigenschaften berücksichtigt.

LED-Module

Typ LED-Module 1000x500mm G = 0,140 kN

Tri-Frame Traverse 1000mm G = 0,065 kN

Die Tri-Frames werden jede 2te LED Spalte montiert, um die horizontalen Windlasten aufzunehmen.

5.2 Schneelasten

keine

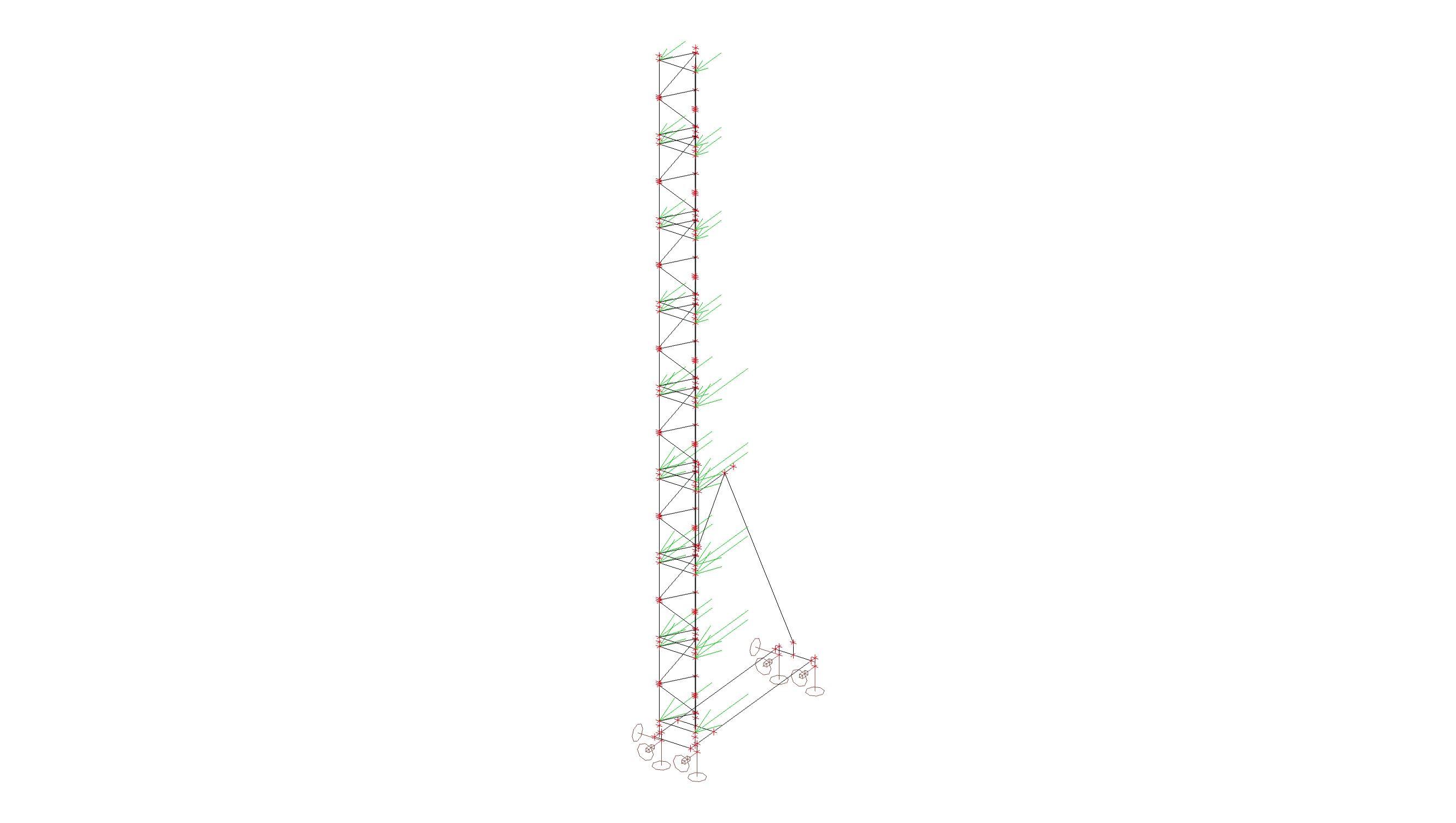

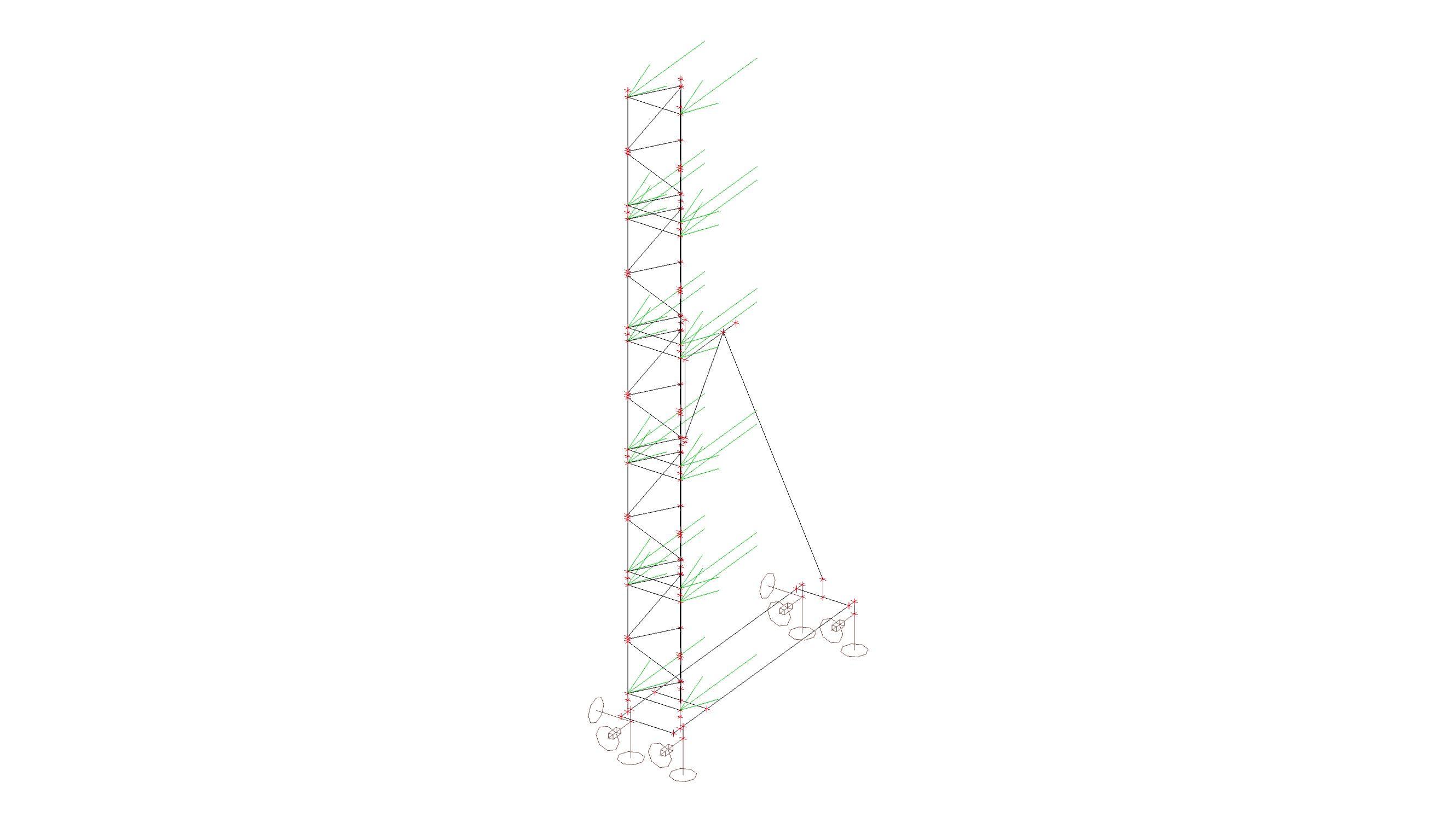

5.3 Windlasten (outdoor)

Die Front kann komplett geschlossen, oder teils unten offen sein, so dass

1. cf = 1,3

2. cf = 1,8 (zg > h/4) gesetzt wird

Autorisierter Betreiber

Die maximale Aufbauhöhe im Freien beträgt 5 Meter.

Staudruck

Windlasten gemäß DIN EN 1991-1-4 (Windlasten, 2010-12).in Verbindung mit MLTB-03-2011 Anlage 2.7/23

Bundesweit maximal Windzone 2 (Binnenland) h entspricht ungefähr b – daher nur ein Staudruck Profil

vb,0 = 25,0 m/s qb,0 = 0,39 kN/m²

q = 0,7 * 1,5 * 0,39 = 0,41 kN/m² (h ≤ 7 m)

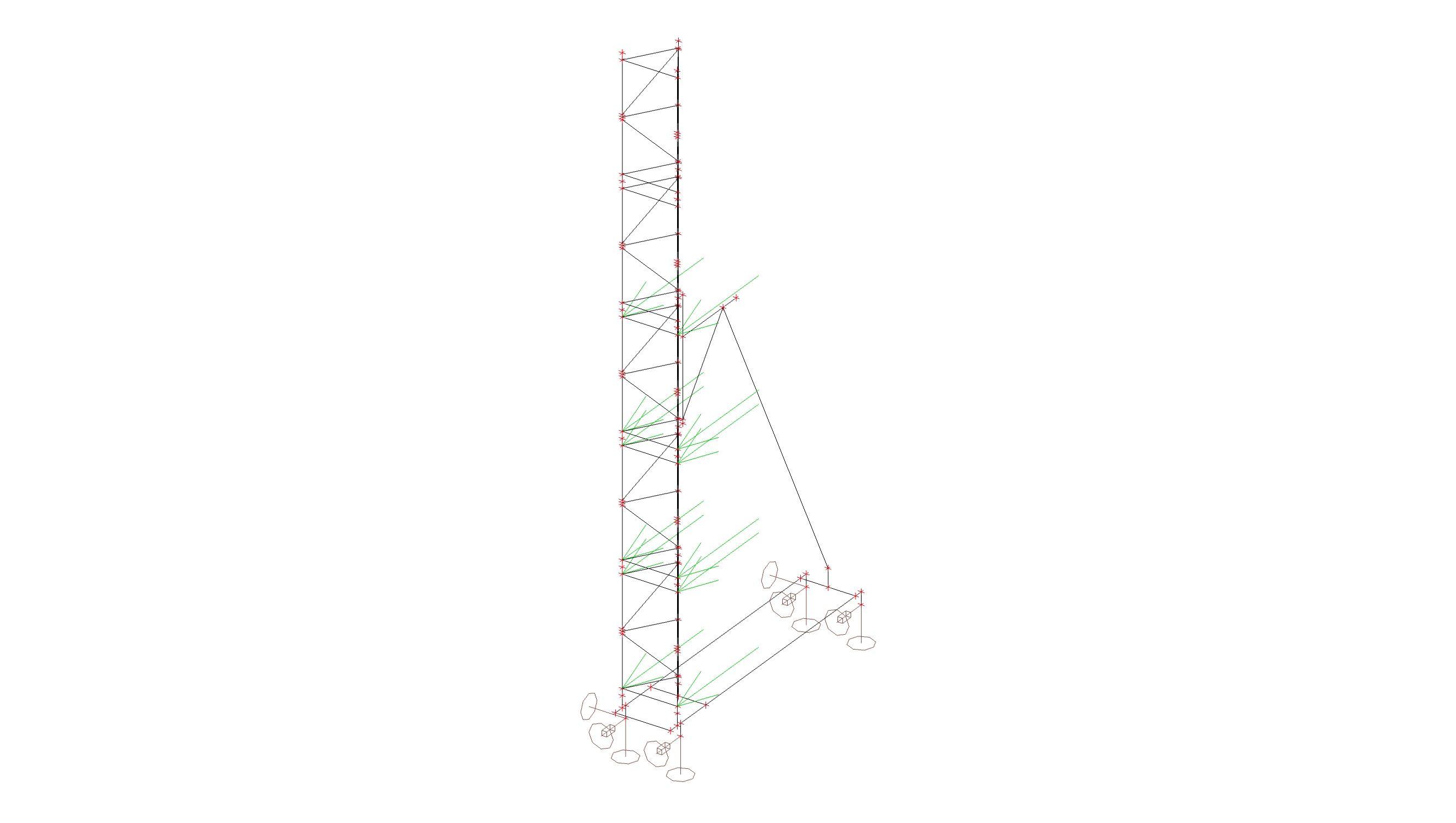

Windlast je Tri-Frame Element

1. W = 1,3 * 0,41 * 1,0 * 1,0 = 0,533 kN

2. W = 1,8 * 0,41 * 1,0 * 1,0 = 0,738 kN

www.expo-engineering.de Seite 10 von 40

Dieses

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

JC EventtechnikKopie zu r thcisnA - run rüf tni e r nen Gebrauch!

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

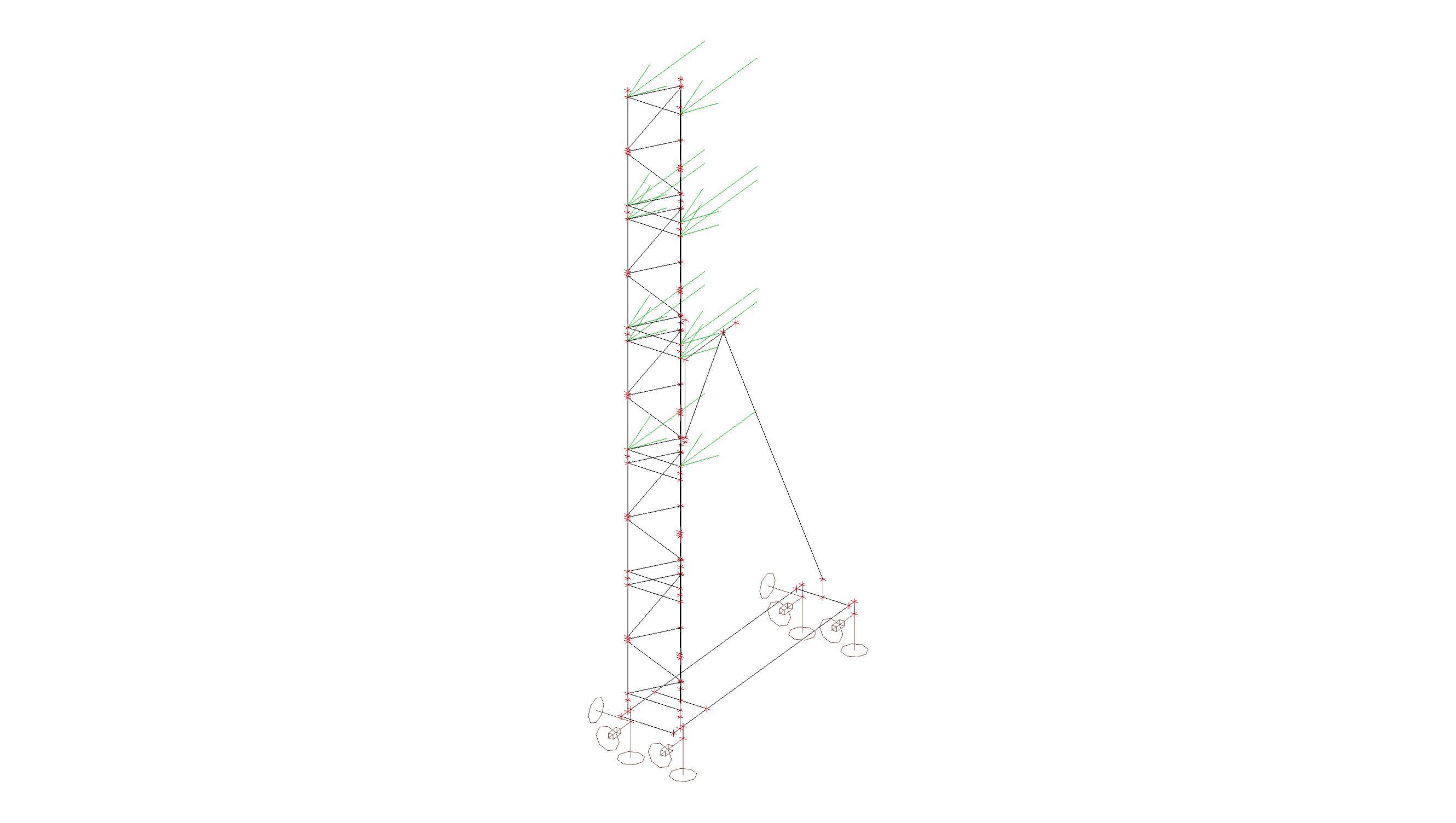

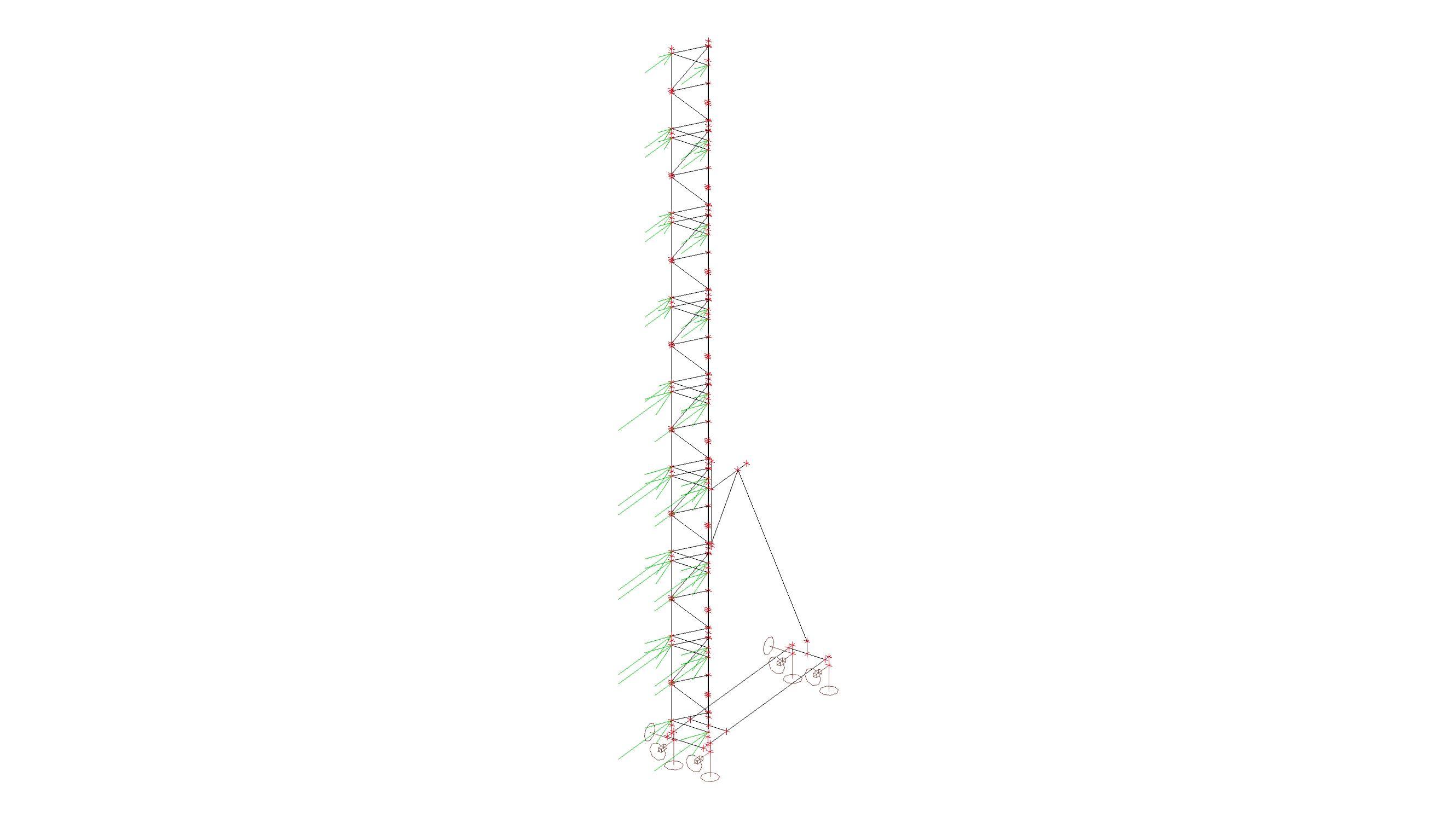

5.4 Horizontale Ersatzlast nach Messerichtlinie (indoor)

1. bis 4m Höhe q = 0,125 kN / m2

2. darüber q = 0,0625 kN / m2

H-Last je Tri-Frame Element

1. H = 0,125 * 1,0 * 1,0 = 0,125 kN

2. H = 0,0625 * 1,0 * 1,0 = 0,0625 kN

Ein Anprall einer Person ist durch diese Lastannahme hinreichend abgedeckt.

5.5 Begehung Wartungssteg

alternativ:

Pk = 1,0 kN

pk = 1,5 kN / m2

6 Schnittgrößenermittlung

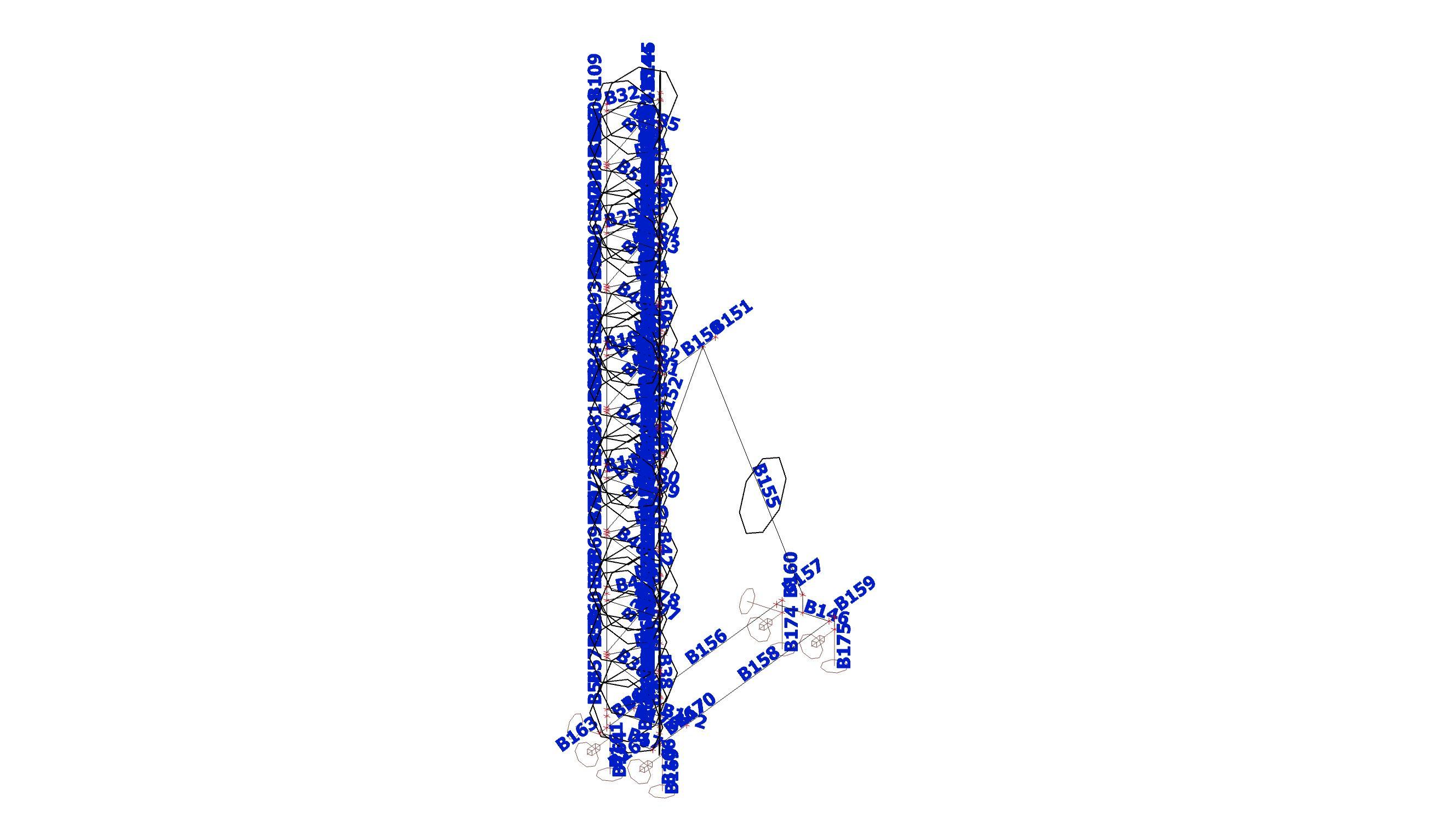

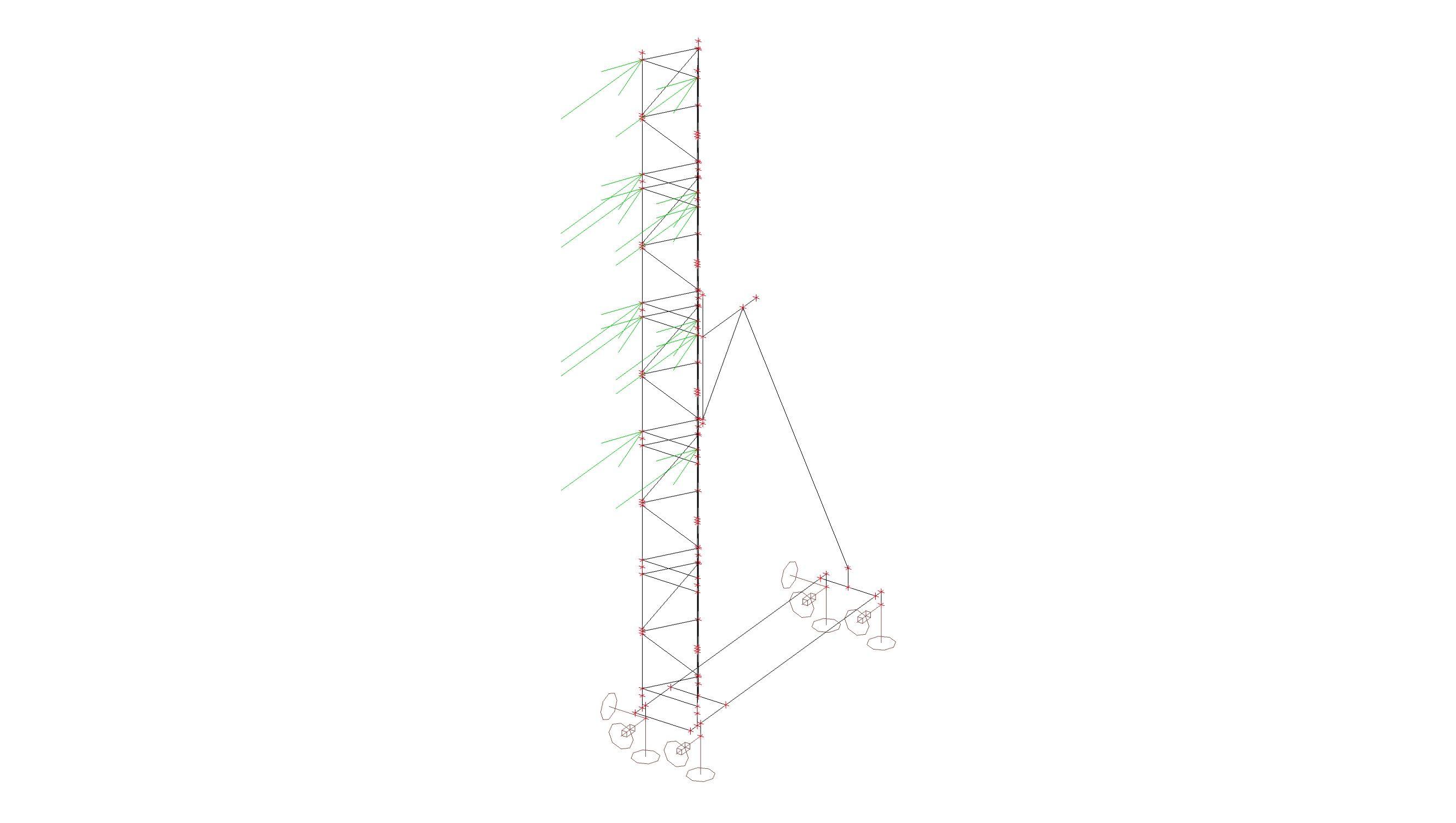

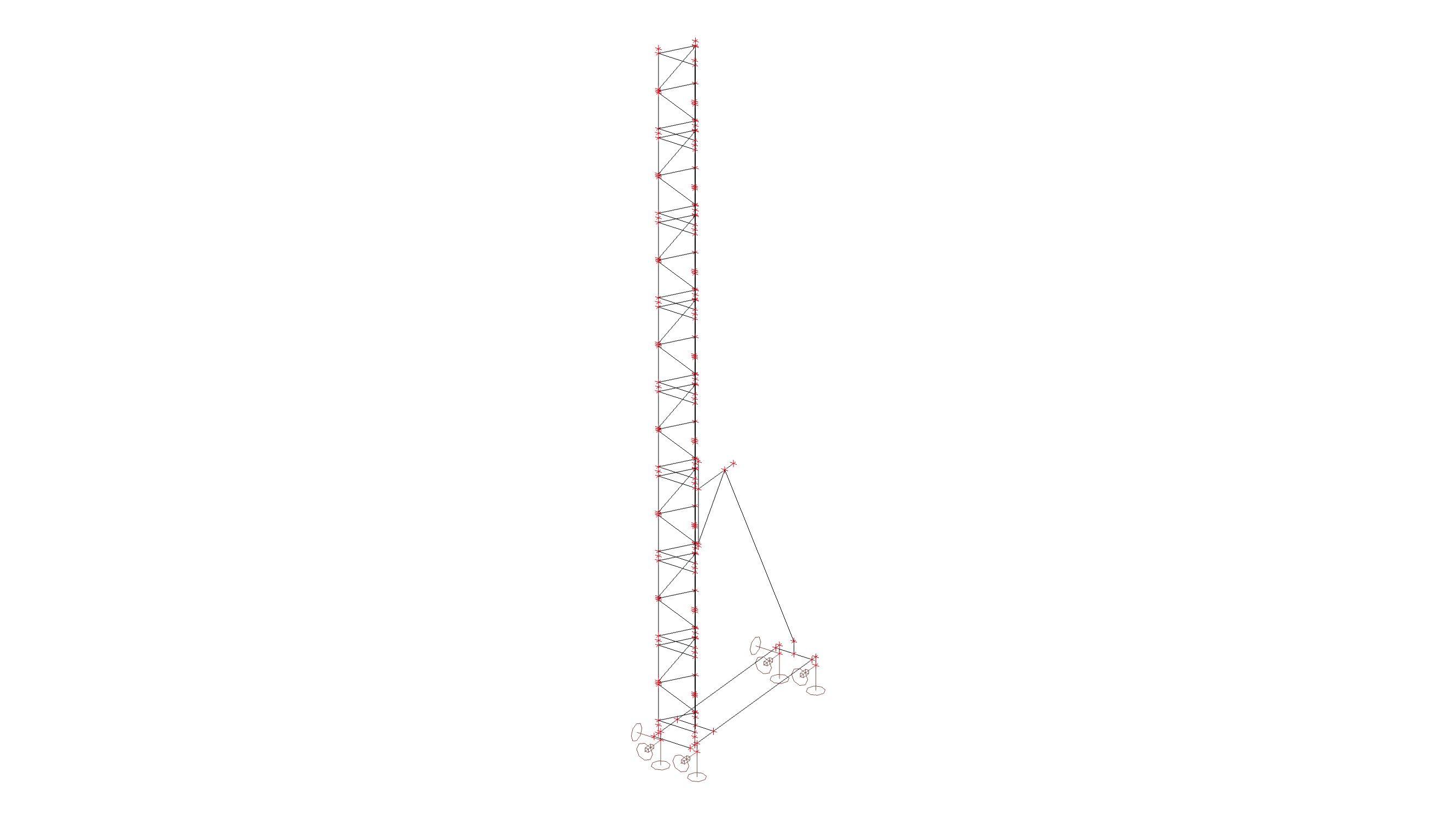

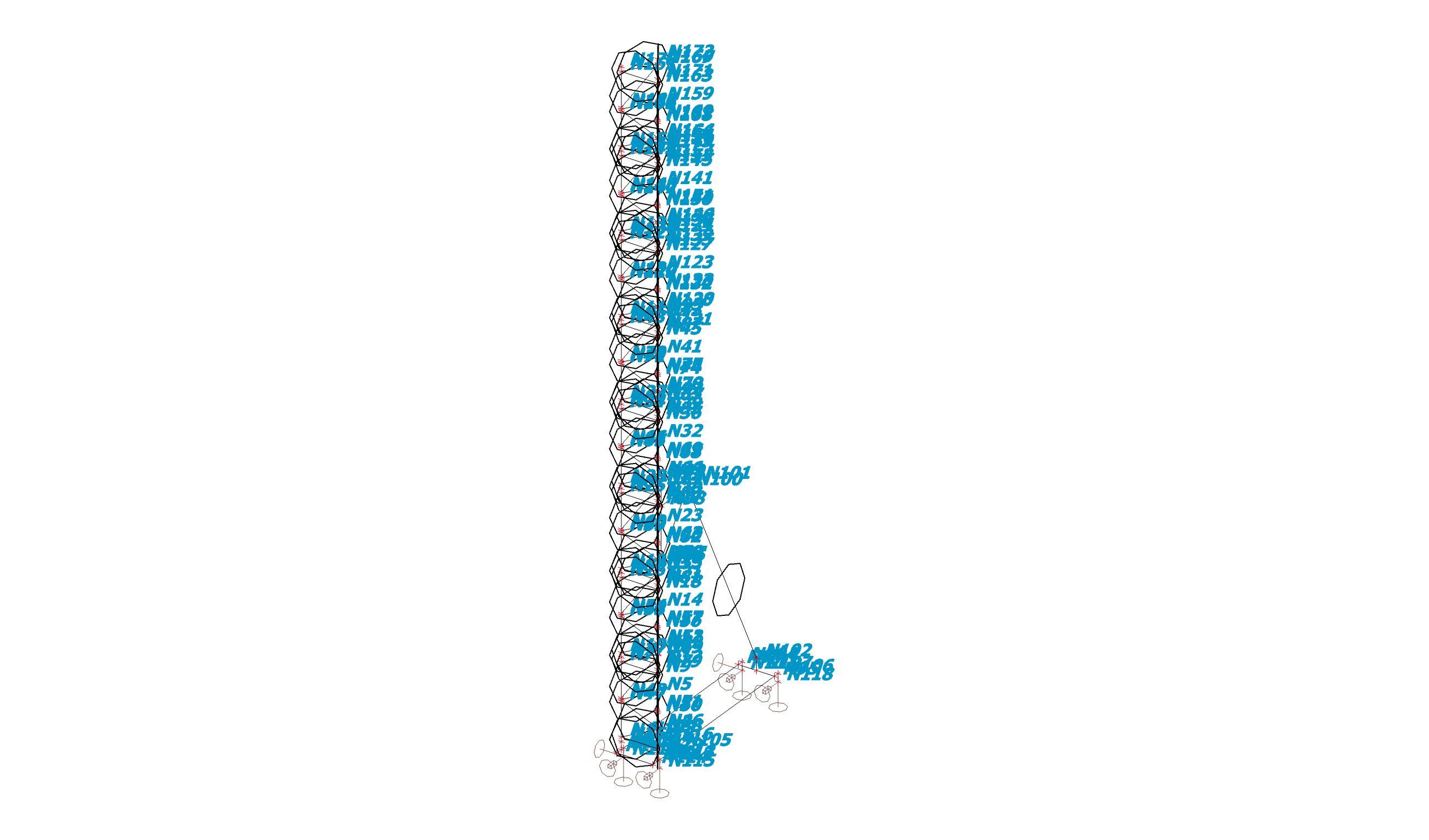

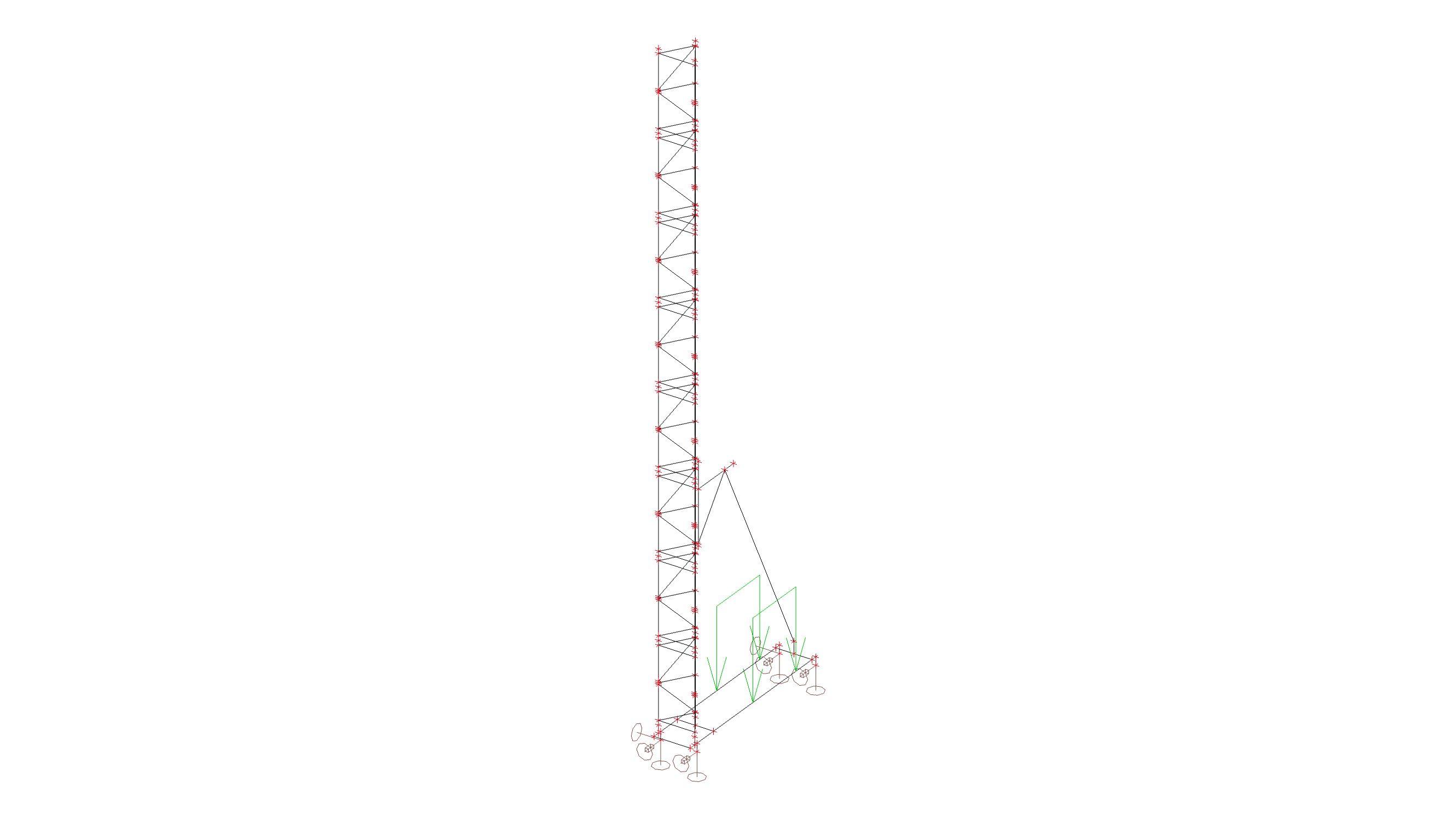

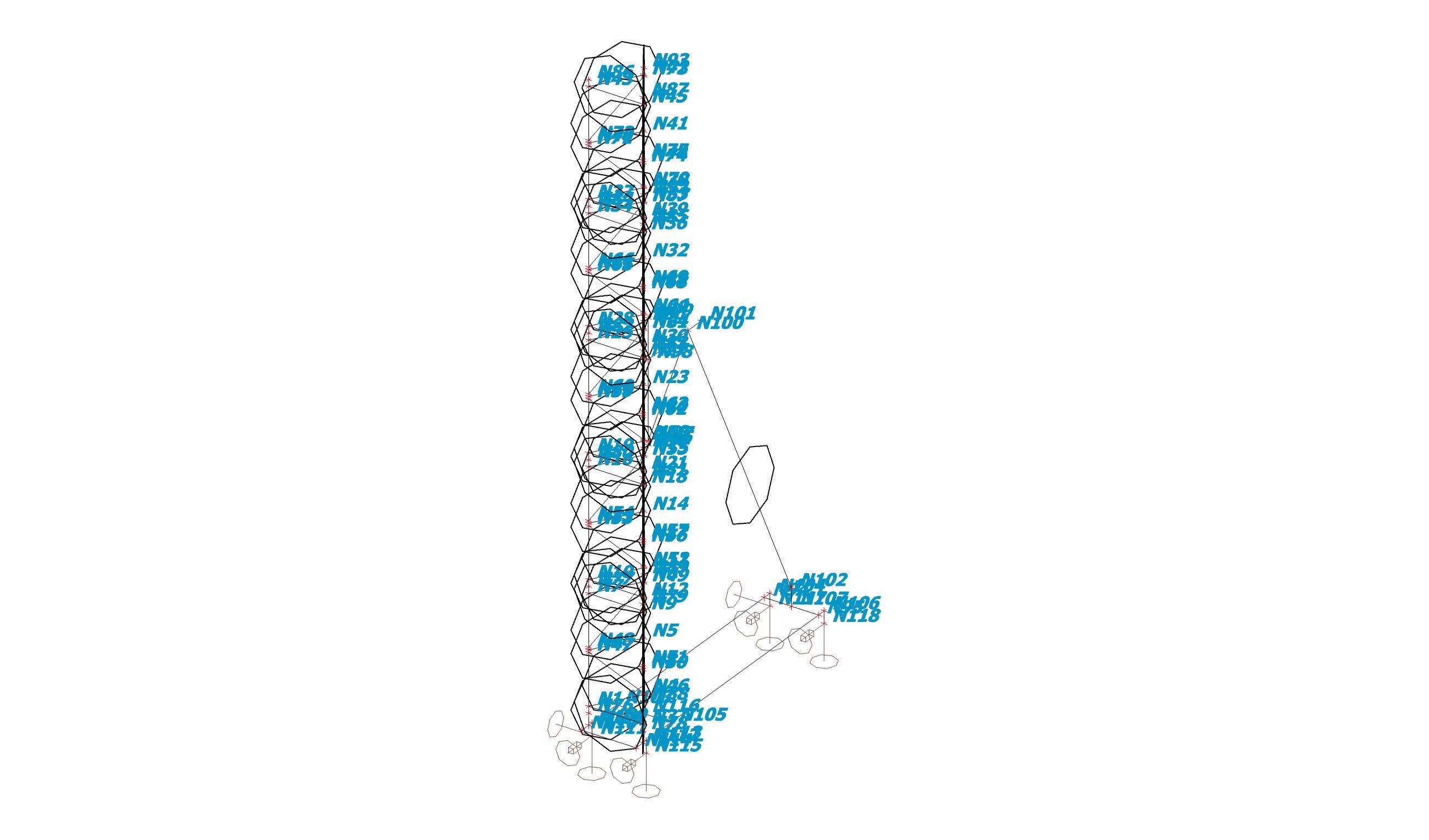

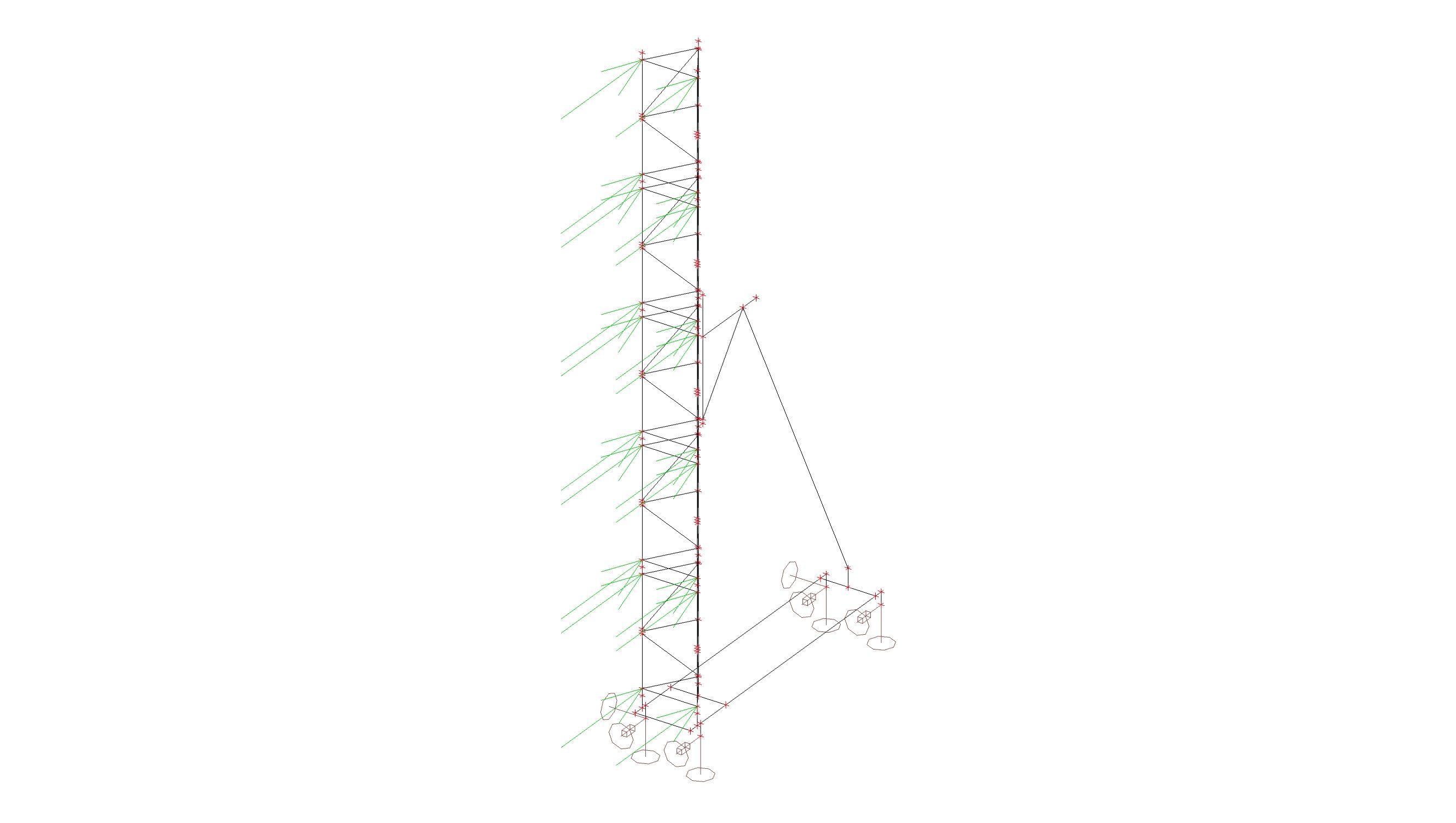

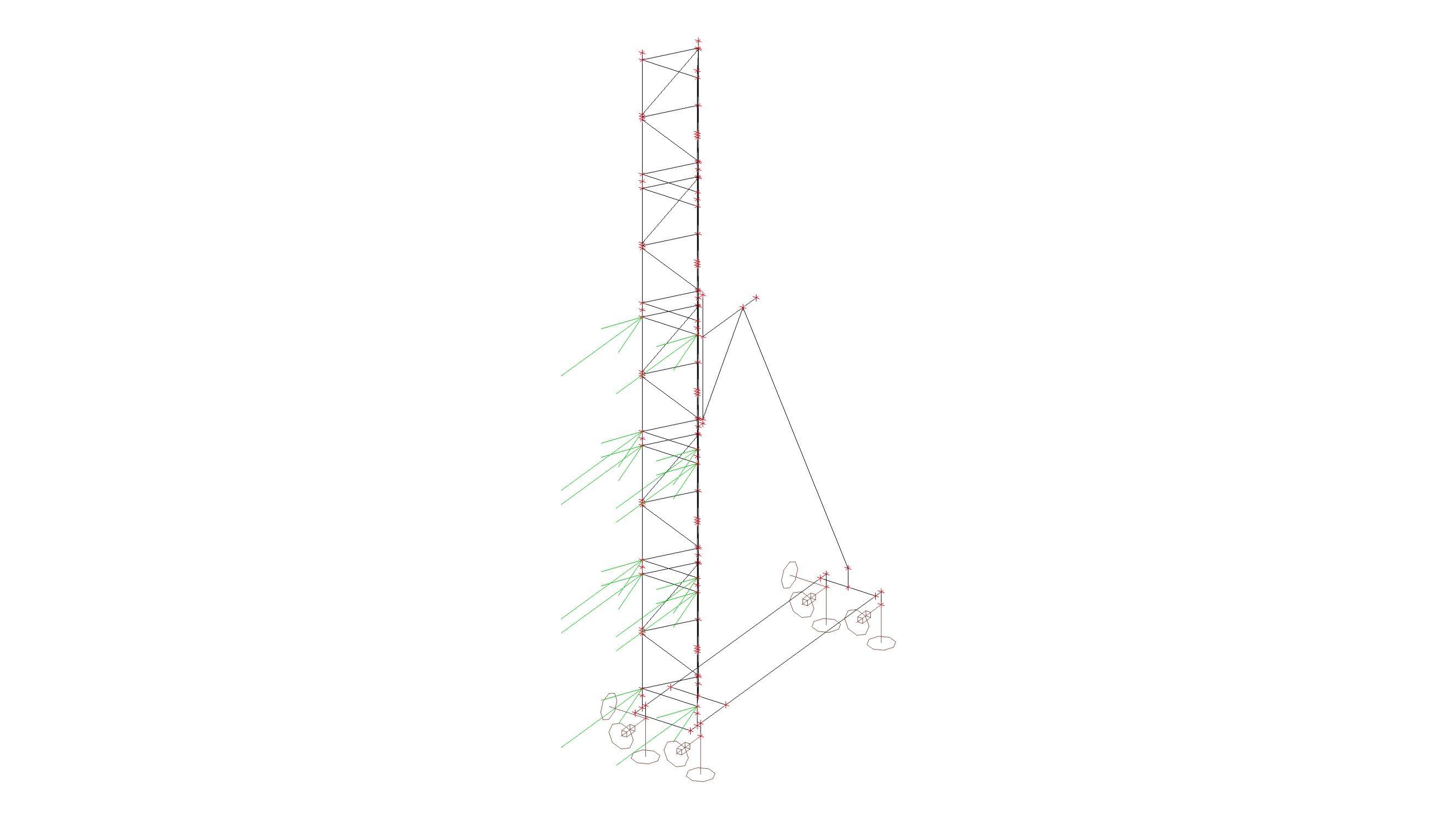

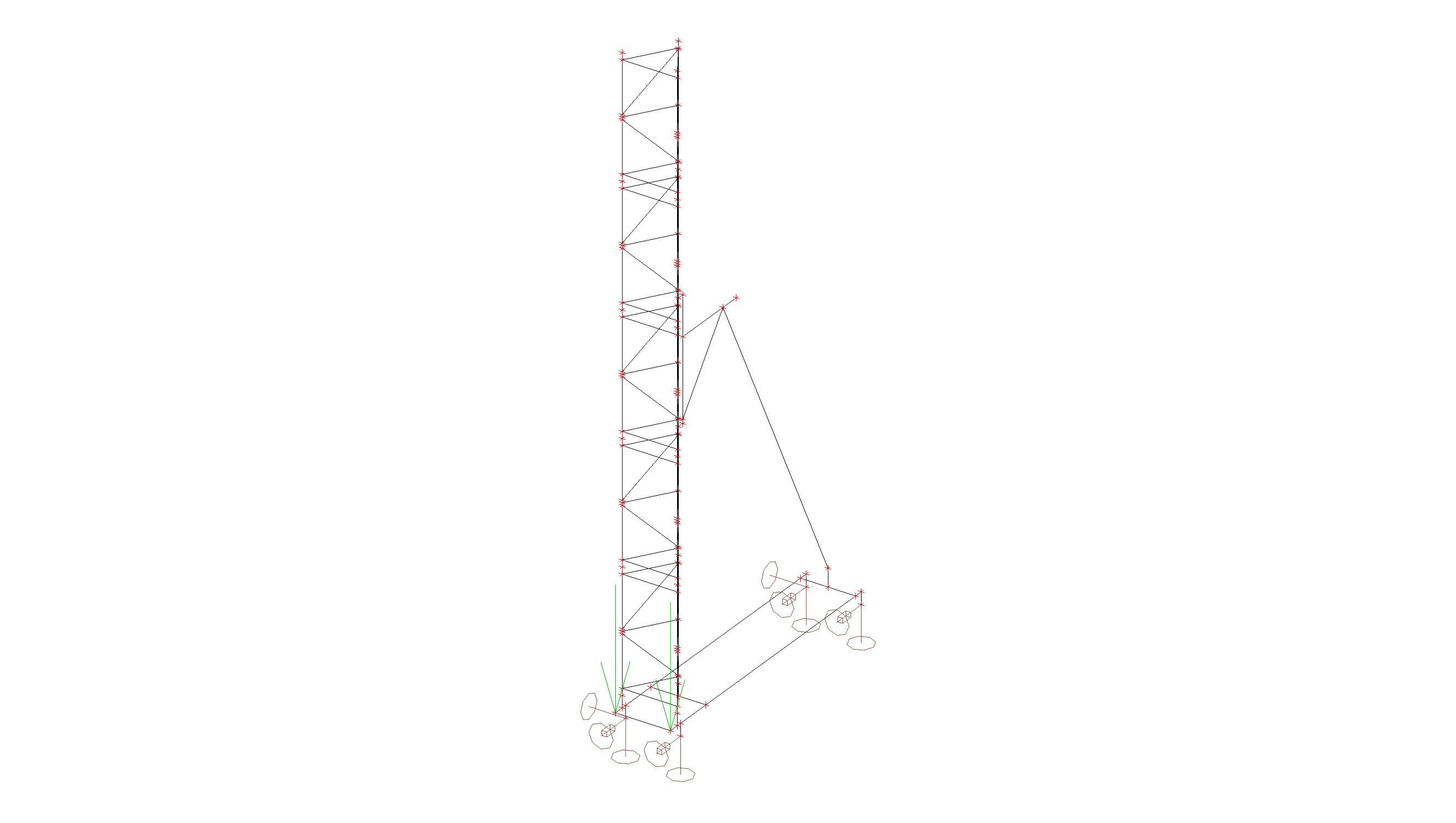

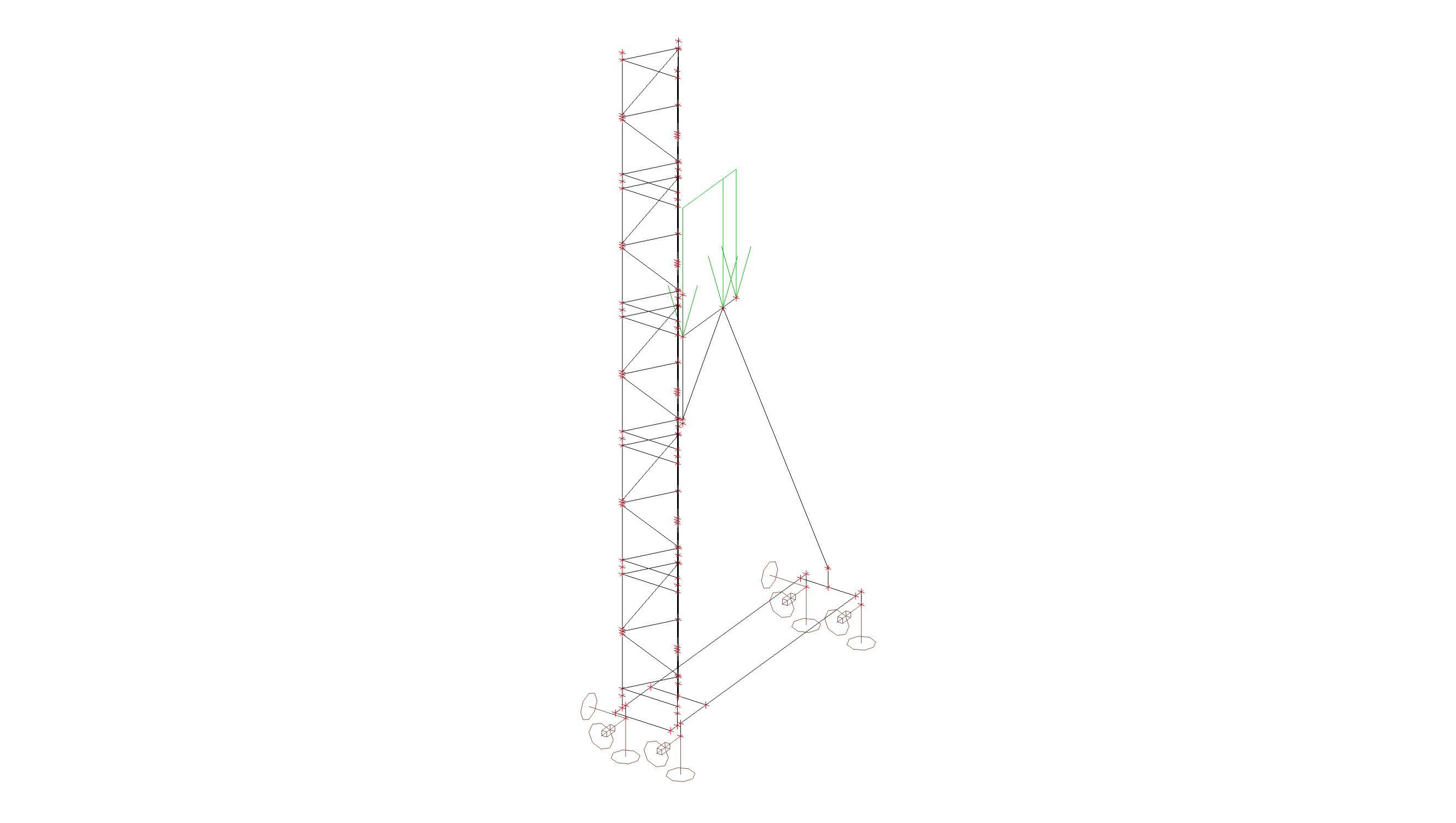

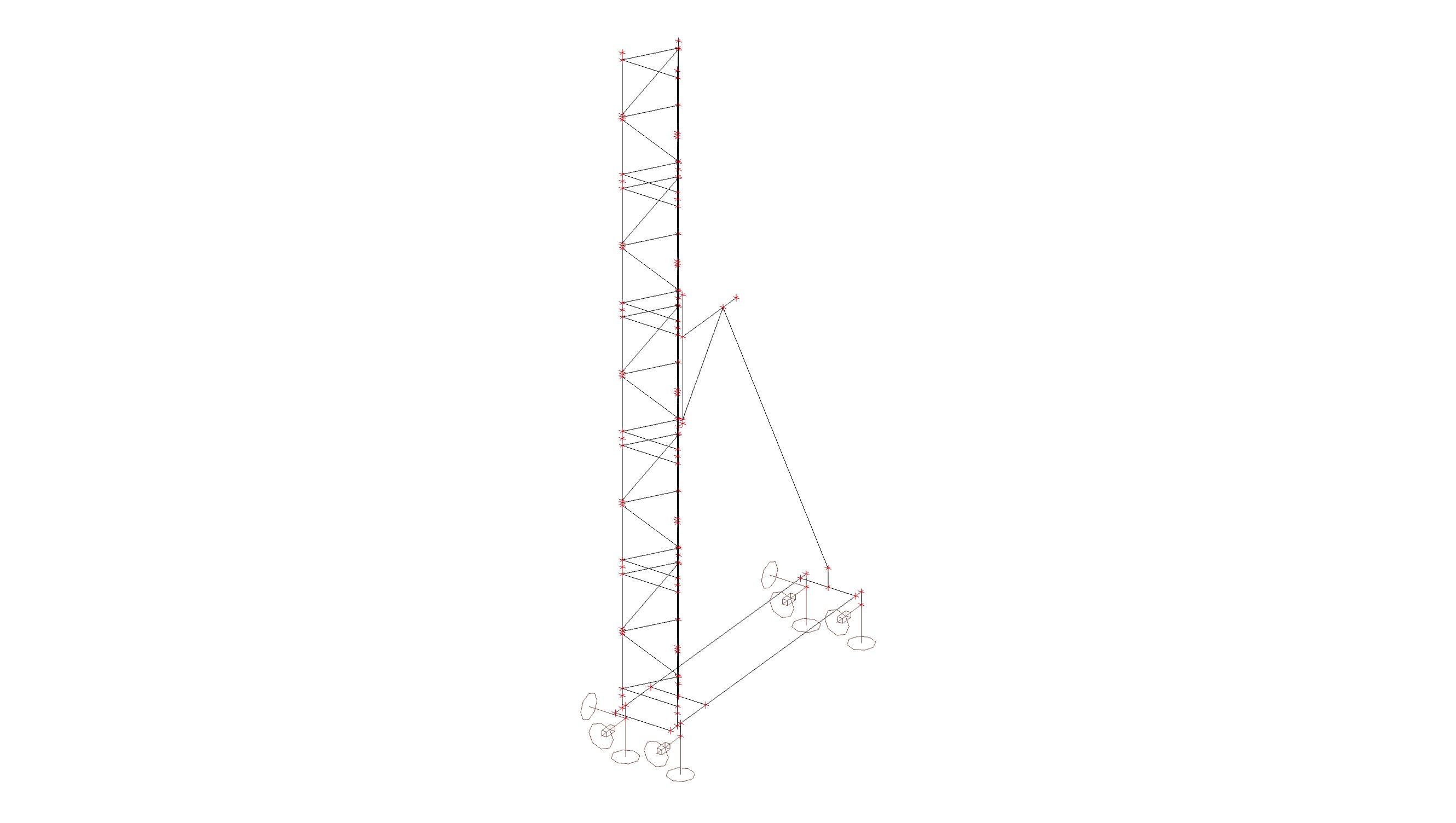

Die Schnittgrößen werden in einer dreidimensionalen Stabwerkberechnung mit Hilfe der Software SCIA Engineer ermittelt. Die Eingabe der Struktur und der Belastungen sowie die Ausgabe der Ergebnisse sind im Anhang als EDVAusdruck beigefügt.

Für den Nachweis ausreichender Tragfähigkeit der Bauteile wird jeweils Outdoor und Indoor die höchste Variante berechnet. Die niedrigeren Varianten werden einzeln für die Ballastierung neu berechnet.

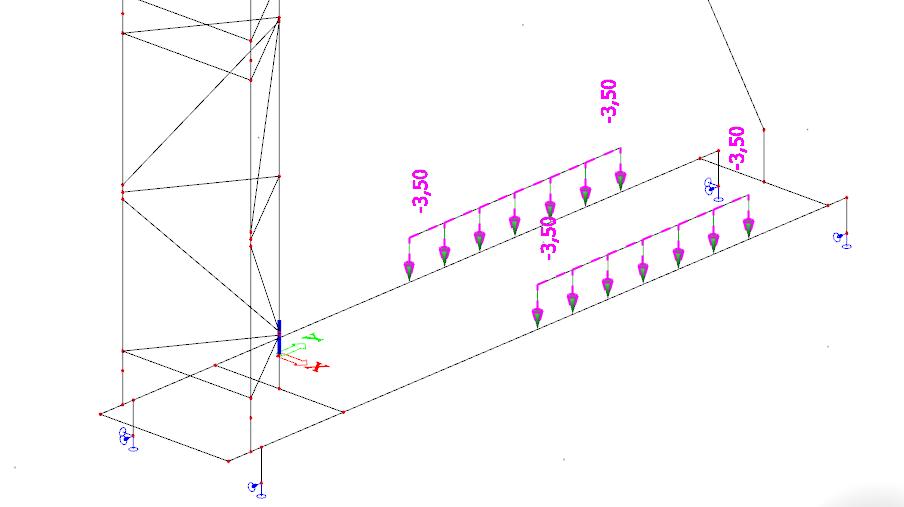

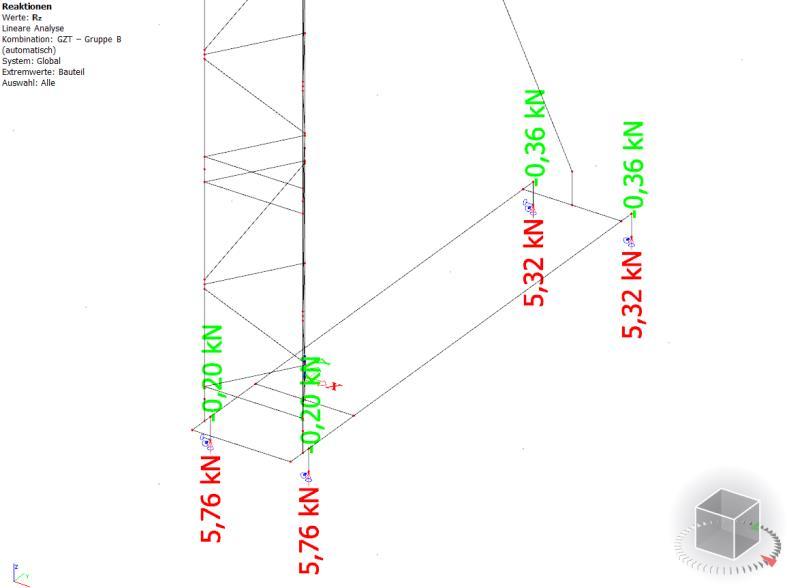

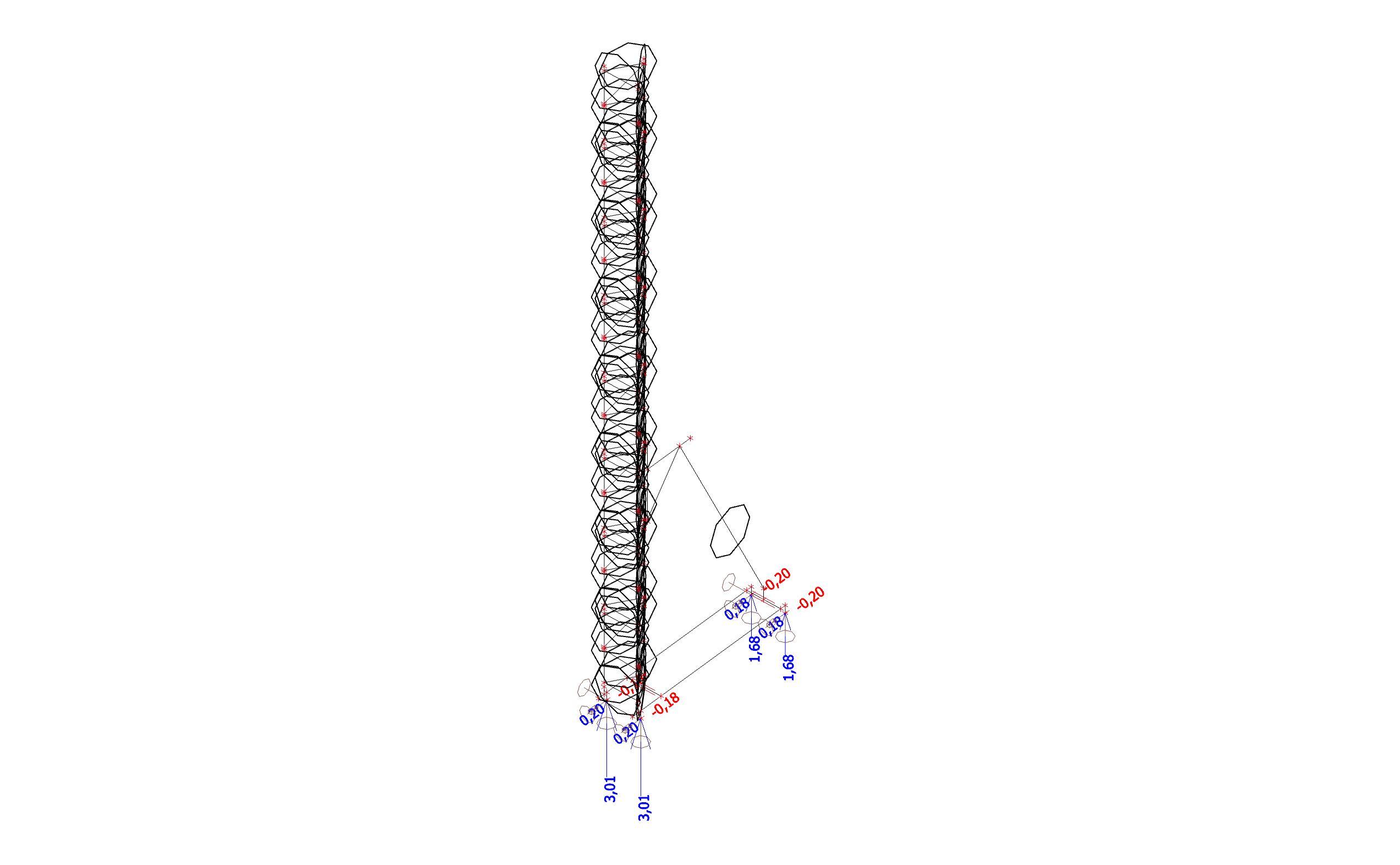

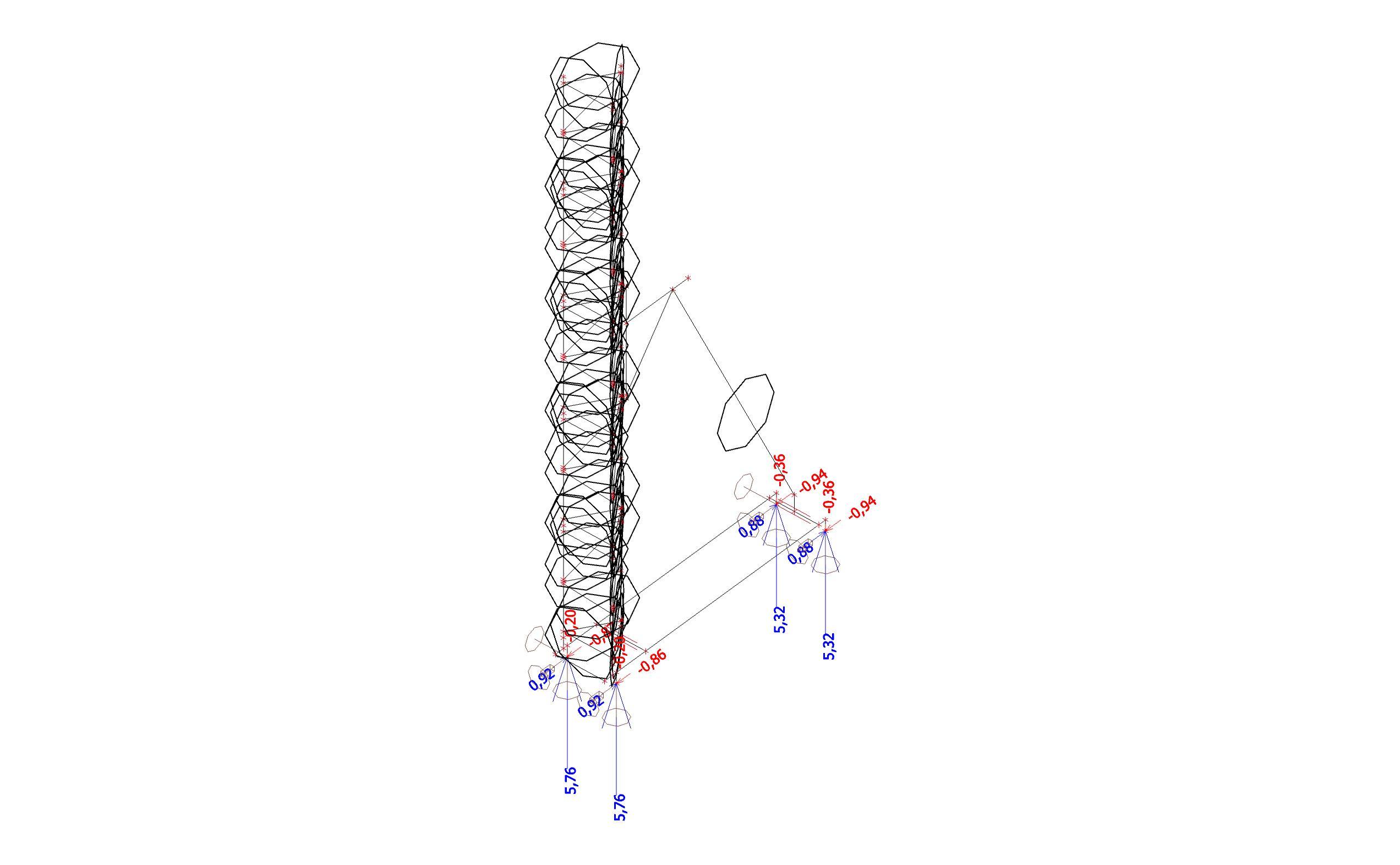

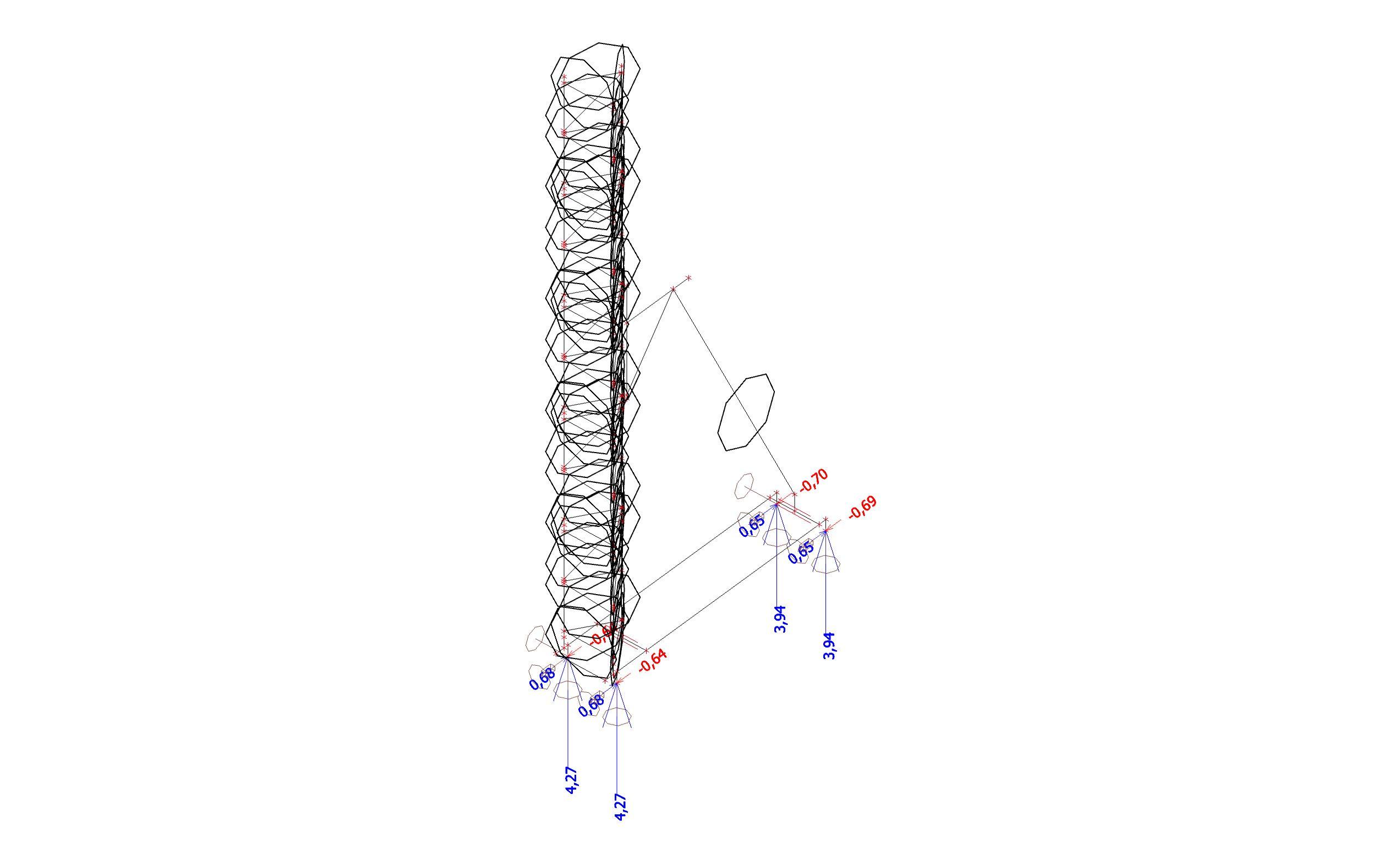

Als Ballast wird ein Wert eingesetzt, welcher ausschließlich positive Rzd bewirkt. Für die maßgebende Outdoor Variante beträgt der Ballast in diesem Fall

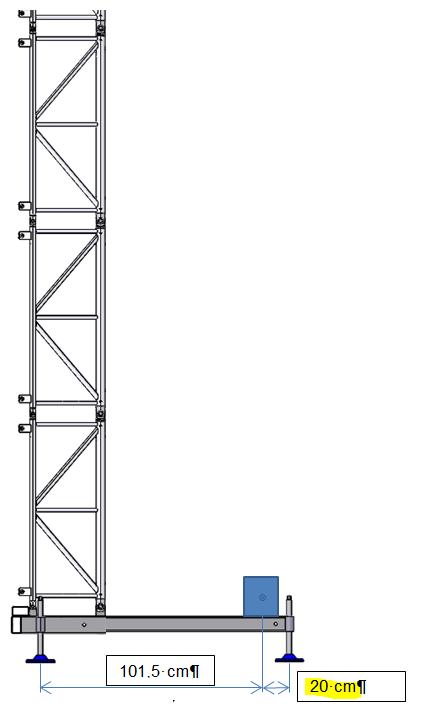

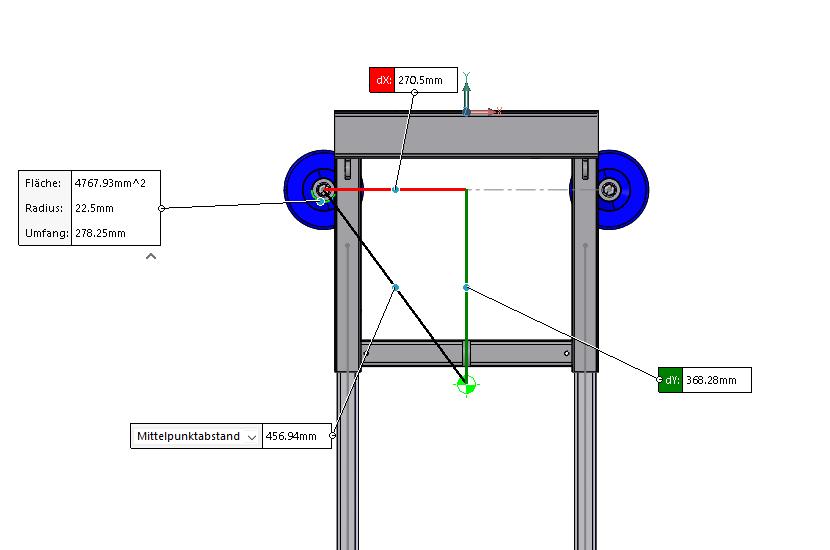

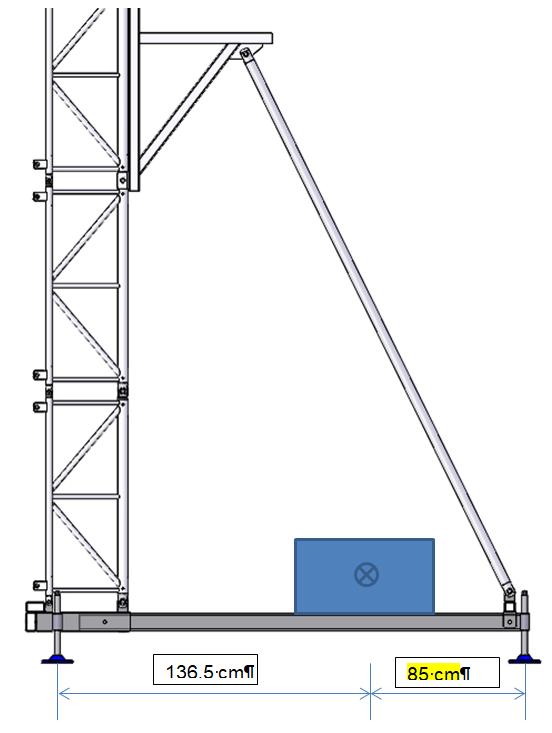

3,5 kN/m * 0,8m * 2 = 5,6 kN – 300mm vom hinteren Ende des Auslegers:

www.expo-engineering.de

Dieses

Seite 11 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

JC Eventtechnik eipoK ruz thcisnAnur für internen Gebra u c !h

Autorisierter Betreiber

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

7 Nachweise der Bauteiltragfähigkeit

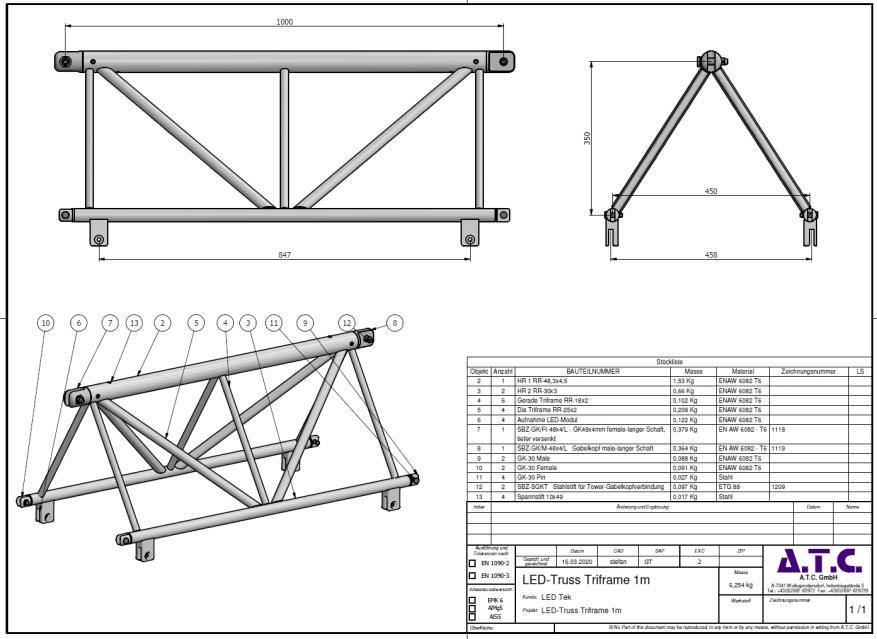

7.1 Tri-Frame Traverse

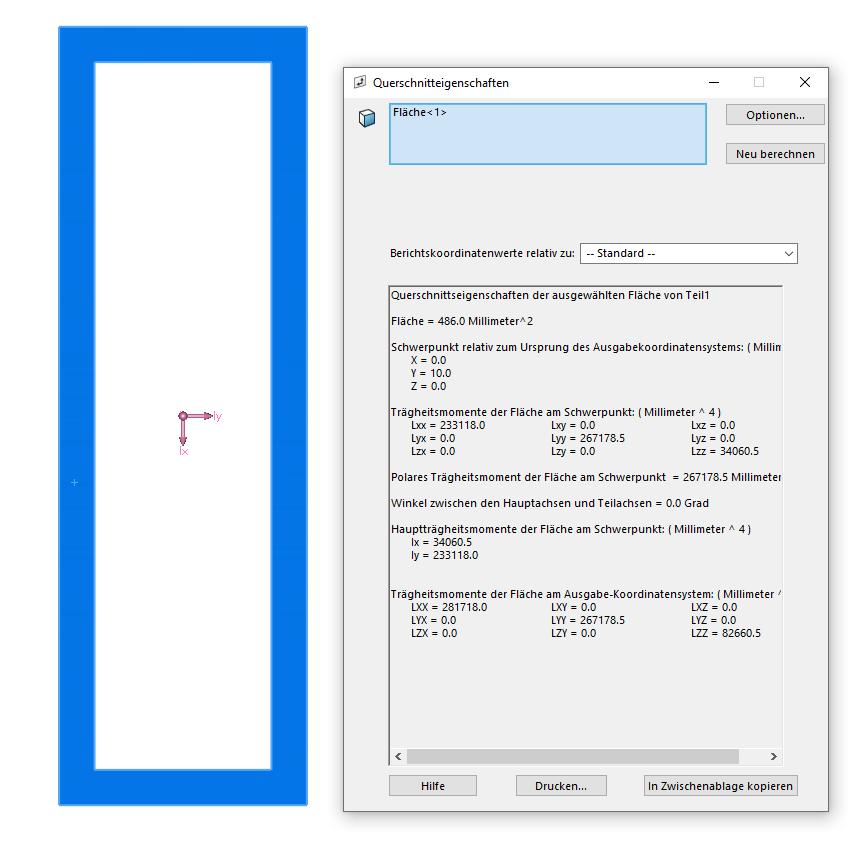

Detaillierte Nachweise der Komponenten können zu Prüfzwecken angefordert werden.

Werkstoff EN AW-6082 T6

WIG

0,8 für nachfolgende Werte fhaz, r

5356

Projektname: Tri-Frame Ständerwerk www.expo-engineering.de

Seite 12 von 40 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Aluminium Schweißverfahren

Korrekturfaktor

Schweißzusatz

EN AW Gurte Streben Verbinder Legierung 6082 6082 6082 Zustand T6 T6 T6 FestigkeitengemäßTabelle 3.2b t - Bereich t ≤ 5 t ≤ 5 5 < t ≤ 15 mm fo = 250 250 260 N / mm2 fu = 290 290 310 N / mm2 fo,haz = 125 125 125 N / mm2 fu,haz = 185 185 185 N / mm2 AbminderungsfaktorengemäßTabelle

- genauberechnet ro,haz = 0,500 0,500 0,481 ru,haz = 0,638 0,638 0,597 Rechenwerte inklusive Korrekturfaktor nachFußnote 4) fo,haz = 100 100 100 N / mm2 fu,haz = 148 148 148 N / mm2 ro,haz = 0,400 0,400 0,385 N / mm2 ru,haz = 0,510 0,510 0,477 N / mm2 E = 70000 N / mm2 Autorisierter Betreiber JC Eventtechnik poKei ruz thcisnArun f ür internen Gebrauch!

3.2b

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

7.1.1

Einzelgurt

Übertragbare Gurtkraft

NRd = +-72,8 kN – aufgrund von WEZ

7.1.2

Doppelgurt

Übertragbare Gurtkraft

NRd = +-16,6 kN – aufgrund von Knicken

7.1.3

Übertragbares Moment

1. MRd = 2 * 16,6 * 0,35 = 11,62 kNm maßgebend!

2. MRd = 72,8 * 0,35 = 25,48 kNm

7.1.4

Diagonalen

Übertragbare Diagonalkraft

NRd = +-14,17 kN – aufgrund von Knicken

7.1.5

Vertikalen

Übertragbare Vertikalenkraft

NRd = +-9,6 kN – aufgrund von Knicken

7.1.6

Übertragbare Querkraft

1. VRd = 2 * 14,17 * sin 45° * sin 57° = 16,8 kN

2. VRd = 2 * 9,6 * sin 57° = 16,1 kN maßgebend! Autorisierter Betreiber

www.expo-engineering.de Seite 13 von 40

gültig als

(mit Stempel und Unterschrift).

Dieses Dokument ist nur

Original

Kopie zur Ansichtrun rüf nenretni cuarbeG h !

Eventtechnik

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

7.1.7 Vorhandene Beanspruchung

Maßgebend ist immer die outdoor Variante 5m hoch

Spannung in den Stäben

maßgebend mit WEZ durch Quernähte

EN AW-6082 T6: Rd = 18,5 / 1,25 * 0,8 = 11,84 kN / cm2

Normalkraft in den Stäben

maßgebend für Verbindung und Knicken

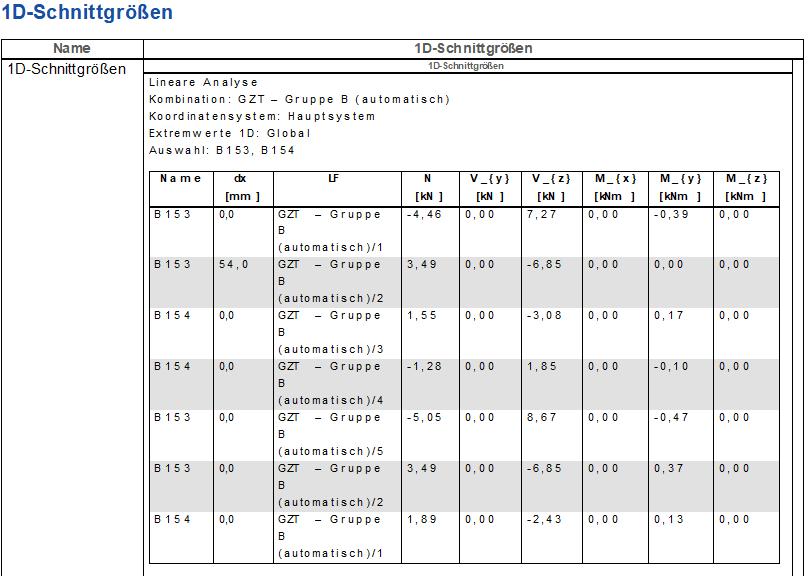

NEd (Einzelgurt) = +10,41 kN / - 5,26 kN zulässig

NEd (Doppelgurt) = + 2,58 kN / - 5,83 kN zulässig

NEd (Diagonalen) = + 2,53 kN / - 2,37 kN zulässig

NEd (Vertikale) = +0,65 kN / - 0,59 kN zulässig

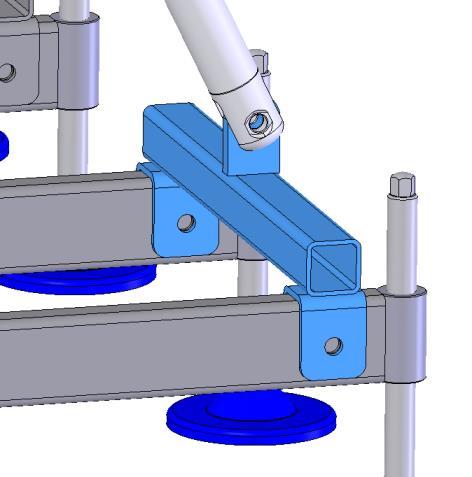

Laschenverbindung auf dem Basement durch Stahl S355 ist höher beanspruchbar als die Traverse.

Überprüfung Aufbau ohne Diagonale (nur indoor bis 4m Höhe)

Last je Triframe Element 1m hoch: H = 0,125 * 1,0 * 1,0 = 0,125 kN

Md = 1,5 * 0,125 * 4 * 2,0 = 1,5 kNm

Gurtkraft Einzelgurt

Nd = 1,5 / 0,35 =+- 4,29 kN

Gurtkraft Doppelgurt

Nd = 1,5 / 0,35 / 2 = +- 2,14 kN

Diagonale

Nd = 1,5 * 0,125 * 4 / 2 / (sin 45° * sin 57°) = 0,63 kN

Vertikale Nd = 1,5 * 0,125 * 4 / 2 / sin 45° = 0,53 kN

Keine erneuten Nachweise erforderlich. Diese Variante braucht zum Tragfähigkeitsnachweis nicht weiter verfolgt werden.

AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 14 von 40

Stempel und Unterschrift).

Dokument ist nur gültig als Original (mit

JCEventtechnik K o epi ruz thcisnArun f ü r internen Gebrauch!

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

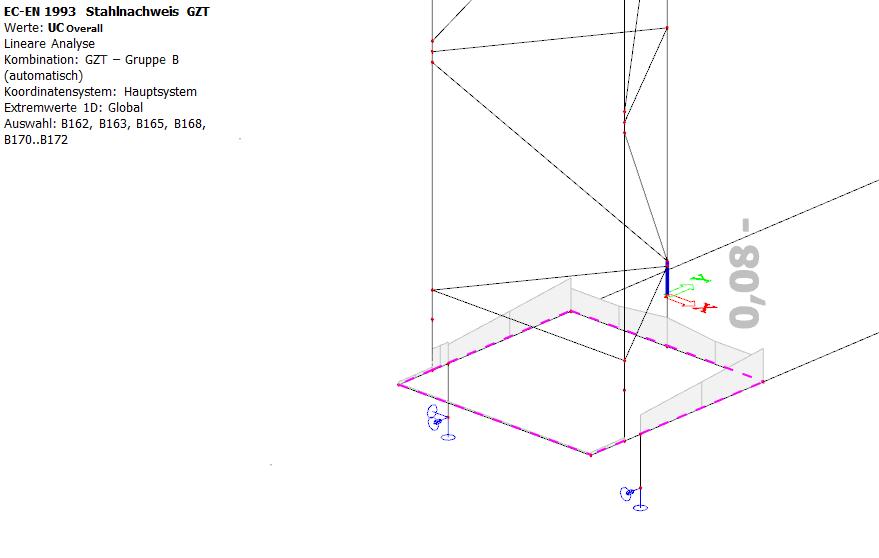

7.2 Basement

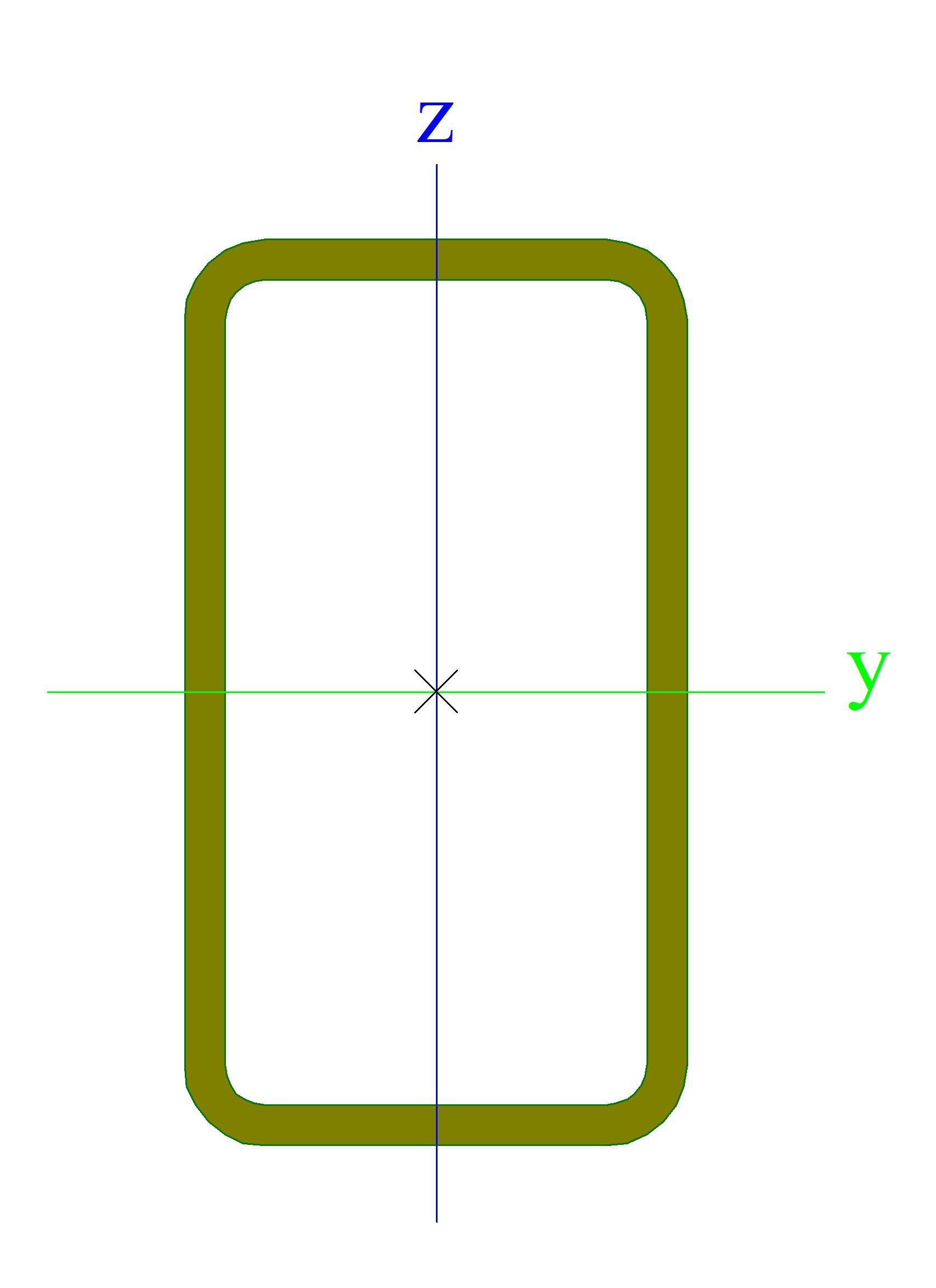

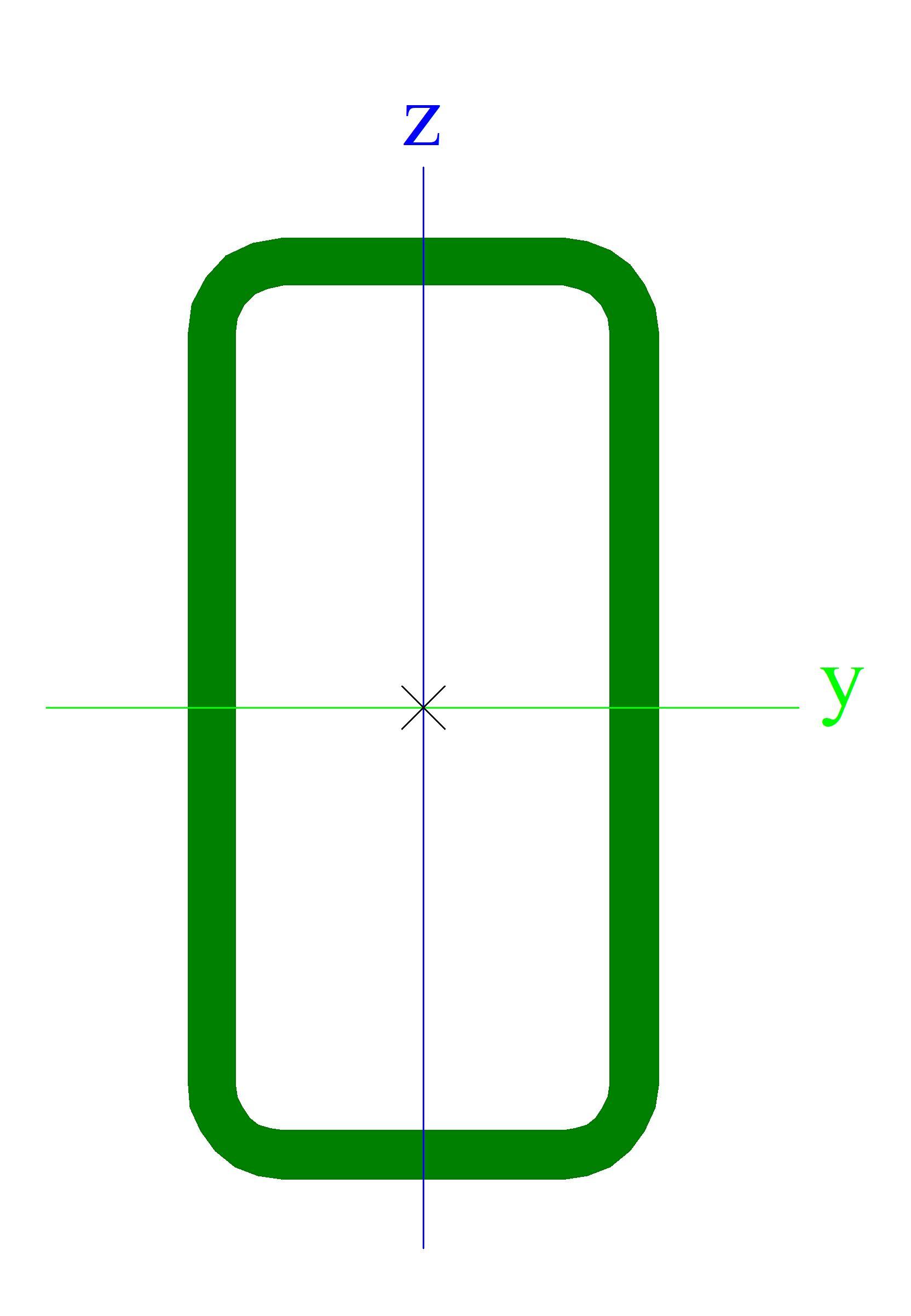

RHP 90x50x4 – S355

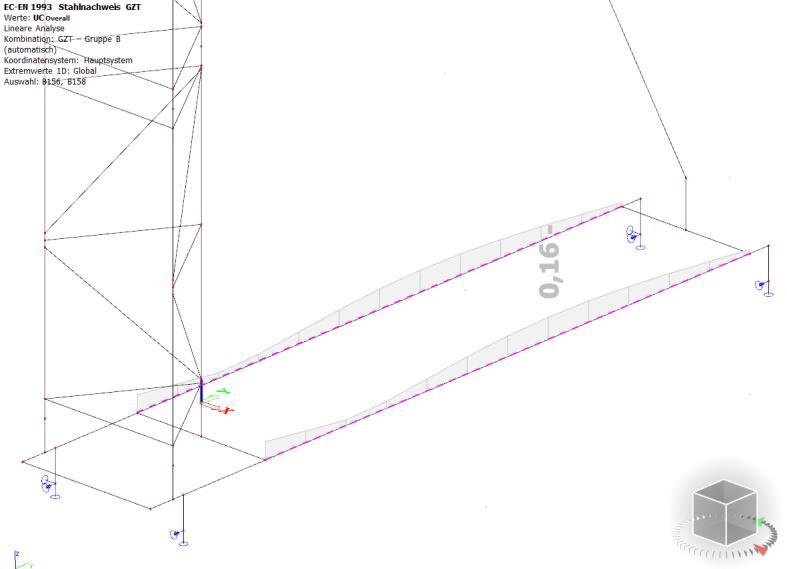

Stahlnachweis inkl. Stabilität

 = 0,08 < 1,0

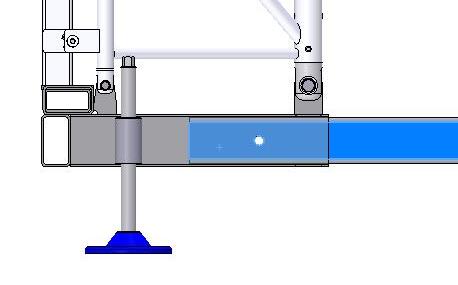

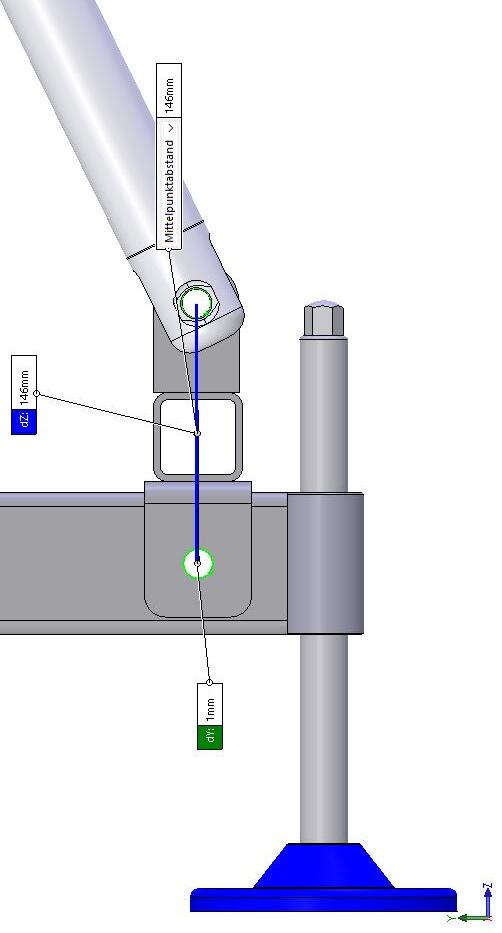

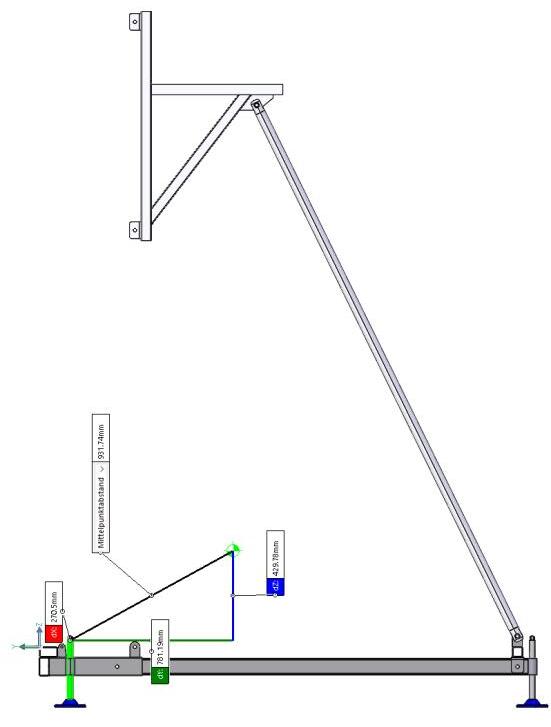

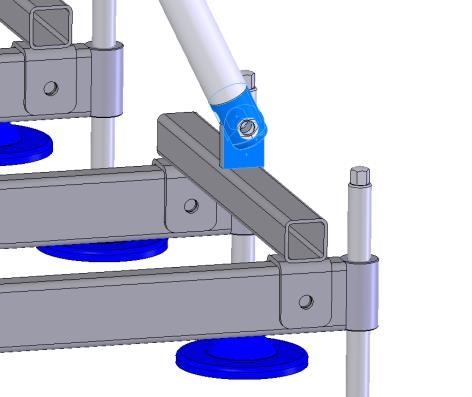

Durchstanzen des Auslegers am Einschub

Einstecktiefe gesamt: e = 240mm

angesetzter Hebel a = 240 * 2/3 = 160mm

Stanzlänge l = 240 * 1/3 = 80mm

www.expo-engineering.de

Seite 15 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses

JC Eventtechnik

A n s thci -

Autorisierter Betreiber

Kopie zur

run rüf nenretni Gebrauch!

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

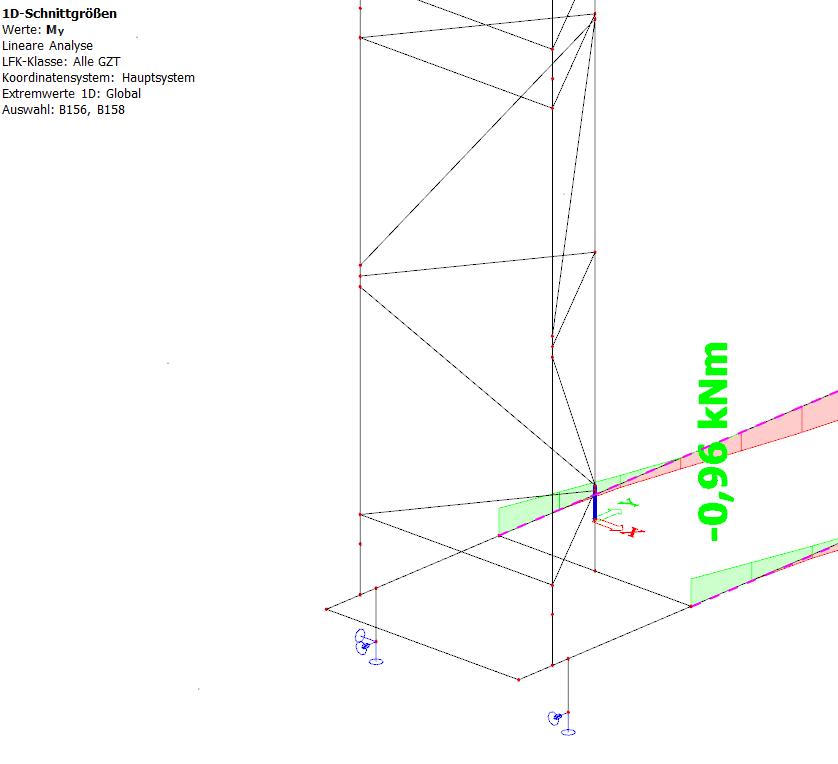

Moment am Anschluss

Md = 0,96 kNm

Vd(Myd) = 0,96 / 0,16 = 6,0 kN

d = 6,0 / ( 2 * 8,0 * 0,4) = 0,94 kN / cm2

ohne Nachweis ok AutorisierterBetreiber

www.expo-engineering.de

Dieses

Seite 16 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

JCEventtechnik eipoK ruz thcisnAnur für internen Gebra u c !h

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

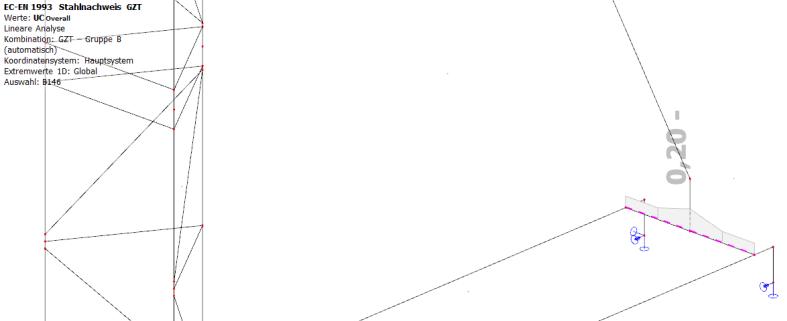

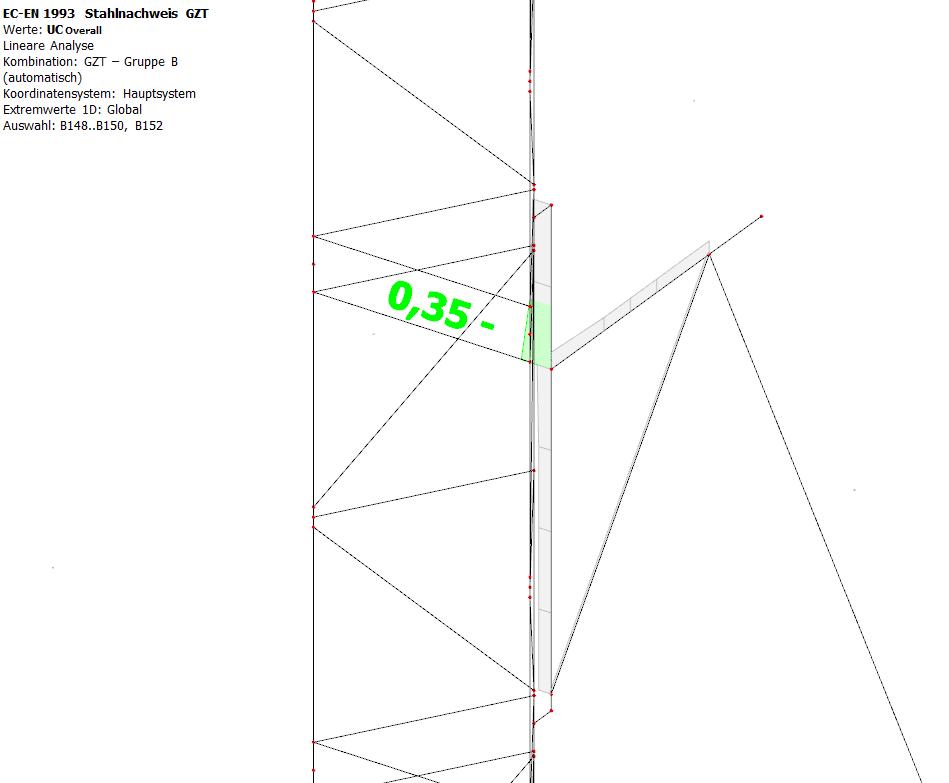

7.3 Ausleger

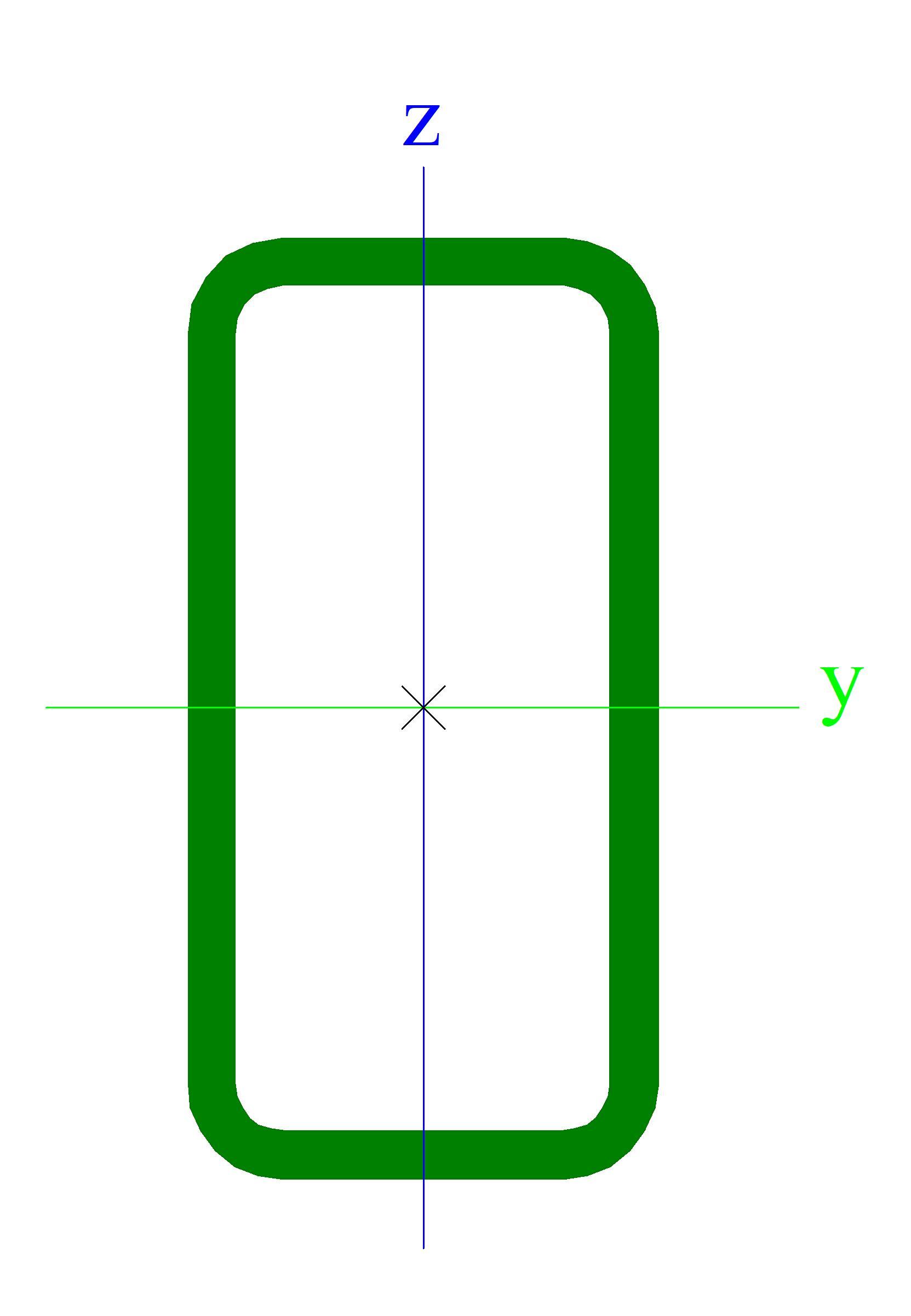

RHP 80x40x4 – S355

Stahlnachweis inkl. Stabilität

 = 0,16 < 1,0 wesentliche Reserven für mehr Ballast vorhanden!

AutorisierterBetreiber

www.expo-engineering.de Seite

Dieses

17 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

JCEventtechnik eipoK ruz Aisn c htnur für internen G e !hcuarb

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

7.4 Diagonalanschlag

RHP 50x50x3 – S355

Stahlnachweis inkl. Stabilität

 = 0,20 < 1,0

Bolzenverbindung: Last Diagonale

1. Nd = - 7,06 kN

Ndh = 7,06 * cos64° = 3,09 kN

Ndv = 7,06 * sin64° = 6,35 kN

2. Nd = +4,13 kN

Ndh = 4,13 * cos64° = 1,81 kN

Ndv = 4,13 * sin64° = 3,71 kN

AutorisierterBetreiber

www.expo-engineering.de

Seite 18 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses

JCEventtechnik eipoK ruz thcisnAnur für internen Gebrauch !

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk www.expo-engineering.de

Erhöhung der vertikalen Kraft am Bolzen durch “Kippeln“

Seite 19 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses

1. V = 3,09

14,6

3,0

15,04 kN 2. V = 1,81 * 14,6 / 3,0 = 8,81 kN 1. res. Vd = ((-6,35 + 15,04)2 + 3,092)0,5 = 9,22 kN 2. res. Vd = ((+3,71 + 8,81)2 + 1,812)0,5 = 12,65 kN d = 15,8mm

JCEventtechnik eipoK z u r Ansicht - nur für int e r nen !hcuarbeG

AutorisierterBetreiber

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

Augenwerkstoff

t-Bereich t<40mm

fy = 355 N/mm2

fu = 490 N/mm2

Dicke Blech t1 = 4 mm innen

t2 = 6 mm außen

s= 2 mm Sielje Seite

d0 = 16,5 mm Loch

Bolzen

fyp = 740 N/mm2

fup = 900 N/mm2

d = 15,9 mm

A = 198,56 mm 2

Wel= 394,63 mm 3

Fv,Rd = 171.552,82 N für2 Schnitte

(1)Fb,Rd = 67.734,00 N für2 xt1 Innenlasche

(2)Fb,Rd = 101.601,00 N für2 xt2 Außenlaschen

(1)Fb,Rd,ser = 27.093,60 N für2 xt1 Innenlasche

(2)Fb,Rd,ser = 40.640,40 N für2 xt2 Außenlaschen

MRd = 438.040,48 Nmm

MRd,ser = 233.621,59 Nmm

Einwirkung Fk = 9,37 kN gesamt

FEd = 12,65 kN gesamt

Mk = 32.795,00 Nmm Md = 44.273,25 Nmm

AutorisierterBetreiber

fest austauschbar grenza grenzc

www.expo-engineering.de Seite 20 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Lochleibung Innenlaschen  = 0,187 0,346 13,2 7,7 Außenlaschen  = 0,125 0,231 12,5 7,0 Augenwerkstoff

t-Bereich t<40mm fy = 355 N/mm

fu = 490 N/mm

K o ip e zur Ansichtnur fü r nenretni !hcuarbeG

JCEventtechnik

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

Lasche

Nd = - 7,06 kN

Ndh = 7,06 * cos64° = 3,09 kN

Ndv = 7,06 * sin64° = 6,35 kN

Md(Ndh) = 3,09 * 5,0 = 15,49 kNcm

Kehlnaht umlaufend a = 3mm

www.expo-engineering.de Seite

21 von 40

ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses Dokument

4,86 cm2 Asw = 2 * 0,3 * 6,0 = 3,6 cm2 Ww = 23,3 / 3,3 = 7,06 cm3  ┴ = 6,35 / 4,86 + 15,49 / 7,06 = 3,50 kN / cm2  ┴ = 3,09 / 3,6 = 0,86 kN / cm2 (3,502 + (3 * 0,862))0,5 = 3,83 kN / cm2  = 3,83 / 43,55 = 0,088 Autorisierter Betreiber JC Eventtechnik K o ipe zur Ansichtnur f ü r nenretni !hcuarbeG

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

7.5 Diagonale

RR 48x4 – EN AW-6082 T6

AutorisierterBetreiber

Nd = - 7,06 kN

Legierung:

fo 25,0 kN / cm2

fu 29,0 kN / cm2

ro,haz 0,4

ru,haz 0,512

BC A

gM1 1,1

gM2 1,25

NEd 7,06 kN

My,Ed 0 kNm

Mz,Ed 0 kNm

sk,y =Lcr,y = 284 cm

sk,z =Lcr,z = 284 cm

A = 5,53 cm 2

Aeff = 5,53 cm 2

Wy = 5,62 cm 3

Wz = 5,62 cm 3

iy = 1,56 cm

iz = 1,56 cm

NRd = 126 kN

M y,Rd = 1,28 kNm

M z,Rd = 1,28 kNm

Bolzen Verbindung

d = 15,8mm

t1 = 15mm – S355

ungeschweißt

w0 = 1,00 a = 0,2 L-0 0,1 lamda-y 3,46 lamda-z 3,46

fy= 6,83

fz= 6,83

cy = 0,08

cz = 0,08

Zenrische Normalkraft:  (N)= 0,71  (M)= 0,00

KombinierterNachweis:  = 0,76

Zenrische Normalkraft: Nbu,Rd= 9,88

t2 = 12,15mm – EN AW-6082 T6

s = 1,35 mm

www.expo-engineering.de Seite 22 von 40

Dieses Dokument ist nur gültig als Original (mit

Stempel

Unterschrift).

und

nenretni Gebrauch!

JCEventtechnik Kopie zur A n s thcirun rüf

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

Augenwerkstoff

t-Bereich t<20mm

fy = 250 N/mm2

fu = 295 N/mm2

Dicke Blech t1 = 15 mm innen

t2 = 12,15 mm außen

s = 1,35 mm Spielje Seite

d0 = 16 mm Loch

Bolzen

fyp = 740 N/mm2

fup = 900 N/mm2

d = 15,8 mm

A = 196,07 mm 2

Wel= 387,23 mm 3

Fv,Rd = 169.401,71 N für2 Schnitte

(1)Fb,Rd = 88.875,00 N fürt1 Innenlasche

(2)Fb,Rd = 143.977,50 N für2 xt2 Außenlaschen

(1)Fb,Rd,ser = 35.550,00 N fürt1 Innenlasche

(2)Fb,Rd,ser = 57.591,00 N für2 xt2 Außenlaschen

MRd = 429.827,44 Nmm

MRd,ser = 229.241,30 Nmm

www.expo-engineering.de Seite 23 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Einwirkung Fk

gesamt FEd = 7,06

gesamt Mk = 29.222,63 Nmm Md = 39.450,54 Nmm fest austauschbar grenza grenz

Lochleibung Innenlasche  = 0,079 0,147 11,6 6,3 Außenlaschen  = 0,049 0,091 11,2 5,9 Bolzen Scheren  = 0,042 0,042 Biegung  = 0,092 0,127 Kombination  = 0,010

= 5,23 kN

JC Eventtechnik K o p ei ruz thcisnArun f ü r internen Gebrauch!

Autorisierter Betreiber

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

7.6 Plattform

RHP 50x50x3 – S355

Stahlnachweis inkl. Stabilität

 = 0,35 < 1,0

Anschluss U

www.expo-engineering.de

Dieses

AutorisierterBetreiber

24 von 40

Seite

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

JCEventtechnik K o pi e ruz thcisnArun üf r internen Gebrauch!

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

AutorisierterBetreiber

Die Bolzenverbindung wurde schon für deutlich höhere Lasten nachgewiesen.

www.expo-engineering.de

Seite 25 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift). res. Vd = (5,052 + 8,672)0,5 = 10,04 kN

Dieses

pi e ruz thcisnArun üf r internen Gebrauch!

JCEventtechnik

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

7.7 Spindeln

Bemessungsreaktionen Rzd

Ryd = 3,60 / 4 = 0,9 kN

www.expo-engineering.de

Seite 26 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses

ipoK e z u r

int e nenr !hcuarbeG

AutorisierterBetreiber JCEventtechnik

Ansicht

nur für

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

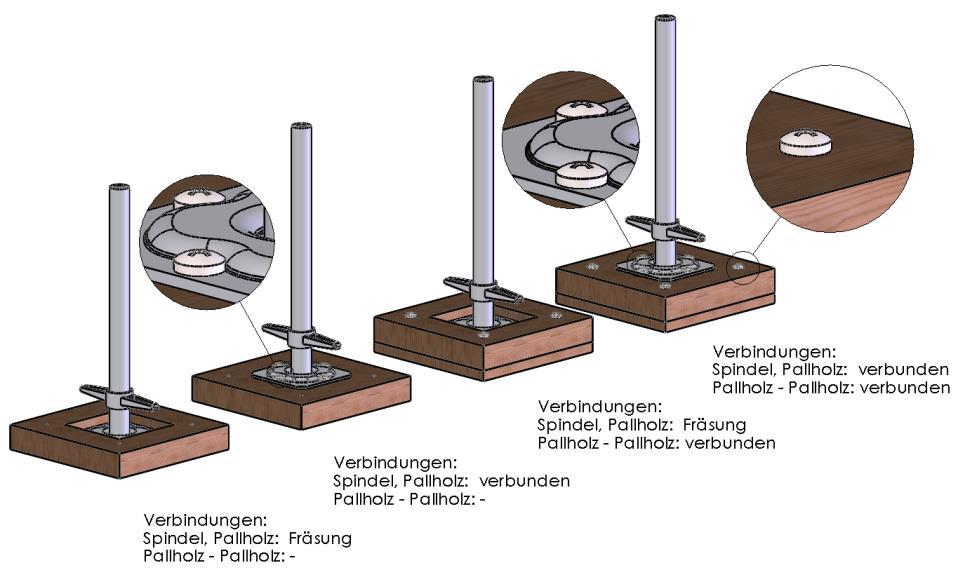

ATC Spindel Base M27 8.8

Herstellerangaben:

Ausreichende Tragfähigkeit auch für höhere Lasten bei 30 cm Ausspiegelung.

www.expo-engineering.de

Dieses

Seite 27 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

A 4,59 [cm²] Material: 8.8 I 1,68 [cm4] fy,k 64,0 [kN/cm²] Wel 1,39 [cm³] Npl,Rd 267,1 [kN] Wpl 2,35 [cm³] Mpl,Rd 136,5 [kNcm] i 0,61 [cm] Vpl,Rd 127,2 [kN] max. Spindelweg: HSpindel 30 cm Lcr 60 cm Einwirkungen: gF 1,00 Nx,k 5,76 [kN] Nx,Ed 5,76 [kN] Hk 0,90 [kN] HEd 0,90 [kN] Mk,0 27,0 [kNcm] MEd,0 27,0 [kNcm] Mk,0,5 13,5 [kNcm] MEd,0,5 13,5 [kNcm] Mk,1 0,0 [kNcm] MEd,1 0,0 [kNcm] Biegeknicken: lquer 1,74 a 0,49 (KL c) c 0,25 F 2,39 Nbu,Rd 66,2 [kN] NEd / Nbu,Rd 0,09 Cmy 0,9 CmLT 0,6 kyy 0,96 kzy 0,58 kmax 0,96 cLT 1,0 Nachweis: Druck und Biegung kombiniert NEd / Nbu,Rd + kyy * MEd / Mpl,Rd 0,28 < 1,0 Spindeltyp: Autorisierter Betreiber JC Eventtechnik eipoK ruz Ansicht - nur für intern e n !hcuarbeG

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

8 Nachweise der Lagesicherheit outdoor

Gemäß DIN EN 13814 werden die günstig wirkenden Eigenlasten mit einem Teilsicherheitsbeiwert von γf = 1,0 und, ungünstig wirkenden Windlasten mit γf = 1,2 und ungünstig wirkenden Verkehrslasten mit γf = 1,3 versehen.

8.1 Kippsicherheit

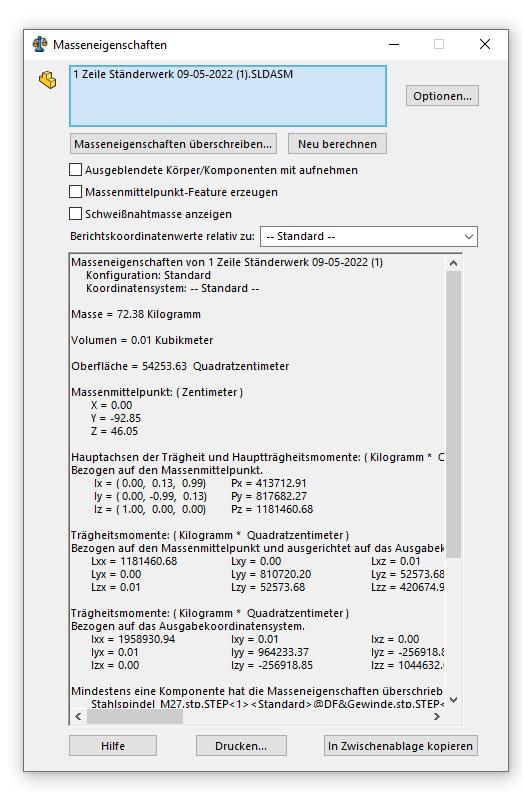

Masse aller ständig installierten Komponenten für alle Varianten

1 Achse

Gk = 0,73 kN, xs = 781mm (hinter vorderem Fußpunkt)

Autorisierter Betreiber

Masse eines Tri-Frame Elementes

1 Achse

Gk = 0,063 kN, xs = 125mm (hinter vorderem Fußpunkt)

Masse eines LED Elementes

1 Achse

Gk = 0,14 kN, xs = 106mm (vor vorderem Fußpunkt)

www.expo-engineering.de

Dieses

Seite 28 von 40

Stempel

Unterschrift).

Dokument ist nur gültig als Original (mit

und

JC Eventtechnik Kopie zur Ansichtrun rüf nenretni uarbeG c h !

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

www.expo-engineering.de Seite 29 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

qp(z<7m) Lasteinzugsbreite 0,41 kN/m2 1,00 m (-) =destabilisierend (1) =Wind frontal (+) =stabilisierend (2) =Wind von hinten Variante outdoor Höhe (m) Bodenfreiheit(m) A(m2) cf WHres. (kN) h*(m) fürWres Mk (kNm) 1Mk´(n =1,2) 2Mk´(n =1,2) 3,00 0,00 3,00 1,30 1,599 1,79 -2,862 -3,435 -3,435 3,00 1,00 2,00 1,80 1,476 2,29 -3,380 -4,056 -4,056 3,00 2,00 1,00 1,80 0,738 2,79 -2,059 -2,471 -2,471 4,00 0,00 4,00 1,30 2,132 2,29 -4,882 -5,859 -5,859 4,00 1,00 3,00 1,80 2,214 2,79 -6,177 -7,412 -7,412 4,00 2,00 2,00 1,80 1,476 3,29 -4,856 -5,827 -5,827 5,00 0,00 5,00 1,30 2,665 2,79 -7,435 -8,922 -8,922 5,00 1,00 4,00 1,30 2,132 3,29 -7,014 -8,417 -8,417 5,00 2,00 3,00 1,80 2,214 3,79 -8,391 -10,069 -10,069 *Spindel +Basementmitmax. 29cmberücksichtigt Höhe (m) Bodenfreiheit(m) A(m2) Gk (kN) 1Mst(kNm) 2Mst(kNm) Gk LED 1Mst 2Mk´(n =1,3) Gk (kN) 1Mst 2Mst 3,00 0,00 3,00 0,19 0,395 0,024 0,840 1,950 -0,116 0,730 1,047 0,570 3,00 1,00 2,00 0,19 0,395 0,024 0,560 1,300 -0,077 0,730 1,047 0,570 3,00 2,00 1,00 0,19 0,395 0,024 0,280 0,650 -0,039 0,730 1,047 0,570 4,00 0,00 4,00 0,25 0,527 0,032 1,120 2,600 -0,154 0,730 1,047 0,570 4,00 1,00 3,00 0,25 0,527 0,032 0,840 1,950 -0,116 0,730 1,047 0,570 4,00 2,00 2,00 0,25 0,527 0,032 0,560 1,300 -0,077 0,730 1,047 0,570 5,00 0,00 5,00 0,32 0,658 0,039 1,400 3,249 -0,193 0,730 1,047 0,570 5,00 1,00 4,00 0,32 0,658 0,039 1,120 2,600 -0,154 0,730 1,047 0,570 5,00 2,00 3,00 0,32 0,658 0,039 0,840 1,950 -0,116 0,730 1,047 0,570 Abstand x = 0,85 m Höhe (m) Bodenfreiheit(m) 1GB(kN) 2GB(kN) GB(kg) 3,00 0,00 0,051 2,166 220 3,00 1,00 1,546 2,593 260 3,00 2,00 0,446 1,403 150 4,00 0,00 1,983 3,964 400 4,00 1,00 4,576 5,074 510 4,00 2,00 3,475 3,885 390 5,00 0,00 4,668 6,231 630 5,00 1,00 4,838 5,833 590 5,00 2,00 7,546 7,015 760 durch LEDModule durch Wind durch Fixture -2,95 -3,97 -4,11 -6,41 durch Tri-Frame -0,04 -1,31 -0,38 -1,69 -3,89 Ballast -6,927 -5,303 -8,506 -7,962 -9,576 2 S Momente (kNm) -2,957 -3,539 -1,916 -5,411 1 S Momente (kNm) AutorisierterBetreiber JCEventtechnik Kopie zur thcisnA - run rüf nretni e n Gebrauch!

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

8.2 Gleitsicherheit

Erläuterung Reibbeiwert: Entscheidend für die Verankerung mit Gewichtsankern (Ballast) ist die Ausführung der Unterpallung am jeweiligen Fußpunkt, hieraus ergibt sich der Reibbeiwert 

Erforderlicher Reibwert 

Material Typ: PA6 – GF30

Für dieses Material ist kein Reibwert in der Norm angegeben. Es werden die Reibwerte der Holzunterpallung angesetzt.

 = 0,6 Reibungsbeiwert für die Gleitfuge Holz-Beton (anzuwenden, wenn der Ballast oder die Spindel mit einer einlagigen oder mehrlagig verbundenen Holzunterpallung auf einer Beton- oder Asphaltfläche aufsteht und der Ballast oder die Spindel jeweils konstruktiv mit der Unterpallung verbunden ist) Die maximale Höhe der Unterpallung darf b/1,2 nicht überschreiten. Gleitsicher!

www.expo-engineering.de Seite 30 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Höhe

Bodenfreiheit(m) WH´(n = 1,2) Gewicht (kN) 3,00 0,00 1,919 3,925 3,00 1,00 1,771 4,072 3,00 2,00 0,886 2,602 4,00 0,00 2,558 6,066 4,00 1,00 2,657 6,896 4,00 2,00 1,771 5,427 5,00 0,00 3,198 8,676 5,00 1,00 2,558 7,998 5,00 2,00 2,657 9,431 2,214 1,476 WHres. (kN) 1,599 2,665 2,132 2,214 erforderlich  0,489 0,435 0,340 0,422 0,385 0,326 0,369 0,320 0,282 1,476 0,738 2,132 AutorisierterBetreiber JCEventtechnik Kopie zur Ansichtrun rüf nenretni uarbeG c h !

(m)

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

8.3 Ballast je Variante outdoor

0,85m vor hinteren Spindeln

Höhe der Spindeln + Basement max. 29cm ist berücksichtigt!

Position des Ballast Schwerpunktes: 85 cm vom hinteren

AutorisierterBetreiber

www.expo-engineering.de Seite

31 von 40

ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses Dokument

Fußpunkt

Höhe (m) Bodenfreiheit (m) Ballast GB (kg) 3,00 0,00 220 3,00 1,00 260 3,00 2,00 150 4,00 0,00 400 4,00 1,00 510 4,00 2,00 390 5,00 0,00 630 5,00 1,00 590 5,00 2,00 760

JCEventtechnik eipoK ruz thcisnAnur für internen Gebrau c h !

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

9 Nachweise der Lagesicherheit indoor – großes Basement

9.1 Kippsicherheit

www.expo-engineering.de Seite 32 von 40

Dieses

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

qH Lasteinzugsbreite 0,125 bis4m 1,00 m Momente 0,0625 über4m (1) =qHfrontal (-) =destabilisierend (2) =qHvonhinten (+) =stabilisierend Variante indoor Höhe (m) Bodenfreiheit(m) A<4m (m2) A>4m (m2) Hres. <4m(kN) Hres. >4m(kN) Hges (kN) *hh<4 (m) *hh>4 (m) Mk (kNm) 3,00 0,00 3,00 0,00 0,375 0,000 0,375 1,79 0,00 -0,671 3,00 1,00 2,00 0,00 0,250 0,000 0,250 2,29 0,00 -0,573 3,00 2,00 1,00 0,00 0,125 0,000 0,125 2,79 0,00 -0,349 4,00 0,00 4,00 0,00 0,500 0,000 0,500 2,29 0,00 -1,145 4,00 1,00 3,00 0,00 0,375 0,000 0,375 2,79 0,00 -1,046 4,00 2,00 2,00 0,00 0,250 0,000 0,250 3,29 0,00 -0,823 5,00 0,00 4,00 1,00 0,500 0,063 0,563 2,29 4,79 -1,444 5,00 1,00 3,00 1,00 0,375 0,063 0,438 2,79 4,79 -1,346 5,00 2,00 2,00 1,00 0,250 0,063 0,313 3,29 4,79 -1,122 6,00 0,00 4,00 2,00 0,500 0,125 0,625 2,29 5,29 -1,806 6,00 1,00 3,00 2,00 0,375 0,125 0,500 2,79 5,29 -1,708 6,00 2,00 2,00 2,00 0,250 0,125 0,375 3,29 5,29 -1,484 7,00 0,00 4,00 3,00 0,500 0,188 0,688 2,29 5,79 -2,231 7,00 1,00 3,00 3,00 0,375 0,188 0,563 2,79 5,79 -2,132 7,00 2,00 2,00 3,00 0,250 0,188 0,438 3,29 5,79 -1,908 8,00 0,00 4,00 4,00 0,500 0,250 0,750 2,29 6,29 -2,718 8,00 1,00 3,00 4,00 0,375 0,250 0,625 2,79 6,29 -2,619 8,00 2,00 2,00 4,00 0,250 0,250 0,500 3,29 6,29 -2,395 *Spindel +Basementmitmax. 29cmberücksichtigt Höhe (m) Bodenfreiheit(m) A(m2) Gk(kN) 1Mst(kNm) 2Mst(kNm) GkLED 1Mst 2Mk´(n =1,3) Gk(kN) 1Mst 2Mst 3,00 0,00 3,00 0,19 0,395 0,024 0,840 1,950 -0,116 0,730 1,047 0,570 3,00 1,00 2,00 0,19 0,395 0,024 0,560 1,300 -0,077 0,730 1,047 0,570 3,00 2,00 1,00 0,19 0,395 0,024 0,280 0,650 -0,039 0,730 1,047 0,570 4,00 0,00 4,00 0,25 0,527 0,032 1,120 2,600 -0,154 0,730 1,047 0,570 4,00 1,00 3,00 0,25 0,527 0,032 0,840 1,950 -0,116 0,730 1,047 0,570 4,00 2,00 2,00 0,25 0,527 0,032 0,560 1,300 -0,077 0,730 1,047 0,570 5,00 0,00 5,00 0,32 0,658 0,039 1,400 3,249 -0,193 0,730 1,047 0,570 5,00 1,00 4,00 0,32 0,658 0,039 1,120 2,600 -0,154 0,730 1,047 0,570 5,00 2,00 3,00 0,32 0,658 0,039 0,840 1,950 -0,116 0,730 1,047 0,570 6,00 0,00 6,00 0,38 0,790 0,047 1,680 3,899 -0,232 0,730 1,047 0,570 6,00 1,00 5,00 0,38 0,790 0,047 1,400 3,249 -0,193 0,730 1,047 0,570 6,00 2,00 4,00 0,38 0,790 0,047 1,120 2,600 -0,154 0,730 1,047 0,570 7,00 0,00 7,00 0,44 0,922 0,055 1,960 4,549 -0,270 0,730 1,047 0,570 7,00 1,00 6,00 0,44 0,922 0,055 1,680 3,899 -0,232 0,730 1,047 0,570 7,00 2,00 5,00 0,44 0,922 0,055 1,400 3,249 -0,193 0,730 1,047 0,570 8,00 0,00 8,00 0,50 1,053 0,063 2,240 5,199 -0,309 0,730 1,047 0,570 8,00 1,00 7,00 0,50 1,053 0,063 1,960 4,549 -0,270 0,730 1,047 0,570 8,00 2,00 6,00 0,50 1,053 0,063 1,680 3,899 -0,232 0,730 1,047 0,570 je Spalte durchTri-Frame durchLEDModule durchFixture Autorisierter Betreiber JC Eventtechnik ipoK e z ur Ansicht - nur für i nt nenre !hcuarbeG

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk www.expo-engineering.de

Seite

von

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift). Abstand x = 0,85 m Höhe (m) Bodenfreiheit (m) 1GB (kN) 2GB (kN) GB (kg) 3,00 0,00 0,142 20 3,00 1,00 0,041 10 3,00 2,00 0 4,00 0,00 0,511 60 4,00 1,00 0,411 50 4,00 2,00 0,218 30 5,00 0,00 0,753 80 5,00 1,00 0,652 70 5,00 2,00 0,460 50 6,00 0,00 1,041 110 6,00 1,00 0,940 100 6,00 2,00 0,748 80 7,00 0,00 1,374 140 7,00 1,00 1,273 130 7,00 2,00 1,081 110 8,00 0,00 1,753 180 8,00 1,00 1,653 170 8,00 2,00 1,460 150 Ballast 1 S Momente (kNm) 2 S Momente (kNm) 2,72 -0,193 2,17 -0,056 1,74 0,206 3,03 -0,698 2,48 -0,560 2,96 2,53 -0,890 -0,628 2,05 -0,298 3,51 -1,028 3,93 -1,420 3,38 -1,283 2,95 -1,021 4,29 -1,875 3,74 -1,738 3,31 -1,476 4,58 -2,393 4,03 3,60 -2,256 -1,993

Betreiber JCEventtechnik

zur Ansi c thrun rüf nenretni G e brauch!

Autorisierter

Kopie

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

9.2 Gleitsicherheit

Erläuterung Reibbeiwert: Entscheidend für die Verankerung mit Gewichtsankern (Ballast) ist die Ausführung der Unterpallung am jeweiligen Fußpunkt, hieraus ergibt sich der Reibbeiwert

Material Typ: PA6 – GF30

www.expo-engineering.de Seite 34 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).



Erforderlicher Reibwert 



Höhe (m) Bodenfreiheit(m) Gewicht (kN) 3,00 0,00 1,901 3,00 1,00 1,520 3,00 2,00 1,199 4,00 0,00 2,613 4,00 1,00 2,233 4,00 2,00 1,760 5,00 0,00 3,198 5,00 1,00 2,817 5,00 2,00 2,345 6,00 0,00 3,829 6,00 1,00 3,448 6,00 2,00 2,976 7,00 0,00 4,505 7,00 1,00 4,124 7,00 2,00 3,652 8,00 0,00 5,227 8,00 1,00 4,847 8,00 2,00 4,374 Hres. (kN) erforderlich  0,375 0,197 0,250 0,164 0,125 0,104 0,500 0,191 0,375 0,168 0,250 0,142 0,563 0,176 0,438 0,155 0,625 0,313 0,133 0,625 0,500 0,375 0,500 0,163 0,145 0,126 0,153 0,136 0,120 0,143 0,129 0,114 0,688 0,563 0,438 0,750

Gleitsicher, da

0,2

eipoK ruz

internen Gebrau c h !

AutorisierterBetreiber JCEventtechnik

thcisnA

nur für

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

9.3 Ballast je Variante

Höhe der Spindeln + Basement max. 29cm ist berücksichtigt!

35 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

www.expo-engineering.de Seite

Dieses

Höhe (m) Bodenfreiheit (m) GB (kg) 3,00 0,00 20 3,00 1,00 10 3,00 2,00 0 4,00 0,00 60 4,00 1,00 50 4,00 2,00 30 5,00 0,00 80 5,00 1,00 70 5,00 2,00 50 6,00 0,00 110 6,00 1,00 100 6,00 2,00 80 7,00 0,00 140 7,00 1,00 130 7,00 2,00 110 8,00 0,00 180 8,00 1,00 170 8,00 2,00 150

Position des Ballasts s. 8.3: 85cm vor den hinteren Spindeln

JC Eventtechnik eipoK ruz thcisnAnur für internen Gebrau c h !

Autorisierter Betreiber

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

10 Nachweise der Lagesicherheit indoor – kleines Basement

Das kleine Basement ist um 1m kürzer und wird ohne Diagonale bis max. 5m Höhe im Innenraum und ohne Diagonale verwendet.

Gk = 0,40 kN

Position x = 328 mm (hinter vorderem Fußpunkt)

AutorisierterBetreiber

www.expo-engineering.de

Seite 36 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Dieses

JCEventtechnikeipoK ruz thcisnAnur für internen Gebrauc h !

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

10.1 Kippsicherheit

AutorisierterBetreiber

www.expo-engineering.de Seite 37 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

qH Lasteinzugsbreite 0,125 bis4m 1,00 m Momente 0,0625 über4m (1) =qHfrontal (-) =destabilisierend (2) =qHvonhinten (+) =stabilisierend Variante indoor Höhe (m) Bodenfreiheit(m) A<4m (m2) A>4m (m2) Hres. <4m(kN) Hres. >4m(kN) Hges (kN) *hh<4 (m) *hh>4 (m) Mk (kNm) 3,00 0,00 3,00 0,00 0,375 0,000 0,375 1,79 0,00 -0,671 3,00 1,00 2,00 0,00 0,250 0,000 0,250 2,29 0,00 -0,573 3,00 2,00 1,00 0,00 0,125 0,000 0,125 2,79 0,00 -0,349 4,00 0,00 4,00 0,00 0,500 0,000 0,500 2,29 0,00 -1,145 4,00 1,00 3,00 0,00 0,375 0,000 0,375 2,79 0,00 -1,046 4,00 2,00 2,00 0,00 0,250 0,000 0,250 3,29 0,00 -0,823 5,00 0,00 4,00 1,00 0,500 0,063 0,563 2,29 4,79 -1,444 5,00 1,00 3,00 1,00 0,375 0,063 0,438 2,79 4,79 -1,346 5,00 2,00 2,00 1,00 0,250 0,063 0,313 3,29 4,79 -1,122 *Spindel +Basementmitmax. 29cmberücksichtigt Höhe (m) Bodenfreiheit(m) A(m2) Gk (kN) 1Mst(kNm) 2Mst(kNm) Gk LED 1Mst 2Mk´(n =1,3) Gk (kN) 1Mst 2Mst 3,00 0,00 3,00 0,19 0,206 0,024 0,840 1,110 -0,116 0,400 0,355 0,131 3,00 1,00 2,00 0,19 0,206 0,024 0,560 0,740 -0,077 0,400 0,355 0,131 3,00 2,00 1,00 0,19 0,206 0,024 0,280 0,370 -0,039 0,400 0,355 0,131 4,00 0,00 4,00 0,25 0,275 0,032 1,120 1,480 -0,154 0,400 0,355 0,131 4,00 1,00 3,00 0,25 0,275 0,032 0,840 1,110 -0,116 0,400 0,355 0,131 4,00 2,00 2,00 0,25 0,275 0,032 0,560 0,740 -0,077 0,400 0,355 0,131 5,00 0,00 5,00 0,32 0,343 0,039 1,400 1,849 -0,193 0,400 0,355 0,131 5,00 1,00 4,00 0,32 0,343 0,039 1,120 1,480 -0,154 0,400 0,355 0,131 5,00 2,00 3,00 0,32 0,343 0,039 0,840 1,110 -0,116 0,400 0,355 0,131 Abstandx = 0,20 m Höhe (m) Bodenfreiheit(m) 1GB(kN) 2GB(kN) GB(kg) 3,00 0,00 0,623 70 3,00 1,00 0,488 50 3,00 2,00 0,229 30 4,00 0,00 1,120 120 4,00 1,00 0,985 100 4,00 2,00 0,726 80 5,00 0,00 1,445 150 5,00 1,00 1,310 140 5,00 2,00 1,051 110 je Spalte durchTri-Frame durchLEDModule durchFixture Ballast 1S Momente (kNm) 2S Momente (kNm) 1,00 -0,632 0,73 -0,495 0,58 -0,233 0,96 -1,137 0,69 -0,999 0,55 -0,737 1,10 -1,467 0,83 -1,329 0,69 -1,067

JCEventtechnik K o ip e zur Ansichtnur fü r nenretni !hcuarbeG

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

10.2 Gleitsicherheit

Erläuterung Reibbeiwert: Entscheidend für die Verankerung mit Gewichtsankern (Ballast) ist die Ausführung der Unterpallung am jeweiligen Fußpunkt, hieraus ergibt sich der Reibbeiwert 

Erforderlicher Reibwert 

Material Typ: PA6 – GF30

www.expo-engineering.de Seite 38 von 40

Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Gleitsicher, da  > 0,2 Höhe (m) Bodenfreiheit(m) Gewicht (kN) 3,00 0,00 2,052 3,00 1,00 1,637 3,00 2,00 1,098 4,00 0,00 2,892 4,00 1,00 2,477 4,00 2,00 1,938 5,00 0,00 3,560 5,00 1,00 3,145 5,00 2,00 2,606 Hres. (kN) erforderlich  0,375 0,183 0,250 0,153 0,125 0,114 0,500 0,173 0,375 0,151 0,250 0,129 0,563 0,158 0,438 0,139 0,313 0,120 Autorisierter Betreiber

eipoK

!hcuarbeG

JC Eventtechnik

ruz A n s ichtnur für internen

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk www.expo-engineering.de

10.3 Ballast je Variante

Höhe der Spindeln + Basement max. 29cm ist berücksichtigt!

Seite 39 von 40 Dieses Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

Position des Ballasts: 20cm vor den hinteren Spindeln Höhe (m) Bodenfreiheit (m) GB (kg) 3,00 0,00 70 3,00 1,00 50 3,00 2,00 30 4,00 0,00 120 4,00 1,00 100 4,00 2,00 80 5,00 0,00 150 5,00 1,00 140 5,00 2,00 110

Betreiber

Kopi e z u r thcisnA -

e rnen Gebrauch!

Autorisierter

JCEventtechnik

run rüf itn

Projekt-Nr.: 2022-0282

Auftraggeber: JC Eventtechnik GmbH

Projektname: Tri-Frame Ständerwerk

11 Unterpallung outdoor

Pallholz Platte 30cm x 30cm – t = 21mm

(Multiplex)

A = 0,09 m2

Pk < 10 kN

 = 111 kN / m2 < 150 kN / m2

12 Schlussbemerkungen

Die Konstruktion wurde gemäß den derzeit gültigen Normen und Bestimmungen berechnet und für die im Kapitel „Lastannahmen“ beschriebenen Belastungen als ausreichend tragfähig nachgewiesen, sofern die Anforderungen und Hinweise in diesem Dokument – insbesondere die in Kapitel 1 – beachtet werden.

www.expo-engineering.de Seite

Dieses

40 von 40

Dokument ist nur gültig als Original (mit Stempel und Unterschrift).

JC Eventtechnik eipoK uz r Ansicht - nur für inter n ne !hcuarbeG

Autorisierter Betreiber

AutorisierterBetreiber JCEventtechnik K op ie zur Ansichtnur f rü nenretni !hcuarbeG

Anlage zur Statischen Berechnung - EDV-Ausgabe -

Projekt-Nr.:

Auftraggeber:

Projekt:

Bearbeiter:

Datum:

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - outdoor

Lück

27. 05. 2022

AutorisierterBetreiber

Expo Engineering GmbH

Suerkamp 14

D-59302 Oelde

fon: +49 (0) 2520 931 62 - 0

fax: +49 (0) 2520 931 62 - 210

email: info@expo-engineering.de

2/57 www.expo-engineering.de

zur thcisnA -

nretni e n Gebrauch!

JCEventtechnik Kopie

run rüf

-Leerseite1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 3 2. Projekt 5 3. Struktur 6 3.1. Querschnitte 6 3.2. Material 13 3.3. Knoten 14 3.4. Stäbe 15 3.5. Gelenke 20 3.6. Knotenauflager 20 3.7. Analysemodel Knotennummerierung 21 3.8. Analysemodel Stabnummerierung 21 4. Lasten 22 4.1. Lastfälle 22 4.1.1. Lastfälle - LC1 22 4.1.1.1. Darstellung Lasten 22 4.1.1.2. Resultierende 22 4.1.2. Lastfälle - LC2 22 4.1.2.1. Darstellung Lasten 23 4.1.2.2. Knotenlast 23 4.1.2.3. Resultierende 23 4.1.3. Lastfälle - LC3 23 4.1.3.1. Darstellung Lasten 24 4.1.3.2. Linienlast 24 4.1.3.3. Resultierende 24 4.1.4. Lastfälle - LC4 24 4.1.4.1. Darstellung Lasten 25 4.1.4.2. Linienlast 25 4.1.4.3. Resultierende 25 4.1.5. Lastfälle - LC5 25 4.1.5.1. Darstellung Lasten 26 4.1.5.2. Knotenlast 26 4.1.5.3. Resultierende 26 4.1.6. Lastfälle - LC6 27 4.1.6.1. Darstellung Lasten 27 4.1.6.2. Knotenlast 27 4.1.6.3. Resultierende 27 4.1.7. Lastfälle - LC7 28 4.1.7.1. Darstellung Lasten 28 4.1.7.2. Knotenlast 28 4.1.7.3. Resultierende 29 4.1.8. Lastfälle - LC8 29 4.1.8.1. Darstellung Lasten 29 4.1.8.2. Knotenlast 30 4.1.8.3. Resultierende 30 4.1.9. Lastfälle - LC9 30 4.1.9.1. Darstellung Lasten 31 4.1.9.2. Knotenlast 31 4.1.9.3. Resultierende 31 4.1.10. Lastfälle - LC10 32 4.1.10.1. Darstellung Lasten 32 4.1.10.2. Knotenlast 32 4.1.10.3. Resultierende 32 4.1.11. Lastfälle - LC11 33 4.1.11.1. Darstellung Lasten 33 4.1.11.2. Linienlast 33 4.1.11.3. Resultierende 33 5. Kombinatorik 35 5.1. Lastfälle 35 5.2. Lastgruppen 35 5.3. Kombinationen 35 5.4. Kombinationsvorschrift 35 6. Ergebnisse 37 6.1. 1D Teile - Schnittgrößen 37 6.1.1. 1D Teile - Schnittgrößen 37 6.1.1.1. EC-EN 1993 Stahlnachweis GZT 38 6.1.2. 1D Teile - Schnittgrößen 38 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 3/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnikKopie zur Ansichtn u r rüf nenretni hcuarbeG !

AutorisierterBetreiber

6.1.2.1. EC-EN 1993 Stahlnachweis GZT 40 6.1.3. 1D Teile - Schnittgrößen 40 6.1.3.1. EC-EN 1993 Stahlnachweis GZT 41 6.1.4. 1D Teile - Schnittgrößen 41 6.1.4.1. EC-EN 1993 Stahlnachweis GZT 42 6.1.5. 1D Teile - Schnittgrößen 43 6.1.5.1. EC-EN 1993 Stahlnachweis GZT 44 6.1.6. 1D Teile - Schnittgrößen 44 6.1.6.1. EC-EN 1993 Stahlnachweis GZT 46 6.1.7. 1D Teile - Schnittgrößen 46 6.1.7.1. EC-EN 1993 Stahlnachweis GZT 48 6.1.8. 1D Teile - Schnittgrößen 48 6.1.8.1. EC-EN 1993 Stahlnachweis GZT 49 6.1.9. 1D Teile - Schnittgrößen 49 6.1.9.1. EC-EN 1993 Stahlnachweis GZT 51 6.1.10. 1D Teile - Schnittgrößen 51 6.1.10.1. EC-EN 1993 Stahlnachweis GZT 52 6.1.11. 1D Teile - Schnittgrößen 53 6.1.11.1. EC-EN 1993 Stahlnachweis GZT 54 6.2. Kombinationen 54 6.2.1. Kombinationen - GZT – Gruppe B (automatisch) 54 6.2.1.1. Reaktionen 55 6.2.2. Kombinationen - GZG – char. (automatisch) 56 6.2.2.1. Reaktionen 56

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 4/57 www.expo-engineering.de

2022-0282 Projekt-Nr.: JC Eventtechnik GmbH

JCEventtechnik K o pi e ruz thcisnArun üf r internen Gebrauch!

2. Projekt

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt:

Lizenzname Expo Engineering

Lizenznummer 671965

Projekt JC Eventtechnik GmbH

Teil Tri- Frame Ständerwerk - outdoor

Beschreibung 2022-0282

Bearbeiter Lück

Datum 27. 05. 2022

Rahmen XYZ

Norm EC-EN

Name der Projektdatei 2022-0282 Tri-Frame Ständerwerk outdoor.esa

Pfad der Projektdatei C:\Users\michael.lueck \01-Projekte Mick\JC Eventtechnik \2022-0282 Ständerwerk für LED Frames \02 Berechnungen \

Autorisierter Betreiber

Struktur

Anzahl Knoten:

Anzahl Stäbe:

Anzahl 2D-Teile: 0 Anzahl Körper: 0 Anzahl Querschnitte: 11 Anzahl Lastfälle:

Anzahl Materialien:

Erdbeschleunigung [m/s 2]

118

185

9,810

5/57

www.expo-engineering.de

JC Eventtechnik Kopie zur Ansich trun rüf nenretni beG r a u c h!

3. Struktur

3.1. Querschnitte

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282

CS1 Typ KHP Detailliert 48,3; 4,5 Formcode 3 - Rundrohr Stabformtyp Dünnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 6,19 Ay [cm 2], Az [cm 2] 3,94 3,94 Iy [cm 4], Iz [cm 4] 15,01 15,01 iy [mm], iz [mm] 15,6 15,6 Wely [cm 3], Welz [cm 3] 6,21 6,21 Wply [cm 3], Wplz [cm 3] 8,66 8,66 Mply+ [kNcm], Mply- [kNcm] 216,52 216,52 Mplz+ [kNcm], Mplz- [kNcm] 216,52 216,52 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 29,70 0,00 0,0 0,0 Bild CS2 Typ KHP Detailliert 30,0; 3,0 Formcode 3 - Rundrohr Stabformtyp Dünnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 2,54 Ay [cm 2], Az [cm 2] 1,62 1,62 Iy [cm 4], Iz [cm 4] 2,35 2,35 iy [mm], iz [mm] 9,6 9,6 Wely [cm 3], Welz [cm 3] 1,56 1,56 Wply [cm 3], Wplz [cm 3] 2,20 2,20 Mply+ [kNcm], Mply- [kNcm] 54,88 54,88 Mplz+ [kNcm], Mplz- [kNcm] 54,88 54,88 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 4,64 0,00 0,0 0,0 Bild

Auftraggeber:

Frame Ständerwerk - outdoor Projekt: 6/57 www.expo-engineering.de

JCEventtechnik Kopi e z u r thcisnA - run rüf itn e rnen Gebrauch!

Tri-

AutorisierterBetreiber

JC Eventtechnik GmbH

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt:

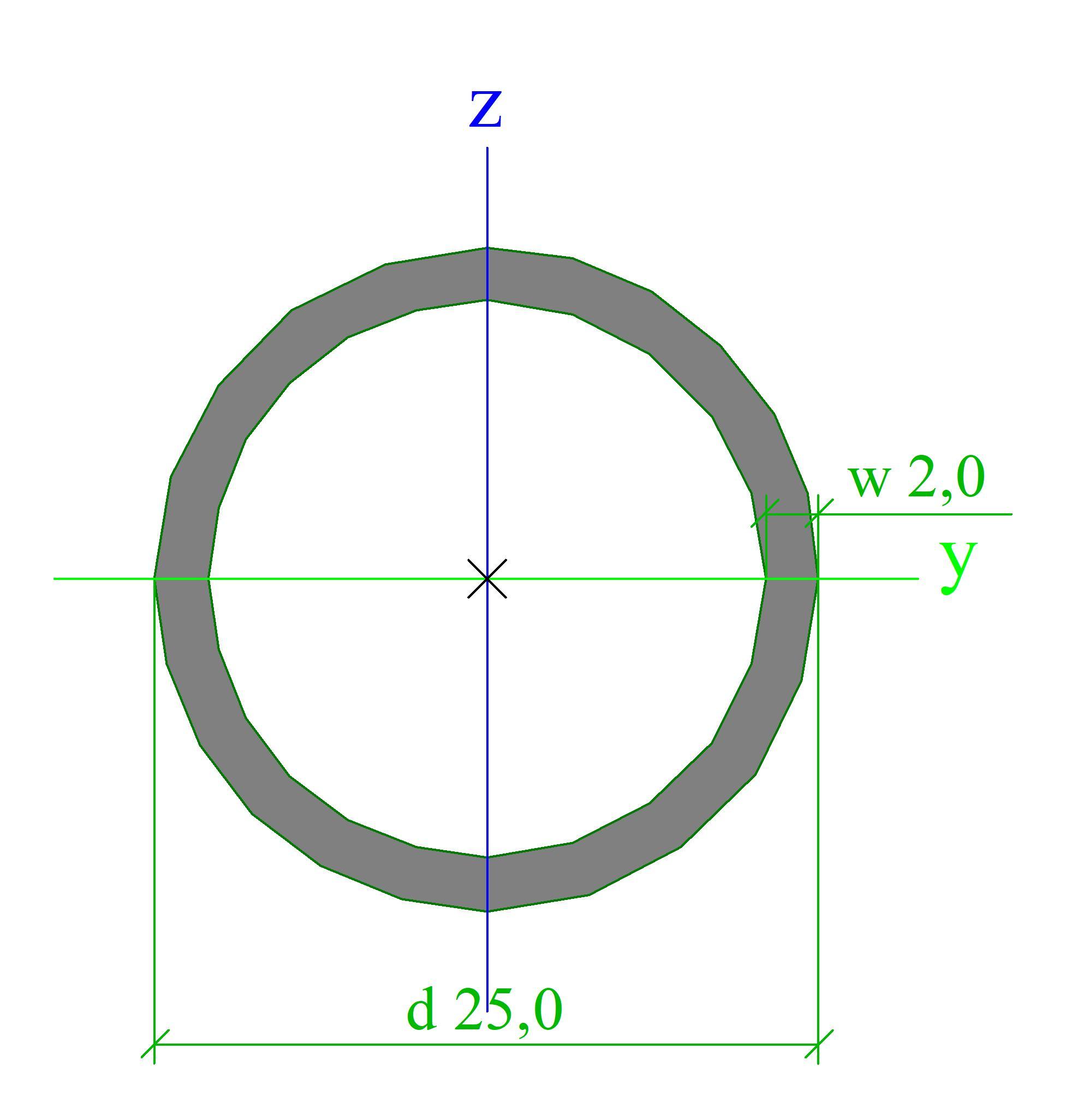

CS3

Detailliert 25,0;

Formcode

Rundrohr Stabformtyp

ünnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 1,45 Ay [cm 2], Az [cm 2] 0,92 0,92 Iy [cm 4], Iz [cm 4] 0,96 0,96 iy [mm], iz [mm] 8,2 8,2 Wely [cm 3], Welz [cm 3] 0,77 0,77 Wply [cm 3], Wplz [cm 3] 1,06 1,06 Mply+ [kNcm], Mply- [kNcm] 26,51 26,51 Mplz+ [kNcm], Mplz- [kNcm] 26,51 26,51 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 1,91 0,00 0,0 0,0 Bild

Typ KHP

2,0

3 -

CS4

2022-0282 Projekt-Nr.:

7/57 www.expo-engineering.de

Betreiber

eipoK uz

Autorisierter

JC Eventtechnik

r Ansicht - nur für int e r n ne !hcuarbeG

2022-0282

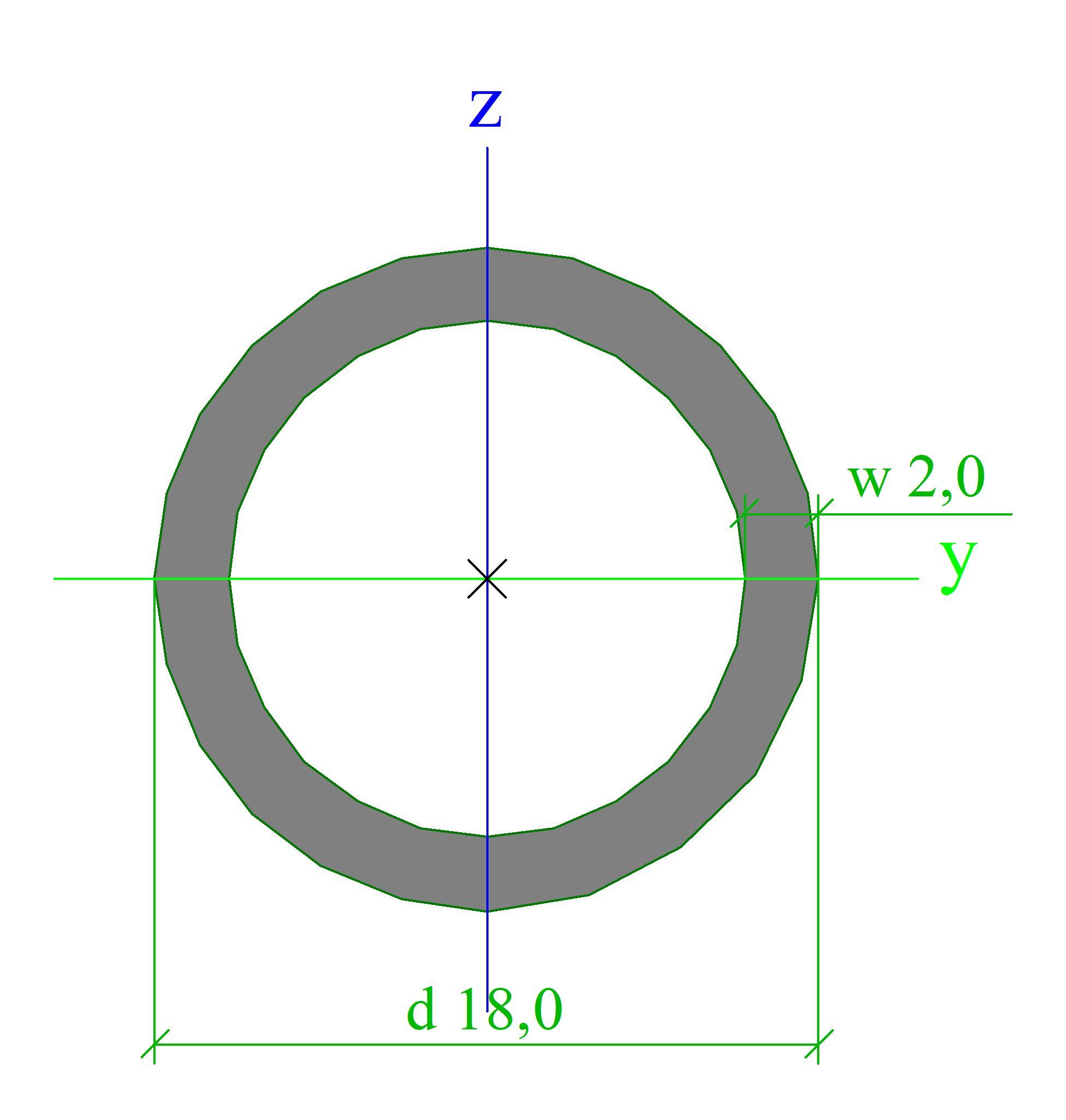

Typ KHP Detailliert 18,0; 2,0 Formcode 3 - Rundrohr Stabformtyp Dünnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 1,01 Ay [cm 2], Az [cm 2] 0,64 0,64 Iy [cm 4], Iz [cm 4] 0,33 0,33 iy [mm], iz [mm] 5,7 5,7 Wely [cm 3], Welz [cm 3] 0,36 0,36 Wply [cm 3], Wplz [cm 3] 0,51 0,51 Mply+ [kNcm], Mply- [kNcm] 12,86 12,86 Mplz+ [kNcm], Mplz- [kNcm] 12,86 12,86 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 0,64 0,00 0,0 0,0 Bild CS5 Typ CFRHS90X50X4 Formcode 2 - Rechteckige Hohlprofile Stabformtyp Dünnwandig Materialangabe S 355 Herstellung kaltgeformt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 10,15 Ay [cm 2], Az [cm 2] 3,62 6,52 Iy [cm 4], Iz [cm 4] 102,71 40,71 iy [mm], iz [mm] 31,8 20,0 Wely [cm 3], Welz [cm 3] 22,82 16,28 Wply [cm 3], Wplz [cm 3] 28,82 19,09 Mply+ [kNcm], Mply- [kNcm] 1022,12 1022,12 Mplz+ [kNcm], Mplz- [kNcm] 677,03 677,03 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 97,70 472,50 0,0 0,0 Bild

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 8/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik eipoK ruz Ansicht - nur für inter n e n !hcuarbeG

Projekt-Nr.: JC Eventtechnik GmbH

AutorisierterBetreiber

CS6

Typ CFRHS80X40X4 Formcode 2 - Rechteckige

Stabformtyp

Materialangabe

Herstellung kaltgeformt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 8,55 Ay [cm 2], Az [cm 2] 2,85 5,69 Iy [cm 4], Iz [cm 4] 64,79 21,49 iy [mm], iz [mm] 27,5 15,9 Wely [cm 3], Welz [cm 3] 16,20 10,74 Wply [cm 3], Wplz [cm 3] 20,91 12,77 Mply+ [kNcm], Mply- [kNcm] 741,30 741,30 Mplz+ [kNcm], Mplz- [kNcm] 453,02 453,02 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 55,24 204,80 0,0 0,0 Bild CS7 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 9/57 www.expo-engineering.de

Hohlprofile

Dünnwandig

S 355

K o ipe zur Ansichtnur fü

nenretni !hcuarbeG

JCEventtechnik

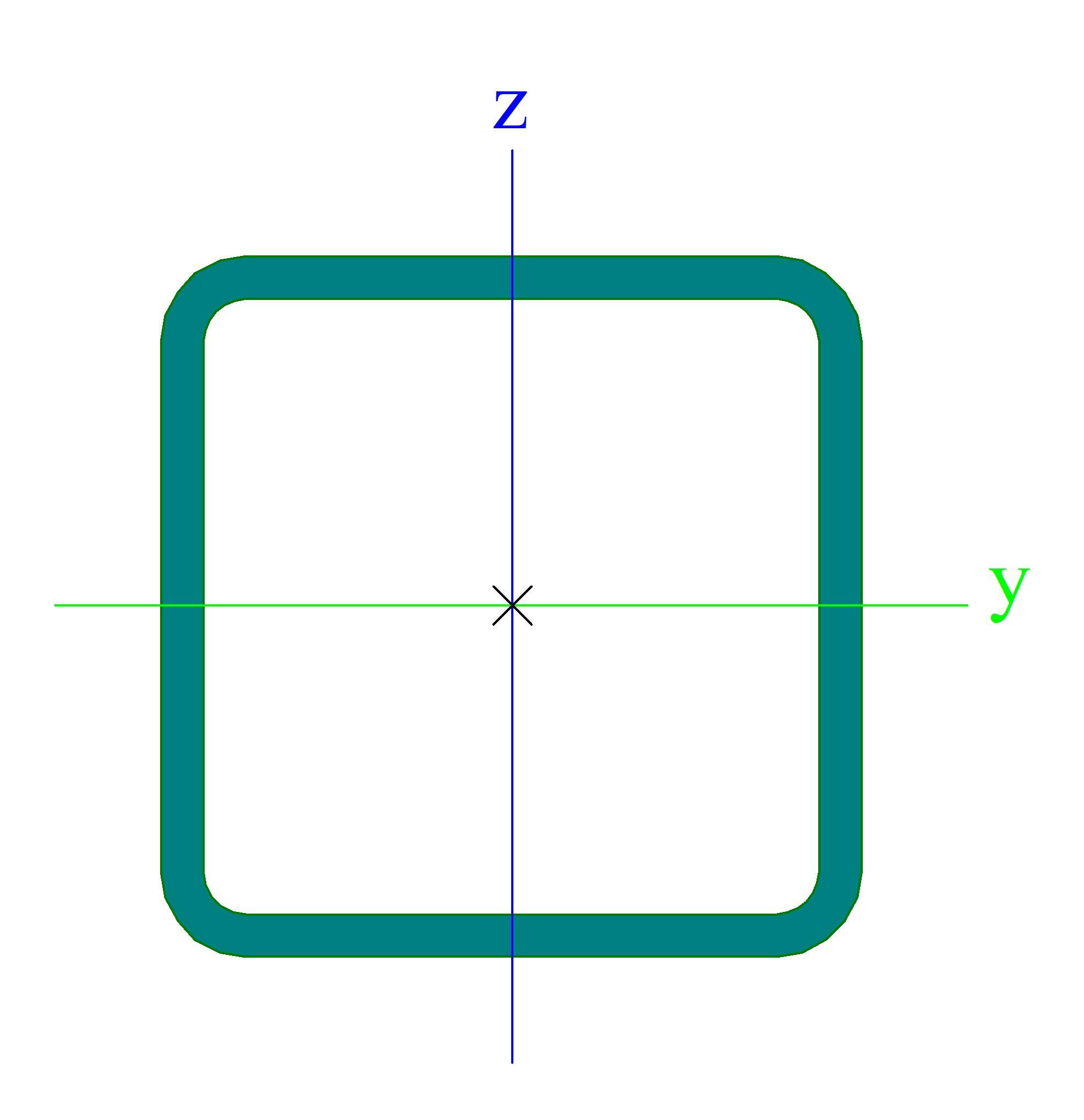

Typ CFRHS50X50X3

Formcode 2 - Rechteckige Hohlprofile

Dünnwandig

S 355

Stabformtyp

Materialangabe

Herstellung

Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 5,41 Ay [cm 2], Az [cm 2] 2,70 2,70 Iy [cm 4], Iz [cm 4] 19,47 19,47 iy [mm], iz [mm] 19,0 19,0 Wely [cm 3], Welz [cm 3] 7,79 7,79 Wply [cm 3], Wplz [cm 3] 9,39 9,39 Mply+ [kNcm], Mply- [kNcm] 332,90 332,90 Mplz+ [kNcm], Mplz- [kNcm] 332,90 332,90 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 32,13 78,13 0,0 0,0 Bild CS9 Typ RD48 Formcode

Kreisprofil Stabformtyp Dickwandig Materialangabe EN-AW 6082 (ER/B) T6 (20-150) Herstellung gewalzt A [cm 2] 18,09 Ay [cm 2], Az [cm 2] 16,29 16,29 Iy [cm 4], Iz [cm 4] 25,51 25,51 iy [mm], iz [mm] 11,9 11,9 Wely [cm 3], Welz [cm 3] 10,63 10,63 Wply [cm 3], Wplz [cm 3] 18,14 18,14 Mply+ [kNcm], Mply- [kNcm] 479,09 479,09 Mplz+ [kNcm], Mplz- [kNcm] 479,09 479,09 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 52,21 0,00 0,0 0,0 Bild

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 10/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik

ruz thcisnArun üf r internen Gebrauch!

kaltgeformt

11 - Vollständiges

2022-0282 Projekt-Nr.: JC Eventtechnik GmbH

p ei

Autorisierter

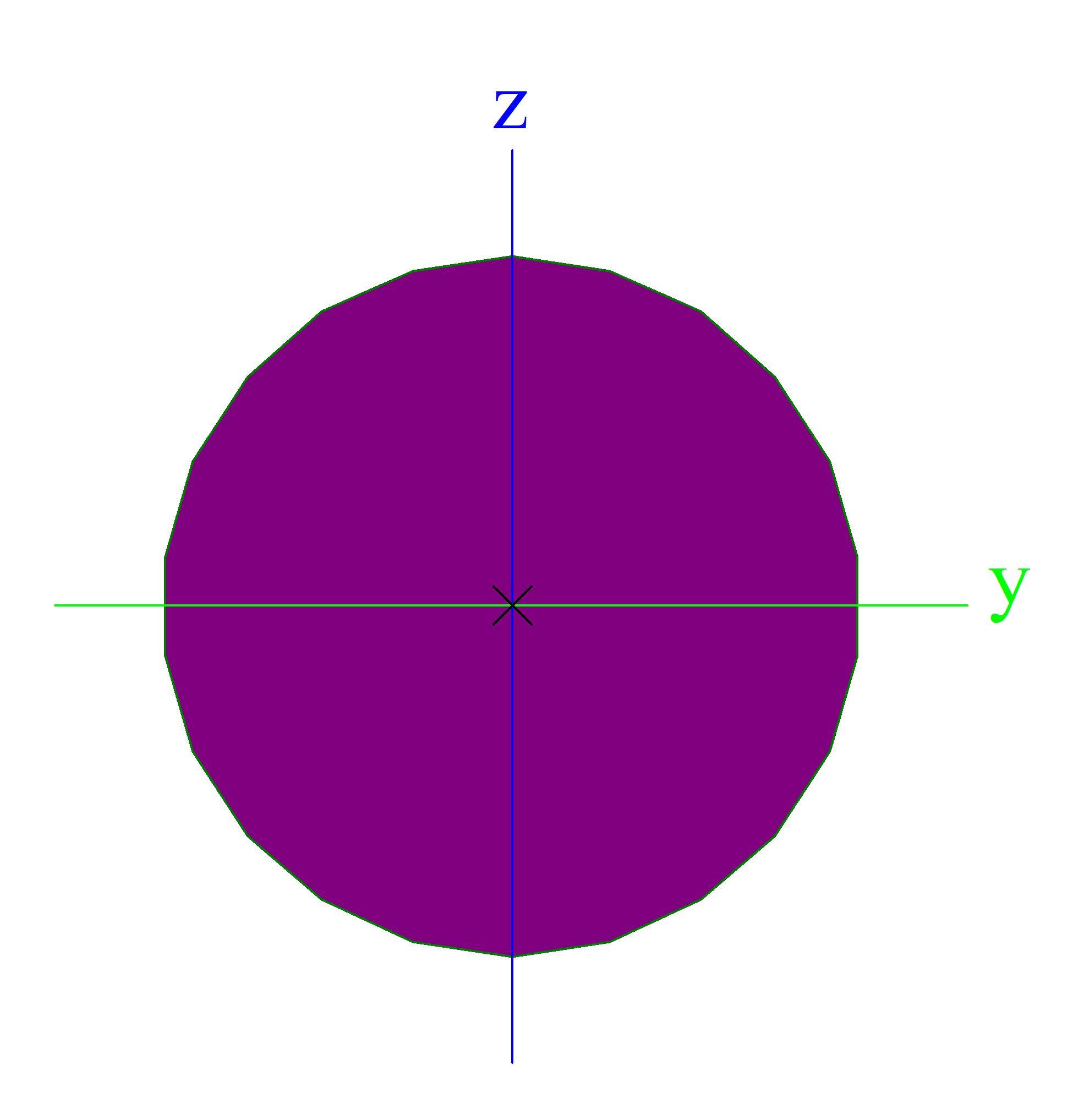

RD30

11 - Vollständiges Kreisprofil Stabformtyp Dickwandig Materialangabe EN-AW 6082 (ER/B) T6 (20-150) Herstellung gewalzt A [cm 2] 7,06 Ay [cm 2], Az [cm 2] 6,37 6,37 Iy [cm 4], Iz [cm 4] 3,89 3,89 iy [mm], iz [mm] 7,4 7,4 Wely [cm 3], Welz [cm 3] 2,60 2,60 Wply [cm 3], Wplz [cm 3] 4,43 4,43 Mply+ [kNcm], Mply- [kNcm] 116,96 116,96 Mplz+ [kNcm], Mplz- [kNcm] 116,96 116,96 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 7,97 0,00 0,0 0,0 Bild CS11 Typ FL10X5 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 11/57 www.expo-engineering.de

CS10 Typ

Formcode

Eventtechnik eipoK ruz thcisnAun r für internen Gebrauch!

Betreiber JC

Projekt-Nr.:

2022-0282

Formcode 7 - Vollständiges Rechteckprofil

Stabformtyp

nnwandig Materialangabe S 235 Herstellung gewalzt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 0,50 Ay [cm 2], Az [cm 2] 0,42 0,42 Iy [cm 4], Iz [cm 4] 0,01 0,04 iy [mm], iz [mm] 1,4 2,9 Wely [cm 3], Welz [cm 3] 0,04 0,08 Wply [cm 3], Wplz [cm 3] 0,06 0,12 Mply+ [kNcm], Mply- [kNcm] 1,47 1,47 Mplz+ [kNcm], Mplz- [kNcm] 2,94 2,94 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 0,04 0,00 0,0 0,0 Bild CS12 Typ KHP Detailliert 48,0; 4,0 Formcode 3 - Rundrohr Stabformtyp Dünnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 5,53 Ay [cm 2], Az [cm 2] 3,52 3,52 Iy [cm 4], Iz [cm 4] 13,49 13,49 iy [mm], iz [mm] 15,6 15,6 Wely [cm 3], Welz [cm 3] 5,62 5,62 Wply [cm 3], Wplz [cm 3] 7,77 7,77 Mply+ [kNcm], Mply- [kNcm] 194,07 194,07 Mplz+ [kNcm], Mplz- [kNcm] 194,07 194,07 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 26,76 0,00 0,0 0,0 Bild

Dü

JC Eventtechnik

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 12/57 www.expo-engineering.de

JCEventtechnik eipoK uz r Ansicht - nur für inter n ne !hcuarbeG

GmbH

AutorisierterBetreiber

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Erläuterung von Symbolen

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Stahl EC3 Name Massendichte E-Mod Querdehnzahl Untere Grenze Obere Grenze Fy (Bereich) Fu (Bereich) [kg/m 3] [kN/cm 2] [mm] [mm] [kN/cm 2] [kN/cm 2] G-Mod T-Dehnzahl [kN/cm 2] [m/mK] S 235 7850,0 2,1000e+04 0.3 0,0 40,0 23,5 36,0 8,0769e+03 0,00 40,0 80,0 21,5 36,0 S 355 7850,0 2,1000e+04 0.3 0,0 40,0 35,5 49,0 8,0769e+03 0,00 40,0 80,0 33,5 47,0 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 13/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik

Ansichtrun rüf nenretni uarbeG c h !

3.2. Material

Kopie zur

2022-0282

Projekt-Nr.: JC Eventtechnik GmbH

Aluminium Name Massendichte E-Mod Querdehnzahl Nachweisfestigkeit 0.2% (fo) [kg/m 3] [kN/cm 2] [kN/cm 2] Typ G-Mod T-Dehnzahl Nachweisfestigkeit 0.2% [kN/cm 2] [m/mK] (fo,haz) [kN/cm 2] n-Wert für plastische Analyse (np) EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) 2700,0 7,0000e+03 0.3 25,0 Aluminium 2,6923e+03 0,00 12,5 32 EN-AW 6082 (ER/B) T6 (20-150) 2700,0 7,0000e+03 0.3 26,0 Aluminium 2,6923e+03 0,00 12,5 25 3.3. Knoten Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N1 -225,0 -350,0 55,0 N2 0,0 0,0 55,0 N3 225,0 -350,0 55,0 N4 -225,0 -350,0 500,0 N5 0,0 0,0 500,0 N6 0,0 0,0 945,0 N7 -225,0 -350,0 945,0 N8 225,0 -350,0 500,0 N9 225,0 -350,0 945,0 N10 -225,0 -350,0 1055,0 N11 0,0 0,0 1055,0 N12 225,0 -350,0 1055,0 N13 -225,0 -350,0 1500,0 N14 0,0 0,0 1500,0 N15 0,0 0,0 1945,0 N16 -225,0 -350,0 1945,0 N17 225,0 -350,0 1500,0 N18 225,0 -350,0 1945,0 N19 -225,0 -350,0 2055,0 N20 0,0 0,0 2055,0 N21 225,0 -350,0 2055,0 N22 -225,0 -350,0 2500,0 N23 0,0 0,0 2500,0 N24 0,0 0,0 2945,0 N25 -225,0 -350,0 2945,0 N26 225,0 -350,0 2500,0 N27 225,0 -350,0 2945,0 N28 -225,0 -350,0 3055,0 N29 0,0 0,0 3055,0 N30 225,0 -350,0 3055,0 N31 -225,0 -350,0 3500,0 N32 0,0 0,0 3500,0 N33 0,0 0,0 3945,0 N34 -225,0 -350,0 3945,0 N35 225,0 -350,0 3500,0 N36 225,0 -350,0 3945,0 N37 -225,0 -350,0 4055,0 N38 0,0 0,0 4055,0 N39 225,0 -350,0 4055,0 N40 -225,0 -350,0 4500,0 Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N41 0,0 0,0 4500,0 N42 0,0 0,0 4945,0 N43 -225,0 -350,0 4945,0 N44 225,0 -350,0 4500,0 N45 225,0 -350,0 4945,0 N46 0,0 0,0 65,0 N47 -225,0 -350,0 480,0 N48 -225,0 -350,0 520,0 N49 0,0 0,0 935,0 N50 225,0 -350,0 480,0 N51 225,0 -350,0 520,0 N52 0,0 0,0 1065,0 N53 -225,0 -350,0 1480,0 N54 -225,0 -350,0 1520,0 N55 0,0 0,0 1935,0 N56 225,0 -350,0 1480,0 N57 225,0 -350,0 1520,0 N58 0,0 0,0 2065,0 N59 -225,0 -350,0 2480,0 N60 -225,0 -350,0 2520,0 N61 0,0 0,0 2935,0 N62 225,0 -350,0 2480,0 N63 225,0 -350,0 2520,0 N64 0,0 0,0 3065,0 N65 -225,0 -350,0 3480,0 N66 -225,0 -350,0 3520,0 N67 0,0 0,0 3935,0 N68 225,0 -350,0 3480,0 N69 225,0 -350,0 3520,0 N70 0,0 0,0 4065,0 N71 -225,0 -350,0 4480,0 N72 -225,0 -350,0 4520,0 N73 0,0 0,0 4935,0 N74 225,0 -350,0 4480,0 N75 225,0 -350,0 4520,0 N76 -225,0 -350,0 0,0 N77 -225,0 -350,0 1000,0 N78 225,0 -350,0 0,0 N79 225,0 -350,0 1000,0 N80 -225,0 -350,0 2000,0 Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N81 225,0 -350,0 2000,0 N82 -225,0 -350,0 3000,0 N83 225,0 -350,0 3000,0 N84 -225,0 -350,0 4000,0 N85 225,0 -350,0 4000,0 N86 -225,0 -350,0 5000,0 N87 225,0 -350,0 5000,0 N88 0,0 0,0 0,0 N89 0,0 0,0 1000,0 N90 0,0 0,0 2000,0 N91 0,0 0,0 3000,0 N92 0,0 0,0 4000,0 N93 0,0 0,0 5000,0 N94 -225,0 1835,0 -95,0 N95 225,0 1835,0 -95,0 N96 0,0 54,0 2000,0 N97 0,0 54,0 2033,0 N98 0,0 54,0 2675,0 N99 0,0 54,0 3000,0 N100 0,0 547,0 2675,0 N101 0,0 710,0 2675,0 N102 0,0 1835,0 51,0 N103 -225,0 0,0 -95,0 N104 -225,0 1905,5 -95,0 N105 225,0 0,0 -95,0 N106 225,0 1905,5 -95,0 N107 0,0 1835,0 -95,0 N108 -225,0 -350,0 -95,0 N109 -225,0 -310,0 -95,0 N110 -225,0 -435,0 -95,0 N111 -225,0 -310,0 -195,0 N112 225,0 -350,0 -95,0 N113 225,0 -310,0 -95,0 N114 225,0 -435,0 -95,0 N115 225,0 -310,0 -195,0 N116 0,0 0,0 -95,0 N117 -225,0 1905,5 -195,0 N118 225,0 1905,5 -195,0

Projekt: 14/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie zu r thcisnA - run rüf tni e r nen Gebrauch!

Auftraggeber: Tri- Frame Ständerwerk - outdoor

3.4. Stäbe

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B1 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N1 allgemein (0) N2 Zentrische Normalkraft B2 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N2 allgemein (0) N3 Zentrische Normalkraft B3 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N4 allgemein (0) N5 Zentrische Normalkraft B4 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N6 allgemein (0) N7 Zentrische Normalkraft B5 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N3 allgemein (0) N2 Zentrische Normalkraft B6 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N8 allgemein (0) N5 Zentrische Normalkraft B7 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N6 allgemein (0) N9 Zentrische Normalkraft B8 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N10 allgemein (0) N11 Zentrische Normalkraft B9 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N11 allgemein (0) N12 Zentrische Normalkraft B10 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N13 allgemein (0) N14 Zentrische Normalkraft B11 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N15 allgemein (0) N16 Zentrische Normalkraft B12 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N12 allgemein (0) N11 Zentrische Normalkraft B13 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N17 allgemein (0) N14 Zentrische Normalkraft B14 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N15 allgemein (0) N18 Zentrische Normalkraft B15 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N19 allgemein (0) N20 Zentrische Normalkraft B16 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N20 allgemein (0) N21 Zentrische Normalkraft B17 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N22 allgemein (0) N23 Zentrische Normalkraft B18 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N24 allgemein (0) N25 Zentrische Normalkraft B19 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N21 allgemein (0) N20 Zentrische Normalkraft B20 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N26 allgemein (0) N23 Zentrische Normalkraft B21 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N24 allgemein (0) N27 Zentrische Normalkraft B22 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N28 allgemein (0) N29 Zentrische Normalkraft B23 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N29 allgemein (0) N30 Zentrische Normalkraft B24 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N31 allgemein (0) N32 Zentrische Normalkraft B25 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N33 allgemein (0) N34 Zentrische Normalkraft B26 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N30 allgemein (0) N29 Zentrische Normalkraft B27 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N35 allgemein (0) N32 Zentrische Normalkraft B28 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N33 allgemein (0) N36 Zentrische Normalkraft B29 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N37 allgemein (0) N38 Zentrische Normalkraft B30 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N38 allgemein (0) N39 Zentrische Normalkraft B31 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N40 allgemein (0) N41 Zentrische Normalkraft B32 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N42 allgemein (0) 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 15/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik eipoK ruz isnA c htnur für internen G e !hcuarb

Projekt-Nr.:

2022-0282

AutorisierterBetreiber

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ N43 Zentrische Normalkraft B33 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N39 allgemein (0) N38 Zentrische Normalkraft B34 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N44 allgemein (0) N41 Zentrische Normalkraft B35 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N42 allgemein (0) N45 Zentrische Normalkraft B36 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N46 allgemein (0) N47 Zentrische Normalkraft B37 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N48 allgemein (0) N49 Zentrische Normalkraft B38 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N46 allgemein (0) N50 Zentrische Normalkraft B39 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N51 allgemein (0) N49 Zentrische Normalkraft B40 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N52 allgemein (0) N53 Zentrische Normalkraft B41 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N54 allgemein (0) N55 Zentrische Normalkraft B42 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N52 allgemein (0) N56 Zentrische Normalkraft B43 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N57 allgemein (0) N55 Zentrische Normalkraft B44 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N58 allgemein (0) N59 Zentrische Normalkraft B45 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N60 allgemein (0) N61 Zentrische Normalkraft B46 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N58 allgemein (0) N62 Zentrische Normalkraft B47 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N63 allgemein (0) N61 Zentrische Normalkraft B48 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N64 allgemein (0) N65 Zentrische Normalkraft B49 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N66 allgemein (0) N67 Zentrische Normalkraft B50 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N64 allgemein (0) N68 Zentrische Normalkraft B51 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N69 allgemein (0) N67 Zentrische Normalkraft B52 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N70 allgemein (0) N71 Zentrische Normalkraft B53 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N72 allgemein (0) N73 Zentrische Normalkraft B54 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N70 allgemein (0) N74 Zentrische Normalkraft B55 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N75 allgemein (0) N73 Zentrische Normalkraft B56 CS10 - RD30 Layer1 55,0 Linie N76 allgemein (0) N1 Standard B57 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N1 allgemein (0) N47 Standard B58 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N47 allgemein (0) N4 Standard B59 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N4 allgemein (0) N48 Standard B60 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N48 allgemein (0) N7 Standard B61 CS10 - RD30 Layer1 55,0 Linie N7 allgemein (0) N77 Standard B62 CS10 - RD30 Layer1 55,0 Linie N78 allgemein (0) N3 Standard B63 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N3 allgemein (0) N50 Standard B64 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N50 allgemein (0) N8 Standard

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 16/57 www.expo-engineering.de

JCEventtechnik Kopie zur Ansichtnur rüf nenretni !hcuarbeG

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B65 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N8 allgemein (0) N51 Standard B66 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N51 allgemein (0) N9 Standard B67 CS10 - RD30 Layer1 55,0 Linie N9 allgemein (0) N79 Standard B68 CS10 - RD30 Layer1 55,0 Linie N77 allgemein (0) N10 Standard B69 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N10 allgemein (0) N53 Standard B70 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N53 allgemein (0) N13 Standard B71 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N13 allgemein (0) N54 Standard B72 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N54 allgemein (0) N16 Standard B73 CS10 - RD30 Layer1 55,0 Linie N16 allgemein (0) N80 Standard B74 CS10 - RD30 Layer1 55,0 Linie N79 allgemein (0) N12 Standard B75 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N12 allgemein (0) N56 Standard B76 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N56 allgemein (0) N17 Standard B77 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N17 allgemein (0) N57 Standard B78 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N57 allgemein (0) N18 Standard B79 CS10 - RD30 Layer1 55,0 Linie N18 allgemein (0) N81 Standard B80 CS10 - RD30 Layer1 55,0 Linie N80 allgemein (0) N19 Standard B81 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N19 allgemein (0) N59 Standard B82 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N59 allgemein (0) N22 Standard B83 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N22 allgemein (0) N60 Standard B84 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N60 allgemein (0) N25 Standard B85 CS10 - RD30 Layer1 55,0 Linie N25 allgemein (0) N82 Standard B86 CS10 - RD30 Layer1 55,0 Linie N81 allgemein (0) N21 Standard B87 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N21 allgemein (0) N62 Standard B88 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N62 allgemein (0) N26 Standard B89 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N26 allgemein (0) N63 Standard B90 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N63 allgemein (0) N27 Standard B91 CS10 - RD30 Layer1 55,0 Linie N27 allgemein (0) N83 Standard B92 CS10 - RD30 Layer1 55,0 Linie N82 allgemein (0) N28 Standard B93 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N28 allgemein (0) N65 Standard B94 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N65 allgemein (0) N31 Standard B95 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N31 allgemein (0) N66 Standard B96 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N66 allgemein (0) N34 Standard B97 CS10 - RD30 Layer1 55,0 Linie N34 allgemein (0) 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 17/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik Kopie zur Ansichtnur f rü nenretni !hcuarbeG

Projekt-Nr.:

2022-0282

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ N84 Standard B98 CS10 - RD30 Layer1 55,0 Linie N83 allgemein (0) N30 Standard B99 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N30 allgemein (0) N68 Standard B100 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N68 allgemein (0) N35 Standard B101 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N35 allgemein (0) N69 Standard B102 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N69 allgemein (0) N36 Standard B103 CS10 - RD30 Layer1 55,0 Linie N36 allgemein (0) N85 Standard B104 CS10 - RD30 Layer1 55,0 Linie N84 allgemein (0) N37 Standard B105 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N37 allgemein (0) N71 Standard B106 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N71 allgemein (0) N40 Standard B107 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N40 allgemein (0) N72 Standard B108 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N72 allgemein (0) N43 Standard B109 CS10 - RD30 Layer1 55,0 Linie N43 allgemein (0) N86 Standard B110 CS10 - RD30 Layer1 55,0 Linie N85 allgemein (0) N39 Standard B111 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N39 allgemein (0) N74 Standard B112 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N74 allgemein (0) N44 Standard B113 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N44 allgemein (0) N75 Standard B114 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N75 allgemein (0) N45 Standard B115 CS10 - RD30 Layer1 55,0 Linie N45 allgemein (0) N87 Standard B116 CS9 - RD48 Layer1 55,0 Linie N88 allgemein (0) N2 Standard B117 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N2 allgemein (0) N46 Standard B118 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N46 allgemein (0) N5 Standard B119 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N5 allgemein (0) N49 Standard B120 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N49 allgemein (0) N6 Standard B121 CS9 - RD48 Layer1 55,0 Linie N6 allgemein (0) N89 Standard B122 CS9 - RD48 Layer1 55,0 Linie N89 allgemein (0) N11 Standard B123 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N11 allgemein (0) N52 Standard B124 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N52 allgemein (0) N14 Standard B125 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N14 allgemein (0) N55 Standard B126 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N55 allgemein (0) N15 Standard B127 CS9 - RD48 Layer1 55,0 Linie N15 allgemein (0) N90 Standard B128 CS9 - RD48 Layer1 55,0 Linie N90 allgemein (0) N20 Standard B129 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N20 allgemein (0) N58 Standard

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 18/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik Kopie zur Ansichtrun rüf nenretni cuarbeG h !

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B130 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N58 allgemein (0) N23 Standard B131 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N23 allgemein (0) N61 Standard B132 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N61 allgemein (0) N24 Standard B133 CS9 - RD48 Layer1 55,0 Linie N24 allgemein (0) N91 Standard B134 CS9 - RD48 Layer1 55,0 Linie N91 allgemein (0) N29 Standard B135 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N29 allgemein (0) N64 Standard B136 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N64 allgemein (0) N32 Standard B137 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N32 allgemein (0) N67 Standard B138 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N67 allgemein (0) N33 Standard B139 CS9 - RD48 Layer1 55,0 Linie N33 allgemein (0) N92 Standard B140 CS9 - RD48 Layer1 55,0 Linie N92 allgemein (0) N38 Standard B141 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N38 allgemein (0) N70 Standard B142 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N70 allgemein (0) N41 Standard B143 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N41 allgemein (0) N73 Standard B144 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N73 allgemein (0) N42 Standard B145 CS9 - RD48 Layer1 55,0 Linie N42 allgemein (0) N93 Standard B146 CS7 - CFRHS50X50X3 Layer2 450,0 Linie N94 allgemein (0) N95 Standard B147 CS7 - CFRHS50X50X3 Layer2 33,0 Linie N96 allgemein (0) N97 Standard B148 CS7 - CFRHS50X50X3 Layer2 642,0 Linie N97 allgemein (0) N98 Standard B149 CS7 - CFRHS50X50X3 Layer2 325,0 Linie N98 allgemein (0) N99 Standard B150 CS7 - CFRHS50X50X3 Layer2 493,0 Linie N98 allgemein (0) N100 Standard B151 CS7 - CFRHS50X50X3 Layer2 163,0 Linie N100 allgemein (0) N101 Standard B152 CS7 - CFRHS50X50X3 Layer2 809,5 Linie N100 allgemein (0) N97 Standard B153 CS7 - CFRHS50X50X3 Layer2 54,0 Linie N99 allgemein (0) N91 Standard B154 CS7 - CFRHS50X50X3 Layer2 54,0 Linie N96 allgemein (0) N90 Standard B155 CS12 - KHP (48,0; 4,0) Layer2 2923,1 Linie N102 allgemein (0) N100 Zentrische Normalkraft B156 CS6 - CFRHS80X40X4 Layer2 1835,0 Linie N103 allgemein (0) N94 Standard B157 CS6 - CFRHS80X40X4 Layer2 70,5 Linie N94 allgemein (0) N104 Standard B158 CS6 - CFRHS80X40X4 Layer2 1835,0 Linie N105 allgemein (0) N95 Standard B159 CS6 - CFRHS80X40X4 Layer2 70,5 Linie N95 allgemein (0) N106 Standard B160 CS6 - CFRHS80X40X4 Layer2 146,0 Linie N107 allgemein (0) N102 Standard B161 CS5 - CFRHS90X50X4 Layer2 95,0 Linie N76 allgemein (0) N108 Standard B162 CS5 - CFRHS90X50X4 Layer2 40,0 Linie N108 allgemein (0) 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 19/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz thcisnAn u r für internen Gebrauch !

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ N109 Standard B163 CS5 - CFRHS90X50X4 Layer2 85,0 Linie N108 allgemein (0) N110 Standard B164 CS10 - RD30 Layer2 100,0 Linie N109 allgemein (0) N111 Standard B165 CS5 - CFRHS90X50X4 Layer2 310,0 Linie N109 allgemein (0) N103 Standard B166 CS5 - CFRHS90X50X4 Layer2 95,0 Linie N78 allgemein (0) N112 Standard B167 CS5 - CFRHS90X50X4 Layer2 40,0 Linie N112 allgemein (0) N113 Standard B168 CS5 - CFRHS90X50X4 Layer2 85,0 Linie N112 allgemein (0) N114 Standard B169 CS10 - RD30 Layer2 100,0 Linie N113 allgemein (0) N115 Standard B170 CS5 - CFRHS90X50X4 Layer2 310,0 Linie N113 allgemein (0) N105 Standard B171 CS5 - CFRHS90X50X4 Layer2 450,0 Linie N110 allgemein (0) N114 Standard B172 CS5 - CFRHS90X50X4 Layer2 450,0 Linie N103 allgemein (0) N105 Standard B173 CS5 - CFRHS90X50X4 Layer2 95,0 Linie N116 allgemein (0) N88 Standard B174 CS10 - RD30 Layer2 100,0 Linie N104 allgemein (0) N117 Standard B175 CS10 - RD30 Layer2 100,0 Linie N106 allgemein (0) N118 Standard B176 CS11 - FL10X5 Layer3 450,0 Linie N1 allgemein (0) N3 Zentrische Normalkraft B177 CS11 - FL10X5 Layer3 450,0 Linie N7 allgemein (0) N9 Zentrische Normalkraft B178 CS11 - FL10X5 Layer3 450,0 Linie N10 allgemein (0) N12 Zentrische Normalkraft B179 CS11 - FL10X5 Layer3 450,0 Linie N16 allgemein (0) N18 Zentrische Normalkraft B180 CS11 - FL10X5 Layer3 450,0 Linie N19 allgemein (0) N21 Zentrische Normalkraft B181 CS11 - FL10X5 Layer3 450,0 Linie N25 allgemein (0) N27 Zentrische Normalkraft B182 CS11 - FL10X5 Layer3 450,0 Linie N28 allgemein (0) N30 Zentrische Normalkraft B183 CS11 - FL10X5 Layer3 450,0 Linie N34 allgemein (0) N36 Zentrische Normalkraft B184 CS11 - FL10X5 Layer3 450,0 Linie N37 allgemein (0) N39 Zentrische Normalkraft B185 CS11 - FL10X5 Layer3 450,0 Linie N43 allgemein (0) N45 Zentrische Normalkraft 3.5. Gelenke Name Stab Position ux uy uz Phix Phiy Phiz H1 B153 Ende Starr Starr Starr Starr Frei Starr H2 B154 Ende Starr Starr Starr Starr Frei Starr 3.6. Knotenauflager Name Knoten System Typ X Y Z Rx Ry Rz Sn1 N117 GKS Standard Starr Nachgiebig Starr Frei Frei Frei Sn2 N118 GKS Standard Frei Nachgiebig Starr Frei Frei Frei Sn3 N115 GKS Standard Frei Nachgiebig Starr Frei Frei Frei Sn4 N111 GKS Standard Starr Nachgiebig Starr Frei Frei Frei 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 20/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik K o p ei ruz thcisnArun üf r internen Gebrauch!

3.7. Analysemodel

3.8.

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282

Auftraggeber: Tri- Frame Ständerwerk - outdoor

Projekt:

Knotennummerierung

AutorisierterBetreiber

JCEventtechnik

Analysemodel Stabnummerierung

21/57

X Y Z X Y Z

www.expo-engineering.de

Kopie zur Ansichtrun rüf nenretni beGuar c h!

4. Lasten 4.1. Lastfälle 4.1.1. Lastfälle - LC1 Name Beschreibung Einwirkungstyp Lastgruppe Richtung Spez Lasttyp LC1 Eigengewicht Ständig LG1 -Z Eigengewicht 4.1.1.1. Darstellung Lasten 4.1.1.2. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC1 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC1 0,00 0,00 0,88 -0,41 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.2. Lastfälle - LC2 Name Beschreibung Einwirkungstyp Lastgruppe Spez Lasttyp LC2 Eigengewicht LED Ständig LG1 Standard 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 22/57 www.expo-engineering.de X Y Z AutorisierterBetreiber JCEventtechnik K o p ei ruz thcisnArun f ü r internen Gebrauch!

4.1.2.1. Darstellung Lasten 4.1.2.2. Knotenlast Name Knoten Lastfall System Rich Typ Wert - F [kN] F1 N110 LC2 - Eigengewicht LED GKS Z Kraft -0,70 F2 N114 LC2 - Eigengewicht LED GKS Z Kraft -0,70 4.1.2.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC2 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC2 0,00 0,00 1,40 -1,73 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.3. Lastfälle - LC3 Name Beschreibung Einwirkungstyp Lastgruppe Spez Lasttyp LC3 Eigengewicht Steg Ständig LG1 Standard 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 23/57 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik K o p ei ruz thcisnArun f ür internen Gebrauch!

4.1.3.2. Linienlast Name Stab Typ Rich Wert - P1 Pos.x 1 Koor Ursprung Ausmitte ey [kN/m] [mm] Lastfall System Verteilung Wert - P2 Pos.x 2 Pos Ausmitte ez [kN/m] [mm] LF1 B150 Kraft Z -0,25 0.000 Relativ Von Anfang 0,0 LC3 - Eigengewicht Steg LKS Konstant 1.000 Länge 0,0 LF2 B151 Kraft Z -0,25 0.000 Relativ Von Anfang 0,0 LC3 - Eigengewicht Steg LKS Konstant 1.000 Länge 0,0 4.1.3.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC3 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC3 0,00 0,00 0,16 -0,07 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.4. Lastfälle - LC4 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC4 Wartung Variabel LG2 Kurz Nein Standard Statisch 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 24/57 www.expo-engineering.de X Y Z Autorisierter Betreiber

eipoK ruz isnAhc tnur für internen Geb r a u c !h

4.1.3.1. Darstellung Lasten

JC Eventtechnik

Lasten 4.1.4.2. Linienlast Name Stab Typ Rich Wert - P1 Pos.x 1 Koor Ursprung Ausmitte ey [kN/m] [mm] Lastfall System Verteilung Wert - P2 Pos.x 2 Pos Ausmitte ez [kN/m] [mm] LF3 B150 Kraft Z -1,50 0.000 Relativ Von Anfang 0,0 LC4 - Wartung LKS Konstant 1.000 Länge 0,0 LF4 B151 Kraft Z -1,50 0.000 Relativ Von Anfang 0,0 LC4 - Wartung LKS Konstant 1.000 Länge 0,0 4.1.4.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC4 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC4 0,00 0,00 0,98 -0,41 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.5. Lastfälle - LC5 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC5 Wind 1 - 2m frei Variabel LG3 Kurz Nein Standard Statisch 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 25/57 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik eipoK ruz A n s ichtnur für interne n !hcuarbeG

4.1.4.1. Darstellung

Projekt-Nr.:

2022-0282

Auftraggeber: Tri- Frame Ständerwerk - outdoor

4.1.5.1. Darstellung Lasten

JC Eventtechnik GmbH

4.1.5.2.

Knotenlast Name Knoten Lastfall System Rich Typ Wert - F [kN] F3 N43 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F4 N45 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F5 N37 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F6 N39 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F7 N34 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F8 N36 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F9 N28 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F10 N30 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F11 N25 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F12 N27 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F13 N19 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 F14 N21 LC5 - Wind 1 - 2m frei GKS Y Kraft 0,18 4.1.5.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC5 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC5 0,00 -2,21 0,00 8,18 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0

Projekt: 26/57 www.expo-engineering.de X Y Z AutorisierterBetreiber JCEventtechnik eipoK ruz thcisnAnur für internen Gebra u c !h

4.1.6.

4.1.6.2.

LC6 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC6 Wind 1b - 2m frei Variabel LG3 Kurz Nein Standard Statisch

Lastfälle -

Lasten

4.1.6.1. Darstellung

Name Knoten Lastfall System Rich Typ Wert - F [kN] F15 N43 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F16 N45 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F17 N37 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F18 N39 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F19 N34 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F20 N36 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F21 N28 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F22 N30 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F23 N25 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F24 N27 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F25 N19 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 F26 N21 LC6 - Wind 1b - 2m frei GKS Y Kraft -0,18 4.1.6.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC6 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC6 0,00 2,21 0,00 -8,18 0,00 0,00 Zentralpunkt

Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 27/57 www.expo-engineering.de X Y Z

Betreiber JC Eventtechnik K o pi e ruz thcisnArun üf r internen Gebrauch!

Knotenlast

2022-0282

Autorisierter

Lastfälle -

X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.7.

LC7 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC7 Wind 2 - 0m frei Variabel LG3 Kurz Nein Standard Statisch

Darstellung Lasten

Name Knoten Lastfall System Rich Typ Wert - F [kN] F27 N43 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F28 N45 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F29 N37 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F30 N39 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F31 N34 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F32 N36 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F33 N28 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F34 N30 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F35 N25 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F36 N27 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F37 N19 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F38 N21 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F39 N16 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F40 N18 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F41 N10 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F42 N12 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F43 N7 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F44 N9 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13 F45 N1 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13

Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 28/57 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik ipoK e zur Ansichtnur fü r i n nenret !hcuarbeG

4.1.7.1.

4.1.7.2. Knotenlast

2022-0282

Name Knoten Lastfall System Rich Typ Wert - F [kN] F46 N3 LC7 - Wind 2 - 0m frei GKS Y Kraft 0,13

Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC7 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC7 0,00 -2,67 0,00 7,18 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.8. Lastfälle - LC8 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC8 Wind 2b - 0m frei Variabel LG3 Kurz Nein Standard Statisch

Lasten

4.1.7.3.

4.1.8.1. Darstellung

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 29/57 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik eipoK ruz isnA c h tnur für internen Geb r !hcua

2022-0282 Projekt-Nr.:

2022-0282

4.1.8.2.

Knotenlast Name Knoten Lastfall System Rich Typ Wert - F [kN] F47 N43 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F48 N45 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F49 N37 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F50 N39 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F51 N34 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F52 N36 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F53 N28 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F54 N30 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F55 N25 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F56 N27 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F57 N19 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F58 N21 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F59 N16 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F60 N18 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F61 N10 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F62 N12 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F63 N7 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F64 N9 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F65 N1 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 F66 N3 LC8 - Wind 2b - 0m frei GKS Y Kraft -0,13 4.1.8.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC8 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC8 0,00 2,67 0,00 -7,18 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.9. Lastfälle - LC9 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC9 Wind 3 - 0m frei Variabel LG3 Kurz Nein Standard Statisch

Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 30/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik K po ei ruz thcisnArun f ür internen Gebrauch!

2022-0282

4.1.9.1. Darstellung Lasten

4.1.9.2.

Knotenlast Name Knoten Lastfall System Rich Typ Wert - F [kN] F75 N25 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F76 N27 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F77 N19 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F78 N21 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F79 N16 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F80 N18 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F81 N10 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F82 N12 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F83 N7 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F84 N9 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F86 N3 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 F87 N1 LC9 - Wind 3 - 0m frei GKS Y Kraft 0,13 4.1.9.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC9 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC9 0,00 -1,60 0,00 2,71 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 31/57 www.expo-engineering.de X Y Z AutorisierterBetreiber JCEventtechnik Kopie zur A n s thcirun rüf enretni n Gebrauch!

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282 Projekt-Nr.:

4.1.10.

4.1.10.1. Darstellung

4.1.10.2.

LC10 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC10 Wind 3b - 0m frei Variabel LG3 Kurz Nein Standard Statisch

Lastfälle -

Lasten

Knotenlast Name Knoten Lastfall System Rich Typ Wert - F [kN] F88 N25 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F89 N27 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F90 N19 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F91 N21 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F92 N16 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F93 N18 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F94 N10 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F95 N12 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F96 N7 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F97 N9 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F98 N3 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 F99 N1 LC10 - Wind 3b - 0m frei GKS Y Kraft -0,13 4.1.10.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC10 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC10 0,00 1,60 0,00 -2,71 0,00 0,00 Zentralpunkt

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 32/57 www.expo-engineering.de X Y Z AutorisierterBetreiber JCEventtechnik eipoK ruz thcisnAnur für internen Gebra u c !h

JC Eventtechnik GmbH

X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.11. Lastfälle - LC11 Name Beschreibung Einwirkungstyp Lastgruppe Spez Lasttyp LC11 Ballast maximal Ständig LG1 Standard 4.1.11.1. Darstellung Lasten 4.1.11.2. Linienlast Name Stab Typ Rich Wert - P1 Pos.x 1 Koor Ursprung Ausmitte ey [kN/m] [mm] [mm] Lastfall System Verteilung Wert - P2 Pos.x 2 Pos Ausmitte ez [kN/m] [mm] [mm] LF5 B156 Kraft Z -3,50 300,0 Absolut Von Ende 0,0 LC11 - Ballast maximal LKS Konstant 1100,0 Länge 0,0 LF6 B158 Kraft Z -3,50 300,0 Absolut Von Ende 0,0 LC11 - Ballast maximal LKS Konstant 1100,0 Länge 0,0 4.1.11.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC11 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC11 0,00 0,00 5,60 1,89 0,00 0,00 Zentralpunkt 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 33/57 www.expo-engineering.de X Y Z AutorisierterBetreiber JCEventtechnik ipoK e z ur Ansicht - nur für i nt nenre !hcuarbeG

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt:

X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0

34/57 www.expo-engineering.de

JCEventtechnik K o p ie zur Ansichtnur f ü r nenretni !hcuarbeG

AutorisierterBetreiber

5. Kombinatorik

5.1. Lastfälle

Projekt-Nr.:

2022-0282

JC Eventtechnik GmbH Auftraggeber:

Tri- Frame Ständerwerk - outdoor

Name Beschreibung Einwirkungstyp Lastgruppe Richtung Dauer Vorherrschender Lastfall

Spez Lasttyp

LC1 Eigengewicht Ständig LG1 -Z

Eigengewicht

LC2 Eigengewicht LED Ständig LG1

Standard

LC3 Eigengewicht Steg Ständig LG1

Standard

LC4 Wartung Variabel LG2

Standard Statisch

LC5 Wind 1 - 2m frei Variabel LG3

Standard Statisch

LC6 Wind 1b - 2m frei Variabel LG3

Standard Statisch

LC7 Wind 2 - 0m frei Variabel LG3

Standard Statisch

LC8 Wind 2b - 0m frei Variabel LG3

Standard Statisch

LC9 Wind 3 - 0m frei Variabel LG3

Standard Statisch

LC10 Wind 3b - 0m frei Variabel LG3

Standard Statisch

LC11 Ballast maximal Ständig LG1

5.2. Lastgruppen

Name Belastung Status Typ

LG1 Ständig

LG2 Variabel Standard Kat.A: Wohnungen

LG3 Variabel Exklusiv Kat.A: Wohnungen

5.3. Kombinationen

Standard

Kurz Nein

AutorisierterBetreiber

Kurz Nein

Name Beschreibung Typ Lastfälle Beiwert [-]

GZT – Gruppe B

EN-GZT (STR/GEO) Gruppe B LC1 - Eigengewicht 1,00 (automatisch)

LC2 - Eigengewicht LED 1,00

LC3 - Eigengewicht Steg 1,00

LC4 - Wartung 1,00

LC5 - Wind 1 - 2m frei 1,00

LC6 - Wind 1b - 2m frei 1,00

LC7 - Wind 2 - 0m frei 1,00

LC8 - Wind 2b - 0m frei 1,00

LC9 - Wind 3 - 0m frei 1,00

LC10 - Wind 3b - 0m frei 1,00

LC11 - Ballast maximal 1,00

GZG – char. (automatisch) EN-GZG charakteristisch LC1 - Eigengewicht 1,00

5.4. Kombinationsvorschrift

Projekt: 35/57

LC2 - Eigengewicht LED 1,00

LC3 - Eigengewicht Steg 1,00

LC4 - Wartung 1,00

LC5 - Wind 1 - 2m frei 1,00

LC6 - Wind 1b - 2m frei 1,00

LC7 - Wind 2 - 0m frei 1,00

LC8 - Wind 2b - 0m frei 1,00

LC9 - Wind 3 - 0m frei 1,00

LC10 - Wind 3b - 0m frei 1,00

LC11 - Ballast maximal 1,00

www.expo-engineering.de

JCEventtechnik eipoK ruz thcisnAun r für internen Gebrauch!

2022-0282 Projekt-Nr.:

Kombinationsvorschrift Name Beschreibung der Kombinationen 1 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC4*1,35 +LC10*1,35 +LC11*1,10 2 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC9*1,35 +LC11*1,35 3 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC11*1,35 4 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC7*1,35 +LC11*1,10 5 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC8*1,35 +LC11*1,35 6 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC6*1,35 +LC11*1,35 7 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC5*1,35 +LC11*1,10 8 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC4*1,35 +LC8*1,35 +LC11*1,10 9 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC7*1,35 +LC11*1,35 10 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC9*1,35 +LC11*1,10 11 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC10*1,35 +LC11*1,35 12 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC7*1,35 +LC11*1,35 13 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC8*1,35 +LC11*1,10 14 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC5*1,35 +LC11*1,35 15 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC6*1,35 +LC11*1,10 16 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC4*1,35 +LC5*1,35 +LC11*1,10 17 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC6*1,35 +LC11*1,35 18 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC5*1,35 +LC11*1,35 19 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC4*1,35 +LC6*1,35 +LC11*1,10 20 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC8*1,35 +LC11*1,35 21 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC11*1,10 22 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC4*1,35 +LC7*1,35 +LC11*1,10 23 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC10*1,35 +LC11*1,10 24 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC9*1,35 +LC11*1,35 25 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC10*1,35 +LC11*1,35 26 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC6*1,00 +LC11*1,00 27 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC4*1,00 +LC5*1,00 +LC11*1,00 28 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC4*1,00 +LC7*1,00 +LC11*1,00 29 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC8*1,00 +LC11*1,00 30 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC11*1,00 31 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC7*1,00 +LC11*1,00 32 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC4*1,00 +LC8*1,00 +LC11*1,00 33 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC5*1,00 +LC11*1,00 34 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC4*1,00 +LC6*1,00 +LC11*1,00

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 36/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz isnA c htnur für internen G e !hcuarb

Projekt-Nr.:

Auftraggeber:

Projekt:

6. Ergebnisse

6.1. 1D Teile - Schnittgrößen

6.1.1. 1D Teile - Schnittgrößen CS1

Typ KHP

Detailliert 48,3; 4,5

Formcode 3 - Rundrohr Stabformtyp Dünnwandig

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - outdoor

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

Autorisierter Betreiber

Erläuterung von Symbolen iy Gyrationsrradius um die Hauptachse y iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente My

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente My

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente Mz

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 6,19 Ay [cm 2], Az [cm 2] 3,94 3,94 AL [m 2/m], AD [m 2/m] 0,15 0,28 cYUCS [mm], cZUCS [mm] 24,2 24,2 0,00 Iy [cm 4], Iz [cm 4] 15,01 15,01 iy [mm], iz [mm] 15,6 15,6 Wely [cm 3], Welz [cm 3] 6,21 6,21 Wply [cm 3], Wplz [cm 3] 8,66 8,66 Mply+ [kNcm], Mply- [kNcm] 216,52 216,52 Mplz+ [kNcm], Mplz- [kNcm] 216,52 216,52 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 29,70 0,00 0,0 0,0 Bild

37/57 www.expo-engineering.de

eipoK

c h !

JC Eventtechnik

ruz thcisnAnur für internen Gebrau

Erläuterung von Symbolen Mz

Erläuterung von Symbolen dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt :

4,5)

6.1.1.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS1 - KHP (48,3; 4,5)

Nichts anzuzeigendes in der Auswahl.

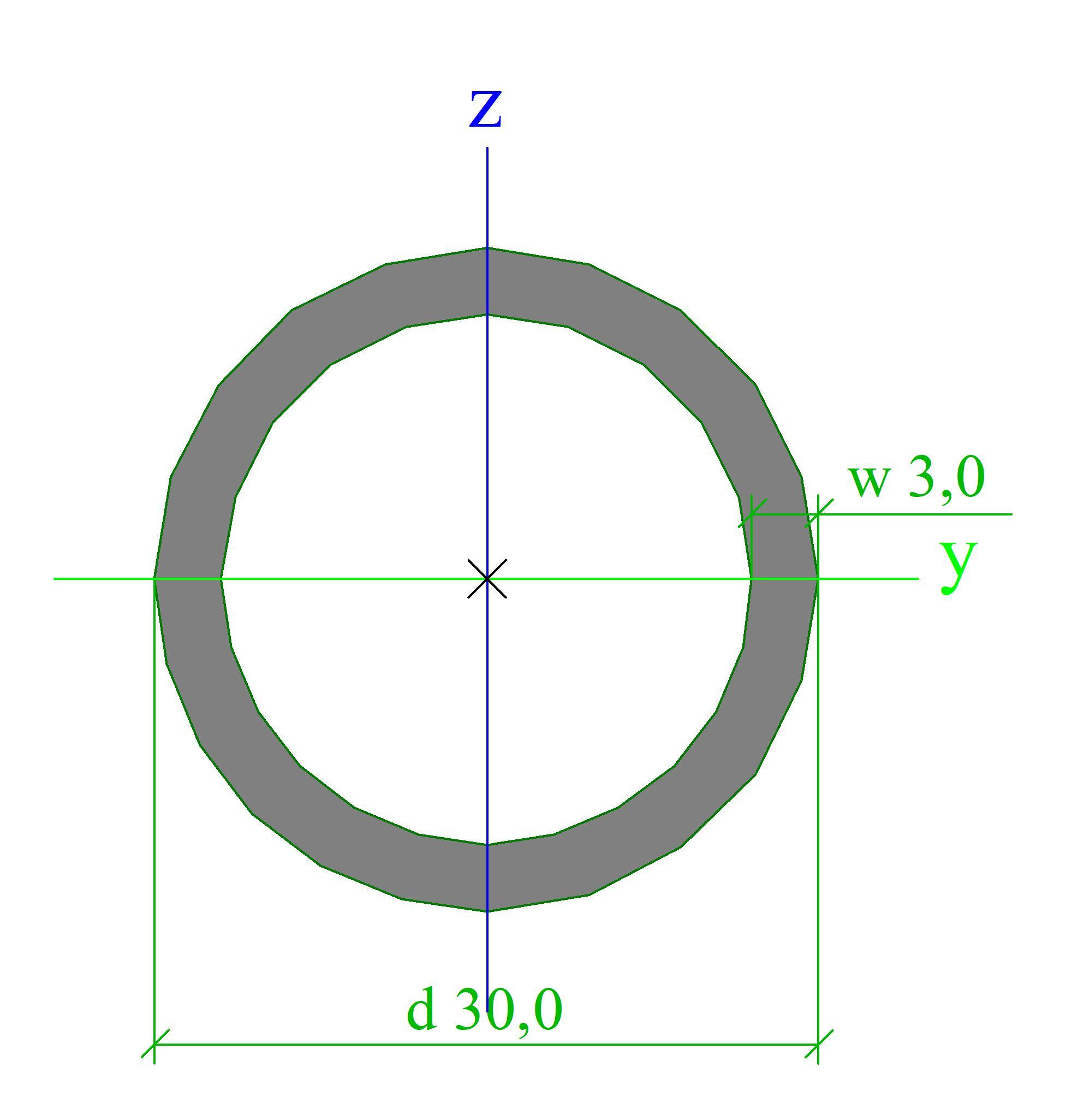

6.1.2. 1D Teile - Schnittgrößen CS2 Typ KHP Detailliert 30,0; 3,0 Formcode 3 - Rundrohr

Dünnwandig

CS1

(48,3;

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B135 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/16 -5,26 -1,56 0,00 0,00 0,00 0,06 B129 CS1 - KHP 10,0 GZT – Gruppe B (automatisch)/9 10,41 2,86 0,00 0,00 0,00 0,05 B138 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/16 -1,48 -1,61 0,00 0,00 0,00 0,05 B129 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/9 10,41 2,86 0,00 0,00 0,00 0,02 B118 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/2 7,19 0,03 0,00 0,00 0,00 -0,02 B126 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/18 6,77 -0,07 0,00 0,00 0,00 -0,06 B129 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/8 -4,38 -1,16 0,00 0,00 0,00 0,02 B123 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/6 2,63 1,62 0,00 0,00 0,00 0,04 B117 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/2 6,50 -0,55 0,00 0,00 0,00 -0,01 B119 CS1 - KHP 435,0 GZT – Gruppe B (automatisch)/5 4,02 -0,24 0,00 0,00 0,00 -0,09 B123 CS1 - KHP 10,0 GZT – Gruppe B (automatisch)/5 1,07 1,49 0,00 0,00 0,00 0,08

- KHP

Stabformtyp

Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 2,54 Ay [cm 2], Az [cm 2] 1,62 1,62 AL [m 2/m], AD [m 2/m] 0,09 0,17 cYUCS [mm], cZUCS [mm] 15,0 15,0 0,00 Iy [cm 4], Iz [cm 4] 2,35 2,35 iy [mm], iz [mm] 9,6 9,6 Wely [cm 3], Welz [cm 3] 1,56 1,56 Wply [cm 3], Wplz [cm 3] 2,20 2,20 Mply+ [kNcm], Mply- [kNcm] 54,88 54,88 Mplz+ [kNcm], Mplz- [kNcm] 54,88 54,88 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 4,64 0,00 0,0 0,0 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 38/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik ipoK e zur Ansicht - nur für i n nenret !hcuarbeG

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS2 - KHP (30,0; 3,0)


Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B63 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/6 -5,83 -0,04 -0,02 0,00 0,00 0,00 B93 CS2 - KHP 425,0 GZT – Gruppe B (automatisch)/16 2,58 0,03 -0,03 0,00 -0,01 0,02 B95 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/18 1,72 -0,81 0,52 0,00 0,00 0,00 B82 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/9 0,11 1,41 -0,90 0,00 0,02 -0,03 B88 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/9 0,11 1,40 0,90 0,00 -0,02 -0,03 B57 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/16 -0,42 0,00 0,00 0,00 0,00 0,00 B87 CS2 - KHP 425,0 GZT – Gruppe B (automatisch)/9 -1,68 -0,10 -0,07 0,00 -0,02 -0,03 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 39/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik eipoK

interne

!hcuarbeG

ruz A n s icht

nur für

Projekt-Nr.:

Auftraggeber:

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - outdoor

6.1.2.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS2 - KHP (30,0; 3,0)

Nichts anzuzeigendes in der Auswahl.

6.1.3. 1D Teile - Schnittgrößen

CS3 Typ KHP

Detailliert 25,0; 2,0

Formcode 3 - Rundrohr

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im

www.expo-engineering.de

Dünnwandig

Autorisierter Betreiber

Projekt: 40/57

Erläuterung von Symbolen

Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B81 CS2 - KHP 425,0 GZT – Gruppe B (automatisch)/9 -1,68 -0,10 0,06 0,00 0,02 -0,03 B83 CS2 - KHP 20,0 GZT – Gruppe B (automatisch)/9 0,11 1,32 -0,85 0,00 -0,02 0,03

Stabformtyp

Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 1,45 Ay [cm 2], Az [cm 2] 0,92 0,92 AL [m 2/m], AD [m 2/m] 0,08 0,14 cYUCS [mm], cZUCS [mm] 12,5 12,5 0,00 Iy [cm 4], Iz [cm 4] 0,96 0,96 iy [mm], iz [mm] 8,2 8,2 Wely [cm 3], Welz [cm 3] 0,77 0,77 Wply [cm 3], Wplz [cm 3] 1,06 1,06 Mply+ [kNcm], Mply- [kNcm] 26,51 26,51 Mplz+ [kNcm], Mplz- [kNcm] 26,51 26,51 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 1,91 0,00 0,0 0,0 Bild

JC Eventtechnik eipoK ruz A ns icht - nur für intern e n !hcuarbeG

Erläuterung von Symbolen y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Erläuterung von Symbolen

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch) Querschnitt : CS3 - KHP (25,0;

6.1.3.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS3 - KHP (25,0; 2,0)

Nichts anzuzeigendes in der Auswahl.

6.1.4. 1D Teile -

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B45 CS3 - KHP 0,0 GZT – Gruppe B (automatisch)/9 -2,37 0,00 0,00 0,00 0,00 0,00 B46 CS3 - KHP 587,7 GZT – Gruppe B (automatisch)/9 2,53 0,00 0,00 0,00 0,00 0,00 B36 CS3 - KHP 0,0 GZT – Gruppe B (automatisch)/3 0,47 0,00 0,00 0,00 0,00 0,00

2,0)

CS4 Typ KHP Detailliert 18,0; 2,0 Formcode 3 - Rundrohr Stabformtyp Dünnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 1,01 Ay [cm 2], Az [cm 2] 0,64 0,64 AL [m 2/m], AD [m 2/m] 0,06 0,10 cYUCS [mm], cZUCS [mm] 9,0 9,0 0,00 Iy [cm 4], Iz [cm 4] 0,33 0,33 iy [mm], iz [mm] 5,7 5,7 Wely [cm 3], Welz [cm 3] 0,36 0,36 Wply [cm 3], Wplz [cm 3] 0,51 0,51 Mply+ [kNcm], Mply- [kNcm] 12,86 12,86 Mplz+ [kNcm], Mplz- [kNcm] 12,86 12,86 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 0,64 0,00 0,0 0,0

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 41/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik eipoK ruz isnA c htnur für internen G e b !hcuar

Schnittgrößen

2022-0282 Projekt-Nr.:

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS4 - KHP (18,0; 2,0)


Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B15 CS4 - KHP 0,0 GZT – Gruppe B (automatisch)/12 -0,59 0,00 0,00 0,00 0,00 0,00 B7 CS4 - KHP 0,0 GZT – Gruppe B (automatisch)/5 0,65 0,00 0,00 0,00 0,00 0,00 B1 CS4 - KHP 0,0 GZT – Gruppe B (automatisch)/3 0,18 0,00 0,00 0,00 0,00 0,00 6.1.4.1. EC-EN1993 Stahlnachweis GZT 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 42/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie zur Ansi c thrun rüf nenretni Gbe rauch!

Lineare Analyse

2022-0282

JC Eventtechnik GmbH

Projekt:

Auftraggeber: Tri- Frame Ständerwerk - outdoor

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS4 - KHP (18,0; 2,0)

Nichts anzuzeigendes in der Auswahl.

6.1.5. 1D Teile - Schnittgrößen

CS5 Typ CFRHS90X50X4

Formcode 2 - Rechteckige Hohlprofile Stabformtyp Dünnwandig

S 355

Autorisierter Betreiber

Erläuterung von Symbolen

Formcode h - Höhe

b - Breite

s - Dicke

r - Außenradius

r1 - Innenradius

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

www.expo-engineering.de

Erläuterung von Symbolen

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Materialangabe

Herstellung kaltgeformt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 10,15 Ay [cm 2], Az [cm 2] 3,62 6,52 AL [m 2/m], AD [m 2/m] 0,27 0,51 cYUCS [mm], cZUCS [mm] 25,0 45,0 0,00 Iy [cm 4], Iz [cm 4] 102,71 40,71 iy [mm], iz [mm] 31,8 20,0 Wely [cm 3], Welz [cm 3] 22,82 16,28 Wply [cm 3], Wplz [cm 3] 28,82 19,09 Mply+ [kNcm], Mply- [kNcm] 1022,12 1022,12 Mplz+ [kNcm], Mplz- [kNcm] 677,03 677,03 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 97,70 472,50 0,0 0,0 Bild

Projekt-Nr.:

43/57

eipoK ruz

!hcuarbeG

Eventtechnik

A n s ichtnur für internen

Erläuterung von Symbolen

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

Erläuterung von Symbolen

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS5 - CFRHS90X50X4

Allgemeiner Einheitsnachweis

6.1.6. 1D Teile - Schnittgrößen

CS6

Typ CFRHS80X40X4

Formcode 2 - Rechteckige Hohlprofile Stabformtyp Dünnwandig

S 355

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B166 CS5 - CFRHS90X50X4 95,0 GZT – Gruppe B (automatisch)/6 -5,85 0,06 -0,19 0,00 -0,03 0,01 B173 CS5 - CFRHS90X50X4 95,0 GZT – Gruppe B (automatisch)/17 6,70 1,52 0,01 0,00 0,00 -0,14 B172 CS5 - CFRHS90X50X4 225,0 GZT – Gruppe B (automatisch)/5 -0,15 -0,97 3,21 0,18 -0,67 0,14 B173 CS5 - CFRHS90X50X4 0,0 GZT – Gruppe B (automatisch)/5 6,42 1,96 -0,01 0,00 0,00 -0,36 B167 CS5 - CFRHS90X50X4 40,0 GZT – Gruppe B (automatisch)/6 -0,06 0,15 -6,83 -0,06 -0,35 0,00 B172 CS5 - CFRHS90X50X4 225,0 GZT – Gruppe B (automatisch)/17 -0,11 -0,76 3,34 0,14 -0,70 0,11 B172 CS5 - CFRHS90X50X4 0,0 GZT – Gruppe B (automatisch)/5 -0,16 0,98 -3,19 -0,18 0,05 -0,08 B170 CS5 - CFRHS90X50X4 310,0 GZT – Gruppe B (automatisch)/20 -0,74 0,17 -1,12 -0,06 -0,78 0,05 B172 CS5 - CFRHS90X50X4 450,0 GZT – Gruppe B (automatisch)/18 -0,17 -0,21 3,15 0,04 0,10 -0,01 B172 CS5 - CFRHS90X50X4 225,0 GZT – Gruppe B (automatisch)/5 -0,16 0,98 -3,21 -0,18 -0,67 0,14 6.1.5.1. EC-EN1993 Stahlnachweis GZT Lineare Analyse Kombination: GZT

Gruppe

Koordinatensystem: Hauptsystem Extremwerte

Global Auswahl: Alle Filter: Querschnitt = CS5

CFRHS90X50X4

–

B (automatisch)

1D:

Name dx LF Querschnitt Material UC Overall UCSec UC Stab [mm] [-] [-] [-] B170 310,0 GZT – Gruppe B CS5 - S 355 0,08 0,08 0,08 (automatisch)/1 CFRHS90X50X4 Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC8 + 1.35*LC11

Herstellung kaltgeformt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 8,55 Ay [cm 2], Az [cm 2] 2,85 5,69 AL [m 2/m], AD [m 2/m] 0,23 0,43 cYUCS [mm], cZUCS [mm] 20,0 40,0 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 44/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik poKei ruz thcisnArun f ür internen Gebrauch!

Materialangabe

Auftraggeber:

Projekt:

2022-0282

Projekt-Nr.: JC Eventtechnik GmbH

Tri- Frame Ständerwerk - outdoor

Erläuterung von Symbolen

Formcode h - Höhe

b - Breite

s - Dicke

r - Außenradius

r1 - Innenradius

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Autorisierter Betreiber

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y

Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

0,00 Iy [cm 4], Iz [cm 4] 64,79 21,49 iy [mm], iz [mm] 27,5 15,9 Wely [cm 3], Welz [cm 3] 16,20 10,74 Wply [cm 3], Wplz [cm 3] 20,91 12,77 Mply+ [kNcm], Mply- [kNcm] 741,30 741,30 Mplz+ [kNcm], Mplz- [kNcm] 453,02 453,02 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 55,24 204,80 0,0 0,0 Bild

45/57

www.expo-engineering.de

für

JC Eventtechnik eipoK ruz Ansicht

nur

inter n

!hcuarbeG

6.1.7. 1D Teile - Schnittgrößen

- Rechteckige Hohlprofile

Stabformtyp Dünnwandig

S 355

Querschnitt : CS6 - CFRHS80X40X4 Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B160 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/14 -6,36 -3,10 0,00 0,00 0,00 0,45 B160 CS6 - CFRHS80X40X4 146,0 GZT – Gruppe B (automatisch)/15 3,67 1,81 0,00 0,00 0,00 0,00 B160 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/15 3,66 1,81 0,00 0,00 0,00 -0,26 B159 CS6 - CFRHS80X40X4 70,5 GZT – Gruppe B (automatisch)/14 -0,78 0,00 -5,31 0,00 -0,08 0,00 B158 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/5 0,29 0,02 2,16 -0,01 -0,96 -0,02 B156 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/14 0,77 0,05 1,83 -0,05 -0,49 -0,03 B158 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/14 0,77 -0,05 1,83 0,05 -0,49 0,03 B158 CS6 - CFRHS80X40X4 1070,4 GZT – Gruppe B (automatisch)/9 0,34 -0,04 0,11 0,04 1,17 -0,02 6.1.6.1.

GZT Lineare Analyse Kombination: GZT –

Koordinatensystem: Hauptsystem Extremwerte 1D: Global Auswahl: Alle Filter: Querschnitt = CS6 - CFRHS80X40X4 Allgemeiner Einheitsnachweis Name dx LF Querschnitt Material UC Overall UCSec UC Stab [mm] [-] [-] [-] B158 1070,4 GZT – Gruppe B CS6 - S 355 0,16 0,16 0,00 (automatisch)/1 CFRHS80X40X4 Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC7 + 1.35*LC11

CS7 Typ CFRHS50X50X3 Formcode 2

EC-EN1993 Stahlnachweis

Gruppe B (automatisch)

Materialangabe

Herstellung kaltgeformt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 5,41 Ay [cm 2], Az [cm 2] 2,70 2,70 AL [m 2/m], AD [m 2/m] 0,19 0,36 cYUCS [mm], cZUCS [mm] 25,0 25,0 0,00 Iy [cm 4], Iz [cm 4] 19,47 19,47 iy [mm], iz [mm] 19,0 19,0 Wely [cm 3], Welz [cm 3] 7,79 7,79 Wply [cm 3], Wplz [cm 3] 9,39 9,39 Mply+ [kNcm], Mply- [kNcm] 332,90 332,90 Mplz+ [kNcm], Mplz- [kNcm] 332,90 332,90 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 32,13 78,13 0,0 0,0 Bild

Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 46/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie zur Ans i c thrun rüf nenretni G e brauch!

2022-0282

Erläuterung von Symbolen

Formcode h - Höhe

b - Breite

s - Dicke

r - Außenradius

r1 - Innenradius

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

- CFRHS50X50X3

Querschnitt

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B149 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/18 -8,69 -5,05 0,00 0,00 0,00 1,17 B149 CS7 - CFRHS50X50X3 325,0 GZT – Gruppe B (automatisch)/19 6,85 3,49 0,00 0,00 0,00 0,37 B149 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/19 6,83 3,49 0,00 0,00 0,00 -0,76 B153 CS7 - CFRHS50X50X3 54,0 GZT – Gruppe B (automatisch)/19 3,49 0,00 -6,85 0,00 0,00 0,00 B153 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/18 -5,05 0,00 8,67 0,00 -0,47 0,00 B146 CS7 - CFRHS50X50X3 225,0 GZT – Gruppe B (automatisch)/14 0,05 1,55 -3,18 -0,23 0,67 -0,29 B146 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/14 0,05 -1,55 3,19 0,23 -0,05 0,06 B146 CS7 - CFRHS50X50X3 225,0 GZT – Gruppe B (automatisch)/14 0,05 -1,55 3,18 0,23 0,67 -0,29 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 47/57 www.expo-engineering.de

JCEventtechnik K o p ie zur Ansichtnur fü r nenretni !hcuarbeG

: CS7

AutorisierterBetreiber

Projekt-Nr.:

Auftraggeber:

Projekt:

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - outdoor

6.1.7.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS7 - CFRHS50X50X3

Allgemeiner Einheitsnachweis

6.1.8. 1D Teile - Schnittgrößen

RD48

11 - Vollständiges

Erläuterung von Symbolen

Formcode d - Durchmesser

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung yErmittelt durch 2D-FEM-Analyse

Az Schubfläche in Hauptrichtung zErmittelt durch 2D-FEM-Analyse

AL Umfang pro Einheitslänge

AutorisierterBetreiber

Erläuterung von Symbolen

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

Name dx LF Querschnitt Material UC Overall UCSec UC Stab [mm] [-] [-] [-] B149 0,0 GZT – Gruppe B CS7 - S 355 0,35 0,35 0,22 (automatisch)/1 CFRHS50X50X3 Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC5 + 1.35*LC11

CS9 Typ

Stabformtyp Dickwandig Materialangabe EN-AW 6082 (ER/B)

(20-150) Herstellung gewalzt A [cm 2] 18,09 Ay [cm 2], Az [cm 2] 16,29 16,29 AL [m 2/m], AD [m 2/m] 0,15 0,15 cYUCS [mm], cZUCS [mm] 24,0 24,0 0,00 Iy [cm 4], Iz [cm 4] 25,51 25,51 iy [mm], iz [mm] 11,9 11,9 Wely [cm 3], Welz [cm 3] 10,63 10,63 Wply [cm 3], Wplz [cm 3] 18,14 18,14 Mply+ [kNcm], Mply- [kNcm] 479,09 479,09 Mplz+ [kNcm], Mplz- [kNcm] 479,09 479,09 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 52,21 0,00 0,0 0,0 Bild

Formcode

Kreisprofil

48/57

www.expo-engineering.de

JCEventtechnik Kopie zur

n s thcirun rüf enretni n Gebrauch!

Erläuterung von Symbolen

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Erläuterung von Symbolen

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

It Torsionskonstante - Ermittelt durch

2D-FEM-Analyse

Iw Verwölbungskonstante - Ermittelt durch 2D-FEM-Analyse

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS9 - RD48

6.1.8.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS9 - RD48

Nichts anzuzeigendes in der Auswahl.

6.1.9. 1D Teile - Schnittgrößen

CS10

Typ RD30

Formcode 11 - Vollständiges Kreisprofil Stabformtyp

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B134 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/16 -5,27 -2,13 -0,01 0,00 0,00 0,18 B128 CS9 - RD48 55,0 GZT – Gruppe B (automatisch)/9 10,41 1,85 -0,02 0,00 0,00 0,02 B134 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/18 -5,25 -2,18 -0,01 0,00 0,00 0,19 B133 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/18 3,42 2,87 -0,01 0,00 0,00 0,03 B116 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/1 5,18 1,58 -0,02 0,00 0,00 -0,13 B116 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/2 6,50 0,24 0,04 0,00 0,00 -0,03 B128 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/9 10,41 1,85 -0,02 0,00 0,00 -0,08 B128 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/8 -4,39 -0,77 0,01 0,00 0,00 0,07 B116 CS9 - RD48 55,0 GZT – Gruppe B (automatisch)/2 6,50 0,24 0,04 0,00 0,00 -0,01 B116 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/5 6,43 1,96 -0,01 0,00 0,00 -0,17 B133 CS9 - RD48 55,0 GZT – Gruppe B (automatisch)/18 3,42 2,87 -0,01 0,00 0,00 0,19

Dickwandig

EN-AW

Projekt-Nr.:

Eventtechnik

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 49/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik Kopie zur thcisnA - run rüf nretni e n Gebrauch!

Materialangabe

6082 (ER/B) T6 (20-150) 2022-0282

GmbH

Erläuterung von Symbolen

Formcode d - Durchmesser

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung yErmittelt durch 2D-FEM-Analyse

Az Schubfläche in Hauptrichtung zErmittelt durch 2D-FEM-Analyse

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

It Torsionskonstante - Ermittelt durch

2D-FEM-Analyse

Iw Verwölbungskonstante - Ermittelt

Herstellung gewalzt A [cm 2] 7,06 Ay [cm 2], Az [cm 2] 6,37 6,37 AL [m 2/m], AD [m 2/m] 0,09 0,09 cYUCS [mm], cZUCS [mm] 15,0 15,0 0,00 Iy [cm 4], Iz [cm 4] 3,89 3,89 iy [mm], iz [mm] 7,4 7,4 Wely [cm 3], Welz [cm 3] 2,60 2,60 Wply [cm 3], Wplz [cm 3] 4,43 4,43 Mply+ [kNcm], Mply- [kNcm] 116,96 116,96 Mplz+ [kNcm], Mplz- [kNcm] 116,96 116,96 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 7,97 0,00 0,0 0,0 Bild

2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 50/57 www.expo-engineering.de

Betreiber JCEventtechnik K o p ei ruz thcisnArun f ü r internen Gebrauch!

Autorisierter

Projekt-Nr.:

Auftraggeber:

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - outdoor

Erläuterung von Symbolen durch 2D-FEM-Analyse Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS10 - RD30

GZT

Lineare Analyse Kombination: GZT – Gruppe B (automatisch)

Hauptsystem

1D: Global

Alle

Querschnitt = CS10 - RD30

anzuzeigendes in der Auswahl. 6.1.10. 1D Teile - Schnittgrößen

S 235

AutorisierterBetreiber

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B62 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/6 -5,84 -0,06 -0,19 0,00 0,01 0,00 B92 CS10 - RD30 55,0 GZT – Gruppe B (automatisch)/16 2,57 0,06 -0,02 0,00 0,00 0,00 B164 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/20 -5,00 -0,92 0,00 0,00 0,00 0,09 B174 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/12 -5,01 0,94 0,00 0,00 0,00 -0,09 B62 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/2 -2,32 -0,59 -0,26 0,00 0,01 0,03 B56 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/2 -2,32 -0,52 0,22 0,00 -0,01 0,02 B56 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/16 -0,42 -0,14 0,14 0,00 -0,01 0,01 B56 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/20 -5,09 0,18 0,17 0,00 -0,01 -0,01 B62 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/20 -5,09 0,19 -0,17 0,00 0,01 -0,01 6.1.9.1. EC-EN1993 Stahlnachweis

Extremwerte

Auswahl:

Filter:

Nichts

CS11 Typ FL10X5 Formcode 7 - Vollständiges Rechteckprofil Stabformtyp Dünnwandig

Herstellung gewalzt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 0,50 Ay [cm 2], Az [cm 2] 0,42 0,42 AL [m 2/m], AD [m 2/m] 0,03 0,03 cYUCS [mm], cZUCS [mm] 5,0 2,5 0,00 Iy [cm 4], Iz [cm 4] 0,01 0,04 iy [mm], iz [mm] 1,4 2,9 Wely [cm 3], Welz [cm 3] 0,04 0,08 Wply [cm 3], Wplz [cm 3] 0,06 0,12 Mply+ [kNcm], Mply- [kNcm] 1,47 1,47 Mplz+ [kNcm], Mplz- [kNcm] 2,94 2,94 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 0,04 0,00 0,0 0,0 Bild

Koordinatensystem:

Materialangabe

Projekt: 51/57 www.expo-engineering.de

epi ruz thcisnA

üf r internen Gebrauch!

JCEventtechnik

run

2022-0282

Erläuterung von Symbolen

Formcode h - Höhe b - Breite

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

Autorisierter

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y

Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch) Querschnitt : CS11 - FL10X5

6.1.10.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B181 CS11 - FL10X5 0,0 GZT – Gruppe B (automatisch)/17 -0,19 0,00 0,00 0,00 0,00 0,00 B176 CS11 - FL10X5 0,0 GZT – Gruppe B (automatisch)/11 0,19 0,00 0,00 0,00 0,00 0,00 B176 CS11 - FL10X5 0,0 GZT – Gruppe B (automatisch)/3 0,09 0,00 0,00 0,00 0,00 0,00

Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 52/57 www.expo-engineering.de

Kombination: GZT – Gruppe B (automatisch) Betreiber JC Eventtechnik ipoK e z u r Ansicht - nur für int e nenr !hcuarbeG

Projekt-Nr.:

Auftraggeber:

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS11 - FL10X5

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - outdoor

Es liegen 1 Warnungen für ausgewählte Teile vor. 1 davon werden angezeigt. Allgemeiner Einheitsnachweis

Autorisierter Betreiber

1D Teile - Schnittgrößen

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

www.expo-engineering.de

Projekt: 53/57

Erläuterung von Symbolen

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

Name dx LF Querschnitt Material UC Overall UCSec UC Stab Fehler, Warnungen, [mm] [-] [-] [-] Hinweise B181 0,0 GZT – Gruppe B CS11 - FL10X5 S 235 0,22 0,02 0,22 W17 (automatisch)/1 Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC6 + 1.35*LC11 E/W/N Vorhanden an Teilen W17 B177, B178, B179, B180, B181, B182, B183, B184, B185 6.1.11.

CS12 Typ KHP Detailliert

Stabformtyp D

nnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 5,53 Ay [cm 2], Az [cm 2] 3,52 3,52 AL [m 2/m], AD [m 2/m] 0,15 0,28 cYUCS [mm], cZUCS [mm] 24,0 24,0 0,00 Iy [cm 4], Iz [cm 4] 13,49 13,49 iy [mm], iz [mm] 15,6 15,6 Wely [cm 3], Welz [cm 3] 5,62 5,62 Wply [cm 3], Wplz [cm 3] 7,77 7,77 Mply+ [kNcm], Mply- [kNcm] 194,07 194,07 Mplz+ [kNcm], Mplz- [kNcm] 194,07 194,07 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 26,76 0,00 0,0 0,0 Bild

48,0; 4,0 Formcode 3 - Rundrohr

n ru rüf nenretni hcuarbeG !

JC Eventtechnik Kopie zur Ansicht

Erläuterung von Symbolen

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Erläuterung von Symbolen

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente Mz

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch) Querschnitt : CS12 - KHP (48,0; 4,0)

6.1.11.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS12 - KHP (48,0; 4,0)

Nichts anzuzeigendes in der Auswahl.

6.2. Kombinationen

6.2.1. Kombinationen - GZT – Gruppe B (automatisch)

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B155 CS12 - KHP 0,0 GZT – Gruppe B (automatisch)/14 -7,06 0,00 0,00 0,00 0,00 0,00 B155 CS12 - KHP 2923,1 GZT – Gruppe B (automatisch)/15 4,13 0,00 0,00 0,00 0,00 0,00 B155 CS12 - KHP 0,0 GZT – Gruppe B (automatisch)/3 -1,38 0,00 0,00 0,00 0,00 0,00

Name Beschreibung Typ Lastfälle Beiwert [-] GZT – Gruppe B EN-GZT (STR/GEO) Gruppe B LC1 - Eigengewicht 1,00 (automatisch) LC2 - Eigengewicht LED 1,00 LC3 - Eigengewicht Steg 1,00 LC4 - Wartung 1,00 LC5 - Wind 1 - 2m frei 1,00 LC6 - Wind 1b - 2m frei 1,00 LC7 - Wind 2 - 0m frei 1,00 LC8 - Wind 2b - 0m frei 1,00 LC9 - Wind 3 - 0m frei 1,00 LC10 - Wind 3b - 0m frei 1,00 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 54/57 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik eipoK ruz Ansicht - nur für intern e n !hcuarbeG

6.2.1.1. Reaktionen

Lineare Analyse, Extremwerte : Knoten

Auswahl : Alle

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282

LF-Kombinationen : GZT – Gruppe B (automatisch)

Name Beschreibung Typ Lastfälle Beiwert [-] LC11 - Ballast maximal 1,00

Auflager LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] Sn1/N117 GZT – Gruppe B (automatisch)/15 0,00 0,73 -0,36 0,00 0,00 0,00 Sn1/N117 GZT – Gruppe B (automatisch)/14 0,00 -0,79 5,32 0,00 0,00 0,00 Sn1/N117 GZT – Gruppe B (automatisch)/12 0,00 -0,94 5,01 0,00 0,00 0,00 Sn1/N117 GZT – Gruppe B (automatisch)/13 0,00 0,88 -0,06 0,00 0,00 0,00 Sn1/N117 GZT – Gruppe B (automatisch)/3 0,00 -0,03 2,62 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/3 0,00 -0,03 2,62 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/9 0,00 -0,94 4,81 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/8 0,00 0,88 0,15 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/15 0,00 0,73 -0,36 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/14 0,00 -0,78 5,32 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/3 0,00 0,03 2,81 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/4 0,00 -0,86 0,10 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/5 0,00 0,92 5,46 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/7 0,00 -0,71 -0,20 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/6 0,00 0,77 5,76 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/14 0,00 -0,71 0,77 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/15 0,00 0,77 4,78 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/22 0,00 -0,87 0,56 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/20 0,00 0,92 5,00 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/7 0,00 -0,72 -0,20 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/6 0,00 0,77 5,76 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/3 0,00 0,03 2,81 0,00 0,00 0,00

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 55/57 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik eipoK ruz thcisnAnur für internen Gebra u c !h

6.2.2. Kombinationen - GZG – char. (automatisch)

6.2.2.1. Reaktionen Lineare

Name Beschreibung Typ Lastfälle Beiwert [-] GZG – char. (automatisch) EN-GZG charakteristisch LC1 - Eigengewicht 1,00 LC2 - Eigengewicht LED 1,00 LC3 - Eigengewicht Steg 1,00 LC4 - Wartung 1,00 LC5 - Wind 1 - 2m frei 1,00 LC6 - Wind 1b - 2m frei 1,00 LC7 - Wind 2 - 0m frei 1,00 LC8 - Wind 2b - 0m frei 1,00 LC9 - Wind 3 - 0m frei 1,00 LC10 - Wind 3b - 0m frei 1,00 LC11 - Ballast maximal 1,00

Analyse,

Auswahl : Alle LF-Kombinationen : GZG – char. (automatisch) Auflager LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] Sn1/N117 GZG – char. (automatisch)/26 0,00 0,54 0,09 0,00 0,00 0,00 Sn1/N117 GZG – char. (automatisch)/27 0,00 -0,58 3,94 0,00 0,00 0,00 Sn1/N117 GZG – char. (automatisch)/28 0,00 -0,70 3,71 0,00 0,00 0,00 Sn1/N117 GZG – char. (automatisch)/29 0,00 0,65 0,32 0,00 0,00 0,00 Sn1/N117 GZG – char. (automatisch)/30 0,00 -0,02 1,94 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/30 0,00 -0,02 1,94 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/31 0,00 -0,69 3,56 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/32 0,00 0,65 0,47 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/26 0,00 0,53 0,09 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/27 0,00 -0,58 3,94 0,00 0,00 0,00 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 56/57 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik K o p ei ruz thcisnArun üf r internen Gebrauch!

Extremwerte : Knoten

Auflager LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] Sn3/N115 GZG – char. (automatisch)/30 0,00 0,02 2,08 0,00 0,00 0,00 Sn3/N115 GZG – char. (automatisch)/31 0,00 -0,64 0,46 0,00 0,00 0,00 Sn3/N115 GZG – char. (automatisch)/32 0,00 0,68 4,04 0,00 0,00 0,00 Sn3/N115 GZG – char. (automatisch)/33 0,00 -0,52 0,24 0,00 0,00 0,00 Sn3/N115 GZG – char. (automatisch)/34 0,00 0,57 4,27 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/27 0,00 -0,53 0,57 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/26 0,00 0,57 3,93 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/28 0,00 -0,64 0,80 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/29 0,00 0,68 3,70 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/33 0,00 -0,53 0,24 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/34 0,00 0,57 4,27 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/30 0,00 0,02 2,08 0,00 0,00 0,00

JC Eventtechnik

Auftraggeber: Tri- Frame Ständerwerk - outdoor Projekt: 57/57 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie zur Ansichtn u r rüf nenretni hcuarbeG !

2022-0282 Projekt-Nr.:

GmbH

AutorisierterBetreiber JCEventtechnik Kopi e ruz thcisnArun üf r i n ternen Gebrauch!

Anlage zur Statischen Berechnung - EDV-Ausgabe -

Projekt-Nr.:

Auftraggeber:

Projekt:

Bearbeiter:

Datum:

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - indoor Lück

27.06.2022

AutorisierterBetreiber

Expo Engineering GmbH

Suerkamp 14

D-59302 Oelde

fon: +49 (0) 2520 931 62 - 0

fax: +49 (0) 2520 931 62 - 210

email: info@expo-engineering.de

2/56 www.expo-engineering.de

JCEventtechnik eipoK ruz Aisn c

nur für internen G e !hcuarb

1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 3 2. Projekt 5 3. Struktur 6 3.1. Querschnitte 6 3.2. Material 13 3.3. Knoten 14 3.4. Stäbe 15 3.5. Gelenke 23 3.6. Knotenauflager 23 3.7. Analysemodel Knotennummerierung 24 3.8. Analysemodel Stabnummerierung 24 4. Lasten 25 4.1. Lastfälle 25 4.1.1. Lastfälle - LC1 25 4.1.1.1. Darstellung Lasten 25 4.1.1.2. Resultierende 25 4.1.2. Lastfälle - LC2 25 4.1.2.1. Darstellung Lasten 26 4.1.2.2. Knotenlast 26 4.1.2.3. Resultierende 26 4.1.3. Lastfälle - LC3 26 4.1.3.1. Darstellung Lasten 27 4.1.3.2. Linienlast 27 4.1.3.3. Resultierende 27 4.1.4. Lastfälle - LC4 27 4.1.4.1. Darstellung Lasten 28 4.1.4.2. Linienlast 28 4.1.4.3. Resultierende 28 4.1.5. Lastfälle - LC5 28 4.1.5.1. Darstellung Lasten 29 4.1.5.2. Knotenlast 29 4.1.5.3. Resultierende 30 4.1.6. Lastfälle - LC6 30 4.1.6.1. Darstellung Lasten 30 4.1.6.2. Knotenlast 31 4.1.6.3. Resultierende 31 4.1.7. Lastfälle - LC7 31 4.1.7.1. Darstellung Lasten 32 4.1.7.2. Linienlast 32 4.1.7.3. Resultierende 32 5. Kombinatorik 33 5.1. Lastfälle 33 5.2. Lastgruppen 33 5.3. Kombinationen 33 5.4. Kombinationsvorschrift 33 6. Ergebnisse 35 6.1. 1D Teile - Schnittgrößen 35 6.1.1. 1D Teile - Schnittgrößen 35 6.1.1.1. EC-EN 1993 Stahlnachweis GZT 36 6.1.2. 1D Teile - Schnittgrößen 36 6.1.2.1. EC-EN 1993 Stahlnachweis GZT 38 6.1.3. 1D Teile - Schnittgrößen 38 6.1.3.1. EC-EN 1993 Stahlnachweis GZT 39 6.1.4. 1D Teile - Schnittgrößen 39 6.1.4.1. EC-EN 1993 Stahlnachweis GZT 40 6.1.5. 1D Teile - Schnittgrößen 41 6.1.5.1. EC-EN 1993 Stahlnachweis GZT 42 6.1.6. 1D Teile - Schnittgrößen 42 6.1.6.1. EC-EN 1993 Stahlnachweis GZT 44 6.1.7. 1D Teile - Schnittgrößen 44 6.1.7.1. EC-EN 1993 Stahlnachweis GZT 46 6.1.8. 1D Teile - Schnittgrößen 46 6.1.8.1. EC-EN 1993 Stahlnachweis GZT 47 6.1.9. 1D Teile - Schnittgrößen 47 6.1.9.1. EC-EN 1993 Stahlnachweis GZT 49 6.1.10. 1D Teile - Schnittgrößen 49 6.1.10.1. EC-EN 1993 Stahlnachweis GZT 50 6.1.11. 1D Teile - Schnittgrößen 50 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 3/56 www.expo-engineering.de Autorisierter Betreiber

Kopie zur Ansi c thrun rüf nenretni G e brauch!

JC Eventtechnik

6.1.11.1. EC-EN 1993 Stahlnachweis GZT 52 6.2. Kombinationen 52 6.2.1. Kombinationen - GZT – Gruppe B (automatisch) 52 6.2.1.1. Reaktionen 53 6.2.2. Kombinationen - GZG – char. (automatisch) 53 6.2.2.1. Reaktionen 54 6.2.3. Kombinationen - GZG – Windstabilität 55 6.2.3.1. Reaktionen 55 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 4/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz A n s ichtnur für internen !hcuarbeG

2. Projekt

Projekt-Nr.:

2022-0282

JC Eventtechnik GmbH

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt:

Lizenzname Expo Engineering

Lizenznummer 671965

Projekt JC Eventtechnik GmbH

Teil Tri- Frame Ständerwerk - indoor

Beschreibung 2022-0282

Bearbeiter Lück

Datum 27.06.2022

Rahmen XYZ

Norm EC-EN

Name der Projektdatei 2022-0282 Tri-Frame Ständerwerk indoor 8m.esa

Pfad der Projektdatei C:\Users\michael.lueck \01-Projekte Mick\JC Eventtechnik \2022-0282 Ständerwerk für LED Frames \02 Berechnungen \

Autorisierter Betreiber

Struktur

Anzahl Knoten: 172 Anzahl Stäbe: 278 Anzahl 2D-Teile: 0 Anzahl Körper: 0 Anzahl Querschnitte: 11 Anzahl Lastfälle: 7 Anzahl Materialien: 4 Erdbeschleunigung [m/s 2] 9,810

5/56

www.expo-engineering.de

JC Eventtechnik eipoK ruz thcisnAnur für internen Gebra u c !h

3. Struktur

3.1. Querschnitte

Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri-

2022-0282

Frame Ständerwerk - indoor Projekt: 6/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik K o p ie zur Ansichtnur f ü r nenretni !hcuarbeG

2022-0282 Projekt-Nr.:

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt:

25,0; 2,0

3 - Rundrohr

JC Eventtechnik GmbH

Detailliert

Formcode

Stabformtyp

nnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 1,45 Ay [cm 2], Az [cm 2] 0,92 0,92 Iy [cm 4], Iz [cm 4] 0,96 0,96 iy [mm], iz [mm] 8,2 8,2 Wely [cm 3], Welz [cm 3] 0,77 0,77 Wply [cm 3], Wplz [cm 3] 1,06 1,06 Mply+ [kNcm], Mply- [kNcm] 26,51 26,51 Mplz+ [kNcm], Mplz- [kNcm] 26,51 26,51 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 1,91 0,00 0,0 0,0 Bild

CS3 Typ KHP

Dü

CS4

7/56 www.expo-engineering.de

Autorisierter Betreiber

Eventtechnik Kopie zur Ansich trun rüf nenretni beG r a u

2022-0282

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 8/56 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik Kopie zu r thcisnA - run rüf tni e r nen Gebrauch!

Projekt-Nr.: JC Eventtechnik GmbH

CS6

2022-0282 Projekt-Nr.:

Projekt:

JC Eventtechnik GmbH

Auftraggeber: Tri- Frame Ständerwerk - indoor

Typ CFRHS80X40X4

Formcode 2 - Rechteckige Hohlprofile

Stabformtyp Dünnwandig

Materialangabe S 355

Herstellung kaltgeformt

Biegeknicken y-y,

z-z c c A [cm 2] 8,55 Ay [cm 2], Az [cm 2] 2,85 5,69 Iy [cm 4], Iz [cm 4] 64,79 21,49 iy [mm], iz [mm] 27,5 15,9 Wely [cm 3], Welz [cm 3] 16,20 10,74 Wply [cm 3], Wplz [cm 3] 20,91 12,77 Mply+ [kNcm], Mply- [kNcm] 741,30 741,30 Mplz+ [kNcm], Mplz- [kNcm] 453,02 453,02 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 55,24 204,80 0,0 0,0 Bild

Biegeknicken

CS7

9/56 www.expo-engineering.de

eipoK ruz Asn ichtnur für internen G e !hcuarb

AutorisierterBetreiber JCEventtechnik

Typ CFRHS50X50X3

Formcode 2 - Rechteckige Hohlprofile

Dünnwandig

S 355

Stabformtyp

Materialangabe

Herstellung

kaltgeformt

11 - Vollständiges

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 10/56 www.expo-engineering.de

Betreiber JC Eventtechnik

run rüf

beGuar c h!

2022-0282 Projekt-Nr.: JC Eventtechnik GmbH

Autorisierter

Kopie zur Ansicht

nenretni

Typ RD30

Typ FL10X5 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 11/56 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik Kopi e z u

thcisnA

Gebrauch!

CS10

Formcode

CS11

- run rüf itn e r nen

Formcode 7 - Vollständiges Rechteckprofil

AutorisierterBetreiber

Stabformtyp

Dü

Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 12/56 www.expo-engineering.de

2022-0282 Projekt-Nr.: JC

JCEventtechnik

trun rüf nenretni beG r a uc h!

Kopie zur Ansich

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Erläuterung von Symbolen

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 13/56 www.expo-engineering.de

3.2. Material

2022-0282 Projekt-Nr.:

Eventtechnik GmbH

ipoK e z u r Ansicht - nur für int e nenr !hcuarbeG

Autorisierter

Betreiber JC Eventtechnik

Aluminium Name Massendichte E-Mod Querdehnzahl Nachweisfestigkeit 0.2% (fo) [kg/m 3] [kN/cm 2] [kN/cm 2] Typ G-Mod T-Dehnzahl Nachweisfestigkeit 0.2% [kN/cm 2] [m/mK] (fo,haz) [kN/cm 2] n-Wert für plastische Analyse (np) EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) 2700,0 7,0000e+03 0.3 25,0 Aluminium 2,6923e+03 0,00 12,5 32 EN-AW 6082 (ER/B) T6 (20-150) 2700,0 7,0000e+03 0.3 26,0 Aluminium 2,6923e+03 0,00 12,5 25 3.3. Knoten Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N1 -225,0 -350,0 55,0 N2 0,0 0,0 55,0 N3 225,0 -350,0 55,0 N4 -225,0 -350,0 500,0 N5 0,0 0,0 500,0 N6 0,0 0,0 945,0 N7 -225,0 -350,0 945,0 N8 225,0 -350,0 500,0 N9 225,0 -350,0 945,0 N10 -225,0 -350,0 1055,0 N11 0,0 0,0 1055,0 N12 225,0 -350,0 1055,0 N13 -225,0 -350,0 1500,0 N14 0,0 0,0 1500,0 N15 0,0 0,0 1945,0 N16 -225,0 -350,0 1945,0 N17 225,0 -350,0 1500,0 N18 225,0 -350,0 1945,0 N19 -225,0 -350,0 2055,0 N20 0,0 0,0 2055,0 N21 225,0 -350,0 2055,0 N22 -225,0 -350,0 2500,0 N23 0,0 0,0 2500,0 N24 0,0 0,0 2945,0 N25 -225,0 -350,0 2945,0 N26 225,0 -350,0 2500,0 N27 225,0 -350,0 2945,0 N28 -225,0 -350,0 3055,0 N29 0,0 0,0 3055,0 N30 225,0 -350,0 3055,0 N31 -225,0 -350,0 3500,0 N32 0,0 0,0 3500,0 N33 0,0 0,0 3945,0 N34 -225,0 -350,0 3945,0 N35 225,0 -350,0 3500,0 N36 225,0 -350,0 3945,0 N37 -225,0 -350,0 4055,0 N38 0,0 0,0 4055,0 N39 225,0 -350,0 4055,0 N40 -225,0 -350,0 4500,0 N41 0,0 0,0 4500,0 N42 0,0 0,0 4945,0 N43 -225,0 -350,0 4945,0 N44 225,0 -350,0 4500,0 N45 225,0 -350,0 4945,0 N46 0,0 0,0 65,0 N47 -225,0 -350,0 480,0 N48 -225,0 -350,0 520,0 Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N49 0,0 0,0 935,0 N50 225,0 -350,0 480,0 N51 225,0 -350,0 520,0 N52 0,0 0,0 1065,0 N53 -225,0 -350,0 1480,0 N54 -225,0 -350,0 1520,0 N55 0,0 0,0 1935,0 N56 225,0 -350,0 1480,0 N57 225,0 -350,0 1520,0 N58 0,0 0,0 2065,0 N59 -225,0 -350,0 2480,0 N60 -225,0 -350,0 2520,0 N61 0,0 0,0 2935,0 N62 225,0 -350,0 2480,0 N63 225,0 -350,0 2520,0 N64 0,0 0,0 3065,0 N65 -225,0 -350,0 3480,0 N66 -225,0 -350,0 3520,0 N67 0,0 0,0 3935,0 N68 225,0 -350,0 3480,0 N69 225,0 -350,0 3520,0 N70 0,0 0,0 4065,0 N71 -225,0 -350,0 4480,0 N72 -225,0 -350,0 4520,0 N73 0,0 0,0 4935,0 N74 225,0 -350,0 4480,0 N75 225,0 -350,0 4520,0 N76 -225,0 -350,0 0,0 N77 -225,0 -350,0 1000,0 N78 225,0 -350,0 0,0 N79 225,0 -350,0 1000,0 N80 -225,0 -350,0 2000,0 N81 225,0 -350,0 2000,0 N82 -225,0 -350,0 3000,0 N83 225,0 -350,0 3000,0 N84 -225,0 -350,0 4000,0 N85 225,0 -350,0 4000,0 N86 -225,0 -350,0 5000,0 N87 225,0 -350,0 5000,0 N88 0,0 0,0 0,0 N89 0,0 0,0 1000,0 N90 0,0 0,0 2000,0 N91 0,0 0,0 3000,0 N92 0,0 0,0 4000,0 N93 0,0 0,0 5000,0 N94 -225,0 1835,0 -95,0 N95 225,0 1835,0 -95,0 N96 0,0 54,0 2000,0 Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N97 0,0 54,0 2033,0 N98 0,0 54,0 2675,0 N99 0,0 54,0 3000,0 N100 0,0 547,0 2675,0 N101 0,0 710,0 2675,0 N102 0,0 1835,0 51,0 N103 -225,0 0,0 -95,0 N104 -225,0 1905,5 -95,0 N105 225,0 0,0 -95,0 N106 225,0 1905,5 -95,0 N107 0,0 1835,0 -95,0 N108 -225,0 -350,0 -95,0 N109 -225,0 -310,0 -95,0 N110 -225,0 -435,0 -95,0 N111 -225,0 -310,0 -195,0 N112 225,0 -350,0 -95,0 N113 225,0 -310,0 -95,0 N114 225,0 -435,0 -95,0 N115 225,0 -310,0 -195,0 N116 0,0 0,0 -95,0 N117 -225,0 1905,5 -195,0 N118 225,0 1905,5 -195,0 N119 -225,0 -350,0 5055,0 N120 0,0 0,0 5055,0 N121 225,0 -350,0 5055,0 N122 -225,0 -350,0 5500,0 N123 0,0 0,0 5500,0 N124 0,0 0,0 5945,0 N125 -225,0 -350,0 5945,0 N126 225,0 -350,0 5500,0 N127 225,0 -350,0 5945,0 N128 0,0 0,0 5065,0 N129 -225,0 -350,0 5480,0 N130 -225,0 -350,0 5520,0 N131 0,0 0,0 5935,0 N132 225,0 -350,0 5480,0 N133 225,0 -350,0 5520,0 N134 -225,0 -350,0 6000,0 N135 225,0 -350,0 6000,0 N136 0,0 0,0 6000,0 N137 -225,0 -350,0 6055,0 N138 0,0 0,0 6055,0 N139 225,0 -350,0 6055,0 N140 -225,0 -350,0 6500,0 N141 0,0 0,0 6500,0 N142 0,0 0,0 6945,0 N143 -225,0 -350,0 6945,0 N144 225,0 -350,0 6500,0

JC Eventtechnik

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 14/56 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik ipoK e z ur Ansicht - nur für int e nenr !hcuarbeG

2022-0282 Projekt-Nr.:

GmbH

Stäbe

Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N145 225,0 -350,0 6945,0 N146 0,0 0,0 6065,0 N147 -225,0 -350,0 6480,0 N148 -225,0 -350,0 6520,0 N149 0,0 0,0 6935,0 N150 225,0 -350,0 6480,0 N151 225,0 -350,0 6520,0 N152 -225,0 -350,0 7000,0 N153 225,0 -350,0 7000,0 N154 0,0 0,0 7000,0 Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N155 -225,0 -350,0 7055,0 N156 0,0 0,0 7055,0 N157 225,0 -350,0 7055,0 N158 -225,0 -350,0 7500,0 N159 0,0 0,0 7500,0 N160 0,0 0,0 7945,0 N161 -225,0 -350,0 7945,0 N162 225,0 -350,0 7500,0 N163 225,0 -350,0 7945,0 N164 0,0 0,0 7065,0 Name Koord.X Koord.Y Koord.Z [mm] [mm] [mm] N165 -225,0 -350,0 7480,0 N166 -225,0 -350,0 7520,0 N167 0,0 0,0 7935,0 N168 225,0 -350,0 7480,0 N169 225,0 -350,0 7520,0 N170 -225,0 -350,0 8000,0 N171 225,0 -350,0 8000,0 N172 0,0 0,0 8000,0 3.4.

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B1 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N1 allgemein (0) N2 Zentrische Normalkraft B2 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N2 allgemein (0) N3 Zentrische Normalkraft B3 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N4 allgemein (0) N5 Zentrische Normalkraft B4 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N6 allgemein (0) N7 Zentrische Normalkraft B5 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N3 allgemein (0) N2 Zentrische Normalkraft B6 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N8 allgemein (0) N5 Zentrische Normalkraft B7 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N6 allgemein (0) N9 Zentrische Normalkraft B8 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N10 allgemein (0) N11 Zentrische Normalkraft B9 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N11 allgemein (0) N12 Zentrische Normalkraft B10 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N13 allgemein (0) N14 Zentrische Normalkraft B11 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N15 allgemein (0) N16 Zentrische Normalkraft B12 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N12 allgemein (0) N11 Zentrische Normalkraft B13 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N17 allgemein (0) N14 Zentrische Normalkraft B14 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N15 allgemein (0) N18 Zentrische Normalkraft B15 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N19 allgemein (0) N20 Zentrische Normalkraft B16 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N20 allgemein (0) N21 Zentrische Normalkraft B17 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N22 allgemein (0) N23 Zentrische Normalkraft B18 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N24 allgemein (0) N25 Zentrische Normalkraft B19 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N21 allgemein (0) N20 Zentrische Normalkraft B20 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N26 allgemein (0) N23 Zentrische Normalkraft B21 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N24 allgemein (0) N27 Zentrische Normalkraft B22 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N28 allgemein (0) N29 Zentrische Normalkraft B23 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N29 allgemein (0) N30 Zentrische Normalkraft B24 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N31 allgemein (0) N32 Zentrische Normalkraft B25 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N33 allgemein (0) N34 Zentrische Normalkraft 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 15/56 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik Kopie zur A n s thcirun rüf nenretni Gebrauch!

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B26 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N30 allgemein (0) N29 Zentrische Normalkraft B27 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N35 allgemein (0) N32 Zentrische Normalkraft B28 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N33 allgemein (0) N36 Zentrische Normalkraft B29 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N37 allgemein (0) N38 Zentrische Normalkraft B30 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N38 allgemein (0) N39 Zentrische Normalkraft B31 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N40 allgemein (0) N41 Zentrische Normalkraft B32 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N42 allgemein (0) N43 Zentrische Normalkraft B33 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N39 allgemein (0) N38 Zentrische Normalkraft B34 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N44 allgemein (0) N41 Zentrische Normalkraft B35 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N42 allgemein (0) N45 Zentrische Normalkraft B36 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N46 allgemein (0) N47 Zentrische Normalkraft B37 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N48 allgemein (0) N49 Zentrische Normalkraft B38 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N46 allgemein (0) N50 Zentrische Normalkraft B39 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N51 allgemein (0) N49 Zentrische Normalkraft B40 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N52 allgemein (0) N53 Zentrische Normalkraft B41 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N54 allgemein (0) N55 Zentrische Normalkraft B42 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N52 allgemein (0) N56 Zentrische Normalkraft B43 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N57 allgemein (0) N55 Zentrische Normalkraft B44 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N58 allgemein (0) N59 Zentrische Normalkraft B45 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N60 allgemein (0) N61 Zentrische Normalkraft B46 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N58 allgemein (0) N62 Zentrische Normalkraft B47 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N63 allgemein (0) N61 Zentrische Normalkraft B48 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N64 allgemein (0) N65 Zentrische Normalkraft B49 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N66 allgemein (0) N67 Zentrische Normalkraft B50 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N64 allgemein (0) N68 Zentrische Normalkraft B51 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N69 allgemein (0) N67 Zentrische Normalkraft B52 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N70 allgemein (0) N71 Zentrische Normalkraft B53 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N72 allgemein (0) N73 Zentrische Normalkraft B54 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N70 allgemein (0) N74 Zentrische Normalkraft B55 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N75 allgemein (0) N73 Zentrische Normalkraft B56 CS10 - RD30 Layer1 55,0 Linie N76 allgemein (0) N1 Standard B57 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N1 allgemein (0) N47 Standard B58 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N47 allgemein (0) 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 16/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz Aisn c htnur für internen G e !hcuarb

Projekt-Nr.:

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ N4 Standard B59 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N4 allgemein (0) N48 Standard B60 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N48 allgemein (0) N7 Standard B61 CS10 - RD30 Layer1 55,0 Linie N7 allgemein (0) N77 Standard B62 CS10 - RD30 Layer1 55,0 Linie N78 allgemein (0) N3 Standard B63 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N3 allgemein (0) N50 Standard B64 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N50 allgemein (0) N8 Standard B65 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N8 allgemein (0) N51 Standard B66 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N51 allgemein (0) N9 Standard B67 CS10 - RD30 Layer1 55,0 Linie N9 allgemein (0) N79 Standard B68 CS10 - RD30 Layer1 55,0 Linie N77 allgemein (0) N10 Standard B69 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N10 allgemein (0) N53 Standard B70 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N53 allgemein (0) N13 Standard B71 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N13 allgemein (0) N54 Standard B72 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N54 allgemein (0) N16 Standard B73 CS10 - RD30 Layer1 55,0 Linie N16 allgemein (0) N80 Standard B74 CS10 - RD30 Layer1 55,0 Linie N79 allgemein (0) N12 Standard B75 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N12 allgemein (0) N56 Standard B76 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N56 allgemein (0) N17 Standard B77 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N17 allgemein (0) N57 Standard B78 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N57 allgemein (0) N18 Standard B79 CS10 - RD30 Layer1 55,0 Linie N18 allgemein (0) N81 Standard B80 CS10 - RD30 Layer1 55,0 Linie N80 allgemein (0) N19 Standard B81 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N19 allgemein (0) N59 Standard B82 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N59 allgemein (0) N22 Standard B83 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N22 allgemein (0) N60 Standard B84 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N60 allgemein (0) N25 Standard B85 CS10 - RD30 Layer1 55,0 Linie N25 allgemein (0) N82 Standard B86 CS10 - RD30 Layer1 55,0 Linie N81 allgemein (0) N21 Standard B87 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N21 allgemein (0) N62 Standard B88 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N62 allgemein (0) N26 Standard B89 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N26 allgemein (0) N63 Standard B90 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N63 allgemein (0) N27 Standard

2022-0282

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 17/56 www.expo-engineering.de

Betreiber

Kopi e z u r thcisnA - run rüf itn e rnen Gebrauch!

Autorisierter

JCEventtechnik

2022-0282

Projekt-Nr.: JC Eventtechnik GmbH

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B91 CS10 - RD30 Layer1 55,0 Linie N27 allgemein (0) N83 Standard B92 CS10 - RD30 Layer1 55,0 Linie N82 allgemein (0) N28 Standard B93 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N28 allgemein (0) N65 Standard B94 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N65 allgemein (0) N31 Standard B95 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N31 allgemein (0) N66 Standard B96 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N66 allgemein (0) N34 Standard B97 CS10 - RD30 Layer1 55,0 Linie N34 allgemein (0) N84 Standard B98 CS10 - RD30 Layer1 55,0 Linie N83 allgemein (0) N30 Standard B99 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N30 allgemein (0) N68 Standard B100 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N68 allgemein (0) N35 Standard B101 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N35 allgemein (0) N69 Standard B102 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N69 allgemein (0) N36 Standard B103 CS10 - RD30 Layer1 55,0 Linie N36 allgemein (0) N85 Standard B104 CS10 - RD30 Layer1 55,0 Linie N84 allgemein (0) N37 Standard B105 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N37 allgemein (0) N71 Standard B106 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N71 allgemein (0) N40 Standard B107 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N40 allgemein (0) N72 Standard B108 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N72 allgemein (0) N43 Standard B109 CS10 - RD30 Layer1 55,0 Linie N43 allgemein (0) N86 Standard B110 CS10 - RD30 Layer1 55,0 Linie N85 allgemein (0) N39 Standard B111 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N39 allgemein (0) N74 Standard B112 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N74 allgemein (0) N44 Standard B113 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N44 allgemein (0) N75 Standard B114 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N75 allgemein (0) N45 Standard B115 CS10 - RD30 Layer1 55,0 Linie N45 allgemein (0) N87 Standard B116 CS9 - RD48 Layer1 55,0 Linie N88 allgemein (0) N2 Standard B117 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N2 allgemein (0) N46 Standard B118 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N46 allgemein (0) N5 Standard B119 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N5 allgemein (0) N49 Standard B120 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N49 allgemein (0) N6 Standard B121 CS9 - RD48 Layer1 55,0 Linie N6 allgemein (0) N89 Standard B122 CS9 - RD48 Layer1 55,0 Linie N89 allgemein (0) N11 Standard B123 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N11 allgemein (0)

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 18/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz thcisnArun für internen Gebrauch!

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ N52 Standard B124 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N52 allgemein (0) N14 Standard B125 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N14 allgemein (0) N55 Standard B126 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N55 allgemein (0) N15 Standard B127 CS9 - RD48 Layer1 55,0 Linie N15 allgemein (0) N90 Standard B128 CS9 - RD48 Layer1 55,0 Linie N90 allgemein (0) N20 Standard B129 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N20 allgemein (0) N58 Standard B130 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N58 allgemein (0) N23 Standard B131 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N23 allgemein (0) N61 Standard B132 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N61 allgemein (0) N24 Standard B133 CS9 - RD48 Layer1 55,0 Linie N24 allgemein (0) N91 Standard B134 CS9 - RD48 Layer1 55,0 Linie N91 allgemein (0) N29 Standard B135 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N29 allgemein (0) N64 Standard B136 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N64 allgemein (0) N32 Standard B137 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N32 allgemein (0) N67 Standard B138 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N67 allgemein (0) N33 Standard B139 CS9 - RD48 Layer1 55,0 Linie N33 allgemein (0) N92 Standard B140 CS9 - RD48 Layer1 55,0 Linie N92 allgemein (0) N38 Standard B141 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N38 allgemein (0) N70 Standard B142 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N70 allgemein (0) N41 Standard B143 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N41 allgemein (0) N73 Standard B144 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N73 allgemein (0) N42 Standard B145 CS9 - RD48 Layer1 55,0 Linie N42 allgemein (0) N93 Standard B146 CS7 - CFRHS50X50X3 Layer2 450,0 Linie N94 allgemein (0) N95 Standard B147 CS7 - CFRHS50X50X3 Layer2 33,0 Linie N96 allgemein (0) N97 Standard B148 CS7 - CFRHS50X50X3 Layer2 642,0 Linie N97 allgemein (0) N98 Standard B149 CS7 - CFRHS50X50X3 Layer2 325,0 Linie N98 allgemein (0) N99 Standard B150 CS7 - CFRHS50X50X3 Layer2 493,0 Linie N98 allgemein (0) N100 Standard B151 CS7 - CFRHS50X50X3 Layer2 163,0 Linie N100 allgemein (0) N101 Standard B152 CS7 - CFRHS50X50X3 Layer2 809,5 Linie N100 allgemein (0) N97 Standard B153 CS7 - CFRHS50X50X3 Layer2 54,0 Linie N99 allgemein (0) N91 Standard B154 CS7 - CFRHS50X50X3 Layer2 54,0 Linie N96 allgemein (0) N90 Standard B155 CS12 - KHP (48,0; 4,0) Layer2 2923,1 Linie N102 allgemein (0) N100 Zentrische Normalkraft 2022-0282

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 19/56 www.expo-engineering.de

Betreiber JC

zur

nenretni

Projekt-Nr.:

Autorisierter

Eventtechnik Kopie

Ansi c thrun rüf

G e brauch!

AutorisierterBetreiber

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B156 CS6 - CFRHS80X40X4 Layer2 1835,0 Linie N103 allgemein (0) N94 Standard B157 CS6 - CFRHS80X40X4 Layer2 70,5 Linie N94 allgemein (0) N104 Standard B158 CS6 - CFRHS80X40X4 Layer2 1835,0 Linie N105 allgemein (0) N95 Standard B159 CS6 - CFRHS80X40X4 Layer2 70,5 Linie N95 allgemein (0) N106 Standard B160 CS6 - CFRHS80X40X4 Layer2 146,0 Linie N107 allgemein (0) N102 Standard B161 CS5 - CFRHS90X50X4 Layer2 95,0 Linie N76 allgemein (0) N108 Standard B162 CS5 - CFRHS90X50X4 Layer2 40,0 Linie N108 allgemein (0) N109 Standard B163 CS5 - CFRHS90X50X4 Layer2 85,0 Linie N108 allgemein (0) N110 Standard B164 CS10 - RD30 Layer2 100,0 Linie N109 allgemein (0) N111 Standard B165 CS5 - CFRHS90X50X4 Layer2 310,0 Linie N109 allgemein (0) N103 Standard B166 CS5 - CFRHS90X50X4 Layer2 95,0 Linie N78 allgemein (0) N112 Standard B167 CS5 - CFRHS90X50X4 Layer2 40,0 Linie N112 allgemein (0) N113 Standard B168 CS5 - CFRHS90X50X4 Layer2 85,0 Linie N112 allgemein (0) N114 Standard B169 CS10 - RD30 Layer2 100,0 Linie N113 allgemein (0) N115 Standard B170 CS5 - CFRHS90X50X4 Layer2 310,0 Linie N113 allgemein (0) N105 Standard B171 CS5 - CFRHS90X50X4 Layer2 450,0 Linie N110 allgemein (0) N114 Standard B172 CS5 - CFRHS90X50X4 Layer2 450,0 Linie N103 allgemein (0) N105 Standard B173 CS5 - CFRHS90X50X4 Layer2 95,0 Linie N116 allgemein (0) N88 Standard B174 CS10 - RD30 Layer2 100,0 Linie N104 allgemein (0) N117 Standard B175 CS10 - RD30 Layer2 100,0 Linie N106 allgemein (0) N118 Standard B176 CS11 - FL10X5 Layer3 450,0 Linie N1 allgemein (0) N3 Zentrische Normalkraft B177 CS11 - FL10X5 Layer3 450,0 Linie N7 allgemein (0) N9 Zentrische Normalkraft B178 CS11 - FL10X5 Layer3 450,0 Linie N10 allgemein (0) N12 Zentrische Normalkraft B179 CS11 - FL10X5 Layer3 450,0 Linie N16 allgemein (0) N18 Zentrische Normalkraft B180 CS11 - FL10X5 Layer3 450,0 Linie N19 allgemein (0) N21 Zentrische Normalkraft B181 CS11 - FL10X5 Layer3 450,0 Linie N25 allgemein (0) N27 Zentrische Normalkraft B182 CS11 - FL10X5 Layer3 450,0 Linie N28 allgemein (0) N30 Zentrische Normalkraft B183 CS11 - FL10X5 Layer3 450,0 Linie N34 allgemein (0) N36 Zentrische Normalkraft B184 CS11 - FL10X5 Layer3 450,0 Linie N37 allgemein (0) N39 Zentrische Normalkraft B185 CS11 - FL10X5 Layer3 450,0 Linie N43 allgemein (0) N45 Zentrische Normalkraft B186 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N119 allgemein (0) N120 Zentrische Normalkraft B187 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N120 allgemein (0) N121 Zentrische Normalkraft B188 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N122 allgemein (0)

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 20/56 www.expo-engineering.de

2022-0282 Projekt-Nr.:

Kopie zur Ansichtnur rüf nenretni !hcuarbeG

JCEventtechnik

Projekt-Nr.:

2022-0282

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ N123 Zentrische Normalkraft B189 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N124 allgemein (0) N125 Zentrische Normalkraft B190 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N121 allgemein (0) N120 Zentrische Normalkraft B191 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N126 allgemein (0) N123 Zentrische Normalkraft B192 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N124 allgemein (0) N127 Zentrische Normalkraft B193 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N128 allgemein (0) N129 Zentrische Normalkraft B194 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N130 allgemein (0) N131 Zentrische Normalkraft B195 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N128 allgemein (0) N132 Zentrische Normalkraft B196 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N133 allgemein (0) N131 Zentrische Normalkraft B197 CS10 - RD30 Layer1 55,0 Linie N86 allgemein (0) N119 Standard B198 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N119 allgemein (0) N129 Standard B199 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N129 allgemein (0) N122 Standard B200 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N122 allgemein (0) N130 Standard B201 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N130 allgemein (0) N125 Standard B202 CS10 - RD30 Layer1 55,0 Linie N125 allgemein (0) N134 Standard B203 CS10 - RD30 Layer1 55,0 Linie N87 allgemein (0) N121 Standard B204 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N121 allgemein (0) N132 Standard B205 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N132 allgemein (0) N126 Standard B206 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N126 allgemein (0) N133 Standard B207 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N133 allgemein (0) N127 Standard B208 CS10 - RD30 Layer1 55,0 Linie N127 allgemein (0) N135 Standard B209 CS9 - RD48 Layer1 55,0 Linie N93 allgemein (0) N120 Standard B210 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N120 allgemein (0) N128 Standard B211 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N128 allgemein (0) N123 Standard B212 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N123 allgemein (0) N131 Standard B213 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N131 allgemein (0) N124 Standard B214 CS9 - RD48 Layer1 55,0 Linie N124 allgemein (0) N136 Standard B215 CS11 - FL10X5 Layer3 450,0 Linie N119 allgemein (0) N121 Zentrische Normalkraft B216 CS11 - FL10X5 Layer3 450,0 Linie N125 allgemein (0) N127 Zentrische Normalkraft B217 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N137 allgemein (0) N138 Zentrische Normalkraft B218 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N138 allgemein (0) N139 Zentrische Normalkraft B219 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N140 allgemein (0) N141 Zentrische Normalkraft B220 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N142 allgemein (0) N143 Zentrische Normalkraft

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 21/56 www.expo-engineering.de

Betreiber JCEventtechnik eipoK ruz

internen Gebrauch!

Autorisierter

thcisnArun für

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ B221 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N139 allgemein (0) N138 Zentrische Normalkraft B222 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N144 allgemein (0) N141 Zentrische Normalkraft B223 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N142 allgemein (0) N145 Zentrische Normalkraft B224 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N146 allgemein (0) N147 Zentrische Normalkraft B225 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N148 allgemein (0) N149 Zentrische Normalkraft B226 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N146 allgemein (0) N150 Zentrische Normalkraft B227 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N151 allgemein (0) N149 Zentrische Normalkraft B228 CS10 - RD30 Layer1 55,0 Linie N134 allgemein (0) N137 Standard B229 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N137 allgemein (0) N147 Standard B230 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N147 allgemein (0) N140 Standard B231 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N140 allgemein (0) N148 Standard B232 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N148 allgemein (0) N143 Standard B233 CS10 - RD30 Layer1 55,0 Linie N143 allgemein (0) N152 Standard B234 CS10 - RD30 Layer1 55,0 Linie N135 allgemein (0) N139 Standard B235 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N139 allgemein (0) N150 Standard B236 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N150 allgemein (0) N144 Standard B237 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N144 allgemein (0) N151 Standard B238 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N151 allgemein (0) N145 Standard B239 CS10 - RD30 Layer1 55,0 Linie N145 allgemein (0) N153 Standard B240 CS9 - RD48 Layer1 55,0 Linie N136 allgemein (0) N138 Standard B241 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N138 allgemein (0) N146 Standard B242 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N146 allgemein (0) N141 Standard B243 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N141 allgemein (0) N149 Standard B244 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N149 allgemein (0) N142 Standard B245 CS9 - RD48 Layer1 55,0 Linie N142 allgemein (0) N154 Standard B246 CS11 - FL10X5 Layer3 450,0 Linie N137 allgemein (0) N139 Zentrische Normalkraft B247 CS11 - FL10X5 Layer3 450,0 Linie N143 allgemein (0) N145 Zentrische Normalkraft B248 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N155 allgemein (0) N156 Zentrische Normalkraft B249 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N156 allgemein (0) N157 Zentrische Normalkraft B250 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N158 allgemein (0) N159 Zentrische Normalkraft B251 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N160 allgemein (0) N161 Zentrische Normalkraft B252 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N157 allgemein (0) N156 Zentrische Normalkraft B253 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N162 allgemein (0)

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 22/56 www.expo-engineering.de

Betreiber

u r rüf nenretni

2022-0282 Projekt-Nr.:

Autorisierter

JCEventtechnik Kopie zur Ansichtn

!hcuarbeG

Name Querschnitt Layer Länge Form Anf.Knoten Typ [mm] Endknoten FEM-Typ N159 Zentrische Normalkraft B254 CS4 - KHP (18,0; 2,0) Layer1 416,1 Linie N160 allgemein (0) N163 Zentrische Normalkraft B255 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N164 allgemein (0) N165 Zentrische Normalkraft B256 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N166 allgemein (0) N167 Zentrische Normalkraft B257 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N164 allgemein (0) N168 Zentrische Normalkraft B258 CS3 - KHP (25,0; 2,0) Layer1 587,7 Linie N169 allgemein (0) N167 Zentrische Normalkraft B259 CS10 - RD30 Layer1 55,0 Linie N152 allgemein (0) N155 Standard B260 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N155 allgemein (0) N165 Standard B261 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N165 allgemein (0) N158 Standard B262 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N158 allgemein (0) N166 Standard B263 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N166 allgemein (0) N161 Standard B264 CS10 - RD30 Layer1 55,0 Linie N161 allgemein (0) N170 Standard B265 CS10 - RD30 Layer1 55,0 Linie N153 allgemein (0) N157 Standard B266 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N157 allgemein (0) N168 Standard B267 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N168 allgemein (0) N162 Standard B268 CS2 - KHP (30,0; 3,0) Layer1 20,0 Linie N162 allgemein (0) N169 Standard B269 CS2 - KHP (30,0; 3,0) Layer1 425,0 Linie N169 allgemein (0) N163 Standard B270 CS10 - RD30 Layer1 55,0 Linie N163 allgemein (0) N171 Standard B271 CS9 - RD48 Layer1 55,0 Linie N154 allgemein (0) N156 Standard B272 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N156 allgemein (0) N164 Standard B273 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N164 allgemein (0) N159 Standard B274 CS1 - KHP (48,3; 4,5) Layer1 435,0 Linie N159 allgemein (0) N167 Standard B275 CS1 - KHP (48,3; 4,5) Layer1 10,0 Linie N167 allgemein (0) N160 Standard B276 CS9 - RD48 Layer1 55,0 Linie N160 allgemein (0) N172 Standard B277 CS11 - FL10X5 Layer3 450,0 Linie N155 allgemein (0) N157 Zentrische Normalkraft B278 CS11 - FL10X5 Layer3 450,0 Linie N161 allgemein (0) N163 Zentrische Normalkraft 3.5. Gelenke Name Stab Position ux uy uz Phix Phiy Phiz H1 B153 Ende Starr Starr Starr Starr Frei Starr H2 B154 Ende Starr Starr Starr Starr Frei Starr 3.6. Knotenauflager Name Knoten System Typ X Y Z Rx Ry Rz Sn1 N117 GKS Standard Starr Nachgiebig Starr Frei Frei Frei Sn2 N118 GKS Standard Frei Nachgiebig Starr Frei Frei Frei Sn3 N115 GKS Standard Frei Nachgiebig Starr Frei Frei Frei Sn4 N111 GKS Standard Starr Nachgiebig Starr Frei Frei Frei

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 23/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz Asn i c htnur für internen G e !hcuarb

2022-0282 Projekt-Nr.:

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282

Auftraggeber: Tri- Frame Ständerwerk - indoor

3.7. Analysemodel Knotennummerierung

3.8.

Projekt: 24/56 www.expo-engineering.de

Analysemodel Stabnummerierung

X Y Z X Y Z

JC Eventtechnik eipoK ruz thcisnAn u r für internen Gebrauch!

Autorisierter Betreiber

4. Lasten 4.1. Lastfälle 4.1.1. Lastfälle - LC1 Name Beschreibung Einwirkungstyp Lastgruppe Richtung Spez Lasttyp LC1 Eigengewicht Ständig LG1 -Z Eigengewicht 4.1.1.1. Darstellung Lasten 4.1.1.2. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC1 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC1 0,00 0,00 1,05 -0,58 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.2. Lastfälle - LC2 Name Beschreibung Einwirkungstyp Lastgruppe Spez Lasttyp LC2 Eigengewicht LED Ständig LG1 Standard 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 25/56 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik K o ip e zur Ansichtnur fü r nenretni !hcuarbeG

Darstellung Lasten 4.1.2.2. Knotenlast Name Knoten Lastfall System Rich Typ Wert - F [kN] F1 N110 LC2 - Eigengewicht LED GKS Z Kraft -1,12 F2 N114 LC2 - Eigengewicht LED GKS Z Kraft -1,12 4.1.2.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC2 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC2 0,00 0,00 2,24 -2,76 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0

Lastfälle - LC3 Name Beschreibung Einwirkungstyp Lastgruppe Spez Lasttyp LC3 Eigengewicht Steg Ständig LG1 Standard 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 26/56 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik eipoK ruz Ansicht - nur für intern e n !hcuarbeG

4.1.2.1.

4.1.3.

AutorisierterBetreiber

Darstellung Lasten 4.1.3.2. Linienlast Name Stab Typ Rich Wert - P1 Pos.x 1 Koor Ursprung Ausmitte ey [kN/m] [mm] Lastfall System Verteilung Wert - P2 Pos.x 2 Pos Ausmitte ez [kN/m] [mm] LF1 B150 Kraft Z -0,25 0.000 Relativ Von Anfang 0,0 LC3 - Eigengewicht Steg LKS Konstant 1.000 Länge 0,0 LF2 B151 Kraft Z -0,25 0.000 Relativ Von Anfang 0,0 LC3 - Eigengewicht Steg LKS Konstant 1.000 Länge 0,0 4.1.3.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC3 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC3 0,00 0,00 0,16 -0,07 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.4. Lastfälle - LC4 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC4 Wartung Variabel LG2 Kurz Nein Standard Statisch 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 27/56 www.expo-engineering.de X Y Z

4.1.3.1.

JCEventtechnik Kopie zur Ansichtnur f rü nenretni !hcuarbeG

4.1.4.2. Linienlast Name Stab Typ Rich Wert - P1 Pos.x 1 Koor Ursprung Ausmitte ey [kN/m] [mm] Lastfall System Verteilung Wert - P2 Pos.x 2 Pos Ausmitte ez [kN/m] [mm] LF3 B150 Kraft Z -1,50 0.000 Relativ Von Anfang 0,0 LC4 - Wartung LKS Konstant 1.000 Länge 0,0 LF4 B151 Kraft Z -1,50 0.000 Relativ Von Anfang 0,0 LC4 - Wartung LKS Konstant 1.000 Länge 0,0 4.1.4.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC4 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC4 0,00 0,00 0,98 -0,41 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.5. Lastfälle - LC5 Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall Spez Lasttyp LC5 Horizontale Ersatzlast Variabel LG3 Kurz Nein Standard Statisch 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 28/56 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik eipoK ruz A n s ichtnur für internen G e !hcuarb

4.1.4.1. Darstellung Lasten

4.1.5.1. Darstellung Lasten

4.1.5.2. Knotenlast

Name Knoten Lastfall System Rich Typ Wert - F [kN] F3 N43 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F4 N45 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F5 N37 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F6 N39 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F7 N34 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F8 N36 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F9 N28 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F10 N30 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F11 N25 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F12 N27 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F13 N19 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F14 N21 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F100 N119 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F104 N121 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F108 N125 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F112 N127 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F116 N137 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F120 N139 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F124 N143 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F128 N145 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F132 N155 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F136 N157 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F140 N161 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F144 N163 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,02 F87 N10 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F146 N12 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F147 N7 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F148 N16 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F149 N18 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F150 N9 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03 F151 N1 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 29/56 www.expo-engineering.de X Y Z

JCEventtechnik eipoK ruz isnA c htnur für internen G e !hcuarb

2022-0282 Projekt-Nr.:

AutorisierterBetreiber

2022-0282

Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt:

4.1.5.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle

4.1.6. Lastfälle - LC6

Name Beschreibung Einwirkungstyp Lastgruppe Dauer Vorherrschender Lastfall

4.1.6.1. Darstellung Lasten

Name

F [kN] F152 N3 LC5 - Horizontale Ersatzlast GKS Y Kraft 0,03

Knoten Lastfall System Rich Typ Wert -

Lastfälle : LC5 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC5 0,00 -0,75 0,00 2,65 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0

Standard Statisch

Spez Lasttyp LC6 Horizontale Ersatzlast Variabel LG3 Kurz Nein b

30/56 www.expo-engineering.de X Y Z

Betreiber JC Eventtechnik Kopie zur thcisnA - run rüf nretni e n Gebrauch!

Autorisierter

4.1.6.2. Knotenlast

Projekt-Nr.:

2022-0282

JC Eventtechnik GmbH

Auftraggeber: Tri- Frame Ständerwerk - indoor

Beschreibung Einwirkungstyp Lastgruppe

Name Knoten Lastfall System Rich Typ Wert - F [kN] F153 N43 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F154 N45 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F155 N37 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F156 N39 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F157 N34 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F158 N36 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F159 N28 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F160 N30 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F161 N25 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F162 N27 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F163 N19 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F164 N21 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F165 N119 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F166 N121 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F167 N125 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F168 N127 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F169 N137 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F170 N139 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F171 N143 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F172 N145 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F173 N155 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F174 N157 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F175 N161 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F176 N163 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,02 F177 N10 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F178 N12 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F179 N7 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F180 N16 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F181 N18 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F182 N9 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F183 N1 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 F184 N3 LC6 - Horizontale Ersatzlast b GKS Y Kraft -0,03 4.1.6.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC6 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC6 0,00 0,75 0,00 -2,65 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0 4.1.7.

LC7

Spez Lasttyp LC7 Ballast maximal Ständig LG1 Standard

Lastfälle -

Name

Projekt: 31/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik ipoK e zur Ansichtnur fü r i n nenret !hcuarbeG

Projekt-Nr.:

2022-0282

AutorisierterBetreiber

Darstellung Lasten 4.1.7.2. Linienlast Name Stab Typ Rich Wert - P1 Pos.x 1 Koor Ursprung Ausmitte ey [kN/m] [mm] [mm] Lastfall System Verteilung Wert - P2 Pos.x 2 Pos Ausmitte ez [kN/m] [mm] [mm] LF5 B156 Kraft Z -1,60 300,0 Absolut Von Ende 0,0 LC7 - Ballast maximal LKS Konstant 1100,0 Länge 0,0 LF6 B158 Kraft Z -1,60 300,0 Absolut Von Ende 0,0 LC7 - Ballast maximal LKS Konstant 1100,0 Länge 0,0 4.1.7.3. Resultierende Lineare Analyse, Extremwerte : Global Auswahl : Alle Lastfälle : LC7 LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] LC7 0,00 0,00 2,56 0,86 0,00 0,00 Zentralpunkt X Y Z [mm] [mm] [mm] 0,0 797,8 -195,0

4.1.7.1.

Eventtechnik

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 32/56 www.expo-engineering.de X Y Z

GmbH

JCEventtechnik Kopie zur Ansichtnur f rü nenretni !hcuarbeG

5. Kombinatorik

5.1. Lastfälle Name Beschreibung Einwirkungstyp Lastgruppe Richtung

LC1 Eigengewicht Ständig LG1 -Z Eigengewicht

LC2 Eigengewicht LED Ständig LG1

5.2. Lastgruppen

Dauer Vorherrschender Lastfall Spez Lasttyp

Kurz Nein

Standard LC3 Eigengewicht Steg Ständig LG1 Standard LC4 Wartung Variabel LG2

Standard Statisch LC5 Horizontale Ersatzlast Variabel LG3

Standard Statisch LC6 Horizontale Ersatzlast Variabel LG3

b Standard Statisch LC7 Ballast maximal Ständig LG1 Standard

Kombinationen Name Beschreibung Typ Lastfälle Beiwert [-] GZT – Gruppe B EN-GZT (STR/GEO) Gruppe B LC1 - Eigengewicht 1,00 (automatisch) LC2 - Eigengewicht LED 1,00 LC3 - Eigengewicht Steg 1,00 LC4 - Wartung 1,00 LC5 - Horizontale Ersatzlast 1,00 LC7 - Ballast maximal 1,00 LC6 - Horizontale Ersatzlast b 1,00 GZG – char. (automatisch) EN-GZG charakteristisch LC1 - Eigengewicht 1,00 LC2 - Eigengewicht LED 1,00 LC3 - Eigengewicht Steg 1,00 LC4 - Wartung 1,00 LC5 - Horizontale Ersatzlast 1,00 LC7 - Ballast maximal 1,00 LC6 - Horizontale Ersatzlast b 1,00 GZG – Windstabilität EN-GZG charakteristisch LC1 - Eigengewicht 1,00 LC2 - Eigengewicht LED 1,00 LC3 - Eigengewicht Steg 1,00 LC4 - Wartung 1,00 LC5 - Horizontale Ersatzlast 1,20 LC6 - Horizontale Ersatzlast b 1,00 LC7 - Ballast maximal 1,00 5.4. Kombinationsvorschrift Kombinationsvorschrift Name Beschreibung der Kombinationen 1 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC5*1,35 +LC7*1,35 2 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC5*1,35 +LC7*1,35 3 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC4*1,35 +LC7*1,10 +LC6*1,35 4 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC4*1,35 +LC7*1,35 +LC6*1,35 5 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC4*1,35 +LC5*1,35 +LC7*1,10 6 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC7*1,35 7 LC1*1,35 +LC2*1,35 +LC3*1,35 +LC7*1,35 +LC6*1,35 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 33/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz thcisnAn u r für internen Gebrauch !

Name Belastung Status Typ LG1 Ständig LG2 Variabel Standard Kat.A: Wohnungen LG3 Variabel Exklusiv Kat.A: Wohnungen 5.3.

Name Beschreibung der Kombinationen 8 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC7*1,10 +LC6*1,35 9 LC1*1,10 +LC2*1,10 +LC3*1,10 +LC5*1,35 +LC7*1,10 10 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC7*1,00 +LC6*1,00 11 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC4*1,00 +LC5*1,00 +LC7*1,00 12 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC7*1,00 13 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC5*1,00 +LC7*1,00 14 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC4*1,00 +LC7*1,00 +LC6*1,00 15 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC4*1,00 +LC5*1,20 +LC7*1,00 16 LC1*1,00 +LC2*1,00 +LC3*1,00 +LC5*1,20 +LC7*1,00 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 34/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie

thcisnA - run rüf nretni e

zur

n Gebrauch!

Projekt-Nr.:

Auftraggeber:

Projekt:

6. Ergebnisse

6.1. 1D Teile - Schnittgrößen

6.1.1. 1D Teile - Schnittgrößen CS1

Typ KHP

Detailliert 48,3; 4,5

Formcode 3 - Rundrohr Stabformtyp Dünnwandig

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - indoor

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

JCEventtechnik

AutorisierterBetreiber

Erläuterung von Symbolen iy Gyrationsrradius um die Hauptachse y iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente My

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente My

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente Mz

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

35/56 www.expo-engineering.de

ipoK e z ur

für i nt nenre !hcuarbeG

Ansicht

nur

Erläuterung von Symbolen Mz

Erläuterung von Symbolen dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt

6.1.1.1. EC-EN1993 Stahlnachweis GZT

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS1 - KHP (48,3; 4,5)

Nichts anzuzeigendes in der Auswahl.

6.1.2. 1D Teile - Schnittgrößen

3,0 Formcode 3 - Rundrohr

Dünnwandig

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B135 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/1 -3,15 -0,43 0,00 0,00 0,00 0,03 B129 CS1 - KHP 10,0 GZT – Gruppe B (automatisch)/2 2,93 1,20 0,00 0,00 0,00 0,03 B129 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/3 -1,18 -0,61 0,00 0,00 0,00 0,00 B129 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/2 2,93 1,20 0,00 0,00 0,00 0,02 B118 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/2 2,35 0,01 0,00 0,00 0,00 -0,01 B129 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/1 2,31 1,06 0,00 0,00 0,00 0,02 B123 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/1 1,50 0,51 0,00 0,00 0,00 0,01 B117 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/2 2,45 0,10 0,00 0,00 0,00 -0,01 B125 CS1 - KHP 435,0 GZT – Gruppe B (automatisch)/2 1,90 -0,09 0,00 0,00 0,00 -0,04 B135 CS1 - KHP 0,0 GZT – Gruppe B (automatisch)/2 -3,13 -0,43 0,00 0,00 0,00 0,03

: CS1 - KHP (48,3; 4,5)

Lineare Analyse

CS2

Materialangabe EN-AW

(EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 2,54 Ay [cm 2], Az [cm 2] 1,62 1,62 AL [m 2/m], AD [m 2/m] 0,09 0,17 cYUCS [mm], cZUCS [mm] 15,0 15,0 0,00 Iy [cm 4], Iz [cm 4] 2,35 2,35 iy [mm], iz [mm] 9,6 9,6 Wely [cm 3], Welz [cm 3] 1,56 1,56 Wply [cm 3], Wplz [cm 3] 2,20 2,20 Mply+ [kNcm], Mply- [kNcm] 54,88 54,88 Mplz+ [kNcm], Mplz- [kNcm] 54,88 54,88 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 4,64 0,00 0,0 0,0 Bild

Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 36/56 www.expo-engineering.de

Betreiber JCEventtechnik K o p ei ruz thcisnArun f ü r internen Gebrauch!

Typ KHP Detailliert 30,0;

Stabformtyp

6082

2022-0282 Projekt-Nr.: JC

Autorisierter

Projekt-Nr.:

2022-0282

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch) Querschnitt :

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B63 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/4 -2,58 -0,02 -0,01 0,00 0,00 0,00 B93 CS2 - KHP 425,0 GZT – Gruppe B (automatisch)/5 1,41 0,01 -0,01 0,00 0,00 0,00 B82 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/3 -1,24 -0,29 0,19 0,00 0,00 0,01 B82 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/2 0,67 0,60 -0,39 0,00 0,01 -0,01 B88 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/2 0,67 0,60 0,38 0,00 -0,01 -0,01 B57 CS2 - KHP 0,0 GZT – Gruppe B (automatisch)/1 -1,04 -0,01 0,00 0,00 0,00 0,00 B87 CS2 - KHP 425,0 GZT – Gruppe B (automatisch)/2 -0,09 -0,05 -0,03 0,00 -0,01 -0,01 B81 CS2 - KHP 425,0 GZT – Gruppe B (automatisch)/2 -0,09 -0,04 0,03 0,00 0,01 -0,01

CS2 - KHP (30,0; 3,0)

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 37/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie zur Ansichtn u r rüf nenretni !hcuarbeG

2022-0282 Projekt-Nr.:

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt:

JC Eventtechnik GmbH

6.1.2.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Autorisierter Betreiber

Auswahl: Alle

Filter: Querschnitt = CS2 - KHP (30,0; 3,0)

Nichts anzuzeigendes in der Auswahl.

6.1.3. 1D Teile - Schnittgrößen

CS3 Typ KHP

Detailliert 25,0; 2,0

Formcode 3 - Rundrohr

Dünnwandig

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

www.expo-engineering.de

Erläuterung von Symbolen

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B83 CS2 - KHP 20,0 GZT – Gruppe B (automatisch)/2 0,67 0,55 -0,36 0,00 -0,01 0,01

Stabformtyp

38/56

thcisnA - run rüf i tn ernen Gebrauch!

JC Eventtechnik Kopi e z ru

Erläuterung von Symbolen z

iy Gyrationsrradius um die Hauptachse y

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Erläuterung von Symbolen

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

6.1.3.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS3 - KHP (25,0; 2,0)

Nichts anzuzeigendes in der Auswahl.

6.1.4. 1D Teile - Schnittgrößen

Querschnitt

CS3

(25,0; 2,0) Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B45 CS3 - KHP 0,0 GZT – Gruppe B (automatisch)/2 -0,99 0,00 0,00 0,00 0,00 0,00 B46 CS3 - KHP 587,7 GZT – Gruppe B (automatisch)/2 1,08 0,00 0,00 0,00 0,00 0,00 B36 CS3 - KHP 0,0 GZT – Gruppe B (automatisch)/6 0,23 0,00 0,00 0,00 0,00 0,00

- KHP

CS4 Typ KHP Detailliert 18,0; 2,0 Formcode 3

Rundrohr Stabformtyp Dünnwandig Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 1,01 Ay [cm 2], Az [cm 2] 0,64 0,64 AL [m 2/m], AD [m 2/m] 0,06 0,10 cYUCS [mm], cZUCS [mm] 9,0 9,0 0,00 Iy [cm 4], Iz [cm 4] 0,33 0,33 iy [mm], iz [mm] 5,7 5,7 Wely [cm 3], Welz [cm 3] 0,36 0,36 Wply [cm 3], Wplz [cm 3] 0,51 0,51 Mply+ [kNcm], Mply- [kNcm] 12,86 12,86 Mplz+ [kNcm], Mplz- [kNcm] 12,86 12,86 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 0,64 0,00 0,0 0,0 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 39/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie zu r thcisnA - run rüf tni e r n en Gebrauch!

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS4 - KHP (18,0; 2,0)


Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B15 CS4 - KHP 0,0 GZT – Gruppe B (automatisch)/1 -0,24 0,00 0,00 0,00 0,00 0,00 B7 CS4 - KHP 0,0 GZT – Gruppe B (automatisch)/4 0,20 0,00 0,00 0,00 0,00 0,00 B1 CS4 - KHP 0,0 GZT – Gruppe B (automatisch)/6 0,16 0,00 0,00 0,00 0,00 0,00 6.1.4.1. EC-EN1993 Stahlnachweis GZT 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 40/56 www.expo-engineering.de

Betreiber JCEventtechnik

zur Ansi c h trun rüf nenretni Gbe r auch!

Autorisierter

Kopie

Lineare Analyse

2022-0282

JC Eventtechnik GmbH

Projekt:

Auftraggeber: Tri- Frame Ständerwerk - indoor

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS4 - KHP (18,0; 2,0)

Nichts anzuzeigendes in der Auswahl.

6.1.5. 1D Teile - Schnittgrößen

CS5 Typ CFRHS90X50X4

Formcode 2 - Rechteckige Hohlprofile Stabformtyp Dünnwandig

S 355

Erläuterung von Symbolen

Formcode h - Höhe

b - Breite

s - Dicke

r - Außenradius

r1 - Innenradius

A Bewehrungsmenge

Erläuterung von Symbolen

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Ay Schubfläche in Hauptrichtung y

AutorisierterBetreiber

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Materialangabe

Projekt-Nr.:

41/56

www.expo-engineering.de

n u r rüf

JCEventtechnik Kopie zur Ansicht

nenretni hcuarbeG

Erläuterung von Symbolen

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

Erläuterung von Symbolen

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS5 - CFRHS90X50X4

Allgemeiner Einheitsnachweis

6.1.6. 1D Teile - Schnittgrößen

CS6

Typ CFRHS80X40X4

Formcode 2 - Rechteckige Hohlprofile

Stabformtyp Dünnwandig

Materialangabe S 355

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B166 CS5 - CFRHS90X50X4 95,0 GZT – Gruppe B (automatisch)/4 -2,60 0,06 -0,08 0,00 -0,01 0,01 B173 CS5 - CFRHS90X50X4 95,0 GZT – Gruppe B (automatisch)/7 2,49 0,78 0,02 0,00 0,00 -0,06 B172 CS5 - CFRHS90X50X4 225,0 GZT – Gruppe B (automatisch)/4 -0,08 -0,44 1,15 0,08 -0,23 0,06 B173 CS5 - CFRHS90X50X4 0,0 GZT – Gruppe B (automatisch)/4 2,30 0,87 0,01 0,00 0,00 -0,15 B167 CS5 - CFRHS90X50X4 40,0 GZT – Gruppe B (automatisch)/4 -0,06 0,09 -4,14 -0,02 -0,29 0,00 B163 CS5 - CFRHS90X50X4 0,0 GZT – Gruppe B (automatisch)/2 -0,01 0,02 1,55 0,01 -0,13 0,00 B172 CS5 - CFRHS90X50X4 0,0 GZT – Gruppe B (automatisch)/4 -0,07 0,43 -1,13 -0,08 0,02 -0,03 B165 CS5 - CFRHS90X50X4 310,0 GZT – Gruppe B (automatisch)/7 -0,37 -0,07 -0,20 0,02 -0,35 -0,02 B172 CS5 - CFRHS90X50X4 450,0 GZT – Gruppe B (automatisch)/2 -0,09 -0,21 1,19 0,04 0,04 -0,01 B172 CS5 - CFRHS90X50X4 225,0 GZT – Gruppe B (automatisch)/4 -0,07 0,43 -1,15 -0,08 -0,24 0,06 6.1.5.1.

GZT Lineare Analyse Kombination: GZT

Gruppe

Koordinatensystem:

Extremwerte

Auswahl:

Filter: Querschnitt

EC-EN1993 Stahlnachweis

–

B (automatisch)

Hauptsystem

1D: Global

Alle

= CS5 - CFRHS90X50X4

Name dx LF Querschnitt Material UC Overall UCSec UC Stab [mm] [-] [-] [-] B165 310,0 GZT – Gruppe B CS5 - S 355 0,03 0,03 0,03 (automatisch)/1 CFRHS90X50X4 Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC7 + 1.35*LC6

Herstellung

Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 8,55 Ay [cm 2], Az [cm 2] 2,85 5,69 AL [m 2/m], AD [m 2/m] 0,23 0,43 cYUCS [mm], cZUCS [mm] 20,0 40,0 0,00 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 42/56 www.expo-engineering.de

Betreiber JC Eventtechnik Kopie z u r thcisnA - run rüf tni e r nen Gebrauch!

kaltgeformt

Autorisierter

Auftraggeber:

Projekt:

2022-0282

Projekt-Nr.: JC Eventtechnik GmbH

Tri- Frame Ständerwerk - indoor

Erläuterung von Symbolen

Formcode h - Höhe

b - Breite

s - Dicke

r - Außenradius

r1 - Innenradius

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des

Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente My

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente Mz

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente Mz

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y

Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS6 - CFRHS80X40X4

www.expo-engineering.de

Iy [cm 4], Iz [cm 4] 64,79 21,49 iy [mm], iz [mm] 27,5 15,9 Wely [cm 3], Welz [cm 3] 16,20 10,74 Wply [cm 3], Wplz [cm 3] 20,91 12,77 Mply+ [kNcm], Mply- [kNcm] 741,30 741,30 Mplz+ [kNcm], Mplz- [kNcm] 453,02 453,02 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 55,24 204,80 0,0 0,0 Bild

43/56

JC Eventtechnik eipoK ruz isnA c htnur für internen G e !hcuarb

Autorisierter Betreiber

Projekt-Nr.: JC Eventtechnik GmbH

2022-0282

Auftraggeber: Tri- Frame Ständerwerk - indoor

EC-EN1993 Stahlnachweis GZT

GZT – Gruppe B (automatisch)

Hauptsystem

1D: Global

Alle

Querschnitt = CS6 - CFRHS80X40X4

1D Teile - Schnittgrößen

Materialangabe S 355

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B160 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/1 -2,55 -1,23 0,00 0,00 0,00 0,18 B160 CS6 - CFRHS80X40X4 146,0 GZT – Gruppe B (automatisch)/8 1,02 0,51 0,00 0,00 0,00 0,00 B160 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/8 1,01 0,51 0,00 0,00 0,00 -0,08 B159 CS6 - CFRHS80X40X4 70,5 GZT – Gruppe B (automatisch)/1 -0,27 0,00 -2,26 0,00 -0,03 0,00 B156 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/4 0,11 -0,01 1,02 0,00 -0,42 0,01 B156 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/1 0,35 0,02 0,92 -0,02 -0,29 -0,01 B158 CS6 - CFRHS80X40X4 0,0 GZT – Gruppe B (automatisch)/1 0,35 -0,02 0,92 0,02 -0,29 0,01 B158 CS6 - CFRHS80X40X4 1070,4 GZT – Gruppe B (automatisch)/2 0,24 -0,01 0,10 0,02 0,53 -0,01 6.1.6.1.

Lineare

Kombination:

Koordinatensystem:

Extremwerte

Auswahl:

Filter:

Allgemeiner Einheitsnachweis Name dx LF Querschnitt Material UC Overall UCSec UC Stab [mm] [-] [-] [-] B158 1070,4 GZT – Gruppe B CS6 - S 355 0,07 0,07 0,00 (automatisch)/1 CFRHS80X40X4 Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC5 + 1.35*LC7 6.1.7.

CS7 Typ CFRHS50X50X3 Formcode 2 - Rechteckige Hohlprofile Stabformtyp Dünnwandig

Analyse

Herstellung

Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 5,41 Ay [cm 2], Az [cm 2] 2,70 2,70 AL [m 2/m], AD [m 2/m] 0,19 0,36 cYUCS [mm], cZUCS [mm] 25,0 25,0 0,00 Iy [cm 4], Iz [cm 4] 19,47 19,47 iy [mm], iz [mm] 19,0 19,0 Wely [cm 3], Welz [cm 3] 7,79 7,79 Wply [cm 3], Wplz [cm 3] 9,39 9,39 Mply+ [kNcm], Mply- [kNcm] 332,90 332,90 Mplz+ [kNcm], Mplz- [kNcm] 332,90 332,90 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 32,13 78,13 0,0 0,0 Bild

kaltgeformt

Projekt: 44/56 www.expo-engineering.de

JC Eventtechnik Kopie zur Ansich trun rüf nenretni beG r a uch!

Autorisierter Betreiber

Erläuterung von Symbolen

Formcode h - Höhe

b - Breite

s - Dicke

r - Außenradius

r1 - Innenradius

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B149 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/2 -3,20 -1,70 0,00 0,00 0,00 0,38 B149 CS7 - CFRHS50X50X3 325,0 GZT – Gruppe B (automatisch)/3 2,57 1,17 0,00 0,00 0,00 0,14 B149 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/3 2,55 1,17 0,00 0,00 0,00 -0,24 B153 CS7 - CFRHS50X50X3 54,0 GZT – Gruppe B (automatisch)/3 1,17 0,00 -2,57 0,00 0,00 0,00 B153 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/2 -1,70 0,00 3,18 0,00 -0,17 0,00 B146 CS7 - CFRHS50X50X3 225,0 GZT – Gruppe B (automatisch)/1 0,02 0,61 -1,27 -0,09 0,27 -0,12 B146 CS7 - CFRHS50X50X3 0,0 GZT – Gruppe B (automatisch)/1 0,02 -0,62 1,29 0,09 -0,02 0,02 B146 CS7 - CFRHS50X50X3 225,0 GZT – Gruppe B (automatisch)/1 0,02 -0,62 1,27 0,09 0,27 -0,12 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 45/56 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik eipoK ruz isnAhc tnur für internen Geb r !hcua

: CS7

CFRHS50X50X3

Projekt-Nr.:

2022-0282

JC Eventtechnik GmbH

Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt:

6.1.7.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS7 - CFRHS50X50X3

Allgemeiner Einheitsnachweis

6.1.8. 1D Teile - Schnittgrößen

Erläuterung von Symbolen

Formcode d - Durchmesser

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung yErmittelt durch 2D-FEM-Analyse

Az Schubfläche in Hauptrichtung zErmittelt durch 2D-FEM-Analyse

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro

Erläuterung von Symbolen Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Name dx LF Querschnitt Material UC Overall UCSec UC Stab [mm] [-] [-] [-] B149 0,0 GZT – Gruppe B CS7 - S 355 0,11 0,11 0,07 (automatisch)/1 CFRHS50X50X3 Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC5 + 1.35*LC7

CS9 Typ RD48 Formcode

Kreisprofil Stabformtyp Dickwandig Materialangabe EN-AW 6082 (ER/B) T6 (20-150) Herstellung gewalzt A [cm 2] 18,09 Ay [cm 2], Az [cm 2] 16,29 16,29 AL [m 2/m], AD [m 2/m] 0,15 0,15 cYUCS [mm], cZUCS [mm] 24,0 24,0 0,00 Iy [cm 4], Iz [cm 4] 25,51 25,51 iy [mm], iz [mm] 11,9 11,9 Wely [cm 3], Welz [cm 3] 10,63 10,63 Wply [cm 3], Wplz [cm 3] 18,14 18,14 Mply+ [kNcm], Mply- [kNcm] 479,09 479,09 Mplz+ [kNcm], Mplz- [kNcm] 479,09 479,09 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 52,21 0,00 0,0 0,0 Bild

Vollständiges

46/56

ipoK

Ansicht

!hcuarbeG

www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik

e z u r

- nur für int e nenr

JC Eventtechnik GmbH

Erläuterung von Symbolen

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente My

Erläuterung von Symbolen

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente My

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

It Torsionskonstante - Ermittelt durch

2D-FEM-Analyse

Iw Verwölbungskonstante - Ermittelt durch 2D-FEM-Analyse

Einfachsymmetrie-Konstante um die Hauptachse y

Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

: CS9 - RD48

6.1.8.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS9 - RD48

Nichts anzuzeigendes in der Auswahl.

6.1.9. 1D Teile - Schnittgrößen

CS10

Typ RD30

Formcode 11 - Vollständiges Kreisprofil

Stabformtyp Dickwandig Materialangabe EN-AW 6082 (ER/B) T6 (20-150)

Querschnitt

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B134 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/1 -3,15 -0,60 0,00 0,00 0,00 0,06 B128 CS9 - RD48 55,0 GZT – Gruppe B (automatisch)/2 2,92 0,80 -0,01 0,00 0,00 0,02 B133 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/3 0,27 -0,64 0,00 0,00 0,00 -0,01 B133 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/2 0,04 1,08 0,00 0,00 0,00 0,01 B128 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/2 2,92 0,80 -0,01 0,00 0,00 -0,03 B116 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/2 2,44 0,41 0,02 0,00 0,00 -0,03 B128 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/3 -1,19 -0,47 0,00 0,00 0,00 0,03 B116 CS9 - RD48 55,0 GZT – Gruppe B (automatisch)/2 2,45 0,41 0,02 0,00 0,00 -0,01 B116 CS9 - RD48 0,0 GZT – Gruppe B (automatisch)/4 2,31 0,87 0,01 0,00 0,00 -0,07 B133 CS9 - RD48 55,0 GZT – Gruppe B (automatisch)/2 0,04 1,08 0,00 0,00 0,00 0,07

Herstellung gewalzt A [cm 2] 7,06 Ay [cm 2], Az [cm 2] 6,37 6,37 AL [m 2/m], AD [m 2/m] 0,09 0,09 cYUCS [mm], cZUCS [mm] 15,0 15,0 0,00

2022-0282 Projekt-Nr.:

Tri- Frame Ständerwerk - indoor Projekt: 47/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik eipoK ruz A n s ichtnur für interne n !hcuarbeG

Auftraggeber:

Projekt-Nr.:

Auftraggeber:

Projekt:

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - indoor

Autorisierter Betreiber

Erläuterung von Symbolen

Formcode d - Durchmesser

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung yErmittelt durch 2D-FEM-Analyse

Az Schubfläche in Hauptrichtung zErmittelt durch 2D-FEM-Analyse

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse y

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente My

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente My

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus - Ermittelt durch

2D-FEM-Analyse

It Torsionskonstante - Ermittelt durch

2D-FEM-Analyse

Iw Verwölbungskonstante - Ermittelt durch 2D-FEM-Analyse

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Iy [cm 4], Iz [cm 4] 3,89 3,89 iy [mm], iz [mm] 7,4 7,4 Wely [cm 3], Welz [cm 3] 2,60 2,60 Wply [cm 3], Wplz [cm 3] 4,43 4,43 Mply+ [kNcm], Mply- [kNcm] 116,96 116,96 Mplz+ [kNcm], Mplz- [kNcm] 116,96 116,96 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 7,97 0,00 0,0 0,0 Bild

48/56

www.expo-engineering.de

rüf nenretni

JC Eventtechnik Kopie zur Ansichtnu r

!hcuarbeG

Auftraggeber:

2022-0282

Projekt-Nr.: JC Eventtechnik GmbH

Tri- Frame Ständerwerk - indoor

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS10 - RD30

EC-EN1993 Stahlnachweis GZT

GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Alle

Querschnitt = CS10 - RD30

anzuzeigendes in der Auswahl.

6.1.10. 1D Teile - Schnittgrößen

AutorisierterBetreiber

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B169 CS10 - RD30 100,0 GZT – Gruppe B (automatisch)/4 -4,07 -0,26 0,00 0,00 0,00 0,00 B92 CS10 - RD30 55,0 GZT – Gruppe B (automatisch)/5 1,41 0,04 -0,01 0,00 0,00 0,00 B164 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/7 -3,60 -0,27 0,00 0,00 0,00 0,03 B174 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/1 -2,26 0,27 0,00 0,00 0,00 -0,03 B62 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/7 -2,22 -0,13 -0,10 0,00 0,01 0,01 B56 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/7 -2,21 -0,10 0,08 0,00 -0,01 0,01 B56 CS10 - RD30 0,0 GZT – Gruppe B (automatisch)/1 -1,04 -0,13 0,07 0,00 0,00 0,01

Lineare Analyse Kombination:

6.1.9.1.

Auswahl:

Filter:

Nichts

CS11 Typ FL10X5 Formcode

ndiges Rechteckprofil Stabformtyp

ünnwandig Materialangabe S 235 Herstellung gewalzt Biegeknicken y-y, Biegeknicken z-z c c A [cm 2] 0,50 Ay [cm 2], Az [cm 2] 0,42 0,42 AL [m 2/m], AD [m 2/m] 0,03 0,03 cYUCS [mm], cZUCS [mm] 5,0 2,5 0,00 Iy [cm 4], Iz [cm 4] 0,01 0,04 iy [mm], iz [mm] 1,4 2,9 Wely [cm 3], Welz [cm 3] 0,04 0,08 Wply [cm 3], Wplz [cm 3] 0,06 0,12 Mply+ [kNcm], Mply- [kNcm] 1,47 1,47 Mplz+ [kNcm], Mplz- [kNcm] 2,94 2,94 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 0,04 0,00 0,0 0,0 Bild

7 - Vollstä

Projekt: 49/56 www.expo-engineering.de

ruz

internen

JCEventtechnik eipoK

thcisnAnur für

Gebrauc h !

2022-0282

Projekt-Nr.: JC Eventtechnik GmbH

Erläuterung von Symbolen

Formcode h - Höhe b - Breite

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse z

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Iw Verwölbungskonstante

Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

: Alle LF-Kombinationen : GZT – Gruppe B (automatisch)

6.1.10.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Alle

Filter: Querschnitt = CS11 - FL10X5

Allgemeiner Einheitsnachweis

6.1.11. 1D Teile - Schnittgrößen

Querschnitt

CS11

FL10X5 Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B177 CS11 - FL10X5 0,0 GZT – Gruppe B (automatisch)/4 -0,04 0,00 0,00 0,00 0,00 0,00 B180 CS11 - FL10X5 0,0 GZT – Gruppe B (automatisch)/1 0,05 0,00 0,00 0,00 0,00 0,00 B176 CS11 - FL10X5 0,0 GZT – Gruppe B (automatisch)/6 -0,01 0,00 0,00 0,00 0,00 0,00

Auswahl

Auswahl:

Name dx LF Querschnitt Material UC Overall UCSec UC Stab [mm] [-] [-] [-] B180 0,0 GZT – Gruppe B CS11 - FL10X5 S 235 0,00 0,00 0,00

Name Kombinationsvorschrift GZT – Gruppe B (automatisch)/1 1.35*LC1 + 1.35*LC2 + 1.35*LC3 + 1.35*LC4 + 1.35*LC5 + 1.35*LC7

(automatisch)/1

CS12

Typ KHP

Tri- Frame Ständerwerk

indoor Projekt: 50/56 www.expo-engineering.de Autorisierter Betreiber JC Eventtechnik Kopi e ruz thcisnA - run rüf i n ternen Gebrauch!

Auftraggeber:

Projekt-Nr.:

Auftraggeber:

Projekt:

48,0; 4,0 Formcode 3 - Rundrohr

Dünnwandig

2022-0282

JC Eventtechnik GmbH

Tri- Frame Ständerwerk - indoor

Erläuterung von Symbolen

Formcode d - Durchmesser w - Dicke

A Bewehrungsmenge

Ay Schubfläche in Hauptrichtung y

Az Schubfläche in Hauptrichtung z

AL Umfang pro Einheitslänge

AD Austrocknender Umfang pro Einheitslänge

cYUCS Schwerpunktkoordinate Y im Eingabe-Koordinatensystem

cZUCS Schwerpunktkoordinate Z im Eingabe-Koordinatensystem

IYLCS Trägheitsmoment um die Achse YLCS

IZLCS Trägheitsmoment um die Achse ZLCS

IYZLCS Gemischtes Trägheitsmoment im LCS

Drehwinkel des

Hauptachsen-Koordinatensystems

Iy Trägheitsmoment um die Hauptachse

Iz Trägheitsmoment um die Hauptachse

iy Gyrationsrradius um die Hauptachse y

Erläuterung von Symbolen

iz Gyrationsrradius um die Hauptachse z

Wely Elastischer Querschnittsmodul um die Hauptachse y

Welz Elastischer Querschnittsmodul um die Hauptachse z

Wply Plastischer Querschnittsmodul um die Hauptachse y

Wplz Plastischer Querschnittsmodul um die Hauptachse z

Mply+ Plastischer Querschnittsmodul um die Hauptachse y für positive Momente

Mply- Plastischer Querschnittsmodul um die Hauptachse y für negative Momente

Mplz+ Plastischer Querschnittsmodul um die Hauptachse z für positive Momente

Mplz- Plastischer Querschnittsmodul um die Hauptachse z für negative Momente

dy Koordinate des Schubmittelpunktes in Hauptrichtung y, gemessen vom Schwerpunkt aus

dz Koordinate des Schubmittelpunktes in Hauptrichtung z, gemessen vom Schwerpunkt aus

It Torsionskonstante

Stabformtyp

Materialangabe EN-AW 6082 (EP/O,EP/H,ET) T6 (0-5) Herstellung gewalzt A [cm 2] 5,53 Ay [cm 2], Az [cm 2] 3,52 3,52 AL [m 2/m], AD [m 2/m] 0,15 0,28 cYUCS [mm], cZUCS [mm] 24,0 24,0 0,00 Iy [cm 4], Iz [cm 4] 13,49 13,49 iy [mm], iz [mm] 15,6 15,6 Wely [cm 3], Welz [cm 3] 5,62 5,62 Wply [cm 3], Wplz [cm 3] 7,77 7,77 Mply+ [kNcm], Mply- [kNcm] 194,07 194,07 Mplz+ [kNcm], Mplz- [kNcm] 194,07 194,07 dy [mm], dz [mm] 0,0 0,0 It [cm 4], Iw [cm 6] 26,76 0,00 0,0 0,0 Bild

Detailliert

51/56

AutorisierterBetreiber

internen Gebrauch!

www.expo-engineering.de

JCEventtechnik K o epi ruz thcisnA

run f ü r

Projekt-Nr.:

Erläuterung von Symbolen

2022-0282

JC Eventtechnik GmbH

Iw Verwölbungskonstante Einfachsymmetrie-Konstante um die Hauptachse y Einfachsymmetrie-Konstante um die Hauptachse z

Lineare Analyse, Extremwerte : Global, System : Hauptsystem

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Querschnitt : CS12 - KHP (48,0; 4,0)

6.1.11.1. EC-EN1993 Stahlnachweis GZT

Lineare Analyse

Kombination: GZT – Gruppe B (automatisch)

Koordinatensystem: Hauptsystem

Extremwerte 1D: Global

Auswahl: Alle

Filter: Querschnitt = CS12 - KHP (48,0; 4,0)

Nichts anzuzeigendes in der Auswahl.

AutorisierterBetreiber

6.2. Kombinationen

6.2.1. Kombinationen - GZT – Gruppe B (automatisch)

Teil css dx LF N Vy Vz Mx My Mz [mm] [kN] [kN] [kN] [kNm] [kNm] [kNm] B155 CS12 - KHP 0,0 GZT – Gruppe B (automatisch)/1 -2,82 0,00 0,00 0,00 0,00 0,00 B155 CS12 - KHP 2923,1 GZT – Gruppe B (automatisch)/8 1,19 0,00 0,00 0,00 0,00 0,00 B155 CS12 - KHP 0,0 GZT – Gruppe B (automatisch)/6 -0,67 0,00 0,00 0,00 0,00 0,00

Frame

änderwerk

Projekt: 52/56 www.expo-engineering.de

Auftraggeber: Tri-

- indoor

ruz thcisnArun üf r internen Gebrauch!

JCEventtechnik

o pi e

6.2.1.1. Reaktionen

Lineare Analyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen : GZT – Gruppe B (automatisch)

Auflager LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] Sn1/N117 GZT – Gruppe B (automatisch)/8 0,00 0,24 0,21 0,00 0,00 0,00 Sn1/N117 GZT – Gruppe B (automatisch)/1 0,00 -0,27 2,27 0,00 0,00 0,00 Sn1/N117 GZT – Gruppe B (automatisch)/6 0,00 -0,01 1,25 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/6 0,00 -0,01 1,25 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/2 0,00 -0,27 2,06 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/3 0,00 0,24 0,42 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/8 0,00 0,24 0,22 0,00 0,00 0,00 Sn2/N118 GZT – Gruppe B (automatisch)/1 0,00 -0,27 2,27 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/6 0,00 0,01 2,81 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/9 0,00 -0,24 1,48 0,00 0,00 0,00 Sn3/N115 GZT – Gruppe B (automatisch)/4 0,00 0,26 4,07 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/1 0,00 -0,24 2,45 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/8 0,00 0,26 3,09 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/5 0,00 -0,24 1,93 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/7 0,00 0,27 3,61 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/9 0,00 -0,24 1,48 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/4 0,00 0,27 4,06 0,00 0,00 0,00 Sn4/N111 GZT – Gruppe B (automatisch)/6 0,00 0,01 2,80 0,00 0,00 0,00 6.2.2. Kombinationen - GZG – char. (automatisch) Name Beschreibung Typ Lastfälle Beiwert [-] GZG – char. (automatisch) EN-GZG charakteristisch LC1 - Eigengewicht 1,00 LC2 - Eigengewicht LED 1,00 LC3 - Eigengewicht Steg 1,00 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 53/56 www.expo-engineering.de X Y Z Autorisierter Betreiber JC Eventtechnik Kopi e ruz thcisnA - run rüf i n ternen Gebrauch!

6.2.2.1. Reaktionen

Lineare Analyse, Extremwerte : Knoten

Auswahl : Alle

LF-Kombinationen : GZG – char. (automatisch)

Name Beschreibung Typ Lastfälle Beiwert [-] LC4 - Wartung 1,00 LC5 - Horizontale Ersatzlast 1,00 LC7 - Ballast maximal 1,00 LC6 - Horizontale Ersatzlast b 1,00

Auflager LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] Sn1/N117 GZG – char. (automatisch)/10 0,00 0,18 0,33 0,00 0,00 0,00 Sn1/N117 GZG – char. (automatisch)/11 0,00 -0,20 1,68 0,00 0,00 0,00 Sn1/N117 GZG – char. (automatisch)/12 0,00 -0,01 0,93 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/12 0,00 -0,01 0,93 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/13 0,00 -0,20 1,53 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/14 0,00 0,18 0,49 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/10 0,00 0,18 0,33 0,00 0,00 0,00 Sn2/N118 GZG – char. (automatisch)/11 0,00 -0,20 1,68 0,00 0,00 0,00 Sn3/N115 GZG – char. (automatisch)/12 0,00 0,01 2,08 0,00 0,00 0,00 Sn3/N115 GZG – char. (automatisch)/13 0,00 -0,18 1,48 0,00 0,00 0,00 Sn3/N115 GZG – char. (automatisch)/14 0,00 0,20 3,01 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/11 0,00 -0,18 1,82 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/10 0,00 0,20 2,67 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/13 0,00 -0,18 1,48 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/14 0,00 0,20 3,01 0,00 0,00 0,00 Sn4/N111 GZG – char. (automatisch)/12 0,00 0,01 2,07 0,00 0,00 0,00 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 54/56 www.expo-engineering.de X Y Z AutorisierterBetreiber JCEventtechnik ipoK e zur Ansicht - nur für i n nenret !hcuarbeG

Kombinationen - GZG – Windstabilität Name Beschreibung Typ Lastfälle Beiwert [-] GZG – Windstabilität EN-GZG charakteristisch LC1 - Eigengewicht 1,00 LC2 - Eigengewicht LED 1,00 LC3 - Eigengewicht Steg 1,00 LC4 - Wartung 1,00 LC5 - Horizontale Ersatzlast 1,20 LC6 - Horizontale Ersatzlast b 1,00 LC7 - Ballast maximal 1,00

Reaktionen Lineare Analyse, Extremwerte : Knoten Auswahl : Alle LF-Kombinationen : GZG – Windstabilität Auflager LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] Sn1/N117 GZG – Windstabilität/10 0,00 0,18 0,33 0,00 0,00 0,00 Sn1/N117 GZG – Windstabilität/15 0,00 -0,24 1,80 0,00 0,00 0,00 Sn1/N117 GZG – Windstabilität/12 0,00 -0,01 0,93 0,00 0,00 0,00 Sn2/N118 GZG – Windstabilität/12 0,00 -0,01 0,93 0,00 0,00 0,00 Sn2/N118 GZG – Windstabilität/16 0,00 -0,24 1,65 0,00 0,00 0,00 Sn2/N118 GZG – Windstabilität/14 0,00 0,18 0,49 0,00 0,00 0,00 Sn2/N118 GZG – Windstabilität/10 0,00 0,18 0,33 0,00 0,00 0,00 Sn2/N118 GZG – Windstabilität/15 0,00 -0,24 1,80 0,00 0,00 0,00 Sn3/N115 GZG – Windstabilität/12 0,00 0,01 2,08 0,00 0,00 0,00 Sn3/N115 GZG – Windstabilität/16 0,00 -0,21 1,36 0,00 0,00 0,00 Sn3/N115 GZG – Windstabilität/14 0,00 0,20 3,01 0,00 0,00 0,00 Sn4/N111 GZG – Windstabilität/15 0,00 -0,21 1,70 0,00 0,00 0,00 Sn4/N111 GZG – Windstabilität/10 0,00 0,20 2,67 0,00 0,00 0,00 Sn4/N111 GZG – Windstabilität/16 0,00 -0,21 1,36 0,00 0,00 0,00 2022-0282 Projekt-Nr.: JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 55/56 www.expo-engineering.de X Y Z AutorisierterBetreiber JCEventtechnik eipoK ruz A n s ichtnur für interne n !hcuarbeG

6.2.3.

6.2.3.1.

Auflager LF Rx Ry Rz Mx My Mz [kN] [kN] [kN] [kNm] [kNm] [kNm] Sn4/N111 GZG – Windstabilität/14 0,00 0,20 3,01 0,00 0,00 0,00 Sn4/N111 GZG – Windstabilität/12 0,00 0,01 2,07 0,00 0,00 0,00

JC Eventtechnik GmbH Auftraggeber: Tri- Frame Ständerwerk - indoor Projekt: 56/56 www.expo-engineering.de AutorisierterBetreiber JCEventtechnik Kopie zur Ansi c thrun rüf nenretni G e brauch!

2022-0282 Projekt-Nr.:
