LED-Wand Planer P4+WH PRO mit Ständerwerk_PLS2023

Page 1

LED-Wand Planer

Prolight + Sound 2023

Aufbau: 22.04.2023 10:00

VA-Beginn: 25.04.2023 10:00

VA-Ende: 28.04.2023 16:00

Abbau: 29.04.2023 08:00

Bemerkung:

Messe Frankfurt

P4+WH PRO

Technische Daten:

Maße: 9.000 x 6.000 mm

Auflösung: 1.872 x 1.248 px

P4+WH PRO mit Tri-Frame Ständerwerk für die Live Sound Arena der PLS 2023

Hinweise:

- Eine fachgerechte Montage der LED-Wand ist Voraussetzung für die Inbetriebnahme

- Alle Verbindungen sind gegen selbsttätiges Lösen zu sichern

- Statische Berechnung gemäß DIN EN 1991-1-4 (NA)

- Die Pipes oder Tri-Frames müssen ihre horizontale Reaktion an eine feststehend dahinterliegende Konstruktion sicher abgeben können

- Statische Berechnung und Betriebsanleitung sind zu beachten

Systemübersicht:

Pixelabstand LED-Typ Auflösung in Pixel / m² Anzahl der Pixel / m² Leuchtstärke Displayfarben Kontrastverhältnis Bildwiederholfrequenz Servicezugang Betrachtungswinkel Horizontal Vertikal Betrachtungsabstand 4.81 mm SMD1921 208 x 208 px (BxH) 43.264 px/m² 4.500 Nits 16,7 Mio 3.000:1 3.840 Hz (MBI 5253IC) Rückseite 140 ° 120 ° 5,0 m
Auflösung der Displayfläche: Bildverhältnis - 9:6 | Differenz zu 16:9: -18.52% | Differenz zu 4:3: 11.11% 1872 x
4096 x 2160 px Seite 1/6 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de
1248 px
LED-Wand Planer Grundaufbau Seite 2/6 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de

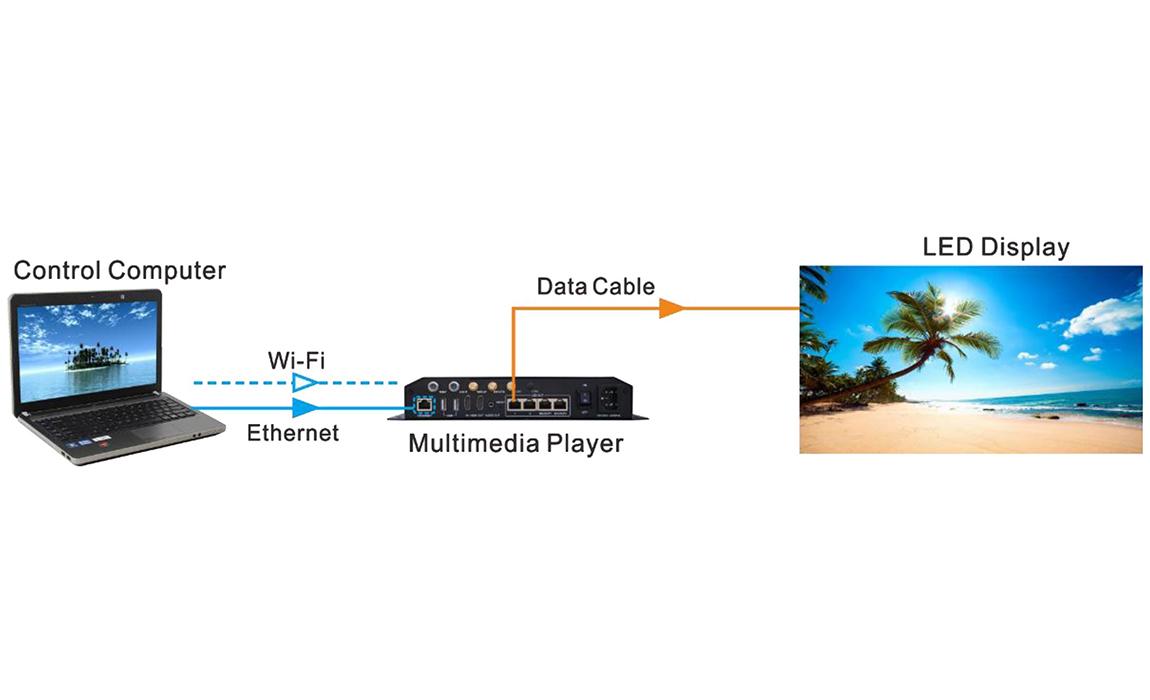

Datenversorgung (Variante 1)

LED-Controller System: Novastar Controller (Anzahl an Pixeln: 2.336.256 Pixel)

6x CAT6a Leitung, primäre Datenzuleitung

6x CAT6a Leitung, optionale Backupleitung

Datenversorgung (Variante 2)

LED-Controller System: Novastar Controller (Anzahl an Pixeln: 2.336.256 Pixel)

4x CAT6a Leitung, primäre Datenzuleitung

4x CAT6a Leitung, optionale Backupleitung

Novastar Controller

Receiving Card Size:

P4+WH PRO: 104x208 px (Width x Height)

P4+sWH PRO: 104x104 px (Width x Height)

Der gewählte Controller verfügt nicht über genügend Ausgänge. Sie benötigen für Ihr Projekt mindestens 12 Ausgänge.

Novastar Controller

Receiving Card Size:

P4+WH PRO: 104x208 px (Width x Height)

P4+sWH PRO: 104x104 px (Width x Height)

Der gewählte Controller verfügt nicht über genügend Ausgänge. Sie benötigen für Ihr Projekt mindestens 8 Ausgänge.

LED-Wand Planer Daten- und Stromversorgung
OUT 1 BACKUP 1 OUT 3 BACKUP 3 OUT 5 BACKUP 5 OUT 7 BACKUP 7 OUT 9 BACKUP 9 OUT 11 BACKUP 11
OUT 1 BACKUP 1 OUT 3 BACKUP 3 OUT 5 BACKUP 5 OUT 7 BACKUP 7
Seite 3/6 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de

LED-Wand Planer

Stromversorgung

12x 230V (AC) LSS: 16A/C-Charakteristik

Stromanschluss der LED-Wand:

12x Stromeinspeisungskabel

Verbrauch:

Leistungsaufnahme maximal: 700W/m²

Leistungsaufnahme durchschnittlich: 175W/m²

Leistungsaufnahme pro Stromeinspeisungskabel maximal: 4.200W

Leistungsaufnahme pro Stromeinspeisungskabel durchschnittlich: 1.050W

Gesamtleistungsaufnahme LED-Wand maximal: 37.800W

Gesamtleistungsaufnahme LED-Wand durchschnittlich: 9.450W

Seite 4/6 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de
LED-Wand Planer Technische
Rückansicht Seitenansicht 1280 kg 1280 kg 1280 kg 1280 kg 1280 kg1280 kg 1280 kg 1280 kg 1280 kg 1280 kg 6.000 mm 1.230 mm 9.000 mm insg. 12800 kg 2.450 mm 950 mm Angenommene Windkraft in WZ 1: 43,20 kN
Flugrahmen & Unterkonstruktion:
Seite 5/6 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de
Zeichnung
LED-Wand Gewicht inkl.
16.087 kg
LEDTEK Module Art.-Nr. Gewicht 108x LEDTEK LED-Modul P4+WH PRO 1.502 kg 22x LEDTEK Transportcase BL/WH PRO 107040042 924 kg NovaStar Controller 1x NovaStar Controller 1 kg LEDTEK Verkabelung - Variante 1 102x Neutrik RJ45 IP65 Datenlinkkabel (0,5m) 107040036 16 kg Alternativ: Seetronic RJ45 IP65 Datenlinkkabel (0,5m) 107040055 12x Neutrik RJ45 IP65 Datenkabel (30m) 107040093 27 kg Alternativ: Seetronic RJ45 IP65 Datenkabel (30m) 107040069 LEDTEK Verkabelung - Variante 2 84x Neutrik RJ45 IP65 Datenlinkkabel (0,5m) 107040036 13 kg Alternativ: Seetronic RJ45 IP65 Datenlinkkabel (0,5m) 107040055 20x Neutrik RJ45 IP65 Datenlinkkabel (1,5m) 107040086 4 kg Alternativ: Seetronic RJ45 IP65 Datenlinkkabel (1,5m) 107040056 8x Neutrik RJ45 IP65 Datenkabel (30m) 107040093 18 kg Alternativ: Seetronic RJ45 IP65 Datenkabel (30m) 107040069 LEDTEK Verkabelung - Stromversorgung 96x PowerCON TRUE1 Stromlinkkabel (0,6m) 107040006 20 kg Alternativ: Seetronic TR1 Stromlinkkabel (0,6m) 107040040 Art.-Nr. Gewicht 12x Schuko <-> powerCON TRUE1 Stromkabel (5m) 012060011 24 kg Ständerwerk 70x LEDTEK Tri-Frame 107040053 490 kg 6x LEDTEK Tri-Frame Case - 12x Tri-Frames 107040085 270 kg 10x Tri-Frame Ständerwerk Basement HD 0430010000 220 kg 9x Tri-Frame Ständerwerk Verbinder 0430010001 54 kg 20x Bolzen für Tri-Frame Basement 0430010001 20 kg 20x Tri-Frame Ständerwerk Ausleger HD 0430010000 340 kg 20x Bolzen für Tri-Frame Ausleger 0430010001 10 kg 10x Tri-Frame Ständerwerk Diagonalstütze 0430010000 160 kg 20x Bolzen für Tri-Frame Diagonale 0430010001 10 kg 10x Tri-Frame Ständerwerk Querträger Diagonale 0430010000 40 kg 20x Bolzen für Tri-Frame Querträger 0430010001 10 kg 10x Tri-Frame Ständerwerk Stützenanschluss 0430010000 60 kg 20x Bolzen für Tri-Frame Stützenanschluss 0430010001 10 kg 10x Tri-Frame Ständerwerk Prüfbuch 0430010000 10 kg 10x Benötigtes Gewicht (1280 kg) 12.800 kg 17.051 kg Seite 6/6 LEDTEK by JC Eventtechnik GmbH - Anna-Vandenhoeck-Ring 5 - 37081 Göttingen - Tel.: +49 551 492 493 44 - www.ledtek.de
