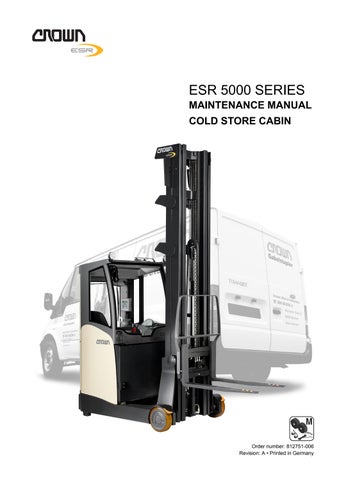

ESR 5000 SERIES MAINTENANCE MANUAL COLD STORE CABIN

M Order number: 812751-006 Revision: A • Printed in Germany

This master manual is subject to continual updates.

It is meant exclusively for businesses authorized by CROWN. It is not permitted to pass on the contents or copies thereof to third parties.

CROWN Gabelstapler GmbH & Co. KG – European Headquarter – Moosacher Str. 52 80809 München Germany Phone +49 (0)89 93 00 2 – 0 Fax +49 (0)89 93 00 2 – 133

All rights reserved under international and Pan-American Copyright Agreement.

Copyright 2009 CROWN Equipment Corporation

service_GB.book Page I Wednesday, August 19, 2009 10:10 AM

TABLE OF CONTENTS TABLE OF CONTENTS INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Important Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Manual structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Text mark-ups in the manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Specification number . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Safety Notices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Basic Safety Notices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Organisational measures . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Personal safety equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Protecting the hazardous area . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Hazards from stored energy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Repair work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Restoring the truck to service after repair work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Cleaning work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Handling batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Warning and instruction decals on the truck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Lifting gear and slings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Environmental protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

LUBRICATION & ADJUSTMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Cleaning the Truck and Components . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Replacing the heater filter element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

GLAZING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Replacing the Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Important notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Engineer qualifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Cure times . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Approved adhesives and primers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Cleaning the glued surfaces and windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Ambient conditions for repair work . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Safety Notices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Tools required . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Removing damaged windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 Fitting new windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Gluing the window . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Final tasks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

ELECTRICAL SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Power supply connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Connections in leg compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Work light connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Interface bracket connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Main fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Overhead console fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Access to the fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Assignment of the fuses in the overhead console to the power circuits . . . . . . . . . . . . . . . . . . . . . . . 28 ESR 5000 SERIES

I

service_GB.book Page II Wednesday, August 19, 2009 10:10 AM

TABLE OF CONTENTS Heaters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Door heater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacing and disassembling the heater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacing the fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacing the heater element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacing the temperature gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Overhead console heater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacing and disassembling the heater . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacing the heater element . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacing the temperature gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 29 29 29 30 30 30 30 31 31

SCHEMATIC DIAGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 Information on Wiring Diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Overview Diagram . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cabin connection harness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Plug connector housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Contact pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Strobe wire harness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Plug connector housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Contact pins . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Main Harness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Door harness . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sheet 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sheet 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sheet 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sheet 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Sheet 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ESR 5000 SERIES

II

35 36 37 37 37 38 38 38 39 40 41 42 43 44 45

service_GB.book Page 1 Wednesday, August 19, 2009 10:10 AM

INTRODUCTION

1

service_GB.book Page 2 Wednesday, August 19, 2009 10:10 AM

Notes:

2

service_GB.book Page 3 Wednesday, August 19, 2009 10:10 AM

INTRODUCTION Important Information

Important Information

Specification number

The manual is a supplement to the maintenance manual of the following truck models, designed to repair the cold store cabin:

The specification number is located on the data plate.

:

It contains important information concerning the truck's features at the time of delivery.

A breakdown of the specification numbers can be found in the ESR 5000 Series maintenance manual.

ESR 5000 ESR 5000S Note: This manual must be used in conjunction with the ESR 5000 Series maintenance manual.

More information is contained in the ESR 5000 Series maintenance manual, in particular notes on: •

Required service personnel qualification

•

Ordering spare parts

•

Ordering documentation

Manual structure The manual is divided into the following sections: Section Index Introduction Safety Lubrication & Adjustment Glazing Electrical System Schematic Diagrams

Text mark-ups in the manual The following symbols and mark-ups are used in the manual: 1., 2., 3. denote work steps to be taken.  This arrow indicates the consequences of an action.  This arrow indicates action to be taken to avoid hazards contained in a warnings.

(1), (2), (3) etc. indicate text references to item numbers in illustrations.

•

Indicates the first level in a list.

– Indicates the second level in a list.

Note: Where the word "Note" appears before text, this indicates important additional information.

ESR 5000 SERIES

Rev.2 02/2009

3

service_GB.book Page 4 Wednesday, August 19, 2009 10:10 AM

Notes:

4

service_GB.book Page 5 Wednesday, August 19, 2009 10:10 AM

SAFETY

5

service_GB.book Page 6 Wednesday, August 19, 2009 10:10 AM

Notes:

6

service_GB.book Page 7 Wednesday, August 19, 2009 10:10 AM

SAFETY Safety Notices

Safety Notices The following symbols will help you to assess the risk to yourself, other people and materials should you fail to comply with a safety notice:

DANGER This symbol warns of immediate danger to the life and health of personnel.

Severe injury or death will result.  Follow all instructions indicated by this symbol in order to avoid injury or death.

WARNING This symbol warns of potential danger to the life and health of personnel.

Severe injury or death may result.  Follow all instructions indicated by this symbol in order to avoid injury or death.

CAUTION This symbol warns of possible danger to the health of personnel.

Injury may result.  Follow all instructions indicated by this symbol in order to avoid injury.

CAUTION This signal word without a symbol warns of material damage.

Damage to the truck, tools and mechanisms may result.  Follow all instructions indicated by this signal word in order to avoid damage.

ESR 5000 SERIES

Rev.1 04/2009

7

service_GB.book Page 8 Wednesday, August 19, 2009 10:10 AM

SAFETY Basic Safety Notices

Basic Safety Notices

Protecting the hazardous area

Organisational measures • •

•

•

• •

Repair work must only be carried out by service engineers approved by Crown.

Work on electrical equipment must only be carried out by specialist electricians in accordance with electrical regulations.

Note the basic and action-specific safety notices in the respective chapters of this manual. Refer also to the truck operator manual, in particular the Safety chapter.

Service personnel must also observe statutory and other binding accident and environmental protection regulations.

The legal minimum age for performing repair work must be observed.

Service personnel must be trained and authorised to operate industrial trucks and must be able to demonstrate their competence.

Personal safety equipment •

•

• •

•

Always wear safety equipment such as safety shoes and goggles when carrying out maintenance and repairs. Depending on requirements you may also need to wear safety gloves and ear muffs.

When carrying out work on the hydraulic system, e.g. bleeding the system, wear suitable protective clothing such as safety gloves, goggles or a face mask.

When handling batteries wear acid protective clothing such as safety gloves, goggles and an apron.

Long hair, loose clothing and jewellery are prohibited. They could get caught or drawn in, resulting in injury. Do not wear jewellery especially when working on electrical systems, as a short circuit could cause burning.

Always use insulated tools when working on electrical systems.

•

When carrying out repair work that could be hazardous to yourself and other people, seal off a large part of the hazardous area with suitable marker tape.

•

Before carrying out repair work, service personnel must ensure that there is no one in the hazardous area.

•

Service personnel must stop work immediately if any unauthorised persons enter the hazardous area. These persons must be removed immediately.

Hazards from stored energy •

High pressure hydraulic oil can cause severe injuries. Depressurise the hydraulic system before opening any sections of it.

•

A 15 minute discharge time must be observed for the electrical energy stored in the capacitors and coils. Alternatively, these components can undergo a controlled discharge through an electrical resistor.

•

When carrying out work near the battery, always cover the battery terminals with a suitable insulating material (e.g. plywood board) to prevent short circuits.

•

Before carrying out work underneath and on raised components (e.g. fork carriages, extended mast stages, the truck itself), attach suitable safety devices and supports with sufficient capacity.

•

Springs and gas pressure dampers must be checked and slowly discharged before removing them.

Repair work •

Always carry out repair work in accordance with the test and maintenance schedule contained in this manual and any applicable service bulletins.

•

Before carrying out repair work prepare the truck as follows: – Park the truck on a level surface – Lower the forks to the ground – Switch off the truck and prevent it from being switched on again – Disconnect the battery and prevent the connector from being attached by unauthorised personnel.

•

Rev.1 04/2009

8

When carrying out work that requires battery supply, jack up the truck until the drive wheel is clear of the ground.

ESR 5000 SERIES

service_GB.book Page 9 Wednesday, August 19, 2009 10:10 AM

SAFETY Basic Safety Notices •

Do not use a naked flame near the truck or to check fluid levels or for leaks.

•

Always have suitable fire protection equipment to hand when carrying out work.

•

Keep the truck clean; this makes it easier to find loose or missing components.

•

Welding work must only be carried out after prior consultation with Crown.

•

Keep the work area clean and well lit. An untidy or poorly lit work area can lead to accidents.

•

Modifications to the original condition of the truck must be examined and approved in writing by Crown beforehand.

•

Only use original Crown spare parts and accessories.

•

Never install or commission damaged components.

Handling batteries •

Batteries may only be charged, serviced or replaced by trained personnel. Observe the instructions contained in the operator manual, as well as the instructions of the battery and charger manufacturers.

•

The charger must be appropriate to the battery voltage and capacity. First connect the battery, then switch the charger on.

•

When handling batteries wear acid protective clothing such as safety gloves, goggles and an apron.

•

Do not use a naked flame and do not smoke when handling batteries.

•

Restoring the truck to service after repair work

Do not touch battery terminals with metal objects.

Cover the battery terminals with a suitable insulation (such as plywood board) if you have to work in this area.

•

Always charge batteries in designated charging areas and make sure the area is well ventilated.

•

After carrying out repairs refit any safety mechanisms that have been removed and make sure they are working correctly.

•

Remove battery acid stained clothing immediately.

•

•

The truck may only be restored to service after repair work once all the truck functions have been successfully tested, in particular on the following components:

If acid comes into contact with the skin, rinse immediately with plenty of clean water. If it comes into contact with the eyes, rinse immediately with clean water for several minutes and then seek medical attention.

•

Immediately neutralize and thoroughly rinse any spilled battery fluid.

– Brakes – Speed control

Warning and instruction decals on the truck

– Direction switches – Steering – Lifting mechanism

•

In accordance with the test and maintenance intervals check that the warning and instruction decals on the truck are complete and legible.

•

Clean any dirty decals and replace any damaged or missing ones.

– Warning devices (horn, warning indicator) •

To avoid endangering other people, always test the truck in an open area where there are no other people or obstacles.

Cleaning work

Note: The spare parts manual gives details of the labelling and position of the warning and instruction decals on the truck.

Particular care is required when cleaning the truck and components that have been removed. See page13.

ESR 5000 SERIES

Rev.1 04/2009

9

service_GB.book Page 10 Wednesday, August 19, 2009 10:10 AM

SAFETY Basic Safety Notices Lifting gear and slings •

Always use suitable hoist devices and lifting gear with sufficient capacity.

•

Attach lifting gear to the designated strap points and prevent it from slipping. Make sure the lifting gear cannot touch other components during lifting.

•

Do not stand under a swinging load.

•

Repair work can only be performed under a raised truck if the truck has been protected against accidental lowering.

•

Work may only be performed on the chassis, fork carriage or mast if they have also been protected against accidental lowering.

•

Lifting gear such as load slings routed around sharp edges must be protected from cuts.

Environmental protection •

Any work that involves environmentally hazardous substances being released must only be performed in designated areas, to allow hazardous chemicals and oils to be separated.

•

All substances released during maintenance and repair work must be collected in the proper manner and disposed of in accordance with national regulations. Oil filters and dehumidifying inserts must be treated as special waste.

•

Always act responsibly when carrying out repairs to avoid damaging the environment.

Rev.1 04/2009

10

ESR 5000 SERIES

service_GB.book Page 11 Wednesday, August 19, 2009 10:10 AM

LUBRICATION & ADJUSTMENT

11

service_GB.book Page 12 Wednesday, August 19, 2009 10:10 AM

Notes:

12

service_GB.book Page 13 Wednesday, August 19, 2009 10:10 AM

LUBRICATION & ADJUSTMENT Cleaning the Truck and Components

Cleaning the Truck and Components Details of cleaning can be found in the ESR 5000 Series maintenance manual, in particular notes on: •

Effects of incorrect cleaning of – Electrical components – Roller and slide bearings – Corrosion-protected surfaces

•

Environmental protection

•

Safety notices and procedures for cleaning the entire truck.

•

Safety notices and procedures for cleaning the removed components.

ESR 5000 SERIES

13

service_GB.book Page 14 Wednesday, August 19, 2009 10:10 AM

LUBRICATION & ADJUSTMENT Replacing the heater filter element

Replacing the heater filter element The heater in the door frame is equipped with an intake air filter. The filter element can be accessed from the bottom of the door when it is opened.

Fig. 3 Filter element

3. Remove the filter element (3) from the bracket and dispose of it.

4. Apply weak, dry compressed air to the bracket and heater element to remove any remaining dust.

Filter element assembly

Fig. 1 Removing the screw

1. Attach the new filter element to the bracket and refit the bracket in the reverse order of disassembly.

Removing the filter element 1. Remove the screw (1).

Fig. 2 Removing the bracket

2. Pull the bracket (2) down with the filter element.

ESR 5000 SERIES

14

service_GB.book Page 15 Wednesday, August 19, 2009 10:10 AM

GLAZING

15

service_GB.book Page 16 Wednesday, August 19, 2009 10:10 AM

Notes:

16

service_GB.book Page 17 Wednesday, August 19, 2009 10:10 AM

GLAZING Replacing the Windows

Replacing the Windows

Safety Notices

Important notes WARNING

Engineer qualifications In order to ensure the adhesive quality and a visually appealing result you must be experienced in replacing adhesive windows. If in doubt arrange for a car bodybuilder to carry out the repair work.

Health risk

Cure times

Tools required

 Observe the manufacturer’s safety instructions when handling solvents and lubricants.

In addition to the usual tools the following tools are essential:

CAUTION Premature load can cause the adhesive to loosen

•

 Wait for at least 1 h after gluing. The truck can then be moved carefully on level surfaces at room temperature, but no load can be placed on it yet.

Special tool to cut out glued car windows (draw knife, draw wire or electrical device).

•

Two or more rubber extractors of sufficient size to handle the window securely.

 Allow the adhesive to cure for 24 h at room temperature and at least 50% relative air humidity.

You can then start up the truck again with load or in the cold store.

Removing damaged windows

Approved adhesives and primers

Masking off the surrounding surfaces

The windows should only be glued with the following materials:

2. Mask off the chassis areas next to the adhesive to avoid damaging the surface when the window is cut out.

•

Bostik Simson ISR70-08 adhesive

•

Simson Primer M

Cleaning the glued surfaces and windows Always use isopropyl alcohol as a general cleaning agent and for non-cured adhesive residue. Residue from other cleaning agents can considerably reduce the window adhesion.

Do not use compressed air. Compressed air can contain oil mist. Oil severely reduces adhesion.

Securing the truck 1. Switch off the truck, disconnect the battery and prevent the truck from being switched on again.

3. Disconnect the window heater connecting cable and fix it to the window.

Cutting out the window

WARNING

Ambient conditions for repair work

Unsuitable tools can cause severe cuts and stab wounds Standard knives can break or slip when the window is being cut out, causing sever cuts or stab wounds.

The adhesive used must be applied in ambient temperatures of +5°C to +35°C.

 Use the designated special tool to remove the window.

Bostik Simson ISR70-08 is SMP based and cures through air humidity.

The application temperature can be +5°C to +35°C. We recommend approx. 20°C. Anything above that reduces the cure time significantly.

Note: Remove the truck from the cold store with plenty of time before the repair work to allow it to adapt to the ambient temperature.

4. Cut out the window with the special tool. Obtain the help of an assistant to secure the window with the rubber extractors to prevent it from falling out.

Note: It is important to leave a layer of the old adhesive on the frame (approx. 50 % of the original thickness).

The new adhesive sticks perfectly to the old adhesive.

5. Lift out the defective window with the rubber extractors and dispose of it.

ESR 5000 SERIES

17

service_GB.book Page 18 Wednesday, August 19, 2009 10:10 AM

GLAZING Replacing the Windows Note: Keep the cut surface in the frame oil-free and do not touch it with your fingers.

Gluing the window

Fitting new windows

Preparing the adhesive

1. Mask off the chassis joint connection.

2. Clean the cut surface of the old adhesive with a plastic paintbrush and vacuum cleaner only. Do not apply compressed air and do not touch it with your fingers.

Note: Do not treat the cut surface with a primer.

Fig. 5 Prepared spray nozzle

Preparing the nozzle

Fig. 4 Applying a primer

Applying primer to the window 3. Using the applicator, apply a very thin layer of Simson Primer M in one stroke to the black ceramic band of the window. The primer acts both as a cleaner and an adhesive. Do not touch the edge of the window now with your fingers.

1. Cut out a V section (2) in the round nozzle (3, Fig. 5) of the adhesive cartridge. The size of the section will depend on the amount of adhesive to be applied.

2. Attach a guide pin (1) to the nozzle.

Note: Do not use the Primer M if it starts to look milky.

4. Leave the primer to dry off for at least 5 min.  You will then notice a slightly shiny control film.

The film must be sealed with no interruptions.

ESR 5000 SERIES

18

service_GB.book Page 19 Wednesday, August 19, 2009 10:10 AM

GLAZING Replacing the Windows

Fig. 6 Applying adhesive

Applying adhesive 3. Apply a sufficient strand of adhesive with a triangular cross-section around the edge of the window (see Fig. 6).

Note: At 20 °C the cure time required is less than 15 min. It only takes a slight increase in temperature for this time to reduce significantly.

Fig. 7 Inserting the window

Inserting the window 4. Insert, align and press in the window immediately.

5. Wipe off any excess adhesive that has not cured initially with a dry, lint-free cloth. Then remove the rest with a lint-free cloth soaked in isopropyl alcohol.

ESR 5000 SERIES

19

service_GB.book Page 20 Wednesday, August 19, 2009 10:10 AM

GLAZING Replacing the Windows

Fig. 8 Fixing the window with adhesive tape

Fig. 9 Injecting the joint

6. If necessary, fix the window temporarily with adhesive tape.

Filling the joint

7. Smooth the joint in the truck interior or leave the adhesive to cure and then cut it off smoothly.

8. After 20 min at the earliest remove the adhesive tapes used to fix the window.

9. Mask off the edge of the window and inject the joint between the frame and the window.

10. Smoothen the joint.

11. Wipe off any excess adhesive that has not cured initially with a dry, lint-free cloth. Then remove the rest with a lint-free cloth soaked in isopropyl alcohol.

CAUTION Premature load can cause the adhesive to loosen.  Wait for at least 1 h after gluing. The truck can then be moved carefully on level surfaces at room temperature, but no load can be placed on it yet.  Allow the adhesive to cure for 24 h at room temperature and at least 50% relative air humidity. You can then start up the truck again with load or in the cold store.

ESR 5000 SERIES

20

service_GB.book Page 21 Wednesday, August 19, 2009 10:10 AM

GLAZING Replacing the Windows Final tasks 1. Remove the adhesive tapes and clean the window.

2. If necessary cut off the joint in the truck interior.

3. Restore the electrical connections.

4. Test the heating.

ESR 5000 SERIES

21

service_GB.book Page 22 Wednesday, August 19, 2009 10:10 AM

Notes:

22

service_GB.book Page 23 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM

23

service_GB.book Page 24 Wednesday, August 19, 2009 10:10 AM

Notes:

24

service_GB.book Page 25 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM Electrical Component Assembly Location

Electrical Component Assembly Location Power supply connections

1 Fig. 10 B+ (EDS OUT) power supply connection 1

EDS-OUT

1

2

Fig. 11 B- connection to the pump control module 1

Hydraulic control module HCM (Access 2)

2

B-

ESR 5000 SERIES

25

service_GB.book Page 26 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM Electrical Component Assembly Location Connections in leg compartment

5

1

4

3

2

4

3

Fig. 12 DC / DC converter and safety pedal (SPS) connection 1

PC 453

4

JC 419.1 / PC 419

2

DC / DC converter 48V/12V

5

JC404 (hidden)

3

JC 419 / PC 419.1

ESR 5000 SERIES

26

service_GB.book Page 27 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM Electrical Component Assembly Location Work light connections

1

2

3

Fig. 13 Work light connections 1

JC 473

2

JC 433

3

Main control module VCM (Access 4)

Interface bracket connections

1

4 3

2

Fig. 14 Interface bracket connections 1

PC 445

2

Steering control module SCM (Access 5)

3

PC 405 (strobe)

4

Main fuse FU9 (cold store cab)

ESR 5000 SERIES

27

service_GB.book Page 28 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM Fuses

Fuses

Assignment of the fuses in the overhead console to the power circuits

Main fuse The power supply to the entire cold store cab has a 125 A protection (main fuse FU9). This main fuse (1, Fig. 15) is located under the steering column cover, next to the steering control module fuse.

The assignment of the fuses to the power circuits can be seen in the key to Figure 17.

Note: Always use 80 V fuses when replacing.

Fig. 17 Fuse layout F1

20 A/80 V; 1st heating circuit in the door

F2

20 A/80 A; 2nd heating circuit in the door

F3

20 A/80 V; Heating circuit in the overhead console

Overhead console fuses

F6

15 A/80 V; window heating for the left, right and mast-facing windows

Access to the fuses

F7

15 A/80 V; window heating for the door, small window and overhead windows

Fig. 15 Location of the cabin main fuse

The fuses of the individual power circuits are located in the overhead console.

Fig. 16 Access to the fuses

5. Remove the knurled screws (1, Fig. 16) from the cover of the overhead console.

6. Remove the cover (2).

ESR 5000 SERIES

28

service_GB.book Page 29 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM Heaters

Heaters

Replacing the fan

A 2 kW heater is located in the door panel, while another 660 W heater is installed in the overhead console.

Removing the fan 1. Remove the heater.

A heater consists primarily of: •

Heating element

•

Fan

•

Temperature gauge

Door heater

Fig. 19 Heater and fan element

Fig. 18 Door heater overview

Replacing and disassembling the heater Removing the heater

2. Remove the screws (2, Fig. 19) and the washers (3).

3. Pull the fan housing (4) off the heater element housing (1).

4. Remove the connecting pin of the fan screws (3, Fig. 20) from the connector.

1. Remove the door panel.

2. Loosen the electrical connections on the heating module which can be accessed.

3. Remove the four screws (13) and washers (14).

4. Pull the heater forward slightly and remove the electrical connections from the heating element (16).

 The heater can now be removed in full for further disassembly (see Replacing the fan, Replacing the heater element, Replacing the temperature gauge).

Installing the heater 1. Assembly of the heater is the reverse order of disassembly.

Fig. 20 Fan element disassembled

5. Remove the four screws (1, Fig. 20) and the washers (2).

ESR 5000 SERIES

29

service_GB.book Page 30 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM Heaters Overhead console heater

6. Remove the fan from the housing (4).

Fan assembly 1. Fan assembly is the reverse of disassembly.

Replacing the heater element

Removing the heater element

1. Remove the heater.

2. Remove the screws (2, Fig. 19) and the washers (3).

3. Pull the fan housing (4, Fig. 19) off the heater element housing (1).

4. Remove the nuts (4, Fig. 18) and the washers (3).

5. Remove the retaining bracket (17, Fig. 18) and heater element (16).

Assembling the heater element 1. Assembly of the heater element is the reverse order of disassembly.

Replacing the temperature gauge

Fig. 21 Overhead console heater overview

Replacing and disassembling the heater

Temperature gauge removal

Removing the heater

1. Remove the heater.

See Fig. 21.

1. Remove the cover.

CAUTION Metal splints can cause short circuits The remains from extracted rivets can cause a short circuit and damage the heater element.  Apply compressed air to the splints and remains of the rivet shafts and visually inspect for cleanliness.

2. Drill out the blind rivets (1, Fig. 18) from the flange of the respective temperature gauge (2).

3. Strike out the rivet shafts down in one go and dispose of them.

Temperature gauge assembly 1. Insert the temperature gauge (2, Fig. 18) and secure with blind rivets (1).

2. Install the heater.

2. Loosen the electrical connections which can be accessed.

3. Remove the three screws (17) and washers (18).

Make sure that the heater does not fall out.

4. Remove the washers (19) and the shield sheet (1).

5. Pull the heater forward slightly and remove the electrical connections from the heating element (20).  The heater can now be removed in full for further disassembly (see Replacing the fan, Replacing the heater element, Replacing the temperature gauge).

Installing the heater 1. Assembly of the heater is the reverse order of disassembly.

Replacing the fan Removing the fan 1. Remove the heater.

ESR 5000 SERIES

30

service_GB.book Page 31 Wednesday, August 19, 2009 10:10 AM

ELECTRICAL SYSTEM Heaters Replacing the heater element Removing the heater element

1. Remove the heater.

2. Remove the screws (1, Fig. 22) and the washers (2).

3. Pull the fan housing (4, Fig. 22) off the heater element housing (3).

4. Remove the nuts (9, Fig. 21) and the washers (8).

5. Remove the retaining bracket (4, Fig. 21) and heater element (20).

Assembling the heater element 1. Assembly of the heater element is the reverse order of disassembly.

Replacing the temperature gauge Temperature gauge removal 1. Remove the heater.

Fig. 22 Heater and fan element

2. Remove the screws (1, Fig. 22) and the washers (2).

CAUTION

3. Pull the fan housing (4) off the heater element housing (3).

Metal splints can cause short circuits The remains from extracted rivets can cause a short circuit and damage the heater element.

4. Remove the connecting pin of the fan screws (3, Fig. 20) from the connector.

 Apply compressed air to the splints and remains of the rivet shafts and visually inspect for cleanliness.

2. Drill out the blind rivets (2, Fig. 21) from the flange of the temperature gauge (3).

3. Strike out the rivet shafts down in one go and dispose of them.

Temperature gauge assembly 1. Insert the temperature gauge (3, Fig. 21) and secure with blind rivets (2).

2. Install the heater.

Fig. 23 Fan element disassembled

5. Remove the four screws (1, Fig. 20) and the washers (2).

6. Remove the fan from the housing (4).

Fan assembly 1. Fan assembly is the reverse of disassembly.

ESR 5000 SERIES

31

service_GB.book Page 32 Wednesday, August 19, 2009 10:10 AM

Notes:

32

service_GB.book Page 33 Wednesday, August 19, 2009 10:10 AM

SCHEMATIC DIAGRAMS

33

service_GB.book Page 34 Wednesday, August 19, 2009 10:10 AM

Notes:

34

service_GB.book Page 35 Wednesday, August 19, 2009 10:10 AM

SCHEMATIC DIAGRAMS Information on Wiring Diagrams

Information on Wiring Diagrams The following information can be found in the Wiring Diagrams chapter of the ESR 5000 Series maintenance manual: •

Wire colour code

•

General contact symbol abbreviations

•

Electrical wiring diagrams

ESR 5000 SERIES

35

service_GB.book Page 36 Wednesday, August 19, 2009 10:10 AM

SCHEMATIC DIAGRAMS Overview Diagram Overview Diagram

FU6

FU7=425A

48V

Main Contactor

EDS FU1 Start Up Card

821631-001 B+ GND

KEY

Key HDM, SDM VCM, TDM

FU5 10A Option

Display

FU2 15A VCM

B+ HDM, SDM VCM, TDM

INTERFACE BRACKET CABINEFU9

FU3 15A Break

FU4 10A SDM B+

FU13 50A SDM B+

SDM

CABINE

100A

S5

S3

M10

M10

Heater Door 2000W

821631-002 BHCM B-

GND 48V

Heater Roof 1000W

S5

M8 Heater small Window

24V 24V

Heater Door Window

824673 Freezer Cabine Connection Loom DC/DC Wandler

CA453

12V

4 2

48V

Heater Right Window Heater Mast Window

CA419 C B A

SPS GND

CA419.1 A B C

331 631

VCM

630

JC445 6-pole Deutsch 1- 12V-

330

2- 12V+

030 031

3- Door SW_IN

Heater Left Window

4- Door SW_OUT 5-

030

6-

Blower Door

Blower Roof

824674 Freezer Cabin Beacon Loom JC 405 Beacon 4-pole Deutsch

Main Loom 2940

PC 433 1 2 3 4

Wiper Door

1- Beacon +48V 5941

2- Beacon -48V

Door_SW

Wiper Mast

3-

5940

4-

CA 404

1 2

Connection to 824344 Coil

JC 473 Workinglight 2-pole Deutsch

Cabine Controller Cabine Light

1- Beacon + 48V

Mainloom

2- WL -48V

PC473

Fig. 24 Overview Diagram ESR 5000 SERIES

36

service_GB.book Page 37 Wednesday, August 19, 2009 10:10 AM

SCHEMATIC DIAGRAMS Cabin connection harness Cabin connection harness

PC445 12V-

1 1

630

12V+

2 1

330

1

030

DoorSW OUT 4 1

031

A

DoorSW IN

3

5 6

630

330

1

1

1

2

1

3 -

1

4 -

DCDC

PC453 B

1

B

C

PC419.1

030

031

1

A

331

631

1

631

331

Connected to the DCDC Converter PC452

2

2

2

A

B

C

JC419.1 D

C

SPS IN Connected to the SPS

SPS OUT Connected to the Main Loom

Fig. 25 Cabin connection harness

Plug connector housing

Replacement Parts

Mod el

Housing Part No.

Description

A

PC 445

792881-004

Housing

B

PC 453

792881-003

Housing

C

PC 419.1 792881-002

Housing

D

JC 419.1 792880-002

Housing

Part No.

Description

824673

Harness, complete

Contact pins Model

Part No.

Total

1

792883

4

1

792883

2

1

792883

3

2

792882

3

ESR 5000 SERIES

37

service_GB.book Page 38 Wednesday, August 19, 2009 10:10 AM

SCHEMATIC DIAGRAMS Strobe wire harness Strobe wire harness

JC433 To Main Harness 819849 Hauptkabelbaum 819850

PC433 A

PC405

2940 1

1

2

1

3

1

4

1

2940

5940

5941

2

1

2

2

C

3

Connection to Freezer Cabine

Branch Point

B

2

5941

2

Terminal

2

LEGENDS:

1

5940

4

Connection to 824344 Coil

PC404

Lead Wire Bundle Wire Bundle with Protective Cover

Fig. 26 Strobe wire harness

Plug connector housing Mod el

Housing Part No.

Description

A

JC433

792880-003

Housing

B

PC 404

792881-001

Housing

C

PC 405

792881-003

Housing

Contact pins Model

Part No.

Total

1

792882

2

2

792883

2

2

792883

2

Replacement Parts Part No.

Description

824674

Harness, complete

ESR 5000 SERIES

38

E5 E6 M4

Grommet RS nr.

136-6345

Fig. 27 Main Harness

DTO6-2S DEUTSCH DT06-4S DEUTSCH DTO6-2S DEUTSCH

3-160256-1 SLEEVE 926539-1

5-160430-6 SLEEVE 1-880488-1

E 12 ARB. LYS

Main Harness

DT06-2S DEUTCH

E9

RS 458-695

TYCO 928162-4

3-160256-1 SLEEVE 926539-1

XJ S1

J7

DT06-12S DEUTCH

2ESDV-08P DINKLE

J3 TEMP.

TYCO 929504-6

TYCO 928162-4

TYCO 928162-6

TYCO 929504-2

130046-0

E3

DT06-2S DEUTCH

DEUTCH

M2 DT06-2S S2

TYCO 745907-1 RS COMPONENTS 484-789

E8

DT06-2S DEUTCH

X3

ESR 5000 SERIES

5-160430-6 SLEEVE 1-880488-1 3-160256-1 SLEEVE 926539-1

E4

DT06-2S DEUTCH

ARB. LYS E 11

3-160256-1 SLEEVE 926539-1

3-160256-1 SLEEVE 926539-1

R7 TERMO SIK.

927854-7 SLEEVE 154719

BEACON

P1 E13 Molex 43025-0400 43030-0007

30 31/12V

RS

131-839

R4

P/N1 X20 X11 X21 X10 N2

TYCO 929504-2

%FVUDI )%1 1& 1"/&- /65

X23 X1 '&."-& .633

X5 GND

X6 +48v

X4 +48v

39

TYCO 348506

TYCO 165416-0

TYCO 165416-0

DT04-2P

PC473 DEUTCH

JC405 DT04-4P DEUTCH

JC445 DT04-6P DEUTCH

Main Harness

SCHEMATIC DIAGRAMS

40

Fig. 28 Door harness

927854-7 SLEEVE 154719

Door harness

Door harness

E2/1 E2/2 E2/3 E2/4 E2/5 E2/6 E2/7

DT06-2S

M1

RS COMPONENTS 136-6345

SCHEMATIC DIAGRAMS

K2

R6

K3

R5 & R6 3-160256-1 926539-1 SLEEVE

SPEAKER IN

SOCKET 3334 485 045 RELAY 8-1393292-4

K1

R5

160533-2

5-160430-6 SLEEVE 1-880488-1

Molex 5557-39012060 Socket crimo 5556-39000039

X12

X7 164533-4

DT06-2S

E7

S3

S5

RS 458-689

S4

ESR 5000 SERIES

5-160430-6 SLEEVE 1-880488-1

SPEAKER OUT

160533-2

Splice 1

DT06-2S

MIC IN

DT06-4S

#64)*/( 8Ã35) $0.10/&/54 7&5 $ $3

M3

DEUTSCH 2428-010-2405

DEUTSCH HDP 26-24-31SE-L017

X23

Fig. 29 Interface, power supply

Sheet 1

ESR 5000 SERIES

The indication ->2.0 in the wiring diagram means for example that this path is continued on sheet 2in column 0.

Similarly, >- 2.0 indicates therefore the start of the continued path on sheet 2 in column 0.

Continuation of paths

The specification 31/12V should therefore be understood as follows: This wire conducts earth potential for the +12 VDC power supply. Similarly, the specification 31/48V indicates earth potential for the +48 VDC power supply.

Wire number 31 always results in an earth potential.

Earth potential

Information on Wiring Diagrams

41

Sheet 1

SCHEMATIC DIAGRAMS

42

Fig. 30 Heater fan

Sheet 2

Sheet 2

SCHEMATIC DIAGRAMS

ESR 5000 SERIES

Fig. 31 Windscreen heaters and windscreen wiper

Sheet 3

ESR 5000 SERIES

43

Sheet 3

SCHEMATIC DIAGRAMS

44

Fig. 32 PCB with fuses and temperature gauge

Sheet 4

Sheet 4

SCHEMATIC DIAGRAMS

ESR 5000 SERIES

Fig. 33 Intercom system, work lights, beacon

Sheet 5

ESR 5000 SERIES

45

Sheet 5

SCHEMATIC DIAGRAMS

46

Notes:

Sheet 5

SCHEMATIC DIAGRAMS

ESR 5000 SERIES

ESR 5000 SERIES Cold Store Cabin

PARTS MANUAL

P Order Number: 812751-006 Revision: A • Printed in Germany

This master manual is subject to continual updates.

It is intended solely for companies authorized by CROWN. Do not pass on the contents or copies thereof to third parties.

CROWN Gabelstapler GmbH & Co. KG – European Headquarters – Moosacher Str. 52 80809 München Germany Tel +49 (0)89 93 00 2 – 0 Fax +49 (0)89 93 00 2 – 133

All rights reserved under international and Pan-American Copyright Agreement.

Copyright 2009 CROWN Equipment Corporation

TABLE OF CONTENTS

I

Notes:

II

TABLE OF CONTENTS TABLE OF CONTENTS INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Important Customer Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Ordering Spare Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Truck Modifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Maintenance, Repairs and Training . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Manual Structure. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Description of Abbreviations Used . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

COVERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Covers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Seat cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Rear View Mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

ELECTRICAL SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Electrical Components Part 1 - 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Electrical Components Part 1 - 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Electrical Components Part 2 - 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Electrical Components Part 3 - 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 Interface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Window wiper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Beacon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 Work lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

PLATFORM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Cold Store Cab Door Part 1 - 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Cold Store Cab Door Part 2 - 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Cold store cab . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

MISCELLANEOUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Work Assist™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Decals and Labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 Decals and Labels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

ESR 5000 Series

III

Notes:

IV

INTRODUCTION

1

Notes:

2

INTRODUCTION Important Customer Information

Important Customer Information

Maintenance, Repairs and Training

This spare parts catalog applies to the following models:

To maintain the safety and functionality of the truck, maintenance and repair work must only be performed by service engineers who have been authorised by Crown. Please contact Crown if you wish to have your engineers trained.

•

ESR 5000 Cold Store Cabin

Ordering Spare Parts Always quote the following numbers when ordering spare parts:

•

Specification number

•

Model number

•

Serial number

Details of routine inspection and maintenance work to be performed by the customer can be found in the Maintenance and Safety Inspection chapter of the operator manual.

Manual Structure The manual is divided into the following chapters:

These numbers can be found on the truck data plate.

For details of your truck’s technical specifications refer to the Technical Specifications chapter in the operator manual.

Further information on your truck can be obtained from your Crown dealer or the following address: CROWN Gabelstapler GmbH & Co. KG Moosacher Str. 52 D-80809 München

Section

Contents

ITD

Introduction

1

Covers

4

Electrical System

9

Platform

10

Miscellaneous

Description of Abbreviations Used

Tel.: +49 (0) 89 / 93 002 -0 Fax: +49 (0) 89 / 93 002 -175 or 133

Truck Modifications

Abbreviation

Description

AR (as required)

Indicates an unspecified quantity; to be ordered as required.

DANGER Serious accidents can be caused by modifying the original condition of the truck.

Modifications to the truck can have severe consequences to the safety and operation of the truck.

All modifications must therefore be assessed and approved in writing by Crown Gabelstapler GmbH & Co. KG prior to implementation.

ESR 5000 Series

3

Notes:

4

COVERS

5

COVERS Covers Covers

000972_000_a

ESR 5000 Series

6

COVERS Covers INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 050071-020 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 2 . . . . . . . 816165 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 . . . . . . . 825754 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4 . . . . . . . 050008-020 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5 . . . . . . . 055058-013 . . . . . . . Buffer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 6 . . . . . . . 050078-008 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 7 . . . . . . . 824767 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 8 . . . . . . . 050071-037 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9 . . . . . . . 053050-027 . . . . . . . Adhesive Tape. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 10 . . . . . . . 050003-020 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 11 . . . . . . . 807053-001 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 12 . . . . . . . 060102-001 . . . . . . . Stop Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 13 . . . . . . . 823400 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 14 . . . . . . . 055058-010 . . . . . . . Buffer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 15 . . . . . . . 055062-006 . . . . . . . Rubber Seal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 16 . . . . . . . 055055-022 . . . . . . . Edge Trim. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 055055-024 . . . . . . . Edge Trim. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 17 . . . . . . . 053050-026 . . . . . . . Adhesive Tape. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 18 . . . . . . . 825846 . . . . . . . . . . . Knee Pad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 053050-012 . . . . . . . Adhesive Tape. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AR

Always Specify Model, Data & Serial Number ESR 5000 Series

7

COVERS Seat cover Seat cover

000987_000_a

ESR 5000 Series

8

COVERS Seat cover INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 819053-001 . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 . . . . . . . 821167 . . . . . . . . . . . Sleeve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 823528 . . . . . . . . . . . Sleeve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 . . . . . . . 050068-003 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 4 . . . . . . . 821893 . . . . . . . . . . . Screen ...................................................... 1 5 . . . . . . . 803469-007 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 6 . . . . . . . 825845 . . . . . . . . . . . Seat Panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 7 . . . . . . . 820576 . . . . . . . . . . . Lever. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 8 . . . . . . . 050003-067 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 9 . . . . . . . 823504 . . . . . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 10 . . . . . . . 050005-016 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 11 . . . . . . . 812887-006 . . . . . . . Cable Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 12 . . . . . . . 820365 . . . . . . . . . . . Hook. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 13 . . . . . . . 820346 . . . . . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 14 . . . . . . . 821064 . . . . . . . . . . . Lock (Black). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 15 . . . . . . . 050070-001 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 16 . . . . . . . 050068-004 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 17 . . . . . . . 820341 . . . . . . . . . . . Spring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 18 . . . . . . . 050067-036 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 19 . . . . . . . 050005-012 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 20 . . . . . . . 050005-022 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 21 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 22 . . . . . . . 050008-015 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 23 . . . . . . . 820388 . . . . . . . . . . . Lever. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 24 . . . . . . . 821278 . . . . . . . . . . . Lock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 25 . . . . . . . 050003-034 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 26 . . . . . . . 050001-021 . . . . . . . Cotter Pin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 27 . . . . . . . 050009-029 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 28 . . . . . . . 051058-028 . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 29 . . . . . . . 818630 . . . . . . . . . . . Guide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 30 . . . . . . . 821261 . . . . . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 31 . . . . . . . 051058-026 . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 32 . . . . . . . 050012-021 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 33 . . . . . . . 051058-025 . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 34 . . . . . . . 818627 . . . . . . . . . . . Joint. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 35 . . . . . . . 818957 . . . . . . . . . . . Pin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 36 . . . . . . . 051058-027 . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 37 . . . . . . . 050067-047 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 38 . . . . . . . 819379 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 39 . . . . . . . 050067-022 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Always Specify Model, Data & Serial Number ESR 5000 Series

9

COVERS Rear View Mirror Rear View Mirror

See page 44

See page 44

001692_000_a

ESR 5000 Series

10

COVERS Rear View Mirror INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 824869 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 824506 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 050005-022 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 795442 . . . . . . . . . . . Adjusting Lever. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 050008-026 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 793779 . . . . . . . . . . . Mirror .......................................................

7 . . . . . . . 050005-060 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 050008-015 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 1 1 1 1 1 2 2

824505 . . . . . . . . . . . Rear View Mirror (included 2 – 6). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Always Specify Model, Data & Serial Number ESR 5000 Series

11

Notes:

12

ELECTRICAL SYSTEM

13

ELECTRICAL SYSTEM Electrical Components Part 1 - 3 Electrical Components Part 1 - 3

001247_000_a

ESR 5000 Series

14

ELECTRICAL SYSTEM Electrical Components Part 1 - 3 INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 050078-008 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 2 . . . . . . . 050009-013 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 3 . . . . . . . 050005-080 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 4 . . . . . . . 824305 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5 . . . . . . . 050006-035 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 6 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 7 . . . . . . . 821635-014 . . . . . . . Power Cable (B-). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 8 . . . . . . . 821635-013 . . . . . . . Power Cable (B+). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 9 . . . . . . . 824862-001 . . . . . . . Hydraulic Module. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 10 . . . . . . . 050071-037 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 11 . . . . . . . 821635-008 . . . . . . . Power Cable (W) .............................................. 1 12 . . . . . . . 821635-007 . . . . . . . Power Cable (V). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 13 . . . . . . . 821635-006 . . . . . . . Power Cable (U). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 14 . . . . . . . 050009-012 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 15 . . . . . . . 050006-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 16 . . . . . . . 050005-060 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 17 . . . . . . . 793364-003 . . . . . . . Harness Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 18 . . . . . . . 050008-014 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 19 . . . . . . . 050068-002 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 20 . . . . . . . 820804 . . . . . . . . . . . Cable Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 21 . . . . . . . 820805 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 22 . . . . . . . 812318 . . . . . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 23 . . . . . . . 050008-008 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 24 . . . . . . . 793288 . . . . . . . . . . . Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 25 . . . . . . . 050003-014 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 26 . . . . . . . 819912 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 27 . . . . . . . 050008-001 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 28 . . . . . . . 790555 . . . . . . . . . . . Cable Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 29 . . . . . . . 819501-100 . . . . . . . Fan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 30 . . . . . . . 050005-112. . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 31 . . . . . . . 050067-012 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 32 . . . . . . . 050005-062 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 33 . . . . . . . 821741-001 . . . . . . . Control Module. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 34 . . . . . . . 821273-001 . . . . . . . Steering Control Module. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 35 . . . . . . . 050006-023 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 36 . . . . . . . 806720-002 . . . . . . . Fuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 37 . . . . . . . 050005-054 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 38 . . . . . . . 821377 . . . . . . . . . . . Fuse Holder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 39 . . . . . . . 050078-006 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 40 . . . . . . . 050078-001 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Always Specify Model, Data & Serial Number ESR 5000 Series

15

ELECTRICAL SYSTEM Electrical Components Part 1 - 3 Electrical Components Part 1 - 3

001247_000_a

ESR 5000 Series

16

ELECTRICAL SYSTEM Electrical Components Part 1 - 3 INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

41 . . . . . . . 050006-026 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

42 . . . . . . . 050003-021 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

43 . . . . . . . 055059-003 . . . . . . . Longitudinal Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

44 . . . . . . . 050071-019 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

45 . . . . . . . 821893 . . . . . . . . . . . Perforated Grid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

46 . . . . . . . 819500 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

47 . . . . . . . 050003-075 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 2 2 2 1 1 2

820062 . . . . . . . . . . . Fan (included 23 - 30). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

820430-001 . . . . . . . Bracket - Controller (included 1, 32, 33, 36 - 40, 42 - 46). . . . . . . . . . . . . . .

1

Always Specify Model, Data & Serial Number ESR 5000 Series

17

ELECTRICAL SYSTEM Electrical Components Part 2 - 3 Electrical Components Part 2 - 3

Frame

001601_000_a

ESR 5000 Series

18

ELECTRICAL SYSTEM Electrical Components Part 2 - 3 1 . . . . . . . 050071-037 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

050067-023 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

050078-001 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 825758 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 050006-035 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 821634-064 . . . . . . . Power Cable W. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 821634-063 . . . . . . . Power Cable V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 . . . . . . . 821634-062 . . . . . . . Power Cable U. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 824861-001 . . . . . . . Traction Control Module. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 . . . . . . . 060102-002 . . . . . . . U Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 . . . . . . . 050009-012 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 . . . . . . . 050006-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 . . . . . . . 813758 . . . . . . . . . . . Emergency Disconnect Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

050006-031 . . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 . . . . . . . 819473 . . . . . . . . . . . Bus Bar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 . . . . . . . 050067-012 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 . . . . . . . 819474 . . . . . . . . . . . Bus Bar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 . . . . . . . 823957 . . . . . . . . . . . Bus Bar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 . . . . . . . 050005-065 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 . . . . . . . 813222 . . . . . . . . . . . Startup Card. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 . . . . . . . 050078-008 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 . . . . . . . 050005-014 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 . . . . . . . 812126 . . . . . . . . . . . Switch Actuator (Emergency Disconnect Switch). . . . . . . . . . . . . . . . . . . . .

23 . . . . . . . 050005-054 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 . . . . . . . 821377 . . . . . . . . . . . Fuse Holder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 . . . . . . . 806720-001 . . . . . . . Fuse (425 A). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 . . . . . . . 050009-007 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 . . . . . . . 050006-086 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 . . . . . . . 819472 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

793288 . . . . . . . . . . . Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

050003-014 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

050008-010 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 . . . . . . . 050008-001 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 . . . . . . . 050009-008 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 . . . . . . . 050006-013 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 1 1 1 5 5 1 1 1 1 3 4 4 1 2 1 2 2 1 1 2 1 4 2 1 2 1 1 4 4 1 1 1 1 2 2 2

ESR 5000 Series

19

ELECTRICAL SYSTEM Electrical Components Part 3 - 3 Electrical Components Part 3 - 3

Cold store cab

Cold store cab

001682_000_a

ESR 5000 Series

20

ELECTRICAL SYSTEM Electrical Components Part 3 - 3 INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 826223 . . . . . . . . . . . Print Plate. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

806703-005 . . . . . . . Fuse FU1, FU2, FU3 (20 A / 80 V). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

806703-001 . . . . . . . Fuse FU6, FU7 (20 A / 80 V). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 050008-002 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 826226 . . . . . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 826225 . . . . . . . . . . . Temperature Controller. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 050004-015 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 826224 . . . . . . . . . . . Control Module. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 . . . . . . . 050004-016 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 826231 . . . . . . . . . . . Duct ........................................................

9 . . . . . . . 826230 . . . . . . . . . . . Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 . . . . . . . 050009-004 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 . . . . . . . 050004-012 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 . . . . . . . 826227 . . . . . . . . . . . Terminal Board. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 . . . . . . . 050005-105 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 . . . . . . . 826228 . . . . . . . . . . . Interior Lighting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 . . . . . . . 826229 . . . . . . . . . . . Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 . . . . . . . 826232 . . . . . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 . . . . . . . 826196 . . . . . . . . . . . Microphone. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 . . . . . . . 826194 . . . . . . . . . . . Loudspeaker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 . . . . . . . 826193 . . . . . . . . . . . Louver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 . . . . . . . 826192 . . . . . . . . . . . Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 . . . . . . . 826211 . . . . . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 . . . . . . . 826195 . . . . . . . . . . . Intercom System Unit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 . . . . . . . 050004-015 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 . . . . . . . 825874 . . . . . . . . . . . DC / DC Converter (48V / 12V) ...................................

25 . . . . . . . 826206 . . . . . . . . . . . Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 . . . . . . . 826207 . . . . . . . . . . . Resistor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 . . . . . . . 050005-005 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 3 2 4 4 1 2 1 4 1 1 2 9 1 1 1 1 4 2 2 1 3 4 1 2 1 1 1 4

Always Specify Model, Data & Serial Number ESR 5000 Series

21

ELECTRICAL SYSTEM Interface Interface

001698_000_a

ESR 5000 Series

22

ELECTRICAL SYSTEM Interface INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 050005-054 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 814740 . . . . . . . . . . . Connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 050003-012 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 793288 . . . . . . . . . . . Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 824676 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 050008-001 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 . . . . . . . 050068-003 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 050008-008 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 . . . . . . . 050067-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 . . . . . . . 821377 . . . . . . . . . . . Fuse Holder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 . . . . . . . 802816-001 . . . . . . . Fuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 . . . . . . . 821631-001 . . . . . . . Power Cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 . . . . . . . 821631-002 . . . . . . . Power Cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 . . . . . . . 050078-001 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 1 2 2 1 4 3 2 3 1 1 1 1 1

Not shown 824673 . . . . . . . . . . . Connection Harness (Cold Store Cab). . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Always Specify Model, Data & Serial Number ESR 5000 Series

23

ELECTRICAL SYSTEM Heating Heating

Cold store cab

Cold store cab door

001687_000_a

ESR 5000 Series

24

ELECTRICAL SYSTEM Heating INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 826220 . . . . . . . . . . . Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 . . . . . . . 050003-015 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 . . . . . . . 826224 . . . . . . . . . . . Bracket (Filter). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4 . . . . . . . 826174 . . . . . . . . . . . Thermal Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 5 . . . . . . . 826215 . . . . . . . . . . . Heat Shield. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 6 . . . . . . . 826170 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 7 . . . . . . . 826169 . . . . . . . . . . . Heater. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 8 . . . . . . . 826210 . . . . . . . . . . . Housing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 9 . . . . . . . 050009-002 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 10 . . . . . . . 050008-002 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 11 . . . . . . . 826216 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 12 . . . . . . . 826214 . . . . . . . . . . . Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 13 . . . . . . . 050006-026 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 14 . . . . . . . 826213 . . . . . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 15 . . . . . . . 826212 . . . . . . . . . . . Rubber Socket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 16 . . . . . . . 050007-018 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 17 . . . . . . . 050009-004 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 18 . . . . . . . 826211 . . . . . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 19 . . . . . . . 826168 . . . . . . . . . . . Fan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 826279 . . . . . . . . . . . Connector Housing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 826281 . . . . . . . . . . . Connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 826280 . . . . . . . . . . . Seal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 20 . . . . . . . 050006-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 21 . . . . . . . 826173 . . . . . . . . . . . Housing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 22 . . . . . . . 826172 . . . . . . . . . . . Duct ........................................................ 2 23 . . . . . . . 826171 . . . . . . . . . . . Foam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 24 . . . . . . . 050006-023 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 25 . . . . . . . 050009-012 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 26 . . . . . . . 826176 . . . . . . . . . . . Housing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 27 . . . . . . . 826175 . . . . . . . . . . . Rubber Socket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Always Specify Model, Data & Serial Number ESR 5000 Series

25

ELECTRICAL SYSTEM Window wiper Window wiper

Cold store cab door

Cold store cab

001604_000_a

ESR 5000 Series

26

ELECTRICAL SYSTEM Window wiper INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 826199 . . . . . . . . . . . Wiper Blade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 826198 . . . . . . . . . . . Wiper Arm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 826202 . . . . . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 826201 . . . . . . . . . . . Rubber Socket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 826197 . . . . . . . . . . . Window Wiper Motor ...........................................

7 . . . . . . . 826235 . . . . . . . . . . . Wiper Arm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 826234 . . . . . . . . . . . Window Wiper Motor ...........................................

9 . . . . . . . 826233 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 1 2 2 2 1 1 1 1

Always Specify Model, Data & Serial Number ESR 5000 Series

27

ELECTRICAL SYSTEM Beacon Beacon

Cold store cab roof

001702_000_a

ESR 5000 Series

28

ELECTRICAL SYSTEM Beacon INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 050005-058 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 824394 . . . . . . . . . . . Beacon (Complete). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

127651-001 . . . . . . . . Beacon ...................................................

792880-001 . . . . . . . . Connector Housing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

793090-001 . . . . . . . . Strain Relief. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

792882. . . . . . . . . . . . Connector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 824122 . . . . . . . . . . . Safety Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 050008-010 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 1 1 1 1 2 1 2

Not shown 824674 . . . . . . . . . . . Cable .......................................................

824541 . . . . . . . . . . . Coil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

050005-112. . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

050008-001 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 1 1 1

Always Specify Model, Data & Serial Number ESR 5000 Series

29

ELECTRICAL SYSTEM Work lights Work lights

001699_000_a

ESR 5000 Series

30

ELECTRICAL SYSTEM Work lights INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 050008-048 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 814288 . . . . . . . . . . . Spotlight. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

760059-005 . . . . . . . Bulb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 826243 . . . . . . . . . . . Hoop Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 050009-024 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 050008-030 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 826255 . . . . . . . . . . . Hoop Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 1 1 1 2 2 1

826245 . . . . . . . . . . . Work Lights, Front (included 2, 4, 5, 6). . . . . . . . . . . . . . . . . . . . . . . . . . . . .

826282 . . . . . . . . . . . Work Lights, Rear (included 2 - 5). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 1

Not shown 824319 . . . . . . . . . . . Wire Harness. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Always Specify Model, Data & Serial Number ESR 5000 Series

31

ELECTRICAL SYSTEM Cooling System Cooling System

Frame

001242_000_a

ESR 5000 Series

32

ELECTRICAL SYSTEM Cooling System INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 050008-001 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 807797 . . . . . . . . . . . Safety Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 807654-100 . . . . . . . Fan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 050003-012 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 793288 . . . . . . . . . . . Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 826002 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 . . . . . . . 821008 . . . . . . . . . . . Buffer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 050071-041 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 . . . . . . . 821007 . . . . . . . . . . . Perforated Plate. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 . . . . . . . 050008-008 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 . . . . . . . 050067-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 . . . . . . . 050078-003 . . . . . . . Blind Rivet Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 2 2 4 4 1 2 8 1 4 2 2

826003 . . . . . . . . . . . Cooling System (included 1 – 10). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Always Specify Model, Data & Serial Number ESR 5000 Series

33

Notes:

34

PLATFORM

35

PLATFORM Cold Store Cab Door Part 1 - 2 Cold Store Cab Door Part 1 - 2

Cold store cab

Cold store cab

Cold store cab door Frame

001679_000_a

ESR 5000 Series

36

PLATFORM Cold Store Cab Door Part 1 - 2 INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 826240 . . . . . . . . . . . Door Window. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 . . . . . . . 826219 . . . . . . . . . . . Gas Pressure Spring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 4 . . . . . . . 050008-023 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 5 . . . . . . . 826217 . . . . . . . . . . . Hinge ....................................................... 2 6 . . . . . . . 826071 . . . . . . . . . . . Spacer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AR 7 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 8 . . . . . . . 050010-023 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 9 . . . . . . . 050006-036 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 10 . . . . . . . 826072 . . . . . . . . . . . Spacer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AR 11 . . . . . . . 050006-036 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 12 . . . . . . . 826222 . . . . . . . . . . . Door Stay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 13 . . . . . . . 826218 . . . . . . . . . . . Hinge ....................................................... 1 14 . . . . . . . 050005-064 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 15 . . . . . . . 826189 . . . . . . . . . . . Knob. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 16 . . . . . . . 826179 . . . . . . . . . . . Lever. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 17 . . . . . . . 826190 . . . . . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 18 . . . . . . . 050007-018 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 19 . . . . . . . 826191 . . . . . . . . . . . Clamp Ring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 20 . . . . . . . 826181 . . . . . . . . . . . Spring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 21 . . . . . . . 050009-024 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 22 . . . . . . . 826180 . . . . . . . . . . . Rod. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 23 . . . . . . . 050006-023 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 24 . . . . . . . 826187 . . . . . . . . . . . Washer Rubber. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 25 . . . . . . . 826186 . . . . . . . . . . . Washer Rubber. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 26 . . . . . . . 826178 . . . . . . . . . . . Lock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 27 . . . . . . . 050003-062 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 28 . . . . . . . 826182 . . . . . . . . . . . Cotter Pin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 29 . . . . . . . 826183 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 30 . . . . . . . 050006-035 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 31 . . . . . . . 826184 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 32 . . . . . . . 050008-061 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 33 . . . . . . . 050009-029 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 34 . . . . . . . 826177 . . . . . . . . . . . Door Lock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 35 . . . . . . . 826188 . . . . . . . . . . . Spacer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 36 . . . . . . . 826185 . . . . . . . . . . . Push Button. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 37 . . . . . . . 050003-046 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 38 . . . . . . . 050068-003 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 39 . . . . . . . 050067-023 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 40 . . . . . . . 050068-004 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 41 . . . . . . . 825499 . . . . . . . . . . . Door Stop. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 42 . . . . . . . 825644 . . . . . . . . . . . Window Wiper Guard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 43 . . . . . . . 050067-014 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 44 . . . . . . . 050068-002 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 45 . . . . . . . 050009-026 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 46 . . . . . . . 050008-034 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 47 . . . . . . . 050009-016 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 48 . . . . . . . 050008-025 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 49 . . . . . . . 050009-013 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Always Specify Model, Data & Serial Number ESR 5000 Series

37

PLATFORM Cold Store Cab Door Part 2 - 2 Cold Store Cab Door Part 2 - 2

001680_000_a

ESR 5000 Series

38

PLATFORM Cold Store Cab Door Part 2 - 2 INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 826148 . . . . . . . . . . . Foam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 2 . . . . . . . 826147 . . . . . . . . . . . Foam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 3 . . . . . . . 826149 . . . . . . . . . . . Seal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 4 . . . . . . . 826156 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 5 . . . . . . . 826152 . . . . . . . . . . . Door Handle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 6 . . . . . . . 050004-027 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 7 . . . . . . . 826154 . . . . . . . . . . . Air Jet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 8 . . . . . . . 826150 . . . . . . . . . . . Seal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 9 . . . . . . . . . . . . . . . . . . . . . . . . Foam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 10 . . . . . . . 826146 . . . . . . . . . . . Foam. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 11 . . . . . . . 826151 . . . . . . . . . . . Edge Trim. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 12 . . . . . . . 826155 . . . . . . . . . . . Cleat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 13 . . . . . . . 826153 . . . . . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Always Specify Model, Data & Serial Number ESR 5000 Series

39

PLATFORM Cold store cab Cold store cab

001681_000_a

ESR 5000 Series

40

PLATFORM Cold store cab INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 826166 . . . . . . . . . . . Frame (PC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 826162 . . . . . . . . . . . Wiper Arm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 826163 . . . . . . . . . . . Wiper Blade. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 826165 . . . . . . . . . . . Window (PC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

826167 . . . . . . . . . . . Window (PC heated). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

826160 . . . . . . . . . . . Window (Glass heated) .........................................

5 . . . . . . . 826161 . . . . . . . . . . . Hand Grip. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 793409-003 . . . . . . . Heat-Shrinkable Sleeve. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 . . . . . . . 826164 . . . . . . . . . . . Frame (Glass). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 826239 . . . . . . . . . . . Window. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 . . . . . . . 826237 . . . . . . . . . . . Window. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 . . . . . . . 826236 . . . . . . . . . . . Window. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 . . . . . . . 826238 . . . . . . . . . . . Window. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 . . . . . . . 826205 . . . . . . . . . . . Pin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 . . . . . . . 826203 . . . . . . . . . . . Guide for Lifting Sling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 . . . . . . . 050009-013 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 . . . . . . . 050006-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 . . . . . . . 826208 . . . . . . . . . . . Seal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 . . . . . . . 050012-030 . . . . . . . Lockwasher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 . . . . . . . 050006-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 . . . . . . . 050009-012 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 . . . . . . . 826209 . . . . . . . . . . . Bezel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 . . . . . . . 050008-015 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 . . . . . . . 050006-024 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 . . . . . . . 826204 . . . . . . . . . . . Lock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 . . . . . . . 050009-014 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 . . . . . . . 050008-014 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 . . . . . . . 826157 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 . . . . . . . 050007-027 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 . . . . . . . 826153 . . . . . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 . . . . . . . 826155 . . . . . . . . . . . Cleat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 . . . . . . . 826158 . . . . . . . . . . . Cover. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 . . . . . . . 826159 . . . . . . . . . . . Knurled Screw ................................................

32 . . . . . . . 826154 . . . . . . . . . . . Air Jet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 1 2 2 4 1 2 2 1 2 2 1 3 7 2 1 2 3

Not shown 792880-001 . . . . . . . Connector Housing, Window (Glass heated). . . . . . . . . . . . . . . . . . . . . . . .

792882 . . . . . . . . . . . Connector, Window (Glass heated). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

793090-001 . . . . . . . Strain Relief, Window (Glass heated). . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 2 1

826609 . . . . . . . . . . . Cleaner and Primer (Glass). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AR 826610 . . . . . . . . . . . Glass - Adhesive. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AR

Always Specify Model, Data & Serial Number ESR 5000 Series

41

Notes:

42

MISCELLANEOUS

43

MISCELLANEOUS Work Assist™ Work Assist™

001691_000_a

ESR 5000 Series

44

MISCELLANEOUS Work Assist™ INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 824870 . . . . . . . . . . . Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 050008-024 . . . . . . . Nut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 050009-018 . . . . . . . Washer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 050071-009 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 050005-064 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 128362 . . . . . . . . . . . Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 . . . . . . . 127697 . . . . . . . . . . . Clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 124530 . . . . . . . . . . . Expansion Plug. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 . . . . . . . 823238 . . . . . . . . . . . Pipe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 . . . . . . . 050005-080 . . . . . . . Screw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 . . . . . . . 824869 . . . . . . . . . . . Bracket. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 2 2 4 2 1 1 2 1 2 1

825786 . . . . . . . . . . . Work Assist™ (included 2 - 11). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1

Always Specify Model, Data & Serial Number ESR 5000 Series

45

MISCELLANEOUS Decals and Labels Decals and Labels

001690_000_a

ESR 5000 Series

46

MISCELLANEOUS Decals and Labels INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

1 . . . . . . . 106158-001 . . . . . . . Crown Label. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 . . . . . . . 869010-xxx . . . . . . . . Decal, Warning, standing below. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 . . . . . . . 869009-xxx . . . . . . . . Decal, Warning, standing above. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 . . . . . . . 069372-034 . . . . . . . Decal, Momentum ESR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 . . . . . . . 106158-022 . . . . . . . Crown Label. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 . . . . . . . 069374-001 . . . . . . . Decal crown.com. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 . . . . . . . 796331 . . . . . . . . . . . Decal, Torque. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

820846 . . . . . . . . . . . Decal, Torque. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

820847 . . . . . . . . . . . Decal, Torque. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 . . . . . . . 069372-064 . . . . . . . Decal, Momentum ESR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 . . . . . . . 869104-xxx . . . . . . . . Decal, Warning, Keep Hands Clear. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 . . . . . . . 869004-xxx . . . . . . . . Decal, Warning, Truck in Motion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 . . . . . . . 824844-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 . . . . . . . 824722-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 . . . . . . . . . . . . . . . . . . . . . . . . Data Plate (Contact Factory) .....................................

14 . . . . . . . 824724-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 . . . . . . . 069154 . . . . . . . . . . . Decal, Hydraulic Oil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 . . . . . . . 824720-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 . . . . . . . 869012-xxx . . . . . . . . Decal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 . . . . . . . 824858-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 . . . . . . . 869020-xxx . . . . . . . . Decal, Danger Battery ..........................................

20 . . . . . . . 869047-xxx . . . . . . . . Decal, Warning, Charger Connection. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 . . . . . . . 869605 . . . . . . . . . . . Decal, 360 °. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 . . . . . . . 824729-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 . . . . . . . 824860-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 . . . . . . . 824723-006 . . . . . . . Decal, Info Point, Controls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 . . . . . . . 824725-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 . . . . . . . 869006-xxx . . . . . . . . Decal, Warning, Keep Hands Clear. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27 . . . . . . . 823763 . . . . . . . . . . . Decal, Guard Marking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28 . . . . . . . 869005-xxx . . . . . . . . Decal, Operator Warning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 . . . . . . . . . . . . . . . . . . . . . . . . Capacity Plate (Contact Factory). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30 . . . . . . . 869517-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

31 . . . . . . . 869523-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32 . . . . . . . 824728-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 1 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1 1 1 1 1

Always Specify Model, Data & Serial Number ESR 5000 Series

47

MISCELLANEOUS Decals and Labels Decals and Labels

001690_000_a

ESR 5000 Series

48

MISCELLANEOUS Decals and Labels INDEX

PART NUMBER

PART NAME

NUMBER REQUIRED

33 . . . . . . . 824727-006 . . . . . . . Decal, Info Point. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34 . . . . . . . 823764 . . . . . . . . . . . Decal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 2

xxxxx-001 . . . . . . . . . German xxxxx-002 . . . . . . . . . French xxxxx-003 . . . . . . . . . Spanish xxxxx-004 . . . . . . . . . Dutch xxxxx-005 . . . . . . . . . Italian xxxxx-006 . . . . . . . . . English xxxxx-007 . . . . . . . . . Polish xxxxx-008 . . . . . . . . . Czech xxxxx-009 . . . . . . . . . Danish xxxxx-010 . . . . . . . . . Portuguese xxxxx-017 . . . . . . . . . Hungarian xxxxx-018 . . . . . . . . . Finnish xxxxx-019 . . . . . . . . . Norwegian xxxxx-020 . . . . . . . . . Swedish xxxxx-021 . . . . . . . . . Russian xxxxx-022 . . . . . . . . . Turkish xxxxx-023 . . . . . . . . . Slovakian xxxxx-024 . . . . . . . . . Greek

Always Specify Model, Data & Serial Number ESR 5000 Series

49

Notes:

50
