COLLEGAMENTO DELLA BATTERIA AUSILIARIA

AVVERTENZA: il collegamento errato dei cavi d’avviamento, o un cortocircuito tra i terminali del motorino d’avviamento, può causare un movimento improvviso e incontrollabile della macchina, che può causare infortuni gravi o mortali. Per il collegamento dei cavi d’avviamento alla macchina, attenersi al metodo descritto in questa pagina. La mancata osservanza di tali indicazioni può causare infortuni gravi o mortali.

È possibile avviare la macchina collegando cavi ausiliari alla batteria o ai terminali di avviamento assistito remoti (se in dotazione).

Avviamento assistito alla batteria

1.Abbassare i bracci di sollevamento del caricatore e l’attrezzatura a terra.

2.Rimuovere la piastra del fondo della cabina in modo da poter accedere alla batteria.

3.Se si usa una seconda macchina quale fonte esterna di alimentazione, accertarsi che i due mezzi non siano in contatto fra loro.

5.Collegare il cavo d’avviamento negativo (–) al telaio della macchina e lontano dalla batteria.

6.Avviare il motore e scollegare prima il cavo d’avviamento negativo (–) e poi quello positivo (+).

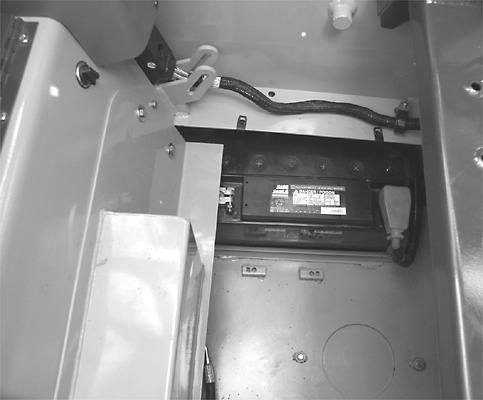

1.COLLEGAMENTO CAVO D’AVVIAMENTO POSITIVO (+)

2.COLLEGAMENTO CAVO D’AVVIAMENTO (–) DI MESSA A TERRA DELLA MACCHINA

4.Collegare il cavo d’avviamento positivo (+) al terminale positivo (+) della batteria.
