AFSNIT 4 - BETJENINGSHÅNDTAG/INSTRUMENTER/TILBEHØR

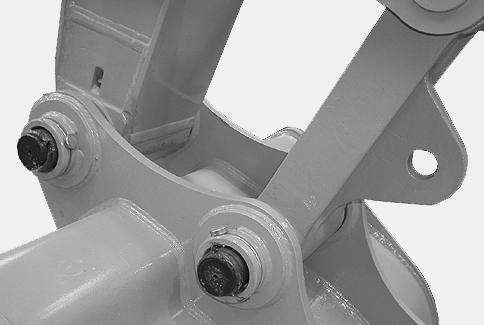

LØFTEØJER (undtagen LR type)

Når der løftes, skal stropper og kæder fastgøres til løfteøjet på skovlstangen eller hurtigkoblingen (hvis monteret).

Se "Løft af en byrde" i afsnit 5.

VIGTIGT: Hurtigkoblingens øje kan bruges ved løft på op til 5 ton.

VIGTIGT: Dette tilbehørspunkt kan kun bære vægten angivet i tabellen over løftegrænser. Se "Løftegrænser" i afsnit 5.

ADVARSEL

(Hvis monteret) Håndter aldrig et læs ved hjælp af forankringssteder foran eller bag hurtigkoblingen.

Advarsel

Svejs aldrig kroge eller øskener på skovlens bundplade til brug ved løfteopgaver. Det eneste fastgøringspunkt, som må anvendes, er forbindelsesstangens øje.

ADVARSEL

Brug aldrig forbindelsesstangens øje, når skovlen er afmonteret.

Sl Be Jer

Advarsel

Bugsering er en vanskelig manøvre, som altid udføres på brugerens ansvar. Fabrikantens garanti dækker ikke hændelser og ulykker i forbindelse med bugsering.

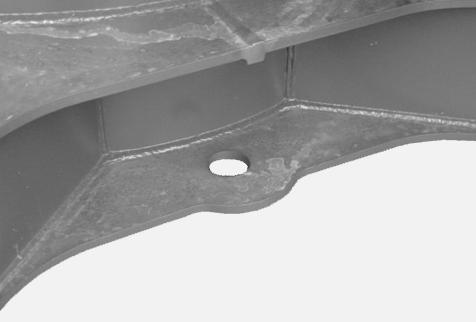

Anbragt foran og bag undervognen.

Disse øjer bruges til bugsering af tunge ting (op til 10 ton), se "Bugsering" i afsnit 5.

Kontroller, at stropperne, kæderne og tilbehøret er i perfekt stand og kan bære den last, der skal flyttes.

VIGTIGT: Bugsering skal altid foretages indpasset med undervognen.

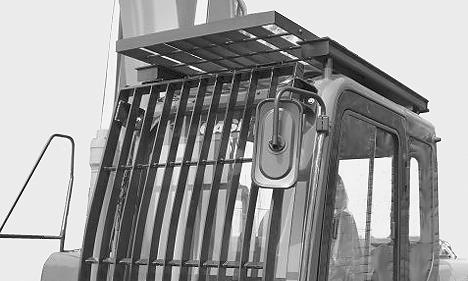

FØRERHUSBESKYTTELSE (F.O.P.S.) (ekstraudstyr)

F.O.P.S. (Falling Objects Protective Structure): beskyttelse mod faldende objekter.

Det er vigtigt, at førerhusbeskyttelsen bruges når der arbejdes på steder med stenfald og partikler og ved skovarbejde. Hvis maskinen ikke fra starten var udstyret med denne beskyttelse, skal du få CASE-forhandleren til at montere den.

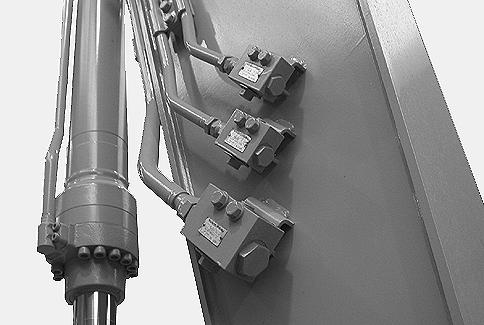

SIKKERHEDSVENTILER (ekstraudstyr)

SERVICE SPECIFIKATIONER

Få dem kontrolleret af CASE-forhandleren..................................................................................Hver 6. måned Sikkerhedsventilens funktion er, at forhindre udstyret i at falde ned, hvis der skulle opstå en lækage, eller et rør eller en slange skulle gå i stykker. I sidstnævnte tilfælde sikrer den også, at udstyret kan sænkes forsigtigt ned på jorden.

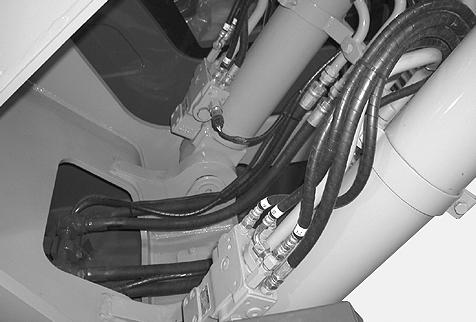

PÅ BUMCYLINDRE

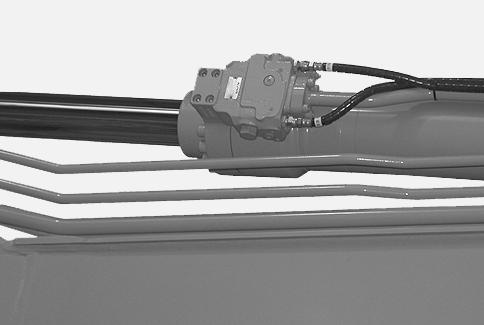

P Gravearmcylinder

TILFØRSELSVENTILER FOR EKSTRAUDSTYR (ekstraudstyr)

Disse to ventiler er anbragt for enden af gravearmen og sørger for olie til ekstraudstyr, f.eks. hydrauliske hamre. Ventilerne har to stillinger: åbne og lukkede.

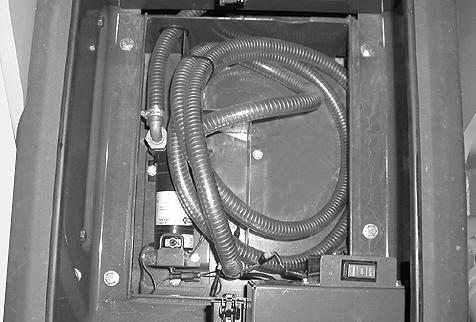

PÅFYLDNINGSPUMPE TIL BRÆNDSTOFTANK (hvis monteret)

Advarsel

Påfyld ikke brændstof, mens motoren kører. Ryg aldrig mens der fyldes brændstof på.

VIGTIGT: Kom ikke fugt- eller vanddrivende middel i brændstoftanken. (Det kan skade motoren).

VIGTIGT: Denne pumpe findes i det forreste opbevaringsrum og må kun bruges til brændstof. Brug korrekt brændstof. Se "Væsker og smøremidler" i afsnit 7.

1.Parker maskinen på en flad, vandret grund, stands motoren og stil tændingsnøglen på "ON" (kontakt).

2. Tag tilføringsslangen ud af opbevaringsrummet.

3. Mål tøndens højde og anbring sugeslangens klemme (1) på en længde, der er lidt mindre end tøndens højde.

4.Kontroller, at sugeslangens filter er korrekt fæstnet og anbring derefter sugeslangen i tønden.
