AFSNIT 4 - BETJENINGSHÅNDTAG/INSTRUMENTER/TILBEHØR

RYGLÆNETS VINKEL

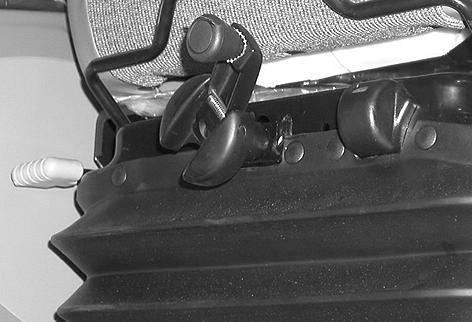

Ryglænets vinkel indstilles ved at løfte op i håndtaget (4). Anbring ryglænet i den ønskede stilling og slip håndtaget.

Advarsel

Inden sædet vippes bagud, skal armlænene anbringes i oprejst stilling, så de ikke spærrer for betjeningsgrebene.

LÆNDESTØTTE

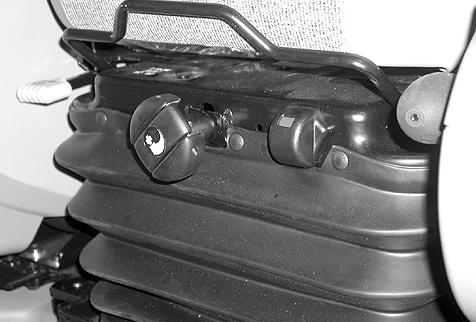

Brug grebet (5) til at øge lændestøtten. Mindsk lændestøtten ved at trykke på knappen for enden af grebet (5).

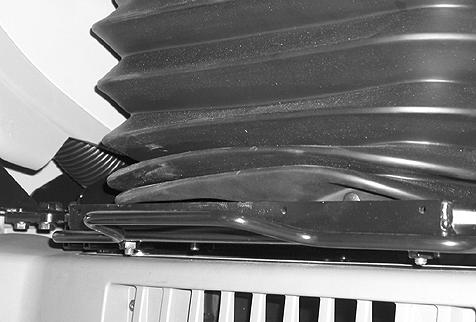

SÆDE OG BETJENINGSARM, FREM OG TILBAGE

Træk håndtaget (6) opad og skub sædet og betjeningsarmen til den ønskede stilling. Slip herefter håndtaget.

Arml Nets Stilling

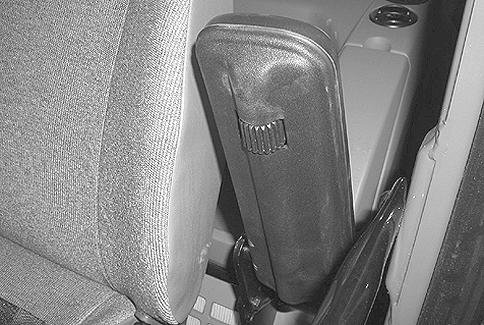

Løft armlænet og indstil den ønskede vinkel ved hjælp af knappen (7). Sænk herefter armlænet.

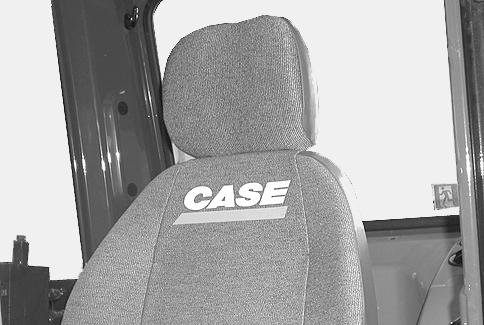

NAKKESTØTTENS STILLING

Nakkestøtten (8) kan justeres opad eller nedad, frem eller tilbage.

BEMÆRK: For at få nakkestøtten tilbage i basisstillingen (bagudrettet), vippes den helt frem og slippes.

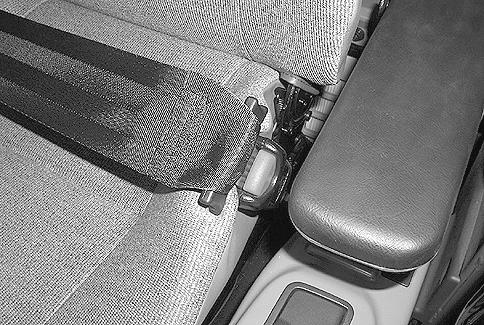

Sikkerhedssele

Sid behageligt i sædet, træk rigeligt med sele ud og anbring den i låsen (9).

BEMÆRK: Hvis selestykket ikke er langt nok, slippes selen, så den ruller op. Herefter den trækkes ud igen. For at frigøre selen, trykkes ned på udløseren (9).

Advarsel

De skal altid spænde sikkerhedsselen inden motoren startes. Sikkerhedsselen vil beskytte dig effektivt. Sikkerhedsselen bør ikke sidde for løst. Selen må ikke være snoet eller sidde fast i sædet.

VIGTIGT: Efterse sikkerhedsselen. Vær sikker på, at den ikke er beskadiget, at monteringsskruerne er korrekt fastspændte, og udskift enhver beskadiget del.

Selen skal holdes ren. Brug kun sæbe og vand til rengøring af selen. Brug ikke blegemidler eller farvestoffer.

Advarsel

Kontroller, at nedenstående instruktioner følges. Hvis forruden ikke håndteres korrekt, kan den smutte og beskadige fingre eller hænder.

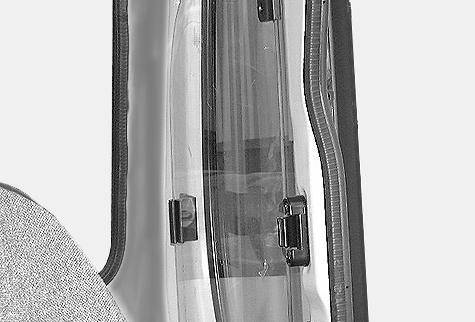

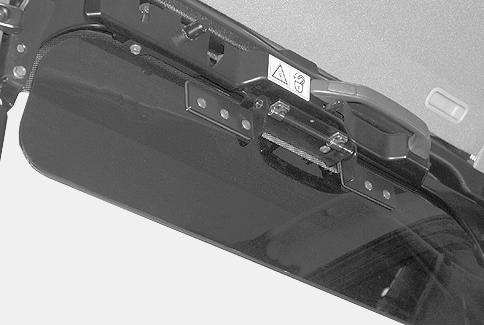

Forrude Bning

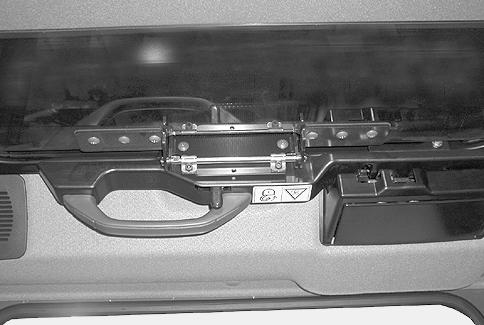

1. Fold solskærmen (1) mod forruden og træk i håndtaget (2). Hold i både nederste og øverste håndtag (3) og løft forsigtigt forruden op.

2. Træk vindspejlet bagud, indtil det fæstner bag førerhuset.

Lukning

1. Frigør vindspejlet ved hjælp af håndtaget (2).

2.Hold i begge håndtag (3) og sænk forsigtigt forruden. Kontroller, at ruden er helt nede.

3.Kontroller, at det øverste af forruden er korrekt låst fast.

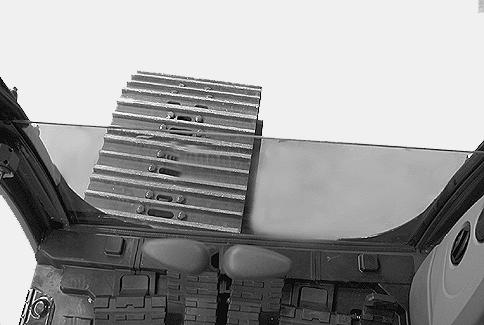

Nederste Forrude

Nederste forrude kan kun fjernes, når forruden er åben.

1. Fjern vinduet fra rammen ved at skubbe det opad.

2. Stil ruden på det dertil indrettede opbevaringssted til venstre for førersædet og fastgør den korrekt.

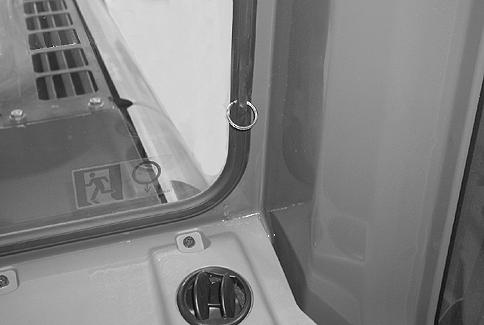

NØDUDGANG GENNEM BAGRUDEN

Advarsel

Fjern kun bagvinduet i en regulær nødsituation. Anbring ikke noget foran vinduet, der i en nødsituation kan virke som hindring.

Træk i ringen (1), bryd forseglingen (2) fra bagvinduets ramme og skub til, så det bevæger sig udad.

Kontakt CASE-forhandleren vedrørende installation af vinduet.

Br Ndstoftank

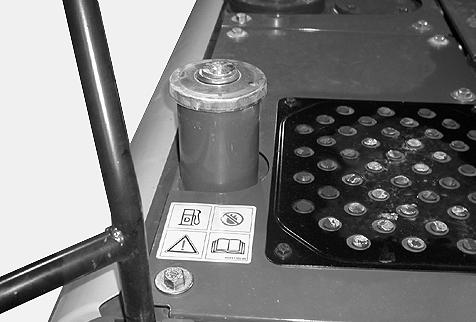

Brændstoftankens kapacitet er 260 liter. Brug korrekt brændstof. Se "Væsker og smøremidler" i afsnit 7.

VIGTIGT: Kom ikke fugt- eller vanddrivende middel i brændstoftanken. (Det kan skade motoren).

BEMÆRK: Rengør området omkring brændstofdækslet, inden der fyldes brændstof på, og fjern ikke filteret i påfyldningsåbningen. Se "Filter i brændstoftank" i afsnit 8.

BEMÆRK: I koldt vejr skal der bruges brændstof, der svarer til temperaturforholdene. Se "Væsker og smøremidler" i afsnit 7.

VIGTIGT: I koldt vejr skal brændstoftanken fyldes op efter hver arbejdsdag for at forhindre dannelsen af kondens.

Advarsel

Påfyld ikke brændstof, mens motoren kører. Ryg aldrig mens der fyldes brændstof på.

Når brændstofdækslet sættes på, skal man være sikker på at placere det korrekt i hakkene, og derefter lukke det ved at dreje indtil stoppet.

BEMÆRK: Lås brændstofdækslet med tændingsnøglen.

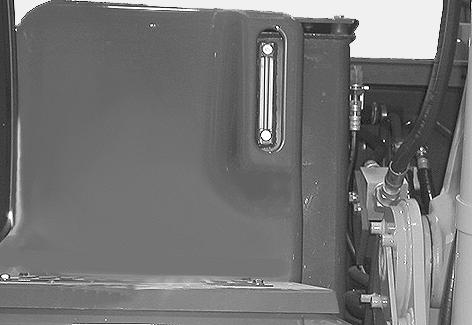

Brændstoftanken er udstyret med en visuel maksimummåler.
