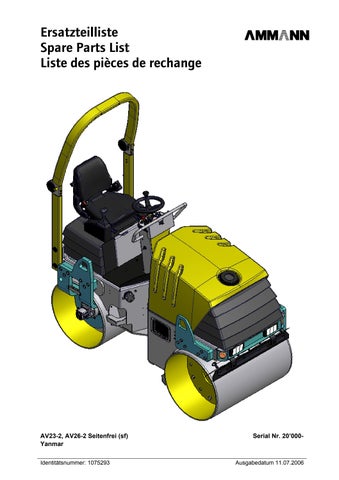

Ammann Pneumatic Tyred Roller AV23-2, AV26-2 Seitenfrei (sf) Yanmar Spare Parts List Manual SN20’000

Ersatzteilliste Spare Parts List Liste des pièces de rechange

AV23-2, AV26-2 Seitenfrei (sf) Yanmar Identitätsnummer: 1075293

BNNbOO

Serial Nr. 20’000-

Ausgabedatum 11.07.2006

Drum Drum AV23 sf Drum support AV23 sf Drum/ Vibration AV23 sf Suspension AV23 sf Drum AV26 sf Drum support AV26 sf Drum/ Vibration AV26 sf Suspension AV26 sf Scraper front AV23 sf Scraper rear AV23 sf Scraper front AV26-32 Scraper rear AV26-32 Pressurized sprinkling system AV2-2 Rear axle (tire) AV23K-2 Rear axle (tire) AV26K-2 Scrapers AV23K Scrapers AV26-40K Pressurized sprinkling system AV2-2K Separating fluid tank

Chassis Chassis front Hood fastening Engine hood compl.

Chassis rear sf Fuel tank Operator platform Steering wheel, column Driver seat Drive lever water tank front AV2-2 water tank rear AV2-2 Folding Rops

1 - 10 Rad AV23 sf 1 - 20 Radabstützung AV23 sf 1 - 30 Rad Vibration AV23 sf 1 - 35 Abstützung AV23 sf 1 - 40 Rad AV26 sf 1 - 50 Radabstützung AV26 sf 1 - 60 Rad Vibration AV26 sf 1 - 65 Abstützung AV26 sf 1 - 80 Abstreifer Chassis vorne AV23 sf 1 - 90 Abstreifer Chassis hinten AV23 sf 1 -100 Abstreifer Chassis vorne AV26 sf 1 -110 Abstreifer Chassis hinten AV26 sf 1 -120 Druckberieselung AV2-2 1 -130 Pneuradachse AV23K-2 1 -140 Pneuradachse AV26K-2 1 -160 Abstreifer AV23K 1 -170 Abstreifer Pneuradachse AV26-40K 1 -180 Druckberieselung AV2-2K 1 -190 Trennmitteltank

Chassis

2 - 10 Chassis vorne 2 - 20 Haubenhalterung 2 - 25 Haube komplett 2 - 30 Chassis hinten sf 2 - 40 Dieseltank 2 - 50 Fahrerstand 2 - 60 Lenkrad, Lenksäule, Zündschloss 2 - 70 Fahrersitz 2 - 80 Fahrerstand Fahrhebel 2 - 90 Wassertank vorne AV2-2 2 -100 Wassertank hinten AV2-2 2 -140 Rops klappbar

Index, Spare parts order

Index AV23 – AV32 SF

Rad

Inhaltsverzeichnis, Ersatzteilbestellung

Inhaltsverzeichnis AV23 – AV32 SF

Châssis avant Fixation capot moteur Capot moteur compl.

Châssis arrière sf Réservoir gazoile Poste du conducteur Volant, Colonne de direction Siège d’opérateur Levier de reversement Réservoir d’eau avant AV2-2 Réservoir d’eau derrière AV2-2 Rops repliable

Châssis

Bille AV23 sf Support de bille AV23 sf Bille/ Vibration AV23 sf Suspension AV23 sf Bille AV26 sf Support de bille AV26 sf Bille/ Vibration AV26sf Suspension AV26 sf Racleur avant AV23 sf Racleur arrière AV23 sf Racleur avant AV26-32 Racleur arrière AV26-32 Arrosage pressurise AV2-2 Essieu arrière (pneu) AV23K-2 Essieu arrière (pneu) AV26K-2 Racleurs AV23K Racleurs AV26-40K Arrosage pressurise AV2-2K Réservoir fubrif. sép.

Bille

Index, Commande pièces de rechange

Index AV23 – AV32 SF

Oscillating bracket Articulation joint Steering cylinder

Engine Engine attachments Engine electrical parts Cooler Air filter Exhaust mutter Service / Electro parts Travel pump Gear pump

3 - 10 Pendelstütze 3 - 20 Pendelgelenk 3 - 30 Lenkzylinder

Motor

4 - 10 4 - 20 4 - 30 4 - 40 4 - 50 4 - 60 4 - 70 4 - 80

Hydraulic system Oil cooler Hydr. Tank AV2-2 Vibration control valve Hoses drive sf Hoses drive sf Suction- + Leak, pipe sf Suction- + Leak, pipe K sf Hoses for steering Hoses for brake sf Hoses for brake K sf Hoses for vibration sf Hoses for vibration K sf

Hydrauliksystem

5 - 10 Ölkühler 5 - 20 Hydrauliköltank AV2-2 5 - 30 Vibroschaltventil 5 - 50 Schläuche Fahren sf 5 - 60 Schläuche Fahren K sf 5 - 70 Saug - + Leckölleitung sf 5 - 80 Saug - + Leckölleitung K sf 5 - 90 Schläuche Lenkung 5 -100 Schläuche Bremse sf 5 -110 Schläuche Bremse K sf 5 -120 Schläuche Vibration sf 5 -130 Schläuche Vibration K sf

Motor – Anbauteile Motor – Elektroteile Motor – Kühler Motor – Luftfilter Motor – Auspuff Motor – Service / Elektroteile Verstellpumpe Zahnradpumpe

Cabin

Index AV23 – AV32 SF

Verbindungselement

Inhaltsverzeichnis AV23 – AV32 SF

Refroidisseur d’huile Réservoir hydr. AV2-2 Soupape de vibration Tuyaux translation sf Tuyaux translation sf Conduite d’asp.-+ ret. sf Conduite d’asp.-+ ret. K sf Tuyaux de la direction Tuyaux de frein sf Tuyaux de frein K sf Tuyaux de vibration sf Tuyaux de vibration K sf

Système hydraulique

Accessoires de moteur Pièces moteur électrique Radiateur Filtre à air Pot d’échappement Pièces de service et électrique Pompe de translation Pompe à engrenages

Moteur

Support oscillant Articulation centrale Cylindre de direction

Cabine

Index AV23 – AV32 SF

Optional equipment Lighting Lock water tank Flow divider Rotary warning beacon Back-up signal Interval sprinkling Battery disconnecting switch Armrests Loxam AV2-2

Special Decals Decals

Spezielles

8 - 10 Selbstklebebilder AV23 8 - 30 Selbstklebebilder AV26

Battery Relay holder Instrument panel

6 - 10 Batterie 6 - 20 Relaisblech Fahrerstand 6 - 30 Armaturenbrett

7 - 10 Beleuchtung 7 - 30 Schloss zu Wassertank 7 - 40 Mengenteiler 7 - 50 Rundumwarnleuchte 7 - 60 Rückfahralarm 7 - 80 Intervallberieselung 7 - 90 Batterietrennschalter 7 -100 Armlehnen 7 -110 Loxam AV2-2

Electric system

Elektrosystem

Ergänzungsausrüstungen

Index AV23 – AV32 SF

Inhaltsverzeichnis AV23 – AV32 SF

Décalcomanies Décalcomanies

Spécial

Installation d’éclairage Verrouillage réservoir d’eau Diviseur de débit Gyrophare Bip-bip de recul Arrosage à intervalle Sectionneur de batterie Accoudoirs Loxam AV2-2

Equipements supplémentaires

Batterie Tôle pour relais Tableau de board

Système électrique

Index AV23 – AV32 SF
