Finalmente, el cambiador 2-4 tiene una placa extra en su interior lo que permite dos pasos del lado de los tubos y dos pasos del lado de la carcasa. Este tipo de cambiadores conducen el fluido a mayor velocidad poseyendo un coeficiente global de transferencia de calor mayor que el de los tipos anteriores. De acuerdo a la primera ley, si no hay variaciones de energía cinética ni potencial, ni pérdidas de calor para equipos ideales, aplicando para el fluido de trabajo como sistema ∆H + ∆Ek + ∆Ep = Q + Wutil ∆H = Hsale - Hentra En un condensador no ideal existen perdidas de calor que no es recuperado por el fluido condensante ∆H = Hsale - Hentra = Qperdidas La eficiencia isentrópica toma en consideración las pérdidas de calor al ambiente y compara el cambio en entalpia isentrópico (ideal reversible) con el de operación real ∆H ηS = ∆H ideal En una gráfica TS se observa que el intercambio calor interno entre los fluidos hasta un gradiente limite de temperatura debido por los coeficientes de transferencia de calor y el tiempo de contacto entre fluidos.

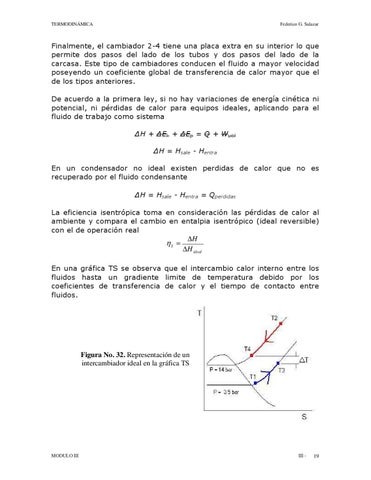

Figura No. 32. Representación de un intercambiador ideal en la gráfica TS
