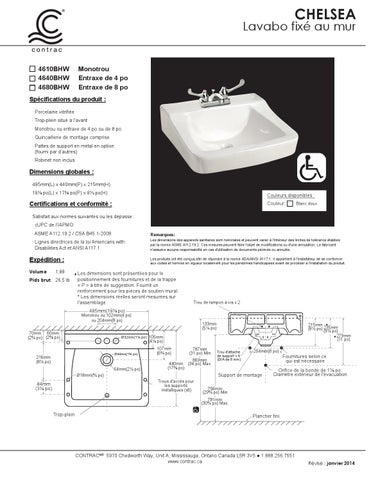

CHELSEA
Lavabo fixé au mur 4610BHW 4640BHW 4680BHW
Monotrou Entraxe de 4 po Entraxe de 8 po
Spécifications du produit : · Porcelaine vitrifiée · Trop-plein situé à l’avant · Monotrou ou entraxe de 4 po ou de 8 po · Quincaillerie de montage comprise · Pattes de support en métal en option (fourni par d’autres) · Robinet non inclus
Dimensions globales : 485mm(L) x 440mm(P) x 215mm(H) 19⅛ po(L) x 17⅜ po(P) x 8½ po(H)
Couleurs disponibles :
Certifications et conformité :
Couleur:
Blanc doux
Satisfait aux normes suivantes ou les dépasse : · cUPC de l’IAPMO · ASME A112.19.2 / CSA B45.1-2008
Remarques:
· Lignes directrices de la loi Americans with Disabilities Act et ANSI A117.1
Expédition : Volume
1,88
Pids brut 26,5 lb
Les dimensions des appareils sanitaires sont nominales et peuvent varier à l'intérieur des limites de tolérance établies par la norme ASME A112.19.2. Ces mesures peuvent faire l'objet de modifications ou d'une annulation. Le fabricant n'assume aucune responsabilité en cas d'utilisation de documents périmés ou annulés. Les produits ont été conçus afin de répondre à la norme ADA/ANSI A117.1. Il appartient à l'installateur de se conformer aux codes et normes en vigueur localement pour les personnes handicapées avant de procéder à l'installation du produit.
Les dimensions sont présentées pour le positionnement des fournitures et de la trappe « P » à titre de suggestion. Fournit un renforcement pour les pièces de soutien mural. * Les dimensions réelles seront mesurées sur l'assemblage.
Trou de tampon à vis x 2
485mm(19⅛ po)
Monotrou ou 102mm(4 po) ou 204mm(8 po) 70mm 60mm (2¾ po) (2⅜ po)
133mm (5¼ po)
Ø32mm(1¼ po) 105mm
(4⅛ po)
Ø44mm(1¾ po)
216mm (8½ po)
64mm(2½ po)
107mm (6¾ po) 440mm (17⅜ po)
787mm (31 po) Min 869mm (34 po) Max.
Trous d'accès pour les supports métalliques (x6)
Trop-plein
Trou d'attache de support x 6 (DIA de 8 mm)
204mm(8 po)
Support de montage
Ø18mm(¾ po)
84mm (3¼ po)
215mm (8½ po) 235mm (9¼ po) 279mm (11 po)
Fournitures selon ce qui est nécessaire
Orifice de la bonde de 1¼ po Diamètre extérieur de l'évacuation
756mm (29¾ po) Min 781mm (30¾ po) Max.
Plancher fini
CONTRACMD 5970 Chedworth Way, Unit A, Mississauga, Ontario Canada L5R 3V5 ● 1.888.256.7551 www.contrac.ca
Révisé : janvier 2014
