KIARA ROBLEDO FIORELLA CAPUCHO DANIELA VIRU
MUSEO
MAC

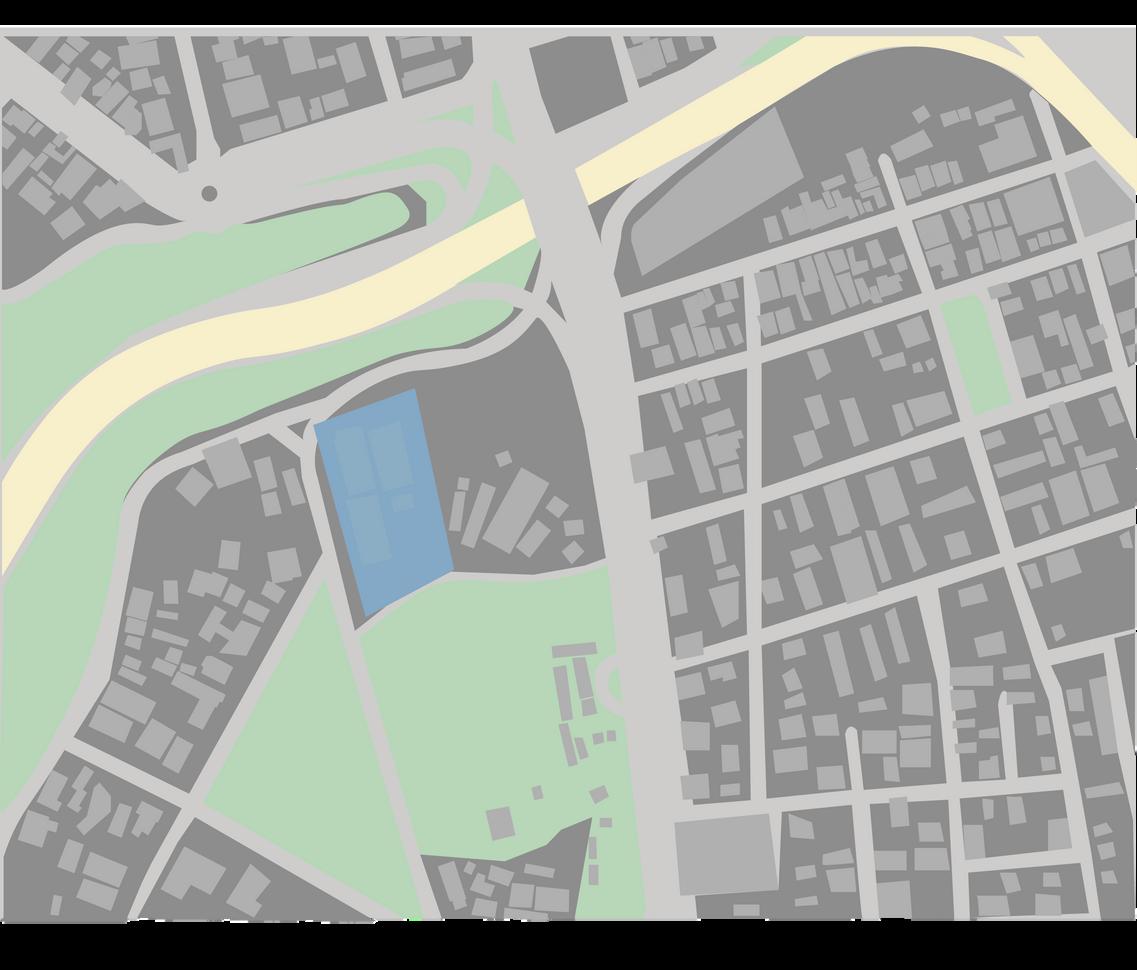

Planos2 Ubicación Planta Corte A A Corte B B
El siguiente estudio busca analizar la carga ambiental que tiene el diseno y la arquitectura sobre una edificacion, y como esta puede ser afectada negativamente por no tener en cuenta las indicaciones de diseno basado en el confort ambiental segun el clima, la radiacion solar, temperatura, etc Este proyecto se centra en analizar el Museo de Arte Contemporáneo de Lima (MAC Lima) como una edificacion enferma.

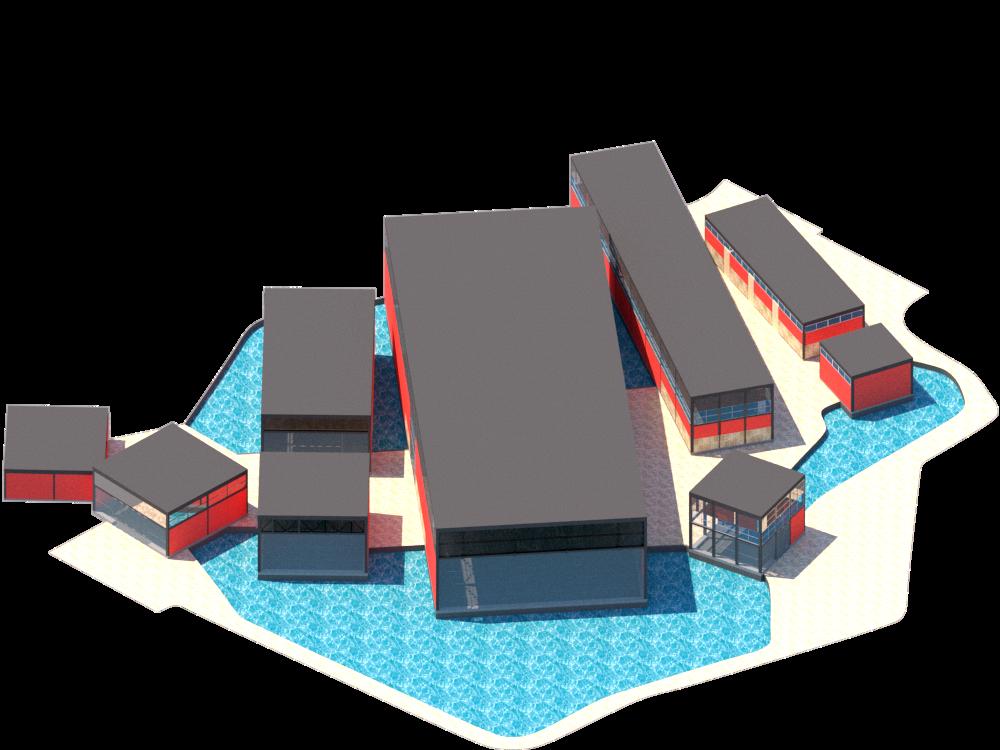

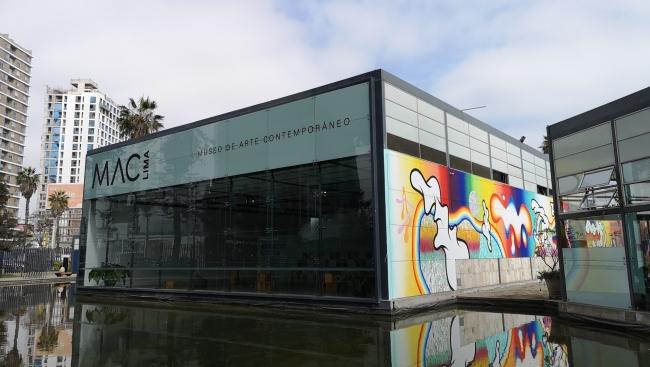

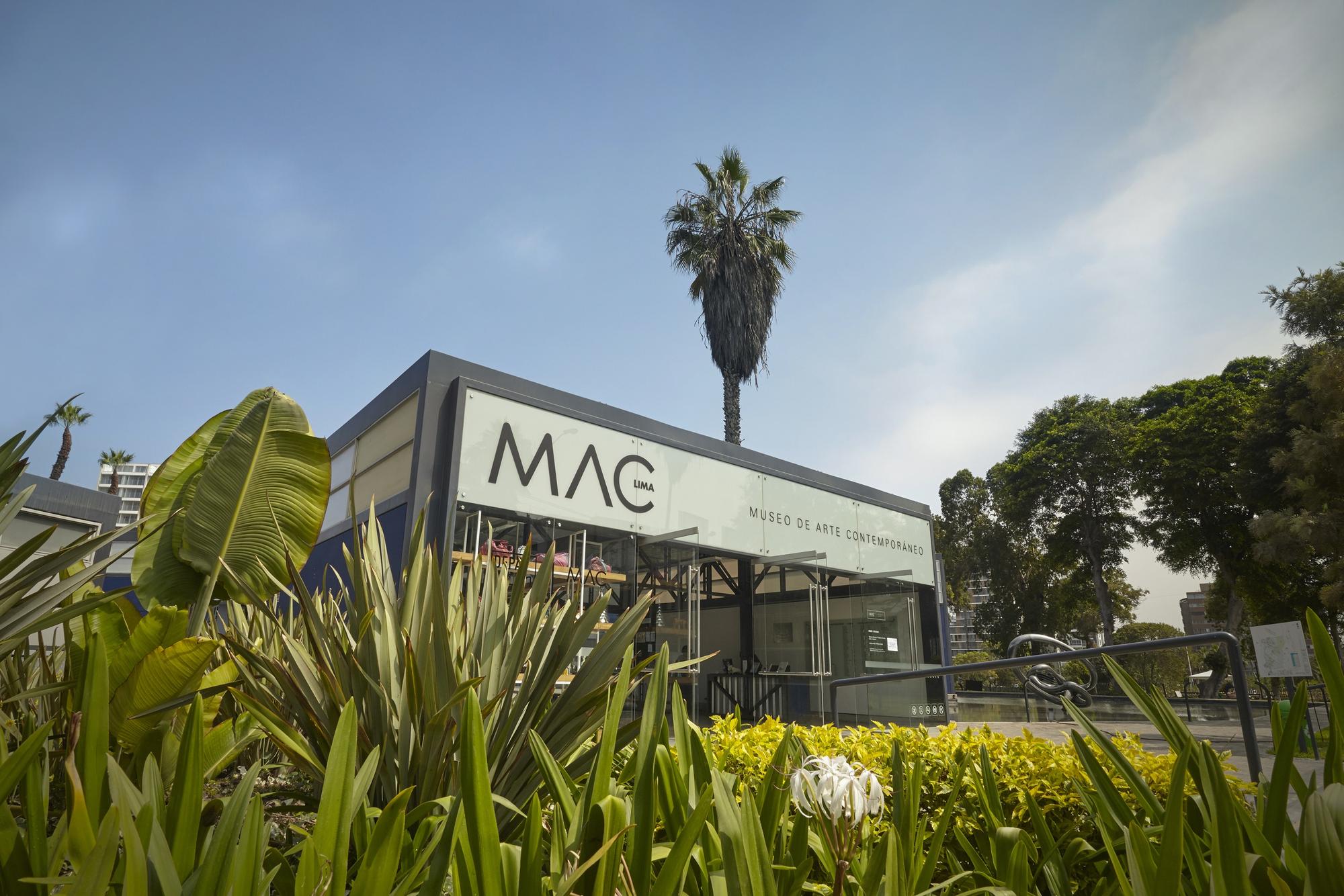

Fundada en el 2013, es la única institución dedicada exclusivamente a la promoción, investigación y difusión de las prácticas artísticas contemporáneas en el Perú Está ubicada en Barranco y consiste en tres salas, de 100, 200 y 1000 m2, donde se realizan exposiciones de la colección de arte moderno y contemporáneo latinoamericano, y muestras temporales de artistas emergentes y consolidados Su arquitectura industrial está rodeada por una terraza y un parque donde tienen lugar eventos, espectáculos y múltiples expresiones artísticas Su fachada es de cocreto pintado y un muro cortina de vidrio Está situado en un predio de 14,651 m2 cedido en concesión por la Municipalidad de Barranco, de los cuales 2,213 m2 corresponden al edificio del MAC: Diseñado por el Arq Frederic Cooper, posee un edificio de corte modernista con tres módulos principales que corresponden a las tres salas donde están dispuestas la Colección y las exposiciones temporales, y grandes ventanales que dan al espejo de agua y acentúan el concepto de isla Una extensa área verde de acceso libre para el público complementa los espacios del MAC
Las terrazas, espejo de agua y jardines son usualmente intervenidos por los artistas con esculturas e instalaciones para el deleite de los visitantes

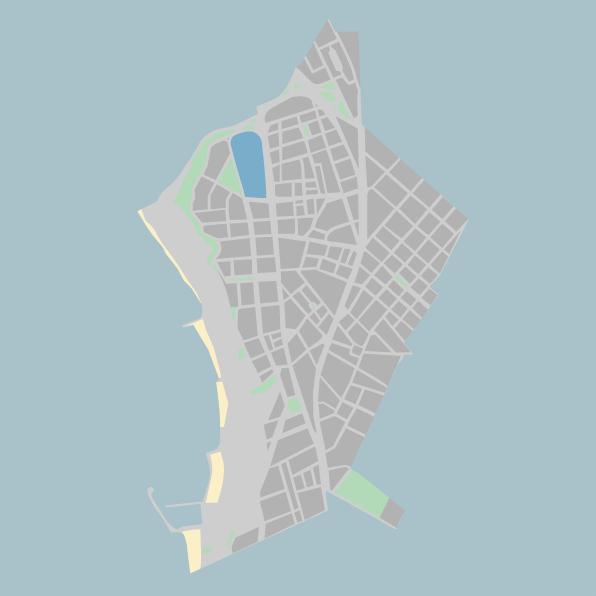

SURCO
MAC
LIMA, PERÚ Latitud: -12.0453 Longitud: -77.0311 12º 2'
La temperatura máxima es de 27º en los meses de Febrero y Marzo
La temperatura media promedio es de 19.7º
La temperatura mínima es de 15.2º registrada en el mes de Agosto
Se aprecia que durante el año la ciudad de Lima presenta variaciones en su temperatura, ubicándose en la zona de confort durante los meses de Diciembre Enero, Febrero, Marzo
Las precipitaciones son mínimas durante el año
Julio Agosto y Septiembre son los más lluviosos
Julio registra el acumulado más alto con 4 mm
Lima posee un total de 19 7 durante todo el año Lo que vendría a ser zona desértica
La humedad máxima promedio en Lima es de 92%
El mes de Agosto es el mes con mayor humedad con un 95%
La humedad relativa promedio es de 81%
La humedad mínima promedio es de 66%
El mes de Enero es el mes con menor humedad con un 59%
La zona de confort se encuentra con un 30 70%
Enero, Febrero, Marzo y Abril son los meses que reciben mayor horas de sol entre 6 a 8 horas en un día
% Promedio de los vientos provenientes del Norte 76%
% Promedio de los vientos provenientes del Este 24%
De acuerdo a la rosa de vientos se puede observar que la dirección de los vientos es en sentido sur (sureste y suroeste)
Mayormentedespejado
Tiene las temperaturas medias anuales de 17ºC y 21ºC y con amplitudes térmicas bajas de 5ºC a 10ºC Su eje de Tº es de 22 9º
Las precipitaciones generalmente son muy escasas menores a 5 mm En Julio de registra el acumulado más alto de 4mm En Abril existen las menores precipitaciones con 1mm
En Agosto tiene la mayor humedad con 95% Enero tiene la menor humedad con 59% La humedad relativa promedio es de 81%
Presenta neblina recurrente y nubes bajas en los meses más fríos generando así pocas horas de radiación solar directa en invierno, Presencia constante de vientos principalmente del sureste durante los meses de Febrero, Abril y Septiembre y del suroeste, los meses restantes
El 4 de agosto, el día más despejado del año
El 20 de febrero, el día más nublado del año
El cielo esta despejado, mayormente despejado o parcialmente nublado el 73% del tiempo y nublado o mayormente nublado el 27% del tiempo
Julio, Agosto y Septiembre son los meses que reciben menos horas de sol, entre 1 a 2 horas en un día

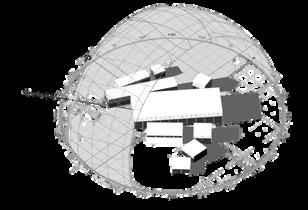

9:00 AM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
11:00 AM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
2:00 PM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
4:00 PM
21 DE DICIEMBRE
DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
11:00 AM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
9:00 AM 2:00 PM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
4:00 PM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
21 DE DICIEMBRE
9:00 AM
21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
11:00 AM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
2:00 PM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
4:00 PM
21 DE DICIEMBRE
21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
11:00 AM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
9:00 AM 2:00 PM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
4:00 PM
21 DE DICIEMBRE 21 DE FEBRERO 21 DE JUNIO 21 DE SEPTIEMBRE
El muro cortina lidia con en sol como problema en temporada de verano, ya que penetra en el edificio generando un sobre calentamiento (principalmente en las tardes) y deslumbramiento excesivo, que puede generar una fuerte incomodidad en los usuarios, puede requerir el uso acondicionado y dañar y deteriorar museo
Se debe considerar el control del ingreso de fachada al momento de diseñar el proyecto será más intensa. Generalmente a lo largo desde el suroeste lo que se puede considerar natural del edificio pues su velocidad es de 15 km/h y genera confort.
Esto es debido a que el sol de la tarde es el puede perjudicar tanto las muestras como una solución vendría a ser que la zona noroeste cerrada, y en cambio, en la zona noreste y de la mañana. En cuanto a los vientos, considerando parte del año vienen del sureste puede ventilación natural del edificio en la medida velocidad es apropiada (aproximadamente 15 km/h).
El sol podría generar disconfort en el atardecer edificio, por lo que en este lado el edificio puede aprovechar el viento del suroeste para la ventilación del edificio.
R | RR | R R S
MAC
R | R R | R R | R
Vientos MAC

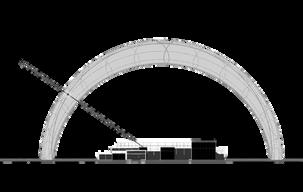

ANÁLISIS BIOCLIMÁTICO El sol produce rayos de radiacion solar directa hacia la estructura de concreto, la cual produce que los rayos reboten y causa una radiacion indirecta. Asimismo el viento entra a la edificacion por las ventanas y puertas y enfrian el ambiente. Sin embargo, las puertas y ventanas del espacio suelen estar cerradas por lo cual hay una circulacion de aire escaza. La distribucion de calor es aislada y contenida por lo cual la temperatura puede llegar a ser muy alta en epocas de verano. Los muros de cortina de vidrio no cuentan con aleros, por lo cual no proporcionan sombra. Por esta razon la edificacion llega a ser problematica, ya que no cuenta con las caracteristicas necesarias para ser un ambiente confortable para los usuarios.
Sombra producida
Calor
La contaminación auditiva de esta construcción se origina principalmente en la bulla de los carros o transportes públicos que se encuentran al costado. El MAC esta situado frente a una avenida principal (Avenida Miguel Grau) con gran afluencia de transito y concurrencia de carros. Sin embargo, las areas verdes y el desnivel del espacio reducen este problema.
A modo de conclusión, se puede inferir que el espacio estudiado está ubicado en una zona el cual el confort térmico se alcanza a los 22.9 º en temperatura. Como problemas principales está la contaminación auditiva. Al estar ubicado en una zona muy transitada el ruido producido en el espacio resulta molesto para los usuarios. Asimismo, está expuesto a la radiación directa hacia a la estructura de concreto lo cual termina produciendo una radiación indirecta. Existe una circulación de aire escasa al tener las ventanas y puertas cerradas la mayor parte del tiempo. Además, los muros de cortina no poseen aleros, por lo tanto no proporciona sombra. El muro cortina mencionado lidia con el sol como problema en temporada de verano, ya que penetra en el espacio generando un sobre calentamiento y deslumbramiento excesivo. Los problemas encontrados nos trae como conclusión que este ambiente no es confortable para los usuarios.
Museo de Arte Contemporáneo de Lima (MAC Lima) Artnexus (n d ) Recuperado de https://www artnexus com/es/guide/Instituciones/ver/5e3de306d4782856c95cd8f2/5b8ebe413a2fd5c4ec21a5ff
Google (n d ) Museo de Arte Contemporáneo Lima, Lima, Perú Google Arts & Culture Google Recuperado de https://artsandculture google com/partner/mac lima?hl=es
Historia del Museo MUSEO DE ARTE CONTEMPORNEO LIMA (n d ) Recuperado de http://dialogusci com/ejemplo/historia del museo/ Home. MAC Lima. (2022). Recuperado de from https://maclima.pe/
WICSOLAIRE (2020) Sistema de protección solar integrado en muro cortina Wicona com website Recuperado de https://www wicona com/es/es/productos/solar shading system wicsolaire/wicsolaire sistema de proteccion solar integrado en muro cortina/
S (2022) Muro cortina de control solar Todos los fabricantes de la arquitectura y del design Archiexpo es website Recuperado de https://www archiexpo es/fabricante arquitectura design/muro cortina control solar 21235 html
