Schallschutz mit Glas
niedrigste Frequenzwert, bei dem dieser Effekt ausgelöst wird, heißt KoinzidenzGrenzfrequenz. Sie ist materialspezifisch und abhängig von der Bauteildicke. Bild 5-1 link zeigt Beispiele für drei Scheibendicken als Funktion der Schalldämmung in Abhängigkeit von der Frequenz. Als Faustregel gilt: f g 12000 Hz
fg d
1 d
(5.1)
Koinzidenz-Grenzfrequenz in Hz Dicke des Bauteils in mm

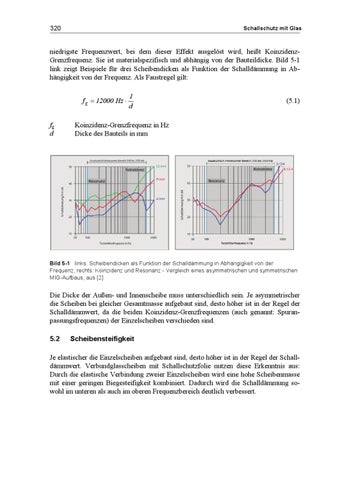

Bild 5-1 links: Scheibendicken als Funktion der Schalldämmung in Abhängigkeit von der Frequenz; rechts: Koinzidenz und Resonanz - Vergleich eines asymmetrischen und symmetrischen MIG-Aufbaus, aus [2]
Die Dicke der Außen- und Innenscheibe muss unterschiedlich sein. Je asymmetrischer die Scheiben bei gleicher Gesamtmasse aufgebaut sind, desto höher ist in der Regel der Schalldämmwert, da die beiden Koinzidenz-Grenzfrequenzen (auch genannt: Spuranpassungsfrequenzen) der Einzelscheiben verschieden sind. 5.2
Scheibensteifigkeit
Je elastischer die Einzelscheiben aufgebaut sind, desto höher ist in der Regel der Schalldämmwert. Verbundglasscheiben mit Schallschutzfolie nutzen diese Erkenntnis aus: Durch die elastische Verbindung zweier Einzelscheiben wird eine hohe Scheibenmasse mit einer geringen Biegesteifigkeit kombiniert. Dadurch wird die Schalldämmung sowohl im unteren als auch im oberen Frequenzbereich deutlich verbessert.
