PORTAFOLIO ESTEBAN CARVAJAL OSORNO

CV

ESTEBAN CARVAJAL OSORNO

Soy un arquitecto con interés en apoyar y desarrollar proyectos arquitectónicos en todas sus fases. Con muchas ganas de seguir creciendo y aprendiendo del campo mientras contribuyo en proyectos con mi excelente capacidad de trabajo en equipo, así como mi disciplina, creatividad y habilidades de diseño.

Como arquitecto, creo en los proyectos que tienen un enfoque altamente sensible al contexto, a su historia y a sus cualidades paisajísticas. Creo también en la capacidad que tenemos de construir proyectos y ciudades que reconozcan el valor de lo existente y hagan provecho de los avances actuales para construir un mundo más sostenible y en harmonía con el medio ambiente.

estebancarvajal98@hotmail.com

+32 0498142075

Nacionalidad: española y colombiana

Programas

• Autodesk Autocad

• Autodesk Revit

• Rhinoceros 3D

• Vectorworks

• Suit Adobe- Photoshop, Indesign, Illustrator

• Suite office

Idiomas

• Español (nativo)

• Inglés (avanzado)

• Italiano (conversacional)

• Francés (conversacional)

Experiencia

_Arquitecto practicante

B612architectes

Bruselas, enero - julio 2023

Participación en un concurso público para el crecimiento de un colegio bruselense. Se apoya en procesos de conceptualización, diseño y postproducción gráfica.

Contribución en replanteamiento de la identidad visual de la oficina con el diseño de su nuevo logo.

_Arquitecto colaborador

Clínica de Arquitectura y Diseño, Universidad de Los Andes

Bogotá, ene. 2021 / jun. 2021

Trabajo colaborativo con profesores y estudiantes de arquitectura y diseño para el desarrollo de proyectos en beneficio de comunidades.

Formación académica

2022 Universidad de Los Andes, Pregrado en Arquitectura con distinción honorífica Magna Cum Laude (2017-2022)

2021 Intercambio académico semestral, Universidad Politécnica de Cataluña Barcelona, sep 2021- ene 2022

2017 Colegio Colombo Británico, Cali

Diploma de Bachiller Internacional (BI)

Formación complementaria

2020 - Diplomado en Revit, NASKA Digital Bogota

1

CONTENIDOS

1

Proyecto de grado, Plaza de mercado San Luis

(pg 3-10) (proyecto académico)

2 Centro de investigación y formación agraria

(pg 11-18) (proyecto académico)

3

Clínica ArqDis, Mercado Green & Blue

(pg 19-24) (proyecto colaborativo con clínica arqdis)

4

5 Concurso Maré-Cidade, El manglar urbano

(pg 25-28) (concurso estudiantil de ideas)

Naska Digital, Diplomado Revit

(pg 29-32) (formación complementaria)

2

Proyecto de grado, Plaza de mercado San Luis

Mentor proyecto de grado:

Andrés Martínez Dávila

A partir de un análisis sobre el abastecimiento de alimentos y del entendimiento a nivel general del lugar a intervenir (Barrio San Luis, Bogotá en el sector de la vía Bogotá-La Calera), encontré la oportunidad de proyectar una plaza de mercado.

+ Además, esta se complementa con unos usos complementarios que comprenden y aprovechan la ubicación, su actividad y alto flujo de personas para convertirse en un punto de encuentro gastronómico, social y cultural.

El proyecto buscará unir en su programa la plaza de mercado, restaurantes de comida local y tradicional, bares para la actividad nocturna, talleres para el trabajo y la venta de artesanías y un espacio flexible para exposiciones de arte o actividades que seden para la comunidad.

Software utilizado

Rhinoceros, Photoshop, Illustrator
2022

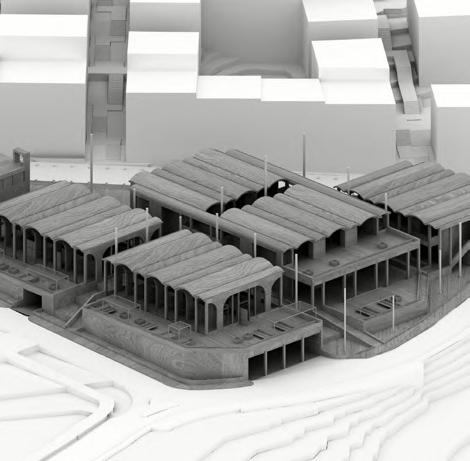

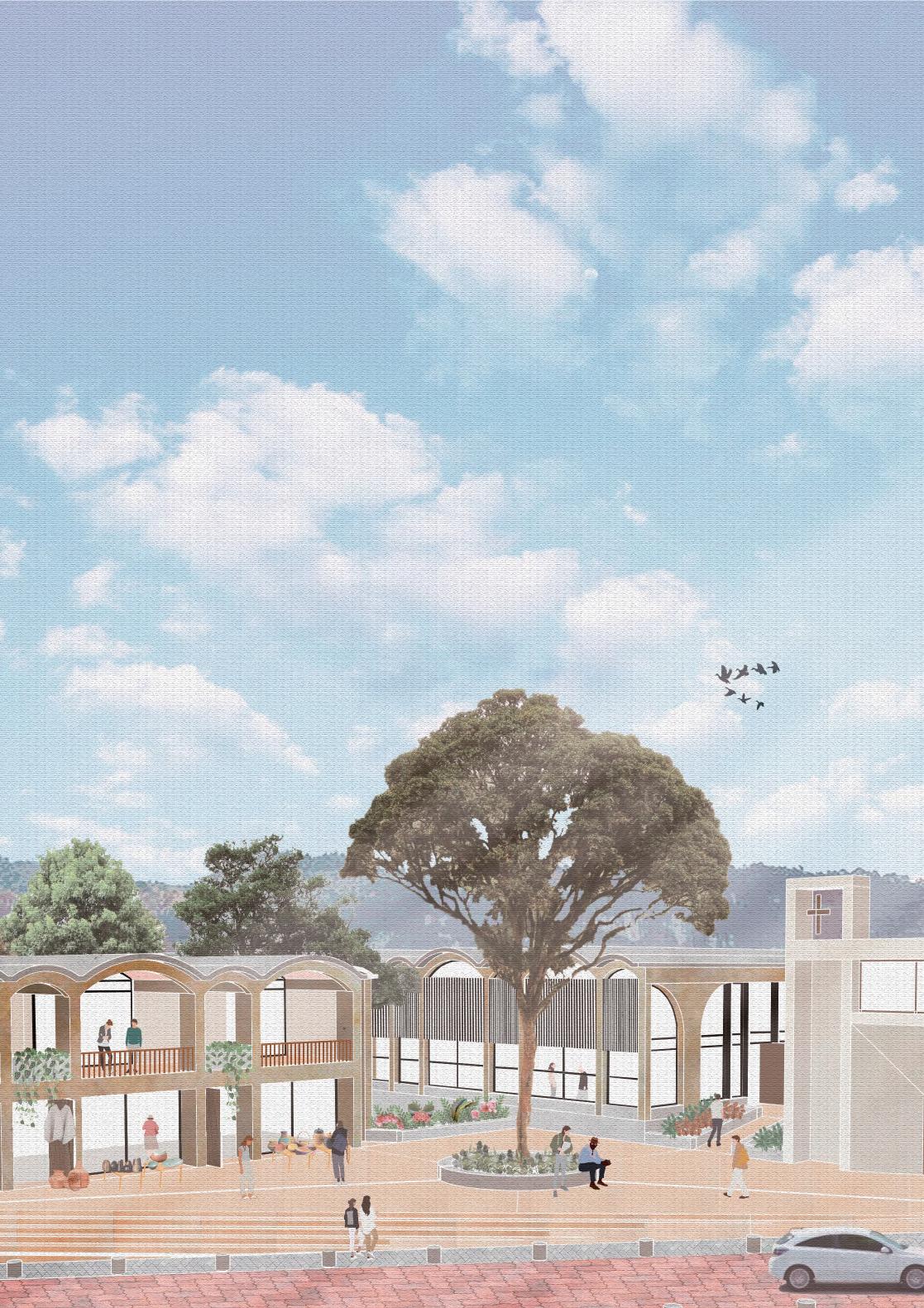

Vista plaza de acceso principal 3

Aprovechando la inclinación del lote, se genera un escalonamiento en el terreno con plataformas que van descendiendo de a un metro.

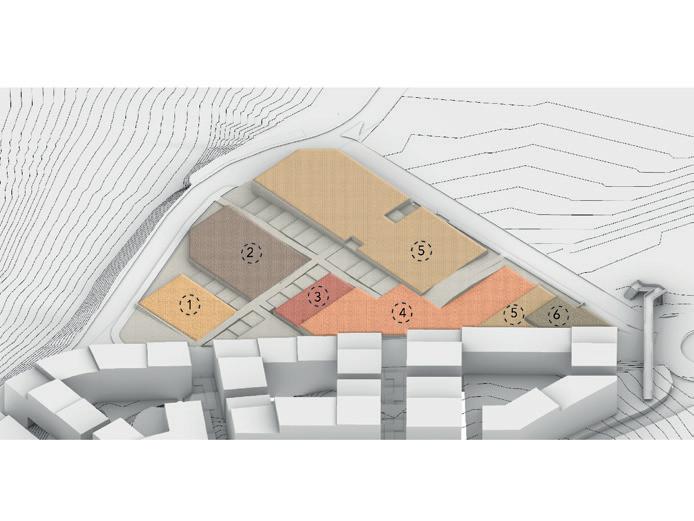

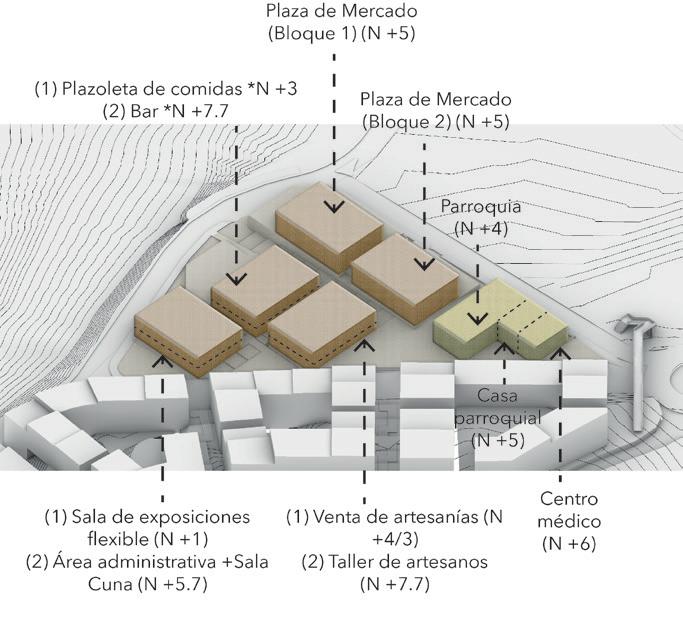

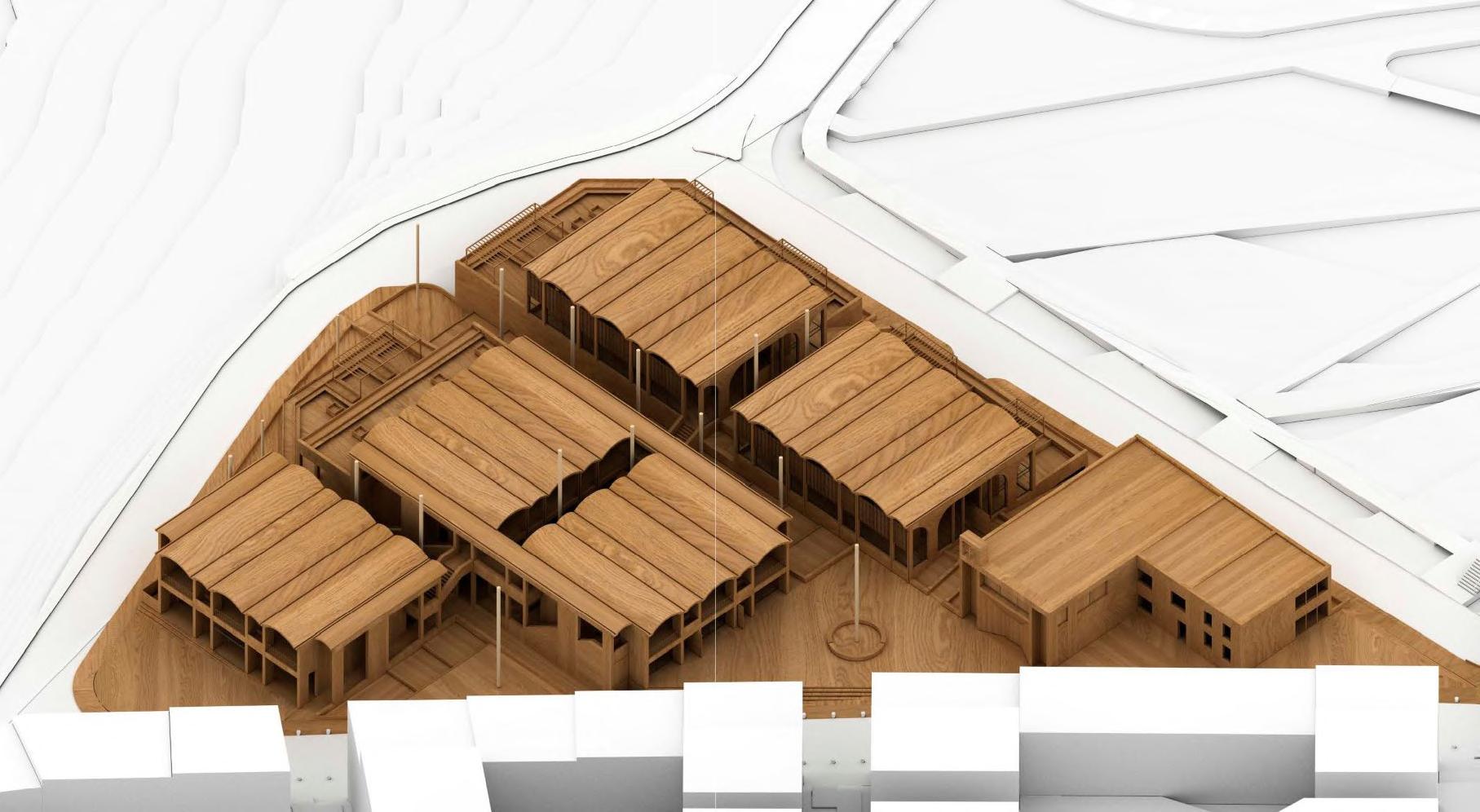

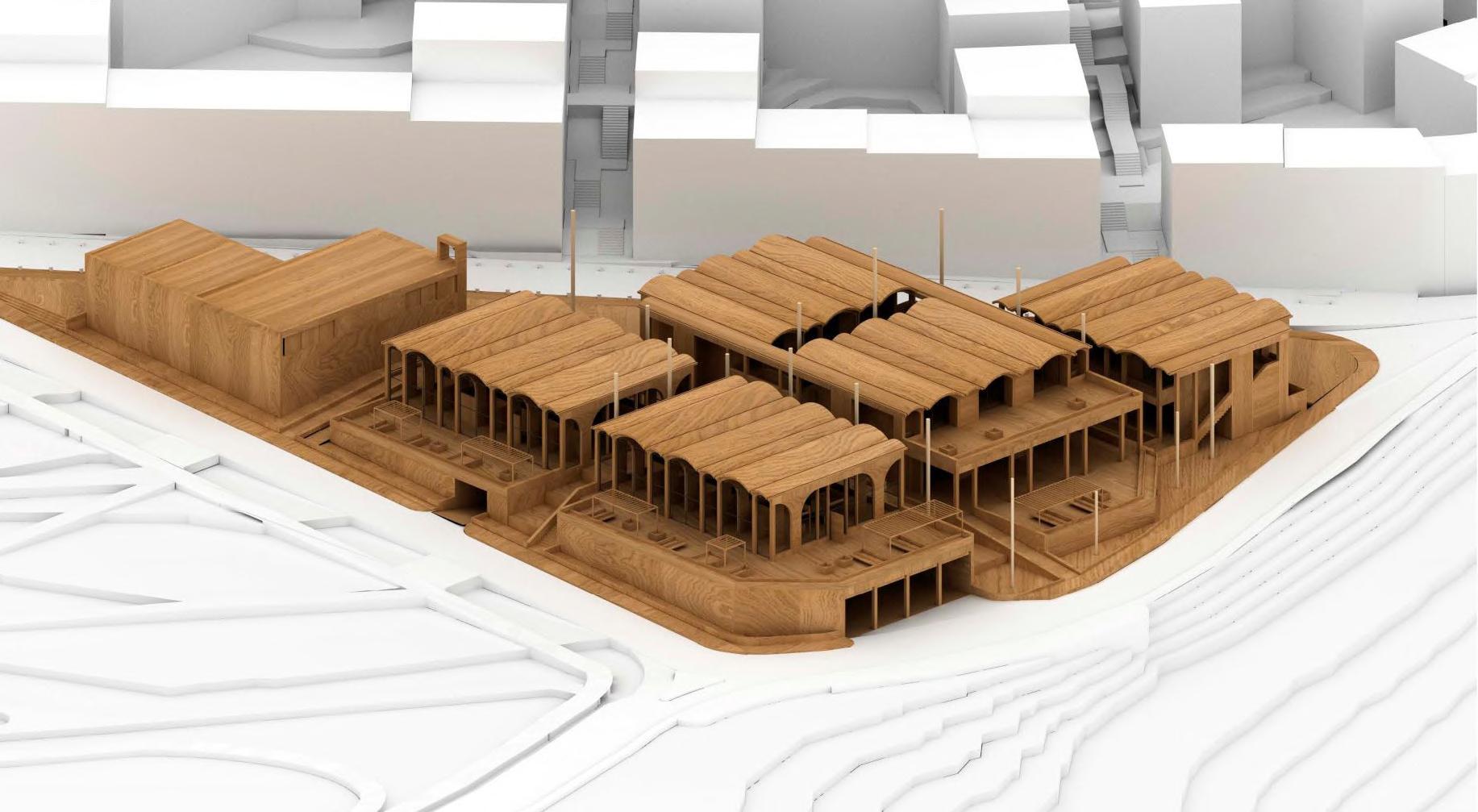

Se reparte el programa en 5 bloques. Adicionalmente se encuentra el bloque con la parroquia y centro médico (edificios preexistentesreplanteados).

En un piso inferior al bloque 1 y 2 de la plaza de mercado se ubican el área de descargue/servicios y el parqueadero para visitantes.

Los recorridos se constituyen a partir de dos ejes principales escalonados que parten perpendicularmente desde dos plazas de acceso y que conectan los distintos bloques.

Para los bloques se propone una estructura de concreto aporticada con cubierta de bóvedas. La estructura se adapta a los usos en cada bloque.

Se plantean unos jardines que van escalonándose y acompañando los recorridos principales.

4

VíaBogotá-LaCalera

Zoom in Bloque 1 Plaza de Mercado

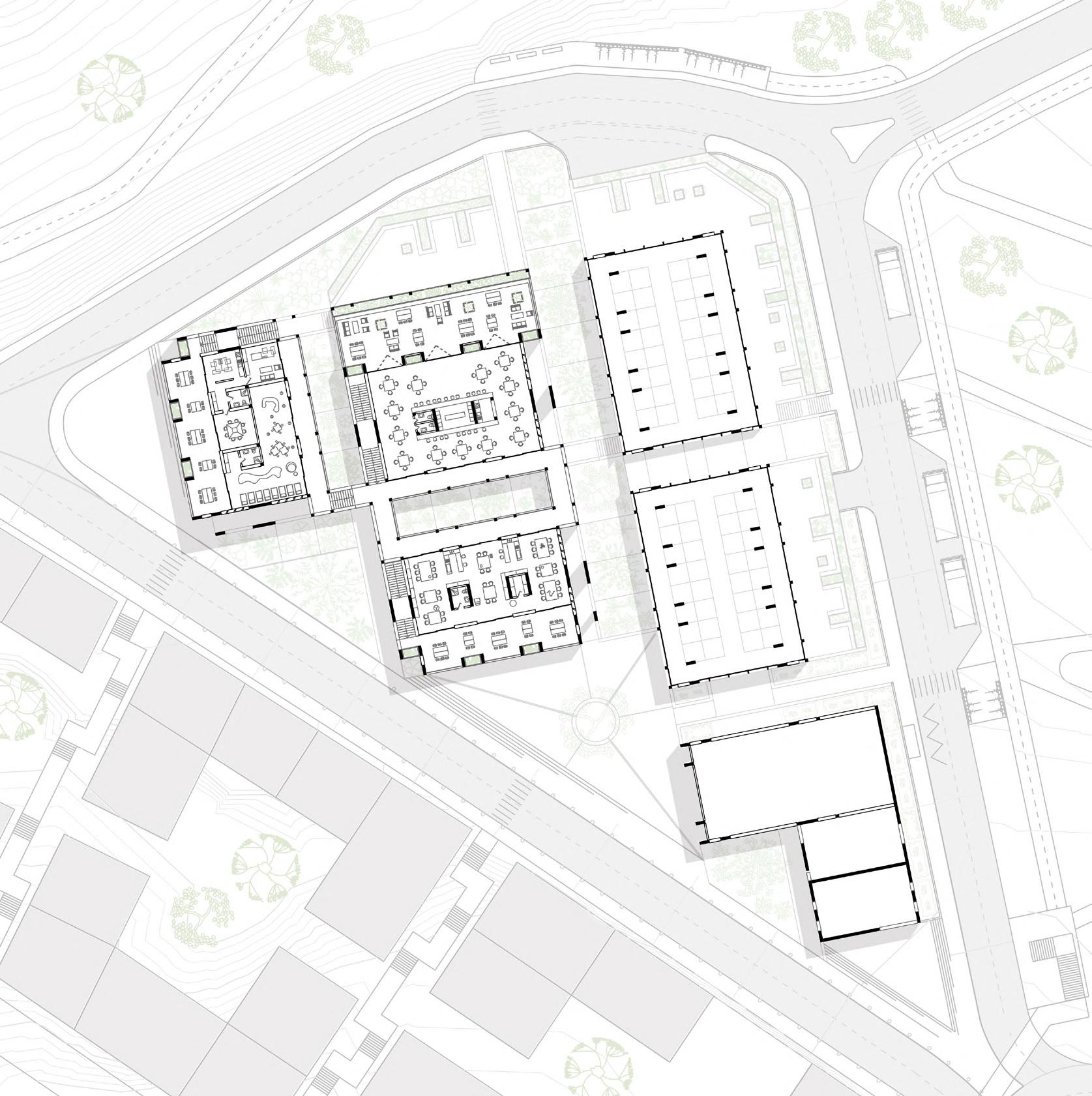

En la planta base se observan los distintos bloques del programa, los jardines que acompañan los recorridos y la relación de las plazas con los ejes peatonales que conectan con el interior del barrio San Luis.

Zoom in Bloque 3 Venta de Artesanos

0 5 15 m
Planta Base
Ac. descargue A A’ B’ B C C’ Parq. 5

En la planta 2 las partes del programa también se unen por medio de unas circulaciones exteriores relacionadas con los jardínes del primer piso. Los dos bloques de la plaza de mercado (derecha) tienen una doble altura en vez de un segundo piso.

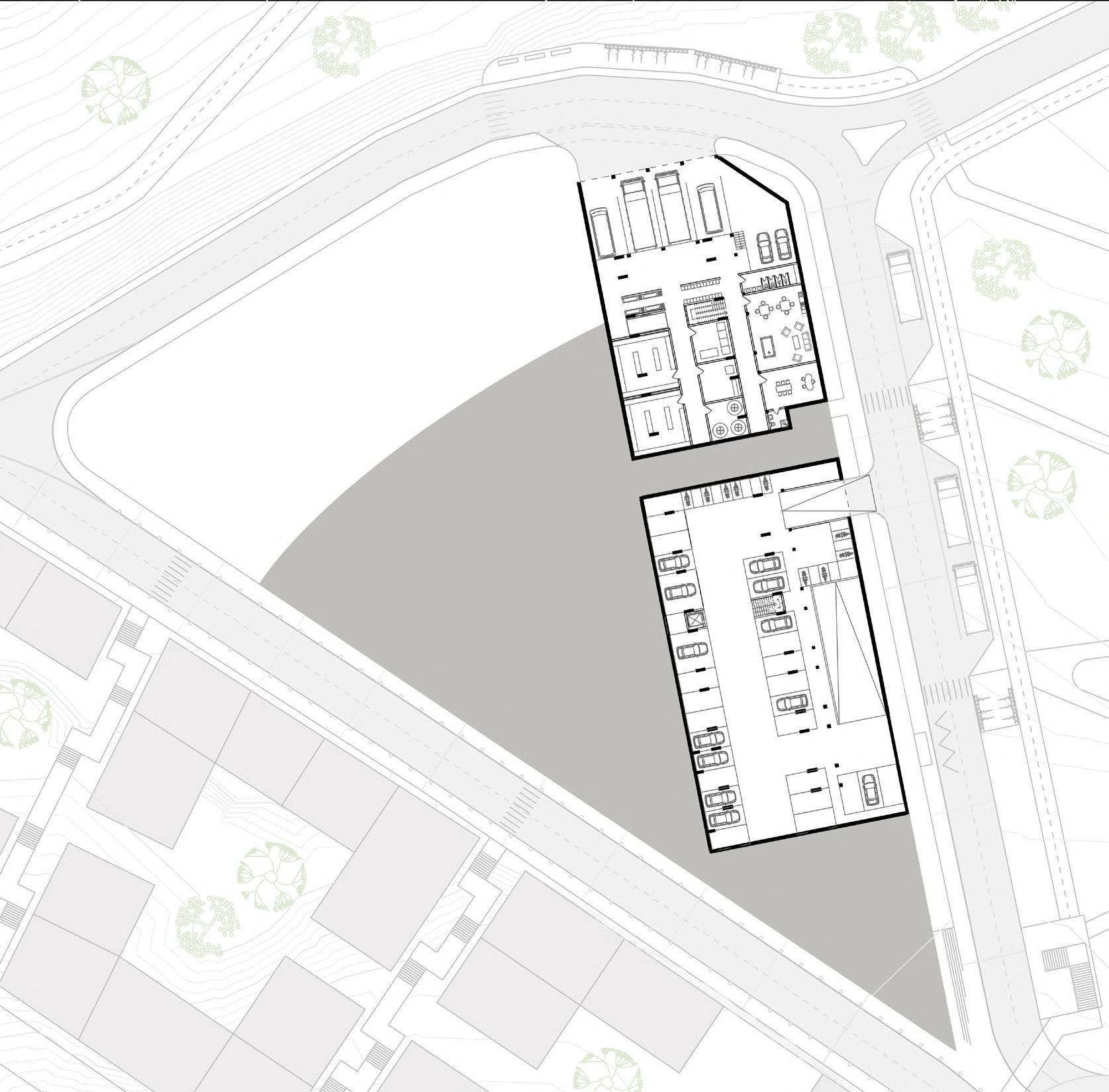

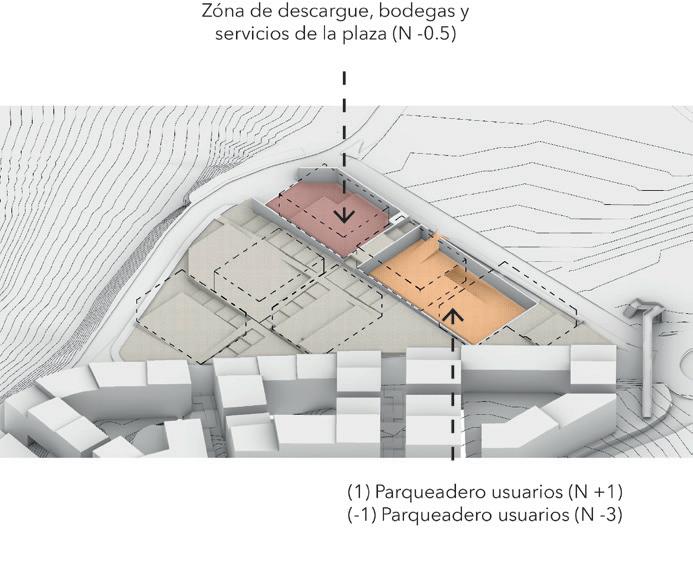

En el sótano del bloque 1 se ubica el área de descargue de camiones, bodegas y zonas de descanso del personal. En el sótano del bloque 2 se ubica el primer nivel de parqueaderos de visitantes, con una rampa que desciende al sótano 2.

5 15 m 0 5 15 m
Planta Sótano 1 Planta 2
6
0 5 15 m Sección A - A” B 0 5 15 m 0 5 15 m
Sección B - B” Sección C - C” 1 Venta artesanal 2 Talleres de artesanos 1 Plazoleta de comidas
-1
descargue/ servicios
2 Bar / terraza
Terraza 1 Plaza de mercado -1 y -2 Parqueaderos 1 Plaza de mercado
Zona de
1 2 7
Recorrido principal (1) partiendo desde la plaza de acceso

Bajante pvc 4" (aguas pluviales)

Bajante pvc 4" (aguas pluviales)

Banco concreto

Luminaria empotrada en muro

Banco concreto

Luminaria empotrada en muro

Muro contención

Muro contención

Corte por fachada, bloque de artesanos

Capa de concreto de compresión (17cm)

Ladrillo (25,0 x 12,5 x 6,0 cm)

Pintura impermeabilizante

Capa de concreto de compresión (17 cm)

Ladrillo (25,0 x 12,5 x 6,0 cm)

Canaleta (1%)

Capa de concreto de compresión (17cm)

Ladrillo (25,0 x 12,5 x 6,0 cm)

Ventanal corredizo con camara de aire

Viga de concreto armado

Concreto pobre (13 cm)

Baldosa barrio cocido 20x20cm

Ventanal corredizo con camara de aire

Baldosa cerámica 20x20cm

Concreto pobre (7 cm)

Aislamiento de poliuretano (8 cm)

Detalle de bóveda

Concreto pobre (13 cm)

Losa de concreto armado (10 cm)

Baldosa barrio cocido 20x20cm

Baldosa cerámica 20x20cm

Concreto pobre (7 cm)

Aislamiento de poliuretano (8 cm)

Losa de concreto armado (10 cm)

Bajante pvc 4" (aguas pluviales)

Tierrra (20 cm)

Geotextil

Muro contención

Gravilla (40 cm)

Tubo recolector perforado 4"

Baldosa barrio cocido (20,0 x 20,0 cm)

Concreto pobre (13,0 cm)

Baldosa barrio cocido (20,0 x 20,0 cm)

Baldosa cerámica (20,0 x 20,0 cm)

Concreto pobre (7,0 cm)

Concreto pobre (13,0 cm)

Baldosa cerámica (20,0 x 20,0 cm)

Losa de concreto armado (15,0 m)

Lamina de polietileno (impermeabilizante) (1,0 cm)

Recebo compactado

Concreto pobre (7,0 cm)

Losa de concreto armado (15,0 m)

Lamina de polietileno (impermeabilizante) (1,0 cm)

Recebo compactado

Bioretenedor (corte transversal)

1.75 3.0 m 4.0 m 0.66 m
1.75 3.0 m 4.0 m 0.66 m
1 2 8

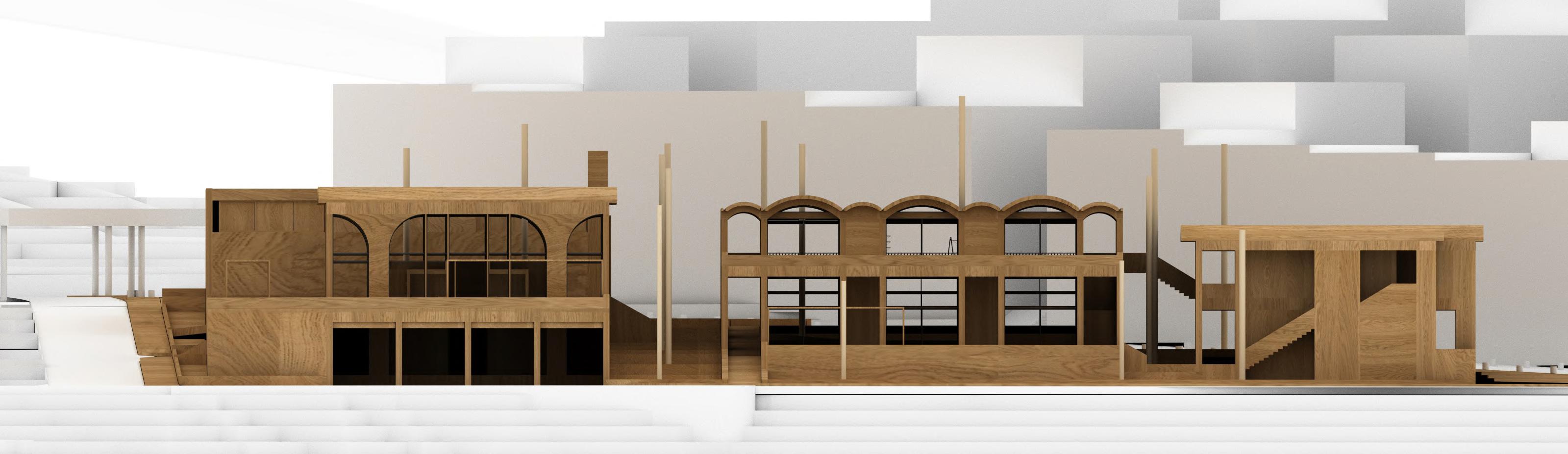

Fachada (norte)

Se genera un juego de columnas y muros portantes que se van elongando o ensanchando en los distintos bloques, siempre respetando la retícula y los rítmos de las bóvedas.

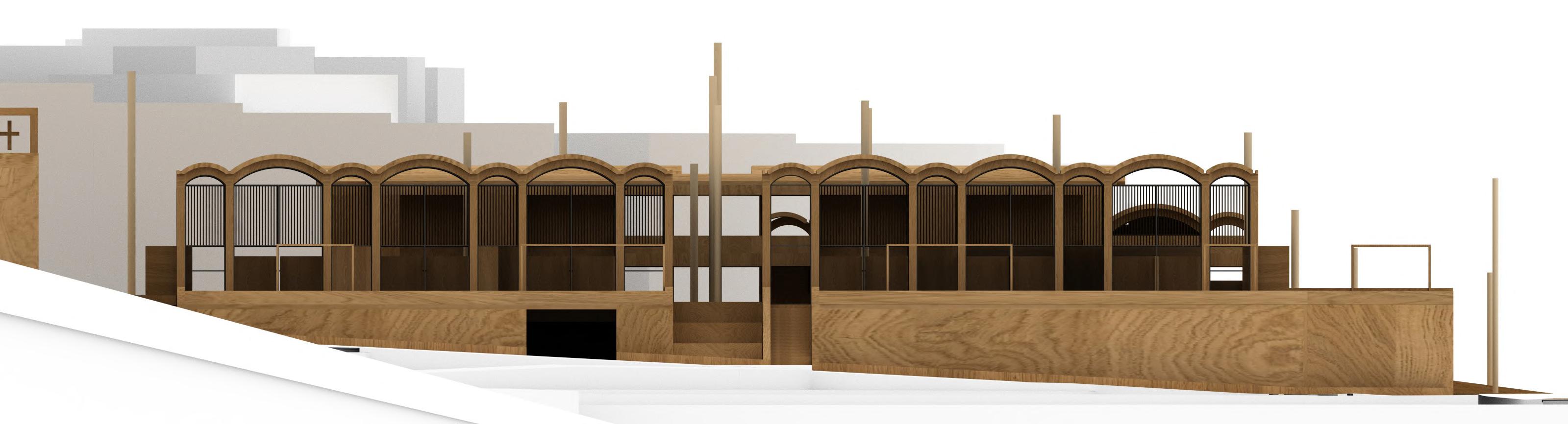

Fachada (oriental)

La estructura es quien determina la espacialidad, sus ritmos y la relación con el exterior. Se busca en todo momento la prolongación de la actividad hacia el exterior, ya sea por las terrazas o las plazas del proyecto.

9

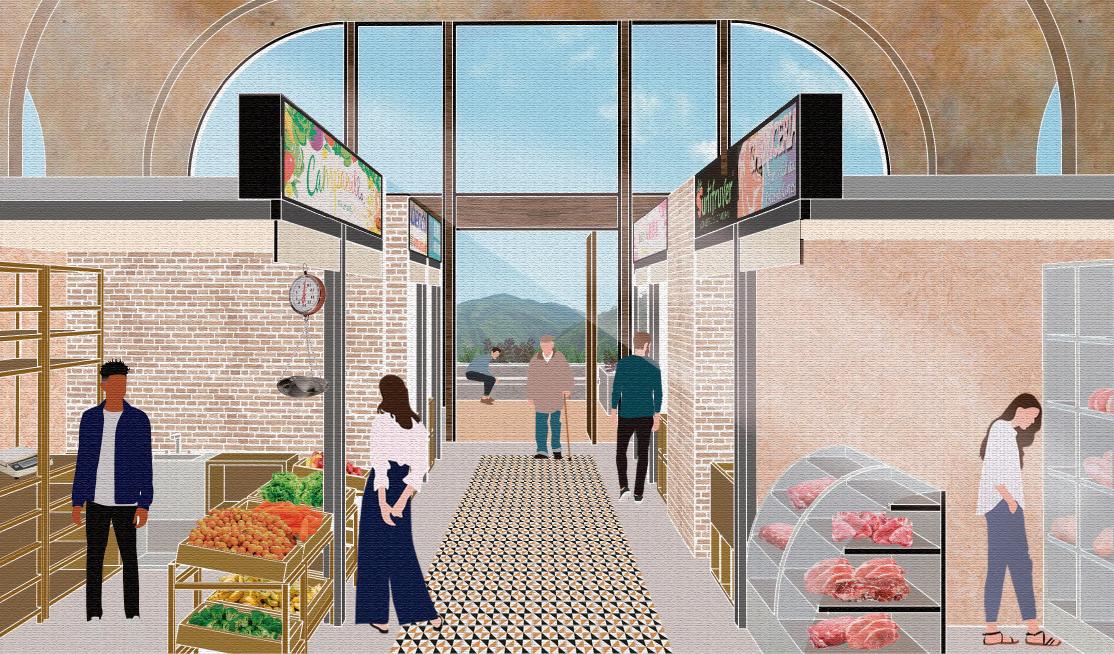

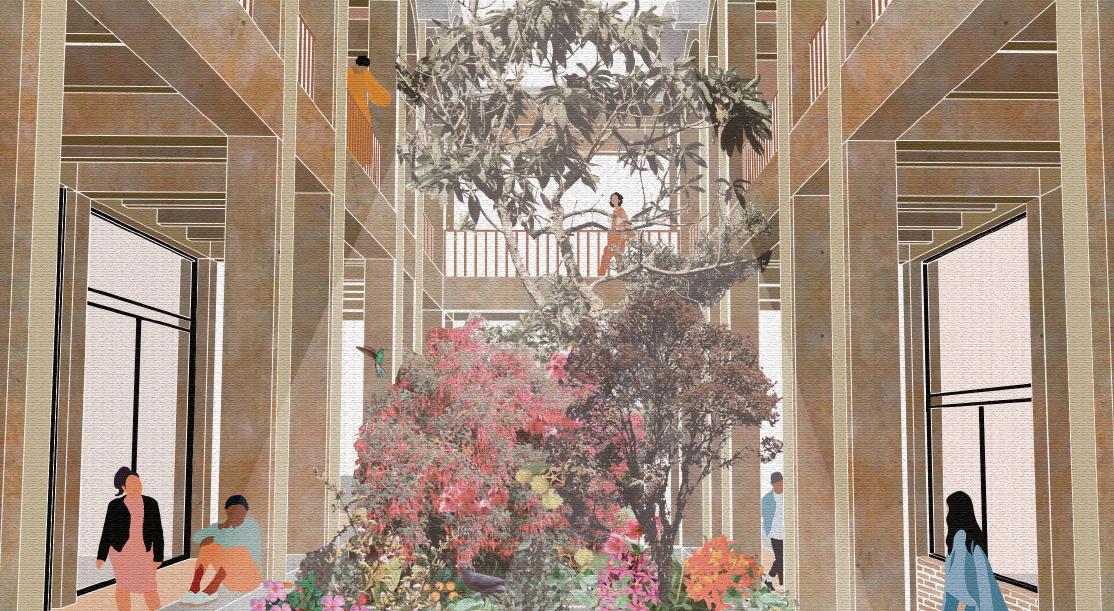

Plaza de mercado

Corredor central de la plaza de mercado, un espacio alto e iluminado lleno de vida.

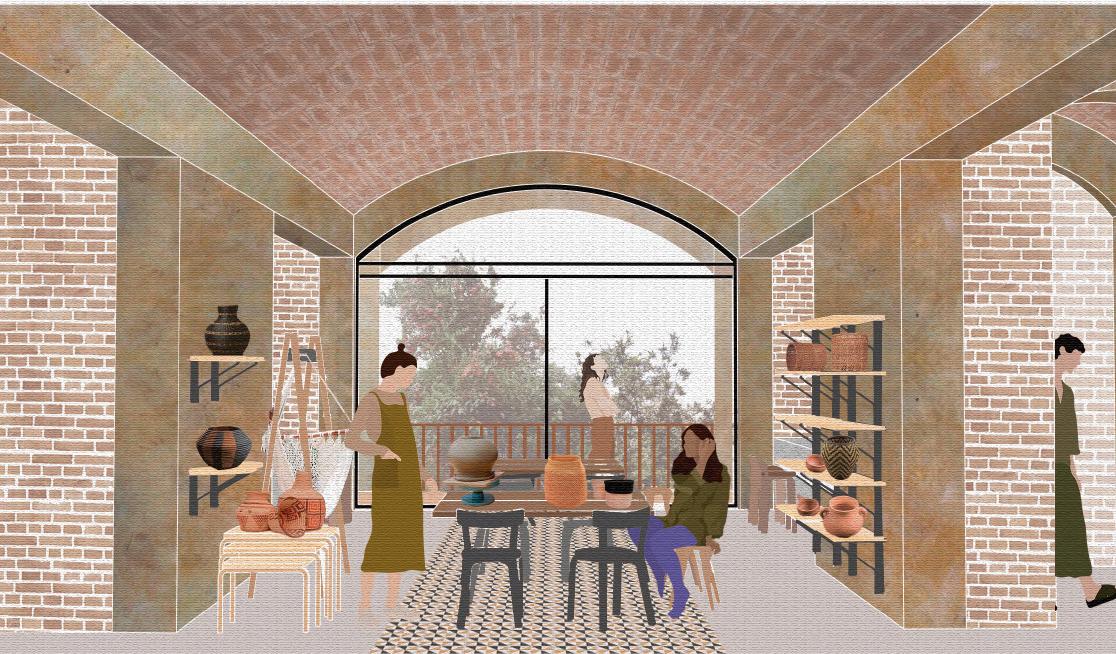

Taller de artesanos

La materialidad busca entrar en armonía con la estructura y con la naturaleza entorno al proyecto.

Recorrido

exterior y jardines

La flora y fauna endémica genera una atmósfera llena de vida y de color en los recorridos del proyecto.

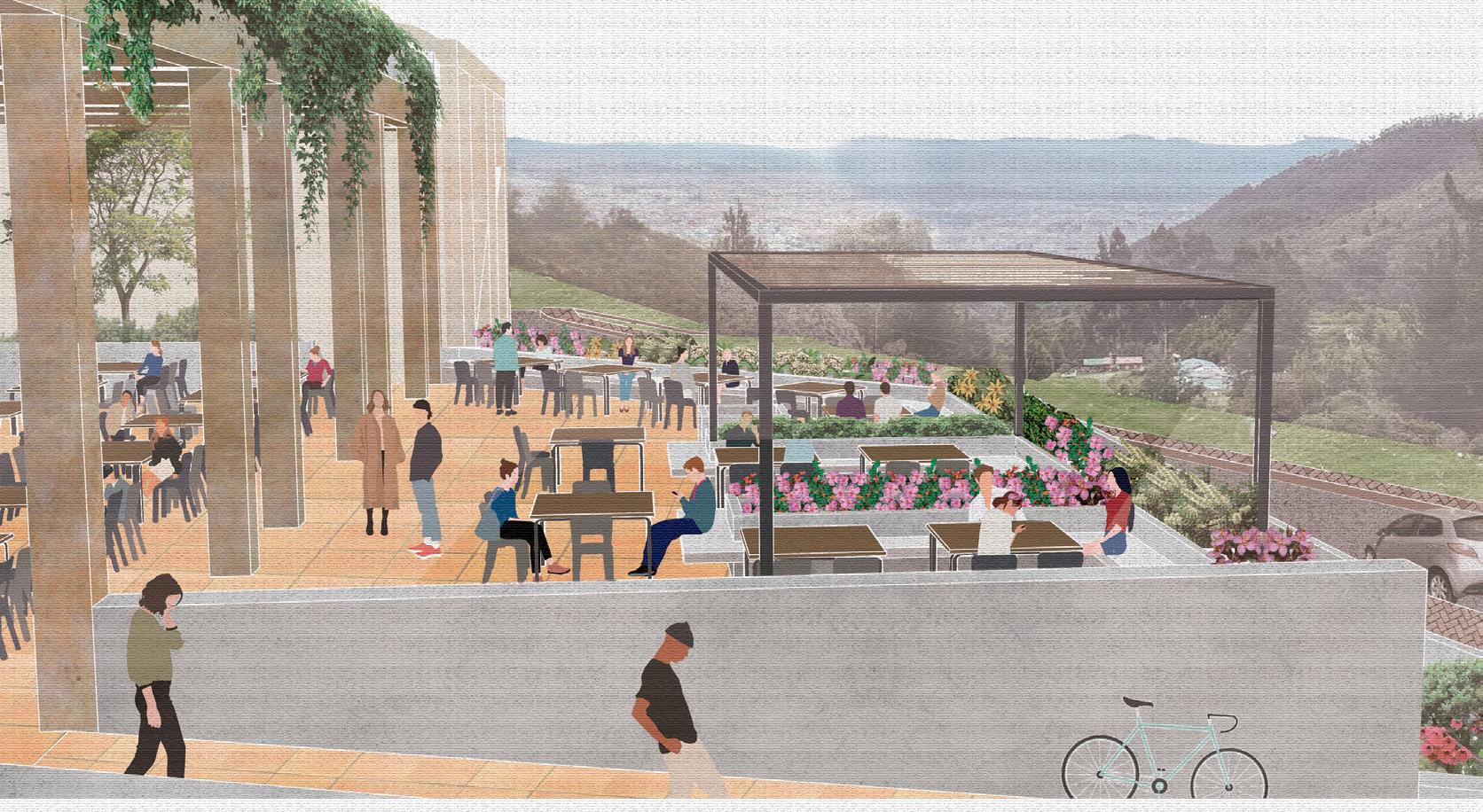

Terraza de plazoleta de comidas

Actividad y vida que se extiende hacia el exterior, aprovechando la vista de los cerros y de Bogotá.

10

Centro de investigación y formación agraria

2021

Curso Proyectos V, UPC Barcelona (intercambio académico)

Se plantea un Centro de Investigación y Formación Agraria, ubicado en el sector del Papiol, a las afueras de Barcelona. Este equipamiento buscaría fortalecer y propiciar las dinámicas agrícolas dentro del parque agrario donde se implanta, al atraer a científicos, investigadores y estudiantes.

Además, el centro perseguiría la construcción de un nuevo paisaje donde arquitectura y lugar sean la misma entidad. Consecuentemente, el proyecto busca acoplarse a las dinámicas existentes dentro del parque agrario, respondiendo a los accesos y flujos víales y peatonales, así como a las estructuras construidas que relatan la historia y el paso del tiempo en el lugar.

Software utilizado

Autodesk Revit, Photoshop, Illustrator

11

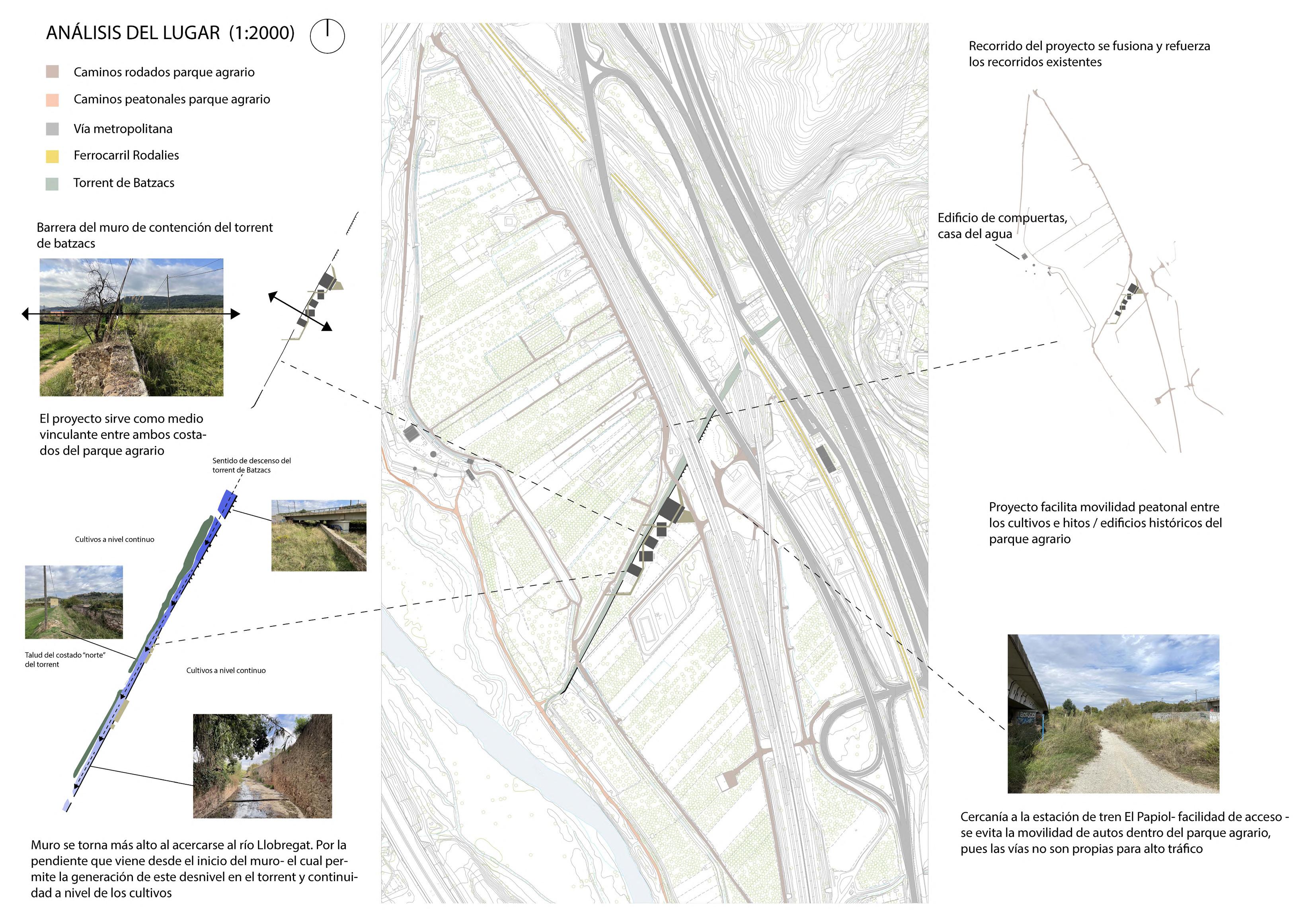

Análisis
12
del lugar

El programa del Centro Agrario se fragmenta en 5 bloques de dos niveles, los cuales se vinculan por medio de un recorido con estructura independiente. Este camino se conecta con los recorridos rodados del parque agrario y con los senderos peatonales dentro de los cultivos.

La fragmentación del programa busca aligerar el efecto de la implantación en el paisaje. Esto permite una mayor permeabilidad con el entorno y una mayor relación con el exterior tanto para los espacios como para los recorridos del proyecto.

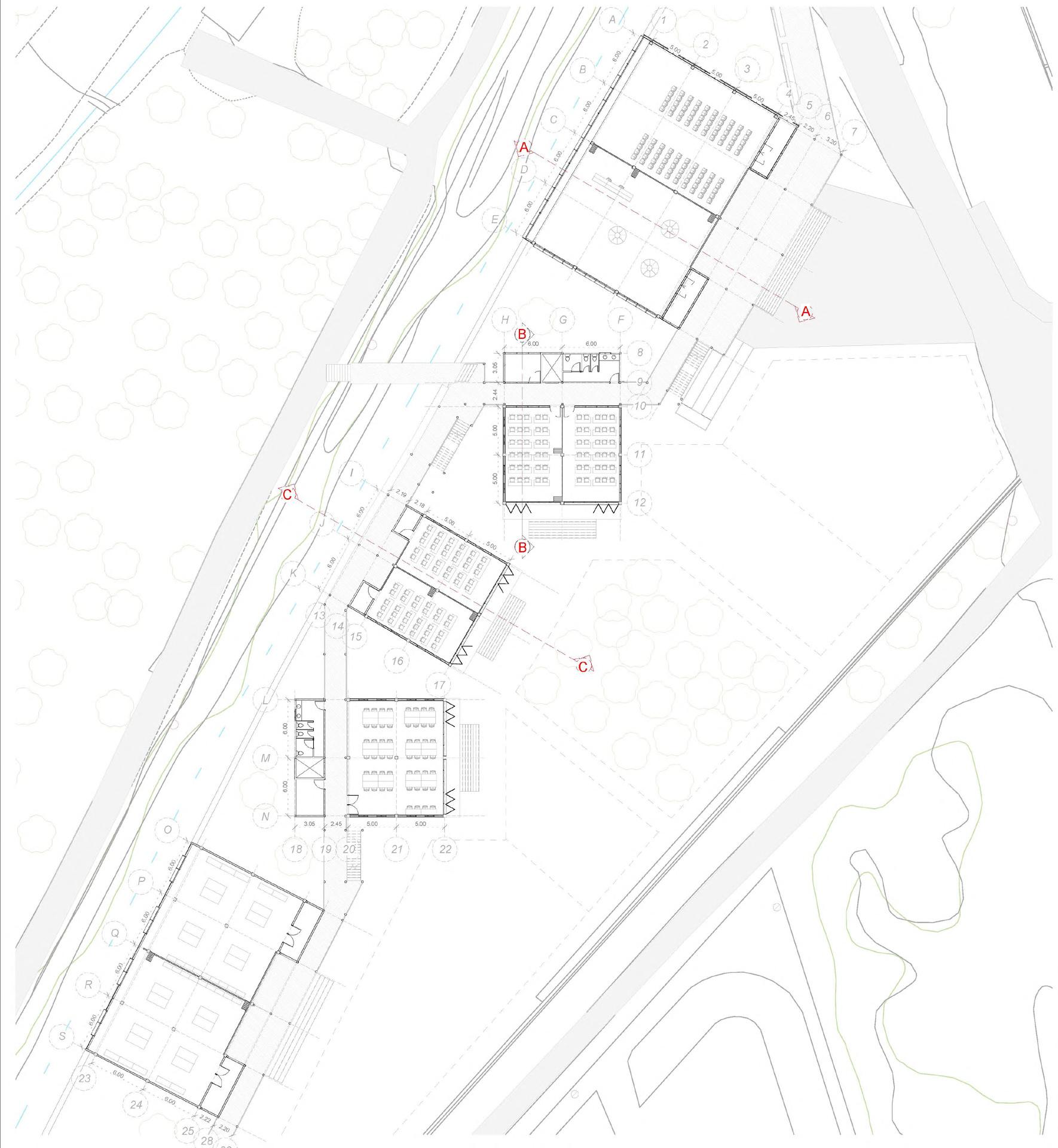

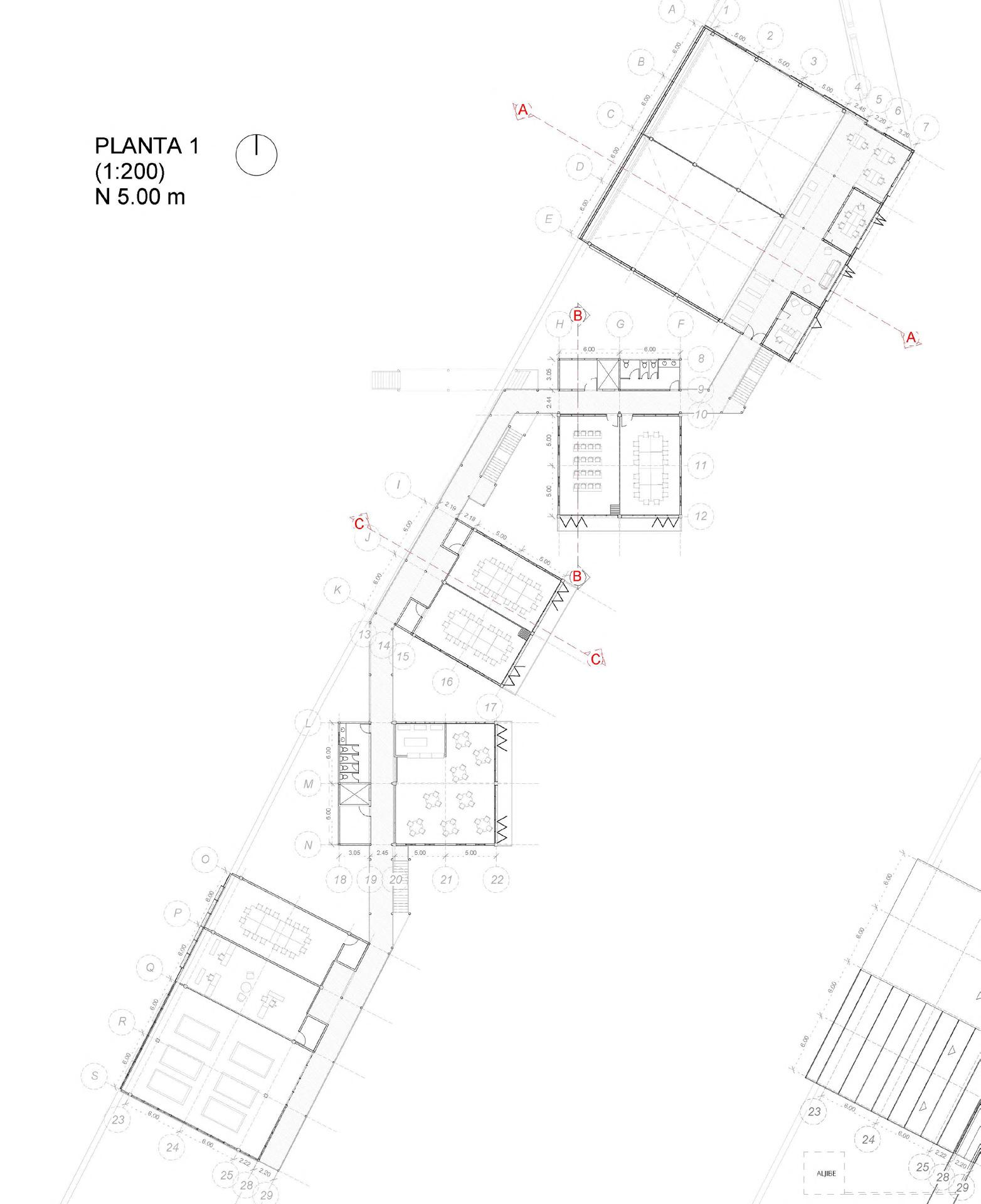

Planta base (N 1.50m) Planta 1 (N 5.00m) 13

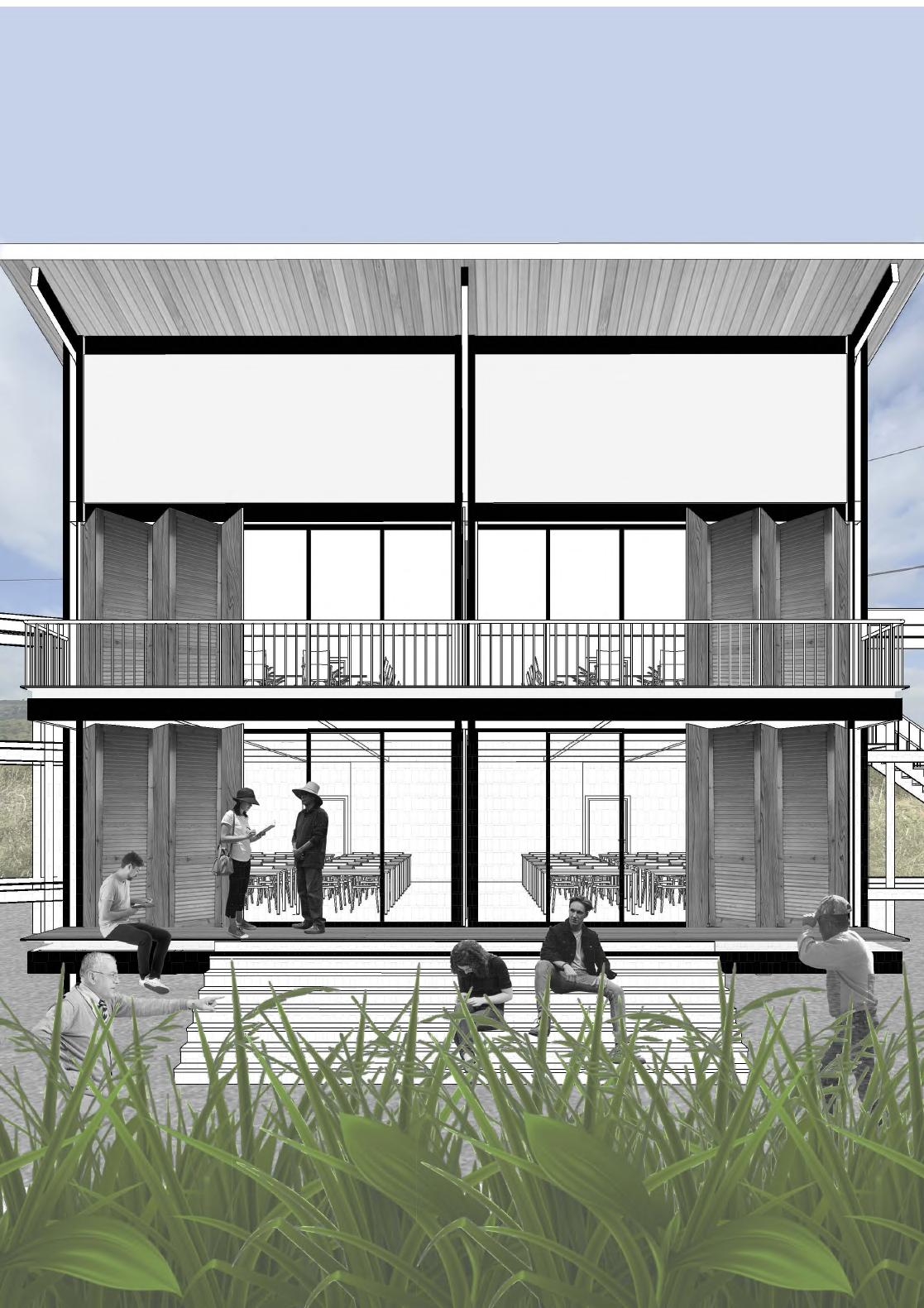

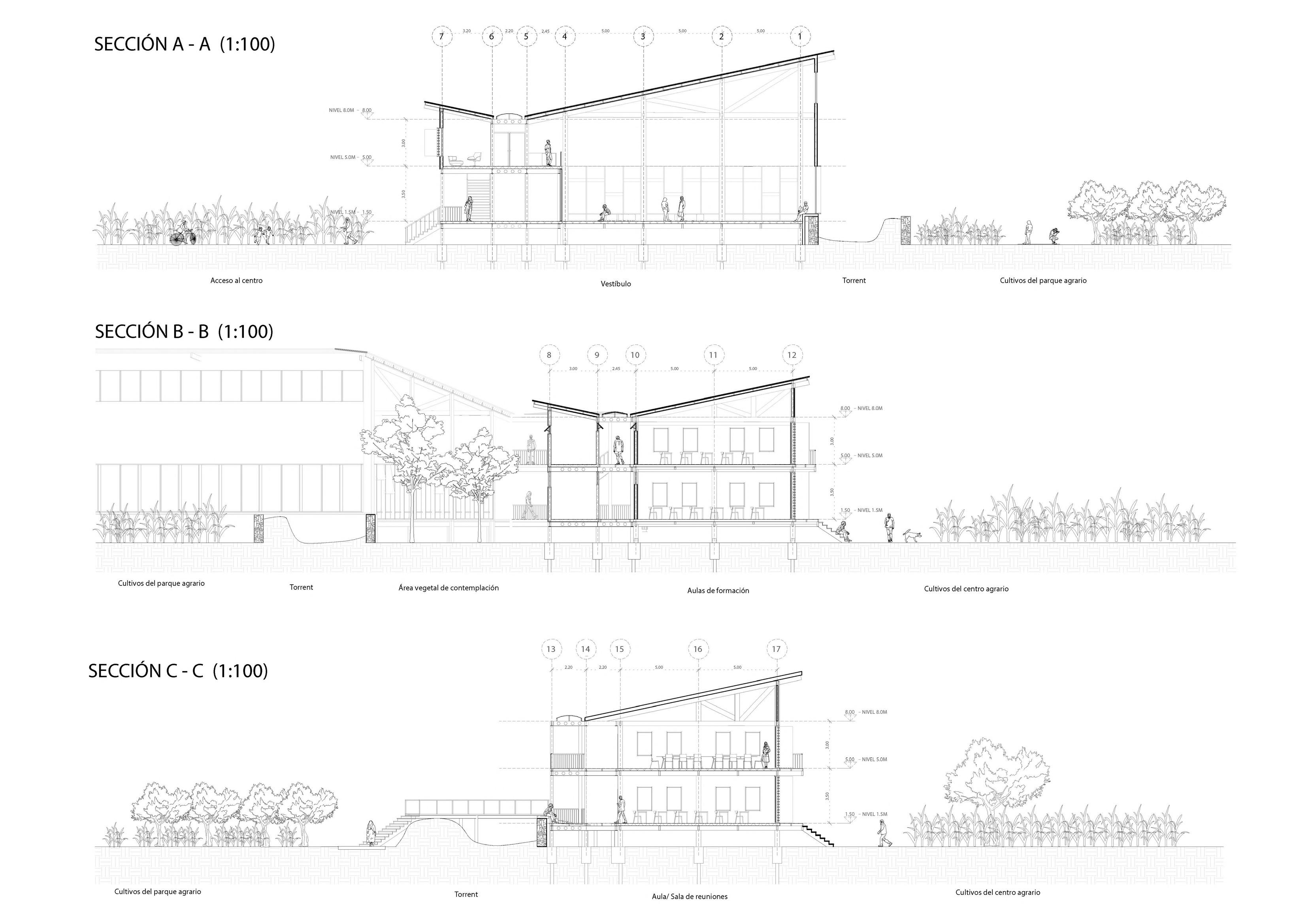

Sección A

Las secciones dan cuenta de la relación constante entre los cultivos, la arquitectura y el torrente, siendo este último el elemento que determina la disposición lineal de los bloques.

Sección B

En algunos momentos la relación que se busca con el entorno del parque agrario es visual, mientras que en otros se busca una conexión directa que da salida desde los espacios hacia los cultivos.

Sección C

La estructura del recorrido permite conectar los distintos bloques entre sí y con los espacios de servicios. Además, genera conexiones peatonales con los cultivos del otro costado del torrente.

14

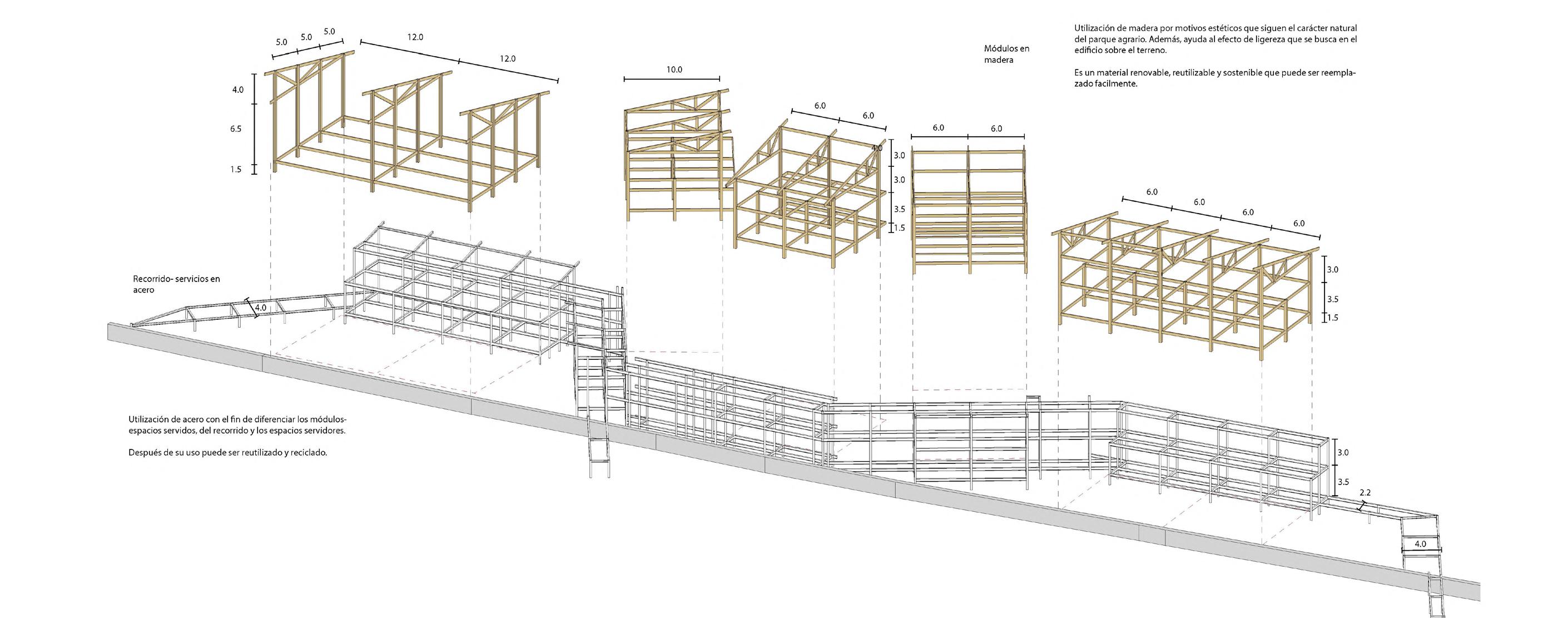

Axonometría estructural explotada

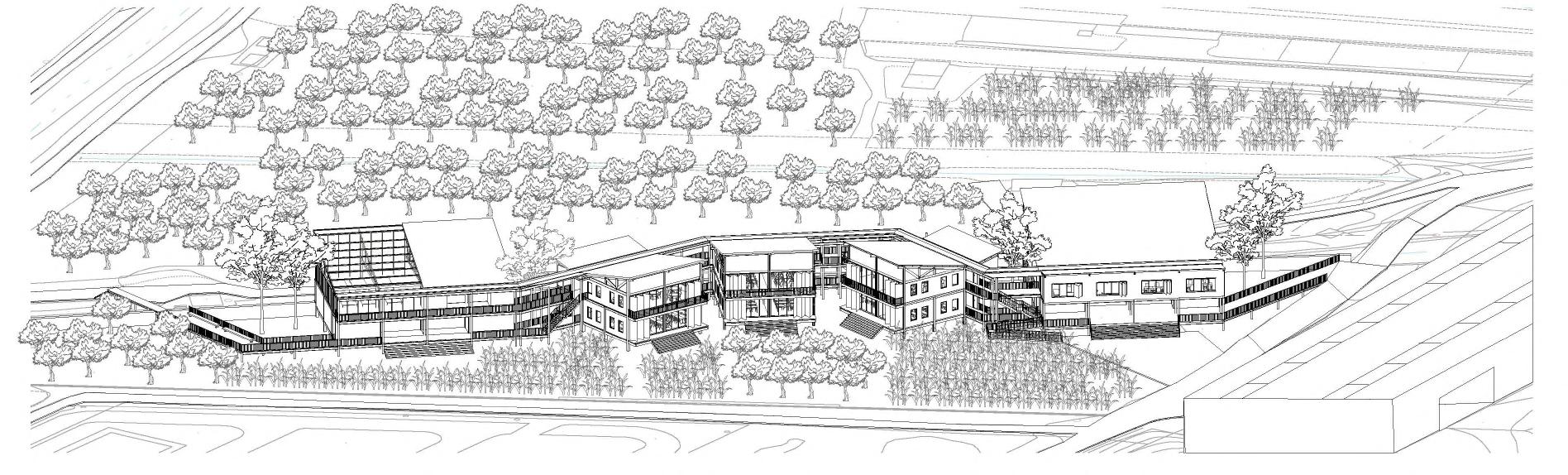

Axonometría
Recorrido - servicios en acero 15

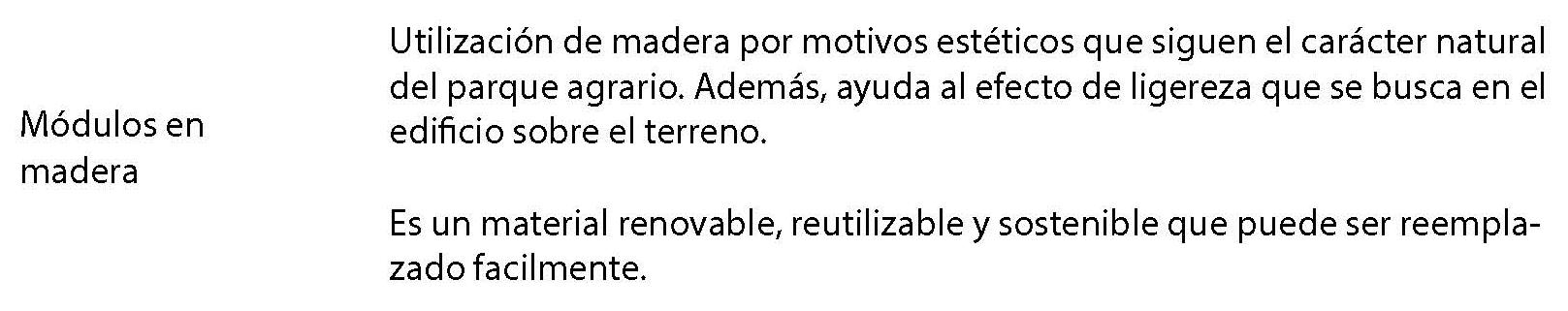

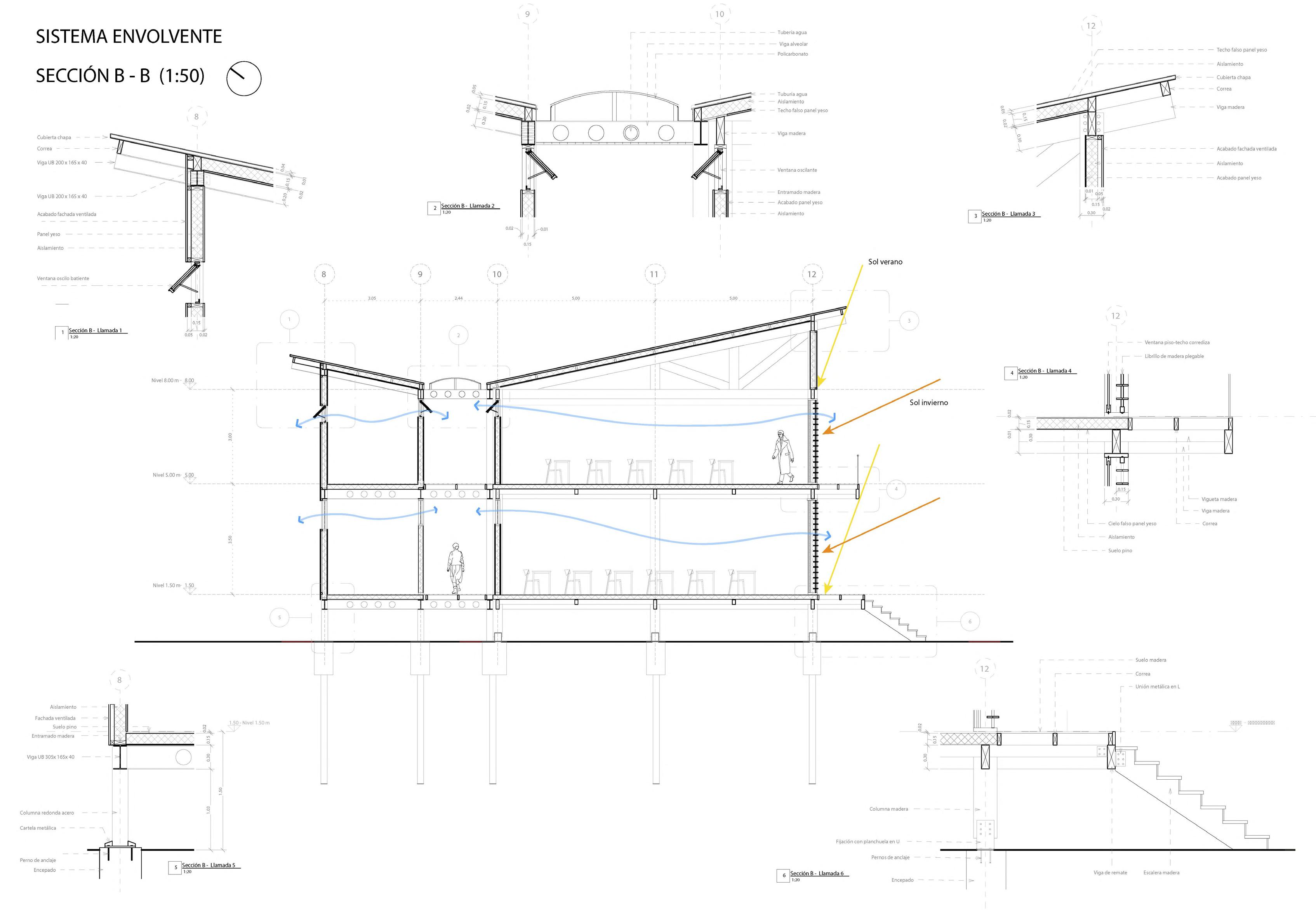

Sistema envolvente y bioclimática

16

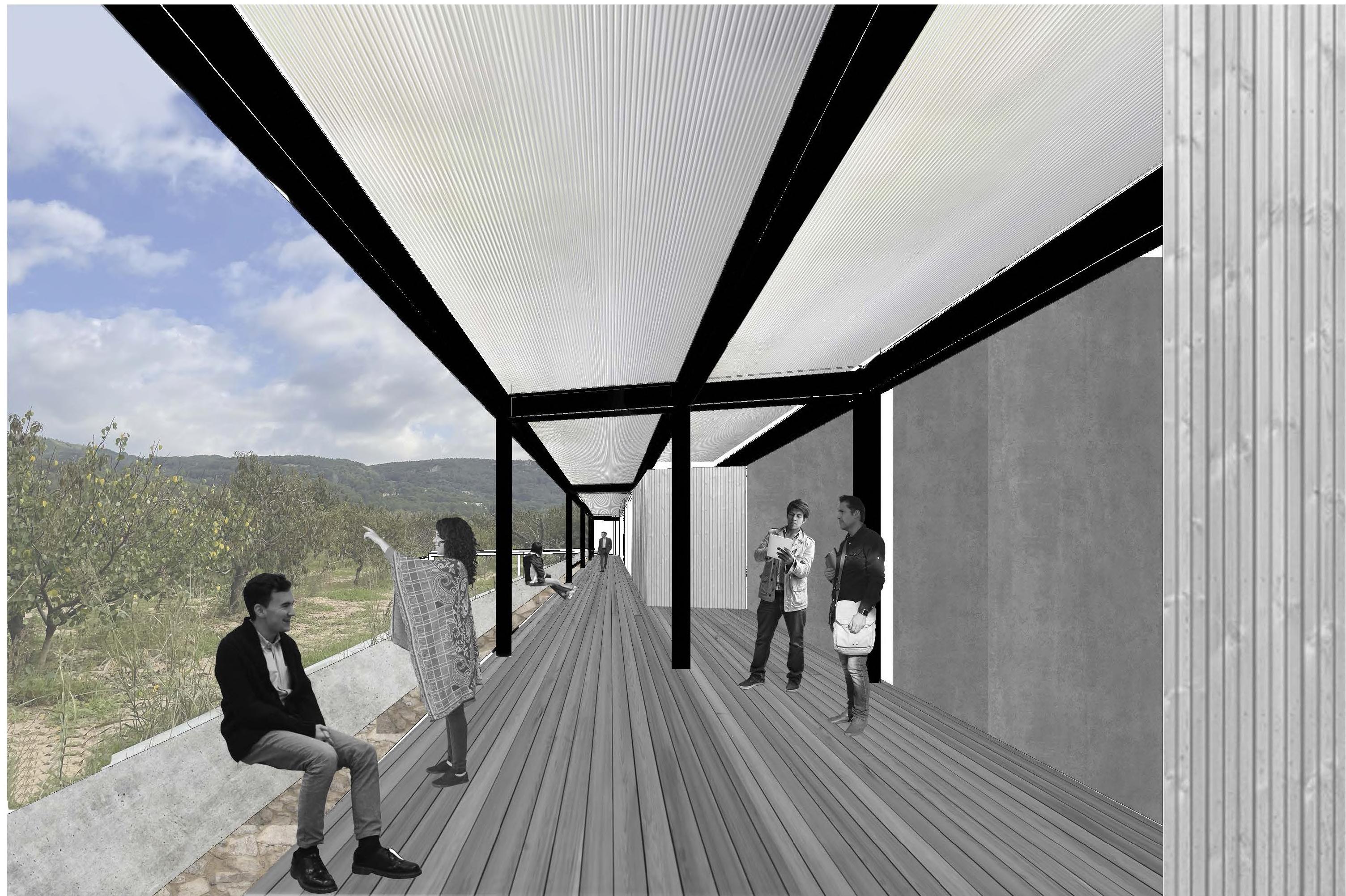

Recorrido junto al muro 17
18

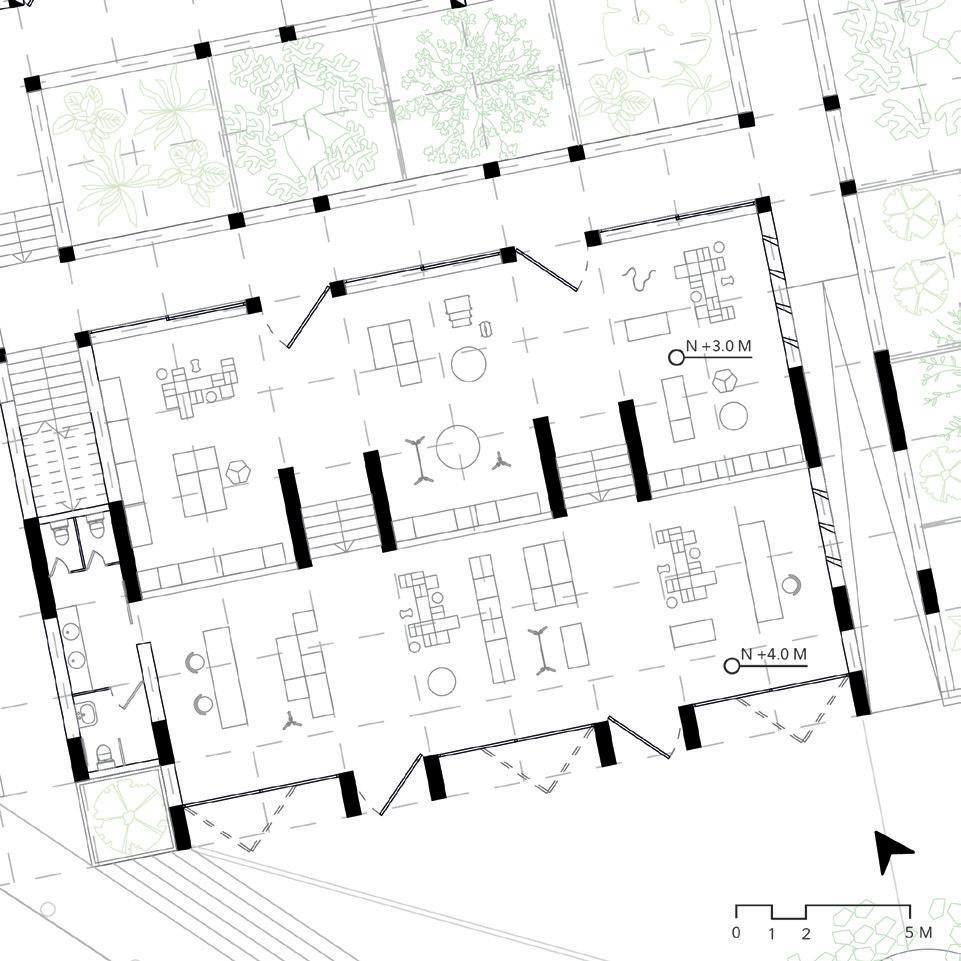

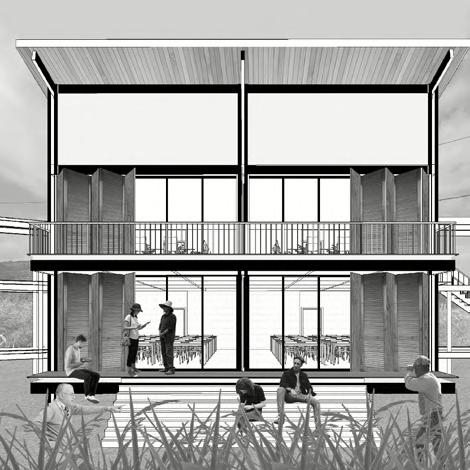

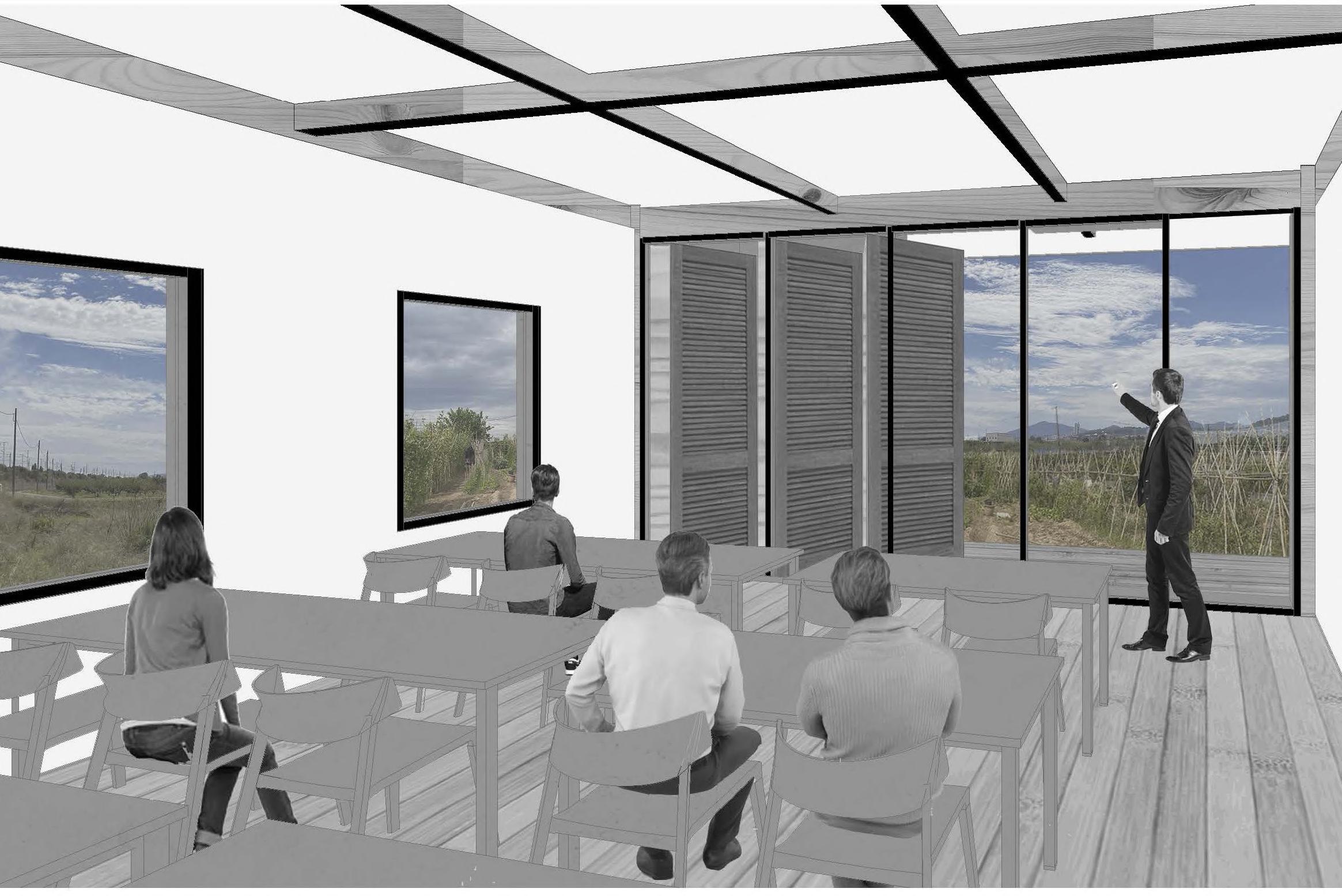

Interior de las aulas

Green & Blue Farm, fish & arts Market, Clinica ArqDis

Proyecto de trabajo con comunidades, 2021

Créditos: Clinica ArqDis, Facultad de Arquitectura y Diseño, Universidad de Los Andes.

Durante el primer semestre de 2021 tuve la oportundidad de trabajar en la Clínica ArqDis, en la cual trabajé con profesores y alumnos de la facultad en pro de la comunidad de pescadores de la isla de Providencia.

En la actualidad, el gremio de pescadores providenciano carece de un espacio que facilite su cadena productiva en la isla, por lo cual se trabajó en conjunto y en constante comunicación en este proyecto que buscaría fortalecer su práctica y crecimiento económico. En la etapa inicial trabajada, se realizó el esquema básico de un mercado donde se llevaría a cabo el procesamiento, almacenamiento y venta de la pesca en la isla. Además, se habilitarían espacios para la venta de productos agrícolas, de artesanías y de alimentos preparados.

El proyecto buscaría fortalecer el crecimiento económico de la isla, además de volverse en un punto de encuentro social y turístico.

Software utilizado

Autosdesk Revit,, Photoshop, Lumion, Illustrator

19

Objetivos del proyecto

Diagramas del esquema básico

INvolucrar a la comunidad

Continuar la tradición Involucrar a la comunidad

PROGRAMA

El mercado se ubicaría en un lote ubicado en el sector de San Luis, junto a la costa. Tendría un muelle de desembarque junto a un bloque techado para reparación de botes. Hacia el norte del lote se concentraría la actividad del mercado, con un bloque principal donde estaría el área de almacenamiento del pescado, cocina, venta y administración del mercado. Además se tendría un modulo más pequeño de servicios y unos modulos para la venta de cultivos y artesanías.

CONVIVIR CON LA NATURALEZA

Generar ECONÓM A

Convivir con la naturaleza Generar economía

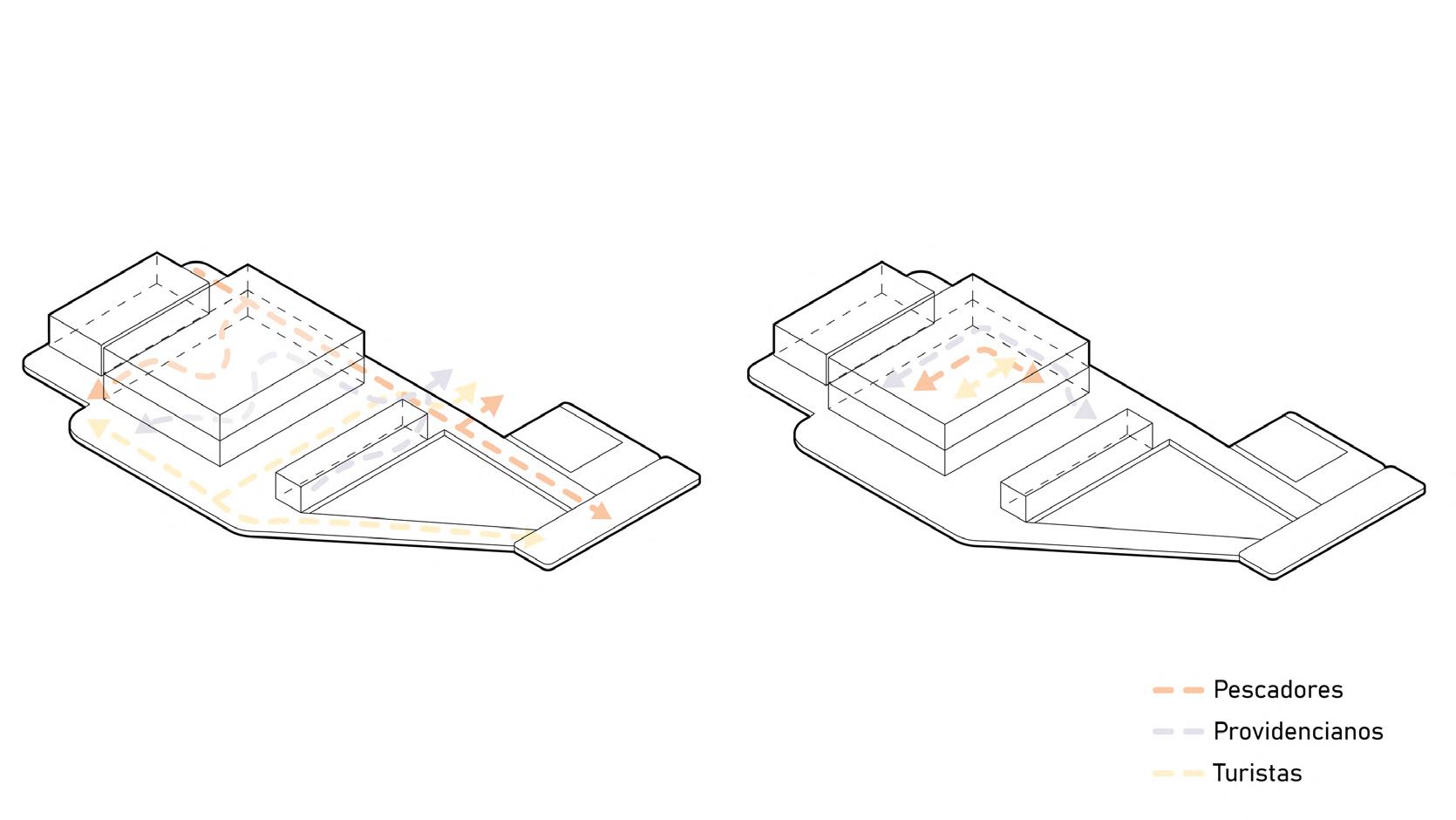

FLUJOS

A partir del muelle se dispondrían dos ejes de flujos independientes. El primero es para los pescadores, quienes harían el desembarque de sus productos y los transportarían por un costado para llegar al area de recibo, procesamiento y almacenaje. Del otro lado, junto a la costa habría otro camino para los turistas o visitantes, quienes llegarían directamente al área de venta y de restaurante.

LO ANCESTRAL
Piso 1 Piso 2
Refr. Refr. Refr. Freezer ?? PLANTA DESALINIZADORA CUARTO ELÉCTRICO CONTENEDOR 20´ HIELO CONTENEDOR PESCA CONTENEDOR AGRO CUARTO DE ASEO A D 1 2 3 4 5 6 7 MANEJO DE RESIDUOS 2000L 2000L 2000L 2000L COCINA BODEGA (BAJO ESC) B C VENTA PESCA Lavado Descabezado yeviscerado Fileteado/Curado Almacenaje Recibo Procesamiento Almacenaje Lavado Recibo 2 500 m 4 0 0 0 m AISLAMIENTO POSTERIOR AISLAMIENTO LATERAL ÁreadeAislamie 20
0.60
00.1 0.60 AREA DE CONSTRUCCION Refr. Refr. Refr. Freezer ?? PLANTA DESALINIZADORA CUARTO ELÉCTRICO CONTENEDOR 20´ HIELO CONTENEDOR PESCA CONTENEDOR AGRO CUARTO DE ASEO REPARACIÓN BOTES A D 1 2 3 4 5 6 7 MANEJO DE RESIDUOS 2000L 2000L 2000L 2000L Espacio para reforestacion MANGLE BLANCO COCINA BODEGA (BAJO ESC) B C VENTA PESCA VENTA AGRO VENTA ARTESANÍA Lavado Descabezado yeviscerado Fileteado/Curado Almacenaje Recibo Procesamiento Almacenaje Lavado Recibo 2 5 0 0 m 3.000 m 4 000 m AISLAMIENTO POSTERIOR AISLAMIENTO LATERAL AISLAMIENTO FRONTAL Área d e Aislamientode Drenaje o Gulli e
21

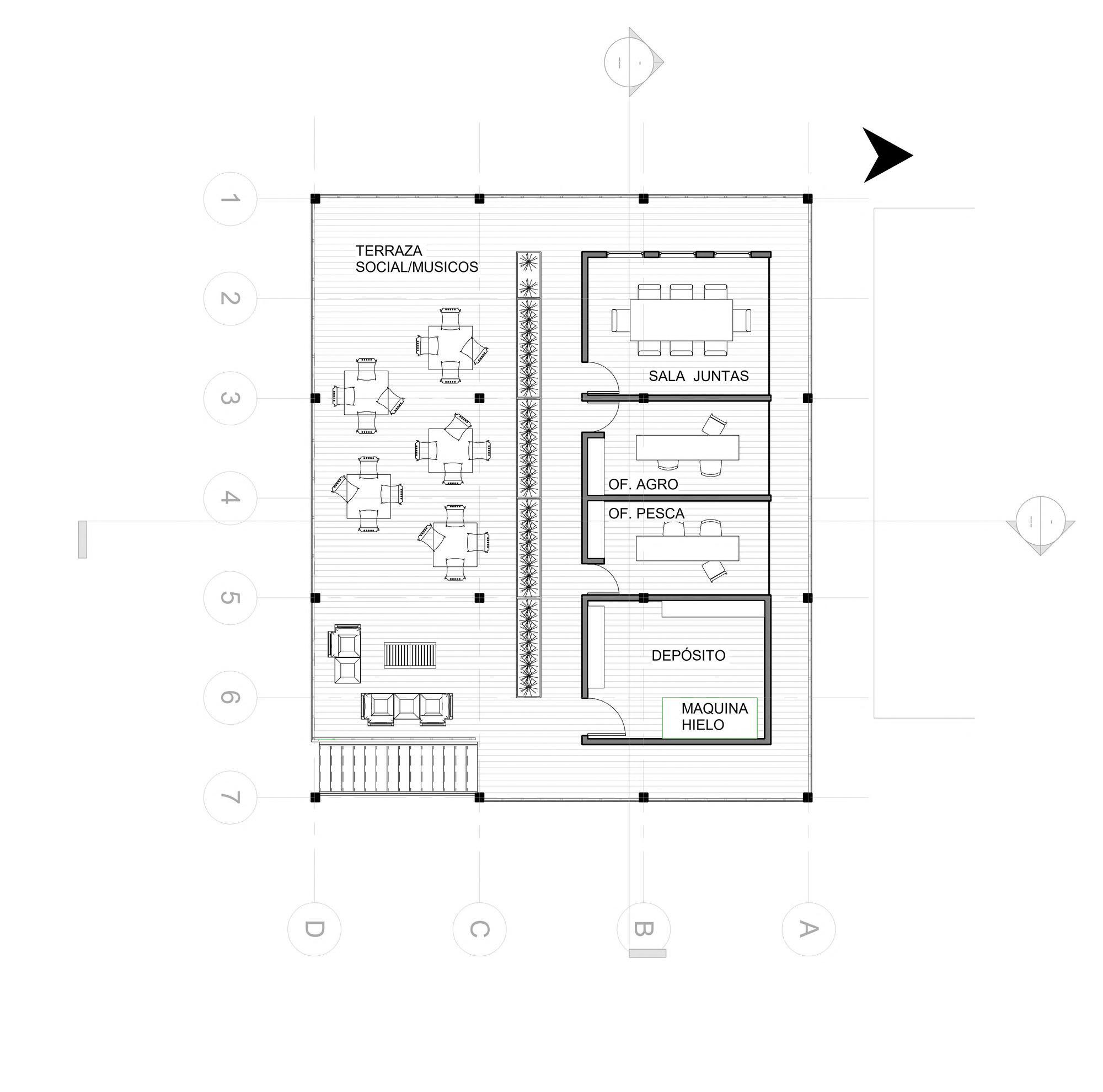

Planta 1

Planta 2

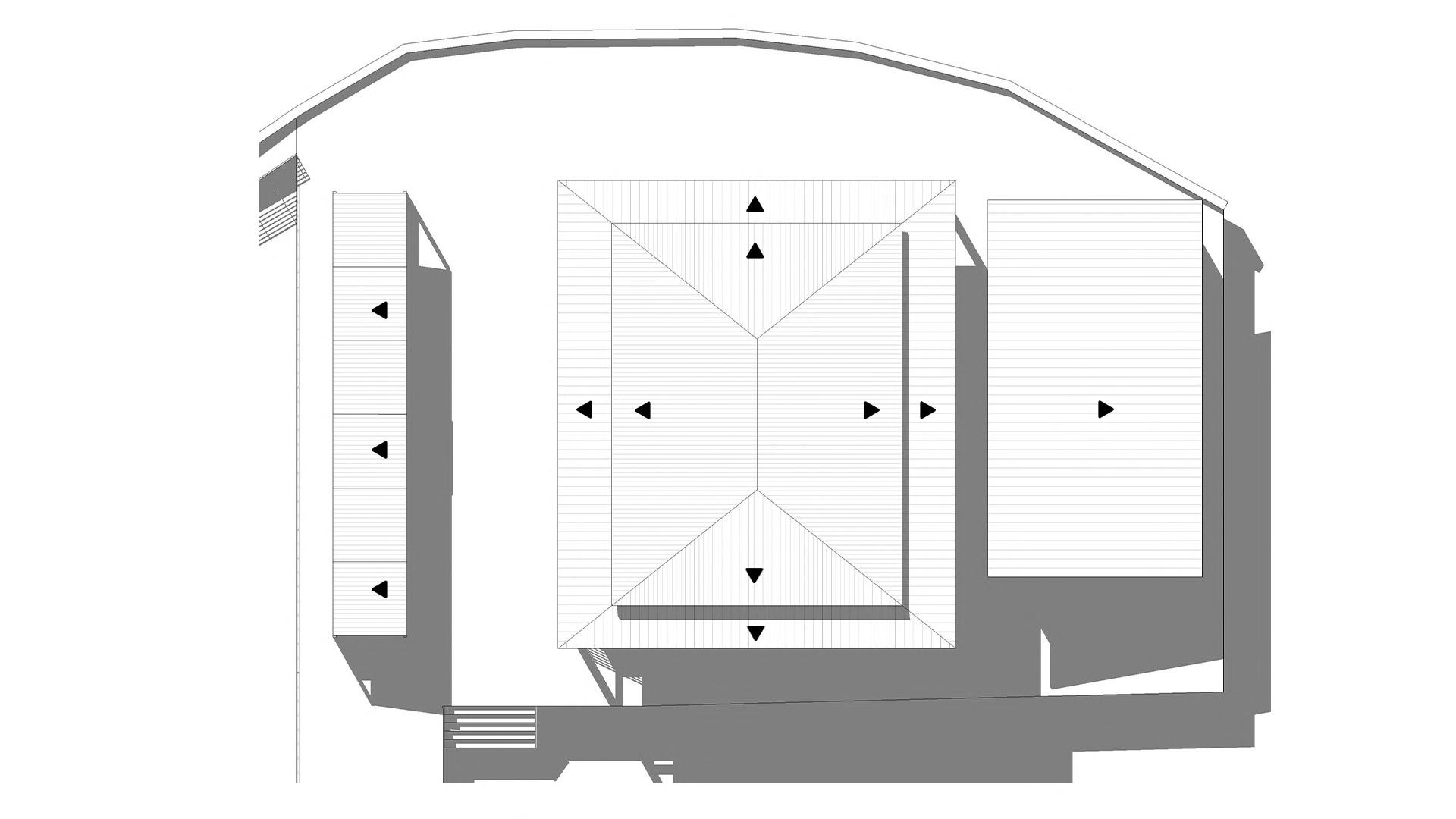

Planta de cubiertas

2
ESTRUCTURA piso
22

Para la estructura del módulo principal se aprovecharían dos contenedores de 20 litros existentes que se adecuarían como cuartos fríos de almacenaje y se aprovecharían como puntos de apoyo dentro de una estructura de madera complementaria.

Tanto la estructura, como los acabados y la cubierta seguirían el modelo de la arquitectura vernacular isleña. Esta habla de la tradición constructiva de Providencia y está diseñada para resistir las tormentas y huracanes que se dan en el lugar.

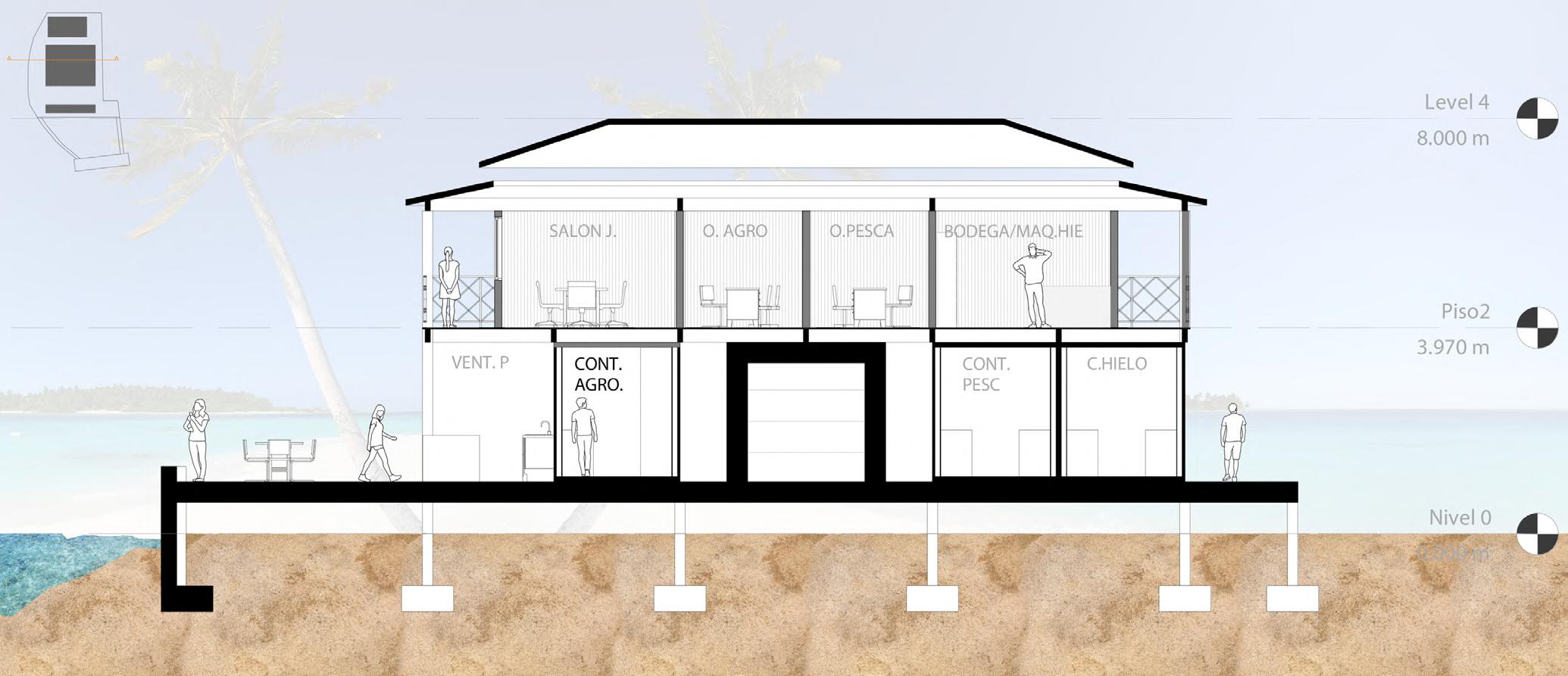

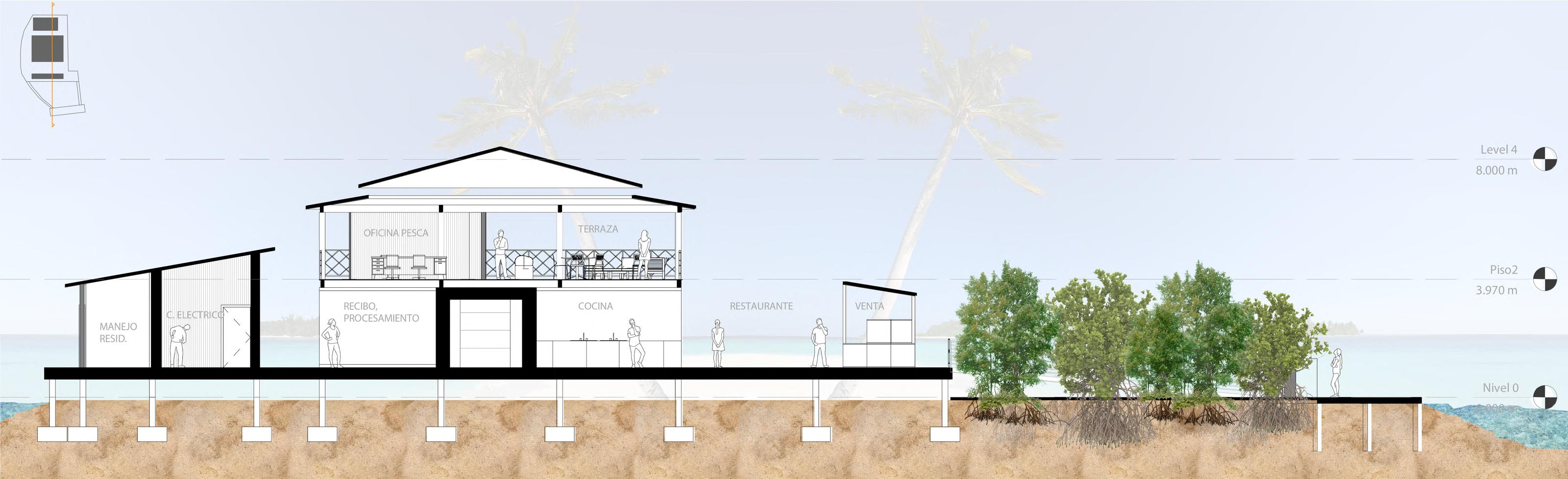

Sección B - B”

Sección A - A”
23

Render acceso desde interior de la isla

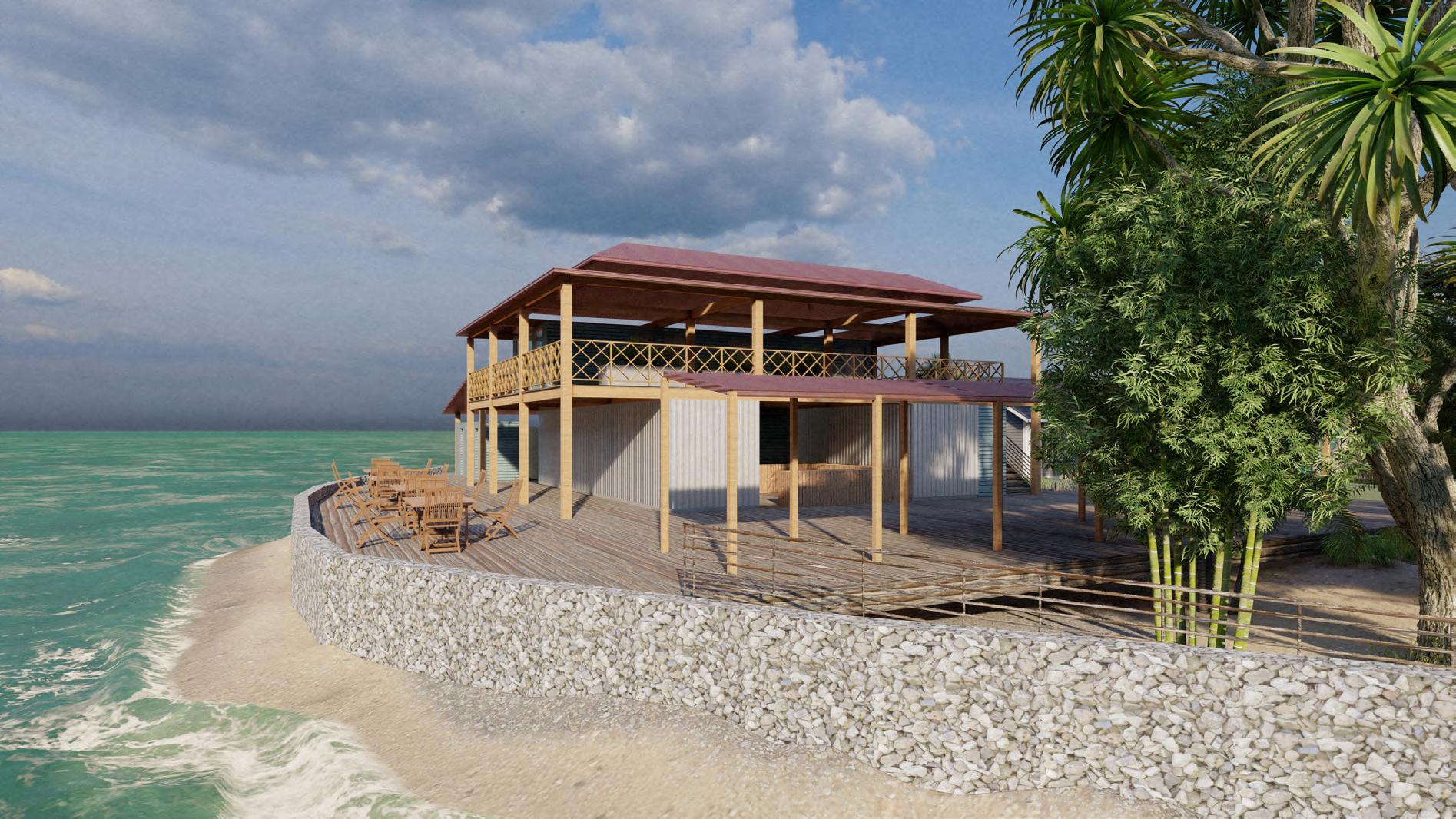

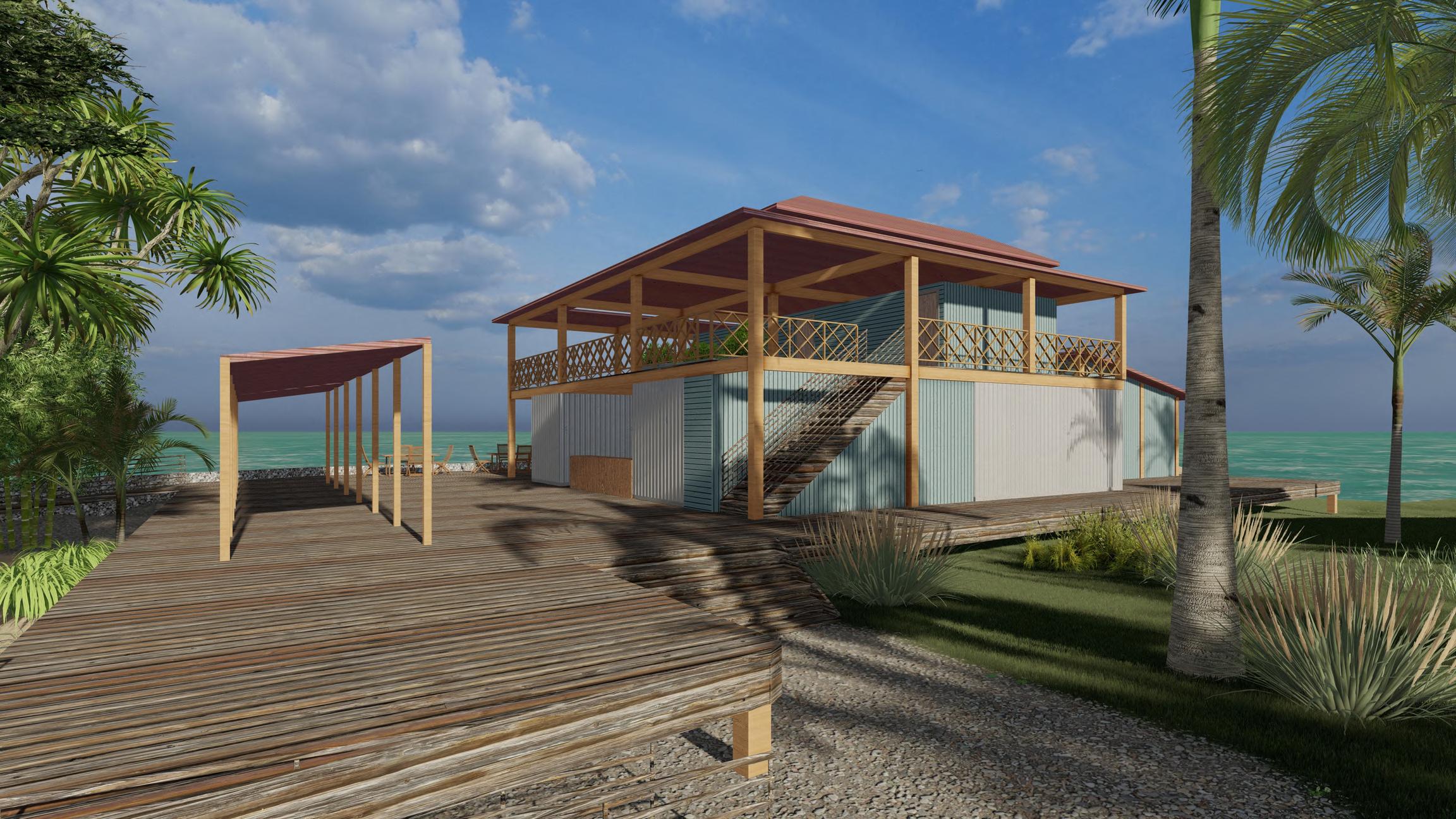

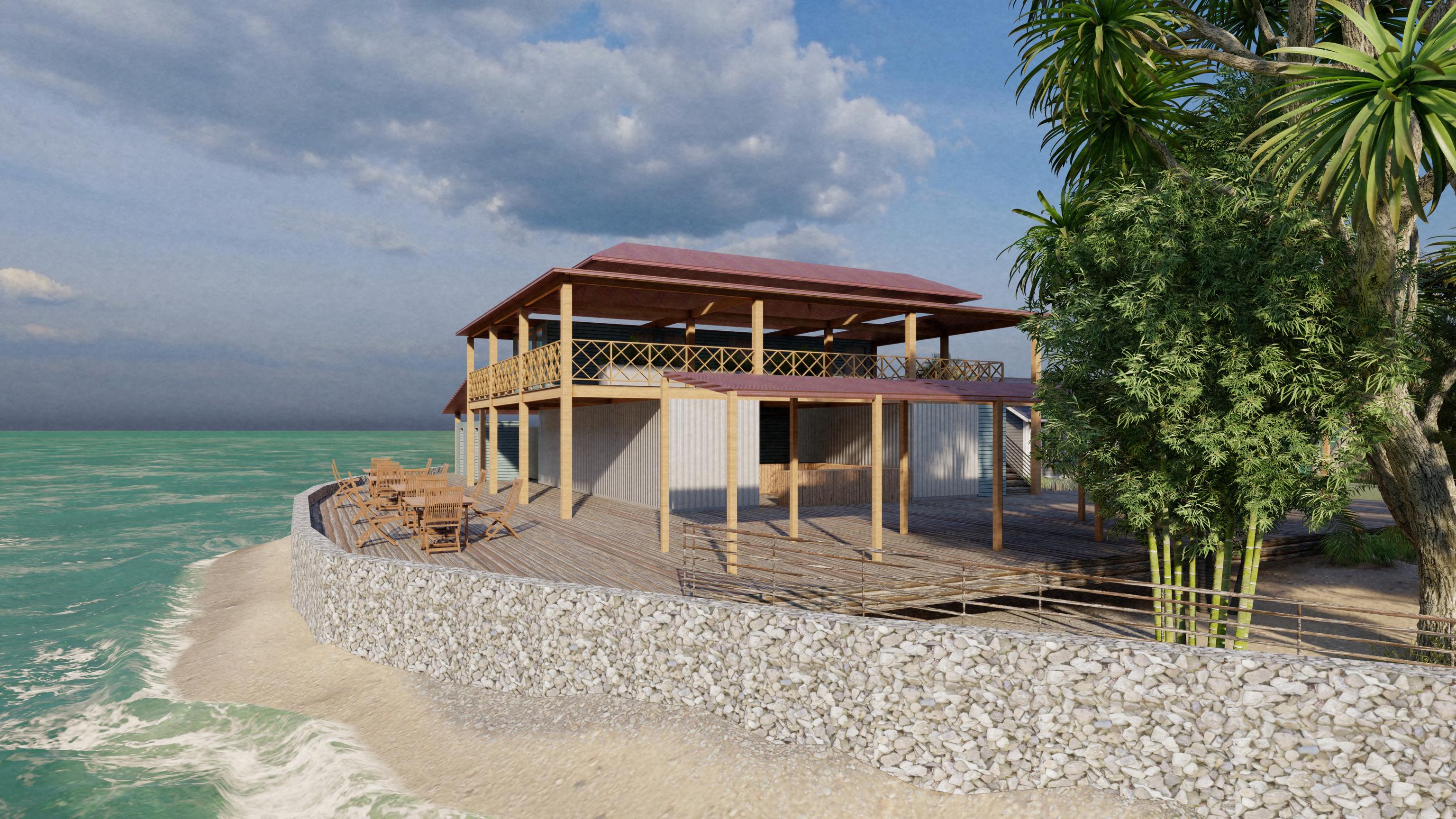

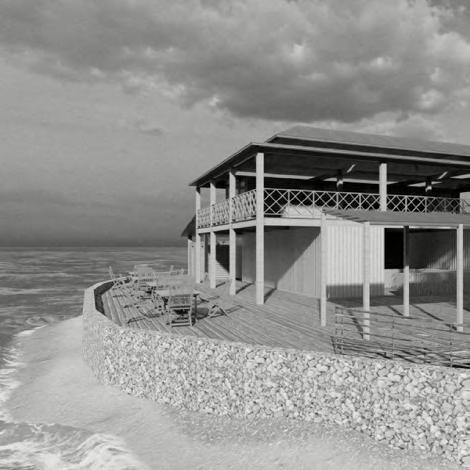

Render vista desde la costa

24

Concurso Maré-Cidade, El manglar urbano

Concurso de ideas para estudiantes, 2020

Compañeros de trabajo: Juanita Echeverry, Santiago Unda

El concurso llamaba a estudiantes de arquitectura y urbanismo de todo el mundo para la generación de propuestas y soluciones innovadoras y sostenibles para la integración del conjunto de favelas de la zona norte de Río de Janeiro, con el resto de la ciudad. Además se debía tener en cuenta las problemáticas y necesidades encontradas en el sector predeterminado: una zona de favelas junto a una vía de gran circulación, actualmente ocupada por almacenes y edificios industriales, gran parte de ellos en abandono y desuso.

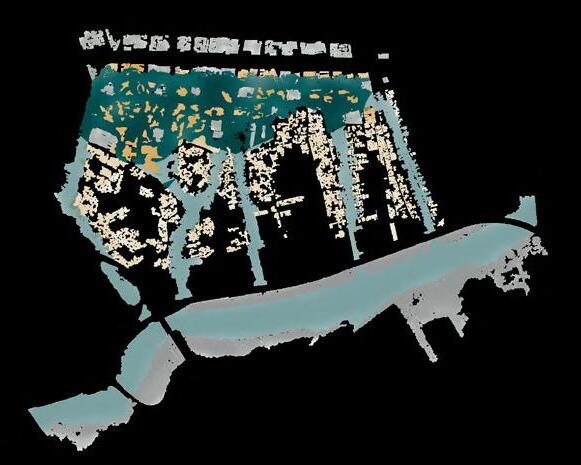

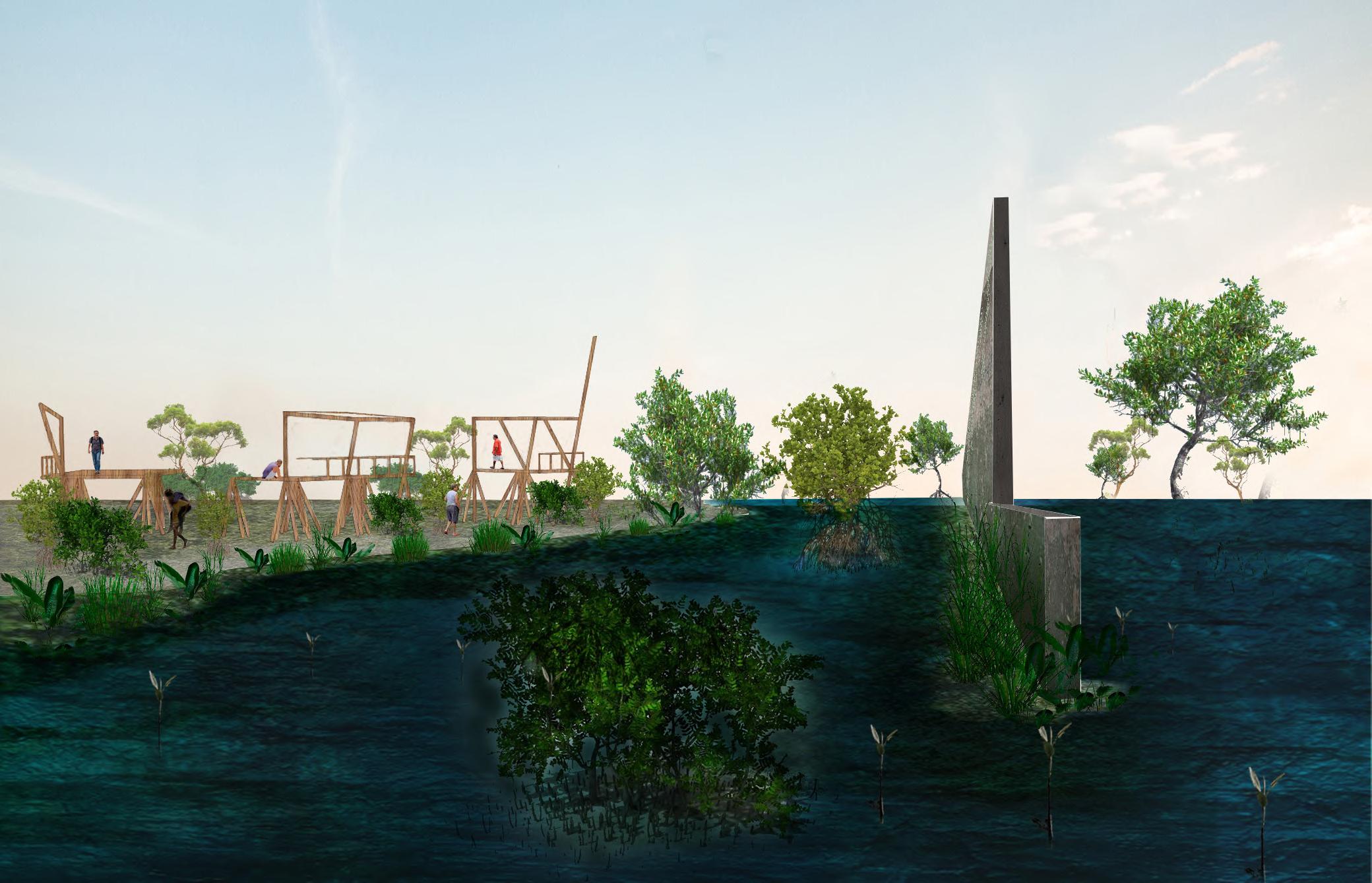

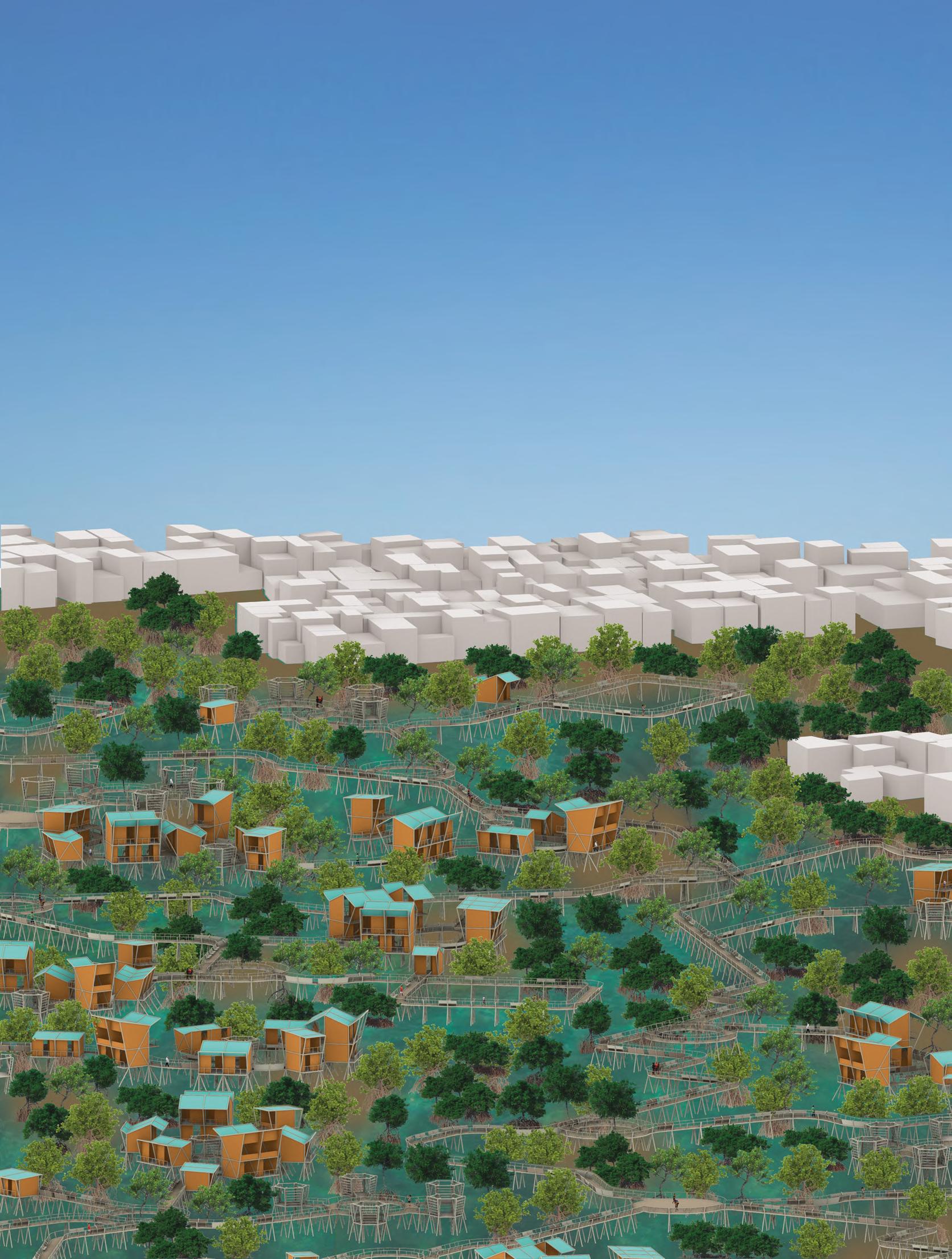

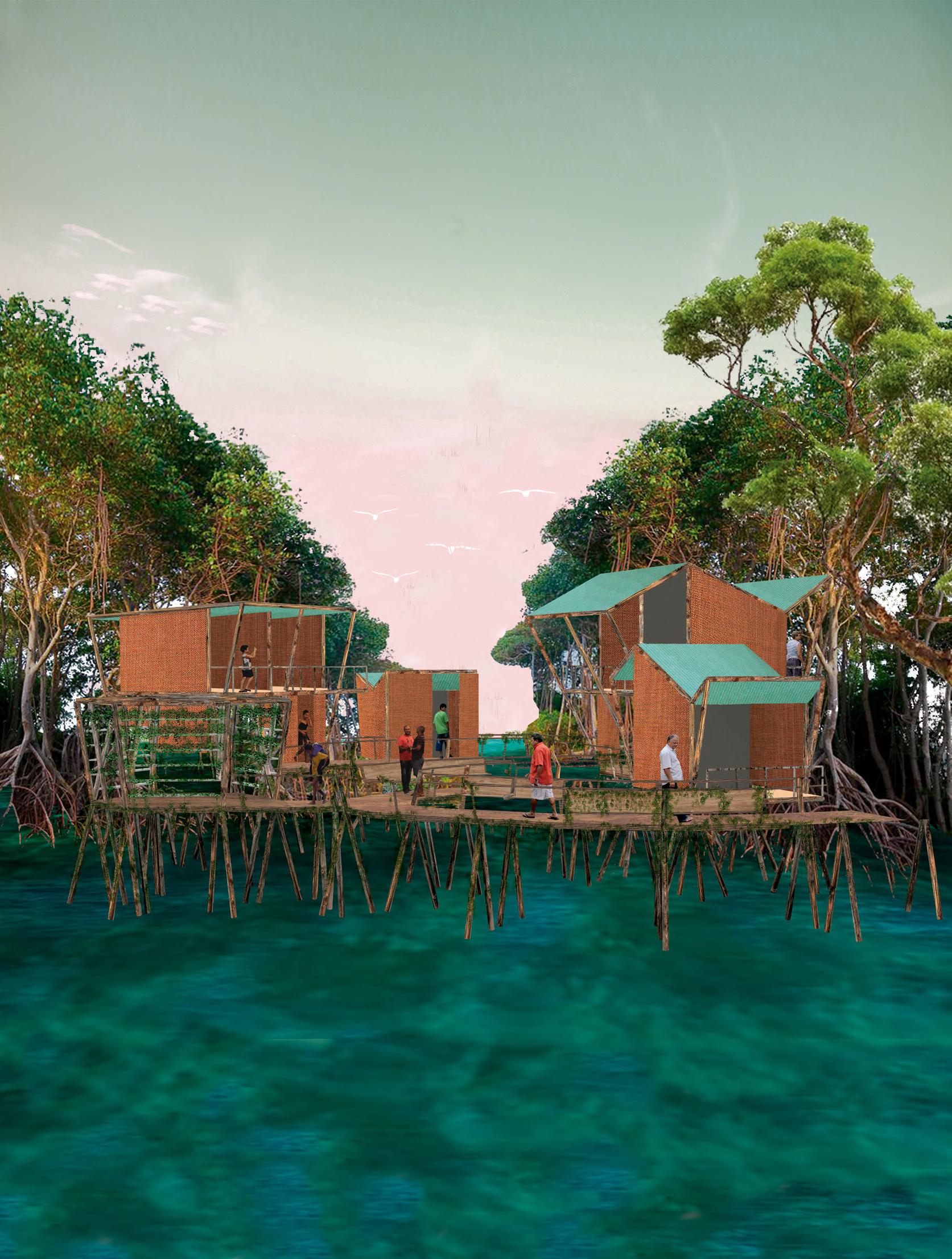

El planteamiento realizado junto con mis compañeros se basa en la renaturalización del ecosistema de manglar que existía previamente en el sector de Maré. Este nuevo entorno se complementaría con un sistema de vivienda y de equipamientos urbanos con estructuras palafíticas que respetarían el entorno. El sistema permitiría a los habitantes generar vínculos con el entorno y generar cierta sostenibilidad y productividad para auto abastecerse.

Software utilizado

Rhinoceros, Photoshop, Illustrator

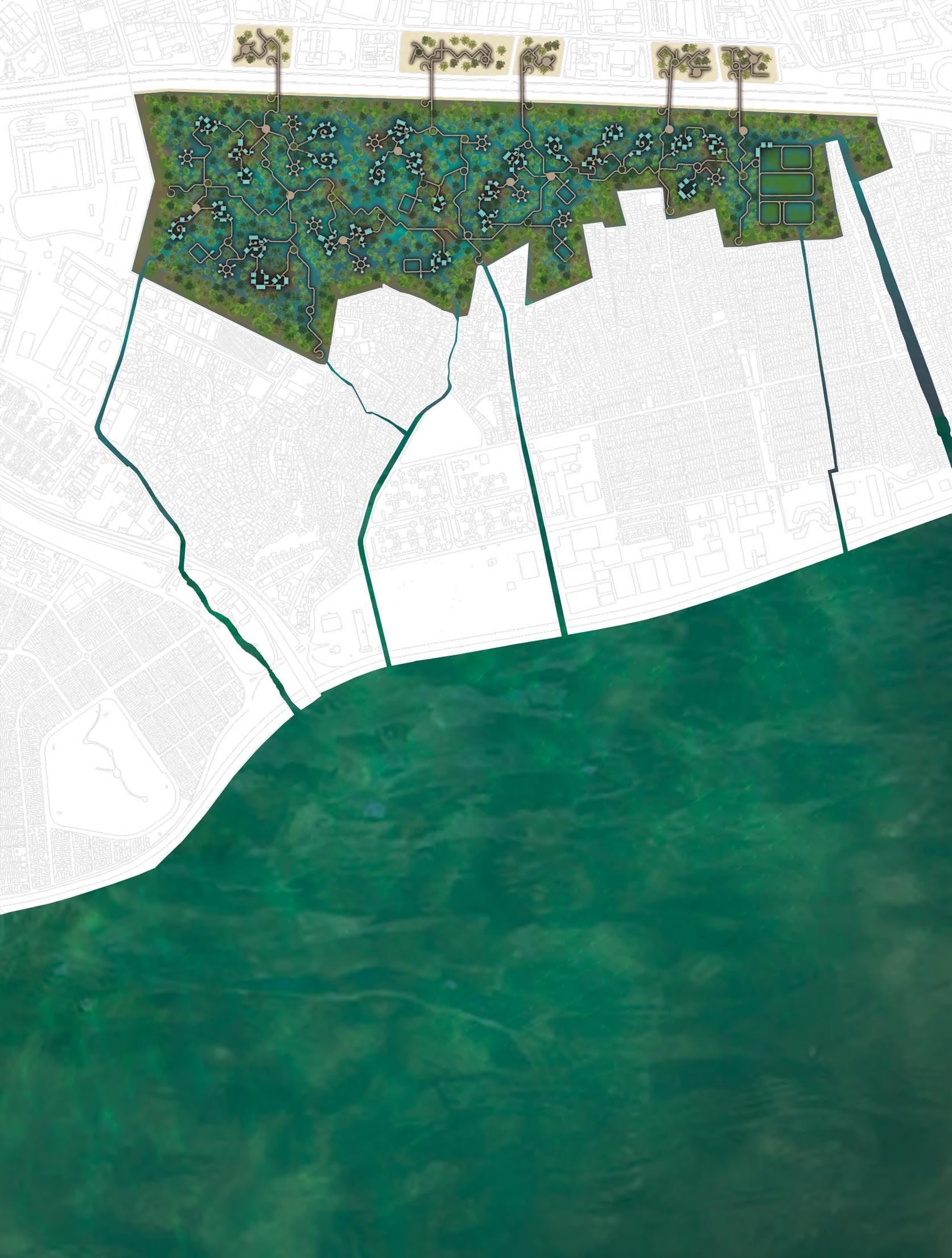

URBAN MANGROVE WHY A MANGROVE? HISTORY ECOSYSTEM SERVICES URBAN MANGROVE SUSTAINABLE LIVABLE PRODUCTIVE CHARACTERISTICS NATURALIZE. REVITALIZE. TRANSFORM. Before being what it is today, Maré used to be a swampy land surrounded by Mangrove ecosystems where locals constructed palatial houses and practiced fishing for their survival Coastal fauna nursery Hurricanes, typhoons and flood dampers Retard coastal erosion Sequester carbon and remove pollutants from the water Serves as a transitional device between the city and the ocean. The concept revolves around the idea of imagining a mangrove ecosystem within a urban context, which implies the aparition of housing, cultural facilities and mobility systems, all in all respecting and protecting the natural integrity of the mangrove. Responsable fishing Beekeping Ecotourism Food production through community orchards Sustainable in the means of: Local communities carry orchards for propagules Locals take care of the mangrove Ecosystem services are sold to public services companies Communitary, tourist and institutional life amongst nature Rethinking the ways of life in the city
25

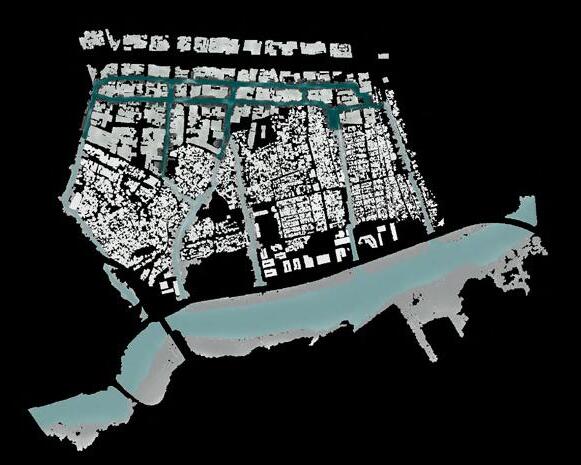

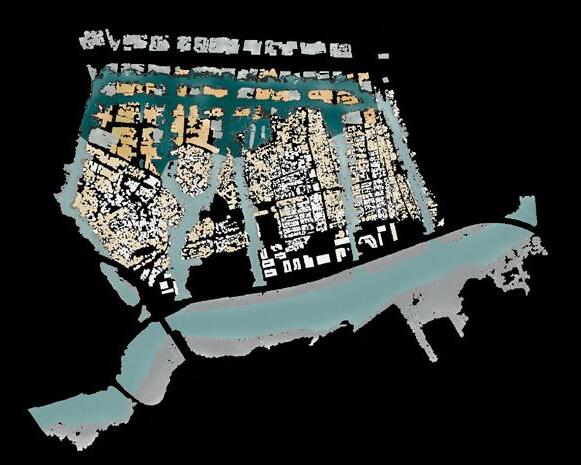

El plantemiento tuvo en cuenta la temporalidad para poder llevar a cabo la renaturalización del ecosistema de manglar, la demolición de las construcciones existentes y la posterior aparición de la arquitectura propuesta.

METAMORPHOSIS WATER SOIL LIFE Street demolition Ground modelation Opening of channels to sicure constant water flow Demolition of constructions Ground improvement by bioremediation (with microorganisms) Water cleanse- establishment of phytoremediation ponds. Further water spread is allowed for greater land inundation, prior to the planting of propagules nature making its way
purify to be reborn. let on grow.
back.
26

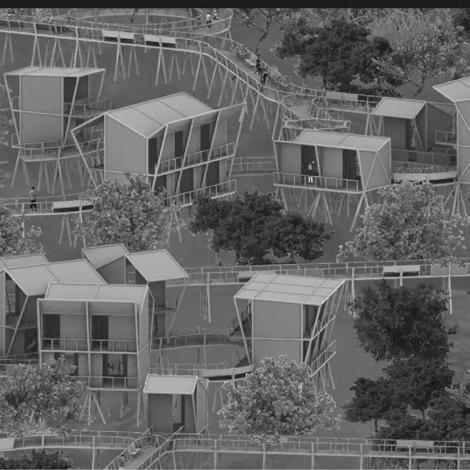

La “arquitectura de manglar” fue planteada de manera sistemática por medio de tres tipos de construcciones: las viviendas de 1 piso, las de dos pisos y las huertas y demás equipamientos. Estos se unirían por medio de senderos elevados que armarían un sistema urbano orgánico y vinculado con el ecosistema.

MANGROVE ARCHITECTURE 1 FLOOR 2 FLOORS COMMUNITY ORCHARD HOUSING MODULES
27

Se responde al reto con un sistema urbano y ecológico que recuerda el origen natural del lugar. Este se adapta a las necesidades de los habitantes y da luces de cómo podemos progresar mientras co-habitamos en armonía con la naturaleza.

LIVING IN THE MANGROVE ROUNDABOUT & PLAZA HOUSING COMPLEXES WALKWAYS INSTITUCIONAL AND COMMUNITARY SPACES ORCHARDS & BEEKEEPING PHYTOREMEDIATION PONDS HOUSING MODULES FISHING
28

Diplomado Bim Revit para Arquitectura, Naska digital

Diplomado en el manejo de Revit.

El diplomado Bim Revit para Arquitectura acredita en el uso del programa Revit para la generación de proyectos dentro de la metodología BIM, por medio del modelado de un proyecto de selección propia.

Para el curso elegí el proyecto NIU Coliving de CRAFT arquitectos y a partir de su modelado logré sacar una documentación detallada, realizar análisis solares y energéticos, generar opciones de diseño y de fases, generar tablas de cuantificación y cualificación de elementos y de materiales, simulaciones constructivas por medio de NAVISWORKS, renders, diseño de familias, entre otras herramientas ofrecidas por el programa.

El cumplimiento del curso otorga un diploma con acreditacion internacional otorgada por autodesk.

Software utilizado

Revit, Navisworks, Enscape.

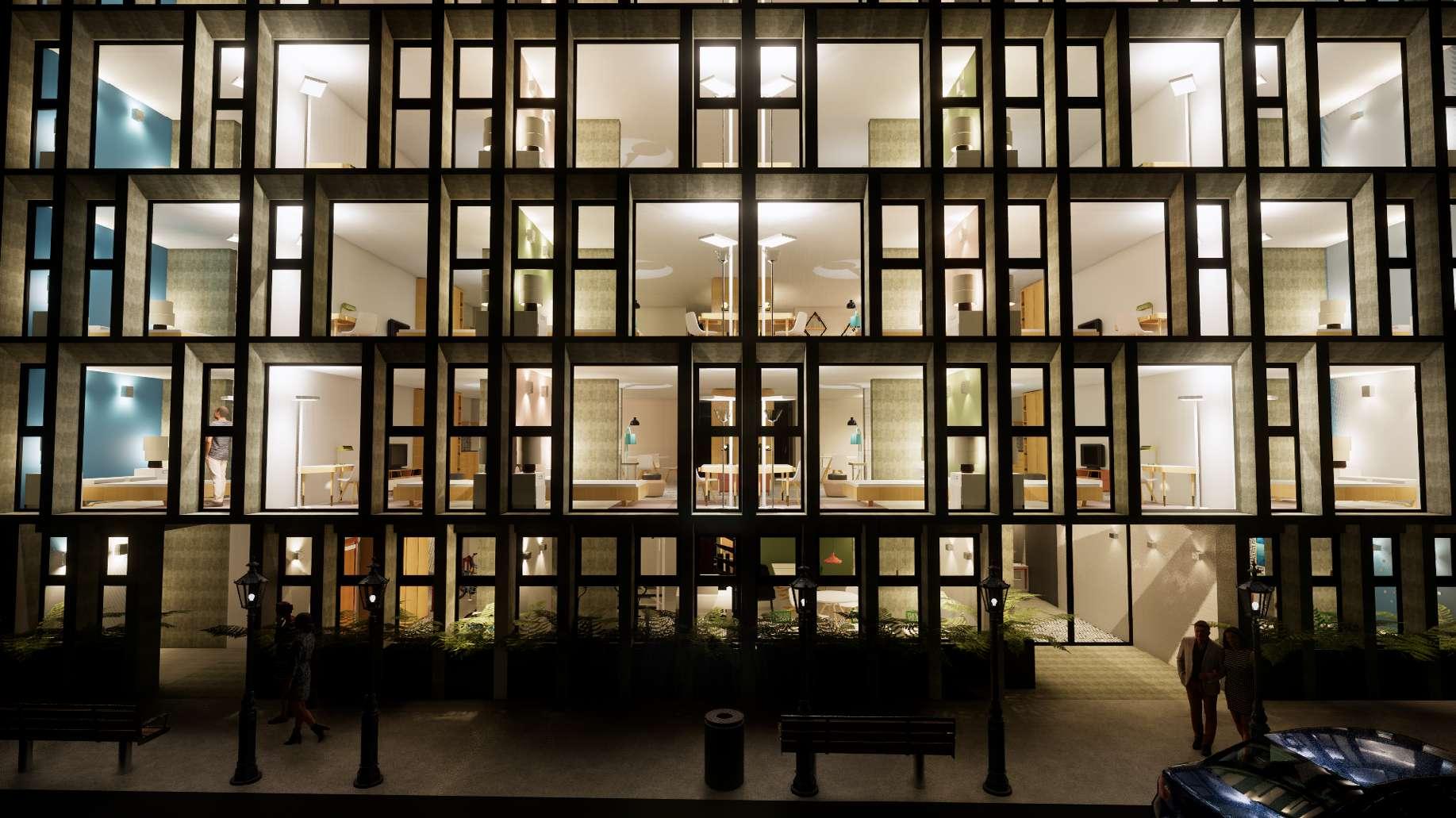

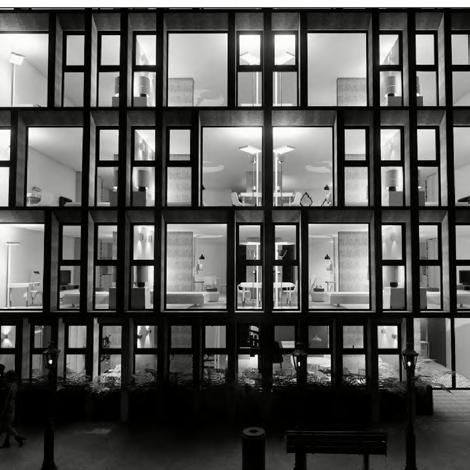

Render de fachada, utilizando Enscape
2020
29

El proyecto utilizado para el proyecto de modelado en cuestión fue NIU Coliving, un edificio residencial de 3500m2, el cual busca la generación de comunidad por medio del espacio habitado. Esto se logra por medio de la mezcla de unidades de habitación independientes, mezcladas con una variedad de espacios compartidos generados para la interacción y el intercambio social. Todo en búsqueda de generar un sentido de pertenencia y una apropiación sobre el espacio que se habita.

El desarrollo del modelado y la aplicación de las herramientas aprendidas en Revit, por medio del proyecto NIU Coliving fue bastante interesante con respecto a la modulación de los espacios, el manejo inicial de grupos para la repetición de elementos de las residencias, la aplicación de distintas materialidades, colores y texturas. También el manejo de estructuras de muros y pisos, el desarrollo de familias para que armonizaran con los espacios,además del desarrollo de la fachada modular que otorga personalidad al edificio y a los espacios interiores.

Edificio en su contexto Modelo estructural

Proyecto: Ubicación: Diseñador: Plano: Código del proyecto: NCL_A_MO_Modelo 3D Site NIU Coliving CRAFT Arquitectos Ciudad de México, México NCL No.DescriptionDate 1 1 2 2 3 3 4 4 5 5 6 6 7 7 B B C C D D E E F F G G H H K K J A A 1 1 2 2 4 4 5 5 7 7 B B C C D D E E F G G H H K K J A A A300 A300 Scale Checked by Drawn by Date Project number Proyecto: Ubicación: Diseñador: Plano: Código del proyecto: 1 100 NCL_A_PL_Niveles PB Planta tipo Amobladas Project Number 09/27/20 Esteban Carvajal Naska Digital A102 Ciudad de México, México 100 A_Planta Base N+0.00m (A) 1 1 100 P1 N +3.00m (p.tipo pisos 1-4) (A) 2 No.DescriptionDate 2 2 3 3 5 5 6 6 B B C C D D E E F G G H H K K J A A A300 A300 4.000 4.000 4.000 4.000 4.000 4.000 24.000 4.000 3.000 2.500 4.000 2.700 2.200 2.700 4.000 2.500 3.000 19.590 1.980 7.780 2.480 4.370 3.780 3.780 3.780 3.780 2.250 2.720 3.780 1 2 3 4 5 6 7 B C D E F G H K J A A300 A300 100 P5 N+13.80m (S/A) 1 1 100 P.CUBIERTA N+16.50m 2
Planta Base N 0.00m P1 N +3.00m (p.tipo pisos 1-4)
A_PB N+0.00m 0.000 P1 N +3.00m (P.Tipo P1-P4) 3.000 P2 N +5.70m (A) 5.700 P3 N+8.40m (A) 8.400 P4 N+11.10m (A) 11.100 P5 N+13.80m (S/A) 13.800 1 4 5 6 7 NE +2.95m 2.950 NE +5.65m 5.650 NE +8.35m 8.350 NE +11.05m 11.050 NE +13.75m 13.750 NE -0.05m -0.050 A_Cimentación -2.05m -2.050 P.CUBIERTA N+16.50m 16.500 A_PB N+0.00m 0.000 P1 N +3.00m (P.Tipo P1-P4) 3.000 P2 N +5.70m (A) 5.700 P3 N+8.40m (A) 8.400 P4 N+11.10m (A) 11.100 P5 N+13.80m (S/A) 13.800 1 2 4 5 6 7 NE +2.95m 2.950 NE +5.65m 5.650 NE +8.35m 8.350 NE +11.05m 11.050 NE +13.75m 13.750 NE -0.05m -0.050 A_Cimentación -2.05m -2.050 P.CUBIERTA N+16.50m 16.500 Proyecto: Ubicación: Diseñador: Plano: Código del proyecto: NCL_A_CO_Cortes transversales NIU Coliving CRAFT Arquitectos Ciudad de México, México NCL 1 100 Sección 1 1 1 100 Sección 4 2 No.DescriptionDate Muros Elementos Cimentación LEYENDA Modelo Estructural Modelo estructural 1
P5 N+13.80m P.CUBIERTA N+16.50m Sección 1 Sección 2
30

FAMILIA PERSONALIZADA MESÓN DE COCINA

FamiliaPuertaBaño_Axo 1 FamiliaPuertaBaño_Frente 2 FamiliaPuertaBaño_Planta 3

Parámetros utilzados:

Material Base

Material Salpicadero Altura Salpicadero

Profundidad mesón

Separación Cajones

Total

FAMILIA PERSONALIZADA PUERTA DE ESPACIOS COMPARTIDOS

FamiliaPuertaBaño_Axo

de Puertas/Largo mesón

FamiliaPuertaSocial_Axo 4 FamiliaPuertaSocial_Frente 5 FamiliaPuertaSocial_Planta 6

No.DescriptionDate

FamiliaPuertaSocial_Axo 4 FamiliaPuertaSocial_Frente 5

FAMILIA PERSONALIZADA MESA DE NOCHE FAMILIA PERSONALIZADA LAMPARA ALTA (RESIDENCIAS)

FAMILIA PERSONALIZADA PUERTA DE RESIDENCIAS

Parámetros utilzados:

Material hoja

Grosor dilataciones Altura Dilataciones Delgadas Separación Dilataciones manija

Planta de cuartos con su respectiva cuantificación de áreas Espacio

FamiliaLamparaAlta_Axo 9 FamiliaLamparaAlta_Frente 10

FamiliaMesadeNoche_Axo 7 FamiliaMesadeNoche_Frente 8

Diseño y personalización de familias

FamiliaPuerta(R)Atras 7 FamiliaPuerta(R)Arriba 8

Simulación de fases constructivas

P1 N +3.00m (P.Tipo P1-P4) 3.000 2.450 P1 N +3.00m (P.Tipo P1 P4) 3.000 0.120 Checked by Drawn by Date Project number Proyecto: Ubicación: Diseñador: Plano: Código
Project Number NIU Coliving CRAFT Arquitectos 08/23/20 Esteban Carvajal Naska Digital A105 Ciudad de México, México NCL Sección esp.repre 1 1 1 : 50 Sección esp.repre 2 2

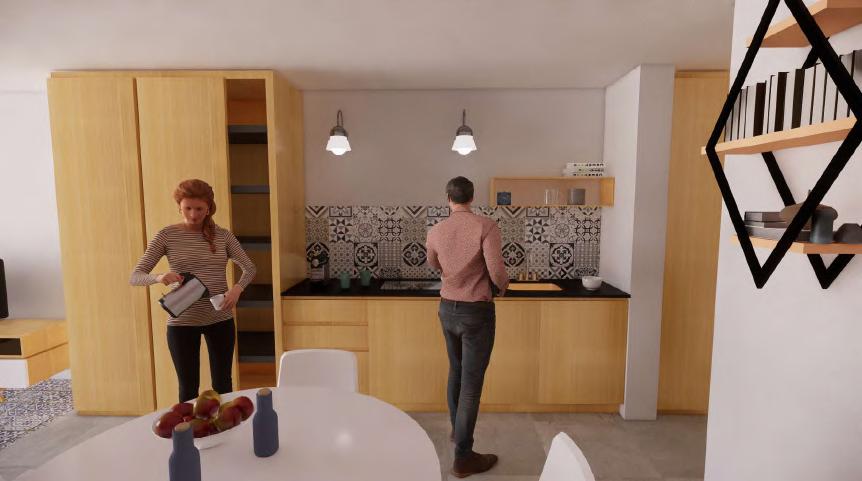

Espacio representativo 4
del proyecto: NCL_A_PL_Espacio representativo
3D
Scale Checked by Drawn by Date Project number Proyecto: Ubicación: Diseñador: Plano: Código del proyecto: NCL_C_FA_Familias Personalizadas Project Number NIU Coliving CRAFT Arquitectos 09/13/20 Esteban Carvajal Naska Digital C1600 Ciudad de México, México NCL FamiliaCocinaA 1 FamiliaCocinaA_Frente 2 FamiliaCocinaB 3 FamiliaCocinaB_Frente 4
representativo
Altura
Variaciones: Número
FamiliaPuerta(R) 5 FamiliaPuerta(R)Frente
6
No.DescriptionDate
1
2 FamiliaPuertaBaño_Planta 3
FamiliaPuertaBaño_Frente
FamiliaPuertaSocial_Planta 6
Scale Checked by Drawn by Date Project number
Ubicación:
Personalizadas 2 Project Number NIU Coliving Designer 09/27/20 Esteban Carvajal Naska Digital C1601 Ciudad de México, México NCL
Proyecto:
Diseñador: Plano: Código del proyecto: NCL_C_FA_Familias
FAMILIA PERSONALIZADA PUERTA DE ESPACIOS COMPARTIDOS FAMILIA PERSONALIZADA MESA DE NOCHE FAMILIA PERSONALIZADA LAMPARA ALTA (RESIDENCIAS) No.DescriptionDate Scale Checked Drawn by Project number Proyecto: Ubicación: Diseñador: Plano: Código del proyecto: NCL_C_FS_Fases1 Project Number NIU Coliving CRAFT Arquitectos 09/26/20 Esteban Carvajal Naska Digital C1900 Ciudad de México, México NCL Fase1 Fase2 Fase3 3 Fase4 4 Fase5 Fase6 Fase7 7 Fase8 Fase9 Fase10 10 Fase11 11 Fase12 12 Fase13 13 Fase6.1 17 Fase9.1 18 Fase12.1 19 No.DescriptionDate 1 1 3 3 5 5 7 7 B B C C D D E E F F G G H H K K J A A Room Legend Acceso Residencia Cocina+Comedor Sala Alcoba Baño (d.grand) Baño (d.peq) Baño Compartido1 Baño Compartido2 Cafetería Co-Working A Co-Working B Corredor Lobby Administración Cuarto de Bicicletas Gimnasio Bodega Cuarto de Máquinas CuartoBasura CE PI DW CECE DW CECE DW AS AM AT CE DW CECE DW CECE DW AS AM AT CE PI DW CECE DW CECE DW AS AM AT CE DW CECE DW CECE DW AS AM AT CE PI DW CECE DW CECE DW AS AM AT CE PI DW CECE DW CECE DW AS AM AT AS AM AT Cuarto de Máquinas AS AM Cuarto de Bicicletas AS AM AT Gimnasio AS AM AT Lobby AS AM AT Bodega PP DW AS AM AT Corredor AS AM AT Co-Working Cafetería PP S.LAD DW AS AM AT Co-Working 1 3 5 7 B C D E F G H K J A AS AM AT AS AM AT CECE DW CE PI DW AS AM AT AS AM AT CECE DW CE DW AS AM AT AS AM AT CECE DW CE PI DW AS AM AT AS AM AT CECE DW CE DW AS AM AT AS AM AT CECE DW CE PI DW AS AM AT AS AM AT CECE DW CE PI DW Room Legend Cocina+Comedor Sala Alcoba Baño (d.grand) Baño (d.peq) Acceso Corredor Corredor PP PI+CE DW CE PI DW CECE DW AS AM AT CE DW CECE DW AS AM AT CE PI DW CECE DW AS AM AT CE DW CECE DW AS AM AT CE PI DW CECE DW AS AM AT CE PI DW CECE DW AS AM AT AS AM AT AS AM AT AS AM AT AS AM AT AS AM AT AS AM AT AS AM AT CECE DW AS AM AT CECE DW AS AM AT CECE DW AS AM AT CECE DW AS AM AT CECE DW AS AM AT CECE DW CE Cerámica PI PI+CE Pintura Cerámica S.LAD Print ladrillo simulado LEYENDA Acabados de Muro CE Cerámica PP Piedra pizarra PS Pasto sintético MA Listones Madera LEYENDA Acabados de Piso DW Drywall LEYENDA Acabados de Techo Scale Checked by Drawn by Date Project number Proyecto: Ubicación: Diseñador: Plano: Código del proyecto: As indicated NCL_C_RO_Rooms PB y P.Tipo Project Number NIU Coliving CRAFT Arquitectos 09/11/20 Esteban Carvajal Naska Digital C1200 Ciudad de México, México NCL Base N+0.00m_Rooms +3.00m (p.tipo pisos 1-4)_Rooms Cuantificación_Rooms PB NameAreaWall Finish Floor Finish Ceiling Finish Count A_PB N+0.00m Compartido Administrac ión m²PIPPDW1 Baño Compartido m²CECEDW1 Baño Compartido m²CECEDW1 Bodega4 m²PIPPDW1 Cafetería8 m²S.LADPPDW1 Co-Workin 33 m²S.LADCEDW1 Co-Workin 34 m²S.LADCEDW1 Corredor39 m²PI+CEPPDW1 Cuarto de Bicicletas 33 m²PIPPDW1 Cuarto de Máquinas 24 m²PIPPDW1 CuartoBas ura m²PIPPDW1 Gimnasio37 m²S.LADPPDW1 Lobby33 m²CECEDW1 Residencia Acceso Residencia m²PICEDW6 Alcoba11 m²PICEDW6 Baño (d.grand) m²CECEDW2 Baño (d.peq) m²CECEDW4 Cocina+Co medor 15 m²PICEDW6 Sala9 m²CECEDW6 Grand total: 43 Cuantificación_Rooms P1-4 tipo NameAreaWall FinishFloor Finish Ceiling Finish Count P1 N +3.00m (P.Tipo P1-P4) Compartido Corredor38 m²PI+CEPPDW1 Residencia Acceso4 m²PICEDW12 Alcoba11 m²PICEDW12 Baño (d.grand) m²CECEDW4 Baño (d.peq) m²CECEDW8 Cocina+Co medor 15 m²PICEDW12 Sala9 m²CECEDW12 Grand total: 61 No.DescriptionDate
FamiliaMesadeNoche_Axo 7 FamiliaMesadeNoche_Frente 8 31

Axonometría explotada

RENDER (terraza/enscape)

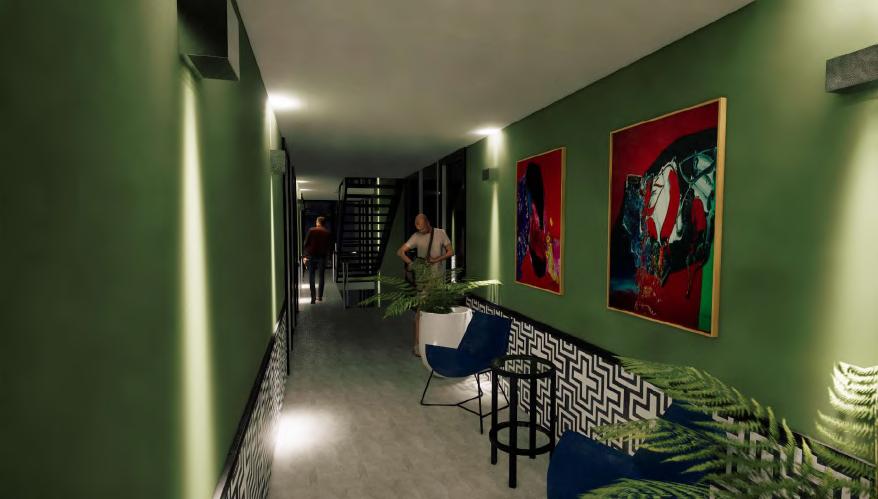

Render corredor (enscape)

RENDER (cocina-comedor/enscape)

Render terraza (enscape)

Render cocina- comedor

Planta Piso 5- Áreas comunes Planta Piso 4- Residencias Planta Piso 3-Residencias Planta Piso 2- Residencias Planta Piso 1- Residencias Planta Base- Áreas comunes Residencias Fachada Frontal Pañete+ Pintura (1cm) Placa de Concreto (5cm) Capa de Aire (10cm) con Celosía metálica Ubicación: Ciudad de México, México Explosión Axonométrica 1 Explosión Residencia 2
Detalle Muro Prefabricado Estructural 4
No.DescriptionDate
L NCL /enscape NCL
NCL
32

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
