Camille Oliveira
Transformação Ativa - Entrega Final 2
Cidade Universitária
Bruna Monteiro
Camille Oliveira
FAU UFRJ
Ateliê Aberto | práticas
PA4+PIN
2022.1

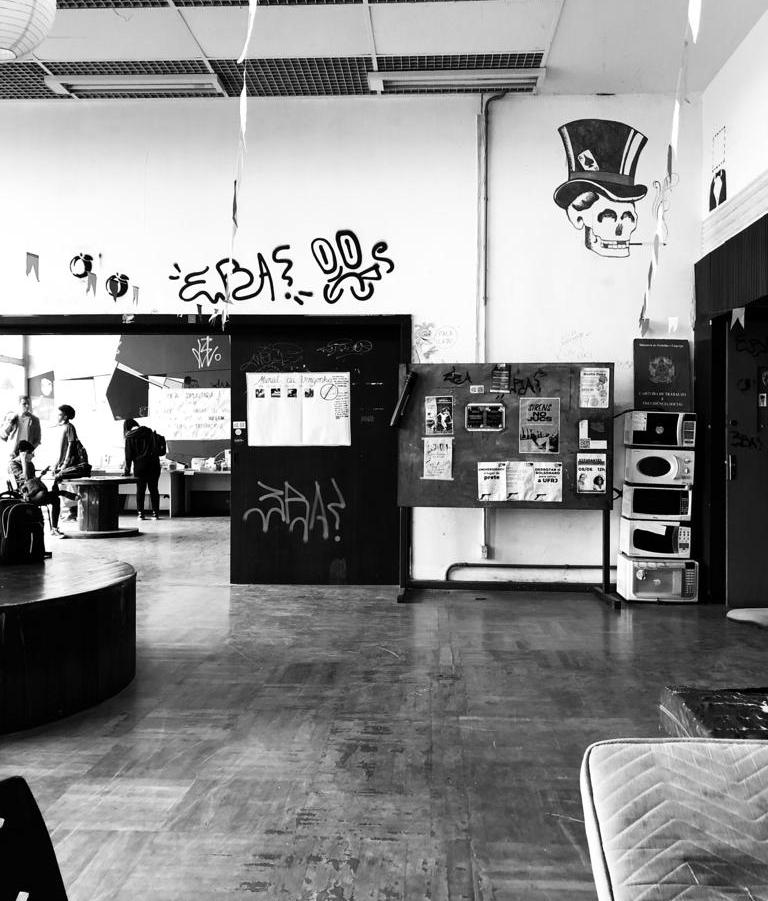

A área de intervenção está localizada na cidade universitária, na zona norte do Rio de Janeiro. Situadas na Faculdade de Arquitetura e Urbanismo, as três salas possuem aproximadamente 30x21m e atualmente abrigam o Centro Acadêmico dos cursos de Arquitetura e Urbanismo e Belas Artes, conhecido como CAFAU.

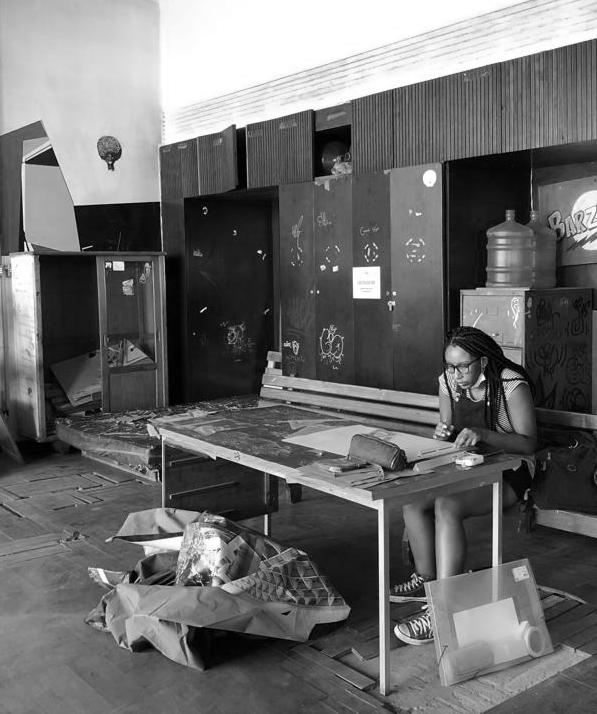

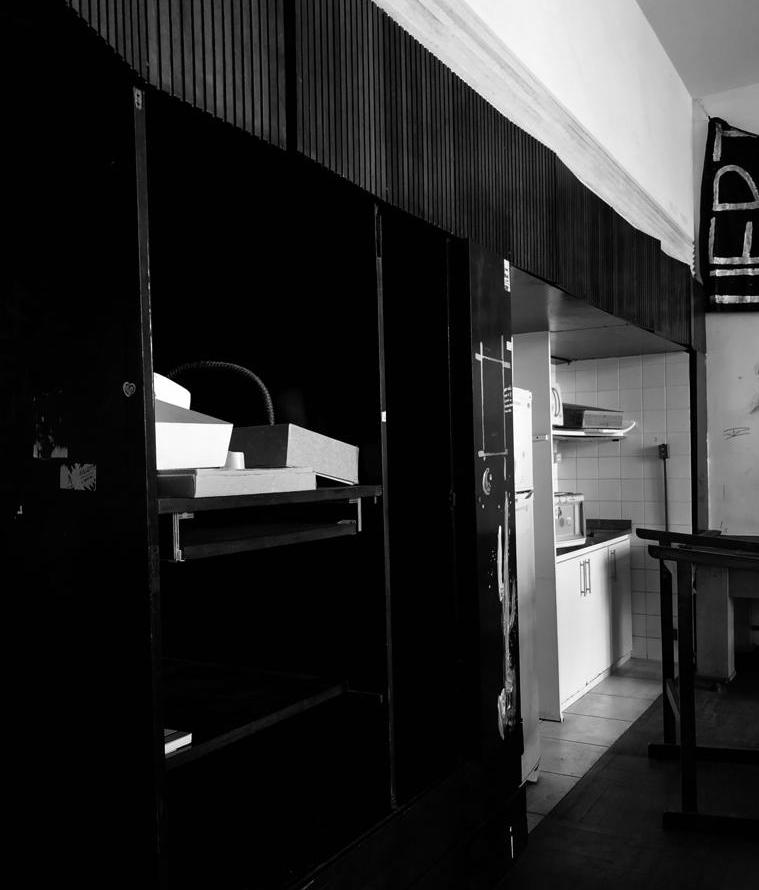

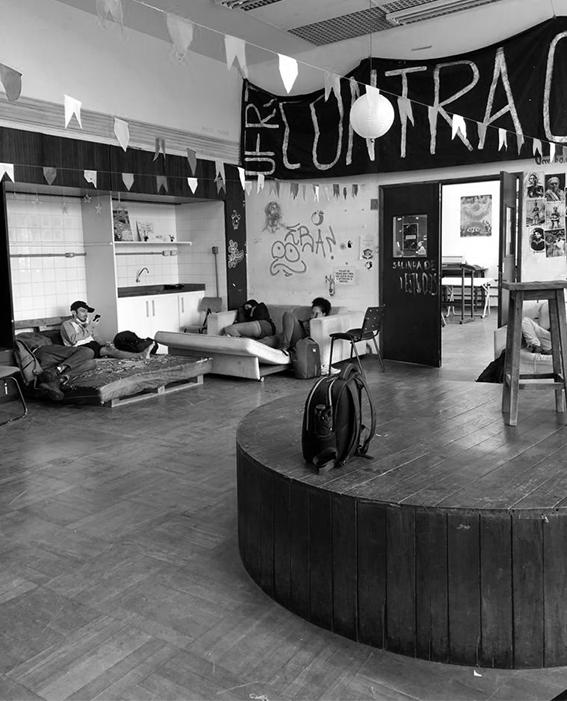

Dispondo de um salão principal e mais dois anexos, o CAFAU dispõe de áreas comuns para socialização, descanso e também de estudo. A escolha do local se deu depois da observação do potencial que o espaço tem em detrimento de como o mesmo é ocupado nos dias de hoje, assim como a precária estrutura de móveis e equipamentos que dão suporte às atividades cotidianas do local. O objetivo é transformar o CAFAU em um espaço que melhor atenda as necessidades dos estudantes que o utilizam, aproveitando seu potencial ao máximo.

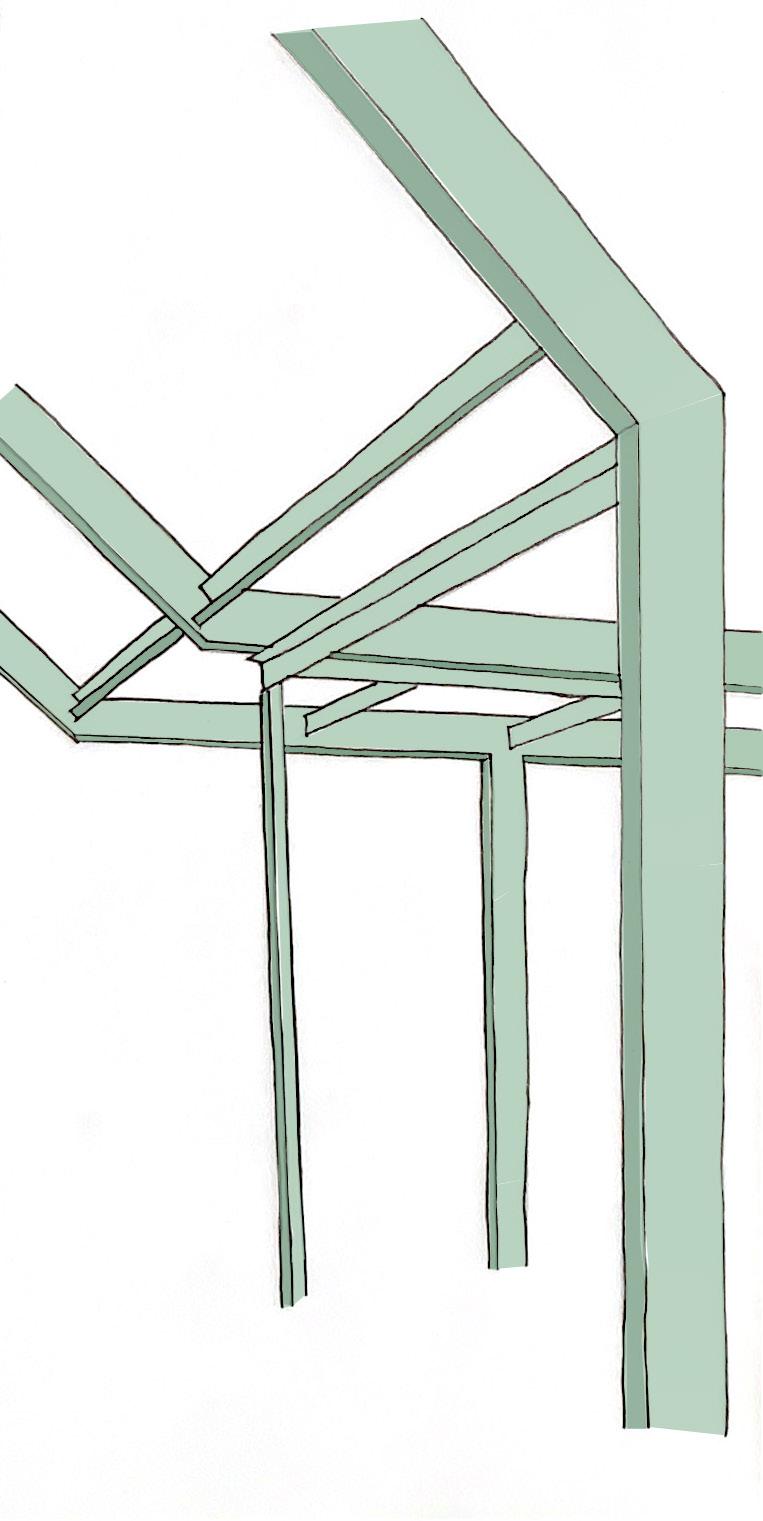

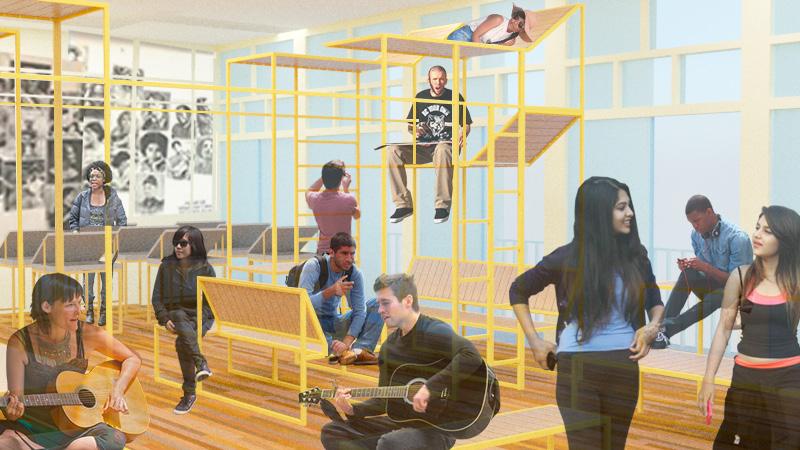

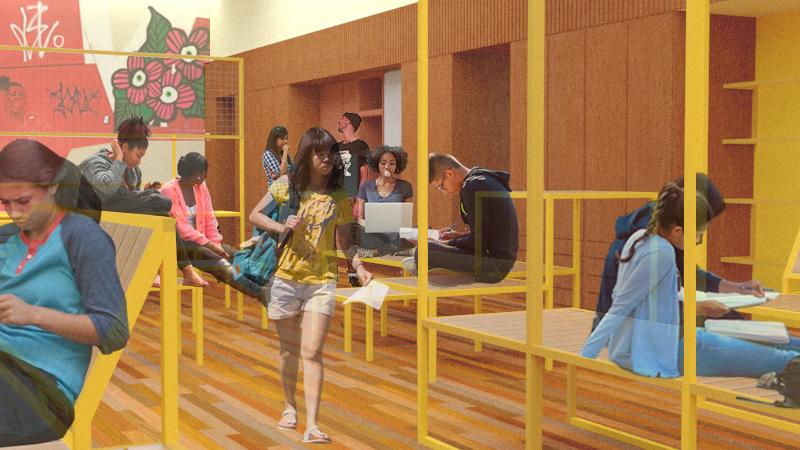

Se faz importante destacar também a busca consciente por uma intervenção de baixo impacto, uma vez que existe a necessidade em se atrelar funcionalidade, custos e a preservação de um edifício tombado. Propõe-se, dessa forma, a criação de um ambiente mais integrado e criativo, de modo que inspire os alunos que fazem uso desse espaço cotidianamente. Após a remoção de duas paredes que dividem essas 3 salas, pretende-se instalar uma estrutura de metalon que seja capaz de setorizar os espaços sem que estes percam sua conexão ao mesmo tempo em que serve de base para a criação de assentos e camas suspensas. Formado por perfis metálicos de 0.3x0.3cm, a estrutura terá uma altura de 3,5m e largura de 7,05m e se conectará aos outros mobiliários presentes nos outros espaços como refeitório e sala de estudo.
Planta de Situação
Escala 1:500
Corte Contextual
Escala 1:1000
Corte Contextual FAU
Escala 1:200
Plana de Situação - Terceiro Pavimento + 15,00 m
Escala 1:100
3 Corte Demolição
Escala: 1/100
Corte Pré-Existencia
Escala 1:100
Planta de Pré-Existencia
Escala 1:100
Escala 1:100

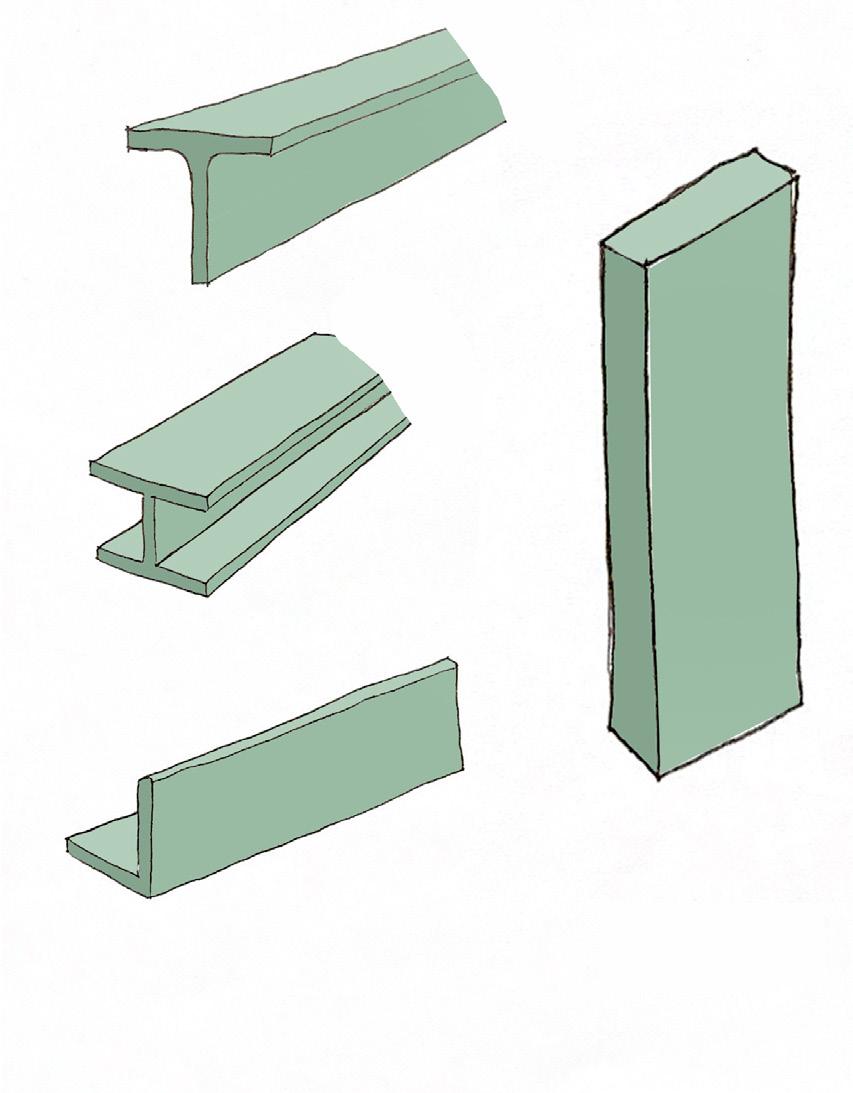

Exemplificação do processo + materiais básicos para a montagem e reprodução dos demais módulos do mobiliário
ii. Processo de solda dos Perfis Tubulares de Metalon + Solda da Cantoneira de Aço
iii. Aparafuzamento das Madeiras junto a estrutura metálica do mobiliário
Vista inferior do processo de montagem do módulo em perspectiva isométrica
Corte
Escala
Corte - Transformação Ativa
Escala 1:100
Escala 1:25
Detalhes
Escala 1:10

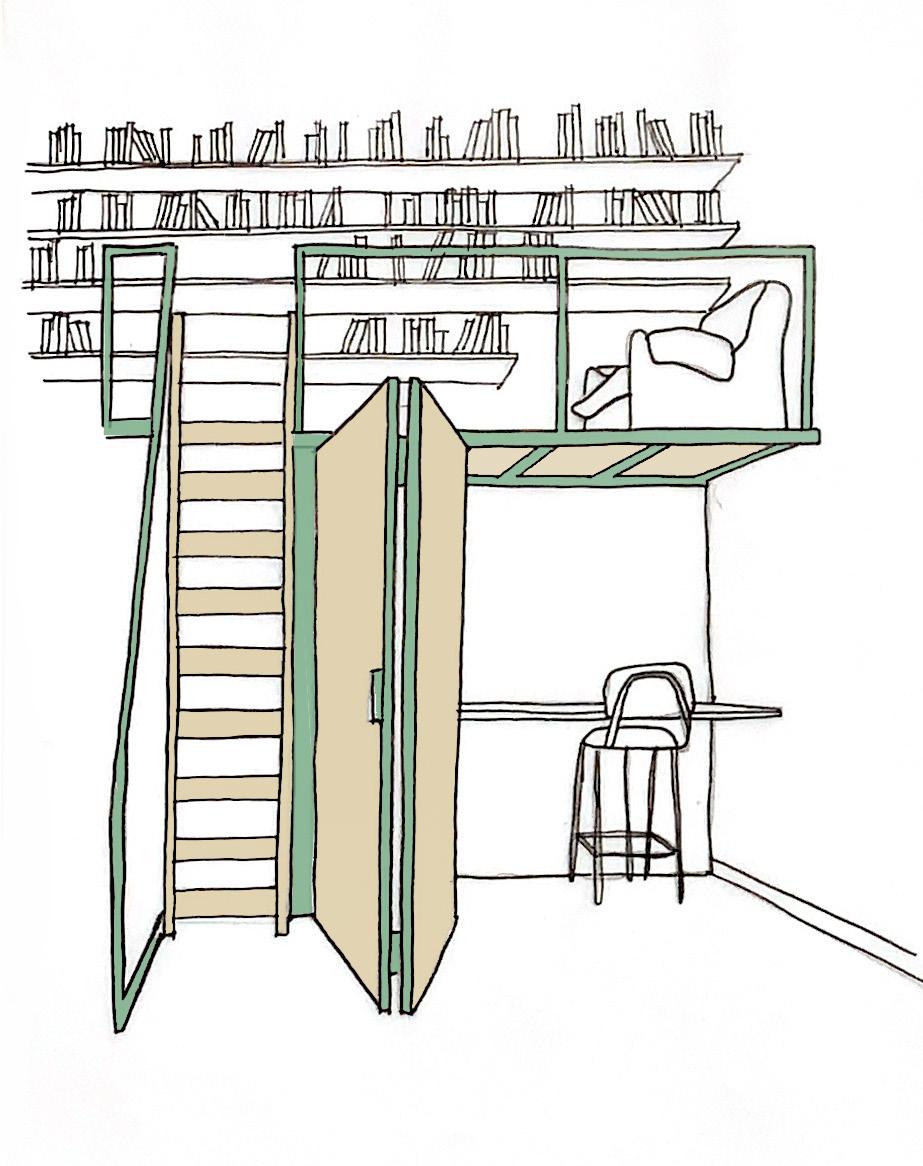

Mobiliário desenvolvido em Madeira Maçiça + Metalon.
ÁREA COMUM 1,50m
Planta Elétrica - Transformação Ativa
Escala 1:100
LEGENDA
TOMADA BAIXA
REFEITÓRIO ÁREA DE ESTUDO
ÁREA COMUM
2,00m
Planta Elétrica +3,00M - Transformação Ativa
Escala 1:100
7
TOMADA ALTA LEGENDA
Camille Oliveira
Jardín Guardia Vieja
Oficina Arquitectura
Argentina
2019

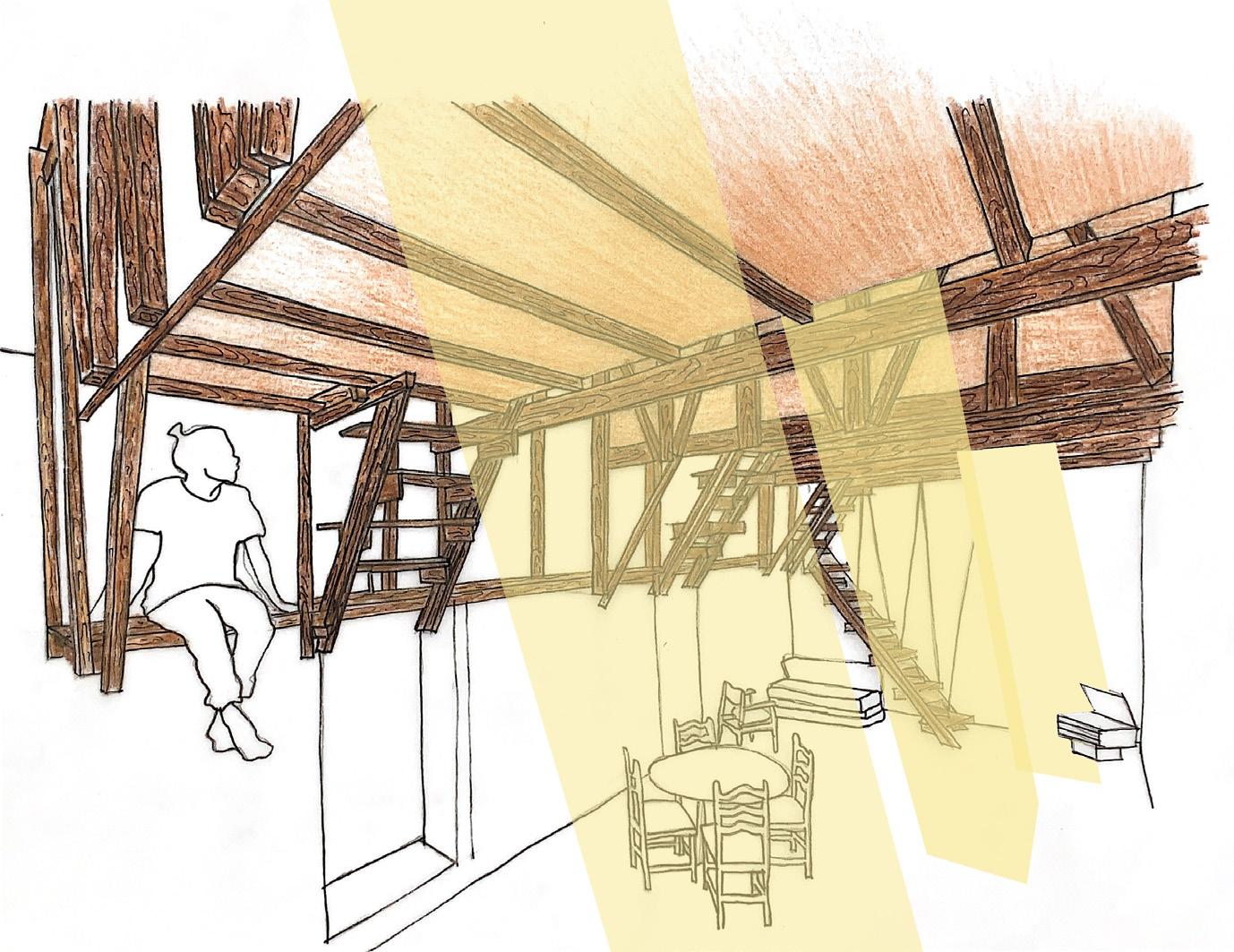

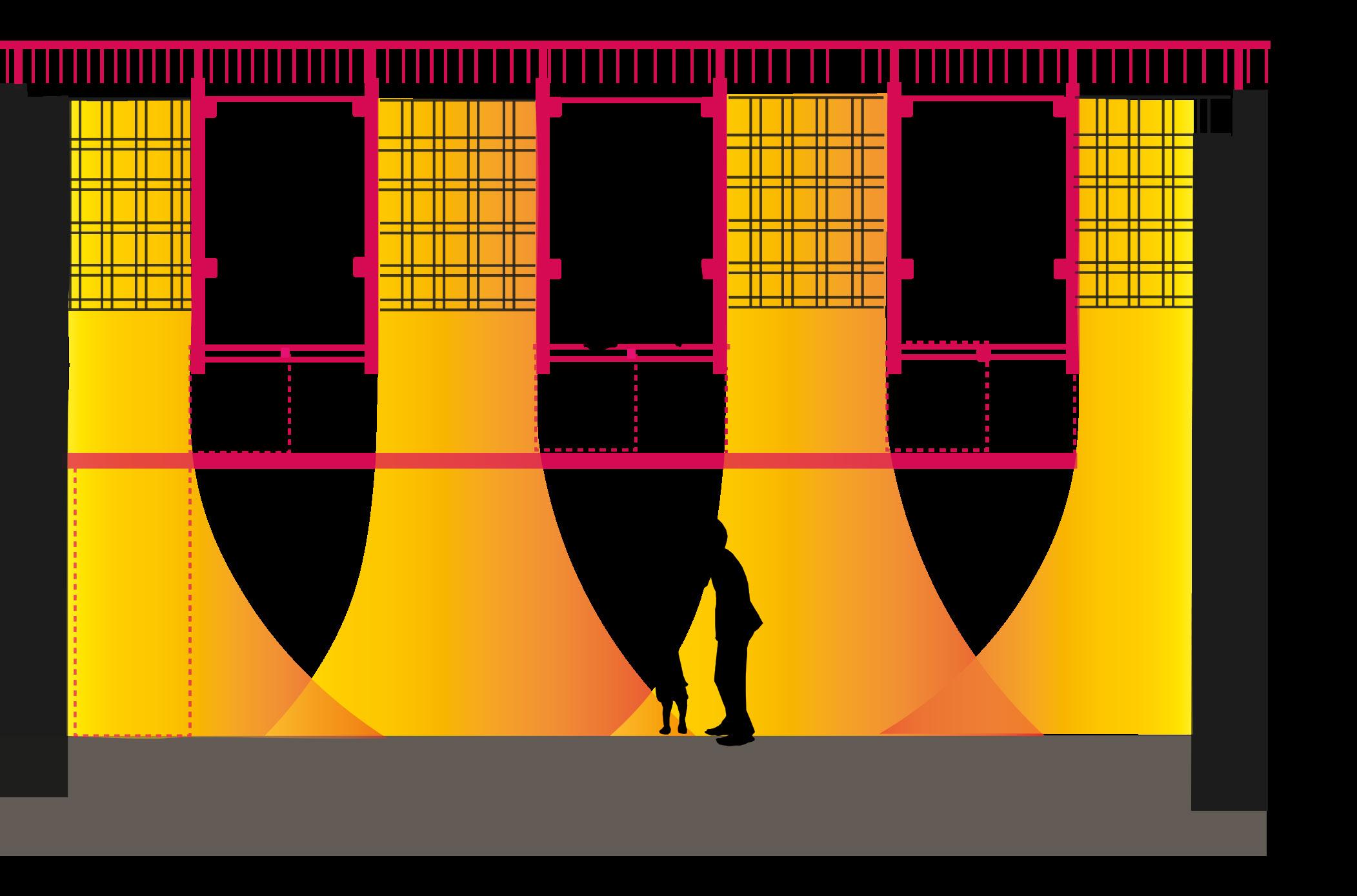

Casa de las Camas en El Aire
AL BORDE
Equador
2017
