Escalas en un Plano de arquitectura
Las escalas de dibujo arquitectónico y los dibujos a escala pueden ser un tema difícil de entender, especialmente para los nuevos estudiantes.
La escala en arquitectura se define como la relación entre las medidas de un espacio o edificio y su representación, generalmente gráfica. Esta relación es proporcional. Es utilizada por los arquitectos cuando elaboran los planos arquitectónicos, representando a escala real las dimensiones del proyecto.
Existen varios tipos de reglas para medir, se utilizan para ampliar o reducir, algunas son de diseño plano, en forma de abanico y en forma triangular, entre otras.Además, vienen en diferentes sistemas de medidas, en el caso de nosotros los arquitectos usaremos la regla triangular en el sistema métrico (Daudén, Julia. 2018)
Tipo de escalas
Escala de reducción: Por ejemplo, 1/50 = 1 cm del plano equivale a 0.5 metros de la realidad.
La escala natural o real: 1/1 = 1 cm del plano equivale a 1 metro de la realidad, es la escala más utilizada y representativa en el diseño arquitectónico.
Escala de ampliación: 1/500 = 1 cm del plano equivale a 5 metros de la realidad.
Es práctica habitual en dibujo técnico dibujar figuras semejantes a las originales con factores de semejanzas elegidos para la figura quepa en el papel de dibujo y para que muestre con suficiente detalle y precisión todas y cada una de las partes de la figura original, la figura semejante se hace menor que la original cuando la original es demasiado grande (por ejemplo, cuando dibujamos una casa), pero también se da el caso de que la figura sea mayor que la original.
Manejo del escalímetro

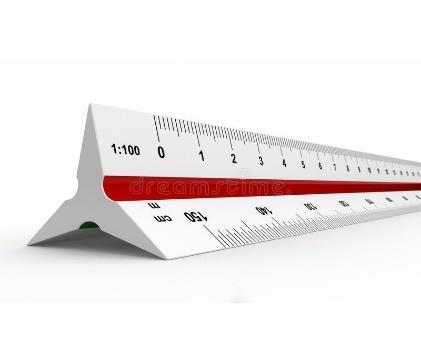

Un escalímetro (o también escala de arquitecto) es una regla especial cuya sección transversal tiene forma prismática con el objetivo de contener diferentes escalas en la misma regla.
El escalímetro se emplea sobre todo para dibujar espacios que en la realidad no cabrían en una hoja.
Esta regla tiene forma prismática.
El escalímetro tiene tres tipos de escala:
La escala natural: 1: 1
La escala de ampliación: x: 1
La escala de reducción: 1: x
El escalímetro se usa para medir en dibujos que contienen diversas escalas. En su borde contiene un rango con escalas calibradas y basta con girar sobre su eje longitudinal para ver la escala apropiada. Se puede utilizar para medir escalas no definidas en su cuerpo (haciendo los cálculos mentalmente). En los institutos o universidades se usa para medir dibujos u otros trabajos. (Peralta, Kilo. 2023)
Tipos de escalímetro
Existen varios tipos de escalímetro. Según la forma de su cuerpo pueden contener entre 2 y 8 escalas:
Escalímetro plano: es el más sencillo. Es idéntico a una regla convencional, pero está graduado con diferentes escalas. Si sólo está impreso por una de sus caras lo habitual es que tenga dos escalas. Si está graduado en ambas caras puede contener hasta cuatro.
Escalímetro triangular: es el más habitual, es más cómodo ya que las aristas resultantes son similares a las reglas biseladas y permiten dibujar y leer la medida con mayor facilidad. Tiene un máximo de seis escalas.
Escalímetro de sección cuadrada: aunque es el que más escalas puede contener (hasta ocho) su uso está menos extendido por ser más incómodo.
(Borras, Blanca. 2017)
Construcción de ángulos
Si sobre un plano se consideran dos semirrectas de origen común, el plano queda dividido en dos regiones denominadas ángulos. Ángulo es por tanto la parte del plano comprendida entre dos semirrectas de origen común.
Los lados del ángulo son las dos semirrectas, el vértice, el origen común de ambas.
Se designan de tres formas:
Por sus lados y vértice, coronados por un sombrerete, en forma de acento circunflejo AÔB.
Por su vértice, con el sombrerete ô.
Por letras griegas α, β, δ.
Tipos de ángulos
Hay varios tipos según su tamaño, es decir, en función de los grados que tenga:
Ángulo agudo: Mide menos de 90° y más de 0 °.
Ángulo recto: Mide 90° y sus lados son siempre perpendiculares entre sí.
Ángulo obtuso: Mayor que 90° pero menor que 180°.
Ángulo llano: Mide 180°. Igual que si juntamos dos ángulos rectos. (Park, Mina. 2016)
Perpendicular
Perpendicular es un término utilizado en la geometría para nombrar al plano o a la línea que, con otro plano o línea, crea un ángulo de noventa grados. Es importante destacar que existen diversas formas de relaciones de perpendicularidad.
Dos rectas que se encuentran en el mismo plano son perpendiculares cuando forman cuatro ángulos rectos. En el caso de las semirrectas, la perpendicularidad aparece cuando se desarrollan ángulos rectos, por lo general con idéntico punto de origen. Los planos y semiplanos, por último, son perpendiculares en los casos en que se forman cuatro ángulos diedros de noventa grados.
Es posible que incluso se desarrolle una relación de perpendicularidad entre los elementos mencionados anteriormente (recta, semirrecta, plano, semiplano), aunque considerados de 2 en 2.
Líneas que forman la letra T son perpendiculares
Propiedades de la perpendicularidad
Entre las propiedades de la perpendicularidad, se encuentran la unicidad (por un punto perteneciente a una recta, en un cierto plano, sólo pasa una recta perpendicular) y
la simetría (cuando una figura resulta perpendicular a otra, ésta también será perpendicular a la primera). En el caso de que dos rectas se corten y creen ángulos adyacentes congruentes, son perpendiculares, al igual que los planos que crean ángulos diedros adyacentes perpendiculares.
Otra propiedad de la perpendicularidad señala que los lados de un ángulo y sus semirrectas opuestas determinan dos rectas perpendiculares. En igual forma, aquellos lados que forman parte de un ángulo diedro y sus semiplanos opuestos también generan dos planos perpendiculares (Pérez, Porto 2010)
Acotación
La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las medidas de un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos, establecidos mediante normas. Las normas que rigen las características de las acotaciones son: UNE 1-133-75 e ISO 2595-1973.
La acotación es el trabajo más complejo del dibujo técnico, ya que, para una correcta acotación de un dibujo, es necesario conocer, no solo las normas de acotación, sino también, las características del plano o dibujo a acotar.Al acotar no se puede proceder de cualquier manera, la información que se representa en el acotado debe disponerse de tal modo que su lectura sea fácil y rápida.
Con carácter general se puede considerar que el dibujo de una pieza o mecanismo, está correctamente acotado, cuando las indicaciones de cotas utilizadas sean las mínimas, suficientes y adecuadas, para permitir la fabricación de la misma, de forma que el operario no
tenga que efectuar medidas sobre el plano y menos aún realizar cálculos u operaciones, que supondrían riesgo de errores y pérdida de tiempo.
ELEMENTOS DE UNAACOTACION
En el proceso de acotación de un dibujo, además de la cifra de cota, intervienen líneas y símbolos, que variarán según las características de la pieza y elemento a acotar.
Todas las líneas que intervienen en la acotación, se realizarán con el espesor más fino de la serie utilizada.
Los elementos básicos que intervienen en la acotación son:
1) LíneasAuxiliares de Cota: Son líneas que parten del dibujo de forma perpendicular a la superficie a acotar, y limitan la longitud de las líneas de cota. Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mr.
2) Líneas de Cota: Son líneas paralelas a la superficie de la pieza objeto de medición. Se traza fina y continua.
3) Cifras de Cota: Es un número que indica la magnitud. Se sitúa centrada en la línea de cota. Podrá situarse en medio de la línea de cota, interrumpiendo esta, o sobre la misma, pero en un mismo dibujo se seguirá un solo criterio (Arco, Julián. 2008)
4) Símbolo Final de Cota: Las líneas de cota serán terminadas en sus extremos por un símbolo. Este símbolo puede ser muy variado, entre los distintos tipos de símbolos tenemos: punta de flecha, un pequeño trazo oblicuo a 45º, un pequeño círculo, etc.
5) Líneas de Referencia de Cota: Sirven para indicar un valor dimensional, o una nota explicativa en los dibujos, mediante una línea que une el texto a la pieza. Las líneas de referencia, terminarán:
En flecha, las que acaben en un contorno de la pieza.
En un punto, las que acaben en el interior de la pieza.
Sin flecha ni punto, cuando acaben en otra línea.
6) Símbolos: En ocasiones, a la cifra de cota le acompaña un símbolo indicativo de características formales de la pieza, que simplifican su acotación, y en ocasiones permiten reducir el número de vistas necesarias, para definir la pieza. (Altuna, 2015)
Bibliografía
JULIADAUDEN "¿Cómo se usan las escalas de arquitectura?"
https://www.arquitecturapura.com/arquitectura/escalas-en-un-plano-
5672/#:~:text=La%20escala%20en%20arquitectura%20se,real%20las%20dimensiones%20del%20pr oyecto ISSN 0719-8914
Portal de arquitecturaArqhys.com. Equipo de redacción profesional. (2012, 12). Tipos de escala. Escrito por:ArqhysArquitectura. Obtenido en fecha 06, 2023, desde el sitio web: https://www.arqhys.com/arquitectura/escala.html
Kilo Tapias Peralta Escobar (2023, 02)
https://www.espaciohonduras.net/dibujotecnico/escalimetro-concepto-uso-y-para-que-sirve-arquitectura
Blanca Borrás. (2017, 24)
https://www.unprofesor.com/tecnologia-e-informatica/como-usarel-escalimetro-
462.html#:~:text=El%20escal%C3%ADmetro%20se%20usa%20para,(haciendo%20los%20c%C3%A 1lculos%20mentalmente).
Mina Park (2016, 06)
https://dibujotecni.com/geometria-plana/angulos/#:~:text=Si%20sobre%20un,llano.%20FIG.%2016
Pérez Porto, J., Merino, M. (4 de junio de 2010). Perpendicular - Qué es, propiedades y usos. Última actualización el 8 de junio de 2021. Recuperado el 22 de junio de 2023 de https://definicion.de/perpendicular/
JuliánArco Diaz, 2008
https://www.ugr.es/~agomezb/etsie_eg1/etsie_eg1_material_docente/t3_acotacion.pdf
Altuna, 2015
http://www.profesoraltuna.com/dibujo2/4Acotado/AcotadoElementos.html
