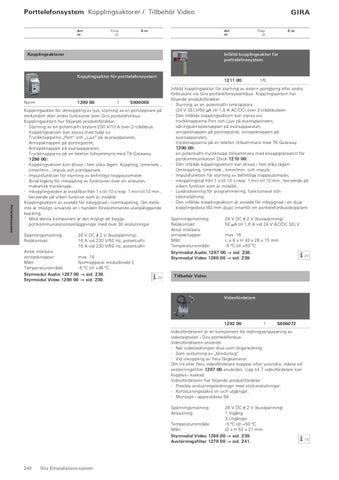

Porttelefonsystem Kopplingsaktorer / Tillbehör Video Art. nr.
Förp. st.
E-nr.
Art. nr.
Porttelefonsystem Kopplingsaktorer / Tillbehör Video
Förp. st.
E-nr.
Porttelefonsystem Kopplingsaktorer / Tillbehör Video
Kopplingsaktorer
Infälld kopplingsaktor för porttelefonsystem 1 2 1 1
Gira Elinstallations-system E-nr. st. Förp. nr. Art.
0 0 # # # # # # #
Kopplingsaktor för porttelefonsystem 1211 00 1 2 8 9 0 0
Norm
1289 00
1
5 8 0 6 0 6 9
5806069
Porttelefonsystem
Kopplingsaktor för omkoppling av ljus, styrning av en portöppnare på mellandörr eller andra funktioner över Gira porttelefonbus. Kopplingsaktorn har följande produktfördelar: · Styrning av en potentialfri brytare 230 V/10 A över 2-trådsbus. · Kopplingsaktorn kan styras med hjälp av: Tryckknapparna yPortx och yLjusx på svarsapparaten, Anropsknappen på portregistret, Anropsknappen på svarsapparaten, Tryckknapparna på en telefon (tillsammans med TK-Gateway 1290 00). · Kopplingsaktorn kan drivas i fem olika lägen: Koppling, timer/sek., timer/min., impuls och portöppnare. · Impulsfunktion för styrning av befintliga trappautomater. · Binäringång för inkoppling av funktioner över en ansluten, mekanisk tryckknapp. · Inkopplingstiden är inställbar från 1 s till 10 s resp. 1 min till 10 min., beroende på vilken funktion som är inställd. Kopplingsaktorn är avsedd för inbyggnad i normkapsling. Om detta inte är möjligt, används en i handeln förekommande utanpåliggande kapsling. · Med denna komponent är det möjligt att bygga portkommunikationsanläggningar med över 30 anslutningar. Spänningsmatning: Reläkontakt: Antal inlärbara anropsknappar: Mått: Temperaturområde:
26 V DC ± 2 V (busspänning) 16 A vid 230 V/50 Hz, potentialfri 16 A vid 230 V/50 Hz, potentialfri
Gira Elinstallations-system
Infälld kopplingsaktor för styrning av extern gonggong eller andra förbrukare via Gira porttelefonsystembus. Kopplingsaktorn har följande produktfördelar: · Styrning av en potentialfri omkopplare (24 V SELV/50 μA till 1,6 A AC/DC) över 2-trådsbussen. · Den infällda kopplingsaktorn kan styras via: tryckknapparna Port och Ljus på svarsapparaten, våningsanropsknappen på svarsapparaten, anropsknappen på portregistret, anropsknappen på svarsapparaten, tryckknapparna på en telefon (tillsammans med TK-Gateway 1290 00), en potentialfri tryckknapp (tillsammans med knappgränssnitt för portkommunikation 2fack 1210 00). · Den infällda kopplingsaktorn kan drivas i fem olika lägen: Omkoppling, timer/sek., timer/min. och impuls, · Impulsfunktion för styrning av befintliga trappautomater, · inkopplingstid från 1 s till 10 s resp. 1 min till 10 min., beroende på vilken funktion som är inställd, · Lysdiodvisning för programmering, funktionsval och tidsinställning. · Den infällda kopplingsaktorn är avsedd för inbyggnad i en djup kopplingsdosa (60 mm djup) innanför en porttelefonbusskopplare. Spänningsmatning: Reläkontakt: Antal inlärbara anropsknappar: Mått: Temperaturområde:
26 V DC ± 2 V (busspänning) 50 μA till 1,6 A vid 24 V AC/DC SELV max. 16 L x B x H 43 x 28 x 15 mm -5 ºC till +50 ºC
Styrmodul Audio 1287 00 → sid. 238. Styrmodul Video 1288 00 → sid. 239.
max. 16 Normapparat modulbredd 2 -5 ºC till +45 ºC
Styrmodul Audio 1287 00 → sid. 238. Styrmodul Video 1288 00 → sid. 239.
1/5
i 20
Porttelefonsystem Tillbehör Video
i 20
Tillbehör Video
Gira Elinstallations-system E-nr. st. Förp. nr. Art.
Videofördelare 1 2 9 2 0 0
1292 00
1
5 8 0 6 0 7 2
5806072
Videofördelaren är en komponent för ledningsanpassning av videosignalen i Gira porttelefonbus. Videofördelaren används: · När videoledningen dras som stigarledning. · Som avslutning av yblinduttagx. · Vid inkoppling av flera färgkameror. Om tre eller flera videofördelare kopplas efter varandra, måste ett avstörningsfilter 1287 00 användas. Upp till 7 videofördelare kan kopplas i kaskad. Videofördelaren har följande produktfördelar: · Flexibla anslutningsledningar med stickanslutningar. · Kortslutningssäkra in- och utgångar. · Montage i apparatdosa 58. Spänningsmatning: Anslutning: Temperaturområde: Mått:
26 V DC ± 2 V (busspänning) 1 Ingång 3 Utgångar -5 ºC till +50 ºC o x H 52 x 21 mm
Styrmodul Video 1288 00 → sid. 239. Avstörningsfilter 1278 00 → sid. 241. Gira Elinstallations-system
