UP5. DISSENY I TRANSFORMACIÓ SOCIAL. PROJECTE PARTICIPATIU D´HABITATGE

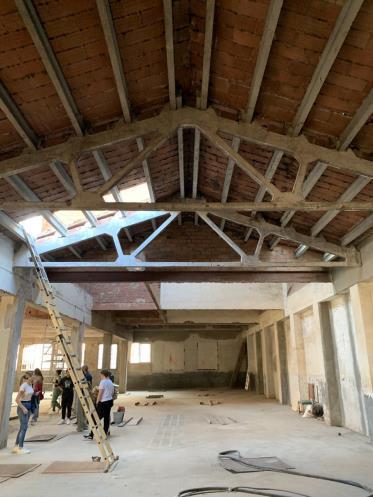

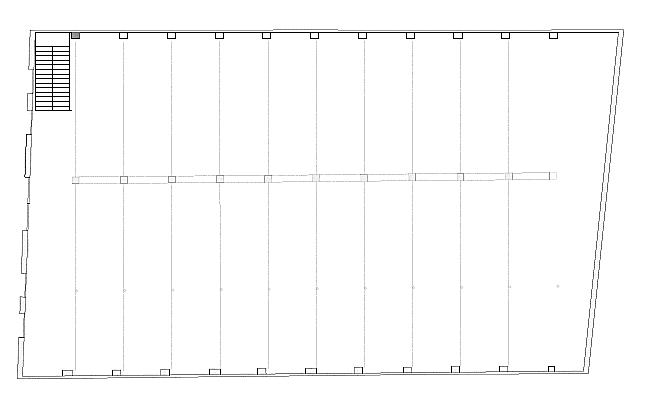

Anàlisi de l’estat actual C/ Sant Francesc, 71, Terrassa.

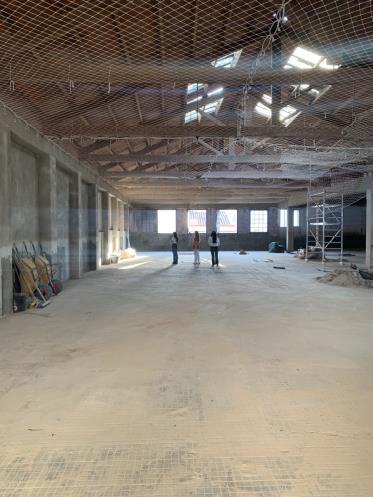

• Antiga fàbrica textil Pont Aurell i Armengol.
• Patrimoni Historic
• 1.500m2 dues plantes.

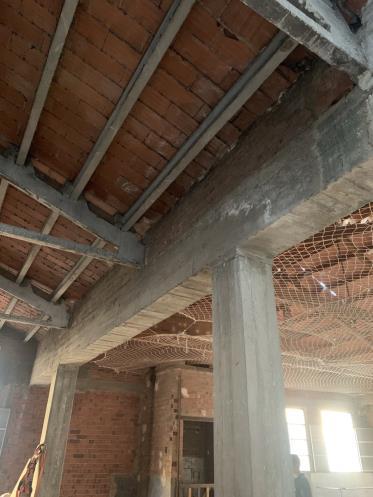

• PB sostre revoltó, primera planta encavallades de fusta + formigó,
• Altura fins encavallades 3,90m.
• Construcció entremitjeres Sud-oest façana principal, sud-est façana posterior,
• Obertures a cada una de les façanes, llum natural
• Accés per façana principal C/ Sant Francesc.
• Carrer peatonal amb un sentit de circulació de vehicles.

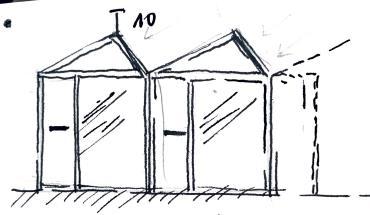

Allotjament temporal per a joves. “El primer refugi”.
• Intervenció en una antiga nau industrial de la ciutat de Terrassa.
• Disseny de 8 habitatge, 24 pax aprox
• 4 unitats 2 pax + 4 unitats 4 pax.
• Necessitat allotjament temporal.
• Espai colaboratiu
• Materials eficients i ecològics. Sostenibilitat.
• Minimitzar cost econòmic de la vivenda com a primera necessitat.

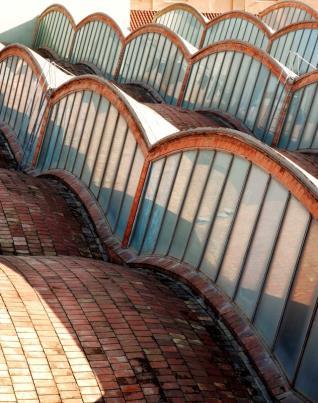

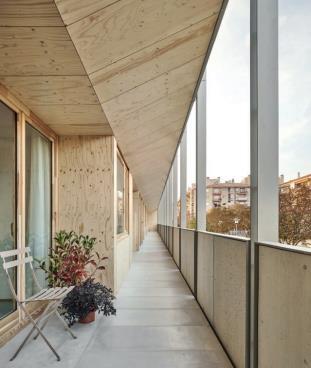

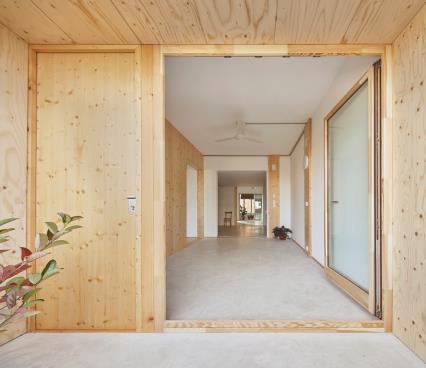

Bloc6x6.Bosch.Capdeferro Arquitectura
MNACTEC.MuseuNacionalde laCienciailaTecnologia.
Espais comuns – privatius. Circulacions.
Circulació central, que derivarà a cada un dels mòduls proposats, i que servirà també com a nexe de cada habitatge amb un espai privatiu que s’obrirà a la zona comú.
Espais privatius 299m2
Espais comuns 262m2
Patis interiors 61m2

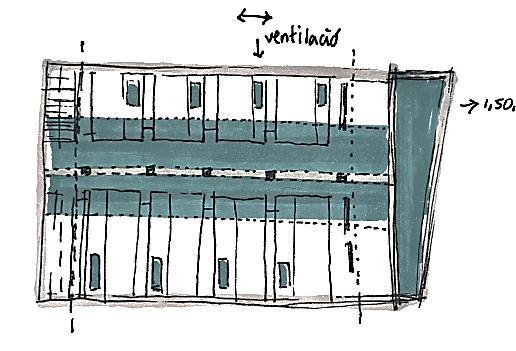

Planta general ventilació 1/100
Circulació Central Mateixa línia circuació, obrim part de les encavallades.
Llum natural a tot l’eix central Patis de vidre per permetre ventilació externa + obertura coberta
Ventilació exterior Ventilació interior
Planta general ventilació coberta
Ventilació exterior
Ventilació interior

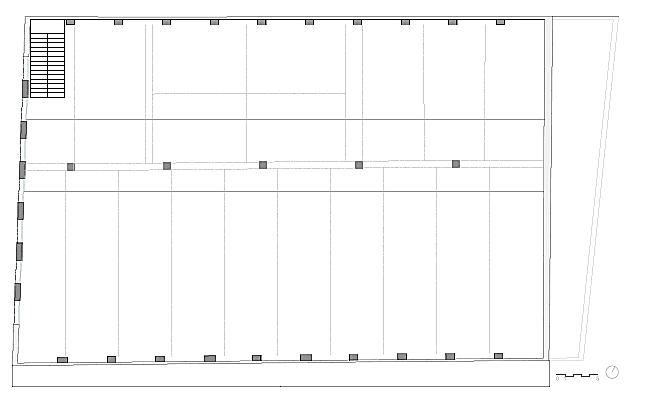

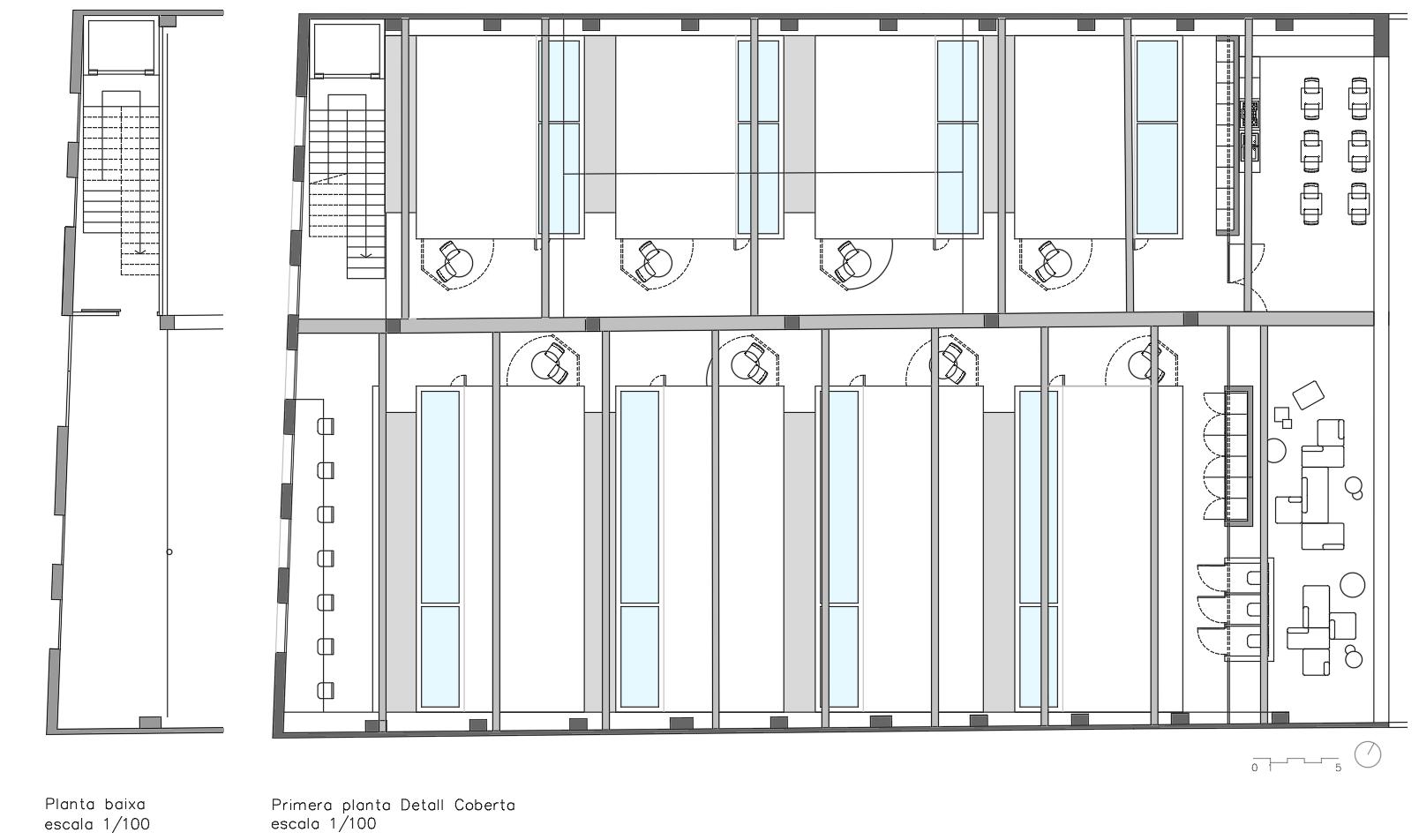

Planta baixa vestíbul accés 1/100

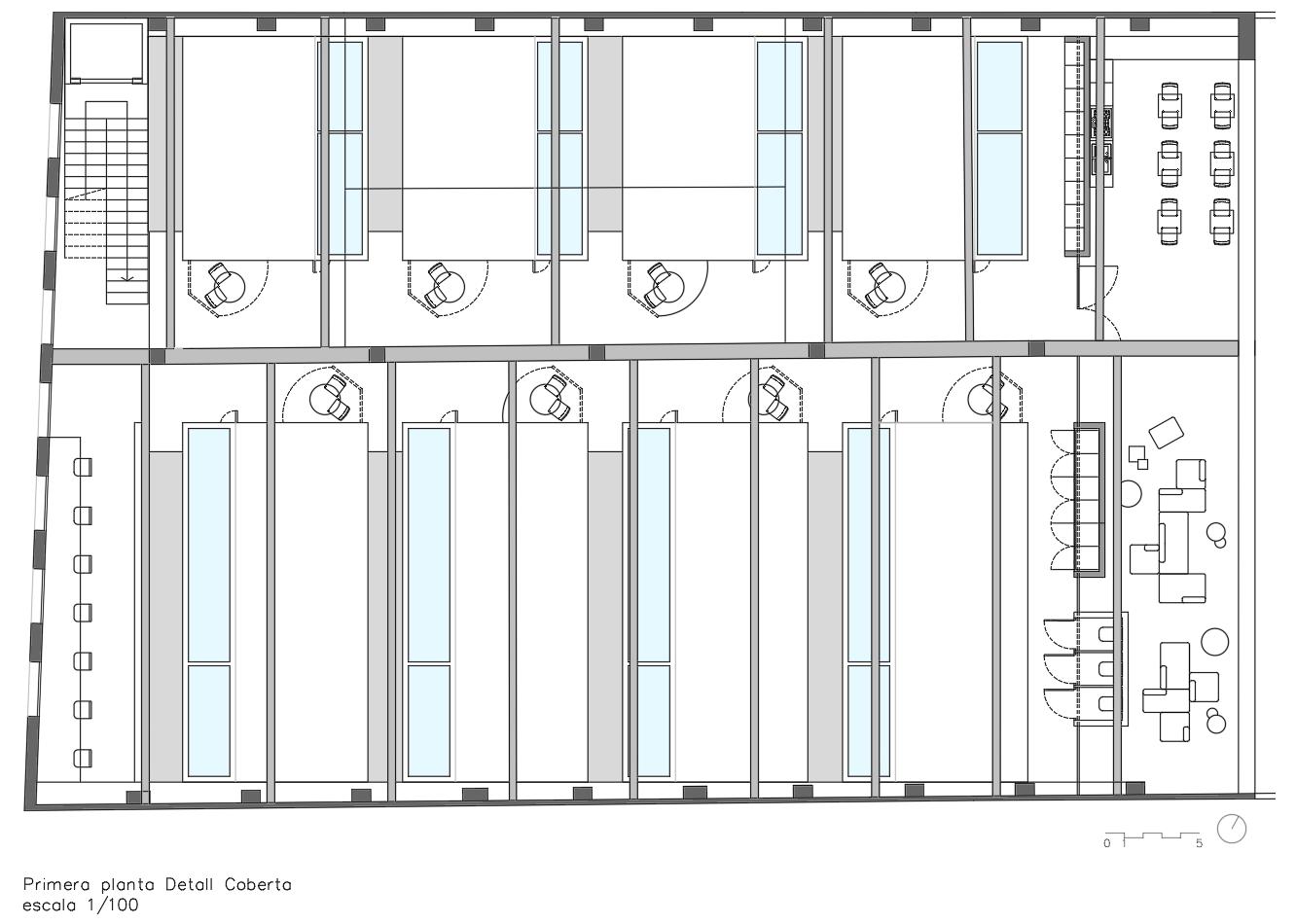

Planta general coberta 1/100

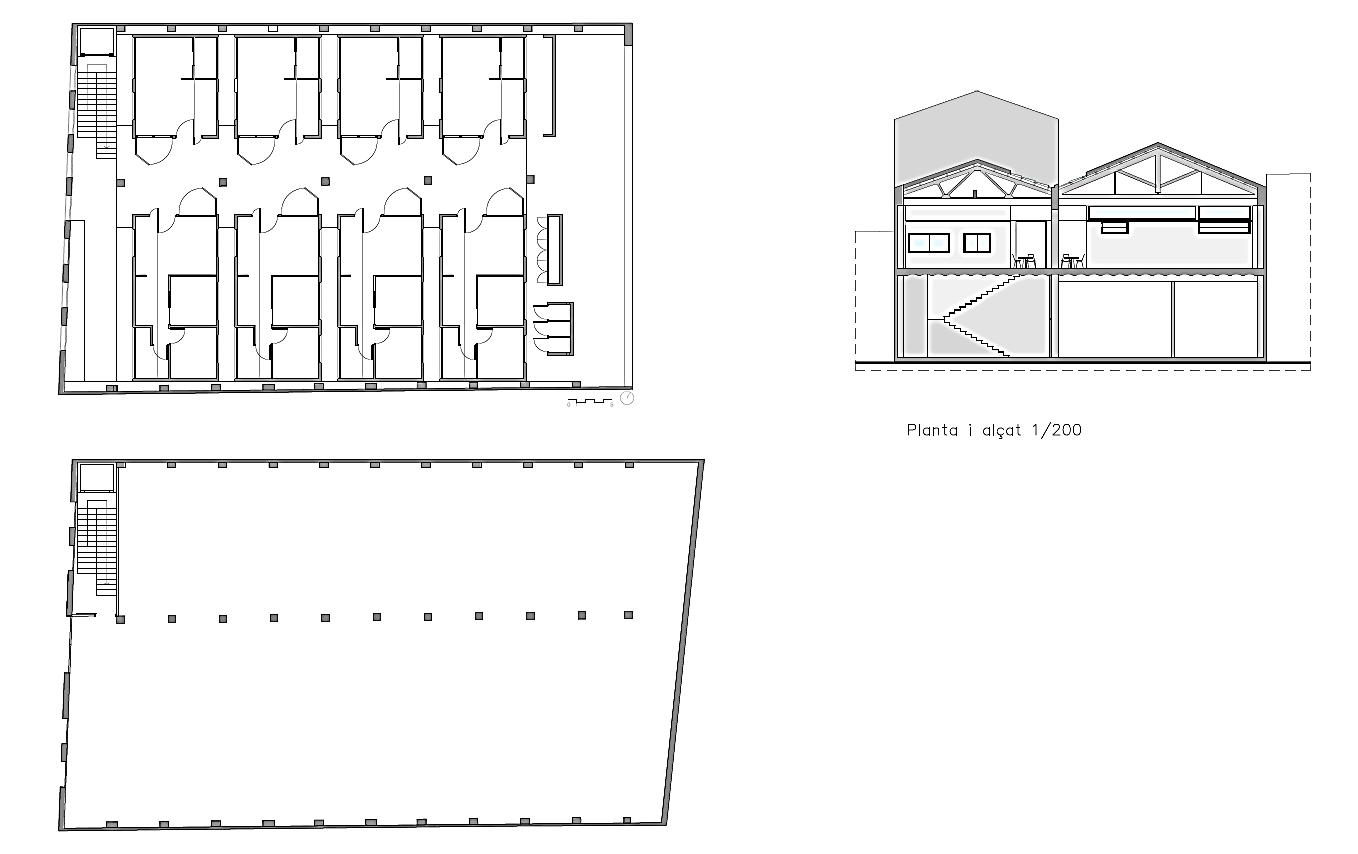

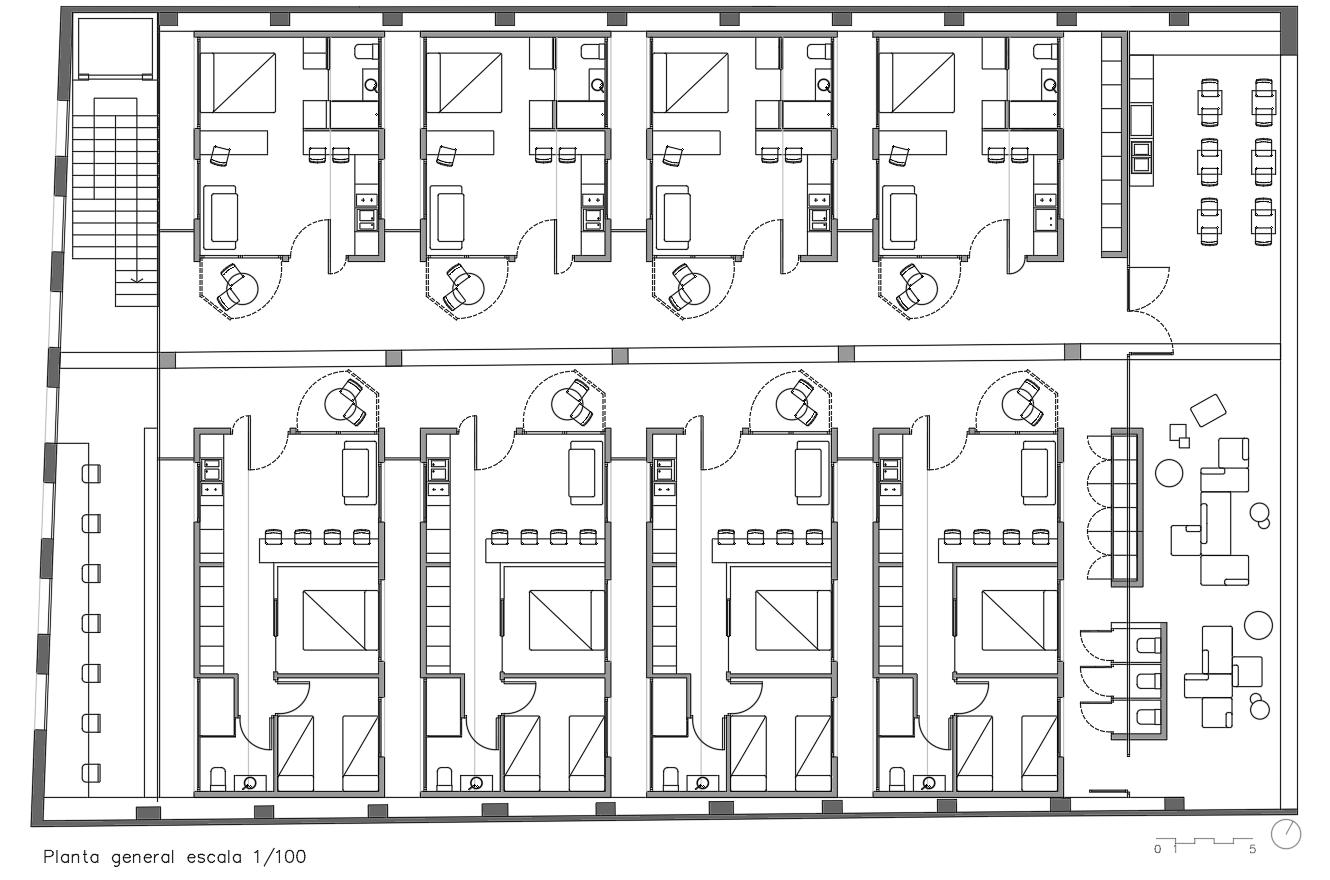

Planta general i unitats habitacionals 1/100
Detalls Materials
Planta general coberta. MATERIALS.
4
Obertures superior mòdul Doble vidre fixe
Coberta mòduls Fusta CLT pi (panells fusta contralaminada)
Perfileries obertures Fusta pi natural
Mòduls cuina exterior Fusta contraxapat blanc
4
Coberta mòduls CLT (panells fusta contralaminada)
Obertures superior coberta Finestres projectants
Revestiment parets laterals Pladur pintura blanca
Escales obra Revestiment fusta pi

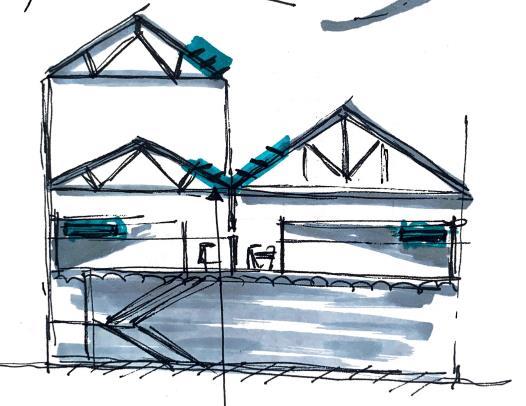

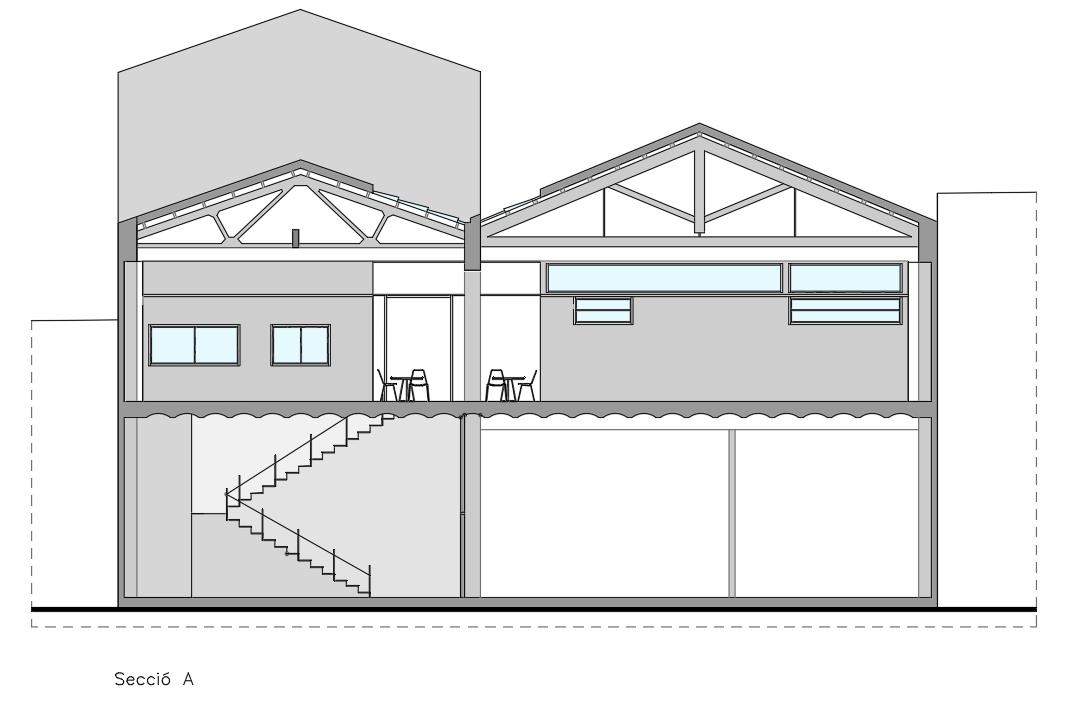

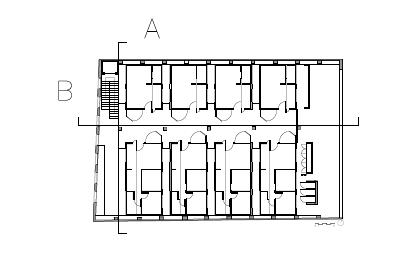

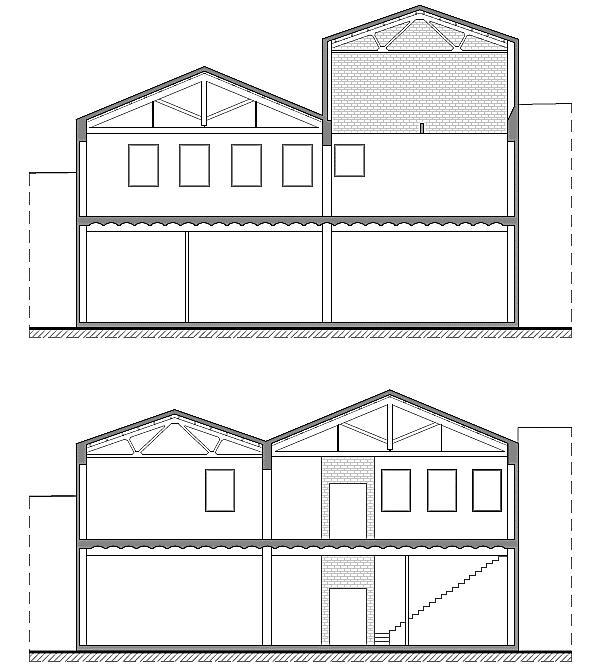

Seccions / alçats generals 1/100
Parets mòduls CLT (panells fusta contralaminada)
Mobiliari cuina exterior Fusta contraxapat blanc
Mòduls espais comuns Pladur pintura blanc

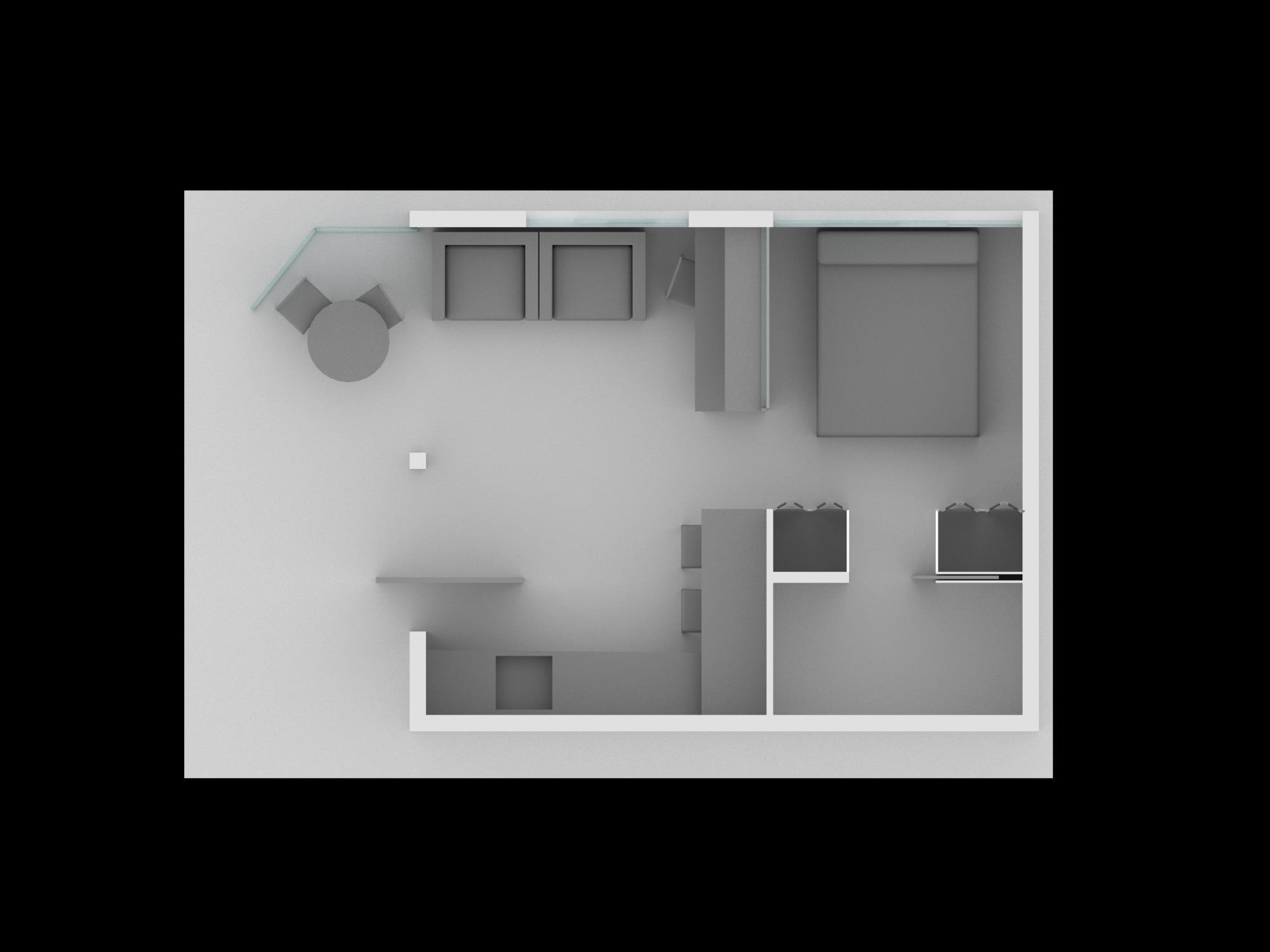

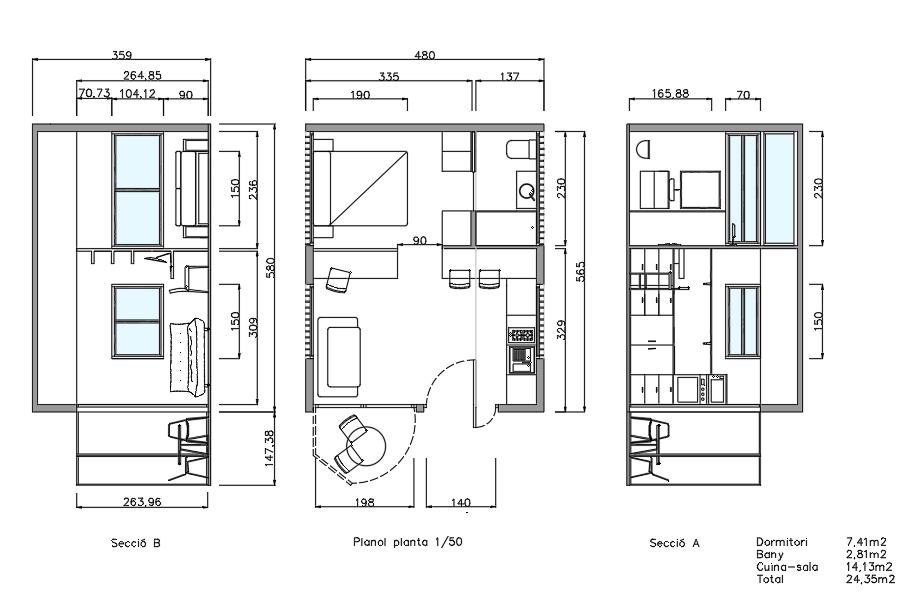

Planta i secció unitat habitacional 1/50
4
Paviment interior microciment pedra (3mm)
Mobiliari interior mòdul Fusta contraxapat blanc
Parets mòduls CLT (panells fusta contralaminada)
Obertura finestra principal Abatible perfilaria fusta

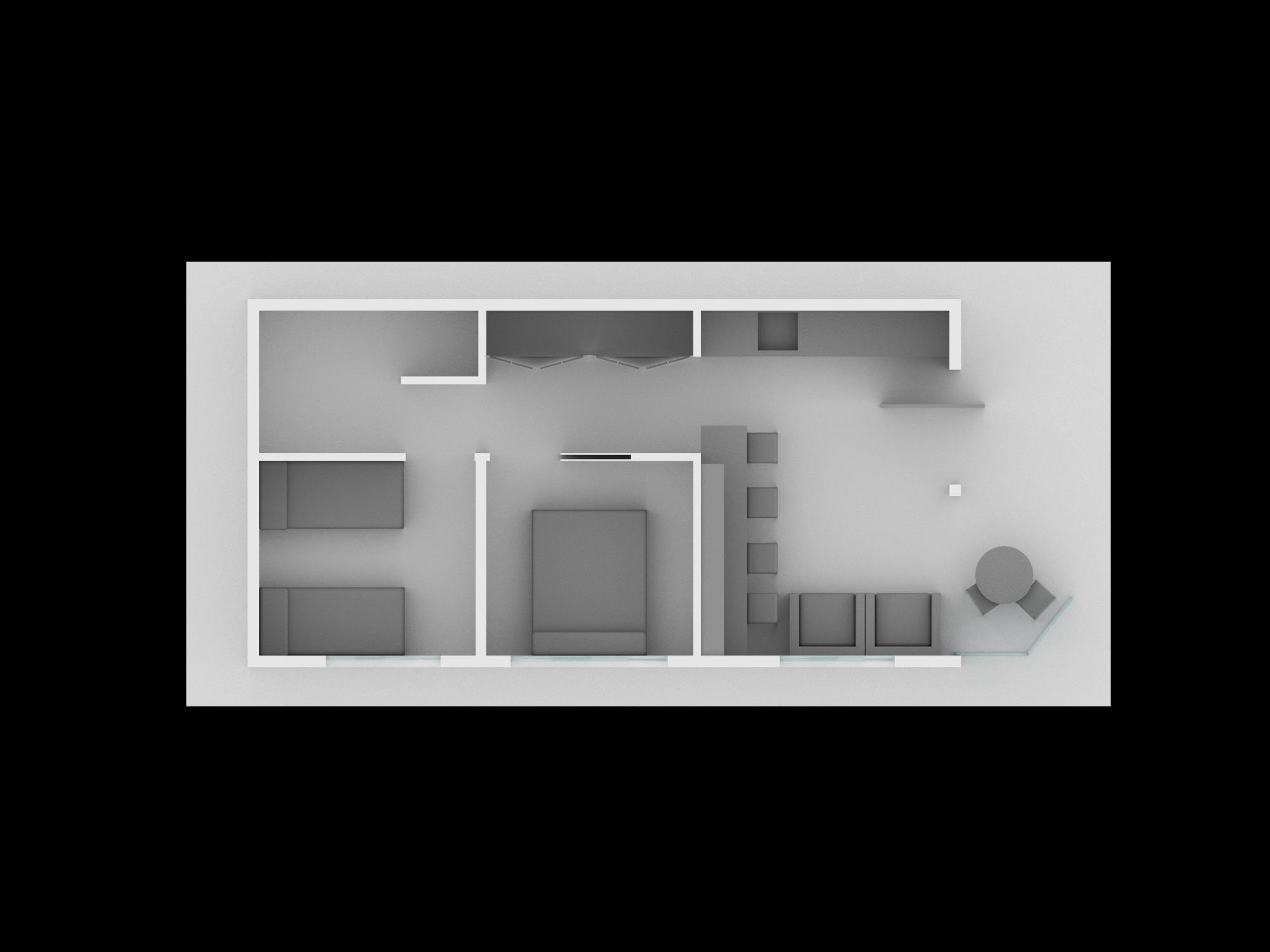

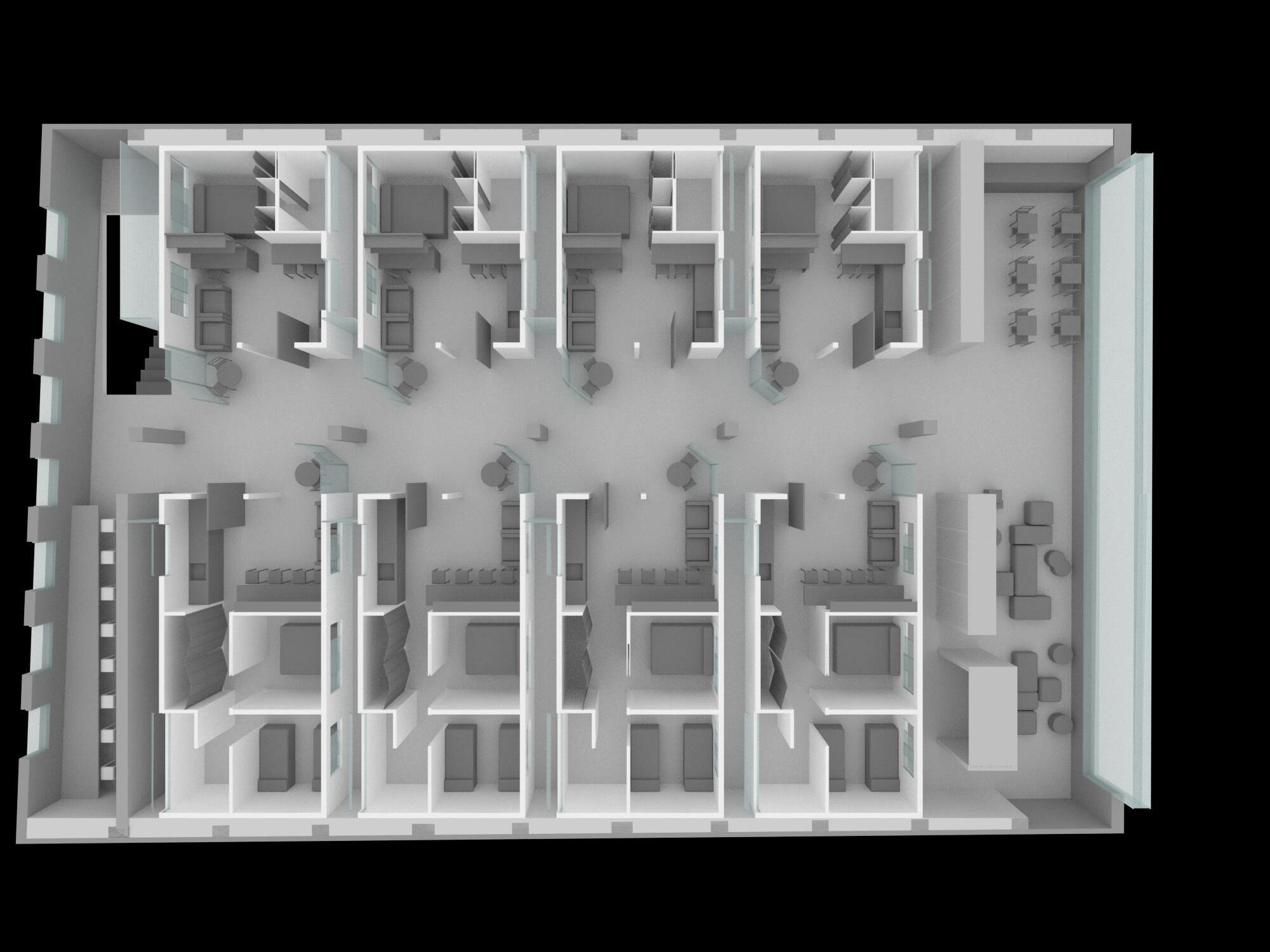

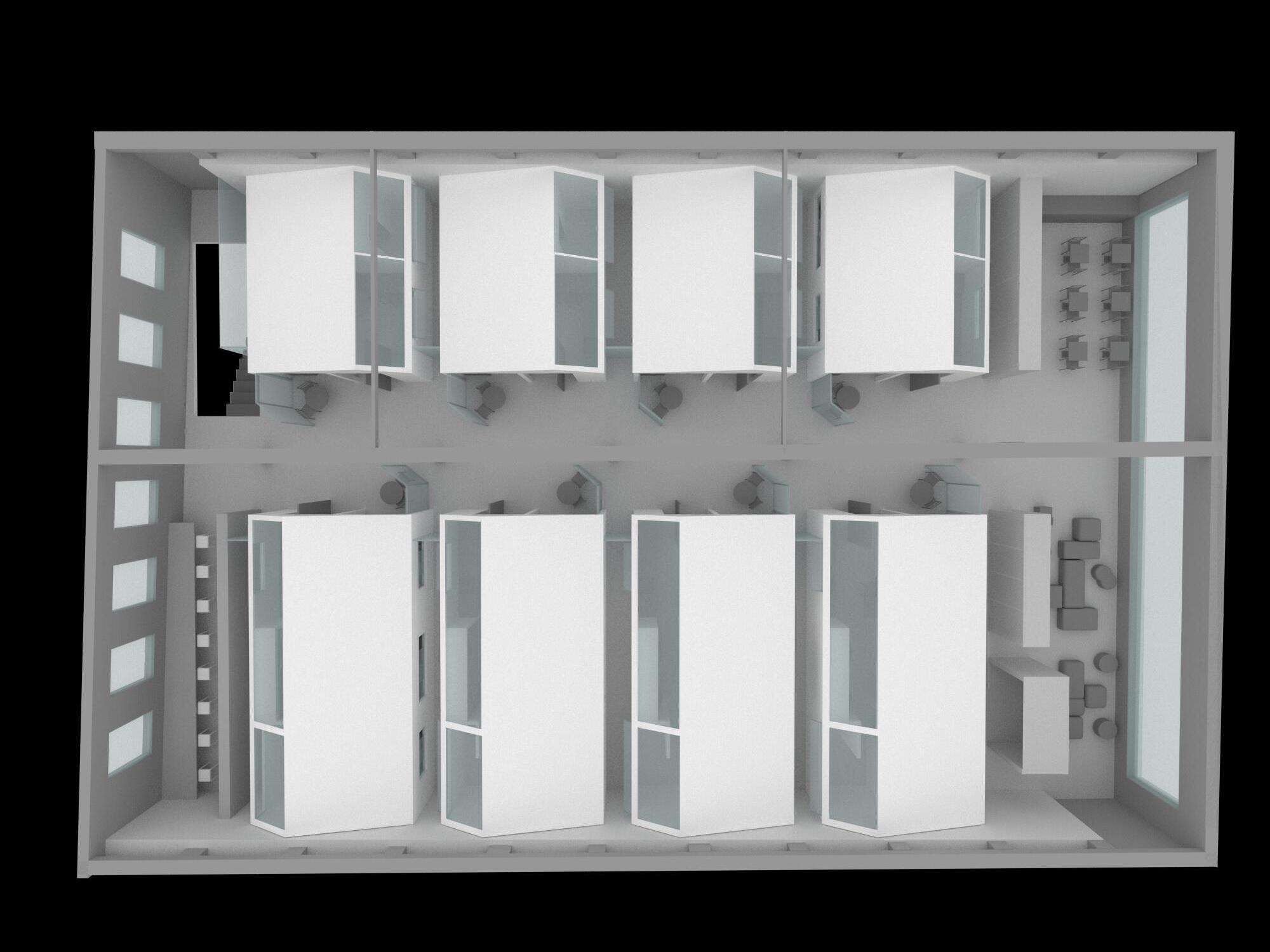

Representació tridimensional escala 1/100. Interiors.

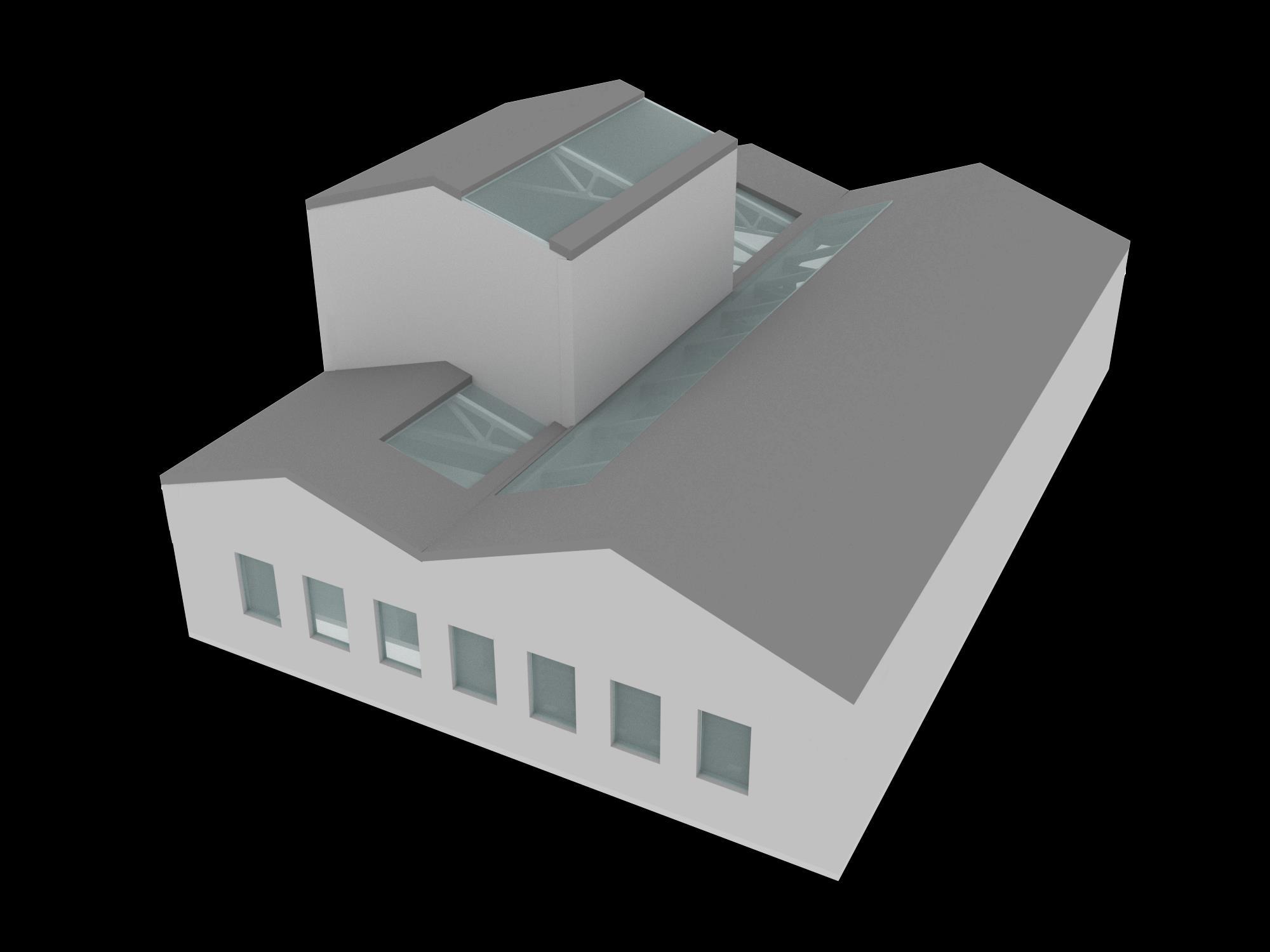

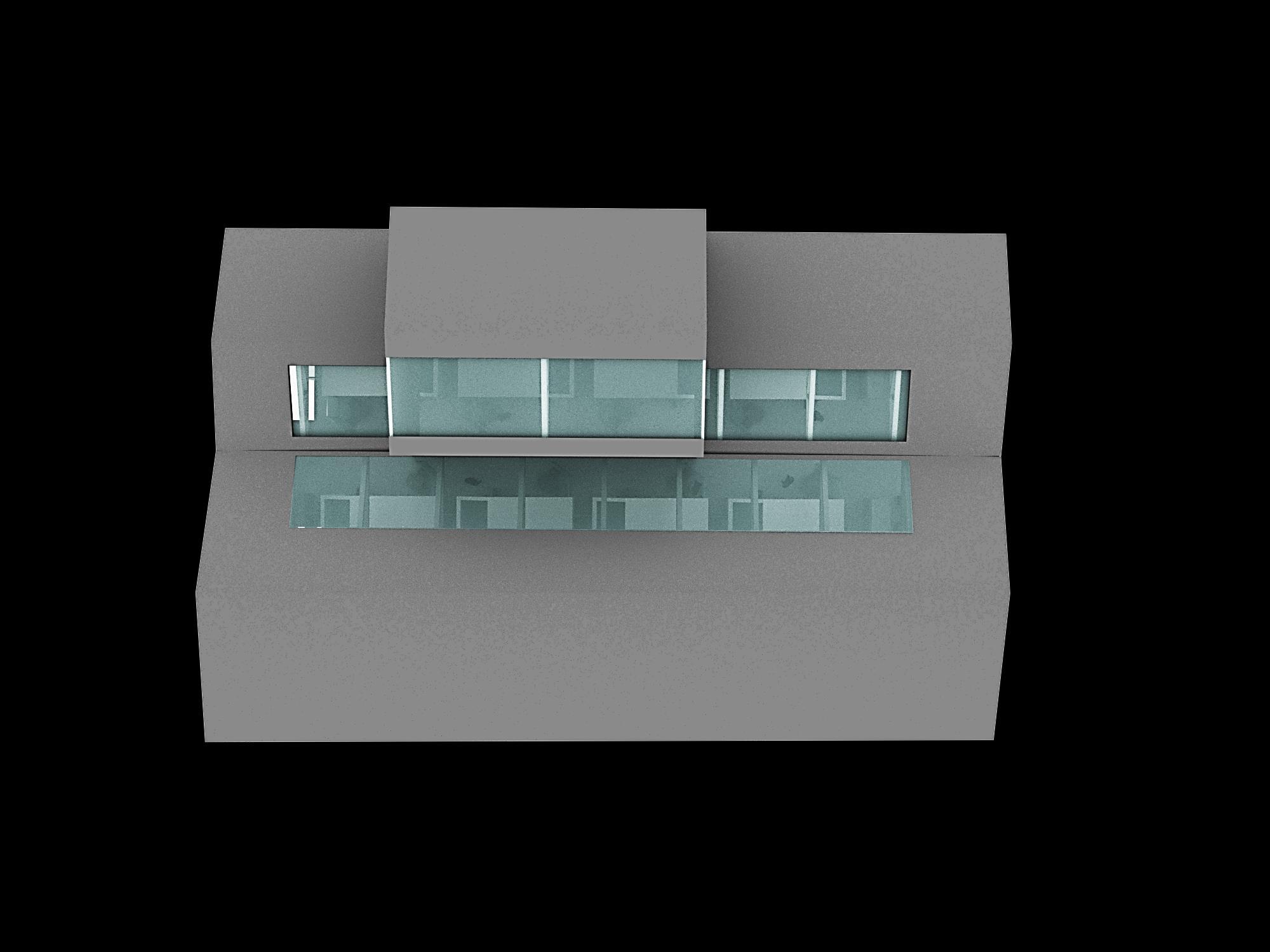

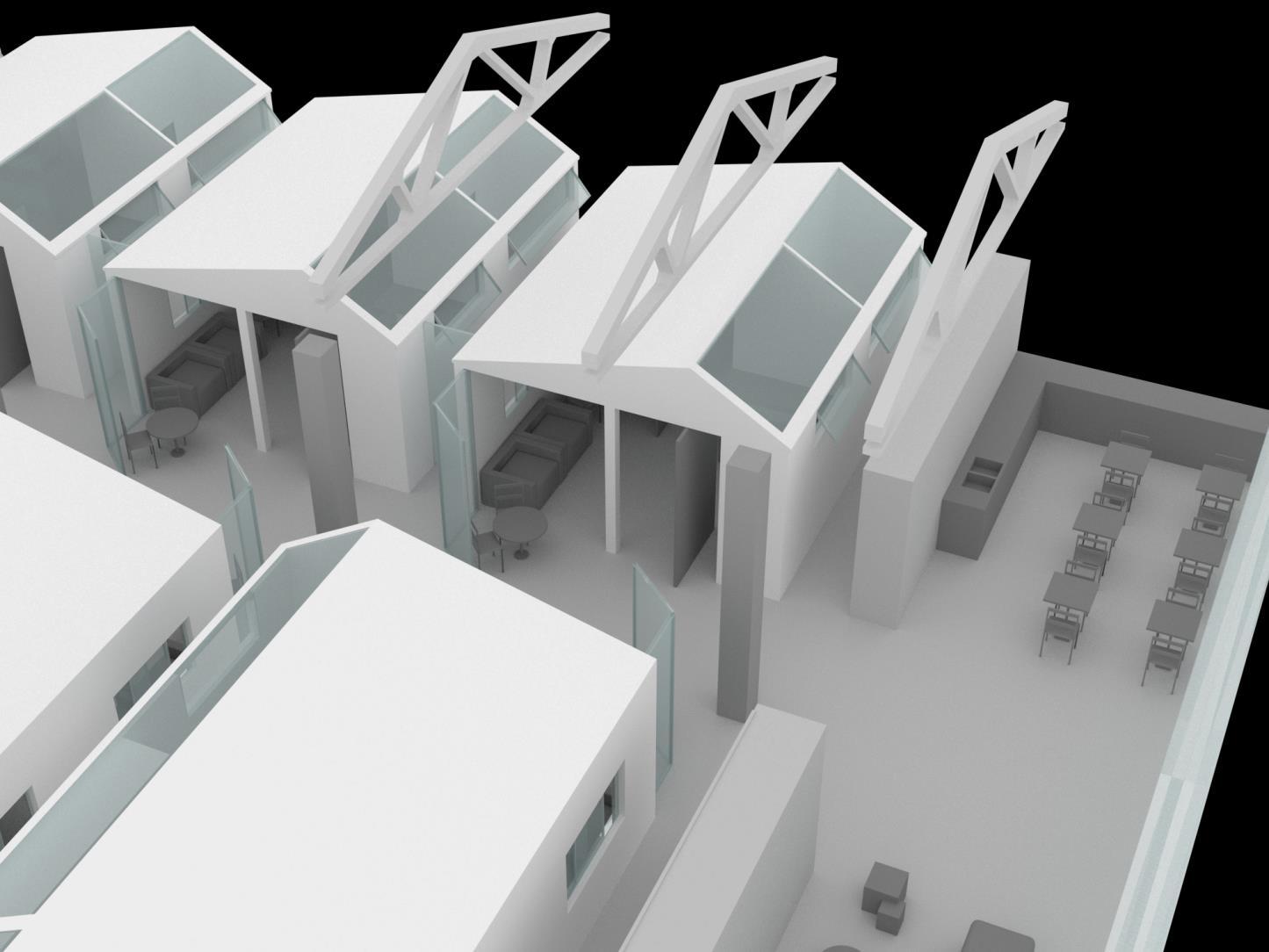

Representació tridimensional escala 1/100. Coberta mòduls.

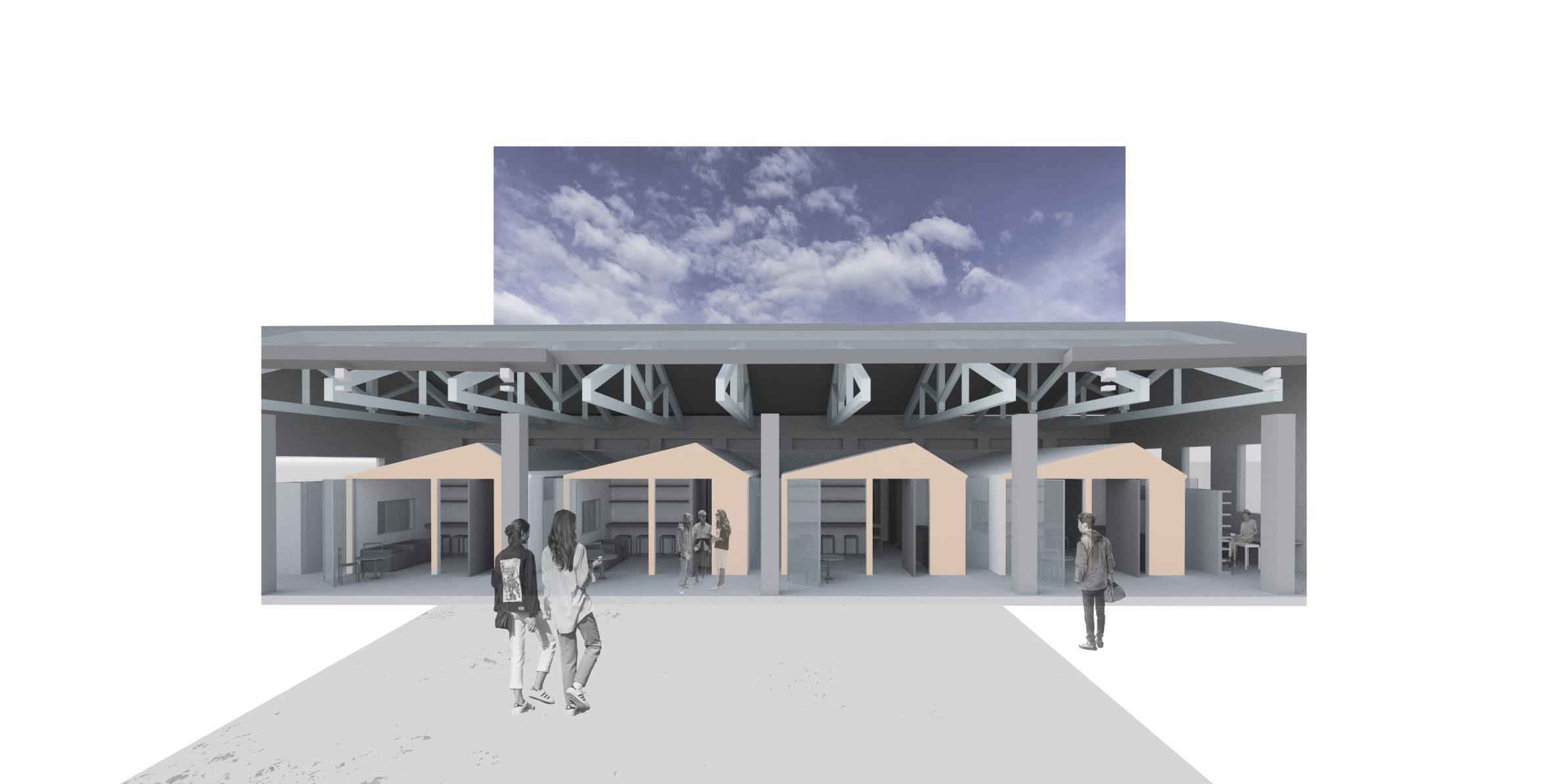

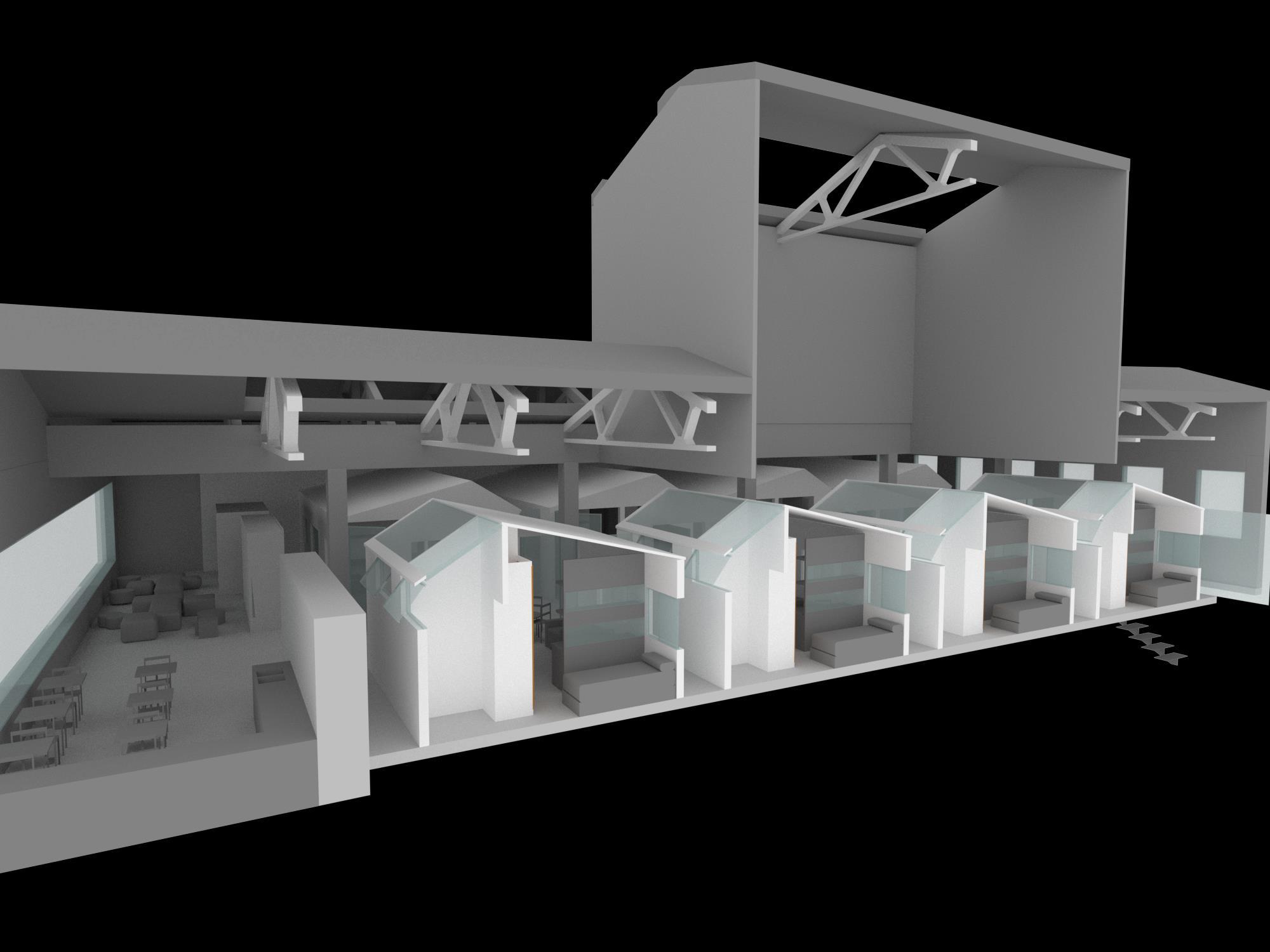

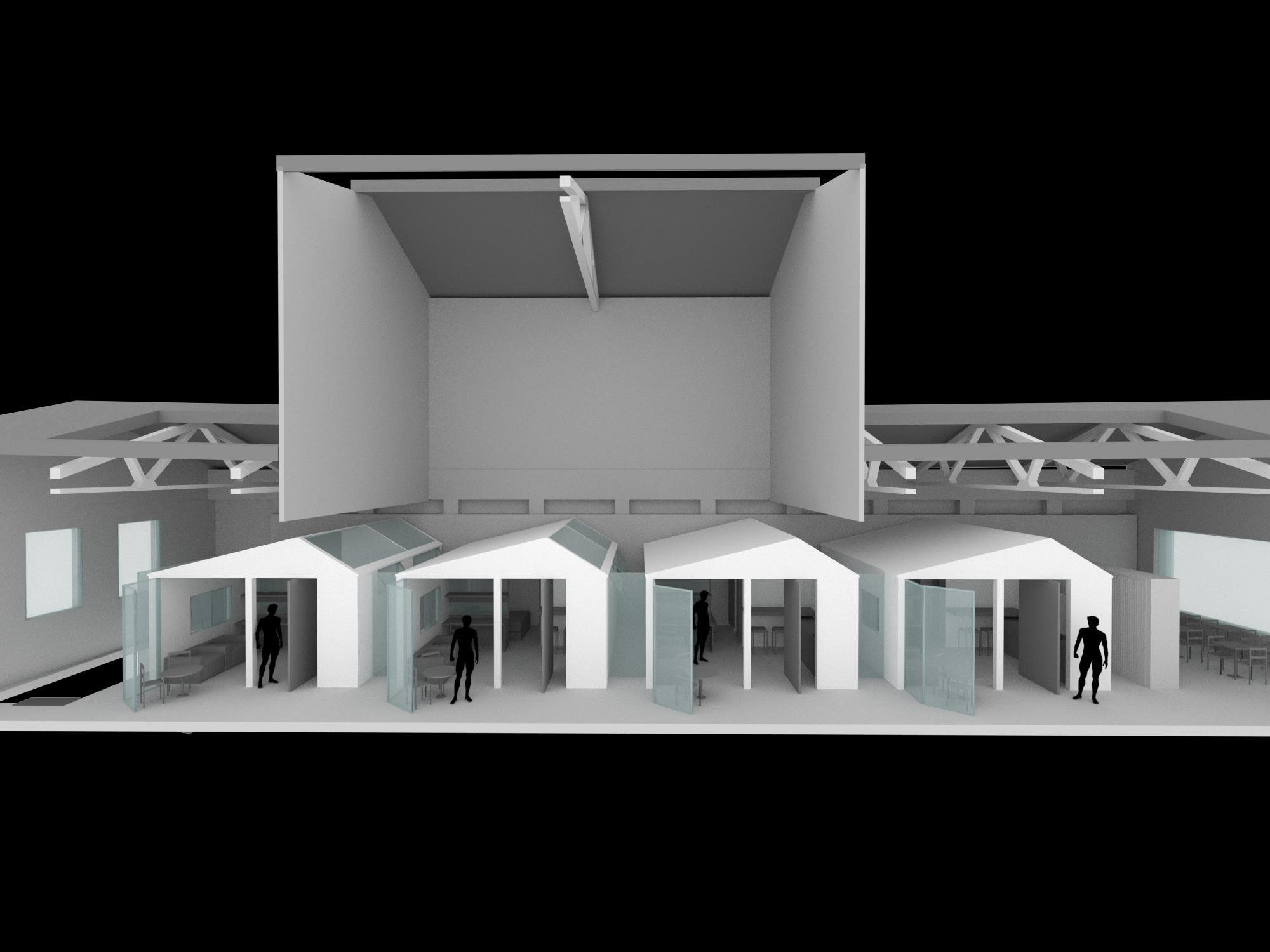

Representació tridimensional escala 1/100. Tall coberta exterior.

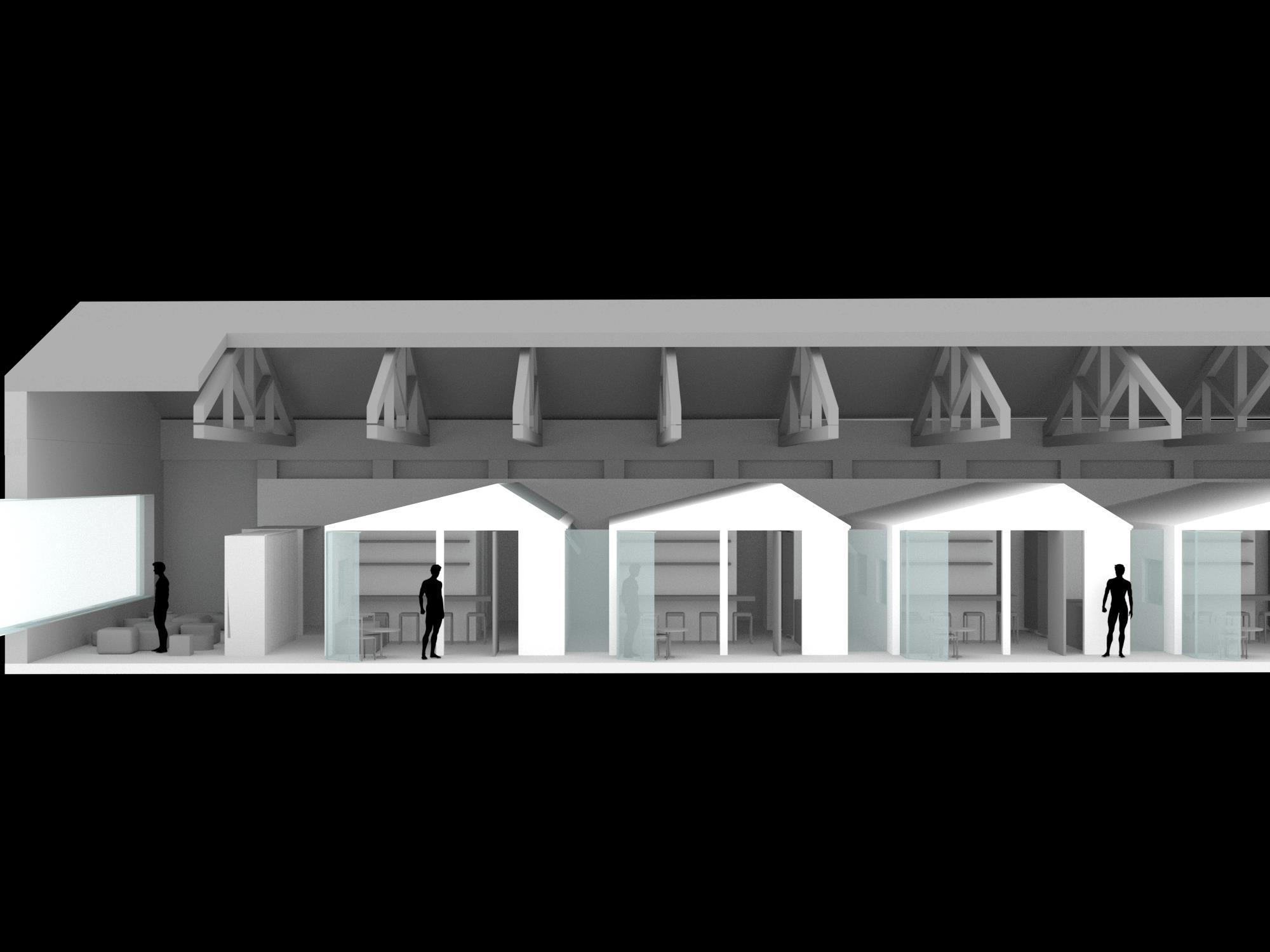

Representació tridimensional. Alçats longitudinals.
Representació tridimensional. Alçats longitudinals.

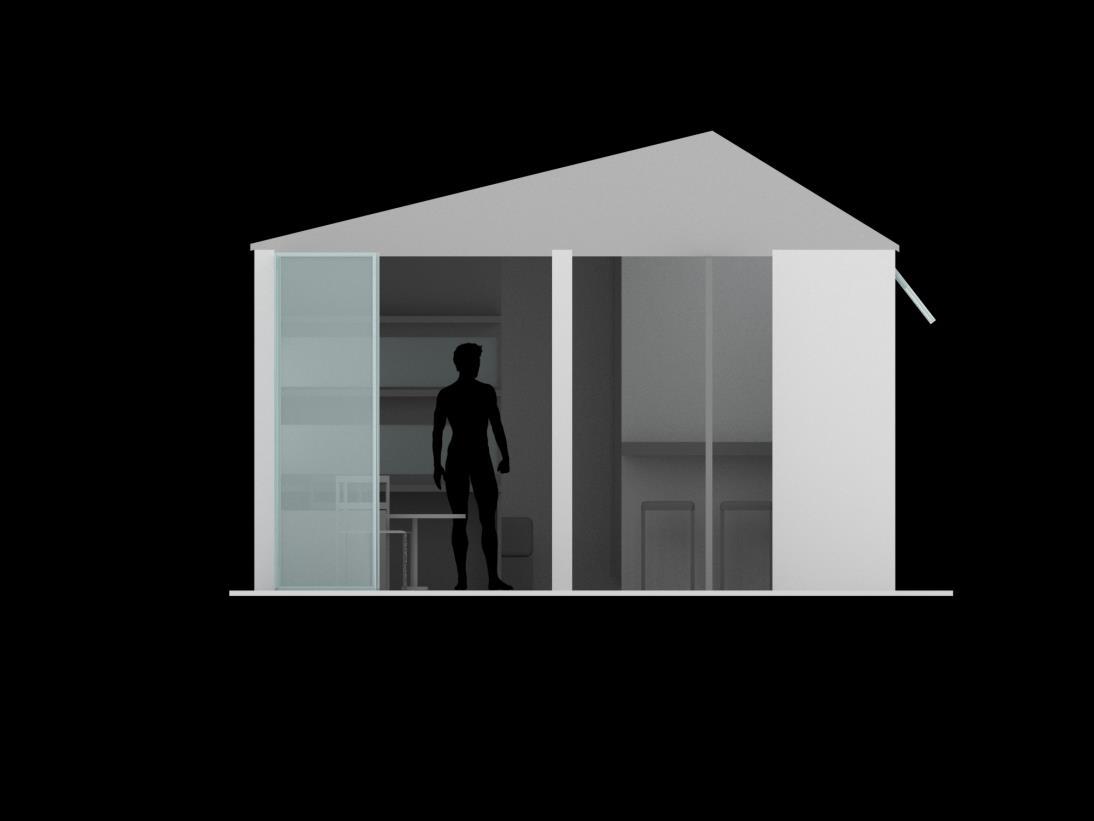

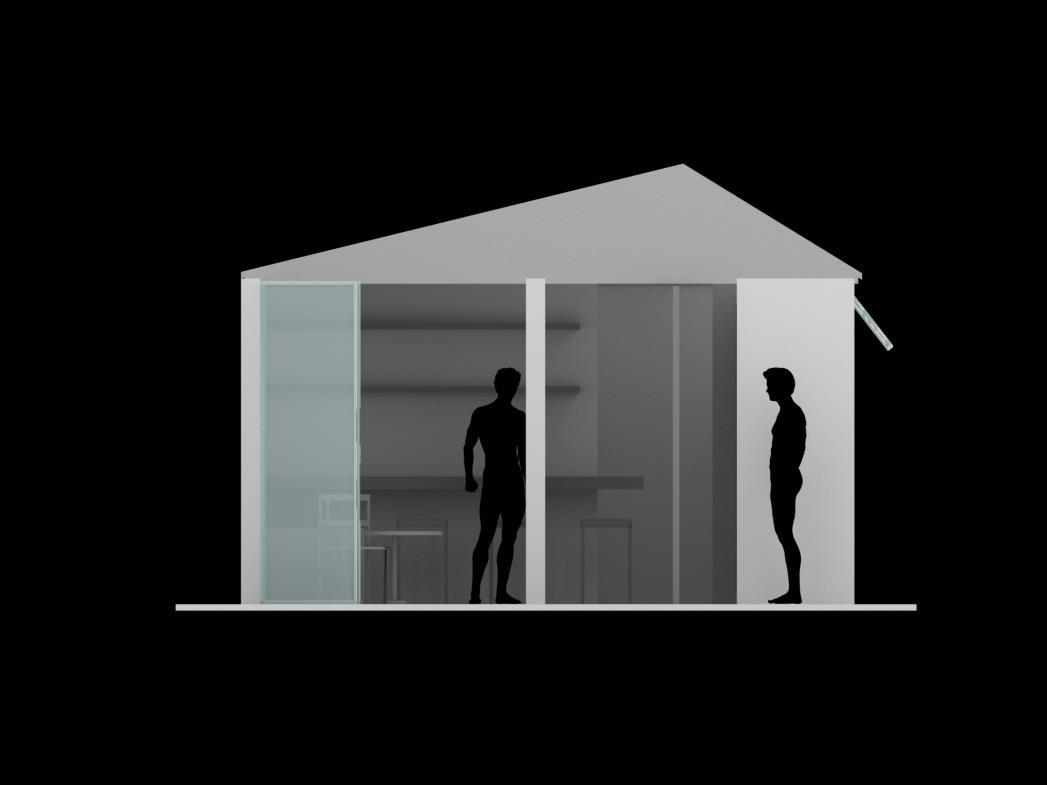

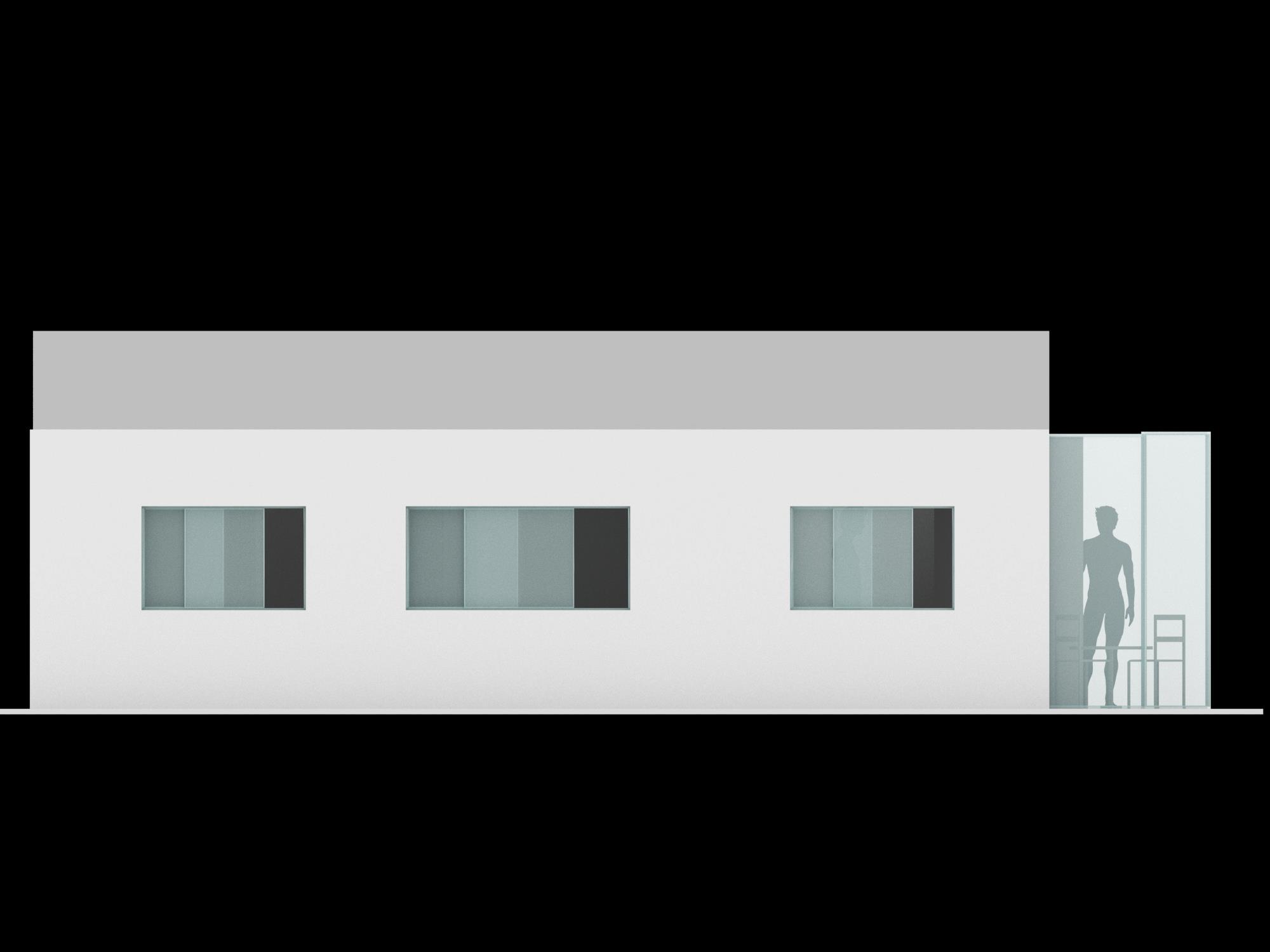

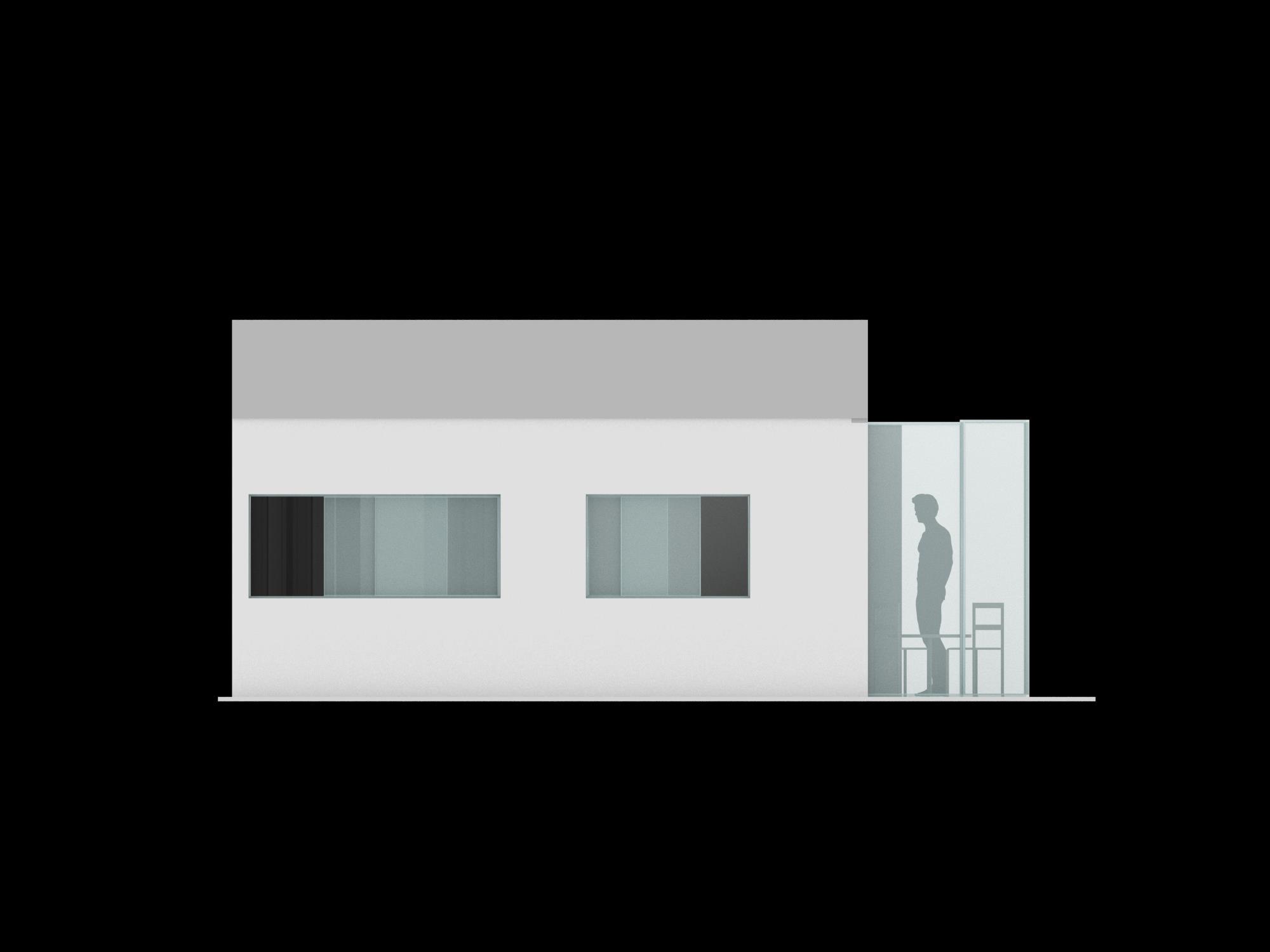

Unitat Habitacional 2pax. ALÇATS

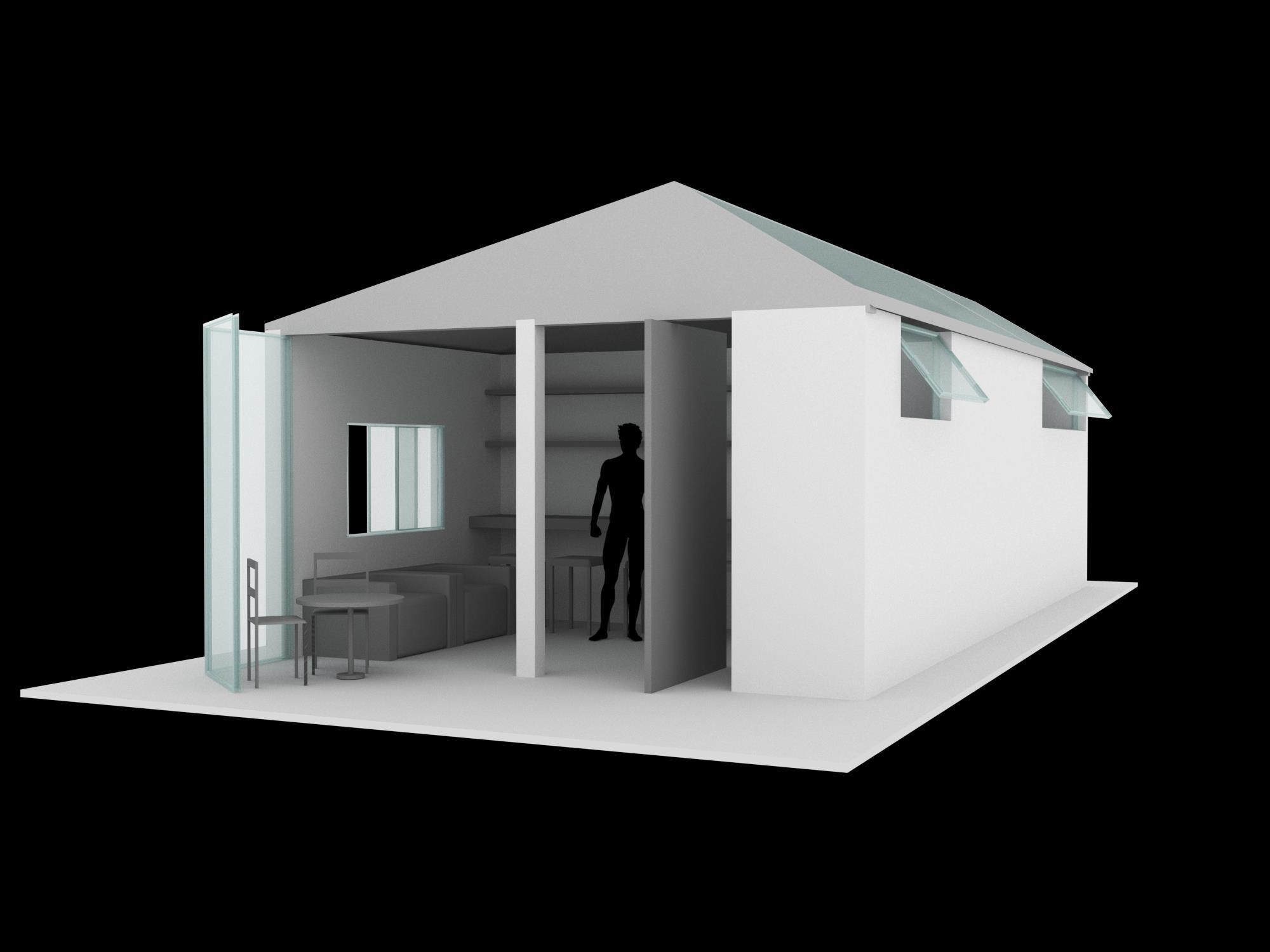

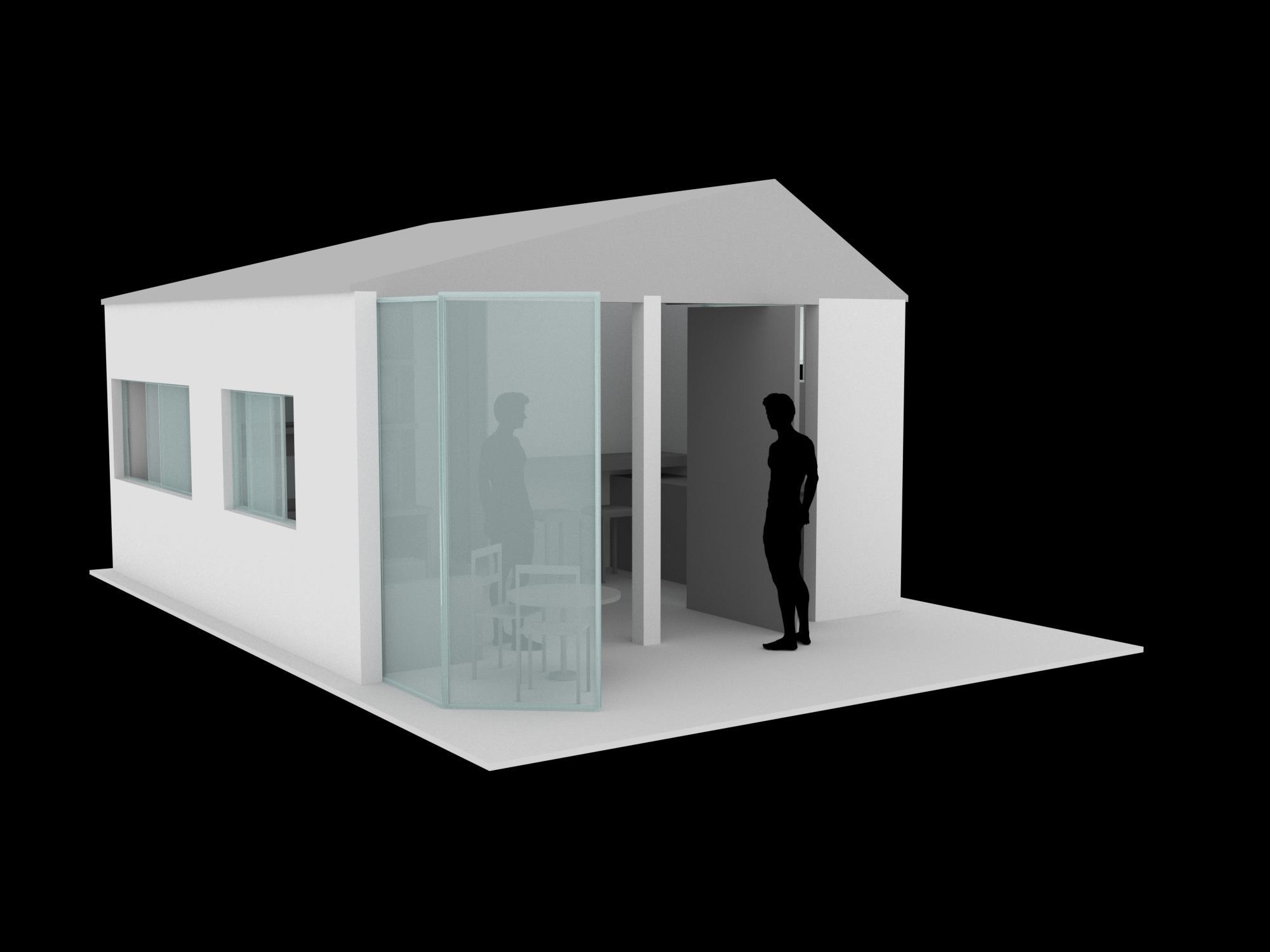

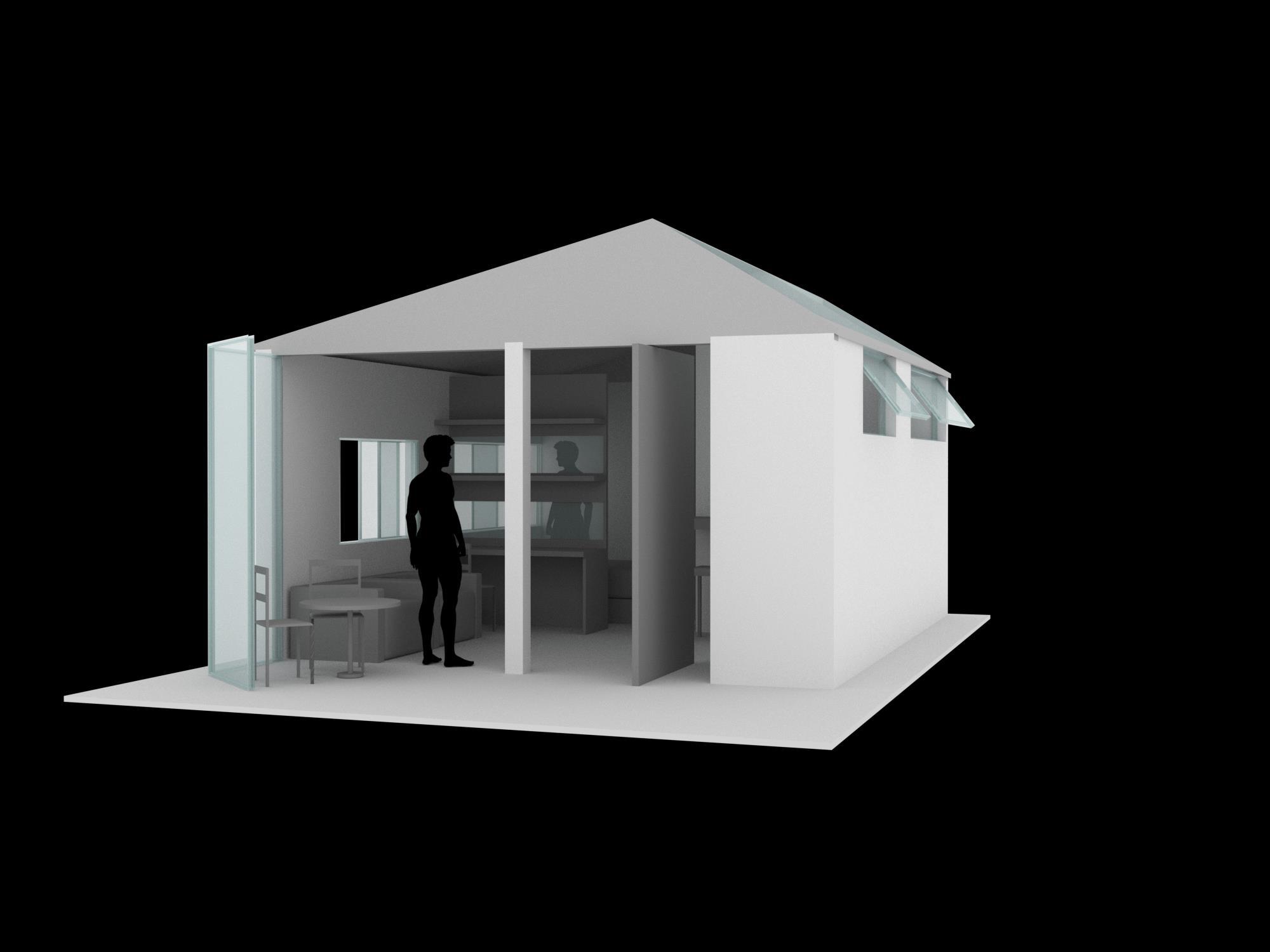

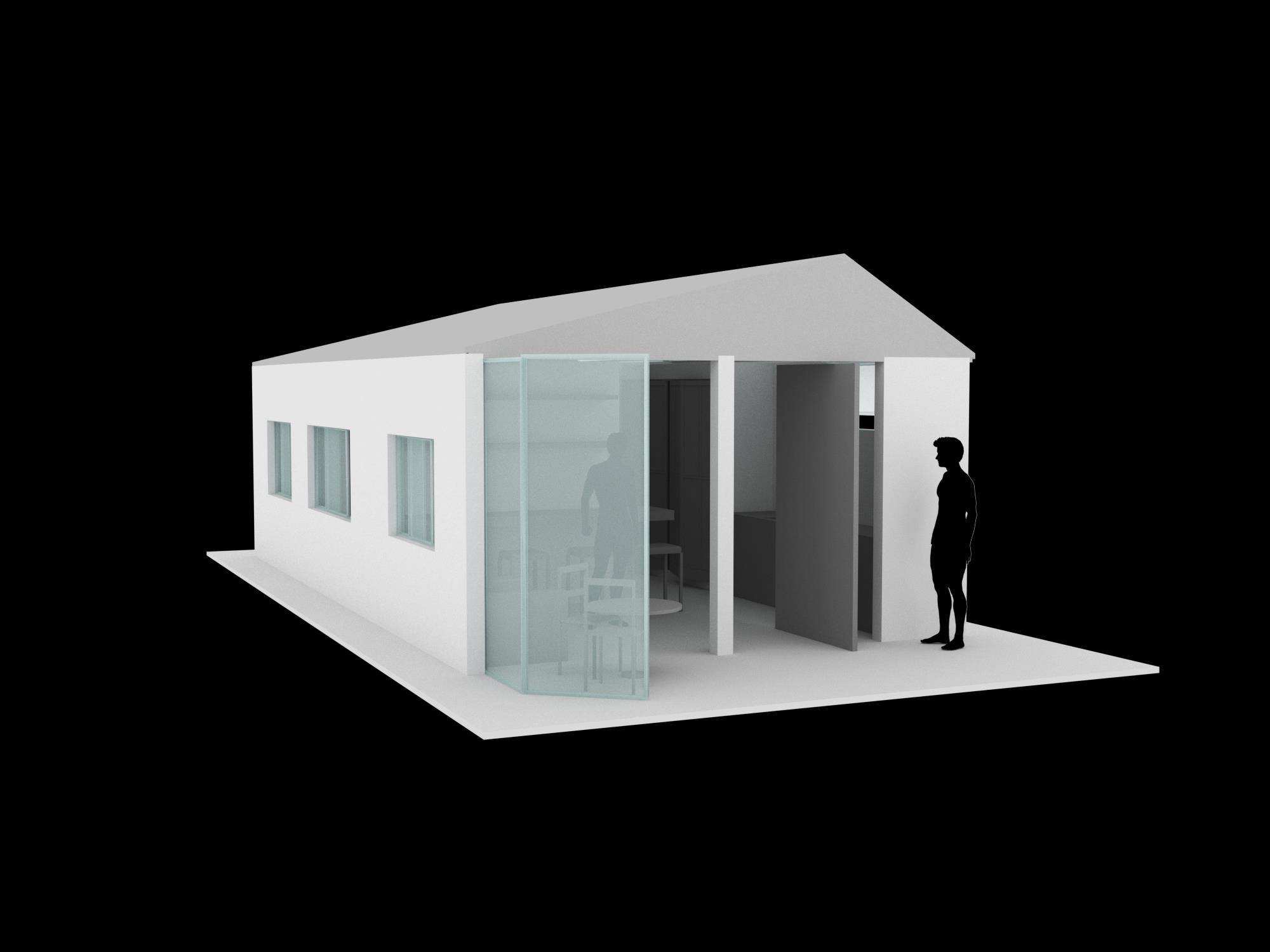

Unitat Habitacional 2pax. PERSPECTIVA.
Unitat Habitacional 2pax. PERSPECTIVA.
Unitat Habitacional 4pax. ALÇATS.
Unitat Habitacional 4pax. PERSPECTIVA.
