FISICO AMBIENTAL

contexto ambiental

indice

Caracteristicas de relacion

Dimensiones, alturas anchos de fachadas, ocupación predial

Perfiles, números de pisos de las edificaciones

Zonas de conservación

Grado de cerramiento. Llenos y vacios

Texturas, color, materiales

Caracteristicas formales contexto ambiental

Contraste entre superficies

Plano base de cubierta

Formas vanos, puertas y ventananas

caracteristicas fisicas 1 3 2 4

Planos virtuales

Tipoligia edificatoria

Porticos aleros y voladizos

Paramentación

Volumetrias

Proporción

Escala

Relaciones:

-Funcionales

-Diomensionales

-Espaciales

-Tecnicos

Flujo vehicular y peatonal

Topografa, arbolización, vegetación, zonas verdes

Visuales lejanas, proximas, bordes, barreras

Clima, asoleamiento, brisas, protección, tratamientos

Problemas ambientales

Mobiliario urbano

Texturas de pisos

Zonas de protección y conservación

CARACTERISTICAS FÍSICAS

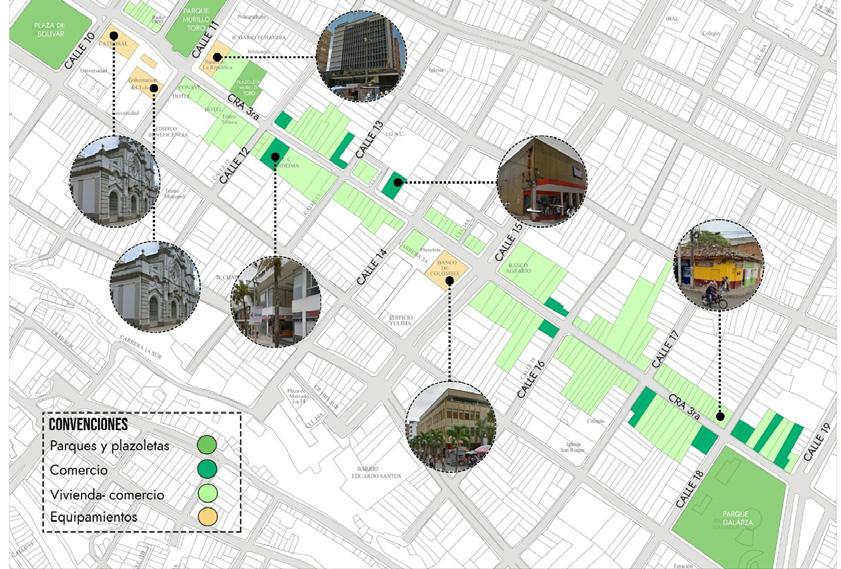

OCUPACIÓN PREDIAL

VIVIENDA: COMERCIO:

EQUIPAMIENTOS:

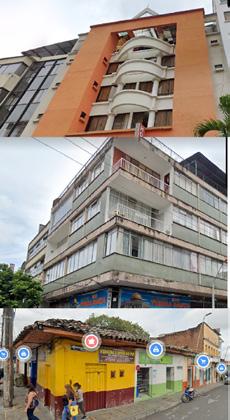

DIMENSIONES- ALTURAS

Se evidencian unas dimensiones en cuanto a las edficaciones, que se caracterizan por sus grandes alturas, ya que se observan construcciones de 2, 3, 4, 5, 7, 9 y 11 pisos.

En donde predomina la altura predominante de 4, 5 y 7 niveles.

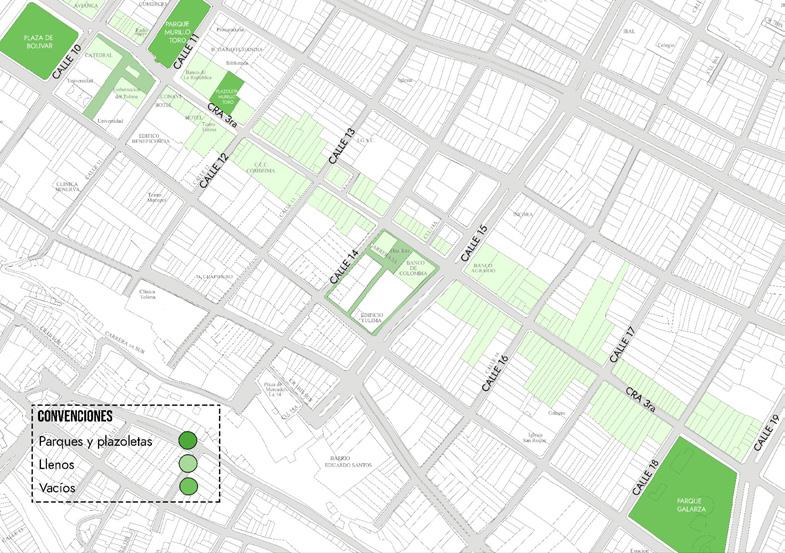

LLENOS Y VACIOS

El ánalisis del territorio mediante el horizonte conceptual y metodologico de la cartografia, conduce a la identificación de llenos hablando de la zonas en donde abundan las edificaciones y elementos con materialización en el espacio geográfico.

Así mismo, se habla de vacíos en donde se encuentran espacios de manera superficial, que generan relaciones. Evidentemente rebosan las zonas de llenos, por toda la Cra 3ra y una mínima cantidad de espacios vacíos.

Se observan parques y plazoletas que generan espacios de relajación para la ciudad, los cuales son:

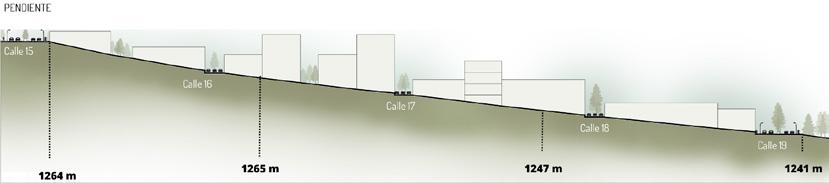

PERFIL TOPOGRÁFICO

Se observa un terreno con unas alturas significativas, en donde la altura mínima es de 1241 m sobre el nivel del mar y la altura máxima es de 1264 m aproximadamente.

Notoriamente se genera una inclinación o pendiente de gran altitud, generando una pendiente del 35%

1.

3.

2.

4.

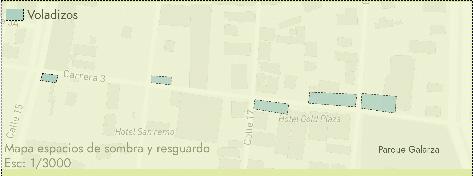

PLANOS DE CUBIERTA- PORTICOS, aleros y voladizos

Se encontró con cubiertas planas a la vista del ojo humano. Los edificios residenciales tienen una pendiente de bajo porcentaje.

Se encontró que pocos edificios disponen de aleros cortos, menores a un metro. Estos aleros generan sombra para zonas mínimas del andén y quienes lo transiten.

TIPOLOGÍA EDIFICATORIA

Número de edificaciones por tipología

FORMAS, VANOS Y PUERTAS

Las edificaciones desde la Calle 15 a la 18 tienen características de la arquitectura moderna. Los vanos y las carpinterías no presentan características singulares ni variaciones salvo en tamaños y materialidades de acuerdo al uso de algunas edifica ciones.

PLANOS VIRTUALES

Los planos virtuales son aquellos espacios que no se encuentran delimitados fisicamente, pero han sido ocupados para un uso y actúan como una barrera o espacio donde no se circula.

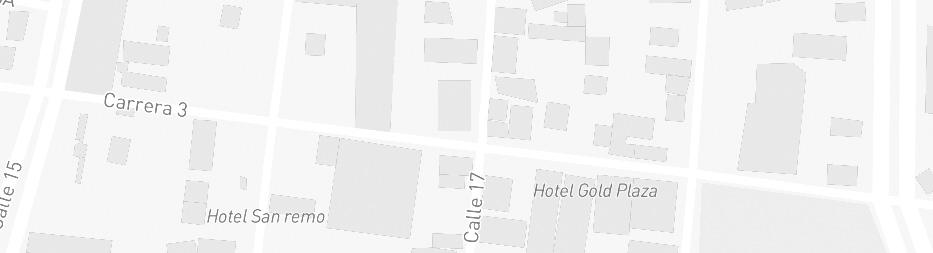

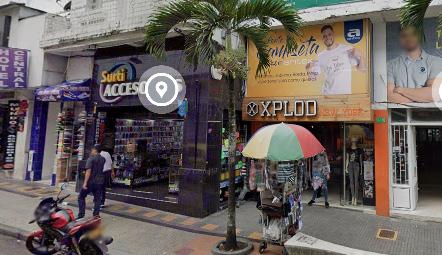

PARAMENTACIÓN

Se inspeccionó por el tramo desde la Cll 10 hasta la Cll 19 ( Parque Andrés Lopez de Galarza ) si hay edificaciones que sobrepasan la línea de paramento.

Los predios que invaden la acera no suponen un riesgo para la integridad del peatón. No obstante, supone desorganización en las manzanas y evita una circulación directa para quienes la circulen.

Ocobos arbol tradicional de la ciudad de Ibague el cual se encuentra ubicado en la gran parte de la ciudad.

Tratamientos

Según la cartografía de la ciudad de Ibagué, nos da como resultado que la zona de la comuna 1 en la carrera 3 entre las calles 10 hasta la 19 se identifican 2 tratamientos uno urbanístico y otro tratamiento de consolidación por estabilización.

Fitotectura

Palma de botella ubicado su gran mayoria sobre toda la carrera 3 entre las calles 10 hasta la 15 de la zona objeto de estudio.

Acacias , arbol ubicado en su gran parte en la ciudad de Ibague logrando mostrar una florecer de colores casi representativos al tolima como el amarillo.

según la página de Cortolima nos arroja como resultado un conteo de los arboles existentes en la zona objeto de estudio ( carrera 3 entre calles 10 hasta la 19) el cual cuenta con un total de 1.502 árboles en la zona.

Se logro identificar mobiliario urbano en deterioro medio e incomodos por lo que es factible realizar una renovación del diseño de dichas bancas para una mayor comodidad al usuario.

La carrera 3 entre las calles 10 hasta la 19 cuenta con buena iluminación por parte de las farolas, anexo a ello cuenta con buen servicio eléctrico.

Falta de botes de basura en lugares específicos ya que en actualidad se logra ver gran contaminación por medio de la basura afectando la imagen y el ambiente de la zona objeto de estudio.

Zonas verdes - mobiliario urbano

Se evidencian 2 zonas verdes importantes de la zona objeto de estudio, estas son el parque Galarza ubicado en la carrera 3 entre calle 18 y 19 y la plaza simón bolívar ubicado en la carrera 3 entre calle 9 y 10 de la ciudad de Ibagué. Anexo a ello cuenta con mobiliario urbano habitable como bancas, iluminación por farolas, botes de basuras, Etc.

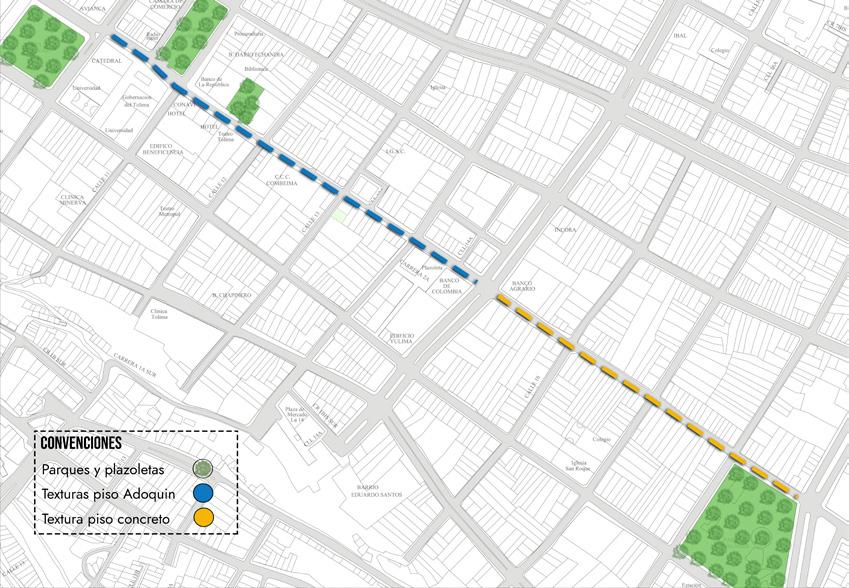

Texturas de piso

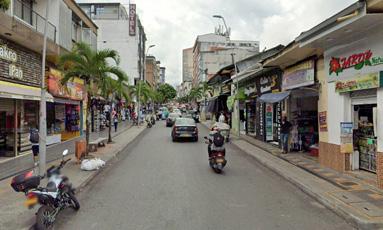

Según la investigación se identificó que existen 2 texturas de piso en la carrera 3, la primera se puede encontrar desde la calle 10 hasta la 15 una textura de adoquín adicionando baldosas de color amarillo esto con el fin de identificar que una parte de la carrera 3 que esta peatonalizada con restricción vehicular y la segunda parte de la carrera 3 entre calle 15 hasta la 19 es anden en concreto logrando ver una calle tradicional sin modificaciones.
