R I N C Ó N A N I M A L I A

CC NUESTRO MONTERÍA

Arq. Loraine Rivera Correa Prac. Andrea Saavedra

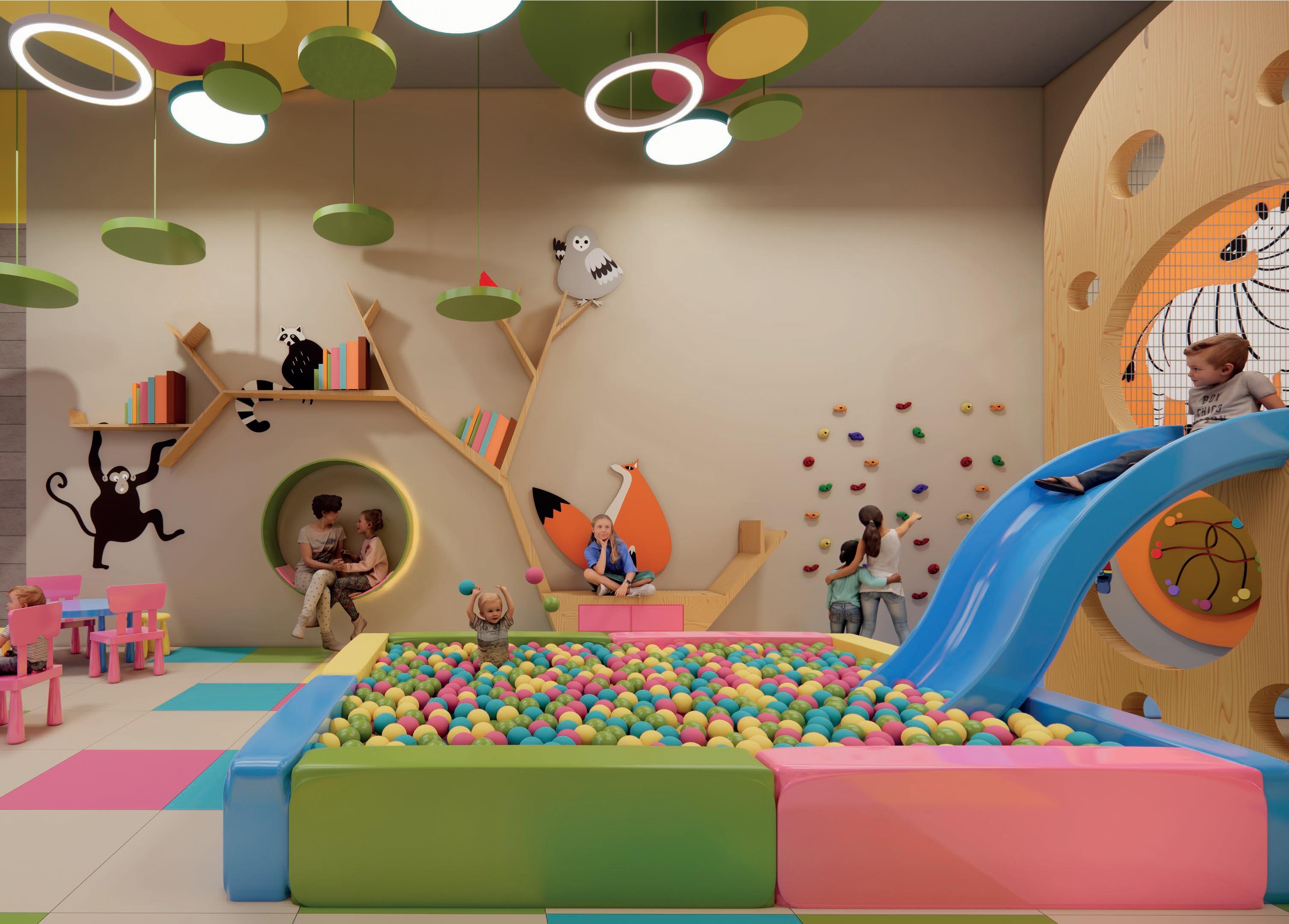

“Rincón Animalia: Un espacio donde los colores, formas y juegos despiertan la imaginación y la creatividad infantil, invitando a los niños a explorar, aprender y soñar.”

R

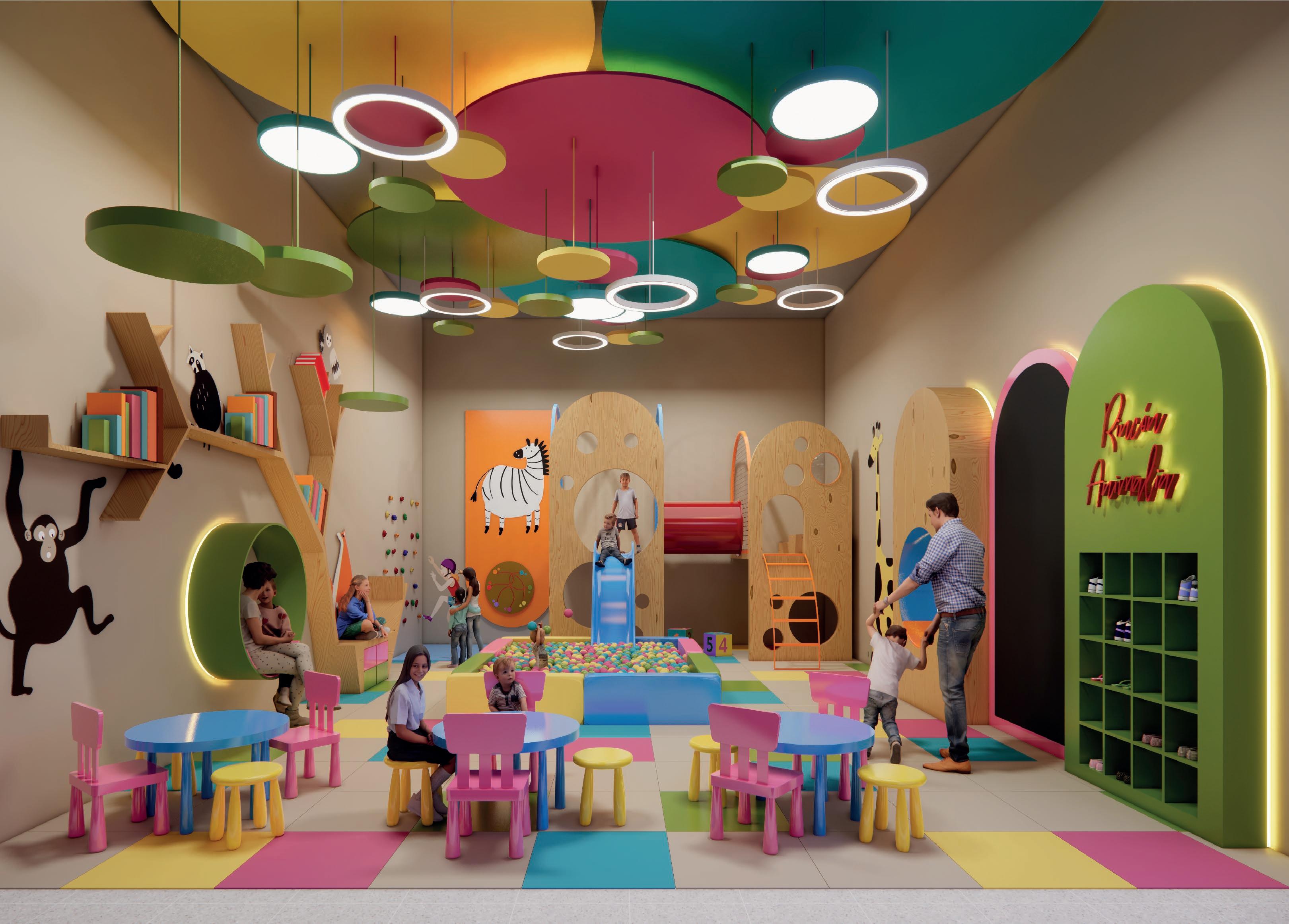

A Introducción
I N C Ó N A N I M A L I

CONTENIDO

Planta

Planta

Planta

PLANIMETRÍA.......................................................................................................Pág.
de Distribución ....................................................................................................05
de Detalle ............................................................................................................06
de Pisos ..............................................................................................................07
de Cielo raso .......................................................................................................08
de Elementos Colgantes .....................................................................................09
01
Planta
Planta
Planta
Planta
de Puntos Elécricos en Muro ..............................................................................10
de Puntos Eléctricos en Cielo Raso ....................................................................11 Corte A - A’ ......................................................................................................................12 02 ESPECIFICACIONES TÉCNICAS Y DETALLES..................................................Pág. Lista de especificaciones ...............................................................................................14 M - 1 ...............................................................................................................................15 M - 2 ...............................................................................................................................16 M - 3 ...............................................................................................................................17 M - 4 ...............................................................................................................................18 M - 5 ...............................................................................................................................19 A - 1 ................................................................................................................................20 A - 2 ................................................................................................................................21 E - 1 ................................................................................................................................22 E - 1 ................................................................................................................................23 03 PRESUPUESTO ...................................................................................................Pág. Resumen de Capítulos ...................................................................................................25 Presupuesto ...................................................................................................................26 Presupuesto ...................................................................................................................27 Presupuesto ...................................................................................................................28 Video recorrido ...............................................................................................................29 R I N C Ó N A N I M A L I A Introducción

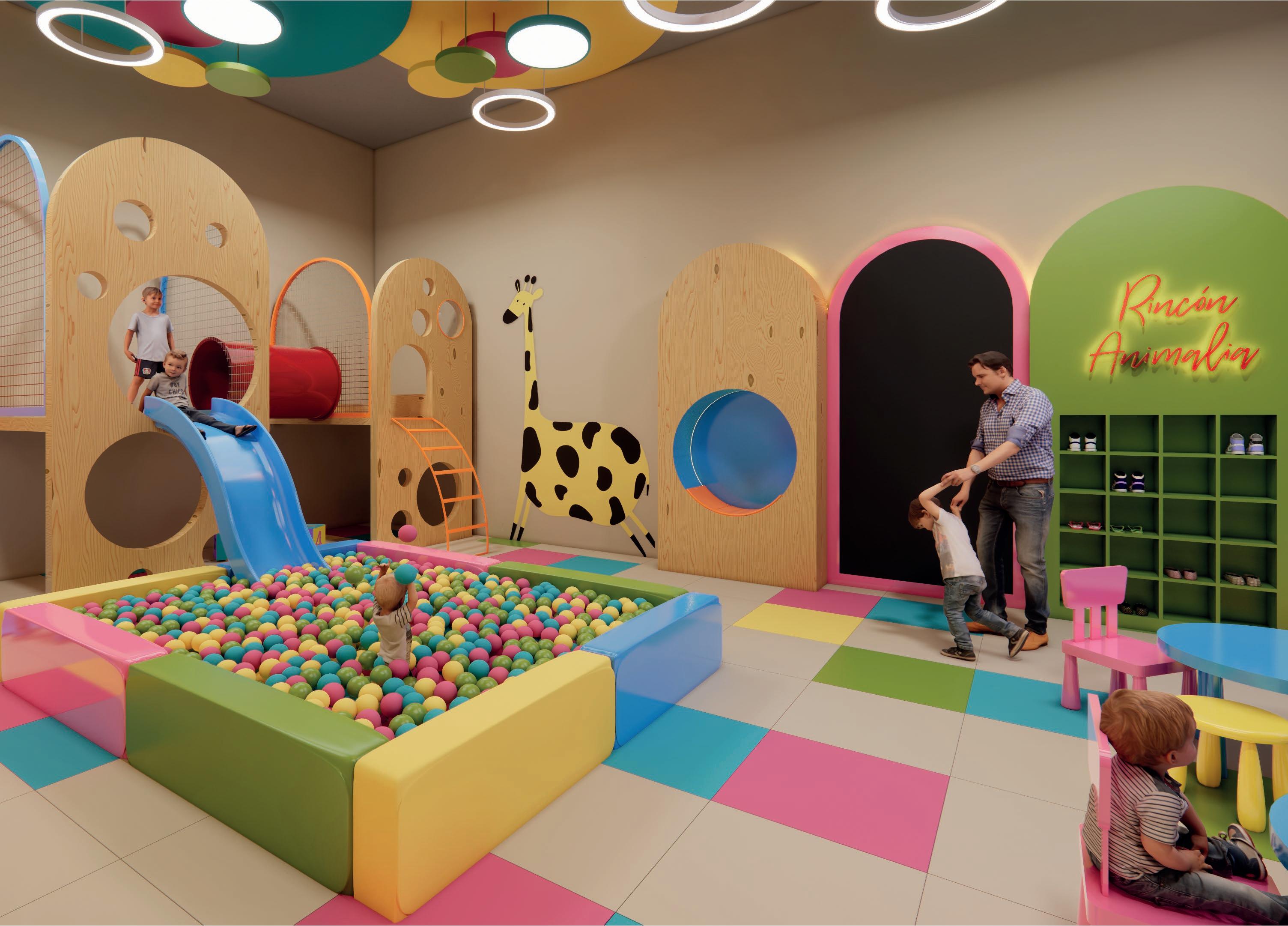

01 PLANIMETRÍA

R I N C Ó N A N I M A L I A
Loraine Rivera Espacio Arquitectura

UBICACIÓN

PLANTA DE DISTRIBUCIÓN Esc. 1:50

Plazoleta de comidas CC Nuestro

R I
Ó N A N I M A L I A Planimetría A- 2 M- 5 M- 1 M- 2 M- 3 A- 1 E- 1 3.00 2.50 1.44 0.18 0.60 0.66 0.55 0.80 0.49 1.85 1,60 1,15 0.55 1.85 0.57 0.80 0.50 0.45 0.09 1.65 1.50 0.80 1.20 0.40 M- 4 9.09 6.62 N +1.40 1.40 1.50 PROYECCIÓN CIELO RASO 2.26 1.14 2.86 0.46 1.40 1.40 1.40 2.57
N C
C1 A-505
ACCESO Sabor Gourmet Región
C1 A-505
2 1 3 4 5 05

Detalle pág. 17

Detalle pág. 17

PLANTA DE DETALLE Esc. 1:50

D - MÓDULOS DE CARPINTERÍA

D-001 (M-1) Mueble zapatero en forma de arco con divisiones de 0.25*0.25m tipo estantería según diseño. Ver detalle pág. 10.

D-002 (M-2) Tablero en forma de arco acabado en pintura viniltex negra tipo tiza. Ver detalles pág. 11.

D-003 (M-3) Módulo en forma de arco con estructura de madera y entamborado en triplex acabado en barniz brillante , con asiento circular retraído de diámetro 1,10 m según diseño. Ver detalle pág 12.

D-004 (M-4) Panel en forma de arco invertido con perforación circular de diámetro 0,80 m. Ver detalle pág. 13.

D-005 (M-5) Estantería en muro con forma de árbol en madera natural con acabado barniz brillante. Ver detalle pág. 14.

D-006 (A-1) Panel en forma de arco invertido con perforación circular de diámetro 0,80 m. Ver detalle pág. 15.

D-007 (A-2) Asiento base de árbol con dos cajones en parte inferior según diseño, en madera con acabado en barniz brillante. Ver detalle pág. 16.

E - ESTRUCTURA INFANTIL

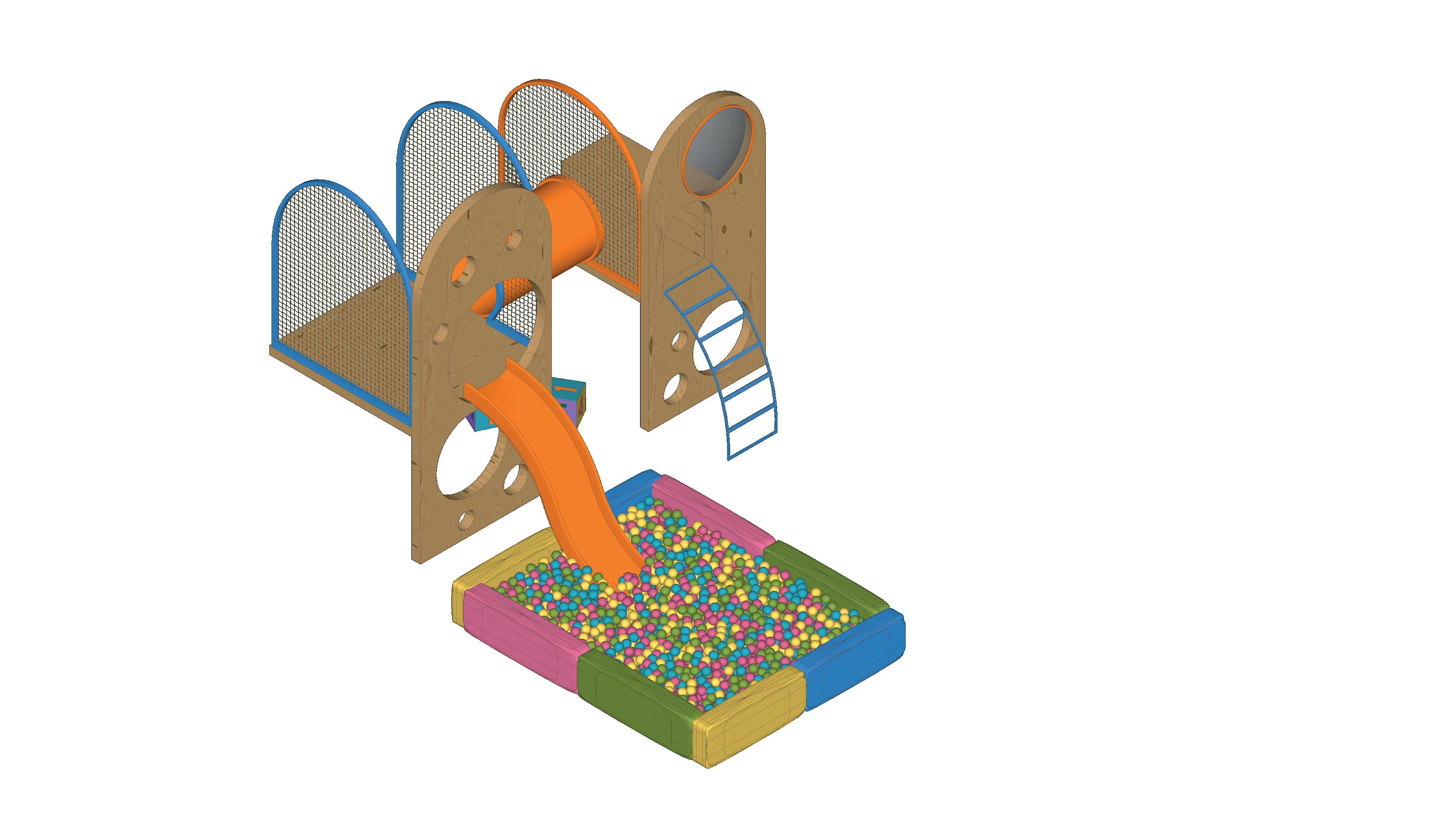

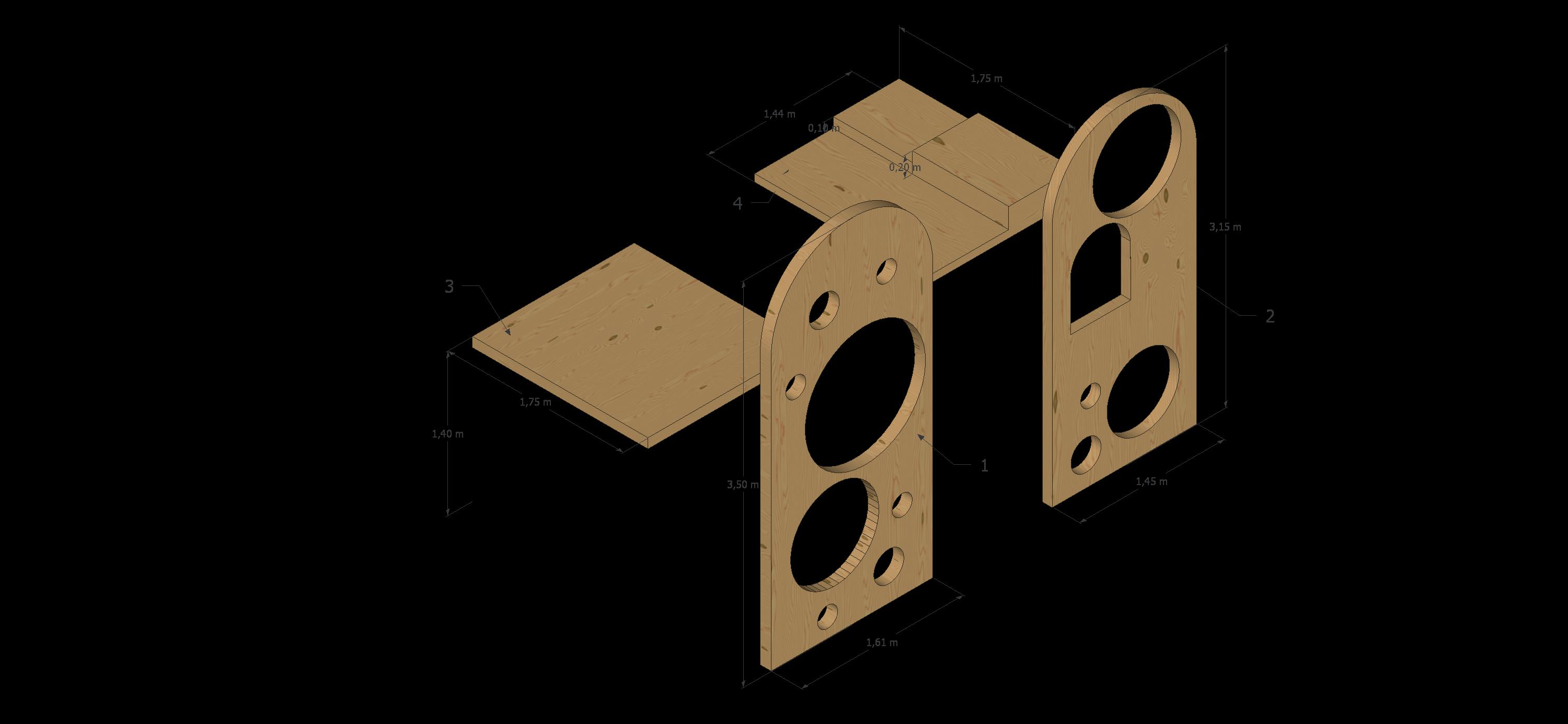

E-1 Estructura infantil conformada por 2 módulos doble nivel con base y frontales con perforaciones circulares según diseño. Ver detalle pág. 17 y 18.

Detalle pág. 17

Detalle pág. 17

Detalle pág. 17

F - ACCESORIOS

F-004 Set rocas escalar en platico reciclado con empuñaduras ergonomicas para niños (32 piezas).

F-007 Colchoneta de espuma forrada en lona vinilica de color azul 2,20 m x 1,80 m.

L - MOBILIARIO

L-001 Mesa infantil "mammut" en forma circular d: 85 cm de color azul.

L-002 Silla infantil "mammut" color rosado.

L-003 Butaco infantil "mammut" color amarillo.

R I N C Ó N A N I M A L I A Planimetría A- 2 M- 5 M- 1 M- 2 M- 3 A- 1 E- 1 3.00 2.50 1.44 0.18 0.60 0.66 0.55 0.80 0.49 1.85 1,60 1,15 0.55 1.85 0.57 0.80 0.50 0.45 0.09 1.65 1.50 0.80 1.20 0.40 M- 4 9.09 6.62 N +1.40 3.59 1.50 2.26 1.14 2.86 0.46 1.40 1.40 1.40 2.57 L-002 L-001 L-003 F-004 F-009

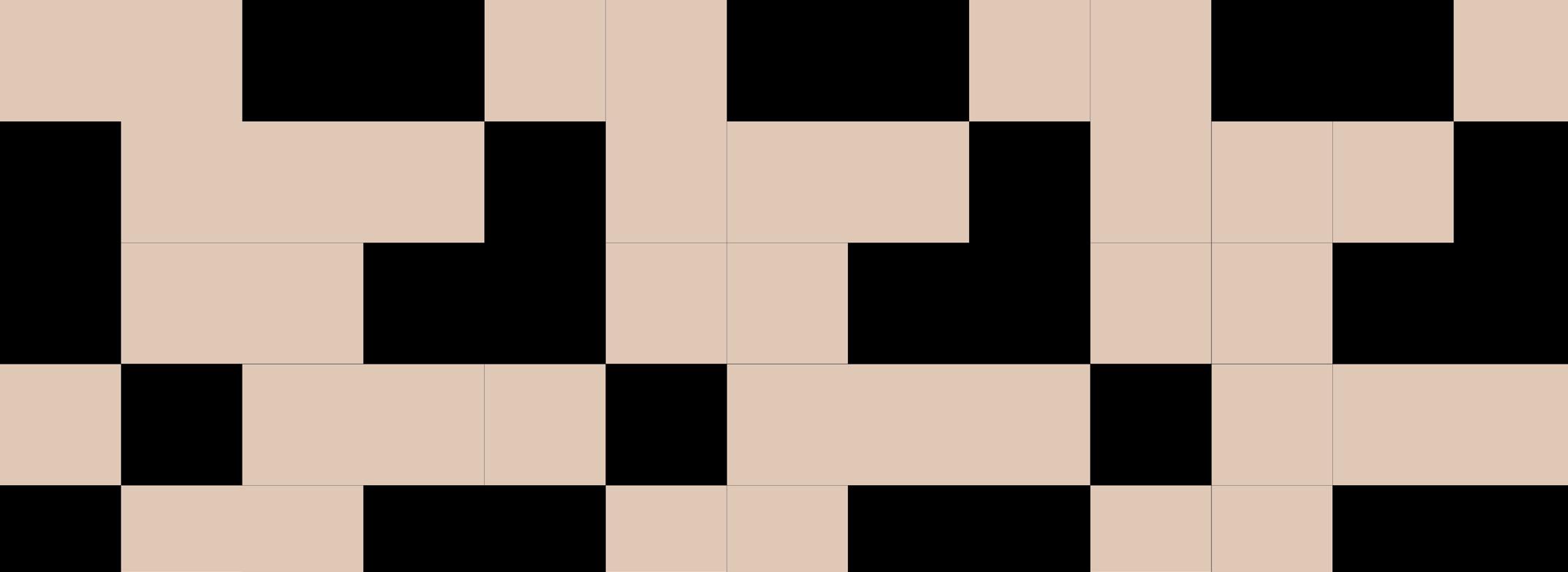

F-001 F-008 F-007 E-002 E-003 C1 A-505 C1 A-505 5 2 F-005
F-002
06
Detalle pág. 17 2 1 3 4 5
Detalle pág. 17

PLANTA DE PISOS Esc. 1:50 A-PISOS

A-001 Piso de seguridad antigolpe en caucho tipo epdm amarillo.

A-002 Piso de seguridad antigolpe en caucho tipo epdm azul.

A-003 Piso de seguridad antigolpe en caucho tipo epdm verde.

A-004 Piso de seguridad antigolpe en caucho tipo epdm beige.

A-005 Piso de seguridad antigolpe en caucho tipo epdm rosado.

R I N C Ó N A N I M A L I A Planimetría 6.62 9.09 0.70 0.70 N +0.00
A-505
A-505 A-001 A-002 A-005 A-003 A-004 0.70 0.30
C1
C1
2 1 3 4 5 07

C-CIELO RASOS

PLANTA DE CIELO RASO Esc. 1:50

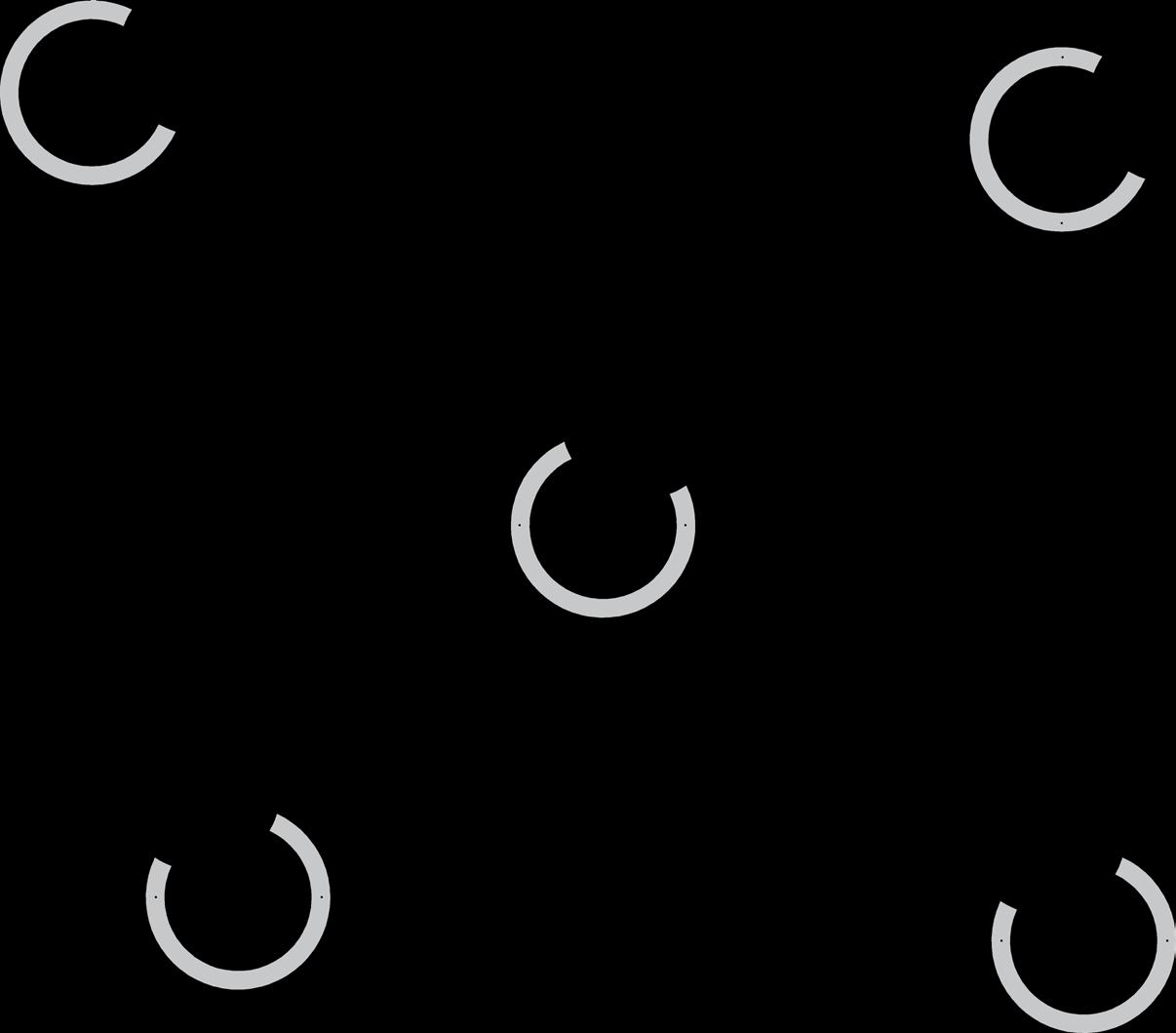

C-001 Cielo raso en drywall con formas circulares flotantes de dimensiones variadas, colores y alturas de acuerdo a diseño.

J-ILUMINANCIÓN

J-003 Tira led luz cálida para elementos circulares de cielo raso. incluye fuente de poder.

R I N C Ó N A N I M A L I A Planimetría Ø3.40 Ø2.10 Ø3.00 Ø2.50 Ø1.60 Ø3.40 Ø3.00 h: 3.65 m h: 3.75 m h: 3.65 m h: 3.75 m h: 3.60 m h max: 4.00 m
J-003 J-003 J-003
J-003
J-003 C-001
A-505
C1
A-505
C1
2 1 3 4 5 08

J-001

C-CIELO RASOS

PLANTA DE ELEMENTOS COLGANTES Esc. 1:50

G-ELEMENTOS COLGANTES

J-001 Lámpara circular colgante con fondo opalizado 60cm de diámetro.

J-002 Lámpara colgante tipo aro color blanco 65 cm de diámetro.

G-001 Panel circular colgante verde 50 cm de diámetro.

G-002 Panel circular colgante amarillo 60 cm de diámetro.

G-003 Panel circular colgante rosado 70 cm de diámetro.

G-004 Panel circular colgante verde 60 cm de diámetro.

h: 3.10 m h: 3.25 m h: 3.30 m h: 3.10 m h: 3.40 m h:3.10 m h: 3.25 m h: 3.30 m h: 3.10 m h: 3.40 m h: 3.10 m h: 3.00 m h: 3.30 m h: 3.00 m h: 3.25 m h: 3.00 m h: 3.00 m h: 3.10 m h: 3.20 m h: 3.30 m h: 3.00 m h: 2.90 m h: 2.90 m h: 3.25 m h: 3.10 m
G-002
G-001 G-003 J-002
h: 2.80 m h: 2.60 m h: 2.80 m h: 3.00 m R I N C Ó N A N I M A L I A Planimetría
C1
A-505 C1 A-505 G-004
2 1 3 4 5 09

PLANTA DE PUNTOS ELÉCTRICOS DE MURO Esc. 1:50

I-INSTALACIONES ELÉCTRICAS

I-001 Salida tomacorriente 110 v. I-004 Salidas para luces led pared.

Salida tomacorriente 110 v.

Salida para luces LED

J-ILUMININACIÓN

J-004 Tira led luz cálida para módulos de muros.

0.43 0.75 4.31 3.60 0.89 2.54 5.65 J-004
I-001
I-004 I-004
C1 A-505 C1 A-505 R I N C Ó N A N I M A L I A Planimetría
I-001
2 1 3 4 5 10

PLANTA DE PUNTOS ELÉCTRICOS EN CIELO RASO Esc. 1:50

I-INSTALACIONES ELÉCTRICAS

I-002 Salidas para luces colgantes.

Salida para luces LED

R I N C Ó N A N I M A L I A Planimetría 1.79 1.61 0.99 2.17 6.91 1.20 2.70 3.27 1.99 1.15 3.17 3.97 1.71 1.34 1.90 1.44 2.24 4.46 3.50 2.96 5.26 TIRA LEDLUZ INDIRECTA CIELO RASO TIRA LEDLUZ INDIRECTA CIELO RASO TIRA LEDLUZ INDIRECTA CIELO RASO TIRA LEDLUZ INDIRECTA CIELO RASO h: 3.77 m h: 3.60 m h: 3.77 m h: 3.77 m h: 3.77 m TIRA LEDLUZ INDIRECTA CIELO RASO
C1 A-505 C1 A-505
I-002
2 1 3 4 5 11

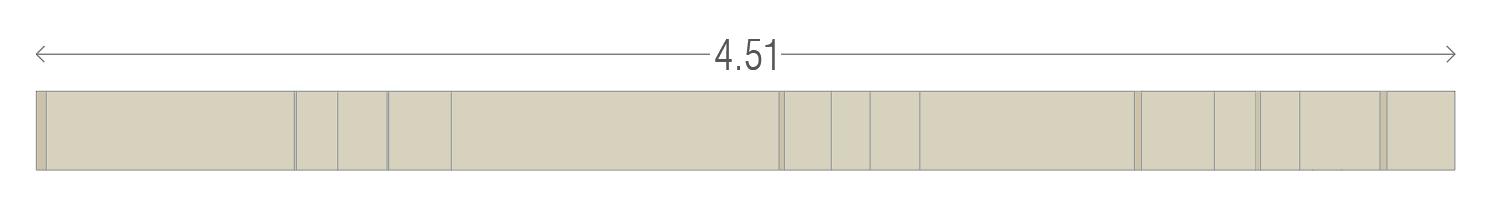

CORTE A-A’ Esc. 1:50

B-MAMPOSTERÍA

C-CIELO RASOS

Y REVESTIMIENTOS

B-001 Estuco plástico liso con acabado de pintura interior en muros. ref. pintuco - lino tr115-p.

E - ESTRUCTURA INFANTIL

C-001 Cielo raso en drywall con formas circulares flotantes de dimensiones variadas, colores y alturas de acuerdo a diseño.

E-1 Estructura infantil conformada por 2 módulos doble nivel con base y frontales con perforaciones circulares según diseño. Ver detalle pág. 17 Y 18.

pág. 17

F - ACCESORIOS

F-004 Set rocas escalar en platico reciclado con empuñaduras ergonomicas para niños (32 piezas).

G-ELEMENTOS COLGANTES

G-001 Panel circular colgante verde 50 cm de diámetro.

G-002 Panel circular colgante amarillo 60 cm de diámetro.

G-003 Panel circular colgante rosado 70 cm de diámetro.

G-004 Panel circular colgante verde 60 cm de diámetro.

J-ILUMININACIÓN

J-001 Lámpara circular colgante con fondo opalizado 60cm de diámetro.

J-002 Lámpara colgante tipo aro color blanco 65 cm de diámetro.

L - MOBILIARIO

L-001 Mesa infantil "mammut" en forma circular d: 85 cm de color azul.

L-002 Silla infantil "mammut" color rosado.

L-003 Butaco infantil "mammut" color amarillo.

R I N C Ó N A N I M A L I A Planimetría 0.60 0.30 0.40 0.45 0.60 0.40 0.30 0.60 0.40 3.77 3.57 3.67 1.30 1.40 2.08 1.03 4.00 C-001 B-001 J-002
L-001 L-002 L-003 F-009 M-4 A-1 A-2 G-002 J-001 G-003 G-001 K-001 G-004
E-003 E-001 F-004
2 1 3 4 5 12
Detalle Detalle
pág. 17
Detalle
pág. 17
pág.
Detalle
17

02 ESPECIFICACIONES Y DETALLES

R I N C Ó N A N I M A L I A
Loraine Rivera Espacio Arquitectura

ESPECIFICACIONES

A-PISOS

A-001 Piso de seguridad antigolpe en caucho tipo epdm amarillo.

A-002 Piso de seguridad antigolpe en caucho tipo epdm azul.

A-003 Piso de seguridad antigolpe en caucho tipo epdm verde.

A-004 Piso de seguridad antigolpe en caucho tipo epdm beige.

A-005 Piso de seguridad antigolpe en caucho tipo epdm rosado.

B-MAMPOSTERÍA Y REVESTIMIENTOS

B-001 Estuco plástico liso con acabado de pintura interior en muros. ref. pintuco - lino tr115-p.

C-CIELO RASOS

C-001 Cielo raso en drywall con formas circulares flotantes de dimensiones variadas, colores y alturas de acuerdo a diseño.

D - MÓDULOS DE CARPINTERÍA

D-001 (M-1) Mueble zapatero en forma de arco con divisiones de 0.25*0.25m tipo estantería según diseño. Ver detalle pág. 10.

D-002 (M-2) Tablero en forma de arco acabado en pintura viniltex negra tipo tiza. Ver detalle pág. 11.

D-003 (M-3) Módulo en forma de arco con estructura de madera y entamborado en triplex acabado en barniz brillante , con asiento circu- lar retraído de diámetro 1,10 m según diseño. Ver detalle pág. 12.

D-004 (M-4) Panel en forma de arco invertido con perforación circular de diámetro 0,80 m. Ver detalle pág. 13.

D-005 (M-5) Estantería en muro con forma de árbol en madera natural con acabado barniz brillante. Ver detalles pág. 14.

D-006 (A-1) Panel en forma de arco invertido con perforación circular de diámetro 0,80 m. Ver detalle pág. 15.

D-007 (A-2) Asiento base de árbol con dos cajones en parte inferior según diseño, en madera con acabado en barniz brillante. Ver detalle pág. 16.

E - ESTRUCTURA INFANTIL

E-001 Estructura infantil conformada por 2 módulos doble nivel con base y frontales con perforaciones circulares según diseño, entriplex entamborado y estructura de madera con acabado en barniz brillante. Ver detalle pág 17 y 18.

E-002 Estructura tipo marco en madera con forma de arco con perfora- ción y soporte para accesorio tubo, con malla tipo soga para seguridad según diseño.

E-003 Estructura tipo marco en madera con forma de arco, con malla tipo soga para seguridad según diseño.

F - ACCESORIOS

F-001 Tobogán recto con ondulación color naranja fabricado en plastico rotomoldeado reciclable (pelbd) ref. kp33 h:1,4 m. dimensiones: 2.30*0.55*1.57m.

F-002 Tubo plástico color naranja de 1.35m de largo d: 0.80m.

F-003 Domo acrílico ref. ei0404 de 90cm de diámetro, que funciona como accesorio para ventanas. dimensiones 0.90*0.20.

F-004 Set rocas escalar en platico reciclado con empuñaduras ergonomicas para niños (32 piezas) .

F-005 Dado espumado forrado en lona vinilica de colores 30 cm x 30 cm x 30 cm.

F-006 Panel de juego circular en mdf con elementos en madera d: 80 cm.

F-007 Colchoneta de espuma forrada en lona vinilica de color azul 2,20 m x 1,80 m.

F-008 Escalera curva (h: 1,40) según diseño para acceso a modulo infantil en estructura tubular metálica azul escarcha az070-d.

F-009 Piscina de pelotas de 3m x 2,5 m h:50 cm, fabricada con espuma de alta densi- dad recubierta en lona vínilica de colores.

G-ELEMENTOS COLGANTES

G-001 Panel circular colgante verde 50 cm de diámetro.

G-002 Panel circular colgante amarillo 60 cm de diámetro.

G-003 Panel circular colgante rosado 70 cm de diámetro.

G-004 Panel circular colgante verde 60 cm de diámetro.

I-INSTALACIONES ELÉCTRICAS

I-001 Salida tomacorriente 110 v.

I-002 Salidas para luces colgantes.

I-003 Salidas para tiras led techo.

I-004 Salidas para luces led pared.

I-005 Salidas para tv.

I-006 Salidas para luces de emergencia.

I-007 Salidas para sonido.

J-ILUMINACIÓN

J-001 Lámpara circular colgante con fondo opalizado 60cm de diámetro.

J-002 Lámpara colgante tipo aro color blanco 65 cm de diámetro.

J-003 Tira led luz cálida para elementos circulares de cielo raso. incluye fuente de poder.

J-004 Tira led luz cálida para módulos de muros.

J-005 Letrero tipo led "rincón animalia".

K- VINILOS

K-001 Vinilo impreso con ilustración de animales según diseño.

L-MOBILIARIO

L-001 Mesa infantil "mammut" en forma circular d: 85 cm de color azul.

L-002 Silla infantil "mammut" color rosado.

L-003 Butaco infantil "mammut" color amarillo.

R I N C Ó N A N I M A L I A Especificaciones técnicas y detalles 14

M - 1

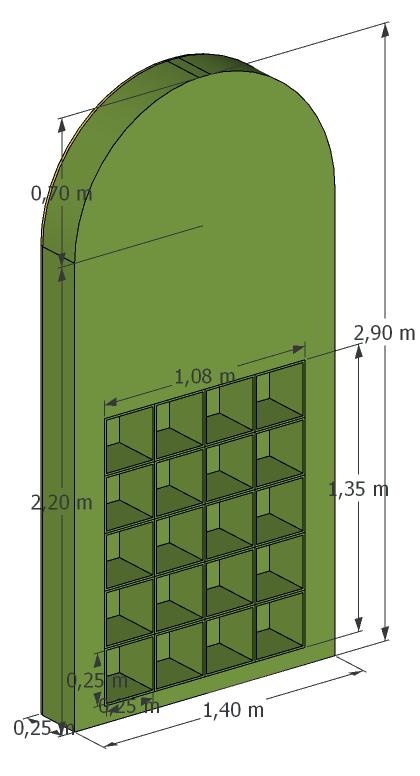

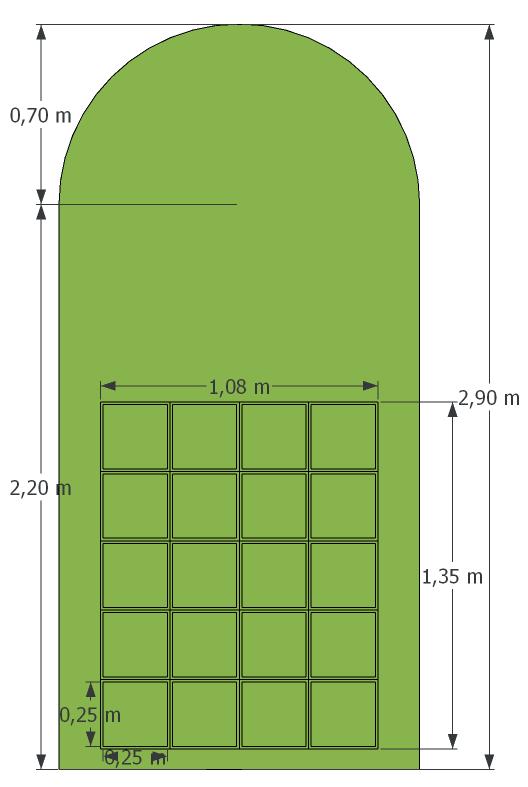

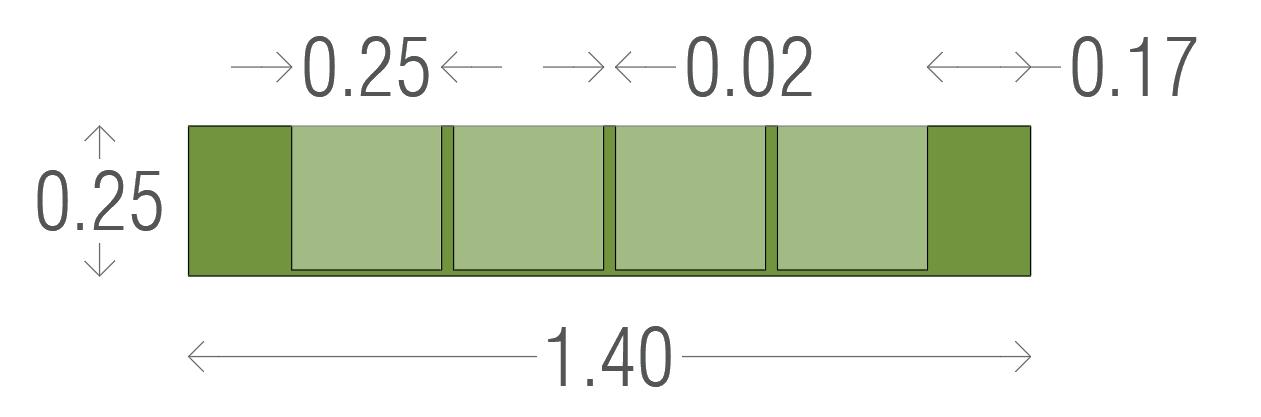

Mueble zapatero en forma de arco con divisiones de 0.25*0.25m tipo estantería según diseño de madera entamborado en triplex y estructura interna en madera natural. Acabado en poliuretano brillante color cenizo VD079-A.

Dimensiones aprox: 1.40*0.25*2.90h

J-004 Tira luz LED cálida para módulos de muro

Estructura interna en madera natural con entamborado en triplex

R I N C Ó N A N I M A L I A Especificaciones técnicas y detalles
J-005 Punto eléctrico para letrero LED “Rincón Animalia
15
Color cenizo VD079-A

- 2

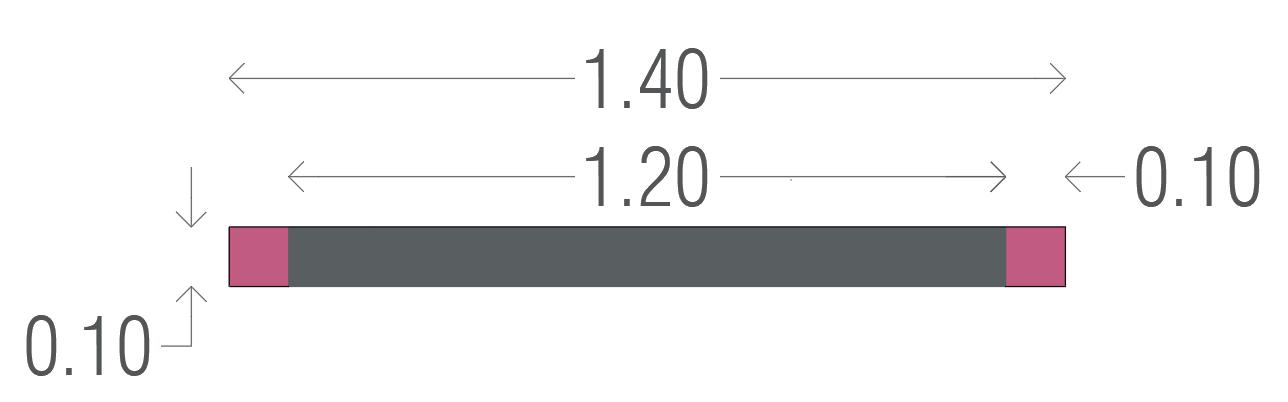

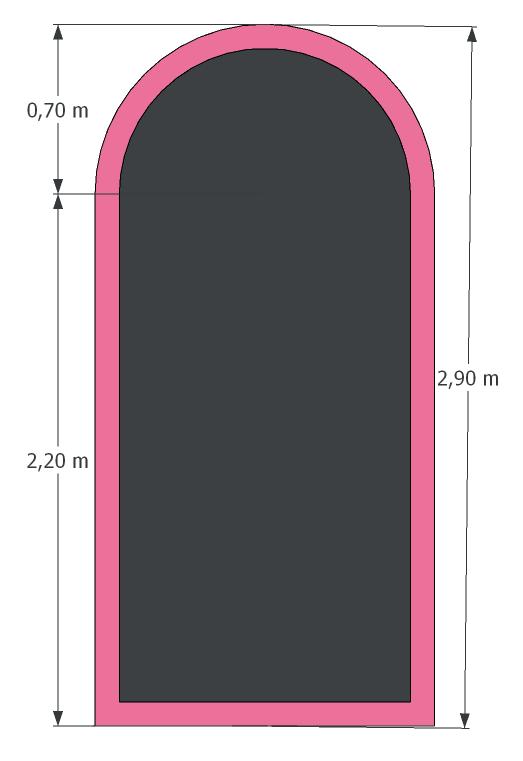

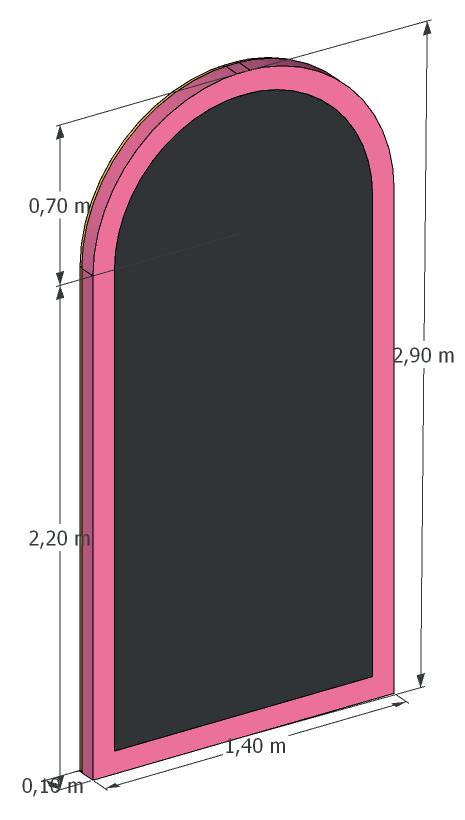

Tablero en forma de arco de madera acabado en pintura rosas de papel RJ034-D y entamborado en triplex acabado en pintura viniltex negra tipo tiza. Dimensiones aprox:

1.40*0.07*2.90h

Dilatación para ubicar tira LED

Entamborado en triplex

Estructura de borde en madera.

Pintura

R I N C Ó N A N I M A L I A Especificaciones y detalles
M
Rosas de Papel RJ034-D Acabado en viniltex negra tipo tiza.
16

- 3

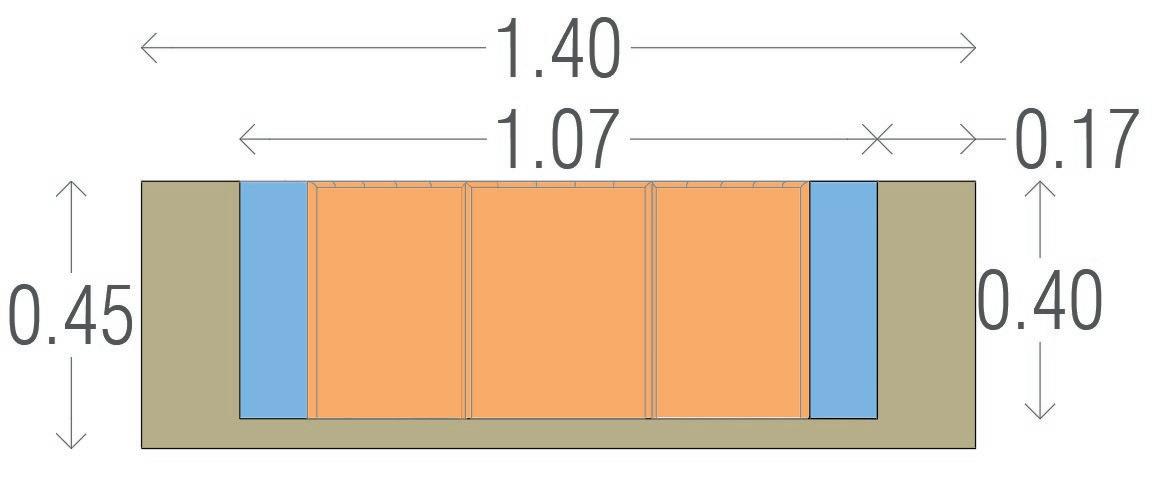

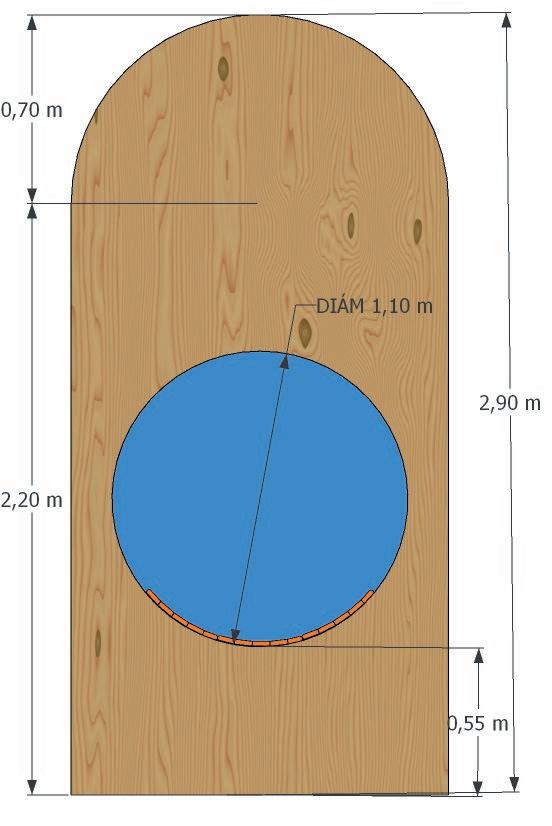

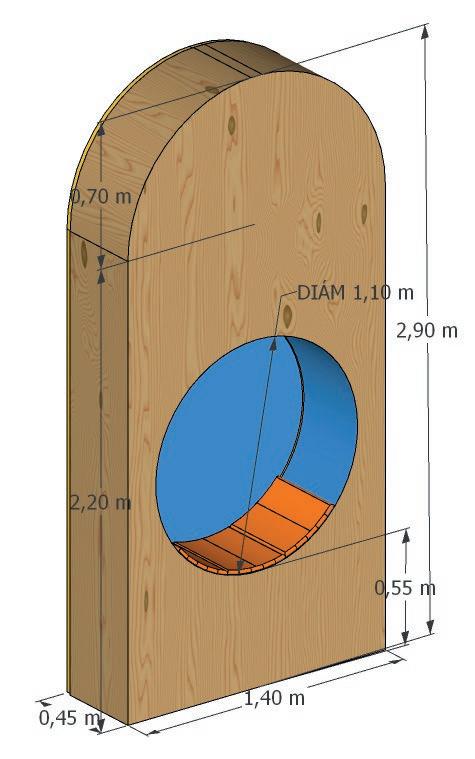

Módulo en forma de arco con estructura de madera y entamborado en triplex acabado en barniz brillante , con asiento circular retraído de diámetro 1,10 m según diseño acabado en pintura azul escarcha AZ070-D. Dimensiones aprox: 1.40*0.45*2.90h

Dilatación para ubicar tira LED

Estructura interna en madera natural con entamborado en triplex acabado barniz brillante.

Asiento circular retraído

Cojínes según diseño tapizado en textil antifluidos color naranja

R I N C Ó N A N I M A L I A Especificaciones técnicas y detalles
M
Azul escarcha AZ070-D
17

- 4

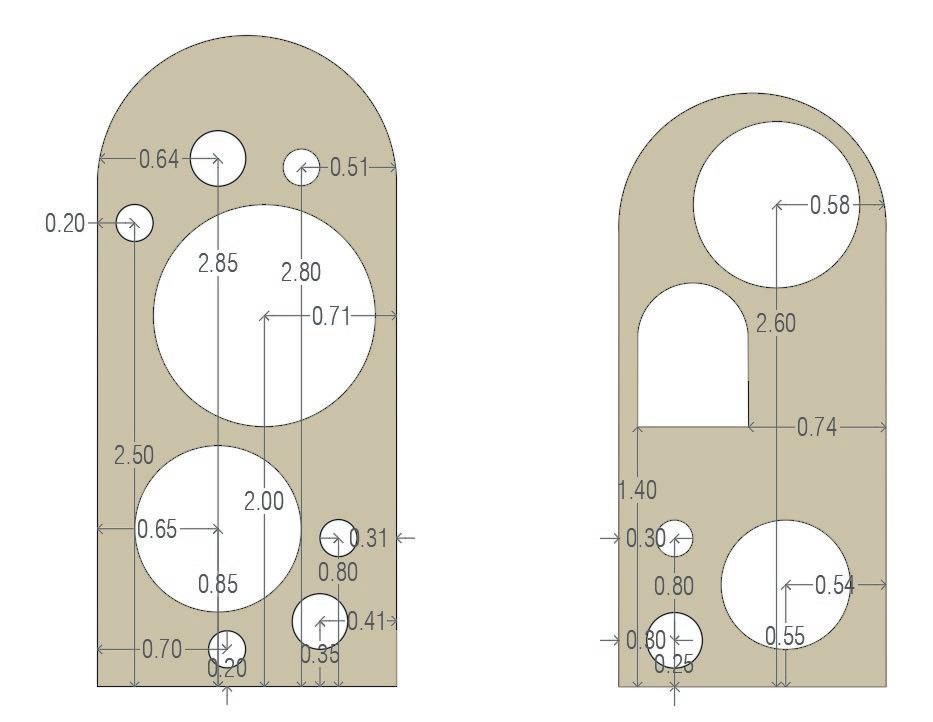

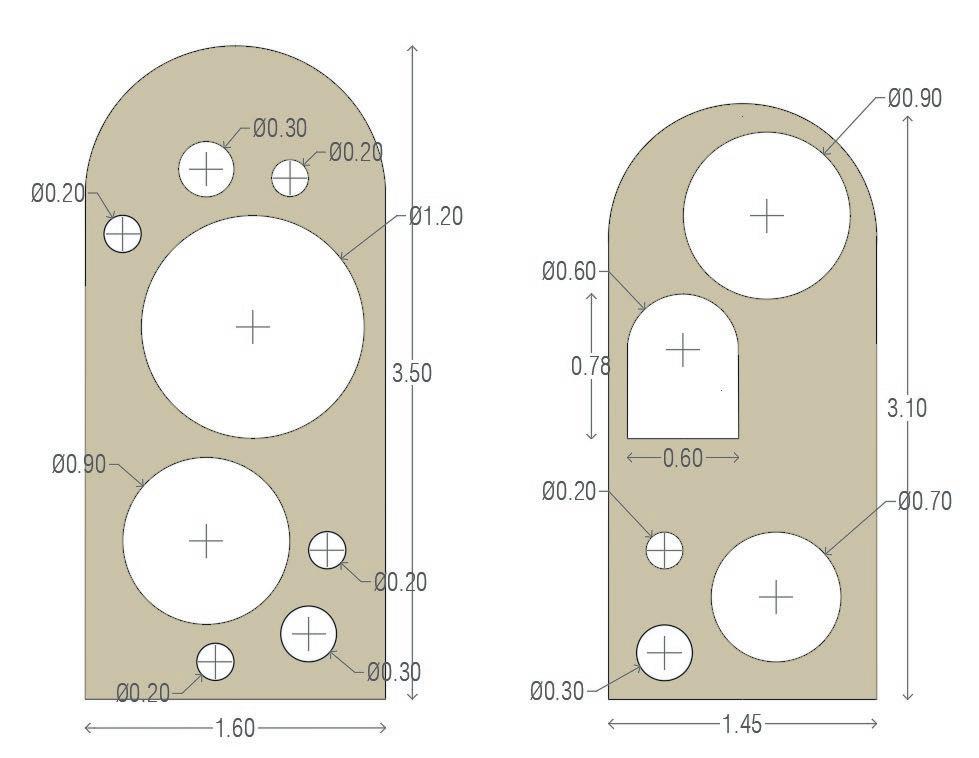

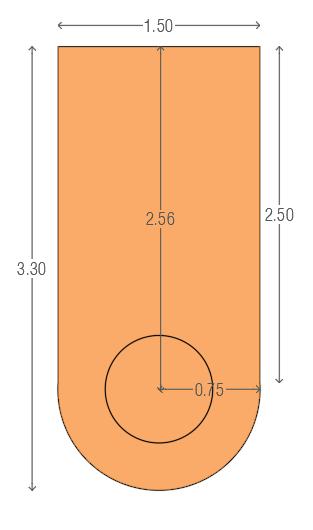

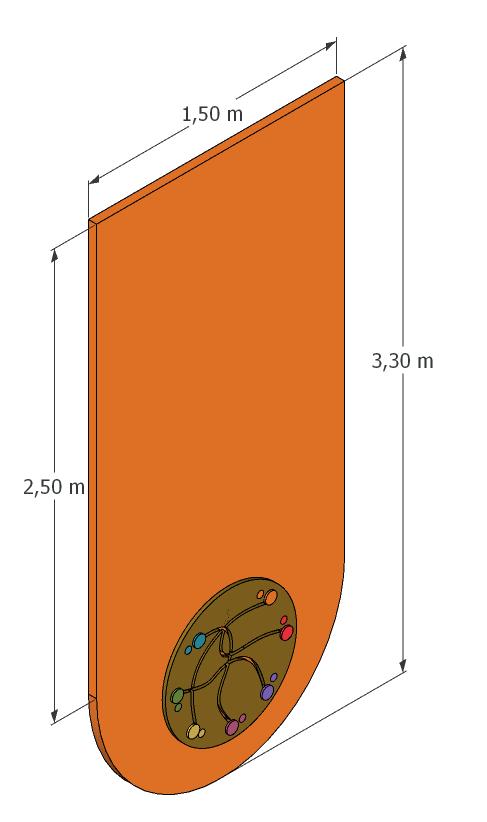

Panel en forma de arco invertido con perforación circular de diametro 0,80 m en lamina de triplex con acabado en pintura color calabacín AM023-A. Dimensiones aprox:

1.50*0.03*3.30h

Accesorio de juego en MDF elaborado en corte láser según diseño

R I N C Ó N A N I M A L I A Especificaciones técnicas
detalles M
y
Calabacín AM023-A Lámina de Triplex Accesorio
18

- 5

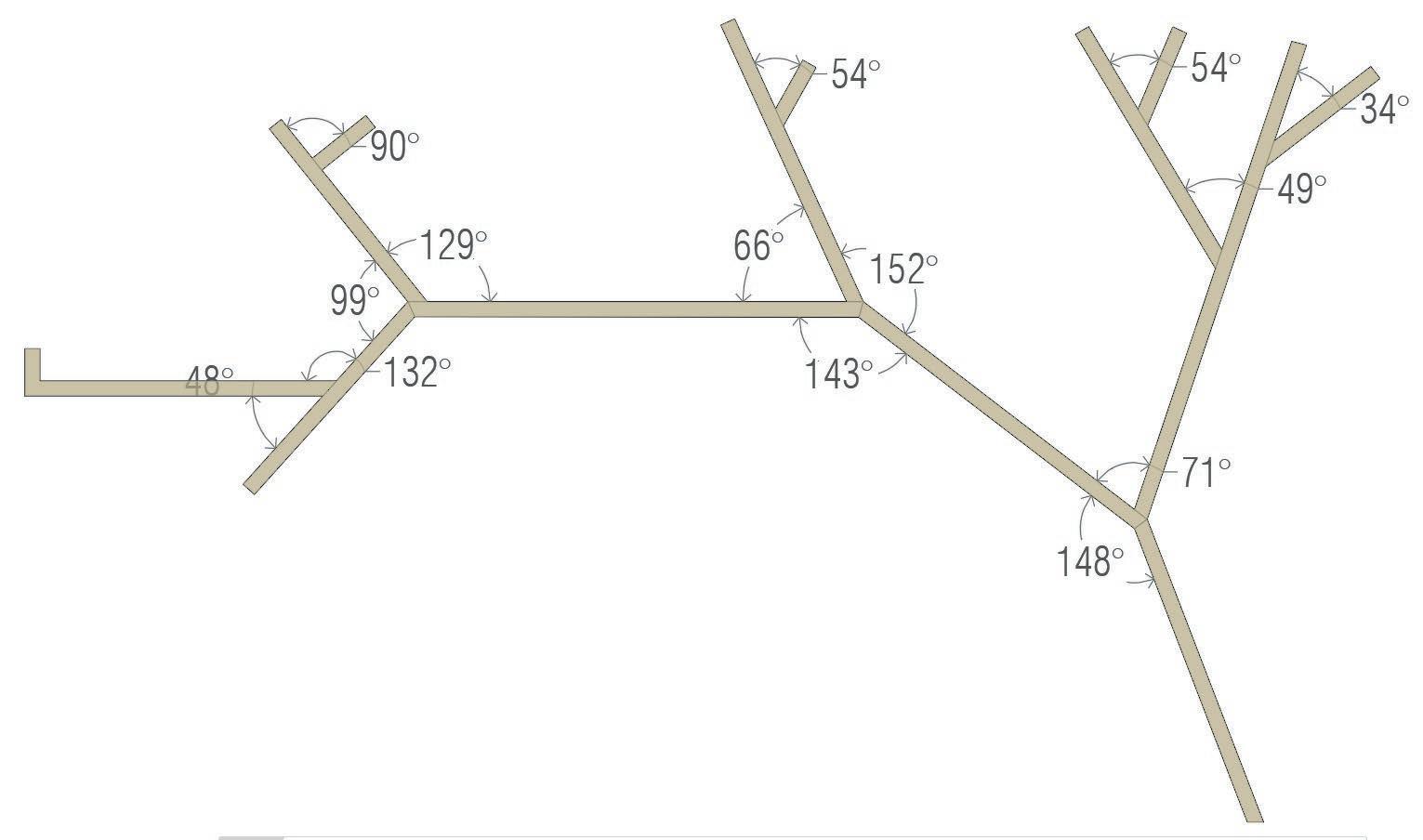

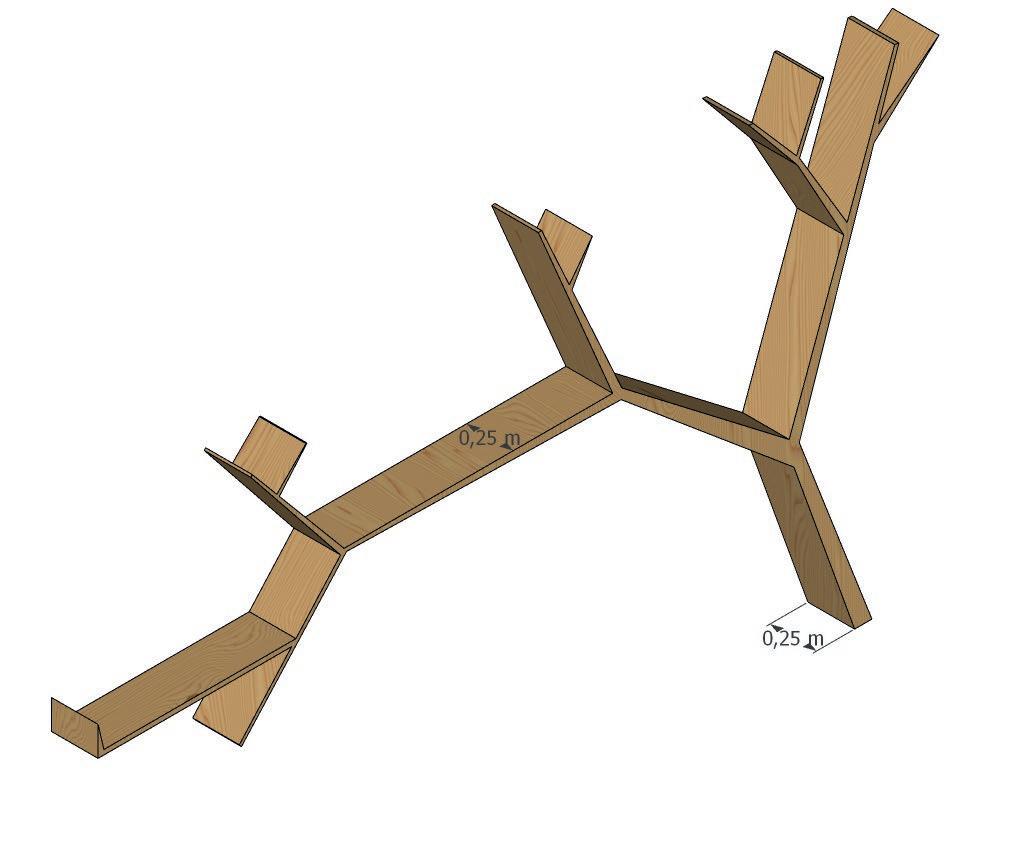

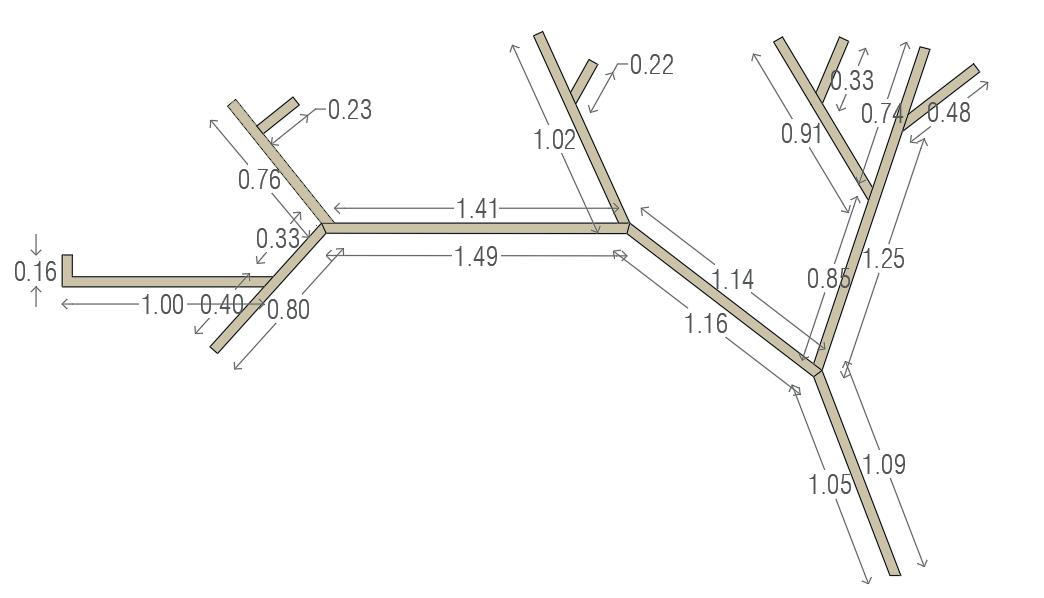

Estantería en muro con forma de árbol en madera natural con acabado barniz brillante. Dimensiones de acuerdo con diseño

R I N C Ó N A N I M A L I A Especificaciones técnicas y detalles M
19
Madera Natural

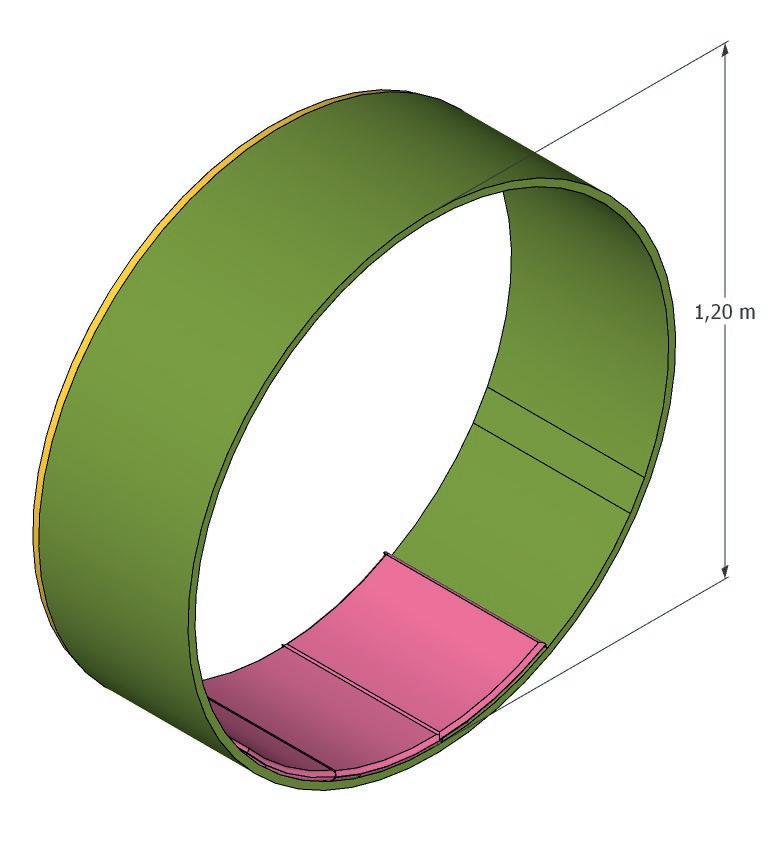

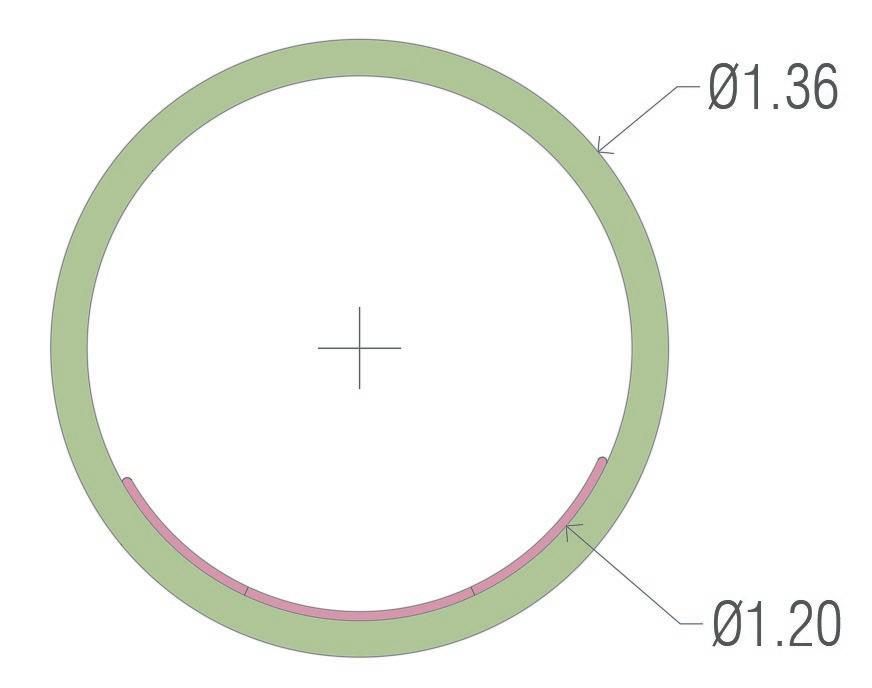

A - 1

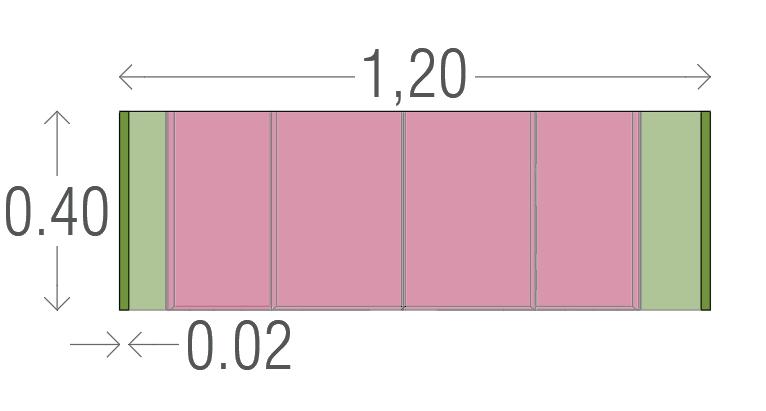

Asiento en muro con forma de circulo en drywall con acabado en pintura vinilo cenizo VD079-A . Diametro 1.20m . Altura de piso_ 0.45m

J-004 Tira luz LED cálida para módulos de muro

Especificaciones técnicas y detalles

R I
Ó N A
I
L I A
N C
N
M A
Color cenizo VD079-A Estructura en Drywall
20

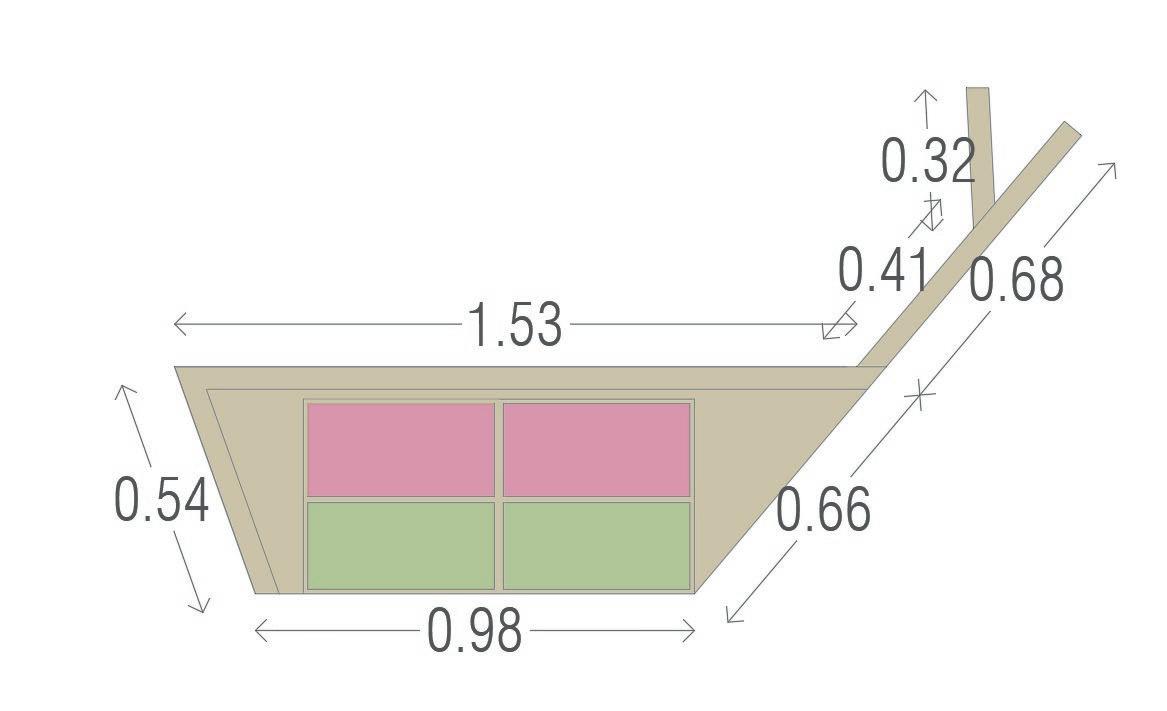

A - 2

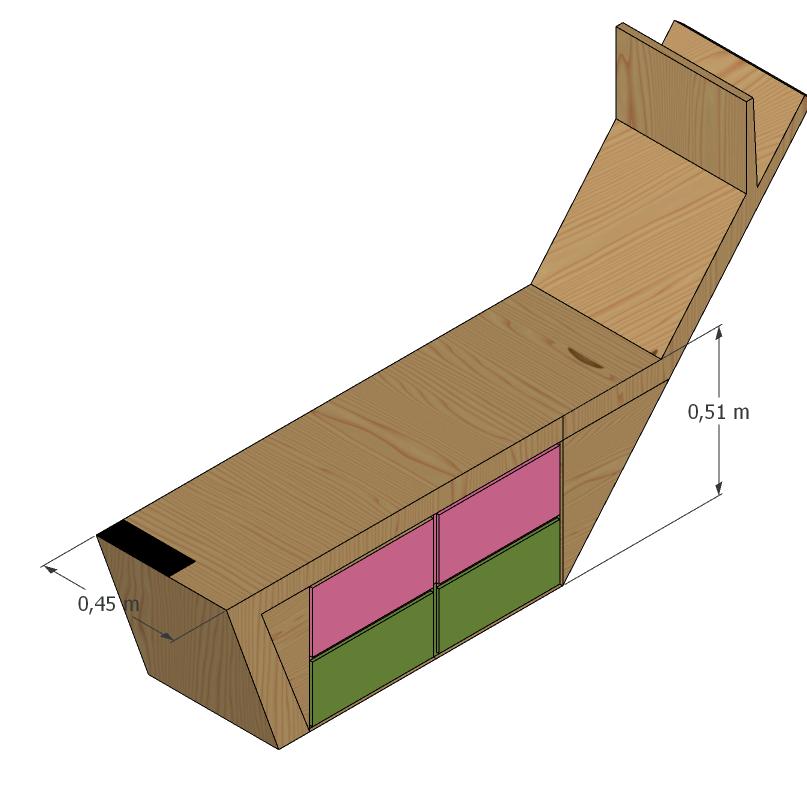

Asiento base de árbol con dos cajones en parte inferior según diseño, en madera con acabado en barniz brillante.

natural

21
Color cenizo VD079-A
R I N C Ó N A N I M A L I A Especificaciones técnicas y detalles
Rosas de Papel RJ034-D Madera

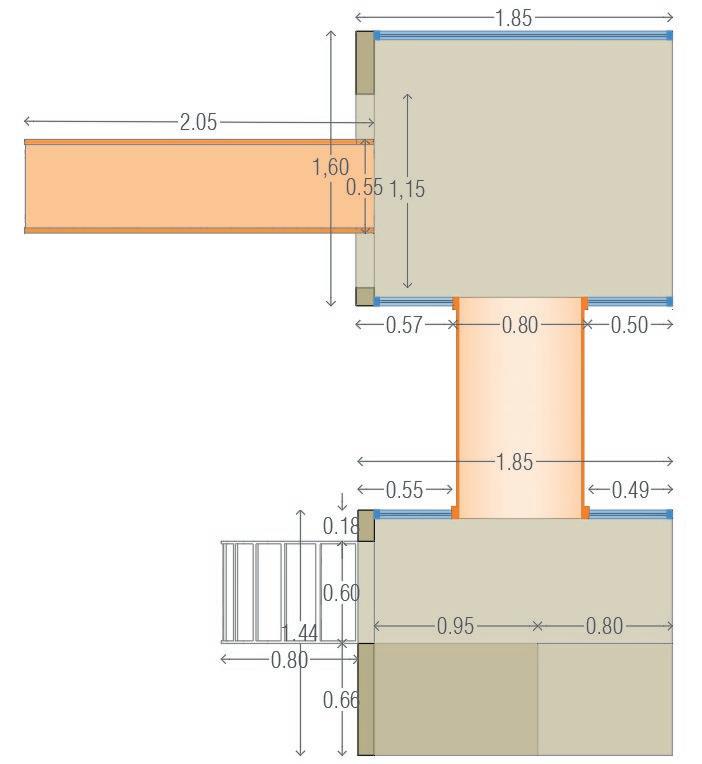

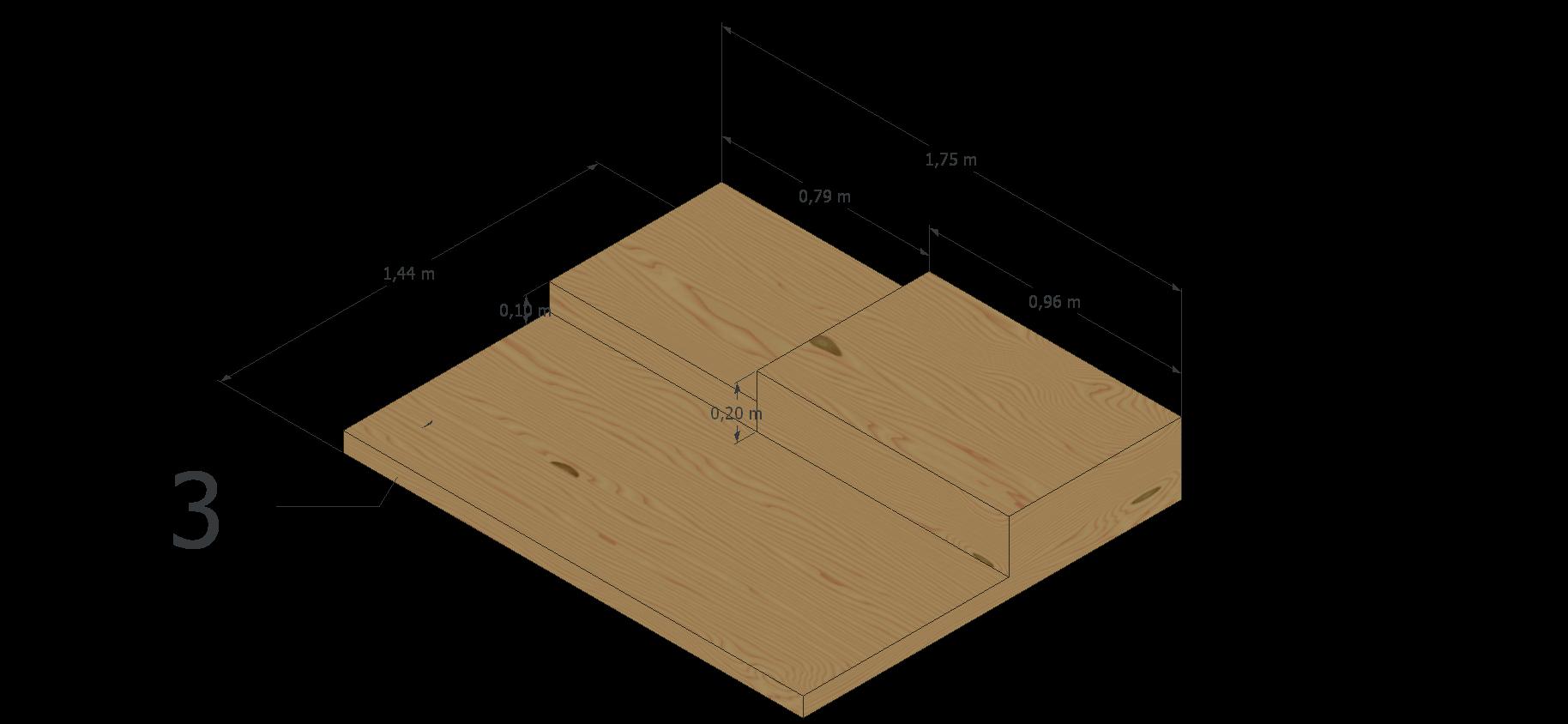

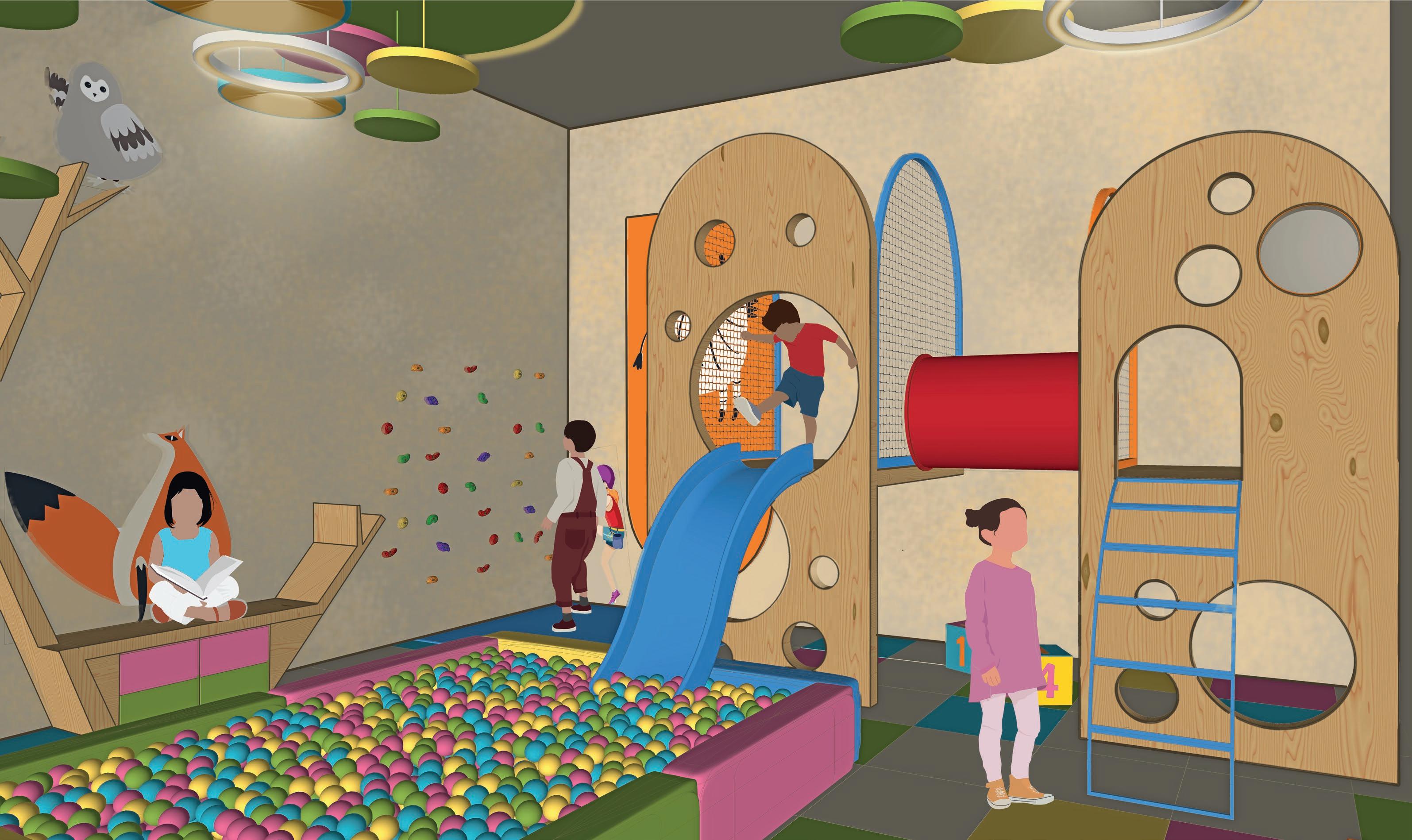

Estructura infantil conformada por 2 módulos doble nivel con base y frontales con perforaciones circulares según diseño, entriplex entamborado y estructura de madera con acabado en barniz brillante.

E-002 Estructura tipo marco en madera con forma de arco con perforación y soporte para accesorio tubo, con malla tipo soga para seguridad según diseño.

F-002 Tubo plástico color naranja de 1.35m de largo d: 0.80m.

F-003 Domo acrílico ref. ei0404 de 90cm de diámetro, que funciona como accesorio para ventanas. dimensiones 0.90*0.20.

F-008 Escalera curva (h: 1,40) según diseño para acceso a modulo infantil en estructura tubular metálica azul escarcha az070-d.

F-005 Dado espumado forrado en lona vinilica de colores 30 cm x 30 cm x 30 cm.

E-003 Estructura tipo marco en madera con forma de arco, con malla tipo soga para seguridad según diseño.

F-001 Tobogán recto con ondulación color naranja fabricado en plastico rotomoldeado reciclable (pelbd) ref. kp33 h:1,4 m. dimensiones: 2.30*0.55*1.57m.

F-009 Piscina de pelotas de 3m x 2,5 m h:50 cm, fabricada con espuma de alta densidad recubierta en lona vínilica de colores.

Calabacín AM023-A
E
R I N C Ó N A N I M A L I A Especificaciones técnicas y detalles 22
Azul escarcha AZ070-D
- 1
2 3 R I N C Ó N A N I M A L I A Especificaciones técnicas y detalles 1 2 E - 1 23

03 PRESUPUESTO

A
M A L I A
R I N C Ó N
N I
Loraine Rivera Espacio Arquitectura

RESUMEN DE CAPÍTULOS

INSTALACIONES ELECTRICAS ILUMINACIÓN

VINILOS DE MURO

ADMINISTRACIÓN

ITEM DESCRIPCIÓN UNIDAD CANTIDAD VR UNITARIO VR TOTAL 1,00 $ 387.256 2,00 $ 27.121.624 3,00 $ 11.986.000 4,00 $ 8.342.000 5,00 $ 17.177.371 6,00 $ 520.000 7,00 $ 2.618.000 8,00 $ 10.240.000 9,00 $ 12.989.134 10,00 $ 3.197.250 11,00 $ 1.385.843 12,00 $ 490.000 96.454.478 $ 16% $ 15.432.716,42 5% $ 4.822.723,88 20.255.440 $ 116.709.918 $ MESAS Y SILLAS PRESUPUESTO DE OBRA PROYECTO PROPIETARIO FECHA UBICACIÓN CENTRO COMERCIAL NUESTRO ABRIL 2024 ZONA INFANTIL RINCÓN ANIMALIA TOTAL COSTOS INDIRECTOS VALOR TOTAL PRESUPUESTO ACTIVIDADES PREVIAS ACABADOS MÓDULOS DE MURO TOTAL COSTOS DIRECTOS
IMPREVISTOS
INFANTIL ACCESORIOS
ESTRUCTURA
COJINERIA ELEMENTOS COLGANTES
ASEO DE OBRA
25 R I N C Ó N A N I M A L I A Presupuesto

PRESUPUESTO

ACTIVIDADES PREVIAS

DESMONTE DE CERRAMIENTO Y MURO DIVISORIO EN LÁMINAS DE DRYWALL. INCLUYE DESMONTE DE PERFILERIA Y RETIRO DE

COSTO DIRECTO GRUPO

Y APLICACIÓN DE ESTUCO PLASTICO INTERIOR EN MUROS H≤ 4M.

2,02 SUMINISTRO Y APLICACIÓN DE PINTURA INTERIOR EN MUROS H≤ 4M. REF. PINTUCO - LINO

2,03 INSTALACIÓN DE CIELO RASO EN DRYWALL H≤ 4M CON FORMAS CIRCULARES FLOTANTES DE DIMENSIONES VARIADAS,

2,04SUMINISTRO E INSTALACIÓN DE PISO DE SEGURIDAD ANTIGOLPE EN CAUCHO TIPO EPDM MULTICOLOR FUNDIDO EN SITIO

COSTO DIRECTO GRUPO

3,00

3,04

3,05

3,06

3,07

MÓDULOS DE MURO

SEGÚN DISEÑO DE MADERA ENTAMBORADO EN TRIPLEX Y ESTRUCTURA INTERNA EN MADERA NATURAL. ACABADO EN POLIURETANO BRILLANTE COLOR CENIZO VD079-A . DIMENSIONES APROX: 1.40*0.25*2.90H

TABLERO EN FORMA DE ARCO DE MADERA ACABADO EN PINTURA ROSAS DE PAPEL RJ034-D Y ENTAMBORADO EN TRIPLEX ACABADO EN PINTURA VINILTEX NEGRA TIPO TIZA. DIMENSIONES APROX: 1.40*0.07*2.90H

M-3 MÓDULO EN FORMA DE ARCOCON ESTRYCTURA DE MADERA Y ENTAMBORADO EN TRIPLEX ACABADO EN BARNIZ BRILLANTE , CON ASIENTO CIRCULAR RETRAIDO DE DIAMETRO 1,10 M SEGÚN DISEÑO ACABADO EN PINTURA AZUL ESCARCHA AZ070-D. DIMENSIONES APROX: 1.40*0.45*2.90H

M-4 PANEL EN FORMA DE ARCO INVERTIDO CON PERFORACIÓN CIRCULAR DE DIAMETRO 0,80 M EN LAMINA DE TRIPLEX CON ACABADO EN PINTURA COLOR CALABACÍN AM023-A. DIMENSIONES APROX: 1.50*0.03*3.30H

M-5 ESTANTERÍA EN MURO CON FORMA DE ÁRBOL EN MADERA NATURAL CON ACABADO BARNIZ BRILLANTE. DIMENSIONES DE ACUERDO A DISEÑO

A-1 ASIENTO EN MURO CON FORMA DE CIRCULO EN DRYWALL CON ACABADO EN PINTURA VINILO CENIZO VD079-A . DIAMETRO 1.20M . ALTURA DE PISO_ 0.45M

A-2 ASIENTO BASE DE ARBOL CON DOS CAJONES EN PARTE INFERIORSEGÚN DISEÑO, EN MADERA CON ACABADO EN BARNIZ BRILLANTE

COSTO DIRECTO GRUPO

PRESUPUESTO DE OBRA PROYECTO

PROPIETARIO CENTRO COMERCIAL NUESTRO FECHA ABRIL 2024

$ UBICACIÓN ZONA INFANTIL RINCÓN ANIMALIA

R I N C Ó N A N I M A L I A Presupuesto ITEM DESCRIPCIÓN UNIDAD CANTIDAD VR UNITARIO VR TOTAL
1,00 1,01
SOBRANTE GL1 $ 387.256,20 $ 387.256,20 387.256,20 $ 2,00
M2 105 10.500,00 $ $ 1.097.250,00
MATERIAL
2,01 SUMINISTRO
TR115-P M2 105 15.770,00 $ $ 1.647.965,00
ALTURAS DE ACUERDO A DISEÑO. M260,1 110.000,00 $ $ 6.611.000,00
M260,13 295.450,00 $ $ 17.765.408,50 27.121.623,50
COLORES Y
$
3,01 M-1 MUEBLE ZAPATERO EN FORMA DE ARCO CON DIVISIONES DE 0.25*0.25M
UN1 $ 3.120.000,00 $ 3.120.000,00 3,02 M-2
UN1 $ 1.352.000,00 $ 1.352.000,00 3,03
UN1 $ 2.080.000,00 $ 2.080.000,00
TIPO ESTANTERIA
UN1 $ 1.456.000,00 $ 1.456.000,00
UN1 $ 1.664.000,00 $ 1.664.000,00
UN1 $ 650.000,00 $ 650.000,00
UN1 $ 1.664.000,00 $ 1.664.000,00
11.986.000,00
ACABADOS
26

4,00

4,01

E-1 ESTRUCTURA INFANTIL CONFORMADA POR 2 MÓDULOS DOBLE NIVEL CON BASE Y FRONTALES CON PERFORACIONES CIRCULARES SEGÚN DISEÑO, ENTRIPLEX ENTAMBORADO Y ESTRUCTURA DE MADERA CON ACABADO EN BARNIZ BRILLANTE. MEDIDAS GENERALES: 1.60*1.75*3.50 - 1.45*1.75*3.15

4,02

ESTRUCTURA TIPO MARCO EN MADERA CON FORMA DE ARCO CON PERFORACIÓN Y SOPORTE PARA ACCESORIO TUBO, CON MALLA TIPO SOGA PARA SEGURIDAD SEGÚN DISEÑO.

4,03ESTRUCTURATIPO MARCO EN MADERA CON FORMA DE ARCO, CON MALLA TIPO SOGA PARA SEGURIDAD SEGÚN DISEÑO.

COSTO DIRECTO GRUPO

5,00

5,01

SUMINISTRO E INSTALACIÓN DE TOBOGÁN RECTO CON ONDULACIÓN COLOR NARANJA FABRICADO EN PLASTICO ROTOMOLDEADO RECICLABLE (PELBD) REF. KP33 h:1,4 M. DIMENSIONES: 2.30*0.55*1.57M

5,02 SUMINISTRO E INSTALACIÓN DE TUBO PLÁSTICO COLOR NARANJA DE 1.35M DE LARGO D: 0.80M

5,03

5,04

SUMINISTRO E INSTALACIÓN DE DOMO ACRÍLICO REF. EI0404 DE 90CM DE DIÁMETRO, QUE FUNCIONA COMO ACCESORIO

SUMINISTRO E INSTALACIÓN DE SET ROCAS ESCALAR EN PLATICO RECICLADO CON EMPUÑADURAS ERGONOMICAS PARA NIÑOS (32 PIEZAS)

PANEL DE JUEGO CIRCULAR

SUMINISTRO E INSTALACIÓN DE ESCALERA CURVA (h: 1,40) SEGÚN DISEÑO PARA ACCESO A

5,09

PISCINA DE PELOTAS DE 3M X 2,5 M h:50 CM, FABRICADA CON ESPUMA DE ALTA DENSIDAD RECUBIERTA EN LONA VÍNILICA DE COLORES.

COSTO DIRECTO GRUPO

E INSTALACIÓN DE COJINES EN A-1 SEGÚN DISEÑO, TAPIZADO EN TEXTIL ANTIFLUIDOS COLOR ROSADO. DIMENSIONES: 1.20*0.40*0.05E

COSTO DIRECTO GRUPO

COSTO DIRECTO GRUPO

27 R I N C Ó N A N I M A L I A Presupuesto
UN1 $ 6.032.000,00 $ 6.032.000,00
UN2 $ 790.000,00 $ 1.580.000,00
UN1 $ 730.000,00 $ 730.000,00 8.342.000,00 $
UN1 $ 3.505.500,00 $ 3.505.500,00
UN 1 $ 2.703.294,00 $ 2.703.294,00
VENTANAS. DIMENSIONES
UN 1 $ 1.574.400,00 $ 1.574.400,00
PARA
0.90*0.20
UN1 $ 495.000,00 $ 495.000,00 5,05 DADO ESPUMADO FORRADO EN LONA VINILICA DE COLORES 30 cm x 30 cm x 30 cm UN 2 $ 127.200,00 $ 254.400,00
COLCHONETA DE ESPUMA FORRADA EN LONA VINILICA DE COLOR AZUL 2,20 m x 1,80 m UN 1 $ 310.000,00 $ 310.000,00
EN MDF CON ELEMENTOS EN MADERA D: 80 CM UN 1 $ 450.000,00 $ 450.000,00
INFANTIL EN ESTRUCTURA TUBULAR METÁLICA COLOR CALABACÍN NE082-T UN1 $ 2.349.777,00 $ 2.349.777,00
INCLUYE 2000 PELOTAS DE COLORES UN1 $ 5.535.000,00 $ 5.535.000,00 17.177.371,00 $ 6,00 6,01 SUMINISTRO
UN1 $ 270.000,00 $ 270.000,00 6,02 SUMINISTRO
INSTALACIÓN
ASIENTO
DISEÑO
UN1 $ 250.000,00 $ 250.000,00 520.000,00 $ 7,00 7,01 PANEL CIRCULAR COLGANTE VERDE 50 CM DE DIAMETRO UN 5 $ 120.000,00 $ 600.000,00 7,02 PANEL CIRCULAR COLGANTE AMARILLO 60 CM DE DIAMETRO UN 5 $ 138.000,00 $ 690.000,00
PANEL CIRCULAR COLGANTE ROSADO 70 CM DE DIAMETRO UN 5 $ 170.000,00 $ 850.000,00 7,04 PANEL CIRCULAR COLGANTE VERDE MEDIDAS VARIADAS - 3 UNIDADES GL 1 $ 478.000,00 $ 478.000,00 2.618.000,00 $
5,06
5,07
5,08
MODULO
SUMINISTRO
E
DE COJINES EN
M-3 SEGÚN
TAPIZADO EN TEXTIL ANTIFLUIDOS COLOR NARANJA. DIMENSIONES: 1.10*0.45*0.05
7,03
ELEMENTOS COLGANTES ESTRUCTURA INFANTIL COJINERIA ACCESORIOS

COSTO

E INSTALACIÓN DE LETRERO TIPO LED "RINCÓN ANIMALIA". DIMENSIONES

COSTO DIRECTO GRUPO

VINILOS DE MURO

MESAS Y SILLAS

COSTO DIRECTO GRUPO

ASEO DE OBRA

COSTO DIRECTO GRUPO

8,00 8,01 SALIDA TOMACORRIENTE 110 V UN 4 $ 450.000,00 $ 1.800.000,00 8,02 SALIDAS PARA LUCES COLGANTES UN 10 $ 365.000,00 $ 3.650.000,00 8,03 SALIDAS PARA TIRAS LED TECHO UN 5 $ 365.000,00 $ 1.825.000,00 8,04 SALIDAS PARA LUCES LED PARED UN 3 $ 450.000,00 $ 1.350.000,00 8,05 SALIDAS PARA TV UN 1 $ 250.000,00 $ 250.000,00 8,06 SALIDAS PARA LUCES DE EMERGENCIA UN 1 $ 365.000,00 $ 365.000,00 8,07 SALIDAS PARA SONIDO UN 4 $ 250.000,00 $ 1.000.000,00 10.240.000,00 $ 9,00 9,01 SUMINISTRO E INSTALACIÓN DE LAMPARA CIRCULAR COLGANTE CON FONDO OPALIZADO 60CM DE DIAMETRO UN 5 $ 780.000,00 $ 3.900.000,00 9,02 LAMPARA COLGANTE TIPO ARO COLOR BLANCO 65 CM DE DIAMETRO UN 5 $ 680.000,00 $ 3.400.000,00 9,03 SUMINISTRO E INSTALACIÓN DE LAMPARA DE EMERGENCIA UN 2 $ 165.000,00 $ 330.000,00 9,04 SUMINISTRO E INSTLACIÓN DE TIRA LED LUZ CÁLIDA PARA ELEMENTOS CIRCULARES DE CIELO RASO. INCLUYE FUENTE DE PODER. ML40,88 $ 82.330,00 $ 3.365.650,40 9,05 SUMINISTRO E INSTALACIÓN DE TIRA LED LUZ CÁLIDA PARA MODULOS DE MUROS. INLCUYE FUENTE
ML 14,8 $ 69.830,00 $ 1.033.484,00
SUMINISTRO
APROX: 0.70*1.0 H UN 1 $ 960.000,00 $ 960.000,00 12.989.134,40 $ 10,00 10,01 VINILO IMPRESO CON ILUSTRACIÓN DE ANIMALES: MONO (1,32 M X 1,25 M) UN 1 $ 371.250,00 $ 371.250,00 10,02 VINILO IMPRESO CON ILUSTRACIÓN DE ANIMALES: MAPACHE (0,96 M X 0,96 M) UN 1 $ 225.000,00 $ 225.000,00 10,03 VINILO IMPRESO CON ILUSTRACIÓN DE ANIMALES: BÚHO (0,72 M X 0,63 M) UN 1 $ 225.000,00 $ 225.000,00 10,04 VINILO IMPRESO CON ILUSTRACIÓN DE ANIMALES: ZORRO (1,20 M X 1,24 M) UN 1 $ 337.500,00 $ 337.500,00 10,05 VINILO IMPRESO CON ILUSTRACIÓN DE ANIMALES: CEBRA (1,48 M X 1,30 M) UN 1 $ 438.750,00 $ 438.750,00 10,06 VINILO IMPRESO CON ILUSTRACIÓN DE ANIMALES: JIRAFA 2,0M X 3,0 M) UN 1 $ 1.350.000,00 $ 1.350.000,00 10,07 VINILO IMPRESO CON ILUSTRACIÓN: NIÑA ESCALANDO (1,51 M X 0,74) UN 1 $ 249.750,00 $ 249.750,00 3.197.250,00 $ 11,00 11,01 SUMINISTRO MESA INFANTIL "MAMMUT" EN FORMA CIRCULAR D: 85 CM DE COLOR AZUL UN 3 $ 209.989,50 $ 629.968,50 11,02 SUMINISTRO SILLA INFANTIL "MAMMUT" COLOR ROSADO UN 6 $ 83.989,50 $ 503.937,00 11,03 SUMINISTRO BUTACO INFANTIL "MAMMUT" COLOR AMARILLO UN 6 $ 41.989,50 $ 251.937,00 1.385.842,50 $ 12,00 12,01 JORNADAS PERMANENTES DE ASEO Y ASEO FINAL UN 1 $ 490.000,00 $ 490.000,00 490.000,00 $ 96.454.477,60 $ 16% $ 15.432.716,42 5% $ 4.822.723,88 20.255.440,30 $ 116.709.917,90 $ TOTAL COSTOS INDIRECTOS VALOR TOTAL PRESUPUESTO
DIRECTO GRUPO TOTAL COSTOS DIRECTOS ADMINISTRACIÓN IMPREVISTOS
DE PODER
9,06
COSTO
INSTALACIONES ELECTRICAS
DIRECTO
GRUPO
ILUMINACIÓN
R I N C Ó N A N I M A L I A Presupuesto 28

VISUALIZA EL VIDEORECORRIDO DEL PROYECTO

R I N C Ó N A N I M A L I A Presupuesto
29

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
