La diferencia de potencial entre dos puntos de un circuito también puede medirse directamente. Para ello, utilizamos un instrumento llamado voltímetro.
y también:
El voltímetro debe instalarse de modo que sus terminales estén en contacto con los dos puntos entre los cuales queremos medir la diferencia de potencial. Es decir, se conecta en paralelo con los elementos del circuito.
• Los voltímetros digitales dan una valoración numérica de la tensión, normalmente en una pantalla LCD. Estos aparatos además tienen prestaciones como memoria, detección de valor de pico...
RA DO
ES BL
LCULA CA
S
O REC RTA
IÉN
TIC
O UP
Y TAMB
EN GR

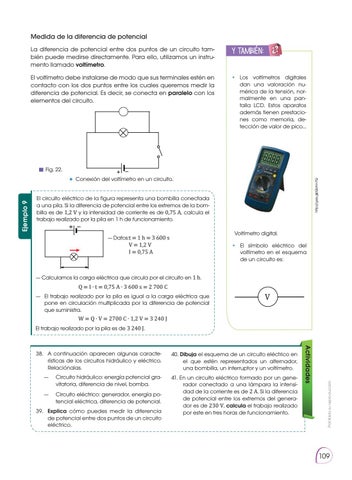

Medida de la diferencia de potencial
Fig. 22. http://goo.gl/QUKm7Q
El circuito eléctrico de la figura representa una bombilla conectada a una pila. Si la diferencia de potencial entre los extremos de la bombilla es de 1,2 V y la intensidad de corriente es de 0,75 A, calcula el trabajo realizado por la pila en 1 h de funcionamiento. — Datos:t = 1 h = 3 600 s V = 1,2 V I = 0,75 A — Calculamos la carga eléctrica que circula por el circuito en 1 h. Q = I ∙ t = 0,75 A ∙ 3 600 s = 2 700 C
— El trabajo realizado por la pila es igual a la carga eléctrica que pone en circulación multiplicada por la diferencia de potencial que suministra. W = Q ∙ V = 2700 C ∙ 1,2 V = 3 240 J
Voltímetro digital. • El símbolo eléctrico del voltímetro en el esquema de un circuito es:
V
El trabajo realizado por la pila es de 3 240 J.
40. Dibuja el esquema de un circuito eléctrico en el que estén representados un alternador, una bombilla, un interruptor y un voltímetro.
— Circuito hidráulico: energía potencial gravitatoria, diferencia de nivel, bomba.
41. En un circuito eléctrico formado por un generador conectado a una lámpara la intensidad de la corriente es de 2 A. Si la diferencia de potencial entre los extremos del generador es de 230 V, calcula el trabajo realizado por este en tres horas de funcionamiento.
— Circuito eléctrico: generador, energía potencial eléctrica, diferencia de potencial. 39. Explica cómo puedes medir la diferencia de potencial entre dos puntos de un circuito eléctrico.
Actividades
38. A continuación aparecen algunas características de los circuitos hidráulico y eléctrico. Relaciónalas.
Prohibida su reproducción
Ejemplo 9
Conexión del voltímetro en un circuito.
109
