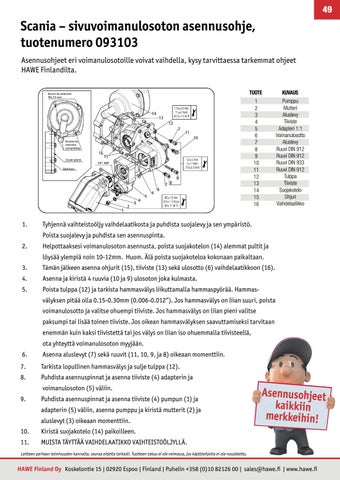

Scania – sivuvoimanulosoton asennusohje, tuotenumero 093103 Asennusohjeet eri voimanulosotoille voivat vaihdella, kysy tarvittaessa tarkemmat ohjeet HAWE Finlandilta. TUOTE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
KUVAUS Pumppu Mutteri Aluslevy Tiiviste Adapteri 1:1 Voimanulosotto Aluslevy Ruuvi DIN 912 Ruuvi DIN 912 Ruuvi DIN 933 Ruuvi DIN 912 Tulppa Tiiviste Suojakotelo Ohjuri Vaihdelaatikko
1.
Tyhjennä vaihteistoöljy vaihdelaatikosta ja puhdista suojalevy ja sen ympäristö.
Poista suojalevy ja puhdista sen asennuspinta.
2.
Helpottaaksesi voimanulosoton asennusta, poista suojakotelon (14) alemmat pultit ja
löysää ylempiä noin 10-12mm. Huom. Älä poista suojakoteloa kokonaan paikaltaan.
3.
Tämän jälkeen asenna ohjurit (15), tiiviste (13) sekä ulosotto (6) vaihdelaatikkoon (16).
4.
Asenna ja kiristä 4 ruuvia (10 ja 9) ulosoton joka kulmasta.
5.
Poista tulppa (12) ja tarkista hammasvälys liikuttamalla hammaspyörää. Hammas-
välyksen pitää olla 0.15-0.30mm (0.006-0.012”). Jos hammasvälys on liian suuri, poista
voimanulosotto ja valitse ohuempi tiiviste. Jos hammasvälys on liian pieni valitse
paksumpi tai lisää toinen tiiviste. Jos oikean hammasvälyksen saavuttamiseksi tarvitaan
enemmän kuin kaksi tiivistettä tai jos välys on liian iso ohuemmalla tiivisteellä,
ota yhteyttä voimanulosoton myyjään.
6.
Asenna aluslevyt (7) sekä ruuvit (11, 10, 9, ja 8) oikeaan momenttiin.
7.
Tarkista lopullinen hammasvälys ja sulje tulppa (12).
8.
Puhdista asennuspinnat ja asenna tiiviste (4) adapterin ja voimanulosoton (5) väliin.
9.
Puhdista asennuspinnat ja asenna tiiviste (4) pumpun (1) ja adapterin (5) väliin, asenna pumppu ja kiristä mutterit (2) ja aluslevyt (3) oikeaan momenttiin.
10.
Kiristä suojakotelo (14) paikoilleen.
11.
MUISTA TÄYTTÄÄ VAIHDELAATIKKO VAIHTEISTOÖLJYLLÄ.
Asennusohjeet kaikkiin merkkeihin!
Laitteen parhaan toimivuuden kannalta, seuraa ohjeita tarkasti. Tuotteen takuu ei ole voimassa, jos käyttöohjeita ei ole noudatettu.
