Análisis del proyecto de Taller De Proyectos realizado en el semestre número 5, el cual se localizará en el corregimiento de San Cristobal en Medellín, esto con el fin de tener una mirada desde el aspecto constructivo.
En la siguiente revista se tratará del estudio arquitectónico y estructural del proyecto de la materia “Taller de Proyectos IV”, con el fin de entender cómo se compone y que aspectos lo hacen único en cuanto a su construcción, por lo que se llevaran a cabo temas como el emplazamiento, accesibilidad, uso, zonificación. estructura cimentaciones, luz, redes, la relación que se genera del interior con el exterior, entre otras.

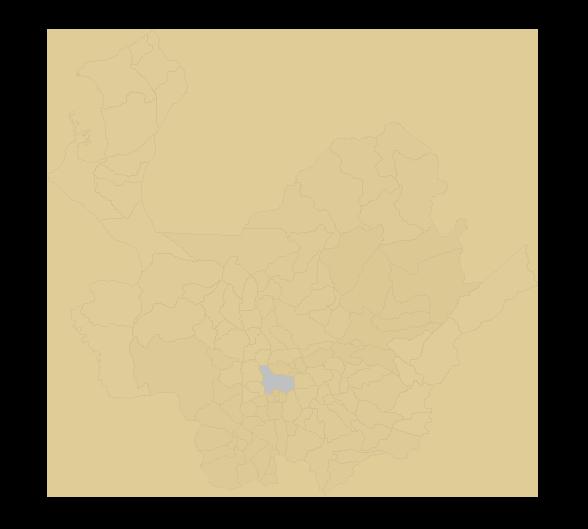

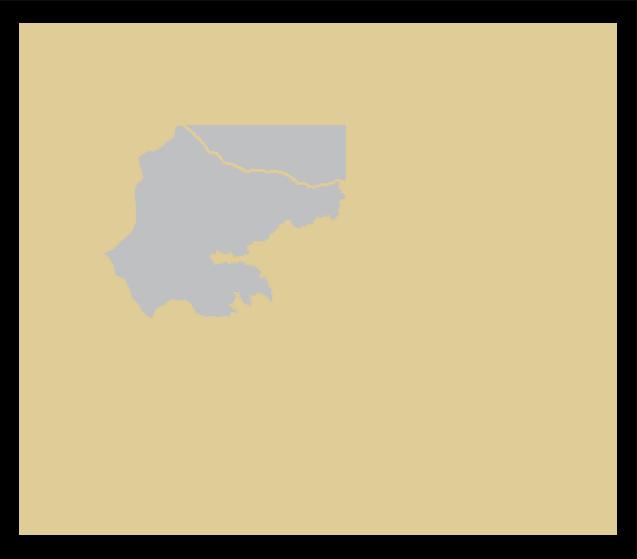

El corregimiento San Cristobal se encuentra al norocciedente de la ciudad de Medellín, limita por el norte con el Municipio de Bello, por el sur con los corregimientos Altavista y San Antonio de Prado. Cuenta con transporte (buses de metro) con el cual se puede entrar y salir del corregimiento, destaca las altas pendientes que tiene, por lo que es un condicionante a la hora de habitar el lugar. Emplazamiento
El terreno sobre el cual se emplazará el proyecto es tiene una gran pendiente que es aprovechada para crear la “calle comercial.”

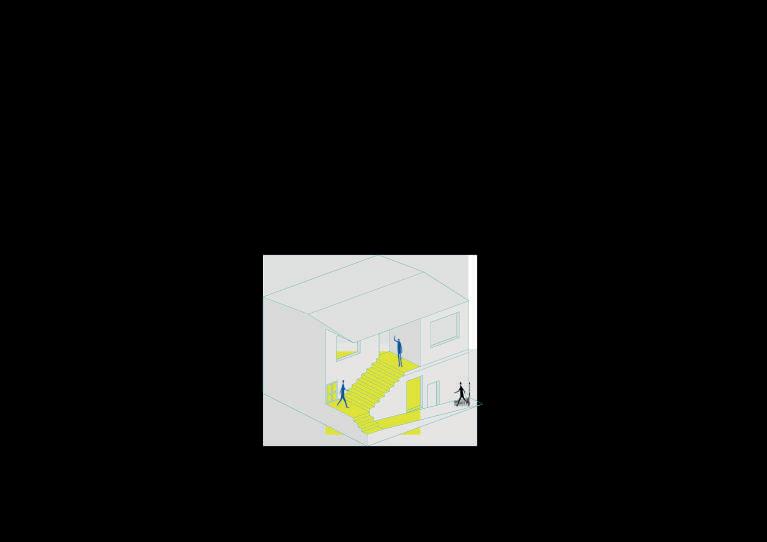

Escalera en L Escalera caracol Escalera lateral Escalera a media altura
Acceso a varias viviendas Genera vivienda en lo soterrado
Elevan el primer nivel

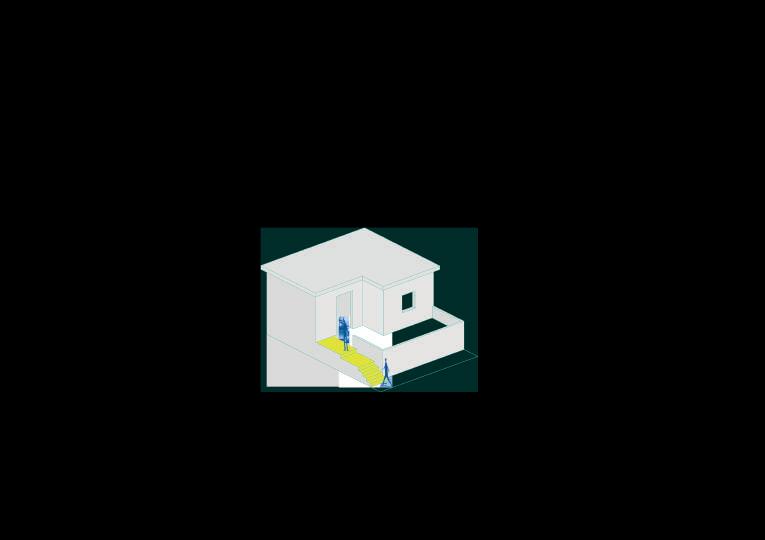

Acceso a vivienda superior por andén cercano a la calle Genera terraza
Umbral de acceso soterrado
Umbral de acceso con jardín
Umbral de acceso elevado de la calle
Umbral de acceso lateral utilizando el andén
Genern terrazas
Solución a la calle
Aislación de la calle
Elevan primer nivel
Andén inferior Posibilidad de dos viviendas
Piso soterrado para unidad productiviva
Vivienda progresiva
Terraza extendida al interior
Terraza en piso completo Terraza que se adapta a la calle
Terraza esquinera
Acercamiento/privacidad frente a la calle
Se abre a la calle/ sin relación al vecino
Utilizan planta baja para unidades productivas Acercamiento a la calle Abarcan mayor visión en la cuadra
Edilma
Vilma
Población con mayor probabilidad de habitar el proyecto.
Manuela
Virgiliana
Vivienda de 1 piso, no cuanta con terraza para realizar sus lecturas.
Podría vivir con una persona más fuera de su núcleo familiar.
Vivienda de 3 pisos con unidad productiva para vender las virgenes que fábrica.
1er piso unidad productica
2do piso destinado para Virgiliana
3er piso para su hija y nieta
Primos Campesinos
Vivienda de 1 piso.
Necesitan una zona de almacenamiento para sus herramientas de
Anteproyecto
Alvaro Jose Hoyos

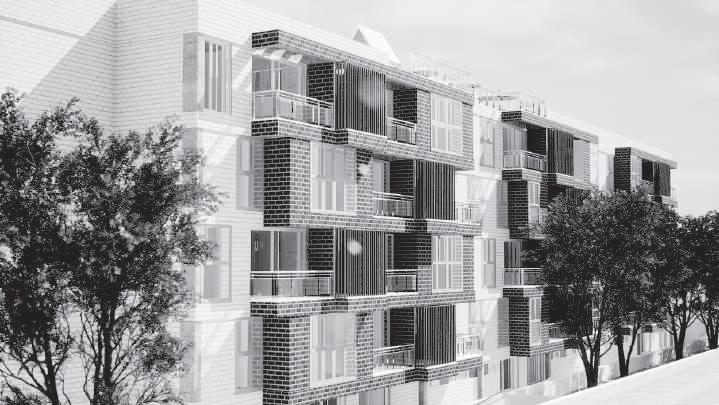

“Calle Comercial”

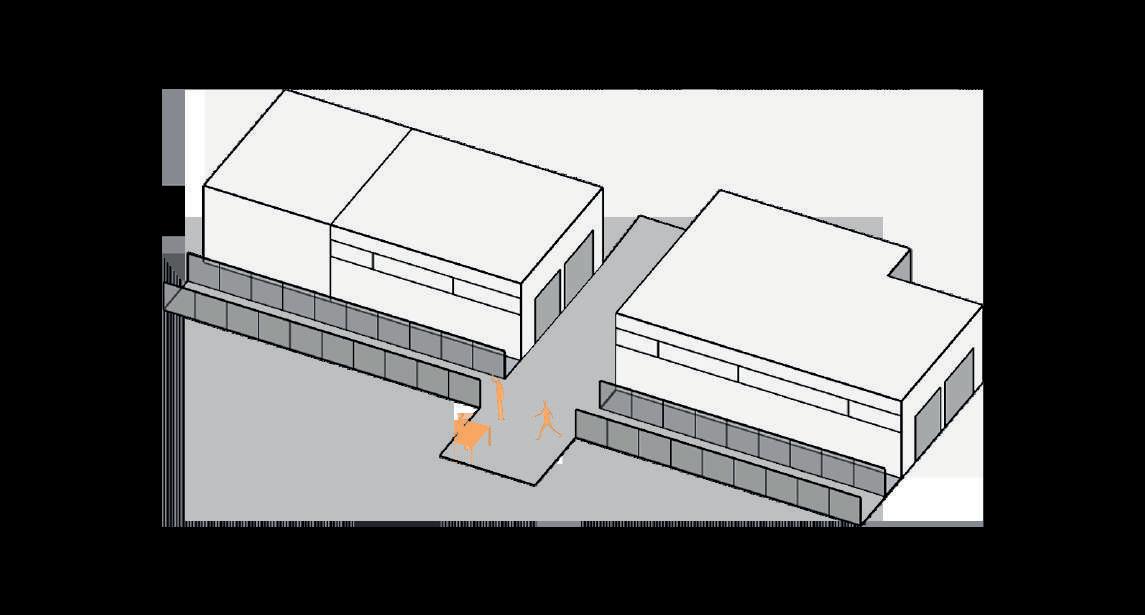

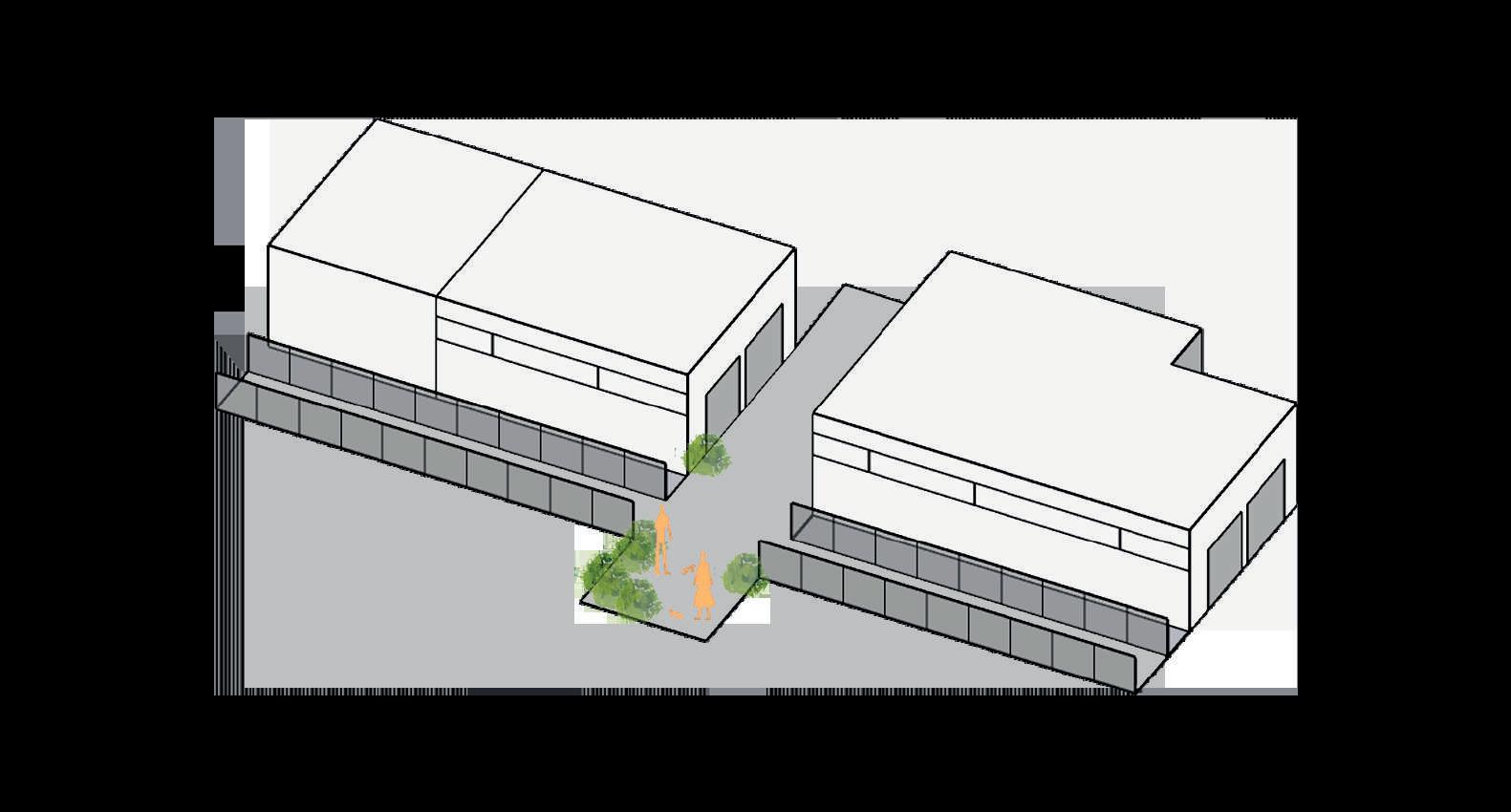

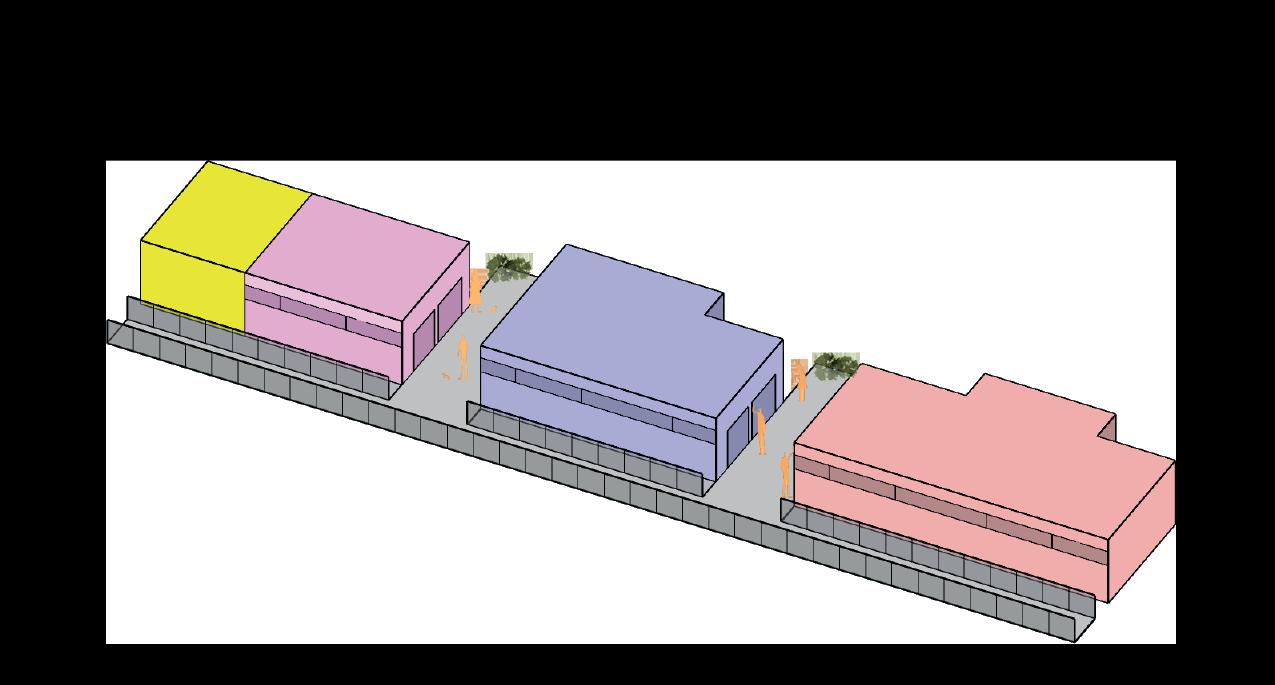

La idea del proyecto es tener una primera planta comercial que es totalmente permeable por la que se pueda atravesar la cuadra y sea para el uso público, por lo que tiene varios puntos de accecso desde la calle.
Por otro lado el acceso a la unidad se encuentra en un exterior controlado por una portería
Terrazas Colectivas

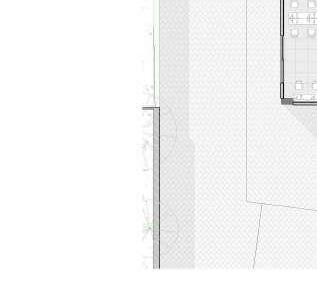

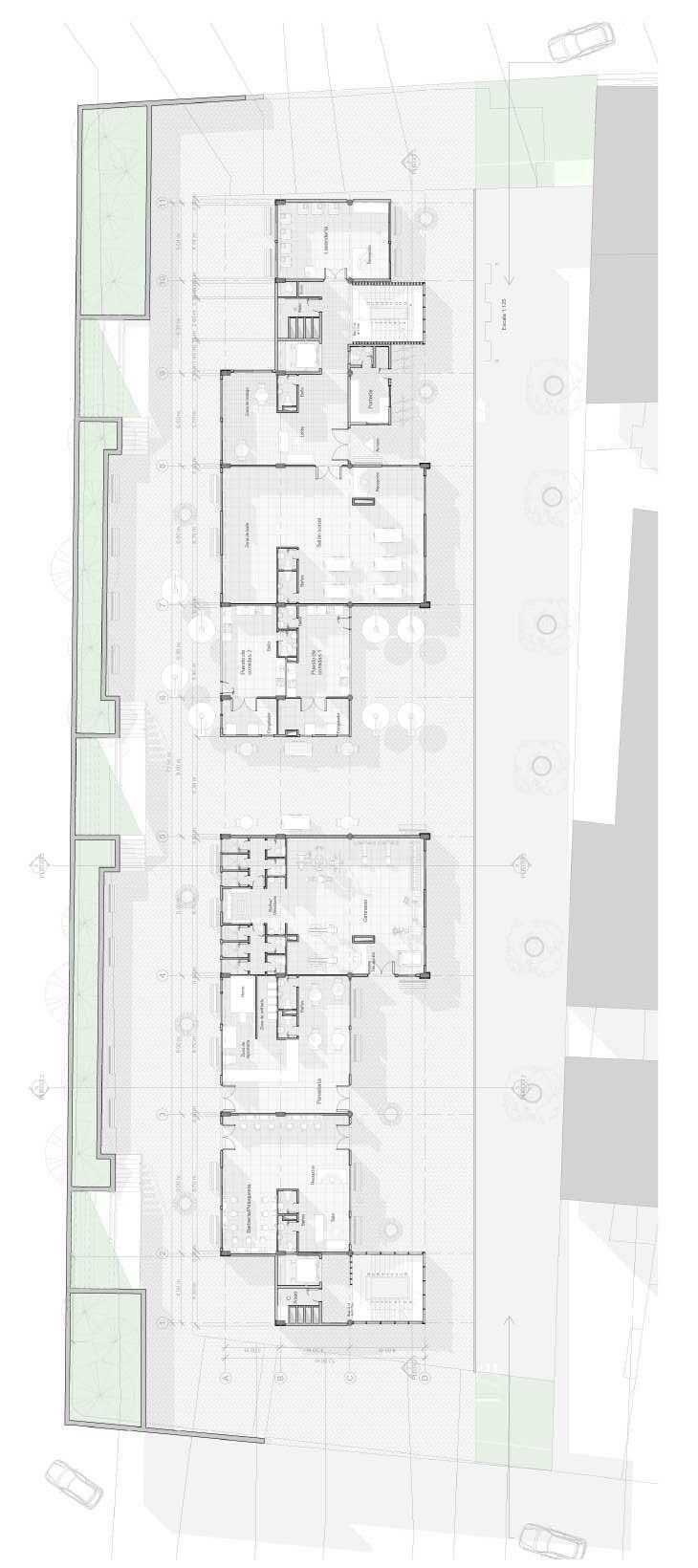

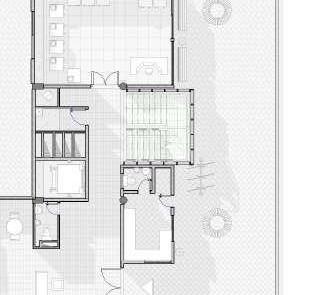

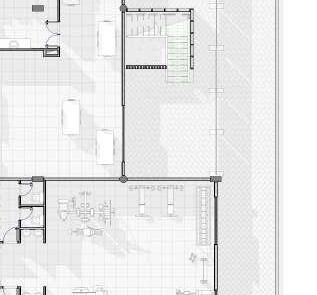

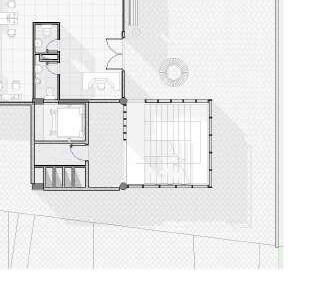

Planta De Estacionamiento -5.0m

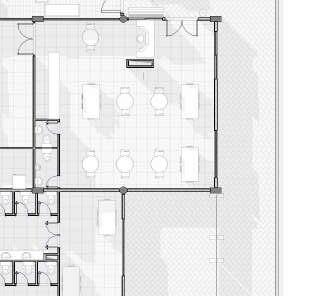

Planta De Comercio -2.0m
foraciones.

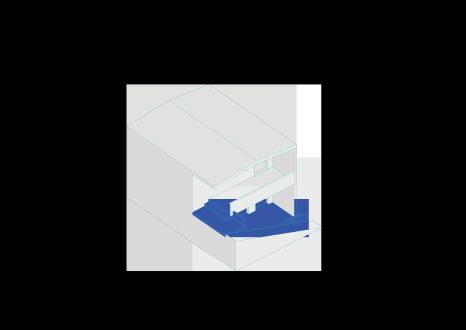

Terraza Comercial
Ofrecer un espacio para impulsar el comercio perso nal que tienen en el barrio .
Terraza Mirador
Ofrecer un espacio para apro vechar las visuales rurales del barrio.
Anteproyecto
Alvaro Jose Hoyos E. T5

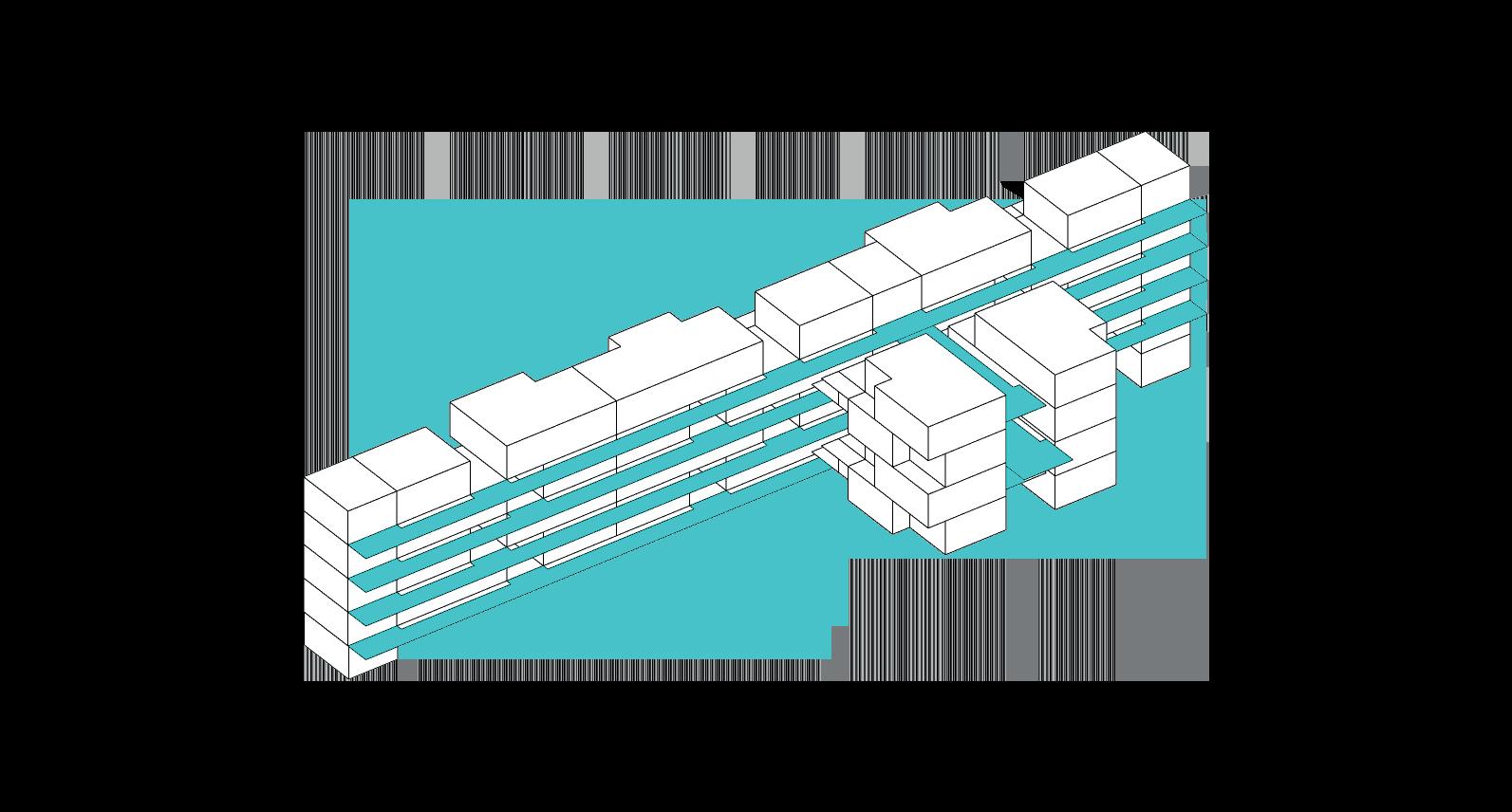

Isométrico

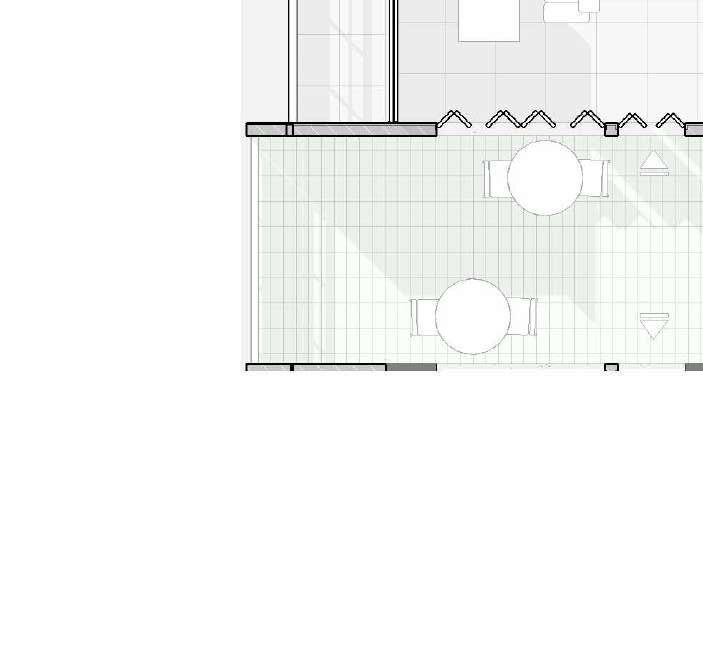

Terraza Estudio
Ofrecer un espacio para que las personas puedan leer, trabajar o estudiar fuera de su departamento.
Terraza
De encuentro con el vecino en las cuales compartirán una huerta para compartir y disfrutar del espacio verde.

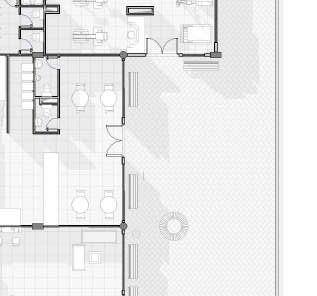

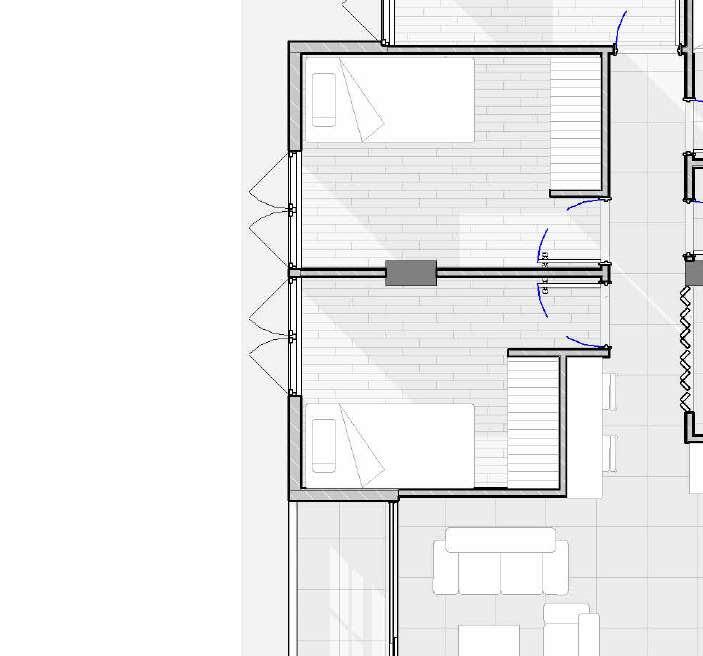

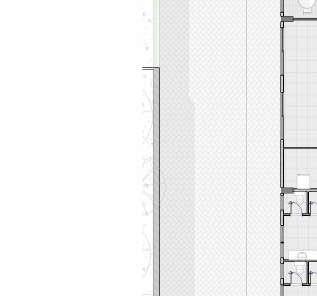

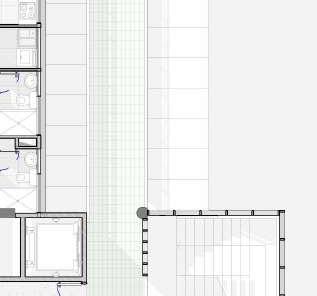

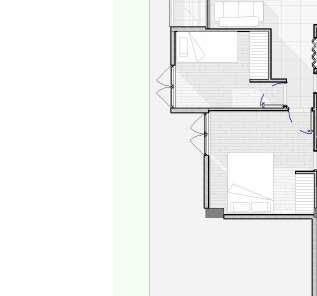

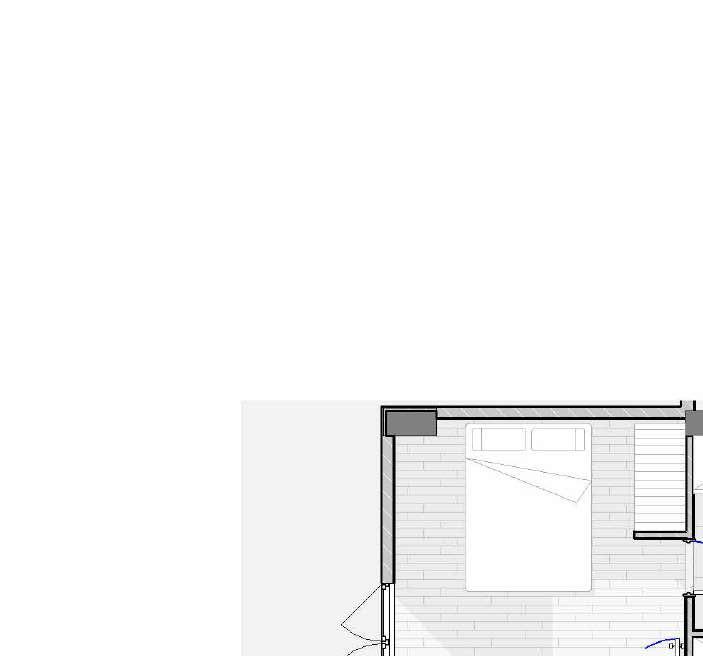

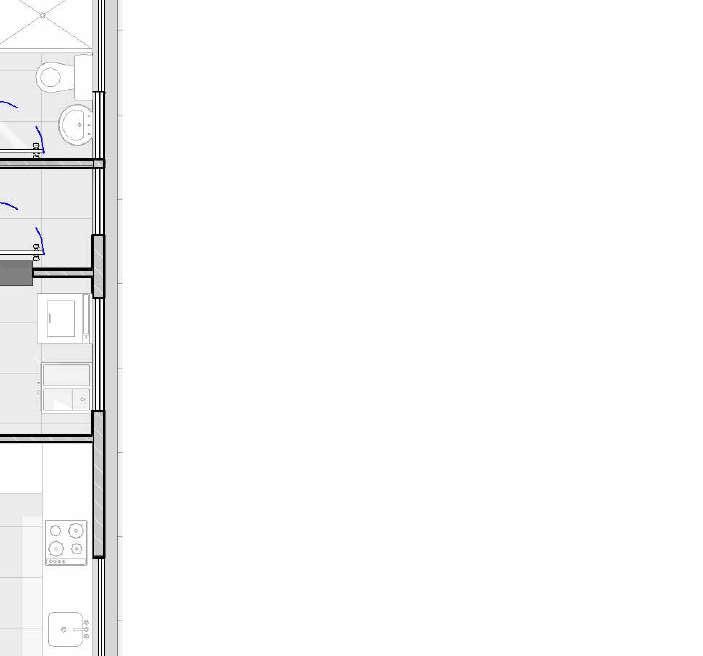

Planta Típica 1 +1.0m

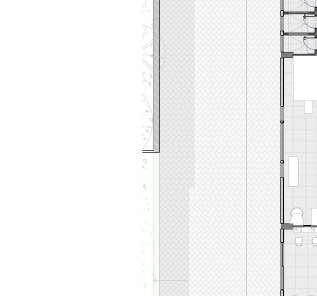

Planta Típica 2 +4.0m

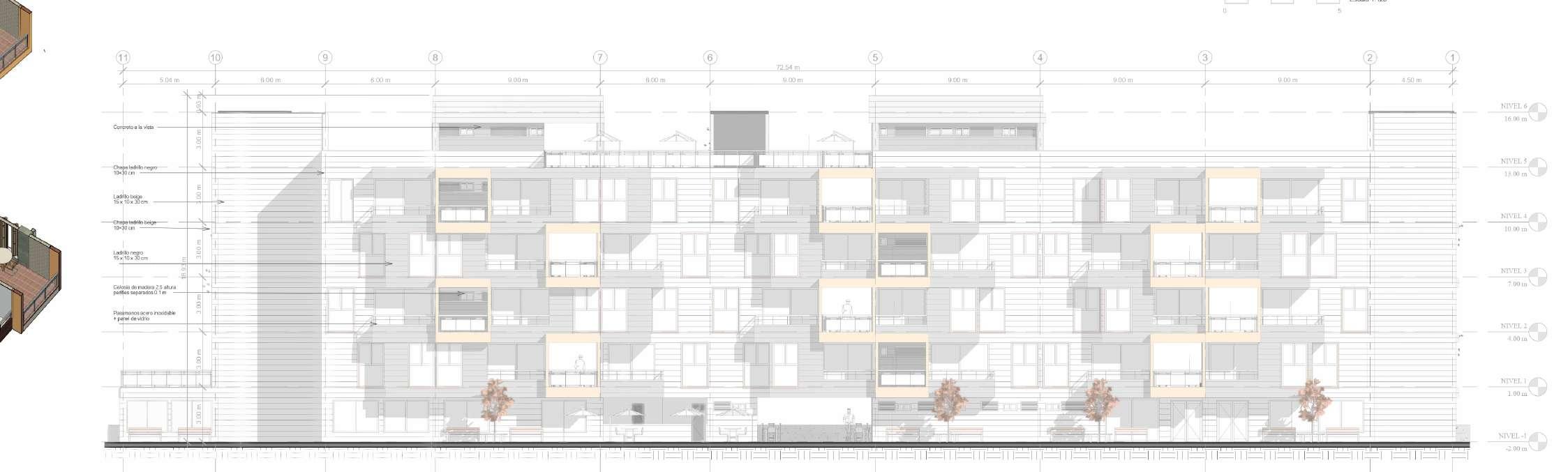

Sección Longitudinal
Programa
Pto. fijo
Terraza(huerta Acceso
Calle
Parqueaderos
colectiva)
Circulación Horizontal
Circulación Horizontal.
Sistemas
Circulación Vertical.

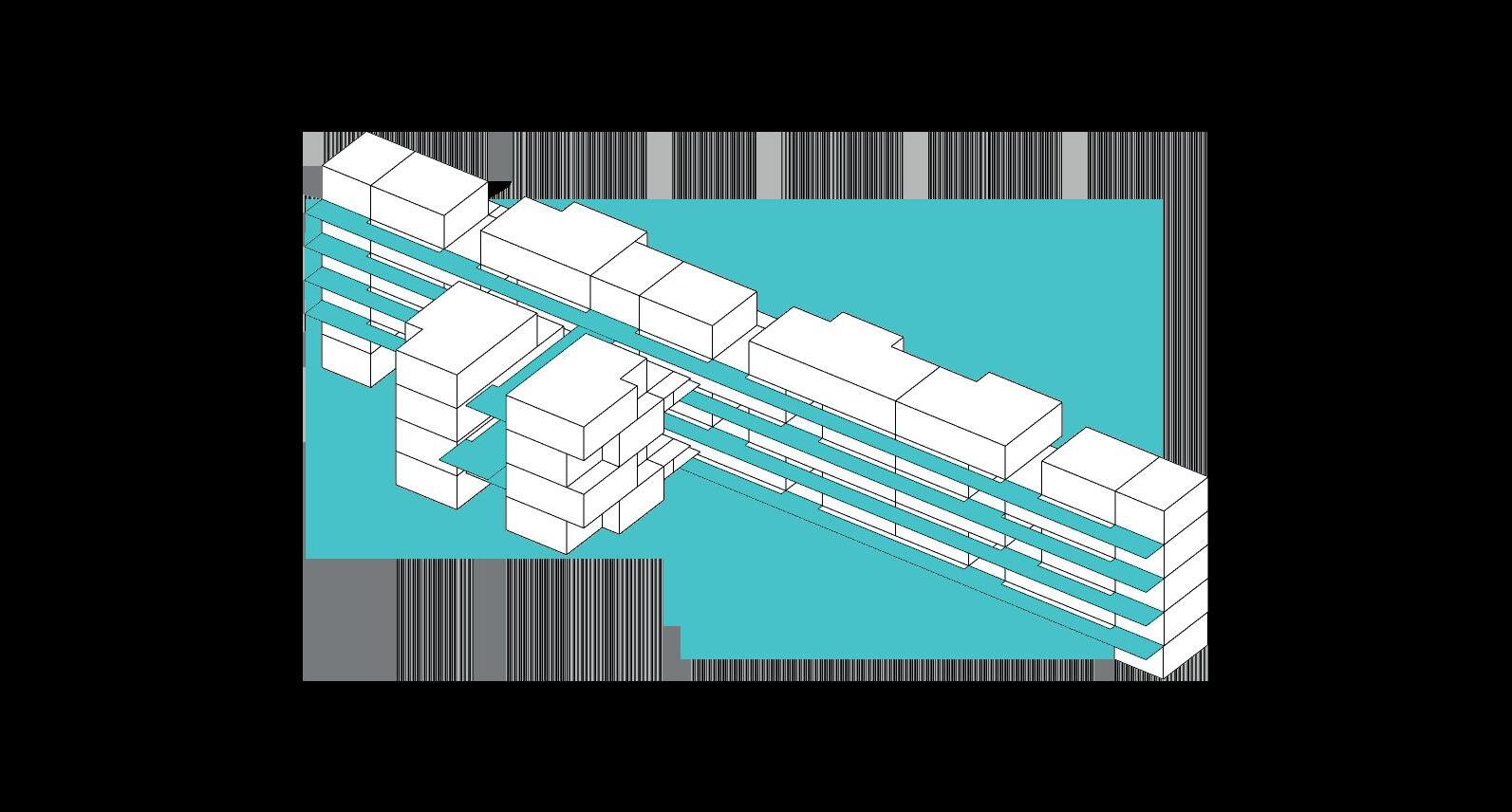

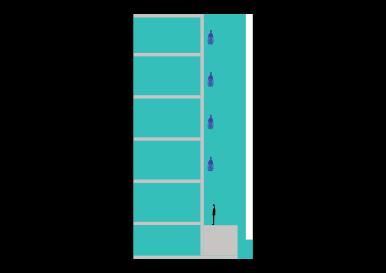

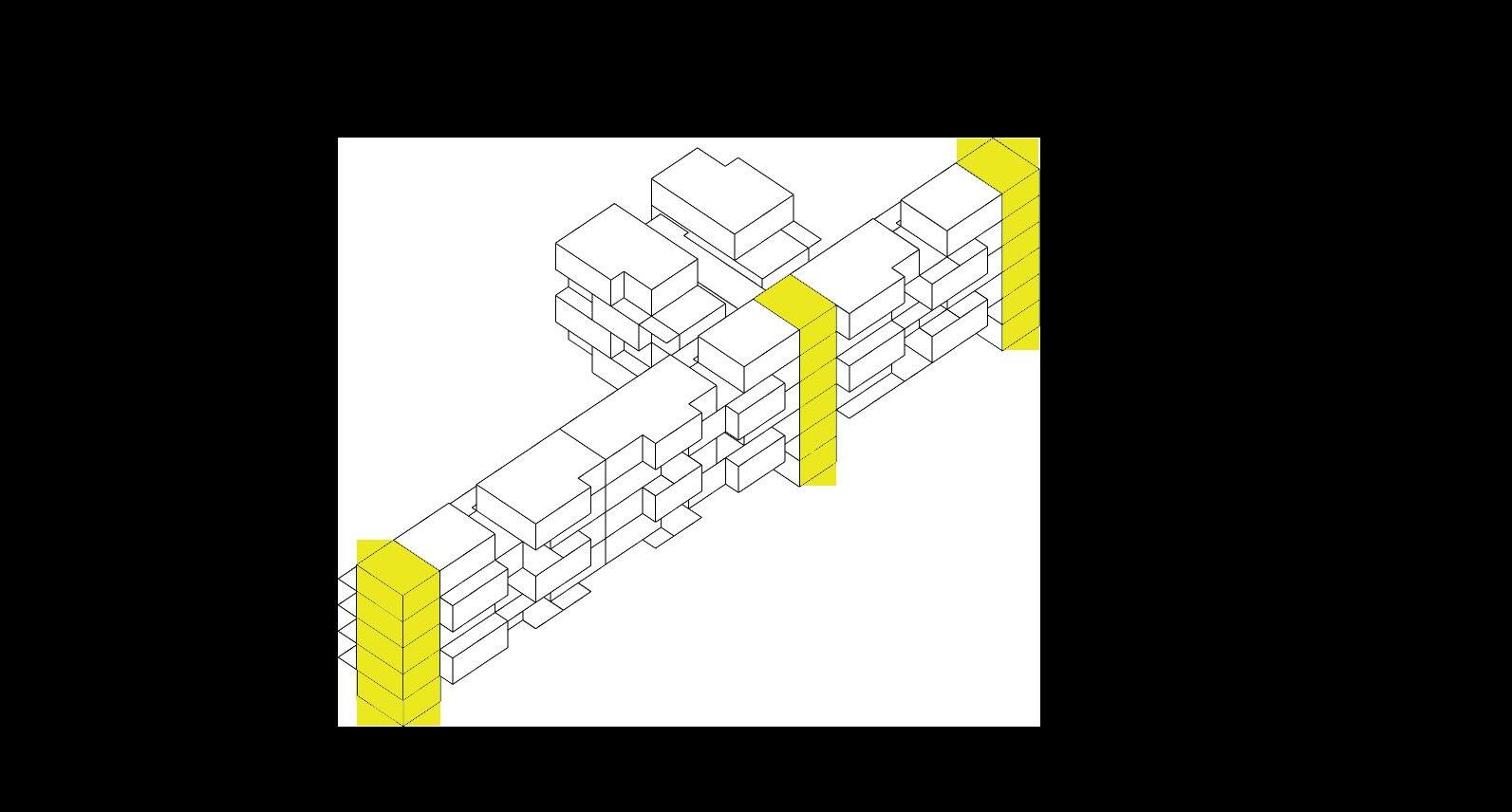

Dispuesta de manera lineal , de tal manera que se crea una calle que distribuye a todos los apartamentos de un mismo piso.
Sistemas
HABITAT 67
Áreas libres
Estructura
Circulación Vertical.

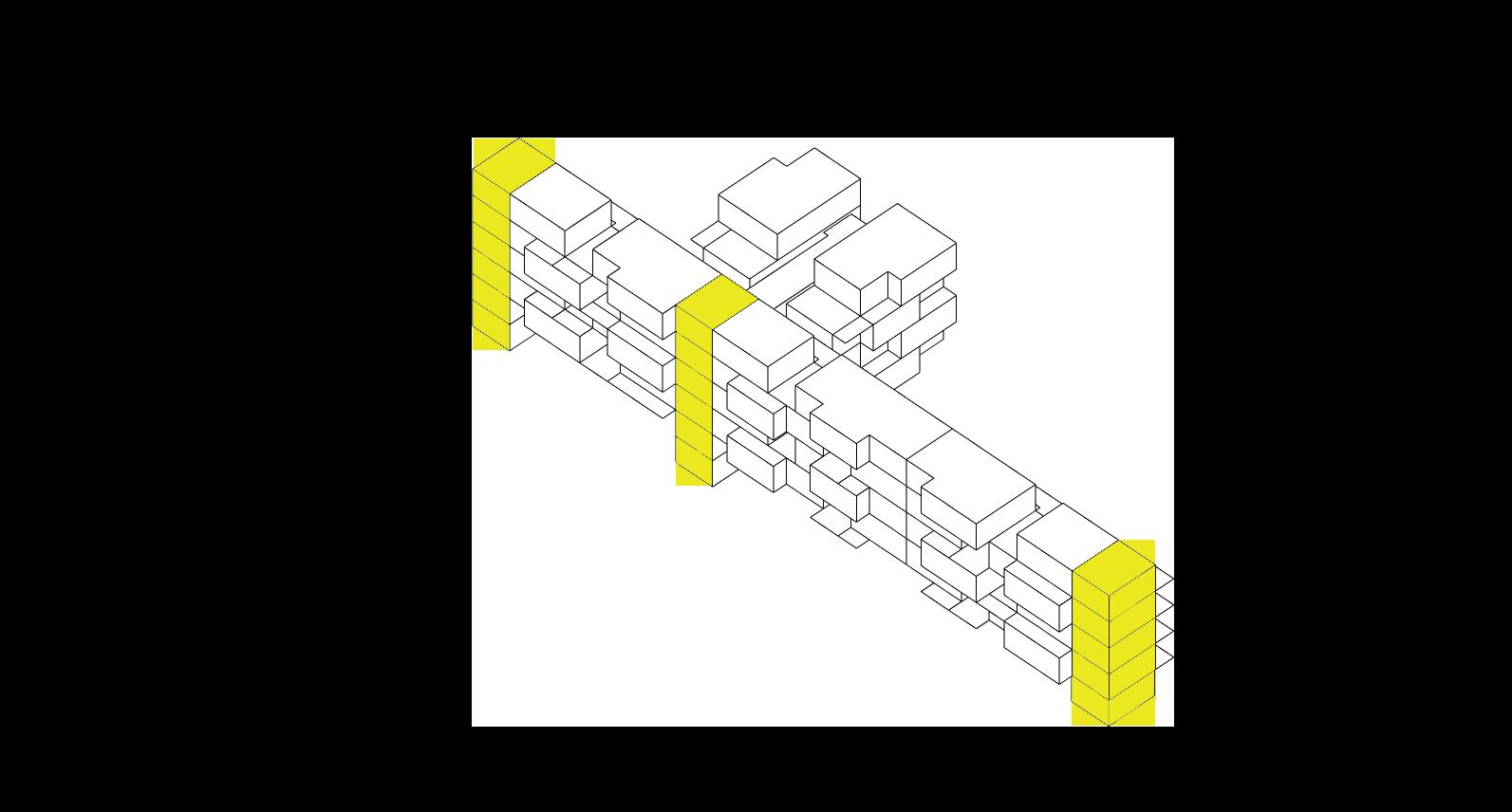

Dispuesta de tal manera que los recorridos para bajar de un piso hacia otro no sean demasiado largos.
Circulación Horizontal.
Pto. fijo
Terraza(huerta colectiva) Acceso
Calle comercial/espacio público Parqueaderos
Circulación ver tical Áreas libres
Área común - Circulación horizontal
Estructura comercial/espacio público
Circulación consciente, que lleve a cada espacio con mucha facilidad, terrazas sociales creadas para abrir la sala de tu hogar a la integración con el vecino.

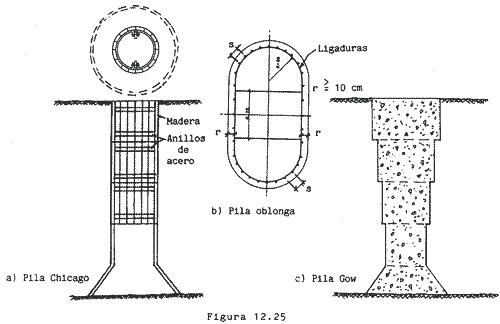

Cimentación profunda por lo general es acompañada de una zapata.

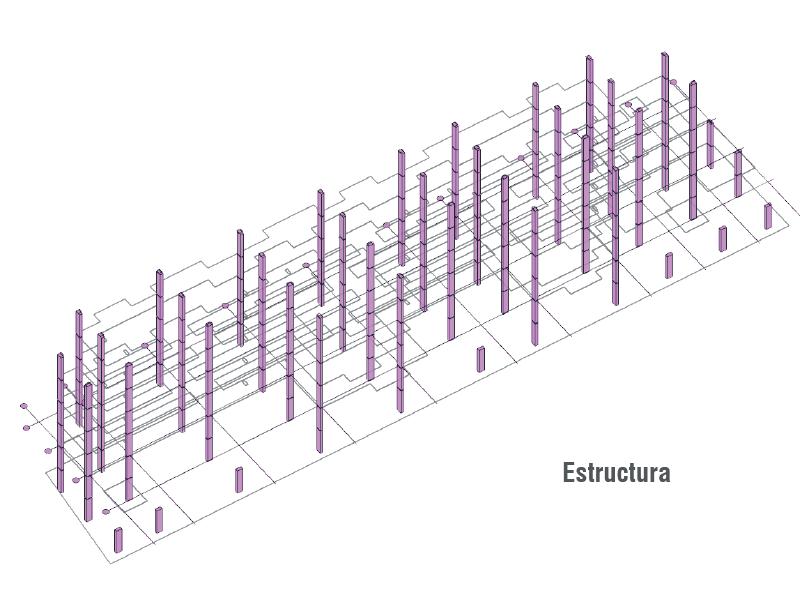

Estructura aporticada, que mediante el parqueadero genera una plataforma para la “calle omercial.”

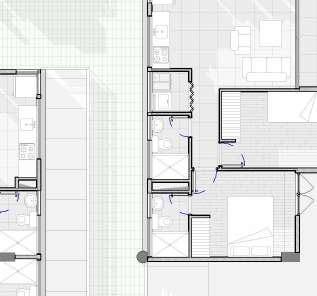

La tipología más grande solo tiene un buitrón ya que esta conecta laws redees de la cocina con el vecino con una distancia de 6 m.
