HOSPITAL GENERAL JUCHITEPEC
Tipo de obra: Obra nueva
Superficie del terreno: 24,378 m2
Ubicación: Abasolo sur Calayuca, Juchitepec
Tipología: Hospital
REHABILITACIÓN DE VIVIENDAS
Tipo de obra: Mejoramiento de vivienda
Superficie del terreno: 100 Casas de diferente metraje
Ubicación: San pedro Itzicán, Jalisco
Tipología: Mejoramiento de Vivienda
REHABILITACIÓN CANAL NACIONAL
Tipo de obra: Obra pública
Superficie del terreno: 2,250m2
Ubicación: Coapa, Coyoacán, CDMX
Tipología: Paisajismo /Planeación urbana
ÍNDICE
HOSPITAL GENERAL JUCHITEPEC
HOSPITAL GENERAL JUCHITEPEC
Tipo de obra: Obra nueva
Superficie del terreno: 24,378 m2
Ubicación: Abasolo sur Calayuca, Juchitepec
Tipología: Hospital

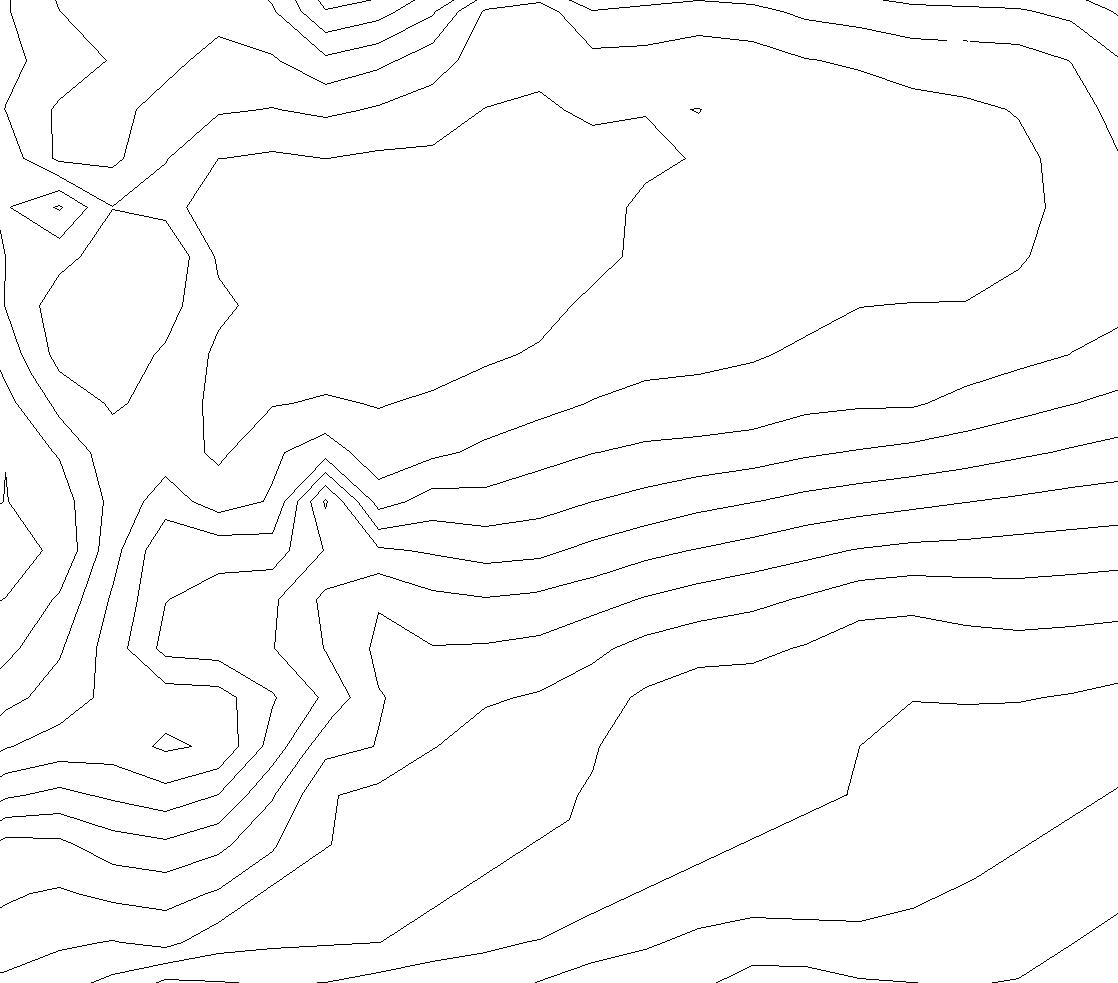

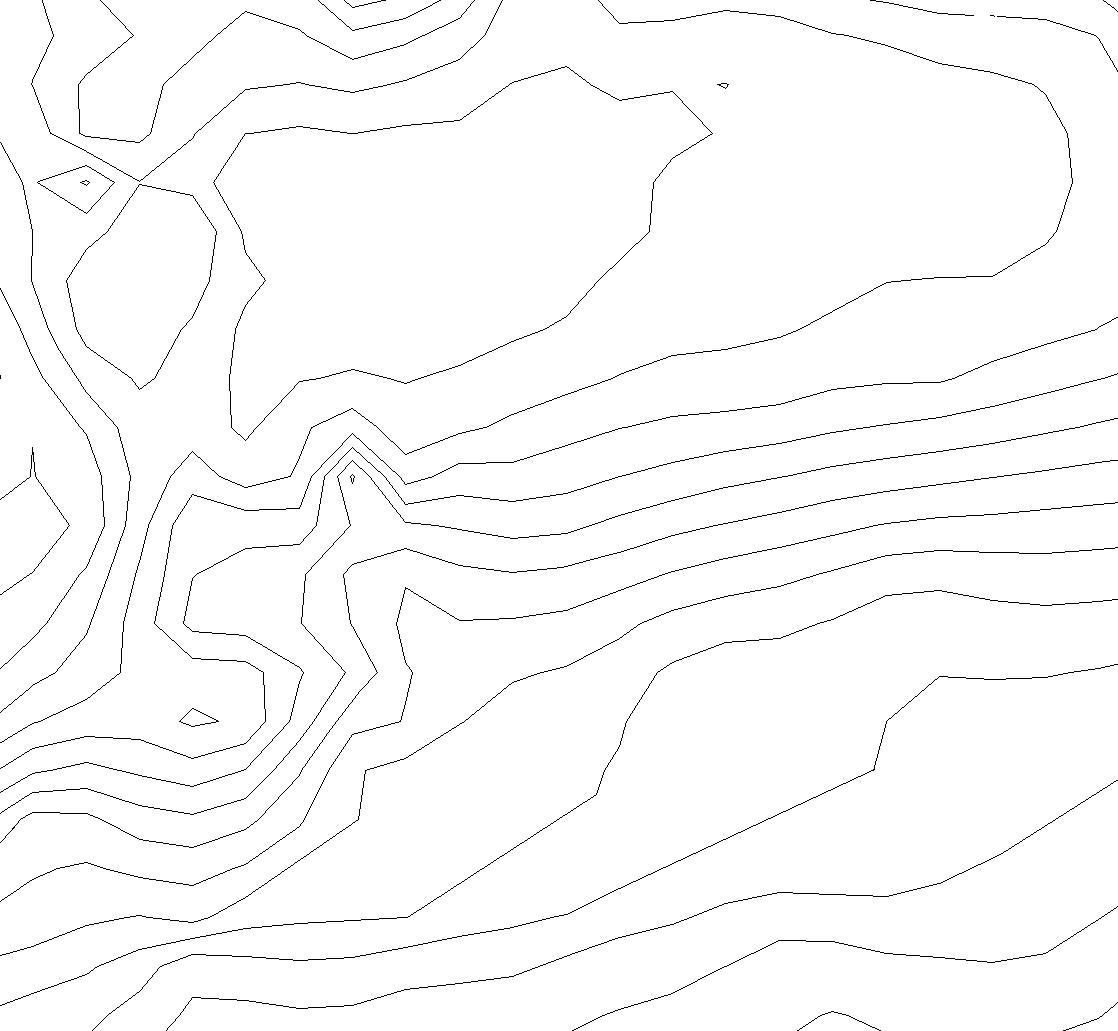

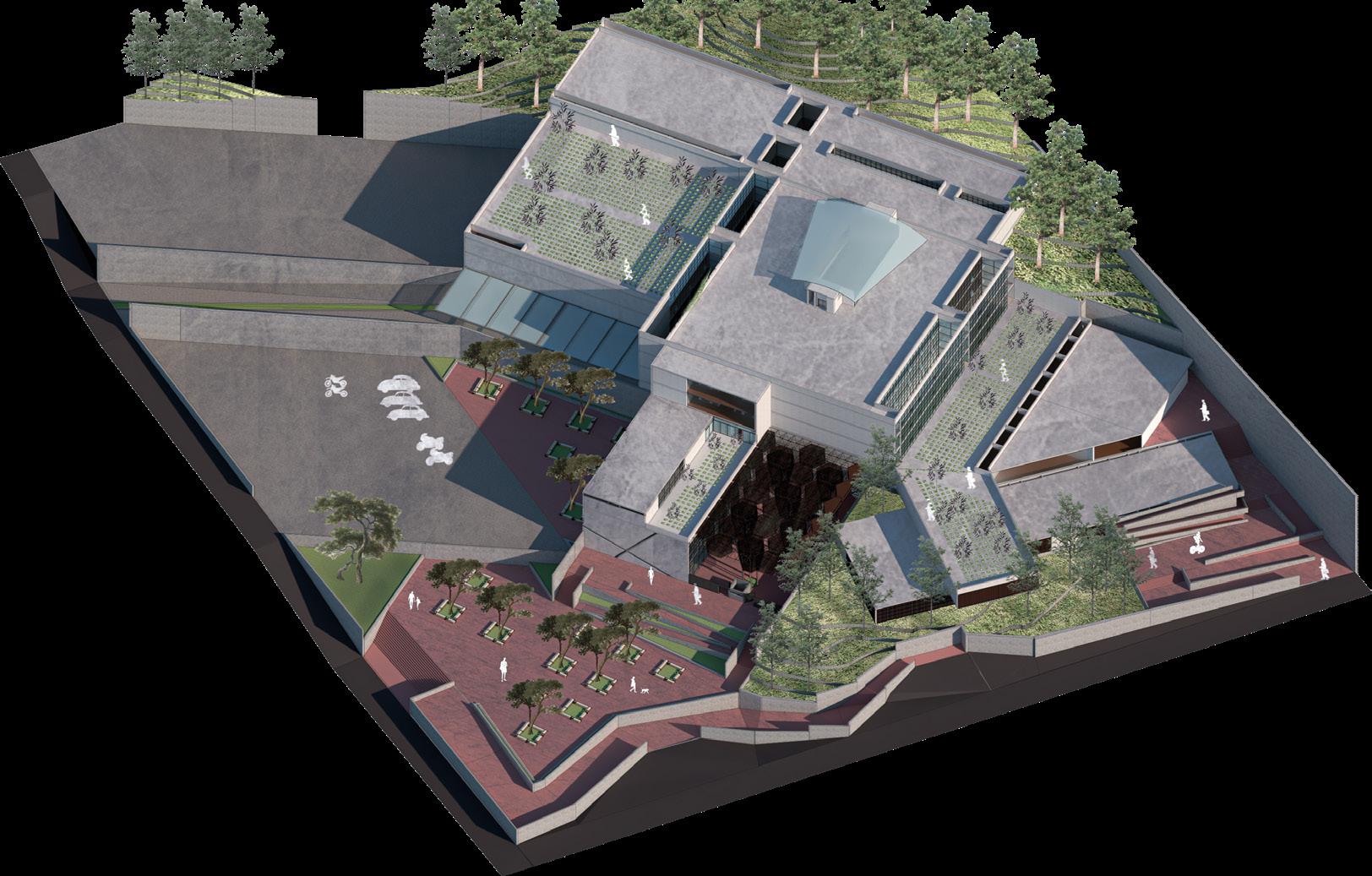

El proyecto se ubica en un terreno con pendiente pronunciada, la cual dificulta en todos sus sentidos la realizacion de un edificio con las dimensiones necesarias de su tipologia, esta problematica se resolvio a partir de plataformas y escalonamientos fluidos entre los elementos de la construccion, los cuales, rigen este proyecto siempre en función de los conceptos utilizados los cuales son “la montaña” y “el agua”.
Como lo es la tierra para la montaña y el agua, un hospital junto con todos los que lo componen son para la vida humana, y asi es como comparten premisas.
HOSPITAL GENERAL JUCHITEPEC
UNIVERSIDAD AUTÓNOMA METROPOLITANA
21
DIVISION DE CIENCIAS Y ARTES PARA EL DISEÑO UNIDAD XOCHIMILCO
C A R R E R A D E A R Q U I T E C T U R A
N.P.T +6.00 N.P.T +0.00 N.P.T +13.00 Rampa de acceso

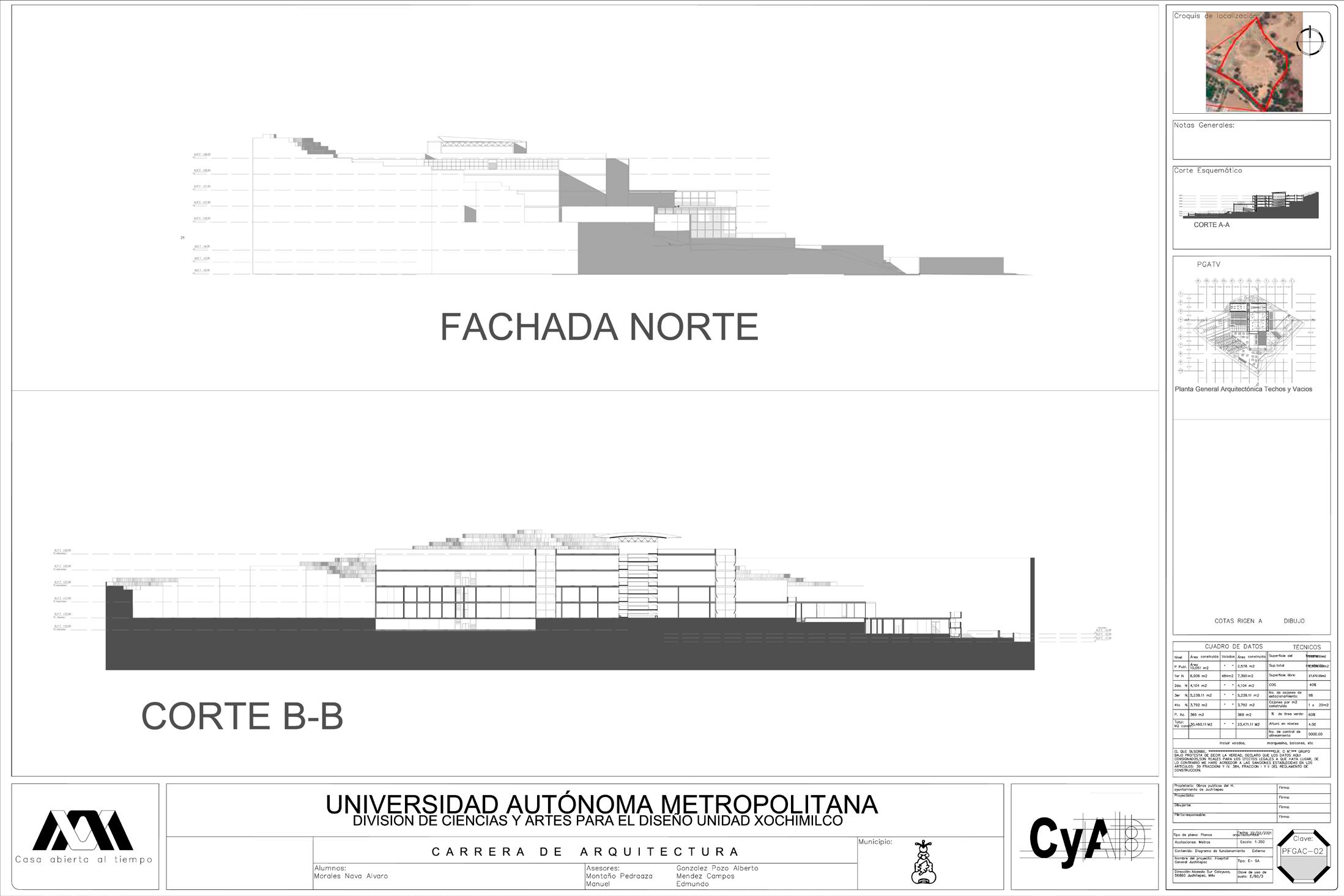

Corte b-b
Corte a-a

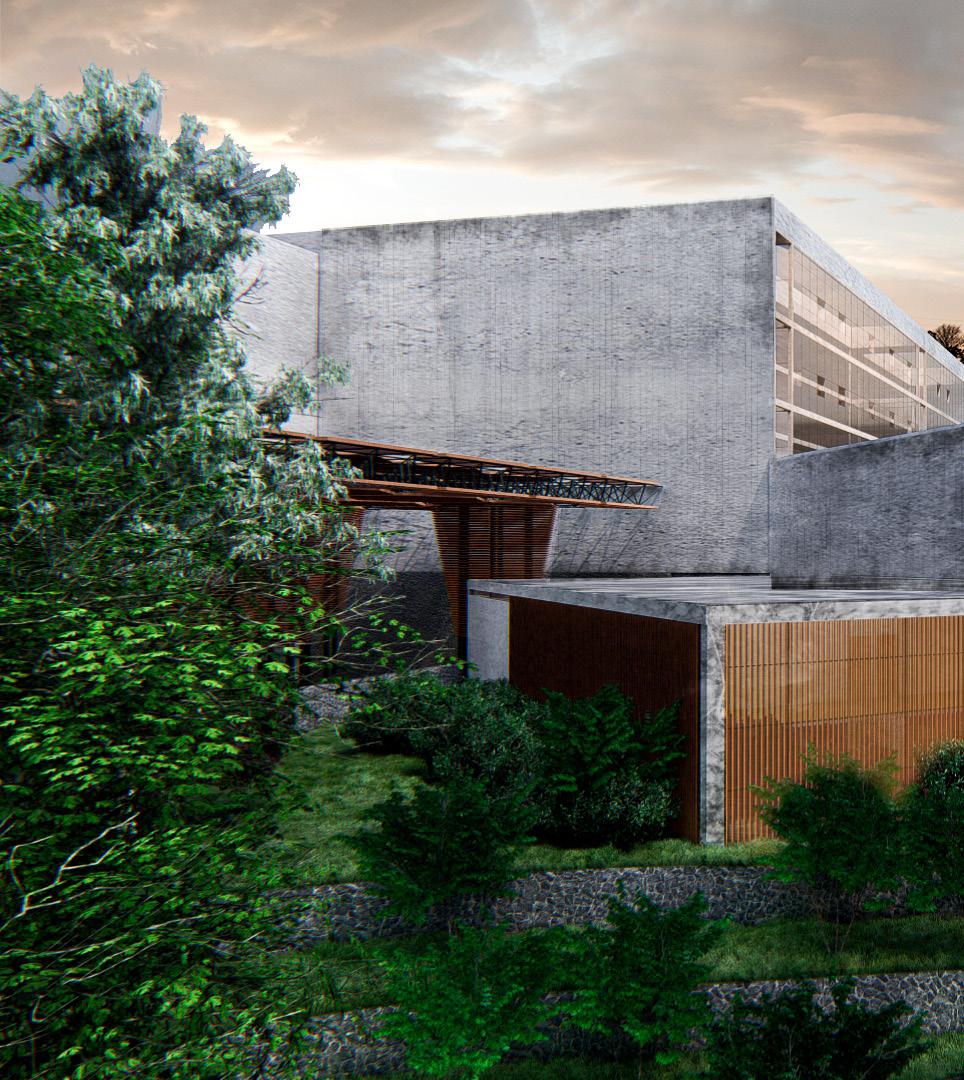

Elemento articulador y conductual.
HOSPITAL GENERAL JUCHITEPEC

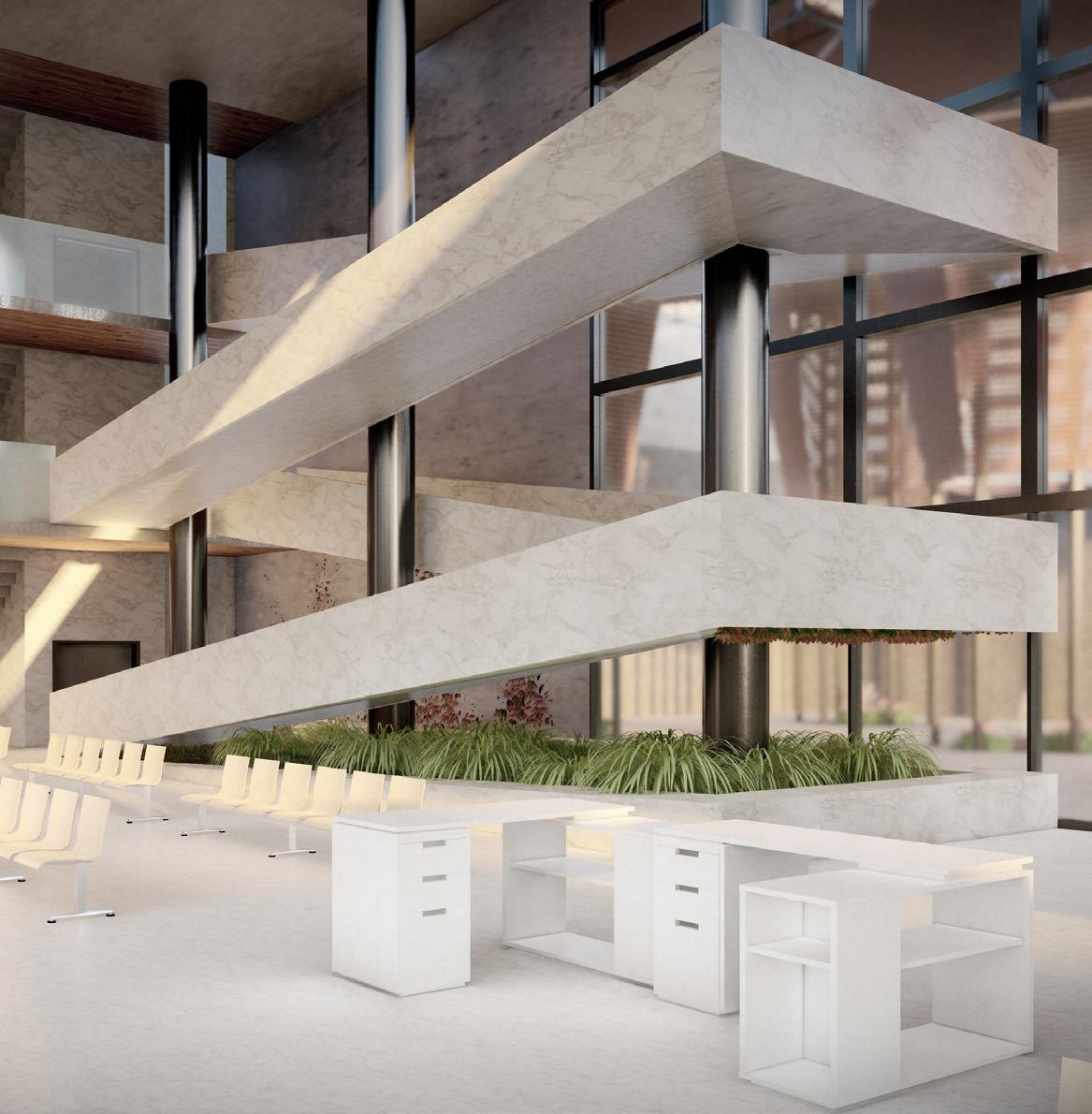

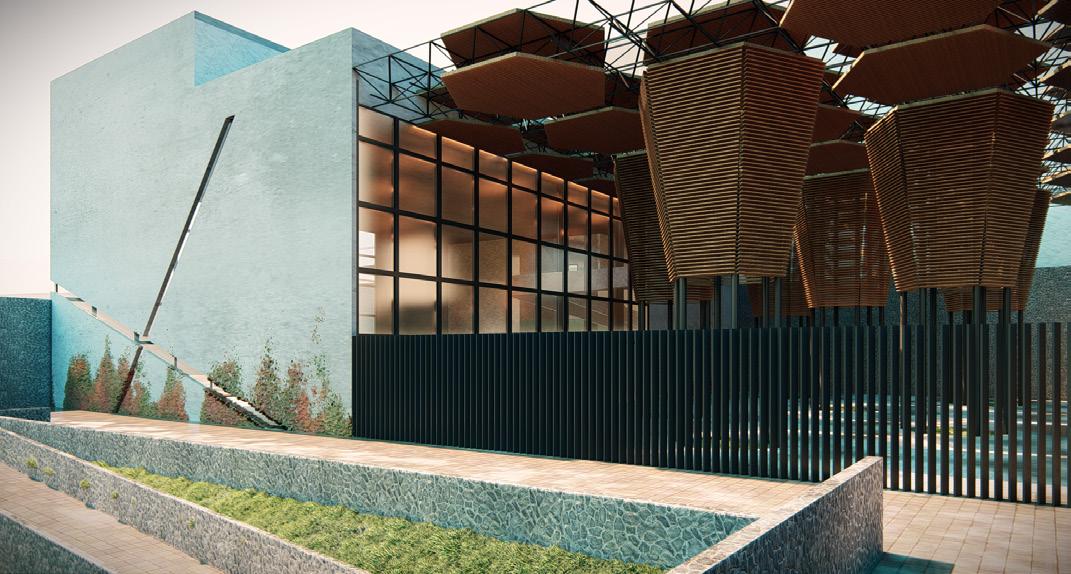

Rampra lobby

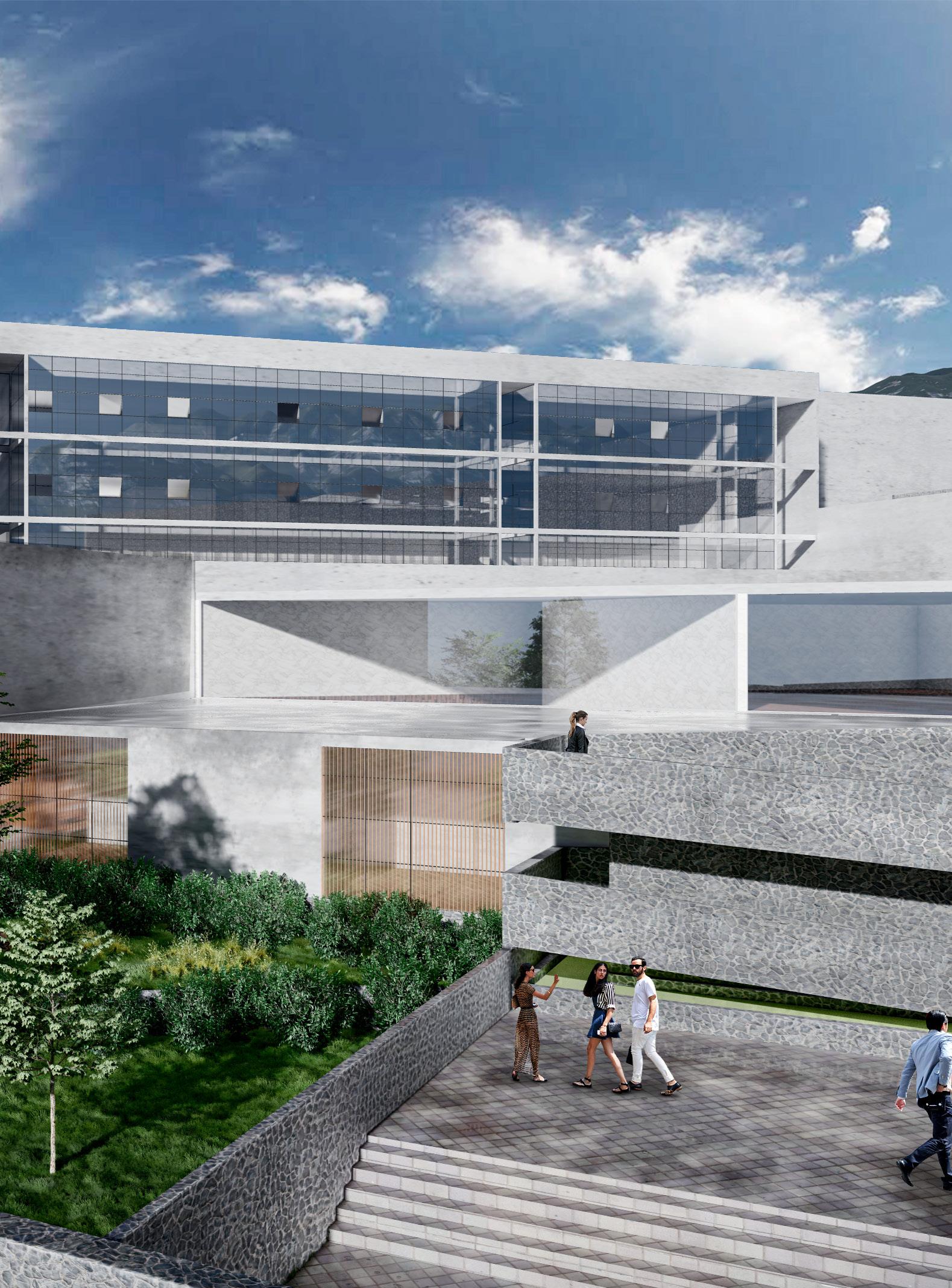

Fachada principal rampa que da acceso al hospital

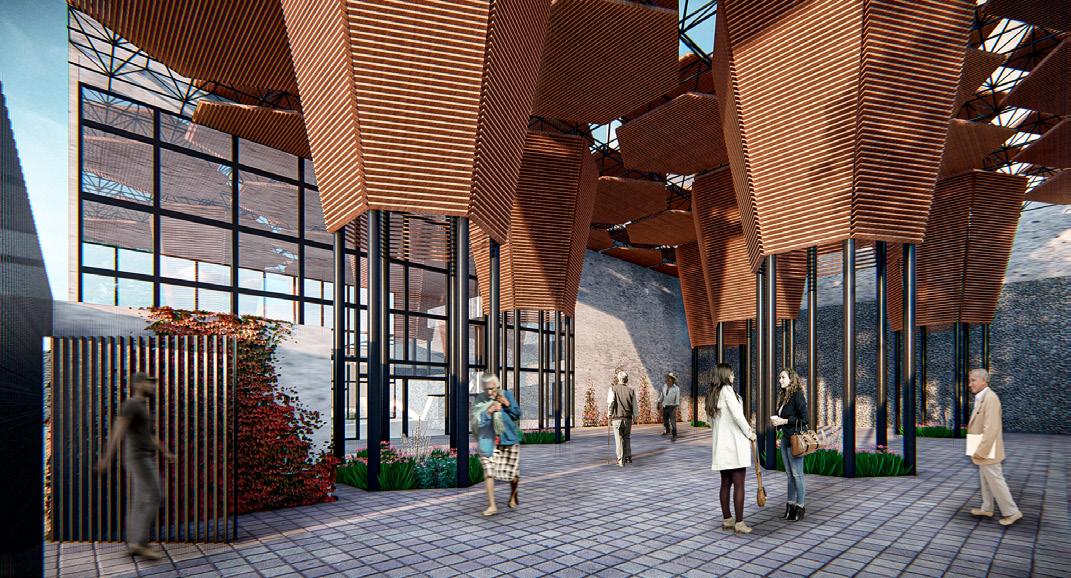

Plazoleta
área de reunión y esparcimiento dentro del hospital.
HOSPITAL GENERAL JUCHITEPEC

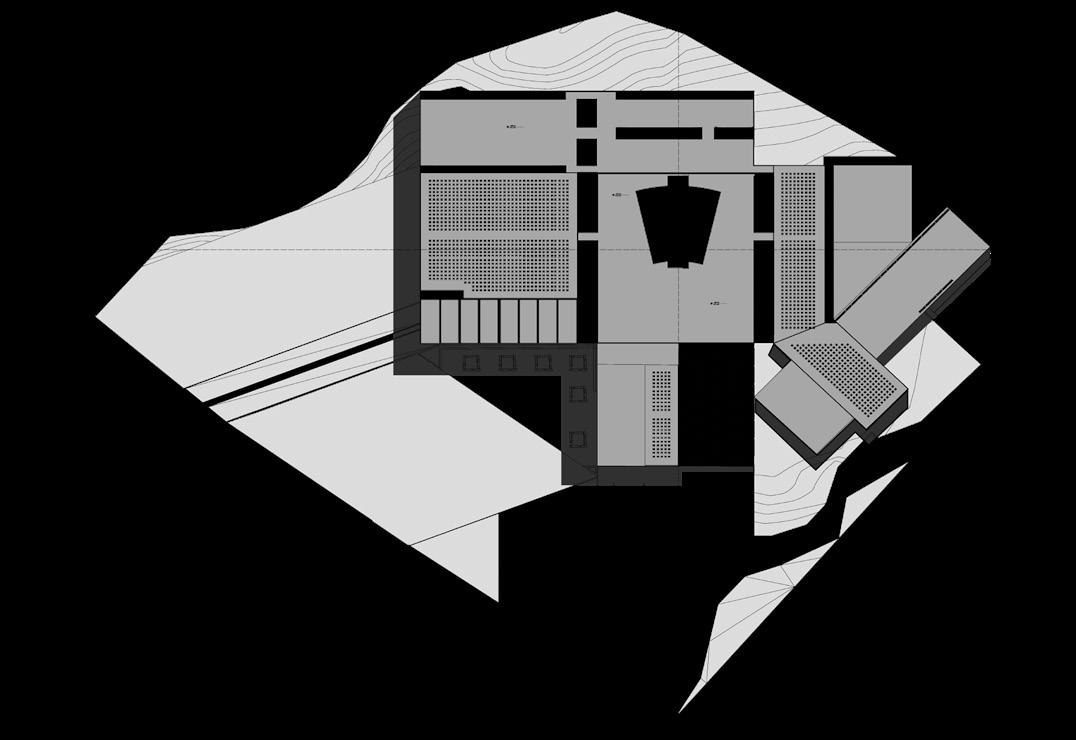

HOSPITAL GENERAL JUCHITEPEC HOSPITAL ESTATAL CUADRO DE AREAS: AREA DEL TERREO 24,378.55 M2 AREA A OCUPAR 6,892 M2 DATOS UBICACION: Abasolo sur, Calayuco, 56860 Juchitepec de Mariano Rivapalacio. México ALUMNO: ARQ-01 ESCALA N Plazaprivada BIBLIOTECA 30 PLANTA PUBLICA A B B HOSPITAL ESTATAL AREA DEL TERREO 24,378.55 AREA OCUPAR 6,892 M2 CROQUIS Abasolo sur, Calayuco, 56860 Juchitepec de Mariano Rivapalacio. México ARQ-02 ESCALA N subdirectoradministrativo PLANTA 1er Nivel A B B 21 30 PLANTA 2do Nivel A B

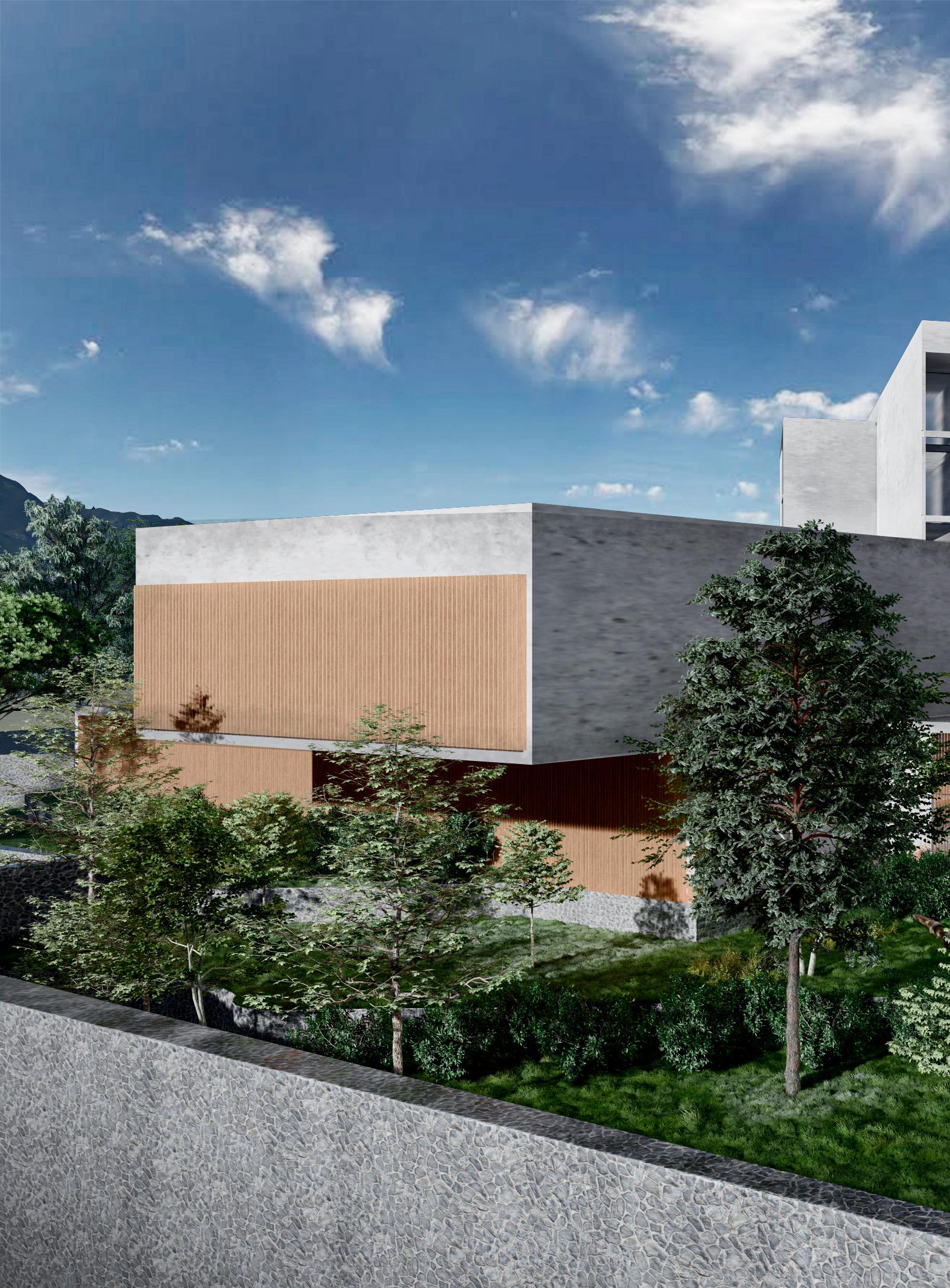

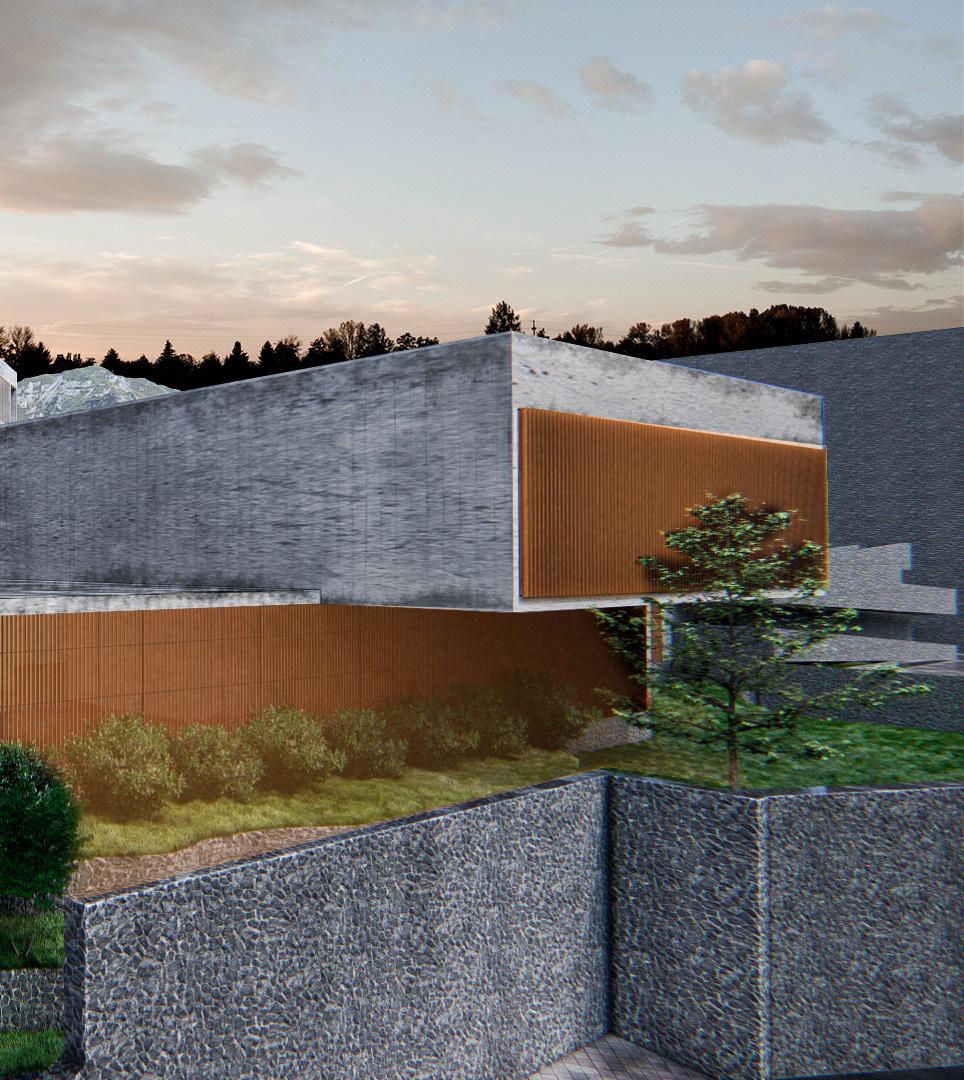

Biblioteca y Administrativo
Elementos arquitectónicos con actividades sociales los cuales se solapan y que siguen el nivel del terreno
HOSPITAL GENERAL JUCHITEPEC PROYECTO: JUCHITEPEC CUADRO DE AREAS: M2 AREA OCUPAR 6,892 M2 DATOS Abasolo sur, Calayuco, 56860 Juchitepec de Mariano Rivapalacio. México TRIMESTRE 20-O ARQ-04 N 21 30 13 PLANTA 3er Nivel B B CUADRO DE AREAS: AREA A OCUPAR 6,892 M2 DATOS Abasolo sur, Calayuco, 56860 Juchitepec de Mariano Rivapalacio. México TRIMESTRE 20-O ARQ-05 N 21 30 13 PLANTA 4to Nivel A A B B 9 PLANTA SOTANO A A B B
REHABILITACIÓN DE VIVIENDAS
Tipo de obra: Mejoramiento de vivienda
Superficie del terreno: 100 viviendas
Ubicación: San pedro itzicán, Jalisco
Tipología: Vivienda
Este proyecto tiene como fin el dar una vivienda digna a los habitantes de la zona de San pedro itzicán, Agua caliente y Chalpicote, por medio de un mejoramiento en a nivel vivienda, que va desde construccion de baños, cuartos, losas, cocinas, acabados en general y sobre todo luz.
Todo esto en funcion de una problematica sanitaria de salud que cuenta la poblacion, comenzando con la nula infraestructura de drenajes y agua, los desechos comunmente van a fosas o a grietas que terminana dando al lago de Chapala, el cual con los años se ha contaminado cada vez mas, hasta el punto de reducir la esperanza de vida de los habitantes por problemas de insuficienca renal, ellos optan por cosechar, cocinar y beber del agua contaminada, ya que tambien su economia no les da para comprar agua potable.
Aunado a todo esto, la poblacion vive en pobreza extrema y sus viviendas no son lo suficientemenete optimas para que un ser humano pueda habitarlas.
Chalpicote
REHABILITACIÓN DE VIVIENDAS
San pedro itzicán
Agua caliente

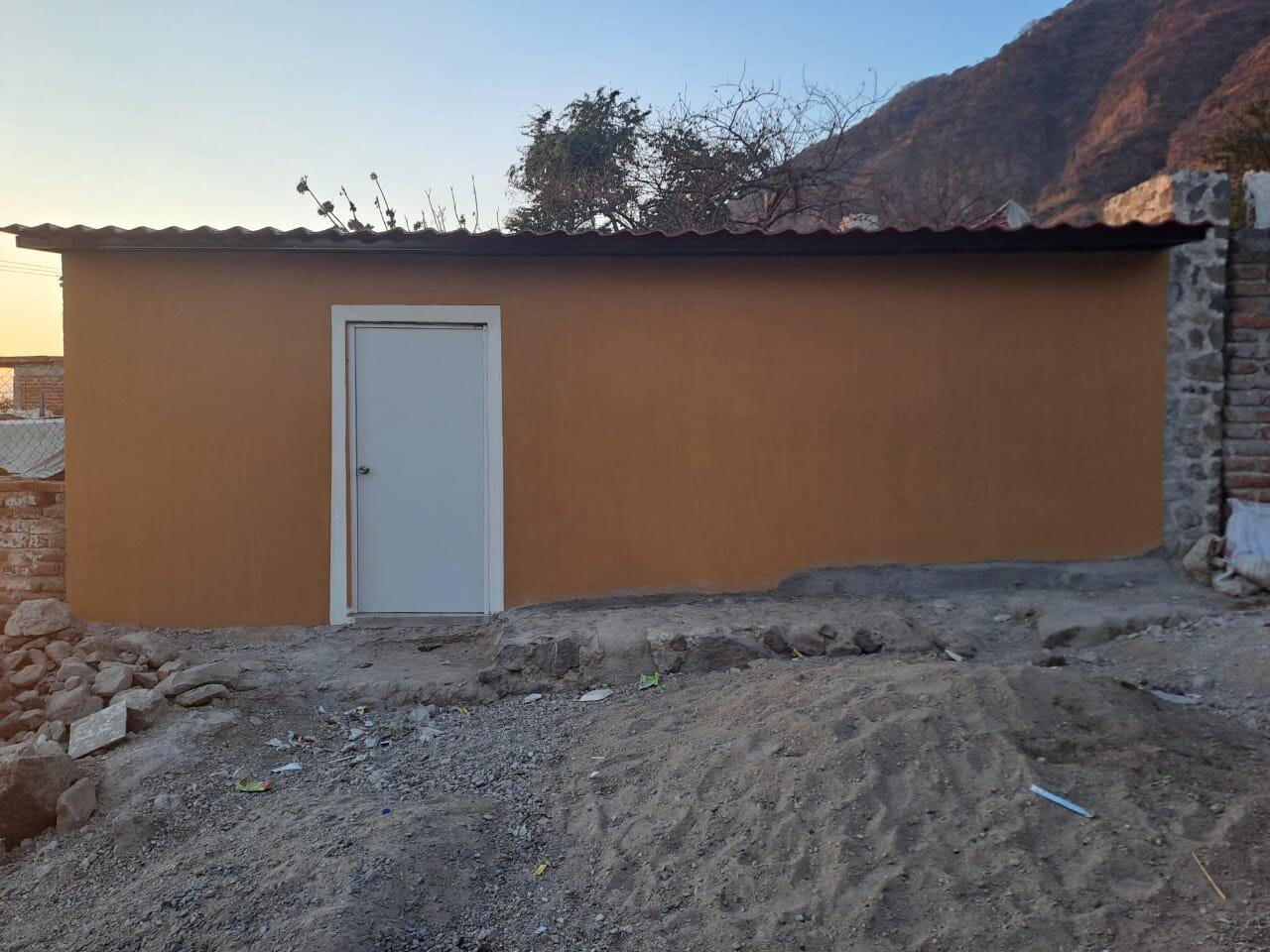

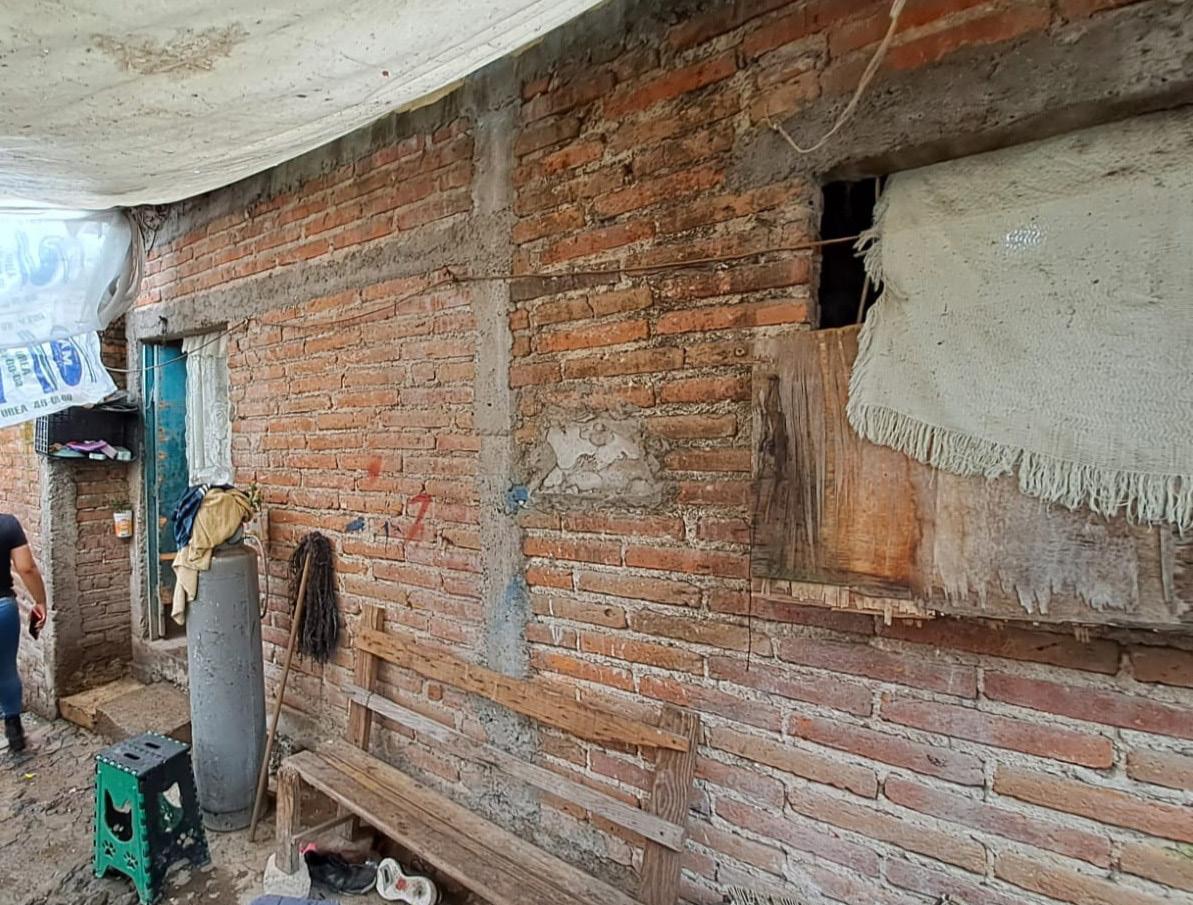

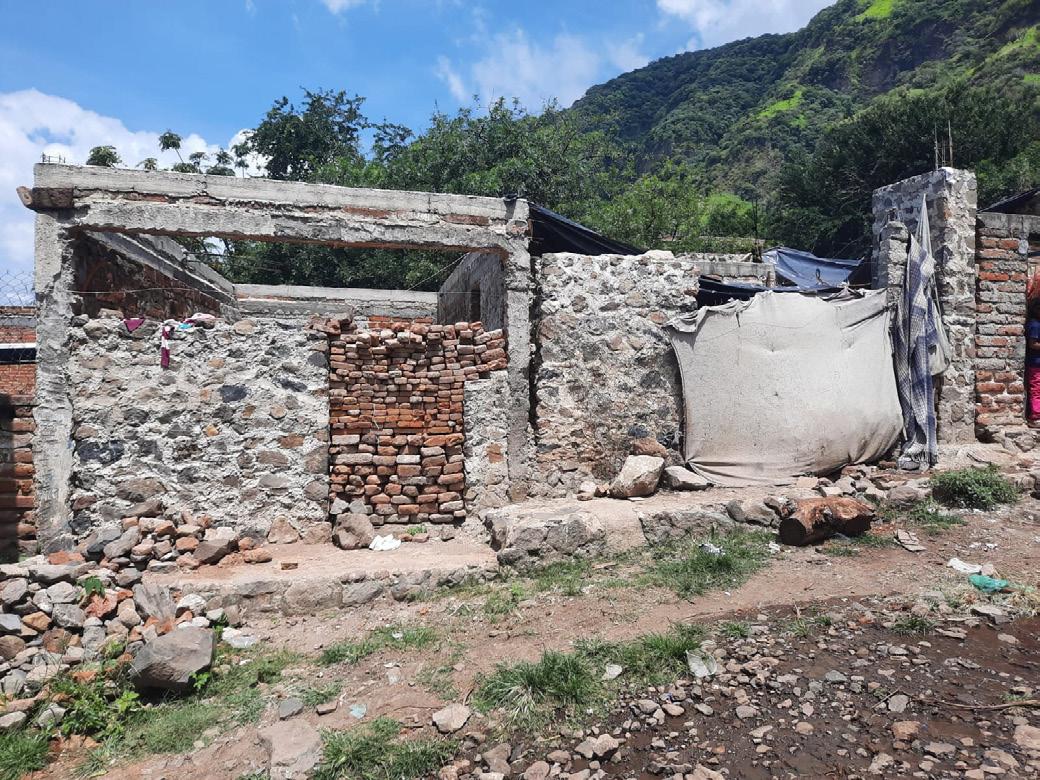

Fachada /antes
Domicilio: Ramon corona 16, San pedro Itzica, Jalisco
Trabajos: Aplanados

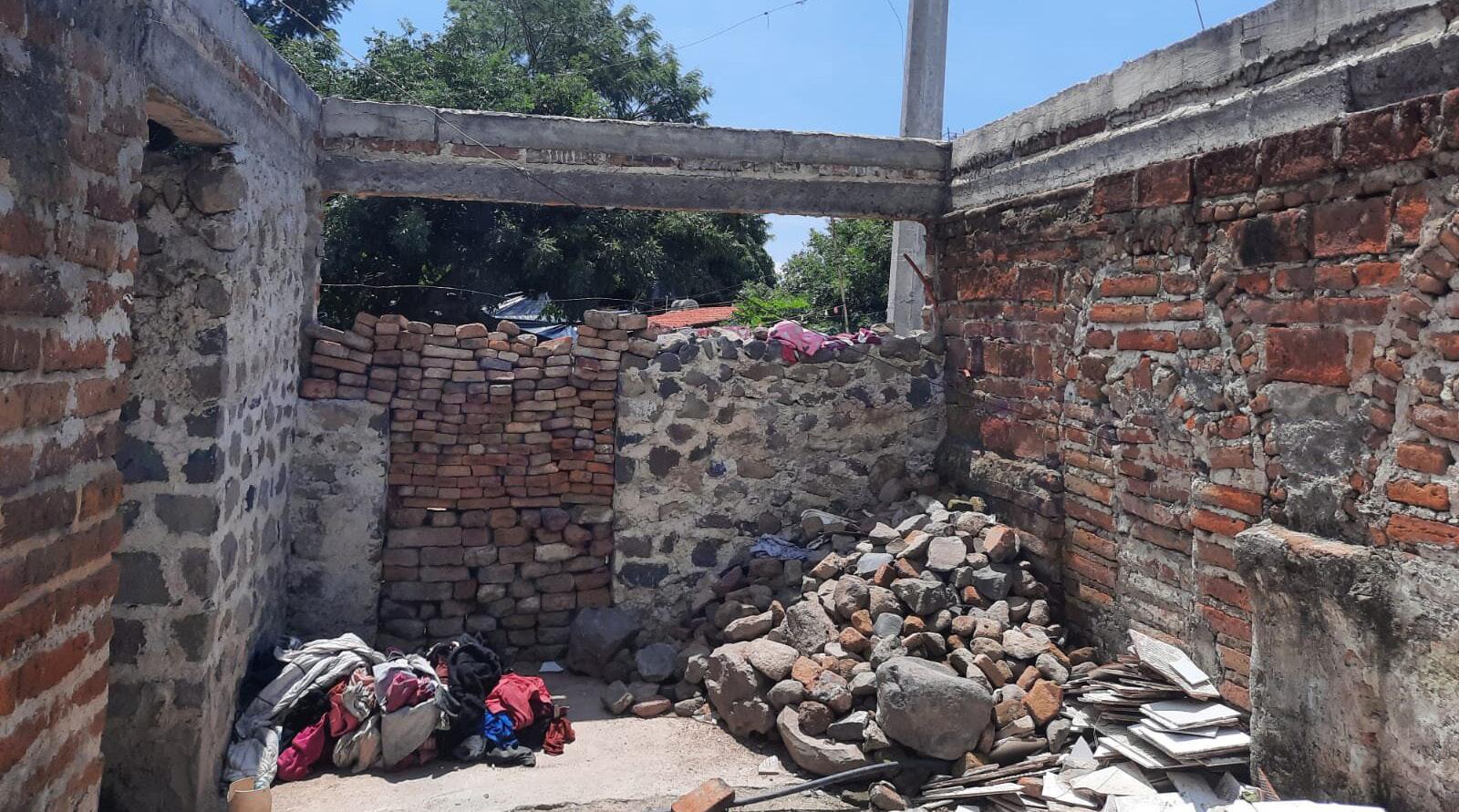

Demolicion de muro para ventana y puerta
Pintura
Canceleria
Losa de vigueta y bovedilla
Ins. de luz
Piso ceramico
Estufa patsari
Estructura metalica
Galvateja
Firme de concreto Impermeabilizante

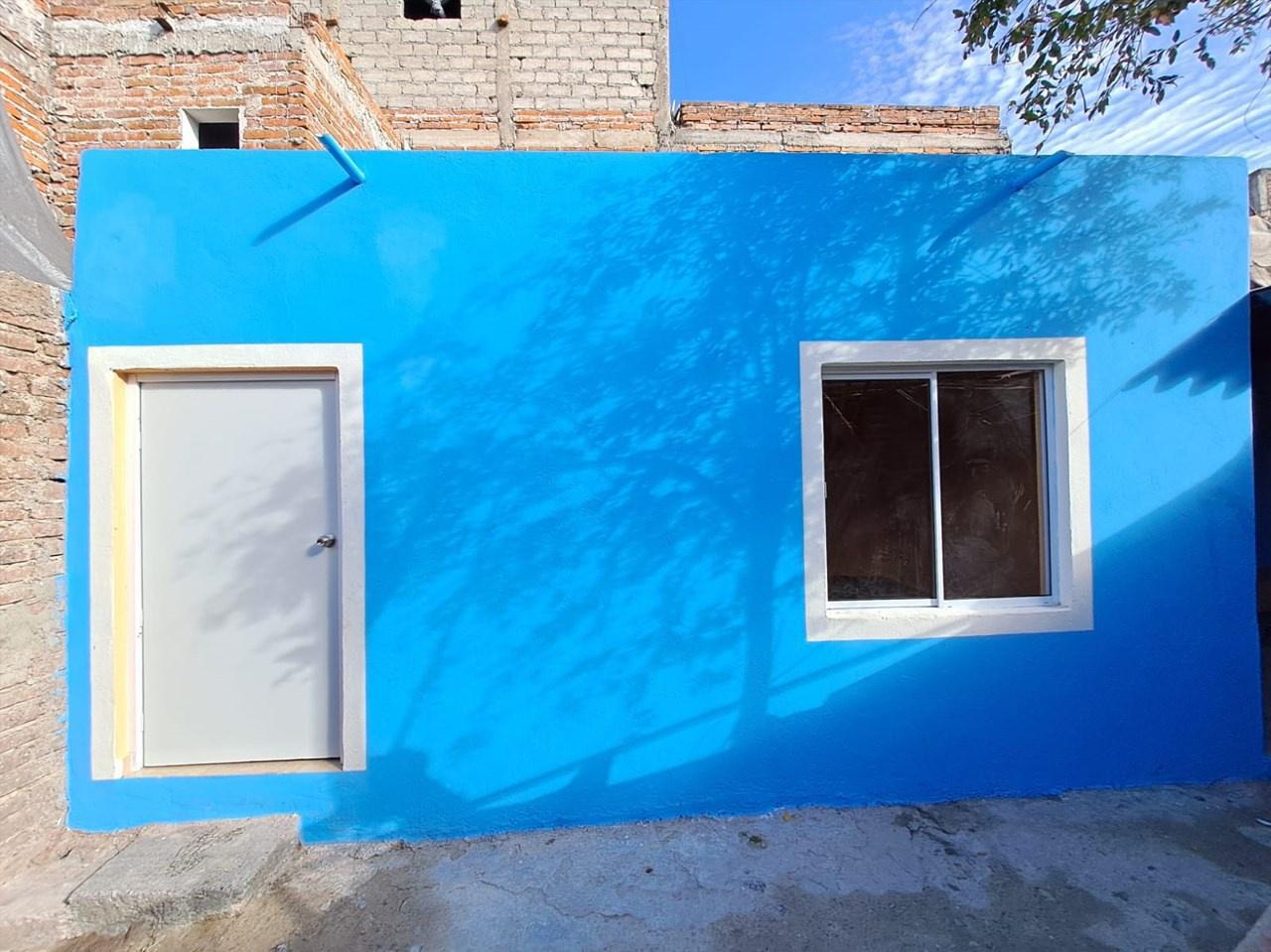

Fachada /despues
Domicilio: Ramon corona 16, San pedro Itzica, Jalisco
REHABILITACIÓN DE VIVIENDAS

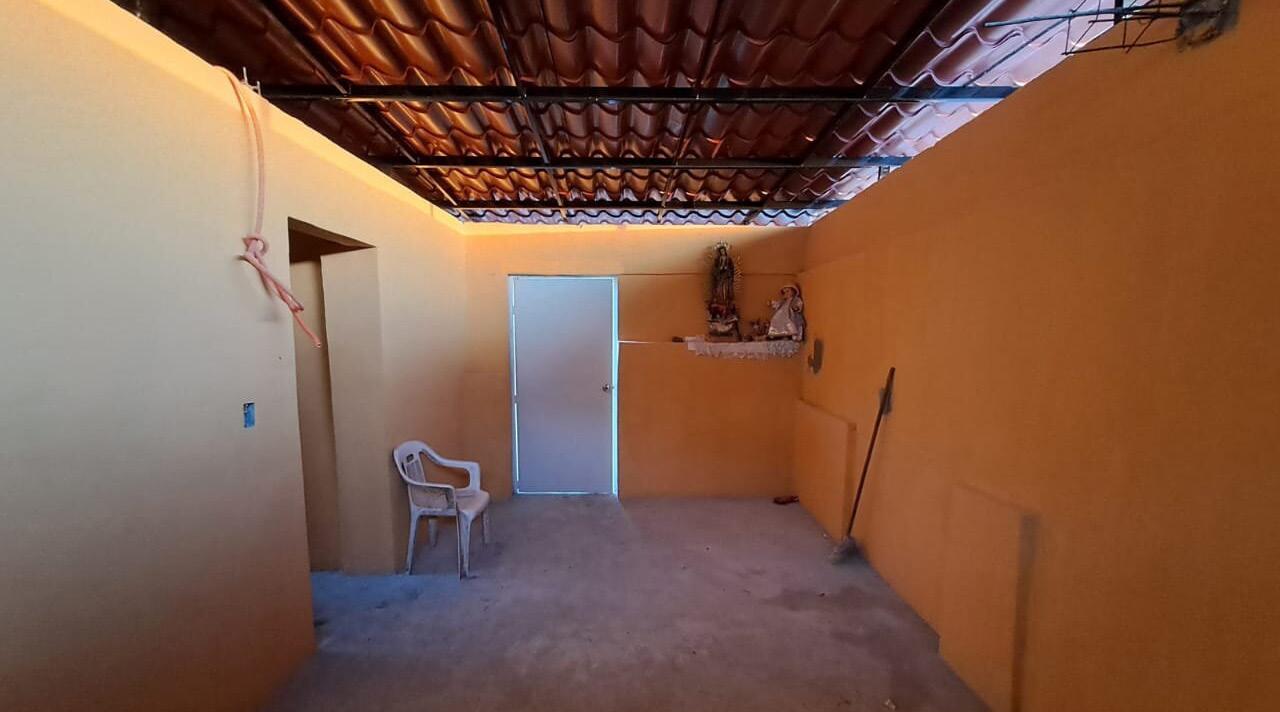

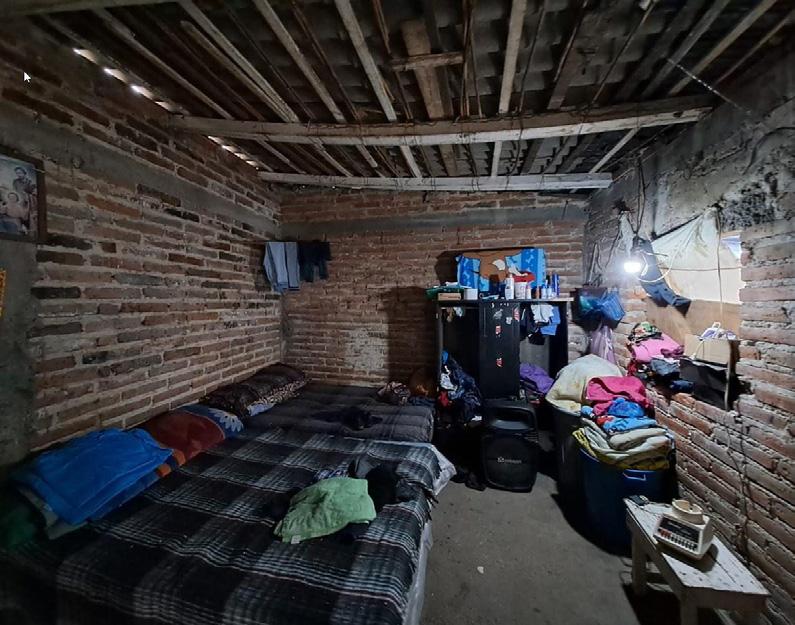

Cuarto / antes
Domicilio: Ramon corona 16, San pedro Itzica, Jalisco
Área de cocina / antes
Domicilio: Ramon corona 16, San pedro Itzica, Jalisco

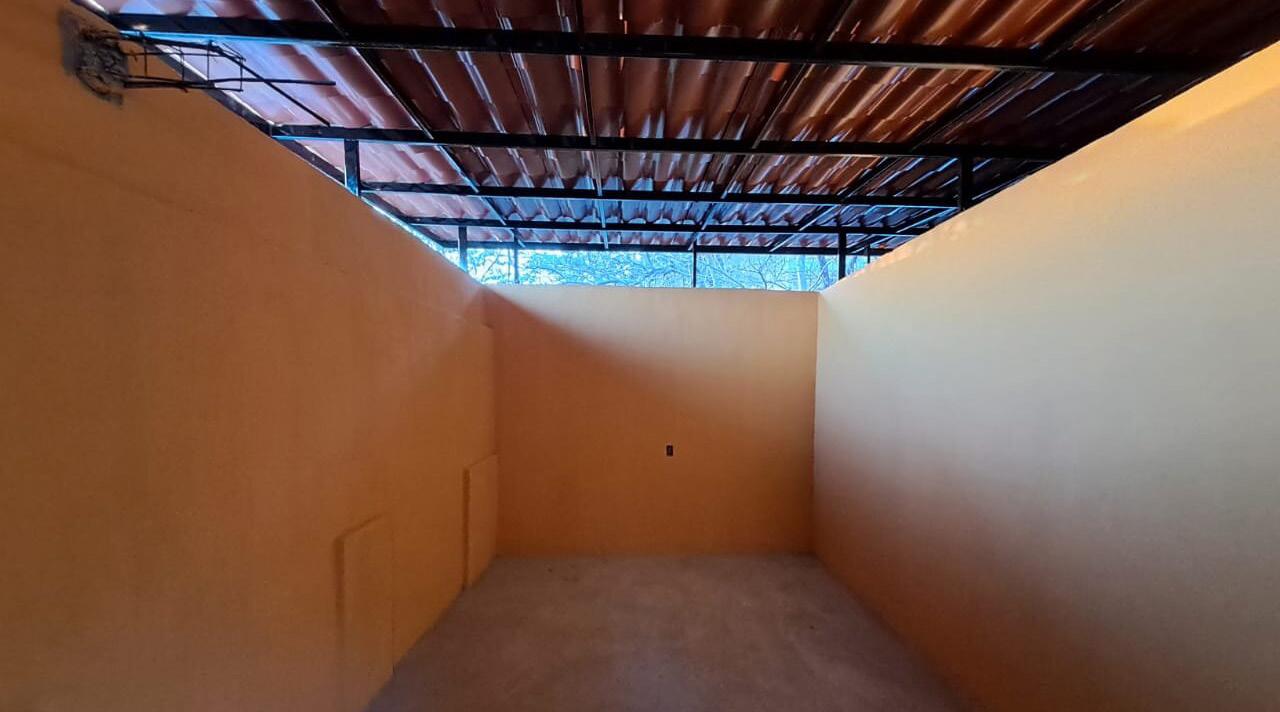

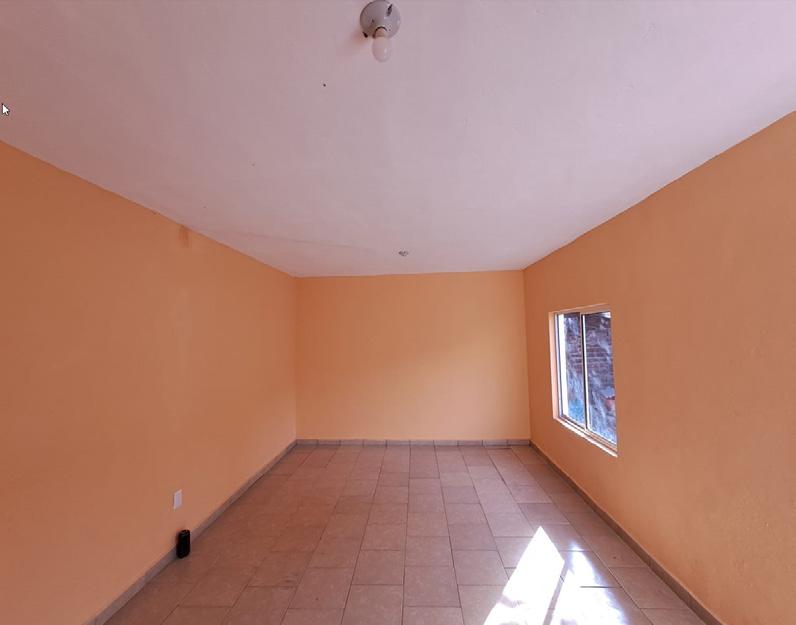

Cuarto / despues
Domicilio: Ramon corona 16, San pedro Itzica, Jalisco

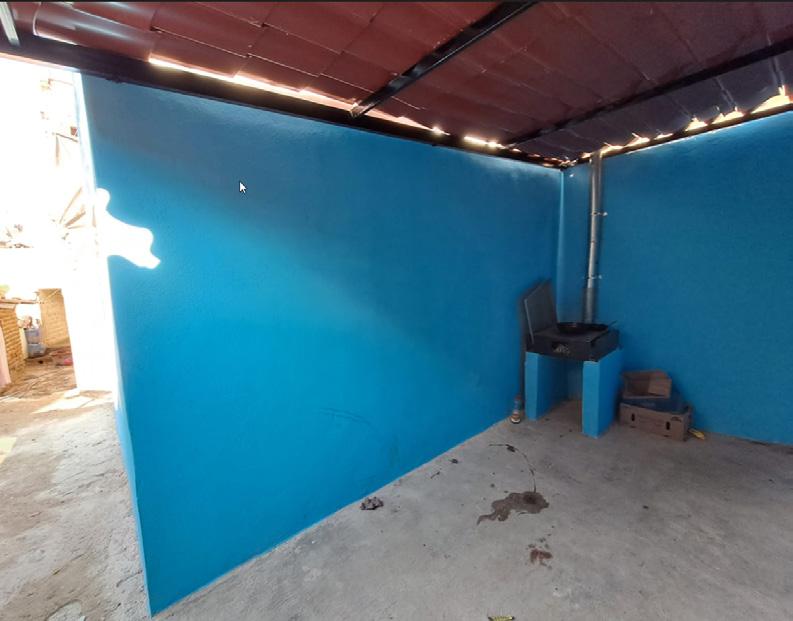

Área de cocina /despues
Domicilio: Ramon corona 16, San pedro Itzica, Jalisco
REHABILITACIÓN DE VIVIENDAS

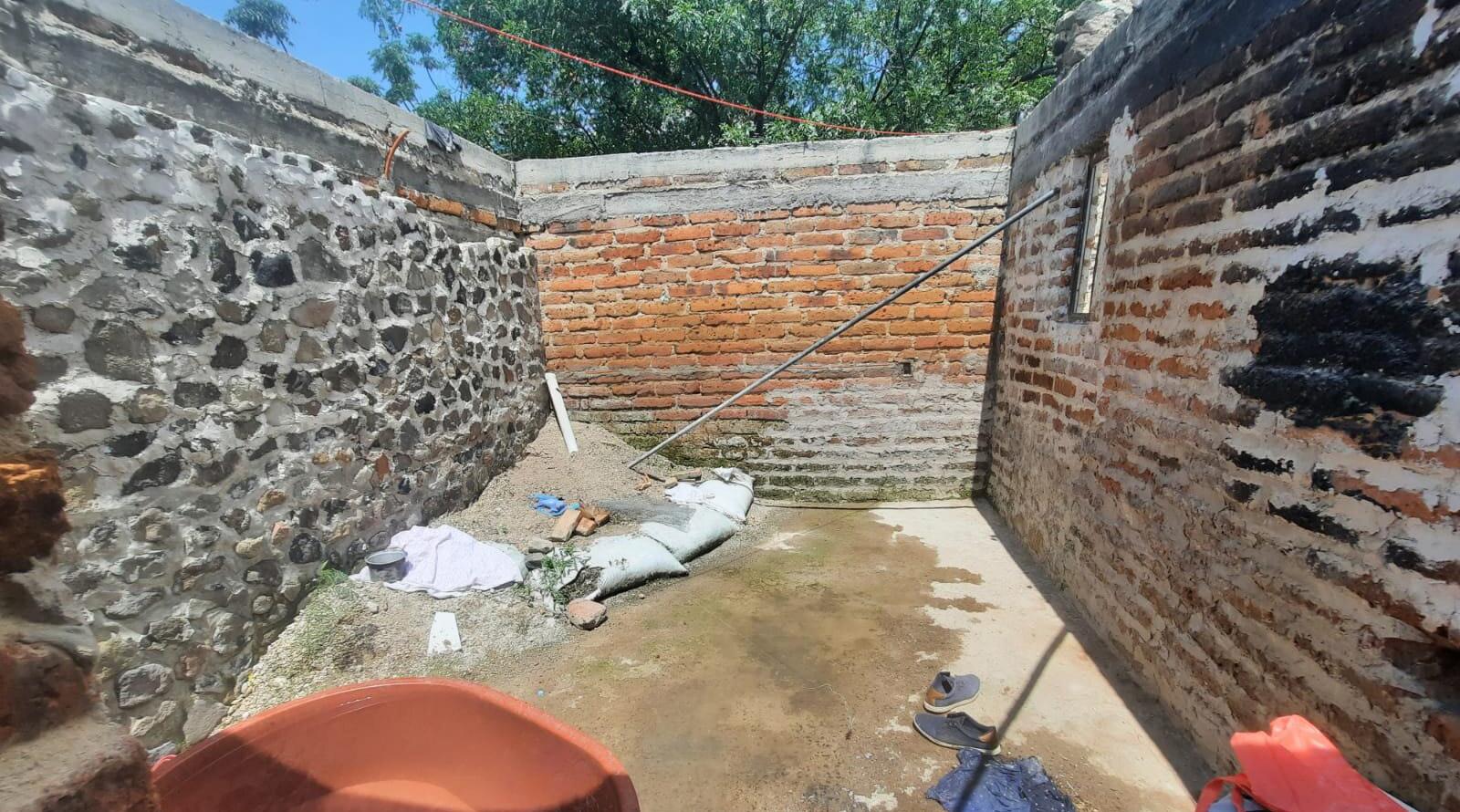

Planta baja / antes
Domicilio: Ramon corona 16, San pedro
Itzica, Jalisco
Trabajos: Aplanados
Demolicion de muro para ventana y puerta
Pintura
Canceleria
Losa de vigueta y bovedilla
Ins. de luz
Piso ceramico
Estufa patsari
Estructura metalica
Galvateja
Firme de concreto Impermeabilizante
Planta baja / despues
Domicilio: Ramon corona 16, San pedro
Itzica, Jalisco
P1 RECAMARA H=3.00 N.P.T.+0.20 V4 PATIO N.P.T.+/-0.00 3.60 3.40 5.40 1.60 3.10 1.60 5.00 acceso 5.30 1.70 4 5 7.00 3.90 6.70 10.60 A B C 3 P1 RECAMARA H=3.00 N.P.T.+0.20 V1 PATIO N.P.T.+/-0.00 5.30 1.70 3.60 4 5 3.40 5.40 3.10 1.60 5.00 acceso 7.00 3.90 6.70 10.60 A B C 1.20 1.00 3.80 PISO FIRME SALIDA APAGADOR CONTACTO 3 ESTUFA PATSARI 1.60 REHABILITACIÓN DE VIVIENDAS
Planta baja / despues
Domicilio: 5 de mayo y pedro moreno
Trabajos: Aplanados
Demolicion de muro para puerta
Pintura Canceleria Ins. de luz
Estufa patsari
Estructura metalica
Galvateja Firme de concreto
VA2 VA1 1.25 1.00 4.25 3.21 1.15 2.44 6.50 6.80 A B C D 1 2 3 4 SALA/COCINA H= 2.54 RECAMARA H= 2.54 BAÑO ESTUFA PATSARI 6.35 3.06 3.44 4.10 VA3 3.59 6.65 4.40
REHABILITACIÓN DE VIVIENDAS
Fachada / antes
Domicilio: 5 de mayo y pedro moreno
Fachada / despues
Domicilio: 5 de mayo y pedro moreno
REHABILITACIÓN DE VIVIENDAS
Cuarto / antes
Domicilio: 5 de mayo y pedro moreno
Area de cocina / antes
Domicilio: 5 de mayo y pedro moreno
REHABILITACIÓN DE VIVIENDAS
Cuarto / despues
Domicilio: 5 de mayo y pedro moreno
Area de cocina / despues
Domicilio: 5 de mayo y pedro moreno
REHABILITACIÓN DE VIVIENDAS
REHABILITACIÓN CANAL NACIONAL
REHABILITACIÓN CANAL NACIONAL
Tipo de obra: Obra pública
Superficie del terreno: 2,250m2
Ubicación: Coapa, Coyoacán, CDMX
Tipología: Paisajismo/Planación urbana
La Ciudad de México, dentro de su propia estructura urbana, ha consumido en su gran mayoría, el patrimonio ecológico y cultural, que significan los grandes canales y demás cuerpos de agua pertenecientes al sistema lacustre que la abastecen.
La delegación Coyoacán es de las alcaldías más contaminadas al registrar 106 puntos de ozono; lo que llega a alterar la vida silvestre y la simbiosis que genera este ecosistema.
La problemática actual tiende a ser la misma que la situación presente, dado a que las condiciones en las que se encuentra el Canal Nacional son de descuido y de extinción a largo plazo. La velocidad con la que el ecosistema se regenera y se reintegra al planeta es menor que la prontitud con la que el ser humano la destruye.
Los objetivos principales del proyecto son cuidar, resguardar y jerarquizar la importancia de los humedales, específicamente de Canal Nacional, como prototipo para un proyecto más amplio que abarque toda su extensión. Así como estimular la vinculación entre las personas y el cuidado del ecosistema en el que habitan; y tomar esta habitabilidad del espacio exterior como una oportunidad de generar espacios de convivencia que funcionen como generadores de relaciones.

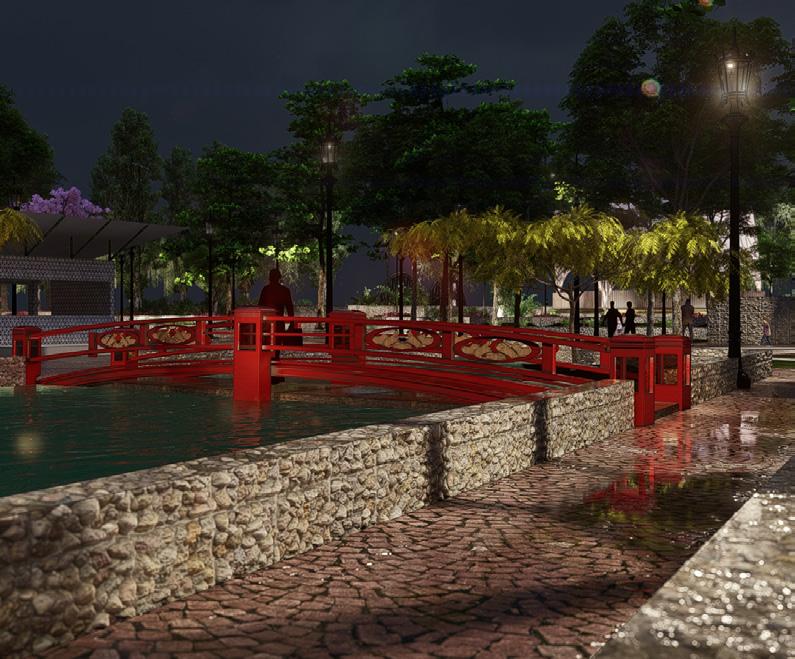

REHABILITACIÓN CANAL NACIONAL

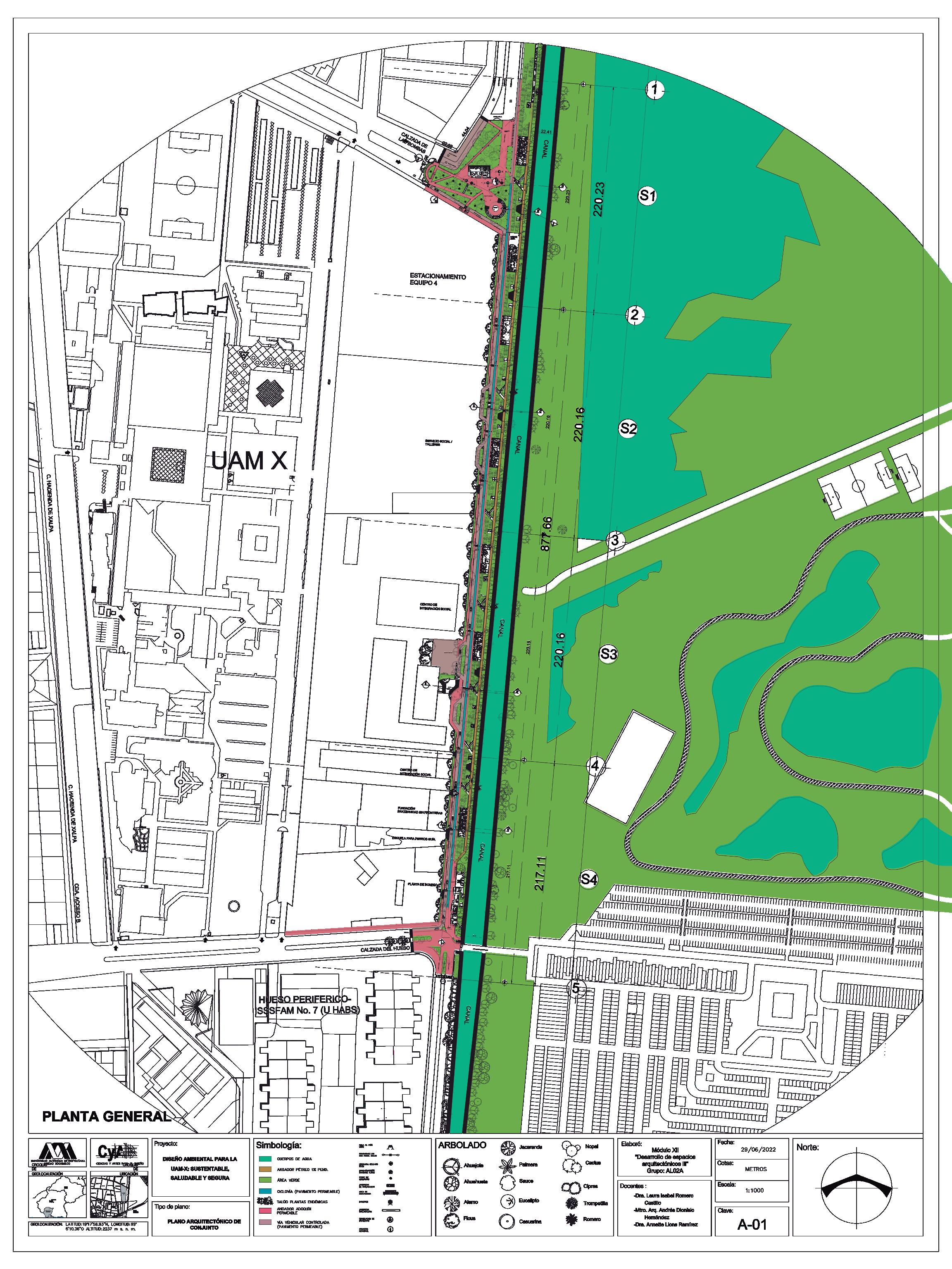

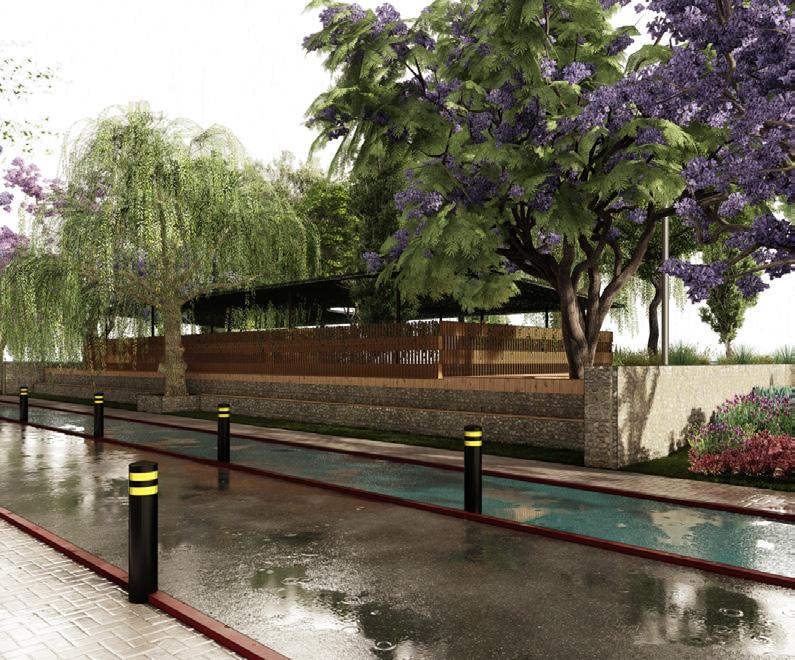

Planta general Canal nacional
REHABILITACIÓN CANAL NACIONAL

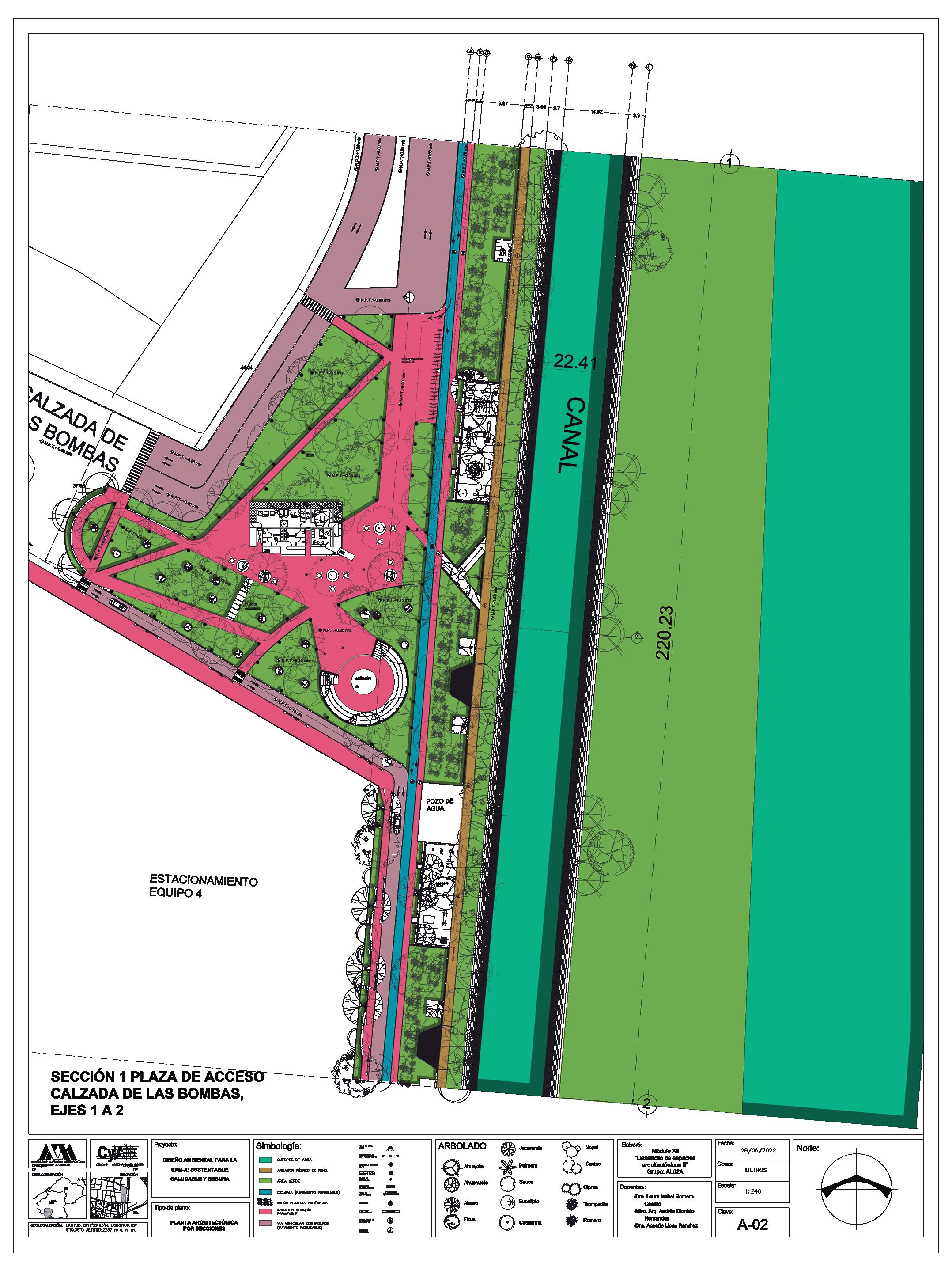

sección 1

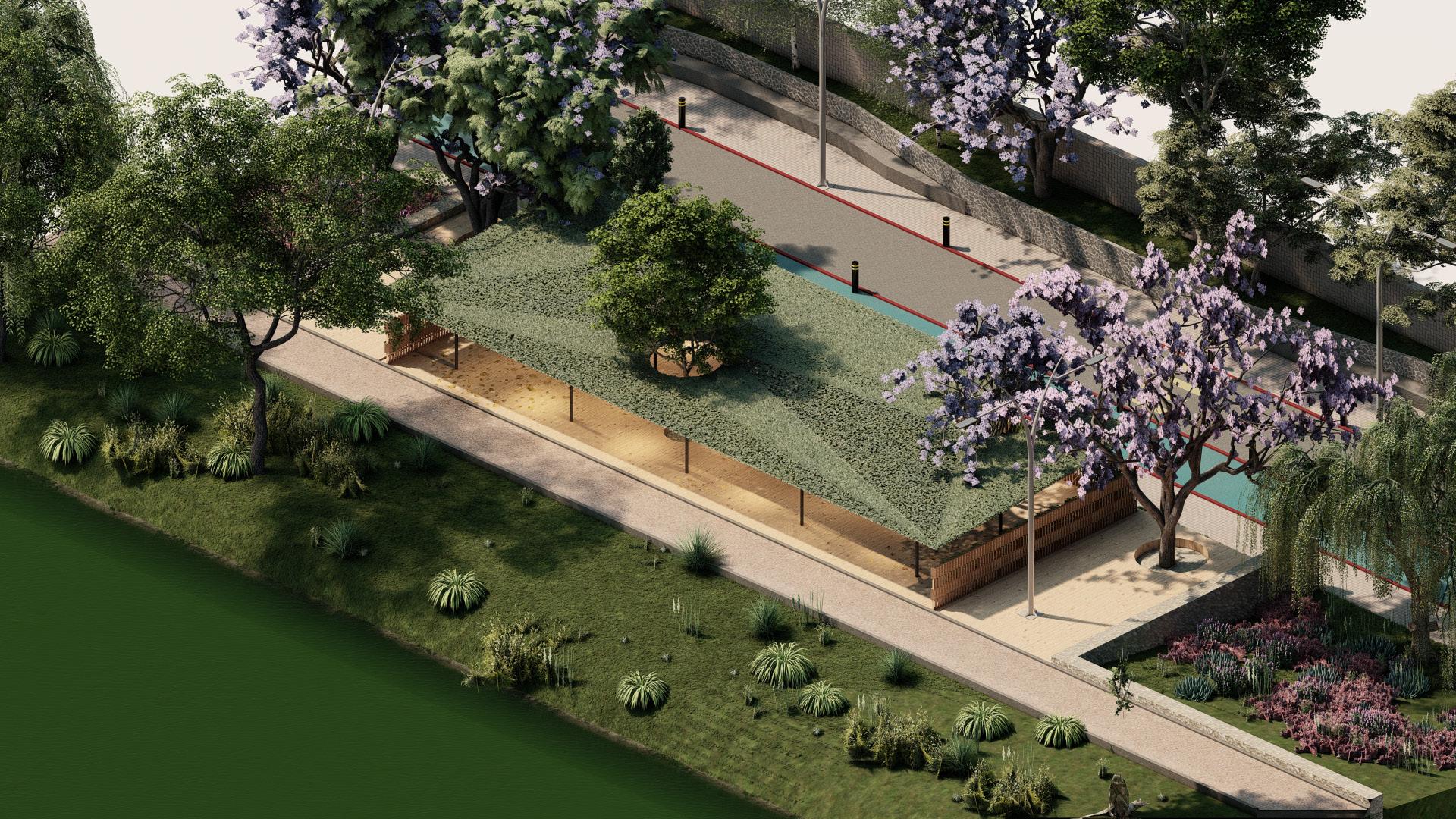

Planta arquitectónica
REHABILITACIÓN CANAL NACIONAL

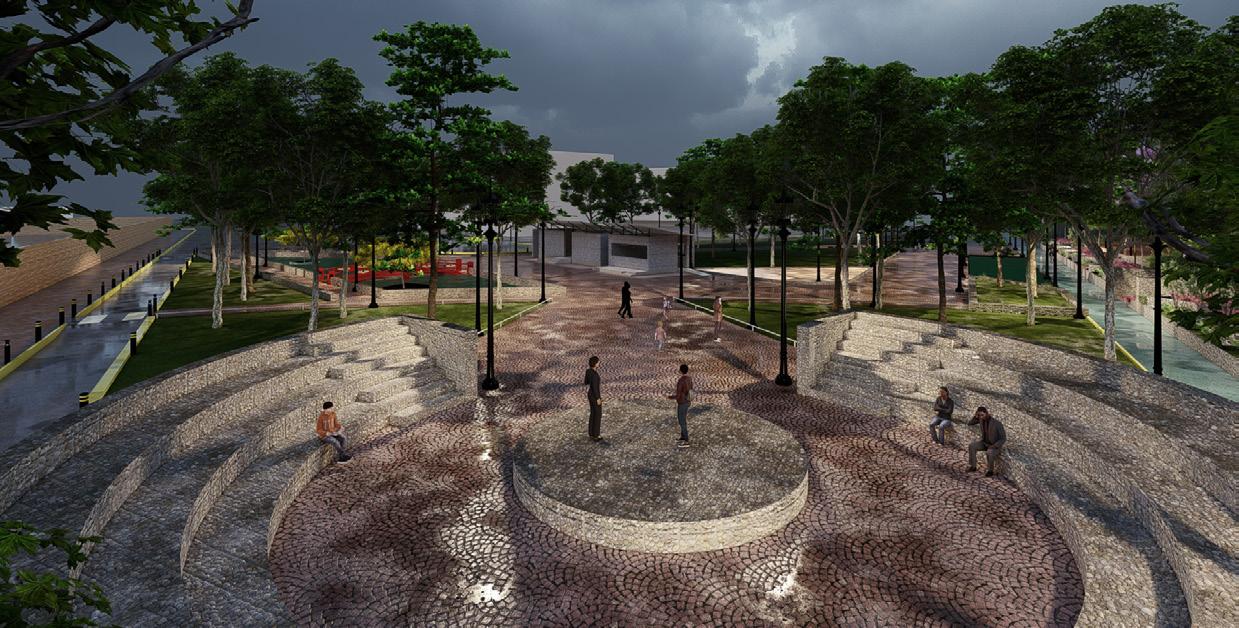

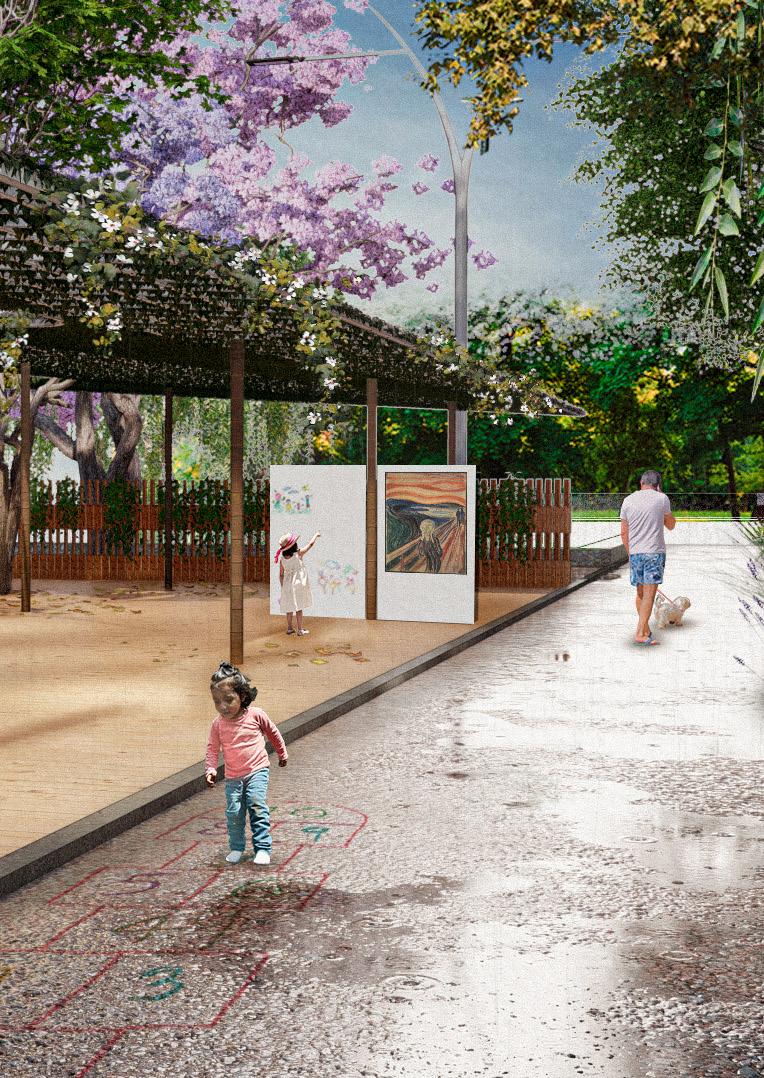

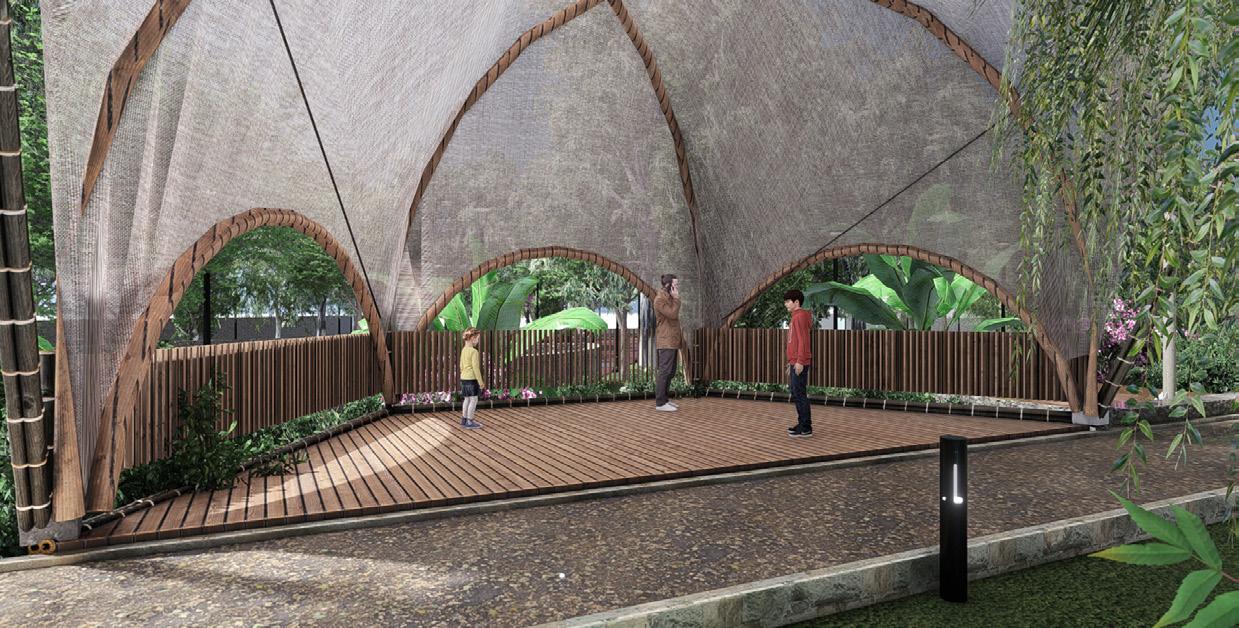

Anfitetaro

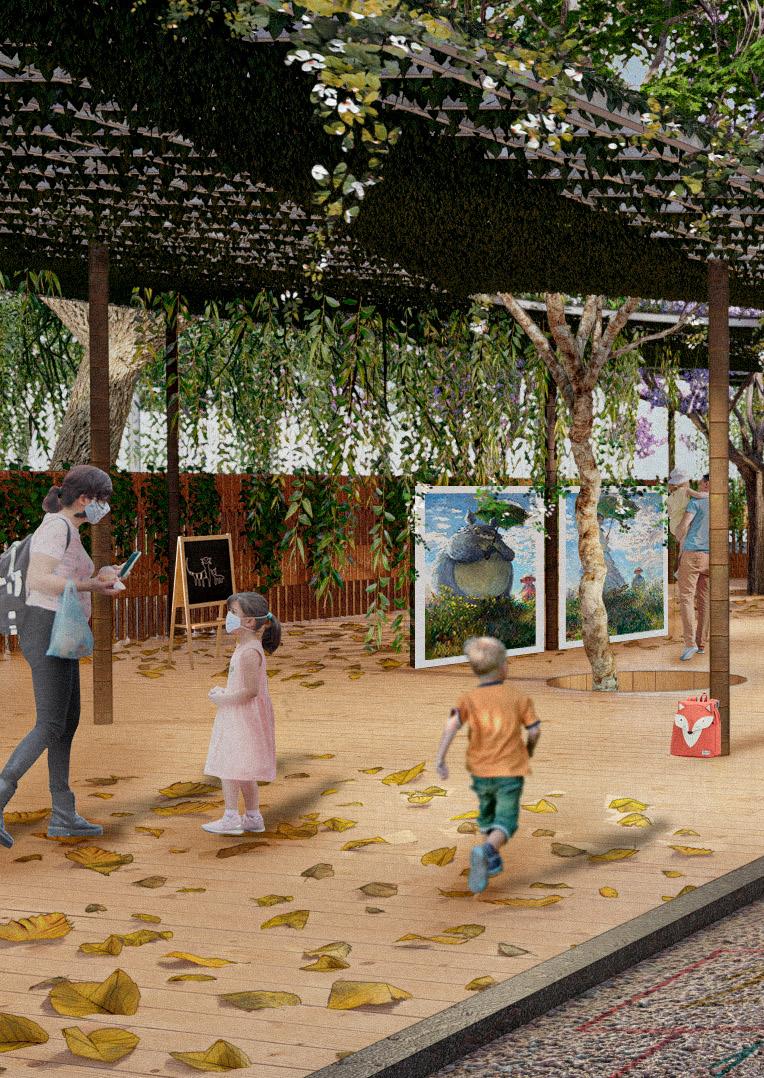

Taller

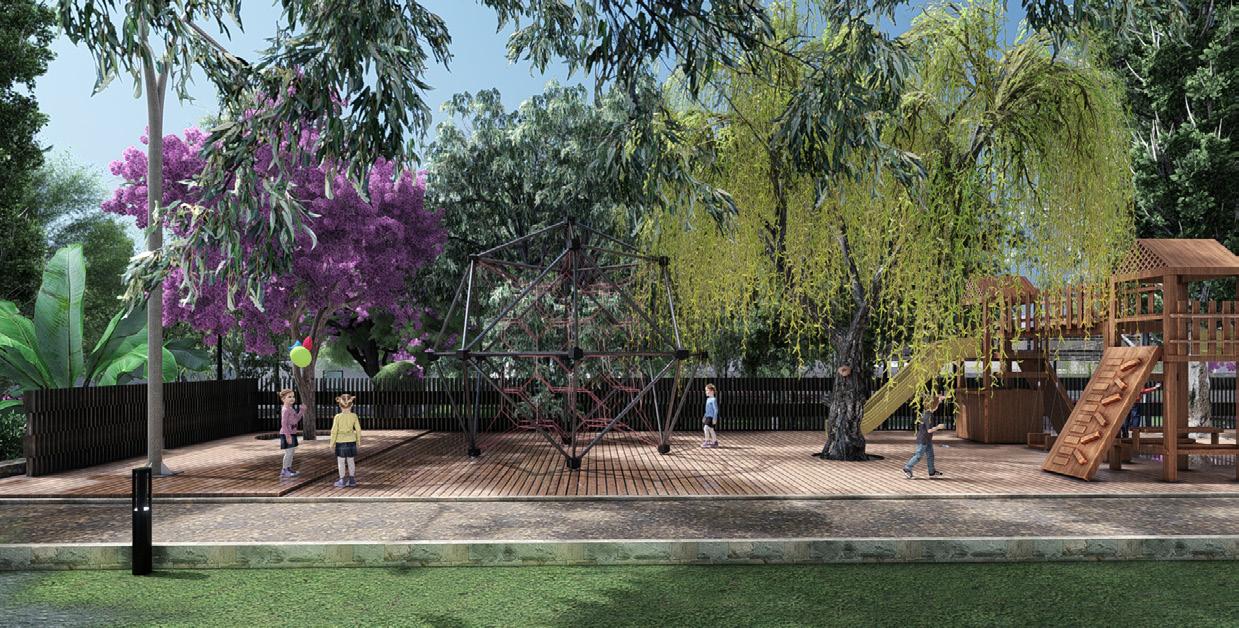

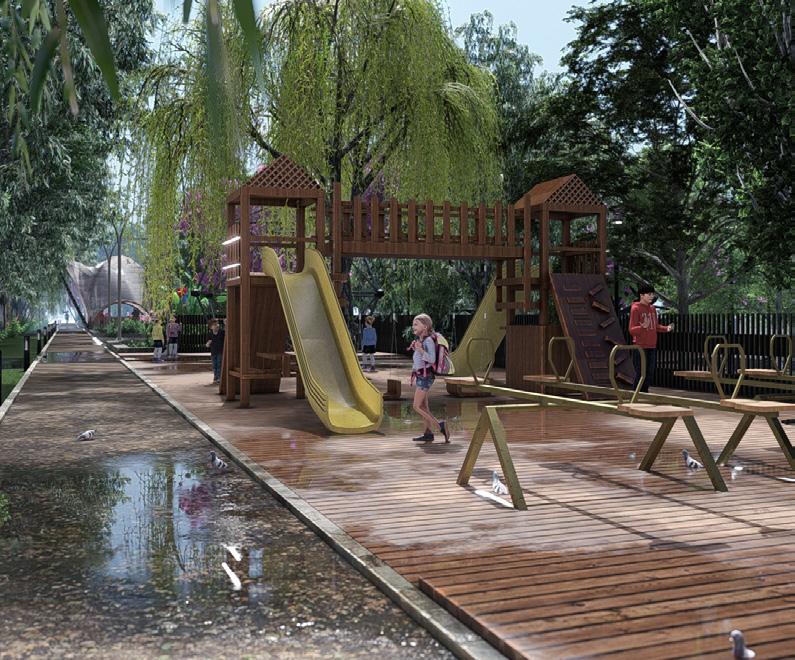

Área de juegos
sanitarios
PÁNELES FOTOVOLTÁICOS
CUBIERTA DE POLICARBONATO RECICLADO SEMI-TRASLÚCIDO

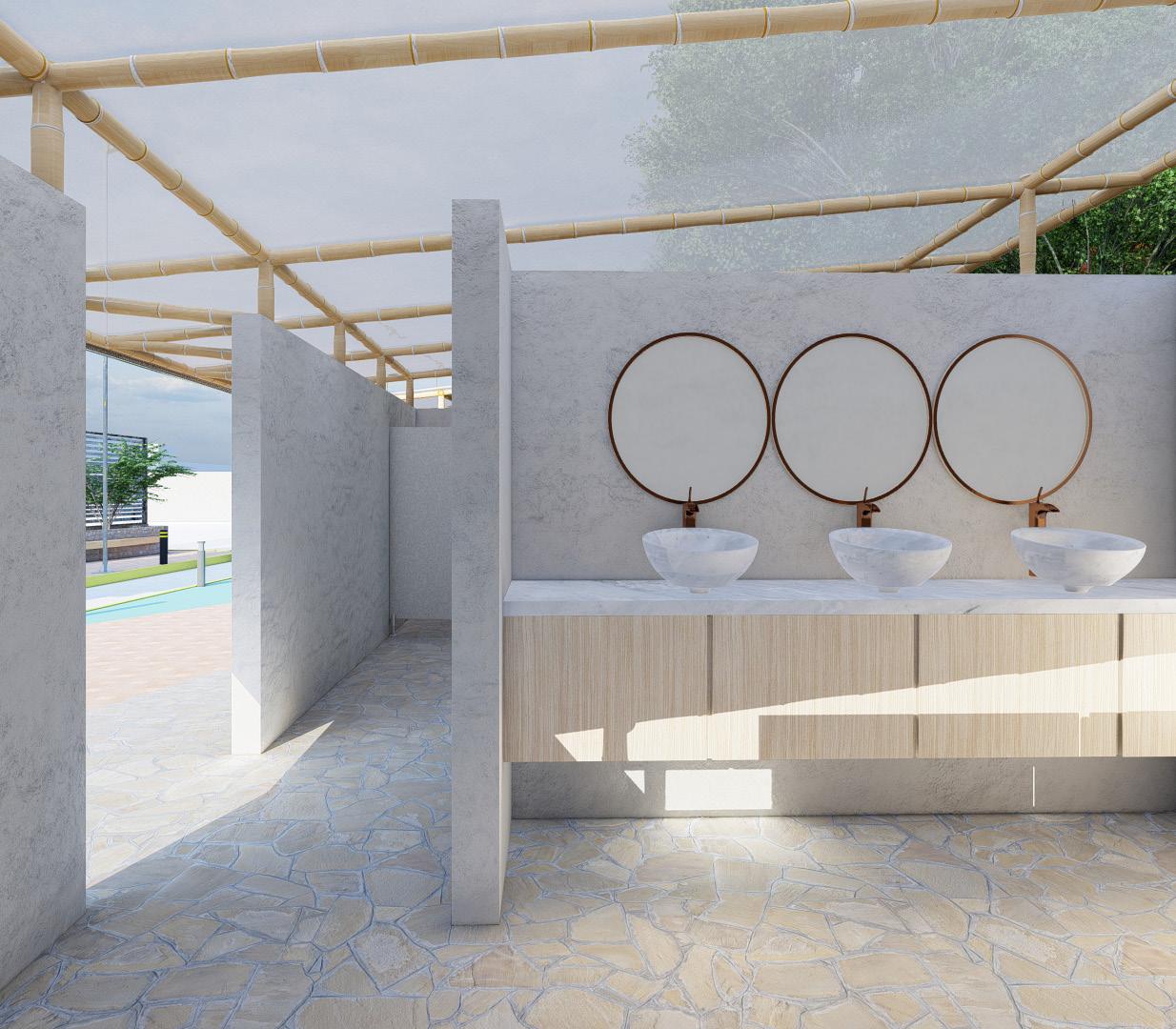

Interiore Sanitarios
ESTRUCTURA DE BAMBÚ GUADUA
MUROS DE BLOCK DE HEMPCRETE
LOSA DE CIMENTACIÓN DE MAMPOSTERÍA
UNIVERSIDAD UNIDAD SIMBOLOGÍA CROQUIS DE DOCENTES TIPO FECHA: 18/05/2022 COTAS: Metros ESCALA: Varias CLAVE: Dra. Laura Mtro. Andrés Dra. Annette "Diseño ambiental Sustentable, ELABORÓ: EAU-04 "Desarrollo ELEMENTOS ESC: 1:100

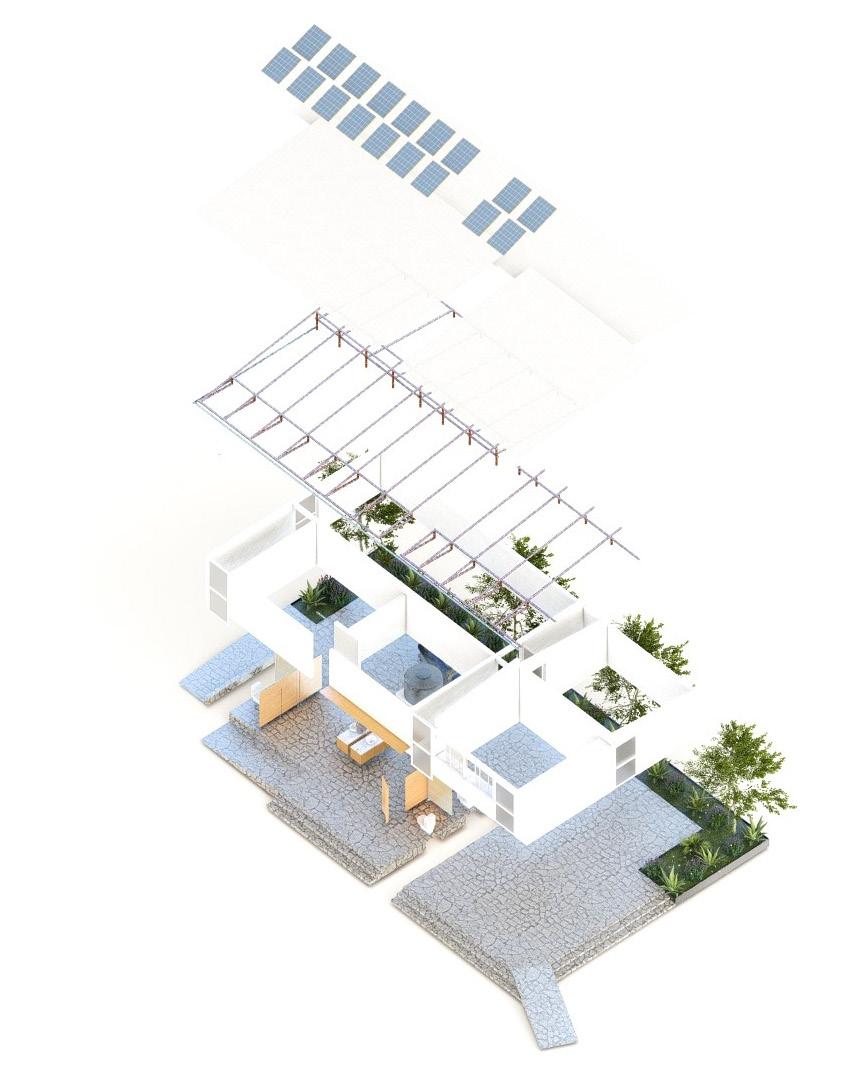

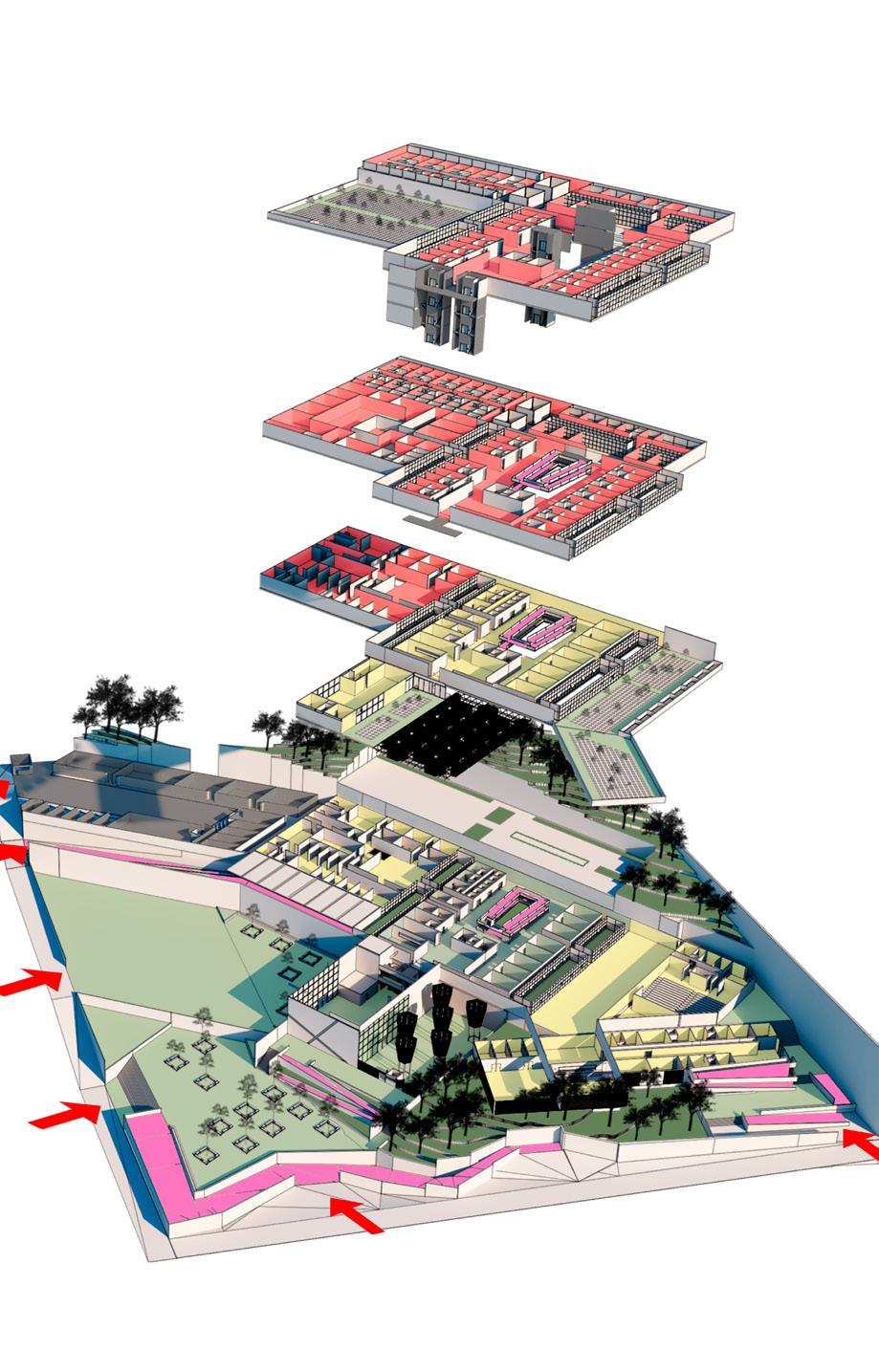

EXPLOSIÓN SIMBOLOGÍA Ahuejote Ahuehuete Casuarina Jacaranda ESC: 1:75
