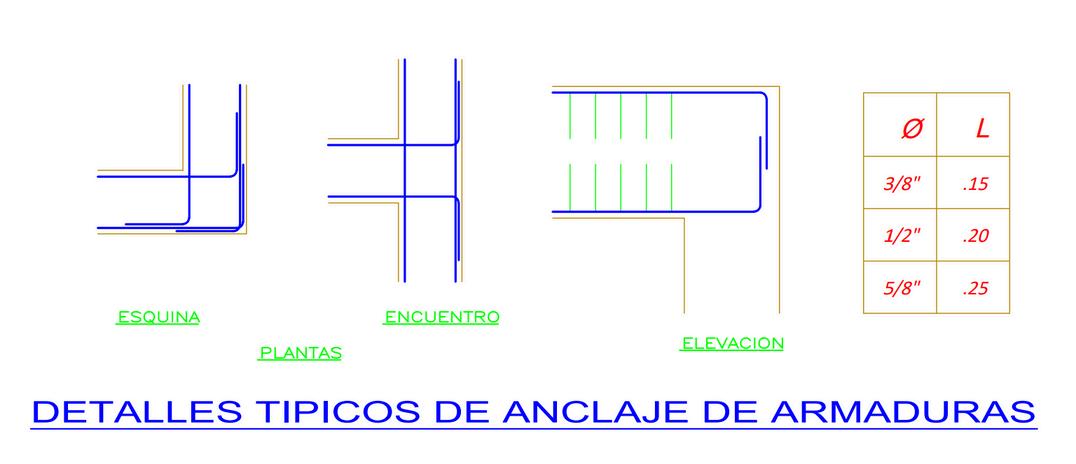

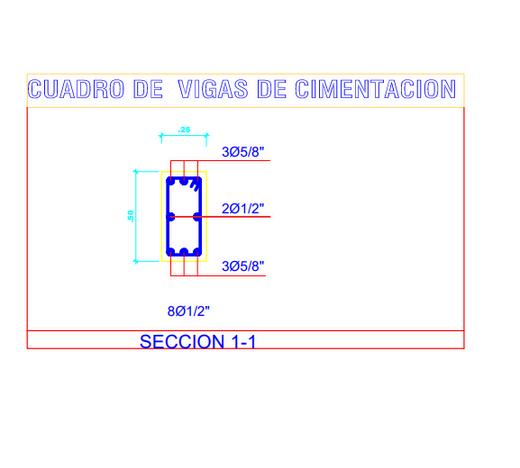

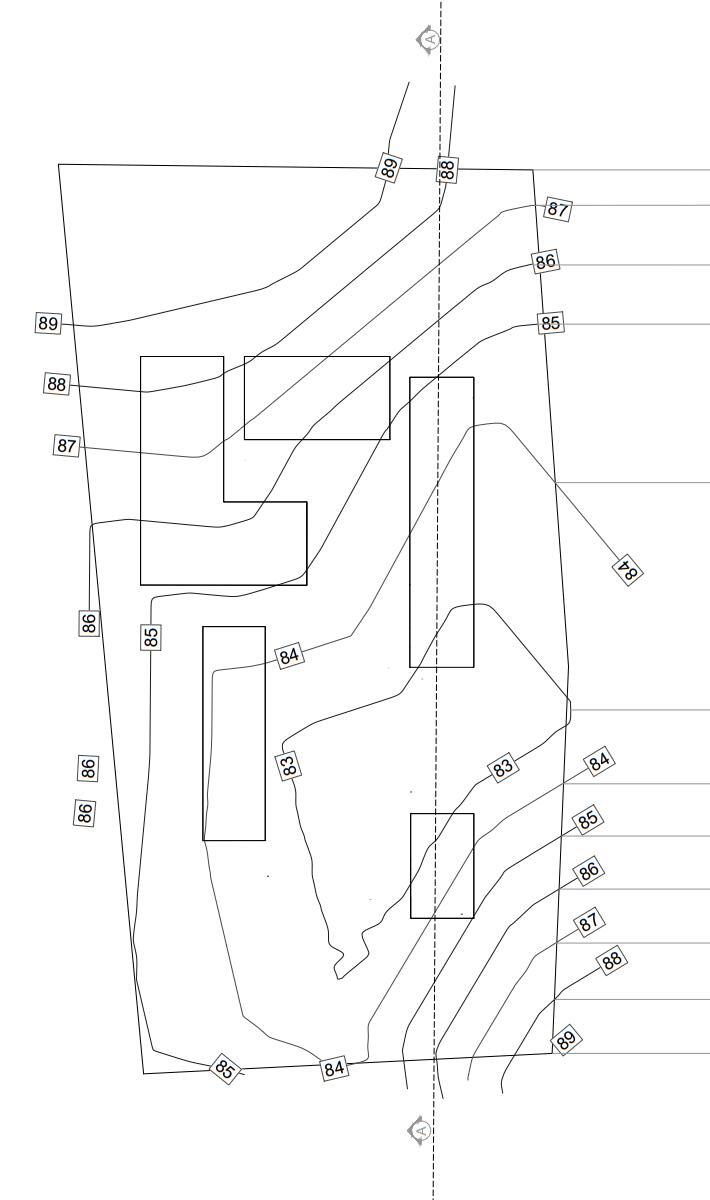

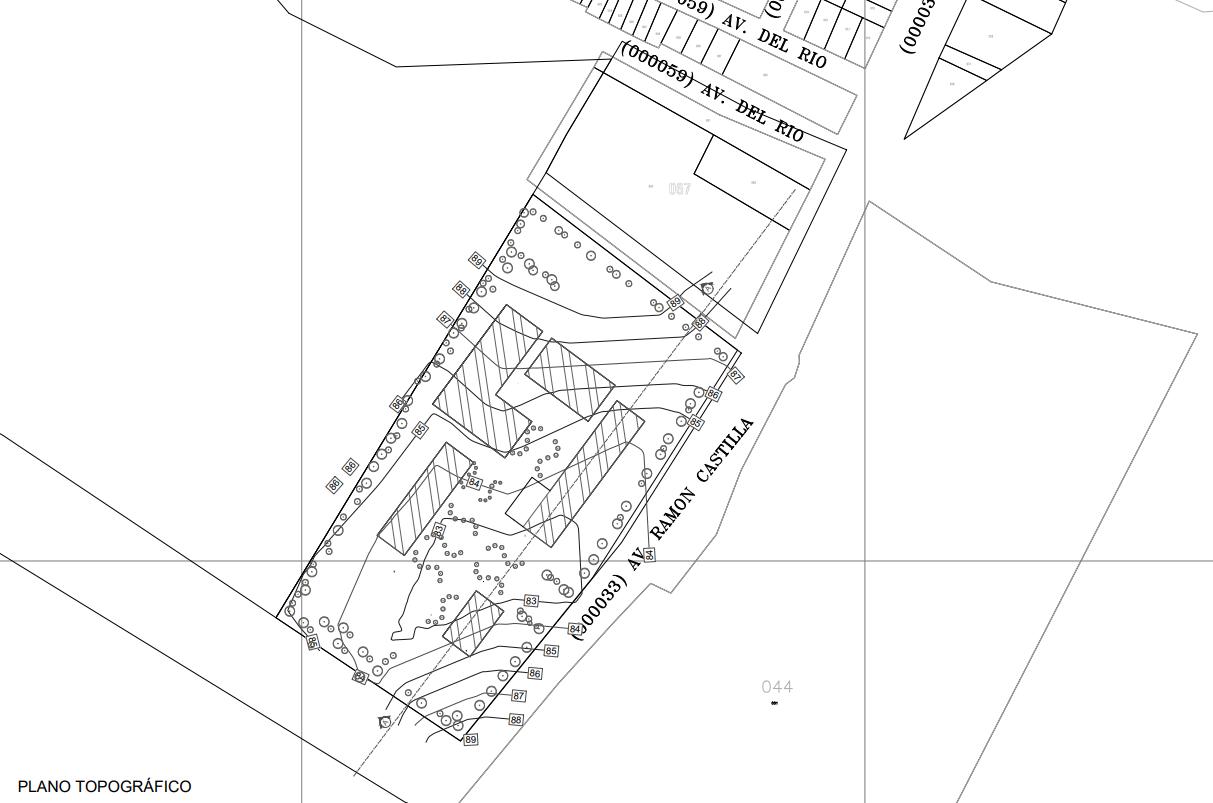

CIMENTACION
Se denomina cimentación al conjunto de elementos estructurales de una estructura cuya misión es transmitir sus cargas o elementos apoyados en ella al suelo, distribuyéndolas de forma que no superen su presión admisible ni produzcan cargas zonales.
Se requiere un componente estructural entre las zapatas para conectarlas y permitir la distribución eficiente de cargas y esfuerzos, con el objetivo de mejorar el rendimiento global de la estructura. Se considera la distancia más larga entre las zapatas para su predimensionamiento.

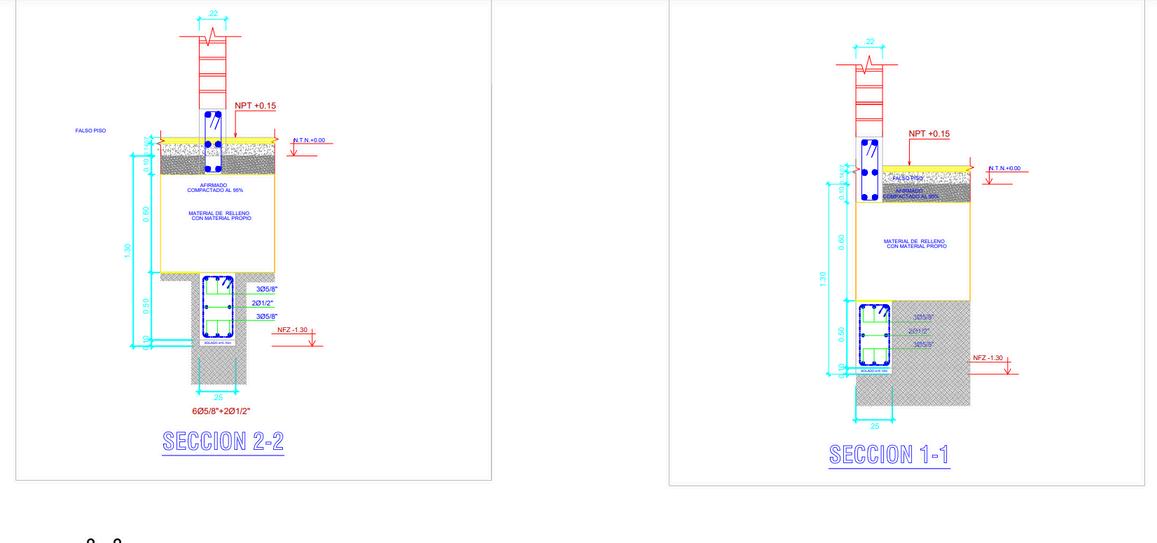

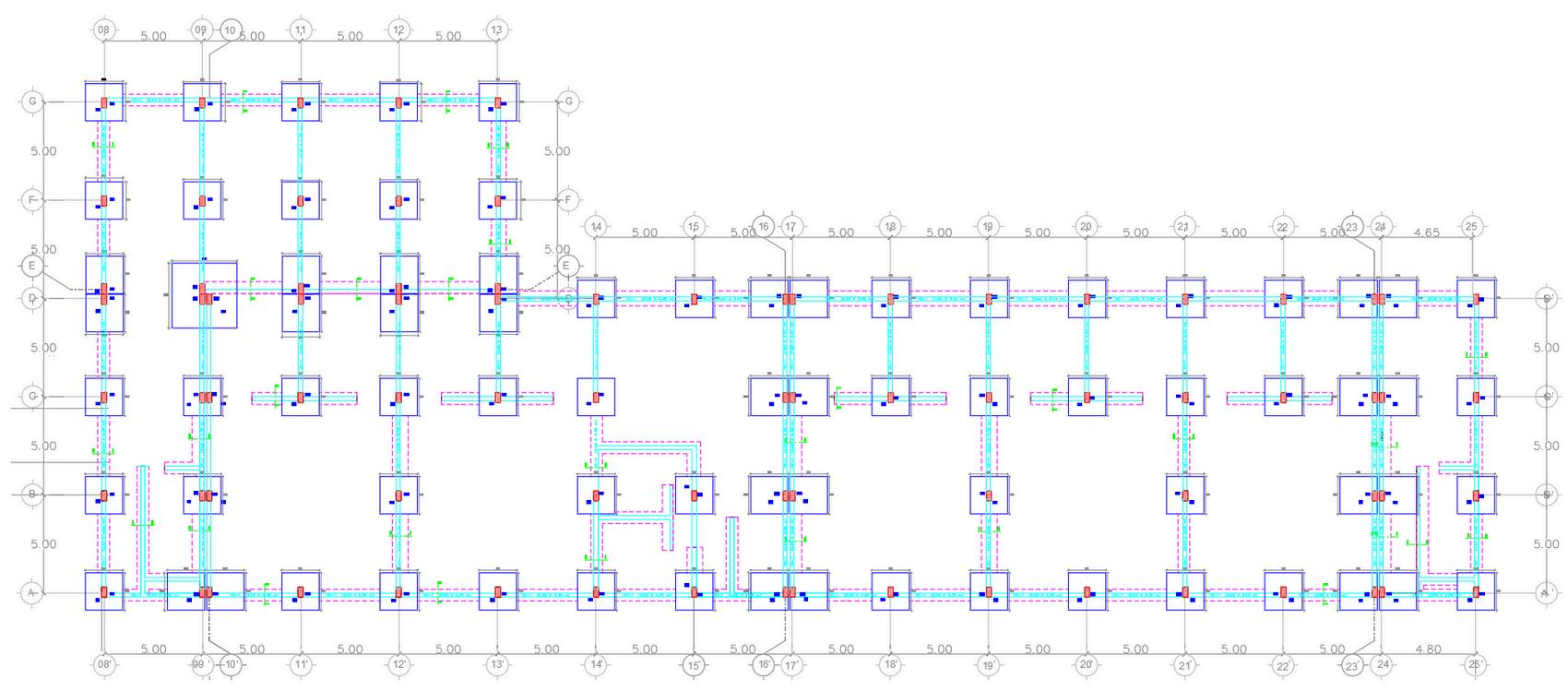

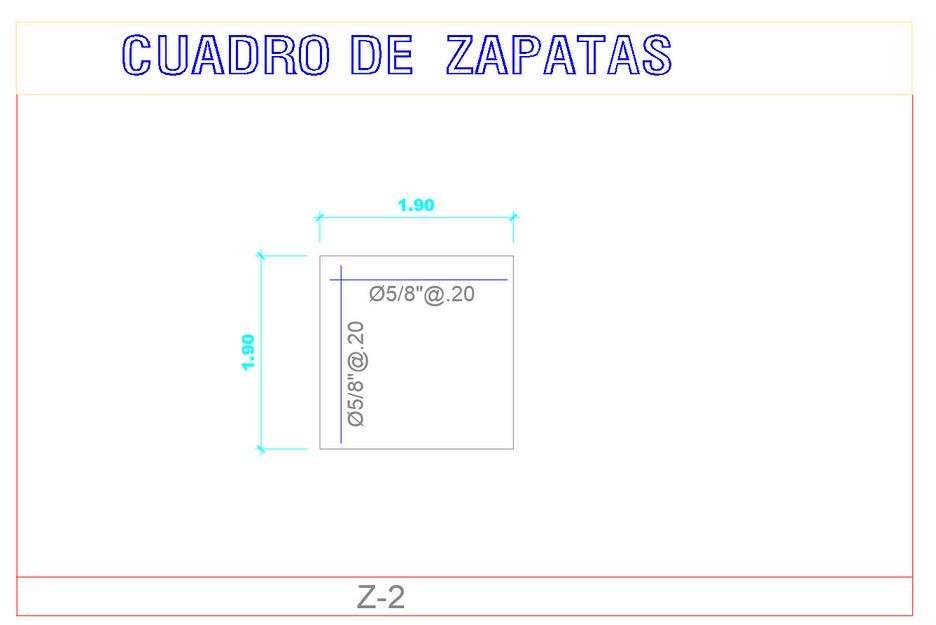

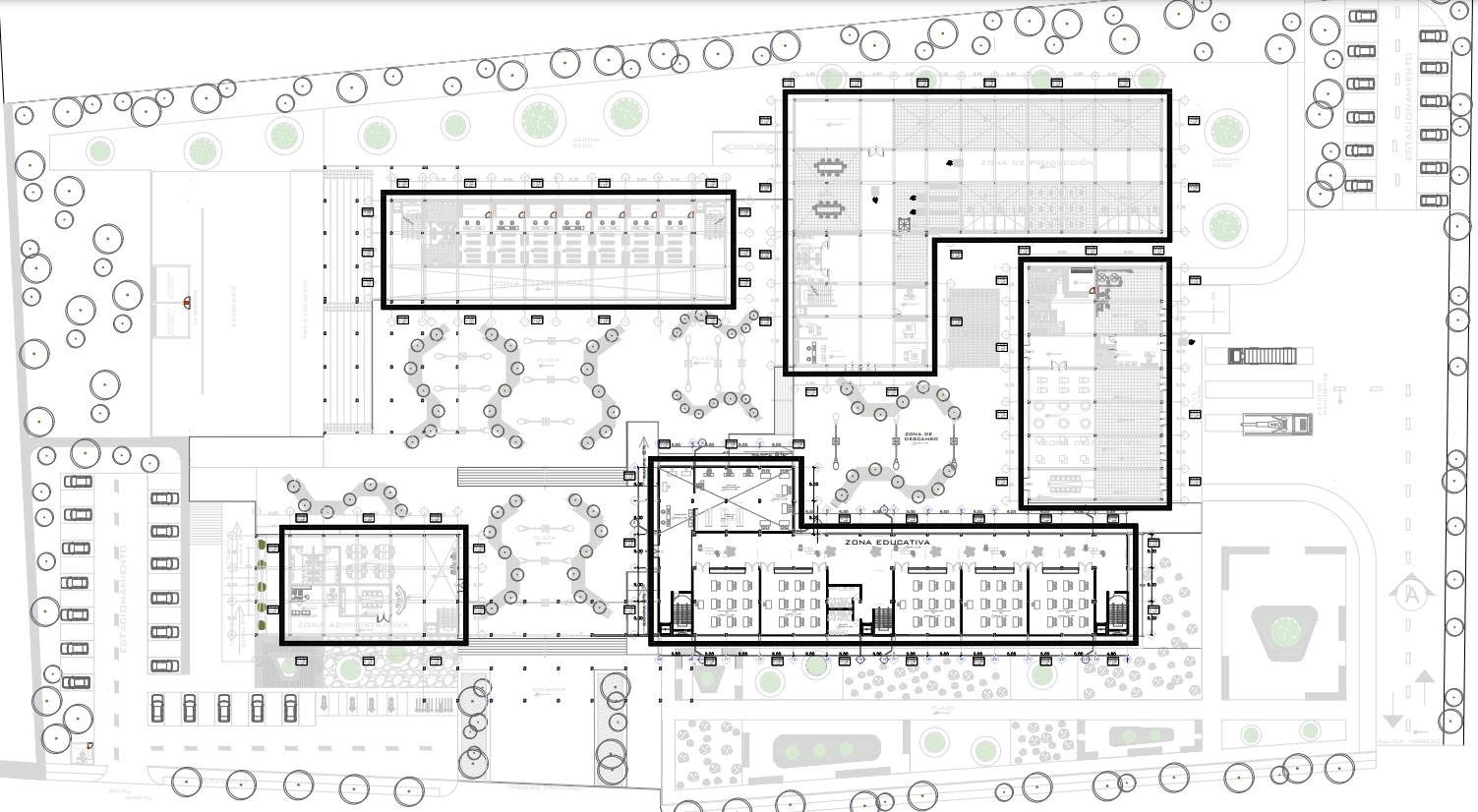

PLANO DE CIMENTACION
En nuestra edificación, las zapatas representan las estructuras fundamentales. Cada zapata soporta tanto la carga vertical proveniente de la carga muerta (incluyendo el peso del área tributaria de la losa, vigas, tabiquería y columnas) como de la carga viva (ocupantes y equipos móviles).

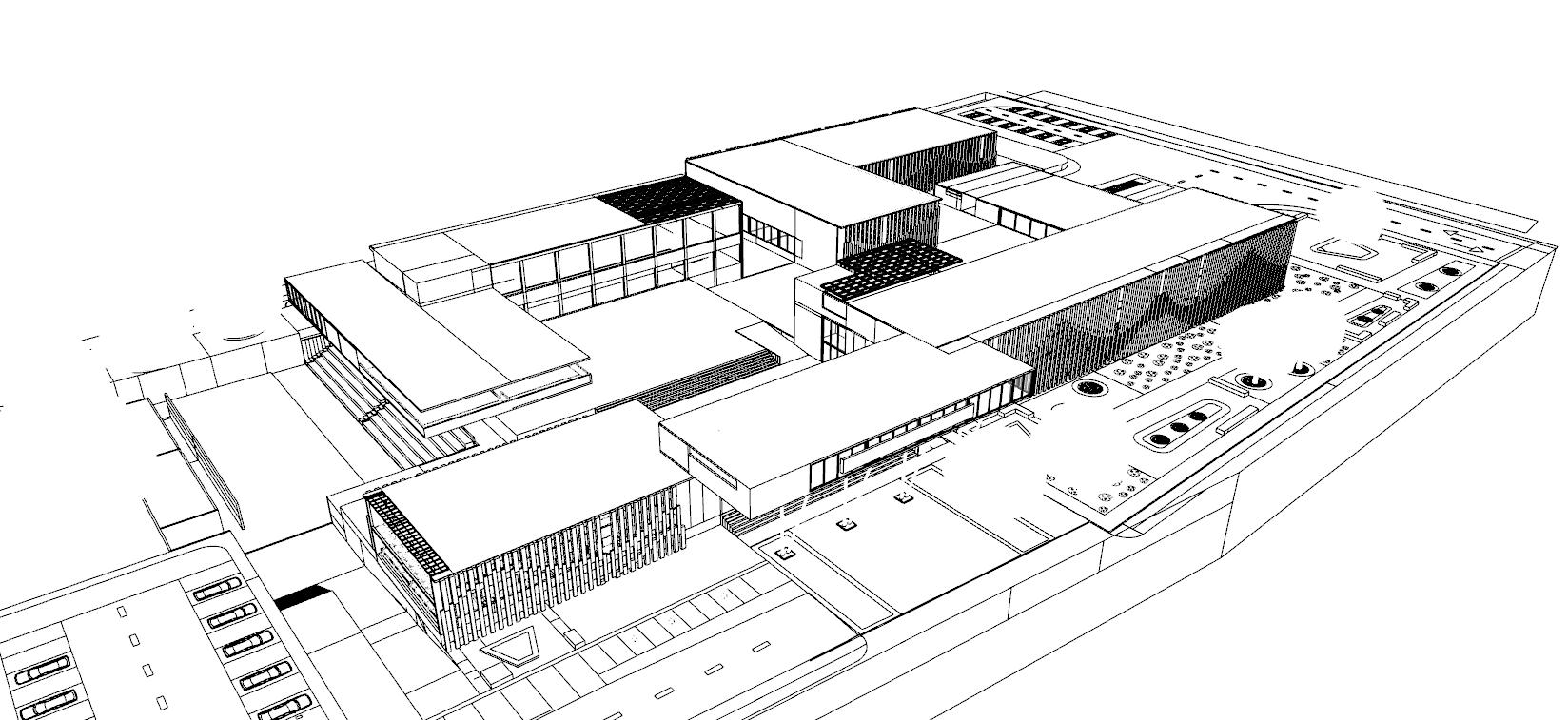

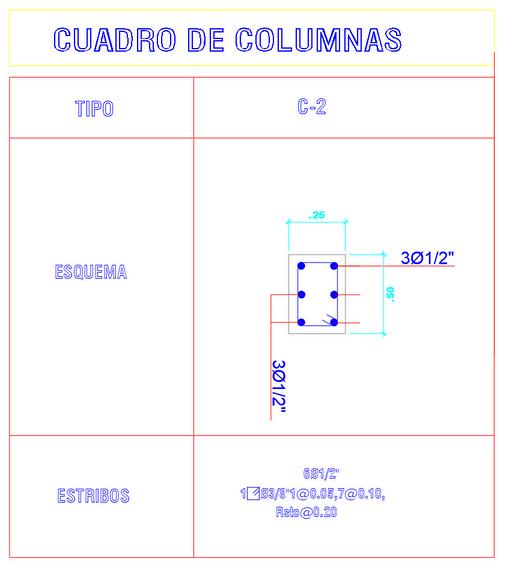

La estructura del complejo cultural facilita la disposición de las columnas en un patrón regular, lo que permite cubrir grandes distancias y proporcionar un soporte óptimo para las cargas que se aplican en cada bloque del proyecto. Se utiliza una fórmula para determinar el área mínima de la sección transversal de la columna en cada piso. Esta fórmula considera el área tributaria servida por la columna, el número de losas hasta el límite superior del edificio y un coeficiente.
ESTRUCTURAL

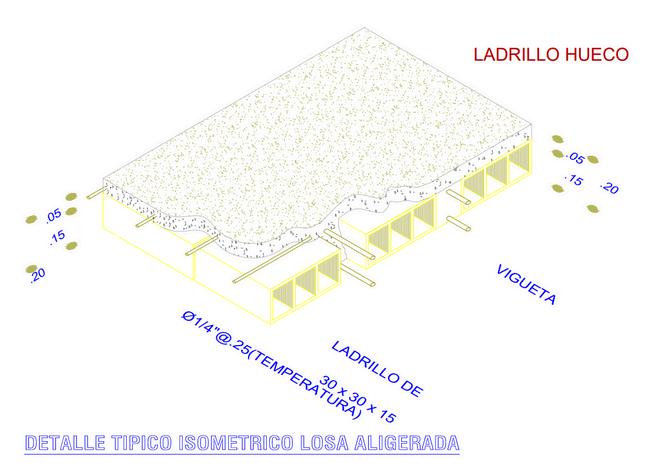

Predimensionamiento de losa aligerada en una dirección:
Se utilizara una losa aligerada en una dirección ya que resultan económicas en luces de 3 a 6m, en nuestro proyecto contamos con luces de 5m, por lo cual según el calculo, el espesor de la losa será de 20 cm
H losa= 5/25= 0.20 cm

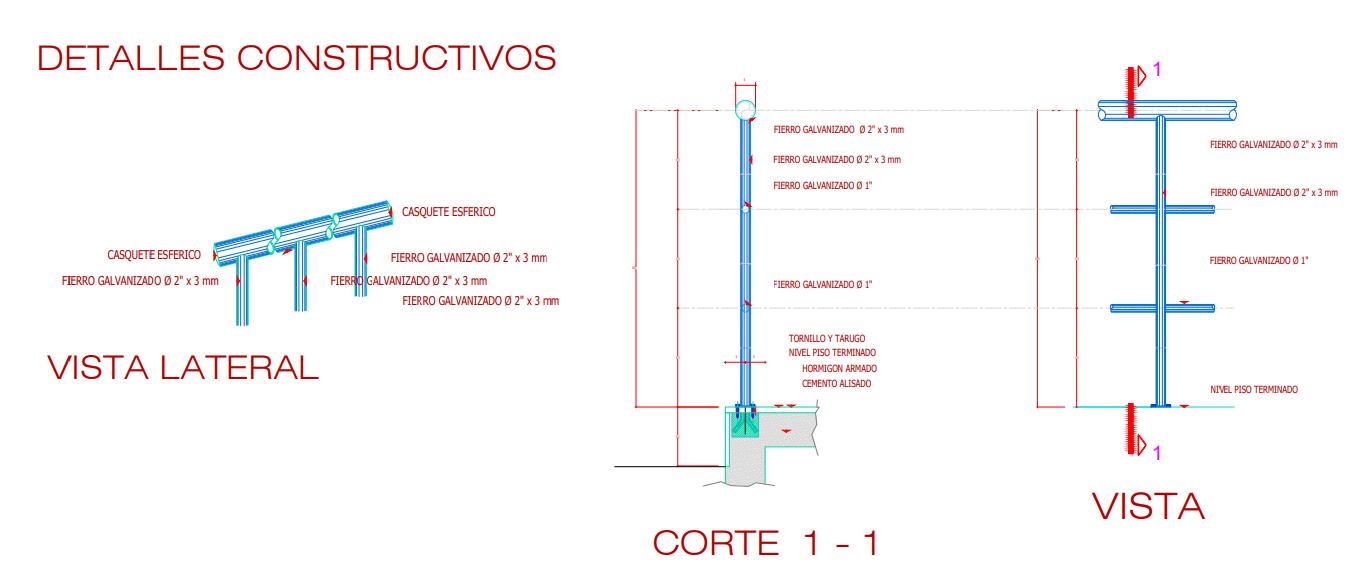

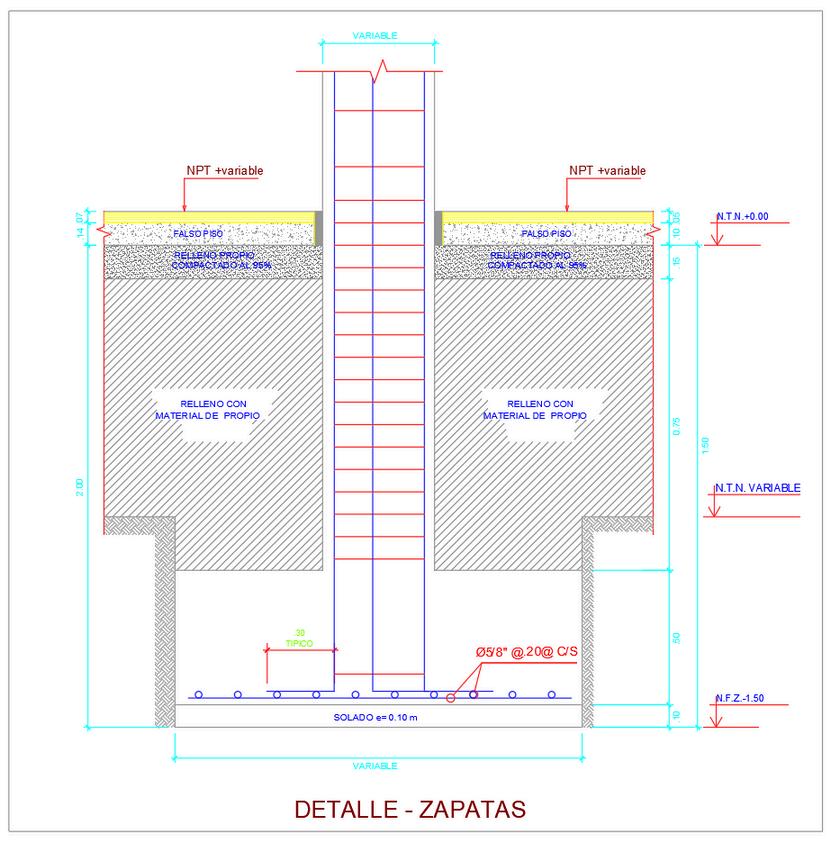

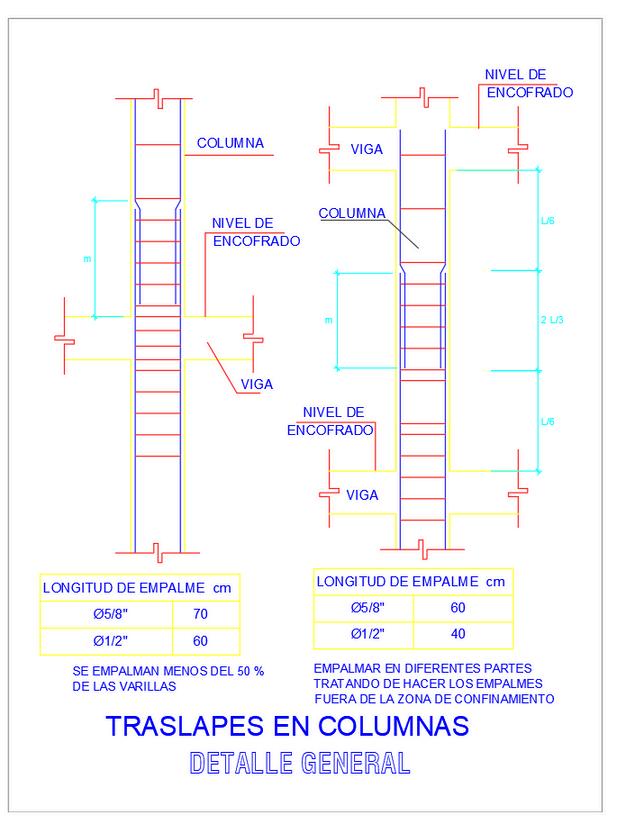

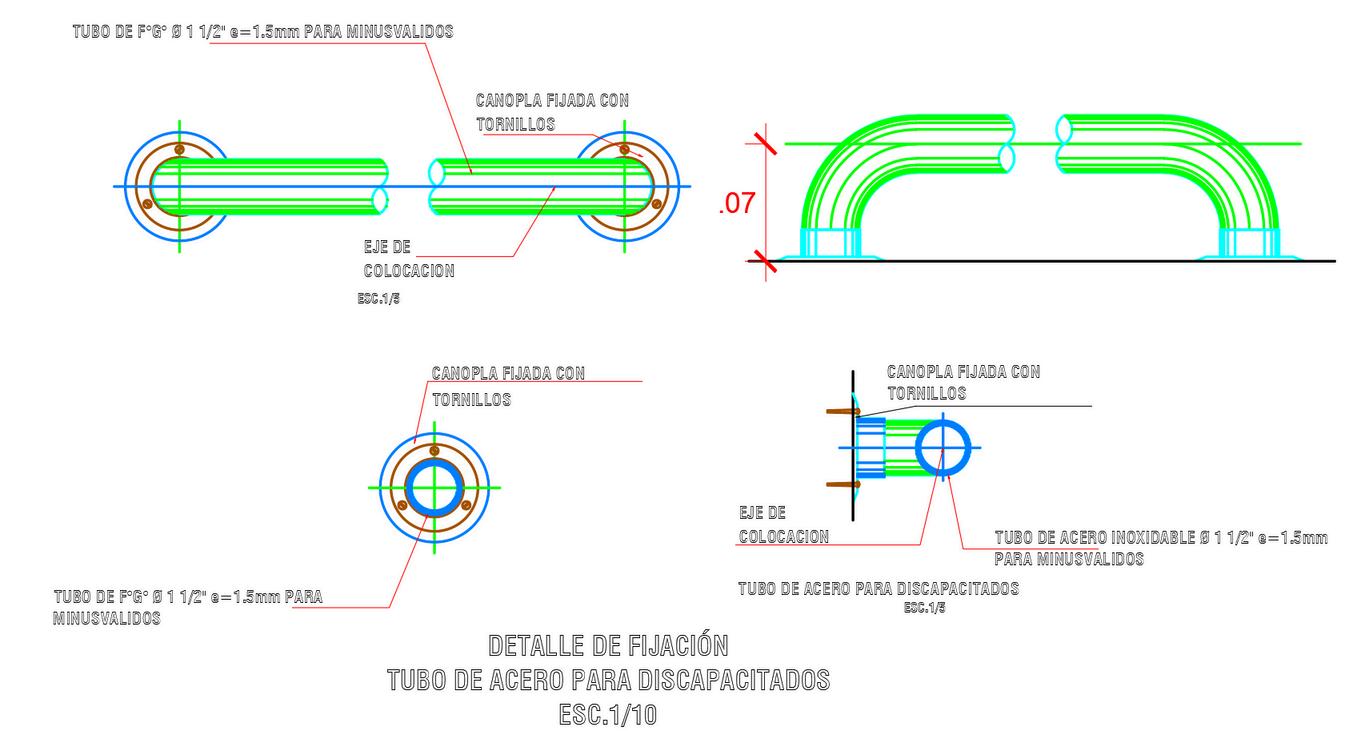

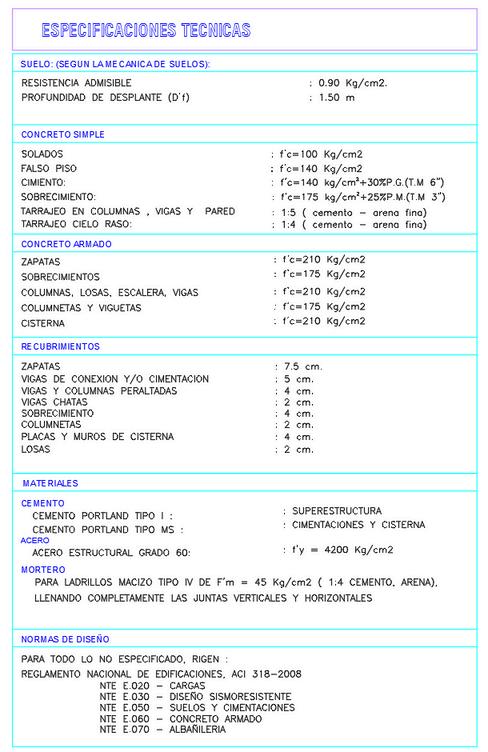

DETALLES CONSTRUCTIVOS

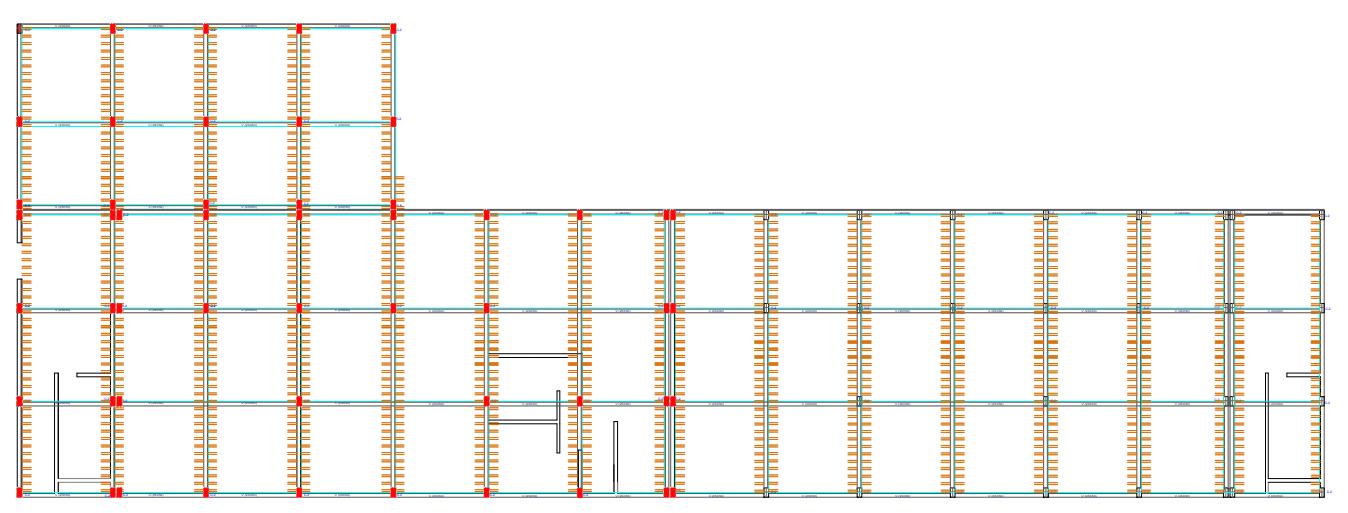

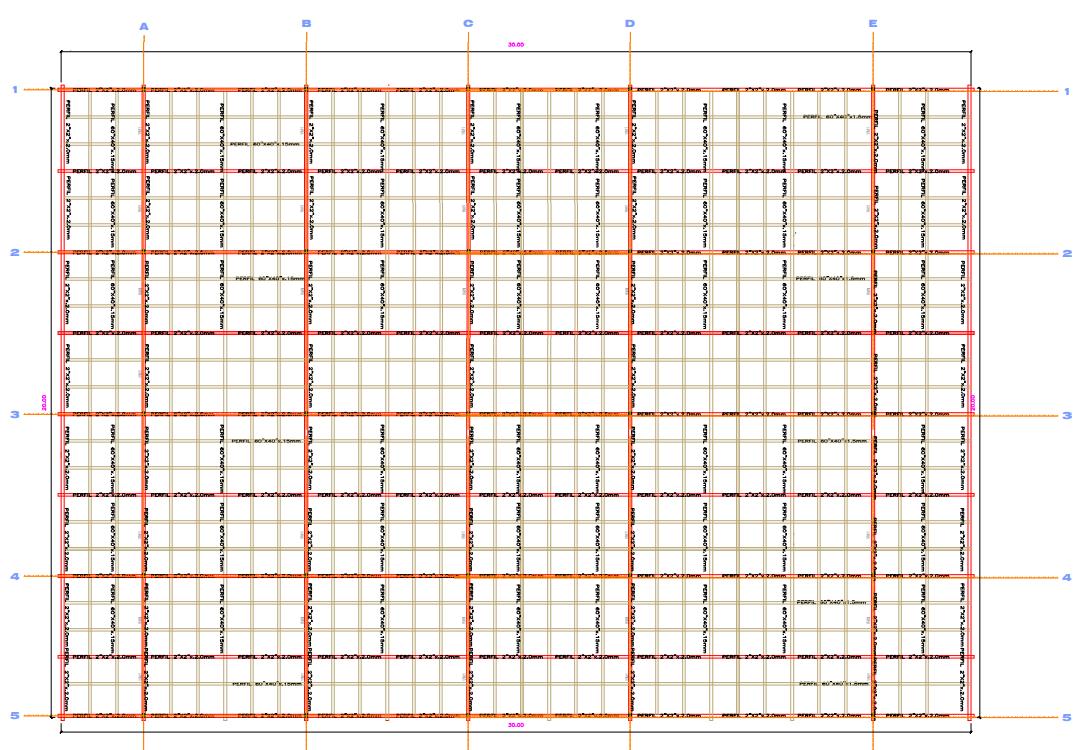

PLANO DE LOSA LIGERADA
EN UNA DIRECCION

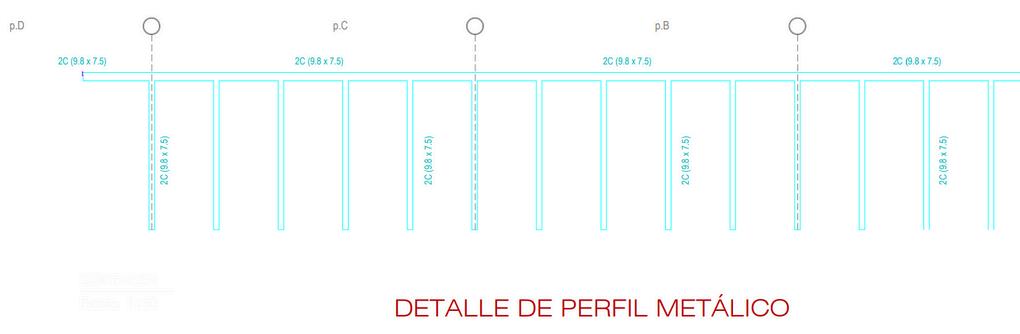

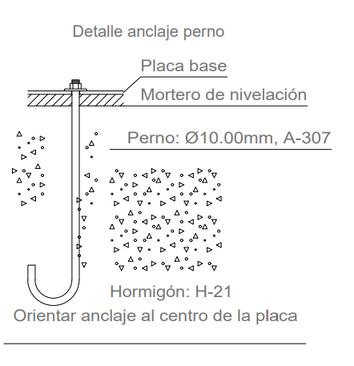

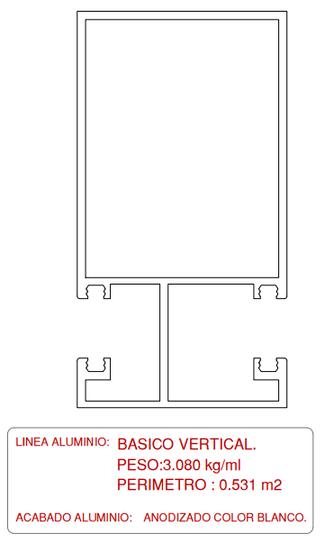

ESTRUCTURAS METALICAS

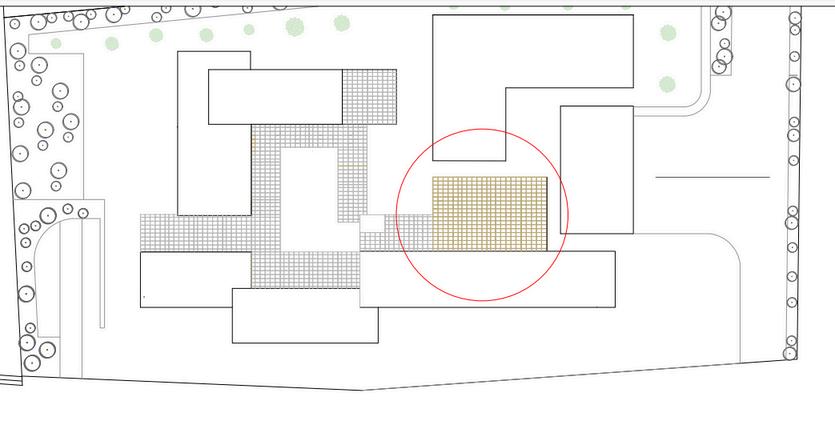

CUBIERTA ELEGIDA

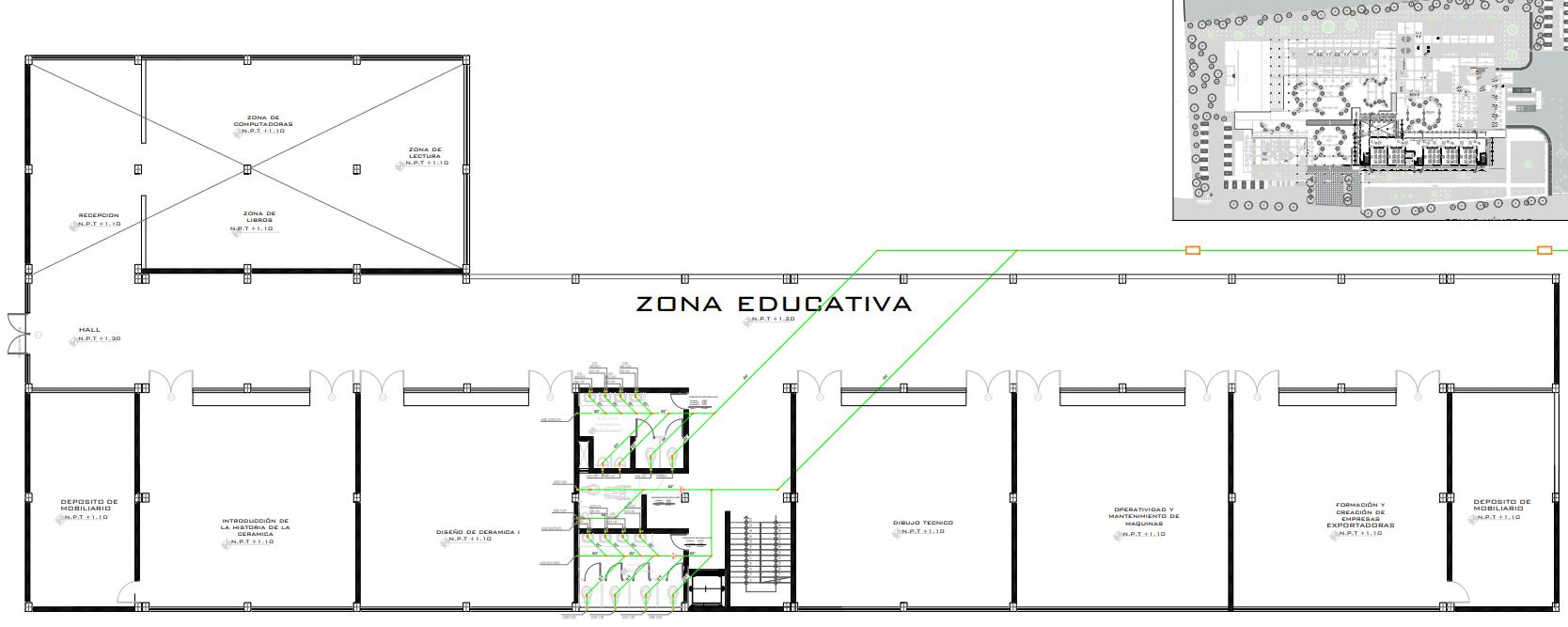

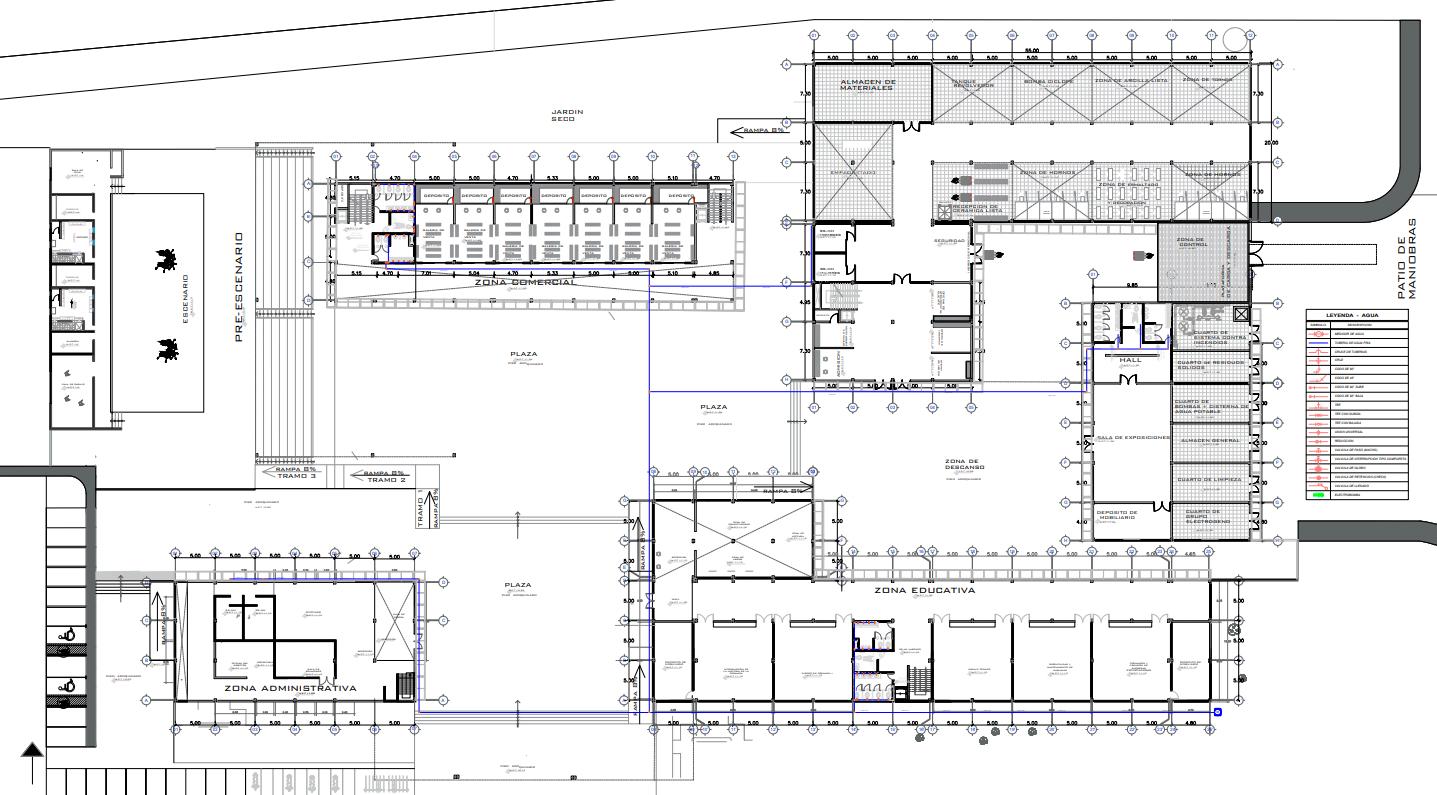

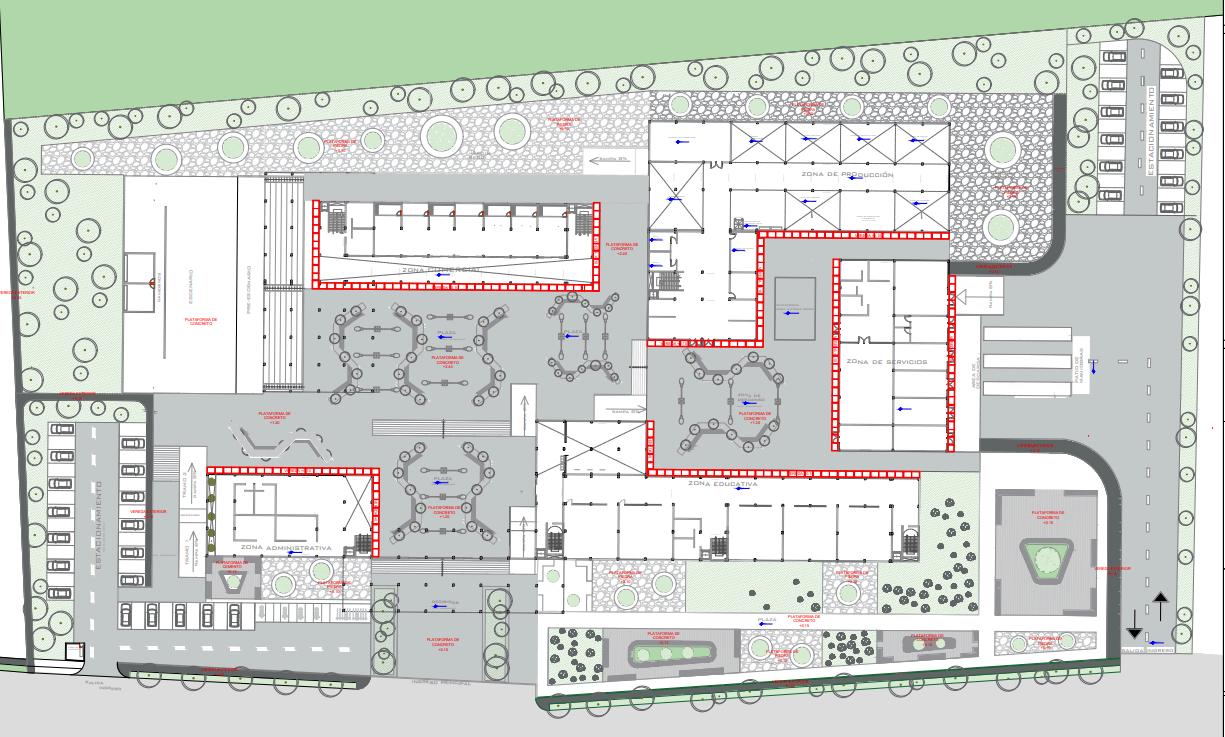

PLANO GENERAL DE I.SANITARIAS - AGUA

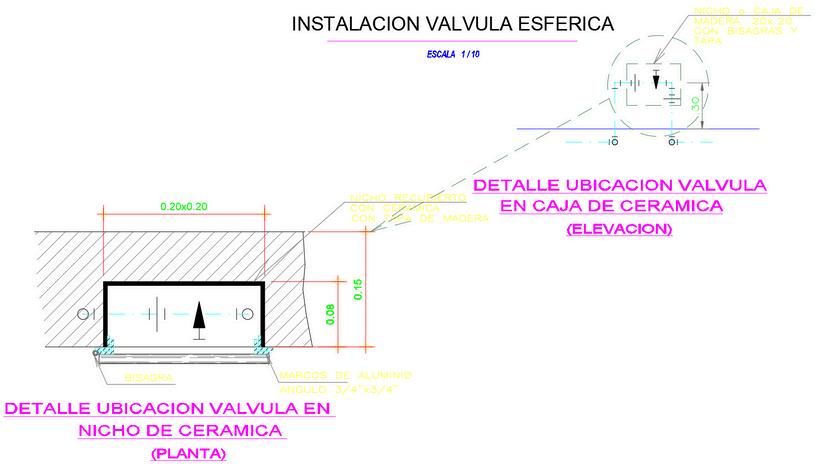

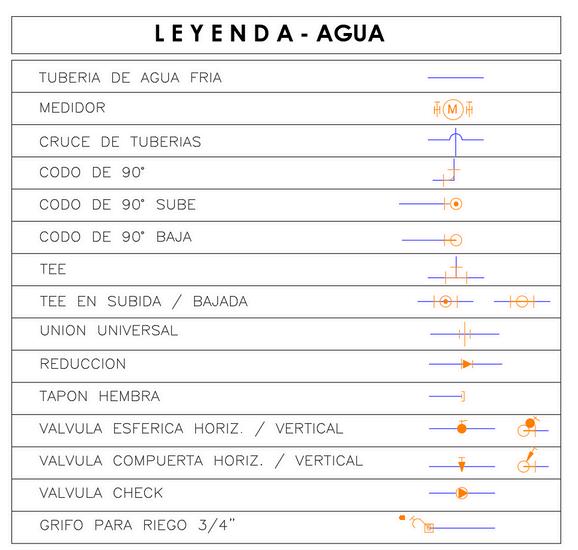

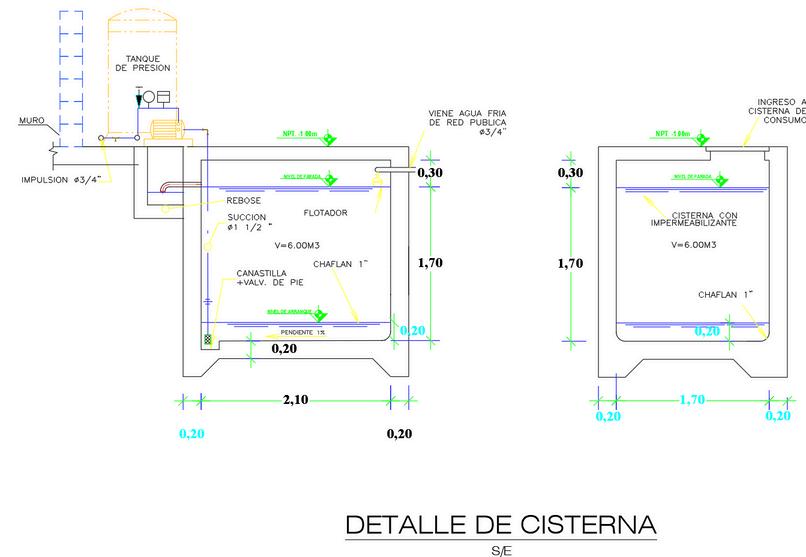

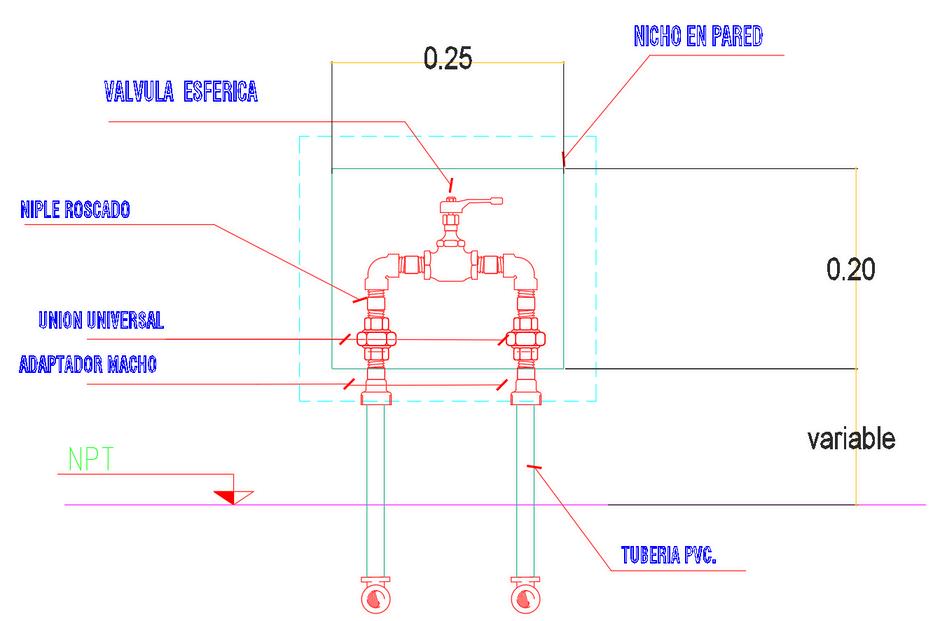

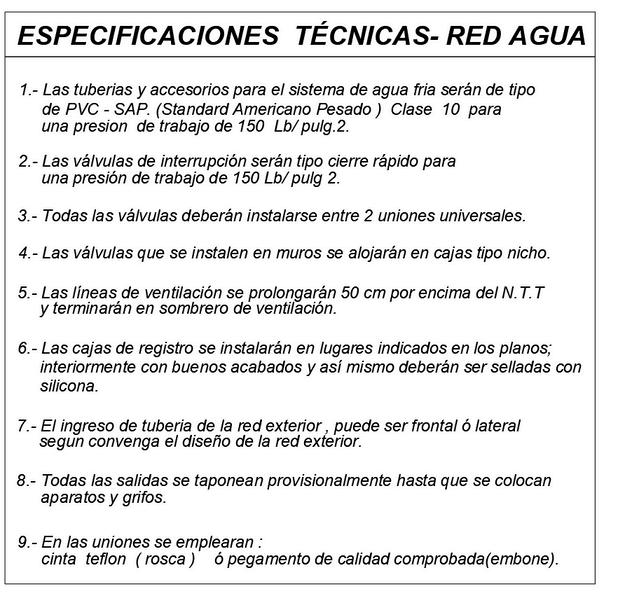

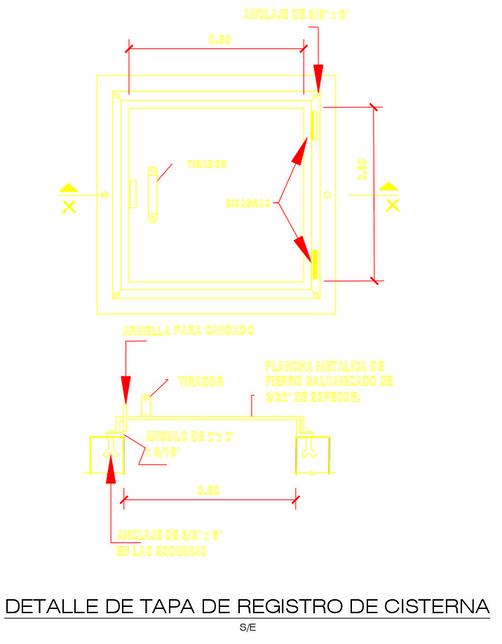

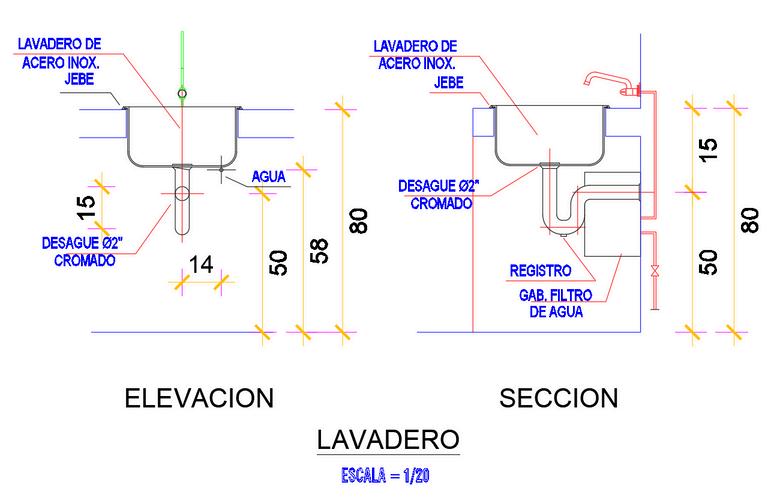

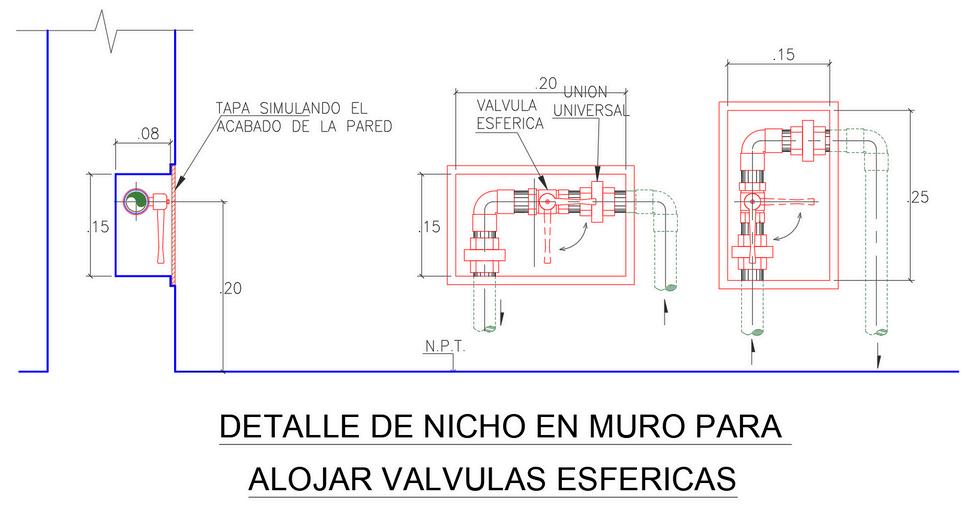

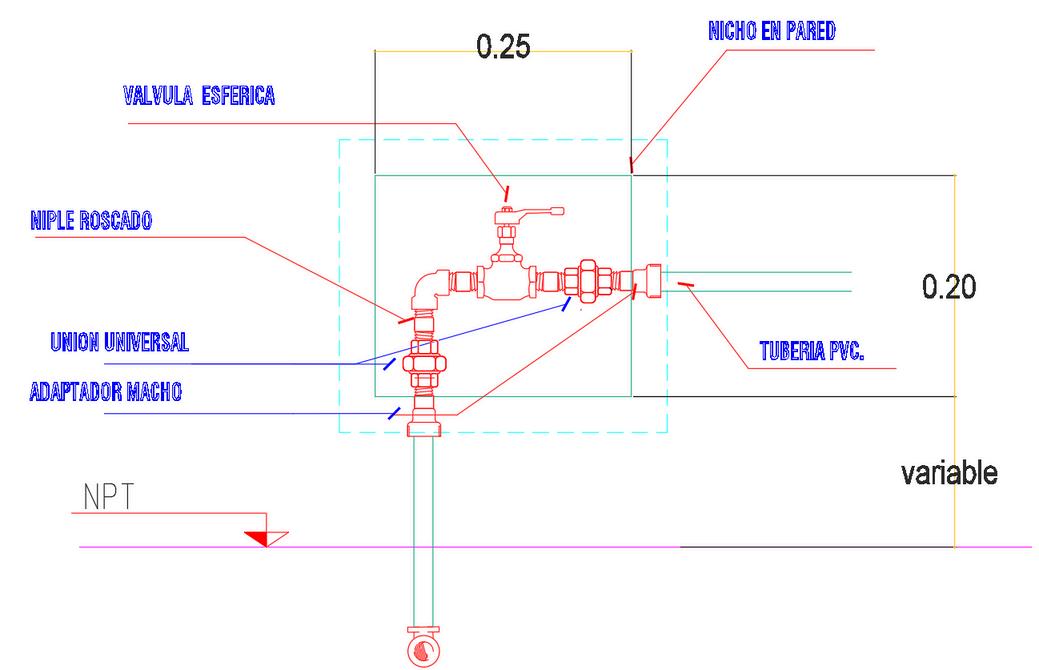

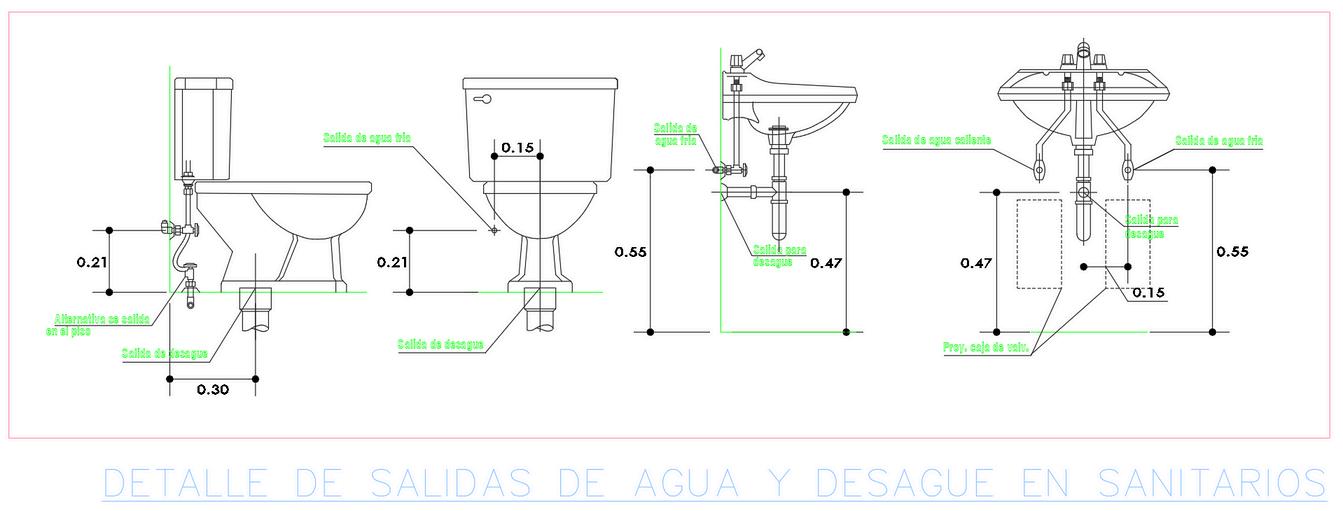

INSTALACIONES SANITARIAS AGUA
Es el conjunto de tuberías, conexiones, registros, accesorios y muebles que se encargan de desalojar y conducir las aguas residuales producidas por el consumo humano hasta el punto de conexión de la red municipal.

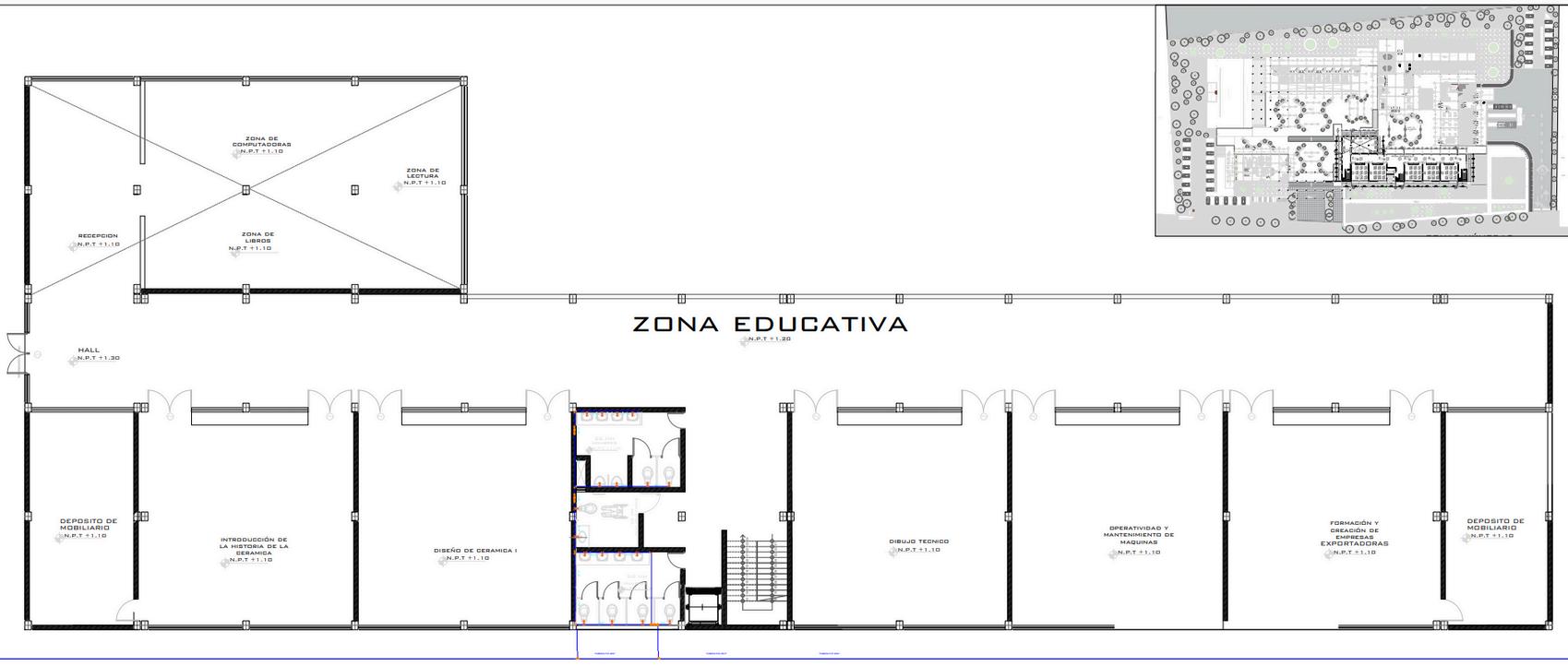

PLANO DE I.SANITARIAS

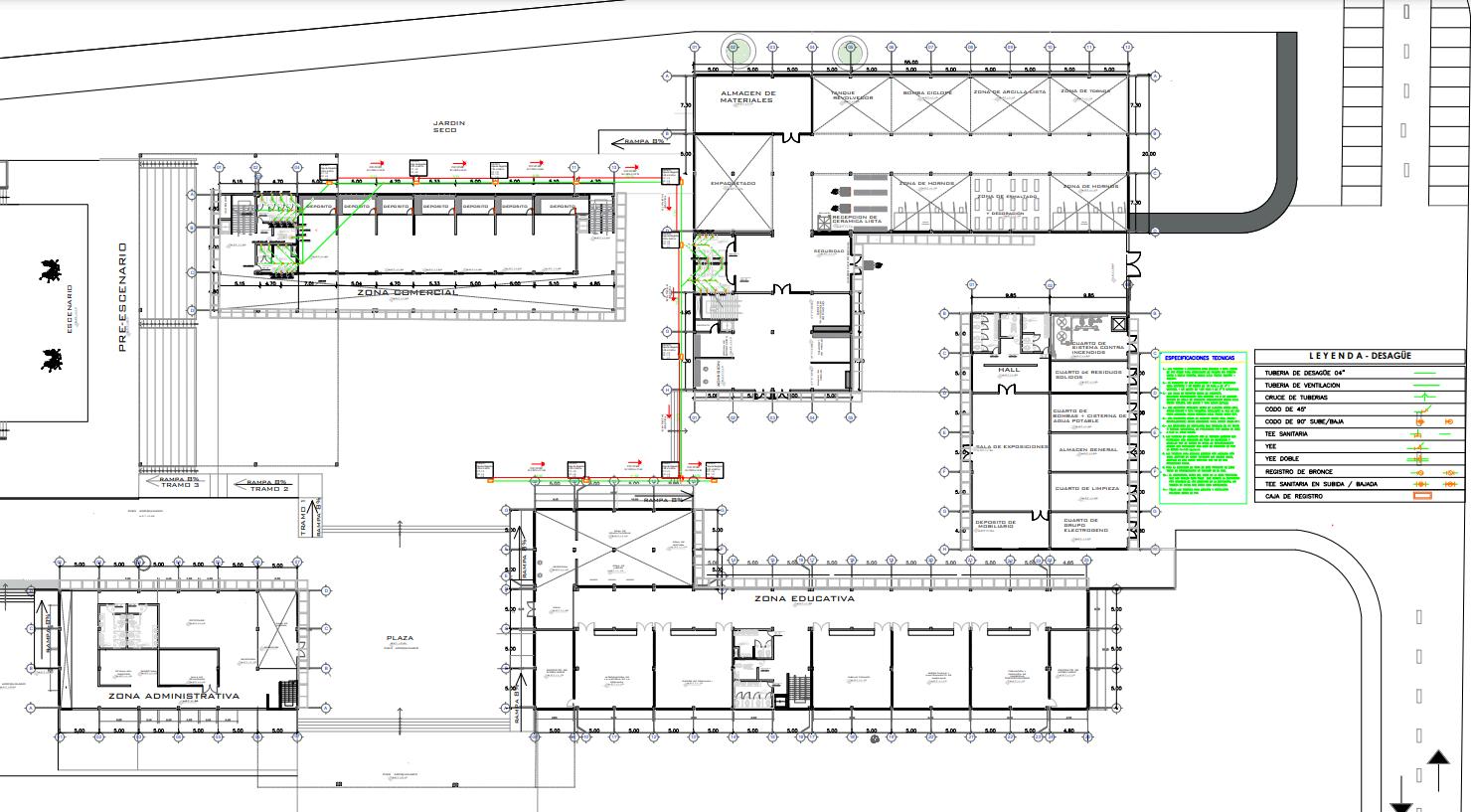

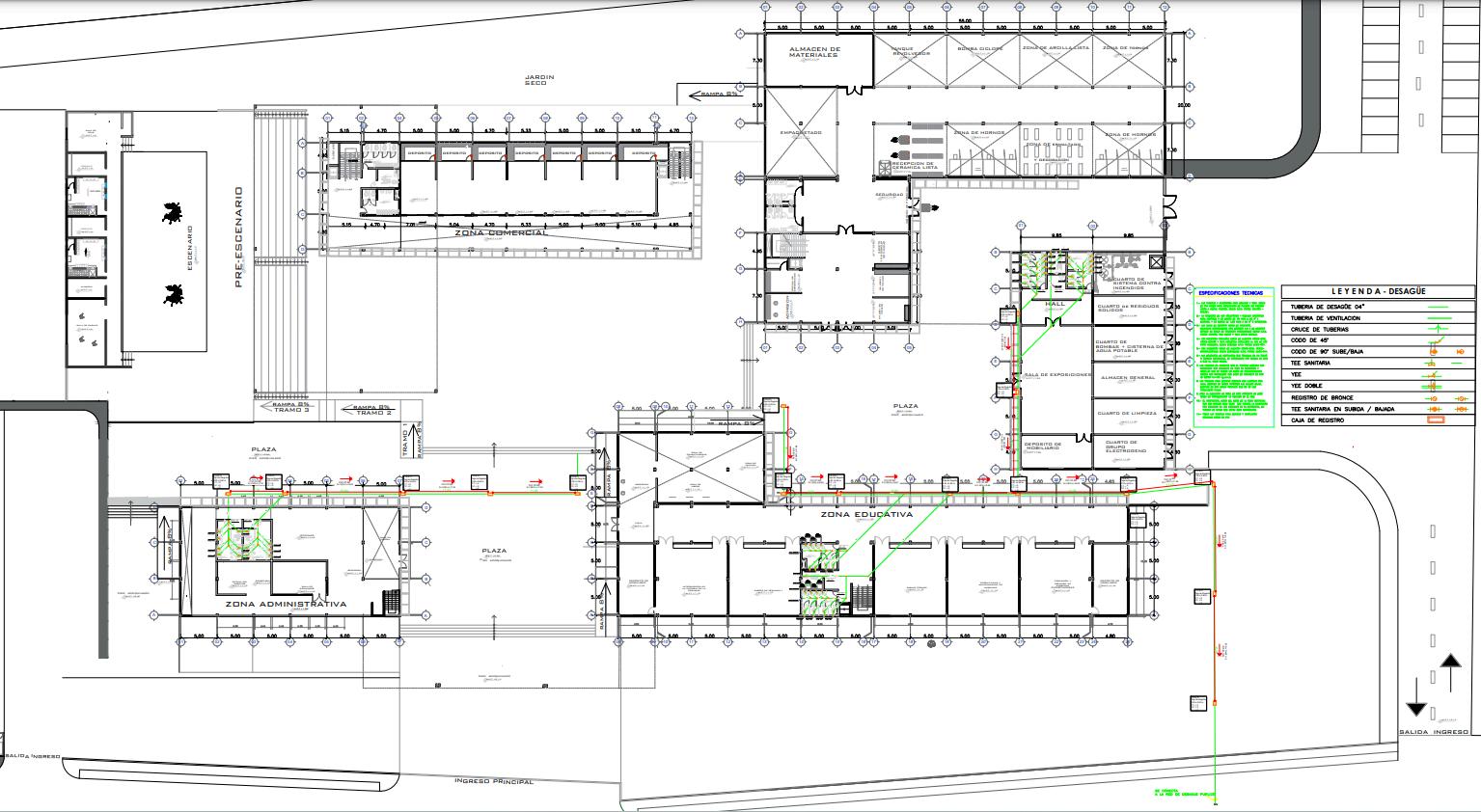

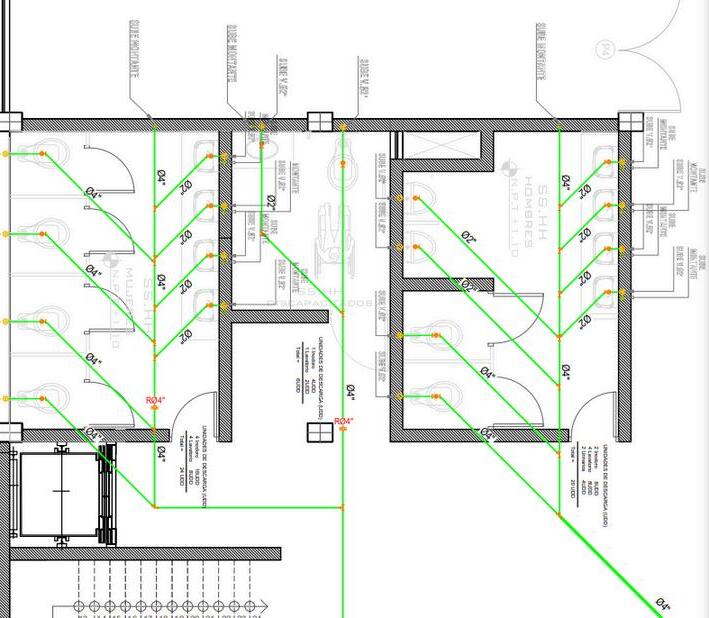

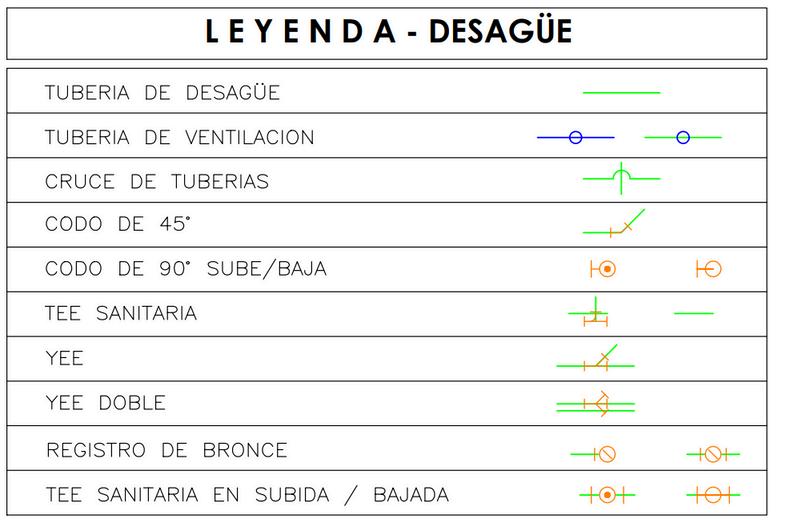

PLANO GENERAL DE I.SANITARIAS - DESAGÜE-
PLANO GENERAL DE I.SANITARIAS - DESAGÜE-

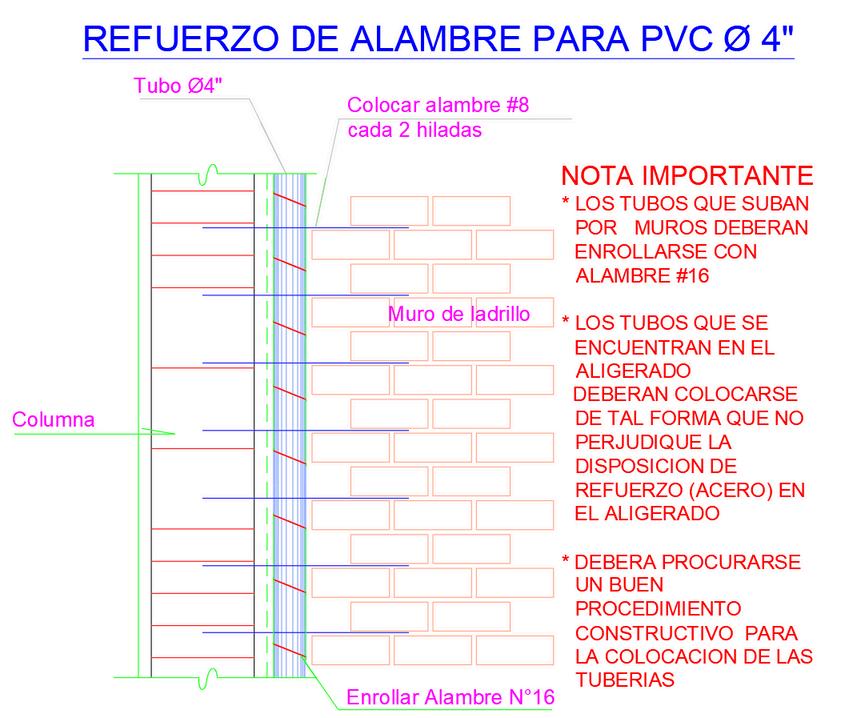

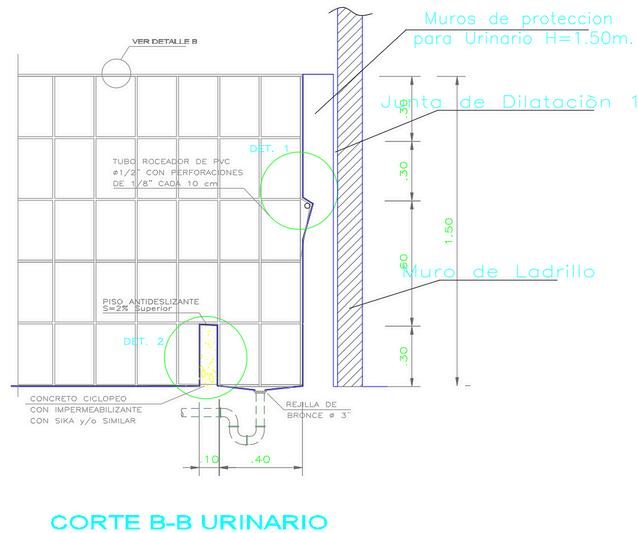

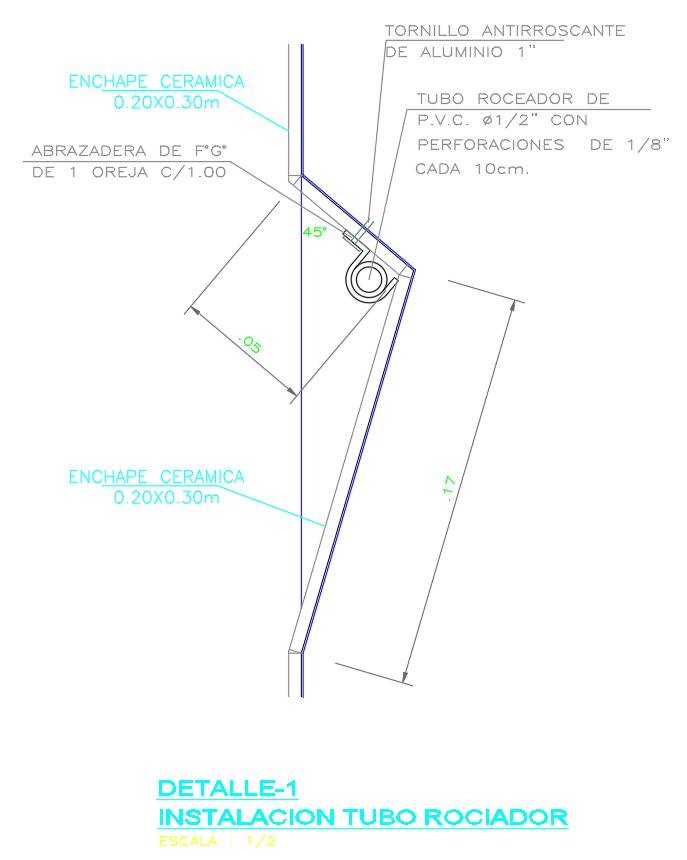

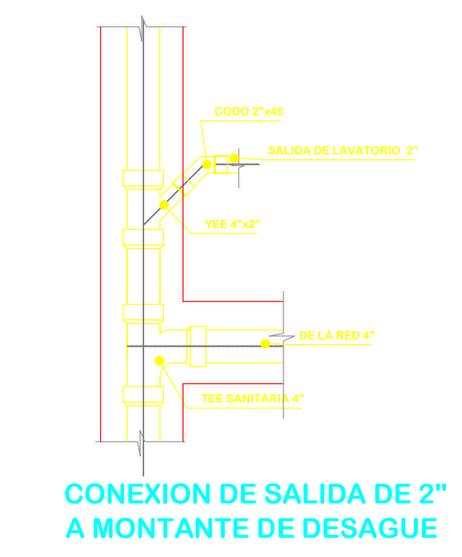

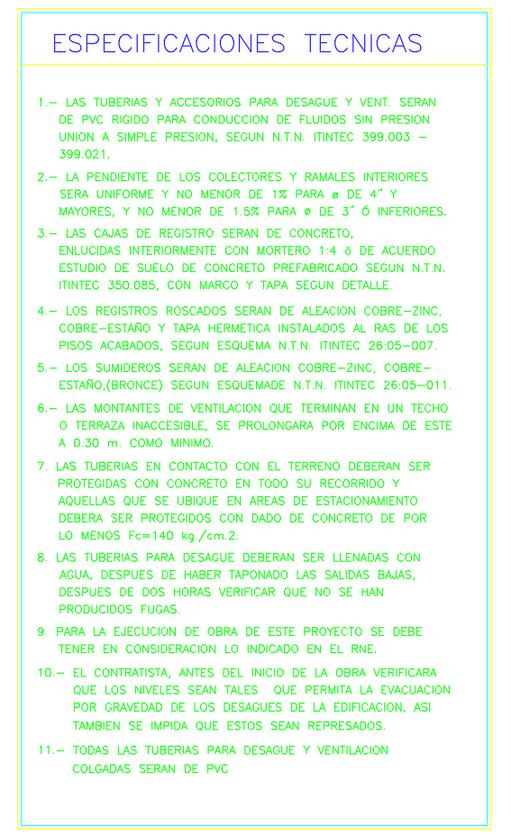

INSTALACIONES SANITARIAS
DESAGÜE

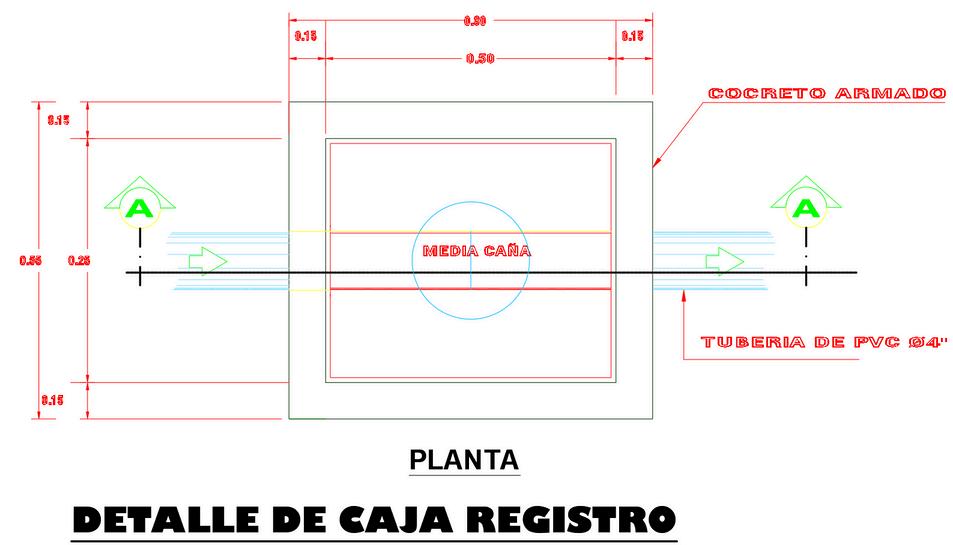

Los sistemas de desagüe son tuberías que permiten la evacuación de aguas servidas de un predio, vivienda o locación.

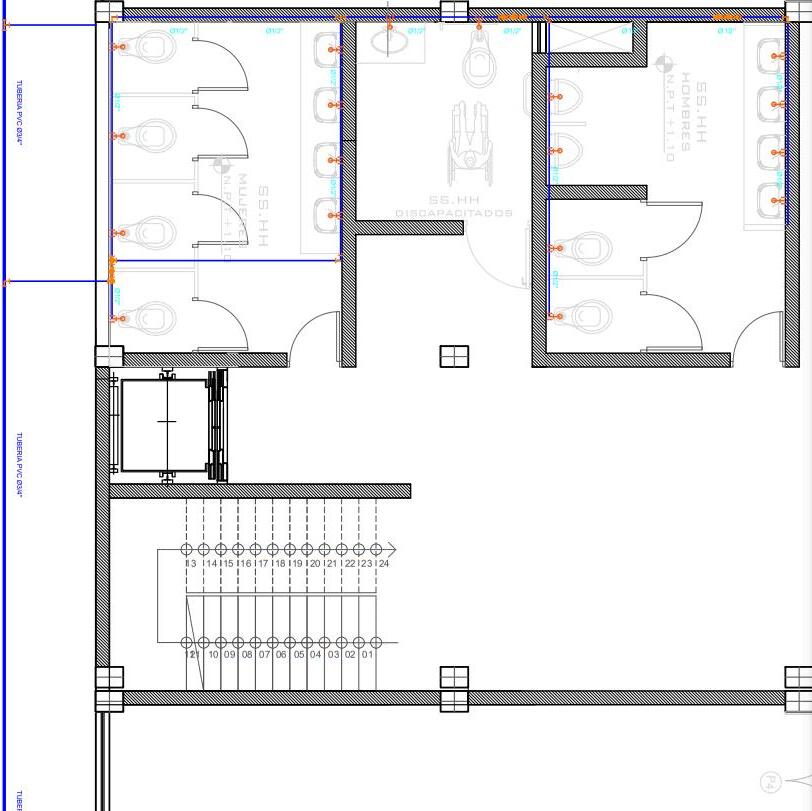

PLANO DE I.SANITARIAS

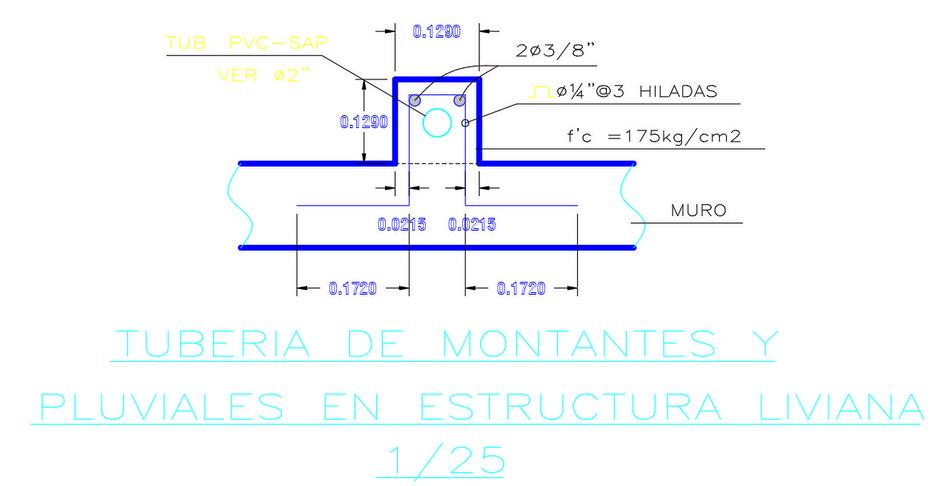

PLANO GENERAL DE INSTALACIONES PLUVIALES
Es un sistema de tuberías, colectores e instalaciones complementarias que recolectan agua de escorrentía de precipitaciones pluviales que permite su recolección para su vertido y así, evitar daños materiales y humanos.

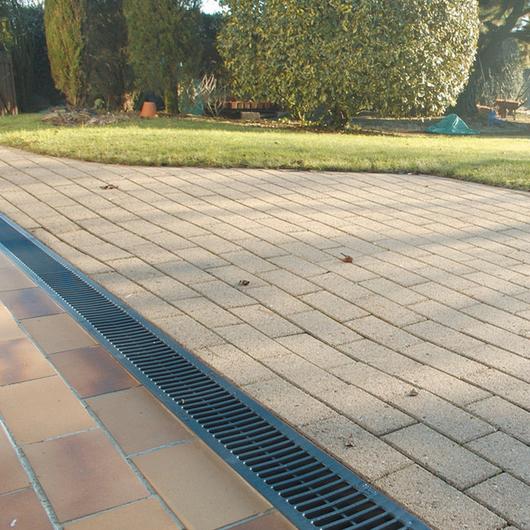

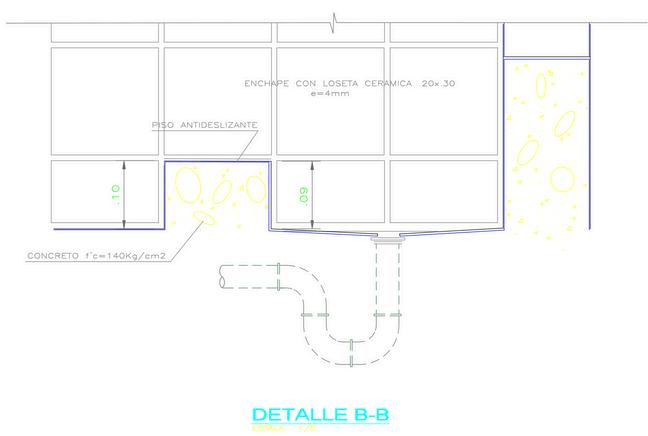

REPRESENTACION FOTOGRAFICA DE CANALETAS DE PISO PARA AGUAS DE LLUVIA

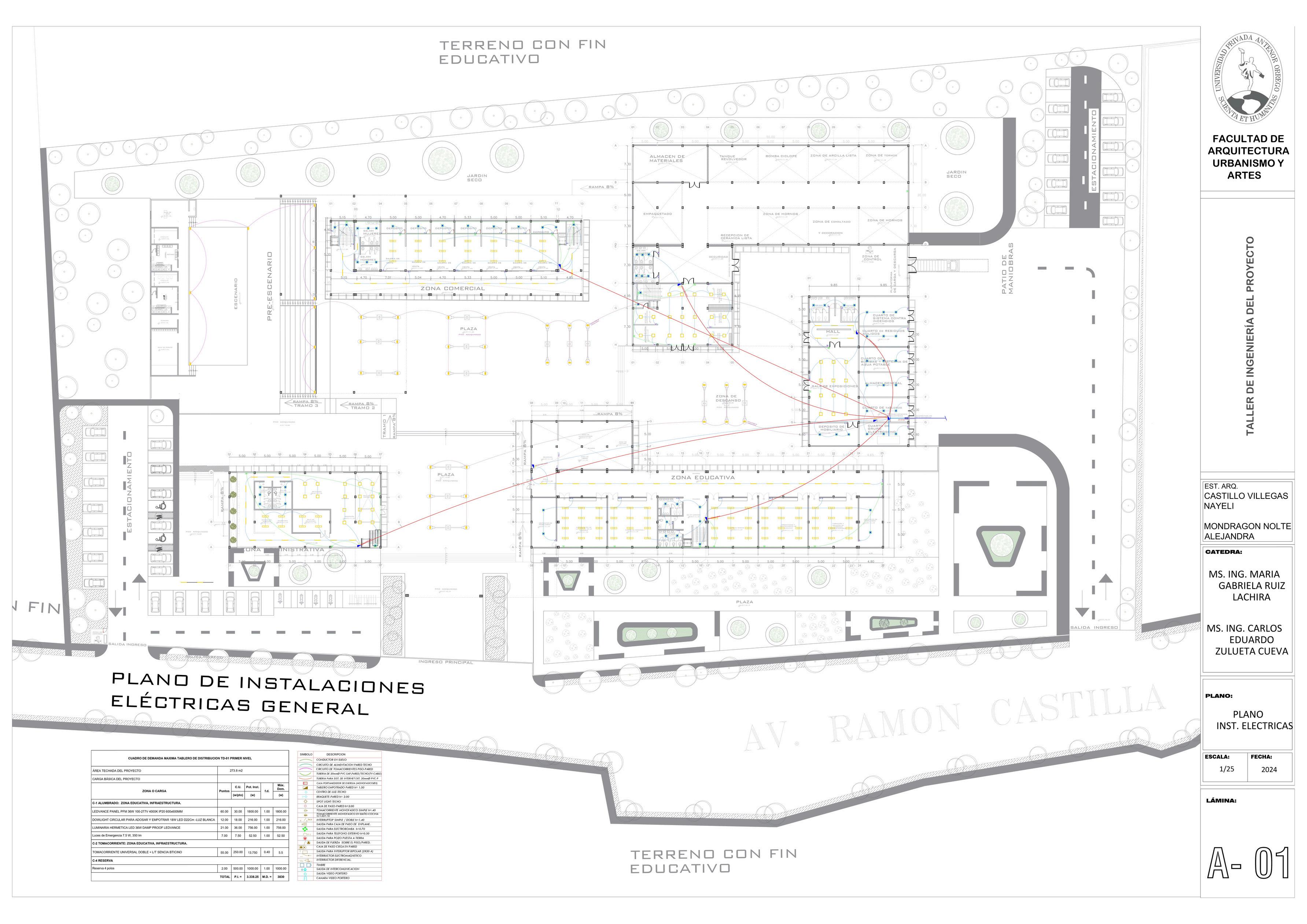

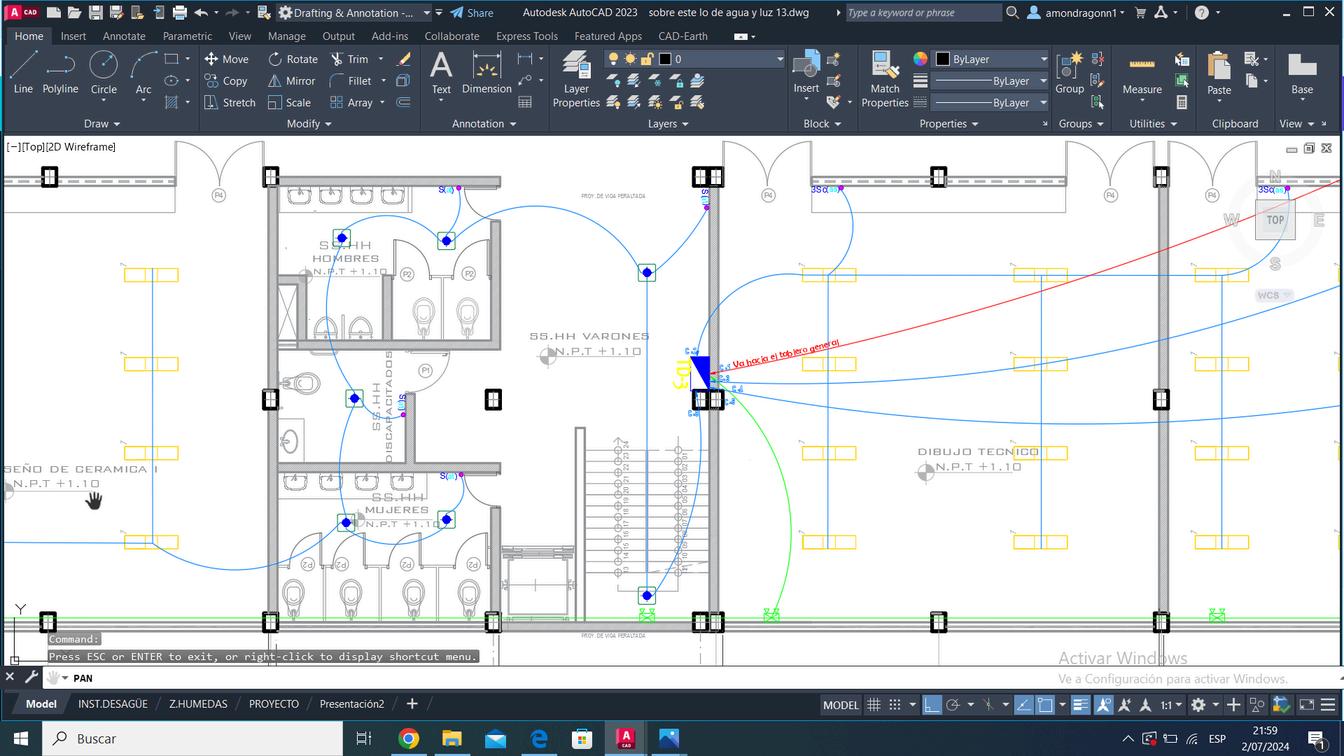

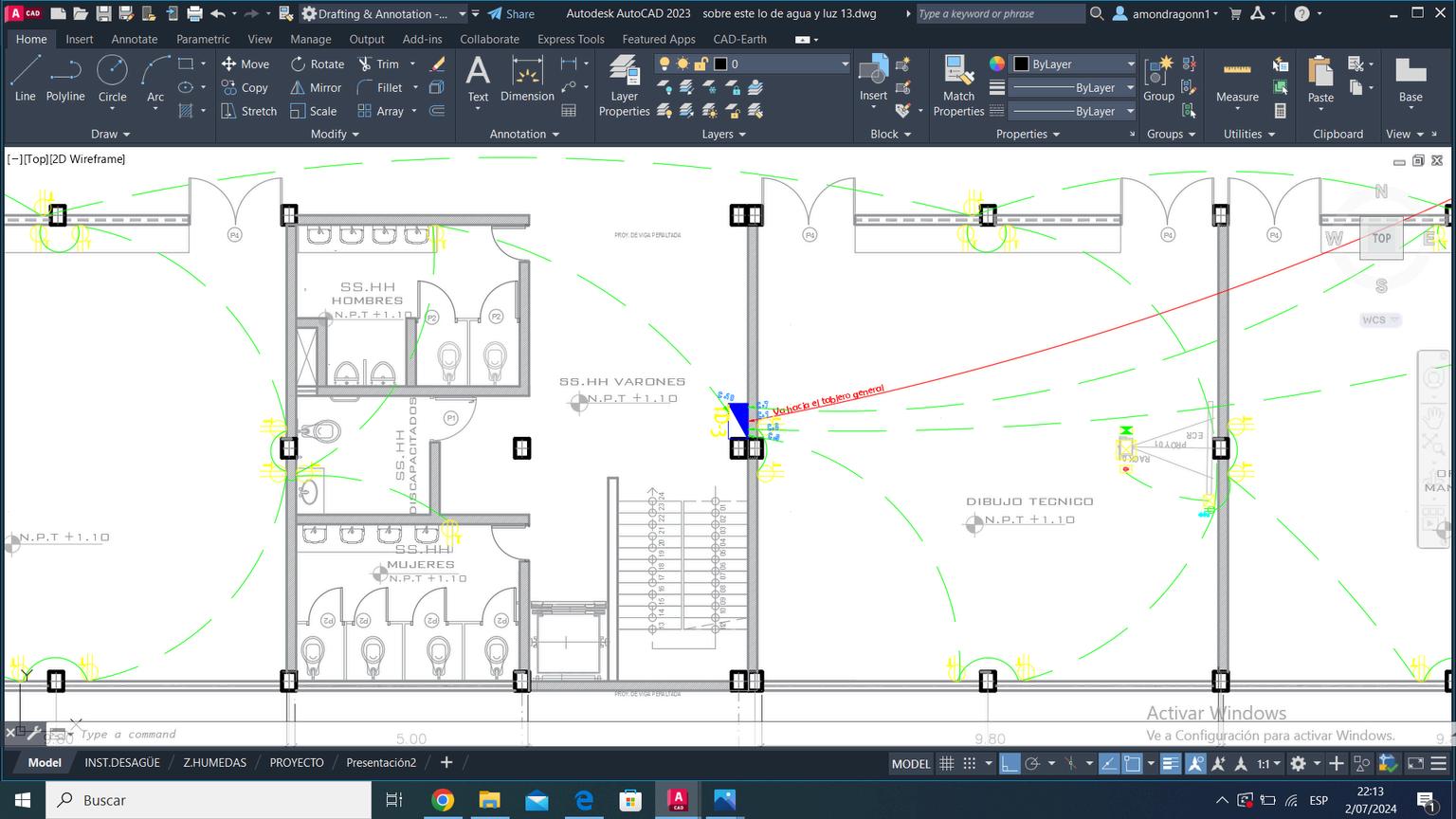

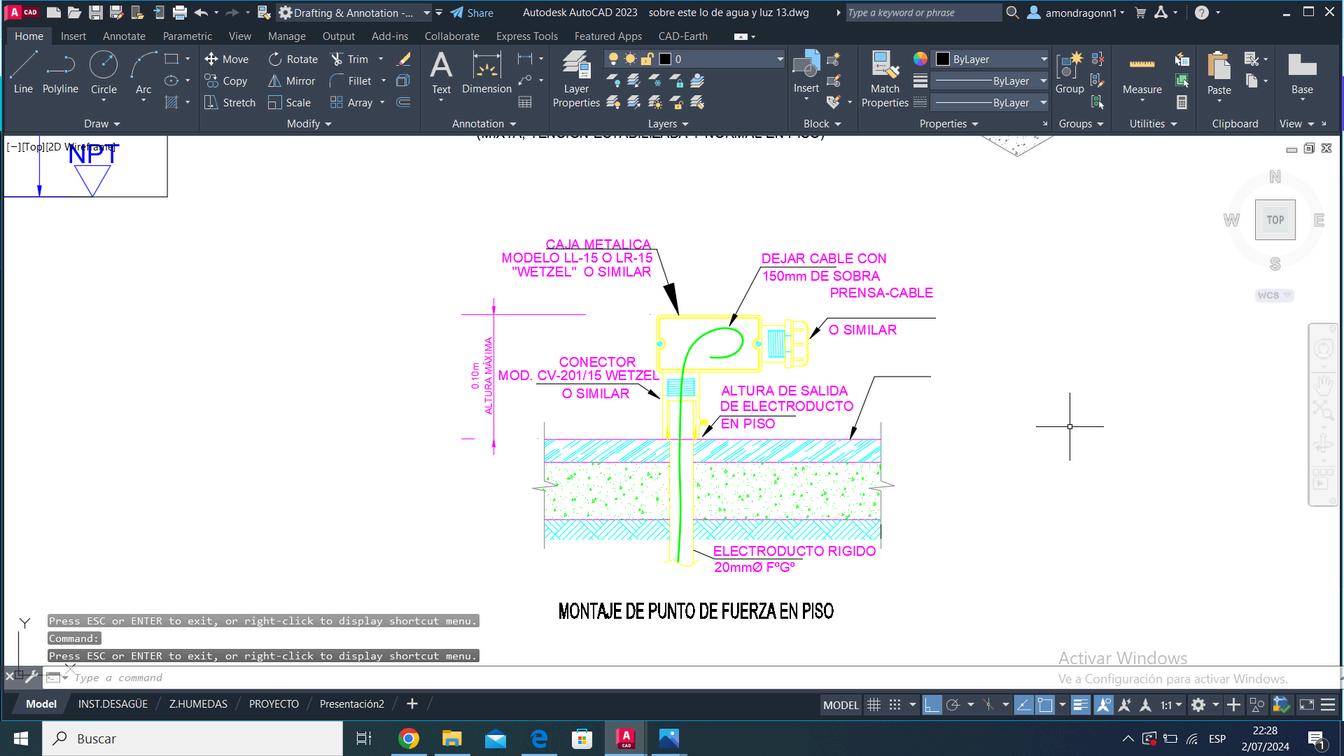

PLANO GENERAL DE I.E ELE
Una instalación eléctrica es el conjunto de circuitos eléctricos que tiene como objetivo dotar de energía eléctrica a edificios, instalaciones, lugares públicos, infraestructuras, etc. Incluye los equipos necesarios para asegurar su correcto funcionamiento y la conexión con los aparatos eléctricos correspondientes.

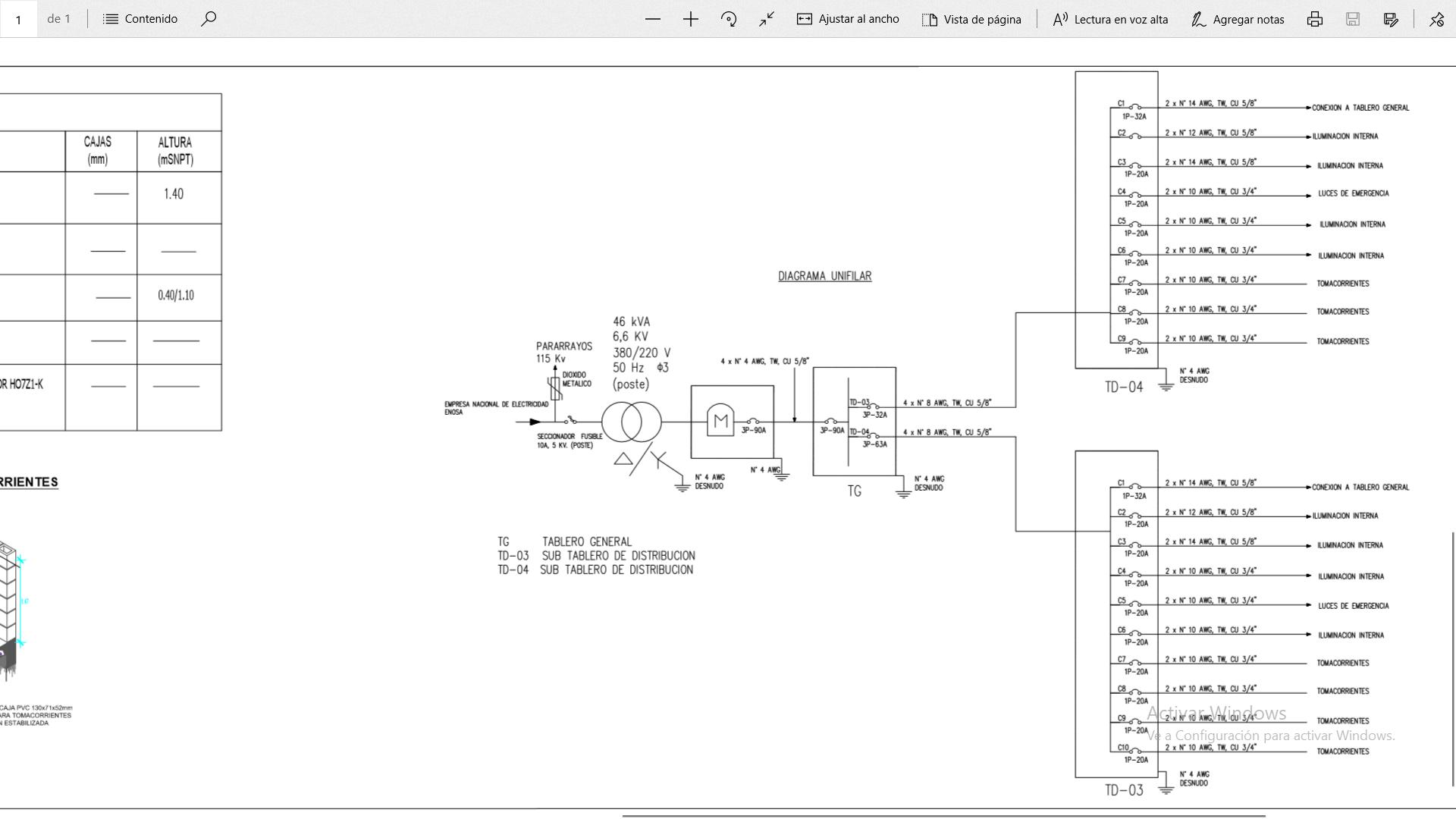

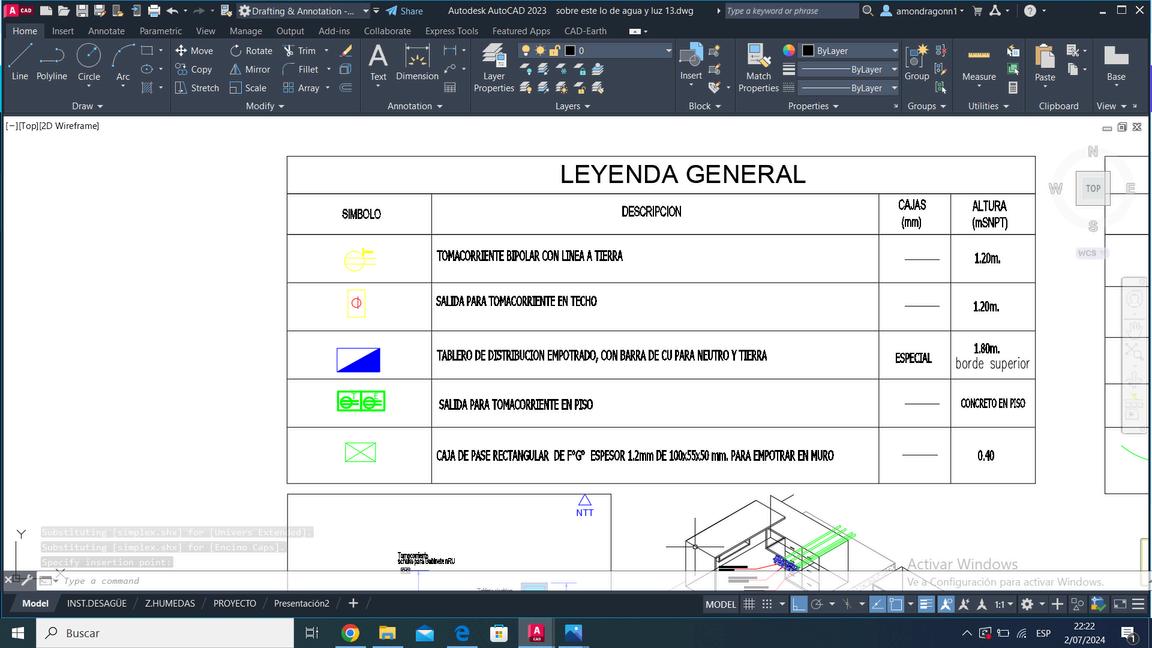

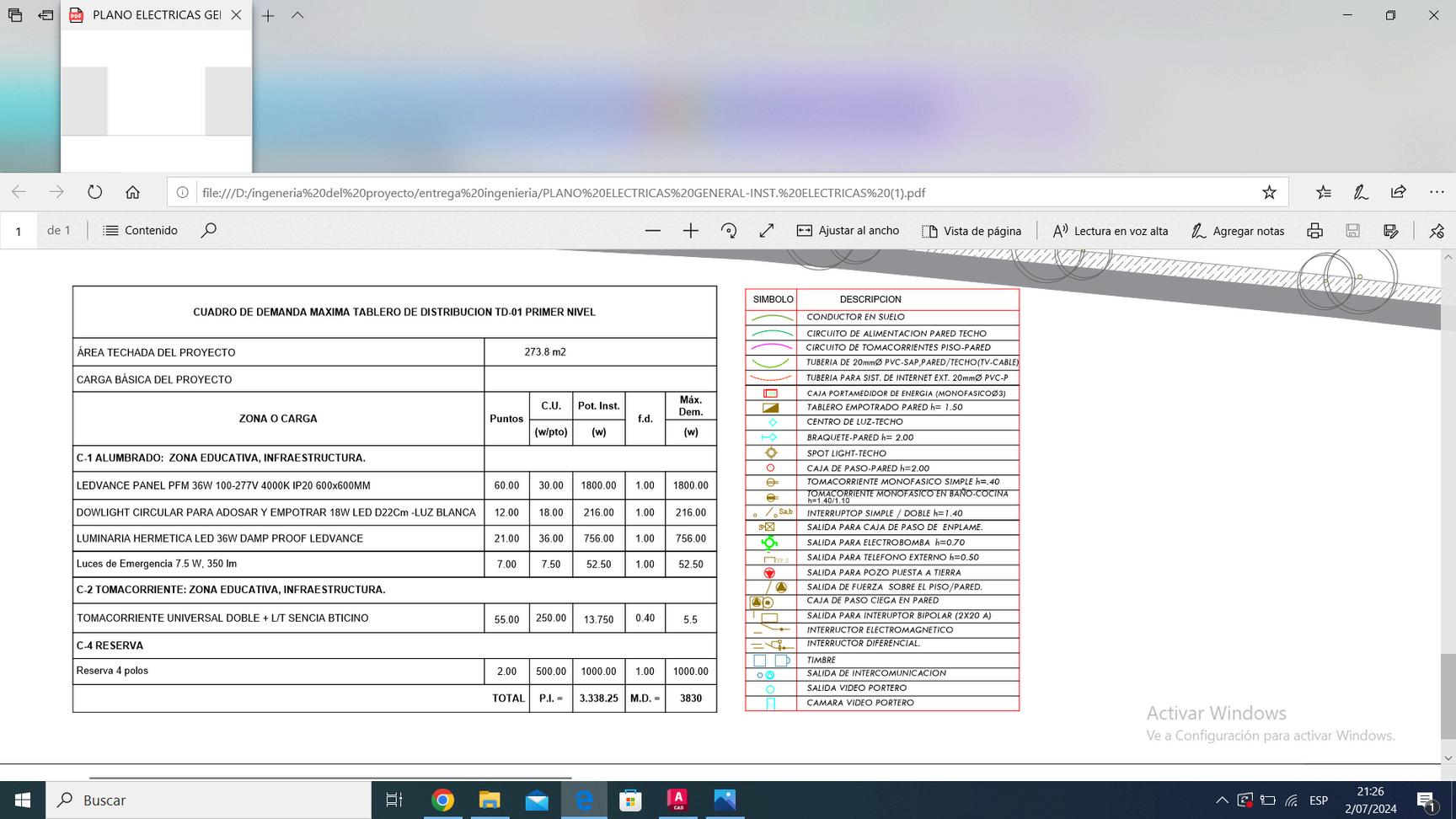

CUADRO DE MAXIMA DEMANDA

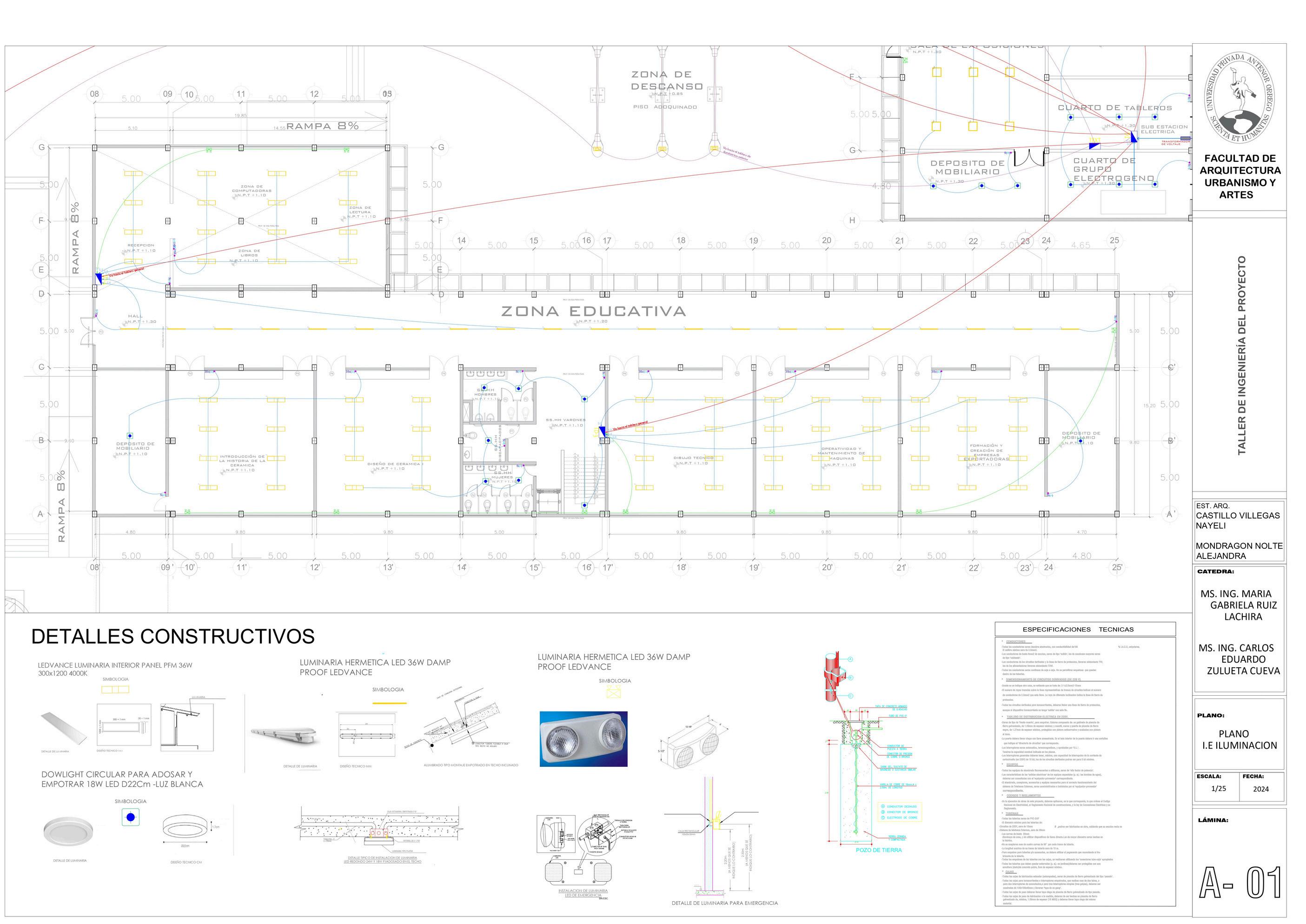

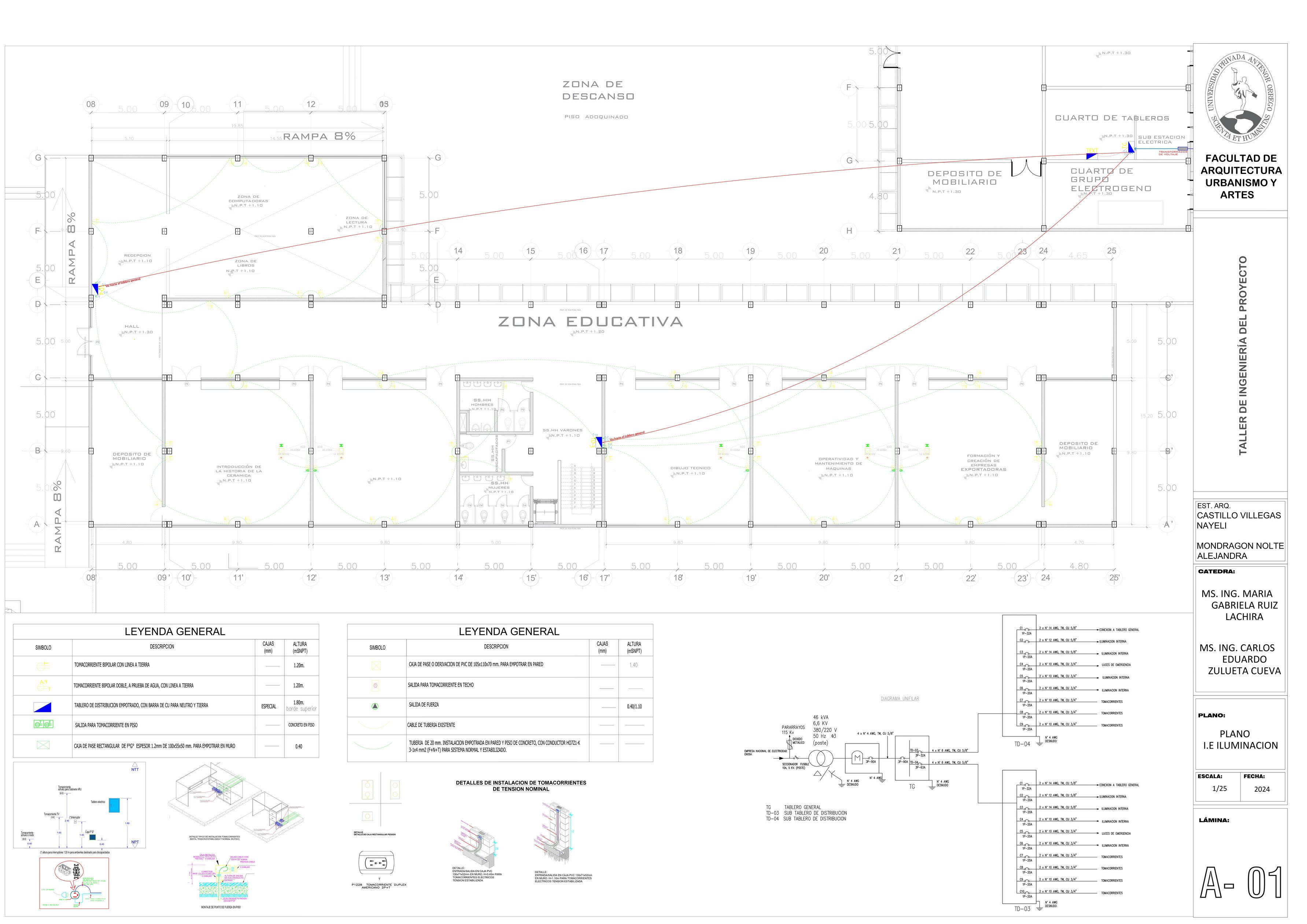

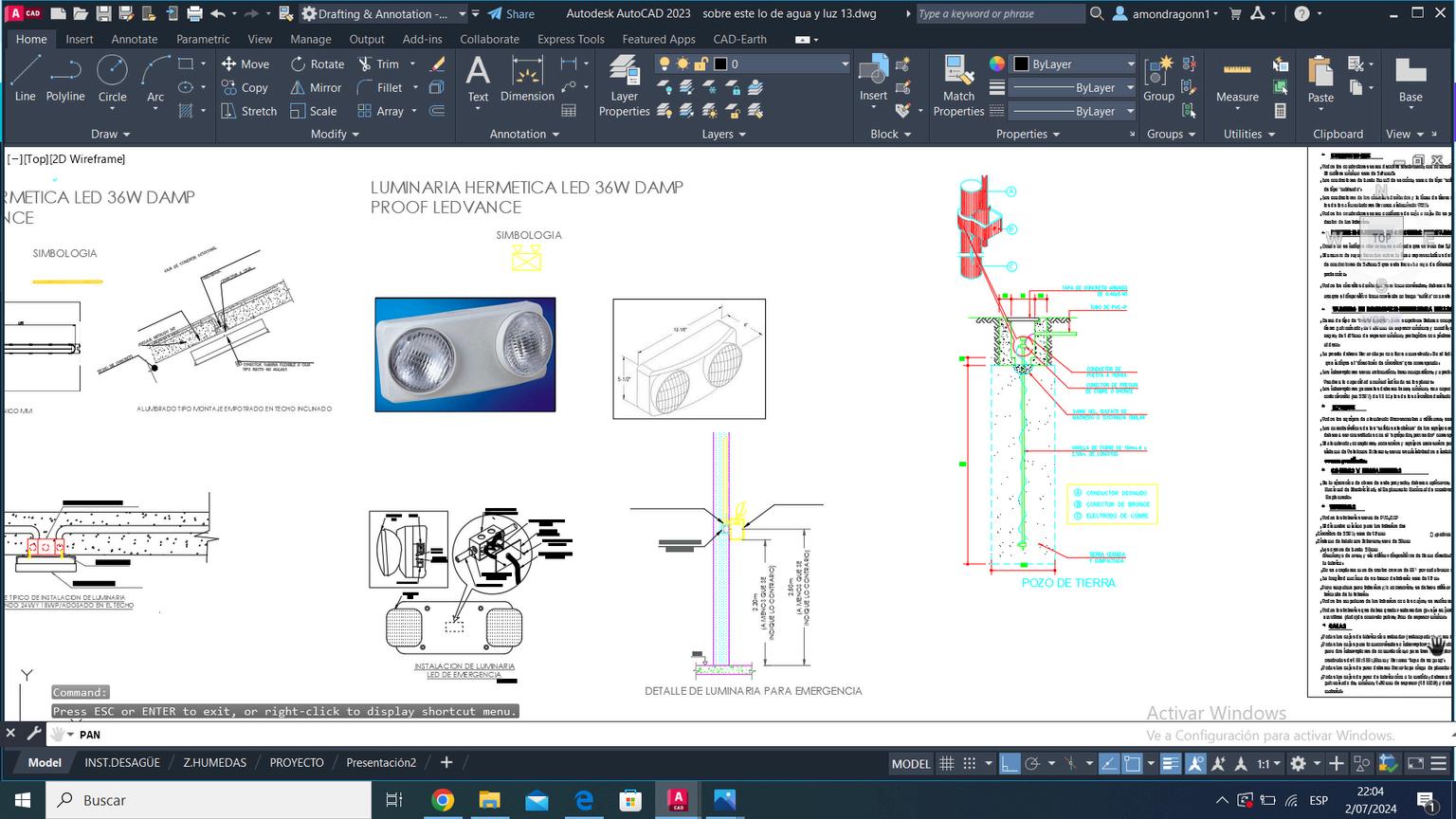

ESPECIFICACIONES DE LUMINARIAS BLOQUE EDUCATIVOILUMINACION

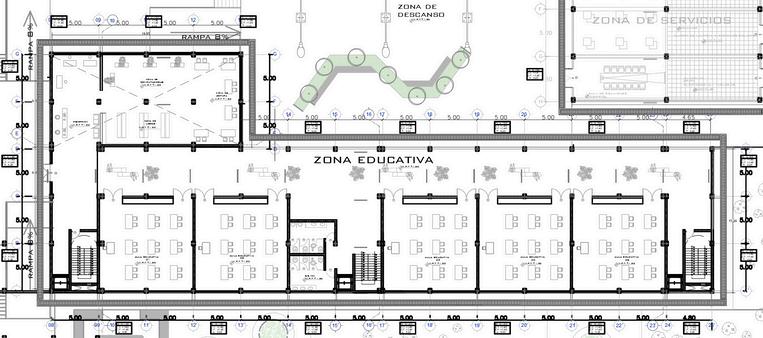

BLOQUE EN ESCALA MAYOR

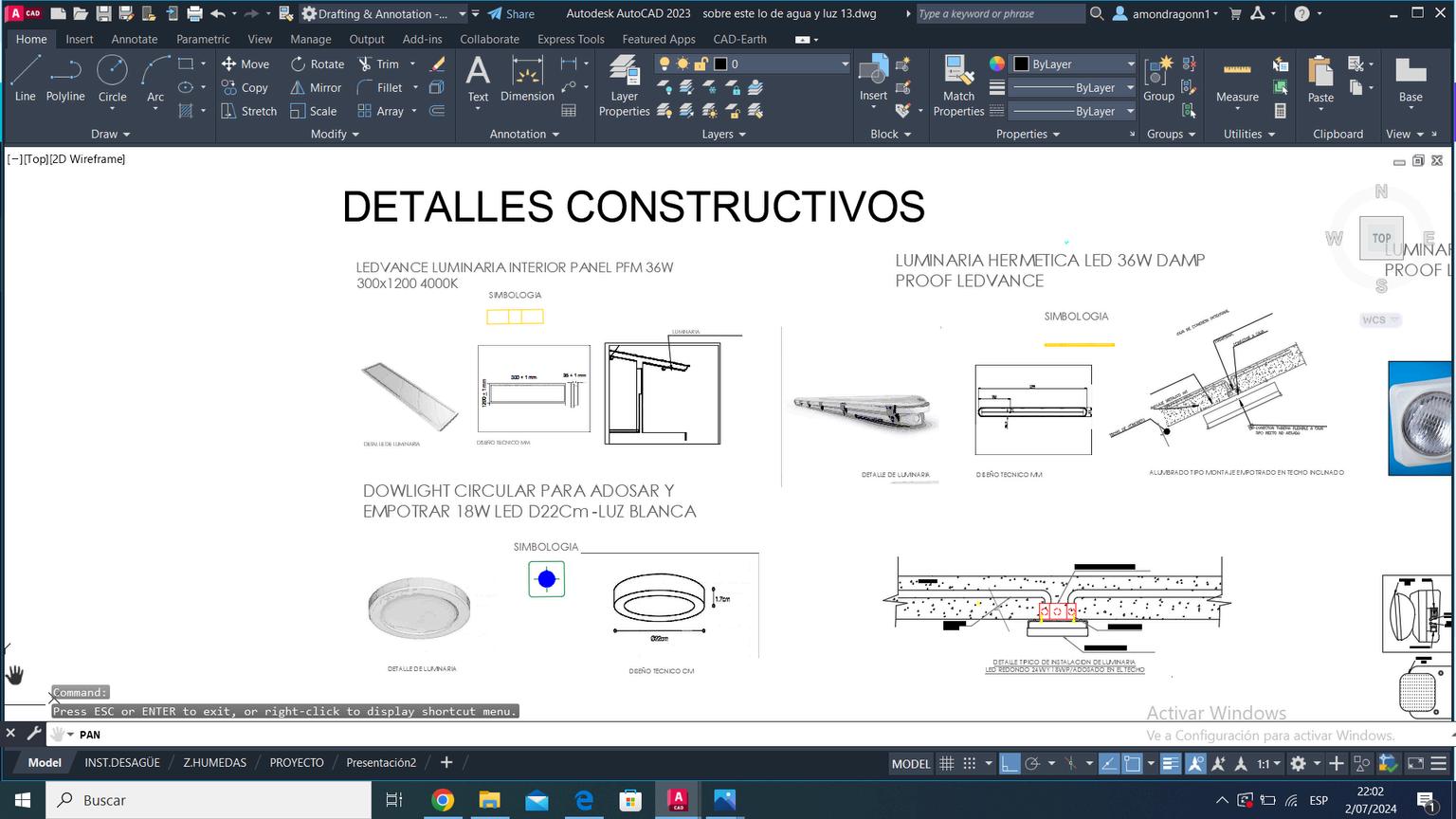

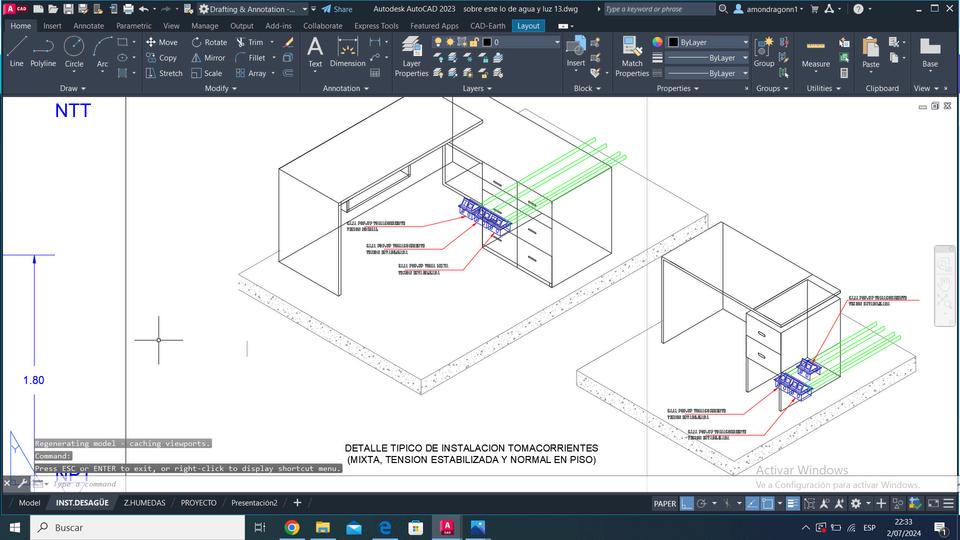

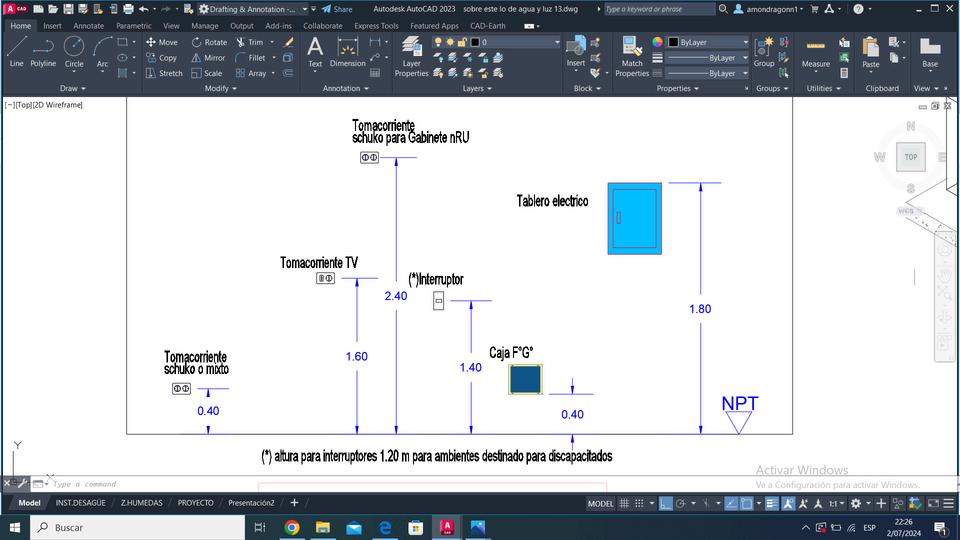

DETALLES CONSTRUCTIVOS BLOQUE EDUCATIVOTOMACORRIENTES
BLOQUE EN ESCALA MAYOR
