T1.1: ANÁLISIS

T1.1

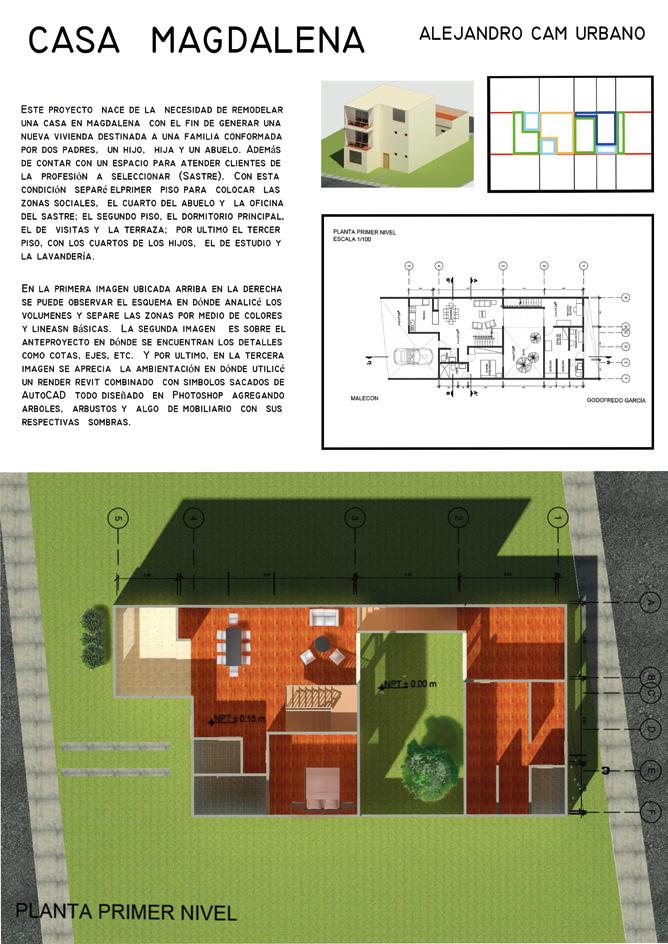

Se tuvo cómo encargo desarrollar una lámina en dónde se analice una planta perteneciente a un proyecto que hayamos diseñdo en algún ciclo anterior. Por lo que se inicio explicando el objetivo del mismo y colocando una imagen referencial.

ANÁLISIS DE LA PLANTA

Posteriormente se procede a generar un esquema sintético en dónde prima los ordenadores primarios o las líneas guías que definían al dibujo de manera simple acorde a la escala de la imagen. En mi caso definí las líneas guías que delimitaban las zonas del proyecto y figuras que delimitaban los espacios.

Luego se colocó a una escala distinta y mayor un dibujo de anteproyecto que posea todos los detalles técnicos logrados en los cursos de dibujo anteriores. Esto con la finalidad de poder entender cómo función la planta.

Por último se ideó una Propuesta de diseño para la ambientación de la planta en dónde decidí utilizar herramientas gráficas virtuales para poder decorarla como Revit para las texturas y Photoshop para el mobiliario y vegetación.

LÁMINA COMPLETA

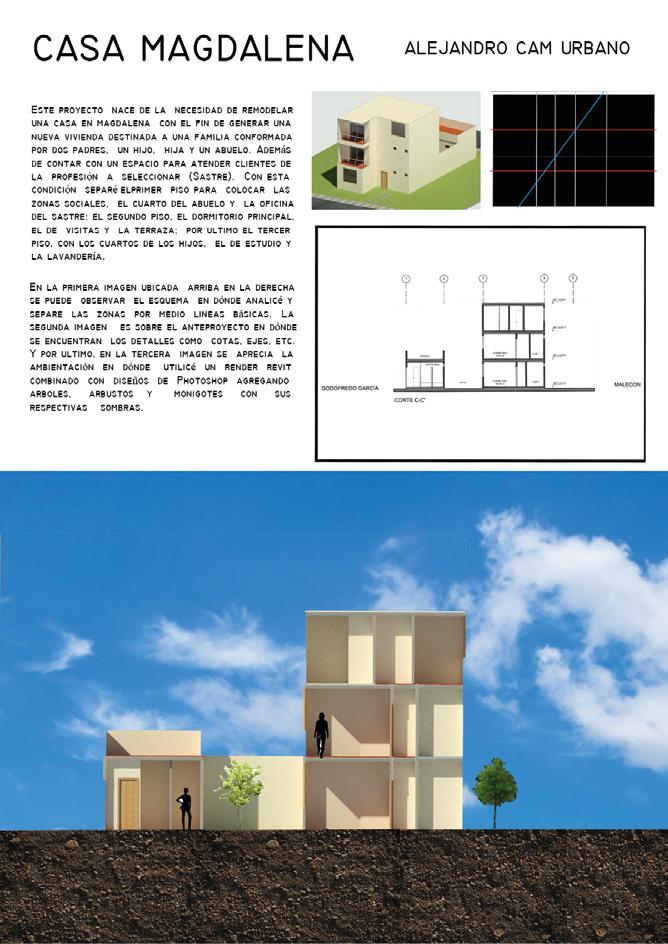

Al igual que con la planta en el proceso de análisis del corte se comenzó explicando el proyecto y el objetivo de este por medio de un texto escrito de manera breve. También aquí se quiso dar a entender mejor la volumetría con ayuda de imagen referencial

ANÁLISIS DEL CORTE

Posteriormente en la etapa del esquema sintético decidí colocar las líneas guías que delimitan la volumetría del proyecto así como una línea de principios ordenadores que representa la diferencia entre volúmenes.

Luego cuando se llegó a la etapa del dibujo de anteproyecto se colocó un corte que posea los npt, los ejes, y los textos respectivos que ayuden a dar entender cómo funciona el proyecto y sus relaciones entre los diversos espacios.

Finalmente se procedió a iniciar la etapa de Propuesta de diseño en dónde también se utilizó Revit para el diseño de las texturas interiores y Photoshop para añadir el mobiliario a la vez que se incluía la tierra y el cielo por medio de imágenes.

LÁMINA COMPLETA
